PS420 - Scie à béton MAKITA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tronçonneuse à essence
Marque	MAKITA (modèle PS420)
Modèle	PS420
Catégorie	Scie à béton
Cylindrée	42,4 cm³
Alésage	42 mm
Course	30,6 mm
Puissance max	2,0 kW / 9 500 tr/min
Couple max	2,4 Nm / 6 500 tr/min
Vitesse à vide	2 800 tr/min
Vitesse max avec guide et chaîne	13 500 tr/min
Poids (réservoirs vides, sans guide et chaîne)	4,7 kg
Capacité réservoir carburant	0,48 L
Capacité réservoir huile de chaîne	0,28 L
Type de carburant	Mélange essence-huile 2 temps (40:1, 50:1 ou 100:1 selon huile)
Bougie d'allumage	NGK BPMR 7A ou équivalent
Pas de chaîne	.325" (8,26 mm)
Longueurs de guide disponibles	33, 38, 45 cm
Graissage de chaîne	Automatique, pompe à huile réglable
Frein de chaîne	Manuel et automatique (déclenchement d'accélération)
Système anti-vibration	Oui
Allumage	Électronique, sans entretien
Démarrage facile	Système à ressort (Easy-Start)
Niveau sonore (LpA) au poste de travail	100,8 dB(A)
Niveau de puissance sonore (LwA)	110 dB(A)

FOIRE AUX QUESTIONS - PS420 MAKITA

Quel type de carburant utiliser pour la Makita PS420 ?

Utilisez un mélange d'essence sans plomb (indice d'octane min. 91 ROZ) et d'huile pour moteur 2 temps. Pour l'huile DOLMAR HP 100, le rapport est de 100:1 ; pour les autres huiles de qualité JASO FC ou ISO EGD, respectez 40:1.

Comment démarrer la tronçonneuse à froid ?

Activez la pompe à essence (primer) jusqu'à voir le carburant. Placez le bouton multi-positions sur Starter. Tirez la poignée de lancement 2 fois. Passez le bouton sur ON et tirez à nouveau jusqu'au démarrage. Pressez l'accélérateur pour annuler le starter.

Comment vérifier et régler la tension de la chaîne ?

La tension est correcte quand la chaîne repose sur le guide inférieur et peut être écartée à la main. Pour retendre, desserrez les écrous, levez la pointe du guide, tournez la vis de réglage dans le sens horaire, puis resserrez. Contrôlez fréquemment, surtout avec une chaîne neuve.

Comment affûter la chaîne de la PS420 ?

Utilisez une lime ronde spéciale (Ø 4,0 mm pour chaîne type 092, Ø 4,5/4,8 mm pour type 484). Limez chaque dent en avant uniquement, en respectant l'angle d'affûtage (25°-35°). Vérifiez la hauteur du limiteur de profondeur (0,64 mm) avec une jauge.

Quels sont les équipements de sécurité obligatoires ?

Portez un casque avec visière, des protections auditives, des gants de protection, des chaussures de sécurité à semelle antidérapante et un pantalon de sécurité anti-coupure. Utilisez également la butée dentée et le frein de chaîne.

Comment nettoyer le filtre à air ?

Ouvrez le capot, retirez le filtre en nylon. Brossez-le ou lavez-le à l'eau savonneuse. Séchez-le complètement avant de le remonter. Ne nettoyez jamais à l'essence. Remplacez-le s'il est endommagé.

Que faire si la chaîne ne se graisse pas ?

Vérifiez le niveau d'huile de chaîne dans le réservoir. Nettoyez la rainure d'alimentation en huile sur le guide et le carter. Réglez la vis de la pompe à huile (sous le carter) pour augmenter le débit. Si le problème persiste, consultez un atelier DOLMAR.

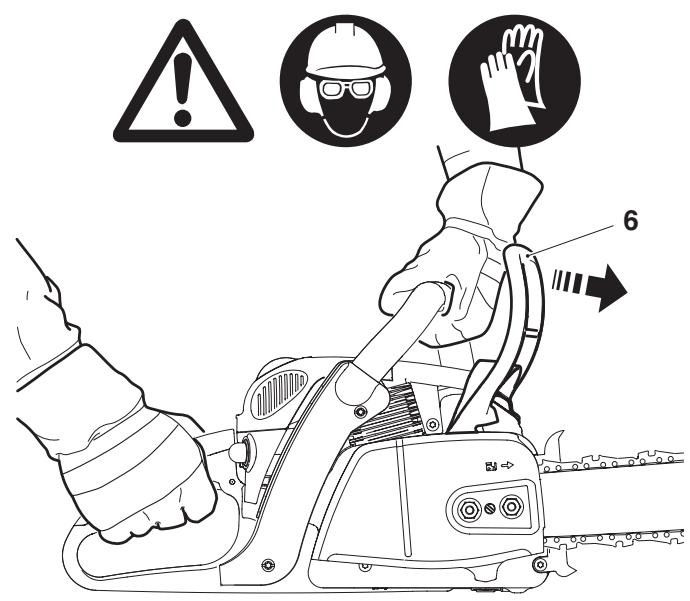

Comment tester le frein de chaîne ?

Démarrez le moteur à mi-régime. Poussez le protège-main (frein) vers l'avant avec le dos de la main. La chaîne doit s'arrêter immédiatement. Relâchez le frein en tirant le protège-main vers la poignée. Si la chaîne ne s'arrête pas, n'utilisez pas l'appareil et consultez un spécialiste.

Quelle est la capacité des réservoirs ?

Le réservoir de carburant a une capacité de 0,48 litre. Le réservoir d'huile de chaîne a une capacité de 0,28 litre. Avec un débit moyen, un plein d'huile suffit pour le temps de fonctionnement d'un plein de carburant.

Comment entreposer la tronçonneuse pour une longue période ?

Videz les réservoirs de carburant et d'huile. Nettoyez la machine. Démontez la chaîne et le guide, nettoyez-les et huilez-les légèrement. Stockez dans un endroit sec, hors de portée des enfants. Si vous utilisez de l'huile de chaîne biodégradable, rincez le système avec de l'huile moteur avant stockage.

MODE D'EMPLOI PS420 MAKITA

Lire attentivement ce manuel avant la première mise en service et observer impérativement les consignes de sécurité!

Garder avec soin le manuel des instructions d'emploi!

PS-350

PS-420

http://www.dolmar.com

DOLMAR

Nous vous adressons toutes nos félicitations pour l'achat de la nouvelle tronçonneuse DOLMAR et espérons que cette machine moderne vous donnera toute satisfaction. Les modèles PS-350, PS-420 sont des tronçonneuses particulièrement maniables et robustes et offrent un nouveau design.

Le graissage automatique de la chaîne avec une pompe à huile au début réglable, l'allumage électronique ne nécessitant aucun entretien, le système anti-vibration non nuisible pour la santé et la forme économique des poignées et des éléments de commande garantissant un confort d'utilisation et une manipulation sans fatigue de la tronçonneuse. Le système de démarage facile à ressorts permet un démarage sans grands efforts. Un accumulateur à ressorts soutient ici le lancement. Les modèles sont aussi équipés d'un catalyseur en fonction du pays. Le catalyseur réduit la teneur en substances polluantes des gaz d'échappement d'évacuation et est conforme en même temps à la directive 2002/88/CE.

L'équipement de sécurité des tronçonneuses DOLMAR PS-350, PS-420 correspond aux connaissances les plus récentes de la technique et respecte tous les règlements nationaux et internationaux en matière de sécurité. Il comprend des protège-main aux deux poignées, un blocage de l'accélérateur, des boulons de suture de la chaîne, chaîne de sciage de sécurité et un frein de chaîne pouvant être déclenché manuellement ou activé automatiquement lors d'un choc de recul (kickback) par déclenchement d'accélération.

Dans l'appareil ont été observés les droits de protection suivants: DE 10132973, DE 20301182, DE 10202360, DE 202664012860, US 6648161, US 6814192, US 7097164, US 7033149, WO 2001077572. Pour pouvoir garantir toujours un fonctionnement et une disponibilité de performance optimaux de votre tronçonneuse à essence, tout en assurant en même temps la sécurité personnelle, nous vous demandons de:

Lire attentivement cette notice avant la première mise en route et veuillez observer avant tout les prescriptions de sécurité! La non-observation de ces instructions risque d'entraîner des blessures mortelles!

Déclaration de conformité européenne

Les signataires, Shigeharu Kominami et Rainer Bergfeld, mandatés par DOLMAR GmbH, certifient que les appareils de la marque DOLMAR,

Type: n° d'attestation de contrôle des modèles types:

PS-350 (194) M6 07 06 24243 080

PS-420 (195) M6 07 06 24243 080

fabriqués par DOLMAR GmbH, Jenfelder Str. 38, D-22045 Hamburg, répondant aux exigences fondamentales en matière de sécurité et de santé des directives respectives de l'Union européenne: Directive de l'U. E. relative aux machines 98/37/CE, Directive de l'U. E. concernant la compatibilité électromagnétique 89/336/CEE (modifiée par 91/263/CEE, 92/31/CEE et 93/68/CEE), Emission sonore 2000/14/CE. A partir du 29.12.2009, la directive 2006/42/CE entraînera en vigueur et remplacera la directive 98/37/CE. Le produit répond aussi aux exigences de cette directive.

Pour la réalisation adéquate des exigences des directives de l'U. E., ont été consultées essentiellement les normes suivantes: EN 11681-1, EN ISO 14982, CISPR 12.

La méthode d'évaluation de la conformité 2000/14/CE a été effectuée conformément à l'annexe V. Le niveau acoustique mesuré (Lwa) est de 111,7 dB(A). Le niveau acoustique garanti (Ld) est de 113 dB(A).

L'examen d'échantillons CE conformément à 98/37/CE a été effectué par: TÜV Product Service GmbH, Zertifizierstelle, Ridlerstr. 31, D-80339 München.

Hamburg, le 14.6.2007

Pour DOLMAR GmbH

Rainer Bergfeld Président directeur

Sommaire

Déclaration de conformité européenne 2

Étendue de la fourniture 3

Symboles 3

Instructions de sécurité instructions générales 4

Équipement de protection personnel 4

Produits de fonctionnement / Remplissage des réservoirs. 5

Mise en route 5

Choc de recul (Kickback) 6

Comportement et technique de travail 6-7

Transport et stockage 8

Maintenance 8

Premier secours 8

Emballage 9

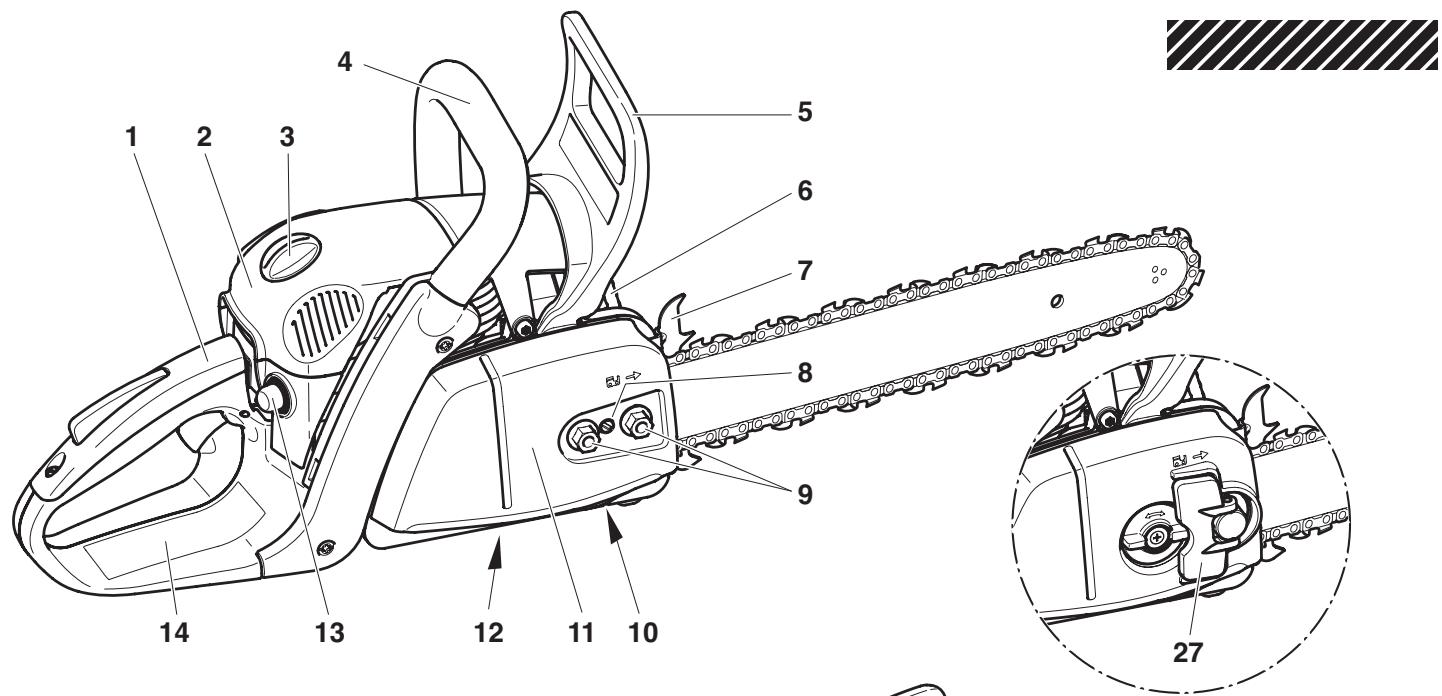

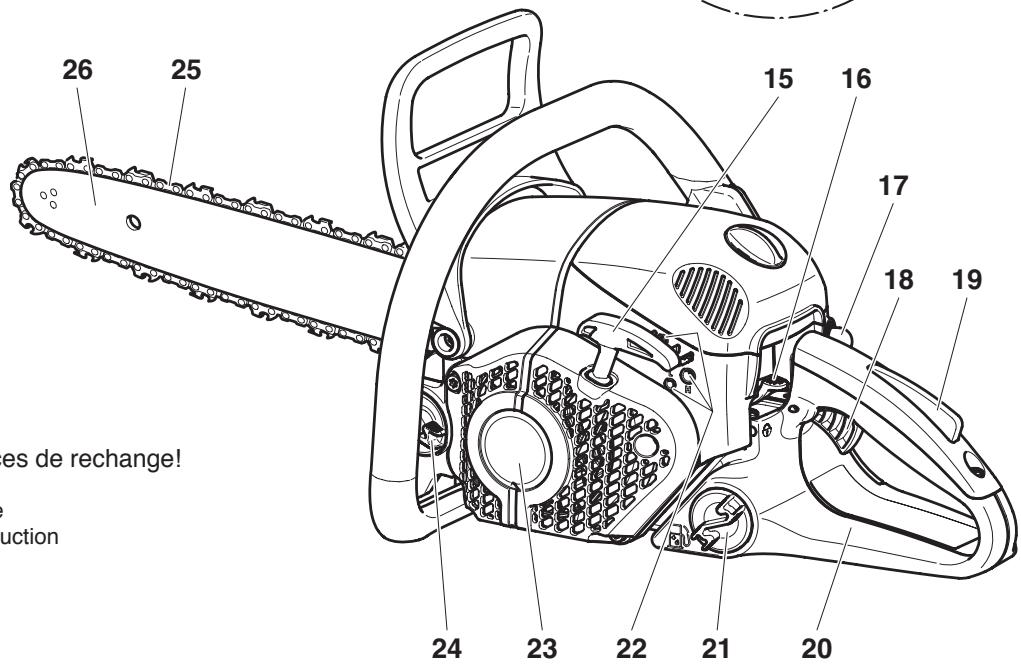

Désignation des pièces 10

1. Uniquement pour les modèles munis d'écrous de fixation sur le protège-pignon

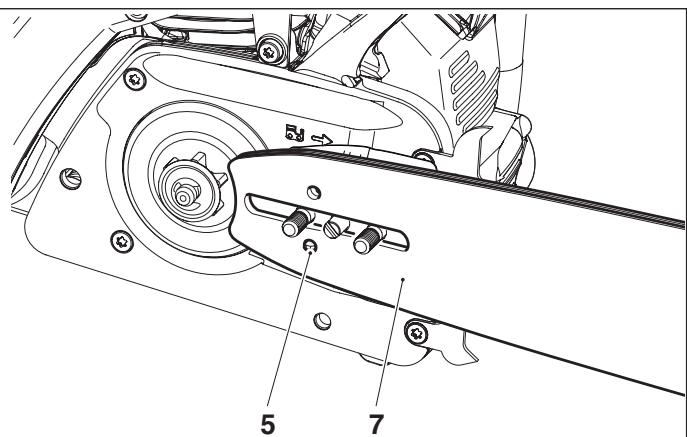

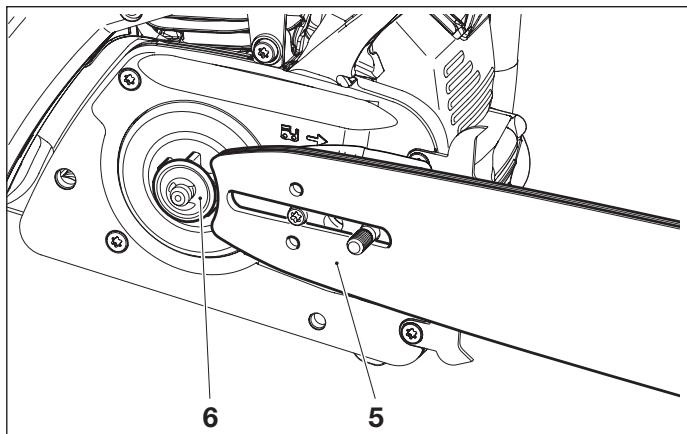

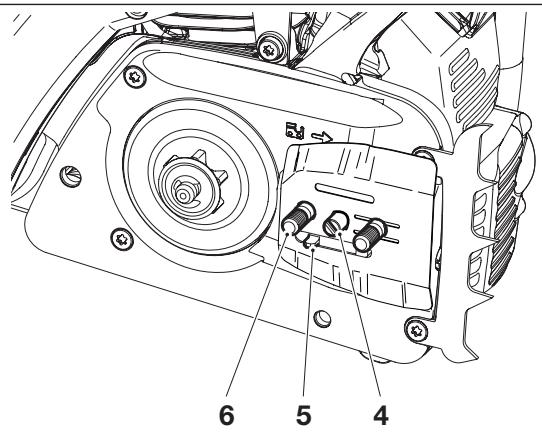

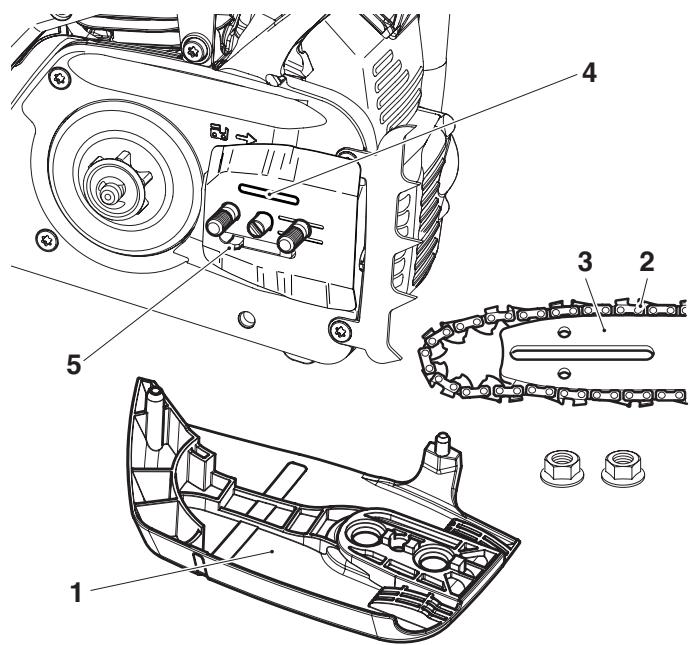

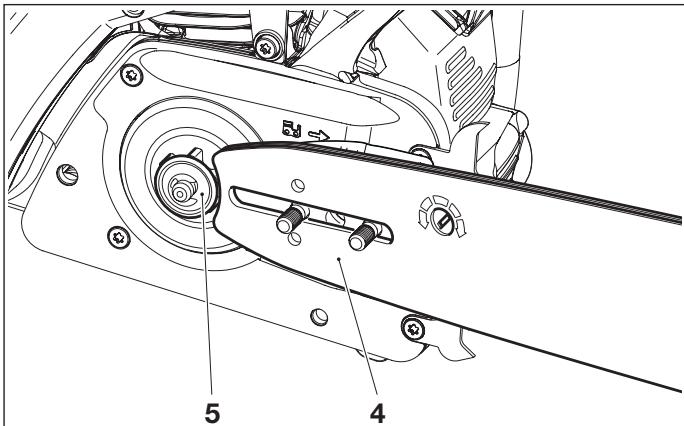

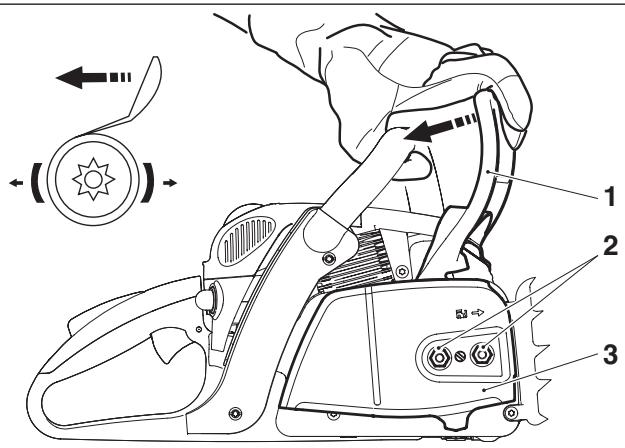

Montage du guide et de la chaîne de sciage 11-12

Tendre la chaîne de sciage 12

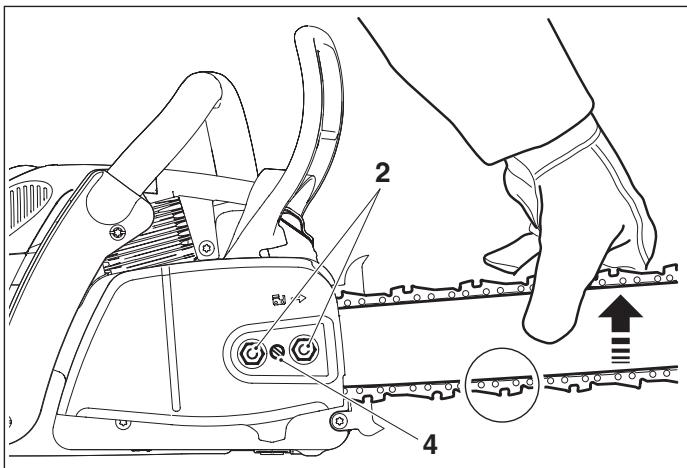

Contrôle de tension de la chaine 13

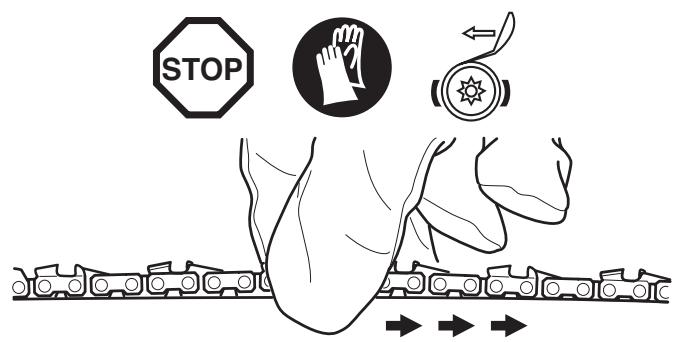

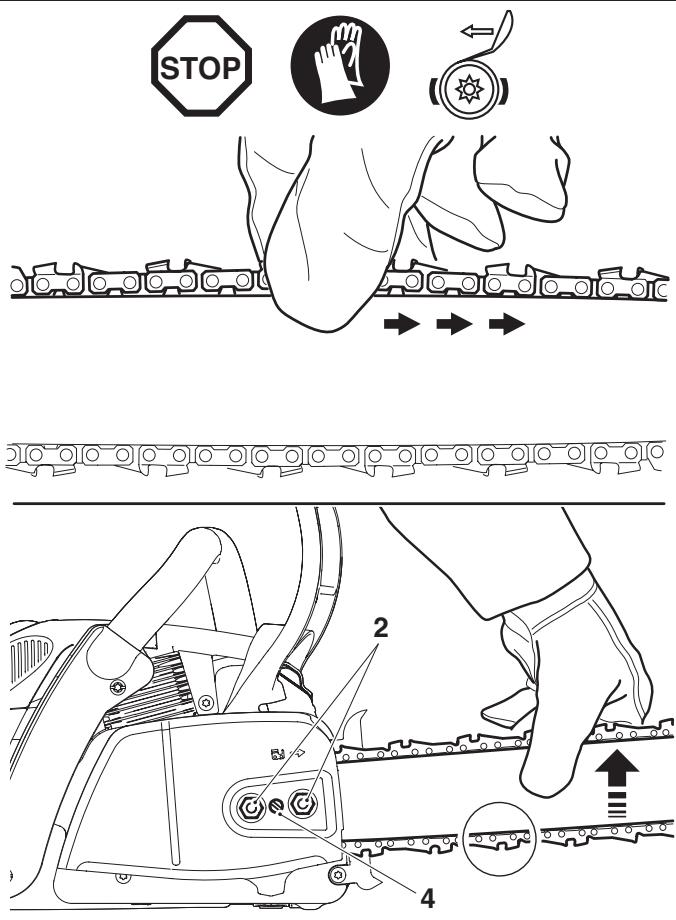

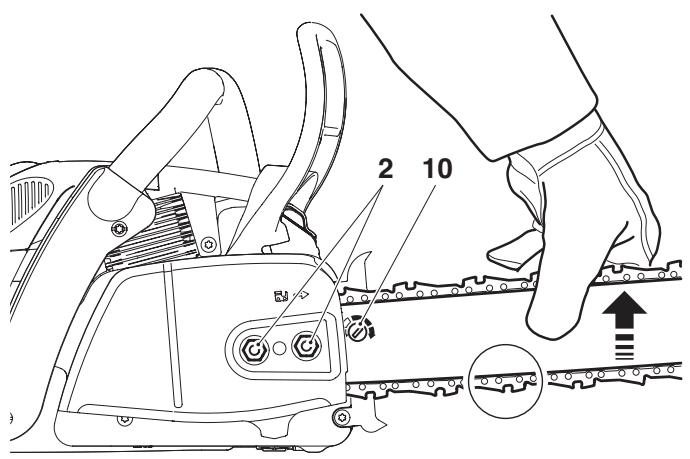

Retendre la chaîne 13

Seulement pour guides quickset montage du guide et de la chaîne de sciage 14-15

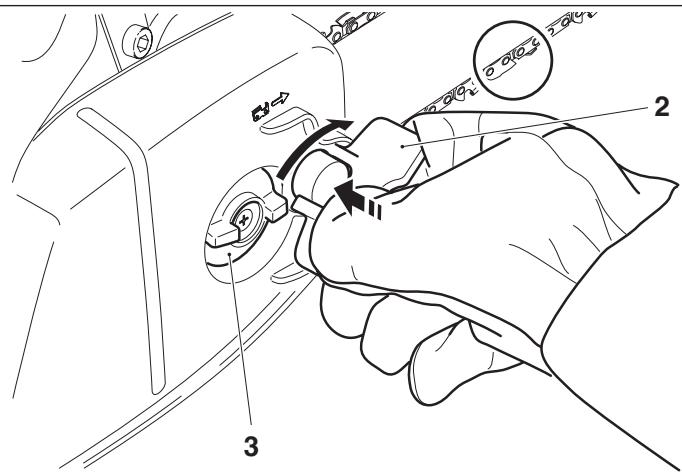

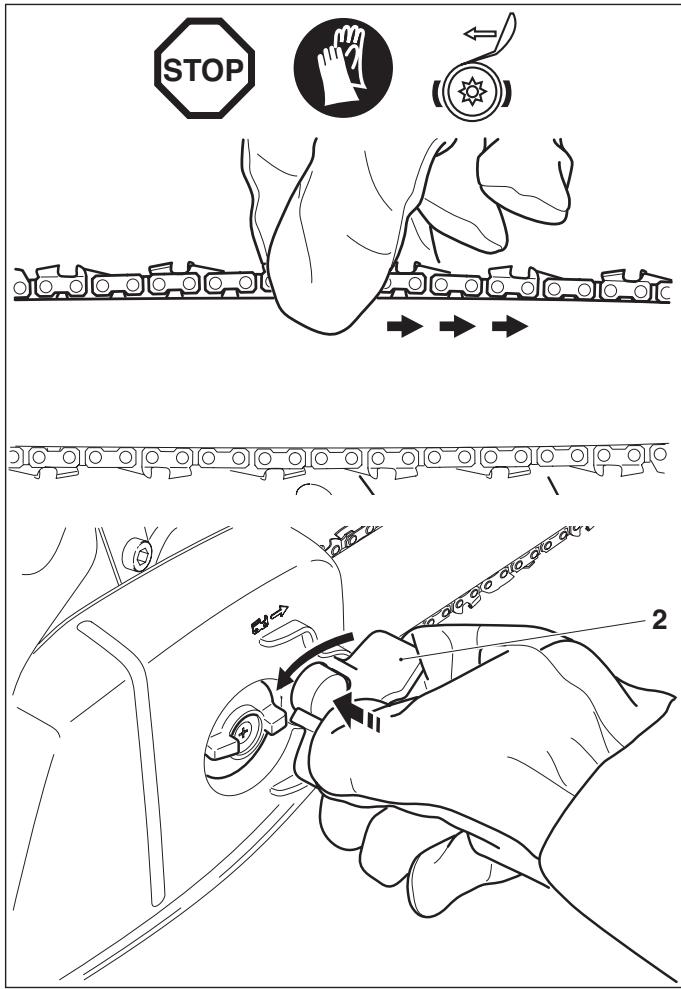

Tendre la chaîne de sciage 15

Contrôler la tension de la chaîne 15

Retendre la chaîne 15

Uniquement pour les modèles munis d'un tendeur rapide sur le protège-pignon

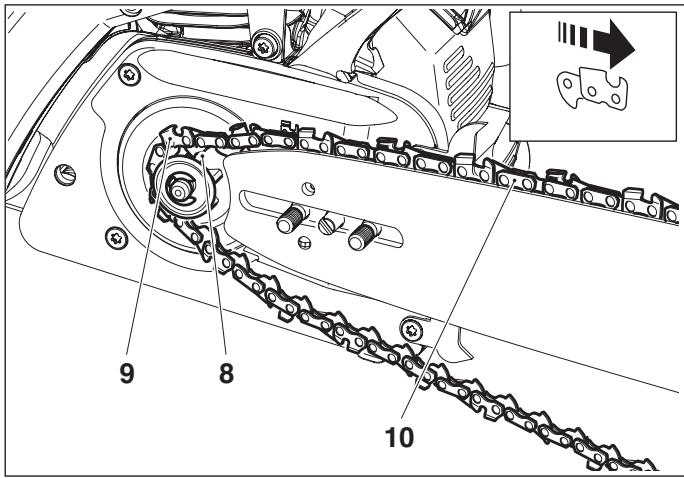

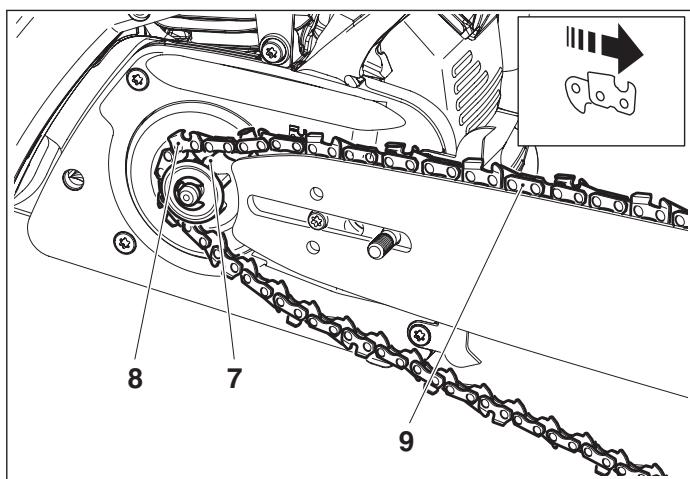

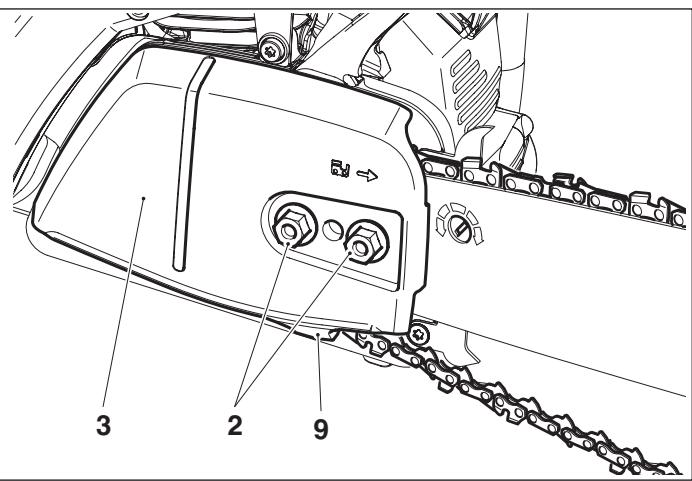

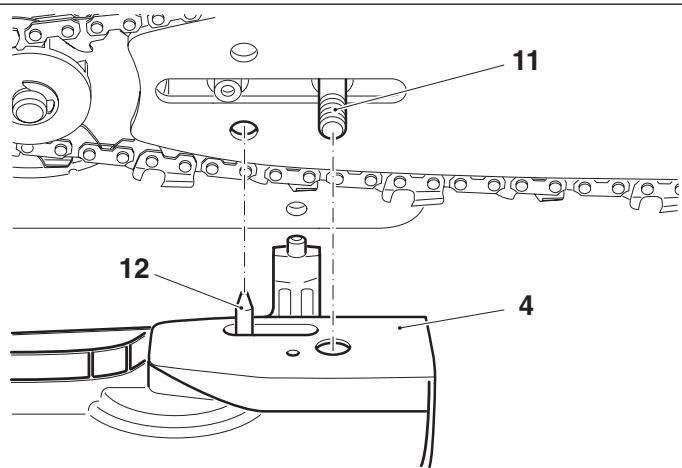

Montage du guide et de la chaîne de sciage 16-17

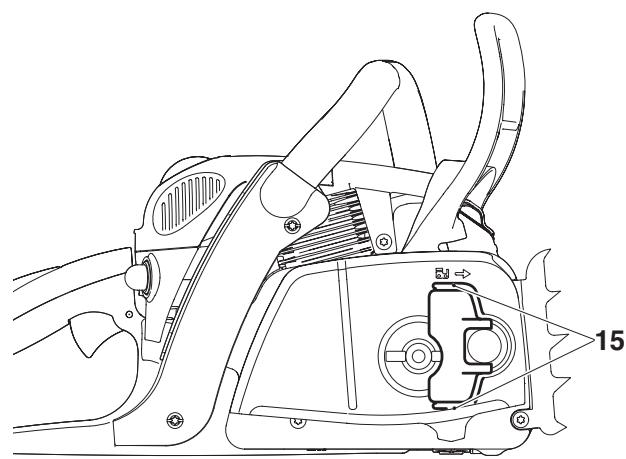

Tendre la chaîne de sciage 17

Contrôler la tension de la chaîne 18

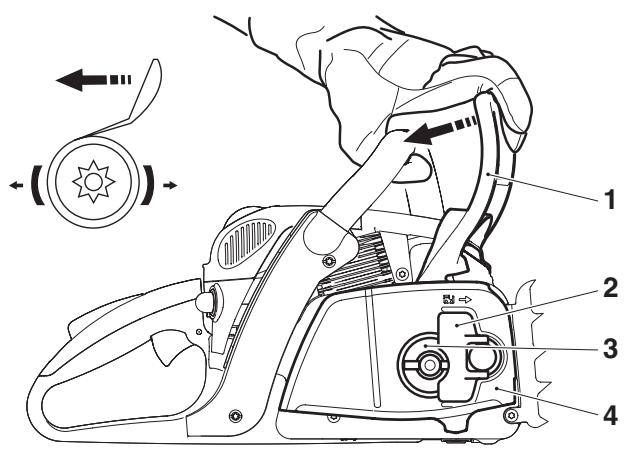

Retendre la chaîne 18

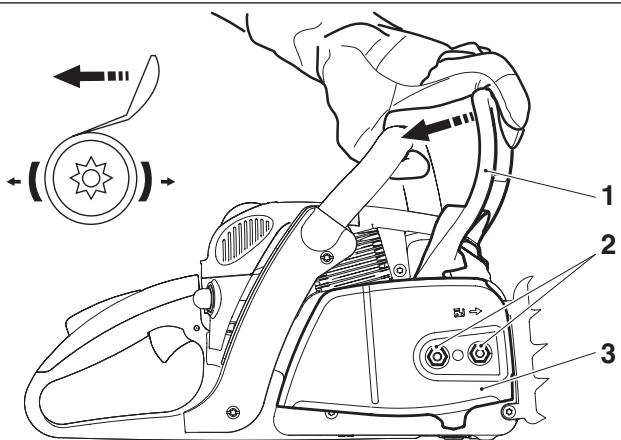

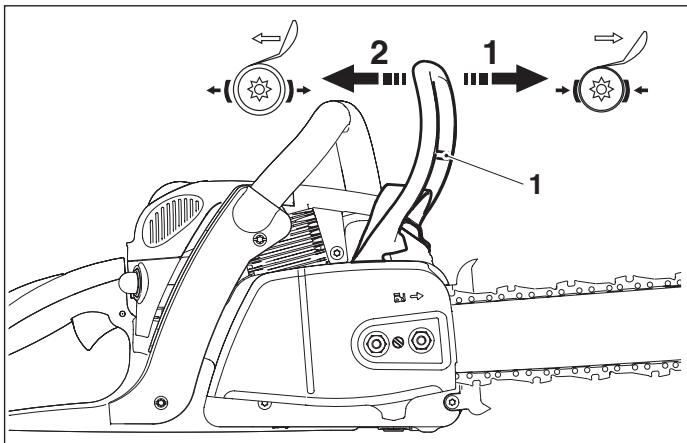

Frein de chaîne 18

Carburants 19-20

Remplissage 20

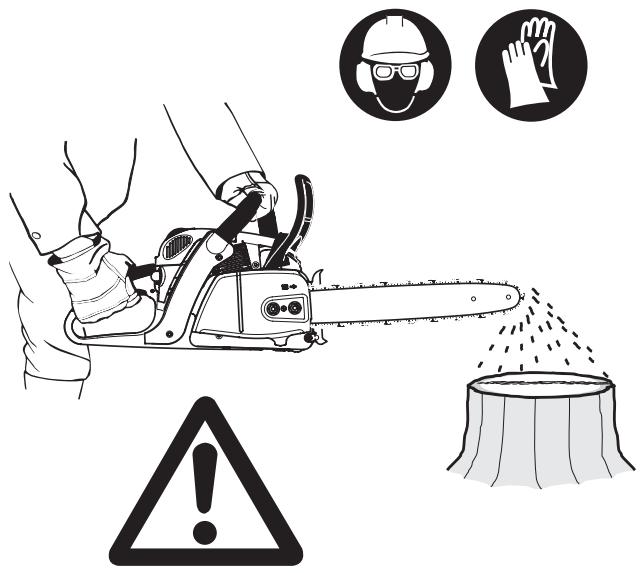

Vérifier le graissage de la chaîne 21

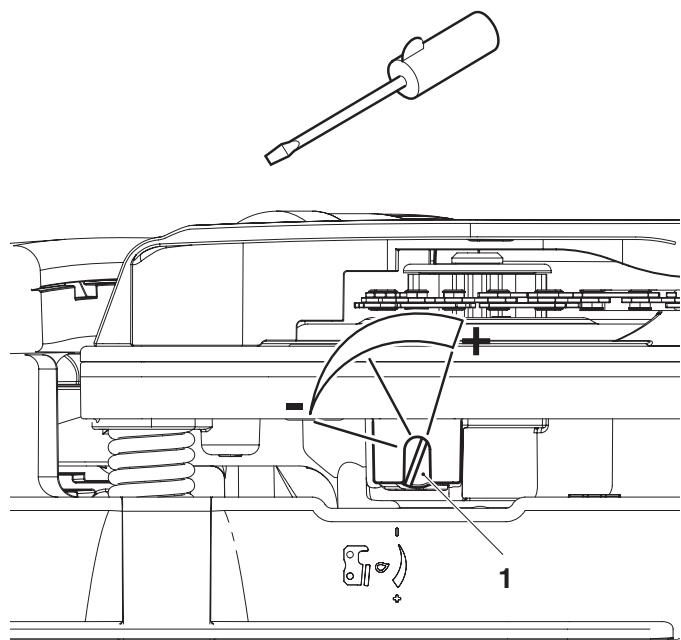

Réglage du graissage de la chaîne 21

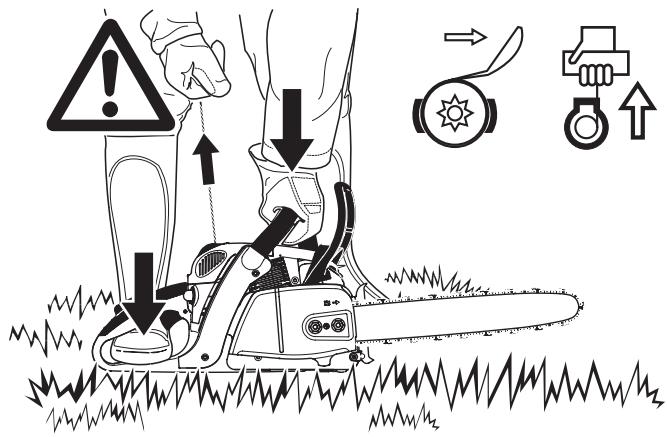

Démarrer le moteur 22

Démarrage à froid 22

Démarrage à chaud 22

Arrêter moteur 22

Vérifier le frein de chaîne 23

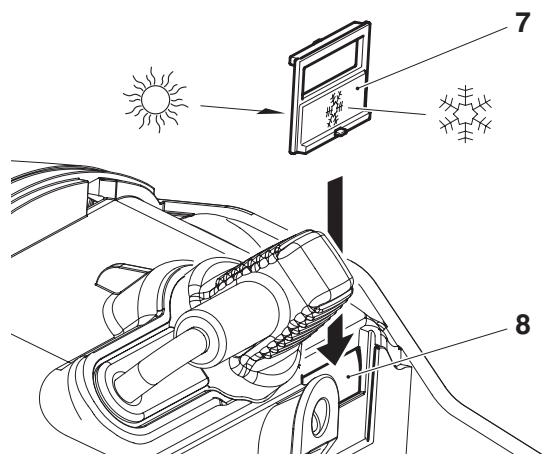

Fonctionnement en hiver 23

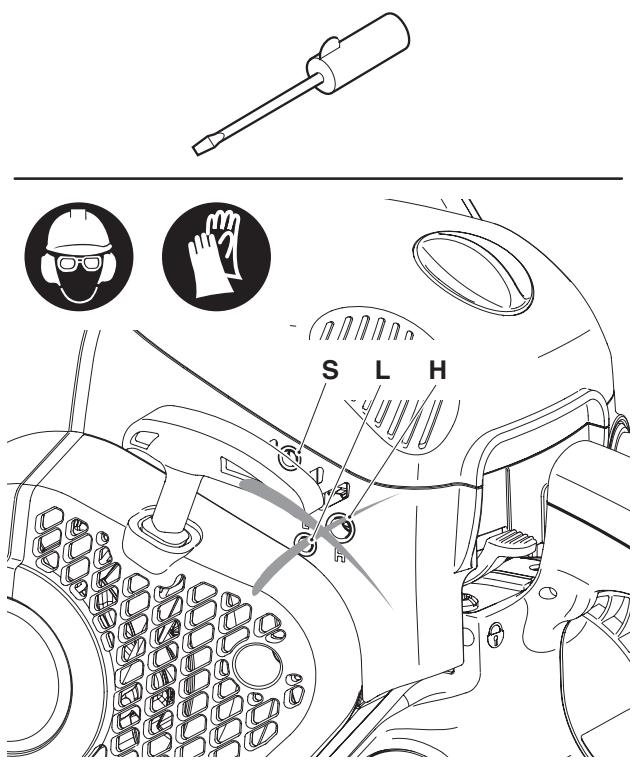

Réglage du carburateur 24

Travaux de maintenance

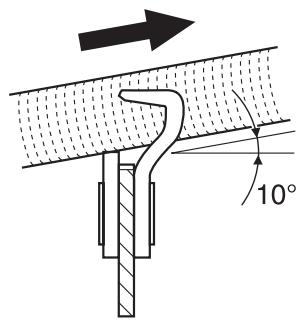

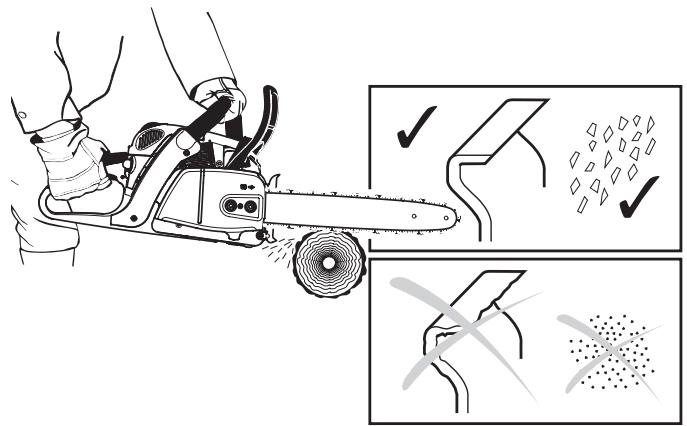

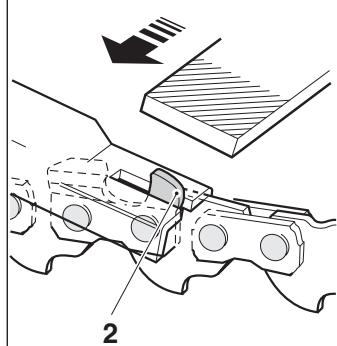

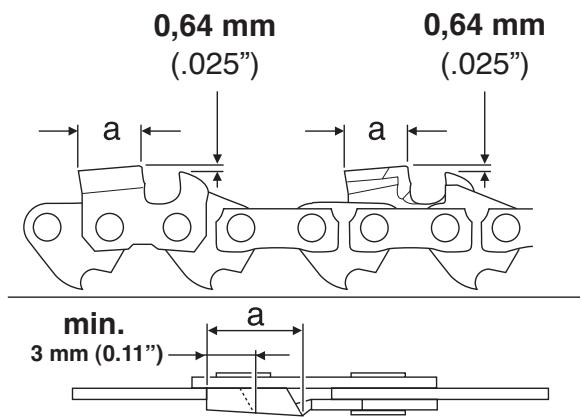

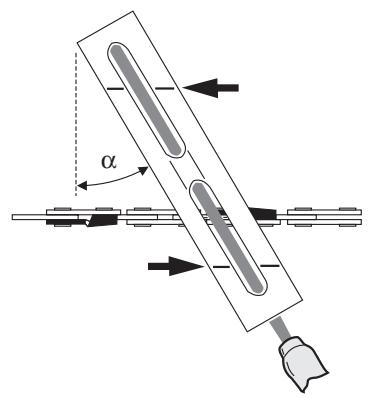

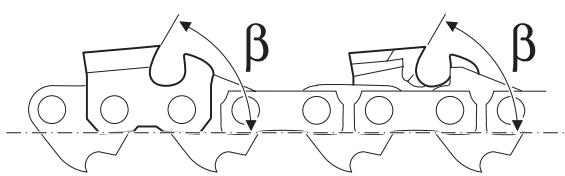

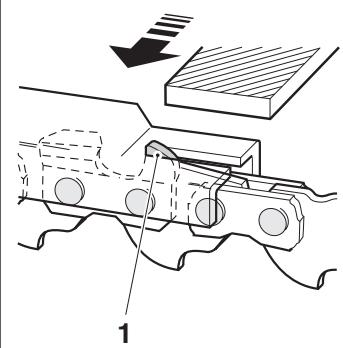

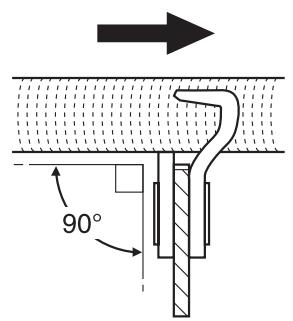

Affutage de la chaîne de sciage 25-26

Nettoyage de l'intérieur du pignon 27

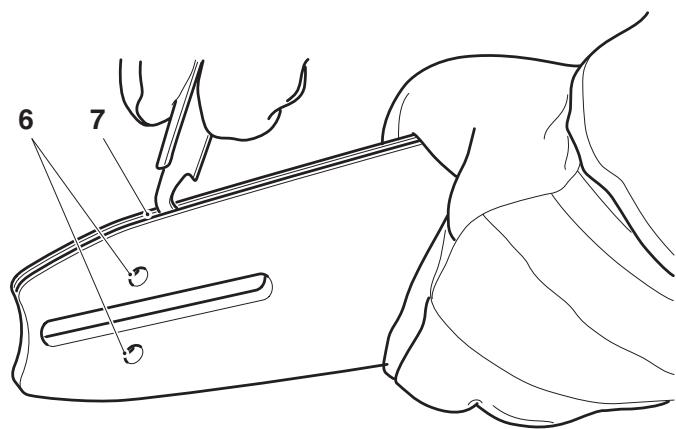

Nettoyer le guide de la chaîne 27

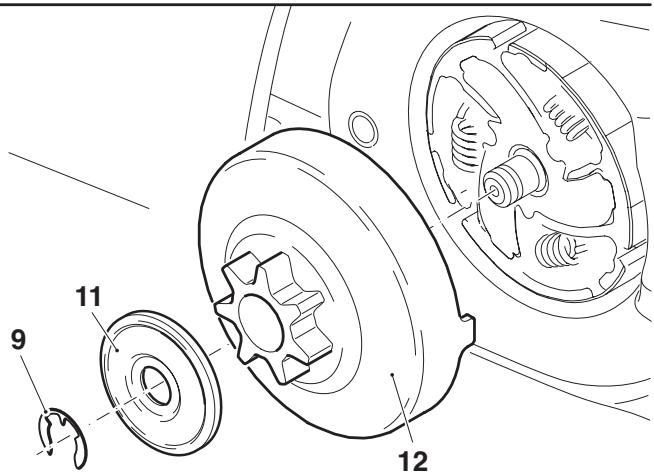

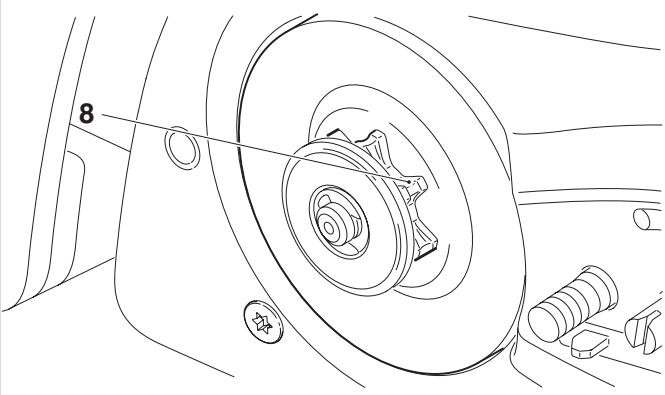

Nouvelle chaîne de sciage 28

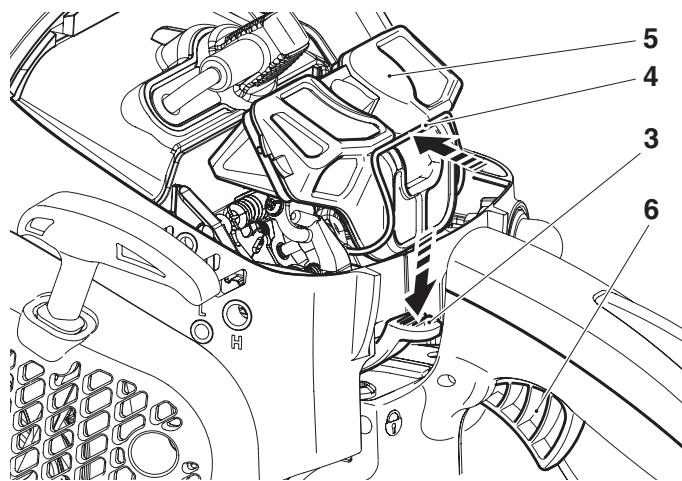

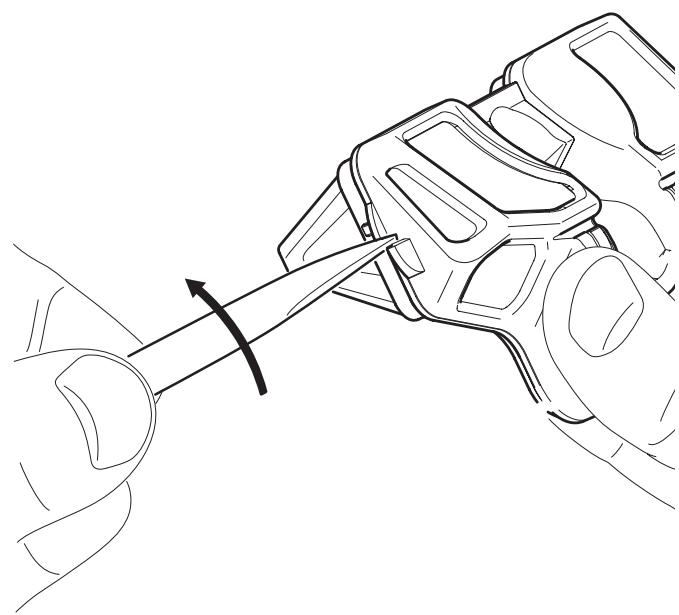

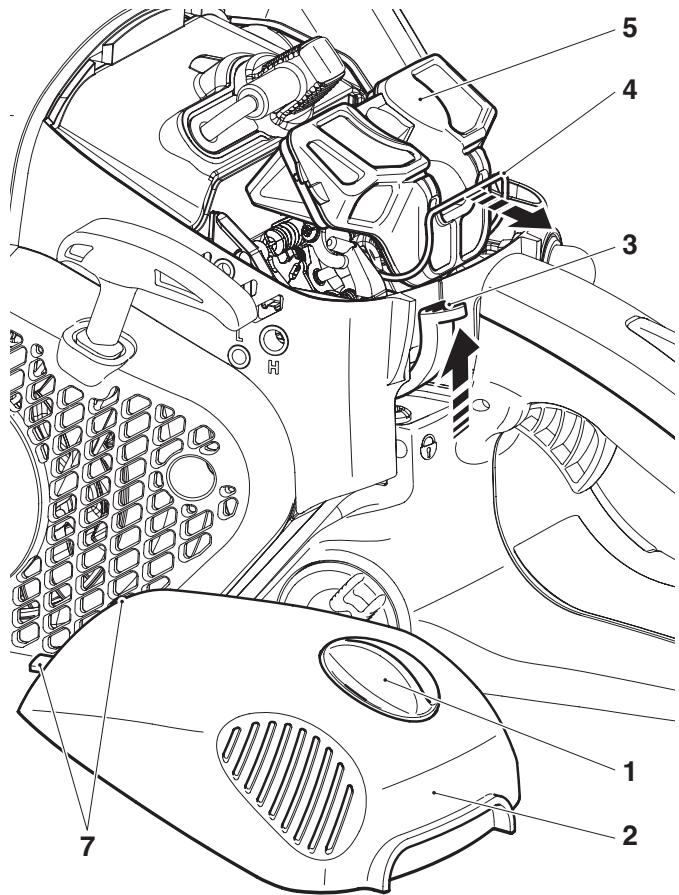

Nettoyage du filtre d'air 29

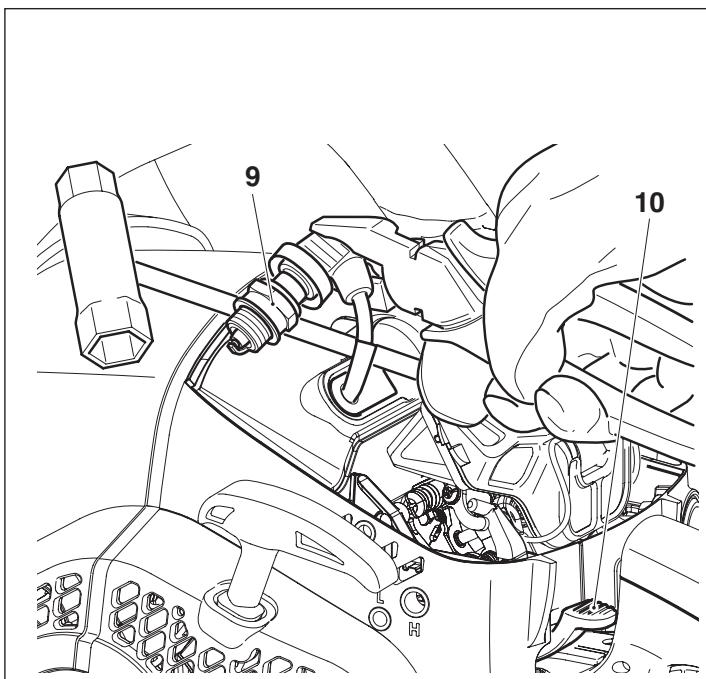

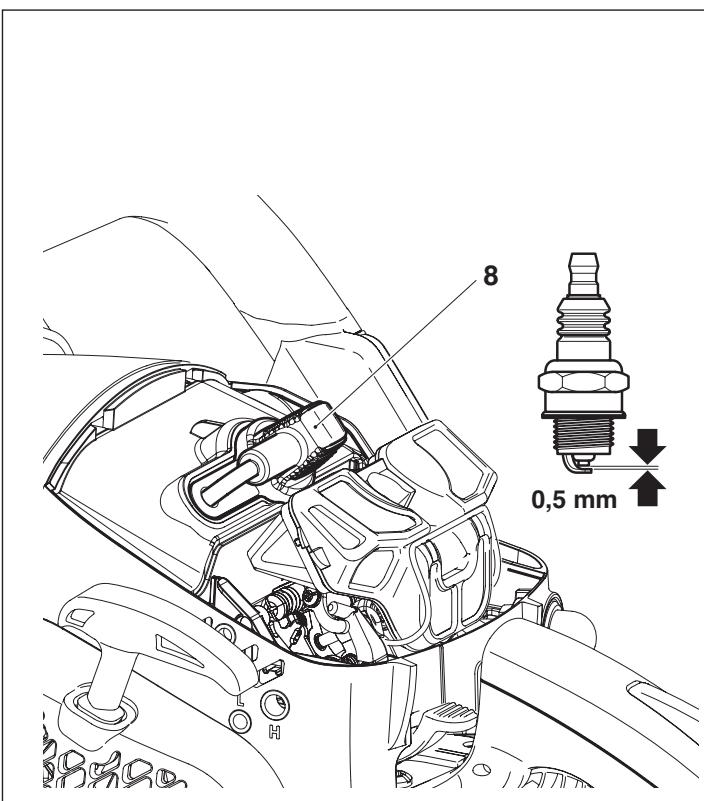

Remplacement de bougie 30

Vérification de l'étincelle d'allumage 30

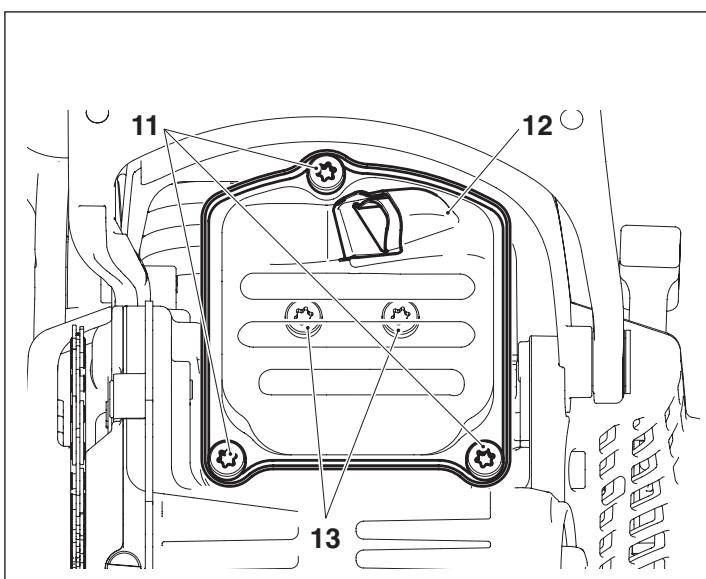

Vérification des vis du silencieux 30

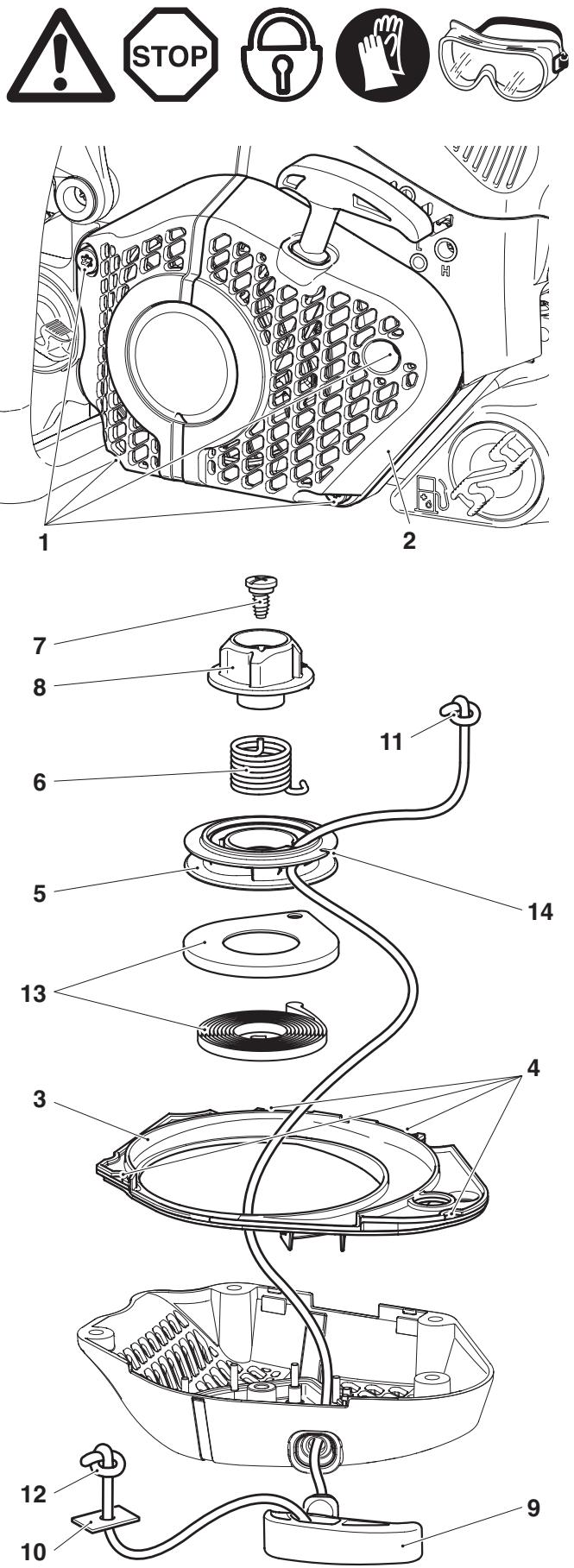

Remplacement du cordon de lancement Remplacement de

La cassette de ressort de rappel / Remplacement du ressort de rappel Easy-Start 31

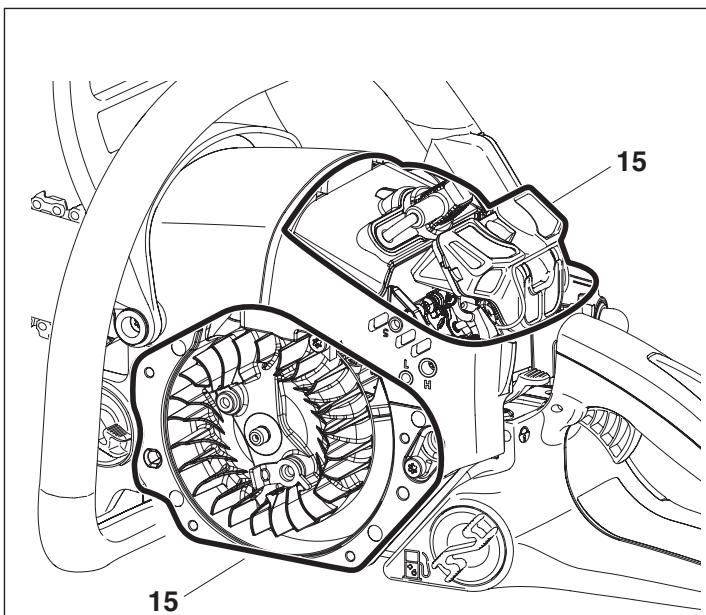

Montage du carter du ventilateur 31

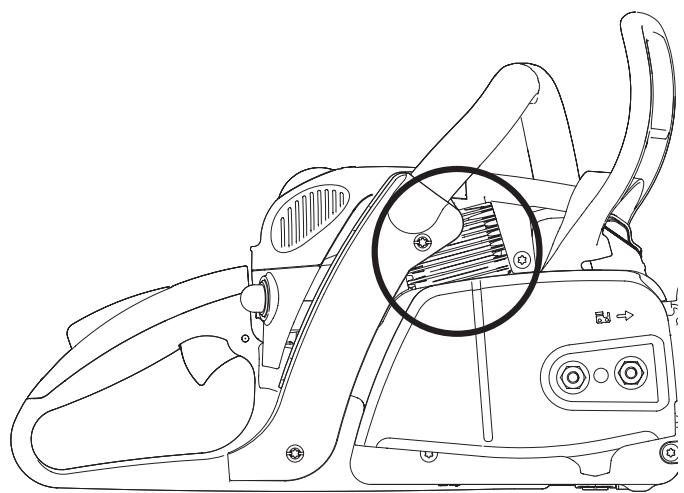

Nettoyage du compartiment du filtre à air / du compartiment du ventilateur 32

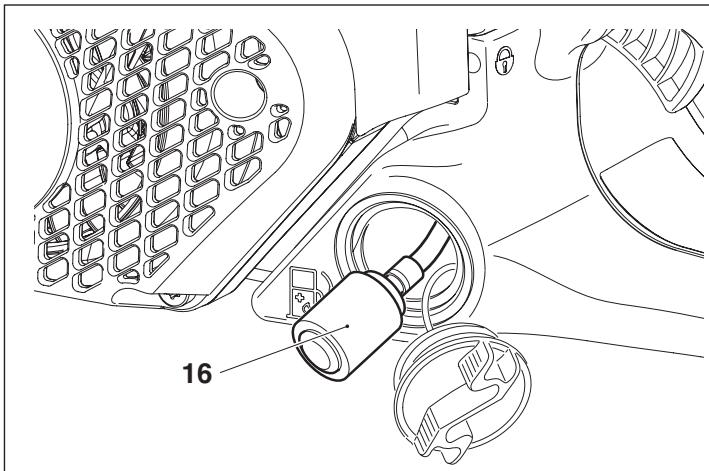

Nettoyage des ailettes de cylindre 32

Remplacement de la crépine d'aspiration 32

Indications de maintenance et d'entretien périodiques. 33

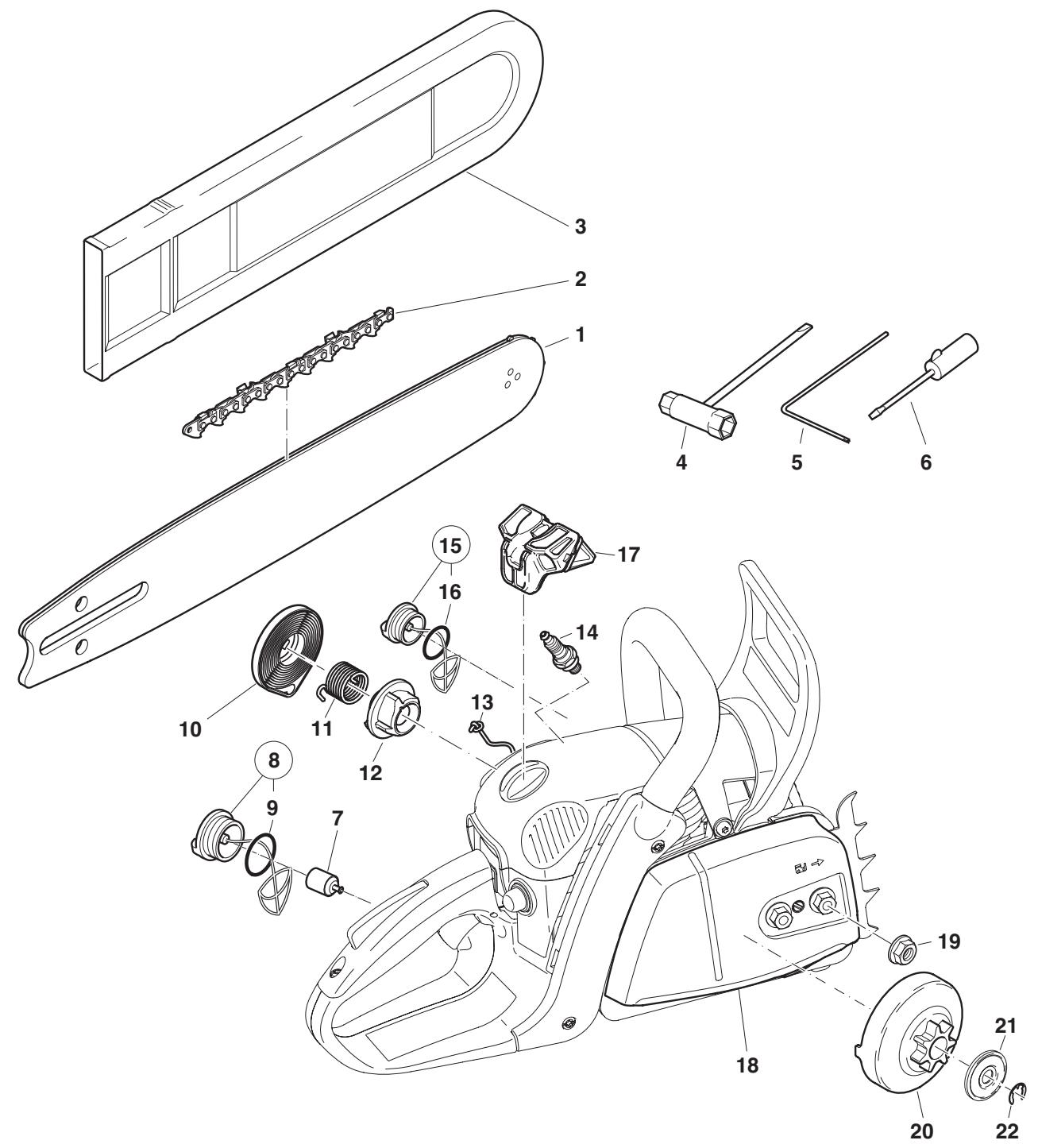

Extrait de la liste des pièces de rechange 36

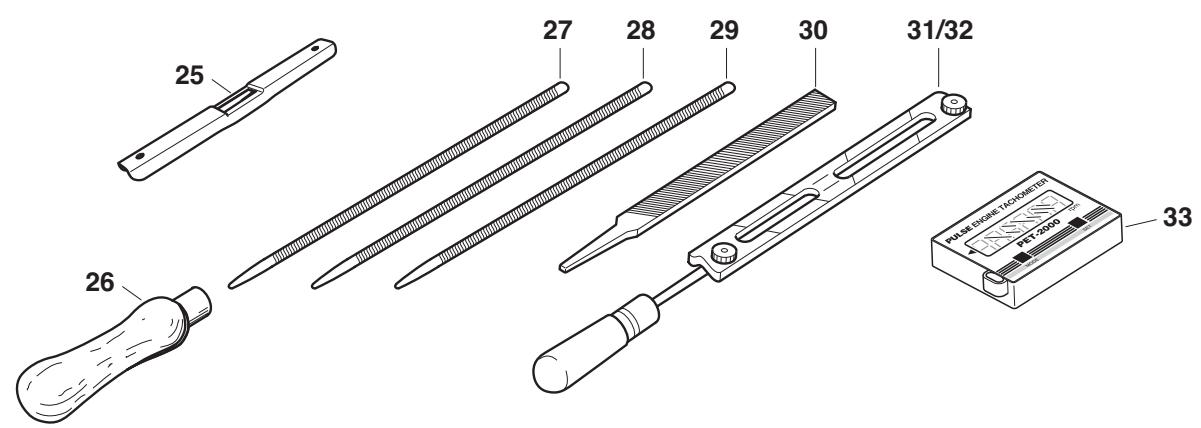

Accessoires 36

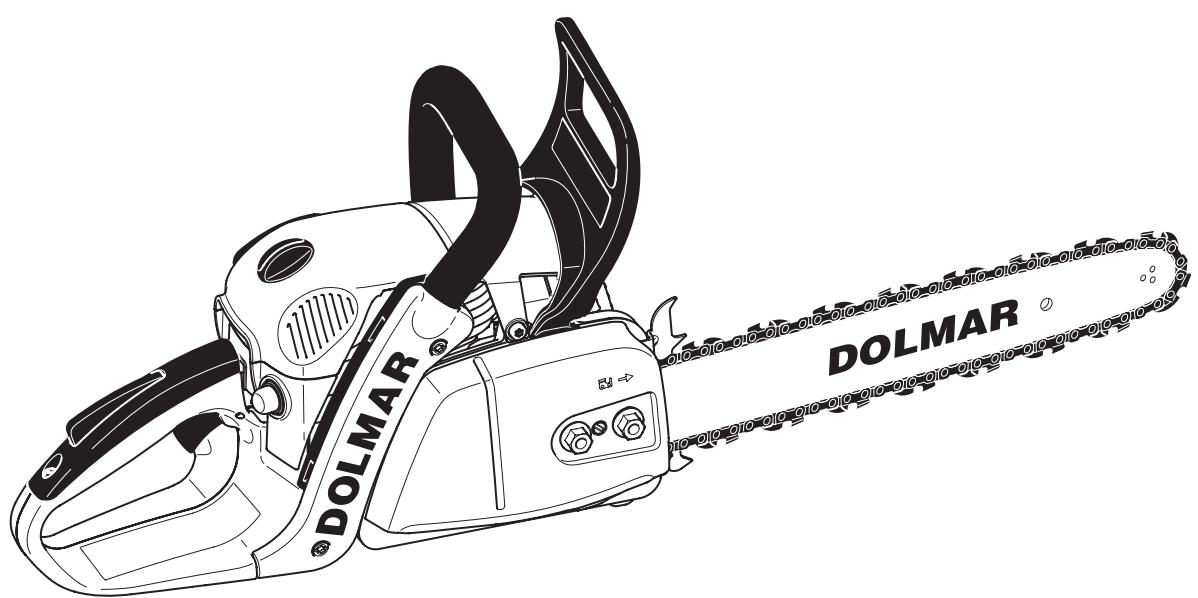

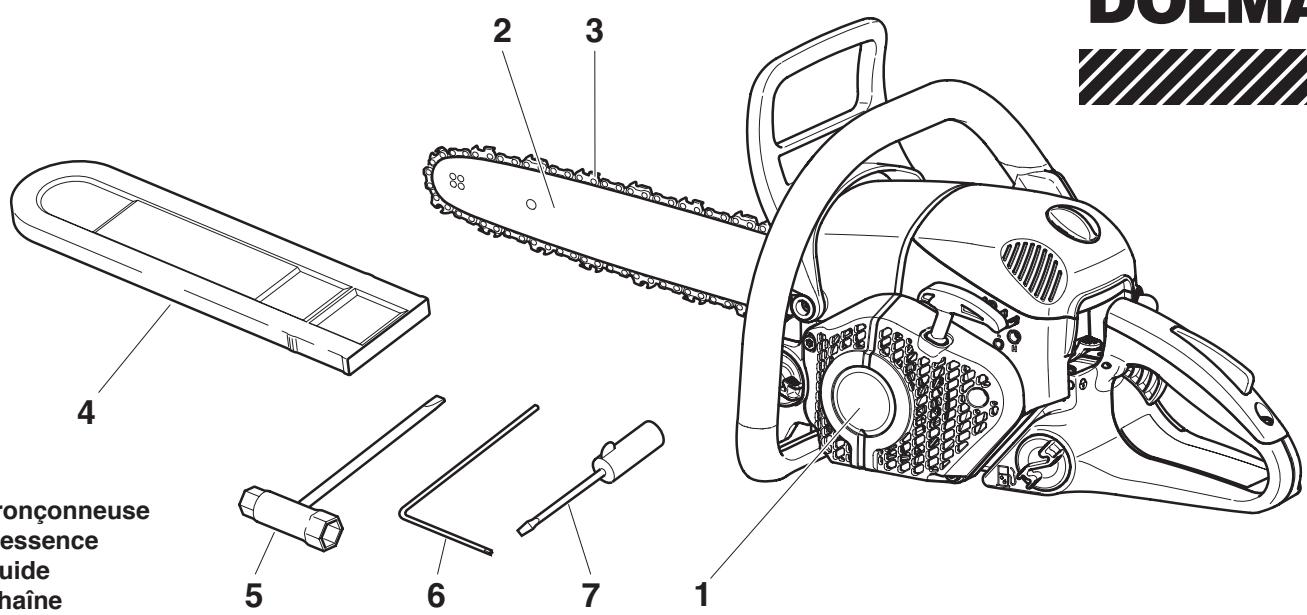

1. Tronçonneuse à essence
2. Guide
3. Chaine
4. Housse de protection du rail
5. Outilage de montage
6. Tournevis coude
7. Tournevis pour le réglage du carburateur
8. Instructions d'emploi (sans illustration)

Si un des composants indiqués ici ne avait pas été dans la fourniture, veuillez vous adresser à votre vendeur!

Symboles

Vous rendrez les symboles suivants sur l'appareil et dans les instructions d'emploi:

Lire instructions d'emploi et suivre les consignes de sécurité et d'avertissement!

Danger et attention particuliers!

Interedit!

Porter le casque, les lunettes et les acoustiques de protection!

Porter des gants de protection!

Interdiction de fumer!

Pas de feu ouvert!

Arrêter le moteur!

Démarrer le moteur

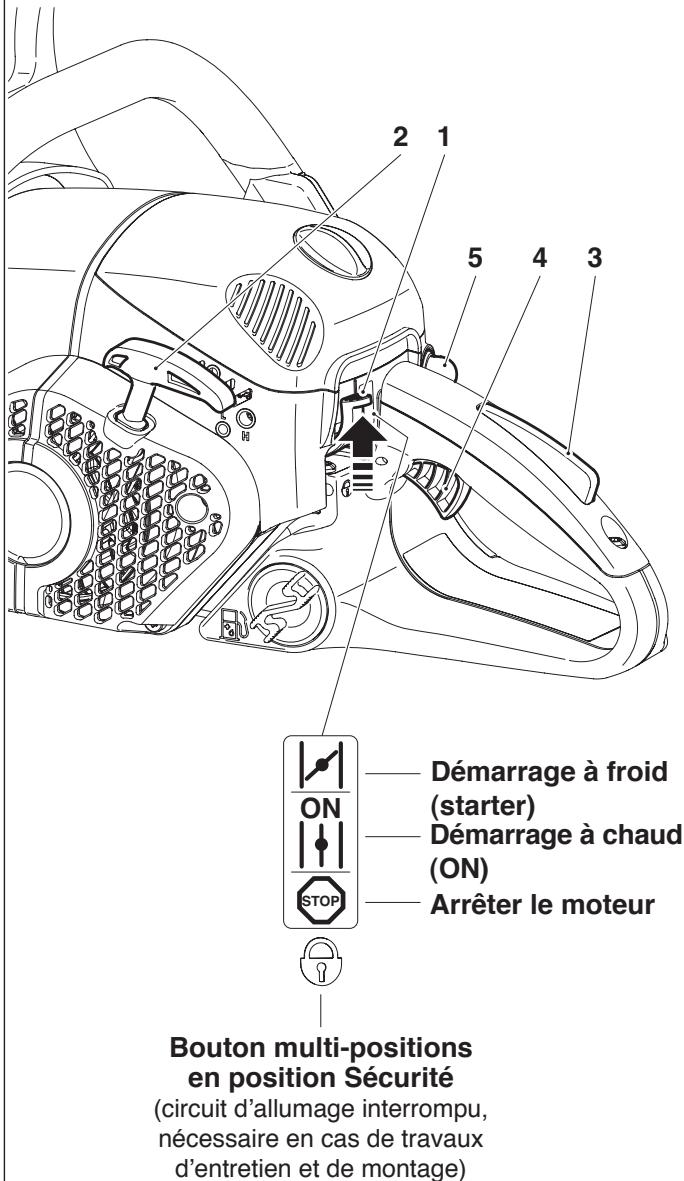

Bouton multi-position Starter/ON/Stop

Position de sécurité

Attention, choc de recul (Kickback)

Frein de chaîne

Mélange carburant

Mode Normal/Hiver

Réglage du carburateur

Huile pour chaîne de sciage

Vis de réglage pour l'huile de chaîne de sciage

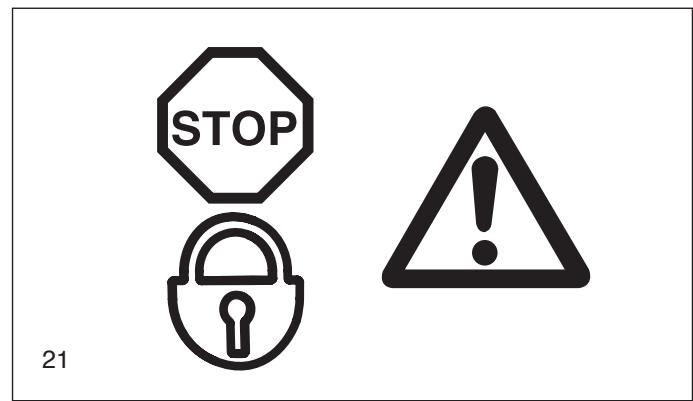

Premier secours

Recyclage

Marquage CE

Tronçonneuse

La tronçonneuse ne doit être utilisée que pour la coupe en plein air.

En fonction de la classe de tronçonneuse, elle convient aux utilisations suivantes:

• Classe moyenne gamme et professionnelle: coupe de bois mince, moyen et massif, abattage, émondage, tronçonnage, éclaircissage.
• Classe amateurs: coupe occasionnelle de bois mince, entretien des arbres fruitiers, abattage, émondage, tronçonnage.

Utilisateurs non autorisés

Les personnes qui ne sont pas familières au manuel d'utilisation, les enfants, les adolescents et les personnes sous l'effet de l'alcool, de drogues et de médicaments ne sont pas autorisées à utiliser l'appareil.

Instructions générales

Pour assurer une manipulation en toute sécurité, le serveur de la tronçonneuse doit impérativement suivre ces instructions d'emploi pour se familiariser avec le maniement de cette tronçonneuse. Par une utilisation inadéquate, des serveurs insuffisamment informés et formés représentent un danger pour eux-mêmes et pour d'autres personnes. - Ne prêter des tronçonneuses qu'à des utilisateurs ayant une expérience avec les tronçonneuses à chaîne. Dans ce cas, les instructions d'emploi doivent être remises au préteur. - Un premier utilisateur doit être instruit par le vendeur pour se familiariser avec les particularités découlant d'un sciage par moteur ou doit fréquenter un stage officiel de formation d'utilisation de cet outil. - Les enfants et les adolescents en dessous de 18 ans ne doivent pas utiliser des tronçonneuses. Les enfants au-dessus de 16 ans sont exemple de cette interdiction que, si pour des besoins de formation, ils sont sous la direction d'un professionnel. - Les travaux avec la tronçonneuse exigent une attention particulière. - Ne travailler qu'en bonne condition physique. Une fatigue, par exemple, peut conduire à une inattention. Il faut particulièrement faire attention à la fatigue de la fin de journée de travail. Exécuter tous les travaux tranquillement et avec prudence. Le serveur est d'autre part responsable par rapport à des tiers. - Ne jamais travailler sous l'influence d'alcool, drogues ou de médicaments. - Avoir un extincteur sous la main en cas de travaux dans une végétation facilement inflammable ou par temps de sécheresse (Danger d'incendie de forêt).

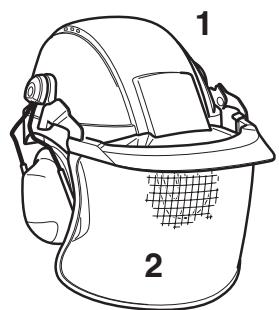

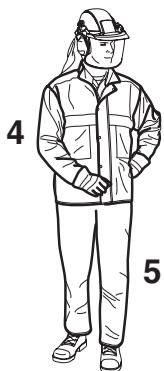

Pour éviter lors du sciage des blessures à la tête, aux yeux, aux mains, aux pieds, ainsi qu'une baisse de l'audition, il faut porter les équipements et moyens de protection corporels suivants. - Les vêtements doivent s'appliquer judicieusement au corps sans toutefois présenter une gène. Ne porter aucun bijou sur le corps ou un vêtement flottant qui puisse se prendre dans les broussailles ou les branches. Si vous portez des cheveux longs, utilisez un filet. - Porter pour l'ensemble des travaux forestiers un casque de protection (1), il offre une protection contre des branches en chute. Le casque de protection doit régulièrement être vérifié s'il n'est pas endommagé et il doit être échangé au plus tard après 5 ans. N'utiliser que des casques agréés. Le visière de protection du visage (2) du casque (à défaut des lunettes de protection) vous protège contre les copeaux et les éclats de bois. Pour éviter des blessures aux yeux, il faut porter en permanence lors de travaux à la tronçonneuse des lunettes de protection ou une visière de protection. Pour éviter des dommages auditifs, il faut porter des moyens de protection acoustiques personnels appropriés (casque protège-oreilles (3), capsules, ouate à la cire, etc.). Analyse par bandes d'octaves sur demande.

• La veste de forestier de sécurité (4) est munie de parties d'épaule avec une couleur de signalisation, elle est agréable au corps et d'entretien facile.
• La salopette de sécurité (5) possède 22 couches de tissus au nylon et protège contre des coupures. Leur emploi est fortement conseillé.
• Les gants de travail (6) en cuir solide font partie de l'équipement prescrit et ils doivent être portés en permanence lors de travaux avec la tronçonneuse.
• Lors de travaux avec la tronçonneuse, il faut porter des souliers de sécurité ou des bottes de sécurité (7) à semelle antidérapante, à calotte en acier et protège-jambe. Les chaussures de sécurité avec des recouvrements anticoupure offrent une protection contre des blessures par coupure et assurent une assise sure.

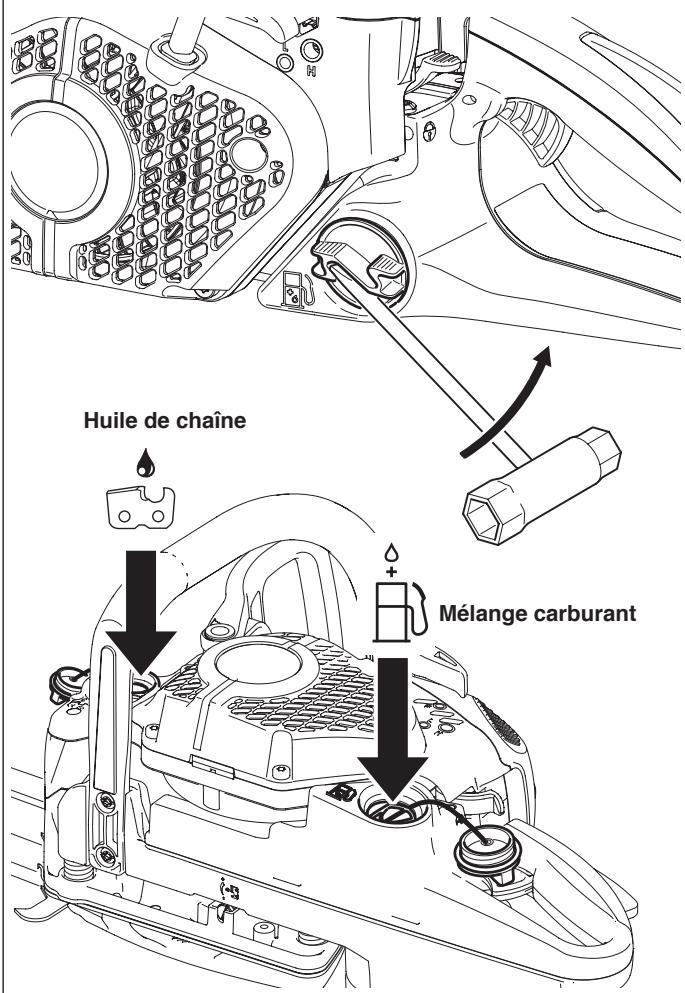

Produits de fonctionnement/remplissage des réservoirs

• Pour remplir les réservoirs, arrêtez le moteur.

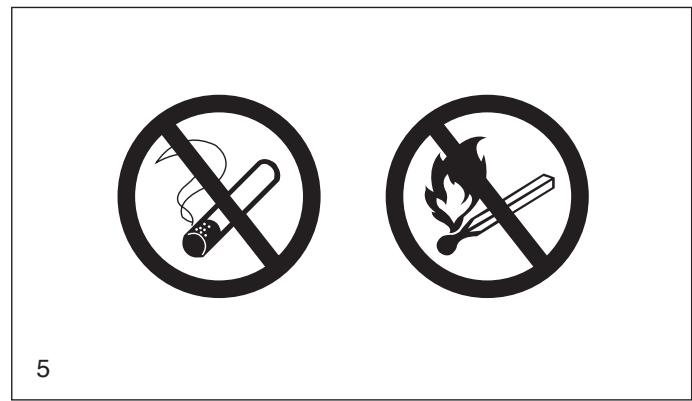

• Interdiction de fumer, et éviter tout feu ouvert à proximité (5). Avant de faire le plein, laisser le moteur se refroidir.
• Les carburants peuvent contenir des substances assimilables à des dissolvents. Éviter de recker en contact avec la peau et avec les yeux avec les produits pétroliers. Lors du remplissage, porter des gants. Changer souvent de vêtements de protection et les nettoyez. Ne pas respirer des vapeurs de carburants. La respiration de vapeurs de carburant peut entraîner des dommages corporels.
• Ne pas déverser de carburant ou d'huile pour chaîne. Si on a déversé du carburant ou de l'huile de chaîne, nettoyer immédiatement la tronçonneuse. Ne pas mettre le carburant en contact avec les vêtements. Si du carburant est déversé sur les vêtements, changer immédiatement de vêtement.
• Veillez à ce que du carburant ou de l'huile de chaîne ne pénétre dans le sol (protection de l'environnement). Utiliser des substrats adéquats.
• Ne pas faire le plein dans un local fermé, les vapeurs des carburants s'amassent au sol (danger d'explosion).
• Bien fermer les capuchons vissés des réservoirs à essence et à huile.

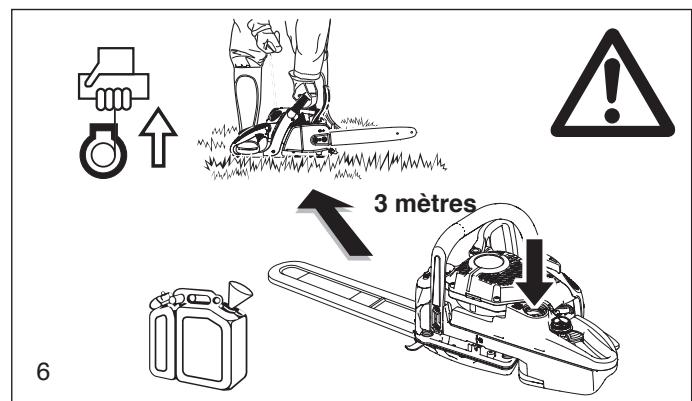

• Changer d'emplacement de la tronconenneuse lors du démarage (à au moins 3 mètres de l'emplacement du remplissage) (6).
• Les carburants ne peuvent pas être stockés indéfiniment. N'acheter que la quantité nécessaire couvrant un temps de marche prévisible.
• Ne transporter et ne stocker le carburant et l'huile de chaîne que dans des contenants agréés et portant les indications nécessaires. Ne pas laisser le carburant et l'huile de chaîne à portée des enfants.

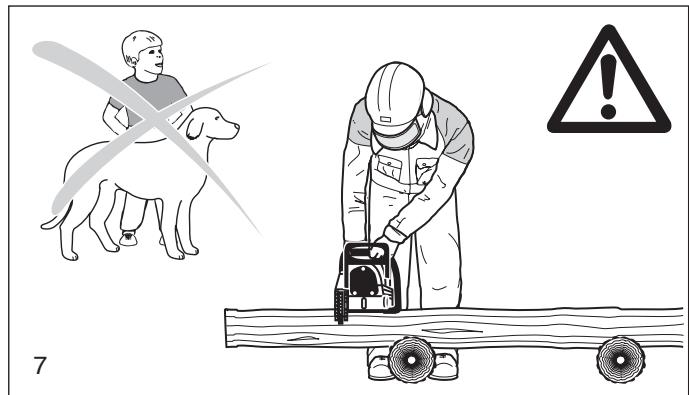

Mise en route

• Ne jamais travailler seul, une personne doit se couvrir à proximité en cas d'urgence (portée de la voix). Veillez à ce qu'il ne se trouve pas d'enfants ou autres personnes dans la zone de travail de la tronconneuse. Faire aussi attention à des animaux (7).
• Avant le début du travail, contrôle le fonctionnement parfait et l'état réglementaire de fonctionnement des sécurités de la tronconneuse.

Il faut particulièrement vérifier le fonctionnement du frein de chaîne, le montage correct du guide de la chaîne de la scie, la tension et l'affutage réglementaire de la chaîne de coupe, le montage solide de la protection de la roue à chaîne, le fonctionnement aisé de l'accélérateur et le fonctionnement du verrouillage de l'accélérateur, l'état de propre et sec de la poignée, le fonctionnement du commutateur Start/Stop.

• Ne METTEZ en route la tronçonneuse qu'après assemblage complet. En principe, la tronçonneuse ne doit être utilisée qu'à l'état complètement monté.
• Avant le démarrage, le serveur de la tronçonneuse doit prendre une position correcte et sûre.
• Ne démarrer la tronçonneuse que selon les instructions indiquées dans la notice d'emploi (8). D'autres techniques de lancement ne sont pas autorisées.

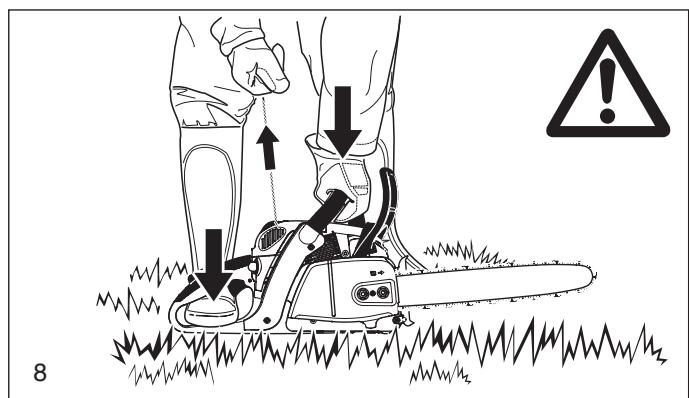

• Lors de la mise en route, la machine doit être solidement maintenue et supportée. Le guide de la chaîne et la chaîne elle-même doivent alors être dégagés de tout obstacle.
• Lors du travail, la tronconneuse est à maintenir avec les deux mains. La main droite maintient la poignée arrière, la main gauche la poignée en forme d'étrier. Bien saisir les poignées avec les pouces.
• ATTENTION: En relâchant l'accélérateur, la chaîne continue à tourner pendant un court instant (effet de marche libre)
• Il faut veiller constamment à avoir une bonne assise sûre.
• La tronçonneuse est à manipuler pour que les gaz d'évacuation ne puissent pas être inspirés. Ne pas travailler dans des locaux fermés (danger d'empoisonnement)
• Arrêter immédiatement la tronçonneuse lorsqu'on sent des modifications dans son comportement. Pour un contrôle de la tension de la chaîne, pour le resserbage, pour le remplacement de la chaîne et l'élimination des defaults, le moteur doit impérativement être arrêté (9).
• Si le dispositif de sciage est en contact avec des pierres, des clous ou autres objets durs, arrêter immédiatement le moteur et contrôler le dispositif.

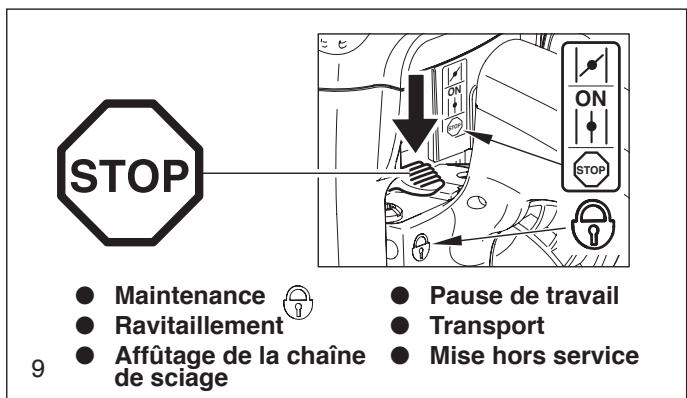

• Pendant les pauses de travail et avant de quitter le lieu de travail, la tronçonneuse doit être arrêtée (9) et de telle façon pour qu'elle ne présente un danger pour personne.

ATTENTION: Ne pas poser la tronçonneuse chaude dans de l'herbe sèche ou sur des objets inflammables. Le pot d'échappement rayonne énormément de chaleur (danger d'incendie).

• ATTENTION: Après avoir arrêté la tronçonneuse, l'huile dégouttant de la chaîne et du rail peut provoquer des souillures! Utiliser toujours un support d'appui adéquat.

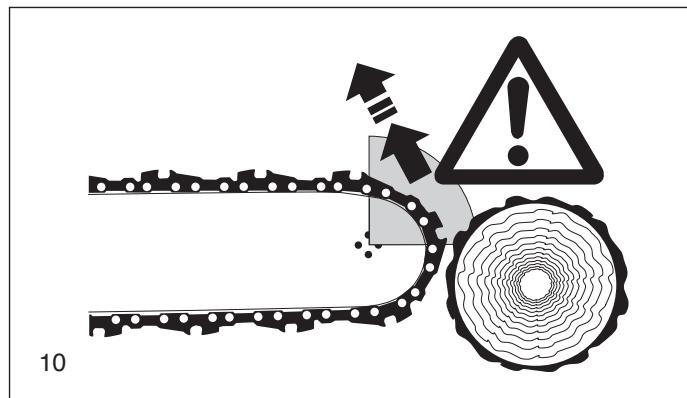

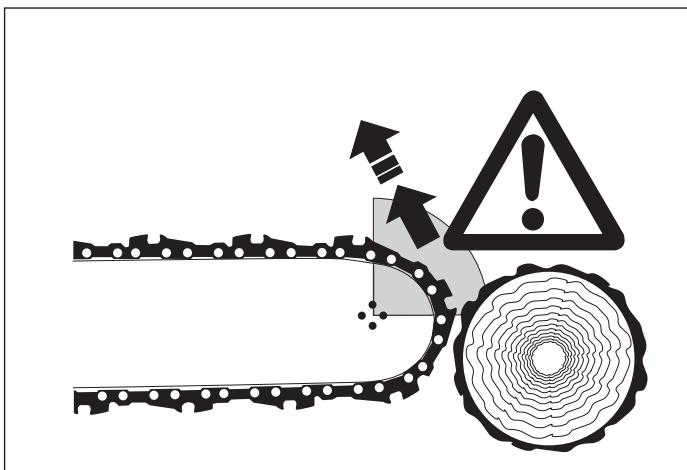

Choc de recul (kickback)

• En travaillant avec des tronçonneuses à chaîne, il peut se produire des chocs de recul très dangereux.
• Ce choc de recul se produit si la zone supérieure de la pointe du bras du rail touche involontairement du bois ou d'autres objets durs (10).
• La tronçonneuse est alors incontrôlable, elle est accélérée ou projetée avec une énergie élevée en direction de son serveur (risque de blessure).

Pour éviter ce choc de recul, il faut veiller à ce qui suit:

• Les travaux en plongée (une plongée directe avec la pointe de rail dans le bois) ne doivent être exécutés que par des personnes spécialement formées!
• Observer toujours la pointe du guide de la chaîne. Prendre des précautions en reprenant des coupes déjà amorcées.
• Débuter la coupe avec la chaîne de la tronçonneuse en marche.
• Affûter toujours correctement la chaîne de la tronçonneuse. Ce faisant, il faut veiller à ce que la hauteur correcte du limiteur de profondeur soit correcte!
• Ne pas scier plusieurs branches à la fois! Lors de l'émondage, veillez à ce qu'on ne touche une autre branche.
• Lors de la mise en longueur, veillez aux autres troncs limitrophes.

Comportement et technique de travail

• Ne travailler que sous de bonnes conditions de visibilité et d'éclairage. Faire particulièrement attention en présence de sol glissant, d'humidité, de glace et de neige (danger de glissade). Du bois fraîchement écorcé (les écorces) est particulièrement source de sol glissant.
• Ne jamais travailler sur un fondement instable. Faire attention aux obstacles dans la zone de travail (risque de trébucher). Continuellement veiller à avoir une assise solide et sure.

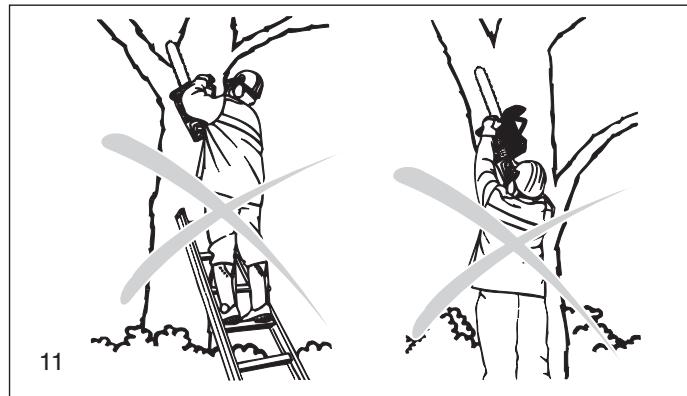

• Ne jamais scier par-dessus l'épaule (11).
• Ne jamais scier debout sur une échelle (11).
• Ne jamais monter dans l'arbre avec la tronçonneuse et y effectuer des travaux.
• Ne pas travailler en position trop penchée vers l'avant.

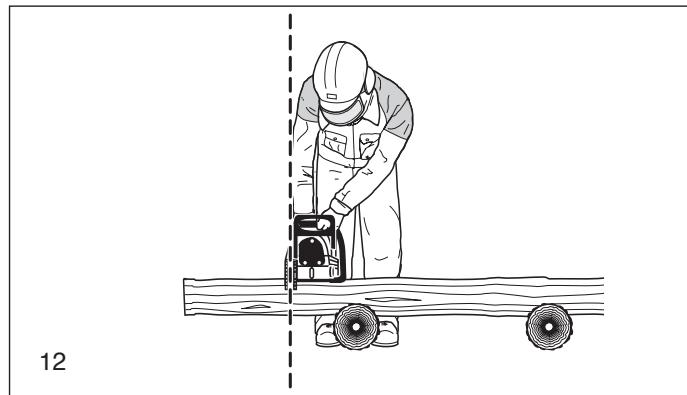

• Guider la tronçonneuse pour qu'aucune partie du corps humain ne se trouve en prolongation de la zone de pivotement de la chaîne de tronçonnage (12).
• Ne scier que du bois avec la tronçonneuse.
• Ne pas toucher le sol avec la chaîne de tronçonnage en marche.
• Ne pas utiliser la tronçonneuse comme outil de dégagement et decoincement pour enlever des morceaux de bois et d'autres objets.
• Nettoyer l'endroit de la coupe en éliminant les corps étrangers tels que sable, pierres, clous etc. Les corps étrangers endommagent le dispositif de sciage et peuvent provoquer un choc de recul (Kickback) dangereux.
• Lors de la confection de bois scié, utiliser une assise sûre (si possible un chevalet de sciage, 13). Le bois ne doit pas être ni maintenu par une autre personne ni coincé par le pied.
• Les bois ronds doivent être bloqués pour éviter qu'ils se déplacent lors de la coupe. Lors de coupes d'abattage et de tronçonnage, la butée dentée (13, Z) doit être appliquée contre le bois à couper.

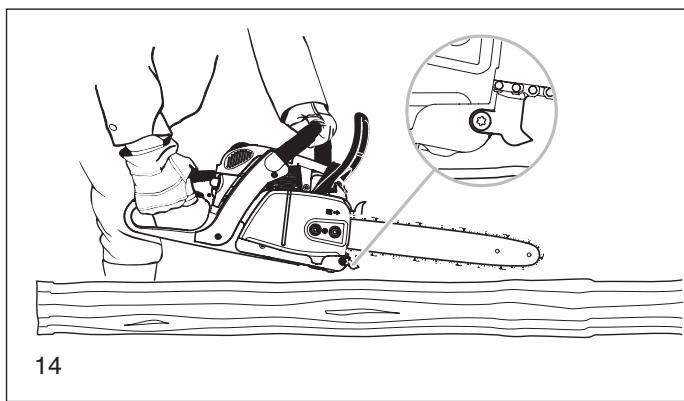

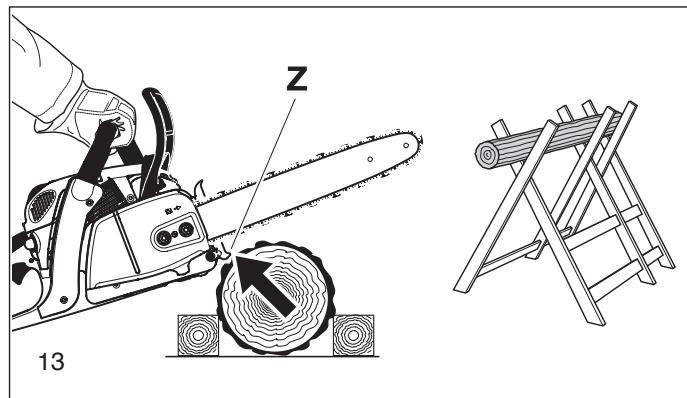

• Avant tout tronçonnage, appliquer d'abord fermement la butée dentée avant d'effectuer le sciage avec la chaîne de tronçonnage en marche. Pour ce faire, la tronçonneuse est relevée par la poignée arrière et guidée par la poignée étrier. La butée dentée sert de point de pivotement. La reprise de la coupe suivante est effectuée en pressant légèrement sur la poignée-étrier. Ce faisant, reculer un peu la tronçonneuse. Placer la butée dentée plus bas et remonter de nouveau la poignée arrière.
• Des coupes en plongée et des coupes longitudinales ne doivent être exécutées que par des personnes spécialement formées (plus grand danger d'un choc de recul)
• Amorcer les coupes longitudinales avec un angle le plus plat possible (14). Cette opération doit être effectuée avec précaution, car la butée dentée ne peut pas pénétrer.
• Ne retirer le dispositif de sciage en dehors du bois qu'avec la chaîne de sciage en marche.
• Si on doit effectuer plusieurs coupes, l'accélérateur doit être relaché entre les coupes.

• Agir avec précaution lors de la coupe de bois éclaté, car un enlèvement de morceaux de bois sciers n'est pas exclu (danger de blessure)

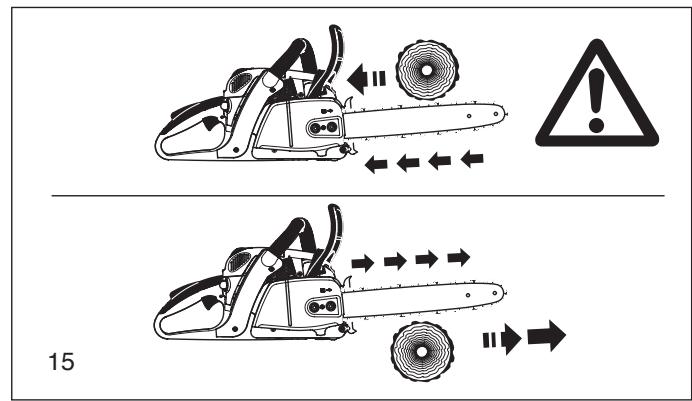

• Lorsque la chaîne de sciage est coincée, la tronçonneuse peut être poussée en direction du serveur lorsqu'on se sert de la partie supérieure du guide pour la dégager. C'est pour cette raison qu'il est conseillé, selon possibilité, de scier avec la partie inférieure du guide, la scie étant repoussée alors du corps en direction du bois (15).

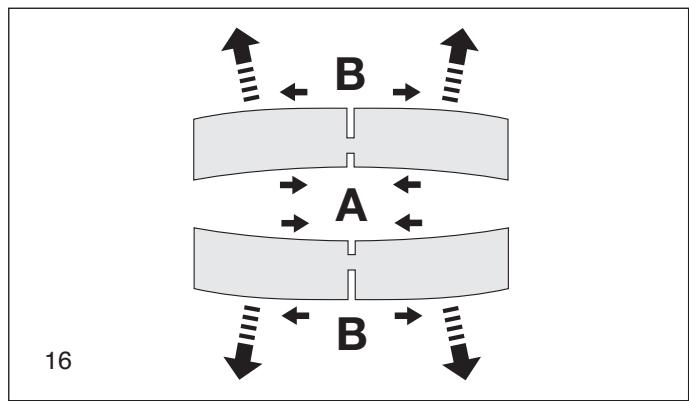

• Du bois sous tension (16) doit toujours être entaillé par la face comprimée (A). Ce n'est qu'après que l'on effectue la coupe de séparation sur la face sous traction (B). On empêche ainsi le coincement de la chaîne.

ATTENTION: Les travaux d'abattage et d'émondage, ainsi que les travaux dans un chablis, ne doivent être exécutés que par des personnes formées! Danger de blessures!

• Lors de l'émondage, la tronçonneuse doit si possible prendre appui sur le tronc. Pour ce faire, il ne faut pas travailler avec la pointe du guide de la chaîne (danger de choc du recul).
• Veillez particulièrement aux branches se trouvant sous tension. Ne pas couper des branches libres par le bas.
• Ne pas exécuter de l'émondage en se plaçant sur le tronc.
• Les travaux d'abattage ne doivent être exécutés que si on s'est assuré,

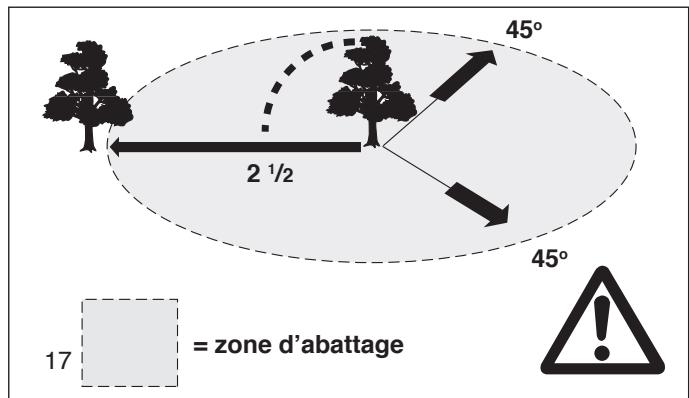

a) que dans la zone d'abattage ne se trouvent que les personnes occupées par l'abattage. b) que l'on s'est assuré un chemin de retraite sans obstacles pour toutes les personnes occupées pour l'abattage (La zone de retraite doit se trouver à env. en biais en arrêté). c) Le pied du tronc doit être dégagé de tout corps étranger, taillis et branches. Veiller à avoir une assise sûre (danger de trébuchement). d) que le prochain poste de travail soit éloigné à une distance d'au moins deux fois et demi de la longueur de l'arbre (17). Avant l'abattage, il faut vérifier la direction de chute et s'assurer qu'à une distance de deux fois et demi de la longueur de l'arbre (17) ne se trouvent des personnes ni des objets!

Appréciation de l'arbre:

Direction de son inclinaison - branches libres ou mortes - hauteur de l'arbre - porte-à-faux naturel - est-ce que l'arbre est pourri?

• Observer la vitesse et la direction du vent. Lors de fortes rafales de vent, l'abattage ne doit pas être effectué.

- Entailles des naissances de racines:

Commencer par la naissance de racines la plus grande. La première coupe sera l'entaille verticale, puis celle en horizontale.

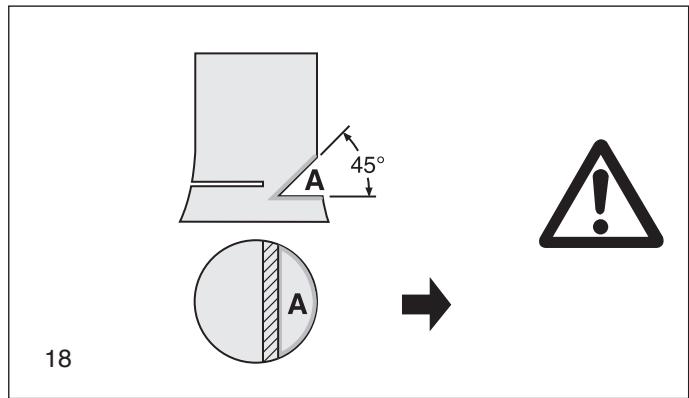

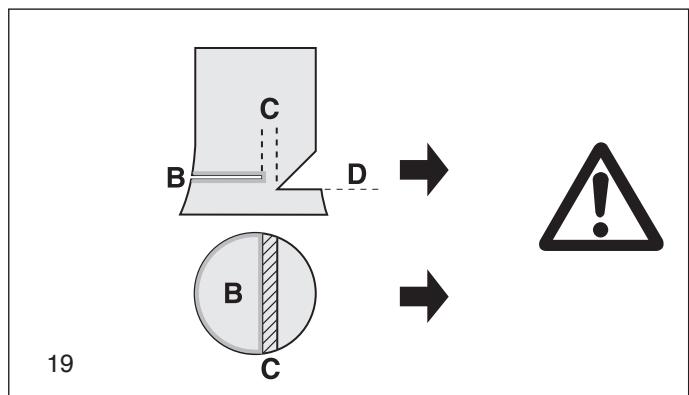

Établir l'entaille d'abattage (18, a)

Cette entaille donne à l'arbre la direction et le guidage de la chute. Elle est placée à un angle droit par rapport à la direction de chute de l'arbre et sa taille est de 1/3-1/5 du diamètre du tronc. Pratiquer cette entaille le plus près possible du sol. - Des corrections eventuelles de l'entaille de chute doivent être reprises sur toute la largeur. La coupe d'abattage (19, B) est placée plus haut que le fond de l'entaille de chute (D). Elle doit être exécutée absolument horizontale. Devant l'entaille de chute, il faut qu'il reste env. 1/10 du diamètre du tronc comme réserve de cassure. - La réserve de cassure (C) fonctionne comme une charnière. Elle ne doit en aucun cas être coupée, l'arbre tombant autrement d'une façon incontrolée. Il faut placer à temps voulu des coins! - La coupe de chute ne doit être assurée qu'avec des coins en aluminium ou en matière plastique. L'emploi de coins en fer est interdit car un contact peut entraîner de fortes déteriorations ou la rupture de la chaîne. - Lors de la chute se tenir uniquement latéralement de l'arbre en chute. - En se retirant après la coupe de chute, il faut veiller aux branches tombantes. - En travaillant sur un terrain en pente, le serveur de la tronçonneuse doit se placer au-dessus ou latéralement du tronc à travailler resp. de l'arbre couché. - Faire attention aux troncs d'arbre dévalant en roulant la pente.

Transport et stockage

• Lors du transport et lors d'un changement d'emplacement pendant le travail, la tronçonneuse doit être arrêtée ou le frein de chaîne enclenché pour éviter un démarrage intempestif de la chaîne.
• Ne jamais porter ou transporter la tronçonneuse avec la chaîne en marche!

Ne pas couvrir la tronçonneuse qui a chauffé (par ex. avec des baches, couvertures, journaux...)

Laisser refroidir la tronconenneuse avant de la ranger dans un box de transport ou dans un véhicule. Les temps de refroidissement nécessaires sont plus longs pour les tronconneuses équipées d'un catalyseur!

• Lors d'un transport sur une grande distance, il faut enfiler dans tous les cas la housse de protection du bras de rail.

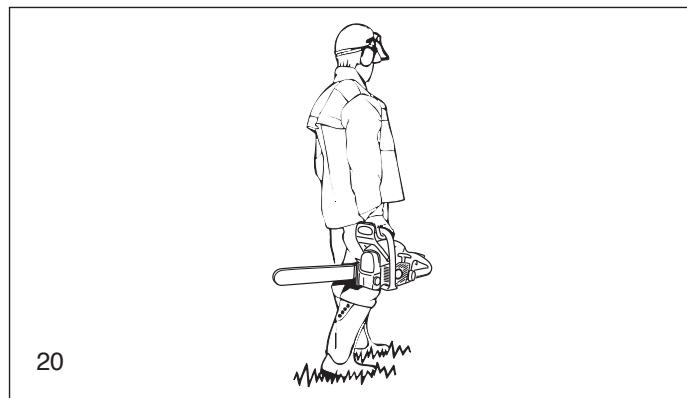

• Ne porter la tronçonneuse que par la poignée en étrier. Le guide de la chaîne de la tronçonneuse doit être dirigé vers l'arrière (20). Eviter d'entrer en contact avec le pot d'échappement (danger de brûlures).
• Lors du transport dans un véhicule, il faut s'assurer d'une position sûre stable de la tronçonneuse pour que le carburant et l'huile de chaîne ne peuvent pas s'écouler.
• La tronçonneuse doit être rangée dans un local sec. Elle ne doit pas être stockée à l'extérieur à l'air libre. Ne pas laisser la tronçonneuse à la portée des enfants.
• En cas d'un stockage prolongé et lors d'une expulsion de la tronçonneuse, il faut vidanger les réservoirs de carburant et d'huile.

Maintenance

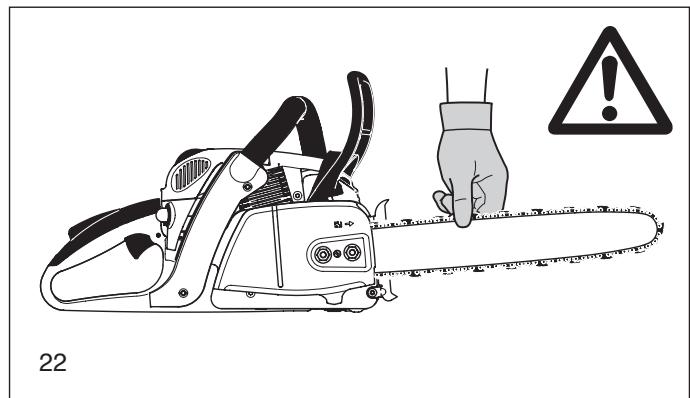

• Pour tous les travaux de maintenance, arrêtez la tronçonneuse (21) et retirez la fiche de la bougie!
• L'état opérationnel des organes de sécurité de la tronçonneuse, particulièrement le fonctionnement du frein de chaîne, est à vérifier chaque fois avant de débuter le travail. Il faut particulièrement veiller que la tension et l'affutage réglementaires de la chaîne de sciage (22).
• La machine doit fonctionner avec le moins de bruit et de gaz d'échappement possibles. Ceci suppose un bon réglage du carburateur.
• Nettoyer régulièrement la tronconenneuse.
• Vérifier régulièrement l'étanchéité des bouchons de fermeture des réservoirs.

Respecter les prescriptions de prévoyance contre les accidents de la corporation professionnelle correspondante et de l'assurance. Ne procédez en aucun cas à une modification constructive de la tronçonneuse. Vous risquez votre sécurité.

Les travaux de maintenance et de réparations à exécuter sont limités à ceux précisés dans la instructions d'emploi. Tous les autres travaux doivent être effectués par le Service Après Vente de DOLMAR.

N'utilisez que des pièces de rechange d'origine DOLMAR et des accessoires conseillés par DOLMAR.

En utilisant des pièces de rechange qui ne sont pas d'origine DOLMAR ou des accessoires et des combinaisons de rails/chaînes et de longueurs non conseillés, le risque d'accident est plus élevé. En cas d'accident ou de dommages avec des dispositifs de sciage ou accessoires non agrées, la responsabilité de DOLMAR est dégagée.

Premier secours

On devra toujours disposer sur le lieu de travail d'une boîte de secours pour le cas d'un événementuel accident. Les produits prélevés doivent immédiatement être replacés.

• le lieu de l'accident
• ce qui s'est passé
• le nombre de blessés
• le type de blessures
• le nom du demandeur

REMARQUE Des déteriorations au niveau des vaisseaux sanguins ou du système nerveux peuvent se produire chez des personnes souffrant de troubles circulatoires et trop souvent soumises à des vibrations. Les symptômes pouvant apparaître à la suite de vibrations au niveau des doigts, mains ou articulations sont les suivants : engourdissement de membres corporels, chatouillement, douleurs, points, changement du teint ou de la peau. Si ce genre de symptômes apparaissent, consultez un médecin.

Caractéristiques techniques

Caracteristique techniques		PS-350	PS-420
Cylindrée	cm³	34,7	42,4
Alésage	mm	38	42
Course	mm	30,6	30,6
Puisance max. en fonction du régim	kW / 1/min	1,5 / 9.500	2,0 / 9.500
Couple max. en fonction du régimel	Nm / 1/min	1,9 / 6.500	2,4 / 6.500
Vitesse de rotation à vide / max. avec guide et chaîne	1/min	2.800 / 13.500	2.800 / 13.500
Vitesse de rotation d'embrayage	1/min	5.100	5.100
Niveau sonore (au poste de travail) LpA av selon ISO 228681)	dB (A)	100,8	100,8
Puisance sonore LwA av selon ISO 228681)	dB (A)	110	110
Accélération d'oscillation ah,w eq selon ISO 228671)
- Poignée-étrier	m/s²	4,3	3,6
- Poignée arrête	m/s²	3,6	3,2
Carburateur	Type	Carburateur à membrane
Dispositif d'allumage	Type	électronique
Bougie d'allumage	Type	NGK BPMR 7A
ou bougie d'allumage	Type	BOSCH WSR 6F, CHAMPION RCJ 6Y
Ecartement électrodes	mm	0,5
Consommation carburant/puissance max. selon ISO 7293	kg/h	0,79	0,96
Consommation spécifique./puissance max. selon ISO 7293	g/kWh	526	480
Capacité réservoir carburant	I	0,48
Capacité réservoir huile	I	0,28
Dosage mélange (carburant/huile 2 temps)
- avec utilisation huile DOLMAR		50 : 1 / 100: 1 (HP-100)
- avec utilisation Aspen Alkalyt (carburant 2 temps)		50 : 1 (2%)
- avec utilisation autre huile		40 : 1 (échelle de qualité JASO FC ou ISO EGD)
Frein de châne		déclenchement manuel ou en cas de chic de recul (kickback)
Vitesse châne (pour puissance max.)	m/s	18,1	18,3
Pas roue à châne	inch	3/8	.325
Nombre de dents	Z	6	7
Type de châne		voir extrait de la liste des pièces de rechange
Pas/épaissur maillon entraîneur	inch / (mm)	3/8 / 0,050 (1,3)	.325 / 0,050 (1,3)
Guide longueur de coupe	cm	30, 35, 40	33, 38, 45
Type de guide		voir extrait de la liste des pièces de rechange
Poids de la tronçonneuse (réservoirs vides, sans barre, châne et accessoires) kg		4,7 / 4,82)	4,7 / 4,82)

1) Ces données prennent en compte les états de service (marche à vide, pleine charge et puissance max.) à part égale. 2) Modèles avec catalysateur

Emballage

Votre tronconenne DOLMAR est emballée dans un carton et donc à l'abri de toute détérioration pendant le transport. Les cartons sont des matières premières recyclables, ils peuvent donc être remis dans le cycle de la matière première (réutilisation des papiers).

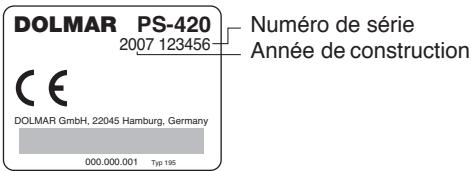

Plaque signaletique (14)

À indiquer lors de commande de pièces de rechange!

1 Poignée 2 Capot de couverture 3 Verrouillage du capot 4 Poignée-étrier 5 Protège-main (déclencheur pour frein de chaîne) 6 Silencieux 7 Roue dentée (butée à crampton) 8 Vis de réglage pour tendeur de chaîne 9 Écrous de fixation

10 Arrêt chaîne 11 Protection de la roue à chaîne 12 Vis de réglage pour pompe à huile (face inférieure) 13 Pompe à essence (Primer)

14 Plaque signalétique 15 Poignée de lancement 16 Bouton multi-positions (Starter / ON / STOP) 17 Pompe à essence (Primer) 18 Accélérateur 19 Touche de verrouillage de sécurité 20 Protège-main arrêté 21 Bouchon de fermeture du réservoir carburant 22 Vis de réglage pour le carburateur 23 Carter ventilateur avec dispositif de lancement 24 Bouchon de fermeture du réservoir huile 25 Chaîne de sciage (outil de coupe) 26 Guide de la chaîne de la scie 27 Tendeur rapide du protège-pignon

Attention:

Pour tous travaux effectués sur le guide de la chaîne de sciage, le moteur doit être impérativement arrêté et la fiche de bougie doit être enlevée (voir paragraphe pour le remplacement de la bougie) et le port de gants de protection est obligatoire!

Attention:

La tronçonneuse ne peut être démarrée qu'après le montage complet et le contrôle effectué!

Montage du guide et de la chaîne de sciage

Utiliser la clé combinée livrée avec la machine pour les travaux suivants.

Placer la tronçonneuse sur un support stable et exécuter les opérations suivantes pour le montage de la chaîne de sciage et du guide de la chaîne.

Desserrer le frein de chaîne. Pour cela, tirer le protège-main (1) dans le sens de la flèche.

Déserrer les écrous de fixation (2).

Retirer la protection de la roue à chaîne (3).

Tourner la vis de réglage pour le tendeur de chaîne (4) vers la gauche (dans le sens inverse des aiguilles de l'horloge) jusqu'à ce que le tenon (5) du tendeur de chaîne soit sous le boulon (6).

Poser le guide (7). S'assurer que le tenon (5) du tendeur de chaîne s'engrène dans le trou de la chaîne de sciage.

Poser la chaîne de sciage (9) sur le plateau (8).

Attention:

Ne pas placer la chaine de sciage entre la roue à chaine et le disque.

Introduire la chaine de sciage vers le haut environ jusqu'à moins dans la rainure de guidage (10) du guide.

Attention:

Les arêtes coupantes de la chaîne de sciage doivent être dirigées dans le sens de la flèche sur la partie supérieure du guide!

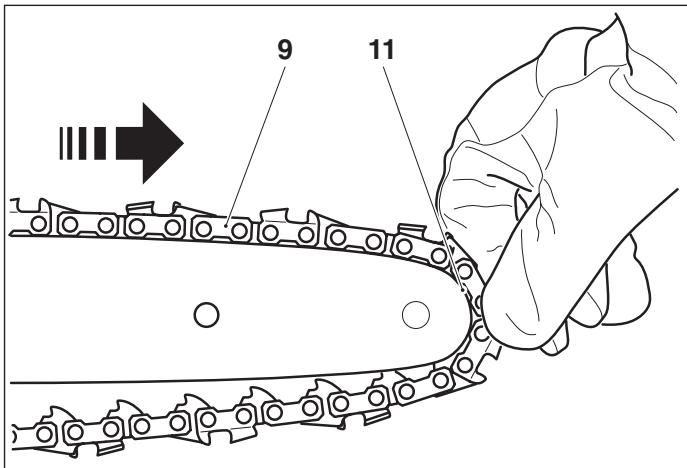

Guider la chaîne de sciage (9) autour de l'étoile de renvoi (11) du guide de la chaîne, en tirant légèrement la chaîne de sciage dans le sens de la flèche.

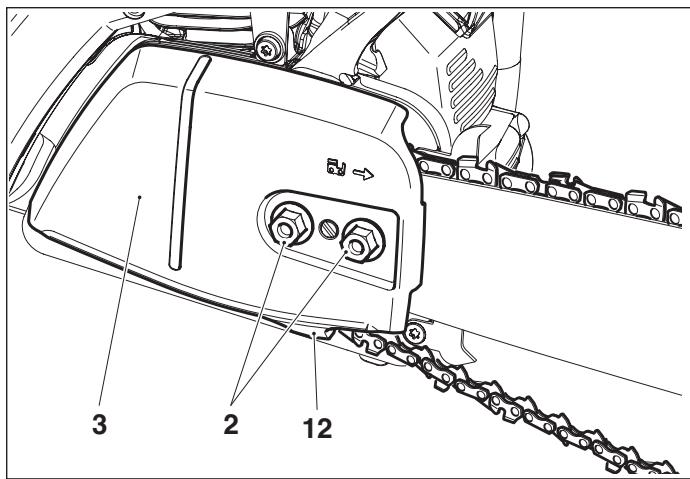

Poser la protection de la roue à chaîne (3).

Attention:

La chaîne de scie doit être soulevée au-dessus de l'arrête-chaîne (12).

Serrer d'abord à la main les écrous de fixation (2).

Tendre la chaîne de sciage

T 'engrène dans la rainure de guidage de la partie inférieure du guide (voir cercle).

Lever légèrement la pointe du guide et t îne de sciage soit de nouveau sur la partie inférieure du guide (voir cercle).

Continuer à relever la pointe du guide et serrer les écrous de fixation (2) à bloc avec la clé combinée.

Contrôle de la tension de la chaîne

Une tension correcte de la chaîne est réalisée lorsque la chaîne s'applique sur le rail inférieur et qu'elle peut encore être légèrement écartée du guide à la main.

Ce faisant, le frein de la chaîne doit être libre.

Contrôler fréquemment la tension de la chaîne, les chaînes neuves ayant tendance à s'allonger!

Par conséquent, vérifier souvent la tension de la chaîne, le moteur étant arrêté.

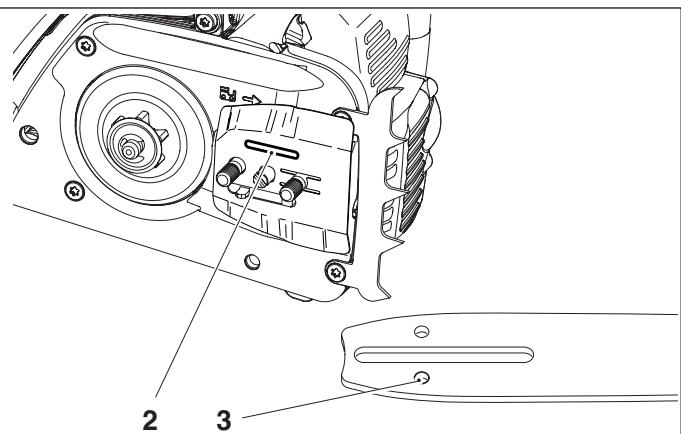

Remarque:

En pratique, on devrait utiliser alternativement 2 à 3 chaînes de sciage.

Pour atteindre une usure régulière des rails, on devra retendre le guide de la chaîne lors du changement de la chaîne.

Retendre la chaîne de sciage

Desserrer les écrous de fixation (2) d'un tour environ au moyen de la clé universelle. Lever légèrement la pointe de la chaîne de sciage et tourner la vis de réglage (4) vers la droite (dans le sens des aiguilles d'une montre) jusqu'à ce que la chaîne de sciage repose de nouveau sur la partie inférieure du guide (voir cercle).

Continuer de soulever la pointe de la chaîne de sciage et bien desserrer les écrous de fixation (2) avec la clé universelle.

Attention:

Pour tous travaux effectués sur le guide de la chaîne de sciage, le moteur doit être impérativement arrêté et la fiche de bougie doit être enlevée (voir paragraphe pour le remplacement de la bougie) et le port de gants de protection est obligatoire!

Attention:

La tronconenne ne peut être démarrée qu'après le montage complet et le contrôle effectué!

Sur le guide-chaine « QuickSet », la chaine est tendue via un système de crémaillère dans le guide-chaine. La chaine peut être ainsi retendue avec plus de facilité. Ce modèle ne contient plus de tendeur de chaine traditionnel. Le guide-chaine QuickSet est identifiable par cette étiquette:

Montage du guide et de la chaîne de sciage

Utiliser la clé combinée LIVRE avec la machine pour les travaux suivants.

Placer la tronçonneuse sur un support stable et exécuter les opérations suivantes pour le montage de la chaîne de sciage et du guide de la chaîne.

Desserrer le frein de chaîne. Pour cela, tirer le protège-main (1) dans le sens de la flèche.

Déserrer les écrous de fixation (2).

Retirer la protection de la roue à chaîne (3).

Poser le guide-chaine (4) et le pignon à chaîne (5).

Poser la chaîne de sciage (6) sur le plateau (5).

Attention:

Ne pas placer la chaine de sciage entre la roue à chaine et le disque.

Introduire la chaine de sciage vers le haut environ jusqu'à moitié dans la rainure de guidage (7) du guide.

Attention:

Les arêtes coupantes de la chaîne de sciage doivent être dirigées dans le sens de la flèche sur la partie supérieure du guide!

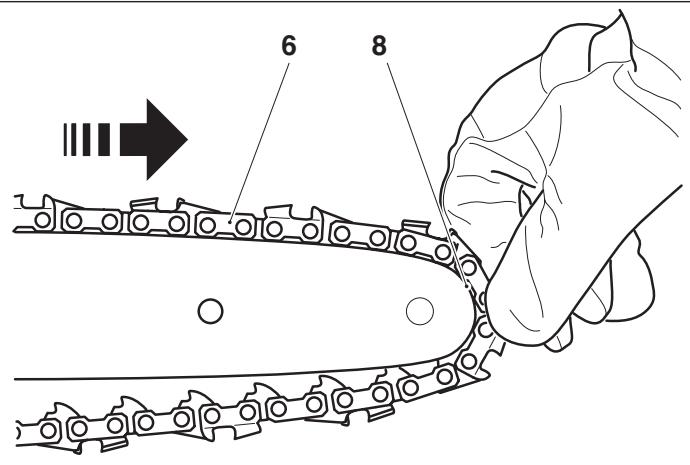

Guider la chaîne de sciage (6) autour de l'étoile de renvoi (8) du guide de la chaîne, en tirant légèrement la chaîne de sciage dans le sens de la flèche.

Poser la protection de la roue à chaîne (3).

Attention:

La chaîne de scie doit être soulevée au-dessus de l'arrête-chaîne (9).

Serrer d'abord à la main les écrous de fixation (2).

Tendre la chaîne

Tourner le tendeur de châne « QuickSet » (10) avec la clé combinée vers la droite (dans le sens des aiguilles) jusqu'à ce que les maillons de la châne s'engrenent dans la rainure de guidage de la face inférieure du guide (tirer légèrement la châne jusqu'au bout si nécessaire).

Lever légèrement la pointe du guide-châne et continuer à tourner le tendeur de châne (10) jusqu'à ce que la châne soit contre la face inférieure du guide (voir cercle).

Continuer à relever la pointe du guide et serrer les écrous de fixation (2) à bloc avec la clé combinée.

NOTE : Si le guide-chaine a été tourné, le tendeur de chaine doit être tourné vers la gauche (donc dans le sens inverse des aiguilles) pour tendre la chaine.

Contrôle de la tension de la chaîne

Une tension correcte de la chaîne est réalisée lorsque la chaîne s'applique sur le rail inférieur et qu'elle peut encore être légèrement écartée du guide à la main.

Ce faisant, le frein de la chaîne doit être libre.

Contrôler fréquemment la tension de la chaîne, les chaînes neuves ayant tendance à s'allonger!

Par conséquent, vérifier souvent la tension de la chaîne, le moteur étant arrêté.

REMARQUE: En pratique, on devrait utiliser alternativement 2 à 3 chaînes de sciage.

Pour atteindre une usure régulière des rails, on devra retendre le guide de la chaîne lors du changement de la chaîne.

Retendre la chaine

Desserrer les écrous de fixation (2) d'un tour environ avec la clé combinée. Lever légèrement la pointe du guide-chaine et continuer à tourner le tendeur de chaine « QuickSet » (10) vers la droite (dans le sens des aiguilles) jusqu'à ce que la chaine soit à nouveau contre la face inférieure du guide (voir cercle).

Continuer à relever la pointe du guide et serrer les écrous de fixation (2) à bloc avec la clé combinée.

Attention:

Pour tous travaux effectués sur le guide de la chaîne de sciage, le moteur doit être impérativement arrêté et la fiche de bougie doit être enlevée (voir paragraphe pour le remplacement de la bougie) et le port de gants de protection est obligatoire!

Attention:

La tronçonneuse ne peut être démarrée qu'après le montage complet et le contrôle effectué!

Montage du guide et de la chaîne de sciage

Poser la tronconenneuse sur un sol stable et effectuer les étapes suivantes pour le montage de la chaîne et du guide-chaîne:

Desserrer le frein de chaîne. Pour cela, tirer le protège-main (1) dans le sens de la flèche.

Relever le tendeur rapide du pignon à chaîne (2) (voir aussi Figure « Tendre la chaîne »).

Encoincer le tendeur rapide du protège-pignon contre la tension du ressort et tourner lentement dans le sens inverse des aiguilles jusqu'à ce qu'il s'enclenche. Continuer à pousser et tourner le plus possible dans le sens inverse des aiguilles.

Relâcher le tendeur rapide du protège-pignon (réduire la tension) et le remettre à la position initiale en tournant dans le sens des aiguilles et répéter l'opération autant de fois que nécessaire jusqu'à ce que le protège-pignon (4) soit dévissé.

Enlever le protège-pignon (4).

Poser le guide-chaîne (5) et le pignon à chaîne (6).

Poser la chaîne de sciage (8) sur le plateau (7).

Attention:

Ne pas placer la chaîne de sciage entre la roue à chaîne et le disque.

Introduire la chaîne de sciage vers le haut environ jusqu'à moitié dans la rainure de guidage (9) du guide.

Attention:

Les arêtes coupantes de la chaîne de sciage doivent être dirigées dans le sens de la flèche sur la partie supérieure du guide!

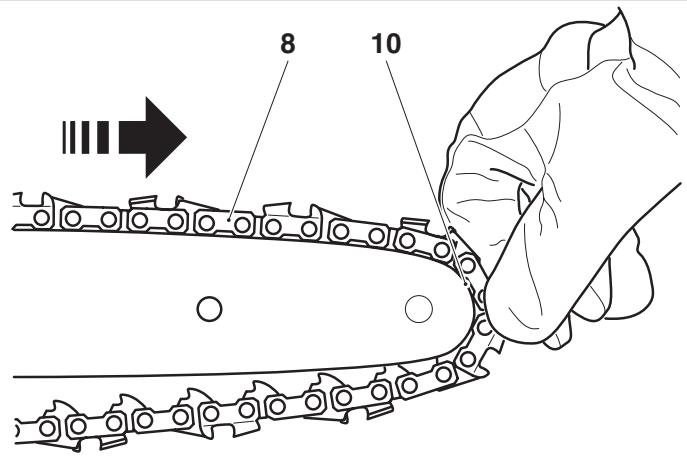

Guider la chaîne de sciage (8) autour de l'étoile de renvoi (10) du guide de la chaîne, en tirant légèrement la chaîne de sciage dans le sens de la flèche.

Aligner les percages de positionnement situés sur le protège-pignon (4) sur les boulons d'entretoisement (11).

En tournant la vis de tension de chaîne (B/3), faire correspondre le boulon de tension de chaîne (12) avec le percage du guide.

Pousser le protège-pignon (4) sur le boulon d'entretoisement.

Tendre la chaîne de sciage

En enforçant fortement et en tournant en même temps le tendeur rapide du protège-pignon (2, dans le sens des aiguilles), visser le protège-pignon, mais ne pas encore le serrer à bloc.

Soulever légèrement la pointe du guide et tourner le tendeur de chaîne (3) dans le sens des aiguilles jusqu'à ce que la chaîne s'enclenche dans la rainure de guidage de la face inférieure du guide (voir cercle).

Encocher de nouveau le tendeur rapide du protège-pignon (2) et le serrer à bloc dans le sens des aiguilles.

Relâcher le tendeur rapide du protège-pignon (réduire la tension) jusqu'à ce qu'il puisse tourner librement, et le replier entre les ailettes de protection (15) comme montré sur la Figure.

Contrôle de la tension de la chaîne

Une tension correcte de la chaîne est réalisée lorsque la chaîne s'applique sur le rail inférieur et qu'elle peut encore être légèrement écartée du guide à la main.

Ce faisant, le frein de la chaîne doit être libre.

Contrôler fréquemment la tension de la chaîne, les chaînes neuves ayant tendance à s'allonger!

Par conséquent, vérifier souvent la tension de la chaîne, le moteur étant arrêté.

Remarque:

En pratique, on devrait utiliser alternativement 2 à 3 chaînes de sciage.

Pour atteindre une usure régulière des rails, on devra retendre le guide de la chaîne lors du changement de la chaîne.

Retendre la chaine

Pour retendre la chaîne, il suffit seulement de desserrer légèrement le tendeur rapide (2), voir section « Montage du guide et de la chaîne de sciage »

La chaîne se tend comme décrit dans les paragraphes précédents.

Frein de chaîne

Les modèles PS-350 / PS-420 sont équipés en série d'un frein de chaîne à déclenchement d'accélération. Si un contrecoup se produit (kickback), dû à un heurts de la pointe du guide contre le bois (voir chapitre «CONSIGNES DE SECURITE» à la page 6), le frein de chaîne se déclenche automatiquement en cas de contrecoup suffisamment fort par inertie de masse.

La chaîne de sciage est interrompue pendant une fraction de seconde.

Le frein de chaîne n'est prévue que pour des cas d'urgence et pour le blocage de la chaîne avant le démarrage.

ATTENTION: Ne jamais utiliser la tronçonneuse quand le frein de chaine est déclenché (sauf pendant le contrôle, voir chaine « Contrôle du frein de chaine »), sinon la tronçonneuse risque de s'abimer en très peu de temps!

Desserrer impérativement le frein de chaîne avant de commencer à travailler!

Enclencher le frein de chaîne (bloquer)

En cas de contrecoup suffisamment fort, le frein de chaîne se déclenche automatiquement dû à l'accélération rapide de la chaîne de sciage et à l'inertie de masse du protège-main (1).

Lors d'un enclenchement manuel, le protège-main (1) est poussé par la main gauche en direction de la pointe du guide de la chaîne (flèche 1).

Libérer le frein à main

Tirer le protège-main (1) en direction de la poignée en étrier (flèche 2) jusqu'à son enclenchement. Le frein à main est libéré.

Attention:

La tronconenne ne fonctionne qu'avec des produits d'huile minérale (essence et huile)!

Faites particulièrement attention lorsque vous manipulez de l'essence.

Il est interdit de fumer et de faire du feu (risque d'explosion).

Mélange carburant

Le moteur de la tronçonneuse est un moteur thermique à deux temps de haute performance. Ce moteur est alimenté par un mélange de carburant et d'huile moteur deux temps. La conception du moteur a été réalisé pour fonctionner à l'essence normal sans plomb avec un degré d'octane mini-mum de 91 ROZ. Si un tel type de carburant n'était pas disponible, on peut aussi utiliser un carburant d'un degré d'octane plus élevé. Le moteur n'en subit aucun dommage. Pour un fonctionnement optimal, ainsi que pour la protection de la santé et de l'environnement, utilisez toujours un carburant sans plomb. Le graissage du moteur est réalisé par une huile moteur à deux temps (échelle de qualité JASO FC ou ISO EGD) qui est additionnée au carburant. En Usine le moteur a été réglé pour l'huile moteur deux temps très performante de DOLMAR HP 100 avec un rapport de mélange de 100:1. Ceci garantit une longue durée de vie et un fonctionnement fiable avec un très faible dégagement de fumées du moteur.

L'huile à deux temps haute performance DOLMAR HP 100 est disponible dans les volumes suivants:

0,5 I N° de commande 980 008 109

L'huile deux temps de haute performance DOLMAR peut être livrée selon les besoins dans des bidons aux contenances suivantes:

N° de commande

0008107

100 ml

N° de commande

0008106

En cas de non-utilisation d'huile deux temps à haute performance DOLMAR, il est impératif d'observer un rapport de mélange de 40:1 en cas d'utilisation d'autres huiles deux temps. Sinon, un fonctionnement impeccable ne peut être garanti.

Réalisation du rapport correct du mélange

50:1 En utilisant l'huile deux temps de haute performance DOLMAR, ceci signifie mélanger 50 parties d'essence avec une partie d'huile. 100:1 En utilisant l'huile deux temps de haute performance DOLMAR HP 100, ceci signifie mélanger 100 parties d'essence avec une partie d'huile. 40:1 En utilisant une autre huile moteur deux temps, ceci signifie mélanger 40 parties d'essence avec une partie d'huile.

REMARQUE: Pour fabriquer le mélange essence-huile, il faut toujours mélanger préalablement le volume d'huile prévu dans la moitié du volume d'essence, puis y ajouter le volume d'essence restant. Avant de remplir la tronçonneuse avec le mélange, bien secouer le mélange terminé.

Huile de chaîne de sciage

Pour le graissage de la chaîne de sciage et du rail, il faut utiliser une huile de chaîne avec un additif d'adhérence. L'additif d'adhérence à l'huile de chaîne empêche une rapide jete de l'huile du dispositif de sciage.

Pour protéger l'environnement, il est conseillé d'utiliser une huile de chaîne biodégradable. Souvent, les instances régionales prescrivent l'utilisation d'huile biodégradable.

L'huile de chaîne de sciage BIOTOP proposée par DOLMAR est fabriquée à base d'huiles végétales sélectionnées et elle est 100% biodégradables. BIOTOP porte comme référence l'ange bleu d'environnement (RAL UZ 48).

Carburant	40:1	50:1	100:1
1000 cm3(1 litre)	25 cm3	20 cm3	10 cm3
5000 cm3(5 litres)	125 cm3	100 cm3	50 cm3
10000 cm3(10 litres)	250 cm3	200 cm3	100 cm3

Il n'est pas raisonnable que par excès de conscience de sécurité d'augmenter la part d'huile au-delà du rapport indiqué du mélange, le résultat serait plus de résidus de combustion, ce qui polluerait l'environnement et boucherait la sortie d'échappement dans le cylindre, ainsi que le silencieux. En outre, la consommation de carburant augmenterait et la puissance diminuerait.

Stockage de carburants

Les carburants ne sont stockables que de manière restreinte. Le carburant et les mélanges de carburant vieillissent par évaporation sous l'effet de températures élevées. Le carburant et les mélanges de carburant stockés pendant une trop longue durée peuvent entrainer des problèmes de démarrage et endommager le moteur. N'acheter que la quantité de carburant à consommer en l'espace de quelques mois. Consommer le carburant mélange en 6-8 semaines en cas de températures élevées. Stocker le carburant uniquement dans des récipients homologues au sec, au froid et en toute sécurité!

EVITEZ Le contact avec la PEAU et les YEUX

Les produits pétroliers, ainsi que les huiles, dégraissent la peau. Lors d'un contact répété et prolongé, la peau se dessèche. Les suites peuvent être différentes maladies de peau. D'autre part, on connaît les réactions allergiques. Le contact avec les yeux de l'huile conduit à des irritations. En cas de contact, rincer immédiatement l'œil avec de l'eau claire. Si l'irritation continue, consulter immédiatement un médecin.

L'huile de chaîne BIOTOP est disponible dans les bidons aux contenances suivantes :

order number 980 008 210

order number 980 008 211

order number 980 008 213

L'huile de chaîne biodégradable ne se conserve que pendant un temps limite et devra être utilisée dans un délai de 2 ans après la date de fabrication imprimée.

Remarque importante pour les huiles de chaîne de sciage bio

Avant une longue mise hors service, le réservoir à huile doit être vidé et rempli ensuite d'un peu d'huile moteur (SAE 30). Ensuite, faire marcher la tronçonneuse pendant quelques temps de manière à rincer les restes d'huile bio du réservoir, du système de conduite d'huile et du dispositif de sciage. Cette mesure est indispensable car différentes huiles bio ont tendance à coller ce qui peut déteriorer la

pompe à huile ou des éléments d'alimentation d'huile. Lors de la remise en marche, verser à nouveau l'huile de chaîne BIOTOP. Les dommages résultant de l'utilisation d'huiles usagées ou d'huiles de chaîne non appropriées ne sont pas couverts par la garantie.

Votre vendeur spécialisé vous informe sur la manipulation et l'utilisation d'huile de chaîne de sciage.

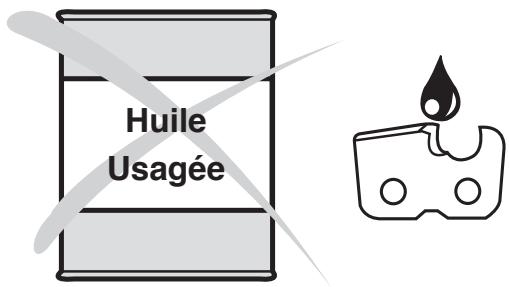

N'utilisez JAMAIS de HUILES usagees

Une huile usagée est extrêmement dangereuse pour l'environnement!

Les huiles usagées contiennent une grande part de produits connus pour être cancérigènes.

Les souillures dans les huiles usagées amènent une grande usure de la pompe à huile et du dispositif de sciage.

Les dommages résultant de l'utilisation d'huiles usagées ou d'huiles de chaîne non appropriées ne sont pas couverts par la garantie.

Votre vendeur spécialisé vous informe sur la manipulation et l'utilisation d'huile de chaîne de sciage.

EVITEZ Le contact avec la PEAU et les YEUX

Les produits pétroliers, ainsi que les huiles, dégraissent la peau. Lors d'un contact répété et prolongé, la peau se dessèche. Les suites peuvent être différentes maladies de peau. D'autre part, on connaît les réactions allergiques.

Le contact avec les yeux de l'huile conduit à des irritations. En cas de contact, rincer immédiatement l'œil avec de l'eau claire.

Si l'irritation continue, consulter immédiatement un médecin.

Respecter imperativement les REGLES de securite!

La manipulation de carburants exige une manipulation avec précaution et prudence.

Ne le faire que si le moteur est arrêté!

Bien nettoyer le pourtour des emplacements de remplissage pour éviter la pénétration de salissures dans le réservoir de mélange de carburant ou d'huile.

Desserrer le bouchon du réservoir (le dévisser si nécessaire avec la clé universelle, cf. Figure) et verser le mélange de carburant ou l'huile de chaîne de sciage jusqu'au bord inférieur de la tubulure de replissage. Verser avec précaution pour ne pas renverser de mélange de carburant ou d'huile de chaîne de sciage.

Visser le bouchon du réservoir à la fin jusqu'à la butée.

Nettoyer le capuchon et le pourtour après replissage!

Graissage de la chaîne de sciage

Pour graisser suffisamment la chaîne de sciage, l'huile de chaîne de sciage doit être toujours suffisante dans le réservoir. La contenance du réservoir suffit pour la durée d'un plein à un débit moyen. Vérifier pendant le travail s'il y a suffisamment d'huile de chaîne dans le réservoir, le replir si nécessaire. Seulement à l'arrêt du moteur!

Bien serrer le bouchon du réservoir à la main jusqu'à la butée.

Vérifier le graissage de la chaîne

Ne jamais scier sans graissage suffisant. Vous risquez sinon de réduire la durée de vie du dispositif de sciage!

Vérifier avant de démarrer le travail la quantité d'huile dans le réservoir, ainsi que le débit d'huile.

Le débit d'huile peut être vérifié de la manière suivante:

Démarrer la tronçonneuse (voir chapitre «Démarrer le moteur»).

Maintenir la chaîne de sciage en marche env. 15 cm par-dessus une souche d'arbre ou le sol (choisir une base ajustée).

Lorsque le graissage est suffisant, on doit observer une légère trace d'huile par l'huile éjectée. Faire attention à la direction du vent et ne pas s'exposer inutillement à la vapeur d'huile.

Remarque:

Après la mise hors service de la tronçonneuse, il est normal que de petites quantités d'huile de chaîne restant encore dans le système de conduite d'huile et sur le guide s'écoulent encore un certain temps. Il ne s'agit pas d'un défaut dans ce cas.

Utiliser un support adéquat!

Réglage du graissage de la chaîne

Le débit de l'huile est réglable avec la vis de réglage (1). La vis de réglage se trouve sur le dessous du carter.

La pompe à huile est réglée en usine pour un débit moyen. Trois réglages sont possibles pour le débit : minimal, moyen et maximal.

Pour changer le débit, tourner au moyen d'un petit tournevis :

• vers la droite pour augmenter le débit
• vers la gauche pour réduire le débit.

En fonction de la longueur du guide, choisir l'une des trois possibilités.

Vérifier pendant le travail qu'il y a suffisamment d'huile à chaîne dans le réservoir. Si nécessaire, faire l'appoint.

Pour que la pompe à huile fonctionne toujours parfaitement, la rainure de guidage d'huile sur le carter du vilebrequin (2), ainsi que les orifices d'entrée d'huile dans le guide de la chaîne (3) doivent régulièrement être nettoyés.

Remarque:

Après la mise hors service de la tronçonneuse, il est normal que de petites quantités d'huile de chaîne restant encore dans le système de conduite d'huile et sur le guide s'écoulent encore un certain temps. Il ne s'agit pas d'un défaut dans ce cas.

Utiliser un support adéquat!

La tronçonneuse ne peut être démarrée qu'après le montage complet et le contrôle effectué!

Démarrer le moteur au moins 3 m de l'endroit du réservoir.

Prendre une position stable et sûre, puis placer la tronçonneuse sur le sol pour que le dispositif de sciage soit dégagé.

Libérer le frein de chaîne (bloquer).

Saisir fermement la poignée-étrier avec une main et plaquer la tronçonneuse sur le sol.

Placer la pointe du pied droit dans le protège-main arrêté.

Note: Le système de démarriage facile à ressorts permet de démarrer la tronçonneuse sans déployer de grands efforts. Effectuer le lancement d'un coup sec et régulier!

Démarrage à froid:

Actionner la pompe à essence (5) en appuyant plusieurs fois jusqu'à ce que l'essence soit visible dans la pompe.

Appuyer sur le bouton multi-positions (1) vers le haut (position Starter). Ceci actionne simultanément la fonction de blocage mi-gaz.

Tirer la poignée de lancement (2) de manière rapide et régulière.

Attention: Ne pas retirer le cordon de lancement de plus de 50cm et le ramener lentement à la main.

Répéter le lancement 2 fois.

Appuyer sur le bouton multi-positions (1) au centre « ON ». Retirer sur la poignée de lancement de manière rapide et régulière. Dès que le moteur tourne, serrer la poignée (la touche de blocage de sécurité (3) est pressée par la paume de la main) et presser légèrement l'accélérateur (4). L'arrêt d'admission réduite s'annule et le moteur tourne au ralenti.

Attention: le moteur doit être mis au ralenti avant le démarrage pour éviter d'endommager l'embrayage.

Libérer maintenant le frein de chaîne.

Démarrage à chaud:

Comme décrit pour le démarrage à froid, appuyer sur le bouton multi-positions (1) vers le haut (position starter) et de nouveau au centre « ON » pour activer uniquement la fonction de blocage mi-gaz. Si le moteur ne tourne pas après avoir tiré 2 ou 3 fois, répéter l'opération de démarrage intégrale comme décrit dans la section Démarrage à froid.

NOTE: Si le moteur est arrêté seulement pour un instant, le démarrage peut être effectué sans appuyer sur le bouton multi-positions.

Note importante: Si le réservoir à essence est entièrement vide et le moteur s'arrête du au manque d'essence, actionner la pompe à essence (5) après avoir versé l'essence en appuyant plusieurs fois jusqu'à ce que l'essence soit visible dans la pompe.

Arrêter le moteur

Appuyer sur le bouton multi-positions (1) vers le bas

NOTE: Le bouton multi-positions revient en position « ON » après l'avoir enforcé. Le moteur est arrêté, mais peut être aussi lancé sans devoir appuyer de nouveau sur le bouton multi-positions.

ATTENTION: Pour interrompre le courant d'allumage, appuyer entièrement sur le bouton multi-positions pour le mettre en position (8).

Vérifier le frein de chaîne

Le frein de chaîne doit être vérifié avant de commencer tous les travaux.

Démarrer le moteur comme décrit (prendre une position stable et poser la tronçonneuse sur le sol de façon à ce que le dispositif de sciage soit libre).

Bien tenir la poignée-étrier d'une main, l'autre main étant sur la manette.

Laisser tourner le moteur à mi-vitesse et appuyer sur le protégé-mains (6) avec le dos de la main dans le sens de la flèche jusqu'à ce que le frein de chaîne se bloque. La chaîne de sciage doit immédiatement s'immobiliser.

Faire tourner immédiatement le moteur au ralenti et redesserrer le frein de chaîne.

Attention: Si la chaîne de sciage ne s'immobilise pas immédiatement pendant ce contrôle, arrêter aussitôt le moteur. Il est interdit dans ce cas d'utiliser cette tronçonneuse. Consulter un atelier spécialisé DOLMAR.

Fonctionnement en hiver

Pour éviter que le carburant gèle lors de températures basses et en cas d'humidité de l'air élevée et pour atteindre plus rapidement la température de service lors de températures inférieures à +5°C, de l'air chaud peut être aspiré par le cylindre.

Enlever le couvercle (cf. Nettoyage du filtre à air).

Sortir l'insert (7) et le placer comme montré sur la Figure.

Pour des températures supérieures à + 5°C, de l'air froid doit être impérativement aspiré. En ne respectant pas cette consigne, le cylindre et le piston peuvent être endommagés!

Pour les températures supérieures à + 5°C, tourner l'insert de 180° de façon à ce que l'orifice d'aspiration (8) soit fermé après avoir placé le couvercle.

Remonter le couvercle.

Symbole visible - Mode de fonctionnement normal

Symbole visible - Mode de fonctionnement hivernal

Réglage du carburateur

ATTENTION: Le carburateur ne peut être réglé que par un atelier/agréé DOLMAR!

Il n'est pas permis d'effectuer des réglages sans tachymètre au niveau des vis de réglage (H) et (L)! Des erreurs de réglage peuvent endommager le moteur!

Un tachymètre est donc nécessaire pour rectifier le réglage au niveau des vis de réglage (H) et (L), car si le régime maximal admissible est dépassé, cela peut causer la surchauffe du moteur et le manque de lubrifiant. Risque de détérioration du moteur!

Seules les rectifications au niveau de la vis de réglage (S) peuvent être effectuées par l'utilisateur de l'appareil. Au cas où l'outil de coupe tourne au ralenti (l'accélérateur n'est pas actionné), le réglage du ralenti doit être impérativement rectifié!

Le ralenti ne doit être réglé qu'après l'assemblage complet et le contrôle de l'appareil!

Le réglage du ralenti doit être effectué quand le moteur est chaud, le filtre à air propre et si l'outil de coupe a été correctement monté.

Effectuer le réglage avec un tournevis (largeur de lame de 4 mm).

Régler le ralenti

Dévisser la vis de réglage (S) dans le sens inverse des aiguilles = réduire le ralenti

Visser la vis de réglage (S) dans le sens des aiguilles = augmenter le ralenti

Attention: Ne travailler en aucun cas avec l'appareil si l'outil de coupe ne devait pas s'immobiliser même après avoir rectifié le ralenti. Consulter un atelier de réparation DOLMAR!

Pour votre information:

Le réglage du carburateur sert au fonctionnement optimal, à la consommation économique et à la sécurité de fonctionnement de l'appareil.

En raison de la nouvelle réglementation concernant les gaz d'échappement, la vis de réglage (H) du carburateur est munie d'une butée de limitation. Cette possibilité de réglage ainsi limitée (environ 180 degrés) empêche un réglage trop gras du carburateur. Sur certains modèles, la vis de réglage (H) est aussi fermée. Cette mesure permet de respecter la réglementation en matière de gaz d'échappement et de garantir une puissance moteur optimale et une consommation d'essence économique.

Affutage de la chaîne de sciage

ATTENTION: Pour tous travaux effectués sur le guide de la chaine de sciage, le moteur doit être impérativement arrêté et la fiche de bougie doit être enlevée (voir paragraphe pour le remplacement de la bougie) et le port de gants de protection est obligatoire!

La chaîne de sciage doit être affûtée lorsque:

les copeaux deviennent farineux en sciant du bois humide.

la chaine, tout en exerçant une forte pression, ne „tire“ que péniblement dans le bois.

Les arêtes de coupe sont visiblement endommagées.

le dispositif de sciage gauchit dans le bois latéralement vers la gauche ou la droite. La raison est un affutage irrégulier de la chaîne de sciage.

Important: affûter, souvenir, sans enlever de trop de matériel!

Lors d'un simple affutage, il suffit souvent de 2 à 3 coups de lime.

Après avoir effectué soi-même plusieurs affutages, faire affuter la chaîne à l'atelier spécialisé.

STOP

Critères d'affutage:

ATTENTION: N'utiliser que des chaînes et guide permis pour cette tronçonneuse (voir extrait de la liste de pièces de rechange)!

Toutes les dents de rabotage doivent avoir la même longueur (dimension a). Des dents de rabotage de hauteur différente signifient une marche dure de la chaîne et peuvent provoquer des ruptures de chaîne!

Longueur minimale de dent de rabotage = 3 mm. Ne pas raffuter la chaine de sciage lorsque la longueur minimale de dent de rabotage est atteinte. Une nouvelle chaine de sciage doit être alors montée (voir, extrait de la liste des pièces de rechange" et chapitre, Nouvelle chaine de sciage").

L'écart entre le limiteur de profondeur (nez rond) et l'arête de coupe détermine l'épaisseur du copeau.

Les meilleurs résultats de coupe sont obtenus avec une distance du limiteur de profondeur de 0,64 mm (.025").

ATTENTION: Une distance trop grande augmente le danger d'un choc de recul!

L'angle d'affutage () doit être impérativement identique sur toutes les dents de rabotage.

Pour type de chaîne 092, 484

L'angle d'attaque de la dent () se détermine en utilisant la lame ronde correcte.

Pour type de chaîne 092, 484

Des angles différents provoquent une marche irrégulière et rude de la chaine, augmentent l'usure et aboutissant à des ruptures de chaine!

Type de chaîne 092

Type de chaîne 484

Limé et guidage de la lime

Pour aiguiser, utiliser une lame ronde spéciale pour chaîne de sciage. Les limes rondes normales ne sont pas appropriées. Numéro de commande, voir accessoires.

Type 484: Limer la première moitié de dent de rabotage avec la lime ronde de la chaîne de sciage Ø 4,8 mm, ensuite Ø 4,5 mm.

Type 092: Lime ronde pour chaîne de scie Ø 4,0 mm.

La lime ne doit attaquer que lors de la passe en avant (flèche). Lors du retour, relever la lime du matériel.

La dent de rabotage la plus courte est affûtée de la première. La longueur de cette dent est alors la mesure type pour toutes les autres dents de rabotage de la chaîne de sciage.

Les nouvelles dents de rabotage doivent être exactement adaptées aux formes des dents usées, ainsi qu'aux surfaces de roulement.

Guider la lame en fonction du type de chaîne (90° ou 10° vers le guide).

Un porte-lime facilite le guidage de la lame, il porte des repères pour l'angle d'affutage correct de:

$$ \alpha = 2 5 ^ {\circ} $$

$$ \alpha = 3 0 ^ {\circ} $$

$$ \alpha = 3 5 ^ {\circ} $$

(orienter les repères parallèlement à la chaîne de scie) et limite la profondeur de pénétration (4/5 du diamètre de la lime). Voir accessoires pour le n° de commande.

À la suite du nouvel affutage, vérifier la hauteur du limiteur de profondeur avec la jauge de mesure pour chaîne. Voir accessoires pour le n° de commande.

Enlever avec la lime plate spéciale (1) tout dépassement, même le moindre.

Arrondir à nouveau le limiteur de profondeur à l'avant (2).

Nettoyage de l'intérieur du pignon

ATTENTION: Pour tous travaux effectués sur le guide de la chaîne de sciage, le moteur doit être impérativement arrêté et la fiche de bougie doit être enlevée (voir paragraphe pour le remplacement de la bougie) et le port de gants de protection est obligatoire!

ATTENTION: La tronçonneuse ne peut être démarrée qu'après le montage complet et le contrôle effectué!

Retirer l'arrête-chaîne (1) (voir chapitre « MISE EN SERVICE » du modèle correspondant) et nettoyer l'intérieur avec un pinceau.

Enlever la chaîne de sciage (2) et le guide-rail de chaîne (3).

S'assurer qu'aucun résidu ne reste dans la rainure de guidage de l'huile (4) et sur le tendeur de chaîne (5).

Montage du guide-chaine, chaîne de scie et arrête-chaine, voir chapitre « MISE EN SERVICE » du modèle correspondant.

Remarque:

Le frein de chaîne est un dispositif de sécurité très important et il est soumis comme chaque pièce à une certaine usure.

Une vérification et une maintenance régulières servent à vous assurer votre propre protection et doivent être effectuées par un atelier spécialisé DOLMAR.

DOLMAR SERVICE

Attention! porter impérativement des gants de protection.

Les surfaces de roulement du guide de chaîne (7) doivent être régulièrement vérifiées pour voir si elles ne sont pas endommagées et nettoyées avec un outillage adapté.

Garder les deux orifices de versement d'huile (6) et l'ensemble du guide-chaîne à l'état propre!

Nouvelle chaîne de sciage

ATTENTION: N'utiliser que des chaînes et guide permis pour cette tronçonneuse (voir extrait de la liste des pièces de rechange)!

En cas de changement de type de chaîne, le tambour d'embrayage complet (12) doit être adapté au type de chaîne. Remplacer le tambour complet si nécessaire.

Avant de monter une nouvelle chaine de sciage, il faut vérifier l'état de la roue à chaine.

Des roues à chaîne usées (8) provoquent des déteriorations sur une nouvelle chaîne de sciage et doivent impérativement être remplacées.

Enlever la protection de roue à chaîne (voir chapitre „MISE EN ROUTE").

Enlever la chaîne de sciage et le guide-rail de chaîne.

Enlever la rondelle de sûreté (9).

ATTENTION: La rondelle de sûreté saute de la rainure. En l'enlevant, la bloquer avec le pouce pour ne pas qu'elle saute.

Enlever la rondelle-couvercle (11).

Si le pignon (8) est usé, le tambour d'embrayage complet (12) doit être remplacé (pour les numéros de commande, voir « Extrait de la liste de pièces de rechange »).

Monter le nouveau tambour d'embrayage complet (12), le disque (11) et une nouvelle rondelle d'arrêt (9) (pour les numéros de commande, voir « Extrait de la liste de pièces de rechange »).

Montage du guide de chaîne, de la chaîne de sciage et de la protection de la roue à chaîne. Voir chapitre „MISE EN ROUTE".

Ne pas utiliser de chaîne neuve sur une roue à chaîne rodée. Changer la roue à chaîne au plus tard après deux chaînes usées. Faire tourner la chaîne à demi-gaz pendant quelques minutes de façon à ce que l'huile de chaîne de sciage se répartisse régulièrement.

Contrôle fréquemment la tension de la chaîne car les nouvelles chaînes de sciage ont en général tendance à s'allonger (voir Contrôle de la tension de la chaîne).

Nettoyage du filtre d'air

ATTENTION: En cas d'utilisation d'air comprimé pour le nettoyage, utiliser impérativement des lunettes de protection pour éviter toute blessure au niveau des yeux!

Ne pas nettoyer le filtre à air à l'essence.

Dévisser le verrouillage du capot (1) en tournant dans le sens inverse des aiguilles de l'horloge et ouvrir le capot (2).

Appuyer sur le bouton multi-positions (3) vers le haut (position Starter) pour éviter que des saletés ne tombent dans le carburateur.

Décrocher l'attache (4) avec le doigt ou avec la clé universelle dans le sens de la flèche.

Retirer le filtre à air (5) vers le haut.

ATTENTION: Couvrir l'orifice d'aspiration d'un chiffon propre pour empêcher que des particules de saleté ne tombent dans le carburateur.

Déposer la partie supérieure et inférieure du filtre à air comme montré sur la photo.

Nettoyage du filtre en nylon : Nettoyer au moyen d'un pinceau, d'une brosse souple ou de l'intérieur avec de l'air comprimé avec précaution. Laver le filtre en nylon fortement encrassé dans une eau savonneuse mélangée à du produit de nettoyage pour vaisselle courant. En cas de salissure importante, nettoyer souvent (plusieurs fois par jour), car un filtre à air propre garantissant le bon fonctionnement du moteur.

Bien sécher le filtre à air.

Rassembler la partie supérieure et inférieure.

Avant de monter le filtre à air, contrôle la présence éventuelle de saletés dans le clapet de l'étrangleur. Le nettoyer si nécessaire avec un pinceau.

ATTENTION: Remplacer aussitôt le filtre à air endommagé! Des morceaux de tissu déchirés et des particules de salissure grossières peuvent endommager le moteur.

Insérer le filtre à air (5) et enforcer l'attache (4) dans le sens de la flèche jusqu'à ce qu'elle s'enclenche.

Appuyer sur le bouton multi-positions (3) vers le bas et presser une fois l'accélérateur (6)

Poser le capot (2) en introduisant d'abord les deux fixations (7) dans les logements.

Bien visser le verrouillage du capot (1) en tournant dans le sens des aiguilles de l'horloge.

Attention

Les bougies d'allumage ou la fiche de la bougie ne doivent pas être touchées lorsque le moteur est en marche (haute tension).

N'effectuer des travaux de maintenance que si le moteur est arrêté. Risque de brûlure lorsqu'il le moteur est chaud: porter absolument vos gants de protection!

En cas de déterioration du corps isolant, d'usure importante des électrodes resp. d'électrodes très encrassées ou pleines d'huile, il faut procéder à un remplacement de la bougie.

Retirer le capot (voir „Nettoyage du filtre à air").

Retirer la fiche de la bougie (8) de la bougie. Démonter la bougie uniquement avec la clé combinée comprise dans la fourniture.

Écartement des électrodes

L'écartement des electrodes doit être de 0,5 mm.

Vérification de l'étincelle d'allumage

Introduire la clé combinée entre le capot et le cylindre comme montré sur la Figure.

ATTENTION! Ne pas mettre la clé dans le trou de la bougie, établir seulement le contact avec le cylindre (sinon déterioration possible du moteur).

Pousser la bougie d'allumage (9) dévissée avec le capuchon de bougie bien enfoncé contre la clé combinée avec une pince isolée.

Mettre le bouton multi-positions (10) sur ON.

Tirer fortement sur le cordon de lancement.

En fonctionnement correct, l'étincelle doit être visible sur les électrodes.

ATTENTION: N'utilise comme rechange que les bougies NGK BPMR 7A, CHAMPION RCJ 6Y ou BOSCH WSR 6F.

Vérification des vis du silencieux

Dévisser les 3 vis (11) et retirer la coquille supérieure du silencieux (12).

Note: Sur les tronçonneuses avec catalyseur, retirer la coquille supérieure du silencieux.

Les vis de la coquille inférieure du silencieux (13) sont maintenant accessibles et peuvent être contrôlées si elles sont bien en place. Si elles sont desserrées, bien les serrer à la main (Attention: ne pas fausser les vis).

Remplacement du cordon de lancement/remplacer la cassette de ressort de rappel / remplacer le ressort de démarrage

Dévisser les quatre vis (1).

Retirer le carter du ventilateur (2).

Enlever le déflecteur de ventilateur (3) du carter.

ATTENTION: Risque de blessure! Dévisser la vis (7) seulement lorsque le ressort de rappel est détendu!

En cas de remplacement du cordon de lancement, même si celui-ci n'est pas déchiré, détendre le ressort de rappel du tambour d'enroulement (13).

Pour cela, tirer entièrement le cordon hors du carter du ventilateur depuis la poignée de lancement.

Tenir le tambour d'enroulement d'une main, enfiler le cordon dans l'échancrure (14) de l'autre main.

Tourner le tambour d'enroulement avec précaution jusqu'à ce que le ressort d'appel soit entièrement détendu.

Dévisser la vis (7) et retirer l'entraîneur (8) et le ressort (6).

Enlever le tambour d'enroulement avec précaution.

Enlever les valeurs de cordon.

Enfilier le nouveau cordon (3,5 mm de 0, 900 mm de longueur) comme montré sur la figure (en n'oubliant pas la rondelle (10)) et nouer les deux extrémités.

Insérer le nœud (11) dans le tambour d'enroulement (5).

Insérer le nœud (12) dans la poignée de lancement (9).

Poser le tambour, le tourner légèrement jusqu'à ce que le ressort de rappel s'enclenche.

Introduire la vis (6) dans l'entraîneur (8) et les placer dans le tambour d'enroulement (5) en tournant légèrement dans le sens inverse des aiguilles. Placer la vis (7) et visser à bloc.

Enlever le cordon dans le creux (14) du tambour d'enroulement et tourner le tambour avec le cordon trois fois dans le sens des aiguilles.

Tenir le tambour d'enroulement de la main gauche, et démêler le cordon de la main droite, bien le tirer et le tenir.

Relâcher le tambour avec précaution. Ce faisant, le cordon s'enroule sur le tambour dû à la tension du ressort.

Répéter une fois cette opération. La poignée de lancement doit être maintenant verticale au carter du ventilateur.

INDICATION: Si la corde de lancement est tirée fortement, le tambour d'enroulement doit pouvoir faire un moins un 1/4 de tour contre l'effort de ressort.

ATTENTION: Risque de blessure! Bloquer la poignée de lancement tirée. Elle peut rebondir en arrête si vous relâchez par inadvertance le tambour d'enroulement.

Remplacer la cassette de ressort de rappel

Démonter le carter du ventilateur et le tambour d'enroulement (voir ci-dessus).

ATTENTION: Risque de blessure! Un ressort cassé peut sauter. Porter impérativement des lunettes et des gants de protection!

Frapper légèrement le carter du ventilateur avec toute la surface d'appui du côté creux sur du bois et le maintenir avant tout.

Soulever maintenant le carter du ventilateur avec précaution et progressivement, étant donné que la cassette de ressort de rappel (13) tombée peut se détendre au cas où le ressort de rappel est sorti de la cassette en plastique.

Introduire avec précaution la nouvelle cassette de ressort de rappel et l'enforcer jusqu'à ce qu'elle s'enclenche.

Poser le tambour d'enroulement en tournant légèrement jusqu'à ce que le ressort de rappel s'agrippe.

Monter le ressort (6) et l'entraîneur (8) et bien visser avec la vis (7).

Tendre le ressort (voir ci-dessus).

Remplacer le ressort de démarrage

NOTE: Si le ressort du système de démarriage à ressort est cassé, il faudra déployer davantage d'efforts pour démarrer le moteur et une forte résistance se fera sentir en tirant sur la poignée de lancement. Si vous constatiez ce changement dans le comportement de lancement, contrôlez impérativement le ressort (6) et remplacez-le si nécessaire.

Montage du carter du ventilateur

Introduire le déflecteur de ventilateur (3) dans le carter du ventilateur, en laissant les deux évidements (4) s'enclencher.

Orienter le carter du ventilateur sur le carter, exercer une légère contre-pression en tirant sur le cordon de lancement jusqu'à ce que le dispositif de lancement s'enclenche.

Bien serrer les vis (1).

Nettoyage du compartiment du filtre à air / du compartiment du ventilateur

Retirer le capot.

Enlever le carter du ventilateur.

ATTENTION: En cas d'utilisation d'air comprimé pour le nettoyage, utiliser impérativement des lunettes de protection pour éviter toute blessure au niveau des yeux!

Toute la zone dégarnie (15) peut être nettoyée avec une brosse et de l'air comprimé.

Nettoyage des ailettes de cylindre

Un goupillon peut être utilisé pour le nettoyage des ailettes de cylindre.

Remplacement de la crépine d'aspiration

Le filtre feutre (16) de la crépine d'aspiration peut se boucher pendant l'utilisation. Pour assurer une alimentation sans problème du carburant vers le carburateur, la crépine d'aspiration devra être remplacée environ tous les 3 mois.

Pour remplacer, tirer la crépine d'aspiration par l'ouverture du bouchon du réservoir avec un crochet en fil métallique ou une pince pointue.

Indications de maintenance et d'entretien périodiques

De manière à garantir une longue durée de vie et le plein fonctionnement des dispositifs de sécurité et à éviter des déterminations, il faut effectuer régulièrement les travaux de maintenance décrits ci-dessous. Les réclamations ne pourront être reconnues comme telles si ces travaux ont été effectuées régulièrement et correctement. Des accidents risquent de se produire en cas de non-observation. Les utilisateurs de tronconiennes doivent effectuer que les travaux de maintenance et d'entretien qui sont décrits dans la instructions d'emploi. Les travaux non compris dans cette liste ne doivent être exécutés que dans un atelier spécialisé de DOLMAR.

Page

Généralités	Tronçonneuse entière	Nettoyer l'extérieur et vérifier si elle n'est pas déterminée. En cas de déterminations, faire effectuer immédiatement les réparations par un spécialiste.
	Chaîne de sciage	Raffuter régulièrement, replacer à temps	25-26
	Frein à chaîne	Faire vérifier régulièrement par l'atelier spécialisé
	Guide de chaîne	Tourner afin que les surfaces de roulement sollicitées s'usent de manière régulière.	13, 27
	Cordon de lancement	Vérifier s'il n'est pas déterminé. Le replacer en cas de déterminération.	31
Avant toute mise en route	Chaîne de sciage	Vérifier le tranchant et si elle n'est pas déterminée.	25-26
	Guide de la chaîne	Contrôler la tension de la chaîne.	13, 17
	Graissage de la chaîne	Vérifier s'il n'est pas déterminé	21
	Frein de chaîne	Vérifier le fonctionnement	23
	Bouton multi-positions, Touche de blocage de sécurité	Vérifier le fonctionnement
	Levier de gaz	Vérifier le fonctionnement	22
	Fermeture réservoirs huile et carburant	Vérifier l'étanchéité
Journellement	Filtre à air	Nettoyer (plusieurs fois par jour si nécessaire)	29
	Rail guide de la chaîne	Vérifier si il n'est pas déterminé, nettoyer l'orifice d'entrée d'huile	27
	Support, rail guide de chaîne	Nettoyer, particulièrement la rainure d'alimentation d'huile	21, 27
	Vitesse de rotation à vide	Contrôler (la chaîne ne doit pas être entrainée)	24
Toutes les semaines	Carter du ventilateur	Nettoyer pour garantir un parfait guidage de l'air de refroidissement.	10
	Compartment du filtre à air	Nettoyer pour garantir un parfait guidage de l'air de refroidissement.	32
	Compartment du ventilateur	Nettoyer pour garantir un parfait guidage de l'air de refroidissement.	32
	Ailettes de cylindre	Nettoyer pour garantir un parfait guidage de l'air de refroidissement.	32
	Bougie	Vérifier, le cas échéant, replacer	30
	Silencieux	Vérifier s'il n'est pas encrassé, nettoyer le pare-étincelles	10, 30
	Capteur de chaîne	Vérifier	10
	Vis et écrous	Vérifier l'état et le serrage correct
Tous les 3 mois	Crépine d'aspiration	Remplacer	32
	RéserVOirs carburant/huile	Nettoyer
Tous les ans	Tronçonneuse entière	Faire vérifier par un atelier spécialisé
Stockage	Tronçonneuse entière	Nettoyer l'extérieur et vérifier si elle n'est pas déterminée. En cas de déterminations, faire effectuer immédiatement les réparations par un spécialiste.	27
	Chaîne de sciage et rail guide de la chaîne	Démonter, nettoyer et légèrement huiler
	RéserVOirs carburant/huile	Nettoyer la rainure de guidage du rail guide de la chaîne
	Carburateur	Vidanger et nettoyer
		Le laisser se vider en marche

Maintenance et réparations

La maintenance et la remise en état de tronçonneuses modernes ainsi que les éléments les plus importants de la sécurité exigent une formation professionnelle qualifiée et un atelier équipé d'outillage spécial et d'appareils de contrôle.

Tous les travaux qui ne sont pas décrits dans ce manuel d'utilisation doivent être effectués par un atelier spécialisée DOLMAR.

Le spécialiste dispose de la formation, de l'expérience et des équipements nécessaires pour vous apporter chaque fois la solution économique la plus avantageuse et vous apporte une aide d'assistance en pratique et en conseil. Pour connaître la liste des revendeurs DOLMAR, consultez le site www.dolmar.com

La garantie s'annule en cas de tentatives de réparation effectuées par des tiers ou des personnes autorisées.

Pièces de rechange

Le fonctionnement permanent fiable et la sécurité de votre appareil dépend aussi de la qualité des pièces de rechange utilisées.

N'utilisez que des pièces de rechange d'origine DOLMAR, signalées par

Seules les pièces d'origine proviennent de la chaîne de production de l'appareil et vous assurent donc la qualité optimale du matériel, du respect des dimensions et du fonctionnement et une sécurité irréprochables.

Les pièces accessoires et de rechange d'origine vous sont proposées par votre vendeur spécialisé. Il dispose des listes des pièces de rechange nécessaires pour déterminer le numéro de la pièce de rechange nécessaire, et vous informera à fur et à mesure des améliorations de détail et des nouvelles dans l'offre des pièces de rechange.

Veuillez aussi noter, qu'en utilisant des pièces qui ne sont pas d'origine de DOLMAR, vous perdez tout droit à la garantie de l'organisation DOLMAR.

Garantie

DOLMAR garantit une qualité irréprochable et supporte les frais pour une amélioration par remplacement des pièces défectueuses dans le cas de défauts de matériel ou de fabrication qui se présentent dans le délai de garantie après le jour de vente. Veuillez noter que dans certains pays, il existe des conditions de garantie spécifiques. Adressez-vous, en cas de doute, à votre vendeur.

En tant que vendeur du produit, il doit vous assurer la garantie.

Non respect des instructions d'emploi - Non exécution des travaux de maintenance et réparations nécessaires - Détériorations par suite d'un réglage non conforme du carburateur - Usure normale. - Surcharge manifeste par dépassement permanent de la limite supérieure de la puissance - Utilisation de types de chaînes et de rails-guides de la chaîne non agrés - Utilisation de longueurs de chaînes et de rails-guides de la chaîne non admises - Forçage, traitement non conforme, emploi non autorisé ou cas d'accidents - Détériorations de surchauffe causées par des encrassements du carter du ventilateur. - Interventions de personnes non compétentes ou essais de réparations non conformes - Utilisation de pièces de rechange non appropriées resp. de pièces non d'origine DOLMAR, dans la mesure où elles sont sources de déteriorations - Utilisation de produits de fonctionnement inadaptés ou superposés - Détériorations provenant de conditions d'utilisation du magasin de location - Endommagements causés par fixation dévissée et non resserrée à temps.

Les travaux de nettoyage, d'entretien et de réglage ne sont pas reconnus comme prestations de garantie. Tout travail au titre de la garantie est à effectuer par le vendeur spécialiste DOLMAR.

Recherche de pannes

Panne	Système	Observation	Origine
Chaîne ne démarre pas	Frein de chaîne	Moteur tourne	Frein de chaîne enclenché
Moteur ne démarre pas ou démarre difficilement	Système d'allumage	Allumage existe	Défaut dans l'alimentation du carburant, système de compression, défaut mécanique
		Pas d'allumage	Bouton STOP en position.®, défaut ou court circuit dans le câblage, Capuchon de bougie d'allumage, bougie défectueuse
	Alimentation carburant	Réserveur carburant rempli	bouton multi-positions en position Starter, carburateur defectueux, crépine d'aspiration bouchée, conduite de carburant sectionnée ou coincée
	Système de compression	A l'intérieur de l'appareil	Joint du pied de cylindre défectueux, bagues à levres endommagées, segments de cylindre ou de pistons endommagés
		A i'estérieur de l'appareil	Bougie n'est pas étanche
	Défaut mécanique	Lanceur n'accroche pas	Ressort dans le démarreur brisé, pièces brises à l'intérieur du moteur
Problèmes de démarrage à chaud	Carburateur	Carburant dans réservoir Etincelle existante	Réglage du carburateur non correct
Moteur démarre, mais s'accrête immidiatement après	Alimentation carburant	Carburant dans réservoir	Réglage du ralenti non correct, crépine d'aspiration ou carburateur encrasse Aération réservoir défectueux, conduite carburant interrompue, cable défectueux, bouton multi-positions défectueux, Soupape de décompression encrassee
Manque puissance	Plusieurs systèmes peuvent être mis en cause	Appareil tourne au ralenti	Filtre à air encrasse, faux réglage du carburateur, silencieux bouché, tuyau d'échépendement des gaz dans le cylindre est bouché, pare-étincelles bouché.
Pas de graissage de la chaine	Réserveur d'huile, pompé d'huile	Pas d'huile de chaine sur la chaine de sciage	Réserveur d'huile vide Rainure d'alimentation d'huile encrassee Vis de réglage de la pompe à huile déréglée

Pos. n° DOLMAR pcs. désignation

1 412030661 1 Guide à étoile 3/8", 30 cm (12")

412 035 661 1 Guide à étoile 3/8", 35 cm (14")

412 040 661 1 Guide à étoile 3/8", 40 cm (16")

412 030 061 1 Guide à étoile 3/8", 30 cm (12")

412 035 061 1 Guide à étoile 3/8", 35 cm (14")

412 040 061 1 Guide à étoile 3/8", 40 cm (16")

2 528 092 046 1 Chaine de sciage 3/8 30 cm

528 092 052 1 Chaîne de sciage 3/8 35 cm

528 092 056 1 Chaine de sciage 3/8 40 cm

1 414033141 1 Guide à étoile.325", 33 cm (13")

414 038 141 1 Guide à étoile.325", 38 cm (15")

414 045 141 1 Guide à étoile.325", 45 cm (18")

2 512484056 1 Chaine de sciage.325" 33 cm

512 484 064 1 Chaine de sciage.325" 38 cm

512 484 072 1 Chaine de sciage.325" 45 cm

3 952 010 130 1 Protège-guide pour 30-35 cm (3/8")

952 010 140 1 Protège-guide pour 40 cm (3/8")

952 020 130 1 Protège-guide pour 33 cm (.325")

952 020 140 1 Protège-guide pour 38-45 cm (.325")

4 941 719 131 1 Clé combinée Ouverture 19/13

5 940 827 000 1 Tournevis coude

6 944 340 001 1 Tournevis pour carburateur

7 320 163 447 1 Crépine d'aspiration

8 181 114 202 1 Bouchon du réservoir d'essence complet

9 963 229 036 1 O-Ring 29,3 x 3,6 mm

10 195 160 050 1 Cassette de ressort d'appli cpl.

11 195 160 030 1 Ressort

12 195 160 020 1 Entraîneur

13 195 160 060 1 Cordon de lancement 3,5 × 900 ~mm

14 965 603 021 1 Bougie

15 181 114 202 1 Capuchon couplé réservoir huile

16 963 229 036 1 O-Ring 29,3 x 3,6 mm

17 195 173 100 1 Filtre à air (nylon)

18 195 213 100 1 Protection complète roue à chaîne

195 213 150 1 Protège-pignon (avec tenseur rapide) complet

19 923 208 004 2 Ecrou hexag. M8

20 1 Tambour d'accouplement cpl. 3/2", 7-dents

195 223 310 1 Tambour d'accouplement CPL 3/8", 6-dents

21 181 224 081 1 Disque

22 927 408 000 1 Rondelle de sûreté

Accessoires (non compris dans la livraison)

25 953 100 090 1 Jauge de mesure des chaînes

26 953004010 1 Manche de lime

27 953003100 1 Lime ronde 4,5 mm

28 953003070 1 Lime ronde 4,8 mm

29 953003090 1 Lime ronde 4,0 mm

30 953 003 060 1 Lime plate

31 953030030 1 Portelime 3 / 8^

32 953 030 030 1 Porte lime.325"

33 950 233 210 1 Tachymètre

• 949000035 1 Nourrice combinée (pour 5l carburant, 2,5l huile de chaîne de sciage)

Pour connaître la liste des revendeurs DOLMAR, consultez le site www.dolmar.com

DOLMAR

DOLMAR GmbH

Postfach 70 04 20

D-22004 Hamburg

Germany

http://www.dolmar.com

Changements sans préavis
