Type de produit	Scie sauteuse électrique
Marque	SKIL
Modèle	4170
Alimentation	Secteur 230 V ~ 50 Hz
Vitesse variable	Oui, molette de réglage (positions 1-6)
Capacité de coupe maximale (bois)	Environ 100 mm (estimation)
Angle d'onglet	0°, 15°, 30°, 45°
Type de lame	Queue en T
Changement de lame	Sans outil, par levier
Blocage de l'interrupteur	Pour marche continue
Raccordement aspiration	Oui (sauf pour coupe de métaux)
Niveau de pression sonore	87 dB(A)
Niveau de puissance sonore	96 dB(A)
Poids	Environ 2,4 kg (estimation)
Entretien	Nettoyage régulier des fentes de ventilation et du corps
Sécurité	Arrêt d'urgence, double isolation, protection contre redémarrage
Réparabilité	Réparation par centre agréé SKIL uniquement
Garantie	Standard SKIL (voir conditions)

FOIRE AUX QUESTIONS - 4170 SKIL

Comment changer la lame de la scie sauteuse SKIL 4170 ?

Débranchez l'outil. Utilisez le levier de changement rapide sans outil : poussez le levier, insérez la lame à fond, dents vers l'avant, puis relâchez le levier. Vérifiez que la lame est bien fixée.

Comment régler la vitesse de coupe ?

Tournez la molette de réglage de vitesse (C) sur le dessus de l'outil. Les positions 1 à 6 correspondent à des vitesses croissantes. Adaptez la vitesse au matériau (bois: élevée, métal: faible).

Comment effectuer une coupe en onglet ?

Déverrouillez la semelle, inclinez-la à l'angle souhaité (15°, 30° ou 45°) et reverrouillez. Assurez-vous que la semelle repose bien à plat sur la pièce avant de couper.

Peut-on utiliser l'aspirateur pendant la coupe ?

Oui, branchez un aspirateur sur l'embout prévu à l'arrière. Attention : ne pas utiliser l'aspirateur lors de la coupe de métaux, car les étincelles pourraient endommager l'aspirateur.

Quel type de lames utiliser ?

Utilisez uniquement des lames à queue en T (T-shank). Choisissez la lame en fonction du matériau (bois, métal, plastique) et du type de coupe (droite, courbe).

Comment éviter les éclats lors de la coupe du bois ?

Pour une coupe sans éclats, collez du ruban adhésif large le long de la ligne de coupe. Coupez toujours du côté visible de la pièce. Utilisez une lame à denture fine.

L'outil ne démarre pas, que faire ?

Vérifiez que la prise est branchée et que le câble n'est pas endommagé. Assurez-vous que la molette de vitesse n'est pas en position 1 (parfois l'outil ne démarre pas à vitesse minimale) : essayez une vitesse plus élevée. Si le problème persiste, faites réparer par un professionnel.

Quelles sont les consignes de sécurité essentielles ?

Portez toujours des lunettes de protection et un masque anti-poussière. Ne portez pas de vêtements amples. Tenez l'outil par les zones de préhension grises. Débranchez avant tout réglage. Maintenez les enfants éloignés.

Comment entretenir la scie sauteuse ?

Nettoyez régulièrement les fentes de ventilation avec un pinceau. Conservez l'outil dans un endroit sec. Gardez la lame propre et affûtée. Vérifiez l'état du câble et faites-le remplacer si endommagé.

Où puis-je trouver des pièces de rechange ou faire réparer l'outil ?

Adressez-vous à un centre de service après-vente agréé SKIL. Les adresses sont disponibles sur www.skileurope.com. Utilisez uniquement des pièces d'origine pour garantir la sécurité.

MODE D'EMPLOI 4170 SKIL

• Cet outil est conçu pour effectuer des coupes dans le bois, les matières plastiques, le métal, les plaques en céramique et le caoutchouc, et est approprié pour des coupes droites et curvilignes avec des angles d'onglet jusqu'à
• Lisez et conservez ce manuel d'instructions ③

A Interrupteur pour mise en marche/arrêt B Bouton de blocage de l'interrupteur C Molette de réglage de la vitesse de sciage (4170) D Fentes de ventilation

Instructions generales de securite

ATTENTION! Lisez tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes. Conservez tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement. La notion d'outil électroportatif dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement).

1) SÉCURITÉ DE LA ZONE DE TRAVAIL

a) Maintenez l'endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents. b) N'utilisez pas l'outil dans un environnement présentant des risques d'explosion et où se trouvent des liquides, des gaz ou poussières inflammables.

Les outils electroportatifs générent des étincelles risquant d'enflammer les poussières ou les vapeurs.

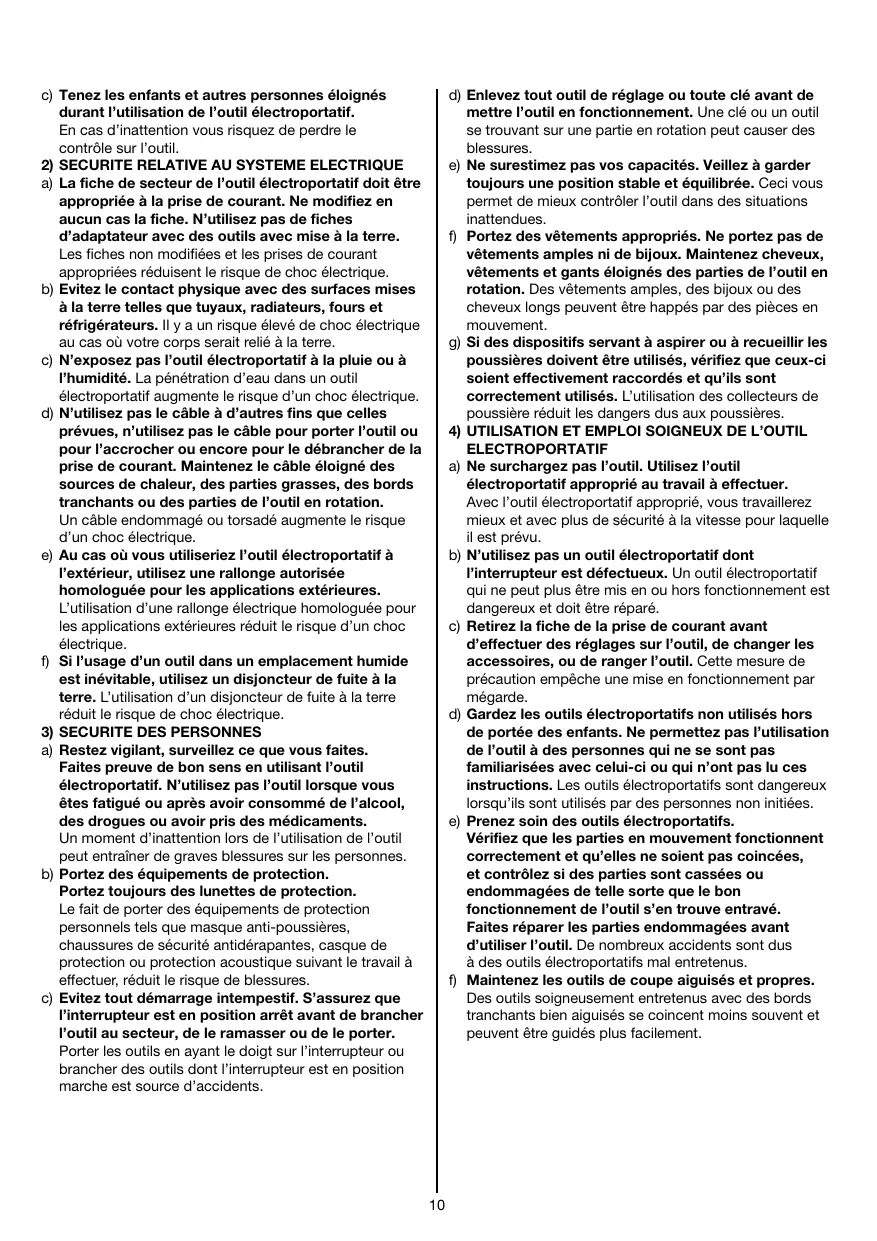

c) Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil electroportatif.

En cas d'inattention vous risquez de perdre le contrôle sur l'outil.

2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE

a) La fiche de secteur de l'outil électroporatif doit être appropriée à la prise de courant. Ne modifiez en aucun cas la fiche. N'utilisez pas de fiches d'adaptateur avec des outils avec mise à la terre.

Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique.

b) Évitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et réfrigerateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre.

c) N'exposez pas l'outil électroportatif à la pluie ou à l'humidité. La pénétration d'eau dans un outil électroportatif augmente le risque d'un choc électrique.

d) N'utilisez pas le câble à d'autres fins que celles prévues, n'utilisez pas le câble pour porter l'outil ou pour l'accrocher ou encore pour le débrancher de la prise de courant. Maintenez le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'outil en rotation.

Un câble endommagé ou torsadé augmente le risque d'un choc électrique.

e) Au cas où vous utiliseriez l'outil electroportatif à l'extérieur, utilisez une rallonge autorisée homologue pour les applications extérieures.

L'utilisation d'une rallonge électrique homologuée pour les applications extérieures réduit le risque d'un choc électrique.

f) Si l'utilisation d'un outil dans un emplacement humide est inévitable, utilisez un disjoncteur de fuite à la terre. L'utilisation d'un disjoncteur de fuite à la terre réduit le risque de choc électrique.

3) SÉCURITÉ DES PERSONNES

a) Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens en utilisant l'outil electroportatif. N'utilisez pas l'outil lorsque vous êtes fatigué ou après avoir consommé de l'alcool, des drogues ou avoir pris des médicaments.

Un moment d'inattention lors de l'utilisation de l'outil peut entraîner de graves blessures sur les personnes.

b) Portez des équipements de protection. Portez toujours des lunettes de protection. Le fait de porter des équipements de protection personnels tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer, réduit le risque de blessures.

c) Evitez tout démarrage intempestif. S'assurez que l'interrupteur est en position arrêt avant de brancher l'outil au secteur, de le ramasser ou de le porter.

Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.

d) Enlevez tout outil de réglage ou toute clé avant de mettre l'outil en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures.

e) Ne surestimez pas vos capacités. Veillez à garder toujours une position stable et équilibrée. Ceci vous permet de contrôler l'outil dans des situations inattendues.

f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Maintenez cheveux, vêtements et gants éloignés des parties de l'outil en rotation. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement.

g) Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifie que ceux-ci soient effectivement raccordés et qu'ils sont correctement utilisés. L'utilisation des collecteurs de poussière réduit les dangers dus aux poussières.

4) UTILISATION ET EMPLOI SOIGNEUX DE L'OUTIL ELECTROPORTATIF

a) Ne surchargez pas l'outil. Utilisez l'outil électroportatif approprié au travail à effectuer.

Avec l'outil électroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu.

b) N'utilisez pas un outil électroportatif dont l'interrupteur est défectueux. Un outil électroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé.

c) Retirez la fiche de la prise de courant avant d'effectuer des réglages sur l'outil, de changer les accessoires, ou de ranger l'outil. Cette mesure de précaution empêche une mise en fonctionnement par mégarde.

d) Gardez les outils electroportatifs non utilisés hors de portée des enfants. Ne permettez pas l'utilisation de l'outil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils electroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées.

e) Prenez soin des outils electroportatifs. Vérifiez que les parties en mouvement fonctionnent correctement et qu'elles ne soient pas coincées, et contrôlez si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l'outil s'en trouve entravé. Faites réparer les parties endommagées avant d'utiliser l'outil. De nombreux accidents sont dus à des outils electroportatifs mal entretenus.

f) Maintenez les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement.

g) Utilisez les outils électroporatifs, les accessoires, les outils à monter etc. conformément à ces instructions en tenant compte des conditions de travail et du travail à effectuer. L'utilisation des outils électroporatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses. 5) SERVICE a) Ne faites réparer votre outil que par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'outil.

Instructions de sécurité pour SCIES sauteuses

Tenez toujours le câble éloigné des parties mobiles de l'outil; orientez le câble vers l'arrière le plus loin possible de l'outil - Si le câble est endommagé ou rompu pendant le travail, n'y touchez pas, mais débranchez immédiatement la prise N'utilisez jamais d'outil avec un câble endommagé; faites-le remplacer par un technicien qualifié - Ne travaillez pas de matériaux contenant de l'amiant (l'amiant est considéré comme étant Cancérigène) - La poussière de matériaux, tels que la peinture contenant du plomb, certaines espèces de bois, certains minéraux et différents métaux, peut être nocive (le contact avec la poussière ou son inhalation peut provoquer des réactions allergiques et/ou des maladies respiratoires chez l'opérateur ou des personnes se trouvant à proximité); portez un masque antipoussières et travailliez avec un appareil de dépoussiérage lorsqu'il est possible d'en connecter un - Certains types de poussières sont classifiés comme étant Cancérigènes (tels que la poussière de chêne ou de hêtre), en particulier en combinaison avec des additifs de traitement du bois; portez un masque antipoussières et travaillez avec un appareil de dépoussiérage lorsqu'il est possible d'en connecter un - Suivez les directives nationales relatives au dépoussiérage pour les matériaux à travailler - Ne pas utiliser une lame fendue, déformée ou émoussée Fixez solidement la pièce à travailler (une pièce fixée à l'aide de dispositifs de fixation est davantage assurée que si elle était tenue à la main) - Évitez de laisser les mains près de la lame de scie lorsque l'outil est en marche - Enlevez tout corps étranger du tracé avant d'effectuer toute coupe - Débranchez toujours l'outil avant tout réglage ou changement d'accessoire - Portez des lunettes protectrices lors de travaux sur des pièces productrices de copeaux - Faites attention aux vis, clous ou autres éléments qui pourraient se cacher dans la pièce à travailler et qui risqueraient d'endommager très fortement votre outil; enlevez-les avant de commencer le travail

• Contrôlez le fonctionnement de l'outil avant chaque manipulation et, en cas d'anomalies, faites réparer immédiatement par une personne qualifiée; ne jamais ouvrir l'outil soi-même
• Contrôlez toujours si la tension secteur correspond à la tension indiquée sur la plaquette signalétique de l'outil (les outils conçus pour une tension de 230V ou 240V peuvent également être branchés sur 220V)
• En cas d'usage à l'extérieur, branchez l'outil par l'intermédiaire d'un coupe-circuit (FI) avec courant de réaction de 30 mA au maximum, et utilisez uniquement un câble de prolongation spécial pour l'extérieur équipé d'une prise résistante aux éclaboussures
• Le niveau sonore en fonctionnement peut dépasser 85 dB(A) ; munissez-vous de casques anti-bruit
• Lorsque vous rangez votre outil, le moteur doit être coupé et les pièces mobiles complètement arrêtées
• SKIL ne peut se porter garant du bon fonctionnement de cet outil que s'il a été utilisé avec les accessoires d'origine. Utilisez un câble de prolongation complètement déroulé et de bonne qualité d'une capacité de 16 A.
• En cas de dysfonctionnement électrique ou mécanique, mettez directement l'outil hors service et débranchez la fiche.
• Cet outil ne doit pas être utilisé par des personnes de moins de 16 ans

Utilisation

Marche/arrêt ④ - Blocage de l'interrupteur pour marche continue ⑤ Changement des lames de scie 6

Insérez la lame à fond, les dents vers l'avant ⑦

• Sciage à 15° / 30° / 45° (8)
• Réglage de la vitesse de sciage en fonction du matériel à utiliser (9) (4170)

Si l'outil ne marche pas avec la molette C en position 1, sélectionnez une vitesse de sciage plus élevée et ensuite une vitesse plus basse pendant que l'outil marche.

• Aspiration de poussières 10

Ne pas utiliser l'aspirateur quand vous coupez des métaux

• Utilisation de l'outil
• avant de mettre l'outil en marche, toujours assurez-vous que le devant de la semelle soit bien à plat sur la pièce à travailler
• tenez l'outil fermement dans les deux mains pour obtenir pleinement le contrôle de celui-ci

Lorsque vous travaillez, tenez toujours l'outil par la(les) zone(s) de couleur grise ⑪ - s'assurez que toute la surface de la semelle repose bien sur la pièce à travailler ! Avant de retirer l'outil de la pièce à travailler, s'assurez que la lame se soit bien stabilisée - veillez à ce que les fentes de ventilation D ② soient découvertes

Conseils d'utilisation

Utilisez les lames de scie appropriées 12 ! utilisez uniquement les lames avec queue en T - Quand vous coupez des métaux, lubrifiez régulièrement la lame de scie - Pour effectuer une coupe droite précise, guidez l'outil avec la plaque de base le long du côté d'un morceau de bois rectiligne (13) - Faites un avant-trou avant d'effectuer des découpages 14 Couper sans éclats - couvrez la ligne de coupe de plusieurs couches d'un large ruban adhésif avant d'effectuer la coupe - toujours inversez la partie visible de la pierre à travailler Pour des suggestions complémentaires, voyez www.skileurope.com - Niveau de vibrations

Le niveau de vibrations émises indiqué au dos de ce manuel d'instruction (signale par un astérisque) a été mesuré conformément à l'essai normalisé de la norme EN 60745; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées.

• L'utilisation de l'outil dans d'autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d'exposition.
• La mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition. Protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail.

Entretien / service apres-vente

• Gardez toujours votre outil et le câble propres (spécialement les aérations) ! Débranche la fiche avant le nettoyage.
• Si, malgré tous les soins apportés à la fabrication et au contrôle de l'outil, celui-ci devait avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage SKIL
• retournez l'outil non démonté avec votre prévue d'achat au revendeur ou au centre de service après-vente SKIL le plus proche (les adresses ainsi que la vue éclatée de l'outil figurent sur www. skileurope. com)

• Ne jetez pas les outils électriques, les accessoires et l'emballage dans les ordures ménagères (pour les pays européens uniquement)
• conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou électroniques, et à sa transposition dans la législation nationale, les outils électriques usés doivent être collectés séparément et faire l'objet d'un recyclage respectueux de l'environnement
• Le symbole △ vous le rappellera au moment de la mise au rebut de l'outil

4003/4170

CE DELARATION DE CONFORMITE Nous déclarons sous notre propre responsabilité que ce produit est en conformite avec les normes ou documents normalisés suivants: EN 60745, EN 55014, conforme aux réglements 2006/95/CE, 2004/108/CE, 98/37/CE (jusqu'au 28.12.2009), 2006/42/CE (a partir du 29.12.2009).

BRUIT/VIBRATION Mesuré selon EN 60 745 le nivee de la pression sonore de cet outil est 84 (4003)/87 (4170) dB(A) et le nivee de la puissance sonore 96 (4003/4170) dB(A) (déviation standard: 3 dB), et la vibration m / s^2 (methode main-bras).

Dossier technique auprès de: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
