273603 - Hotte aspirante BROAN - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 273603 BROAN au format PDF.
| Type de produit | Hotte aspirante |
| Marque | Broan |
| Modèle | 273603 |
| Dimensions (L x P x H) | 60 x 50 x 15 cm |
| Poids | 8 kg |
| Alimentation | 220-240 V, 50 Hz |
| Puissance moteur | 200 W |
| Nombre de vitesses | 3 |
| Éclairage | 2 ampoules LED |
| Filtre | Filtre à charbon ou métallique |
| Débit d'air | 600 m³/h |
| Niveau sonore | 55 dB |
| Fonctions principales | Extraction d'air, recyclage, éclairage |
| Entretien et nettoyage | Nettoyer les filtres régulièrement, surface avec un chiffon humide |
| Sécurité | Arrêt automatique, protection surchauffe |
| Pièces détachées et réparabilité | Filtres disponibles, ampoules LED |
| Informations générales | Convient pour cuisine jusqu'à 20 m² |
FOIRE AUX QUESTIONS - 273603 BROAN
Questions des utilisateurs sur 273603 BROAN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte aspirante au format PDF gratuitement ! Retrouvez votre notice 273603 - BROAN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 273603 de la marque BROAN.
MODE D'EMPLOI 273603 BROAN
- Utilisez cet appareil uniquement de la manière prévue par le fabricant. Si vous avez des questions, contactez le fabricant à l'adresse ou au numéro de téléphone indiqués dans la garantie.
- Avant d'effectuer l'entretien ou le nettoyage de l'appareil, mettez-le hors tension sur le panneau de service et verrouillez ce dernier pour éviter que l'appareil soit mis sous tension par inadvertance. S'il n'est pas possible de verrouiller le dispositif de déconnexion, apposez un avertissement bien visible (par exemple une étiquette) sur le panneau de service.
- L'installation et le raccordement électrique doivent être effectués par du personnel qualifié conformément à toutes les réglementations et normes en vigueur, y compris celles concernant les constructions cotées pour leur résistance au feu.
- Afin d'éviter un refoulement lors de l'utilisation d'équipements à combustible, une quantité d'air suffisante est nécessaire pour assurer une combustion et un échappement adéquats des gaz à travers le conduit (la cheminée). Suivez les consignes du fabricant de l'équipement chauffant et les normes de sécurité publiées, entre autres, par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), ainsi que les réglementations locales.
- Quand vous découpez ou percez un mur ou un plafond, veillez à ne pas endommager des câblages électriques ou d'autres équipements non visibles.
- N'utilisez pas cette hotte avec un appareil de contrôle de vitesse supplémentaire.
- Les ventilateurs avec conduits doivent toujours évacuer l'air à l'extérieur.
- Pour réduire les risques d'incendie, utilisez uniquement des conduits en métal.
- N'installez pas cet appareil avec le commutateur de déclenchement directement derrière un élément ou un brûleur. La distance minimum entre le commutateur et le bord du brûleur devrait être de 10 mm (4 po).
- On ne devrait jamais porter de vêtements amples ou qui pendent en utilisant cet appareil. Ils risquent d'être enflammés par les brûleurs et les éléments de la surface de cuisson.
- On ne devrait jamais laisser les enfants seuls ou sans supervision à l'endroit où cet appareil est utilisé.
- Cet appareil doit être mis à la terre.
POUR RÉDUIRE LE RISQUE DE FEU DE CUISINIÈRE
- Ne jamais laisser les appareils de cuisson sans surveillance lorsqu'ils sont réglés à feu vif. Les débordements engendrent de la fumée et des déversements graisseux pouvant s'enflammer. Chauffez l'huile lentement, à feu doux ou moyen.
- Mettez toujours la hotte en marche lorsque vous cuisinez à feu vif ou que vous cuisinez des mets flambés.
- Nettoyez souvent les ventilateurs d'aération. Évitez que la graisse ne s'accumule sur le ventilateur ou le filtre.
- Utilisez le bon format de casserole. Servez-vous toujours de casseroles et d'ustensiles appropriés à la dimension de la surface chauffante.
AFIN D'ÉVITER TOUT RISQUE DE BLESSURES LORS D'UN FEU DE CUISINIÈRE, SUIVEZ CES DIRECTIVES\* :
AVERTISSEMENT
- ÉTOUFFEZ LES FLAMMES avec un couvercle hermétique, une plaque à biscuits, où un plateau en métal, puis éteignez le brûleur. PRÉNEZ SOIN D'ÉVITER LES BRULURES. Si les flammes ne s'éteignent pas immédiatement, ÉVACUEZ LES LIEUX ET APPELEZ LES POMPIERS.
- NE SAISISSEZ JAMAIS UNE POÊLE ENFLAMMÉE, vous risquez de vous brûler.
- N'UTILISEZ JAMAIS D'EA Unidetorchons ou de serviettes mouillé(e)s - cela donnerait lieu à une violente explosion de vapeur.
- Utilisez un extincteur UNIQUEMENT si :
A. Vous savez qu'il s'agit d'un extincteur de Classe ABC et savez déjà comment vous en servir.
B. L'incendie est de petite taille et confiné à l'endroit où il a commencé.
C. Les pompiers ont été avisés.
D. Vous pouvez combattre l'incendie en ayant une sortie derrière vous.
* Selon « Kitchen Fire Safety Tips », publié par la NFPA.
ATTENTION
- Uniquement pour l'utilisation intérieure.
- À utiliser uniquement pour la ventilation générale. Ne pas utiliser pour évacuer des vapeurs ou des matières dangereuses ou explosives.
- Pour éviter que le roulement moteur s'endommage et que des hélices deviennent bruyantes ou déséquilibrées, gardez votre appareil à l'abri des poussières de gypse et de construction/rénovation, etc.
- Nettoyez fréquemment les filtres et les surfaces remplies de graisse.
- Ne réparez ou ne remplacez aucune pièce de cet appareil, à moins que ce ne soit spécifiquement recommandé dans ce manuel. Tout autre entretien doit être effectué par un technicien qualifié.
- Pour en savoir plus et connaître les exigences sur le produit, veuillez lire l'étiquette des spécifications.
INSTRUCTIONS POUR MISE À LA TERRE
AVERTISSEMENT - Cet appareil doit être relié à une mise à la terre. En cas de court-circuit électrique, la mise à la terre réduit le risque d'électrocution en fournissant un câble d'évacuation du courant. Cet appareil est muni d'un cordon équipé d'un câble de mise à la terre avec fiche de mise à la terre. La fiche doit être branchée dans une prise de courant correctement installée et mise à la terre.
AVERTISSEMENT - Un mauvais branchement peut entraîner un risque d'électrocution.
Consultez un électricien si les instructions de mise à la terre ne sont pas tout à fait compréhensibles ou si un doute persiste quant à savoir si l'appareil est correctement relié à la terre.
Ne pas utiliser de cordon de rallonge. Si le cordon d'alimentation est trop court, faire installer une prise par un électricien compétent à proximité de l'appareil.
Enregistrez votre produit en ligne à : www.broan.com/register
INSTALLATEUR : Conservez ce manuel pour les besoins de l'inspecteur électrique et du propriétaire.
PROPRIETAIRE : Information sur l'utilisation et entretien à la page 13.
PRÉPARATION
Ce système de ventilateur à tirage vers le bas est conçu pour évacuer les contaminants de l'air lors de l'utilisation d'une surface de cuisson au gaz ou électrique. Il peut être installé dans un îlot, une péninsule ou un comptoir conventionnel appuyé contre un mur.
Cet appareil s'installe facilement en suivant ces trois étapes de base :
- Découpez l'ouverture dans le comptoir.
• Installez l'appareil dans l'armoire. - Raccordez les conduits et effectuez les connexions électriques.
• Installez la surface de cuisson.
Remarque : Le débit d'air élevé de cet appareil peut affecter la flamme de certaines surfaces de cuisson au gaz. Cet effet est NORMAL et inoffensif, mais il peut être corrigé en réduisant la vitesse du ventilateur.
SPÉCIFICATIONS
| VOLTS | AMPÈRES | PCM | CONDUIT |
| 120 4,0 | 500 8,3 X | 25,4 cm (3 1/4 X 10 po) | |

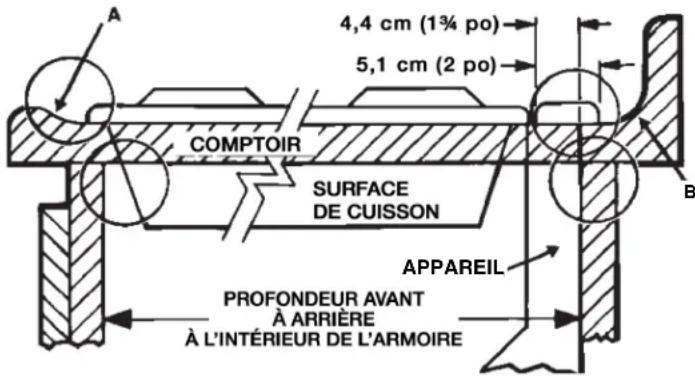

PRISE DES MESURES
-
Reportez-vous aux instructions d'installation de la surface de cuisson pour les dimensions de la surface de cuisson, du découpage du comptoir et des exigences de l'armoire. Le modèle 2730 convient pour la plupart des armoires de 76,2 cm (30 po) et le modèle 2736 convient pour la plupart des armoires de 91,4 cm (36 po). Il est cependant recommandé d'utiliser des armoires plus grandes pour faciliter l'installation.
-
La profondeur des surfaces de cuisson peut varier beaucoup d'un modèle à l'autre. Il est possible que l'installation de ces deux appareils soit particulièrement serrée.

Faites attention particulièrement aux points d'interférence possible soulignés plus haut. Un comptoir à rebord surélevé (A) et/ou à dosseret (B) pourrait ne pas offrir une surface plate suffisante pour permettre une installation adéquate. Notez qu'il faut une surface de comptoir plate de 5,08 cm (2 po) et une distance de 4,45 cm (1 3/4 po) entre le bord arrière de la surface de cuisson et l'intérieur de la section arrière de l'armoire.
PLANIFICATION DES CONDUITS

- Ce système de ventilateur à tirage vers le bas est conçu pour des conduits de 8,3 x 25,4 cm (3 1/4 x 10 po) (ou transformés en conduit rond de 15,3 cm (6 po)). Il y a trois directions possibles d'évacuation disponibles avec un ajustement latéral pour un alignement exact du conduit.
- Pour un meilleur rendement : choisissez le conduit qui permet le trajet le plus court possible avec un minimum de coudes et de transitions. Vérifiez l'emplacement des solives de plancher, les montants des murs, le câblage électrique ou la plomberie pour toute interférence possible. REMARQUE : L'appareil est expédié avec un conduit d'évacuation de 8,3 x 25,4 cm (3 1/4 x 10 po) dirigé vers le BAS. Reportez-vous à « CHANGER LA DIRECTION DE L'ÉVACUATION » de la page 11, si nécessaire.

- Le système fonctionnera de manière plus efficace lorsque les conduits ne dépassent pas 12,2 m (40 pi) de conduit équivalent. Le tableau ci-dessus montre l'équivalent en longueur des coudes et des transitions. La longueur des conduits droits plus l'équivalent des transitions et/ou coudes à utiliser doit être égale ou inférieure à 12,2 m (40 pi).

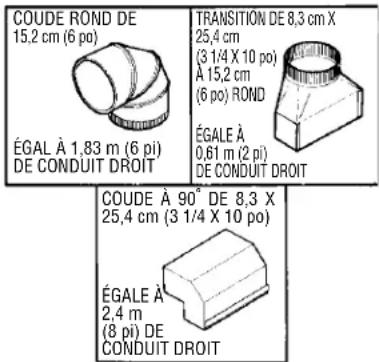

REMARQUE : L'équivalent en longueur pour les différents capuchons de mur et de toit a été pris en considération. Ne les ajoutez pas à ce calcul.
PLANIFICATION DU CÂBLAGE
- Le système de ventilateur à tirage vers le bas consomme 4 ampères et nécessite un circuit de 120 VCA, 60 Hz.
- L'appareil comporte un cordon électrique de 61 cm (2 pi) avec une fiche à trois broches. Prévoyez l'installation d'une prise avec mise à la terre à un endroit permettant le branchement du cordon. (Remarque : Si le modèle 2730 est installé dans une armoire de 76,2 cm (30 po) de largeur ou le modèle modèle 2736 est installé dans une armoire de 91,4 cm (36 po) de largeur, la prise ne peut pas être fixée sur le mur arrière de l'armoire.) La prise peut aussi être montée au mur avec un trou d'accès dans l'armoire.
PRÉPARATION

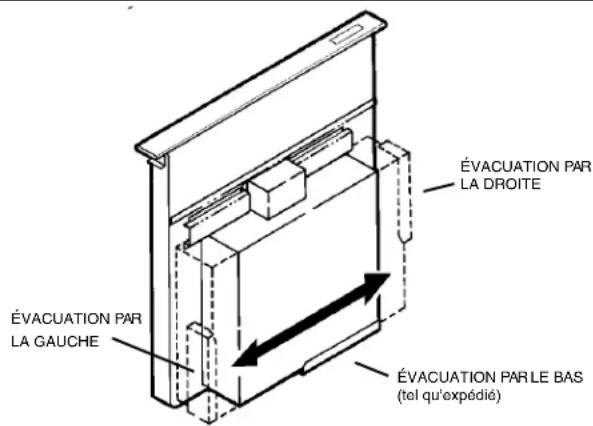

CHANgER LA DIRECTION DE L'ÉVACUATION (optionnel)
Le ventilateur est expédié de façon à son que son évacuation soit dirigée vers le BAS. Suivez ces étapes SEULEMENT si :
Le conduit d'évacuation doit être déplacé pour qu'il n'entrave pas les solives de plancher, la plomberie ou le câblage plus bas;
il faut tourner le conduit d'évacuation vers la DROITE ou la GAUCHE.
Placez l'appareil sur le dos sur une table ou une surface de travail.

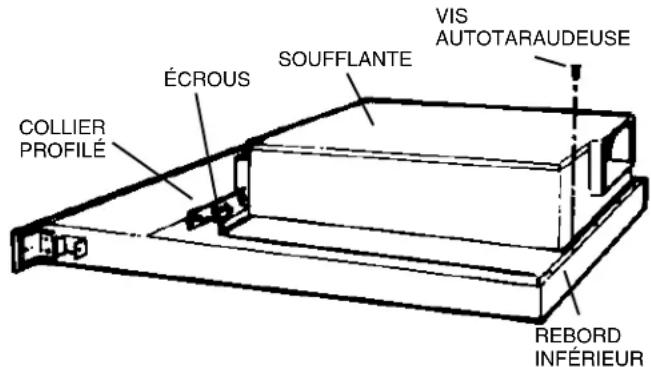

ÉVACUATION VERS LE BAS - DÉPLACER LE VENTILATEUR
VERS LA gAUCHE OU VERS LA DROITE

- Desserrez les 4 écrous et les 2 profilés.
- Glissez le ventilateur à la position voulue.
- Utilisez la plaque incluse pour fermer tout espace ouvert (s'il y a lieu).
- Resserrez les écrous à oreilles pour fixer le dessus du ventilateur et utilisez les vis autotaraudeuses par le rebord inférieur pour fixer le bas du ventilateur.

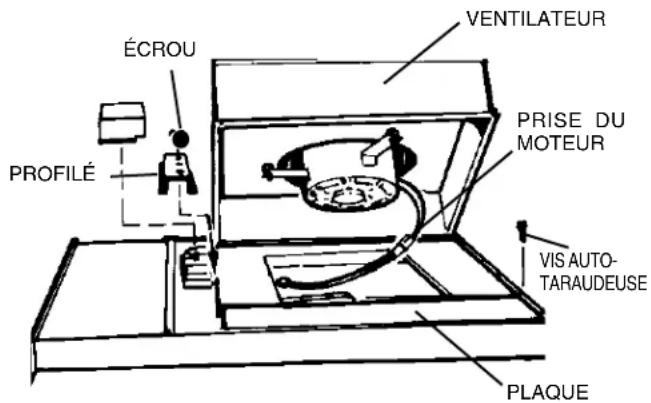

ÉVACUATION VERS LA gAUCHE OU VERS LA DROITE
- Retirez les 4 écrous et les 2 profilés.
- Soulevez le ventilateur avec soin et débranchez la fiche du moteur, si nécessaire. Replacez le ventilateur et REBRANCHEZ LA FICHE DU MOTEUR
- Utilisez la plaque fournie pour fermer l'espace ouvert (s'il y a lieu).
- Replacez les profilés et utilisez les écrous pour fixer le ventilateur à sa nouvelle position.
- Utilisez les vis autotaraudeuses par le rebord inférieur pour fixer le bas du ventilateur.

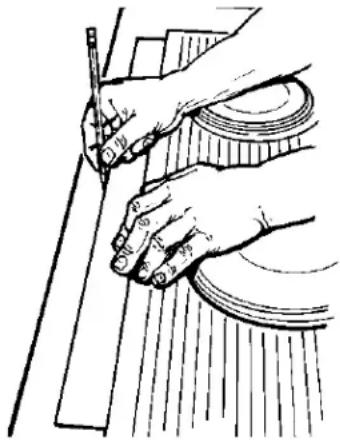

DÉCOUPAgE DU COMPTOIR
- Tracez et découpez la forme de la table de cuisson suffisamment vers l'AVANT afin de pouvoir insérer l'appareil derrière elle.
- Insérez la table de cuisson et glissez-la aussi loin que possible vers l'avant. Centrez-la et alignez-la avec les bords du comptoir.

-
Placez le gabarit de plastique contre le rebord arrière de la table de cuisson et centrez-le. Tracez le contour du gabarit afin de marquer l'ouverture du pour l'appareil.
-
Retirez la table de cuisson du comptoir.
-
Découpez l'ouverture pour l'appareil. Prenez soin de ne pas ébrécher les rebords du comptoir.

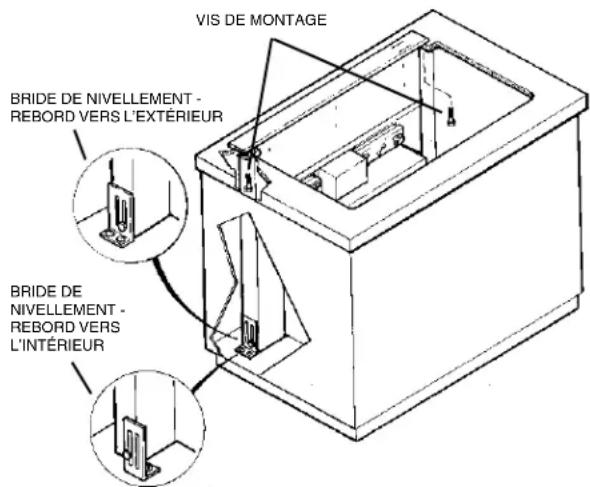

MONTAgE DE L'APPAREIL

- Placez l'appareil dans l'ouverture. Allongez les brides de nivellement jusqu'au plancher de l'armoire pour que l'appareil repose bien droit. (Remarque : vous pouvez enlever les brides de nivellement et les réinstaller dans d'autres positions. Le rebord inférieur peut être retourné vers l'intérieur si les dimensions de l'armoire sont très justes.)
- Fixez l'appareil au comptoir comme suit : Tenez l'appareil contre l'arrière de l'ouverture du comptoir et serrez les 2 vis de montage (à chaque bout de l'appareil) sous le comptoir. Utilisez une cale de bois entre la vis et le dessous des comptoirs de granite.
- Vissez les brides de nivellement au bas de l'armoire. Resserrez les vis maintenant les brides de chaque côté de l'appareil.

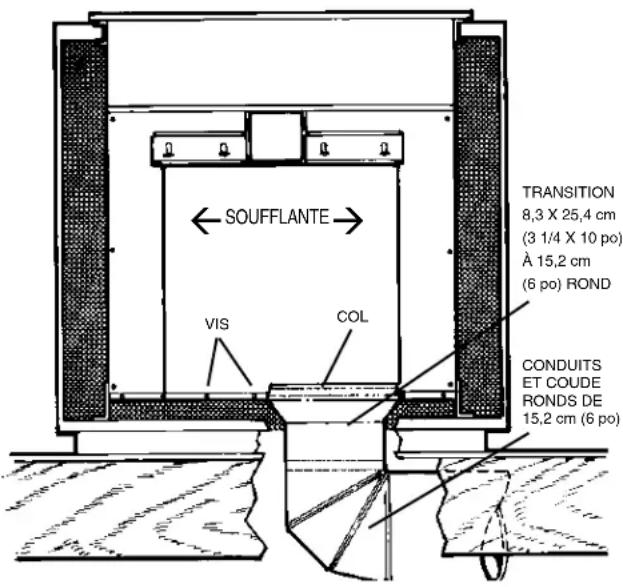

INSTALLATION DES CONDUITS
ATTENTION - AVANT DE DÉCOUPER UN TROU DANS L'ARMOIRE POUR LES CONDUITS : Vérifiez toute interférence avec les solives du plancher, les montants des murs, les câbles électriques ou la plomberie.

- Découpez un trou dans l'armoire ainsi que dans le mur ou le plancher, s'il y a lieu.
- Installez le capuchon de toit ou de mur et travaillez en progressant vers l'armoire. Installez tous les conduits, coudes et transitions comme prévu. Utilisez du ruban adhésif sur tous les joints du conduit pour les rendre sûrs et étanches.
- Raccordez le conduit (et la transition, si nécessaire) au conduit vertical. Au besoin, DESSERREZ les écrous et les vis qui maintiennent le ventilateur en place, et glissez-le à gauche ou à droite pour l'aligner avec le conduit. Resserrez les vis et les écrous.
Remarque : Un collet de 8,3 x 25,4 (3 1/4 x 10 po) est fourni aux installateurs qui préfèrent riveter le conduit à l'appareil. Ceci permet d'enlever le ventilateur et de le remonter facilement pour son entretien sans déplacer.
INSTALLATION DU CÂBLAgE ÉLECTRIQUE
- Installez une boîte électrique standard avec une prise à trois alvéoles dans l'armoire. Vérifiez que le cordon d'alimentation de l'appareil peut l'atteindre facilement.
- Acheminez le câble d'alimentation approprié jusqu'à l'armoire et raccordez-le à la prise.
- Branchez le cordon d'alimentation de l'appareil dans la prise.

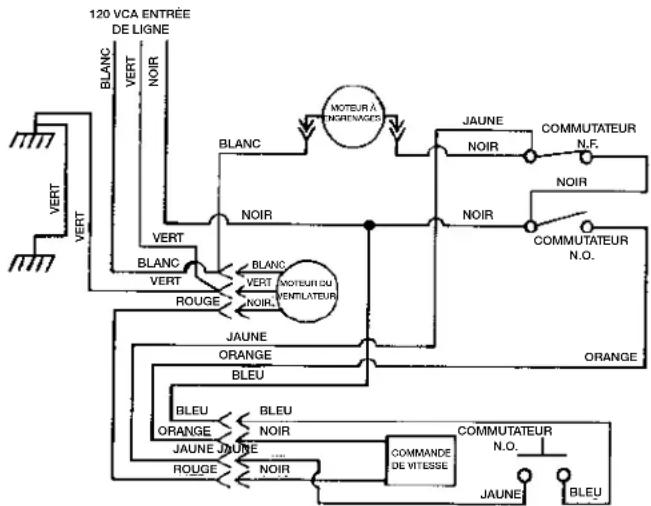

DIAgRAMME DE CÂBLAgE
INSTALLATION DE LA SURFACE DE CUISSON
- Alignez la surface de cuisson avec l'appareil et fixez-la en place.
Remarque : Il est nécessaire de bien aligner la surface de cuisson et l'appareil pour s'assurer qu'il n'y ait aucune obstruction au moment de relever et d'abaisser le conduit d'aération. Il devrait y avoir un écart de 1 à 2 mm (1/32 à 1/16 po) entre l'arrière de la surface de cuisson et l'avant du couvercle du conduit d'aération.
AJUSTEMENT
L'appareil est ajusté en usine pour un bon fonctionnement. Par contre, l'expédition et la manutention peuvent affecter la position du commutateur de déclenchement.

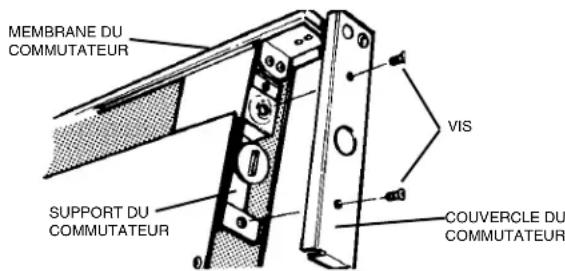

Pour ajuster la position de ce commutateur :
AVERTISSEMENT : Pour éviter toute électrocution possible, des blessures ou la mort, coupez le courant.
- Si l'appareil est branché dans une prise électrique, débranchez-le.
- Soulevez le conduit d'aération et inclinez-le légèrement afin qu'il demeure en position ÉLEVÉE.
- Retirez le couvercle du commutateur du côté droit du conduit d'aération.

- Desserrez les 2 vis retenant le support du commutateur en place. Placez le support du commutateur pour que le commutateur de déclenchement soit en contact avec le dessous de la membrane du commutateur. Resserrez les vis.
- Replacez le couvercle du commutateur, abaissez délicatement le conduit d'aération dans la cheminée et branchez le cordon d'alimentation. Remettez sous tension et vérifiez le fonctionnement.
UTILISATION ET ENTRETIEN
Mettez toujours le ventilateur à tirage vers le bas en marche avant de commencer à cuisiner afin de créer une circulation de l'air dans la cuisine. Laissez aussi fonctionner le ventilateur pendant quelques minutes pour nettoyer l'air après avoir éteint la surface de cuisson. La cuisine sera plus propre et claire.

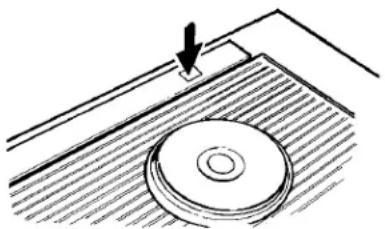

COMMANDES

Mettez le ventilateur à tirage vers le bas en marche en enfonçant le commutateur de déclenchement. Le conduit d'aération montera.

Le ventilateur peut être mis en marche ou arrêté et sa vitesse peut être ajustée avec bouton en retrait du côté droit du conduit d'aération.

Arrêtez le ventilateur à tirage vers le bas en enfonçant le commutateur de déclenchement à nouveau. Le conduit d'aération descendra et le ventilateur s'arrêtera.
Remarque : Pour le fonctionnement le plus pratique, réglez le ventilateur à la vitesse de votre choix. Le ventilateur se mettra en marche à cette vitesse lorsque le commutateur de déclenchement sera enfoncé et le conduit d'aération se relèvera.
UTILISATION ET ENTRETIEN - (suite)
NETTOYAgE
AVERTISSEMENT : Coupez toujours le courant avant de nettoyer l'appareil.
Utilisez un détergent doux convenant aux surfaces peintes. N'UTILISEZ PAS DETOILEABRASIVE, DETAMPON À RÉCURER NI DE POUDRES À RÉCURER. Nettoyez le ventilateur avec un aspirateur. Ne plongez pas le ventilateur dans l'eau.
Lavez les 2 filtres à graisses d'aluminium dans une solution de détergent doux ou au lave-vaisselle. Retirez-les du conduit d'aération en agrippant la languette sur le dessus de chaque filtre.
Remarque : Les filtres sont de tailles différentes. Assurez-vous de les replacer comme ils étaient avant de les retirer (le plus large à gauche), avec les languettes vers le HAUT.
ENTRETIEN
AVERTISSEMENT : Coupez toujours le courant avant tout entretien de l'appareil.
Il faudra peut-être retirer le système du ventilateur à tirage vers le bas de l'armoire pour l'entretien et la réparation de certains composants comme le moteur du ventilateur ou le mécanisme de conduit d'aération.
Coupez d'abord le courant de la surface de cuisson et retirez-la d'abord. Suivez les étapes inverses de la section « MONTAGE DE L'APPAREIL » pour retirer l'appareil de l'armoire.

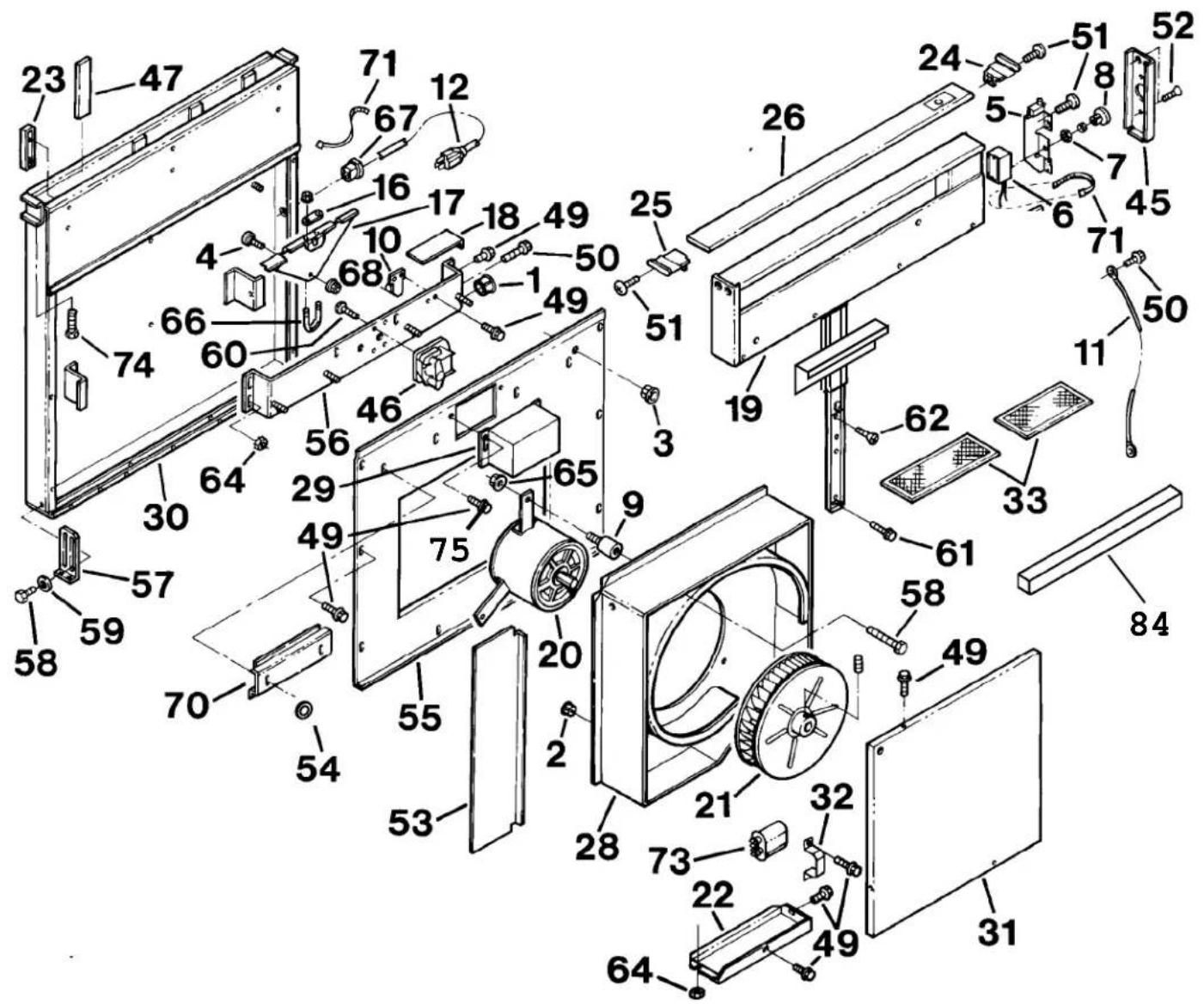

PIÈCES DE RECHANGE
Systèmes de ventilateur à tirage vers le bas Modèles 2730 et 2736
| N° DE DERÉFERENCE | PIÈCENUMéro | DESCRIPTION | QTÉ |
| 1 9340 | 0038 Bague 2,2 cm (7/8 po) 1 | ||
| 2 9940 | 0061 Bague fendue Heyco, 1,6 cm (5/8 po) 1 | ||
| 3 9940 | 0024 Bague Heyco, 1,27 cm (1/2 po) | 1 | |
| 4 9947 | 0016 Rouleau | 1 | |
| 5 | 97011238 | Ensemble de commutateur, vers le haut/bas | 1 |
| 6 9701 | 0714 Faisceau de fils, contrôle de vitesse | 1 | |
| 7 9926 | 0491 Écrou 3/8-32 | 1 | |
| 8 9936 | 0165 Bouton | 1 | |
| 9 9910 | 0484 Isolateur de moteur | 3 | |
| 10 | 97009972 | Ensemble de support du commutateur inférieur | 1 |
| 11 | 97011293 | Fil de masse vert | 1 |
| 12 | 97010993 | Faisceau de fils | 1 |
| 16 | 98007642 | Plaque de secours | 1 |
| 17 | 97018840 | Ensemble de bielle (inclut N° de référence 4, 16, 66, 68 et écrous de montage) | 1 |
| 18 | 98010813 | Couvercle du commutateur | 1 |
| 19 | 98018523 | Ensemble de cheminée (modèle 2730)(inclut N° de référence 5, 8, 19, 45, 51, 52, 71 et 84) | 1 |
| 98018524 | Ensemble de cheminée (modèle 2736) (inclut N° de référence 5, 8, 19, 45, 51, 52, 71 et 84) | 1 | |
| 20 | 99080362 | Moteur (avec condensateur-numéro de référence 73) | 1 |
| 21 9902 | 0247 Roue à ailettes | 1 | |
| 22 9801 | 0810 Extension de boîte de volute | 1 | |
| 23 9971 | 0032 Cale | 3 | |
| 24 | 97011259 | Ensemble du support supérieur, droit | 1 |
| 25 | 97011260 | Ensemble du support supérieur, gauche | 1 |
| 26 | 97011322 | Partie supérieure, inoxydable (modèle 2730) | 1 |
| 97011323 | Partie supérieure, inoxydable (modèle 2736) | 1 | |
| 28 | 97018476 | Ensemble de boîte de volute | 1 |
| 29 | 97011443 | Couvercle du moteur à engrenages | 1 |
| 30 | 97010994 | Ensemble de boîtier de chambre à air (modèle 2730) | 1 |
| 97010992 | Ensemble de boîtier de chambre à air (modèle 2736) | 1 | |
| 31 | 98010809 | Couvercle de boîte de volute | 1 |
| 32 | 98008157 | Bride de condensateur | 1 |
| 33 | 97009786 | Trousse de filtres (modèle 2730) (contient 2 filtres) | 1 |
| 97009787 | Trousse de filtres (modèle 2736) (contient 2 filtres) | 1 | |
| 45 9909 | 0905 Chapeau d'extrémité | 1 | |
| 46 9908 | 0590 Moteur à engrenages | 1 | |
| 47 | 99110850 | Bande coulissante | 4 |
| 49 | 99170245 | Vis, N°8-18 x ,375 SLT HX WS HD | 19 |
| 50 | 99150471 | Vis, N°10-32 x ,500 HX WS BDRH | 2 |
| 51 | 99150491 | Vis, N°8-18 x ,375 SR PH TRH | 6 |
| 52 | 99150488 | Vis, N°8-18 x ,500 N° 5 PH garniture | 2 |
| 53 | 98010802 | Couvercle, ouverture de boîtier de chambre à air (modèle 2730) | 1 |
| 98010803 | Couvercle, ouverture de boîtier de chambre à air (modèle 2736) | 1 | |
| 54 9926 | 0488 Écrou, N°10-24 | 4 | |
| 55 | 98010822 | Couvercle de boîtier de chambre à air (modèle 2730) | 1 |
| 98010823 | Couvercle de boîtier de chambre à air (modèle 2736) | 1 | |
| 56 | 97011500 | Ensemble du support du moteur à engrenages | 1 |
| 57 | 98008159 | Bride de nivellement | 2 |
| 58 9915 | 0536 Vis, 1/4-20 x 5/16 | 5 | |
| 59 9925 | 0927 Rondelle, 1/4 | 2 | |
| 60 | 99150479 | Vis, N°8-32 x 1/2 PH HD MS | 4 |
| 61 9916 | 0356 Vis, N°10-24 x 3/8 SH WH VERROU | 1 | |
| 62 | 99160361 | Vis, N°10-24 x 3/8 PH FL HD LD | 1 |
| 64 9926 | 0488 Écrou, 10-24 HEX | 5 | |
| 65 | 99260477 | Écrou, 1/4-20 WHIZ VERROU | 3 |
| 66 9938 | 0633 Étrier, 10-24 (inclut N° de référence 16 et écrous de montage) | 1 | |
| 67 9940 | 0048 Bague anti-tension | 1 | |
| 68 9326 | 0447 Écrou, rebord hex | 1 | |
| 70 | 98010804 | Attache de boîtier de chambre à air | 2 |
| 71 9327 | 0493 Fil metallique d'attache | 3 | |
| 73 9927 | 1000 Cordensateur | 1 | |
| 74 | 99160384 | Vis, 1/4-20 x 2,000 HEX HD | 2 |
| 75 | 99150415 | N°8-18 x 0,250 PH TR HD BPT | 2 |
| 84 | 99100544 | Joint - Mousse (76,2 cm/30 po) | 1 |
| 99100545 | Joint - Mousse (91,4 cm/36 po) | 1 | |
| ** | 97018534 | Ensemble de ventilateur, complet (inclut les références N° 2, 9, 20, 21, 22, 28, 31, 32, 49, 58, 64, 65 et 73) |
*Quincaillerie standard - s'achète chez un détaillant local.
**Jeu de réparation - contient de nombreuses pièces.
TROUSSES DE PORTE OPTIONNELLES
| N° DE MODÈLE | DESCRIPTION |
| 273001C | Blanc 76,2 cm (30 po) |
| 273002C Biscuit 76,2 cm (30 po) | |
| 273023C Noir 76,2 cm (30 po) | |
| 273601C Blanc 91,4 cm (36 po) | |
| 273602C Biscuit 91,4 cm (36 po) | |
| 273623C Noir 91,4 cm (36 po) |
| Les pièces de rechange peuvent maintenant être commandées de notre site Web. Veuillez nous visiter à www.Broan.com |
PIÈCES DE RECHANGE
Modèles 2730 et 2736
Systèmes de ventilateur à tirage vers le bas

Broan-NuTone garantit à l'acheteur original que les produits vendus en vertu de la présente sont libres de tout vice de matériau ou de fabrication pour une période de un an à compter de la date d'achat originale. CETTE GARANTIE NE COMPORTE AUCUNE AUTRE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS, MAIS SANS S'Y LIMITER, LES GARANTIES TACITES DE VALEUR MARCHANDE OU D'ADAPTATION À UN USAGE PARTICULIER.
Durant cette période de un an, Broan-NuTone réparera ou remplacera gratuitement, à sa discrétion, tout produit ou toute pièce jugés défectueux dans des conditions normales d'utilisation.
CETTE GARANTIE NE S'APPLIQUE PAS AUX TUBES FLUORESCENTS ET AUX DÉMARREURS, NI AUX AMPOULES HALOGÈNES OU INCANDESCENTES, FUSIBLES, FILTRES, CONDUITS, CAPUCHONS DE TOIT, CAPUCHONS MURAUX ET AUTRES ACCESSOIRES POUR CONDUITS. Cette garantie ne couvre pas (a) les frais d'entretien ou de service normaux ni (b) tout produit ou toute pièce soumis à un abus, une négligence, un accident, un entretien ou une réparation inadéquats (autres que ceux effectués par Broan-NuTone), une mauvaise installation ou une installation contraire aux instructions recommandées.
La durée de toute garantie tacite est limitée à la période de un an stipulée pour la garantie expresse. Certains territoires ou provinces interdisant de limiter la durée d'une garantie tacite, la limitation ci-dessus peut ne pas s'appliquer à votre situation.
L'OBLIGATION POUR BROAN-NUTONE DE RÉPARER OU DE REMPLACER LE PRODUIT, À SA DISCRÉTION, CONSTITUE LE SEUL RECOURS DE L'ACHETEUR EN VERTU DE LA PRÉSENTE GARANTIE. BROAN-NUTONE NE PEUT ÊTRE TENUE RESPONSABLE DES DOMMAGES INDIRECTS OU CONSÉCUTIFS NI DES DOMMAGES-INTÉRÊTS PARTICULIERS DÉCOULANT DE L'UTILISATION OU DU RENDEMENT DU PRODUIT. Certains territoires ou provinces ne permettant pas la limitation ou l'exclusion des dommages indirects ou consécutifs, la limitation ci-dessus peut ne pas s'appliquer à votre situation.
La présente garantie vous confère des droits spécifiques reconnus par la loi. D'autres droits pourraient également vous être accordés selon la législation locale en vigueur. La présente garantie remplace toutes les autres garanties précédentes.
Pour vous prévaloir de cette garantie, vous devez (a) aviser Broan-NuTone à l'adresse ou au numéro de téléphone indiqués ci-dessous, (b) donner le numéro de modèle du produit et le numéro d'identification de la pièce et (c) décrire la nature de la défectuosité du produit ou de la pièce. Lors de votre demande de service sous garantie, vous devez présenter une preuve de la date d'achat originale.
