Type de produit	Laveuse-sécheuse (combiné lave-linge et sèche-linge)
Marque	Frigidaire
Modèle	FFLE3911QW
Alimentation électrique (version sècheuse électrique)	240 V, 30 A, 60 Hz, monophasé
Alimentation électrique (version sècheuse à gaz)	120 V, 15 A, 60 Hz, monophasé
Type de prise (sècheuse électrique)	NEMA 10-30R (3 broches) ou NEMA 14-30R (4 broches)
Alimentation en gaz	Gaz naturel ou GPL (nécessite kit de conversion pour GPL)
Alimentation en eau	Eau chaude et froide, pression 206,8 à 827,4 kPa
Type d'évacuation	Conduit métallique rigide ou semi-rigide de 102 mm (4 po) vers l'extérieur
Hauteur minimale de vidange	84 cm (33 po)
Fonctions	Lavage et séchage intégrés, cycles automatiques, options de température et de niveau d'eau
Sécurité	Verrouillage de porte, mise à la terre obligatoire, arrêt manuel de gaz (version gaz), détection de fuite d'eau
Entretien	Nettoyage régulier du filtre à charpie, inspection du conduit d'évacuation, vérification des fuites d'eau
Accessoires disponibles	Trousse d'installation pour maison mobile, kits de tuyaux d'alimentation, étagère de séchage, clé universelle, crayons de retouche
Réparabilité	Pièces de rechange auprès du revendeur ; intervention par un technicien qualifié obligatoire
Documentation	Notice d'utilisation et d'installation disponible en téléchargement PDF gratuit

FOIRE AUX QUESTIONS - FFLE3911QW FRIGIDAIRE

Comment installer correctement la laveuse-sécheuse ?

Suivez les instructions d'installation fournies dans la notice. Déballez l'appareil, retirez les supports de transport, mettez à niveau les pieds, raccordez les tuyaux d'eau et le conduit d'évacuation, puis branchez l'alimentation électrique ou le gaz. Pour les modèles à gaz, faites appel à un installateur qualifié.

Quel type de prise électrique est nécessaire ?

Pour la version électrique, une prise NEMA 10-30R (3 broches) ou NEMA 14-30R (4 broches) avec un circuit dédié de 30 A, 240 V. Pour la version gaz, une prise standard 120 V, 15 A avec mise à la terre.

Quels sont les risques d'incendie à éviter ?

N'utilisez jamais de conduit d'évacuation en plastique ou en aluminium flexible. N'évacuez pas l'air dans un espace clos. Nettoyez régulièrement le filtre à charpie. Ne faites pas fonctionner la sécheuse sans le conduit d'évacuation extérieur.

Comment mettre à niveau l'appareil ?

Placez un niveau sur le dessus de la machine. Utilisez la clé universelle pour ajuster les pieds de mise à niveau jusqu'à ce que l'appareil soit stable horizontalement et latéralement. Les quatre coins doivent reposer fermement sur le sol.

Comment raccorder les tuyaux d'eau ?

Raccordez le tuyau marqué 'CHAUDE' au robinet d'eau chaude et à l'entrée correspondante de la laveuse. Faites de même pour l'eau froide. Serrez les raccords à la main puis avec une pince en effectuant 2/3 de tour. Vérifiez l'absence de fuite.

Comment évacuer l'air de la sécheuse ?

Utilisez un conduit métallique rigide ou semi-rigide de 102 mm (4 po) de diamètre. Assurez-vous que le conduit est le plus court possible et dirigé vers l'extérieur à l'aide d'une bouche d'évacuation approuvée. Scellez les joints avec du ruban métallique.

Que faire en cas d'odeur de gaz ?

Ne mettez aucun appareil en marche, ne touchez pas aux interrupteurs électriques et n'utilisez pas le téléphone de la maison. Évacuez la pièce et appelez le fournisseur de gaz depuis un téléphone voisin. Suivez ses instructions.

Comment entretenir le filtre à charpie ?

Nettoyez le filtre à charpie après chaque cycle de séchage. Retirez-le, enlevez la charpie à la main, rincez-le à l'eau savonneuse si nécessaire, et replacez-le. Inspectez également le conduit d'évacuation tous les 18 mois.

Quels accessoires sont disponibles ?

Les accessoires incluent : trousse d'installation pour maison mobile (n° 137067200), kits de tuyaux d'alimentation (appelez le 866-233-8353), étagère de séchage, clé universelle (n° 137019200) et crayons de retouche (blanc : 5304468812, gris : 5304475700).

Où trouver la notice d'utilisation ?

La notice d'utilisation et d'installation complète est disponible gratuitement en téléchargement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue par email.

MODE D'EMPLOI FFLE3911QW FRIGIDAIRE

de votre Combinaison laveuse/sécheuse

Mesures de sécurité importantes .....22-23

Exigences d'installation ....24-32

Déballage de la laveuse 33

Instructions d'installation ....34-39

Accessoires....40

AVERTISSEMENT

Pour votre sécurité, l'information contenue dans ces instructions doit être suivie afin de réduire les risques d'incendie ou d'explosion ou pour prévenir les dommages matériels, les blessures ou la mort. Vous ne devez ni entreposer, ni utiliser d'essence ou d'autres vapeurs ou liquides inflammables à proximité de cet appareil ou de tout autre appareil électroménager.

⚠ AVERTISSEMENT RI SQUE D'INCENDIE

Lisez toutes les instructions de sécurité suivantes avant d'installer et d'utiliser votre appareil :

• Détruissez le carton d'emballage et les sacs en plastique après avoir déballé l'appareil. Les enfants pourraient les utiliser pour jouer. Le carton recouvert de tapis, les couvertures et les feuilles de plastique peuvent être étanches à l'air et provoquer la suffocation. Déposez tous les matériaux d'emballage dans un conteneur à déchets ou faites en sorte que les enfants ne puissent y avoir accès.
• L'installation et l'entretien de cette sécheuse doivent être réalisés par un installateur qualifié, un technicien de service ou le fournisseur de gaz.
• Installez l'appareil conformément aux instructions du fabricant et aux codes locaux.
• L'installation électrique de la sécheuse doit être conforme aux codes et aux règlements locaux ainsi qu'à la toute dernière édition du National Electrical Code (ANSI/NFPA 70), ou au Canada, au Code canadien de l'électricité (C22.1, article 1).
• L'installation de gaz de la sécheuse doit être conforme aux codes et aux règlements locaux ainsi qu'à la toute dernière édition du Fuel Gas Code (ANSI Z223.1), ou au Canada, au CAN/ACG B149.1-2000. Un robinet d'arrêt manuel distinct doit être installé à moins de 1,83 m (6 pi) de la sécheuse conformément au National Fuel Gas Code, ANSI Z223.1/NFPA 54.
• La sécheuse est classée, en vertu des règlements ANSI Z 21.5.1 ou ANSI/UL 2158 - CAN/CSA C22.2 N° 112 (dernières versions), pour un USAGE DOMESTIQUE uniquement. Il n'est pas recommandé d'utiliser cette sécheuse pour des usages commerciaux, comme des restaurants, des salons de coiffure, etc.
• N'installez pas une sécheuse avec du matériel d'évacuation en plastique ou en feuille métallique flexible. Le matériel de ventilation flexible peut s'écraser facilement et emprisonner la charpie. Ces conditions nuiraient à l'écoulement d'air de votre sécheuse et pourraient accroître le risque d'incendie.
• Les instructions comprises dans ce guide et toute autre documentation fournie avec cet appareil ne sont pas conçues pour couvrir toutes les éventualités ou situations qui pourraient survenir. Vous DEVEZ faire preuve de bon sens et de prudence durant l'installation, l'utilisation et l'entretien de tout appareil ménager.

QUE FAIRE SI VOUS DÉTECTEZ UNE ODEUR DE GAZ :

• Ne mettez pas d'appareil en marche.
• Ne touchez à aucun commutateur électrique; n'utilisez aucun téléphone de votre domicile.
• Évacuez la pièce, le bâtiment ou la zone touchée.
• En utilisant le téléphone d'un voisin, appelez immédiatement le fournisseur de gaz. Suivez ses instructions.
• Si vous ne pouvez joindre votre fournisseur de gaz, appelez les pompiers.

ATTENTION

DANGER DE POI DS EXCESSIF

Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la laveuse/sécheuse.

Conservez ces instructions pour vous y reporter ultérieurement.

Exigences avant l'installation

Outils et matériel nécessaires à l'installation :

• Pince réglable
• Tournevis Phillips à pointe plate et à pointe carrée
• Clé à molette
• Clé à tuyau pour l'alimentation en gaz
• Ruban à fi letage résistant au GPL (pour l'alimentation en gaz naturel ou en GPL)

• Niveau de charpentier
- Évent extérieur
- Conduit d'évacuation de 102 mm (4 po) en métal rigide ou semi-rigide
- Ensemble pour cordon d'alimentation de 240 V à 3 ou 4 fi ls (sécheuse électrique)
• Collier de 10,2 cm (4 po)

• Robinet d'arrêt pour conduite de gaz (sécheuse à gaz)
• Deux raccords-unions à évasement de 1/2 po (1,3 cm) NPT et une conduite fl exible d'alimentation en gaz (sécheuse à gaz)
• Ruban métallique (et non du ruban à conduits)
  • Tuyaux d'alimentation (x2)

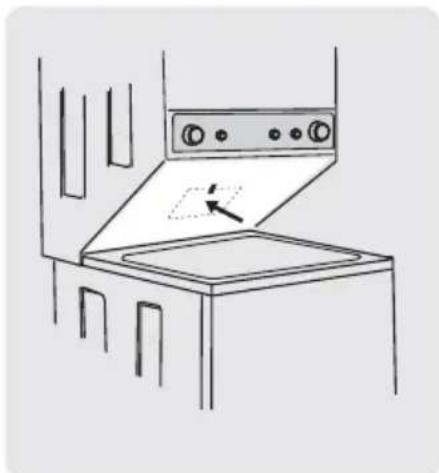

REMARQUE

Les tuyaux ne sont pas inclus avec l'achat laveuse. Voir la section «Accessoires» pour divers trousse de tuyaux d'entrée qui pourrait s'adapter à votre installation.

AVERTISSEMENT

Veuillez lire ces instructions au complet avant d'utiliser l'appareil.

Sachez reconnaître les symboles, les avertissements et les étiquettes de sécurité.

Les mesures de sécurité présentées dans ce guide sont identifi ées par le mot AVERTISSEMENT ou ATTENTION selon le type de risque présenté ci-dessous.

Définitions

Voici le symbole d'avertissement concernant la sécurité. Il est utilisé pour vous avertir des risques de blessures potentiels. Respectez tous les messages qui suivent ce symbole afi n de prévenir les blessures ou la mort.

DANGER

La mention DANGER indique un risque imminent qui causera la mort ou de graves blessures, s'il n'est pas évité.

AVERTISSEMENT

La mention AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures graves ou même la mort.

ATTENTION

La mention ATTENTION signale la présence d'une situation potentiellement dangereuse susceptible de causer des blessures mineures ou moyennement graves si elle n'est pas évitée.

IMPORTANT

IMPORTANT - Cette mention précède des renseignements importants relatifs à l'installation, au fonctionnement ou à l'entretien. Toutefois, ceux-ci n'impliquent aucune notion de danger.

Liste de vérification d'installation

Matériel d'expédition

□ Le support d'expédition en mousse (situé dans la cuve de lavage) a été enlevé et remisé
□ Le support d'expédition en mousse (sous l'appareil) a été enlevé et remisé

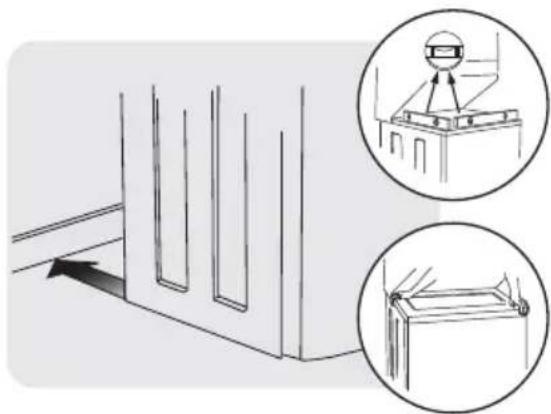

Mise à niveau

L'appareil est au niveau latéralement et de l'avant vers l'arrière
□ Les quatre coins de la caisse reposent fermement sur le plancher

Alimentation en eau

Utilisez seulement les nouveaux tuyau d'entrée d'eau et vérifi er que les rondelles en caoutchouc sont en place.
☐ Le tuyau d'entrée d'eau CHAUDE est raccordé au robinet d'eau CHAUDE et le tuyau d'entrée d'eau FROIDE est raccordé au robinet d'eau FROIDE
□ Les robinets d'eau CHAUDE et d'eau FROIDE sont ouverts
□ Les raccords d'alimentation en eau ou les raccords d'arrivée d'eau de l'appareil ne présentent aucune fuite - refaites une vérifi cation 24 heures plus tard

Tuyau de vidange

□ La colonne montante ou le drain de mur est à une hauteur d'au moins 84 cm (33 po)
☐ Le tuyau de vidange est fixé avec l'attache (incluse dans la cuve)

Conduit d'évacuation

☐ L'air circule librement, il n'y a aucune accumulation de charpie
☐ Le conduit rigide ou semi-rigide de 102 mm (4 po) est le plus court et le plus direct possible
□ Il n'y a AUCUN matériel de ventilation en papier d'aluminium ou en plastique
□ Le système d'échappement doit évacuer l'air a l'extérieur a l'aide d'un évent approuve

Alimentation au gaz (sécheuse au gaz)

□ Le conduit d'alimentation comporte un robinet d'arrêt manuel
Tous les raccords sont étanchéifiés à l'aide de joints certifi és serrés avec une clé
□ Nécessaire de conversion pour système au GPL
L'alimentation en gaz est ouverte
Aucun raccord ne présente de fuite - vérifi ez à l'aide d'eau savonneuse, ne faites JAMAIS cette vérification avec une flamme

Alimentation électrique de 240 V (sécheuse électrique)

Le cordon d'alimentation est certifié NEMA 10-30R ou 14-30R et il fi xé solidement avec toutes les vis dans le bornier

□ Un réducteur de tension certifié est installé

□ Le couvre-borne est installé avant la première mise en marche

Alimentation en électricité

□ Le système électrique de la maison est sous tension
□ L'appareil est branchée

Vérifications finales

□ Vous avez lu entièrement les Instructions d'Installation et le Guide d'Utilisation et d'Entretien
L'eau entre dans la cuve lorsqu'un cycle démarre. La porte se verrouille et le tambour tourne lorsqu'un cycle démarre.
□ La carte d'enregistrement est envoyée

EXI GENCES D'INSTALLATION

REMARQUE

Étant donné les variations de tension possibles, l'utilisation de cette sécheuse avec une source d'alimentation produite par une génératrice à essence, solaire ou éolienne ou par toute autre source d'alimentation différente de celle fournie par les services publics n'est pas recommandée.

Exigences électriques pour les ensembles laveuse/ sécheuse avec sécheuse électrique

CIRCUIT - Circuit indépendant de 30 ampères avec fusible temporisé ou disjoncteur de 30 A.

ALIMENTATION ÉLECTRIQUE - Câble monophasé à trois ou quatre fils, 240 volts, 60 Hz; courant alternatif.

IMPORTANT

Cette l'appareil est mise à la terre par le fil d'alimentation neutre, sauf si elle est destinée à la vente au Canada. Il est impératif d'utiliser un cordon d'alimentation à 4 fils lorsque l'appareil est installé dans une région où la mise à la terre par le fil d'alimentation neutre est interdite. La mise à la terre par le fil d'alimentation neutre est interdit pour : (1) un nouveau circuit de dérivation, (2) les maisons mobiles, (3) les véhicules récréatifs, et (4) les régions où les codes locaux ne permettent pas la mise à la terre par le fil d'alimentation neutre.

PRISE - Prise NEMA 10-30R ou NEMA 14-30R située de manière à permettre l'accès au cordon d'alimentation lorsque la sécheuse est à sa position de fonctionnement.

CONNEXION DE MISE À LA TERRE - Consultez la rubrique « Exigences de mise à la terre » dans la section d'installation électrique.

TROUSSE DE CORDON D'ALIMENTATION À TROIS FILS (non fournie)

Prise à 3 alvéoles

(NEMA type 10-30R)

La sécheuse DOIT utiliser un cordon d'alimentation à trois fi Is NEMA 10-30 de type SRDT d'une capacité de 240 volts (c.a.) et d'au moins 30 ampères, avec trois connecteurs ouverts embrochables avec extrémités renversées, ou connecteurs à boucle fermée, spécialement indiqués pour une utilisation avec une sécheuse. Pour les instructions de raccordement du cordon à 3 fi Is, consultez la section CONNEXIONS ÉLECTRIQUES POUR UN SYSTÈME À TROIS FILS.

TROUSSE DE CORDON D'ALIMENTATION À QUATRE FILS (non fournie)

Prise à 4 alvéoles

(NEMA type 14-30R)

La sécheuse DOIT utiliser un cordon d'alimentation à quatre fi ls NEMA 14-30 de type SRDT d'une capacité de 240 volts (c.a.) et d'au moins 30 ampères, avec quatre connecteurs ouverts embrochables avec extrémités renversées, ou connecteurs à boucle fermée, spécialement indiqués pour une utilisation avec une sécheuse. Pour les instructions de raccordement du cordon à quatre fi ls, consultez la section CONNEXIONS ÉLECTRIQUES POUR UN SYSTÈME À QUATRE FILS.

REMARQUE

Les appareils destinées à la vente au Canada sont munies d'un cordon d'alimentation à 4 fi Is (NEMA 14-30R).

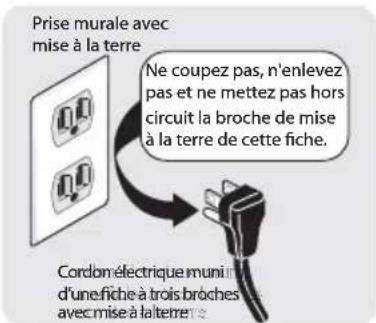

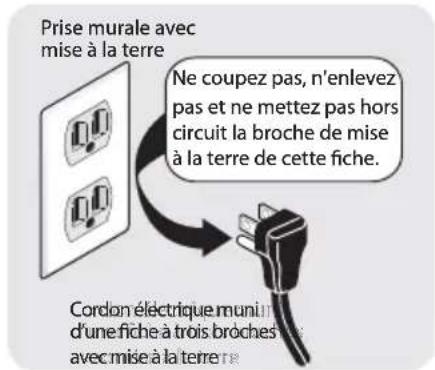

Exigences électriques pour les ensembles laveuse/ sécheuse avec sécheuse à gaz

CIRCUIT - Circuit indépendant de 15 ampères, polarisé et mis à la terre, avec fusible temporisé ou disjoncteur de 15 A.

ALIMENTATION ÉLECTRIQUE - Câble monophasé à deux fi Is mis à la terre, 120 volts, 60 Hz; courant alternatif.

CORDON D'ALIMENTATION - La sécheuse est dotée d'un cordon d'alimentation de 120 volts à trois fi ls.

CONNEXION DE MISE À LA TERRE - Consultez la rubrique « Exigences de mise à la terre » dans la section d'installation électrique.

Exigences relatives à l'alimentation en gaz

AVERTISSEMENT

RISQUE D'EXPLOSION

Un tuyau en cuivre sans revêtement se corrode lorsqu'il entre en contact avec le gaz naturel, entraînant des fuites. Utilisez SEULEMENT des tuyaux en fer noir, en acier inoxydable ou encore en cuivre avec revêtement en plastique pour l'alimentation en gaz.

1 L'installation DOIT être conforme aux codes locaux ou au code national sur le combustible, ANSI Z223.1 (dernière version), s'il n'existe pas de codes locaux.
2 Le tuyau d'alimentation en gaz doit être d'un diamètre intérieur de 1,27 cm (1/2 po).
3 Si les codes le permettent, un tuyau métallique fl exible peut être utilisé pour raccorder votre sécheuse au tuyau d'alimentation en gaz. Le tuyau DOIT être fabriqué en acier inoxydable ou en laiton avec revêtement en plastique.

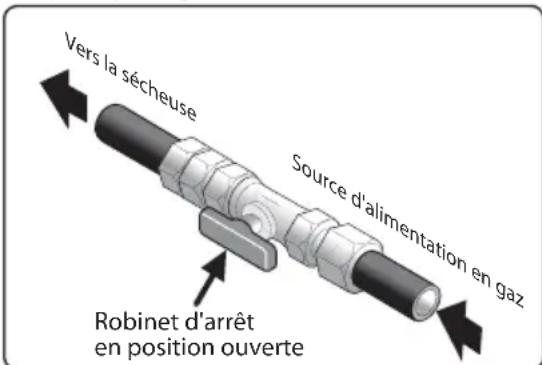

4 Le tuyau d'alimentation en gaz DOIT être muni d'un robinet d'arrêt distinct conformément à la norme B149.1, Code d'installation du gaz naturel et du propane.
5 Un orifice taraudé de 0,32 cm (1/8 po) bouché, accessible pour le branchement de la jauge d'essai, DOIT être installé directement en amont du branchement du tuyau d'alimentation en gaz avec la sécheuse.
6 Cette sécheuse DOIT être débranchée de la canalisation de gaz pendant toute vérification de pression de la canalisation de gaz à des pressions supérieures à 3,45 kPa (1/2 lb/po2).
7 Cette sécheuse DOIT être isolée de la canalisation de gaz pendant toute vérifi cation de pression de la canalisation de gaz à des pressions égales ou inférieures à 3,45 kPa (1/2 lb/po2).
8 Les branchements d'alimentation en gaz doivent être conformes à la norme Connectors for Gas Appliances (Raccords pour appareils au gaz) ANSI Z21.24.

Exigences relatives à l'alimentation en eau

Les robinets d'eau chaude et d'eau froide DOIVENT être installés à une distance de 107 cm (42 po) ou moins de l'arrivée d'eau de votre laveuse. Les robinets DOIVENT être de 1,9 cm (3/4 po) et fi letés en fonction d'un raccordement de tuyau de laveuse. La pression de l'eau DOIT se situer entre 206,8 et 827,4 kPa (30 et 120 lb/po²). La différence de pression entre l'eau chaude et l'eau froide ne doit pas dépasser 68,9 kPa (10 lb/po²). Le service des eaux de votre localité peut vous informer sur la pression de votre alimentation en eau.

REMARQUE

L'utilisation de rondelles pour l'approvisionnement en eau à faible pression d'admission allongera le temps de remplissage et peut ralentir l'achèvement du cycle de lavage.

EXI GENCES D'INSTALLATION

Exigences relatives au système d'évacuation

1 Le drain doit pouvoir évacuer 64,3 L (17 gal) d'eau à la minute.
2 Tuyau d'évacuation d'au moins 3,18 cm (1-1/4 po) de diamètre.
3 Le tuyau d'évacuation doit être situé entre une hauteur minimale de 84 cm (33 po) et une hauteur maximale de 244 cm (96 po)

REMARQUE

Pour les installations exigeant un plus long tuyau d'évacuation, demandez à un technicien qualifié de procéder à l'installation du tuyau conformément aux spécifi cations du modèle de votre laveuse (un tuyau plus long peut être acheté auprès d'un distributeur de pièces autorisé). Pour les systèmes d'évacuation dans le plancher, installez un ensemble de siphon (disponible dans une quincaillerie de votre région).

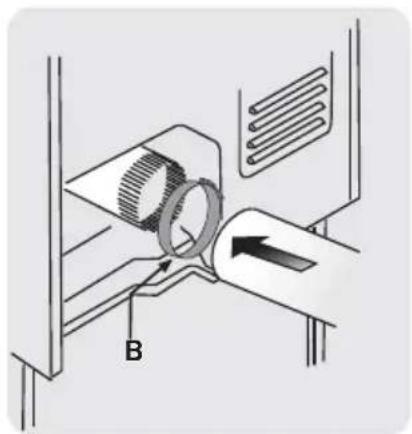

Exigences du système d'évacuation

Utilisez seulement des conduites métalliques rigides ou flexibles d'au moins 102 mm (4 po) de diamètre, et une bouche d'évacuation qui possède un ou des volets qui s'ouvrent lorsque l'appareil est en fonction. Lorsque la sécheuse s'arrête, les volets se ferment automatiquement pour empêcher les infiltrations d'air, d'insectes et de rongeurs. Pour éviter de bloquer la sortie, gardez un espace minimal de 30,5 cm (12 po) entre le bas de la bouche d'évacuation et le sol ou toute autre obstruction.

AVERTISSEMENT

RISQUE D'INCENDIE

Le non-respect de ces instructions pourrait augmenter démesurément les temps de séchage et entraîner des risques d'incendie.

Vous trouverez ci-dessous les exigences pour l'utilisation adéquate et sécuritaire de votre appareil.

AVERTISSEMENT

RISQUE D'INCENDIE

N'installez pas une sécheuse avec du matériel d'évacuation en plastique ou en feuille métallique flexible. Le matériel de ventilation flexible peut s'écraser facilement et emprisonner la charpie. Ces conditions nuiraient à l'écoulement d'air de votre sécheuse et pourraient accroître le risque d'incendie.

Si votre système actuel utilise une conduite en plastique ou en feuille métallique, remplacez-la par une conduite métallique rigide ou semi-rigide. De plus, assurez-vous que la conduite en place est libre de charpie avant d'installer la conduite de sécheuse.

Exigences de système d'évacuation (suite)

AVERTISSEMENT

RI SQUE D'INCENDIE

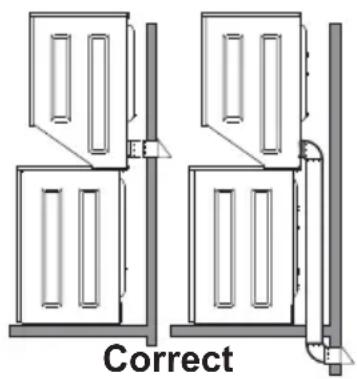

Une sécheuse doit être évacuée vers l'extérieur. N'évacuez pas une sécheuse dans une cheminée, un mur, un plafond, un grenier, un vide sanitaire ou dans tout espace clos d'un bâtiment. La sécheuse produit de la charpie infl ammable. Si la sécheuse n'est pas évacuée vers l'extérieur, de la charpie pourrait être évacuée dans l'aire de buanderie. L'accumulation de charpie dans toute pièce de la maison peut entraîner des risques pour la santé et des risques d'incendie.

La sécheuse doit être branchée à une évacuation extérieure. Inspectez régulièrement l'ouverture de l'évacuation extérieure et retirez toute accumulation de charpie près de l'ouverture et de la région avoisinante.

AVERTISSEMENT

RI SQUE D'INCENDI E

• Ne laissez pas de matière combustible (par exemple : des vêtements, des rideaux, du papier) entrer en contact avec le système d'évacuation. La sécheuse NE DOIT PAS être évacuée dans une cheminée, un mur, un plafond, ou dans tout espace confi né d'un bâtiment qui pourrait accumuler la charpie, entraînant un risque d'incendie.
• Ne placez pas de grillage à l'extrémité du système d'évacuation, ni de vis, de rivet ou autre fixation de manière à ce qu'ils se prolongent dans la conduite du système d'évacuation. De la charpie pourrait s'accumuler sur le grillage, les vis ou les rivets, et obstruer l'écoulement d'air dans le système, entraînant un risque d'incendie et l'augmentation des temps de séchage. Utilisez une bouche d'évacuation approuvée pour terminer la conduite à l'extérieur, et scellez tous les joints avec du ruban métallique. Toutes les extrémités mâles des conduites doivent être installées en aval relativement au sens de l'écoulement d'air.

AVERTISSEMENT

RISQUE D'INCENDIE

Le fait de dépasser la longueur de conduites ou le nombre de coudes indiqués dans les tableaux de « LONGUEUR MAXIMALE » peut entraîner l'accumulation de charpie dans le système. Toute obstruction au système d'évacuation peut entraîner un risque d'incendie, en plus d'accroître le temps de séchage.

Nombre de tours à 90°	LONGUEUR MAXIMALEpour le conduit en métal rigide de 102 mm (4 po)
	TYPE DE BOUCHE D'ÉVACUATION
	(De préférence)
		let:
0 56	ft. (17 m) 42 ft. (13 m)
1 48	ft. (14.5 m) 34 ft. (10.5 m)
2 40	ft. (12 m) 26 ft. (8 m)
3 32	ft. (9.5 m) 18 ft. (5.5 m)

AVERTISSEMENT

RI SQUE D'INCENDIE

• N'installez pas de matériel de ventilation en plastique ou en aluminium fl exible.
• Si vous installez du matériel de ventilation semi-rigide, il est nécessaire que la longueur du conduit soit égale ou inférieure à 2,4 m (8 pi).

Exigences de système d'évacuation (suite)

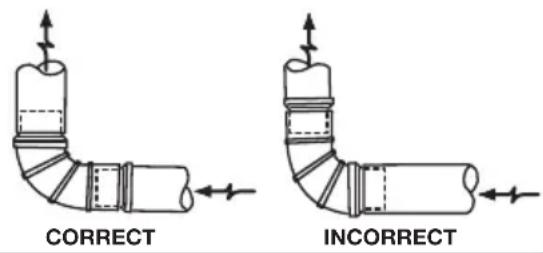

Installez les raccords mâles dans le bon sens :

Pour une installation où le système d'évacuation n'est pas décrit dans les tableaux, la méthode suivante doit être utilisée pour vérifi er la conformité du système :

1 Branchez un manomètre à tube incliné ou un manomètre numérique entre la sécheuse et le point où l'évacuation est raccordée à la sécheuse.
2 Réglez la minuterie de la sécheuse, la température à duvetage (refroidissement), et mettez l'appareil en fonction.
3 Relevez le résultat du manomètre.
4 La contre-pression du système NE DOIT PAS être supérieure à 15.5 mm (0.6 po) de colonne d'eau. Si la contre-pression du système est inférieure à 15.5 mm (0.6 po) de colonne d'eau, le système est conforme. Si la lecture du manomètre indique une colonne d'eau supérieure à 15.5 mm (0.6 po), le système est trop restreignant et n'est pas conforme.

Bien que l'orientation verticale du système d'évacuation soit acceptable, certaines circonstances pourraient influer sur le rendement de l'appareil.

• Seule une conduite métallique rigide doit être utilisée.
• L'évacuation verticale par le toit peut entraîner le phénomène de contre-tirage, ce qui accroît la restriction du système d'évacuation.
• L'acheminement de la conduite d'évacuation dans un endroit non isolé peut entraîner de la condensation et l'accumulation plus rapide de charpie.
• Le fait de comprimer ou de pincer le système d'évacuation entraînera l'augmentation de la restriction dans le système.
• Le système d'évacuation doit être inspecté et vérifi é au moins tous les 18 mois avec un usage normal. Plus l'appareil est utilisé, plus la période de vérifi cation du système et de la bouche d'évacuation doit être raccourcie.

Direction d'évacuation

L'évacuation du combiné laveuse/sécheuse par un circuit d'évacuation arrière peut se faire de quatre (4) façons:

1. En ligne droite.
2. Vers le bas (8 po [20,32 cm] de longueur pour un conduit de 4 po [10,16 cm] rigide & 1 coude vers le bas).

3. A gauche (8 po [20,32 cm] de longueur pour un conduit de 4 po [10,16 cm] rigide, 1 coude vers le bas & 1 coude à gauche).

4. A droite (8 po [20,32 cm] de longueur pour un conduit de 4 po [10,16 cm] rigide, 1 coude vers les bas & 1 coude à droite).

Pour une évacuation vers la haut, ajoutez une longueur de 11 po (28 cm) de conduit standard de 4 pouces (102 mm) et un coude de 90°. L'appareil se situera à une distance d'environ 4.5 po (11,5 cm) du mur (une évacuation sans dégagement au mur peut se faire en passant sous la sécheuse puis sur les côtés).

Un registre d'évacuation aligné directement avec la sortie d'évacuation de la sécheuse peut être installé directement dans le mur extérieur. Pour une évacuation vers le haut, ajoutez eu longueur de 11 po (27,94 cm) de conduit standard de 4 po (10,16 cm) et un coude de 90°. L'appareil se situera à une distance d'environ 4.5 po (11,43 cm) du mur (une évacuation sans dégagement au mur peut se faire en passant sous les sécheuse puis sur les côtés). Pour évacuer sur le côté ou vers le bas, ajoutez une longueur de 8 po (20,32 cm) de conduit standard de 4 po (102 mm) et un coude de 90°.

Consultez également la section Exigences de Dégagement à la page suivante.

Installation dans une maison usinée ou mobile

1 L'installation DOIT être conforme à la norme Manufactured Home Construction and Safety Standard, titre 24 CFR, article 32-80 (anciennement désignée comme la Federal Standard for Mobile Home Construction and Safety, titre 24, HUD, article 280) ou à la norme CAN/CSAZ240 MH.
2 La sécheuse DOIT être évacuée vers l'extérieur (à l'air libre et non sous la maison mobile) avec une gaine métallique ininfl ammable. La conduite métallique doit posséder un diamètre de 10,16 cm (4 po) et ne contenir aucune obstruction. De préférence, utilisez une conduite métallique rigide.
3 Si la sécheuse est évacuée par le plancher et que l'espace sous la maison mobile est cloisonné, le système d'évacuation DOIT se terminer à l'extérieur

de la cloison et être fixé solidement à la structure de la maison.

4 Reportez-vous aux sections précédentes de ce guide relativement aux autres exigences d'évacuation importantes.
5 Lors de l'installation d'une sécheuse à gaz dans une maison mobile, des dispositions doivent être prises pour permettre l'entrée d'air d'appoint de l'extérieur. Cette installation ne doit pas mesurer moins de deux fois la surface de la bouche d'évacuation.
6 L'installateur DOIT ancrer cette combinaison laveuse/sécheuse d'installation de maison mobile, n° de pièce 137067200.

Installation dans un Endroit en Retrait ou une Armoire

1 Une sécheuse installée dans une chambre à coucher, une salle de bains, un renfoncement ou un placard DOIT être évacuée vers l'extérieur.
2 Aucun autre appareil à combustion ne doit être installé dans le même placard que la sécheuse.
3 Votre sécheuse a besoin d'espace pour assurer une ventilation adéquate.

N'INSTALLEZ PAS votre sécheuse dans un placard muni d'une porte pleine

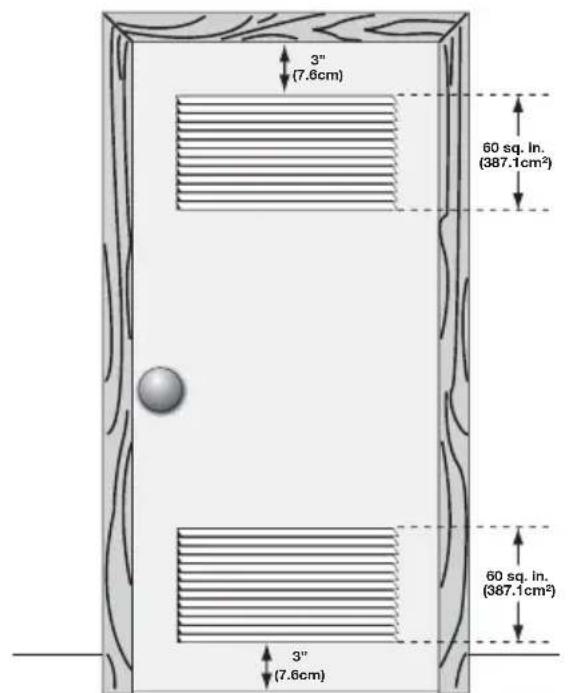

4 Porte de placard assurant une ventilation requise : Une ouverture d'au moins 774,2 cm2 (120 po2), divisée également au-dessus et au-dessous de la porte, est requise. Les ouvertures doivent être situées à 7,6 cm (3 po) du haut et du bas de la porte. Les ouvertures ne doivent pas être obstruées lorsqu'une porte est installée. Une porte à persiennes dont les ouvertures sur l'ensemble de la porte sont équivalentes aux recommandations peut être utilisée.

Exigences de dégagement

DÉGAGEMENTS MINIMAUX - Centimètres (pouces)
	CÔTÉS ARRIÈRE DESSUS AVANT
Alcôve 0"	(0 cm) 0" (0 cm) 1" (2.5 cm) n/a
Placard 0"	(0 cm) 0" (0 cm) 1" (2.5 cm) 1" (2.5 cm)

AVERTISSEMENT

RI SQUE D'EXPLOSION

N'installez pas la sécheuse là où de l'essence ou autres matières inflammables sont entreposées. Si la sécheuse est installée dans un garage, elle doit être placée au moins à 45,7 cm (18 po) du sol. Le non-respect de cette recommandation peut entraîner un choc électrique, une explosion, un incendie ou même la mort.

IMPORTANT

N'INSTALLEZ PAS VOTRE SÉCHEUSE :

1 À un endroit exposé aux écoulements d'eau ou aux aléas des conditions météorologiques extérieures. La température ambiante ne devrait jamais tomber sous 15,6 °C (60 °F) afin d'optimiser l'efficacité du détergent.
2 À un endroit où elle entrera en contact avec des rideaux ou tout autre objet qui nuirait à l'écoulement de l'air de combustion ou de ventilation.
3 Sur un tapis. Le plancher DOIT être solide et présenter une pente inférieure à 2,5 cm (1 po). Afin d'éviter les vibrations et le déplacement de l'appareil, il peut être nécessaire de renforcer le plancher.

Dimensions de la Combinaison laveuse/ sécheuse

^1 Longueur du cordon d'alimentation de la sécheuse à gaz, environ 152.5 cm (60 po).

^2 Longueur du tuyau entre le collier et l'extrémité du tuyau, environ 131 cm (51.5 po).

Installation électrique

Vous trouverez ci-dessous les exigences pour l'installation électrique adéquate et sécuritaire de votre appareil. Le non-respect de ces instructions pourrait entraîner le risque de choc ou d'incendie.

AVERTISSEMENT

RI SQUE DE CHOC ÉLECTRI QUE

• Cet appareil DOIT être adéquatement mis à la terre. La mise à la terre inadéquate de la sécheuse pourrait entraîner des risques de choc électrique. Suivez les instructions de ce guide pour une mise à la terre adéquate.
• N'utilisez pas de rallonge avec cet appareil. Certains cordons prolongateurs ne sont pas conçus pour la quantité de courant électrique utilisé par cette sécheuse et pourraient fondre, entraînant des risques de choc électrique ou d'incendie. Placez la sécheuse à une distance de la prise convenant à la longueur de la rallonge, permettant d'installer la rallonge lâchement. Reportez-vous aux exigences de préinstallation de ce guide pour savoir quel cordon d'alimentation acheter.

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRI QUE

• Un réducteur de tension certifié UL doit être installé sur le cordon d'alimentation. Si le réducteur de tension n'est pas installé, le cordon peut être arraché de l'appareil ou coupé par tout mouvement, ce qui entraînerait un risque de choc électrique.
• N'utilisez pas une prise avec câblage en aluminium avec un cordon d'alimentation et une fiche avec fils en cuivre (ou l'inverse). Une réaction chimique se produit entre l'aluminium et le cuivre, ce qui pourrait entraîner un court-circuit. Il faut utiliser un cordon, une fiche et une prise avec des fils en cuivre.

REMARQUE

Les sécheuses alimentées par une tension de 208 V posséderont des temps de séchage plus longs qu'une sécheuse alimentée par une tension de 240 V.

Exigences de mise à la terre - Sécheuse électrique (É.-U.)

AVERTISSEMENT

RI SQUE DE CHOC ÉLECTRI QUE

Un raccordement inadéquat du conducteur de mise à la terre de l'équipement peut accroître les risques de choc électrique. En cas de doute quant à la mise à la terre de l'appareil, consultez un électricien qualifié.

Pour une sécheuse avec cordon, mise à la terre :

1 Cet appareil DOIT être mis à la terre. En cas de mauvais fonctionnement ou de panne, la mise à la terre diminue les risques de choc électrique en fournissant au courant électrique une trajectoire de moindre résistance.
2 Après l'achat et l'installation d'un cordon d'alimentation à 3 ou 4 fils doté d'un fil de mise à la terre et d'une fi che de mise à la terre qui

correspond à votre système de câblage, la fi che DOIT être branchée dans un réceptacle cuivré installé et mis à la terre conformément aux codes et règlements locaux. En cas de doute, faites appel à un électricien qualifié.

3 NE MODIFIEZ PAS la fiche fournie avec cet appareil. Si elle ne s'insère pas dans la prise, demandez à un électricien qualifié d'installer la prise adaptée.

Pour une sécheuse avec branchement permanent :

1 La sécheuse DOIT être branchée à un système de câbles métalliques permanents mis à la terre; ou un conducteur de mise à la terre doit être installé avec les conducteurs de circuit et branché à la borne ou au fi I de mise à la terre de l'appareil.

Exigences de mise à la terre - Sécheuse électrique (Canada)

AVERTISSEMENT

RI SQUE DE CHOC ÉLECTRI QUE

Un raccordement inadéquat du conducteur de mise à la terre de l'équipement peut accroître les risques de choc électrique. En cas de doute quant à la mise à la terre de l'appareil, consultez un électricien qualifié.

Pour une sécheuse avec cordon, mise à la terre :

1 Cet appareil DOIT être mis à la terre. En cas de mauvais fonctionnement ou de panne, la mise à la terre diminue les risques de choc électrique en fournissant au courant électrique une trajectoire de moindre résistance.

2 Puisque votre appareil est muni d'un cordon d'alimentation avec fil et fiche de mise à la terre, la fi che doit être branchée dans un réceptacle installé et mis à la terre conformément aux codes et règlements locaux. En cas de doute, faites appel à un électricien qualifié.

3 NE MODIFIEZ PAS la fiche fournie avec cet appareil. Si elle ne s'insère pas dans la prise, demandez à un électricien qualifié d'installer la prise adaptée.

Exigences de mise à la terre - Sécheuse à gaz (É.-U. et Canada)

1 Cet appareil est muni d'une fiche à trois broches (mise à la terre) pour assurer votre protection contre les chocs électriques. Cette fi che doit être branchée directement dans une prise à trois alvéoles correctement mise à la terre.
2 La fiche doit être branchée dans un réceptacle installé et mis à la terre conformément aux codes et règlements locaux. En cas de doute, faites appel à un électricien qualifié.
3 NE MODIFIEZ PAS la fiche fournie avec cet appareil. Si elle ne s'insère pas dans la prise, demandez à un électricien qualifié d'installer la prise adaptée.

Instructions de Déballage

IMPORTANT

Effectuez les étapes suivantes pour prévenir les vibrations, éviter les dommages à l'appareil et maximiser ses performances

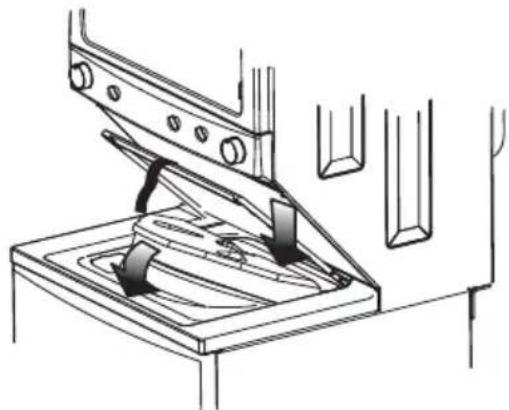

1. Si le bloc de mousse de la cuve a été retiré, remettez-le en place et refixez solidement le couvercle avec le ruban adhésif.

1. Découpez soigneusement les coins avant et arrière du côté gauche du carton restant.

1. Avec l'aide d'une deuxième personne, basculez légèrement la machine à laver sur la gauche avec précaution, comme illustré dans l'image ci-dessous. Retirez d'abord la mousse d'expédition du côté droit uniquement, puis retirez la base de mousse. Conservez ces éléments pour une utilisation ultérieure.

1. Abaissez avec précaution la machine à laver en position verticale et retirez le ruban adhésif retenant le couvercle fermé. Retirez le bloc de mousse et autres articles de la cuve.

Si la machine à laver doit est d'être transportée à une date ultérieure, conservez le tampon de blocage, la base de mousse et le support de cuve.

1. Enlevez l'attache métallique qui retient le tuyau de vidange à l'arrière de la laveuse.
2. N'ENLEVEZ PAS LES ATTACHES PLASTIQUES au côté droit de la laveuse. Ces attaches forment une conduite verticale empêchant le siphonnage de l'eau.

1. Déplacez soigneusement la laveuse à moins de 1 m de son emplacement défi nitif pour commencer son installation.

ATTENTION

DANGER DE POI DS EXCESSIF

Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la laveuse/sécheuse.

INSTRUCTIONS D'INSTALLATION

Connexion de gaz

1 Retirez le capuchon d'expédition de la conduite de gaz à l'arrière de l'appareil.

IMPORTANT

NE RACCORDEZ PAS la sécheuse à une alimentation en propane liquide sans avoir préalablement converti la soupape de gaz. Le nécessaire de conversion au propane liquide doit être installé par un technicien qualifié.

2 Branchez un tuyau semi-rigide ou approuvé d'un diamètre intérieur de 1,27 cm (1/2 po) de la conduite d'alimentation de gaz au tuyau de 0,96 cm (3/8 po) situé à l'arrière de l'appareil. Utilisez un réducteur de 1,27 cm à 0,96 cm (1/2 po à 3/8 po) pour effectuer le raccordement. Utilisez du ruban d'étanchéité résistant à l'action corrosive des gaz à l'état liquide à chaque raccord.

IMPORTANT

La conduite d'alimentation doit être munie d'un robinet d'arrêt approuvé. Ce robinet doit être situé dans la même pièce que la sécheuse et placé de manière à être facilement accessible. Ne bloquez pas l'accès au robinet d'arrêt de l'alimentation de gaz.

3 Ouvrez le robinet d'arrêt dans la conduite d'alimentation de gaz pour permettre au gaz de s'écouler dans le tuyau. Attendez quelques minutes pour que le gaz s'écoule dans la conduite.

4 Vérifiez le système avec un manomètre pour déceler toute fuite. Si vous n'avez pas de manomètre, vérifi ez les raccords en appliquant de l'eau savonneuse sur les connexions.

AVERTISSEMENT

RI SQUE D'EXPLOSION

Ne vérifi ez JAMAIS la présence de fuites à l'aide d'une fl amme nue.

Connexion électrique (sauf au Canada) - cordon à 3 fi Is

Prise à 3 alvéoles (NEMA type 10-30R)

AVERTISSEMENT

RI SQUE DE CHOC ÉLECTRI QUE

Le fait de ne pas débrancher l'appareil de sa source d'alimentation en électricité avant son entretien peut causer des blessures, voire la mort.

1 Coupez l'alimentation à la prise.
2 Retirez la vis qui fixe le couvercle d'accès du bornier dans le coin supérieur du dos de la sécheuse.
3 Installez un réducteur de tension certifié UL conformément aux instructions du fabricant de cordon d'alimentation ou de réducteur de tension dans l'orifi ce de cordon d'alimentation sous le panneau d'accès. À ce moment, le réducteur de tension devrait être installé lâchement.
4 Passez un cordon de 30 A certifié UL NEMA 10-30 de type SRDT, NON BRANCHÉ, dans le réducteur de tension.
5 Fixez le fil neutre du cordon d'alimentation (fil du centre) à la borne centrale ARGENT du bornier. Serrez bien la vis.
6 Fixez les deux autres fils aux bornes externes en LAITON du bornier. Serrez bien les deux vis.

AVERTISSEMENT

RI SQUE DE CHOC ÉLECTRI QUE

N'effectuez pas de courbe soudaine, et ne pincez pas le câblage ou les conducteurs aux connexions.

7 Suivez les consignes du fabricant pour fixer solidement le réducteur de tension et le cordon d'alimentation.
8 Réinstallez le couvercle du panneau d'accès au bornier.

IMPORTANT

Si vous passez d'un système à quatre fi ls à un système à trois fils, déplacez le fil de mise à la terre interne de la borne centrale du bornier à la vis VERTE à côté du bornier.

INSTRUCTIONS D'INSTALLATION

Connexion électrique (sauf au Canada) - cordon à 4 fi ls

Prise à 4 alvéoles (NEMA type 14-30R)

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE

Le fait de ne pas débrancher l'appareil de sa source d'alimentation en électricité avant son entretien peut causer des blessures, voire la mort.

1 Coupez l'alimentation à la prise.

2 Retirez la vis qui fixe le couvercle d'accès du bornier dans le coin supérieur du dos de la sécheuse.
3 Installez un réducteur de tension certifié UL conformément aux instructions du fabricant de cordon d'alimentation ou de réducteur de tension dans l'orifi ce de cordon d'alimentation sous le panneau d'accès. À ce moment, le réducteur de tension devrait être installé lâchement.
4 Passez un cordon de 30 A certifié UL NEMA 14-30 de type SRDT, NON BRANCHÉ, dans le réducteur de tension.
5 Débranchez le fil de mise à la terre du faisceau électrique interne de la sécheuse (BLANC) de la vis de mise à la terre (VERTE) près du bornier.
6 Fixez le fil de mise à la terre (VERT) du cordon d'alimentation à la caisse avec la vis de mise à la terre (VERTE). Serrez bien la vis.
7 Déplacez le fil de mise à la terre du faisceau électrique interne (BLANC) au bornier et fi xez-le avec le fi l neutre du cordon d'alimentation (BLANC) à la borne centrale ARGENT du bornier. Serrez bien la vis.
8 Fixez les fils ROUGE et NOIR du cordon d'alimentation aux bornes externes en LAITON du bornier. Serrez bien les deux vis.

AVERTISSEMENT

RI SQUE DE CHOC ÉLECTRIQUE

N'effectuez pas de courbe soudaine, et ne pincez pas le câblage ou les conducteurs aux connexions.

9 Suivez les consignes du fabricant pour fixer solidement le réducteur de tension et le cordon d'alimentation.

10 Réinstallez le couvercle du panneau d'accès au bornier.

Mise à niveau de votre appareil

Les bruits excessifs et les vibrations peuvent être évités en mettant correctement la laveuse à niveau.

1 Où l'appareil est à moins de 1,2 m (4 pi) de son emplacement défi nitif, placez un niveau sur le dessus de l'appareil.
2 Utilisez la clé universelle pour ajuster les pieds de mise à niveau de façon à ce que la laveuse soit de niveau d'avant en arrière et latéralement, et qu'elle soit stable aux quatre coins.
3 Appuyez sur chaque coin et chaque côté pour déterminer les endroits qui nécessitent un réglage. Ajustez les pieds de mise à niveau appropriés de manière à ce que la laveuse repose solidement sur ses QUATRE pieds. Gardez les pieds de mise à niveau le plus près possible de la laveuse afi n d'optimiser le rendement de la laveuse.

Branchement de l'entrée d'eau

1 Faites couler de l'eau chaude et froide des robinets pour purger les tuyaux d'eau, pour éliminer toute particule qui pourrait obstruer les grillages des robinets, et pour déterminer quels robinets fournissent l'eau chaude et l'eau froide.

LEM REMARQUE

Les tuyaux ne sont pas inclus avec l'achat appareil. Voir la section «Accessoires» pour divers trousse de tuyaux d'entrée qui pourrait s'adapter à votre installation.

2 Raccordez le tuyau d'entrée d'eau CHAUDE au raccord pour l'eau CHAUDE de la laveuse et le tuyau d'entrée d'eau FROIDE au raccord pour l'eau FROIDE de la laveuse. Serrez fermement à la main. Avec des pinces, serrez chaque raccord de 2/3 de tour. Ne faussez pas le fi letage et ne serrez pas trop.
3 Branchez le tuyau d'entrée d'eau CHAUDE au robinet d'eau CHAUDE, et le tuyau d'eau d'entrée d'eau FROIDE au robinet d'eau FROIDE. Serrez fermement à la main. Avec des pinces, serrez chaque raccord de 2/3 de tour. Ne pliez pas, n'entortillez pas et ne coincez pas les tuyaux d'alimentation en eau.
4 Ouvrir les robinets et s'assurer qu'il n'y a pas de fuite.

INSTRUCTIONS D'INSTALLATION

Conduit d'évacuation

1 Retirez les deux vis fixant le panneau d'accès avant de la sécheuse à la carrosserie de la sécheuse. Soulevez le panneau jusqu'à dégagement des attaches. Retirez le panneau et mettez-le côté.
2 Branchez la conduite d'évacuation au système d'évacuation extérieur. L'utilisation d'un collier (pièce A) de 102 mm (4 po) est recommandée pour raccorder la sécheuse au système d'évacuation. Utilisez du ruban métallique pour sceller les autres joints.
3 Réattacher le panneau d'accès avant de la sécheuse.
4 Faites glisser soigneusement l'appareil à son emplacement définitif. Vérifiez la stabilité de l'appareil en appuyant sur les coins en alternance.

Branchement électrique et branchement du tuyau de vidange

1 Formez un U à l'extrémité du tuyau de vidange avec le tuyau pointé vers la vidange. Placez l'extrémité recourbée du tuyau de vidange dans une cuve ou la conduite des eaux usées et fi xez le tuyau de vidange au moyen d'une attache (incluse dans la trousse d'installation fournie) au tuyau d'évacuation, au tuyau d'entrée, à la cuve à lessive, etc. de façon à ce que le tuyau ne puisse être arraché sous la force de l'eau.

REMARQUE

Le diamètre intérieur de la conduite verticale de vidange doit être d'au moins 3,2 cm (1-1/4 po). Il doit y avoir un brise-vide autour du tuyau de vidange de la conduite verticale. Un tuyau au diamètre trop petit peut entraîner un effet de siphonnage.

IMPORTANT

Assurez-vous que l'alimentation électrique est coupée au disjoncteur ou au boîtier de fusibles avant de brancher le cordon d'alimentation dans une prise électrique.

2 Branchez le cordon d'alimentation à la prise électrique mise à la terre.

3 Ouvrez l'alimentation électrique au disjoncteur ou au boîtier de fusibles.
4 Reportez-vous a Guide d'Utilisation et d'Entretien fourni avec l'appareil. Il contient des renseignements très utiles qui vous permettent d'économiser temps et argent.
5 Faites faire un cycle complet à la laveuse. Vérifiez qu'il n'y a aucune fuite et que la laveuse fonctionne correctement.
6 Pour toute question relative à l'utilisation initiale, veuillez revoir la section intitulée « Liste de vérifi cation avant service » de votre Guide d'utilisation et d'entretien avant d'effectuer une demande de service.
7 Laissez ces instructions à proximité de l'appareil pour vous y reporter ultérieurement.

REMARQUE

Un schéma de câblage se trouve dans le panneau de commande ou sous le couvercle de la sécheuse.

Les sécheuses à gaz qui seront utilisées dans un endroit alimenté par du propane liquide doivent recourir à un nécessaire de conversion avant l'installation.

TROUSSE D'INSTALLATION DE MAISON MOBILE

PIÈCE N° 137067200

Toute installation dans une maison mobile nécessite l'utilisation d'une TROUSSE D'INSTALLATION DE MAISON MOBILE.

KITS TUYAUX D'ALIMENTATION

S'il vous plaît appelez 866-233-8353 (au Canada, 800-265-8352) pour explorer les options de tuyaux d'entrée qui pourrait s'adapter à votre installation spécifi ques.

ÉTAGÈRE DE SÉCHAGE

Selon le modèle que vous avez acheté, il se peut qu'une étagère de séchage ait été incluse dans l'achat initial de votre sécheuse. Si votre modèle ne comprenait pas d'étagère de séchage ou que vous en désirez une autre, il vous est possible d'en commander une.

CLÉ D'APPAREIL UNIVERSELLE

PIÈCE N° 137019200

UNE CLÉ D'APPAREIL UNIVERSELLE est offerte pour faciliter le réglage des pieds de sécheuse ou laveuse.

CRAYONS DE PEINTURE DE RETOUCHE\*

Crayon de retouche Blanc - PIÈCE N° 5304468812

Crayon de retouche Gris - PIÈCE N° 5304475700

* Il se peut que d'autres couleurs soient disponibles. Communiquez avec le marchand qui vous a vendu votre laveuse.

ATTENTION

Tout défaut d'utiliser les accessoires fabriqués ou certifi és par le fabricant pourrait entraîner des blessures, des dommages aux biens ou à la laveuse.

Pièces de rechange :

Si vous devez commander des pièces de rechange pour votre appareil, communiquez avec le marchand qui vous a vendu votre appareil, ou reportez-vous au guide d'utilisation et d'entretien pour obtenir plus de détails.

AVERTISSEMENT

RI SQUE ÉLECTRI QUE

Étiquetez tous les fi Is avant de les débrancher pendant l'entretien des commandes. Des erreurs de câblage pourraient nuire au bon fonctionnement de l'appareil, et même être dangereuses. Vérifi ez le bon fonctionnement de l'appareil après tout entretien.

Todo acerca del

Instalación
