Type de produit	Véhicule utilitaire
Marque	Ford
Modèle	Transit 2010
Année de fabrication	2010
Dimensions (L x l x H)	Environ 5,5 m x 2,0 m x 2,5 m (selon version)
Poids à vide	Environ 2 000 à 3 000 kg (selon version et équipement)
Alimentation	Essence ou Diesel (moteurs 2.2L / 2.3L / 2.4L / 3.2L)
Capacité du réservoir de carburant	Environ 80 à 100 L (selon version)
Transmission	Boîte manuelle ou intégrale (AWD)
Freins	Freins à disque avec ABS
Pneus	Dimensions variables (ex. 215/70 R15) – voir spécifications techniques
Nombre de places	Variable (selon configuration: jusqu'à 9 places)
Équipements de sécurité	Airbags frontaux et latéraux, ceintures 3 points, ISOFIX, ESP, aide au démarrage en côte
Éclairage	Phares halogènes, feux de brouillard avant/arrière, éclairage intérieur
Climatisation	Manuelle, avec chauffage auxiliaire possible
Infodivertissement	Autoradio avec commandes au volant, Bluetooth, USB, AUX
Aide à la conduite	Régulateur de vitesse, limiteur de vitesse, caméra de recul, capteurs de stationnement
Entretien courant	Vidange huile moteur, contrôle liquides (frein, refroidissement, lave-glace), remplacement fusibles et ampoules
Batterie	12 V, capacité selon version
Réparabilité	Pièces disponibles chez Ford ; manuel décrit procédures de maintenance de base

FOIRE AUX QUESTIONS - TRANSIT 2010 FORD

Comment déverrouiller les portes en cas de télécommande déchargée ?

Utilisez la clé métallique insérée dans la serrure de la porte conducteur. Tournez la clé en position déverrouillage. Le système d'immobilisation se désarme automatiquement au contact.

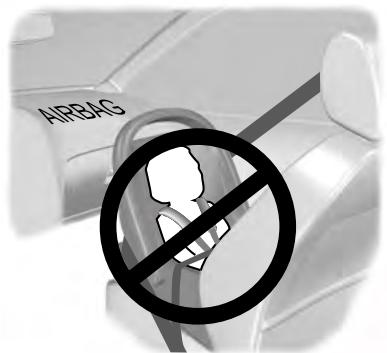

Où se trouve le bouton de désactivation de l'airbag passager ?

Le commutateur à clé et le témoin de désactivation d'airbag sont situés sur la planche de bord, près du levier de vitesses. Tournez la clé en position A pour désactiver l'airbag avant d'installer un siège enfant dos à la route.

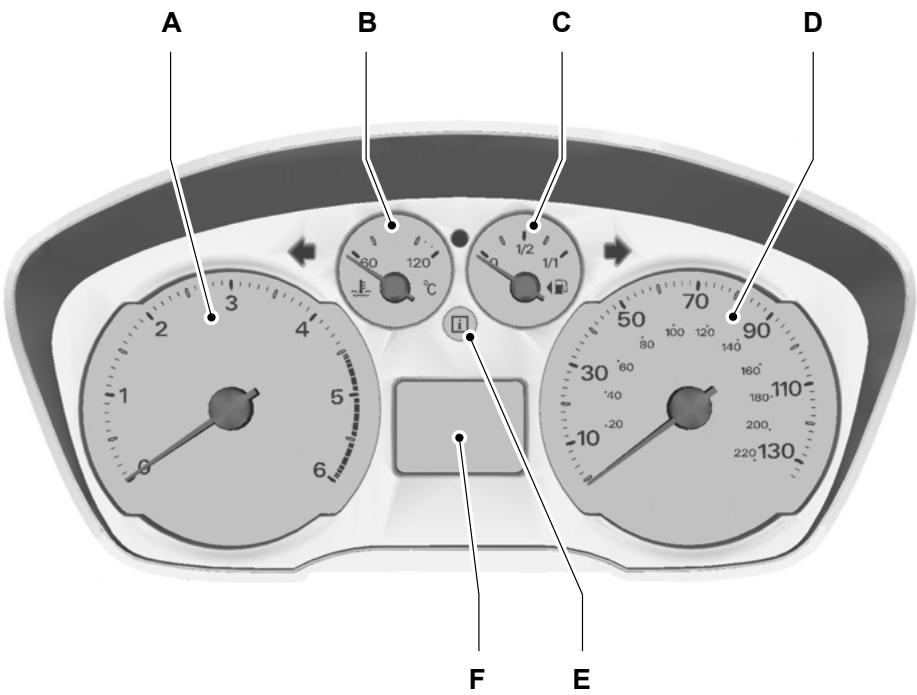

Comment régler l'heure sur le combiné d'instruments haut de gamme ?

Naviguez dans le menu configuration à l'aide de la commande rotative et des touches SET/RESET. Sélectionnez 'Réglage montre', puis réglez jour, mois, année, heures et minutes.

Que faire si le témoin de pression d'huile moteur reste allumé ?

Arrêtez immédiatement le véhicule dès que possible en lieu sûr. Coupez le moteur et vérifiez le niveau d'huile à l'aide de la jauge. Si le niveau est correct, faites contrôler le système par un technicien compétent.

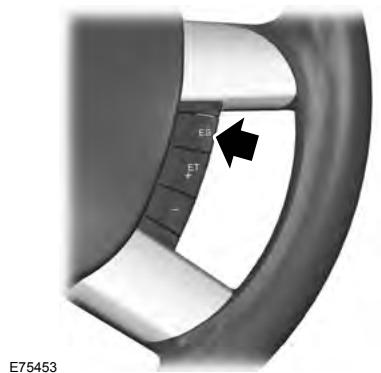

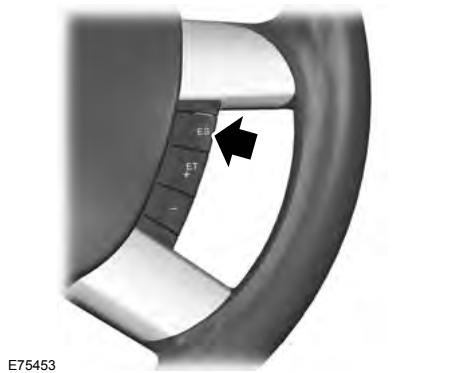

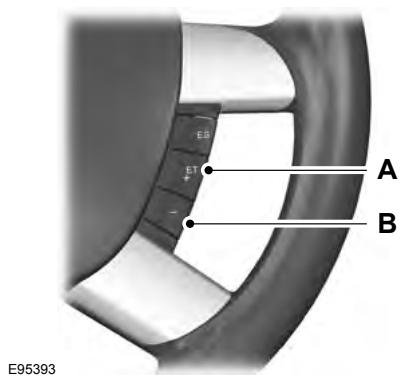

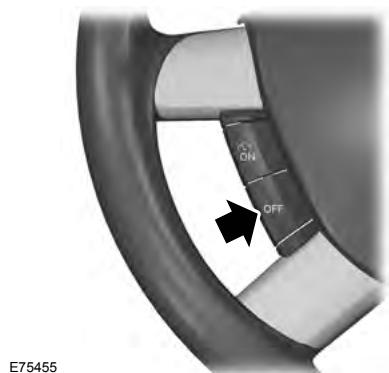

Comment utiliser le régulateur de vitesse ?

Appuyez sur le bouton ON du régulateur, puis accélérez à la vitesse souhaitée et appuyez sur SET. Le témoin s'allume. Pour annuler, appuyez sur OFF ou freinez. Pour reprendre la vitesse, appuyez sur RES.

Comment remplacer une ampoule de phare avant ?

Ouvrez le capot, déposez les vis du phare, débranchez le connecteur, retirez le cache, puis déposez l'ampoule en tournant. Ne touchez pas le verre de l'ampoule. Remontez dans l'ordre inverse.

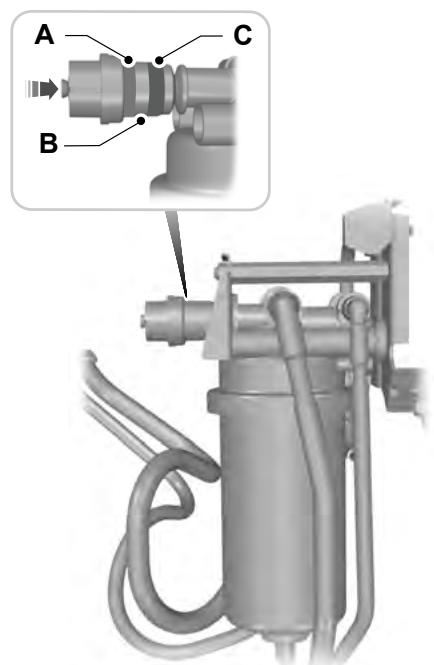

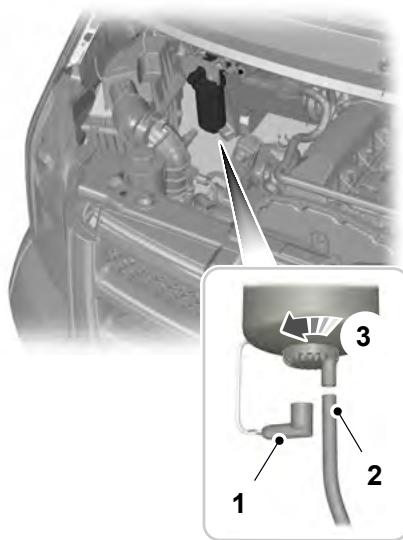

Que signifie le message 'EAU DETECTEE DANS CARBURANT' ?

Ce message indique une présence excessive d'eau dans le filtre à carburant (moteur diesel). Vidangez immédiatement le séparateur d'eau du filtre à carburant tel que décrit dans le manuel.

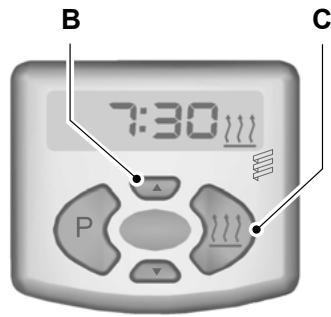

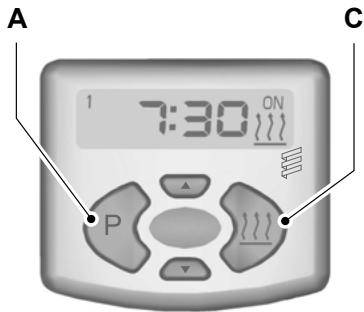

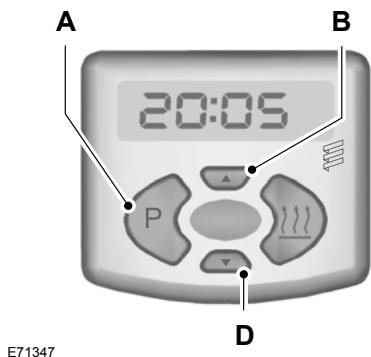

Comment activer le chauffage auxiliaire programmable ?

Appuyez sur le bouton de symbole de chauffage pour un fonctionnement immédiat. Pour programmer, utilisez les boutons pour régler l'heure de début et la durée. Le chauffage se mettra en marche automatiquement.

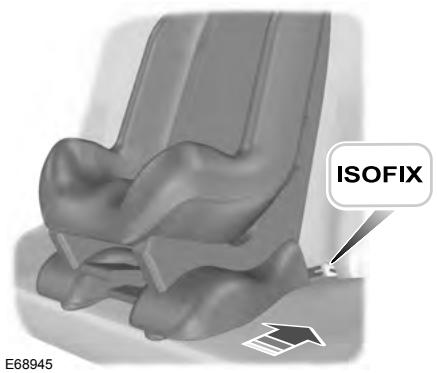

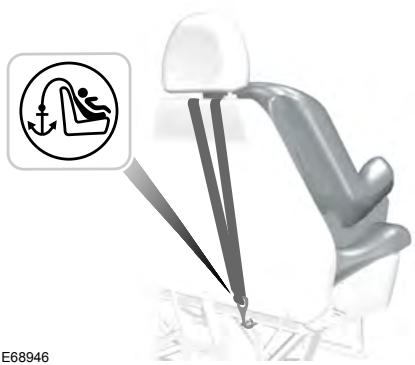

Comment fixer un siège enfant avec ISOFIX ?

Repérez les points d'ancrage ISOFIX à l'arrière des sièges. Fixez les étriers du siège enfant sur les attaches. Utilisez également la sangle supérieure (Top Tether) en l'accrochant au point d'ancrage prévu.

Comment déverrouiller la porte coulissante depuis l'intérieur ?

Tirez la poignée intérieure vers l'arrière. Si la porte est double-verrouillée, elle ne peut pas être ouverte de l'intérieur. Utilisez la clé ou la télécommande pour déverrouiller.

MODE D'EMPLOI TRANSIT 2010 FORD

Manuel du conducteur

Feel the difference

Les informations contenues dans cette publication étaient correctes à la date d'impression. Toutefois, soucieuse de l'amélioration permanente de ses produits, Ford se réserve le droit d'en modifier à tout moment et sans préavis les caractéristiques, la conception et l'équipement sans encourir aucune obligation. Cette publication ne peut pas être reproduite ni traduite, en totalité ou en partie, sans notre autorisation préalable. Sauf erreurs ou omissions.

Tous droits réservés.

Numéro de pièce : (CG3527fr) 09/2010 20101022103004

FSC

www.fsc.org

MIX

Papier issu de

sources responsables

FSC C019821

Introduction

À propos de ce manuel. 5

Glossaire des symboles. 5

Pièces et accessoires. 5

Démarrage rapide

Démarrage rapide. 6

Protection des occupants

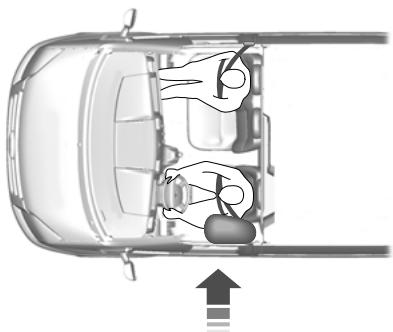

Principes de fonctionnement. 13

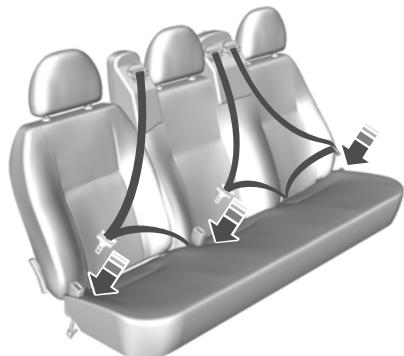

Bouclage des ceintures de sécurité 15

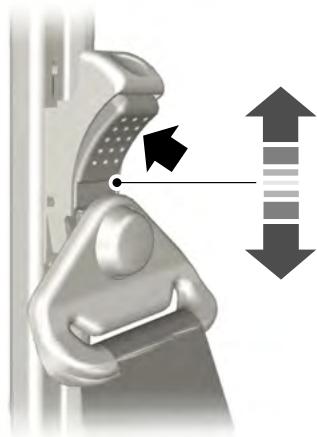

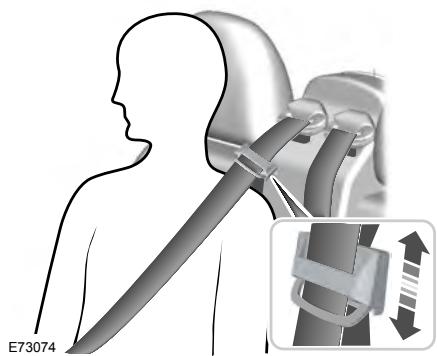

Réglage en hauteur des ceintures de sécurité. 15

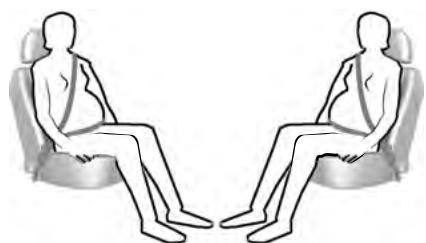

Utilisation des ceintures de sécurité par les femmes enceintes. 16

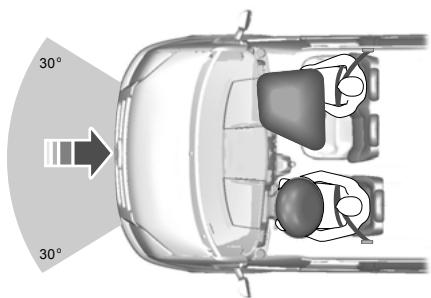

Désactivation du coussin gonflable passager. 16

Clés et télécommandes

Informations générales sur les fréquences radio. 18

Programmation de la télécommande. 18

Serrures

Verrouillage et déverrouillage. 19

Système d'immobilisation

Principes de fonctionnement. 24

Clés codées. 24

Armement du système d'immobilisation du moteur. 24

Désarmement du système d'immobilisation du moteur. 24

Alarme

Principes de fonctionnement. 25

Armement de l'alarme. 26

Désarmement de l'alarme. 26

Volant de direction

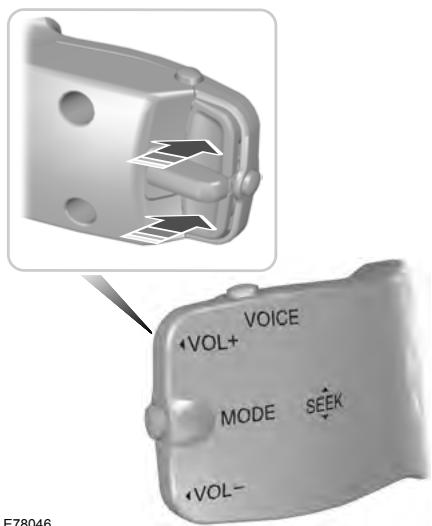

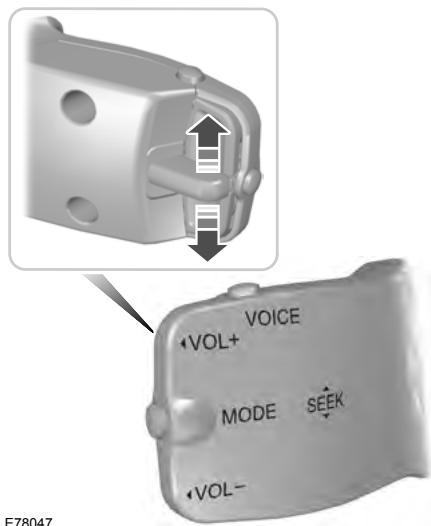

Commandes audio. 27

Commande vocale. 28

Essuie-glace à activation automatique. 29

Lave-glaces de pare-brise. 30

Essuie-glaces et lave-glaces de lunette arrière. 30

Contrôle des balais d'essuie-glaces. 31

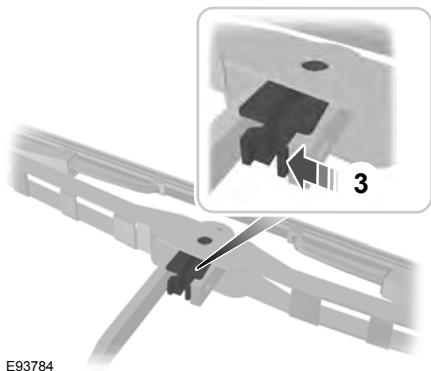

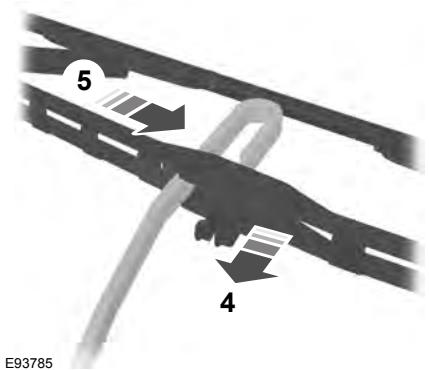

Remplacement des balais d'essuie-glaces. 31

Éclairage

Commandes d'éclairage 33

Allumage automatique des phares.....34

Antibrouillards. 34

Feux arrière de brouillard. 35

Réglage en hauteur du faisceau des projecteurs. 35

Feux de détresse. 35

Clignotants. 35

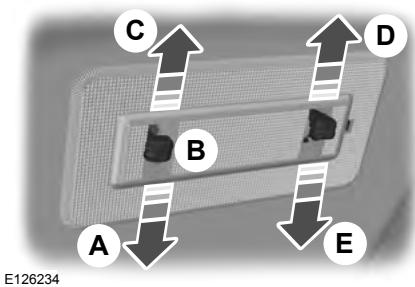

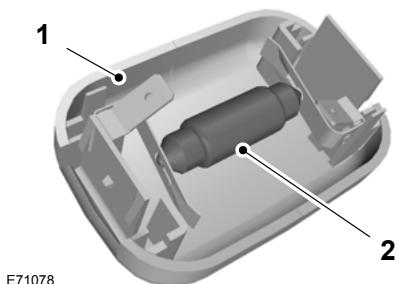

Éclairage intérieur. 36

Éclairage de marchepied. 37

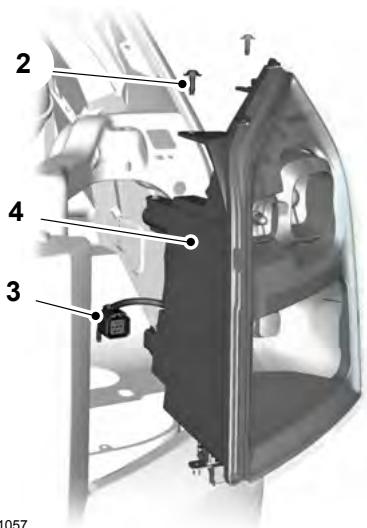

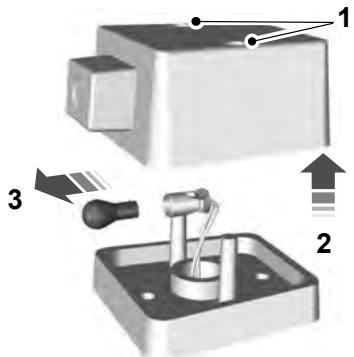

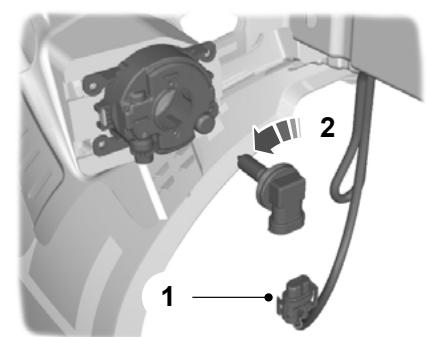

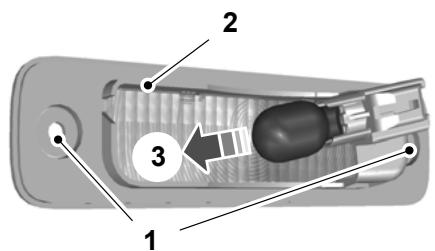

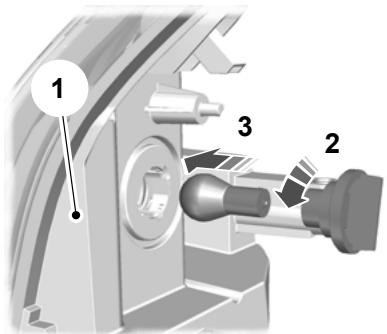

Remplacement d'une ampoule. 37

Tableau de spécifications des ampoules. 46

Vitres et rétroviseurs

Lève-vitres électriques. 48

Rétroviseurs extérieurs. 48

Rétroviseurs extérieurs à réglage électrique. 48

Vitres coulissantes. 49

Vitres de custode. 49

Instruments

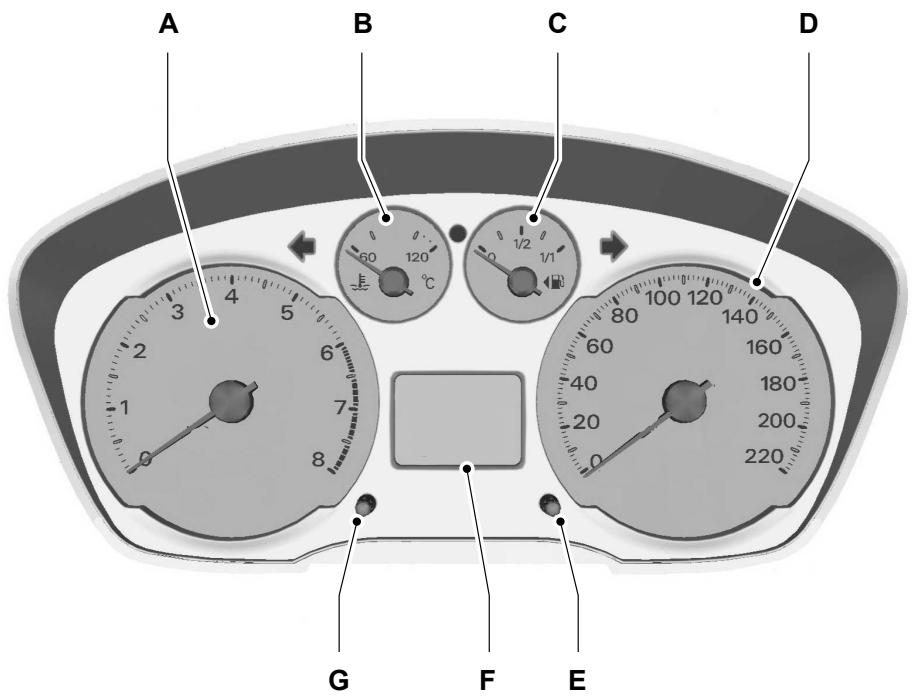

Instruments. 50

Témoins d'avertissement et indicateurs. 52

Signaux sonores et indicateurs. 56

Affichages d'informations

Généralités. 57

Messages d'information. 59

Réglages personnalisés. 61

Chauffage, ventilation et climatisation

Principes de fonctionnement. 64

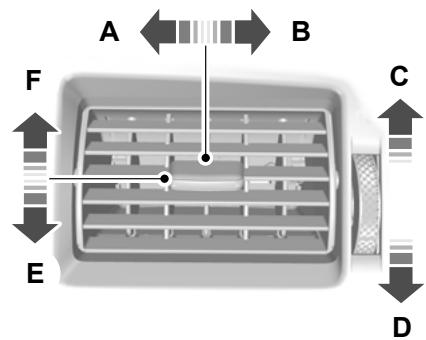

Ouïes d'aération. 64

Climatisation manuelle. 65

Vitres chauffantes et rétroviseurs chauffants. 67

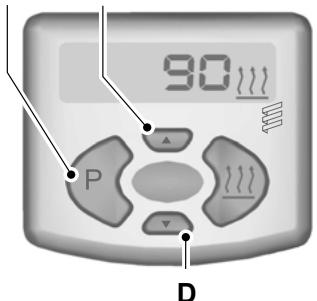

Chauffage auxiliaire. 67

Sièges

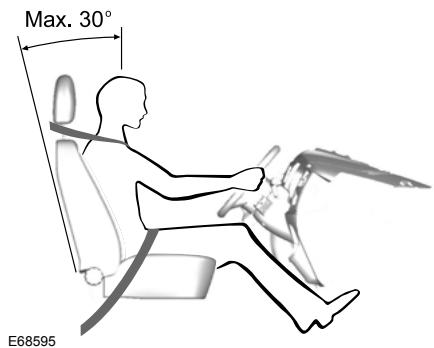

S'asseoir dans la position correcte.....72

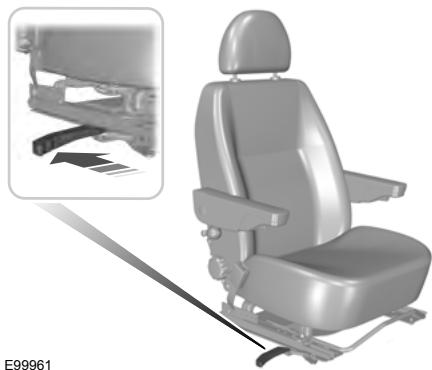

Sièges avant. 72

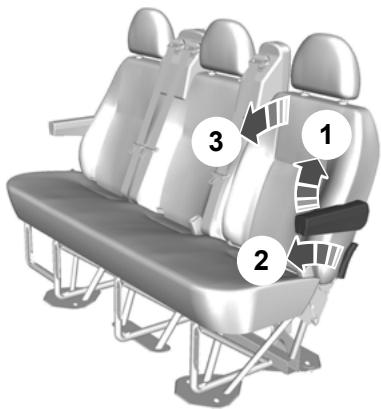

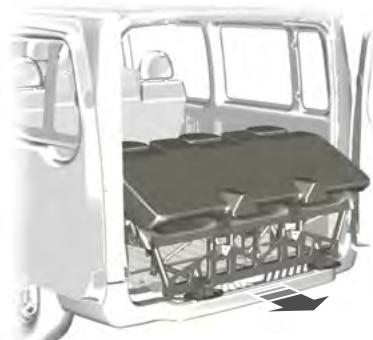

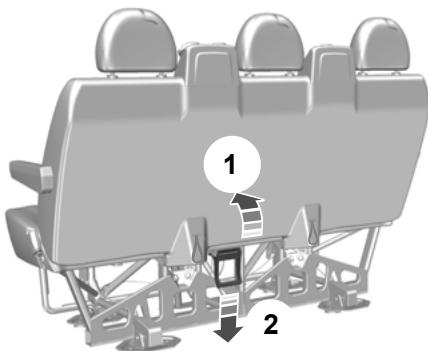

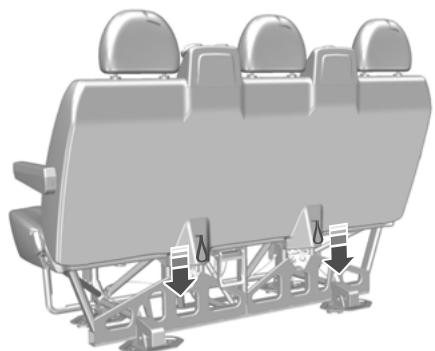

Sièges arrière. 74

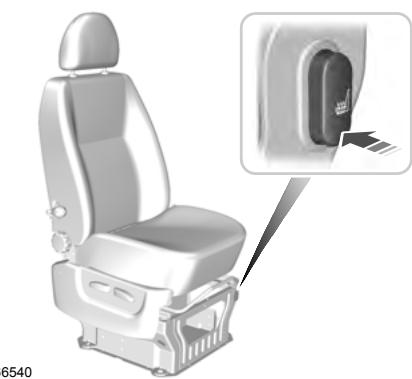

Appuis-tête. 76

Sièges chauffants. 76

Fonctions de confort

Montre de bord. 77

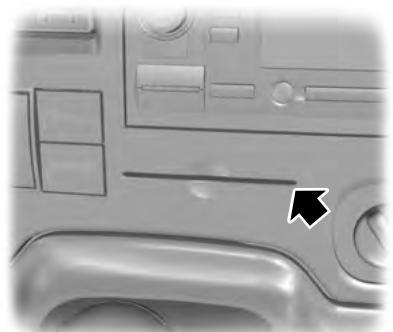

Porte-tickets. 77

Allume-cigares. 77

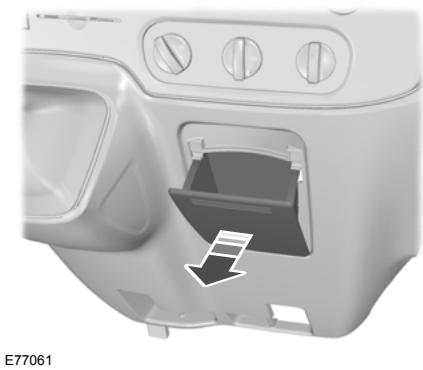

Cendrier. 78

Prises d'alimentation. 78

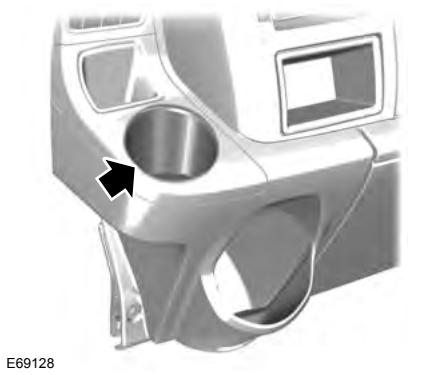

Porte-gobelets. 79

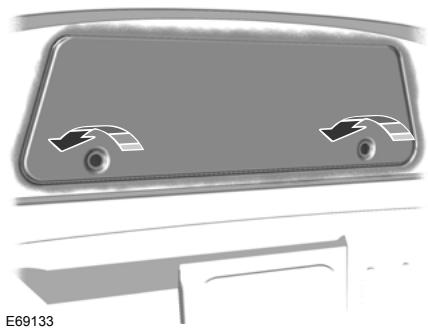

Casiers de rangement. 79

Porte-bouteille. 80

Tapis de sol. 80

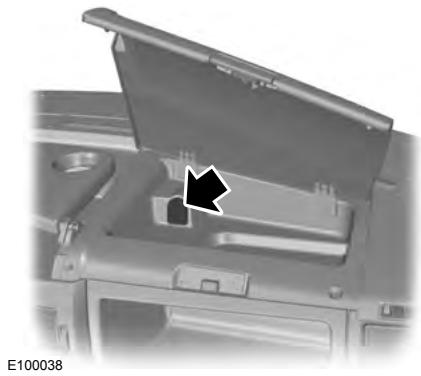

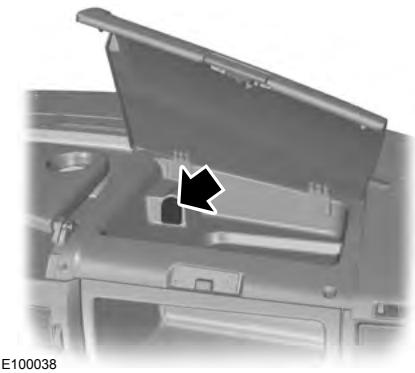

Prise d'entrée auxiliaire (AUX IN)......80

Port USB. 80

Démarrage du moteur

Généralités. 81

Commutateur d'allumage. 81

Démarrage d'un moteur à essence. 81

Démarrage d'un moteur diesel......82

Filtre à particules diesel (DPF)............83

Mise à l'arrêt du moteur. 84

Carburant et ravitaillement

Précautions de sécurité. 85

Qualité du carburant - Essence......85

Qualité du carburant - Diesel. 85

Convertisseur catalytique. 86

Trappe du réservoir de carburant.....86

Ravitaillement. 87

Consommation de carburant. 87

Spécifications techniques. 87

Transmission

Boîte de vitesses manuelle. 92

Transmission intégrale (AWD) 92

Freins

Principes de fonctionnement. 93

Conseils pour la conduite avec le système ABS. 93

Frein de stationnement. 93

Programme de stabilité électronique

Principes de fonctionnement. 94

Utilisation du programme de stabilité électronique. 95

Aide au démarrage en côte

Principes de fonctionnement. 96

Utilisation de l'aide au démarrage en côte. 96

Antipatinage

Principes de fonctionnement. 98

Utilisation de l'antipatinage. 98

Dispositif d'aide au stationnement

Principes de fonctionnement. 99

Utilisation du dispositif d'aide au stationnement. 99

Caméra de rétrovision

Principes de fonctionnement. 101

Utilisation de la caméra de rétrovision. 101

Régulateur de vitesse

Principes de fonctionnement. 105

Utilisation du régulateur de vitesse.....105

Limiteur de vitesse automatique (ASL)

Principes de fonctionnement.107

Chargement du véhicule

Généralités. 108

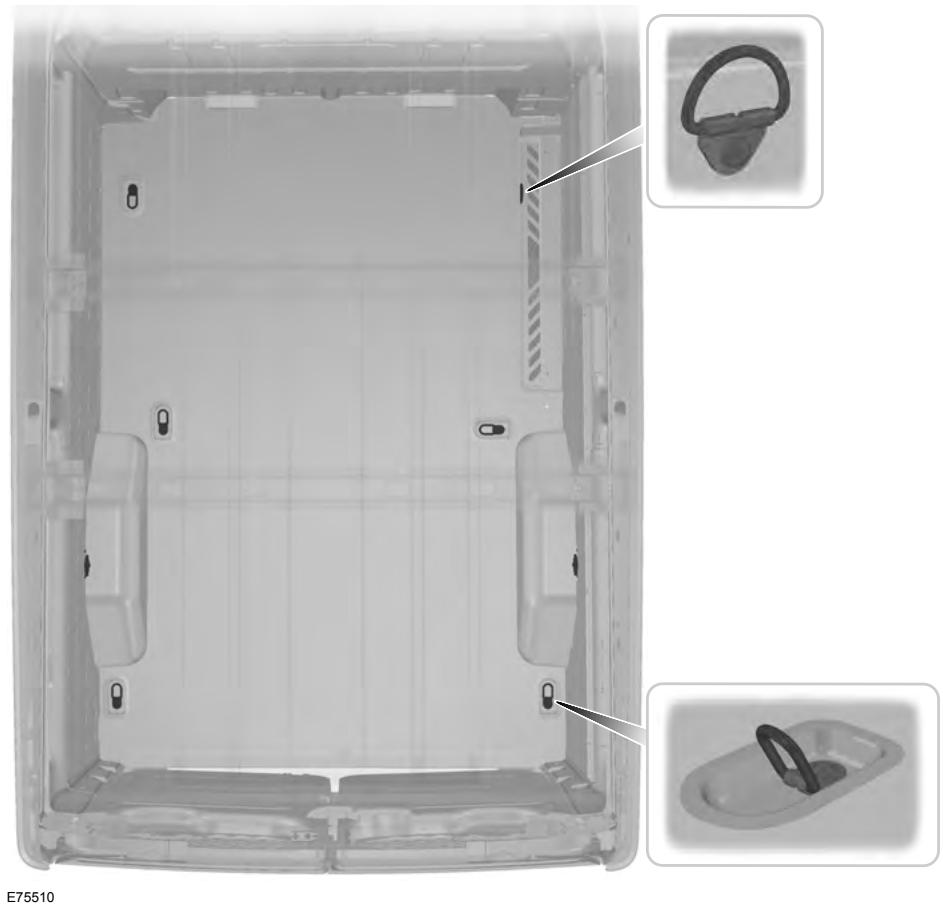

Fixations de retenue de charge 108

Barres de toit longitudinales et transversales. 110

Remorquage

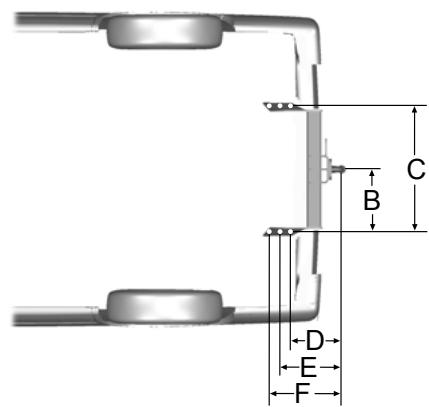

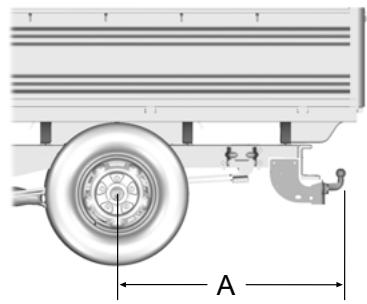

Traction d'une remorque. 111

Conseils pour la conduite

Rodage. 112

Précautions nécessaires par temps froid. 112

Performance réduite du moteur......112

Équipement pour les cas d'urgence

Trousse de premiers secours.113

Triangle de signalisation. 113

Sortie de secours. 113

Situation après une collision

Commutateur de coupure du circuit d'injection - Essence. 114

Fusibles

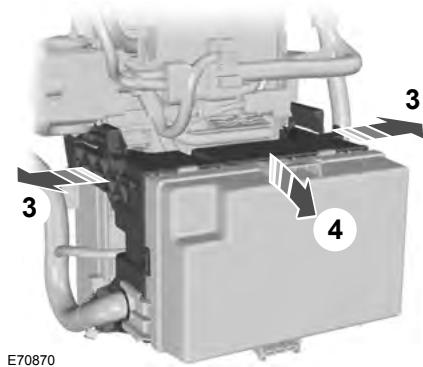

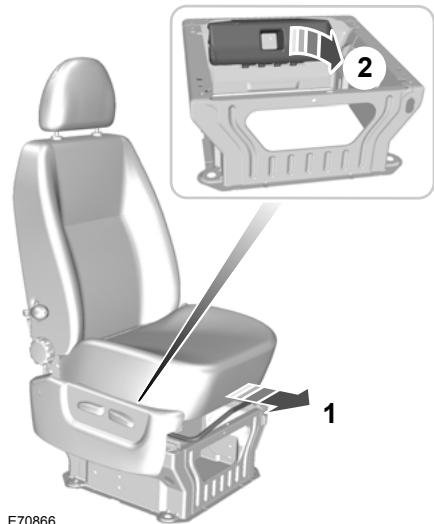

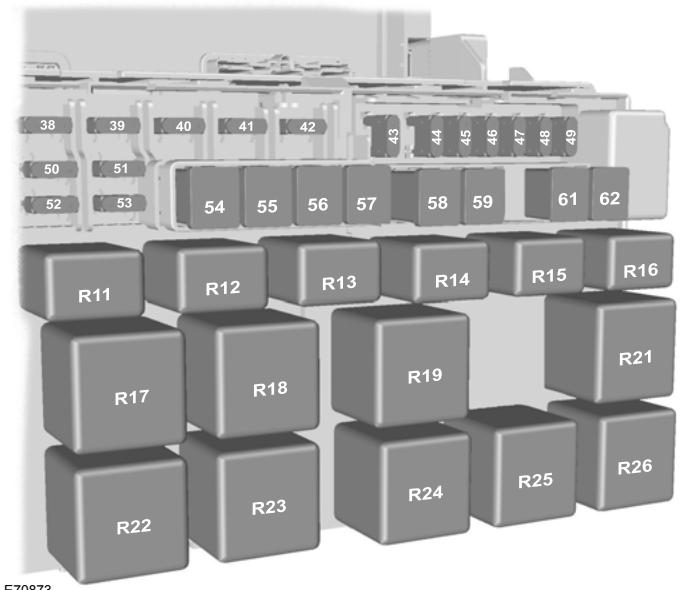

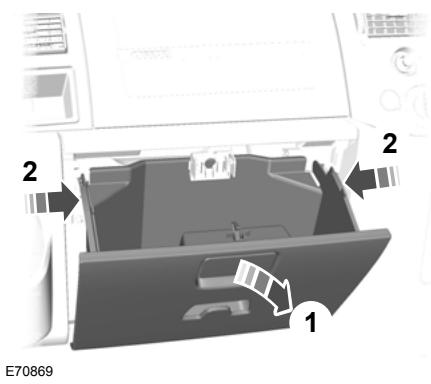

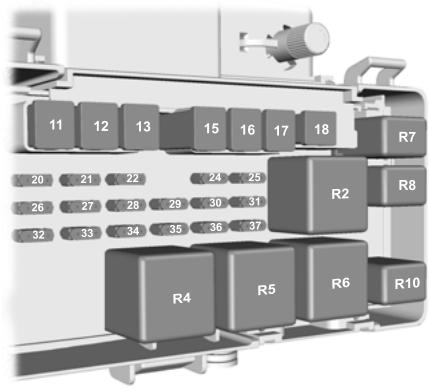

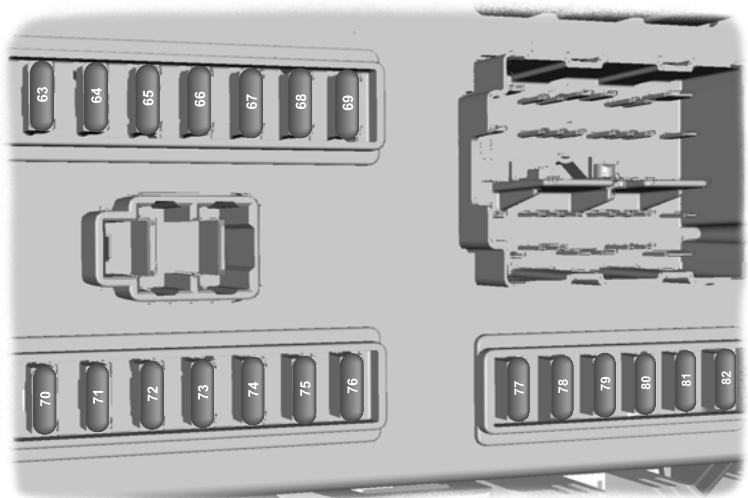

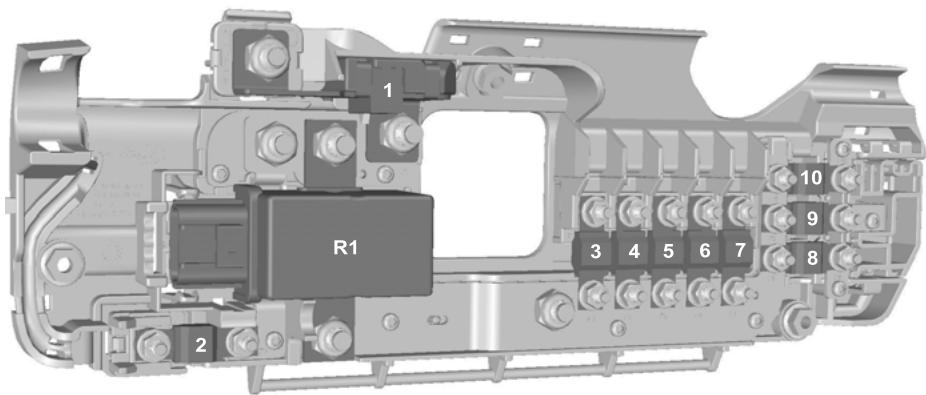

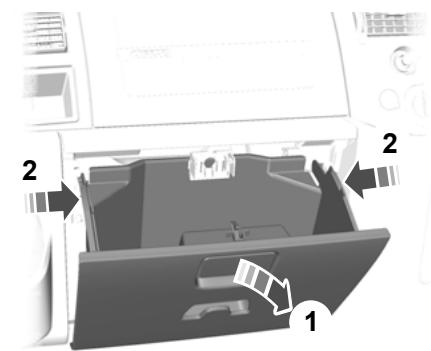

Emplacement des boîtes à fusibles.....115

Remplacement d'un fusible. 117

Tableau de spécifications des fusibles. 117

Dépannage

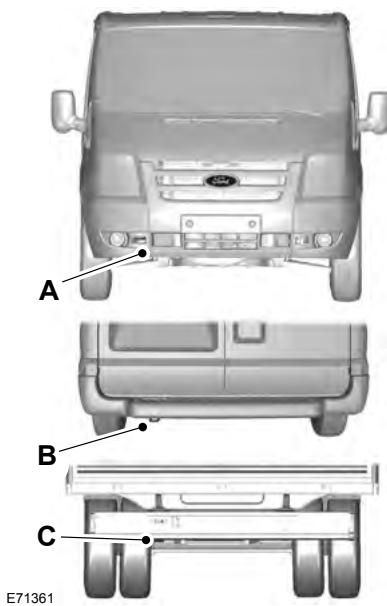

Points de remorquage. 127

Remorquage du véhicule sur ses quatre roues. 127

Remorquage du véhicule sur ses quatre roues - AWD. 128

Entretien

Généralités. 129

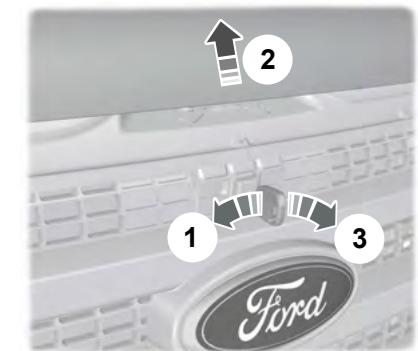

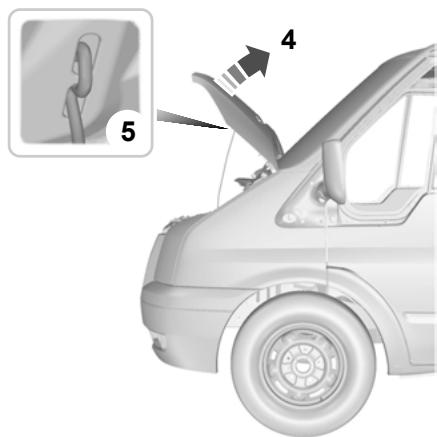

Ouverture et fermeture du capot.....130

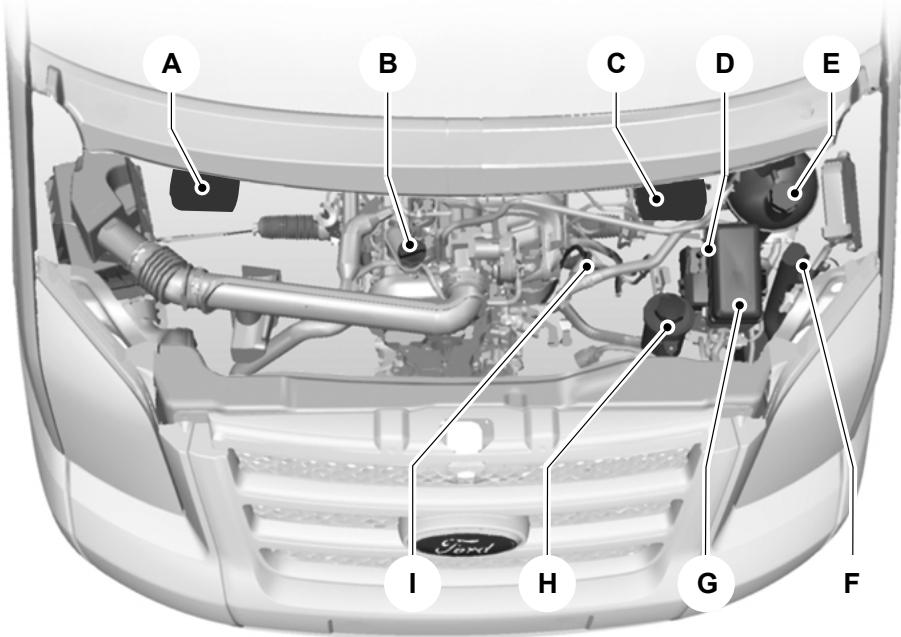

Vue d'ensemble du compartiment moteur - 2.3L Duratec-HE (MI4).....131

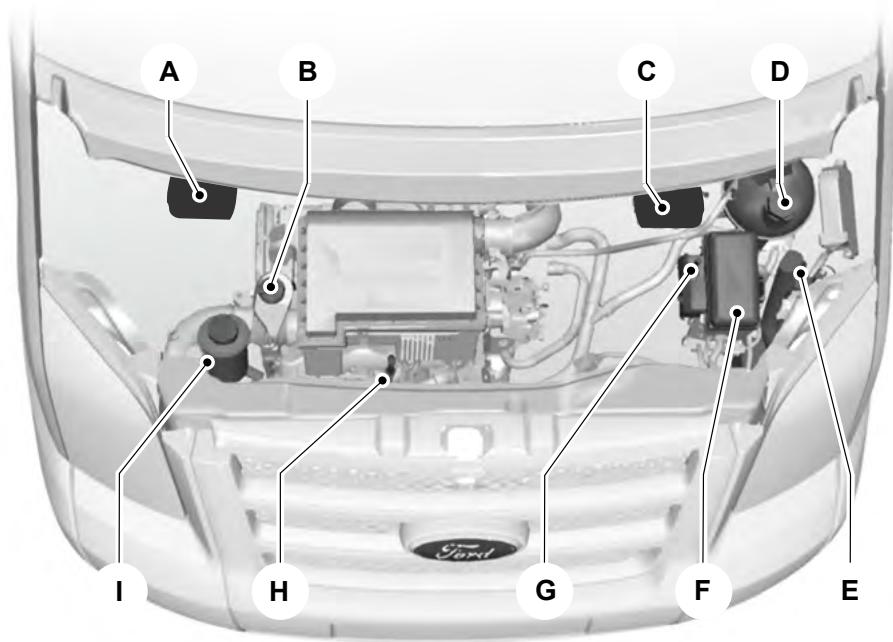

Vue d'ensemble du compartiment moteur - 2.2L Duratorq-TDCi (Puma) Diesel............132

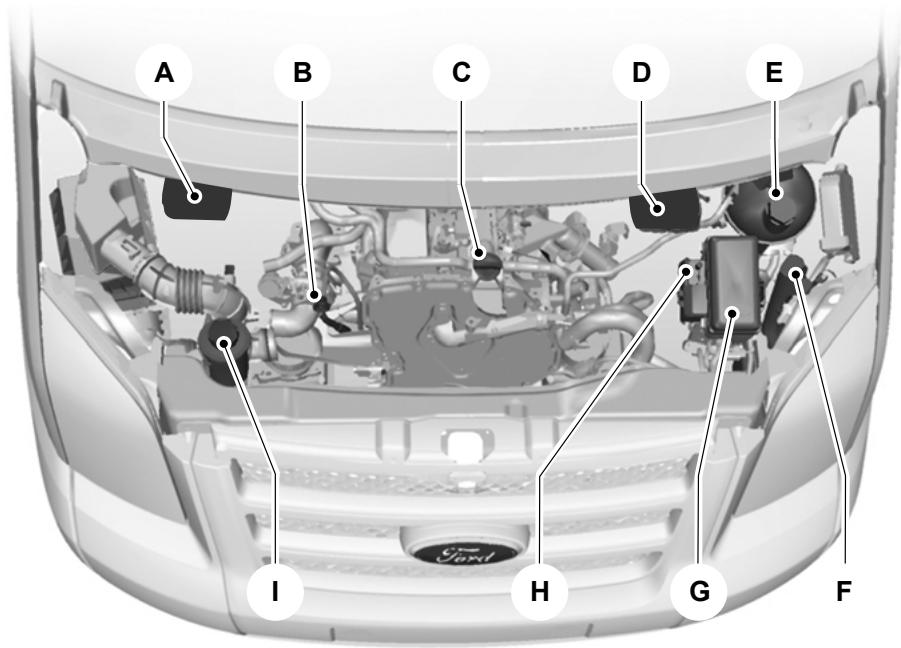

Vue d'ensemble du compartiment moteur - 2.4L Duratorq-TDCi (Puma) Diesel /3.2L Duratorq-TDCi (Puma) Diesel............134

Jauge de niveau d'huile moteur - 2.3L Duratec-HE (MI4)............135

Jauge de niveau d'huile moteur - 2.2L Duratorq-TDCi (Puma) Diesel............135

Jauge de niveau d'huile moteur - 2.4L Duratorq-TDCi (Puma) Diesel /3.2L Duratorq-TDCi (Puma) Diesel............136

Contrôle de l'huile moteur. 136 Contrôle du liquide de refroidissement. 137 Contrôle de liquide de freins et d'embrayage 137 Contrôle du liquide de direction assistée. 138 Vidange du séparateur d'eau du filtre à carburant 138 Contrôle de l'indicateur d'entretien du filtre à gazole. 139 Contrôle du liquide lave-glace............140 Spécifications techniques. 140

Nettoyage du véhicule

Nettoyage de l'extérieur. 143 Nettoyage de l'intérieur. 143 Réparation des dégâts mineurs de peinture. 144

Batterie du véhicule

Utilisation de câbles volants. 145 Entretien de la batterie. 146 Remplacement de la batterie.....146 Points de branchement de batterie 146

Sécurité des enfants

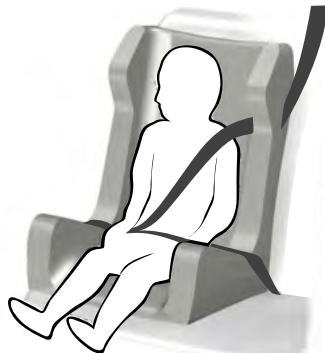

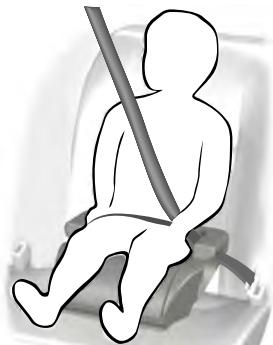

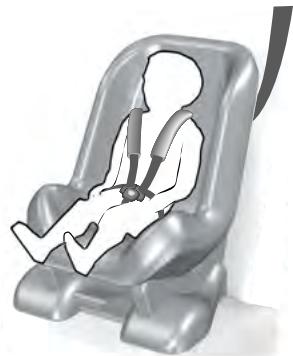

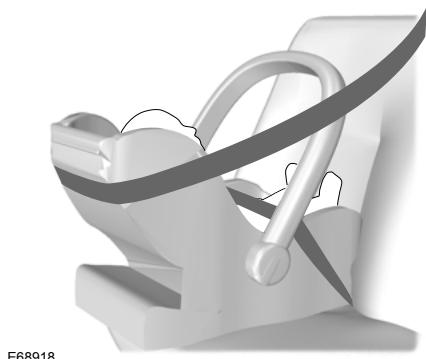

Sièges de sécurité enfant. 148 Positionnement du siège de sécurité enfant. 149 Réhausseurs. 151 Points d'ancrage ISOFIX 152 Sécurités enfants. 152

Jantes et pneus

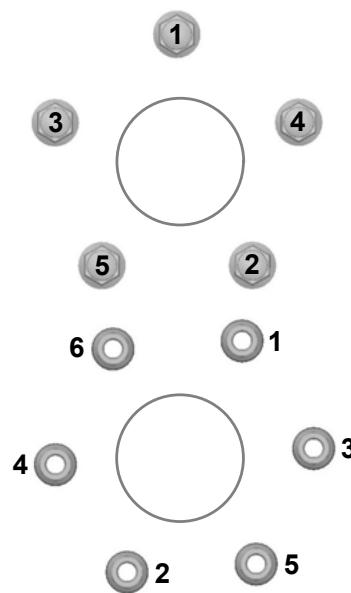

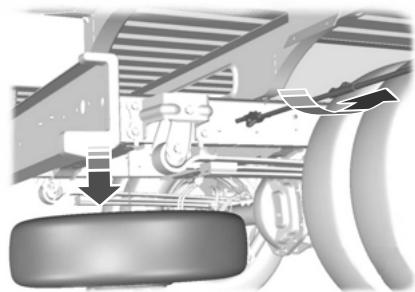

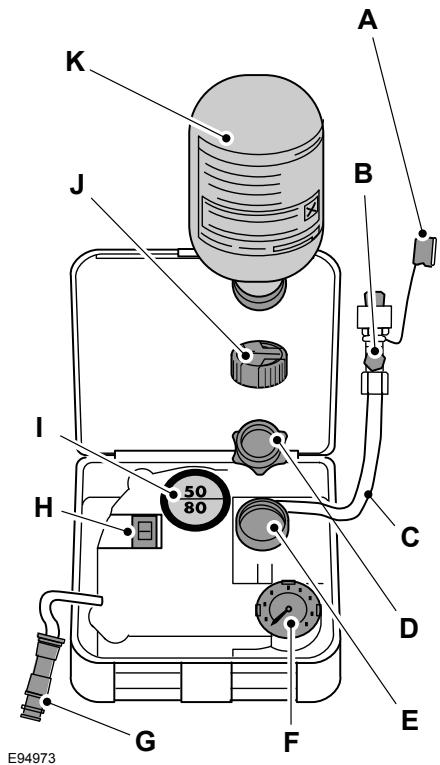

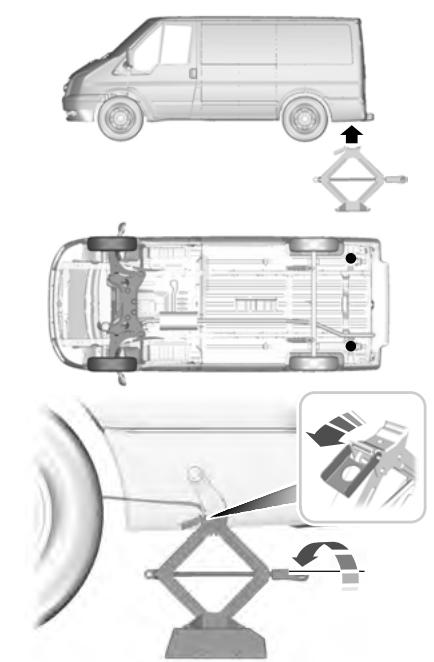

Généralités. 154 Remplacement d'une roue.154 Kit de réparation de pneu 161 Entretien des pneus. 166 Utilisation de pneus hiver.166

Utilisation de chaînes à neige......166 Specifications techniques. 167

Identification du véhicule

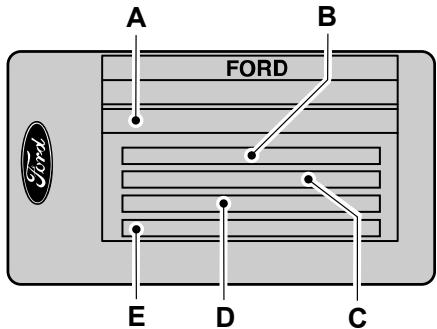

Plaque d'identification du véhicule.....175 Numéro d'identification du véhicule (VIN) 175

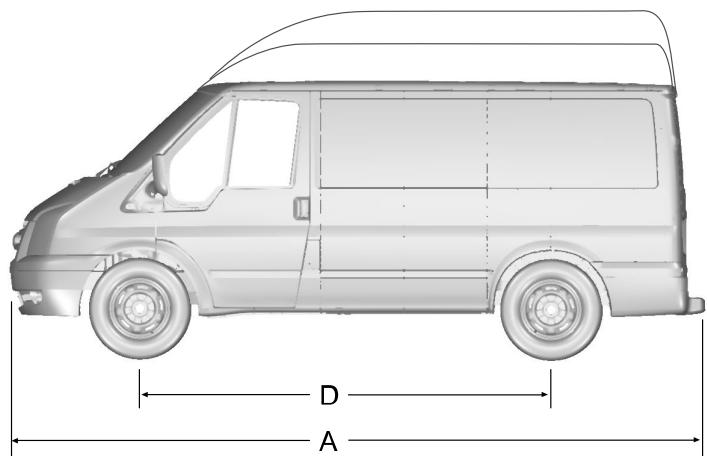

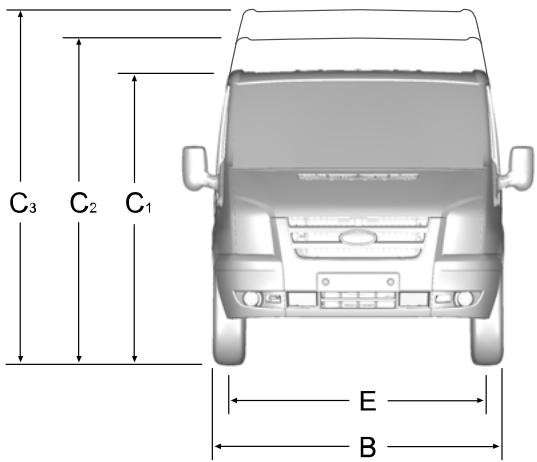

Spécifications techniques

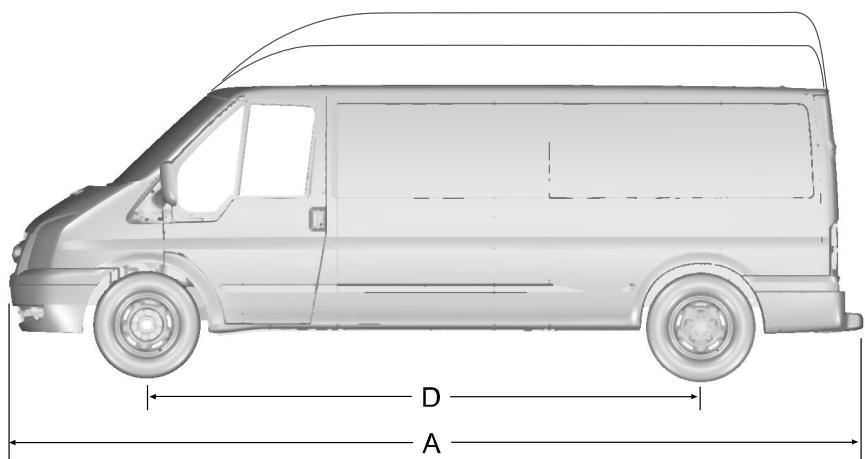

Spécifications techniques. 176

Téléphone

Généralités. 190 Configuration de téléphone............190 Configuration Bluetooth. 191 Commandes de téléphone. 192 Utilisation du téléphone - Véhicules sans Système d'aide à la navigation......192 Utilisation du téléphone - Véhicules avec Système d'aide à la navigation......196

Commande vocale

Principes de fonctionnement. 198 Utilisation de la commande vocale.....198 Commandes d'autoradio. 199 Commandes de téléphone. 209

Connectivité

Généralités. 215 Branchement d'un dispositif externe 216 Branchement d'un dispositif externe - Véhicules avec Bluetooth. 217 Utilisation d'un dispositif USB 217 Utilisation d'un iPod 220

Appendices

Homologations de types. 224 Compatibilité électromagnétique....224

Merci d'avoir choisi Ford. Nous vous recommandons de prendre un peu de temps pour vous familiariser avec ce véhicule en lisant ce manuel. Plus vous en saurez sur lui, plus vous aurez de plaisir à le conduire et plus vous pourrez le faire en sécurité.

AVERTISSEMENT

Veillez à toujours conduire et à utiliser les commandes et fonctions du véhicule avec l'attention et les précautions qui s'imposent.

Note : Ce manuel décrit des fonctions et options de produits disponibles dans toute la gamme, parfois avant même qu'elles ne soient disponibles de manière générale. Il peut mentionner des options dont votre véhicule n'est pas équipé.

Note : Veuillez toujours utiliser votre véhicule conformément aux lois et règlements en vigueur.

Note : Au moment de la revente de votre véhicule, veuillez remettre ce document au nouveau propriétaire. Le Guide d'Utilisation fait partie intégrante du véhicule.

GLOSSAIRE DES SYMBOLES

Symboles utilisés dans ce document

AVERTISSEMENT

En ne suivant pas les instructions mises en valeur par le symbole

Avertissement, vous risquez de

vous exposer, ou d'exposer des tiers, à des blessures graves, voire mortelles.

ATTENTION

Vous risquez d'endommager votre véhicule si vous ne suivez pas les instructions mises en valeur par le symbole Attention.

Symboles sur votre véhicule

Lorsque vous voyez ces symboles, lisez et suivez les instructions appropriées de ce guide avant toute intervention ou tentative de réglage.

PIÈCES ET ACCESSOIRES

Les pièces et accessoires Ford d'origine ont été conçus spécialement pour votre véhicule. Sauf indication spécifique de notre part, nous ne contrôlons pas les pièces et accessoires d'une marque autre que Ford et, de ce fait, nous ne pouvons pas garantir qu'ils soient adaptés à votre véhicule. Nous vous conseillons de vous adresser à votre Réparateur Agréé Ford / Service Réparateur Agréé Ford pour des conseils sur les pièces et accessoires adaptés à votre véhicule.

DÉMARRAGE RAPIDE

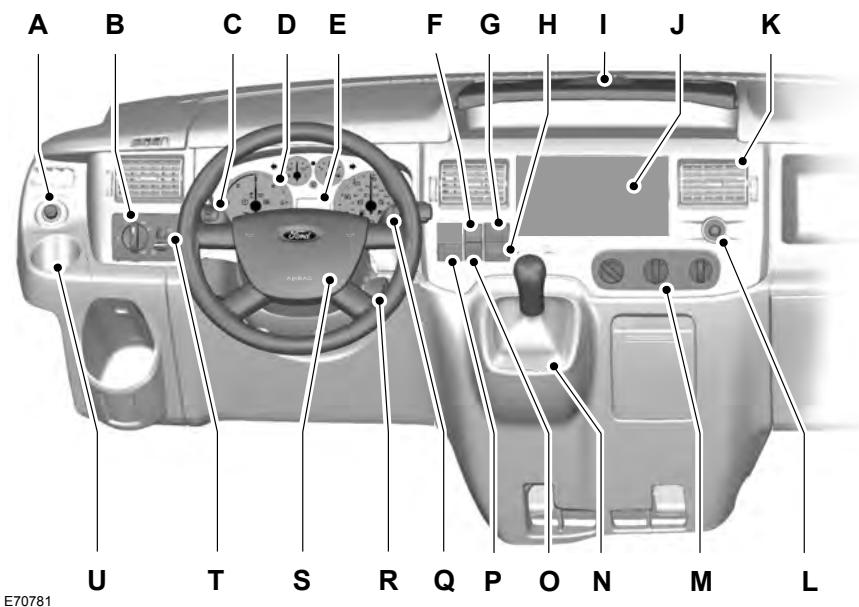

Vue d'ensemble de la planche de bord - conduite à gauche

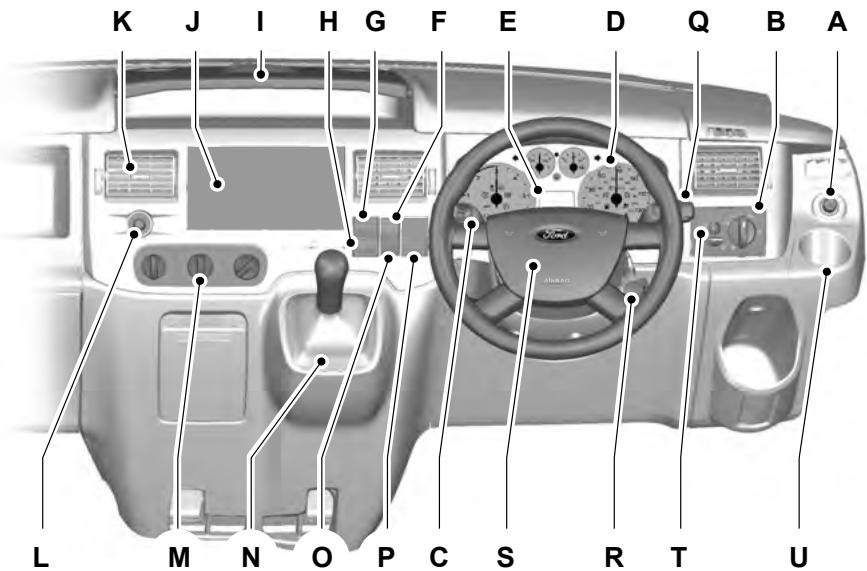

Vue d'ensemble de la planche de bord - conduite à droite

E76166

A Commutateur de rétroviseurs extérieurs électriques. Voir Rétroviseurs extérieurs à réglage électrique (page 48). B Commande d'éclairage. Voir Commandes d'éclairage (page 33). C Levier multifonction. Voir Clignotants (page 35). Voir Commandes d'éclairage (page 33). D Combiné des instruments. Voir Instruments (page 50). E Montre de bord. F Commutateur de feu de détresse. Voir Feux de détresse (page 35). G Commutateur de pare-brise chauffant. Voir Vitres chauffantes et rétroviseurs chauffants (page 67). H Commutateur de lunette arrière chauffante. Commutateur de rétroviseurs extérieurs chauffants. Voir Vitres chauffantes et rétroviseurs chauffants (page 67).

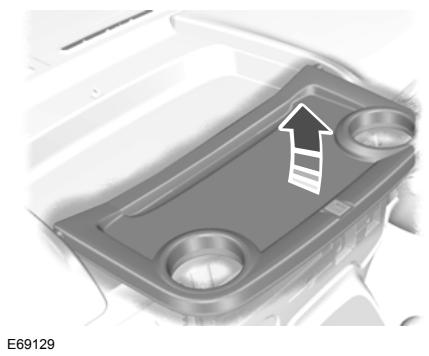

I Plateau avec porte-gobelets. Voir Porte-gobelets (page 79).

J Autoradio. Reportez-vous au manuel séparé.

Démarrage rapide

K Aérateurs. Voir Ouïes d'aération (page 64). L Allume-cigares. Voir Allume-cigares (page 77). M Commandes de climatisation. Voir Chauffage, ventilation et climatisation (page 64). N Levier de vitesses. Voir Boîte de vitesses manuelle (page 92). O Témoin de désactivation de l'airbag passager. Voir Désactivation du coussin gonflable passager (page 16). P Commutateur de transmission intégrale (AWD). Voir Transmission intégrale (AWD) (page 92). Commutateur de contrôle dynamique de stabilité (ESP). Voir Programme de stabilité électronique (page 94). Q Levier d'essuie-glace. Voir Essuie-glaces/lave-glaces (page 29). R Commutateur d'allumage. S Avertisseur sonore. T Réglage de hauteur des phares. Voir Réglage en hauteur du faisceau des projecteurs (page 35). U Porte-gobelet. Voir Porte-gobelets (page 79).

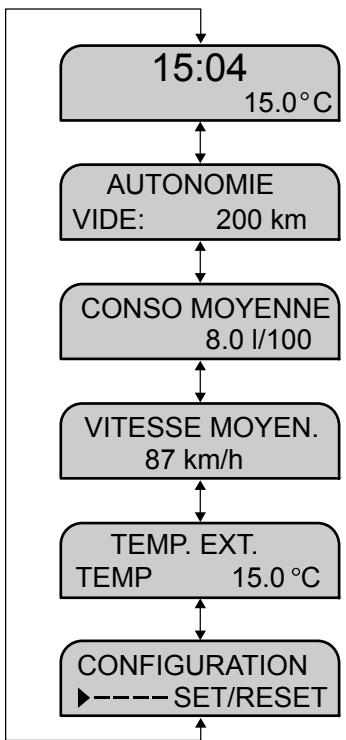

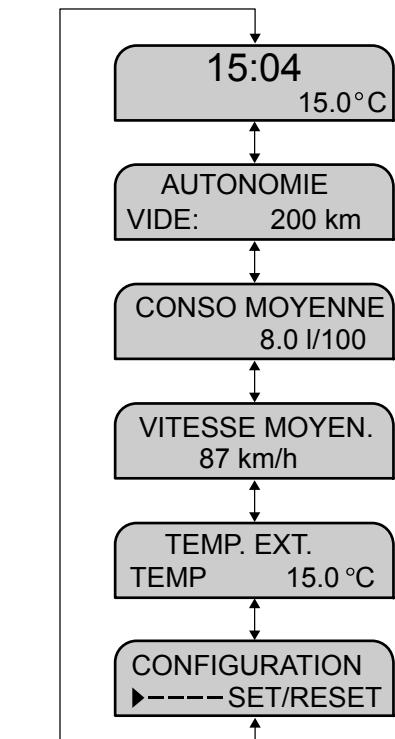

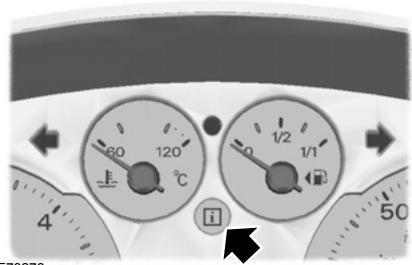

Affichages d'information E73982

E73265

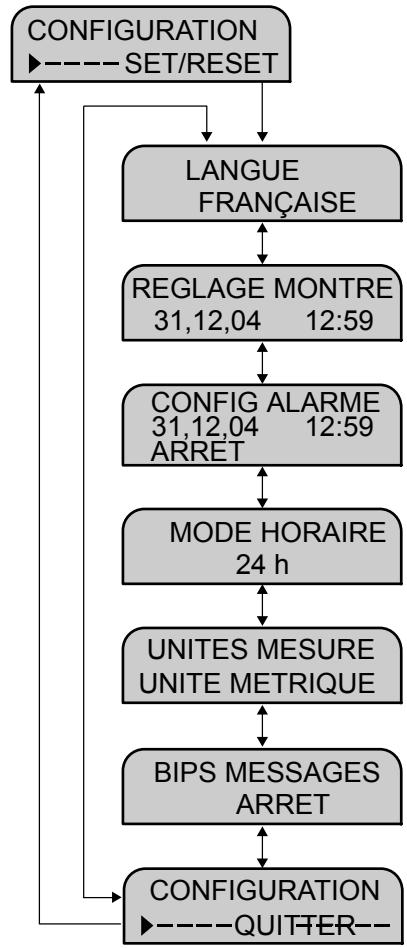

Utiliser la commande rotative pour naviguer dans le menu.

E73266

Appuyer sur la touche SET et RESET pour sélectionner un sous-menu ou le paramètre à régler.

Voir Affichages d'informations (page 57).

Témoins

Témoin d'usure des plaquettes de frein

Témoin de frein

Témoin de régulateur de vitesse

Témoin d'assistance au démarrage en côte

Témoin de message

Témoin de contrôle dynamique de stabilité (ESP) et d'antipatinage

Témoin de périodicité d'entretien (véhicules à moteur diesel)

Indicateur de changement de vitesse

Témoin d'eau dans le carburant (véhicules à moteur diesel)

Voir Témoins d'avertissement et indicateurs (page 52).

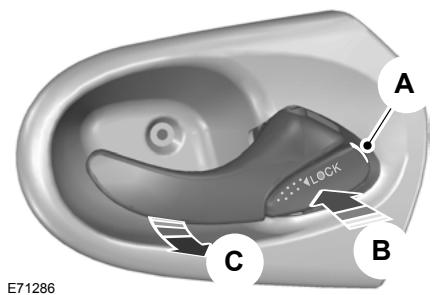

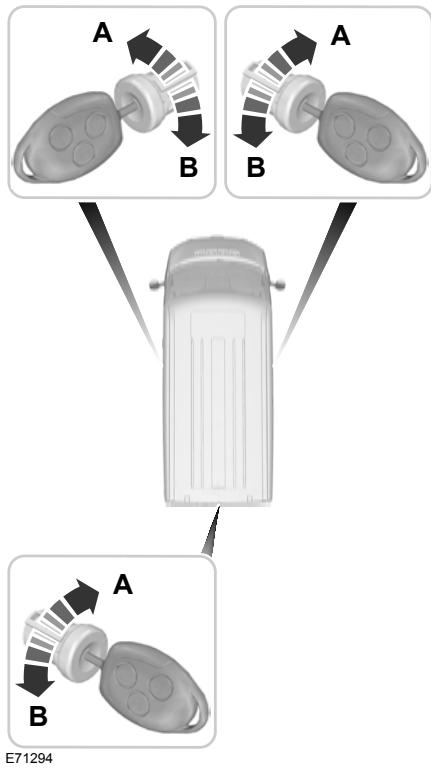

Verrouillage et déverrouillage

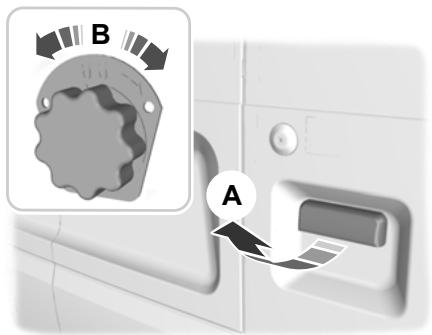

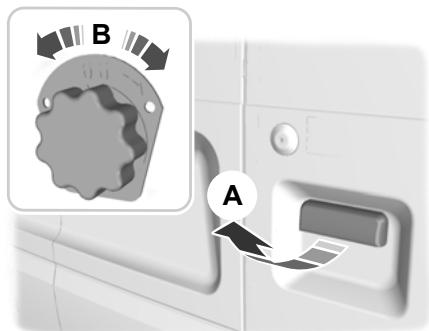

Portes arrière

A Déverrouiller ou ouvrir B Verrouiller C Blanc visible, porte verrouillée

Porte coulissante

E71289

A Fourgon et Kombi B Minibus C Verrouiller D Déverrouiller

Portes arrière doubles E71290

A Extérieur B Intérieur

Hayon

E71292

A Extérieur B Intérieur

Fonctionnement du système de verrouillage

Le système de verrouillage de votre véhicule a pu être configuré pour fonctionner dans l'un des trois principaux modes de fonctionnement des serrures.

Voir Verrouillage et déverrouillage (page 19).

Prises de courant auxiliaires

ATTENTION

Si vous utilisez la prise de courant auxiliaire lorsque le moteur est à l'arrêt, vous risquez de décharger la batterie.

Voir Prises d'alimentation (page 78).

Régime de ralenti du moteur après le démarrage

Le moteur peut tourner à un régime de ralenti supérieur à la normale immédiatement après un démarrage à froid.

Voir Démarrage du moteur (page 81).

Transmission manuelle

Engagement de la marche arrière

Sur certains véhicules, il est nécessaire de soulever la bague pour engager la marche arrière.

Voir Boîte de vitesses manuelle (page 92).

Filtre à particules diesel (DPF)

AVERTISSEMENT

Ne pas garer le véhicule ou laisser le moteur tourner au ralenti

au-dessus de feuilles ou d'herbes sèches ou autres matières inflammables. Le processus de régénération du filtre à particules crée des températures de gaz d'échappement très élevées et l'échappement dégage une chaleur considérable pendant et après la régénération, mais aussi après l'arrêt du moteur. Risque d'incendie.

Voir Filtre à particules diesel (DPF) (page 83).

PRINCIPES DE FONCTIONNEMENT

Airbags

AVERTISSEMENTS

Ne pas modifier l'avant du véhicule de quelque manière que ce soit.

Ceci pourrait affecter le déploiement des airbags.

Texte d'origine selon la norme ECE R94.01 : Danger extrême ! Ne pas

installer un siège de sécurité enfant de type dos à la route sur un siège protégé par un coussin gonflable frontal !

Bouclez votre ceinture de sécurité et maintenez une distance suffisante entre vous et le volant.

Pour retenir le corps dans une position qui permet à l'airbag d'assurer une protection optimale, la ceinture de sécurité doit être correctement utilisée.

Voir S'asseoir dans la position correcte (page 72).

Faites exécuter les réparations sur le volant, la colonne de direction, les sièges, les airbags et les ceintures de sécurité par un technicien compétent.

Maintenez exempt d'obstruction l'espace situé devant les airbags.

Ne rien fixer sur ou au-dessus des couvercles d'airbags.

Ne pas enfoncer des objets pointus aux endroits où des airbags sont montés. Ceci pourrait endommager ou affecter le déploiement des airbags.

Utiliser des housses conçues pour les sièges équipés d'airbags latéraux. Les faire poser par des

techniciens compétents.

Note : Le déploiement d'un airbag produit une détonation et un nuage de résidus poudreux inoffensifs. Ceci est normal.

Note : L'airbag passager avant protège les deux positions d'un siège double.

Note : Pour nettoyer les couvercles d'airbag, utiliser un chiffon humide seulement.

Airbags conducteur et passager avant

E68581

Les airbags conducteur et passager avant se déploient lors des collisions frontales (ou jusqu'à 30 degrés vers la gauche ou la droite) d'une force suffisante. Les airbags se gonflent en quelques millièmes de seconde et se dégonflent au contact avec les occupants, amortissant le mouvement de leur corps vers l'avant. Les collisions frontales mineures, les capotages, les collisions arrière et les collisions latérales ne provoquent pas le déclenchement des airbags frontaux conducteur et passager.

Airbags latéraux E68905

Les airbags latéraux sont montés à l'intérieur du dossier des sièges avant. Une étiquette indique que votre véhicule est équipé d'airbags latéraux.

Les airbags latéraux se déploient en cas de collision latérale d'une certaine violence. Seul l'airbag du côté affecté par la collision se déploie. Les airbags se gonflent en quelques millièmes de seconde et se dégonflent au contact avec les occupants, assurant une protection de la tête et des côtes. Les collisions latérales mineures, les capotages, les collisions frontales et les collisions arrière ne provoquent pas le déclenchement des airbags latéraux.

Ceintures de sécurité

AVERTISSEMENTS

Bouclez votre ceinture de sécurité et maintenez une distance

suffisante entre vous et le volant. La ceinture de sécurité doit être correctement utilisée pour vous retenir dans la position permettant à l'airbag de fournir une protection optimale. Voir S'asseoir dans la position correcte (page 72).

AVERTISSEMENTS

N'utiliser une ceinture de sécurité que sur une seule personne à la fois.

Utiliser la boucle correcte pour chaque ceinture de sécurité.

Ne pas utiliser une ceinture de sécurité détendue ou vrillée.

Ne pas porter de vêtements épais. Pour une efficacité optimale, la ceinture de sécurité doit être bien ajustée sur le corps.

Placez la sangle épaulière sur le centre de votre épaule et ajustez la sangle ventrale pour qu'elle soit bien sur votre bassin.

Les prétensionneurs de ceinture ont un seuil de déploiement plus bas que les airbags. Au cours de collisions mineures, il est possible que seul le prétensionneur de ceinture de sécurité se déploie.

État après une collision

AVERTISSEMENT

Les ceintures de sécurité qui ont subi des contraintes au cours d'un accident doivent être remplacées et leurs ancrages contrôlés par un technicien ayant reçu la formation nécessaire.

BOUCLAGE DES CEINTURES DE SÉCURITÉ

AVERTISSEMENT

Insérez la languette dans la boucle jusqu'à ce qu'un déclic se fasse nettement entendre. Si vous

n'entendez pas ce déclic, c'est que la ceinture de sécurité est mal bouclée.

E68584

Déroulez la ceinture de manière régulière. Si vous tirez fortement dessus ou si le véhicule est stationné en pente, elle peut se bloquer.

Appuyez sur le bouton rouge sur la boucle pour détacher la ceinture. Laissez-la s'enrouler complètement et en douceur.

E68585

Ceinture de sécurité avant

E68586

E68901

Ceinture de sécurité arrière

AVERTISSEMENT

S'assurer du bon fonctionnement de la ceinture de sécurité au niveau du guide.

UTILISATION DES CEINTURES DE SÉCURITÉ PAR LES FEMMES ENCEINTES

E68587

AVERTISSEMENT

Placez la ceinture de sécurité de manière correcte pour votre sécurité et celle de l'enfant à venir.

N'utilisez pas la sangle ventrale ou la sangle épaulière seule.

Placez la sangle ventrale de manière confortable sur vos hanches et sous l'abdomen. Placez la sangle épaulière entre vos seins, au-dessus et sur le côté de votre abdomen.

DÉSACTIVATION DU COUSSIN GONFLABLE PASSAGER

AVERTISSEMENT

Pour éviter le risque de blessures graves voire mortelles, n'installez JAMAIS un siège de sécurité dos à la route à l'avant si l'airbag n'est pas désactivé.

Le commutateur à clé et le témoin de désactivation d'airbag sont situés sur la planche de bord.

Si le témoin airbag dans le combiné des instruments s'allume par intermittence, cela indique la présence d'un dysfonctionnement. Retirer le siège de sécurité enfant du siège avant. Pour garantir la sécurité du véhicule, faire contrôler le système par un technicien correctement formé pour cette opération. Voir Témoins d'avertissement et indicateurs (page 52).

Déactivation de l'airbag passager

Avant d'utiliser un siège de sécurité enfant à l'avant, vérifiez que le commutateur à clé est en position A.

À l'établissement du contact, assurez-vous que le témoin de désactivation de l'airbag passager s'allume. Voir Démarrage rapide (page 6).

Activation de l'airbag passager

AVERTISSEMENT

Pour garantir que le dispositif de retenue pour adulte fonctionne correctement, veillez à ce que

l'airbag soit ACTIVE.

Après avoir retiré le siège de sécurité enfant de l'avant du véhicule, veillez à remettre le commutateur à clé en position B.

INFORMATIONS GÉNÉRALES SUR LES FRÉQUENCES RADIO

ATTENTION

La fréquence radio utilisée par votre télécommande peut également l'être

par d'autres transmissions radio à courte distance (ex. : radio amateur, équipement médical, casque sans fil, télécommande et systèmes d'alarme). Si les fréquences sont brouillées, vous ne pourrez pas utiliser votre télécommande. Vous pouvez verrouiller et déverrouiller les portes avec la clé.

Vérifiez si votre véhicule est bien fermé à clé avant de le quitter. Cette mesure exclut tout blocage nuisible

potentiel.

Note : Vous pouvez déverrouiller les portes en appuyant accidentellement sur les boutons de la télécommande.

La portée de votre télécommande dépend de l'environnement.

PROGRAMMATION DE LA TÉLÉCOMMANDE

Il est possible de programmer un maximum de huit télécommandes pour utilisation sur votre véhicule (y compris toute télécommande fournie avec le véhicule). Contacter le concessionnaire pour la méthode à suivre.

VERROUILLAGE ET DÉVERROUILLAGE

Double verrouillage

AVERTISSEMENT

Ne pas activer le double verrouillage lorsque des personnes ou des animaux sont présents dans le

véhicule. Les portes double-verrouillées ne peuvent pas être ouvertes à partir de l'intérieur.

Le double verrouillage est une fonction de protection contre le vol qui empêche l'ouverture des portes à partir de l'intérieur. Vous ne pouvez double-verrouiller les portes que si elles sont toutes fermées. Si vous tentez de double-verrouiller les portes lorsqu'une porte est encore ouverte, l'avertisseur sonore peut émettre un bref signal sonore tandis que les serrures se verrouillent et déverrouillent. Les serrures de porte reviennent à l'état précédent.

Si vous avez réussi à double-verrouiller les portes, les indicateurs de direction clignotent deux fois. Si les feux de détresse sont allumés, les indicateurs de direction émettront deux clignotements longs.

Verrouillage et déverrouillage des portes avec la clé

A Déverrouiller B Verrouiller

Double verrouillage des portes avec la clé

Tourner la clé sur la position de déverrouillage puis sur la position de verrouillage pour double-verrouiller les portes.

Verrouillage et déverrouillage des portes avec la télécommande

E71293

A Verrouiller B Déverrouiller C Déverrouillage de l'espace de chargement

Appuyez une fois sur le bouton approprié.

Double verrouillage des portes avec la télécommande

Appuyer deux fois sur le bouton de verrouillage.

Verrouillage et déverrouillage des portes avec les poignées

Portes avant

A Repère blanc B Verrouiller C Déverrouiller

Si le repère blanc est visible, la porte est verrouillée.

Portes arrière

A Déverrouiller ou ouvrir B Verrouiller C Repère blanc

Si le repère blanc est visible, la porte est verrouillée.

Porte coulissante

E71289

A Fourgon et Kombi B Minibus C Verrouiller D Déverrouiller

Portes arrière doubles E71290

A Extérieur B Intérieur

E71291

Hayon E71292

A Extérieur B Intérieur

Accéder au bouton de déverrouillage par l'ouverture située dans la partie inférieure du hayon.

Verrouillage automatique à la fermeture

Note : Ne laissez pas vos clés dans le véhicule.

Note : Si vous tentez de verrouiller les portes lorsqu'une porte est encore ouverte, un bref signal sonore est parfois émis par l'avertisseur sonore.

Le verrouillage automatique à la fermeture vous permet de verrouiller une porte ouverte avec la clé ou la télécommande. La porte sera verrouillée une fois fermée.

Verrouillage automatique

Le véhicule est ou peut être configuré pour que les portes se verrouillent automatiquement dès que la vitesse du véhicule dépasse 8 km/h (5 mph). Notre concessionnaire peut activer ou désactiver cette fonction si nécessaire. Si cette fonction est activée, pour déverrouiller les portes latérales ou arrière, coupez le contact et utilisez la clé ou la télécommande.

Reverrouillage automatique

Les portes se reverrouillent automatiquement si vous n'ouvrez pas une porte dans les 45 secondes qui suivent le déverrouillage des portes à l'aide de la télécommande. Les serrures de porte et l'alarme reviennent à l'état précédent.

Déverrouillage à une phase

Note : Les indicateurs de direction clignotent une fois lorsque vous déverrouillez les portes.

Une fois activées, les fonctions suivantes sont disponibles :

Vous déverrouillez toutes les portes lorsque vous :

Tirez sur l'une ou l'autre poignée intérieure (sauf si vous avez double-verrouillé les portes).

• Tournez la clé dans l'une des serrures de porte.
• Appuyez une fois sur le bouton de déverrouillage de la télécommande.
• Appuyez une fois sur le bouton de déverrouillage de l'espace de chargement de la télécommande (Châssis-cabine).

Vous déverrouillez les portes arrière ou le hayon et la porte coulissante si vous appuyez une fois sur le bouton de déverrouillage de l'espace de chargement.

Déverrouillage à deux phases

Note : Les indicateurs de direction clignotent une fois lorsque vous déverrouillez les portes.

Vous déverrouillez les portes avant lorsque vous :

Tirez sur l'une ou l'autre poignée intérieure (sauf si vous avez double-verrouillé les portes). - Tournez la clé dans l'une des serrures de porte. - Appuyez une fois sur le bouton de déverrouillage de la télécommande (Fourgon, Bus et Kombi).

Vous déverrouillez la porte côté conducteur lorsque vous :

• Appuyez une fois sur le bouton de déverrouillage de la télécommande (Châssis-cabine).

Les portes avant, arrière et de l'espace de chargement se déverrouillent lorsque vous :

• Tournez la clé deux fois en moins de trois secondes dans l'une des serrures de porte avant.
• Appuyez deux fois en moins de trois secondes sur le bouton de déverrouillage de la télécommande.

Sur les fourgons, vous déverrouillez les portes arrière ou le hayon et la porte coulissante si vous appuyez une fois sur le bouton de déverrouillage de l'espace de chargement.

Sur les véhicules de type châssis-cabine, vous déverrouillez la porte passager si vous appuyez une fois sur le bouton de déverrouillage de l'espace de chargement.

Reverrouillage de zone

Les serrures des Fourgons, Bus et Kombis sont divisées en deux zones, cabine et espace de chargement. La Châssis-cabine ne présente que la zone cabine.

• Sortez du véhicule et appuyez sur le bouton de verrouillage.
• Appuyez une fois sur le bouton de déverrouillage ou sur le bouton de déverrouillage de l'espace de chargement pour ouvrir la zone respective.

Si vous ouvrez maintenant une porte dans la zone déverrouillée, les autres portes de cette zone se verrouillent automatiquement.

Déverrouillage configurable

Le déverrouillage configurable est réglé au moment de l'achat du véhicule et vous permet de sélectionner les portes qui se déverrouillent lorsque les boutons de déverrouillage et de déverrouillage de l'espace de chargement de la télécommande sont enfoncés une fois ou deux. Si vous avez fait désactiver cette fonction, elle ne peut pas être réactivée. Veuillez consulter votre concessionnaire pour plus de renseignements.

PRINCIPES DE FONCTIONNEMENT

Le système d'immobilisation est un système de protection antivol qui empêche un intrus de démarrer le moteur avec une clé dont le code n'est pas correct.

CLÉS CODÉES

Note : Évitez que des objets métalliques ne fassent écran aux clés. Ils pourraient empêcher que le récepteur identifie votre clé comme valide.

Note : Si vous perdez une clé, faites effacer le code de toutes les clés restantes et programmer un nouveau code. Veuillez consulter notre concessionnaire pour plus de renseignements. Faites recoder des clés de rechange avec vos clés existantes.

Si vous perdez une clé, vous pouvez vous procurer une clé de rechange auprès de votre concessionnaire Ford. Si possible, indiquez-lui le numéro de clé figurant sur l'étiquette fournie avec les clés d'origine. Vous pouvez aussi obtenir des clés supplémentaires auprès de votre concessionnaire Ford.

ARMEMENT DU SYSTÈME D'IMMOBILISATION DU MOTEUR

Le système d'immobilisation du moteur est armé automatiquement peu après la coupure du contact.

Le témoin du combiné des instruments clignote pour confirmer le fonctionnement du système.

DÉSARMEMENT DU SYSTÈME D'IMMOBILISATION DU MOTEUR

Le système d'immobilisation du moteur se désarme automatiquement lorsque vous établissez le contact avec une clé codée valide.

Le témoin dans le combiné des instruments s'allume pendant environ 3 secondes puis s'éteint. Si le témoin reste allumé une minute ou clignote environ une minute puis à intervalles irréguliers, la clé n'a pas été reconnue. Retirez la clé puis effectuez une nouvelle tentative de démarrage.

Si vous n'avez pas pu démarrer le moteur avec une clé correctement codée, il y a une anomalie dans le système. Faites immédiatement contrôler le système d'immobilisation.

PRINCIPES DE FONCTIONNEMENT

Tous véhicules

Si l'alarme est déclenchée, les avertisseurs sonores de l'alarme se font entendre pendant 30 secondes et les feux de détresse clignotent pendant cinq minutes. Si la cause de l'alarme est éliminée, l'alarme retourne dans son état armé préalable. Si la cause n'est pas éliminée, les avertisseurs sonores de l'alarme retentissent de nouveau.

Véhicules équipés d'une alarme périmétrique

L'alarme périmétrique dissuade les intrusions par les portes et le capot. Elle protège aussi l'autoradio et la remorque (si un kit de remorquage Ford est monté). Vous pouvez armer l'alarme totalement ou partiellement. La détection de remorque est désactivée lorsque l'alarme est armée partiellement.

L'alarme périmétrique se déclenche si quelqu'un :

ouvre une porte, ouvre le capot, tente de démarrer le moteur à l'aide d'une clé non valide, retire l'autoradio, débranche le connecteur de remorque (s'il était branché au moment où l'alarme a été armée).

Véhicules équipés d'une alarme de catégorie 1

E71401

Note : De fausses alarmes peuvent également être déclenchées par le dispositif de chauffage auxiliaire. Voir Chauffage auxiliaire (page 67). Si vous utilisez le dispositif de chauffage auxiliaire, dirigez le flux d'air vers le plancher avant.

L'alarme de catégorie 1 vient en complément de l'alarme périmétrique. Une détection par ultrasons des mouvements à l'intérieur du véhicule protège le véhicule d'une intrusion dans l'habitacle et l'espace de chargement. Vous pouvez armer l'alarme totalement ou partiellement. La détection de remorque et la détection du mouvement à l'intérieur du véhicule sont désactivées lorsque l'alarme est armée partiellement. La détection du mouvement à l'intérieur du véhicule n'est pas activée si une porte est ouverte au moment où vous armez l'alarme.

L'alarme de catégorie 1 ne fonctionne correctement que si toutes les vitres sont entièrement fermées. Gardez l'espace devant les capteurs de mouvement exempt de toute obstruction.

L'alarme de catégorie 1 est déclenchée si :

• un mouvement est détecté dans l'habitacle ou dans la zone de chargement
• quelqu'un essaie d'accéder à l'espace de chargement par la porte arrière ou la vitre du hayon.

ARMEMENT DE L'ALARME

Alarme périmétrique

L'alarme est armée 20 secondes après le verrouillage des portes. Ce délai vous permet de fermer les portes ou le capot sans déclencher l'alarme.

Armement partiel

Verrouillez les portes à l'aide de la clé. Voir Verrouillage et déverrouillage (page 19).

Armement total

Verrouillez les portes à l'aide de la télécommande ou double-verrouillez les portes à l'aide de la clé ou de la télécommande. Voir Verrouillage et déverrouillage (page 19).

Alarme de catégorie une

Armement partiel

Verrouillez les portes à l'aide de la clé. Voir Verrouillage et déverrouillage (page 19).

Armement total

Note : N'armez pas complètement l'alarme si une personne se trouve à l'intérieur du véhicule.

Verrouillez les portes à l'aide de la télécommande ou double-verrouillez les portes à l'aide de la clé ou de la télécommande. Voir Verrouillage et déverrouillage (page 19).

DÉSARMEMENT DE L'ALARME

Alarme périmétrique

Désarmez et faites taire l'alarme en déverrouillant les portes à l'aide de la clé, en établissant le contact avec une clé codée correctement ou en déverrouillant les portes à l'aide de la télécommande. Voir Verrouillage et déverrouillage (page 19).

Alarme de catégorie une

Désarmez et faites taire l'alarme en déverrouillant les portes à l'aide de la clé dans la porte conducteur et en établissant le contact avec une clé codée correctement dans les 12 secondes qui suivent ou en déverrouillant les portes à l'aide de la télécommande. Voir Verrouillage et déverrouillage (page 19).

COMMANDES AUDIO

Sélectionner le mode radio, CD ou cassette sur l'autoradio.

Les fonctions suivantes peuvent être commandées à partir des commandes au volant :

VOLUME

Augmentation du volume : Appuyer sur le bouton supérieur situé à l'arrière du levier des commandes au volant.

Diminution du volume : Appuyer sur le bouton inférieur situé à l'arrière du levier des commandes au volant.

SEEK (Recherche automatique)

Déplacer le levier vers le haut ou vers le bas :

• En mode radio, pour sélectionner une station de radio qui émet sur une fréquence plus élevée ou plus faible.
• En mode CD, pour sélectionner la plage suivante ou précédente.

Mode

Appuyer brièvement sur le bouton situé sur le côté :

• En mode radio, pour passer à la station présélectionnée suivante.
• En mode CD, pour sélectionner le CD suivant si le véhicule est équipé d'un chargeur de CD.
• Dans tous les modes, pour suspendre un message d'informations routières pendant sa diffusion.

Appuyer sur le bouton sur le côté et le maintenir enfoncé :

• En mode radio, pour changer de gamme d'ondes.

COMMANDE VOCALE

Pour activer ou désactiver le mode de commande vocale, appuyer sur le bouton du haut.

Pour plus d'informations, voir Commande vocale (page 198).

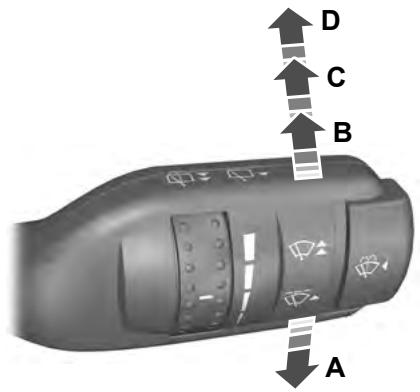

ESSUIE-GLACES DE PARE-BRISE

A Battement isolé, B Balayage intermittent, C Balayage normal, D Balayage grande vitesse

Balayage intermittent

A Intervalle de balayage long, B Balayage intermittent, C Intervalle de balayage court

ESSUIE-GLACE À ACTIVATION AUTOMATIQUE

Balayage automatique

E71014

ATTENTION

Ne pas activer la fonction de balayage automatique par temps sec. Le capteur de pluie est très sensible : les essuie-glaces peuvent se déclencher si des saletés, de la brume ou des insectes frappent le pare-brise. Remplacer les balais d'essuie-glaces dès qu'ils commencent à laisser des bandes d'humidité et des traces. Si vous ne les remplacez pas, le capteur de pluie continue de détecter de l'eau sur le pare-brise et les essuie-glaces fonctionnent même si la plus grande partie du pare-brise est sèche. Dégivrer complètement le pare-brise (le cas échéant) avant d'activer la fonction de balayage automatique. Désactiver la fonction de balayage automatique avant de faire passer le véhicule dans une station de lavage.

Si la fonction de balayage automatique est activée après l'établissement du contact, les essuie-glaces s'activent et se désactivent une fois, que le pare-brise soit mouillé ou sec. Le capteur de pluie mesure continuellement la quantité d'eau sur le pare-brise et adapte automatiquement la vitesse de balayage. Si le contact est établi avec la fonction de balayage automatique déjà activée, les essuie-glaces ne s'activent et ne se désactivent pas tant que le capteur de pluie ne détecte pas la présence d'eau sur le pare-brise.

E71015

A Sensibilité faible B Sensibilité élevée

Régler la sensibilité du capteur de pluie à l'aide de la commande rotative. Si le réglage de faible sensibilité est choisi, les essuie-glaces ne fonctionnent que si le capteur détecte une quantité importante d'eau sur le pare-brise. Si le réglage de haute sensibilité est choisi, les essuie-glaces fonctionnent lorsque le capteur détecte une petite quantité d'eau sur le pare-brise.

LAVE-GLACES DE PARE-BRISE

E71016

AVERTISSEMENT

Ne pas actionner les lave-glaces de pare-brise plus de 10 secondes

consécutives ou lorsque le réservoir

est vide.

ESSUIE-GLACES ET LAVE-GLACE DE LUNETTE ARRIÈRE

Balayage intermittent

E71017

L'essuie-glace de lunette arrière suit l'intervalle de balayage des essuie-glaces de pare-brise.

Balayage en marche arrière

L'essuie-glace de lunette arrière fonctionne automatiquement lorsque vous engagez la marche arrière et que le levier d'essuie-glaces est en position A, B, C ou D.

Lave-glace de lunette arrière

AVERTISSEMENT

Ne pas actionner le lave-glace de lunette arrière plus de 10 secondes consécutives ou lorsque le réservoir de

CONTRÔLE DES BALAIS D'ESSUIE-GLACES

E66644

Passez la pointe des doigts sur le bord du balai pour rechercher une éventuelle rugosité.

Nettoyer les raclettes avec de l'eau et une éponge.

REMPLACEMENT DES BALAIS D'ESSUIE-GLACES

E93786

Remettre en place dans l'ordre inverse.

COMMANDES D'ÉCLAIRAGE

Positions de la commande d'éclairage

Côté simple

A Côté droit B Côté gauche

Feux de route et feux de croisement

A Arrêt B Feux de position et feux de détresse C Phares D Projecteurs antibrouillard avant E Feux de brouillard arrière F Feux de stationnement

Feux de stationnement

D'abord couper le contact.

Les deux côtés

Pousser la commande d'éclairage vers l'intérieur et la tourner sur la position F.

Tirer le levier à fond vers le volant pour basculer entre les feux de route et les feux de croisement.

Appel de phares

Tirer légèrement le levier vers le volant.

Éclairage d'accompagnement

Couper le contact et tirer le levier de clignotants vers le volant pour allumer les phares. Un signal sonore bref se fait entendre. Les phares s'éteignent automatiquement après 3 minutes avec une porte ouverte, ou 30 secondes après la fermeture de la dernière porte.

Avec toutes les portes fermées, mais dans un laps de temps de 30 secondes, l'ouverture d'une porte entraîne le nouveau lancement de la minute de 3 minutes.

Pour annuler l'éclairage

d'accompagnement, tirer le levier de clignotants de nouveau vers le volant de direction ou mettre le commutateur d'allumage sur ON.

ALLUMAGE AUTOMATIQUE DES PHARES

AVERTISSEMENT

En cas de conditions météorologiques difficiles, il peut s'avérer nécessaire d'allumer vos phares.

Note: Si la fonction d'allumage automatique des phares est activée, vous ne pouvez allumer les feux de route que si la fonction a déjà allumé les phares.

E73840

Les phares s'allument et s'éteignent automatiquement en fonction de la luminosité ambiante.

ANTIBROUILLARDS

E71096

AVERTISSEMENT

Utiliser les projecteurs antibrouillard avant uniquement lorsque la visibilité est fortement limitée par le brouillard, la neige ou la pluie.

Note: Les projecteurs antibrouillard avant ne peuvent pas être allumés si la fonction d'allumage automatique des phares est activée.

FEUX ARRIÈRE DE BROUILLARD

E71097

AVERTISSEMENT

Ne pas utiliser les feux arrière de brouillard lorsqu'il pleut ou neige et que la visibilité est supérieure à 50

mètres.

Note : Les feux arrière de brouillard ne peuvent pas être allumés si la fonction d'allumage automatique des phares est activée.

RÉGLAGE EN HAUTEUR DU FAISCEAU DES PROJECTEURS

Vous pouvez régler la hauteur du faisceau des phares en fonction du chargement du véhicule.

E74611

A Relever le faisceau B Abaisser le faisceau

Régler la commande de réglage en hauteur des phares sur zéro lorsque le véhicule n'est pas chargé. Le régler de manière à produire un éclairage de 35 à 100 m lorsque le véhicule est partiellement ou complètement chargé.

FEUX DE DÉTRESSE

Pour l'emplacement des repères : Voir Démarrage rapide (page 6).

CLIGNOTANTS

E71098

Note : Soulever ou abaisser légèrement le levier pour que les clignotants ne clignotent qu'à trois reprises.

ÉCLAIRAGE INTÉRIEUR

Plafonniers - Véhicules sans capteurs intérieurs

Type 1

A Marche B Arrêt C Portes activées

Les plafonniers dépourvus de commutateur ne s'allument que lorsque le commutateur sur le plafonnier avant est réglé sur la position C et que vous ouvrez une porte.

Type 2

A Allumée (lampe de compartiment avant) B Éteinte (lampe de compartiment avant) C Portes activées D Allumée (lampe de compartiment arrière) E Éteinte (lampe de compartiment arrière)

Les lampes de compartiment arrière s'allumeront lorsque vous ouvrirez une porte, quelle que soit la position du commutateur.

Véhicules avec double verrouillage

Si vous réglez le commutateur sur la position C, le plafonnier reste allumé un court instant après la fermeture des portes. Il s'éteint tout de suite après l'établissement du contact.

Le plafonnier s'allume à la coupure du contact. Il s'éteint automatiquement après un bref instant.

Si une porte reste ouverte, le plafonnier s'éteint automatiquement après 30 minutes. Pour le rallumer, établissez le contact pendant un bref instant.

Plafonnier - Véhicules avec capteurs intérieurs

A Arrêt B Portes activées C Marche

Si le commutateur est réglé en position B, le plafonnier s'allume au déverrouillage du véhicule ou à l'ouverture d'une porte ou du hayon. Si une porte est restée ouverte, il s'éteint automatiquement au bout de quelques instants afin d'éviter la décharge de la batterie du véhicule. Pour le rallumer, établissez brièvement le contact.

Le plafonnier s'allume également à l'extinction du contact. Il s'éteint automatiquement au bout de quelques instants ou lors du démarrage ou du redémarrage du moteur.

Si le commutateur est réglé en position C, le plafonnier s'allume. Il s'éteint automatiquement au bout de quelques instants afin d'éviter la décharge de la batterie du véhicule. Pour le rallumer, établissez brièvement le contact.

Lampes de lecture

E71946

Si le contact est coupé, les lampes de lecture s'éteignent automatiquement au bout de quelques instants afin d'éviter la décharge de la batterie du véhicule. Pour les rallumer, établissez le contact pendant un bref instant.

ÉCLAIRAGE DE MARCHÉPIED

Les éclairages de marchepied s'allument et s'éteignent automatiquement à l'ouverture et à la fermeture des portes. Ils s'allument lorsque vous déverrouillez les portes à l'aide de la télécommande. Ils s'éteignent automatiquement après quelques instants.

Ne posez que les ampoules spécifiées. Voir Tableau de spécification des ampoules

(page 46).

Note : Nous recommandons de consulter un concessionnaire pour le remplacement des ampoules si le véhicule est équipé de la climatisation.

Certaines ampoules sont difficiles d'accès.

Note : Pour changer les ampoules de phares, de feux de position ou de clignotants avant, il faut déposer le phare.

Note : Les instructions suivantes expliquent comment déposer les ampoules. Poser les ampoules de rechange dans l'ordre inverse de la dépose (sauf indications contraires).

Dépose d'un phare

1. Ouvrez le capot moteur. Voir Entretien (page 129).
2. Déposez les vis.
3. Débranchez le connecteur.
4. Déposez le phare.

Feux de route et feux de croisement

ATTENTION

Ne touchez pas le verre de l'ampoule.

E71058

E71059

1. Déposez le phare.
2. Libérez les clips.
3. Déposez le cache.
4. Débranchez le connecteur.
5. Libérez le clip et déposez l'ampoule.

Feux de position E71060

1. Déposez le phare.
2. Déposez le cache.
3. Déposer l'ampoule et le porte-ampoule.
4. Déposez l'ampoule.

Indicateurs de direction avant E71061

1. Déposez le phare.
2. Tournez le porte-ampoule dans le sens inverse des aiguilles d'une montre et déposez-le.
3. Appuyez doucement sur l'ampoule, tournez-la dans le sens inverse des aiguilles d'une montre puis déposez-la.

Projecteurs antibrouillard E71062 Note : L'ampoule ne peut pas être séparée du porte-ampoule.

1. Débrancher le connecteur.
2. Tournez le porte-ampoule dans le sens inverse des aiguilles d'une montre et déposez-le.

Répéteurs latéraux

Type 1 E71063

1. Déposer avec précaution le répéteur latéral.
2. Immobiliser le porte-ampoule, tourner le logement dans le sens inverse des aiguilles d'une montre et le déposer.
3. Déposez l'ampoule.

Type 2 E71064

1. Tourner la lentille dans le sens des aiguilles d'une montre et la déposer.
2. Appuyez doucement sur l'ampoule, tournez-la dans le sens inverse des aiguilles d'une montre puis déposez-la.

Feux de gabarit latéraux

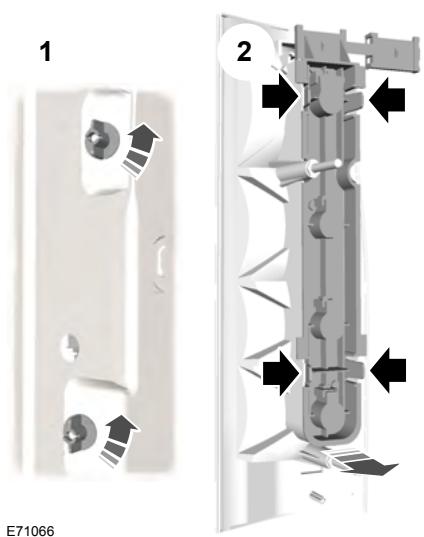

Châssis-cabine et Châssis-plateau avec châssis prolongé

E75022

1. Débrancher le connecteur.
2. Tournez le porte-ampoule dans le sens inverse des aiguilles d'une montre et déposez-le.
3. Déposez l'ampoule.

Fourgon jumbo E71065

1. Tourner la lentille dans un sens et la déposer.
2. Déposez l'ampoule.

Feux arrêté Bus et Kombi

E71067

A Feu de position arrêté et feu stop B Indicateur de direction C Feu de recul D Projecteur anti-brouillard

1. Déposer les écrous à oreilles.
2. Déposer le feu arrêté et déclipser le porte-ampoule.
3. Appuyez doucement sur l'ampoule, tournez-la dans le sens inverse des aiguilles d'une montre puis déposez-la.

Châssis-cabine et châssis-plateau

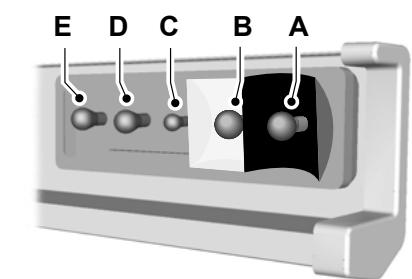

Type 1 E71068

E71069

A Indicateur de direction B Feu stop C Feu arrêté D Feu de recul E Projecteur anti-brouillard

1. Libérer le clip de fixation et mettre le cadre en plastique sur le côté.
2. Déposez la lentille.
3. Appuyez doucement sur l'ampoule, tournez-la dans le sens inverse des aiguilles d'une montre puis déposez-la.

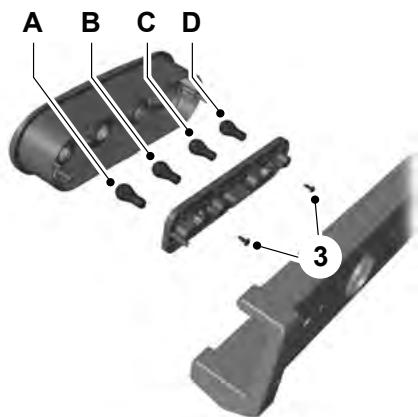

Type 2

E124795

A Feu de position arrêté et feu stop B Témoin de clignotants C Feu de recul D Projecteur anti-brouillard

1. Déposez l'écrou.
2. Débranchez le connecteur.
3. Retirez la vis.

Feux de position arrêté

Châssis plateau

E71072

1. Dégagez avec précaution la lentille du support en faisant levier.
2. Appuyez doucement sur l'ampoule, tournez-la dans le sens inverse des aiguilles d'une montre puis déposez-la.

Feu stop central

E71071

1. Déposez les vis.
2. Déposez la lampe.
3. Déposez l'ampoule.

Feux de position de toit

E71073

1. Déposez les vis.
2. Déposez la lentille.
3. Appuyez doucement sur l'ampoule, tournez-la dans le sens inverse des aiguilles d'une montre puis déposez-la.

Éclairage de plaque d'immatriculation

Véhicules avec portes arrière doubles

1. Déposez la lentille.
2. Déposez l'ampoule.

Véhicules avec hayon E71075

1. Ouvrir la lentille.
2. Appuyez doucement sur l'ampoule, tournez-la dans le sens inverse des aiguilles d'une montre puis déposez-la.

Châssis plateau E71076

1. Déposez la lentille.
2. Appuyez doucement sur l'ampoule, tournez-la dans le sens inverse des aiguilles d'une montre puis déposez-la.

Éclairage intérieur avant

Véhicules sans capteurs d'habitacle

E71077

1. Dégagez avec précaution le plafonnier en faisant levier.
2. Appuyez doucement sur l'ampoule, tournez-la dans le sens inverse des aiguilles d'une montre puis déposez-la.

Véhicules avec capteurs d'habitacle

E73091

1. Dégagez avec précaution le plafonnier en faisant levier.
2. Déposez la lentille.
3. Déposez l'ampoule.

Éclairage intérieur arrière

1. Dégagez avec précaution le plafonnier en faisant levier.
2. Déposez l'ampoule.

Spots de lecture avant E73938

E73939

1. Dégagez avec précaution le plafonnier en faisant levier.
2. Tournez le porte-ampoule dans le sens inverse des aiguilles d'une montre et déposez-le.
3. Déposez l'ampoule.

Éclairage de marchepied

1. Dégagez avec précaution le plafonnier en faisant levier.
2. Déposer le porte-ampoule.
3. Déposez l'ampoule.

E71080

TABLEAU DE SPÉCIFICATION DES AMPOULES

Ampoule	Watts (spécifications)
Feu stop - châssis-cabine et châssis-plateau	21
Feu stop central	16
Clignotant avant	21
Phare antibrouillard avant	55 (H11)
Feu de route et feu de croisement	55/60
Plafonnier	10
Eclairage de plaque d'immatriculation - sauf vehicules avec portes arrêtées doubles	10
Eclairage de plaque d'immatriculation - vehicules avec portes arrêtées doubles	5
Lampe de lecture	10
Clignotants arrêté	21
Feu arrêté de brouillard	21
Feu létéal arrêté - châssis-plateau	4
Feu de recul	21

Éclairage

Ampoule	Watts (spécifications)
Feu de gabarit de toit	4
Feu de position	5
Feu de gabarit létéric	3
Répétueur létéric (type 1)	5
Répétueur létéric (type 2)	21/5
Eclairage de marchepied	10
Feu arrêté et feu stop	21/5
Feu arrêté - châssis-cabine et châssis-plateau	10

LÈVE-VITRES ÉLECTRIQUES

AVERTISSEMENT

N'actionner les lève-vitres électriques que s'ils sont exempts d'obstruction.

E71327

Établir le contact avant d'actionner les lève-vitres électriques.

Ouverture automatique de la vitre conducteur

Appuyer sur le commutateur jusqu'au deuxième point de commande et le relâcher. Appuyer de nouveau dessus pour arrêter la vitre.

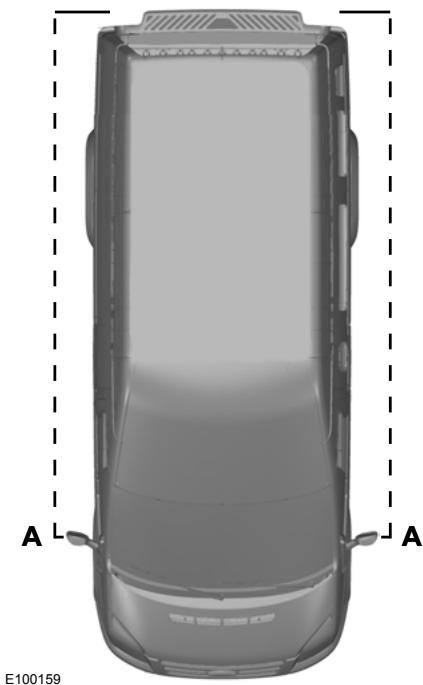

RÉTROVISEURS EXTÉRIEURS

AVERTISSEMENT

Ne surestimez pas la distance des objets que vous voyez dans le rétroviseur convexe. Les objets vus

dans les rétroviseurs convexes apparaissent plus petits et plus distants qu'en réalité.

Rétroviseurs rabattables manuels

Escamotage

Poussez le rétroviseur vers la vitre de porte.

Dépliage

Veillez à engager complètement le rétroviseur dans son support en le ramenant à sa position d'origine.

RÉTROVISEURS EXTÉRIEURS À RÉGLAGE ÉLECTRIQUE

E71280

A Rétroviseur gauche B Arrêt C Rétroviseur droit

E71281

Les rétroviseurs extérieurs électriques incorporent un élément chauffant qui dégivre ou désembue le verre du rétroviseur. Voir Chauffage, ventilation et climatisation (page 64).

VITRES COULISSANTES E66497

VITRES DE CUSTODE E66498

Tirer le levier vers l'extérieur pour ouvrir la vitre. Appuyer sur le levier au centre pour l'engager dans son verrouillage. Tirer le levier au centre pour fermer la vitre. Le pousser vers l'arrière jusqu'à ce qu'il s'engage dans son verrouillage.

INSTRUMENTS

Combiné des instruments bas de gamme

E71334

A Compte-tours B Thermomètre de température d'eau C Jauge de carburant D Compteur de vitesse E Bouton de remise à zéro du totalisateur journalier F Totalisateur, totalisateur journalier, montre, indicateur d'autonomie et indicateur de porte ouverte G Bouton de réglage de montre

Combiné des instruments haut de gamme

E73043

A Compte-tours B Thermomètre de température d'eau C Jauge de carburant D Compteur de vitesse E Témoin de message F Afficheur multifonction. Voir Généralités (page 57).

Thermomètre de température d'eau

Indique la température du liquide de refroidissement. À la température normale de fonctionnement, l'aiguille reste dans la partie centrale.

ATTENTION

Ne pas redémarrer le moteur avant d'avoir remédié à la cause de la surchauffe.

Si l'aiguille se rapproche de 120°C, le moteur est en surchauffe. Mettre le moteur à l'arrêt, couper le contact et déterminer la cause de la surchauffe une fois que le moteur a refroidi. Voir Contrôle du liquide de refroidissement (page 137). Voir Performance réduite du moteur (page 112).

Jauge de carburant

La flèche à côté du symbole de la pompe à essence indique le côté du véhicule sur lequel se trouve la trappe de remplissage.

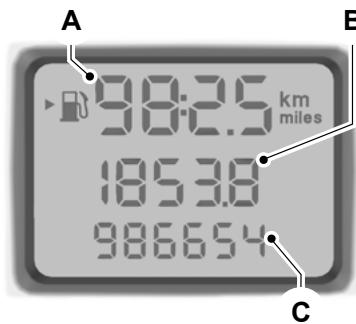

Totalisateur, totalisateur journalier et montre

Combiné des instruments bas de gamme

E71335

A Montre et autonomie B Totalisateur journalier C Totalisateur

Le totalisateur journalier permet d'enregistrer la distance des parcours individuels. Appuyer sur le bouton de remise à zéro pour remettre le totalisateur journalier à zéro.

TÉMOINS D'AVERTISSEMENT ET INDICATEURS

Combiné des instruments bas de gamme

Les témoins et indicateurs suivants s'allument brièvement à l'établissement du contact pour confirmer le bon fonctionnement du système.

ABS Airbags - Usure de plaquette de frein

• Circuit de freinage
• Régulateur de vitesse
• Porte ouverte Moteur Assistance au démarrage en côte Allumage Bas niveau de carburant
• Pression d'huile
• Périodicité d'entretien Passage
• Contrôle dynamique de stabilité (ESP) et antipatinage, témoin d'eau dans le carburant

Combiné des instruments haut de gamme

Les témoins et indicateurs suivants s'allument brièvement à l'établissement du contact pour confirmer le bon fonctionnement du système.

ABS, airbags, usure de plaquette de frein, circuit de freinage, régulateur de vitesse, moteur, assistance au démarrage en côte, allumage, bas niveau de carburant, indicateur de message, passage, contrôle dynamique de stabilité (ESP) et antipatinage, témoin d'eau dans le carburant

Si un témoin ne s'allume pas à l'établissement du contact, cela indique une anomalie dans le système. Faire contrôler le système par un technicien compétent.

Témoin ABS

S'il s'allume pendant la conduite, cela indique un mauvais fonctionnement dans le

système. Le freinage normal (sans ABS) reste totalement opérationnel. Faire contrôler le système par un technicien compétent dès que possible.

Témoin d'airbags

S'il s'allume pendant la conduite, cela indique un mauvais fonctionnement dans le

système. Faire contrôler le système par un technicien correctement formé pour cette opération.

Témoin d'usure des plaquettes de frein

Il s'allume lorsque l'usure des plaquettes de frein atteint une limite prédéterminée. Faire

contrôler la situation par un technicien compétent le plus tôt possible.

Témoin du circuit de freinage

Il s'allume lorsque le frein de stationnement est serré.

AVERTISSEMENT

Diminuer progressivement la vitesse et stopper le véhicule dès que les conditions de sécurité le permettent. Utiliser les freins avec prudence.

S'il s'allume pendant la conduite, vérifier que le frein de stationnement n'est pas serré. Si le frein de stationnement n'est pas serré, cela indique une anomalie. Faire immédiatement contrôler le système par un technicien correctement formé pour cette opération.

Témoin de régulateur de vitesse

Il s'allume lorsqu'une vitesse est réglée à l'aide du régulateur de vitesse. Voir Utilisation du

régulateur de vitesse (page 105).

Indicateur de direction

Ce témoin clignote en même temps que les clignotants.

L'augmentation soudaine de la

fréquence de clignotement indique qu'une ampoule est défectueuse. Voir

Remplacement d'une ampoule (page 37).

Témoin de porte ouverte

Il s'allume lorsque le contact est établi si les portes, le capot ou le hayon ne sont pas

correctement fermés.

Témoins d'anomalie du moteur

Témoin d'anomalie de fonctionnement

Témoin d'anomalie du groupe motopropulseur

Tous les véhicules

Si l'un de ces témoins s'allume lorsque le moteur fonctionne, cela indique un défaut.

Le moteur continue de fonctionner mais avec une puissance limitée. S'il clignote pendant la conduite, réduire immédiatement la vitesse du véhicule.

S'il continue de clignoter, éviter toute accélération ou décélération brusque. Faire immédiatement contrôler le système par un technicien correctement formé pour cette opération.

AVERTISSEMENT

Le faire contrôler immédiatement.

Si les deux témoins s'allument en même temps, arrêter le véhicule dès qu'il est possible de le faire sans danger

(une utilisation prolongée peut entraîner une réduction de la puissance et provoquer l'arrêt du moteur). Couper le contact, puis tenter de redémarrer le moteur. Si le moteur redémarre, faire immédiatement contrôler le système par un technicien compétent. Si le moteur ne redémarre pas, faire contrôler le véhicule avant de poursuivre le trajet.

Témoin de projecteurs antibrouillard

Il s'allume lorsque les projecteurs antibrouillard sont actifs.

Témoin de préchauffage

Voir Démarrage d'un moteur diesel (page 82).

Témoin de phares

Il s'allume lorsque les feux de croisement ou les feux de stationnement ou de position

arrière sont allumés.

Témoin d'assistance au démarrage en côte

Pendant la conduite, il s'allume durant l'activation du système. S'il ne s'allume pas après

l'établissement du contact, cela indique que le système a été désactivé. Le faire réactiver par le concessionnaire local. Si un mauvais fonctionnement se produit, le système s'éteint et ne se rallume pas pendant la conduite.

Témoin d'allumage

S'il s'allume pendant la conduite, cela indique un mauvais fonctionnement dans le

système. Mettre à l'arrêt tous les dispositifs électriques qui ne sont pas indispensables. Faire immédiatement contrôler le système par un technicien correctement formé pour cette opération.

Témoin de bas niveau de carburant

S'il s'allume, remplissez le réservoir dès que possible.

La flèche à côté du symbole de la pompe à essence indique le côté du véhicule sur lequel se trouve la trappe de remplissage.

Témoin de feux de route

Il s'allume lorsque les feux de route sont actifs. Il clignote lorsque vous effectuez un appel

de phares.

Indicateur de message

Il s'allume lorsqu'un nouveau message est enregistré dans l'afficheur multifonction. Voir

Messages d'information (page 59).

Témoin de pression d'huile

ATTENTION

Ne pas reprendre la route si le témoin de pression d'huile s'allume alors que le niveau d'huile est correct. Faire immédiatement contrôler le système par un technicien correctement formé pour ces opérations.

Si le témoin reste allumé après le démarrage ou s'allume pendant un déplacement, il y a

une anomalie dans le système.

Immobiliser le véhicule dès qu'il est possible de le faire en sécurité et couper le moteur. Contrôler le niveau d'huile moteur. Voir Contrôle de l'huile moteur (page 136).

Témoin de feux de brouillard arrière

Il s'allume lorsque les feux arrière de brouillard sont actifs.

Témoin de périodicité d'entretien

Véhicules à moteur diesel

Il s'allume lorsqu'une opération d'entretien est requise ou s'il y a une quantité excessive de

suie ou cambouis dans l'huile. Vidanger l'huile moteur le plus tôt possible.

Votre concessionnaire éteint le témoin de périodicité d'entretien pour vous une fois qu'il a effectué l'intervention.

Témoin de passage

Il s'allume pour informer le conducteur que le passage à un rapport plus élevé permet

une meilleure économie de carburant et un niveau moins élevé d'émissions polluantes (gaz carbonique). Il ne s'allume pas lors d'une accélération rapide, d'un freinage ou lorsque la pédale d'embrayage est enfoncée.

Témoin de contrôle dynamique de stabilité (ESP) et d'antipatinage

Note: Si une anomalie se produit dans le système ESP ou antipatinage, le système en question se désactive automatiquement.

Il clignote lorsque l'un des deux systèmes fonctionne. S'il ne clignote pas ou s'il s'allume

pendant la conduite, il y a une anomalie dans un des systèmes. Faire immédiatement contrôler le système par un technicien correctement formé pour cette opération.

Si vous désactivez l'ESP, le témoin s'allume. Le témoin s'éteint lorsque vous réactivez le système ou coupez le contact.

Témoin d'eau dans le carburant

Véhicules à moteur diesel

Il s'allume en cas de présence excessive d'eau dans le filtre à carburant. Vidanger l'eau

immédiatement. Voir Vidange du séparateur d'eau du filtre à carburant (page 138).

SIGNAUX SONORES ET INDICATEURS

Avertissement de porte ouverte

Le signal sonore de porte ouverte se fait entendre au moment où vous établissez le contact si vous n'avez pas fermé les portes, le capot ou le hayon correctement.

Afficheur multifonction

Voir Réglages personnalisés (page 61).

GÉNÉRALITÉS

AVERTISSEMENT

Pour des raisons de sécurité au volant, régler et initialiser ces fonctions uniquement lorsque le

véhicule est à l'arrêt.

Plusieurs systèmes peuvent être programmés à l'aide de l'afficheur multifonction et du levier multifonction de la colonne de direction.

L'afficheur multifonction fournit également des messages d'avertissement concernant des incidents ou dysfonctionnements dans les différents systèmes. Voir Messages d'information (page 59).

Menu principal

Vue d'ensemble des affichages du menu principal

E73982

Les différents sous-menus sont accessibles à partir du menu principal.

Les commandes E73265

Utiliser la commande rotative pour naviguer dans le menu.

Note : Si les signaux sonores sont activés, un bref signal sonore retentira chaque fois que la touche est enfoncée.

Appuyer sur la touche SET et RESET pour sélectionner un sous-menu ou le paramètre à régler.

Totalisateur E73983

Totalisateur journalier

E73984

Appuyer sur la touche SET et RESET pendant au moins 2 secondes pour le remettre à zéro.

Autonomie

E73985

Note : Le changement de type de conduite peut provoquer des écarts avec l'autonomie affichée.

Indique la distance approximative que peut parcourir le véhicule avec le carburant restant dans le réservoir.

Consommation moyenne

E73986

Indique la consommation de carburant moyenne depuis la dernière remise à zéro de la fonction.

Appuyer sur la touche SET et RESET pour remettre à zéro.

Vitesse moyenne

VITESSE MOYEN. 87 km/h

4,7 trip 000039 km

E73987

Indique la vitesse moyenne des derniers 1000 km (600 miles) ou depuis la première remise à zéro de la fonction.

Appuyer sur la touche SET et RESET pour remettre à zéro.

Température extérieure

TEMP.EXT.

TEMP 15,0℃

4,7 trip

000039 km

E73988

AVERTISSEMENT

Même si la température atteint +4 °C, il n'est pas garanti que la route soit exempte de dangers dus au mauvais temps.

Il y a émission d'un bip dans les conditions suivantes :

+4 °C ou moins : risque de givre - 0 °C ou moins : risque de verglas

Messages d'avertissement

Lorsque certains messages d'avertissement apparaissent à l'écran, vous devez appuyer sur la touche SET et RESET pour en confirmer la réception.

E73273

Certains messages d'avertissement sont complétés par l'allumage du témoin d'avertissement de message au-dessus de l'afficheur, en rouge ou en jaune selon la gravité du problème.

Si un message d'avertissement est présent avec le témoin d'avertissement, ce dernier reste allumé.

Message	Témoin	Signification
INCIDENT MOTEUR	rouge	Dysfonctionnement du moteur ou d'un système lié au moteur. Arrêté le vehicule dés que possible et couper le moteur immédiatement. Faire contrôle le moteur par un technicien compétent.

Affichages d'informations

Message	Témoin	Signification
NIVEAU HUILÉ INSUFFI-SANT	rouge	Bas niveau d'huile. Arrêteur le vehicule dès que possible et couper le moteur immédiatement. Faire l'appoint d'huile moteur. Voir Contrôle de l'huile moteur (page 136).
EAU DETECTEE DANS CARBURANT	rouge	De l'eau a été détectée dans le carburant. Faire contrôle le circuit d'alimentation par un techni-cien compétent.
TEMP. EXT. FAIBLE	rouge	La température extérieure est inférieure à 0°C.
TEMP. EXT. FAIBLE	jaune	La température extérieure est inférieure à +4 °C
ECHEANCE REMPLAC. HUILÉ	jaune	Faire contrôle le vehicule par un technicien competent.
PORTE OUVERTE FERMER PORTE	jaune	S'assurer que toutes les portes sont complète-ment fermées.
PORTE CONDUCT. OUVERTE	jaune	La portec conducteur est ouverte.
PORTE PASSAGER OUVERTE	jaune	La porte passager avant est ouverte.
PORTE AR. COTE COND. OUVERTE	jaune	La porte arrière côté conducteur est ouverte.
PORTE AR. COTE PASS. OUVERTE	jaune	La porte arrière côté passager est ouverte.
COFFRE OUVERT	jaune	L'espace de chargement ou la porte arrêté est ouverte.
CAPOT OUVERT	jaune	Le capot est ouvert.
REEMPLAC. HUILÉ BIENTÔT # J	-	Indique la prochaine nécessité d'une vidange.
REEMPLAC. HUILÉ REINI EN COURS	-	Une réinitialisation de l'indication de vidange d'huile est en cours.
REEMPLAC. HUILÉ REINI OK	-	La réinitialisation de l'indication de vidange d'huile est terminée.
*ALARME* REINI PR ARRÊT	-	Le réveil sonne. Voir Réglages personnalisés (page 61).

RÉGLAGES PERSONNALISÉS

Vue d'ensemble des affichages du menu Configuration

E73990

Menu Configuration

E73989

Les sous-menus suivants sont disponibles dans le menu Configuration :

• Langue, Réglage de l'heure, Réglage de l'alarme
• Format de l'heure
• Unités de mesure
• Signaux sonores de messages

Réglage de la langue

E73991

Un total de onze langues est disponible :

Anglais (RU), Allemand, Italien, Français, Espagnol, Turc, Russe, Néerlandais, Polonais, Suédois, Portugais.

Une fois la sélection effectuée, tourner la commande rotative pour sauvegarder le réglage et quitter le menu.

Réglage de l'heure

Voir Montre de bord (page 77).

Réglage de l'alarme

CONFIG ALARME 04,08,00 23,59 ARRET

4,7 trip 000039 km

E74286

Appuyer sur la touche SET et RESET et la maintenir enfoncée. Le jour commence à clignoter. Régler à l'aide de la commande rotative. - Appuyer sur la touche SET et RESET pour confirmer le réglage et passer au mois. - Procéder de la même manière pour régler l'année, les heures et les minutes. - Une fois les minutes réglées, un appui sur la touche SET et RESET permet d'enregistrer l'heure en mémoire. - Appuyer sur la touche SET et RESET pour activer ou désactiver l'alarme.

Alarme activée

15:04 15.0℃

4,7 trip 000039 km

E74287

E74387

*ALARME* REINI PR ARRÊT

4,7 trip 000039 km

Appuyer sur la touche SET et RESET pour la désactiver.

Format de l'heure

MODE HORAIRE 24 h

4,7 trip 000039 km

E73995

Appuyer sur la touche SET et RESET pour basculer entre les formats 12 et 24 heures.

Unités de mesure

UNITES MESURE UNITE METRIQUE

4,7 trip 000039 km

E73993

Appuyer sur la touche SET et RESET pour basculer entre les unités métriques et anglaises.

Signaux sonores de messages

Les signaux sonores suivants peuvent être désactivés :

• température ambiante de 4°C
• confirmation de l'heure réglée
• Appui sur la touche SET et RESET

BIPS-messages ARRET

4,7 trip 000039 km

E73994

Appuyer sur la touche SET et RESET pour activer ou désactiver les signaux sonores.

Configuration - Quitter

E73996

Appuyer sur la touche SET et RESET pour quitter.

PRINCIPES DE FONCTIONNEMENT

Air extérieur

Gardez les entrées d'air devant le pare-brise exemptes d'obstruction (neige, feuilles, etc.) pour permettre le bon fonctionnement du système de chauffage, ventilation et climatisation.

Ventilation en circuit fermé

ATTENTION

! Une utilisation prolongée de la fonction de ventilation en circuit fermé peut être à l'origine d'un embuage des vitres. Si les vitres s'embuent, suivez les réglages de dégivrage et désembuage du pare-brise.

L'air présent dans l'habitacle sera continuellement recirculé. L'air extérieur ne pénètre pas dans le véhicule.

Chauffage

L'efficacité du chauffage dépend de la température du liquide de refroidissement.

Climatisation

Note : La climatisation ne fonctionne que lorsque la température est supérieure à 4 °C (39 °F).

Note : L'utilisation de la climatisation entraîne une augmentation de la consommation de carburant du véhicule.

L'air est dirigé à travers l'évaporateur où il est refroidi. L'humidité est extraite de l'air pour éviter l'embuage des vitres. La condensation qui en résulte est évacuée vers l'extérieur du véhicule et il est donc normal de voir une petite flaque d'eau sous le véhicule.

Généralités sur la commande de la température et de l'humidité dans l'habitacle

Fermez complètement toutes les vitres.

Réchauffement de l'habitacle

Orientez le flux d'air vers vos pieds. Par temps froid ou humide, orientez une partie de l'air vers le pare-brise et les vitres de portes.

Refroidissement de l'habitacle

Orientez le flux d'air vers votre visage.

OUÏES D'AÉRATION

E71344

A gauche B droite C ouverte D Fermeture E bas F haut

CLIMATISATION MANUELLE Sélecteur de répartition d'air

A Tableau de bord B Plancherel C Pare-brise

Note: Une petite quantité d'air est toujours dirigée sur le pare-brise.

Régulation de température

E65966

Soufflerie

E65967

A Arrêt

Note: Si vous mettez la soufflerie à l'arrêt, le pare-brise peut s'embuer.

Ventilation en circuit fermé

E65968

A Ventilation en circuit fermé B Air extérieur

Dégivrage et désembuage rapides du pare-brise

E65969

Fermer tous les aérateurs pour produire un débit d'air maximal au niveau du pare-brise. Au besoin, activer le pare-brise chauffant et la lunette arrière chauffante. Voir Vitres chauffantes et rétroviseurs chauffants (page 67).

Chauffage rapide de l'habitacle

E65970

Ventilation Climatisation

Mise en marche et à l'arrêt de la climatisation E65972

A Ventilation en circuit fermé B Air extérieur C Marche et arrêt. D Témoin de climatisation

Note : Le témoin dans la commande s'allume lorsque la climatisation est en marche.

Abaissement de la température avec apport d'air extérieur E65973 Mettre en marche la climatisation.

Refroidissement rapide de l'habitacle E65974 Mettre en marche la climatisation.

Dégivrage et désembuage du pare-brise E65975

A Pare-brise

Régler la commande de répartition d'air sur la position A et sélectionner l'apport d'air extérieur. Lorsque la température est supérieure à 4 °C (39 °F), la climatisation se met automatiquement en marche. Dans ce cas, le témoin ne s'allume pas dans la commande.

Diminution du taux d'humidité dans l'habitacle

A Pare-brise

Régler la commande de répartition d'air sur la position A et sélectionner l'apport d'air extérieur. Lorsque la température est supérieure à 4°C (39°F), la climatisation se met automatiquement en marche. Dans ce cas, le témoin ne s'allume pas dans la commande.

VITRES CHAUFFANTES ET RÉTROVISEURS CHAUFFANTS

Vitres chauffantes

Utiliser les vitres chauffantes pour dégivrer ou désembuer le pare-brise ou la lunette arrière.

Note : Les vitres chauffantes ne fonctionnent que lorsque le moteur tourne.

Lunette arrière chauffante

Rétroviseurs extérieurs chauffants

Les rétroviseurs extérieurs à commande électrique sont équipés d'un élément chauffant qui dégivre ou désembue le verre du rétroviseur. Ils s'éteignent automatiquement après quelques instants.

CHAUFFAGE AUXILIAIRE

Informations générales

AVERTISSEMENTS

Ne pas actionner le chauffage auxiliaire à flamme programmable à la station-service, à proximité de sources de vapeurs combustibles ou de poussière ou dans des espaces fermés.

Ne pas effectuer le ravitaillement lorsque l'affichage du chauffage auxiliaire à flamme programmable est activé.

Note : Le chauffage auxiliaire à flamme programmable se désactive automatiquement lorsque la tension batterie est faible.

Note : Tous les symboles de l'affichage clignotent si l'alimentation du chauffage auxiliaire à flamme programmable a été interrompue. Le chauffage ne fonctionne pas dans ces circonstances. Régler l'heure de la montre.

Note : Le chauffage auxiliaire à flamme programmable se désactive en cas de dysfonctionnement. Faire vérifier le dispositif par un spécialiste.

Observer les instructions suivantes :

• Activer le chauffage auxiliaire à flamme programmable pendant environ 10 minutes au moins une fois par mois, toute l'année. Cette précaution permet d'éviter tout grippage de la pompe à eau et du moteur du chauffage. Pour éviter la corrosion, veiller à ce que le liquide de refroidissement du véhicule contienne au moins 10 % d'antigel à longueur d'année. Veiller à ce que le niveau de liquide de refroidissement soit compris entre les repères MAX et MIN du réservoir pour empêcher la formation de bouchons d'air. Voir Contrôle du liquide de refroidissement (page 137).
• Le fonctionnement de la soufflerie programmable commence lorsque le liquide de refroidissement atteint une certaine température. Dans ce mode, la température ambiante n'a pas d'effet.
• Dans le fonctionnement permanent du chauffage, l'unité détecte la température ambiante. Si elle est supérieure à 5 °C (41 °F), le chauffage auxiliaire à flamme programmable ne s'active pas.

Le chauffage auxiliaire à flamme programmable fonctionne indépendamment du chauffage du véhicule en chauffant le circuit de liquide de refroidissement du moteur. Il est alimenté par le réservoir de carburant du véhicule. Il peut également être utilisé lorsque le véhicule est en mouvement pour aider le chauffage du véhicule à réchauffer plus rapidement l'habitacle.

Lorsque le chauffage auxiliaire à flamme programmable est activé, des fumées d'échappement peuvent s'échapper des flancs du véhicule. Ceci est normal.

Principe de fonctionnement

Avant la mise en marche

ATTENTION

La sélection de toute autre position que la position une aura pour effet de réduire la durée de vie de la batterie, voire de la décharger.

Avant d'activer ou de programmer le chauffage, effectuer les réglages suivants :

• Régler le sélecteur de température du chauffage en position maximum.
• Tourner le sélecteur de soufflerie en position 1.
• Activer l'air recirculé avant de couper le contact. Attendre au moins cinq secondes que le système de ventilation ferme les ouïes d'aération extérieures.
• Ouvrir toutes les ouïes d'aération de l'habitacle.

Réglage de l'heure

Appuyer sur le bouton A et le maintenir enfoncé pendant plus de trois secondes, jusqu'à ce que l'affichage de l'heure clignote. Dans les cinq secondes qui suivent, appuyer sur les boutons B et D pour régler l'heure. Pour effectuer un réglage rapide, maintenir la touche appropriée enfoncée.

Réglage de la durée de chauffage

A B E71348

ATTENTION

Il est recommandé de régler la durée sur 30 minutes. La sélection de durées plus importantes aurait pour effet de réduire la durée de vie de la batterie, voire de la décharger.

Note : La durée du chauffage et la temporisation avant mise en marche du chauffage peuvent être réglées entre 10 et 120 minutes.

Appuyer sur le bouton A et le maintenir enfoncé pendant plus de trois secondes, jusqu'à ce que l'affichage de l'heure clignote. Attendre cinq secondes jusqu'à ce que le symbole apparaisse et que l'heure du chauffage clignote.

Appuyer sur les boutons B et D pour régler la durée du chauffage.

Après le réglage de la durée de chauffage, appuyer sur le bouton A. L'affichage indique l'heure et les deux points clignotent.

Arrêt du chauffage

Appuyer sur le bouton de symbole de chauffage. Le chauffage fonctionne encore pendant trois minutes, puis s'arrête. L'affichage indique alors l'heure.

Mode heures de début de chauffage

E71349

Le chauffage peut être mis en marche pour fonctionner à tout moment selon la durée pré-sélectionnée. Appuyer sur le bouton C. L'affichage s'allume et indique la durée de chauffage restante et le symbole de chauffage.

Fonctionnement permanent du chauffage

E71350

AVERTISSEMENT

Le chauffage continue de fonctionner après la coupure du contact. Pour éviter toute utilisation du chauffage, arrêtez ce dernier.

Appuyer sur le bouton B et le maintenir enfoncé. Appuyer sur le bouton C. Le chauffage fonctionne jusqu'à ce que le bouton C soit à nouveau enfoncé. L'affichage s'allume et indique l'heure de la montre et le symbole de chauffage.

Mode de chauffage programmable

Le chauffage se met automatiquement en marche à l'heure de début pré-réglée et pendant toute la durée programmée. L'affichage s'allume et indique la durée de chauffage restante et le symbole de chauffage.

Il est possible de programmer jusqu'à trois heures différentes de début de fonctionnement pré-programmées.

Programmation des heures de début de fonctionnement du chauffage

D

E71351

Appuyer plusieurs fois de suite sur le bouton A jusqu'à ce que le symbole (1, 2 ou 3) de l'heure de pré-programmation désirée soit affiché. Appuyer sur les boutons B et D pour régler le temps. Pour effectuer un réglage rapide, maintenir la touche appropriée enfoncée.

Après programmation des heures de début de fonctionnement du chauffage, appuyer sur le bouton A. L'affichage indique l'heure et les deux points clignotent.

Activation et désactivation des heures de début de fonctionnement pré-programmées du chauffage

Appuyer plusieurs fois de suite sur le bouton A jusqu'à ce que le symbole (1, 2 ou 3) de l'heure de pré-programmation désirée soit affiché. Appuyer sur le bouton C. Le symbole ON apparaît sur l'affichage. Pour désactiver une heure de début pré-programmée, appuyer de nouveau sur le bouton C.

S'ASSEOIR DANS LA POSITION CORRECTE

AVERTISSEMENTS

Ne pas régler les sièges lorsque le véhicule est en mouvement.

Pour retenir le corps dans une position qui permet à l'airbag d'assurer une protection optimale, la ceinture de sécurité doit être correctement utilisée.

À condition d'être correctement utilisés, le siège, l'appui-tête, la ceinture de sécurité et les airbags assurent une protection optimale en cas de collision. Nous vous recommandons :

• de vous asseoir en position verticale avec la base de votre colonne vertébrale la plus en arrière possible.
• de ne pas incliner le dossier à plus de 30 degrés.
• de régler l'appui-tête de telle sorte que son sommet soit au niveau du sommet de votre tête et aussi avancé que possible tout en restant confortable.
• de maintenir une distance suffisante entre vous et le volant. Nous recommandons de maintenir une distance minimale de 250 mm entre votre sternum et le couvercle d'airbag.
• de tenir le volant avec les bras légèrement pliés.
• de plier légèrement les jambes de manière à pouvoir appuyer à fond sur la pédale de frein.
• de positionner la partie épaulière de la ceinture de sécurité sur le centre de votre épaule et de bien ajuster la partie ventrale sur vos hanches.

Faites en sorte de trouver une position de conduite confortable et d'être en mesure de conserver la maîtrise totale du véhicule.

SIÈGES AVANT

AVERTISSEMENT

Ne pas régler les sièges lorsque le véhicule est en mouvement.

Avance et recul des sièges

AVERTISSEMENT

Après avoir lâché le levier, essayer de faire bouger le siège vers l'avant et l'arrière pour s'assurer qu'il est complètement engagé dans son verrou.

ATTENTION

Ne pas avancer les sièges avant trop près de la planche de bord. Les neuf positions de verrouillage avant ne sont prévues que pour l'accès à l'intérieur du véhicule.

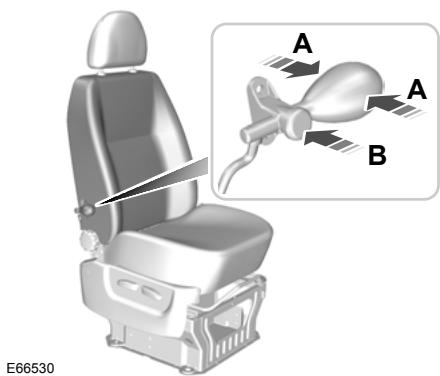

Réglage du support lombaire

A Augmenter B Diminuer

Réglage de l'angle de la base du siège E66531

Réglage de l'inclinaison du dossier de siège

Réglage de l'accoudoir

Tourner la molette sous l'accoudoir.

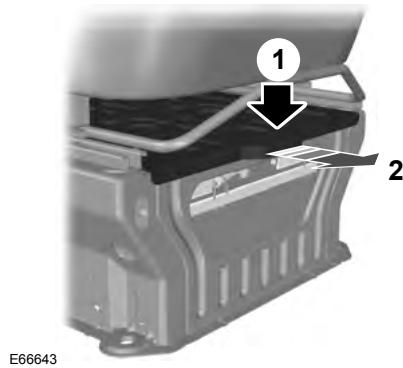

Rotation du siège

AVERTISSEMENT

Veiller à ce que les assises et les dossiers soient bien fixés et complètement engagés dans leurs uillages.

ATTENTION

Ne tourner le siège que vers le centre du véhicule et non pas vers la porte.

SIÉGES ARRIÈRE

AVERTISSEMENTS

Ne pas utiliser la banquette arrière comme un lit lorsque le véhicule est en mouvement.

Veiller à ce que les assises et les dossiers soient bien fixés et complètement engagés dans leurs uillages.

Lorsque le dossier est relevé, veiller à ce que l'occupant puisse voir les ceintures et qu'elles ne soient pas passées derrière les sièges.

Basculement d'un seul dossier vers l'avant

E70789

Basculement du dossier complet vers l'avant

E68610

Pour rabattre le dossier :

1. Tirer les sangles de déverrouillage vers le bas et les maintenir dans cette position.
2. Pousser le dossier vers l'avant.

Pour remettre le dossier en position verticale :

1. Tirer les sangles de déverrouillage vers le bas et les maintenir dans cette position.
2. Pousser le dossier en position verticale.

Dépose de la banquette arrière

E68611

E68612

AVERTISSEMENTS

Obturer les trous de boulon découverts par la dépose des sièges afin d'empêcher que les gaz d'échappement ne pénètrent dans le véhicule.

AVERTISSEMENTS

La banquette pèse 89 kg.

ATTENTION

Ranger la banquette dans un endroit sec et sûr.

1. Basculer le dossier vers l'avant
2. Tirer la sangle de déverrouillage vers le haut et la maintenir dans cette position.
3. Tirer doucement la banquette vers l'arrière jusqu'à ce que l'avant de l'armature se dégage des fixations dans le plancher.
4. Déposer le siège.

Pour la pose, procéder dans l'ordre inverse de la dépose.

APPUIS-TÊTE

Réglage de l'appui-tête

AVERTISSEMENT

Relever l'appui-tête lorsque le siège arrière est occupé par un passager ou un siège de sécurité pour enfant.

Régler l'appui-tête de telle sorte que son sommet corresponde à celui de votre tête.

Dépose de l'appui-tête

Appuyer sur les boutons de verrouillage et déposer l'appui-tête.

SIÈGES CHAUFFANTS

Note : Démarrer le moteur avant d'utiliser les sièges chauffants.

Les sièges chauffants atteignent leur température maximale après cinq ou six minutes. La fonction se met à l'arrêt automatiquement.

MONTRE DE BORD

Véhicules avec montre affichée sur l'autoradio ou le système d'aide à la navigation

Pour plus de détails sur le réglage de la montre, se reporter au Manuel de l'autoradio ou du système d'aide à la navigation séparé.

Véhicules avec un combiné des instruments bas de gamme

Note : Une brève tonalité se fait entendre lorsque l'heure est réglée.

Note : Appuyer sur le bouton de réglage de la montre et le maintenir enfoncé plus d'une seconde pour basculer entre les formats 12 et 24 heures.

1. Tourner le commutateur d'allumage en position II.
2. Appuyer sur le bouton de réglage de la montre et le maintenir enfoncé plus de trois secondes jusqu'à ce que l'affichage de l'heure clignote.
3. Appuyer sur le bouton de réglage de la montre pour régler l'heure. Pour régler l'heure rapidement, appuyer sur le bouton et le maintenir enfoncé.

Véhicules avec un combiné des instruments haut de gamme

RÉGLAGE MONTRE

01,01,00 15,03

4,7 trip

000039 km

E73992

1. Faire défiler jusqu'à cet affichage. Appuyer sur les boutons SET et RESET et les maintenir enfoncés. Le jour commence à clignoter. Régler à l'aide de la commande rotative.
2. Appuyer sur les boutons SET et RESET pour confirmer le réglage et passer au mois.
3. Procéder de la même manière pour régler l'année, les heures et les minutes.

Après réglage des minutes et appui sur les boutons SET et RESET, l'heure et la date sont enregistrées.

PORTE-TICKETS

E77059

ALLUME-CIGARES

ATTENTION

Si vous utilisez la prise lorsque le moteur est arrêté, il est possible que la batterie se décharge. Ne pas maintenir l'élément chauffant de l'allume-cigares enfoncé.

Note : Il est possible d'utiliser la prise pour alimenter des équipements électriques de 12 volts d'une intensité maximale de 20 ampères. Utiliser uniquement les connecteurs pour accessoires Ford ou les connecteurs prévus pour une utilisation avec des prises type SAE.

Enfoncez l'élément chauffant pour utiliser l'allume-cigares. Il est éjecté automatiquement.

Pour l'emplacement des repères : Voir Démarrage rapide (page 6).

CENDRIER

PRISES D'ALIMENTATION

ATTENTION

Si vous utilisez la prise de courant auxiliaire lorsque le moteur est à l'arrêt, vous risquez de décharger la batterie.

Note : Il est possible d'utiliser la prise pour alimenter des équipements électriques de 12 volts d'une intensité maximale de 20 ampères. Utiliser uniquement les connecteurs pour accessoires Ford ou les connecteurs prévus pour une utilisation avec des prises type SAE.

PORTE-GOBELETS

AVERTISSEMENTS

Ne pas placer des boissons chaudes dans les porte-gobelets lorsque le véhicule est en mouvement.

Ne pas utiliser les tablettes lorsque le véhicule est en mouvement.

Ne pas placer d'objet en verre dans les porte-gobelets.

CASIERS DE RANGEMENT

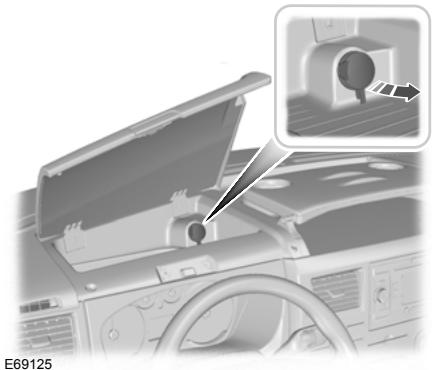

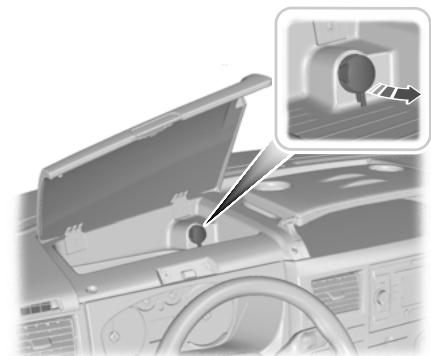

Casier de rangements supérieur

AVERTISSEMENT

Ne pas placer d'objets lourds dans le bac de rangement de pavillon.

Casier de rangement avant

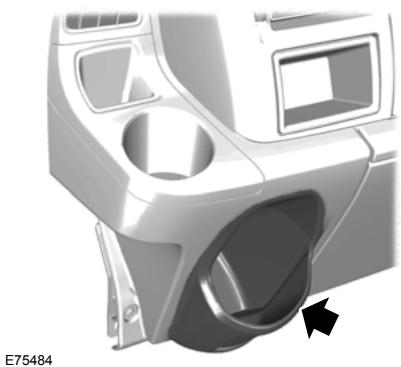

PORTE-BOUTEILLE

AVERTISSEMENT

Ne pas placer d'objet en verre dans le porte-bouteille.

TAPIS DE SOL

AVERTISSEMENT

Si des tapis de sol sont utilisés, toujours s'assurer que le tapis de sol côté conducteur est

correctement retenu par les fixations prévues à cet effet et positionné de telle sorte qu'il n'affecte pas le fonctionnement des pédales.

PRISE D'ENTRÉE AUXILIAIRE (AUX IN)

Se reporter au Guide audio spécifique.

PORT USB

Voir Connectivité (page 215).

GÉNÉRALITÉS

Conseils généraux

Si la batterie a été débranchée, il se peut que le véhicule présente des caractéristiques d'agrément de conduite inhabituelles sur environ 8 kilomètres (5 miles) suite au rebranchement de la batterie.

Ceci se produit car le système de gestion moteur doit se synchroniser de nouveau avec le moteur. Veuillez ignorer toutes caractéristiques d'agrément de conduite inhabituelles.

Démarrage du véhicule en le tirant ou en le poussant

AVERTISSEMENT

Pour éviter de l'endommager, ne démarrez pas votre véhicule en le tirant ou en le poussant. Utilisez des

câbles d'appoint et une batterie d'appoint. Voir Utilisation de câbles volants (page 145).

COMMUTATEUR D'ALLUMAGE

AVERTISSEMENT

Ne jamais remettre la clé à la position 0 ou l'après le véhicule se déplace.

E72128

0 Le contact est coupé.

I Le contact est coupé et les principaux circuits électriques sont hors tension.

Note: Pour ne pas décharger la batterie, ne pas laisser la clé de contact trop longtemps dans cette position.

II Le contact est établi. Tous les circuits électriques sont opérationnels. Allumage des témoins et indicateurs. C'est la position de la clé pendant la conduite. C'est aussi la position à utiliser en cas de remorquage du véhicule.

III Le démarreur est activé. Relâcher la clé dès le démarrage du moteur.

DÉMARRAGE D'UN MOTEUR À ESSENCE

Note : Ne pas actionner le démarreur plus de 30 secondes consécutives.

Moteur froid ou chaud

Tous les véhicules

ATTENTION

Lorsque la température est inférieure à -20°C (-4°F), laisser le contact établi pendant au moins une seconde avant d'actionner le démarreur. Cet intervalle permet l'établissement d'une pression de carburant maximale pour le démarrage du moteur.

Véhicules avec boîte de vitesses manuelle

Note : Ne pas toucher la pédale d'accélérateur.

1. Appuyez à fond sur la pédale d'embrayage.
2. Démarrez le moteur.

Véhicules avec transmission automatique

Note : Ne pas toucher la pédale d'accélérateur.

1. Sélectionner la position P (stationnement) ou N (point mort).
2. Appuyez à fond sur la pédale de frein.
3. Démarrez le moteur.

Tous les véhicules

Si le moteur ne démarre pas dans les 15 secondes, patientez quelques instants et essayez de nouveau.

Si le moteur ne démarre pas après trois tentatives, patientez 10 secondes puis suivez la procédure Moteur noyé.

En cas de difficulté à démarrer le moteur lorsque la température est inférieure à -25°C (-13°F), enfoncez la pédale d'accélérateur sur 1/4 à 1/2 de sa course et essayez de nouveau.

Moteur noyé

Véhicules avec boîte de vitesses manuelle

1. Appuyez à fond sur la pédale d'embrayage.
2. Enfoncez complètement la pédale d'accélérateur et immobilisez-la.
3. Démarrez le moteur.

Véhicules avec transmission automatique

1. Sélectionnez la position P (stationnement) ou N (point mort).
2. Enfoncez complètement la pédale d'accélérateur et immobilisez-la.
3. Appuyez à fond sur la pédale de frein.
4. Démarrez le moteur.

Tous les véhicules

Si le moteur ne démarre pas, répétez la procédure de démarrage Moteur froid ou chaud.

Régime de ralenti du moteur après le démarrage

La vitesse à laquelle le moteur tourne au régime de ralenti juste après le démarrage dépend de la température du moteur.

Si le moteur est froid, le régime de ralenti augmente automatiquement pour réchauffer le convertisseur catalytique le plus rapidement possible. Les émissions polluantes du véhicule sont ainsi maintenues à un niveau minimal absolu.

Le régime de ralenti revient lentement au niveau normal tandis que le convertisseur catalytique se réchauffe.

DÉMARRAGE D'UN MOTEUR DIESEL

Moteur froid ou chaud

Tous les véhicules

Note : Si la température est inférieure à -15 °C (5 °F), vous devrez peut-être démarrer le moteur pendant 15 secondes. Si votre véhicule est durablement utilisé à de telles températures, nous vous recommandons de le faire équiper d'un chauffage-moteur.

Note : Continuez d'actionner le démarreur jusqu'à ce que le moteur démarre.

Note : Vous ne pouvez pas actionner le démarreur plus de 15 secondes consécutives.

Note : Si le moteur ne parvient pas à démarrer après un certain nombre de tentatives, le témoin moteur s'allume. Voir Témoins d'avertissement et indicateurs (page 52). Laissez reposer le moteur pendant 30 minutes avant d'effectuer de nouvelles tentatives de démarrage pour éviter d'endommager le démarreur.

Établissez le contact et attendez que le témoin de préchauffage s'éteigne.

Véhicules avec boîte de vitesses manuelle

Note : Ne pas toucher la pédale d'accélérateur.

1. Appuyez à fond sur la pédale d'embrayage.
2. Démarrez le moteur.

Véhicules avec transmission automatique

1. Sélectionnez la position P (stationnement) ou N (point mort).
2. Appuyez à fond sur la pédale de frein.
3. Démarrez le moteur.

FILTRE À PARTICULES DIESEL (DPF)

Le DPF fait partie des systèmes de réduction des rejets polluants montés sur votre véhicule. Il élimine les particules diesel nocives (suie) contenues dans les gaz d'échappement.

Régénération

AVERTISSEMENT

Ne pas garer le véhicule ou laisser le moteur tourner au ralenti au-dessus de feuilles, d'herbes ou d'autres matières inflammables. Le processus de régénération du filtre à particules crée des températures de gaz d'échappement très élevées et peut dégager une chaleur considérable pendant et après la régénération, mais aussi après l'arrêt du moteur. Risque d'incendie.

ATTENTION

Évitez de tomber en panne de carburant.

Note : Le ventilateur peut continuer de tourner un petit moment après la coupure du moteur.

Contrairement aux filtres normaux qui doivent être régulièrement remplacés, le FAP a été conçu pour se régénérer ou s'autonettoyer afin de conserver son efficacité. Le processus de régénération est lancé automatiquement. Toutefois, il est nécessaire que le processus de régénération soit lancé dans certaines conditions de conduite.

Si vous ne parcourez que de courtes distances ou si vos trajets comportent de nombreux arrêts et démarrages, avec donc de fréquentes accélérations et décélérations, vous pourrez faciliter le processus de régénération en effectuant de temps en temps des parcours dans les conditions suivantes :

Conduire le véhicule à vitesse constante, de préférence sur un grand axe, pendant environ 20 minutes. - Éviter les périodes prolongées de fonctionnement au ralenti, respecter les limitations de vitesse et tenir compte de l'état des routes et des conditions de circulation. - Ne pas couper le contact. Utiliser un rapport inférieur au rapport normal pour maintenir un régime moteur plus élevé pendant ce trajet, le cas échéant.

MISE À L'ARRÊT DU MOTEUR

Véhicules avec turbocompresseur

ATTENTION

Ne coupez pas le contact alors que le moteur tourne à haut régime. Si vous le faites, le turbocompresseur continuera de tourner avec une pression d'huile moteur nulle. Ceci peut entraîner une usure prématurée des paliers du compresseur.

Relâchez la pédale d'accélérateur. Attendez que le moteur soit revenu au ralenti puis coupez le contact.

PRÉCAUTIONS DE SÉCURITÉ

AVERTISSEMENTS

Cessez le ravitaillement après le second arrêt du pistolet de

remplissage. Cette pratique permet de conserver dans le réservoir un volume d'expansion adéquat, qui empêche tout refoulement de carburant. Une projection de carburant pourrait constituer un risque pour les autres usagers.

Ne pas approcher de flammes ou de chaleur près du circuit d'alimentation. Le circuit

d'alimentation est sous pression. Il y a risque de blessures en cas de fuite du circuit d'alimentation.

QUALITÉ DU CARBURANT - ESSENCE

ATTENTION

Ne pas utiliser de l'essence plombée ou de l'essence avec des additifs contenant d'autres composés

métalliques (à base de manganèse par exemple). Ils pourraient endommager le système antipollution.

Note : Nous vous recommandons de n'utiliser que des carburants de haute qualité, sans additif ni autre traitement moteur.

Utiliser de l'essence sans plomb d'indice d'octane 95 minimum

conforme à la norme EN 228 ou équivalente.

QUALITÉ DU CARBURANT - DIESEL

AVERTISSEMENT

Ne pas mélanger du gazole avec de l'huile, de l'essence ou d'autres liquides. Ceci pourrait déclencher une réaction chimique.

ATTENTION

Ne pas ajouter de kérosène, de paraffine ou de l'essence au gazole. Ceci pourrait endommager le circuit d'alimentation.

Utiliser un gazole conforme à la norme EN 590 ou conforme à la spécification nationale correspondante.

Note : Nous recommandons l'utilisation d'un carburant de haute qualité uniquement.

Note : L'utilisation d'additifs ou d'autres traitements pour le moteur non agréés par Ford n'est pas recommandée.

Note : Nous ne recommandons pas l'utilisation prolongée d'additifs conçus pour empêcher le paraffinage du carburant.

Stockage à long terme

Comme la plupart des gazoles contiennent du biogazole, il est recommandé de remplir le réservoir de gazole purement minéral (le cas échéant) ou d'y ajouter un antioxydant avant tout stockage prolongé (supérieur à 2 mois) de votre véhicule. Votre concessionnaire ou réparateur agréé peut vous fournir un antioxydant approprié.

CONVERTISSEUR CATALYTIQUE

AVERTISSEMENT

Ne pas garer le véhicule ou laisser le moteur tourner au ralenti

au-dessus de feuilles ou d'herbes sèches ou autres matières inflammables. L'échappement émet une quantité considérable de chaleur pendant le fonctionnement du moteur mais aussi un certain temps après la coupure du contact. Risque d'incendie.

Conduite avec convertisseur catalytique

ATTENTION

Éviter de tomber en panne sèche.

N'actionnez pas le démarreur pendant de longues périodes consécutives.

Ne faites pas fonctionner le moteur lorsqu'un fil de bougie est débranché.

Ne démarrez pas le moteur en poussant ou en remorquant le véhicule. Utilisez des câbles volants. Voir

Utilisation de câbles volants (page 145).

Ne coupez pas le contact pendant la conduite.

TRAPPE DU RÉSERVOIR DE CARBURANT

AVERTISSEMENTS

Lors du ravitaillement, veiller à éviter de projeter le carburant pouvant rester dans le pistolet de

remplissage.

AVERTISSEMENTS

Nous vous recommandons de patienter au moins 10 secondes avant de retirer le pistolet pour laisser l'écoulement dans le réservoir du carburant résiduel.

ATTENTION

Si vous lavez votre véhicule au jet haute pression, aspergez la trappe de remplissage de carburant brièvement et à une distance toujours supérieure à 20 cm (8 po).

Note : Il est normal d'entendre un sifflement au desserrage du bouchon de remplissage.

RAVITAILLEMENT

ATTENTION

Ne tentez pas de démarrer le moteur si vous avez rempli le réservoir de carburant avec un carburant incorrect. Ceci pourrait endommager le moteur. Faites immédiatement contrôler le système par un technicien correctement formé pour cette opération.

CONSOMMATION DE CARBURANT

Les chiffres de CO2 et de consommation de carburant proviennent de contrôles effectués en laboratoire conformément à la directive CEE 80/1268/EEC et de ses amendements ultérieurs et sont réalisés par tous les constructeurs automobiles.

Ils sont conçus en guise de comparaison entre les marques et les modèles de véhicules. Ils ne sont pas destinés à représenter la consommation de carburant réelle de votre véhicule. La consommation de carburant réelle est régulée par plusieurs facteurs, y compris : style de conduite, conduite à vitesse élevée, conduite avec arrêts/démarrages fréquents, utilisation de la climatisation, accessoires posés et remorquage, etc.

Votre concessionnaire Ford peut vous conseiller afin d'améliorer votre consommation de carburant.

SPÉCIFICATIONS TECHNIQUES

Valeurs de consommation de carburant

Version	En ville	Sur route	Ville et route	Emissions de CO2
	I/100 km (mpg)	I/100 km (mpg)	I/100 km (mpg)	g/km
Tourneo 2,2 L DuraTorq-TDCi 62,5 kW (85 ch), rapport de pont : 4.23	9,3 (30,4) - 9,6 (29,4)	6,6 (42,8) - 6,9 (40,9)	7,6 (37,2) - 7,9 (35,8)	201 - 208
Tourneo 2,2 L DuraTorq-TDCi 81 kW (110 ch), rapport de pont : 4.23	9,3 (30,4) - 9,6 (29,4)	6,6 (42,8) - 6,9 (40,9)	7,6 (37,2) - 7,9 (35,8)	201 - 208
Tourneo 2,2 L DuraTorq-TDCi 85 kW (115 ch), rapport de pont : 4,36, boîte de vitesses manuelle 6 rapports	9,8 (28,8) - 10,1 (28,0)	6,3 (44,8) - 6,6 (42,8)	7,6 (37,2) - 7,9 (35,8)	200 - 208
Tourneo 2,2 L DuraTorq-TDCi 96 kW (130 ch), rapport de pont : 4.54	9,8 (28,8) - 10,1 (28,0)	6,7 (42,2) - 7,0 (40,4)	7,8 (36,0) - 8,1 (34,7)	207 - 215
Tourneo 2,2 L DuraTorq-TDCi 103 kW (140 ch), rapport de pont : 4,36, boîte de vitesses manuelle 6 rapports	9,8 (28,8) - 10,1 (28,0)	6,3 (44,8) - 6,6 (42,8)	7,6 (37,2) - 7,9 (35,8)	200 - 208
Kombi 2,2 L DuraTorq-TDCi 62,5 kW (85 ch), rapport de pont : 4.23	9,1 (31,0) - 9,6 (29,4)	6,4 (44,1) - 6,9 (40,9)	7,4 (38,2) - 7,9 (35,8)	195 - 208
Kombi 2,2 L DuraTorq-TDCi 81 kW (110 ch), rapport de pont : 4.23	9,1 (31,0) - 9,6 (29,4)	6,4 (44,1) - 6,9 (40,9)	7,4 (38,2) - 7,9 (35,8)	195 - 208
Kombi 2,2 L DuraTorq-T DCi 81 kW (110 ch), rapport de pont : 4.54	9,1 (31,0) - 9,5 (29,7)	6,7 (42,2) - 7,1 (39,8)	7,6 (37,2) - 8,0 (35,4)	200 - 211
Kombi 2,2 L DuraTorq-TDCi 85 kW (115 ch), rapport de pont : 4,36, boîte de vitesses manuelle 6 rapports	9,6 (29,4) - 10,1 (28,0)	6,1 (46,3) - 6,6 (42,8)	7,4 (38,2) - 7,9 (35,8)	195 - 208
Kombi 2,2 L DuraTorq-TDCi 85 kW (115 ch), rapport de pont : 4,93, boîte de vitesses manuelle 6 rapports	9,6 (29,4) - 10,0 (28,3)	6,4 (44,1) - 6,8 (41,5)	7,6 (37,3) - 8,0 (35,4)	200 - 211
Kombi 2,2 L DuraTorq-TDCi 96 kW (130 ch), rapport de pont : 4,54 jusqu'à T300	9,6 (29,4) - 10,1 (28,0)	6,5 (43,5) - 7,0 (40,4)	7,6 (37,0) - 8,1 (34,7)	202 - 215
Version	En ville	Sur route	Ville et route	Émissions de CO2
	I/100 km (mpg)	I/100 km (mpg)	I/100 km (mpg)	g/km
Kombi 2,2 L DuraTorq-TDCi 96 kW (130 ch), rapport de pont : 4,54, T330 et supérieurs	9,4 (30,1) - 9,8 (28,8)	6,7 (42,2) - 7,1 (39,8)	7,7 (36,7) - 8,1 (34,9)	203 - 214
Kombi 2,2 L DuraTorq-TDCi 103 kW (140 ch), rapport de pont : 4,36, boîte de vite-sses manuelle 6 rapports	9,6 (29,4) - 10,1 (28,0)	6,1 (46,3) - 6,6 (42,8)	7,4 (38,2) - 7,9 (35,8)	195 - 208
Kombi 2,2 L DuraTorq-TDCi 103 kW (140 ch), rapport de pont : 4,93, boîte de vite-sses manuelle 6 rapports	9,6 (29,4) - 9,7 (29,1)	6,4 (44,1) - 6,8 (41,5)	7,6 (37,3) - 8,0 (35,4)	200 - 211
Kombi 2,4 L DuraTorq-TDCi 74 kW (100 ch), rapport de pont : 4.78	11,2 (25,2) - 11,5 (24,6)	7,5 (37,7) - 7,9 (35,8)	8,9 (31,9) - 9,2 (30,6)	234 - 244
Kombi 2,4 L DuraTorq-TDCi 74 kW (100 ch), rapport de pont : 3,73, boîte de vite-sses manuelle 6 rapports avec filtre à particules	10,8 (26,2) - 11,0 (25,7)	7,2 (39,2) - 7,4 (38,2)	8,5 (33,1) - 8,7 (32,4)	225 - 230
Kombi 2,4 L DuraTorq-TDCi 74 kW (100 ch), rapport de pont : 5.11	12,0 (23,5) - 12,4 (22,8)	8,0 (35,3) - 8,4 (33,6)	9,5 (29,8) - 9,9 (28,6)	250 - 261
Kombi 2,4 L DuraTorq-TDCi 74 kW (100 ch), rapport de pont : 4,27, boîte de vite-sses manuelle 6 rapports avec filtre à particules	12,2 (23,2) - 12,4 (22,8)	8,1 (34,9) - 8,3 (34,0)	9,6 (29,4) - 9,8 (28,8)	254 - 259
Kombi 2,4 L DuraTorq-TDCi 85 kW (115 ch), rapport de pont : 3,73, boîte de vite-sses manuelle 6 rapports sans filtre à particules	10,6 (26,7) - 10,7 (26,4)	7,3 (38,7) - 7,4 (38,2)	8,5 (33,2) - 8,6 (32,8)	225 - 227
Kombi 2,4 L DuraTorq-TDCi 85 kW (115 ch), rapport de pont : 3,73, boîte de vite-sses manuelle 6 rapports avec filtre à particules	10,9 (25,8) - 11,1 (25,4)	7,1 (39,8) - 7,3 (38,7)	8,5 (33,2) - 8,7 (32,4)	225 - 230
Kombi 2,4 L DuraTorq-TDCi 85 kW (115 ch), rapport de pont : 4,27, boîte de vite-sses manuelle 6 rapports sans filtre à particules	12,6 (22,4) - 12,8 (22,1)	7,9 (35,8) - 8,0 (35,3)	9,6 (29,4) - 9,8 (28,8)	254 - 258
Kombi 2,4 L DuraTorq-TDCi 85 kW (115 ch), rapport de pont : 4,27, boîte de vite-sses manuelle 6 rapports avec filtre à particules	12,5 (22,6) - 12,7 (22,2)	7,9 (35,8) - 8,1 (34,9)	9,6 (29,4) - 9,8 (28,8)	253 - 259
Kombi 2,4 L DuraTorq-TDCi 103 kW (140 ch), rapport de pont : 3,73, boîte de vite-sses manuelle 6 rapports sans filtre à particules	11,4 (24,8) - 11,5 (24,6)	7,6 (37,2) - 7,8 (36,2)	9,0 (31,4) - 9,2 (30,8)	238 - 242
Kombi 2,4 L DuraTorq-TDCi 103 kW (140 ch), rapport de pont : 3,73, boîte de vite-sses manuelle 6 rapports avec filtre à particules	11,4 (24,8) - 11,6 (24,4)	7,6 (37,2) - 8,0 (35,3)	9,0 (31,4) - 9,3 (30,3)	238 - 246
Kombi 2,4 L DuraTorq-TDCi 103 kW (140 ch), rapport de pont : 4,27, boîte de vite-sses manuelle 6 rapports sans filtre à particules	12,8 (22,1) - 12,9 (21,9)	8,1 (34,9) - 8,3 (34,0)	9,8 (28,7) - 10,0 (28,3)	260 - 264
Kombi 2,4 L DuraTorq-TDCi 103 kW (140 ch), rapport de pont : 4,27, boîte de vite-sses manuelle 6 rapports avec filtre à particules	12,8 (22,1) - 13,1 (21,6)	8,1 (34,9) - 8,5 (33,2)	9,8 (28,7) - 10,2 (27,7)	260 - 269
Version	En ville	Sur route	Ville et route	Emissions de CO2
	I/100 km (mpg)	I/100 km (mpg)	I/100 km (mpg)	g/km
Kombi 3,2 L DuraTorq-TDCi, 147 kW (200 ch), rapport de pont : 3,58, boîte de vitesses manuelle 6 rapports	12,9 (21,9) - 13,0 (21,7)	7,9 (35,7) - 8,0 (35,2)	9,8 (29,0) - 9,9 (28,7)	258 - 260
Kombi 3,2 L DuraTorq-TDCi, 147 kW (200 ch), rapport de pont : 4,10, boîte de vitesses manuelle 6 rapports	14,4 (19,6) - 14,5 (19,5)	8,4 (33,6) - 8,5 (33,2)	10,6 (26,6) - 10,7 (26,4)	280 - 283

BOÎTE DE VITESSES MANUELLE

ATTENTION

N'engagez pas la marche arrière lorsque le véhicule est en mouvement, faute de quoi la boîte de vitesses pourrait être endommagée.

E99067

Sur certains véhicules, il est nécessaire de soulever la bague pour engager la marche arrière.

TRANSMISSION INTÉGRALE (AWD)

ATTENTION

Un véhicule équipé de la traction intégrale doit être remorqué avec TOUTES les roues sur le sol ou

TOUTES les roues décollées du sol. Voir Dépannage (page 127).

Si le témoin de transmission intégrale s'allume pendant la conduite, il y a une anomalie dans le système. Le système se désactive pendant toute la durée de l'anomalie. Faire contrôler le système par un technicien correctement formé pour cette opération.

Mode automatique

Le système de transmission intégrale (AWD), qui équipe certains modèles à propulsion arrière, fournit automatiquement un couple d'entraînement aux roues avant lorsque la route est rendue glissante par la pluie, la neige, le verglas, etc.

Lorsque la traction intégrale n'est plus requise, le système se désengage automatiquement et la fonctionnalité de traction arrière normale reprend.

Mode manuel

Note : Le véhicule peut présenter un comportement inhabituel si le mode manuel est laissé activé pendant la conduite sur des surfaces normales.

Note : Le mode manuel se désactive automatiquement dès que la vitesse du véhicule dépasse 100 km/h (62 mph).

Si un surcroît de motricité est nécessaire pour démarrer sur une surface excessivement glissante, appuyez sur le commutateur AWD. Pour l'emplacement des repères, voir Démarrage rapide (page 6). Le commutateur s'allume.

Pour revenir au mode automatique, appuyez de nouveau sur le commutateur.

PRINCIPES DE FONCTIONNEMENT

Freins à disques

Lorsque les disques de frein sont mouillés, l'efficacité du freinage est diminuée. À la sortie d'une station de lavage, exercer plusieurs pressions légères sur la pédale de frein pour éliminer le film d'eau.

ABS

AVERTISSEMENT

L'ABS ne vous exonère pas de votre responsabilité de conduire avec l'attention et les précautions qui s'imposent.

En évitant le blocage des roues, l'ABS vous aide à conserver la maîtrise de la direction et donc à maintenir la trajectoire de votre véhicule lors d'un freinage d'urgence.

CONSEILS POUR LA CONDUITE AVEC LE SYSTÈME ABS

Pendant une intervention du système ABS, des pulsations sont ressenties dans la pédale de frein. Ceci est normal. Maintenez la pression sur la pédale de frein.

L'ABS n'élimine pas les dangers inhérents aux situations suivantes :

• vous conduisez trop près du véhicule devant vous. l'aquaplaning.
• vous négociez les virages trop rapidement. le revêtement de la route est en mauvais état/de mauvaise qualité.

FREIN DE STATIONNEMENT

Tous véhicules

AVERTISSEMENT

Sur les véhicules équipés d'une transmission automatique, le levier de sélecteur doit rester en position

Appuyer fermement sur la pédale de frein. - Tirer à fond le levier de frein de stationnement. - Ne pas appuyer sur le bouton de déverrouillage en tirant le levier vers le haut. - Si le véhicule est garé en pente dans le sens de la montée, sélectionner le premier rapport et tourner le volant vers le côté opposé au bord de la route. - Si le véhicule est garé en pente dans le sens de la descente, sélectionner la marche arrière et tourner le volant vers le bord de la route.

Pour desserrer le frein de stationnement, appuyer fermement sur la pédale de frein, tirer légèrement le levier vers le haut, appuyer sur le bouton de déverrouillage puis abaisser le levier.

Programme de stabilité électronique

PRINCIPES DE FONCTIONNEMENT

Contrôle dynamique de stabilité (ESP)

AVERTISSEMENT

L'ESP ne vous dégage pas de votre responsabilité de conduire avec l'attention et la prudence requises.

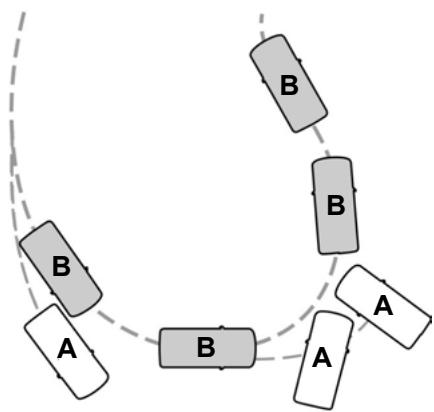

A : sans ESP, B : avec ESP

L'ESP rétablit la stabilité du véhicule lorsque celui-ci commence à s'écarter de la trajectoire souhaitée. Pour cela, le système procède à un freinage individuel des roues et à une réduction du couple moteur si nécessaire.

Le système fournit aussi une fonction d'antipatinage améliorée en réduisant le couple du moteur si les roues patinent à l'accélération. Cette fonction facilite le démarrage sur routes glissantes ou surfaces instables et améliore le comportement en limitant le patinage des roues dans les virages serrés.

Témoin du contrôle dynamique de stabilité (ESP)

Le témoin ESP clignote pendant chaque intervention du système. Voir Témoins d'avertissement et indicateurs (page 52).

Assistance au freinage d'urgence

AVERTISSEMENT

L'assistance au freinage d'urgence ne vous exonère pas de votre responsabilité de conduire avec

l'attention et les précautions qui s'imposent.

L'assistance au freinage d'urgence déclenche un freinage brutal en mesurant la vitesse à laquelle vous appuyez sur la pédale de frein. Elle fournit une puissance de freinage optimale aussi longtemps que vous maintenez la pression sur la pédale. L'assistance au freinage d'urgence peut réduire les distances d'arrêt dans les situations critiques.

UTILISATION DU PROGRAMME DE STABILITÉ ÉLECTRONIQUE

En roulant à moins de 60 km/h (37 mph), appuyez sur le commutateur pendant une seconde. Le contacteur s'allume.

Note : Si vous désactivez le système, il se réactivera temporairement si les freins sont serrés pendant un glissement du véhicule. Dans ce cas, le témoin ESP clignote.

Note : Si vous désactivez le système, il se réactivera automatiquement si le véhicule dépasse 60 km/h (37 mph).

Enfoncez le contacteur de nouveau pour activer le système. Le système est automatiquement activé à chaque établissement du contact.

Pour l'emplacement des repères : Voir Démarrage rapide (page 6).

PRINCIPES DE FONCTIONNEMENT

Cette fonction facilite le démarrage du véhicule en côte, sans utiliser le frein de stationnement.

Lorsque la fonction est activée, le véhicule reste stationnaire en pente un bref moment après que la pédale de frein soit relâchée. Pendant cet intervalle, vous avez le temps de déplacer votre pied de la pédale de frein à la pédale d'accélérateur et de démarrer. Les freins se desserrent automatiquement dès que le moteur a développé une puissance motrice suffisante pour empêcher le véhicule de dévaler la pente. Cette fonction est utile lorsqu'il s'agit de démarrer en côte, comme à partir de la rampe d'un parc de stationnement, de deux de circulation ou lors d'une marche arrière pour se garer dans une montée.

AVERTISSEMENT

Elle ne remplace pas le frein de stationnement. En quittant le véhicule, toujours serrer le frein de

stationnement et engager la première ou la marche arrière.

UTILISATION DE L'AIDE AU DÉMARRAGE EN CÔTE

Le système est activé automatiquement lorsque le véhicule est arrêté sur une pente de plus de 3 %. Le système fonctionne avec le véhicule orienté vers le bas de la pente si la marche arrière est sélectionnée et avec le véhicule orienté vers le haut de la côte si un rapport de marche avant est sélectionné.

Activation du système

AVERTISSEMENTS

Vous devez rester dans le véhicule une fois que vous avez activé le système.

Le système n'est actif que lorsque le témoin vert s'allume dans le combiné des instruments. Vous

Vous êtes responsable à tout moment du contrôle du véhicule, du contrôle du système et de toute intervention, le cas échéant.

Vous pouvez activer le système uniquement si les conditions suivantes ont été remplies :

Démarrer le moteur - Toutes les portes sont parfaitement fermées (y compris les portes de chargement). Le frein de stationnement est totalement desserré. Aucun mode de défaillance n'est présent.

Pour activer le système :

1. Appuyez sur les pédales de frein et d'embrayage pour immobiliser complètement le véhicule. Ne relâchez pas les pédales de frein et d'embrayage.
2. Si les capteurs détectent que le véhicule se trouve sur une pente, le système est automatiquement activé et le témoin vert s'allume dans le combiné des instruments.
3. Lorsque vous retirez votre pied de la pédale de frein, le véhicule restera sur la pente sans s'éloigner en roulant pendant environ deux à trois secondes. Ce temps de maintien est automatiquement prolongé si vous êtes en train de démarrer.
4. Prenez la route de la manière habituelle. Les freins sont desserrés automatiquement.

AVERTISSEMENT

Si le moteur fonctionne en

surrégime ou si un

dysfonctionnement est détecté

lorsque le système est actif, le système

est déactivé et le témoin vert s'éteint.

Désactivation du système

Pour désactiver le système, effectuez une des opérations suivantes :

• Serrez le frein de stationnement.
• Ouvrez une porte quelconque (y compris les portes de chargement).
• Démarrez en côte sans toucher au frein.
• Patientez pendant deux à trois secondes jusqu'à la désactivation automatique du système.
• Si le système est actif dans une vitesse de marche avant, engagez la marche arrière.
• Si le système est actif au point mort, relâchez la pédale d'embrayage.
• Si le système est actif en marche arrière, sélectionnez le point mort.

Le témoin vert s'éteint.

Désactivation du système

Votre concessionnaire peut désactiver cette fonction de façon permanente, au besoin.

PRINCIPES DE FONCTIONNEMENT

Le système antipatinage améliore la motricité du véhicule lorsqu'une roue commence à patiner à des vitesses jusqu'à 40 km/h. Si une roue commence à patiner, le système antipatinage régule la pression de freinage exercée sur cette roue jusqu'à ce qu'elle ne patine plus.

UTILISATION DE L'ANTIPATINAGE

Le système antipatinage est opérationnel dès que le contact est établi.

Le témoin d'antipatinage clignote pendant l'intervention du système. Accélérez plus doucement jusqu'à ce que la roue patinante retrouve son adhérence.

Le système antipatinage se désactive temporairement s'il a été utilisé de manière excessive pendant une courte période. Cette situation est normale et n'a aucun effet sur le système de freinage.

Le système antipatinage reste actif lorsque l'ESP est désactivé. Le témoin dans le combiné d'instruments ne clignote pas dans ce cas.

PRINCIPES DE FONCTIONNEMENT

AVERTISSEMENT

Le système d'aide au stationnement ne vous exonère pas de votre responsabilité d'effectuer les manœuvres de stationnement avec attention et les précautions qui s'imposent.

ATTENTION

Les véhicules équipés d'un module de remorquage non homologué par Ford peuvent ne pas détecter les obstacles correctement. Les capteurs peuvent ne pas détecter des objets sous une pluie battante ou dans d'autres conditions pouvant produire des réflexions perturbantes. Les capteurs peuvent ne pas détecter des objets dont les surfaces absorbent les ondes ultrasonores. Le système d'aide au stationnement ne détecte pas les obstacles qui s'éloignent du véhicule. Ils ne sont détectés qu'à partir du moment où ils commencent à se rapprocher à nouveau du véhicule. Effectuez les manœuvres avec une attention particulière lorsque le véhicule est équipé d'une boule de remorquage ou d'un accessoire comme un porte-vélos, car le système d'aide au stationnement n'indique que la distance entre le pare-chocs et l'obstacle. Si vous lavez votre véhicule au jet haute pression, aspergez les capteurs brièvement et à une distance toujours supérieure à 20 cm.

Note : Sur les véhicules équipés d'une boule de remorquage, le système d'aide au stationnement se désactive automatiquement lorsque des feux de remorque (ou une plaque de feux) sont connectés au connecteur à 13 broches via un module de remorquage autorisé par Ford.

Note : Gardez les capteurs exempts d'impuretés, de glace et de neige. Ne les nettoyez pas avec des objets pointus.

Note : Le système d'aide au stationnement peut émettre de fausses tonalités s'il détecte un signal qui utilise la même fréquence que les capteurs ou si le véhicule est au niveau de charge maximal.

Note : Les capteurs extérieurs peuvent détecter les parois latérales d'un garage. Si la distance entre le capteur extérieur et la paroi latérale reste constante pendant trois secondes, la tonalité cesse. Lorsque vous poursuivez la manœuvre, les capteurs intérieurs détecteront les objets vers l'arrière.

UTILISATION DU DISPOSITIF D'AIDE AU STATIONNEMENT

AVERTISSEMENT

Le système d'aide au stationnement ne vous exonère pas de votre responsabilité d'effectuer les manœuvres de stationnement avec attention et les précautions qui s'imposent.

Le dispositif d'aide au stationnement est automatiquement activé lorsque vous sélectionnez la marche arrière et que le contact est établi.

Une tonalité intermittente se fait entendre à une distance d'environ 150 cm (59 po) entre l'obstacle et le pare-chocs arrière et d'environ 50 cm (20 po) sur le côté. Lorsque la distance diminue, la tonalité intermittente accélère. Elle devient continue lorsque la distance par rapport au pare-chocs arrière est inférieure à 30 cm (11 po).

Note : Une tonalité aiguë qui dure trois secondes signale une anomalie dans le système. Le système sera neutralisé. Faites contrôler le système par un technicien correctement formé pour cette opération.

PRINCIPES DE FONCTIONNEMENT

La caméra constitue une aide visuelle pour la marche arrière.

AVERTISSEMENT

La caméra ne vous exonère pas de votre responsabilité de conduire avec l'attention et les précautions qui s'imposent.

ATTENTION

Si vous lavez votre véhicule au jet haute pression, aspergez la caméra brièvement et à une distance toujours supérieure à 20 cm (8 pouces).

N'exercez pas de pression sur la caméra.

Note : Gardez la caméra exempte d'impuretés, de glace et de neige. N'utilisez pas d'objets pointus, de produit dégraissant, de cire ou de produits organiques pour la nettoyer. Utilisez uniquement un chiffon doux.

Pendant l'utilisation, des lignes de guidage apparaissent sur l'affichage et représentent la trajectoire du véhicule et la distance approximative qui le sépare des obstacles arrière.

UTILISATION DE LA CAMÉRA DE RÉTROVISION

AVERTISSEMENTS

Le fonctionnement de la caméra de rétrovision peut varier selon la température ambiante, l'état du tableau et les conditions routières.

Les distances indiquées à l'écran peuvent être différentes de la distance réelle.

Ne placez aucun objet devant la caméra.

E95058

A Affichage de la caméra de rétrovision B Caméra de rétrovision - hayon C Caméra de rétrovision - porte de chargement

Activation de la caméra de rétrovision

ATTENTION

La caméra peut ne pas détecter des objets trop proches du véhicule.

Le contact étant établi, engagez la marche arrière. L'image est affichée sur l'écran.

Le bon fonctionnement de la caméra peut être compromis dans les cas suivants :

• Changement rapide de la température ambiante.
• Humidité de la caméra, après exposition à la pluie ou à une forte humidité par exemple.
• Obstruction de la vue de la caméra, par de la boue par exemple.

Utilisation de l'affichage

ATTENTION

Les obstacles situés au-dessus de la caméra n'apparaissent pas.

Examinez la zone à l'arrière de votre véhicule au besoin.

ATTENTION

Les repères ne sont disponibles qu'à titre indicatif et sont calculés pour des véhicules chargés au maximum et roulant sur une surface régulière.

Note : Lors de la marche arrière avec une remorque, les lignes sur l'écran indiquent la direction de déplacement du véhicule mais pas de la remorque.

Les lignes indiquent un trajet prévu du véhicule et la distance entre les rétroviseurs extérieurs et le pare-chocs arrêté.

A Garde aux rétroviseurs extérieurs - 0,1 mètre (4 pouces) B 0,5 mètre (20 pouces) C 1 mètre (39 pouces)

D 2 mètres (79 pouces)

E 3 mètres (118 pouces)

Mise en marche et arrêt de la caméra de rétrovision

A Bouton de marche et d'arrêt.

Appuyer sur le bouton A pour désactiver le système manuellement

Note : Le bouton ne fonctionne que lorsque la marche arrière est sélectionnée et le contact établi.

Désactivation de la caméra de rétrovision

Note : Désengager la marche arrière. L'affichage reste allumé quelques instants puis s'éteint.

PRINCIPES DE FONCTIONNEMENT

Le régulateur de vitesse permet de commander la vitesse du véhicule à l'aide des commutateurs au volant. Le régulateur de vitesse peut être utilisé dès que la vitesse du véhicule dépasse 30 km/h (20 mph).

UTILISATION DU RÉGULATEUR DE VITESSE

AVERTISSEMENT

Ne pas utiliser le régulateur de vitesse en cas de circulation intense, sur des routes sinueuses ou lorsque la chaussée est glissante.

Activation du régulateur de vitesse

E75456

Note : Le système est prêt pour le réglage d'une vitesse.

Réglage d'une vitesse

E75452

Appuyer pour enregistrer et maintenir la vitesse actuelle. Le témoin du régulateur de vitesse s'allume. Voir Témoins d'avertissement et indicateurs (page 52).

Modification de la vitesse réglée.

AVERTISSEMENT

Lorsque le véhicule descend une pente, la vitesse peut augmenter et dépasser la vitesse réglée. Le système ne fait pas intervenir les freins. Appuyer et maintenir enfoncé le commutateur SET- pour aider le système à maintenir la vitesse réglée.

Note : Si la vitesse du véhicule augmente lorsque la pédale d'accélérateur est enfoncée, la vitesse réglée ne change pas. Lorsque la pédale d'accélérateur est relâchée, la vitesse revient à celle précédemment réglée.

A Accélérer B Décélérer

Annulation de la vitesse réglée

Appuyer sur la pédale de frein ou le commutateur RES.

Note : Le système ne commande plus la vitesse du véhicule. Le témoin du régulateur de vitesse s'éteint mais le système conserve la vitesse précédemment réglée.

Reprise de la vitesse réglée

Le témoin du régulateur de vitesse s'allume et le système essaie de reprendre la vitesse précédemment réglée.

Désactivation du régulateur de vitesse

Le système ne conserve pas la vitesse précédemment réglée. Le témoin du régulateur de vitesse ne s'allume pas.

PRINCIPES DE FONCTIONNEMENT

Limiteur de régime

Le régime moteur est limité pour protéger le moteur.

Limiteur de vitesse du véhicule

Le limiteur de vitesse vous empêche de dépasser une vitesse programmée. Pour plus de renseignements, se reporter à l'étiquette apposée sur le pare-soleil conducteur.

Véhicules à moteur diesel

Vous pouvez limiter la vitesse maximale de votre véhicule à une valeur prédéfinie à condition qu'elle reste dans les limites légales. Veuillez consulter votre concessionnaire pour plus de renseignements.

GÉNÉRALITÉS

AVERTISSEMENTS

Utilisez des sangles d'amarrage conformes à une norme, par exemple DIN.

Fixez solidement tous les objets mobiles.

Placez les bagages et autres objets aussi bas et vers l'avant que possible dans l'espace de

chargement.

Ne conduisez pas avec le hayon ou la porte arrière ouverte. Les fumées d'échappement peuvent pénétrer le véhicule.

Ne dépassez pas la charge maximale des essieux avant et arrière de votre véhicule. Voir

Identification du véhicule (page 175).

ATTENTION

Veillez à ce qu'aucun objet ne puisse venir en contact avec les vitres arrière. N'utilisez pas de matériaux abrasifs pour nettoyer l'intérieur des vitres arrière. Ne posez pas d'autocollant ou d'étiquette sur l'intérieur des vitres arrière.

FIXATIONS DE RETENUE DE CHARGE

Note : Le nombre de dispositifs de fixation du chargement peut varier selon les modèles de véhicules.

Fixation du chargement

Dispositifs de retenue supplémentaires

Rail de chargement à mi-hauteur E77500

BARRES DE TOIT LONGITUDINALES ET TRANSVERSALES

Galerie de toit E71359

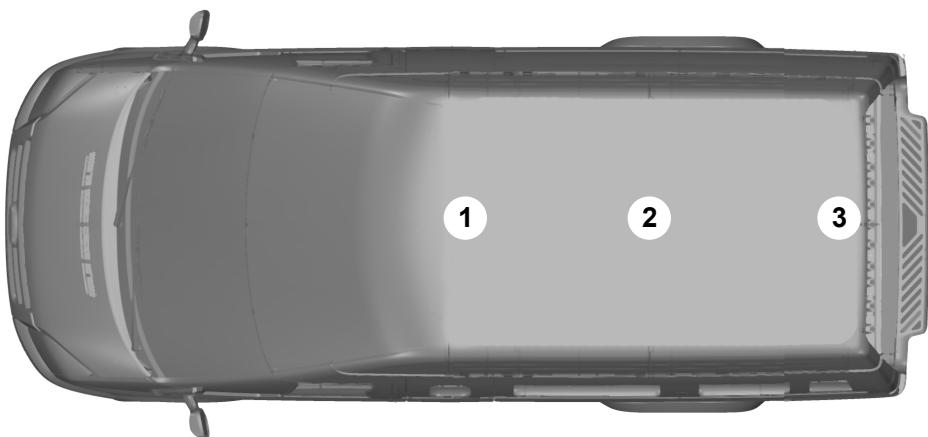

AVERTISSEMENTS

Aucune charge sur galerie n'est permise sur les modèles de bus à empattement long, à roue arrière simple, à 13, 14 ou 15 places et munis d'un moteur diesel 200 ch.

Aucune charge sur galerie n'est permise sur les modèles de bus à empattement long, à roue arrière simple, à 13, 14 ou 15 places et munis d'un moteur diesel 140 ch.

Aucune charge sur galerie n'est permise sur les modèles de bus à empattement long, à roue arrière simple, à 13, 14 ou 15 places et munis d'un moteur diesel 140 ch.

Aucune charge sur galerie n'est permise sur les modèles de bus à empattement long, à roue arrière simple, à 13, 14 ou 15 places et munis d'un moteur diesel 140 ch.

AVERTISSEMENTS

Le montage d'une galerie de toit augmente la consommation de carburant du véhicule et peut affecter son comportement.

Lire et suivre les instructions du fabricant avant d'installer une galerie de toit.

ATTENTION

Ne pas dépasser la charge sur essieu maximale spécifiée pour votre véhicule. Voir Identification du véhicule (page 175).

Ne pas dépasser la charge sur galerie maximale admissible de 100 kilogrammes ou 50 kilogrammes pour les Euroline et Nugget (galerie de toit utilisée).

Contrôler la fixation de la galerie de toit et de ses attaches comme suit :

avant le départ - après 50 km tous les 1000 km.

Véhicules avec sortie de secours

Voir Sortie de secours (page 113).

TRACTION D'UNE REMORQUE

AVERTISSEMENTS

Ne dépassez pas le poids total roulant maximal du véhicule indiqué sur la plaque d'identification du véhicule. Voir Identification du véhicule (page 175).

Ne pas dépasser 90 km/h en cas de traction d'une remorque d'un poids en charge supérieur à 2000

kg.

ATTENTION

Ne pas dépasser le poids maximal autorisé à l'avant (poids vertical sur la boule de remorquage) de 112

kilogrammes (247 livres) pour tous les véhicules sauf les véhicules avec châssis-cabine double et fourgon ou 140 kilogrammes (309 livres) pour les véhicules avec châssis-cabine double et fourgon.

Note : Tous les véhicules ne sont pas adaptés ou homologués pour être équipés de barres de remorquage.

Renseignez-vous d'abord auprès de votre concessionnaire.

Placer les charges sur une position aussi basse et aussi centrale que possible par rapport à l'essieu/aux essieux de la remorque. Si vous remorquez avec un véhicule non chargé, la charge dans la remorque doit être placée vers l'avant, dans les limites maximales permises à l'avant de la remorque pour obtenir une stabilité effective.

La stabilité du véhicule par rapport à la remorque dépend en grande partie de la qualité de la remorque.

Les poids maximum pour le véhicule et la remorque sont des valeurs obligatoires calculées pour des pentes jusqu'à 12 % et une altitude de 1000 mètres au-dessus du niveau de la mer. À haute altitude, la plus grande légèreté de l'air peut causer une réduction des performances du moteur. Il convient donc d'appliquer les restrictions suivantes :

Dans des régions à haute altitude (supérieure à 1000 mètres), le poids total roulant maximal autorisé stipulé doit être réduit de 10 % tous les 1000 mètres.

Conduite du véhicule en descente

AVERTISSEMENT

Les freins de la remorque ne sont pas commandés par le système ABS.

Rétrograder avant d'atteindre une descente raide.

RODAGE

Pneus

AVERTISSEMENT

Les pneus neufs doivent être rodés sur une distance d'environ 500 km.

Pendant cette période, le comportement routier du véhicule peut être différent.

Freins et embrayage

AVERTISSEMENT

Éviter de solliciter fortement les freins et l'embrayage pendant les 150 premiers kilomètres (100 miles).

en conduite urbaine et les 1500 premiers kilomètres (1000 miles) sur autoroute.

Moteur

ATTENTION

Éviter de conduire trop rapidement pendant les 1500 premiers kilomètres. Variez fréquemment la vitesse du véhicule et passez les rapports relativement tôt. Ne faites pas peiner le moteur.

kilomètres. Variez fréquemment la vitesse du véhicule et passez les rapports relativement tôt. Ne faites pas peiner le moteur.

Il se peut que le fonctionnement de certains composants et systèmes soit affecté à des températures inférieures à -30°C (-22°F).

PERFORMANCE RÉDUITE DU MOTEUR

Il se peut que le fonctionnement de certains composants et systèmes soit affecté à des températures inférieures à -30 °C (-22 °F).

Si l'aiguille se déplace jusqu'à la limite supérieure, cela signifie que le moteur est en surchauffe. Voir Instruments (page 50).

Le véhicule peut encore être conduit brièvement lorsque le moteur est en surchauffe, sans risque d'endommager le moteur. Le moteur continue de fonctionner avec une puissance limitée. La distance que vous pouvez parcourir dépend de la température ambiante, de la charge du véhicule et du terrain.

Si l'aiguille se déplace jusqu'à la limite supérieure, cela signifie que le moteur est en surchauffe. Voir Instruments (page 50).

Si la température continue d'augmenter, l'alimentation du moteur sera réduite. La climatisation (si montée) sera arrêtée et le ventilateur de refroidissement du moteur mis en marche.

Immobiliser le véhicule dès que possible.

Une utilisation continue peut augmenter la température du moteur et provoquer son arrêt complet.

• Immobiliser le véhicule dès que possible.
• Arrête immédiatement le moteur pour éviter toute détérioration grave de ce dernier. Laisser refroidir le moteur. Vérifier le niveau du liquide de refroidissement. Voir Contrôle du liquide de refroidissement (page 137).
• Faire immédiatement vérifier le véhicule par un spécialiste.

TROUSSE DE PREMIERS SECOURS

Minibus

L'emplacement de la trousse de premiers secours est situé sous le siège de la deuxième rangée.

Fourgon, Kombi, Châssis cabine, Plateau ridelle

L'emplacement du kit de premiers secours est situé dans le vide-poches de la porte conducteur.

TRIANGLE DE SIGNALISATION

Un espace est prévu pour ranger le triangle de signalisation dans le bac de porte conducteur.

SORTIE DE SECOURS

AVERTISSEMENT

Veiller à ce que la galerie de toit et son chargement n'obstruent pas la sortie de secours. Renseignez-vous auprès de votre concessionnaire sur les galeries de toit appropriées pour tout usage.

En cas d'urgence, briser la glace à l'aide du maillet prévu à cet effet.

COMMUTATEUR DE COUPURE DU CIRCUIT D'INJECTION - ESSENCE

E71360

En cas d'accident, voire de choc mineur (comme une collision mineure lors du stationnement), le commutateur de coupure d'alimentation peut interrompre l'alimentation en carburant. Le commutateur est situé sur le panneau latéral devant la porte avant côté passager.

Réarmement du commutateur de coupure d'alimentation.

AVERTISSEMENT

Ne pas réarmer le commutateur de coupure d'alimentation si du carburant peut être vu ou senti.

Couper le contact. - Contrôler l'étanchéité du circuit d'alimentation. Appuyer sur le dessus du commutateur de coupure d'alimentation pour le réarmer.

• Établir le contact puis, après quelques secondes, tourner la clé en position I.
• Contrôler l'étanchéité du circuit d'alimentation.

EMPLACEMENT DES BOÎTES À FUSIBLES

Conduite à droite E70864

Conduite à gauche E91162

A Boîte à pré-fusibles B Boîte à relais standard C Boîtier de raccordement d'habitacle D Boîtier de raccordement de compartiment moteur

Boîte à pré-fusibles Siège conducteur

Boîte à relais standard E70869

Fusibles

Boîtier de raccordement d'habitacle

Note : Lors de la repose, vous devez entendre un clic lorsque vous engagez les deux clips.

Boîtier de raccordement du compartiment moteur. Pour l'emplacement des repères : Voir Entretien (page 129).

Ne modifiez pas les circuits

électriques de votre véhicule de quelque manière que ce soit. Faites

réparer les circuits électriques et remplacer les relais et les fusibles à haute intensité par des techniciens compétents.

Coupez le contact et tous les

équipements électriques avant de toucher ou de tenter de changer un

fusible.

ATTENTION

Posez un fusible de remplacement de la même intensité que celui retiré.

Note : Un fusible grillé se reconnaît à la rupture de son filament.

Note : Tous les fusibles, sauf les fusibles à haute intensité, sont enfichables.

TABLEAU DE SPÉCIFICATION DES FUSIBLES

Boîte à pré-fusibles

E70871

Fusible	Ampérage	Couleur	Circuits protégés
1	350	gris	Démarreur et alternateur

Fusibles

Fusible	Ampérage	Couleur	Circuits protégés
2	60	jaune	Alimentation du boîtier de raccordement habitacle - pertinente pour le démarrage
3	100	bleu	Alimentation du boîtier de raccordement moteur - non pertinente pour le démarrage
4	40	vert	Pare-brise chauffant côté droit
5	100	bleu	Alimentation de la boîte à relais standard - non pertinente pour le démarrage
6	40	vert	Pare-brise chauffant côté gauche
7	60	jaune	Alimentation du boîtier de raccordement habitacle - non pertinente pour le démarrage
8	60	jaune	Point de connexion client
9	60	jaune	Point de connexion client
10	60	jaune	Point de connexion client

Relais	Circuits commutés
R1	Sectioneur de batterie

Boitier de raccordement moteur

E70872

Fusible	Ampérage	Couleur	Circuits protégés
11	60	jaune	Ventilateur de refroidissement moteur
12	30	rose	Alimentation de la remorque et du module de remorquage (KL30)
13	40	vert	Pompe ABS et ESP
14	-	-	Emplacement libre
15	60	jaune	Bougies de préchauffage
16	60	jaune	Relais d'allumage (KL15 #3)
17	30	rose	Activation du démarreur
18	40	vert	Alimentation allu-mage (KL15) à boîtier de raccorde-ment habitacle
19	-	-	Emplacement libre

Fusibles

Fusible	Ampérage	Couleur	Circuits protégés
20	10	rouge	Alimentation ABS, ESP, capteur d'angle de braquage, capteur de vitesse de lacet (KL30)
21	25	naturel	Soupapes ABS et ESP et module de commande
22	20	jaune	Relais d'alimentation PCM
23	20	jaune	Alimentation de la remorque (KL15)
24 Diesel	20	jaune	Chauffage additi-nnel, chauffage auxiliaire à flamme programmable
24 Essence	20	jaune	Pompe d'alimenta-tion
25	5	havane	Bobines de relais alimentées par batterie
26	15	bleu	Alimentation PCM
27	7,5	brun	Surveillance des bougies de préchauffage
28 Diesel	5	havane	Sonde T-MAF
28 Essence	15	bleu	Sondes à oxygène de surveillance automatique et HEGO
29	5	havane	Sonde eau dans carburant (diesel seulement), bobines de relais d'alimentation

Fusibles

Fusible	Ampérage	Couleur	Circuits protégés
30	10	rouge	Soupape de purge sonique, injecteurs (essence seulement)
31	5	havane	Capteur de vitesse du vehicule
32 Diesel	20	jaune	Bougie de préchauffage de chauffage auxiliaire à flamme
32 Essence	20	jaune	Module d'allumage direct avec bobine intégrée à la bougie
33	10	rouge	Feux de recul
34	-	-	Emplacement libre
35	5	havane	Chauffage additio-nnel (KL15)
36	10	rouge	Embrayage de climatisation
37	5	havane	Bobines de relais alimentées par le commutateur d'allumage, détention de clé en position contact pour le PCM

Relais	Circuits commutés
R2	Bougies de préchauffage
R3	Attelage de remorque (KL15)
R4	Activation du démarreur
R5	Alimentation (KL15 #4)
R6	Alimentation (KL15 #3)
R7 Diesel	Bougie de préchauffage de chauffage auxiliaire à flamme

Fusibles

Relais	Circuits commutés
R7 Essence	Pompe d'alimentation
R8	Alimentation de module de gestion moteur
R9	Emplacement libre
R10	Electrovanne d'embrayage de compresseur de climatisation

Boîte à relais standard

E70873

Fusible	Ampérage	Couleur	Circuits protégés
38	20	jaune	Essue-glace arrière
39	10	rouge	Commande de climatisation avant et arrière
40	5	havane	Alimentation des bobines de relais
41	5	havane	Tachygraphe

Fusibles

Fusible	Ampérage	Couleur	Circuits protégés
42	5	havane	Réglage en hauteur des phares, commuta-teur d'éclairage principal (KL15)
43	20	jaune	Sièges avant chauffants
44	20	jaune	Avertisseur
45	20	jaune	Prise de courant avant auxiliaire
46	10	rouge	Rétroviseurs chauffants (véhicule équipé d'une alarme CAT 1)
47	20	jaune	Allume-cigares
48	5	havane	Alimentation des bobines de relais, rétrovisurs électriques
49	20	jaune	Prise de courant arrêté auxiliaire
50	10	rouge	Feu de route côte gauche
51	10	rouge	Feu de route côte croit
52	10	rouge	Feu de croisement côte gauche
53	10	rouge	Feu de croisement côte croit
54	30	rose	Pré-fusible pour feu des croisements, feu des route, feu des jour, tachygraphe, ventila-teur du chauffage auxiliaire à flamme
55	40	vert	Moteur de soufflerie de chauffage
56	20	jaune	Lève-vitres électriques
57	30	rose	Moteur soufflierie chauffage arrêté
58	30	rose	Moteur d'essuin-glaces avant
59	30	rose	Lunette arrêté chauffante, rétroviseurs chauffants
60	-	-	Emplacement libre
61	60	jaune	Relais d'allumage (KL15 #1)
62	60	jaune	Relais d'allumage (KL15 #2)

Fusibles

Relais	Circuits commutés
R11	Phares - deux de croisement
R12	Rétroviseurs chauffants (si le vehicule est équipé d'une alarme CAT 1)
R13	Phares - deux de route
R14	Avertisseur
R15	Feux de jour
R16	Chauffage à flamme programmable
R17	Vitres arrêté chauffantes et rétroviseurs chauffants (ou vitre arrêté chauffante côté gauche si une alarme 1 est montée)
R18	Vitre arrêté chauffante côté droit si une alarme 1 est montée
R19	Alimentation (KL15 #2)
R20	Réservé pour utilisation SVO
R21	Alimentation (KL15 #1)
R22	Pare-brise chauffant côté droit
R23	Fonction vitesses haute et BASSE d'essuie-glaces de pare-brise
R24	Essuie-glace arrêté
R25	Fonction marche et arrêt d'essuie-glaces de pare-brise
R26	Pare-brise chauffant du côté gauche

Boîtier de raccordement d'habitatcle

E70874

Fusible	Ampérage	Couleur	Circuits protégés
63	5	havane	Aide au stationnement arrêté, capteur de pluie
64	2	gris	Capteur de demande de pédale d'accélétaireur
65	15	bleu	Contacteur deieux stop
66	5	havane	Combiné des instruments, alimentation PATS, tachygraphe, éclairage des commuteurs de planche de bord
67	15	bleu	Pompe de lave-glace
68	10	rouge	Module de commande des dispositifs de retenue
69	20	jaune	Commutateur d'éclairage extérieur (KL15)
70	20	jaune	Alarmé sonore avec batterie
71	5	havane	Commutateur d'éclairage extérieur (KL30)

Fusibles

Fusible	Ampérage	Couleur	Circuits protégés
72	10	rouge	Alimentation de la protection antidécharge de batterie, OBDII (KL30)
73	15	bleu	Alimentation autoradio, aide à la navigation et téléphone
74	5	havane	Combiné des instruments, temporisation de chauffage auxiliaire à flamme, alimentation d'entrée sans clé à télécommande, capteur de mouvement dans l'habitacle (KL30)
75	7,5	brun	Feux de position côte croit
76	7,5	brun	Feux de position côte gauche
77	5	havane	Alimentation commutateur d'allumage, alimentation bobines de sectionneur de batterie
78	15	bleu	Verrouillage centralisé
79	7,5	brun	Eclairage de plaque d'immatriculation, faux de position latéraux
80	15	bleu	Projecteurs antibrouillard avant
81	10	rouge	Feux arrêté de brouillard
82	3	violet	Alimentation d'allumage du système audio et du combiné des instruments

Fusibles auxiliaires

Fusible	Ampérage	Couleur	Circuits protégés	Emplacement
83	10	rouge	Module de barre d'attelage	Côté gauche, espace pour les pieds
84	7,5	brun	Détection de bougie de préchauffage FAP	Sous le boîtier de raccordement dans le compartment moteur

POINTS DE REMORQUAGE

REMORQUAGE DU VÉHICULE SUR SES QUATRE ROUES

Tous véhicules

AVERTISSEMENTS

Établissez le contact pour le remorquage de votre véhicule, faute de quoi le verrou de direction s'engagera et les clignotants et feux stop ne fonctionneront pas. Le servofrein et la pompe de direction assistée ne fonctionnent que lorsque le moteur est en marche. Appuyez plus fort sur la pédale de frein et tenez compte d'un allongement des distances d'arrêt et d'un alourdissement de la direction.

ATTENTION

Une tension excessive dans la corde de remorquage pourrait endommager votre véhicule ou le véhicule tracteur.

Ne pas utiliser de barre de remorquage dans l'anneau de remorquage avant. Sélectionner le point mort (N) au cours du remorquage du véhicule.

Le véhicule tracteur doit accélérer lentement et sans à-coup.

Véhicules avec transmission automatique

ATTENTION

Au-delà d'une vitesse de 20 km/h (12 mph) ou d'une distance de 20 kilomètres (12 miles), les roues motrices doivent être décollées du sol.

ATTENTION

Il est déconseillé de remorquer le véhicule avec les roues motrices au sol. Toutefois, s'il est nécessaire d'éloigner le véhicule d'un endroit dangereux, ne pas remorquer le véhicule à une vitesse supérieure à 20 km/h (12 mph) ou sur une distance supérieure à 20 kilomètres (12 miles).

Ne pas remorquer votre véhicule à l'envers. En cas de défaillance mécanique de la boîte de vitesses, les roues motrices doivent être décollées du sol. Ne pas remorquer le véhicule si la température ambiante est inférieure à 0°C (32°F).

REMORQUAGE DU VÉHICULE SUR SES QUATRE ROUES - AWD

AVERTISSEMENTS

Établissez le contact pour le remorquage de votre véhicule, faute de quoi le verrou de direction s'engagera et les clignotants et feux stop ne fonctionneront pas. Le servofrein et la pompe de direction assistée ne fonctionnent que lorsque le moteur est en marche. Appuyez plus fort sur la pédale de frein et tenez compte d'un allongement des distances d'arrêt et d'un alourdissement de la direction.

ATTENTION

Une tension excessive dans la corde de remorquage pourrait endommager votre véhicule ou le véhicule tracteur.

ATTENTION

Ne pas utiliser de barre de remorquage dans l'anneau de remorquage avant. En cas de panne ou de défaillance mécanique de la boîte de vitesses, le véhicule doit être remorqué avec TOUTES les roues sur le sol ou transporté avec TOUTES les roues décollées du sol.

Le véhicule tracteur doit accélérer lentement et sans à-coups.

GÉNÉRALITÉS

Faites entretenir régulièrement votre véhicule pour le maintenir en bon état de marche et préserver sa valeur de revente. Un vaste réseau de Réparateurs Agréés Ford met sa compétence professionnelle à votre disposition. Leurs techniciens spécialement formés sont les plus qualifiés pour assurer un entretien de qualité de votre véhicule. Ils disposent d'une vaste gamme d'outils hautement spécialisés et spécialement conçus pour l'entretien de votre véhicule.

En plus d'un entretien régulier, nous vous recommandons d'effectuer les contrôles supplémentaires suivants.

AVERTISSEMENTS

Coupez le contact avant toute intervention ou tentative de réglage.

Ne pas toucher les pièces du circuit d'allumage électronique après l'établissement du contact ou lorsque le moteur tourne. Le système génère des hautes tensions.

Tenez vos mains et vêtements à distance du ventilateur de refroidissement. Dans certaines

conditions, le ventilateur peut continuer de tourner plusieurs minutes après la coupure du moteur.

Contrôles journaliers

Éclairage extérieur, éclairages intérieurs, témoins et indicateurs.

Contrôlez lors du ravitaillement en carburant

• Niveau d'huile moteur. Voir Contrôle de l'huile moteur (page 136).
• Niveau du liquide de frein. Voir Contrôle du liquide de freins et d'embrayage (page 137).
• Niveau de liquide de lave-glace. Voir Contrôle du liquide lave-glace (page 140).
• Pression de gonflage des pneus (pneus froids). Voir Spécifications techniques (page 167).
• État des pneus. Voir Entretien des pneus (page 166).

Contrôles mensuels

• Niveau de liquide de refroidissement (moteur froid). Voir Contrôle du liquide de refroidissement (page 137).
• Étanchéité des canalisations, flexibles et réservoirs.
• Niveau du liquide de direction assistée. Voir Contrôle du liquide de direction assistée (page 138).
• Fonctionnement de la climatisation.
• Fonctionnement du frein de stationnement.
• Fonctionnement de l'avertisseur sonore.
• Serrage des écrous de roue. Voir Spécifications techniques (page 167).
• Contrôle de l'indicateur d'entretien du filtre à carburant. Voir Contrôle de l'indicateur d'entretien du filtre à gazole (page 139).

OUVERTURE ET FERMETURE DU CAPOT

Ouverture du capot moteur

E72108

E72109

Fermeture du capot

Note : S'assurer que le capot est correctement fermé.

Abaisser le capot et le laisser tomber de son propre poids sur les derniers 20 à 30 cm.

VUE D'ENSEMBLE DU COMPARTIMENT MOTEUR - 2.3L DURATEC-HE (MI4)

E70606

A Réservoir de liquide de frein et d'embrayage (véhicules à conduite à droite). Voir Contrôle de liquide de freins et d'embrayage (page 137). B Bouchon de remplissage d'huile moteur 1. Voir Contrôle de l'huile moteur (page 136). C Réservoir de liquide de frein et d'embrayage (véhicules à conduite à gauche). Voir Contrôle de liquide de freins et d'embrayage (page 137). D Borne positive de la batterie (pour le branchement du câble volant). Voir Batterie du véhicule (page 145). E Réservoir de liquide de refroidissement. Voir Contrôle du liquide de refroidissement (page 137). F Réservoir de lave-glace. Voir Contrôle du liquide lave-glace (page 140).

G Boîtier de raccordement moteur. Voir Fusibles (page 115). H Réservoir de liquide de direction assistée. Voir Contrôle du liquide de direction assistée (page 138).

Jauge d'huile moteur 1. Voir Contrôle de l'huile moteur (page 136).

1 Les bouchons de remplissage et la jauge de niveau d'huile sont colorés pour en faciliter l'identification.

VUE D'ENSEMBLE DU COMPARTIMENT MOTEUR - 2.2L DURATORQ-TDCI (PUMA) DIESEL

E70605

A Décanteur d'eau du filtre à gazole (véhicules à conduite à gauche). Voir Vidange du séparateur d'eau du filtre à carburant (page 138). A Réservoir de liquide de frein et d'embrayage (véhicules à conduite à droite). Voir Contrôle du liquide de freins et d'embrayage (page 137). B Bouchon de remplissage d'huile moteur 1. Voir Contrôle de l'huile moteur (page 136). C Réservoir de liquide de frein et d'embrayage (véhicules à conduite à gauche). Voir Contrôle du liquide de freins et d'embrayage (page 137). C Décanteur d'eau du filtre à gazole (véhicules à conduite à droite). Voir Vidange du séparateur d'eau du filtre à carburant (page 138). D Réservoir de liquide de refroidissement. Voir Contrôle du liquide de refroidissement (page 137). E Réservoir de lave-glace. Voir Contrôle du liquide lave-glace (page 140). F Boîtier de raccordement moteur. Voir Fusibles (page 115). G Borne positive de la batterie (pour le branchement du câble volant). Voir Batterie du véhicule (page 145). H Jauge d'huile moteur 1. Voir Contrôle de l'huile moteur (page 136).

I Réservoir de liquide de direction assistée. Voir Contrôle du liquide de direction assistée (page 138).

1 Les bouchons de remplissage et la jauge de niveau d'huile sont colorés pour en faciliter l'identification.

VUE D'ENSEMBLE DU COMPARTIMENT MOTEUR - 2.4L DURATORQ-TDCI (PUMA) DIESEL / 3.2L DURATORQ-TDCI (PUMA) DIESEL

E70607

A Décanteur d'eau du filtre à gazole (véhicules à conduite à gauche). Voir Vidange du séparateur d'eau du filtre à carburant (page 138). A Réservoir de liquide de frein et d'embrayage (véhicules à conduite à droite). Voir Contrôle du liquide de freins et d'embrayage (page 137). B Jauge d'huile moteur 1. Voir Contrôle de l'huile moteur (page 136). C Bouchon de remplissage d'huile moteur 1. Voir Contrôle de l'huile moteur (page 136). D Réservoir de liquide de frein et d'embrayage (véhicules à conduite à gauche). Voir Contrôle du liquide de freins et d'embrayage (page 137).

D Décanteur d'eau du filtre à gazole (véhicules à conduite à droite). Voir Vidange du séparateur d'eau du filtre à carburant (page 138). E Réservoir de liquide de refroidissement. Voir Contrôle du liquide de refroidissement (page 137). F Réservoir de lave-glace. Voir Contrôle du liquide lave-glace (page 140). G Boîtier de raccordement moteur. Voir Remplacement d'un fusible (page 117). H Borne positive de la batterie (pour le branchement du câble volant). Voir Utilisation de câbles volants (page 145).

I Réservoir de liquide de direction assistée. Voir Contrôle du liquide de direction assistée (page 138).

1 Les bouchons de remplissage et la jauge de niveau d'huile sont colorés pour en faciliter l'identification.

JAUGE DE NIVEAU D'HUILE MOTEUR - 2.3L DURATEC-HE (MI4)

A MIN

B MAX

JAUGE DE NIVEAU D'HUILE MOTEUR - 2.2L DURATORQ-TDCI (PUMA) DIESEL

A MIN

B MAX

JAUGE DE NIVEAU D'HUILE MOTEUR - 2.4L DURATORQ-TDCI (PUMA) DIESEL / 3.2L DURATORQ-TDCI (PUMA) DIESEL

E71362

A MIN B MAX

CONTRÔLE DE L'HUILE MOTEUR

ATTENTION

Ne pas utiliser d'additifs avec l'huile moteur ou d'autres produits de protection du moteur. Dans certaines conditions, ils pourraient endommager le moteur.

Note : La consommation d'huile des moteurs neufs atteint son niveau normal après environ 5000 kilomètres.

Contrôle du niveau d'huile

ATTENTION

S'assurer que le niveau se situe entre les repères MIN et MAX.

Note : Contrôler le niveau avant de démarrer le moteur.

Note : Le véhicule doit se trouver sur une surface plane.

Note : L'huile se dilate lorsqu'elle est chaude. Le niveau peut donc dépasser de quelques millimètres le repère MAX.

Retirer la jauge de niveau d'huile et l'essuyer avec un chiffon propre et non pelucheux. Remettre la jauge en place, puis la retirer de nouveau pour vérifier le niveau d'huile.

S'il est au repère MIN, faire l'appoint immédiatement.

Faire l'appoint

AVERTISSEMENTS

Faire l'appoint uniquement lorsque le moteur est froid. Si le moteur est chaud, patienter 10 minutes pour le refroidir.

Ne pas retirer le bouchon de remplissage lorsque le moteur est en marche.

Retirez le bouchon de remplissage.

ATTENTION

Ne pas compléter le niveau d'huile au-delà du repère MAX.

Faire l'appoint avec un liquide conforme aux spécifications Ford. Voir

Spécifications techniques (page 140).

Remettez le bouchon de remplissage en place. Le tourner jusqu'à ce qu'une forte résistance soit perceptible.

CONTRÔLE DU LIQUIDE DE REFROIDISSEMENT

Contrôle du niveau de liquide de refroidissement

AVERTISSEMENT

Éviter tout contact du liquide avec la peau ou les yeux. Si cette situation se produit, rincer

immédiatement la partie du corps concernée avec une quantité abondante d'eau et consulter un médecin.

ATTENTION

S'assurer que le niveau se situe entre les repères MIN et MAX.

Note : Le liquide de refroidissement se dilate lorsqu'il est chaud. Le niveau peut donc dépasser le repère MAX.

S'il est au repère MIN, faire l'appoint immédiatement.

Faire l'appoint

AVERTISSEMENTS

Faire l'appoint uniquement lorsque le moteur est froid. Si le moteur est chaud, patienter 10 minutes pour le laisser refroidir.

Ne pas retirer le bouchon de remplissage lorsque le moteur est en marche.

Ne pas retirer le bouchon de remplissage lorsque le moteur est chaud. Laisser refroidir le moteur.

L'antigel non dilué est inflammable et peut s'enflammer en cas de projection sur un tube d'échappement chaud.

ATTENTION

En cas d'urgence, vous pouvez ajouter de l'eau dans le circuit de refroidissement pour rejoindre un garage. Faire contrôler le système par un mécanicien compétent dès que possible.

L'utilisation prolongée d'une dilution incorrecte de liquide de refroidissement peut endommager le moteur par corrosion, surchauffe ou

Desserrer le bouchon lentement. Toute la pression présente se dissipe lentement au fur et à mesure du desserrage du bouchon.

ATTENTION

Ne pas compléter le niveau au-delà du repère MAX.

Faire l'appoint avec un mélange à 50/50 d'eau et d'antigel conforme à la norme Ford. Voir Spécifications techniques (page 140).

CONTRÔLE DU LIQUIDE DE FREINS ET D'EMBRAYAGE

AVERTISSEMENTS

Éviter tout contact du liquide avec la peau ou les yeux. Si cette situation se produit, rincer immédiatement la partie du corps concernée avec une quantité abondante d'eau et consulter un médecin.

Si le niveau du liquide se situe au niveau du repère MIN, faites contrôler le circuit par un technicien formé pour cette opération dès que possible.

Note : Les circuits de freins et d'embrayage sont alimentés par un réservoir commun.

Faire l'appoint avec un liquide conforme aux spécifications Ford. Voir Spécifications techniques (page 140).

CONTRÔLE DU LIQUIDE DE DIRECTION ASSISTÉE

AVERTISSEMENT

Éviter tout contact du liquide avec la peau ou les yeux. Si cette situation se produit, rincer

immédiatement la partie du corps concernée avec une quantité abondante d'eau et consulter un médecin.

ATTENTION

S'assurer que le niveau se situe entre les repères MIN et MAX.

S'il est au repère MIN, faire l'appoint immédiatement.

Faire l'appoint

Retirez le bouchon de remplissage.

ATTENTION

Ne pas compléter le niveau d'huile au-delà du repère MAX.

Faire l'appoint avec un liquide conforme aux spécifications Ford. Voir Spécifications techniques (page 140).

VIDANGE DU SÉPARATEUR D'EAU DU FILTRE À CARBURANT

Véhicules à moteur diesel

AVERTISSEMENT

Ne pas jeter le gazole avec les déchets ménagers ou dans les égouts. Le remettre aux installations de récupération des déchets.

Note : Le témoin d'eau dans le carburant s'éteint après environ 2 secondes, moteur en marche.

Note : Utiliser uniquement du carburant conforme aux spécifications Ford. Voir Carburant et ravitaillement (page 85).

E77043

1. Débrancher le connecteur.
2. Raccorder un flexible approprié à l'orifice de vidange du capteur et placer son extrémité dans un récipient approprié.
3. Dévisser le capteur d'un ou deux tours et laisser l'eau s'écouler.

Remettre en place dans l'ordre inverse.

CONTRÔLE DE L'INDICATEUR D'ENTRETIEN DU FILTRE À GAZOLE

E66659

A Vert B Clair C Rouge

1. Couper le contact.
2. Enfoncer et maintenir le bouton jaune enfoncé pendant 3 secondes.
3. Démarrer le moteur. Appuyer à fond sur la pédale d'accélérateur pendant cinq secondes.
4. Contrôler la position du plongeur dans le témoin d'entretien.

Entretien

• Vert - pas besoin de remplacer le contrôle.
• Transparent - remplacer le filtre au prochain intervalle d'entretien.
• Rouge - le filtre doit être remplacé. Le faire contrôler par un technicien compétent.

CONTRÔLE DU LIQUIDE LAVE-GLACE

Lorsque vous faites l'appoint, utilisez un mélange de liquide de lave-glace et d'eau pour éviter que le liquide ne gèle en hiver et améliorer les propriétés nettoyantes. Nous vous recommandons de n'utiliser que du liquide de lave-glace de qualité.

Pour plus de détails sur la dilution du liquide, reportez-vous aux instructions du produit.

Note : Les lave-glaces de pare-brise et de lunette arrière sont alimentés par le même réservoir.

SPÉCIFICATIONS TECHNIQUES

Fluides pour véhicule

ATTENTION

Ne pas utiliser des fluides qui ne correspondent pas aux spécifications ou exigences définies. L'utilisation de fluides inappropriés risque d'entraîner des dommages qui ne sont pas couverts par votre garantie.

Pierre	Fluide recommandé	Spécification
Huile moteur	Castrol Engine Oil3	WSS-M2C913-C
Direction assistée	Liquide de direction assistée Ford ou Motorcraft (vert)2	WSS-M2C204-A2
Direction assistée	Liquide de direction assistée Ford ou Motorcraft (rouge)2	WSA-M2C195-A
Liquide de refroidissement	Antigel Motorcraft Super-Plus	WSS-M97B44-D
Liquide de freins	Liquide de freins Ford ou Motorcraft Super DOT 4 Brake Fluid	WSS-M6C57-A2
Pièce	Fluide recommandé	Spécification
Pont arrêté1	Huile hypoïde Ford	WSS-M2C939A

1. En conditions normales d'utilisation, le pont arrière ne nécessite aucun entretien. Cependant, si le pont arrière a été immergé dans l'eau, il est nécessaire de faire remplacer le fluide par un concessionnaire. Toujours faire l'appoint avec un liquide de même couleur. 3. Dans la mesure où la spécification définie par WSS-M2C913-C est respectée, il est également possible d'utiliser l'huile moteur Ford ou une autre huile moteur.

Note : Si vous utilisez votre véhicule dans des températures inférieures à -20 °C, n'utilisez pas l'huile moteur SAE 10W-40.

Appoint d'huile : S'il n'est pas possible de trouver une huile conforme à la spécification définie par WSS-M2C913-C, utiliser l'huile SAE 5W-30 (de préférence), SAE 5W-40 ou SAE 10W-40 répondant à la spécification définie par ACEA A5/B5 (de préférence) ou ACEA A3/B3. L'utilisation de ces huiles peut entraîner des périodes de démarrage plus longues, une baisse de performances du moteur, une augmentation de la consommation de carburant et du niveau des rejets polluants.

Huile moteur Castrol recommandée.

Capacités

Version	Repère	Capacité en litres (gallons)
Tous	Liquide de direction assistée	Repère MAX
Tous	Système de lave-glace	5,5 (1,2)
Tous - Volume normal	Réserveur de carburant	80 (17,6)
Volume accru	Réserveur de carburant	103 (22,7)
2.3 L Duratec-HE	Huile moteur - avec filtré	4,3 (1,0)
2.3 L Duratec-HE	Huile moteur - sans filtré	3,9 (0,9)
2.3 L Duratec-HE	Circuit de refroidissement avec chauffage auxiliaire	10,1 (2,2)

Entretien

Version	Repère	Capacité en litres(gallons)
2.3 L Duratec-HE	Circuit de refroidissement avecCHAuffage avant seulement	7,8 (1,7)
2.2 L DuraTorq-TDCi	Huile moteur - avec filtré	6,2 (1,4)
2.2 L DuraTorq-TDCi	Huile moteur - sans filtré	5,9 (1,3)
2.4 L DuraTorq-TDCi	Huile moteur - avec filtré	6,9 (1,5)
2.4 L DuraTorq-TDCi	Huile moteur - sans filtré	6,5 (1,4)
2.2 L et 2.4 L DuraTorq-TDCi	Circuit de refroidissement avecCHAuffage à flamme etCHAuffage auxiliaire	13 (2,9)
2.2 L et 2.4 L DuraTorq-TDCi	Circuit de refroidissement avecCHAuffage auxiliaire	12,8 (2,9)
2.2 L et 2.4 L DuraTorq-TDCi	Circuit de refroidissement avecCHAuffage à flamme	11,5 (2,5)
2.2 L et 2.4 L DuraTorq-TDCi	Circuit de refroidissement avecCHAuffage avant seulement	10 (2,2)
3.2L DuraTorq-TDCi	Huile moteur - avec filtré	11,4 (2,5)
3.2L DuraTorq-TDCi	Huile moteur - sans filtré	11 (2,4)
3.2L DuraTorq-TDCi	Circuit de refroidissement	7,3 (1,6)

Volumes d'appoint d'huile moteur

Mateur	Capacité en litres (gallons)
2.3 L Duratec-HE	0,7 (0,2)
2.2 L DuraTorq-TDCi	1,5 (0,3)
2.4 L DuraTorq-TDCi	2 (0,4)
3.2L DuraTorq-TDCi	2,5 (0,6)

NETTOYAGE DE L'EXTÉRIEUR

AVERTISSEMENT

Si vous utilisez une station de lavage avec un cycle cire, veillez à éliminer la cire du pare-brise.

ATTENTION

Avant d'utiliser un système de lavage auto, vérifier s'il peut être utilisé dans le cas du véhicule concerné.

Certaines stations de lavage utilisent de l'eau à haute pression. Le jet peut endommager certaines parties du véhicule.

Démontez l'antenne avant de faire passer le véhicule dans une station de lavage.

Coupez la soufflerie pour éviter une contamination du filtre d'habitacle.

Nous vous recommandons de laver votre véhicule avec une éponge et de l'eau tiède contenant un shampooing auto.

Nettoyage des phares

ATTENTION

Ne rayez pas le verre des phares. N'utilisez pas non plus des abrasifs ou des solvants alcooliques ou des agents chimiques pour les nettoyer.

N'essuyez pas les phares à sec.

Nettoyage de la lunette arrière

ATTENTION

Ne frottez pas l'intérieur de la lunette arrière. N'utilisez pas non plus d'abrasif ou de solvant chimique pour la nettoyer.

Utilisez un chiffon propre et non pelucheux ou une peau de chamois humide pour nettoyer l'intérieur de la lunette arrière.

Nettoyage des garnitures chromées

ATTENTION

Ne pas utiliser des produits abrasifs ou des solvants chimiques. Utiliser de l'eau savonneuse.

Protection de la peinture de la carrosserie

ATTENTION

N'appliquez pas de polish sur votre véhicule sous un ensoleillement intense.

Évitez tout contact du polish avec les surfaces en plastique. Il pourrait être difficile de l'enlever.

N'appliquez pas de polish sur le pare-brise ou la lunette arrière. Ceci pourrait rendre les essuie-glaces bruyants et inefficaces.

Nous vous recommandons de cirer la peinture une ou deux fois par an.

NETTOYAGE DE L'INTÉRIEUR

Ceintures de sécurité

AVERTISSEMENTS

Ne pas utiliser d'abrasif ou de solvant pour les nettoyer.

Ne pas laisser d'humidité pénétrer dans l'enrouleur de la ceinture de sécurité.

Nettoyez les ceintures de sécurité avec un produit de nettoyage pour habitacle ou de l'eau appliquée avec une éponge douce. Laissez sécher les ceintures de sécurité naturellement, sans chaleur artificielle.

Écrans de combiné des instruments, écrans à affichage à cristaux liquides (LCD) et écrans radio

AVERTISSEMENT

Ne pas utiliser d'abrasifs, de solvants à base d'alcool ou de solvants chimiques pour les nettoyer.

RÉPARATION DES DÉGÂTS MINEURS DE PEINTURE

ATTENTION

Otez immédiatement les substances apparemment inoffensives de la carrosserie (ex : fientes, résine, cires, taches de goudron, sel routier et retombées industrielles).

Réparez dès que possible les dommages de peinture dus aux gravillons ou aux rayures mineures. Un choix de produits est disponible chez votre concessionnaire Ford. Lisez et suivez les instructions du fabricant.

UTILISATION DE CÂBLES VOLANTS

ATTENTION

Connecter des batteries de même tension nominale. Toujours utiliser des câbles volants d'une section appropriée et munis de pinces isolées. Ne pas débrancher la batterie du circuit électrique du véhicule.

Raccordement des câbles volants

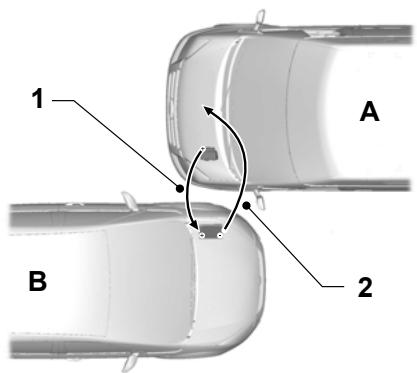

E75524

A Véhicule avec la batterie à plat B Véhicule avec la batterie auxiliaire

1 Câble volant positif 2 Câble volant négatif

1. Disposer les 2 véhicules de manière que leur carrosserie ne soit pas en contact.
2. Arrêtez le moteur et tous les consommateurs électriques.

1. Soulevez le couvercle de la borne positive de la batterie. Pour l'emplacement des éléments, reportez-vous à la vue d'ensemble appropriée du compartiment moteur. Voir Entretien (page 129).
2. Raccordez la borne positive (+) du véhicule A à la borne positive (+) du véhicule B (câble 1).
3. Raccordez la borne négative (-) du véhicule B au bloc-cylindres ou au support moteur du véhicule A (câble 2).

ATTENTION

Ne branchez pas le câble sur la borne négative (-) de la batterie à plat. Veillez à ce que les câbles soient à bonne distance de toute pièce mobile.

Démarrage du moteur

1. Faites tourner le moteur du véhicule B à un régime modérément élevé.
2. Faites démarrer le moteur du véhicule A.
3. Laissez tourner les moteurs des deux véhicules pendant au moins trois minutes avant de débrancher les câbles.

ATTENTION

Ne pas allumer les phares lors du débranchement des câbles. La pointe de tension qui en résulterait pourrait faire griller les ampoules.

Pour le débranchement des câbles, procéder dans l'ordre inverse du branchement.

ENTRETIEN DE LA BATTERIE

Des charges supplémentaires imposées à la batterie du véhicule au-delà de 30 A (charge en fonctionnement) et 12 mA (charge contact coupé) peuvent entraîner une panne prématurée de la batterie. Des batteries de haute capacité sont disponibles auprès de votre concessionnaire Ford.

REMPLACEMENT DE LA BATTERIE

ATTENTION

Vérifier que le caisson de batterie est correctement plombé.

Note : La batterie est située à l'intérieur du véhicule, sous le siège conducteur.

Note : Le cas échéant, le système audio doit être reprogrammé avec son code antivol.

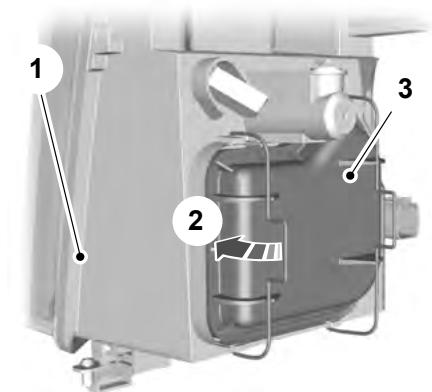

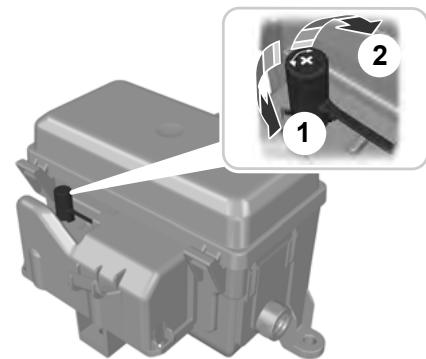

1. Tourner l'axe de sécurité dans le sens inverse des aiguilles d'une montre et le déposer.
2. Retirer le cache de la batterie.
3. Faire glisser le siège à fond vers l'avant. Voir Sièges avant (page 72).

Remettre en place dans l'ordre inverse.

POINTS DE BRANCHEMENT DE BATTERIE

ATTENTION

Ne pas connecter directement des équipements électriques sur les batteries du véhicule.

Trois points de connexion sont disponibles, chacun avec une intensité de 60 A maximum. Demandez des conseils à votre concessionnaire sur les accessoires appropriés pour votre véhicule.

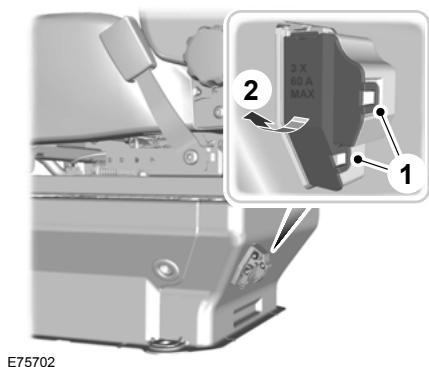

1. Libérer les clips.
2. Soulever le couvercle.

SIÈGES DE SÉCURITÉ ENFANT

E133140 E68916

AVERTISSEMENTS

Attachez les enfants dont la taille est inférieure à 150 centimètres à l'aide d'une retenue pour enfants adaptée, homologuée par le gouvernement, montée sur le siège arrière.

Danger extrême ! Ne pas installer un siège de sécurité enfant de type dos à la route sur un siège protégé par un coussin gonflable frontal !

Lisez et suivez les instructions du fabricant lors de la pose d'un dispositif de retenue pour enfant.

Ne modifiez pas les dispositifs de retenue pour enfants de quelque manière que ce soit.

AVERTISSEMENTS

Ne tenez jamais un enfant assis sur vos genoux lorsque le véhicule se déplace.

Ne laissez pas des enfants seuls dans le véhicule.

Si votre véhicule a été impliqué dans un accident, faites contrôler les dispositifs de retenue pour enfants par des techniciens correctement formés.

Note : Les obligations relatives aux dispositifs de retenue pour enfants varient d'un pays à l'autre.

Seuls les dispositifs de retenue pour enfants conformes à la norme ECE-R44.03 (ou ultérieure) ont été testés et approuvés pour être utilisés dans votre véhicule. Un besoin de produits est disponible chez votre concessionnaire.

Dispositifs de retenue pour enfants pour les différentes catégories de poids

Utilisez le dispositif de retenue pour enfant correct :

Siège de sécurité bébé

Attachez un enfant pesant moins de 13 kg dans un siège de sécurité bébé dos à la route (groupe 0+) sur la banquette arrière.

Siège de sécurité enfant E68920

Attachez les enfants dont le poids est compris entre 13 et 18 kilogrammes dans un siège de sécurité pour enfant (groupe 1) sur le siège arrière.

POSITIONNEMENT DU SIÈGE DE SÉCURITÉ ENFANT

Positions du siège de sécurité

AVERTISSEMENT

Lors de la pose d'un siège enfant à l'aide des ceintures de sécurité du véhicule, veillez à ce que les ceintures soient bien tendues.

Positions assises	Catégories de poids
	0	0+	1	2	3
	Jusqu'à 10 kg	Jusqu'à 13 kg	9 - 18 kg	15 - 25 kg	22 - 36 kg
	Siège de sécurité bébé	Siège de sécurité bébé	Sièges de sécurité enfant	Réhaus-seur (siège ou coussin)	Réhaus-seur (siège ou coussin)
Siège passager avant avec airbag	X	X	X	X	X
Siège passager avant sans airbag	U1	U1	U1	U1	U1
Siège de sécurité bêbé	Siège de sécurité bêbé	Sièges de sécurité infant	Réhaus-seur (siège ou coussin)	Réhaus-seur (siège ou coussin)
Sièges arrière	U	U	U	U	U

X Inapproprié pour les enfants dans cette catégorie de poids.

U Approprié pour les sièges de sécurité enfant universels homologués pour cette catégorie de poids.

U¹ Approprié pour les sièges de sécurité enfant universels homologués pour cette catégorie de poids.

Dispositifs de retenue pour enfants ISOFIX

Positions assises	Catégories de poids
	0	0+	I
	Jusqu'à 10 kg	Jusqu'à 13 kg	9 - 18 kg
	Siège de sécurité bébé		Sièges de sécurité enfant
Siège de 2ème rangée ISOFIX	IU	IU	IU
Catégorieure deaille ISOFIX*	E	C, D, E	A, B, B1, C, D

IU Approprié pour les sièges de sécurité enfant ISOFIX universels homologués pour cette catégorie de poids.

*Conformément à la définition du règlement ECE-R16.

Note : Lors de l'achat d'un dispositif de retenue ISOFIX, veiller à connaître le groupe de masse et la catégorie de taille ISOFIX corrects pour l'emplacement d'assise prévu.

RÉHAUSSEURS

AVERTISSEMENTS

N'installez pas un siège rehausseur avec la seule sangle ventrale de la ceinture de sécurité.

N'installez pas un siège rehausseur avec une ceinture de sécurité détendue ou vrillée.

Ne placez pas la ceinture de sécurité sous le bras ou derrière le dos de votre enfant.

N'utilisez pas d'oreillers, de livres ou de serviettes pour rehausser votre enfant.

Veillez à ce que votre enfant soit assis en position verticale.

Placez les enfants pesant moins de 15 kg mais mesurant moins de 150 cm sur un siège rehausseur.

ATTENTION

Si vous installez un siège de sécurité enfant sur un siège arrière, veillez à ce qu'il soit bien appuyé contre le dossier du véhicule. Il pourrait être nécessaire d'élever ou de retarder l'appui-tête. Voir Appuis-tête (page

Rehausseur (groupe 2)

Nous vous recommandons d'utiliser un rehausseur combinant un coussin et un dossier à la place d'un coussin de rehausse uniquement. La position d'assise surélevée permettra de placer la sangle diagonale de la ceinture de sécurité au centre de l'épaule de votre enfant et la sangle ventrale bien ajustée sur le bassin.

Rehausseur (groupe 3)

POINTS D'ANCRAGE ISOFIX

AVERTISSEMENT

Utiliser un dispositif anti-rotation lors de l'utilisation du système ISOFIX.

Nous recommandons l'utilisation d'une sangle d'ancrage supérieure ou d'un pied de support.

Note : Lors de l'achat d'un dispositif de retenue ISOFIX, veiller à connaître le groupe de masse et la catégorie de taille ISOFIX corrects pour l'emplacement d'assise prévu. Voir Positionnement du siège de sécurité enfant (page 149).

Votre véhicule est équipé de points d'ancrage ISOFIX qui reçoivent de façon universelle les dispositifs de retenue pour enfants ISOFIX agréés.

Le système ISOFIX est composé de deux bras rigides sur le dispositif de retenue pour enfants qui se fixent sur les points d'ancrage sur les sièges de deuxième rangée, là où le coussin et le dossier se rencontrent. Les points d'ancrage sont fixés à l'arrière des sièges de deuxième rangée pour les dispositifs de retenue pour enfants munis d'un ancrage supérieur.

Fixation d'un dispositif de retenue avec ancrage supérieur

AVERTISSEMENT

Ne pas fixer une sangle d'amarrage à un autre endroit que le point d'ancrage d'amarrage correct.

SÉCURITÉS ENFANTS

AVERTISSEMENT

Si les sécurités enfants sont activées, vous ne pouvez pas ouvrir les portes à partir de l'intérieur.

Côté gauche

Tournez dans le sens des aiguilles d'une montre pour verrouiller et dans le sens inverse des aiguilles d'une montre pour déverrouiller.

Côté droit

Tournez dans le sens inverse des aiguilles d'une montre pour verrouiller et dans le sens des aiguilles d'une montre pour déverrouiller.

GÉNÉRALITÉS

ATTENTION

Utilisez exclusivement les dimensions de jantes et de pneus homologuées.

L'utilisation d'autres dimensions risquerait de déstabiliser le véhicule et d'invalider son homologation.

Si vous modifiez le diamètre des pneus par rapport à celui des pneus posés en usine, le compteur de vitesse peut ne pas afficher la vitesse correcte. Amenez le véhicule chez votre concessionnaire pour qu'il reprogramme le système de gestion moteur.

Une étiquette indiquant les pressions de gonflage est apposée sur le montant B dans la baie de la porte conducteur.

Contrôler et corriger la pression de gonflage à la température ambiante à laquelle vous prévoyez de conduire le véhicule et sur des pneus froids.

Régler la pression de la roue de secours à la valeur maximale indiquée pour la combinaison pneu/véhicule.

Les données sur les pneus, les jantes et les pressions de gonflage pour les modèles spéciaux n'apparaissent que sur l'étiquette de pression de gonflage.

REMPLACEMENT D'UNE ROUE

Écrous de roue antivol

Pour obtenir une clé pour écrou de roue antivol de rechange et des écrous de roue antivol de rechange, adressez-vous à votre concessionnaire muni du certificat de numéro de référence.

Roue de secours

La roue de secours est logée sous l'arrière du véhicule.

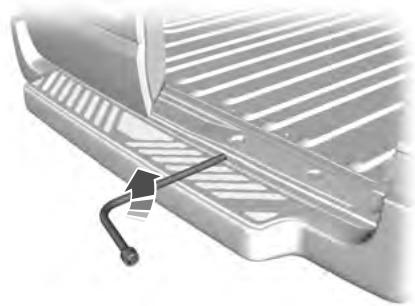

Véhicules à roues arrière simples E70947

Véhicules à roues arrière jumelées E70948

Si le véhicule est équipé d'un boulon de sécurité, le déposer en le tournant dans le sens inverse des aiguilles d'une montre.

Engager à fond l'extrémité plate de la clé pour écrous de roue (minibus, fourgon, kombi) ou le côté court de la manivelle du cric (châssis-cabine et châssis plateau) dans le trou de guidage. Tourner dans le sens contraire des aiguilles d'une montre jusqu'à ce que la roue repose sur le sol et jusqu'à ce que le câble soit moins tendu.

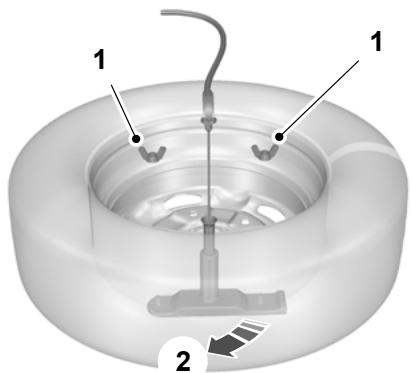

E70949

1. Serrer le ou les écrous à oreilles.
2. Faire passer le support et le câble à travers l'ouverture de la roue.

Cric du véhicule

AVERTISSEMENTS

N'utilisez le cric fourni avec le véhicule que pour changer une roue en situation d'urgence.

Avant d'utiliser le cric, vérifiez qu'il n'est pas endommagé ni déformé et que son filetage est graissé et exempt d'impuretés.

Ne placez rien entre le cric et le sol ou entre le cric et le véhicule.

Note : Les véhicules équipés d'un kit de réparation de pneu ne sont pas fournis avec un cric et une clé pour écrous de roue.

Le cric, la clé pour écrous de roue et la manivelle sont logés dans un compartiment de rangement au niveau du marchepied avant droit.

Véhicules séries 430 et 460 E70959

Monter la poignée du cric. - Engager l'extrémité plate de la manivelle du cric sur la valve de verrouillage. Tourner la manivelle jusqu'en butée dans le sens des aiguilles d'une montre. Engager la manivelle sur la pompe du cric et la manœuvrer pour lever le véhicule.

Tous véhicules sauf séries 430 et 460 E70957

Déplier la manivelle du cric.

E70958

• Insérer le crochet de la manivelle dans l'anneau sur le cric. Insérer la clé pour écrous de roue dans l'autre extrémité de la manivelle et tourner dans le sens des aiguilles d'une montre.

Points de levage avant

ATTENTION

N'utiliser que les points de levage indiqués. L'utilisation d'autres points de levage peut causer des détériorations de la caisse, de la direction, de la suspension, du moteur, du système de freinage et des canalisations d'alimentation en carburant.

S'assurer, lors de la mise en place du cric, sur un véhicule équipé de la climatisation arrière (A/C), qu'il n'entre pas en contact avec les canalisations de climatisation ou la sangle de support de réservoir de carburant.

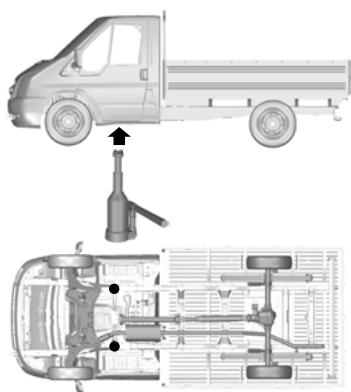

Véhicules séries 430 et 460 E70951

Placer le cric sous les parties en saillie à l'arête du berceau.

Tous véhicules sauf séries 430 et 460

E70952

Fermer le volet au sommet du cric (position de rangement). Les vis arrières du berceau avant s'ajustent dans un évidement sur le volet du cric.

Points de levage arrière

ATTENTION

N'utiliser que les points de levage indiqués. L'utilisation d'autres points de levage peut causer des détériorations de la caisse, de la direction, de la suspension, du moteur, du système de freinage et des canalisations d'alimentation en carburant.

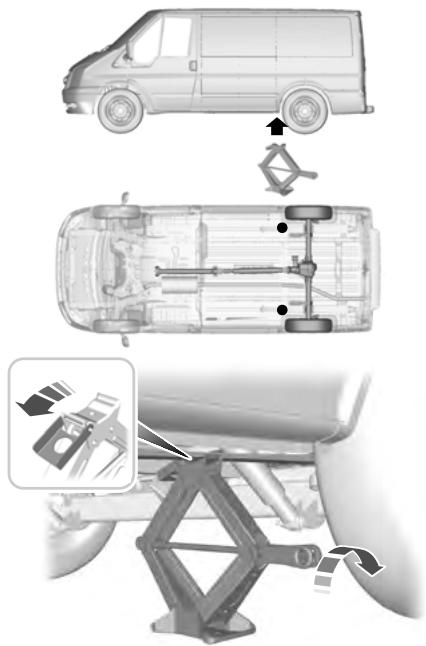

Minibus, fourgon et kombi à traction avant (séries 260, 280 et 300)

E70953

Ouvrir le volet au sommet du cric. Positionner le cric sous le ressort à lames arrière immédiatement en avant de la roue arrière.

Minibus, fourgon et kombi à traction avant (véhicules séries 330 et 350)

Note : une cale supplémentaire est rangée dans la roue de secours.

E70954

Ouvrir le volet au sommet du cric. Placer le cric sur la cale.

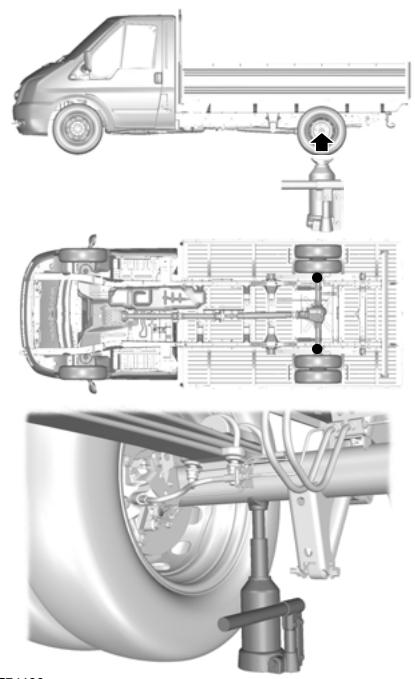

Véhicules séries 430 et 460

Note : Placer le cric sous le pont, aussi près que possible de la roue à soulever.

E74136

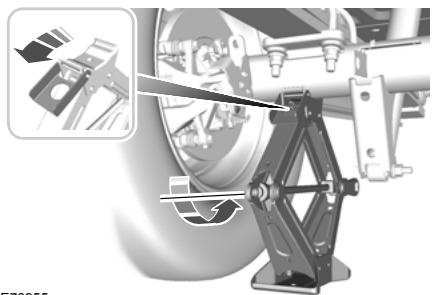

Tous les châssis-cabines et les minibus, fourgons et kombis à propulsion arrière (tous véhicules sauf les séries 430 et 460)

Note : Placer le cric sous le pont, aussi près que possible de la roue à soulever.

E70955

Ouvrir le volet au sommet du cric.

Dépose d'une roue

AVERTISSEMENTS

Garer le véhicule de manière à ne pas gêner les autres usagers et à ne pas se mettre soi-même en danger.

Mettre en place un triangle de pré-signalisation.

Veiller à ce que le véhicule soit sur une surface stable et plane, avec les roues en position ligne droite.

Couper le contact et serrer le frein de stationnement.

AVERTISSEMENTS

Si le véhicule est équipé d'une boîte de vitesses manuelle, engager la première ou la marche arrière. Si le véhicule est équipé d'une transmission automatique, sélectionner la position stationnement (P).

Aucun passager ne doit rester à bord du véhicule.

Bloquez la roue diagonalement opposée à l'aide d'une cale appropriée.

Veillez à ce que les flèches des pneus directionnels pointent dans le sens de rotation en marche avant du véhicule. Si une roue de secours dont les flèches pointent dans le sens inverse doit être montée, faites monter le pneu dans le sens correct par un technicien compétent.

Ne travaillez jamais sous un véhicule uniquement soutenu par un cric.

Veillez à ce que le cric soit à la verticale du point de levage et à ce que sa base soit à plat sur le sol.

ATTENTION

Ne couchez pas les jantes alliage face au sol, ce qui endommagerait la peinture.

1. Insérez l'extrémité plate de la clé de roue entre la jante et l'enjoliveur et déposez ce dernier avec précaution.

E70956

1. Déposez les couvre-écrous.
2. Mettez en place la clé pour écrous de roue antivol.
3. Débloquez les écrous de roues.
4. Soulevez le véhicule jusqu'à ce que la roue soit décollée du sol.
5. Déposez les écrous de roues et la roue.

Pose d'une roue

AVERTISSEMENTS

Utiliser exclusivement des dimensions de jantes et de pneus homologuées. L'utilisation d'autres dimensions risquerait de déterminer un accident et d'invalider son homologation. Spécifications techniques (page)

Veiller à ce qu'il n'y ait pas de lubrifiant (graisse ou huile) sur les filets ou à l'interface entre les goujons de roue.

Note : Veillez à ce que les surfaces de contact de la jante et du moyeu soient exemptes d'impuretés.

Note : Veillez à ce que les cônes des écrous de roue soient en contact avec la jante.

Note : Les écrous de roue des jantes en alliage peuvent être utilisés sur la roue de secours en acier.

1. Posez la roue.
2. Posez les écrous de roue et serrez-les à la main.
3. Mettez en place la clé pour écrous de roue antivol.

E70961

1. Serrez partiellement les écrous de roue dans l'ordre indiqué.
2. Descendre le véhicule au sol et retirer le cric.
3. Serrez à fond les écrous de roue dans l'ordre indiqué. Voir Spécifications techniques (page 167).
4. Enclenchez l'enjoliveur avec la paume de la main.
5. Reposez les couvre-écrous.

AVERTISSEMENT

Vérifiez le serrage des écrous de roue et la pression de gonflage des pneus dès que possible.

Note : Si la dimension ou la structure de la roue de secours est différente de celle des roues montées sur le véhicule, faites-la remplacer dès que possible.

Rangement de la roue

ATTENTION

Ne pas relever le support de roue de secours sans avoir fixé la roue. Le treuil pourrait être endommagé lors de l'abaissement sans roue fixée dans le support.

Note : La roue est complètement remontée lorsque le treuil patine.

• Disposer la roue à plat sur le sol, sa face extérieure vers le bas. Engager la patte et le câble dans le moyeu de la jante. Serrer les écrous à oreilles.
• Insérer complètement l'extrémité plate de la clé pour écrous de roue dans le trou de guidage et tourner dans le sens des aiguilles d'une montre. Sur les véhicules équipés d'un boulon de sécurité, le reposer en le tournant dans le sens des aiguilles d'une montre. Ranger la clé pour écrous de roue, le cric et la manivelle du cric.

KIT DE RÉPARATION DE PNEU

AVERTISSEMENT

Les véhicules de camping doivent suivre des instructions séparées livrées avec le kit de réparation de pneu.

Il se peut que votre véhicule ne soit pas équipé d'une roue de secours. Dans ce cas, il est équipé d'un kit de réparation d'urgence des pneus permettant de réparer une crevaison.

Le kit de réparation des pneus est situé dans la boîte à gants.

Informations d'ordre général

AVERTISSEMENTS

Selon le type et l'étendue des dommages, l'obturation pourra n'être que partielle, voire impossible.

La perte de la pression de gonflage peut affecter le comportement routier du véhicule et entraîner une perte de contrôle.

Ne pas utiliser le kit de réparation des pneus si le pneu a déjà été endommagé du fait d'un gonflage.

Ne pas utiliser le kit de réparation de pneu pour des pneus à roulage à plat.

Ne pas essayer d'obturer une crevaison située ailleurs que dans la bande de roulement visible du pneu.

Ne pas essayer de réparer une crevaison dans le flanc du pneu.

Le kit de réparation des pneus obture la plupart des crevaisons (jusqu'à six millimètres (1/4 pouce) de diamètre) pour vous procurer une mobilité temporaire.

Observez les consignes suivantes lors de l'utilisation du kit :

Conduire avec précaution et éviter les mouvements brusques, notamment si le véhicule est chargé ou tracte une remorque. Le kit fournit une solution de réparation temporaire en cas d'urgence, vous permettant de poursuivre tout trajet jusqu'au prochain réparateur, ou de parcourir une distance maximale de 200 km (125 miles). - Ne pas dépasser une vitesse maximale de 80 km/h. Tenez le kit hors de portée des enfants. Utilisez le kit uniquement lorsque la température ambiante est comprise entre -30°C (-22°F) et +70°C (+158°F).

Utilisation du kit de réparation des pneus

AVERTISSEMENTS

L'air comprimé peut avoir un effet explosif ou propulseur.

Ne laissez jamais le kit de réparation des pneus sans surveillance en cours d'utilisation.

ATTENTION

Le compresseur ne doit pas fonctionner plus de 10 minutes consécutives.

Note : Utilisez le kit de réparation des pneus uniquement sur le véhicule avec lequel il a été fourni.

• Rangez le véhicule à l'écart de la chaussée de manière à ne pas gêner la circulation et à ne pas vous mettre en danger pendant l'utilisation du kit.
• Serrez le frein de stationnement, même si le véhicule est garé sur une surface plane, afin d'éviter tout déplacement intempestif du véhicule.
• Ne pas essayer de retirer un corps étranger comme un clou ou une vis enfoncé dans le pneu.
• Laissez tourner le moteur pendant l'utilisation du kit, à moins que le véhicule se trouve dans un local fermé ou mal aéré (dans un bâtiment, par exemple). Dans ce cas, mettez le compresseur en marche quand le moteur est coupé.
• Remplacez le flacon de produit d'étanchéité par un neuf avant sa date d'expiration (voir dessus du flacon).
• Informez tous les autres utilisateurs du véhicule que le pneu a été provisoirement réparé à l'aide du kit de réparation des pneus et faites-leur part des exigences spéciales à observer pour la conduite.

Gonflage du pneu

AVERTISSEMENTS

Avant le gonflage, contrôlez le flanc du pneu. S'il présente une fissure, une boursouflure ou tout autre dommage équivalent, ne tentez pas le gonflage.

Ne restez pas immédiatement à côté du pneu pendant le fonctionnement du compresseur.

AVERTISSEMENTS

Observez le flanc du pneu. Si une fissure, une boursouflure ou tout autre dommage semble apparaître, arrêtez le compresseur et laissez l'air s'échapper à l'aide du détendeur de pression B. Ne poursuivez pas la conduite avec ce pneu.

Le produit d'étanchéité contient du latex naturel. Évitez tout contact avec la peau et les vêtements. Si une telle situation se produit, rincez immédiatement la partie du corps concernée avec une quantité abondante d'eau et consultez un médecin.

Si la pression de gonflage n'atteint pas 1,8 bar (26 psi) dans les sept minutes, le pneu est peut-être trop endommagé pour permettre une réparation temporaire. Dans ce cas, ne poursuivez pas la conduite avec ce pneu.

ATTENTION

En vissant le flacon sur le porte-flacon, on perce l'opercule du flacon. Ne dévissez pas le flacon de support, car le produit d'étanchéité s'échappera.

A Capuchon protecteur B Détendeur de pression C Flexible D Bouchon orange E Porte-bouteille F Manomètre G Fiche d'alimentation avec câble H Commutateur du compresseur I Étiquette

J Bouchon du flacon K Flacon de produit d'étanchéité

1. Ouvrez le couvercle du kit de réparation des pneus.
2. Décollez du boîtier l'étiquette I indiquant la vitesse maximale autorisée de 80 km/h (50 mph) et apposez-la sur la planche de bord dans le champ de vision du conducteur. L'étiquette ne doit rien masquer d'important.
3. Sortez du kit le flexible C ainsi que la fiche d'alimentation et son câble G.
4. Dévissez le bouchon orange D et le bouchon du flacon J.
5. Vissez le flacon de produit d'étanchéité K dans son support E en le tournant dans le sens des aiguilles d'une montre jusqu'à la butée.
6. Retirez le bouchon de la valve du pneu endommagé.
7. Enlevez le capuchon protecteur A du flexible C et vissez le flexible C fermement sur la valve du pneu endommagé.
8. Vérifiez que le commutateur du compresseur H est en position 0.
9. Branchez la fiche d'alimentation G dans la prise de l'allume-cigare ou la prise de courant auxiliaire. Voir Allume-cigares (page 77). Voir Prises d'alimentation (page 78).
10. Démarrez le moteur.
11. Placez le commutateur du compresseur H en position 1.
12. Gonfler le pneu pendant sept minutes maximum jusqu'à une pression minimale de 1,8 bar (26 psi) et maximale de 3,5 bars (51 psi). Placez le commutateur du compresseur H en position 0 et vérifiez la pression de gonflage du pneu actuelle avec le manomètre F.
13. Retirez la fiche d'alimentation G de la prise de l'allume-cigare ou de la prise de courant auxiliaire.
14. Dévissez rapidement le flexible C de la valve du pneu et remettez en place le capuchon protecteur A. Reposez le bouchon de la valve.
15. Laissez le flacon de produit d'étanchéité K dans son support E.
16. Rangez le kit, le bouchon du flacon et le bouchon orange dans le véhicule, dans un endroit sûr mais facilement accessible. Vous aurez à nouveau besoin du kit lorsque vous vérifierez la pression du pneu.
17. Parcourez immédiatement environ 3 km (2 miles) pour que le produit d'étanchéité obture la zone endommagée.

Note : Lors du pompage du produit d'étanchéité à travers la valve du pneu, la pression peut monter jusqu'à 6 bars (87 psi) mais retombe après environ 30 secondes.

AVERTISSEMENT

Si des vibrations importantes, un comportement irrégulier de la direction ou des bruits sont

observés pendant la conduite, réduire la vitesse et amener avec précaution le véhicule dans un endroit où il peut être stationné en sécurité. Contrôler de nouveau le pneu et sa pression. Si la pression de gonflage est inférieure à 1,3 bar (19 psi) ou s'il présente une fissure, un renflement ou tout dommage semblable, ne pas poursuivre la conduite avec ce pneu.

Contrôle de la pression de gonflage

1. Arrêtez le véhicule lorsque vous avez parcouru environ 3 km (2 miles). Contrôlez et corrigez la pression du pneu endommagé le cas échéant.
2. Fixez le kit et lisez la pression indiquée sur le manomètre F.
3. Si la pression du pneu rempli de produit d'étanchéité est supérieure ou égale à 1,3 bar, la ramener à la pression spécifique. Voir Spécifications techniques (page 167).
4. Effectuez la procédure de gonflage une nouvelle fois pour corriger la pression.
5. Vérifiez une nouvelle fois la pression de gonflage sur le manomètre F. Si la pression est trop élevée, dégonflez le pneu jusqu'à la pression prescrite à l'aide du détendeur de pression B.
6. Après avoir gonflé le pneu à la pression voulue, placez le commutateur du compresseur H en position 0, retirez la fiche d'alimentation G de la prise, dévissez le flexible C, mettez en place le bouchon de valve et le capuchon protecteur A.
7. Laissez le flacon de produit d'étanchéité K dans son support E et rangez le kit soigneusement à son emplacement d'origine.
8. Rendez-vous chez le spécialiste de pneus le plus proche pour faire remplacer le pneu endommagé. Avant de séparer le pneu de la jante, informez le revendeur de pneus que le pneu contient un produit d'étanchéité. Remplacez le kit dès que possible après l'avoir utilisé une fois.

Note : Se rappeler que les kits de réparation d'urgence des pneus ne procurent qu'une mobilité temporaire. La réglementation concernant la réparation des pneus après utilisation du kit de réparation des pneus peut varier d'un pays à l'autre. Se renseigner auprès d'un spécialiste des pneus.

AVERTISSEMENT

Avant de prendre le volant, vérifiez que le pneu est bien gonflé à la pression recommandée. Voir

Spécifications techniques (page 167). Surveillez la pression de gonflage jusqu'au remplacement du pneu.

Les flacons vides de produit d'étanchéité peuvent être éliminés avec les ordures ménagères normales. Retournez les résidus de produit d'étanchéité au concessionnaire ou éliminez-les conformément à la réglementation locale sur l'élimination des déchets.

ENTRETIEN DES PNEUS

Note : Les pneumatiques sport de 18 pouces sont des pneumatiques à section basse dont la durée de vie peut être plus courte que celle des pneumatiques pour véhicules utilitaires légers standard, selon les conditions de charge et de conduite. Contactez votre concessionnaire Ford pour en savoir plus.

Pour garantir une usure régulière et une durée de vie optimale des pneus avant et arrière de votre véhicule, nous recommandons de les permuter d'avant en arrière et vice versa à des intervalles réguliers de 15 000 à 20 000 km.

ATTENTION

Évitez de faire frotter les flancs des pneus contre les trottoirs lors du stationnement.

S'il est nécessaire de franchir une bordure de trottoir, effectuez cette manœuvre lentement et avec les pneus perpendiculaires à la bordure du trottoir.

Examinez régulièrement les pneus en recherchant des coupures, des corps étrangers et une usure irrégulière des sculptures. Une usure irrégulière peut être le signe de réglages de géométrie non conformes.

UTILISATION DE PNEUS HIVER

ATTENTION

Utilisez les écrous de roue corrects pour le type de jante sur lequel les pneus hiver sont montés.

Si le véhicule est équipé de pneus hiver, contrôlez que les pressions de gonflage sont correctes. Voir Spécifications techniques (page 167).

UTILISATION DE CHAÎNES À NEIGE

Tous véhicules

AVERTISSEMENTS

Ne pas dépasser 50 km/h

Ne pas utiliser des chaînes à neige sur des routes non enneigées.

ATTENTION

Si le véhicule est équipé d'enjoliveurs, les retirer avant de poser les chaînes à neige.

Note : L'ABS continue de fonctionner normalement.

Utiliser uniquement des chaînes à neige à petits maillons.

Ne monter les chaînes à neige que sur les roues motrices.

Véhicules à traction avant

Note : Les pneus 195/75 R 16 C ne sont mentionnés dans les documents d'immatriculation du véhicule que pour une utilisation sur l'essieu avant.

Si le véhicule est équipé de pneus 215/75 R 16 C, poser les pneus 195/75 R 16 C (M+S) sur les roues avant. Gonfler les pneus à la pression maximale autorisée.

Véhicules à propulsion arrière

Chaînes à neige uniquement sur les roues arrière.

Véhicules à transmission intégrale (AWD)

Chaînes à neige uniquement sur les roues arrière.

Véhicules avec contrôle dynamique de stabilité (ESP)

Les véhicules équipés du contrôle dynamique de stabilité (ESP) peuvent présenter des caractéristiques de conduite inhabituelles qui peuvent être évitées en désactivant le dispositif. Voir Utilisation du programme de stabilité électronique (page 95).

SPÉCIFICATIONS TECHNIQUES

Couple de serrage des écrous de roue

Type des roues	Nm (lb-pi)
Toutes	200 (147,5)

Pressions de gonflage (pneus froids)

Minibus

Pression de gonflage

Version	Taille de pneu	Charge normale		Charge maximale
		Avant	Arrière	Avant	Arrière
		bar (lbf/po2)	bar (lbf/po2)	bar (lbf/po2)	bar (lbf/po2)
280S	185/75 R 16 C	3 (44)	3 (44)	3,8 (55)	4,1 (60)
280S	195/70 R 15 C	3 (44)	3 (44)	3,6 (52)	3,9 (57)
280S	205/65 R 16 C	2,8 (41)	2,8 (41)	3,4 (49)	3,7 (54)
350L - Poids maximal sur essieu avant 1 750 kg (3 868 livres)	215/75 R 16 C	3,5 (51)	4,8 (70)	3,5 (51)	4,8 (70)
350L - Poids maximal sur essieu avant 1 850 kg (4 079 livres)	215/75 R 16 C	3,8 (55)	4,8 (70)	3,8 (55)	4,8 (70)
410EF/M2	185/75 R 16 C	4,7 (68)	4,1 (60)	4,7 (68)	4,1 (60)
410EF/M2	195/70 R 15 C	4,6 (67)	3,7 (54)	4,6 (67)	3,7 (54)

Fourgon et kombi - Propulsion arrière

Pression de gonflage

Version	Taille de pneu	Charge normale		Charge maximale
		Avant	Arrière	Avant	Arrière
		bar (lbf/po2)	bar (lbf/po2)	bar (lbf/po2)	bar (lbf/po2)
300S/M/L	205/75 R 16 C	3,5 (51)	4,2 (61)	3,5 (51)	4,2 (61)
330S/M/L	205/75 R 16 C	3,5 (51)	4,2 (61)	3,5 (51)	4,2 (61)
330S/M/L	215/75 R 16 C	3,4 (49)	4,5 (65)	3,4 (49)	4,5 (65)
350M/L - Poids maximal sur essieu avant 1750 kg (3 868 livres)	215/75 R 16 C	3,5 (51)	4,8 (70)	3,5 (51)	4,8 (70)
350M/L - Poids maximal sur essieu avant 1 850 kg (4 079 livres)	215/75 R 16 C	3,8 (55)	4,8 (70)	3,8 (55)	4,8 (70)
350M/EF - Poids maximal sur essieu avant 1750 kg (3 868 livres)	215/75 R 16 C	3,5 (51)	4,9 (71)	3,5 (51)	4,9 (71)
350M/L/EF - Poids maximal sur essieu avant 1 850 kg (4 079 livres)	215/75 R 16 C	3,8 (55)	4,9 (71)	3,8 (55)	4,9 (71)
bar (lbf/ \( po^2 \))	bar (lbf/ \( po^2 \))	bar (lbf/ \( po^2 \))	bar (lbf/ \( po^2 \))
430EF - Poids maximal sur essieu avant 1 750 kg (3 868 litres)	185/75 R16 C	4,7 (68)	3,5 (51)	4,7 (68)	3,5 (51)
430EF - Poids maximal sur essieu avant 1 850 kg (4 079 litres)	185/75 R16 C	4,7 (68)	4,1 (60)	4,7 (68)	4,1 (60)
430EF	195/75 R 16 C	4,6 (67)	3,7 (54)	4,6 (67)	3,7 (54)
460M/L/EF - Poids maximal sur essieu arrêté 2 600 kg (5 732 litres)	195/75 R 16 C	4,6 (67)	3,2 (46)	4,6 (67)	3,2 (46)
460M/L/EF - Poids maximal sur essieu arrêté 3 300 kg (7 275 litres)	195/75 R 16 C	4,6 (67)	4,3 (62)	4,6 (67)	4,3 (62)

Fourgon et kombi - Traction avant

Pression de gonflage

Version	Taille de pneu	Charge normale		Charge maximale
		Avant	Arrière	Avant	Arrière
		bar (lbf/po2)	bar (lbf/po2)	bar (lbf/po2)	bar (lbf/po2)
260S	185/75 R 16 C	3,8 (55)	3,8 (55)	3,8 (55)	3,8 (55)
260S - PTAC 2 350 kg (5 181 livres)	195/70 R 15 C	3,3 (48)	3,3 (48)	3,3 (48)	3,3 (48)
bar (lbf/ \( po^2 \))	bar (lbf/ \( po^2 \))	bar (lbf/ \( po^2 \))	bar (lbf/ \( po^2 \))
260S - Poids maximal sur essieu avant 1 450 kg (3 197 livres) - Poids maximal sur essieu arrière 1 475 kg (3 252 livres)	195/70 R 15 C	3,4 (49)	3,5 (51)	3,4 (49)	3,5 (51)
260S	205/65 R 16 C	3,4 (49)	3,5 (51)	3,4 (49)	3,5 (51)
260S - Sport Van	195/70 R 15 C	3,4 (49)	3,5 (51)	3,4 (49)	3,5 (51)
260S - Sport Van	235/45 R18	2,8 (41)	2,9 (42)	2,8 (41)	2,9 (42)
280S	185/75 R 16 C	3,8 (55)	4,4 (64)	3,8 (55)	4,4 (64)
280S	195/70 R 15 C	3,6 (52)	4,2 (61)	3,6 (52)	4,2 (61)
280S	205/65 R 16 C	3,4 (49)	4 (58)	3,4 (49)	4 (58)
280M - PTAC réduit - Royaume-Uni seule-ment	185/75 R 16 C	3,8 (55)	4,1 (60)	3,8 (55)	4,1 (60)
280M - PTAC réduit - Italie seulement	185/75 R 16 C	3,9 (57)	4,4 (64)	3,9 (57)	4,4 (64)
280M - PTAC réduit - Royaume-Uni seule-ment	195/70 R 15 C	3,4 (49)	3,8 (55)	3,4 (49)	3,8 (55)
280M - PTAC réduit - Italie seulement	195/70 R 15 C	3,7 (54)	4,2 (61)	3,7 (54)	4,2 (61)
280M - PTAC réduit - Royaume-Uni seule-ment	205/65 R 16 C	3,4 (49)	3,7 (54)	3,4 (49)	3,7 (54)
280M - PTAC réduit - ItalieONLY	205/65 R 16 C	3,6 (52)	4 (58)	3,6 (52)	4 (58)
300S/M/L	185/75 R 16 C	4,2 (61)	4,7 (68)	4,2 (61)	4,7 (68)
300S/M/L	195/70 R 15 C	4 (58)	4,5 (65)	4 (58)	4,5 (65)
300S/M/L	205/65 R 16 C	3,8 (55)	4,3 (62)	3,8 (55)	4,3 (62)
bar (lbf/po2)	bar (lbf/po2)	bar (lbf/po2)	bar (lbf/po2)
330S/M/L	195/70 R 15 C	4,1 (60)	Sans objet	4,1 (60)	Sans objet
330S/M/L	195/75 R 16 C	4,1 (60)	Sans objet	4,1 (60)	Sans objet
330S/M/L	215/75 R 16 C	3,4 (49)	4,5 (65)	3,4 (49)	4,5 (65)
350M/L	195/70 R 15 C	4,3 (62)	Sans objet	4,3 (62)	Sans objet
350M/L	195/75 R 16 C	4,3 (62)	Sans objet	4,3 (62)	Sans objet
350M/L	215/75 R 16 C	3,5 (51)	4,8 (70)	3,5 (51)	4,8 (70)

Châssis-cabine et Châssis-plateau - Propulsion arrière Pression de gonflage

Version	Taille de pneu	Charge normale		Charge maximale
		Avant	Arrière	Avant	Arrière
		bar (lbf/ \( po^2 \))	bar (lbf/ \( po^2 \))	bar (lbf/ \( po^2 \))	bar (lbf/ \( po^2 \))
300S/M	205/75 R 16 C	3,5 (51)	4,2 (61)	3,5 (51)	4,2 (61)
330S/M/L	215/75 R 16 C	3,4 (49)	4,5 (65)	3,4 (49)	4,5 (65)
350S/M/L/EF - Poids maximal sur essieu arrêté 2 450 kg (5 401 livres)	185/75 R 16 C	4,7 (68)	3,3 (48)	4,7 (68)	3,3 (48)
350L/EF - Poids maximal sur essieu arrêté 2 600 kg (5 732 livres)	185/75 R 16 C	4,7 (68)	3,5 (51)	4,7 (68)	3,5 (51)
350S/M/L/EF - Poids maximal sur essieu arrêté 2 450 kg (5 401 livres)	195/75 R 16 C	4,6 (67)	3,3 (48)	4,6 (67)	3,3 (48)
350L/EF - Poids maximal sur essieu arrêté 2 600 kg (5 732 livres)	195/75 R 16 C	4,6 (67)	3,2 (46)	4,6 (67)	3,2 (46)
350S/M/L - Poids maximal sur essieu avant 1 750 kg (3 868 livres)	215/75 R 16 C	3,5 (51)	4,8 (70)	3,5 (51)	4,8 (70)
350S/M/L - Poids maximal sur essieu avant 1 850 kg (4 079 livres)	215/75 R 16 C	3,8 (55)	4,8 (70)	3,8 (55)	4,8 (70)
350EF - Poids maximal sur essieu avant 1 750 kg (3 868 livres)	215/75 R 16 C	3,5 (51)	4,9 (71)	3,5 (51)	4,9 (71)
350EF - Poids maximal sur essieu avant 1 850 kg (4 079 livres)	215/75 R 16 C	3,8 (55)	4,9 (71)	3,8 (55)	4,9 (71)
430EF - Poids maximal sur essieu arrêté 2 600 kg (5 732 livres)	185/75 R 16 C	4,7 (68)	3,5 (51)	4,7 (68)	3,5 (51)
430M/L/EF - Poids maximal sur essieu arrêté 2 950 kg (6 504 livres)	185/75 R 16 C	4,7 (68)	4,1 (60)	4,7 (68)	4,1 (60)
430M/L/EF	195/75 R 16 C	4,6 (67)	3,7 (54)	4,6 (67)	3,7 (54)
460M/L/EF - Poids maximal sur essieu arrêté 2 600 kg (5 732 livres)	195/75 R 16 C	4,6 (67)	3,2 (46)	4,6 (67)	3,2 (46)
460M/L/EF - Poids maximal sur essieu arrêté 3 300 kg (7 275 livres)	195/75 R 16 C	4,6 (67)	4,3 (62)	4,6 (67)	4,3 (62)

Châssis-cabine et Châssis-plateau - Traction avant Pression de gonflage

Version	Taille de pneu	Charge normale		Charge maximale
		Avant	Arrière	Avant	Arrière
		bar (lbf/ \( po^2 \))	bar (lbf/ \( po^2 \))	bar (lbf/ \( po^2 \))	bar (lbf/ \( po^2 \))
300S/M	185/75 R 16 C	4,2 (61)	4,7 (68)	4,2 (61)	4,7 (68)
300S/M	195/70 R 15 C	4 (58)	4,5 (65)	4 (58)	4,5 (65)
300S/M	205/65 R 16 C	3,8 (55)	4,3 (62)	3,8 (55)	4,3 (62)
330S/M/L	195/70 R 15 C	4,1 (60)	Sans objet	4,1 (60)	Sans objet
330S/M/L	195/75 R 16 C	4,1 (60)	Sans objet	4,1 (60)	Sans objet
330S/M/L	215/75 R 16 C	3,4 (49)	4,5 (65)	3,4 (49)	4,5 (65)
350M/L/EF	195/70 R 15 C	4,3 (62)	Sans objet	4,3 (62)	Sans objet
350M/L/EF	195/75 R 16 C	4,3 (62)	Sans objet	4,3 (62)	Sans objet
350M/L/EF	215/75 R 16 C	3,8 (55)	4,9 (71)	3,8 (55)	4,9 (71)

Transmission intégrale

Pression de gonflage

Version	Taille de pneu	Charge normale		Charge maximale
		Avant	Arrière	Avant	Arrière
		bar (lbf/ \( po^2 \))	bar (lbf/ \( po^2 \))	bar (lbf/ \( po^2 \))	bar (lbf/ \( po^2 \))
300S	205/75 R 16 C	3,5 (51)	4,2 (61)	3,5 (51)	4,2 (61)
330S/M/L	215/75 R 16 C	3,4 (49)	4,5 (65)	3,4 (49)	4,5 (65)
350M/L - Poids maximal sur essieu avant 1 750 kg (3 868 litres)	215/75 R 16 C	3,5 (51)	4,8 (70)	3,5 (51)	4,8 (70)
350M/L - Poids maximal sur essieu avant 1 850 kg (4 079 litres)	215/75 R 16 C	3,8 (55)	4,8 (70)	3,8 (55)	4,8 (70)
350EF - Poids maximal sur essieu avant 1 750 kg (3 868 litres)	215/75 R 16 C	3,5 (51)	4,9 (71)	3,5 (51)	4,9 (71)
350EF - Poids maximal sur essieu avant 1 850 kg (4 079 litres)	215/75 R 16 C	3,8 (55)	4,9 (71)	3,8 (55)	4,9 (71)

ECOnetic

Pression de gonflage

Version	Taille de pneu	Charge normale		Charge maximale
		Avant	Arrière	Avant	Arrière
		bar (lbf/po2)	bar (lbf/po2)	bar (lbf/po2)	bar (lbf/po2)
ECOnetic	215/75 R 16 C	3 (43)	3,4 (49)	3 (43)	3,4 (49)

PLAQUE D'IDENTIFICATION DU VÉHICULE

Note : la forme de la plaque d'identification du véhicule peut être différente de celle présentée ci-dessous.

Note : les informations indiquées sur la plaque d'identification du véhicule dépendent des exigences du marché.

E85610

A Numéro de série du véhicule B Poids nominal brut C Poids total roulant D Poids maximum d'essieu avant E Poids maximum d'essieu arrière

Le numéro d'identification du véhicule et les poids maximum sont indiqués sur une plaque située sur le côté serrure de l'ouverture de porte passager au niveau de la partie inférieure.

NUMÉRO D'IDENTIFICATION DU VÉHICULE (VIN)

Le numéro d'identification du véhicule est estampé sur le passage de roue avant droit. Il est également indiqué sur le côté gauche du tableau de bord.

SPÉCIFICATIONS TECHNIQUES

Dimensions du véhicule

Empattement court

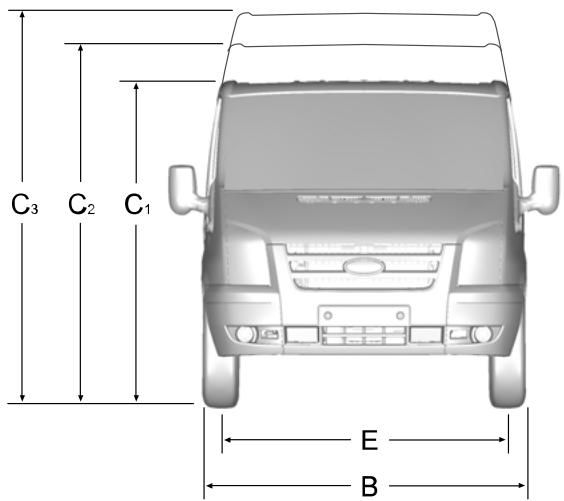

E71261

Rep	Description de dimension	Dimension en mm (pouces)
A	Longueur maximum - sans marchepied arrêté (fourgon et kombi)	4863 (191,5)
A	Longueur maximum (châssis-cabine et châssis-plateau avec plateau)	5254 (206,9)
A	Longueur maximum avec marchepied arrêté (fourgon et kombi)	4965 (195,5)
A	Longueur maximum avec équipement d'attelage (fourgon et kombi)	5070 (199,6)
A	Longueur maximum avec équipement d'attelage (châssis-cabine et châssis-plateau avec plateau)	5254 (206,9)
B	Largeur hors tout, rétroviseurs extérieurs exclus (fourgon et kombi)	1974 (77,7)
B	Largeur hors tout, rétroviseurs extérieurs exclus (châssis-cabine et châssis-plateau - Plateau étroit)	1998 (78,6)
B	Largeur hors tout, rétroviseurs extérieurs exclus (châssis-cabine et châssis-plateau - Plateau large)	2198 (86,5)
C1	Hauteur hors tout - toit profilé (fourgon et kombi)	1997 - 2089 (78,6 - 82,2)

Spécifications techniques

Rep	Description de dimension	Dimension en mm (pouces)
C1	Hauteur hors tout - toit profilé (châssis-cabine et châssis-plateau)	1974 - 2037 (77,7 - 80,1)
C2	Hauteur hors tout - toit semi-surélevé (fourgon et kombi)	2313 - 2405 (91,1 - 94,7)
C3	Hauteur globale - Toit surélevé	-
D	Empattement (fourgon et kombi)	2933 (115,5)
D	Empattement (châssis-cabine et châssis-plateau)	3137 (123,5)
E	Voie - Avant	1737 - 1757 (68,4 - 69,2)
E	Voie - Arrière	1642 - 1720 (64,6 - 67,7)

Rep	Description de dimension	Dimension en mm (pouces)
A	Longueur maximum - toit semi-surélevé (fourgon et kombi)	5301 (208,7)
A	Longueur maximum sans marchepied arrêté (double châssis-cabine et châssis-plateau avec plateau)	5792 (228)
A	Longueur maximum sans marchepied arrêté (simple châssis-cabine et châssis-plateau avec plateau)	5775 (227,4)
A	Longueur maximum avec marchepied arrêté (fourgon et kombi)	5403 (212,7)
A	Longueur maximum avec équipement d'attelage (fourgon et kombi)	5444 (214,3)
A	Longueur maximum avec équipement d'attelage (châssis-cabine et châssis-plateau sans plateau)	5616 (221,1)
A	Longueur maximum avec équipement d'attelage (double châssis-cabine et châssis-plateau avec plateau)	5775 (227,4)
A	Longueur maximum avec équipement d'attelage (simple châssis-cabine et châssis-plateau avec plateau)	5792 (228)

Rep	Description de dimension	Dimension en mm (pouces)
B	Largeur hors tout, rétroviseurs extérieurs exclus (fourgon et kombi)	1974 (77,7)
B	Largeur hors tout, rétroviseurs extérieurs exclus (chãssis-cabine et chãssis-plateau - Plateau étroit)	1998 (78,6)
B	Largeur hors tout, rétroviseurs extérieurs exclus (chãssis-cabine et chãssis-plateau - Plateau large)	2198 (86,5)
C1	Hauteur hors tout - toit profilé (fourgon et kombi)	1995 - 2056 (78,6 - 80,9)
C1	Hauteur hors tout - toit profilé (Simple chãssis-cabine et chãssis-plateau)	1969 - 2057 (77,5 - 81)
C1	Hauteur hors tout - toit profilé (Double chãssis-cabine et chãssis-plateau)	2031 - 2069 (80 - 81,5)
C2	Hauteur hors tout - toit semi-surélevé (fourgon et kombi)	2302 - 2390 (90,6 - 94,1)
C3	Hauteur hors tout - toit surélevé (fourgon et kombi)	2616 (103)
D	Empattement (fourgon et kombi)	3300 (129,9)
D	Empattement (chãssis-cabine et chãssis-plateau)	3504 (138)
E	Voie - Avant	1737 - 1757 (68,4 - 69,2)
E	Voie - arrêté (tous vehicules à roues arrêté simples)	1710 - 1720 (67,3 - 67,7)
E	Voie - arrêté (chãssis-cabine et chãssis-plateau - roues arrêté jumelées)	1642 (64,6)

Spécifications techniques

Empattement long

Rep	Description de dimension	Dimension en mm (pouces)
A	Longueur maximum - toit semi-surélevé (fourgon et kombi)	5751 (226,4)
A	Longueur maximum - Toit surélevé (fourgon et kombi)	5751 (226,4)
A	Longueur maximum - Toit surélevé (fourgon et kombi à porte-à-faux rallongé)	6474 (254,9)
A	Longueur maximum (simple châssis-cabine et châssis-plateau avec plateau)	6175 (243,1)
A	Longueur maximum (double châssis-cabine et châssis-plateau avec plateau) à porte-à-faux rallongé	6142 (241,8)
A	Longueur maximum avec marchepied arrière (fourgon et kombi)	5853 (230,4)
A	Longueur maximum avec marchepied arrière (fourgon et kombi à porte-à-faux rallongé)	6576 (258,9)
A	Longueur maximum avec marchepied arrière (simple châssis-cabine à porte-à-faux rallongé avec plateau)	6675 (262,8)

Spécifications techniques

Rep	Description de dimension	Dimension en mm (pouces)
A	Longueur maximum avec marchepied arrêté (double châssis-cabine à porte-à-faux rallongé avec plateau)	6592 (259,5)
A	Longueur maximum avec équipement d'attelage (fourgon et kombi)	5869 (231)
A	Longueur maximum avec équipement d'attelage (fourgon et kombi à porte-à-faux rallongé)	6593 (257,7)
A	Longueur maximum avec équipement d'attelage (châssis-cabine et châssis-plateau avec plateau)	6175 (240,5)
A	Longueur maximum avec équipement d'attelage (châssis-cabine et châssis-plateau avec plateau) porte-à-faux rallongé	6675 (260,2)
B	Largeur hors tout, rétroviseurs extérieurs exclus (fourgon et kombi à roues arrêté simples)	1974 (77,7)
B	Largeur hors tout, rétroviseurs extérieurs exclus (fourgon et kombi à roues arrêté simples avec blocage magnétique des portes)	1999 (78,7)
B	Largeur hors tout, rétroviseurs extérieurs exclus (fourgon et kombi à roues arrêté doubles)	2084 (82)
B	Largeur hors tout, rétroviseurs extérieurs exclus (châssis-cabine et châssis-plateau - Plateau étroit)	1998 (78,6)
B	Largeur hors tout, rétroviseurs extérieurs exclus (châssis-cabine et châssis-plateau - Plateau large)	2198 (86,5)
C1	Hauteur hors tout - toit profilé (Simple châssis-cabine et châssis-plateau)	2017 - 2049 (79,4 - 80,7)
C1	Hauteur hors tout - toit profilé (Double châssis-cabine et châssis-plateau)	2024 - 2047 (79,7 - 80,6)
C2	Hauteur hors tout - toit semi-surélevé (fourgon et kombi)	2325 - 2402 (91,5 - 95,6)
C2	Hauteur hors tout - Toit semi-surélevé (fourgon et kombi à porte-à-faux rallongé)	2383 (93,8)
C2	Hauteur hors tout - Toit surélevé (fourgon et kombi à porte-à-faux rallongé)	2608 - 2629 (102,7 - 103,5)

Rep	Description de dimension	Dimension en mm (pouces)
C3	Hauteur hors tout - toit surélevé (fourgon et kombi)	2543 - 2619 (100,1 - 103,1)
C3	Hauteur hors tout - Porte-à-faux rallongé (Simple châssis-cabine)	2012 - 2052 (79,2 - 80,8)
C3	Hauteur hors tout - Porte-à-faux rallongé (Double châssis-cabine)	2012 - 2055 (79,2 - 80,9)
D	Empattement (fourgon et kombi)	3750 (147,6)
D	Empattement (châssis-cabine et châssis-plateau)	3954 (155,7)
E	Voie - Avant	1737 - 1757 (68,4 - 69,1)
E	Voie - arrière (fourgon et kombi)	1710 - 1720 (67,3 - 67,7)
E	Voie - arrière (châssis-cabine et châssis-plateau - roues arrière jumelées)	1642 (64,6)

Dimensions de l'équipement d'attelage

Fourgon et Kombi

E71267

Rep	Description de dimension	Dimension en mm (pouces)
A	Centre de roue - extrémité de balle de remorquage (Chàssis standard)	1140 (44,9)
A	Centre de roue - extrémité de balle de remorquage (Chàssis prolongé)	1863 (73,3)
B	Centre de balle de remorquage - longeron	416 (16,4)

Rep	Description de dimension	Dimension en mm (pouces)
C	Côté intérieur du longeron	832 (32,8)
D	Centre de balle de remorquage - centre 1. point de fixation	334 (13,1)
E	Centre de balle de remorquage - centre 2. point de fixation	403,5 (15,9)
F	Centre de balle de remorquage - centre 3. point de fixation	473 (18,6)

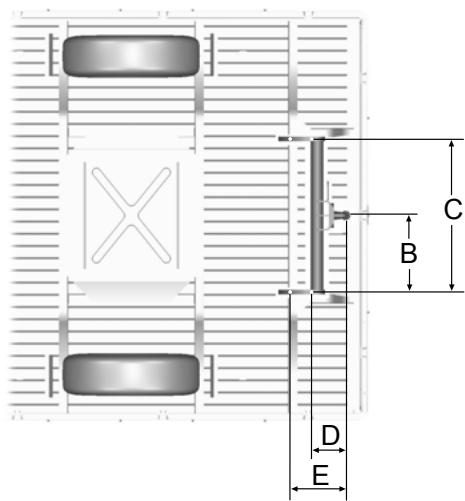

Châssis-cabine et châssis-plateau

E71268

Rep	Description de dimension	Dimension en mm (pouces)
A	Centre de roue - extrémité de balle de remorquage (Châssis standard)	1180 (46,5)
A	Centre de roue - extrémité de balle de remorquage (Châssis prolongé)	1562 (61,5)
B	Centre de balle de remorquage - longeron	418 (16,5)

Rep	Description de dimension	Dimension en mm (pouces)
C	Côté intéieur du longeron	836 (32,9)
D	Centre de balle de remorquage - centre 1. point de fixation	237 (9,3)
E	Centre de balle de remorquage - centre 2. point de fixation	343,5 (13,5)

GÉNÉRALITÉS

ATTENTION

L'utilisation du système lorsque le moteur est arrêté vide la batterie.

Cette section présente les fonctions et caractéristiques du système mains libres de téléphone mobile Bluetooth.

La partie téléphone mobile Bluetooth du système assure l'interaction avec le système audio ou le système d'aide à la navigation et votre téléphone mobile. Elle vous permet d'utiliser le système audio ou d'aide à la navigation afin de passer et recevoir des appels sans avoir à tenir votre téléphone mobile.

Compatibilité des téléphones

ATTENTION

Comme aucun accord commun n'existe, les fabricants de téléphones mobiles peuvent instaurer une variété de profils dans leurs dispositifs Bluetooth. Il est possible que pour cette raison une incompatibilité se produise entre le téléphone et le système mains libres, ce qui peut dans certains cas déterminer considérablement la performance du système. Pour éviter cette situation, utiliser uniquement les téléphones recommandés.

Veuillez visiter le site www.ford-mobile-connectivity.com pour de plus amples informations.

CONFIGURATION DE TÉLÉPHONE

Répertoire

Après le démarrage, l'accès à la liste du répertoire peut être retardé de quelques minutes en fonction de sa taille.

Catégories de répertoire

Selon l'entrée de votre réseau, il est possible d'afficher différentes catégories sur l'écran du système audio.

Par exemple :

M	Mobile
O	Bureau
H	Domicile
F	Fax

Note : Les entrées peuvent être affichées sans annexe de catégorie.

La catégorie peut également être indiquée sous forme d'une icône :

Téléphone

Mobile

Domicile

Bureau

Fax

Pour rendre actif un téléphone

Lors de la première utilisation du système, chaque téléphone n'est connecté au système.

Téléphone Bluetooth

Après avoir connecté un téléphone Bluetooth au système par liaison bonding, il devient le téléphone actif. Pour plus d'informations, se reporter au menu du téléphone.

Sélectionnez le téléphone dans le menu téléphone actif.

Lorsque le contact est de nouveau établi ou que le système audio ou celui d'aide à la navigation est de nouveau allumé, le dernier téléphone actif est détecté par le système.

Note : Dans certains cas, la connexion Bluetooth doit également être confirmée sur le téléphone.

Connexion par liaison bonding d'un autre téléphone Bluetooth

Connectez un nouveau téléphone Bluetooth par liaison bonding de la manière décrite dans les conditions requises pour une connexion Bluetooth.

Il est possible d'accéder aux téléphones enregistrés dans le système grâce à la liste téléphonique du système audio.

Note : Il est possible de connecter jusqu'à six appareils par liaison bonding. Si six appareils Bluetooth sont déjà connectés par liaison bonding, un appareil supplémentaire ne peut être connecté que si la connexion de l'un des six premiers est supprimée.

CONFIGURATION BLUETOOTH

Avant de pouvoir utiliser votre téléphone avec votre véhicule, il doit être connecté par liaison bonding au système de téléphone du véhicule.

Gestion des téléphones

Il est possible de connecter jusqu'à six appareils Bluetooth par liaison bonding au système du véhicule.

Note : Si un appel est en cours au moment où le téléphone utilisé est sélectionné pour être le nouveau téléphone actif, l'appel est transmis au système audio du véhicule.

Note : Même lorsqu'il est connecté au système de la voiture, votre téléphone peut encore être utilisé de la manière habituelle.

Conditions requises pour une connexion Bluetooth

Pour effectuer une connexion Bluetooth avec un téléphone, les conditions suivantes doivent être remplies.

1. La fonction Bluetooth doit être activée sur le téléphone et sur le système audio. Veillez à ce que l'option du menu Bluetooth sur l'écran du système audio soit réglée sur ON. Pour obtenir des informations sur les réglages du téléphone, reportez-vous au Guide d'utilisation de votre téléphone.
2. Dans le menu Bluetooth de votre téléphone, recherchez Ford Audio puis sélectionnez-le.
3. Saisissez le code indiqué à l'écran du véhicule à l'aide du clavier du téléphone. Si aucun code n'est indiqué à l'écran, saisissez le numéro PIN Bluetooth 0000 sur le clavier du téléphone. Ensuite, saisissez le numéro PIN Bluetooth qui apparaît à l'écran du véhicule.
4. Si votre téléphone mobile vous demande d'autoriser la connexion automatique, sélectionnez OUI.

Note : Si le système audio est éteint pendant un appel téléphonique, ce dernier est coupé. La coupure du contact du véhicule n'affecte pas l'appel téléphonique en cours.

COMMANDES DU TÉLÉPHONE

Télécommande : touches voix et mode

1 Touche voix 2 Touche mode

Il est possible d'accepter les appels entrants en appuyant une fois sur la touche MODE. Appuyez de nouveau sur la touche pour terminer l'appel.

UTILISATION DU TÉLÉPHONE - VÉHICULES SANS SYSTÈME D'AIDE À LA NAVIGATION

Ce chapitre décrit les fonctions téléphone du système audio.

Note : Reportez-vous au guide du système audio pour les détails des commandes.

Un téléphone actif doit être présent.

Même lorsqu'il est connecté au système audio, votre téléphone peut être utilisé de la manière habituelle.

Note : Il est possible de quitter le menu du téléphone en appuyant sur une touche de source CD, AM/FM ou AUX.

Pour passer un appel

Composer un numéro au moyen de la commande vocale

Il est possible de composer des numéros de téléphone au moyen de la commande vocale. Voir Commandes de téléphone (page 209).

Composer un numéro en utilisant le répertoire

Il vous est possible d'accéder au répertoire via Bluetooth. Les contacts s'affichent sur l'écran du système.

1. Appuyer sur PHONE ou sur la touche d'acceptation d'appel.
2. Appuyer sur la touche MENU.
3. Continuer d'appuyer sur la touche MENU tant que PHONEBOOK n'apparaît pas.
4. Appuyez sur les touches de recherche pour sélectionner le numéro de téléphone de votre choix.

Remarque : appuyez de manière continue sur la touche de recherche pour passer à la lettre suivante de l'alphabet. 5. Appuyez sur PHONE ou sur la touche d'acceptation d'appel pour composer le numéro de téléphone choisi.

Composer un numéro en utilisant le répertoire - Système audio Sony

Il vous est possible d'accéder au répertoire via Bluetooth. Les contacts s'affichent sur l'écran du système.

1. Appuyez sur la touche PHONE.
2. Maintenez la touche seek enfoncée jusqu'à ce que le répertoire s'affiche.
3. Appuyez sur les touches flèche vers le haut/bas pour sélectionner le numéro de téléphone de votre choix.

Remarque : maintenez les touches flèche vers le haut/bas enfoncées pour passer à la lettre suivante de l'alphabet. 4. Appuyez sur PHONE ou sur la touche d'acceptation d'appel pour composer le numéro de téléphone choisi.

Composer un numéro en utilisant le clavier téléphonique

Si votre système audio comporte un clavier téléphonique (touches 0 à 9, * et #) :

1. Appuyez sur la touche d'acceptation d'appel. Appuyez sur la touche PHONE si vous possédez un système audio Sony.
2. Composez le numéro à l'aide du clavier de téléphone sur le système audio.
3. Appuyez sur la touche d'acceptation d'appel.

Note : Si vous entrez un chiffre incorrect lors de la saisie d'un numéro de téléphone, appuyez sur la touche de recherche vers la gauche pour effacer le dernier chiffre. Un appui long efface la ligne complète de chiffres.

Appuyez de façon continue sur 0 pour entrer un chiffre +.

Pour terminer un appel

Il est possible de terminer les appels en appuyant sur la touche Refuser appel.

Il est également possible de terminer un appel à partir de systèmes audio dépourvus de clavier téléphonique en appuyant sur PHONE, CD, AM/FM ou ON/OFF, ou bien sur la touche MODE de la télécommande.

Pour recomposer un numéro de téléphone

1. Appuyez sur PHONE ou sur la touche d'acceptation d'appel.
2. Appuyez sur la touche MENU.
3. Sélectionnez la liste CALL OUT ou la liste CALL IN. Sur certains systèmes audio, sélectionnez la liste d'appels MISSED, INCOMING ou OUTGOING.

Note : Si le téléphone actif ne fournit aucune liste d'appels sortants, la dernière entrée/le dernier numéro d'appel sortant peut être saisie/composé de nouveau.

1. Appuyez sur la touche de recherche du système audio.
2. Appuyez sur PHONE ou sur la touche d'acceptation d'appel pour composer le numéro de téléphone choisi.

Recomposer un numéro - Système audio Sony

1. Appuyez sur PHONE ou sur la touche d'acceptation d'appel.
2. Maintenez la touche seek enfoncée jusqu'à ce que la liste de votre choix s'affiche.

Note : Si le téléphone actif ne fournit aucune liste d'appels sortants, la dernière entrée/le dernier numéro d'appoint peut être saisie/composé de nouveau.

1. Appuyez sur les touches flèche vers le haut/bas pour sélectionner le numéro de téléphone de votre choix.
2. Appuyez sur PHONE ou sur la touche d'acceptation d'appel pour composer le numéro de téléphone.

Recomposer le dernier numéro composé - Système audio Sony

1. Appuyez sur la touche d'acceptation d'appel.
2. Appuyez sur la touche d'acceptation d'appel une deuxième fois pour composer le numéro.

Pour recevoir un appel entrant

Pour accepter un appel entrant

Il est possible d'accepter les appels entrants en appuyant soit sur la touche d'acceptation d'appel, la touche PHONE ou sur la touche MODE de la télécommande.

Rejet d'un appel téléphonique

Il est possible de refuser les appels entrants en appuyant sur la touche refuser appel.

Il est également possible de refuser un appel à partir de systèmes audio dépourvus de clavier téléphonique en appuyant soit sur PHONE, CD, AM/FM ou ON/OFF.

Recevoir un second appel entrant

Note : La fonction de second appel entrant doit être activée sur votre téléphone.

Si un appel arrive pendant un appel en cours, une tonalité se fait entendre et vous avez la possibilité de terminer l'appel actif et d'accepter l'appel entrant.

Pour accepter un second appel entrant

Il est possible d'accepter les seconds appels entrants en appuyant soit sur la touche d'acceptation d'appel, la touche PHONE ou la touche MODE de la télécommande.

Pour rejeter un second appel entrant

Il est possible de refuser les seconds appels entrants en appuyant sur la touche refuser appel. Il est également possible de refuser un second appel entrant à partir de systèmes dépourvus de clavier téléphonique en appuyant sur la touche CD, ou sur la touche AM/FM.

Mise en sourdine du microphone

Lors d'un appel, il est possible de mettre le microphone en sourdine. Pendant la mise en sourdine, la confirmation s'affiche à l'écran.

Systèmes audio munis d'une touche verte d'acceptation d'appel

Appuyez sur la touche d'acceptation d'appel. Appuyez de nouveau sur la touche pour annuler cette fonction.

Systèmes audio dépourvus de touche verte d'acceptation d'appel

Appuyez sur la touche de recherche vers le haut ou vers le bas. Appuyez de nouveau sur la touche pour annuler cette fonction.

Pour changer de téléphone actif

Note : Les téléphones doivent être connectés par liaison bonding au système avant d'être rendus actifs.

À l'aide de la touche d'enregistrement de stations

Note : Ce processus s'applique uniquement aux systèmes audio sans clavier de téléphone.

1. Appuyer sur la touche PHONE du système audio.
2. Appuyez sur le numéro présélectionné voulu (à l'aide des touches de présélection de stations 1 à 6).

Utilisation du menu du système audio

Note : après avoir connecté un téléphone au système par liaison bonding, il devient le téléphone actif.

1. Appuyez sur PHONE ou sur la touche d'acceptation d'appel.
2. Appuyez sur la touche MENU du système audio.
3. Sélectionnez l'option ACTIVE PHONE sur le système audio.
4. Faites défiler les différents téléphones enregistrés à l'aide des touches de recherche pour afficher les téléphones connectés par liaison bonding.
5. Appuyez sur la touche MENU pour sélectionner le téléphone devant être le téléphone actif.

Pour supprimer un téléphone connecté par liaison bonding

Un téléphone connecté par liaison bonding peut être supprimé à tout moment du système, sauf si un appel est en cours.

1. Appuyez sur PHONE ou sur la touche d'acceptation d'appel.
2. Appuyez sur la touche MENU du système audio.
3. Sélectionnez l'option DEBOND sur le système audio.
4. Faites défiler les différents téléphones à l'aide des touches de recherche et affichez le téléphone connecté par liaison bonding à supprimer.
5. Appuyez sur la touche MENU pour sélectionner le téléphone connecté par liaison bonding à supprimer.

Pour supprimer un téléphone connecté par liaison bonding - Système audio Sony

Un téléphone connecté par liaison bonding peut être supprimé à tout moment du système, sauf si un appel est en cours.

1. Appuyez sur la touche PHONE.
2. Appuyez sur les touches flèche vers le haut/bas jusqu'à ce que vous parveniez à l'option DEBOND.
3. Faites défiler les différents téléphones à l'aide des touches de recherche et affichez le téléphone connecté par liaison bonding à supprimer.
4. Appuyez sur la touche OK pour supprimer la connexion par liaison bonding.

UTILISATION DU TÉLÉPHONE - VÉHICULES AVEC SYSTÈME D'AIDE À LA NAVIGATION

Ce chapitre décrit les fonctions téléphone du système d'aide à la navigation.

Note : Reportez-vous au guide du système d'aide à la navigation pour obtenir des informations relatives aux commandes.

Un téléphone actif doit être présent.

Même lorsqu'il est connecté au système d'aide à la navigation, votre téléphone peut encore être utilisé de la manière habituelle.

Pour passer un appel

Pour composer un numéro de téléphone

Il est possible de composer des numéros de téléphone au moyen de la commande vocale. Voir Commande vocale (page 198).

Pour terminer un appel

Il est possible de terminer les appels en appuyant soit sur la touche END, sur la touche MODE du commutateur à distance ou sur la touche ON/OFF du système d'aide à la navigation.

Pour recomposer un numéro de téléphone

1. Appuyer sur la touche PHONE du système.
2. Sélectionnez RECOMPOSEZ.

Pour recevoir un appel entrant

Pour accepter un appel entrant

Il est possible d'accepter les appels en appuyant soit sur la touche d'acceptation d'appel, la touche MODE de la télécommande, la touche PHONE du système ou en utilisant l'option ACCEPTER du menu.

Rejet d'un appel téléphonique

Il est possible de refuser les appels entrants en appuyant soit sur la touche refuser appel, les touches CD ou AM/FM du système, ou en utilisant l'option REFUSER du menu.

Recevoir un second appel entrant

Note : La fonction de second appel entrant doit être activée sur votre téléphone.

Si un appel arrive pendant un appel en cours, une tonalité se fait entendre et vous avez la possibilité de terminer l'appel actif et d'accepter l'appel entrant.

Pour accepter un second appel entrant

Il est possible d'accepter les seconds appels entrants en appuyant soit sur la touche d'acceptation d'appel, la touche MODE de la télécommande, la touche PHONE du système, ou en utilisant l'option ACCEPTER du menu.

Note : Ceci annule l'appel en cours.

Pour rejeter un second appel entrant

Il est possible de refuser les seconds appels entrants en appuyant soit sur la touche refuser appel, soit sur l'une des touches suivantes du système : CD, AM/FM.

Mise en sourdine du microphone

Lors d'un appel, il est possible de mettre le microphone en sourdine. Pendant la mise en sourdine, la confirmation s'affiche à l'écran.

Systèmes d'aide à la navigation SD

Appuyez sur la touche de mise en sourdine (microphone barre). Appuyez de nouveau sur la touche pour annuler cette fonction.

Systèmes d'aide à la navigation à CD

Appuyez sur la touche de mise en sourdine du microphone. Appuyez de nouveau sur la touche pour annuler cette fonction.

Pour changer de téléphone actif

Note : Les téléphones doivent être connectés par liaison bonding au système avant d'être rendus actifs.

Note : Après avoir connecté un téléphone au système par liaison bonding, il devient le téléphone actif.

1. Appuyer sur la touche PHONE du système.
2. Dans l'option BT SETTINGS du menu, sélectionnez le téléphone actif dans la liste.

Pour supprimer un téléphone connecté par liaison bonding

Un téléphone connecté par liaison bonding peut être supprimé à tout moment du système, sauf si un appel est en cours.

1. Appuyer sur la touche PHONE du système.
2. Sélectionnez l'option BT SETTINGS dans le menu.
3. Sélectionnez l'option DÉSACTIVER dans le menu.
4. Sélectionnez le téléphone dans la liste.

PRINCIPES DE FONCTIONNEMENT

ATTENTION

L'utilisation du système lorsque le moteur est arrêté vide la batterie.

La reconnaissance vocale permet le fonctionnement du système sans devoir détourner votre attention de la route pour modifier les réglages ou recevoir du feedback du système.

Lorsque vous donnez une des instructions définies avec le système actif, le système de reconnaissance vocale convertit votre instruction en signal de commande pour le système. Vos entrées prennent la forme de dialogues ou d'instructions. Vous êtes guidé dans ces dialogues par des annonces ou des questions.

Veuillez vous familiariser avec les fonctions du système avant d'utiliser la reconnaissance vocale.

Commandes prises en charge

Le système de commande vocale vous permet de commander les fonctions du véhicule suivantes :

• Téléphone Bluetooth, radio, lecteur de CD/chargeur de CD
• appareil externe (USB)
• appareil externe (iPod)
• climatisation automatique
• système d'aide à la navigation - reportez-vous au guide d'utilisation séparé du système d'aide à la navigation).

Réponse du système

Pendant une séance de commande vocale, le système vous informe par un bip sonore qu'il est prêt à continuer.

N'essayez pas de donner une instruction avant d'avoir entendu le bip. Le système de commande vocale répète chaque instruction prononcée.

Si vous n'êtes pas sûr de savoir comment continuer, dites "AIDE" pour obtenir de l'aide ou "ANNULER" si vous ne voulez pas continuer.

La fonction "AIDE" fournit uniquement un sous-ensemble des commandes vocales disponibles. Des explications détaillées de toutes les commandes vocales possibles figurent sur les pages suivantes.

Commandes vocales

Toutes les commandes vocales doivent être données d'un ton naturel, comme si vous parliez à un passager ou au téléphone. Votre niveau de voix doit être adapté au niveau de bruit régnant à l'intérieur ou à l'extérieur du véhicule mais vous ne devez pas crier.

UTILISATION DE LA COMMANDE VOCALE

Fonctionnement du système

L'ordre et le contenu des commandes vocales sont indiqués dans les listes suivantes. Les tableaux indiquent l'ordre des commandes vocales de l'utilisateur et les réponses du système pour chaque fonction disponible.

Le symbole ⇔ indique un numéro ou une étiquette d'identification en mémoire que l'utilisateur doit indiquer.

Raccourcis

Il existe plusieurs raccourcis de commande vocale, qui vous permettent de piloter certaines fonctions du véhicule sans passer par le menu de commande complet. Ce sont les suivants :

• Téléphone : "NOM DU PORTABLE", "APPELER NUMERO", "APPELER NOM", et "RAPPELER".
• Lecteur de CD/chargeur de CD : "CD" et "PLAGE".
• Climatisation automatique : "TEMPERATURE", "MODE AUTO", "ACTIVER DEGIVRAGE/DESEMBUAGE" et "DESACTIVER DEGIVRAGE/DESEMBUAGE". Radio : "NOM DE LA RADIO".
• Appareil externe (USB) : "PLAGE".
• Appareil externe (iPod) : "PLAGE".
• Carte SD : "PLAGE".

Démarrage de la communication avec le système

Avant de pouvoir commencer à parler au système, appuyez tout d'abord sur la touche VOICE ou sur la touche MODE pour chaque opération et attendez que le système réponde par un bip sonore. Voir Commande vocale (page 28).

Appuyez de nouveau sur la touche pour annuler la séance de commande vocale.

Étiquette d'identification

La fonctionnalité étiquette d'identification est compatible avec les fonctions téléphone, système audio et aide à la navigation à l'aide de la fonction "ENREGISTRER NOM". Vous pouvez attribuer une étiquette d'identification aux entrées telles que vos stations radio préférées et les numéros de téléphone de vos contacts personnels. Voir Commandes d'autoradio (page 199). Voir Commandes de téléphone (page 209).

• Elle permet d'enregistrer jusqu'à 20 étiquettes d'identification par fonction. La durée d'enregistrement moyenne pour chaque étiquette d'identification est d'environ 2 à 3 secondes.

COMMANDES D'AUTORADIO

Lecteur de CD

Vous pouvez commander la lecture directement par commande vocale.

Vue d'ensemble

La vue d'ensemble ci-dessous indique les commandes vocales disponibles. Les listes suivantes fournissent de plus amples informations sur le menu complet des commandes dans des cas bien précis.

"LECTEUR CD"

"AIDE"

"DEMARRER LECTURE"

"PLAGE"b

"LECTURE ALEATOIRE TOTALE"

Commande vocale

"LECTEUR CD"

"LECTURE ALEATOIRE DU DOSSIER"*

"ARRETER LA LECTURE ALEATOIRE"

"REPETER DOSSIER"*

"REPETER PLAGE"

"ARRETER REPETITION"

• Peut être utilisé comme raccourci. ** Disponible uniquement si le CD contient des fichiers de données audio tels que MP3 ou WMA.

Plage

Vous pouvez désigner une plage directement sur votre CD.

Etapes	L'utilisateur dit	Le système répond
1	"LECTEUR CD"	"LECTEUR CD"
2	"PLAGE"b	"NUMéro PLAGE S'IL VOUS PLAît?"
3	"<un numéro entre 1 et 99>"**	"PLAGE <nummer>"

• Peut être utilisé comme raccourci. ** De plus, il est possible de prononcer des nombres de 4 chiffres maximum (par exemple "2", "4", "5" pour la plage 245).

Lecture aléatoire totale

Pour régler la lecture aléatoire.

Etapes	L'utilisateur dit	Le système répond
1	"LECTEUR CD"	"LECTEUR CD"
2	"LECTURE ALEATOIRE TOTALE"

Commande vocale

Changeur de CD

Vue d'ensemble

La vue d'ensemble ci-dessous indique les commandes vocales disponibles. Les listes suivantes fourniront de plus amples informations sur le menu complet des commandes dans des cas bien précis.

"CHARGEUR CD"

"AIDE"

"DEMARRER LECTURE"

"CD"a

"PLAGE)b

"LECTURE ALEATOIRE TOTALE"

"LECTURE ALEATOIRE DU CD"

"LECTURE ALEATOIRE DU DOSSIER"*

"ARRETER LA LECTURE ALEATOIRE"

"REPETER CD"

"REPETER DOSSIER"*

"REPETER PLAGE"

"ARRETER REPETITION"

• Peut être utilisé comme raccourci. ** Disponible uniquement si le CD contient des fichiers de données audio tels que MP3 ou WMA.

Disque

Si vous avez un chargeur de CD, vous pouvez choisir le numéro du disque.

Etapes	L'utilisateur dit	Le système répond
1	"CHARGEUR CD"	"CHARGEUR CD"
2	"CD"a	"NUMéro CD S'IL VOUS PLAît?"
3	" <un numéro entre 1 et 6>"	"CD <nummer>"

• Peut être utilisé comme raccourci.

Plage

Vous pouvez désigner une plage directement sur votre CD.

Etapes	L'utilisateur dit	Le système répond
1	"CHARGEUR CD"	"CHARGEUR CD"
2	"PLAGE"b	"NUMÉRO PLAGE S'IL VOUS PLAît?"
3	"<un numéro entre 1 et 99>"**	"PLAGE <nummer>"

• Peut être utilisé comme raccourci. ** De plus, il est possible de prononcer des nombres de 4 chiffres maximum (par exemple "2", "4", "5" pour la plage 245).

Lecture aléatoire du CD

Pour régler la lecture aléatoire dans le contenu du CD.

Etapes	L'utilisateur dit	Le système répond
1	"CHARGEUR CD"	"CHARGEUR CD"
2	"LECTURE ALEATOIRE DU CD"

Autoradio

Les commandes vocales de la radio prennent en charge la fonctionnalité de la radio et vous permettent de sélectionner les stations de radio par commande vocale.

Vue d'ensemble

La vue d'ensemble ci-dessous indique les commandes vocales disponibles. Les listes suivantes fourniront de plus amples informations sur le menu complet des commandes.

"RADIO"

"AIDE"

"AM"

"FM"

"NOM DE LA RADIO"a

"SUPPRIMER NOM"

"SUPPRIMER RÉPERTOIRE"

"OUVRIR RÉPERTOIRE"

"ENREGISTRER NOM"

"DEMARRER LECTURE"

• Peut être utilisé comme raccourci.

Fréquence

Cette fonction vous permet de régler les fréquences de votre radio par commandes vocales.

Etapes	L'utilisateur dit	Le système répond
1	"RADIO"	"RADIO"
2	"AM"	"FREQUENCY AM, S'IL VOUS PLAIT ?"
	"FM"	"FREQUENCY FM, S'IL VOUS PLAIT ?"
3	" <fréquence>"*	"STATION <fréquence>"

• La saisie de la fréquence peut s'effectuer de plusieurs façons. Se reporter aux informations ci-dessous afin d'obtenir des exemples concrets.

Bande FM : 87,5 à 108,0 par incréments de 0,1

"Quatre-vingt-neuf point neuf" (89,9) "Quatre-vingt-dix point zéro" (90,0) "Cent point cinq" (100,5) "Cent un point un" (101,1) "Cent huit point zéro" (108,0)

Bande AM/MW : 531 à 1602 par incréments de 9

Bande AM/LW : 153 à 281 par incrément de 1

"Cinq cent trente et un" (531) "Neuf cent" (900) "Mille quatre cent quarante" (1440)

Commande vocale

"Mille cinq cent trois" (1503) "Mille quatre-vingt" (1080)

Enregistrer nom

Si vous avez réglé une station de radio, vous pouvez l'enregistrer avec un nom dans le répertoire.

Étapes	L'utilisateur dit	Le système répond
1	"RADIO"	"RADIO"
2	"ENREGISTRER NOM"	"ENREGISTRER NOM" "NOM S'IL VOUS PLAît?"
3	" <nom>"	"RÉPÉTEZ NOM S'IL VOUS PLAît"
4	" <nom>"	"ENREGISTREMENT NOM" "<nom> ENREGISTRE"

Nom de radio

Cette fonction vous permet de rappeler une station de radio enregistrée.

Étapes	L'utilisateur dit	Le système répond
1	"RADIO"	"RADIO"
2	"NOM DE LA RADIO"a	"NOM S'IL VOUS PLAît?"
3	" <nom>"	"STATION <nom>"

• Peut être utilisé comme raccourci.

Supprimer nom

Cette fonction vous permet de supprimer une station de radio enregistrée.

Etapes	L'utilisateur dit	Le système répond
1	"RADIO"	"RADIO"
2	"SUPPRIMER NOM"	"NOM S'IL VOUS PLAît?"
3	"<nom>"	"SUPPRIMER <nom>" "CONFIRMER OUI OU NON"
4	"OUI"	"SUPPRIMPÉ"
	"NON"	"COMMANDE ANNULÉE"

Ouvrir répertoire

Cette fonction permet au système de vous indiquer toutes les stations de radio enregistrées.

Etapes	L'utilisateur dit	Le système répond
1	"RADIO"	"RADIO"
2	"OUVRIR RÉPERTOIRE"	"OUVRIR<RÉPERTOIRE>"

Supprimer répertoire

Cette fonction vous permet de supprimer d'un coup toutes les stations de radio enregistrées.

Étapes	L'utilisateur dit	Le système répond
1	"RADIO"	"RADIO"
2	"SUPPRIMER RÉPERTOIRE"	"SUPPRIMER RÉPERTOIRE" "CONFIRMER OUI OU NON"
3	"OUI"	"RéPERTOIRE SUPPRIMÉ"
	"NON"	"COMMANDE ANNULÉE"

Lecture

Cette fonction permet de faire basculer la source audio sur la radio.

Etapes	L'utilisateur dit	Le système répond
1	"RADIO"	"RADIO"
2	"DEMARRER LECTURE"

Entrée auxiliaire

Cette fonction permet de faire basculer la source audio sur l'appareil d'entrée auxiliaire branché.

Etapes	L'utilisateur dit	Le système répond
1	"APPAREIL EXTERNE"	"APPAREIL EXTERNE"
2	"ENTREE AUDIO"	"ENTREE AUDIO"

Appareils externes - USB

Ces commandes vocales acceptent la fonctionnalité d'un appareil externe USB qu'il est possible de brancher au système audio.

Vue d'ensemble

La vue d'ensemble ci-dessous indique les commandes vocales disponibles. Les listes suivantes seront de plus amples informations sur le menu complet des commandes dans des cas bien précis.

"APPAREIL EXTERNE", "USB"

"AIDE"

"DEMARRER LECTURE"

"PLAGE"b

"LISTE D'ECOUTE"*

"DOSSIER"*

"LECTURE ALEATOIRE TOTALE"

"LECTURE ALEATOIRE DU DOSSIER"

"LECTURE ALEATOIRE DE LA LISTE D'ECOUTE"

"ARRETER LA LECTURE ALEATOIRE"

"REPETER PLAGE"

"REPETER DOSSIER"

"ARRETER REPETITION"

• Peut être utilisé comme raccourci. ** Il est impératif d'attribuer des noms de fichiers spéciaux aux listes d'écoute et aux dossiers actifs par commande vocale. Voir Généralités (page 215).

Lecture USB

Cette fonction vous permet de faire basculer la source audio sur l'appareil USB branché.

Étapes	L'utilisateur dit	Le système répond
1	"APPEARIL EXTERNE"	"APPEARIL EXTERNE"
2	"USB"	"USB"
3	"DEMARRER LECTURE"

Plage USB

Vous pouvez choisir une plage directement sur votre appareil USB.

Étapes	L'utilisateur dit	Le système répond
1	"APPEARIL EXTERNE"	"APPEARIL EXTERNE"
2	"USB"	"USB"
3	"PLAGE"	"NUMéro PLAGE S'IL VOUS PLAît?"
4	"<un numéro entre 1 et 99>"*	"PLAGE <nummer>"

• De plus, il est possible de parler des nombres de 4 chiffres maximum (par exemple "2", "4", "5" pour la plage 245).

Appareils externes - iPod

Ces commandes vocales acceptent la fonctionnalité d'un iPod qu'il est possible de brancher au système audio.

Vue d'ensemble

La vue d'ensemble ci-dessous indique les commandes vocales disponibles. Les listes suivantes donnent de plus amples informations sur le menu complet des commandes dans des cas bien précis.

"APPAREIL EXTERNE", "IPOD"

"AIDE"

"DEMARRER LECTURE"

"PLAGE"b

"LISTE D'ECOUTE"*

"LECTURE ALEATOIRE TOTALE"

"LECTURE ALEATOIRE DE LA LISTE D'ECOUTE"

"ARRETER LA LECTURE ALEATOIRE"

"REPETER PLAGE"

"ARRETER REPETITION"

• Peut être utilisé comme raccourci. ** Il est impératif d'attribuer des noms de fichiers spéciaux aux listes d'écoute activées par commande vocale. Voir Généralités (page 215).

Plage iPod

Vous pouvez choisir une piste figurant sur la liste "tous les titres" directement sur votre iPod.

Étapes	L'utilisateur dit	Le système répond
1	"APPEARIL EXTERNE"	"APPEARIL EXTERNE"
2	"IPOD"	"IPOD"
3	"PLAGE"b	"NUMéro PLAGE S'IL VOUS PLAît?"
4	"<un numéro entre 1 et 99>"**	"PLAGE <nummer>"

• Peut être utilisé comme raccourci. ** De plus, il est possible de parler des nombres de 5 chiffres maximum (par exemple "5", "2", "4", "5", "3" pour la plage 52453), allant jusqu'à 65535.

Liste d'écoute iPod

Vous pouvez placer une liste d'écoute directement sur votre iPod.

Etapes	L'utilisateur dit	Le système répond
1	"APPEARIL EXTERNE"	"APPEARIL EXTERNE"
2	"IPOD"	"IPOD"
Étapes	L'utilisateur dit	Le système répond
3	"LISTE D'ECOUTE"*	"NUMERO DE LISTE D'ECOUTE S'IL VOUS PLAIT ?"
4	"<un numéro entre 1 et 10>"	"LISTE D'ECOUTE <nummer>"

• Il est impératif d'attribuer des noms de fichiers spéciaux aux listes d'écoute activées par commande vocale. Voir Généralités (page 215).

COMMANDES DE TÉLÉPHONE

Téléphone

Votre système de téléphone vous permet de créer un réseau supplémentaire. Les contacts enregistrés peuvent être appelés par commande vocale. Les numéros de téléphone enregistrés à l'aide de la commande vocale sont enregistrés sur le système du véhicule et non pas dans votre téléphone.

Vue d'ensemble

La vue d'ensemble ci-dessous indique les commandes vocales disponibles. Les listes suivantes fourniront de plus amples informations sur le menu complet des commandes dans des cas bien précis.

"TELEPHONE"

"AIDE"

"NOM DU PORTABLE"a, b

"APPELER NUMÉRO"a

"APPELER NOM"a

"SUPPRIMER NOM"

"SUPPRIMER RÉPERTOIRE"

"OUVRIR RÉPERTOIRE"

"ENREGISTRER NOM"

"RAPPELER"A

"ACCEPTER APPELS"

"REFUSER APPELS"

• Peut être utilisé comme raccourci.

Fonctions du téléphone

Appeler numéro

Les numéros de téléphone peuvent être appelés après avoir donné la commande vocale de l'étiquette d'identification.

Etapes	L'utilisateur dit	Le système répond
1	"TELEPHONE"	"TELEPHONE"
2	"APPELER NUMÉRO"a	"NUMÉRO S'IL VOUS PLAît?"
3	" <numéro de téléphone>"	" <numéro de téléphone> CONTINUER?"
4	"APPELER"	"APPEL EN COURS"
	"CORRECTION"	" <répéter la première partie du numéro> CONTINUER?"

• Peut être utilisé comme raccourci.

Appeler nom

Les numéros de téléphone peuvent être appelés après avoir donné la commande vocale de l'étiquette d'identification.

Étapes	L'utilisateur dit	Le système répond
1	"TELEPHONE"	"TELEPHONE"
2	"APPELER NOM"a	"NOM S'IL VOUS PLAît?"
3	"<nom>"	"APPELER <nom>" "CONFIRMER OUI OU NON"
4	"OUI"	"APPEL EN COURS"
Etapes	L'utilisateur dit	Le système répond
	"NON"	"COMMANDE ANNULÉE"

• Peut être utilisé comme raccourci.

Rappeler

Cette fonction vous permet de recomposer le dernier numéro de téléphone appelé.

Etapes	L'utilisateur dit	Le système répond
1	"TELEPHONE"	"TELEPHONE"
2	"RAPPELER"α	"RAPPELER" "CONFIRMER OUI OU NON"
3	"OUI"	"APPEL EN COURS"
	"NON"	"COMMANDE ANNULÉE"

• Peut être utilisé comme raccourci.

Nom du portable

Cette fonction vous permet d'accéder aux numéros de téléphone enregistrés avec une étiquette d'identification dans votre téléphone mobile.

Etapes	L'utilisateur dit	Le système répond
1	"TELEPHONE"	"TELEPHONE"
2	"NOM DU PORTABLE"a, b	"NOM DU PORTABLE" "<dialogue dépendant du téléphone>"

• Peut être utilisé comme raccourci.

DTMF (Composition avec tonalité)

Cette fonction permet de transférer les numéros parlés en tonalités DTMF. Par exemple, pour interroger à distance votre répondeur domestique ou saisir un numéro PIN, etc.

Note : DTMF peut uniquement être utilisé pendant un appel en cours. Appuyez sur la touche VOICE et attendez que le système se manifeste.

Ne fonctionne que sur les véhicules équipés d'une touche VOICE spéciale.

Etapes	L'utilisateur dit	Le système répond
1		"NUMÉRO S'IL VOUS PLAît?"
2	" <numéroes 1 à 9, zéro, dièse, étoile>"

Créer un réseau

Enregistrer nom

La commande "ENREGISTRER NOM" permet d'enregistrer de nouvelles entrées. Cette fonction peut être utilisée pour composer un numéro en utilisant le nom plutôt que le numéro de téléphone.

Étapes	L'utilisateur dit	Le système répond
1	"TELEPHONE"	"TELEPHONE"
2	"ENREGISTRER NOM"	"ENREGISTRER NOM" "NOM S'IL VOUS PLAît?"
3	"<nom>"	"RÉPÉTEZ NOM S'IL VOUS PLAît"
4	"<nom>"	"ENREGISTREMENT NOM" "<nom> ENREGISTRÉ" "NUMéro S'IL VOUS PLAît?"
5	"<numéro de téléphone>"	"<numéro de téléphone>"
6	"ENREGISTRER"	"ENREGISTREMENT NUMéro" "<numéro de téléphone>" "NUMéro ENREGISTRÉ"

Supprimer nom

Les noms enregistrés peuvent également être supprimés du répertoire.

Etapes	L'utilisateur dit	Le système répond
1	"TELEPHONE"	"TELEPHONE"
2	"SUPPRIMER NOM"	"NOM S'IL VOUS PLAît?"
3	" <nom>"	"SUPPRIMER <nom>"
Étapes	L'utilisateur dit	Le système répond
		"CONFIRMER OUI OU NON"
4	"OUI"	" <nom> SUPPRIMPÉ"
	"NON"	"COMMANDE ANNULÉE"

Ouvrir répertoire

Utilisez cette fonction pour que le système vous donne tous les contacts enregistrés.

Etapes	L'utilisateur dit	Le système répond
1	"TELEPHONE"	"TELEPHONE"
2	"OUVRIR RÉPERTOIRE"	"OUVRIR RÉPERTOIRE"

Supprimer répertoire

Cette fonction vous permet de supprimer tous les contacts d'un coup.

Étapes	L'utilisateur dit	Le système répond
1	"TELEPHONE"	"TELEPHONE"
2	"SUPPRIMER RÉPERTOIRE"	"SUPPRIMER RÉPERTOIRE" "CONFIRMER OUI OU NON"
3	"OUI"	"REPERTOIRE SUPPRIME"
	"NON"	"COMMANDE ANNULÉE"

Réglages principaux

Refuser les appels

Il est possible de régler le refus automatique des appels par commande vocale.

Étapes	L'utilisateur dit	Le système répond
1	"TELEPHONE"	"TELEPHONE"

Commande vocale

Etapes	L'utilisateur dit	Le système répond
2	"REFUSER APPELS"	"REFUSER APPELS"
	"ACCEPTER APPELS"*	"ACCEPTER APPELS"

• Utilisez cette commande pour annuler le mode refuser.

GÉNÉRALITÉS

ATTENTION

1. Procéder avec précaution lors de la manipulation d'appareils externes à connecteurs exposés (tel que le connecteur USB). Lorsque cela s'avère possible, toujours replacer l'obturateur/l'écran de protection. Il peut se produire une décharge électrostatique qui risque d'endommager l'appareil.

Ne pas toucher ou manipuler la prise USB du véhicule. Obturer la prise lorsqu'elle n'est pas utilisée. Utiliser uniquement des appareils USB à mémoire de grande capacité. ! Toujours basculer votre autoradio sur une autre source (par exemple la radio) avant de débrancher l'appareil USB. Ne pas poser ou brancher de concentrateurs ou séparateurs USB.

Note : Le système est conçu uniquement pour identifier et lire des fichiers audio adaptés provenant d'un appareil USB à mémoire de grande capacité ou d'un iPod. Le fonctionnement de tous les appareils USB avec ce système ne peut pas être garanti.

Note : Il est possible de brancher des appareils compatibles à l'aide d'un câble USB traînant ainsi que ceux qui se branchent directement à la prise USB du véhicule (par exemple les cartes mémoire et clés USB).

Note : Il se peut que certains appareils USB avec une consommation électrique plus élevée ne soient pas compatibles (par exemple certains lecteurs de disque dur plus importants).

Note : La durée d'accès pour la lecture des fichiers sur l'appareil externe diffère en fonction de la structure du fichier, sa taille et le contenu de l'appareil.

Le système accepte une gamme variée d'appareils externes qui s'intègrent entièrement à votre autoradio via la prise USB et la prise de signaux d'entrée auxiliaires. L'autoradio permet de commander l'appareil externe, une fois ce dernier branché.

Des appareils compatibles typiques sont énumérés ci-dessous :

• Clés USB, lecteurs de disque dur portables USB
• Certains lecteurs MP3 avec connexion USB
• Lecteurs multimédia iPod (se reporter à www.ford-mobile-connectivity.com pour la première liste de compatibilité en date).

Le système est compatible avec USB 2.0 Full Speed, conforme à USB 1.1 Host et accepte les systèmes à fichiers FAT 16/32.

Informations sur les structures de fichiers audio pour appareils externes

USB

Créer uniquement une partition simple sur l'appareil USB.

Si des listes d'écoute sont créées, elles doivent contenir les chemins d'accès aux fichiers corrects ainsi que la référence correcte à l'appareil USB en question. Il est préférable de créer la liste d'écoute après avoir transféré les fichiers audio sur l'appareil USB.

Créer impérativement les listes d'écoute au format .m3u.

Les fichiers audio doivent être au format .m3u.

Ne pas excéder les limites suivantes :

1000 articles par dossier (fichiers, dossiers et listes d'écoute) - 5000 dossiers par appareil USB (listes d'écoute incluses) 8 niveaux de sous-dossier.

Pour activer la commande vocale des dossiers et listes d'écoute personnalisés, suivre la procédure ci-dessous :

• Créer des dossiers dont le nom présente la structure suivante : "Ford <> " <> représente un chiffre de 1 à 10. Par exemple "Ford3" sans suffixe.
• Créer des listes d'écoute dont le nom présente la structure suivante : "Ford <串> .m3u" <串> représente un chiffre de 1 à 10. Par exemple "Ford5.m3u" sans espace entre "Ford" et le chiffre.

Après quoi il sera possible de sélectionner les dossiers et listes d'écoute personnalisés au moyen de la commande vocale. Voir Commandes d'autoradio (page 199).

iPod

Pour activer la commande vocale des listes d'écoute personnalisées, créer des listes d'écoute dont le nom présente la structure suivante : "Ford<*>" <*> représente un chiffre de 1 à 10. Par exemple "Ford7" sans espace entre "Ford" et le chiffre.

Après quoi il sera possible de sélectionner les listes d'écoute personnalisées au moyen de la commande vocale. Voir

Commandes d'autoradio (page 199).

BRANCHEMENT D'UN DISPOSITIF EXTERNE

AVERTISSEMENT

Veiller à ce que l'appareil externe soit solidement fixé à l'intérieur du véhicule et que les connexions n'obstruent pas les commandes du conducteur.

Il est possible de brancher des appareils externes à l'aide de la prise de signaux d'entrée auxiliaire et du port USB. Voir Prise d'entrée auxiliaire (AUX IN) (page 80).

Connexion

Brancher l'appareil et si nécessaire le fixer pour l'empêcher de bouger à l'intérieur du véhicule.

Brancher un iPod

Pour une commodité et une qualité audio optimales, il est préférable d'acheter un câble à connexion simple auprès de votre concessionnaire.

Sinon, il est également possible de brancher votre iPod au moyen du câble USB iPod standard et d'un câble de jack d'écoute de 3,5 mm. Si vous optez pour cette méthode, il est important de prérégler le volume de l'iPod au maximum et d'annuler tout réglage d'égaliseur avant de procéder aux branchements :

• Brancher le connecteur de sortie du casque d'écoute de l'iPod à la prise AUX IN.
• Brancher le câble USB de l'iPod à la prise USB du véhicule.

BRANCHEMENT D'UN DISPOSITIF EXTERNE - VÉHICULES AVEC BLUETOOTH

Branchement d'un dispositif audio Bluetooth

ATTENTION

Comme divers accords existent, les fabricants peuvent instaurer une variété de profils dans leurs dispositifs Bluetooth. Il est possible que pour cette raison une incompatibilité se produise entre le téléphone et le système Bluetooth, ce qui peut dans certains cas limiter la performance du système. Pour éviter cette situation, utiliser uniquement les dispositifs recommandés.

Veuillez visiter le site www.fordmobile-connectivity.com pour de plus amples informations.

Effectuer une liaison (bonding) du dispositif

Note : Certaines unités audio et de navigation comportent un menu audio Bluetooth séparé. Utiliser ce menu pour accéder à la configuration et à la commande.

Pour connecter le dispositif au système, suivre la même procédure que pour les téléphones mains libres Bluetooth. Voir Configuration Bluetooth (page 191).

Utilisation du dispositif

Sélectionner Bluetooth audio comme source active.

Les pistes peuvent être lues en passant à la piste suivante et en revenant à la piste précédente à l'aide des commandes au volant ou directement à partir des commandes de l'autoradio.

UTILISATION D'UN DISPOSITIF USB

Différentes icônes servent à identifier les divers types de fichiers, dossiers audio, etc.

L'appareil USB est la source active

Dossier

Liste de lecture

Album

Artiste

Nom du fichier

Titre de plage

Information non disponible.

Autoradio Sony

Utilisation

Sélectionnez l'appareil USB en tant que source audio en appuyant plusieurs fois sur la touche CD/AUX jusqu'à ce que USB apparaisse sur l'afficheur. Une fois l'appareil USB branché, la lecture de la première plage du premier dossier commence automatiquement. Ensuite, après avoir changé de source audio, la position de lecture sur l'appareil USB est retrouvée.

Pour parcourir le contenu de l'appareil, appuyez sur la touche flèche vers le haut/bas ou sur la touche OK une fois.

Les informations relatives aux plages ainsi que d'autres informations importantes décrites ci-dessous apparaissent sur l'afficheur :

• Une barre de défilement vertical située sur la droite de l'afficheur indique la position actuelle de Vue du dossier. Lorsque ">" suit une entrée, cela indique qu'il est possible de voir les entrées se trouvant au niveau inférieur (par exemple un dossier portant le nom d'un album contenant des plages d'album). Lorsque ">" précède une entrée, cela indique qu'il est possible de voir les entrées se trouvant au niveau supérieur.
• Des icônes situées à gauche du nom de plage/dossier indiquent le type de fichier/dossier. Reportez-vous à la liste pour obtenir des informations explicatives sur les icônes.

Pour naviguer dans le contenu de l'appareil USB, utilisez les touches flèche vers le haut/bas pour faire défiler les listes et les touches flèche vers la gauche/droite pour monter ou descendre dans l'arborescence du dossier. Lorsque la plage, la liste d'écoute ou le dossier désiré(e) est mis(e) en surbrillance, appuyez sur la touche OK pour sélectionner la lecture.

Note : Si vous désirez sauter au niveau le plus haut du contenu de l'appareil USB, maintenez enfoncée la touche flèche vers la gauche.

Commande audio

Appuyez sur les touches flèche vers la gauche et vers la droite pour faire défiler les plages vers l'avant et l'arrière.

Maintenez les touches flèche vers la gauche/droite enfoncées pour activer le retard/l'avance rapide du contenu des plages.

Appuyez sur la touche flèche vers le haut/bas ou sur la touche OK pour parcourir le contenu de l'appareil.

Appuyez sur la touche MENU pour accéder au menu USB. Ici il est possible d'activer les fonctions Shuffle et Répéter pour les dossiers et listes d'écoute.

Appuyez sur la touche SCAN pour balayer l'intégralité de l'appareil, le dossier actuel ou une liste d'écoute si elle est en cours de fonctionnement.

Appuyez sur la touche INFO pour que les informations qui suivent s'affichent :

nom du fichier - titre - artiste album - numéro de plage et durée de lecture.

Le fait d'appuyer plusieurs fois sur la touche permet de faire défiler cette liste.

Unités d'aide à la navigation à CD

Utilisation

Sélectionnez l'appareil USB en tant que source audio en appuyant sur la touche CD/AUX jusqu'à ce que APPAREILS apparaisse sur l'afficheur. Sélectionnez d'abord APPAREILS, puis USB dans la liste disponible de l'appareil. Une fois l'appareil USB branché, la lecture de la première plage du premier dossier commence automatiquement. Ensuite, après avoir changé de source audio, la position de lecture sur l'appareil USB est retrouvée.

Pour parcourir le contenu de l'appareil, appuyez sur la touche SELECT une fois.

Les informations relatives aux plages ainsi que d'autres informations importantes décrites ci-dessous apparaissent sur l'afficheur :

• Une barre de défilement vertical située sur la droite de l'afficheur indique la position actuelle dans la vue du dossier.
• Lorsque >'' suit une entrée, cela indique qu'il est possible de parcourir les entrées se trouvant au niveau inférieur (par exemple un dossier portant le nom d'un album contenant des plages d'album). Lorsque < < apparaît sur la gauche de l'afficheur, cela indique qu'il est possible de parcourir les entrées se trouvant au niveau supérieur.
• Des icônes situées à gauche du nom de plage/dossier indiquent le type de fichier/dossier. Reportez-vous à la liste pour obtenir des informations explicatives sur les icônes.

Pour naviguer dans le contenu de l'appareil USB, utilisez la commande rotative de défilement/la touche de sélection afin de parcourir les listes. Appuyez sur la touche pour agrandir le contenu se trouvant dans la liste d'écoute ou dans le dossier en surbrillance, ou afin de lancer la lecture d'une plage précise. Appuyez sur ESC pour passer au niveau supérieur.

Commande audio

Appuyez sur les touches SEEK flèche vers le haut et vers le bas pour faire défiler les plages vers l'avant ou l'arrière.

Maintenez les touches SEEK enfoncées pour activer le retour/l'avance rapide dans le contenu des plages.

Faire tourner la commande ou appuyez sur la touche SELECT pour parcourir le contenu de l'appareil.

Appuyez sur les touches SHUFFLE ou REPETER pour activer les fonctions Shuffle et Répéter pour les listes d'écoute et les dossiers. Il se peut que différentes options apparaissent selon qu'une liste d'écoute est ou n'est pas en cours de fonctionnement.

Appuyez sur la touche SCAN pour balayer la liste d'écoute actuelle, si elle est en cours de fonctionnement, ou l'intégralité de l'appareil USB ou du dossier.

Appuyez sur la touche INFO pour que les informations qui suivent s'affichent :

Nom du fichier - titre - artiste album - numéro de piste et durée de lecture.

Systèmes d'aide à la navigation SD

Utilisation

Sélectionnez l'appareil USB comme source audio en appuyant sur la touche CD/AUX jusqu'à ce que USB apparaisse à gauche de l'afficheur. Sélectionnez USB dans la liste disponible de l'appareil.

Note : Il se peut que certains appareils apparaissent sans qu'il soit possible de les sélectionner, selon que l'appareil est branché ou non.

Une fois l'appareil USB branché, la lecture de la première plage du premier dossier commence automatiquement. Ensuite, après avoir changé de source audio, la position de lecture sur l'appareil USB est retrouvée.

Pour parcourir le contenu de l'appareil, appuyez sur la touche de défilement flèche vers le haut ou vers le bas.

Les informations relatives aux plages ainsi que d'autres informations importantes décrites ci-dessous apparaissent sur l'afficheur :

• Une barre de défilement verticale située à droite de l'afficheur indique la position actuelle dans la vue du dossier.
• Lorsque ">" suit une entrée, cela indique qu'il est possible d'ouvrir les entrées se trouvant au niveau inférieur (par exemple un dossier portant le nom d'un album contenant des plages d'album). Lorsque "< <" apparaît à gauche de l'afficheur, cela indique qu'il est possible d'ouvrir les entrées se trouvant au niveau supérieur.
• Des icônes situées à gauche du nom de plage/dossier indiquent le type de fichier/dossier. Reportez-vous à la liste pour obtenir des informations explicatives sur les icônes.

Pour naviguer dans le contenu de l'appareil USB, utilisez les touches de défilement afin de parcourir les listes. Appuyez sur la touche pour agrandir le contenu se trouvant dans la liste d'écoute ou dans le dossier en surveillance, ou afin de lancer la lecture d'une plage précise. Appuyez sur la touche flèche vers la gauche pour monter au niveau supérieur.

Commande audio

Appuyez sur les touches SEEK flèche vers le haut et vers le bas pour faire défiler les plages vers l'avant ou l'arrière.

Maintenez les touches SEEK enfoncées pour activer le retour/l'avance rapide dans le contenu des plages.

Appuyez sur les touches fléchées de la barre de défilement pour parcourir le contenu de l'appareil.

Appuyez sur les touches SHUFFLE ou REPETER pour activer les fonctions Shuffle et Répéter pour les listes d'écoute et les dossiers.

Appuyez sur la touche SCAN pour balayer la liste d'écoute actuelle, si elle est en cours de fonctionnement, ou l'intégralité de l'appareil USB ou du dossier.

Appuyez sur la touche INFO pour que les informations qui suivent s'affichent :

nom du fichier - titre - artiste - album - numéro de plage et durée de lecture.

UTILISATION D'UN IPOD

Différentes icônes permettront d'identifier les divers types de fichiers, dossiers audio, etc.

L'iPod est la source active.

Liste d'écoute de l'iPod

Artiste de l'iPod

Album de l'iPod

Genre de l'iPod

Chanson de l'iPod

Catégorie générique de l'iPod

Fichier multimédia générique de l'iPod

Autoradio Sony

Utilisation

Connectez l'iPod. Voir Branchement d'un dispositif externe (page 216).

Sélectionnez l'iPod en tant que source audio en appuyant plusieurs fois sur la touche CD/AUX jusqu'à ce que iPod apparaisse sur l'afficheur.

La liste du menu de l'iPod permettant de parcourir le contenu apparaît sur l'écran de l'autoradio. La navigation dans le contenu s'effectue selon les mêmes principes que ceux de l'utilisation de l'iPod autonome (par exemple recherche par artiste, titre, etc...). Pour parcourir le contenu de l'iPod, appuyez sur la touche flèche vers le haut/bas ou sur la touche OK une fois.

Les informations relatives aux plages ainsi que d'autres informations importantes décrites ci-dessous apparaissent sur l'afficheur :

• Une barre de défilement vertical située sur la droite de l'afficheur indique la position actuelle de la vue de liste. Lorsque ">" suit une entrée, cela indique qu'il est possible de voir les entrées se trouvant au niveau inférieur (par exemple tous les albums composés par le même artiste). Lorsque "<" précède une entrée, cela indique qu'il est possible de voir les entrées se trouvant au niveau supérieur.
• Une icône sur la gauche indique le type de liste actuellement affichée (par exemple liste d'albums). Reportez-vous à la liste pour obtenir des informations explicatives sur les icônes.

Pour naviguer dans le contenu de l'iPod, utilisez les touches flèche vers le haut/bas pour faire défiler les listes et les touches flèche vers la gauche/droite pour monter ou descendre dans l'arborescence. Lorsque la plage, la liste d'écoute, l'album, l'artiste ou le genre désiré(e) est mis(e) en surbrillance, appuyez sur la touche OK pour sélectionner la lecture.

Note : Si vous désirez sauter au niveau le plus haut du contenu de l'iPod, maintenez enfoncée la touche flèche vers la gauche.

Commande audio

Appuyez sur les touches flèche vers la gauche et vers la droite pour faire défiler les plages vers l'avant et l'arrière.

Maintenez les touches flèche vers la gauche/droite enfoncées pour activer le retour/l'avance rapide dans le contenu des plages.

Appuyez sur la touche flèche vers le haut/bas ou sur la touche OK pour parcourir le contenu de l'iPod.

Appuyez sur la touche MENU pour accéder au menu de l'iPod. Ici il est possible d'activer les fonctions Shuffle et Répéter. Il est également possible d'activer l'option iPod "Shuffle les chansons" directement à partir du niveau le plus haut.

Appuyez sur la touche SCAN pour procéder au balayage des plages actuellement sélectionnées.

Appuyez sur la touche INFO pour que les informations suivantes s'affichent :

• titre
• artiste
• numéro de plage et durée de lecture.

Le fait d'appuyer plusieurs fois sur la touche permet de faire défiler cette liste.

Unités d'aide à la navigation à CD

Utilisation

Connectez l'iPod. Voir Branchement d'un dispositif externe (page 216).

Sélectionnez l'iPod en tant que source audio en appuyant sur la touche CD/AUX jusqu'à ce que APPAREILS apparaisse sur l'afficheur. Sélectionnez d'abord APPAREILS, puis iPod dans la liste disponible de l'appareil.

La liste du menu de l'iPod permettant de parcourir le contenu apparaît à l'écran. La navigation dans le contenu s'effectue selon les mêmes principes que ceux de l'utilisation de l'iPod autonome (par exemple recherche par artiste, titre, etc...). Pour parcourir le contenu de l'iPod, appuyez sur la touche SELECT une fois.

Les informations relatives aux plages ainsi que d'autres informations importantes décrites ci-dessous apparaissent sur l'afficheur :

• Une barre de défilement vertical située sur la droite de l'afficheur indique la position actuelle de la vue de liste. Lorsque ">" suit une entrée, cela indique qu'il est possible de voir les entrées se trouvant au niveau inférieur (par exemple tous les albums composés par le même artiste). Lorsque ">" précède une entrée, cela indique qu'il est possible de voir les entrées se trouvant au niveau supérieur.
• Une icône sur la gauche indique le type de liste actuellement affichée (par exemple liste d'albums). Reportez-vous à la liste pour obtenir des informations explicatives sur les icônes.

Pour naviguer dans le contenu de l'iPod, utilisez la commande rotative de défilement/la touche de sélection afin de parcourir les listes. Appuyez sur la touche pour agrandir le contenu se trouvant dans la liste d'écoute, l'album, l'artiste, le genre en surbrillance, ou afin de lancer la lecture d'une plage précise. Appuyez sur ESC pour passer au niveau supérieur.

Commande audio

Appuyez sur les touches SEEK flèche vers le haut et vers le bas pour faire défiler les plages vers l'avant ou l'arrière.

Maintenez les touches SEEK enfoncées pour activer le retour/l'avance rapide dans le contenu des plages.

Faites tourner la commande ou appuyez sur la touche SELECT pour parcourir le contenu de l'iPod.

Appuyez sur la touche MENU pour accéder au menu de l'iPod. Ici, il est possible d'activer les fonctions Shuffle et Répéter. Il est également possible d'activer l'option iPod "Shuffle les chansons" directement à partir du niveau le plus haut.

Appuyez sur la touche SCAN pour procéder au balayage des plages actuellement sélectionnées.

Appuyez sur la touche INFO pour que les informations suivantes s'affichent :

• titre
• artiste
• numéro de plage et durée de lecture.

Systèmes d'aide à la navigation SD

Utilisation

Connectez l'iPod. Voir Branchement d'un dispositif externe (page 216).

Sélectionnez l'iPod en tant que source audio en appuyant sur la touche CD/AUX jusqu'à ce que la touche iPod apparaisse sur la gauche de l'afficheur. Sélectionnez iPod dans la liste disponible de l'appareil.

Note : Il se peut que certains appareils apparaissent sans qu'il soit possible de les sélectionner, selon que l'appareil est branché ou pas.

La liste du menu de l'iPod permettant de parcourir le contenu apparaît à l'écran. La navigation dans le contenu s'effectue selon les mêmes principes que ceux de l'utilisation de l'iPod autonome (par exemple recherche par artiste, titre, etc.). Pour parcourir le contenu de l'iPod, appuyez sur la touche de défilement flèche vers le haut ou vers le bas.

Les informations relatives aux plages ainsi que d'autres informations importantes décrites ci-dessous apparaissent sur l'afficheur :

• Une barre de défilement vertical située sur la droite de l'afficheur indique la position actuelle dans la vue de liste. Lorsque ">" suit une entrée, cela indique qu'il est possible de voir les entrées se trouvant au niveau inférieur (par exemple tous les albums composés par le même artiste). Lorsque ">" précède une entrée, cela indique qu'il est possible de voir les entrées se trouvant au niveau supérieur.
• Une icône sur la gauche indique le type de liste actuellement affichée (par exemple liste d'albums). Reportez-vous à la liste pour obtenir des informations explicatives sur les icônes.

Pour naviguer dans le contenu de l'iPod, utilisez les touches de défilement afin de parcourir les listes. Appuyez sur la touche pour agrandir le contenu se trouvant dans la liste d'écoute, l'album, l'artiste, le genre en surbrillance, ou afin de lancer la lecture d'une plage précise. Appuyez sur la touche flèche vers la gauche pour monter au niveau supérieur.

Commande audio

Appuyez sur les touches SEEK flèche vers le haut et vers le bas pour faire défiler les plages vers l'avant ou l'arrière.

Maintenez les touches SEEK enfoncées pour activer le retour/l'avance rapide dans le contenu des plages.

Appuyez sur les touches fléchées de la barre de défilement pour parcourir le contenu de l'iPod.

Appuyez sur la touche MENU pour accéder au menu de l'iPod. Ici il est possible d'activer les fonctions Shuffle et Répéter. Il est également possible d'activer l'option iPod "Shuffle les chansons" directement à partir du niveau le plus haut.

Appuyez sur la touche SCAN pour procéder au balayage des plages actuellement sélectionnées.

Appuyez sur la touche INFO pour que les informations qui suivent s'affichent :

• titre
• artiste
• numéro de plage et durée de lecture.

HOMOLOGATIONS TYPES

Cet appareil est conforme au numéro 15 du règlement du FCC. Le fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne peut pas émettre d'interférences nocives et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement non souhaité.

FCC ID: WJLRX-42

IC:7847A-RX42

Toute modification apportée à votre appareil n'ayant pas été expressément approuvée par la partie responsable de la conformité peut entraîner l'annulation du droit de l'utilisateur d'utiliser l'équipement.

RX-42 - déclaration de conformité

Nous, partie responsable de la conformité, déclarons sous notre seule responsabilité que le produit d'intégration de combiné RX-42 est conforme aux dispositions de la Directive européenne suivante : 1999/5/CE. Une copie de la Déclaration de conformité est disponible sur :

www.novero.com/declaration_of_conformity. Le mot, la marque et les logos Bluetooth sont la propriété de Bluetooth SIG, Inc. et toute utilisation par Ford Motor Company est effectuée sous licence. Les autres marques de fabrique et noms de marque sont ceux de leurs propriétaires respectifs.

COMPATIBILITÉ ÉLECTROMAGNÉTIQUE

AVERTISSEMENTS

Votre véhicule a été testé et certifié conforme aux législations relatives à la compatibilité électromagnétique (72/245/CEE, Règlement 10 ONU ECE ou toute autre législation locale applicable). Il est de votre responsabilité de veiller à ce que tout équipement que vous avez monté ou fait monter soit conforme à la législation locale en vigueur. Confiez le montage de vos équipements à des techniciens qualifiés.

N'installer que des équipements de transmission radiofréquence (ex : téléphone cellulaire, émetteur de radio amateur, etc.) conformes aux paramètres figurant dans le tableau ci-dessous. Leur installation ou utilisation n'est soumise à aucune disposition spéciale ou condition.

Ne pas monter d'émetteur-récepteur, microphone, haut-parleur ou autre objet dans le champ de déploiement des airbags.

Ne pas fixer les câbles d'antenne sur le câblage d'origine du véhicule, les canalisations de carburant ou les tuyauteries de frein.

Garder les câbles d'antenne et d'alimentation à au moins 100 mm de tout module électronique et airbag.

Note : Ne monter des antennes sur le toit de votre véhicule qu'aux endroits indiqués.

Bande de fréquence (en MHz)	Puisance de sortie maximale en Watt (puissance RMS maxi-male)	Positions d'antenne
1 - 30	50 W	1. 2. 3
30 - 54	50 W	1. 2. 3
68 - 87,5	50 W	1. 2. 3
142 - 176	50 W	1. 2. 3
380 - 512	50 W	1. 2. 3
806 - 940	10 W	1. 2. 3
1200 - 1400	10 W	1. 2. 3
1710 - 1885	10 W	1. 2. 3
1885 - 2025	10 W	1. 2. 3

Note : Après la pose d'émetteurs radiofréquence, rechercher un éventuel parasitage par et sur l'équipement électrique du véhicule, dans les modes de veille et d'émission.

Contrôler la totalité de l'équipement électrique :

contact établi - moteur en marche - pendant un essai sur route à différentes vitesses.

Contrôler que les champs électromagnétiques générés dans l'habitacle du véhicule par l'émetteur installé ne dépassent pas les limites d'exposition humaine applicables.

Voir : Chauffage, ventilation et climatisation. 64

Accessoires

Voir : Pièces et accessoires. 5

Affichages d'informations. 57

Généralités. 57

Aide au démarrage en côte 96

Principes de fonctionnement. 96

Alarme. 25

Principes de fonctionnement. 25

Allumage automatique des phares.....34

Allume-cigares. 77

Antibrouillards. 34

Antipatinage. 98

Principes de fonctionnement. 98

Antipatinage

Voir : Utilisation de l'antipatinage............98

Appendices. 224

Appuis-tête. 76

Dépose de l'appui-tête. 76

Réglage de l'appui-tête. 76

À propos de ce manuel. 5

Armement de l'alarme. 26

Alarme de catégorie une. 26

Alarme périmétrique. 26

Armement du système d'immobilisation

du moteur. 24

B

Barres de toit longitudinales et transversales. 110

Galerie de toit. 110

Véhicules avec sortie de secours. 110

Batterie du véhicule. 145

Boîte de vitesses manuelle. 92

Boîte de vitesses

Voir : Transmission. 92

Bouclage des ceintures de sécurité. 15

Branchement d'un dispositif externe 216

Connexion. 216

Branchement d'un dispositif externe - Véhicules avec Bluetooth. 217

Branchement d'un dispositif audio Bluetooth. 217

Buses d'aération

Voir: Ouies d'aération. 64

C

Câbles d'appoint

Voir : Utilisation de câbles volants. 145

Caméra de rétrovision 101

Principes de fonctionnement. 101

Carburant et ravitaillement. 85

Spécifications techniques. 87

Casiers de rangement. 79

Casier de rangement avant. 79

Casier de rangement supérieur. 79

Ceintures de sécurité

Voir : Bouclage des ceintures de sécurité. 15

Cendrier. 78

Chaînes à neige

Voir : Utilisation de chaînes à neige......166

Chargement du véhicule. 108

Généralités. 108

Chauffage, ventilation et climatisation. 64

Principes de fonctionnement. 64

Chauffage auxiliaire à flamme

Voir : Chauffage auxiliaire. 67

Chauffage auxiliaire. 67

Informations générales. 67

Principe de fonctionnement. 68

Chauffage

Voir : Chauffage, ventilation et climatisation. 64

Clés codées. 24

Clés et télécommandes. 18

Clignotants. 35

Climatisation

Voir : Chauffage, ventilation et climatisation. 64

Index

Climatisation manuelle. 65

Chauffage rapide de l'habitacle. 65

Climatisation. 66

Dégivrage et désembuage rapides du pare-brise. 65

Régulation de température. 65

Sélecteur de répartition d'air. 65

Soufflerie. 65

Ventilation. 66

Ventilation en circuit fermé. 65

Commandes audio. 27

Mode. 27

SEEK (Recherche automatique). 27

VOLUME. 27

Commandes d'éclairage. 33

Appel de phares. 33

Éclairage d'accompagnement. 34

Feux de route et feux de croisement. 33

Feux de stationnement. 33

Positions de la commande d'éclairage. 33

Commandes de téléphone. 192

Créer un répertoire. 212

Fonctions du téléphone. 210

Réglages principaux. 213

Télécommande. 192

Téléphone. 209

Commandes d'autoradio. 199

Appareils externes - iPod. 207

Appareils externes - USB. 206

Autoradio. 202

Changeur de CD. 201

Entrée auxiliaire. 206

Lecteur de CD. 199

Commande vocale. 28

Principes de fonctionnement. 198

Commutateur de coupure du circuit d'injection - Essence. 114

Réarmement du commutateur de coupure d'alimentation. 114

Commutateur d'allumage. 81

Compatibilité électromagnétique......224

Configuration Bluetooth. 191

Conditions requises pour une connexion Bluetooth. 191

Gestion des téléphones. 191

Configuration de téléphone. 190

Catégories de répertoire. 190

Connexion par liaison bonding d'un autre téléphone Bluetooth. 191

Pour rendre actif un téléphone............191

Répertoire. 190

Connectivité 215

Généralités 215

Connexion d'un iPod

Voir: Branchement d'un dispositif externe 216

Voir: Branchement d'un dispositif externe - Véhicules avec Bluetooth. 217

Connexion d'un lecteur MP3

Voir: Branchement d'un dispositif externe 216

Voir: Branchement d'un dispositif externe - Véhicules avec Bluetooth. 217

Conseils de conduite ABS

Voir : Conseils pour la conduite avec le système ABS. 93

Conseils pour la conduite avec le système ABS. 93

Conseils pour la conduite. 112

Consommation de carburant. 87

Consommation de carburant

Voir : Spécifications techniques. 87

Contacteur de démarrage

Voir : Commutateur d'allumage. 81

Contrôle d'huile

Voir : Contrôle de l'huile moteur. 136

Contrôle de l'huile moteur. 136

Contrôle du niveau d'huile............136

Faire l'appoint. 136

Contrôle de l'indicateur d'entretien du filtre à gazole. 139

Contrôle du liquide de freins et d'embrayage 137

Contrôle du liquide de refroidissement

Voir : Contrôle du liquide de refroidissement. 137

Contrôle des balais d'essuie-glaces. 31

Contrôle de stabilité

Voir : Utilisation du programme de stabilité électronique. 95

Voir : Utilisation du programme de stabilité électronique. 95

Faire l'appoint. 138

Contrôle du liquide de refroidissement. 137

Contrôle du niveau de liquide de refroidissement. 137

Contrôle du niveau de liquide de refroidissement. 137

Contrôle du liquide lave-glace. 140

Convertisseur catalytique. 86

Conduite avec convertisseur catalytique. 86

Conduite avec convertisseur catalytique. 86

Démarrage assisté en mode montée (HLA)

Voir : Utilisation de l'aide au démarrage en côte. 96

Démarrage assisté

Voir : Utilisation de câbles volants............145

Démarrage d'un moteur à essence. 81

Moteur froid ou chaud. 81

Moteur noyé. 82

Régime de ralenti du moteur après le démarrage. 82

Démarrage d'un moteur diesel......82

Moteur froid ou chaud. 82

Démarrage du moteur. 81

Généralités 81

Démarrage rapide. 6 11

Affichages d'information. 9

Filtre à particules diesel (DPF)............12

Prises de courant auxiliaires. 11

Régime de ralenti du moteur après le démarrage. 11

Témoins. 9

Transmission manuelle. 11

Verrouillage et déverrouillage. 10

Vue d'ensemble de la planche de bord - conduite à droite. 7

Vue d'ensemble de la planche de bord - conduite à gauche. 6

Dépannage 127

Désactivation du coussin gonflable passager. 16

Activation de l'airbag passager............17

Désactivation de l'airbag passager............17

Désarmement de l'alarme. 26

Alarme de catégorie une. 26

Alarme périmétrique 26

Désarmement du système d'immobilisation du moteur............24

Dispositif d'aide au stationnement......99

Principes de fonctionnement. 99

Éclairage de marchepied. 37

Éclairage. 33

Éclairage intérieur. 36 Lampes de lecture. 37

Plafonniers - Véhicules sans capteurs intérieurs. 36

Plafonnier - Véhicules avec capteurs intérieurs. 37

Véhicules avec double verrouillage......36

Emplacement des boîtes à fusibles. 115

Boîte à pré-fusibles. 115

Boîte à relais standard. 115

Boîtier de raccordement d'habitat......116

Boîtier de raccordement du compartiment moteur............116

Entretien de la batterie. 146

Entretien des pneus. 166

Entretien 129 Généralités 129

Spécifications techniques. 140

Équipement pour les cas d'urgence. 113

Essuie/lave-glaces Voir : Essuie-glaces/lave-glaces............29

Essuie-glace à activation automatique. 29

Balayage automatique. 29

Feux arrêté de brouillard. 35 Feux de détresse. 35 Filtre à particules diesel (DPF)............83

Régénération 83

Filtre à particules Voir : Filtre à particules diesel (DPF).....83 Fixations de retenue de charge 108 Dispositifs de retenue supplémentaires. 110 Fixation du chargement. 109 Fonctions de comport. 77 Freinage antiblocage Voir : Freins. 93 Frein de stationnement. 93 Tous véhicules. 93

Frein de stationnement Voir : Frein de stationnement. 93 Freins. 93 Principes de fonctionnement. 93 Fusibles. 115

G

Glossaire des symboles. 5 Symboles sur notre véhicule. 5 Symboles utilisés dans ce document......5

H

HLA Voir : Aide au démarrage en cote 96 HLA Voir : Utilisation de l'aide au démarrage en cote. 96 Homologations de types. 224

RX-42 - déclaration de conformité......224

Identification du véhicule. 175 Informations générales sur les fréquences radio. 18 Instruments. 50

Combiné des instruments bas de gamme. 50 Combiné des instruments haut de gamme. 51 Jauge de carburant. 52 Thermomètre de température d'eau....52 Totalisateur, totalisateur journalier et montre... 52

Introduction. 5 iPod Voir : Utilisation d'un iPod 220

J

Jantes et pneus. 154

Généralités. 154 Spécifications techniques. 167

Jauge de niveau d'huile moteur - 2.2L Duratorq-TDCi (Puma) Diesel............135 Jauge de niveau d'huile moteur - 2.3L Duratec-HE (MI4)............135 Jauge de niveau d'huile moteur - 2.4L Duratorq-TDCi (Puma) Diesel /3.2L Duratorq-TDCi (Puma) Diesel............136

K

Kit de réparation de pneu 161

Contrôle de la pression de gonflage......165 Gonflage du pneu. 162 Informations d'ordre général. 161 Utilisation du kit de réparation des pneus. 162

L

Lavage de l'extérieur du véhicule Voir : Nettoyage de l'extérieur............143 Voir : Nettoyage de l'extérieur. 143 Lave-glaces de pare-brise. 30

Lève-vitres électriques. 48

Ouverture automatique de la vitre conducteur. 48

Limiteur de régime moteur automatique

Voir : Limiteur de vitesse automatique (ASL). 107

Limiteur de vitesse automatique (ASL). 107

Principes de fonctionnement. 107

M

Messages d'information. 59

Messages d'avertissement. 59

Mise à l'arrêt du moteur. 84

Véhicules avec turbocompresseur. 84

Montre de bord. 77

Véhicules avec montre affichée sur l'autoradio ou le système d'aide à la navigation. 77

Véhicules avec un combiné des instruments bas de gamme. 77

Véhicules avec un combiné des instruments haut de gamme. 77

N

Nettoyage de l'extérieur. 143

Nettoyage de la lunette arrière. 143

Nettoyage des garnitures chromées. 143

Nettoyage des phares. 143

Protection de la peinture de la carrosserie. 143

Nettoyage de l'intérieur. 143

Ceintures de sécurité. 143

Écrans de combiné des instruments, écrans à affichage à cristaux liquides (LCD) et écrans radio. 144

Nettoyage du véhicule. 143

Numéro d'identification du véhicule (VIN). 175

Ordinateur de bord

Voir : Affichages d'informations. 57

Ouïes d'aération. 64

Voir : Ouverture et fermeture du capot. 130

Ouverture et fermeture du capot.....130

Fermeture du capot. 130

Ouverture du capot moteur. 130

Performance réduite du moteur......112

Pièces et accessoires. 5

Plaque d'identification du véhicule....175

Pneus hiver Voir : Utilisation de pneus hiver............166

Pneus Voir: Jantes et pneus. 154

Points de branchement de batterie 146

Points de remorquage. 127

Points d'ancrage ISOFIX 152 Fixation d'un dispositif de retenue avec ancrage supérieur 152

Porte-bouteille. 80

Porte-charge Voir: Barres de toit longitudinales et transversales. 110

Porte-gobelets. 79

Porte-tickets. 77

Port USB. 80

Positionnement du siège de sécurité infant. 149

Précautions de sécurité 85

Précautions nécessaires par temps froid. 112

Pressions de gonflage Voir : Spécifications techniques. 167

Prise d'entrée auxiliaire (AUX IN)......80

Prises d'alimentation. 78

Programmation de la télécommande. 18

Programmation de la télécommande Voir : Programmation de la télécommande. 18

Index

Programme de stabilité électronique............94 Principes de fonctionnement............94

Projecteur anti-brouillard Voir : Antibrouillards. 34 Protection des occupants. 13 Principes de fonctionnement. 13

Qualité du carburant - Diesel. 85 Stockage à long terme. 85 Qualité du carburant - Essence. 85

Ravitation. 87

Réglage en hauteur des ceintures de sécurité. 15 Ceinture de sécurité arrêté. 16 Ceinture de sécurité avant. 15

Réglage en hauteur du faisceau des projecteurs. 35

Réglages personnalisés....61 Configuration - Quitter....63

Format de l'heure 62

Menu Configuration. 61 Réglage de l'alarme. 62

Réglage de l'heure. 61

Réglage de la langue. 61

Signaux sonores de messages. 62

Unités de mesure. 62

Vue d'ensemble des affichages du menu Configuration. 61

Régulateur de vitesse....105 Principes de fonctionnement....105

Régulateur de vitesse Voir: Régulateur de vitesse. 105 Voir: Utilisation du régulateur de vitesse. 105

Réhausseurs. 151 Rehausseur (groupe 2). 151 Rehausseur (groupe 3). 151

Remorquage du véhicule sur ses quatre roues - AWD. 128

Remorquage du véhicule sur ses quatre roues. 127 Tous véhicules. 127

Véhicules avec transmission automatique. 127

Remorquage 111

Remplacement d'une ampoule. 37 Dépose d'un phare. 38 Éclairage de marchepied. 46

Éclairage de plaque d'immatriculation. 43

Éclairage intérieur arrière. 45

Éclairage intérieur avant. 44

Feu stop central. 43

Feux arrière. 41

Feux de gabarit latéraux. 40

Feux de position. 39

Feux de position arrière. 43

Feux de position de toit. 43

Feux de route et feux de croisement. 38

Indicateurs de direction avant. 39

Projecteurs antibrouillard. 39

Répéteurs latéraux. 40

Spots de lecture avant. 45

Remplacement d'une roue. 154

Cric du véhicule. 155

Dépose d'une roue. 159

Écrous de roue antivol. 154

Points de levage arrière. 157

Points de levage avant. 156

Pose d'une roue. 160

Rangement de la roue. 161 Roue de secours. 154

Remplacement d'un fusible. 117

Remplacement de la batterie. 146

Remplacement des balais d'essuie-glaces. 31

Remplacement d'ampoule. Voir : Remplacement d'une ampoule.....37

Réparation des dégâts mineurs de peinture. 144

Rétroviseurs extérieurs à réglage électrique. 48

Rétroviseurs extérieurs. 48. Rétroviseurs rabattables manuels. 48

Rétroviseurs

Voir : Vitres chauffantes et rétroviseurs chauffants. 67

Voir : Vitres et rétroviseurs. 48

Rodage. 112

Freins et embrayage. 112

Moteur. 112

Pneus. 112

S

S'asseoir dans la position correcte......72

Sécurité des enfants. 148

Sécurités enfants. 152

Côté droit. 153

Côté gauche. 153

Serrure de capot

Voir : Ouverture et fermeture du capot... 130

Serrures. 19

Sièges arrière. 74

Basculement d'un seul dossier vers l'avant. 75

Basculement du dossier complet vers l'avant. 75

Dépose de la banquette arrière. 75

Sièges avant. 72

Avance et recul des sièges. 72

Réglage de l'accoudoir. 74

Réglage de l'angle de la base du siège. 73

Réglage de l'inclinaison du dossier de siège. 74

Réglage du support lombaire. 73

Rotation du siège. 74

Sièges chauffants. 76

Sièges de sécurité infant. 148

Dispositifs de retenue pour enfants pour les différentes catégories de poids. 148

Sièges. 72

Signaux sonores et indicateurs. 56

Afficheur multifonction. 56

Avertissement de porte ouverte. 56

Situation après une collision. 114

Sortie de secours. 113

Système d'immobilisation. 24

Principes de fonctionnement. 24

Système d'immobilisation

Voir: Système d'immobilisation. 24

Système d'aide au stationnement

Voir : Utilisation du dispositif d'aide au stationnement. 99

T

Tableau de spécifications des ampoules. 46

Tableau de spécifications des fusibles. 117

Boîte à pré-fusibles. 117

Boîte à relais standard. 122

Boîtier de raccordement d'habitacle. 125

Boîtier de raccordement moteur. 119

Fusibles auxiliaires. 126

Tapis de sol. 80

Téléphone. 190

Généralités. 190

Téléphone

Voir : Utilisation du téléphone - Véhicules avec Système d'aide à la navigation. 196

Voir : Utilisation du téléphone - Véhicules sans Système d'aide à la navigation. 192

Index

Témoins d'arrêtissement et indicateurs. 52

Combiné des instruments bas de gamme. 52

Combiné des instruments haut de gamme. 53

Indicateur de direction. 54

Indicateur de message. 55

Témoin ABS. 53

Témoin d'airbags. 53

Témoin d'allumage. 55

Témoin d'assistance au démarrage en côte. 55

Témoin d'eau dans carburant. 56

Témoin de bas niveau de carburant. 55

Témoin de contrôle dynamique de stabilité (ESP) et d'antipatinage. 56

Témoin de feu des brouillard arrêté. 56

Témoin de feu des route. 55

Témoin de passage. 56

Témoin de périodicité d'entretien. 56

Témoin de phares. 55

Témoin de porte ouverte. 54

Témoin de préchauffage. 55

Témoin de pression d'huile. 55

Témoin de projecteurs antibrouillard......55

Témoin de régulateur de vitesse. 54

Témoin du circuit de freinage. 53

Témoin d'usure des plaquettes de frein. 53

Témoins d'anomalie du moteur. 54

Traction d'une remorque. 111

Conduite du véhicule en descente. 111

Transmission intégrale (AWD) 92

Mode automatique. 92

Mode manuel. 92

Transmission intégrale Voir : Transmission intégrale (AWD)............92

Transmission. 92

Trappe du réservoir de carburant......86

Triangle de signalisation. 113

Trousse de premiers secours. 113

Fourgon, Kombi, Châssis-cabine, Plateau ridelle. 113

Minibus. 113

U

USB Voir : Utilisation d'un dispositif USB.....217

Utilisation de câbles volants. 145

Démarrage du moteur. 145

Raccordement des câbles volants. 145

Utilisation de chaînes à neige............166

Tous véhicules. 166

Véhicules à propulsion arrière. 167

Véhicules à traction avant. 166

Véhicules à transmission intégrale (AWD) 167

Véhicules avec contrôle dynamique de stabilité (ESP). 167

Utilisation de l'antipatinage. 98

Utilisation de la caméra de rétrovision 101

Activation de la caméra de rétrovision. 102

Désactivation de la caméra de rétrovision. 104

Mise en marche et arrêt de la caméra de rétrovision. 104

Utilisation de l'affichage. 102

Utilisation de la commande vocale. 198

Étiquette d'identification. 199

Fonctionnement du système. 198

Utilisation de l'aide au démarrage en côte. 96

Activation du système. 96

Désactivation du système. 97

Utilisation de pneus hiver. 166

Utilisation des ceintures de sécurité par les femmes enceintes. 16

Utilisation du dispositif d'aide au stationnement. 99

Utilisation du programme de stabilité électronique. 95

Utilisation du régulateur de

vitesse. 105

Activation du régulateur de vitesse.....105

Annulation de la vitesse réglée. 106

Désactivation du régulateur de vitesse. 106

Modification de la vitesse réglée............105

Réglage d'une vitesse 105

Reprise de la vitesse réglée. 106

Utilisation du téléphone - Véhicules avec Système d'aide à la

navigation. 196

Mise en sourdine du microphone.

Pour changer de téléphone actif.

Pour passer un appel.

Pour recevoir un appel entrant.

Pour supprimer un téléphone connecté par liaison bonding.

Recevoir un second appel entrant.

Utilisation du téléphone - Véhicules sans

Système d'aide à la navigation.

Mise en sourdine du microphone.

Pour changer de téléphone actif.

Pour passer un appel.

Pour recevoir un appel entrant.

Pour supprimer un téléphone connecté par liaison bonding.

Pour supprimer un téléphone connecté par liaison bonding - Système audio Sony.

Recevoir un second appel entrant.

Utilisation d'un dispositif USB 217

Autoradio Sony. 217

Systèmes d'aide à la navigation SD......219

Unités d'aide à la navigation à CD. 218

Utilisation d'un iPod 220

Autoradio Sony. 221

Systèmes d'aide à la navigation SD......222

Unités d'aide à la navigation à CD. 222

V

Ventilation

Voir: Chauffage, ventilation et climatisation. 64

Verrouillage et déverrouillage. 19

Déverrouillage à deux phases. 22

Déverrouillage à une phase. 22

Déverrouillage configurable 23

Double verrouillage. 19

Reverrouillage automatique. 22

Reverrouillage de zone. 23

Verrouillage automatique. 22

Verrouillage automatique à la fermeture. 21

Verrouillage et déverrouillage des portes avec la clé. 19

Verrouillage et déverrouillage des portes avec la télécommande. 20

Verrouillage et déverrouillage des portes avec les poignées. 20

Vidange du séparateur d'eau du filtre à carburant 138

Véhicules à moteur diesel. 138

VIN

Voir: Numéro d'identification du véhicule (VIN) 175

Vitres chauffantes et rétroviseurs chauffants. 67

Rétroviseurs extérieurs chauffants. 67

Vitres chauffantes. 67

Vitres coulissantes. 49

Vitres de custode. 49

Vitres et rétroviseurs. 48

Volant de direction. 27

Vue d'ensemble du compartiment moteur - 2.2L Duratorq-TDCi (Puma) Diesel............132

Vue d'ensemble du compartiment moteur - 2.3L Duratec-HE (MI4)......131

Vue d'ensemble du compartiment moteur - 2.4L Duratorq-TDCi (Puma) Diesel /3.2L Duratorq-TDCi (Puma) Diesel............134
