TRANSIT KOMBI - Véhicule utilitaire FORD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Véhicule utilitaire – Ford Transit Kombi
Marque	Ford
Modèle	Transit Kombi
Année de la notice	2009
Nombre de places	Jusqu’à 9 places (2 à 9 selon configuration)
Moteurs disponibles	2.2L TDCi 85/115/140 ch (traction); 2.4L TDCi 140 ch (propulsion/4×4)
Carburant	Diesel
Réservoir	80 L (standard) / 103 L (option grand réservoir)

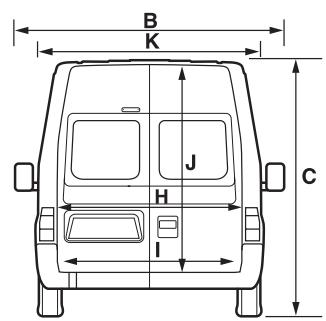

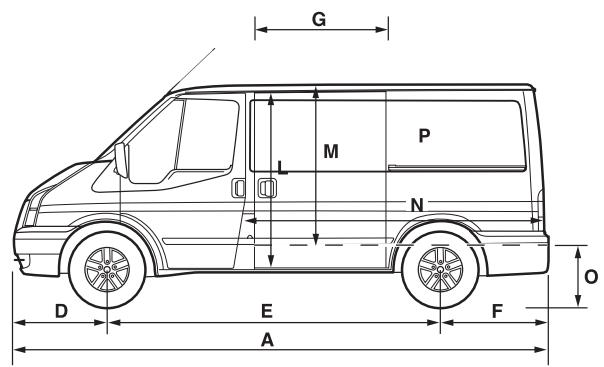

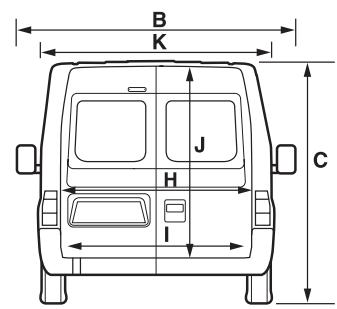

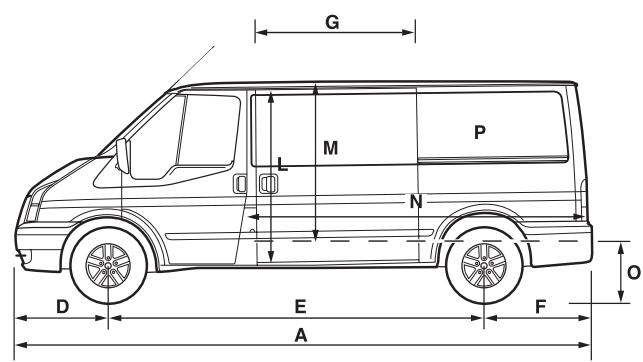

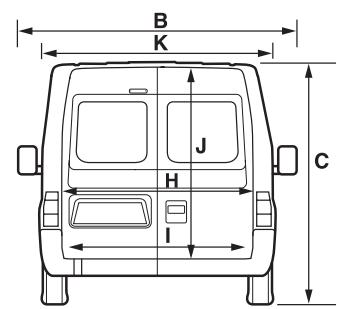

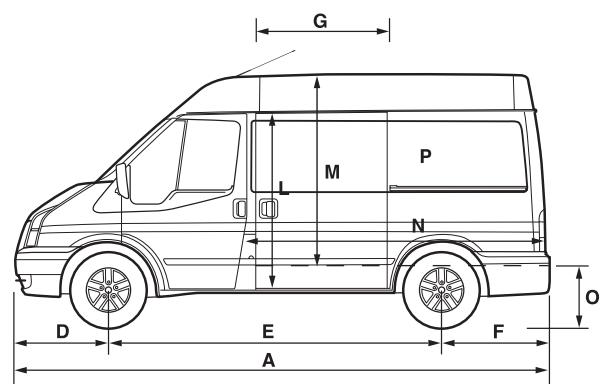

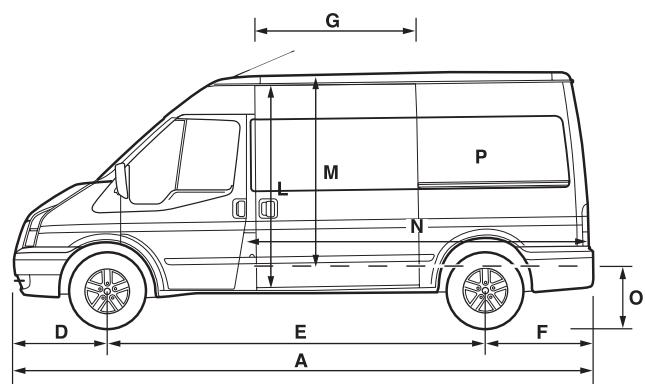

Dimensions (L × l × h) – empattement court toit profilé	4863 × 1974 × 2000 mm
Empattement	Court (2933 mm) ou moyen (3300 mm)
Hauteur intérieure – toit profilé	1430 mm
Volume de coffre (dernière rangée, sous toit)	1.4 m³ (court) / 2.1 m³ (moyen)
Poids à vide (exemple 300CP 2.2L 85 ch)	1660 kg
Charge utile maximale	Jusqu’à 1390 kg (selon version)
PTAC (Poids Total en Charge)	3000 kg (traction) / 3300 kg (propulsion)
PTR (Poids Total Roulant) max	Jusqu’à 6100 kg
Freins	Disques avant ventilés + ABS + EBD
Sécurité active	ESP, antipatinage, aide au démarrage en côte (HLA)
Sécurité passive	Airbag conducteur et passager, ceintures 3 points, points ISOFIX arrière
Protection antivol	Antidémarrage, double verrouillage centralisé à distance, capot verrouillable
Équipements intérieurs	Radio CD 6000 RDS avec MP3, commandes au volant, Bluetooth® en option, climatisation optionnelle
Entretien	Vidange, révisions selon plan Ford – filtre à particules sans entretien
Garantie constructeur	2 ans, kilométrage illimité
Assistance	Ford Assistance 24h/24 (0 800 005 005)

FOIRE AUX QUESTIONS - TRANSIT KOMBI FORD

Comment déverrouiller les portes latérales du Ford Transit Kombi ?

Utilisez la télécommande auto-rechargeable fournie avec le véhicule. Le déverrouillage peut être configuré pour ouvrir les portes latérales en une ou deux actions (selon le réglage choisi).

Quelle est la capacité de remorquage maximale ?

Selon la motorisation, jusqu’à 2400 kg pour les versions traction et jusqu’à 2400 kg également pour certaines versions propulsion. Vérifiez le tableau des poids dans la notice.

Puis-je installer un siège enfant dos à la route sur le siège passager avant ?

Non, ne placez jamais un siège enfant dos à la route sur le siège passager avant si le véhicule est équipé d’un airbag passager avant. Utilisez les points ISOFIX à l’arrière.

Comment régler le régulateur de vitesse ?

Le régulateur de vitesse est disponible en option (pack Voyageur). Activé via les commandes au volant : appuyez sur ON, puis SET pour mémoriser la vitesse. Utilisez RES pour reprendre.

Quel type de carburant utiliser ?

Les moteurs Duratorq TDCi fonctionnent au gazole. Respectez la norme EN 590. L’utilisation de biodiesel peut être possible sous réserve de compatibilité (consultez la notice).

Comment fonctionne le système de contrôle dynamique de trajectoire (ESP) ?

L’ESP aide à stabiliser le véhicule en cas de sous-virage ou survirage en freinant sélectivement les roues. Il s’active automatiquement et ne nécessite aucune intervention du conducteur.

Est-il possible d’ajouter un attelage ?

Oui, un crochet d’attelage avec prise 13 broches est disponible en option. Attention : il est incompatible avec le détecteur de recul et le marchepied arrière.

Quelle est la capacité du réservoir de carburant ?

Le réservoir standard a une capacité de 80 litres. Un réservoir grande capacité de 103 litres est disponible en option sur certaines versions.

Comment utiliser le système Bluetooth® ?

Le kit mains libres Bluetooth® (option) permet de passer des appels en vocal. Activez le Bluetooth sur votre téléphone, cherchez le véhicule et associez-le. Le système dispose de la reconnaissance vocale.

Où trouver les points de fixation ISOFIX ?

Les points ISOFIX sont situés sur la deuxième rangée de sièges (sièges latéraux). Consultez le manuel pour l’emplacement précis et la procédure d’installation.

MODE D'EMPLOI TRANSIT KOMBI FORD

Gammu transport de personnes

Feel the difference

Si la mosaïque sur la page opposée vous rend un peu mal à l'aise, alors nous parlons la même langue.

Tout comme nous, vous croyez au professionnalisme. Tout comme nous, vous en êtes fier !

C'est pourquoi tous nos véhicules commerciaux (et les services associés) sont conçus pour fluidifier au maximum vos activités professionnelles.

C'est une affaire de professionnels. Vous n'attendez rien de moins de notre part.

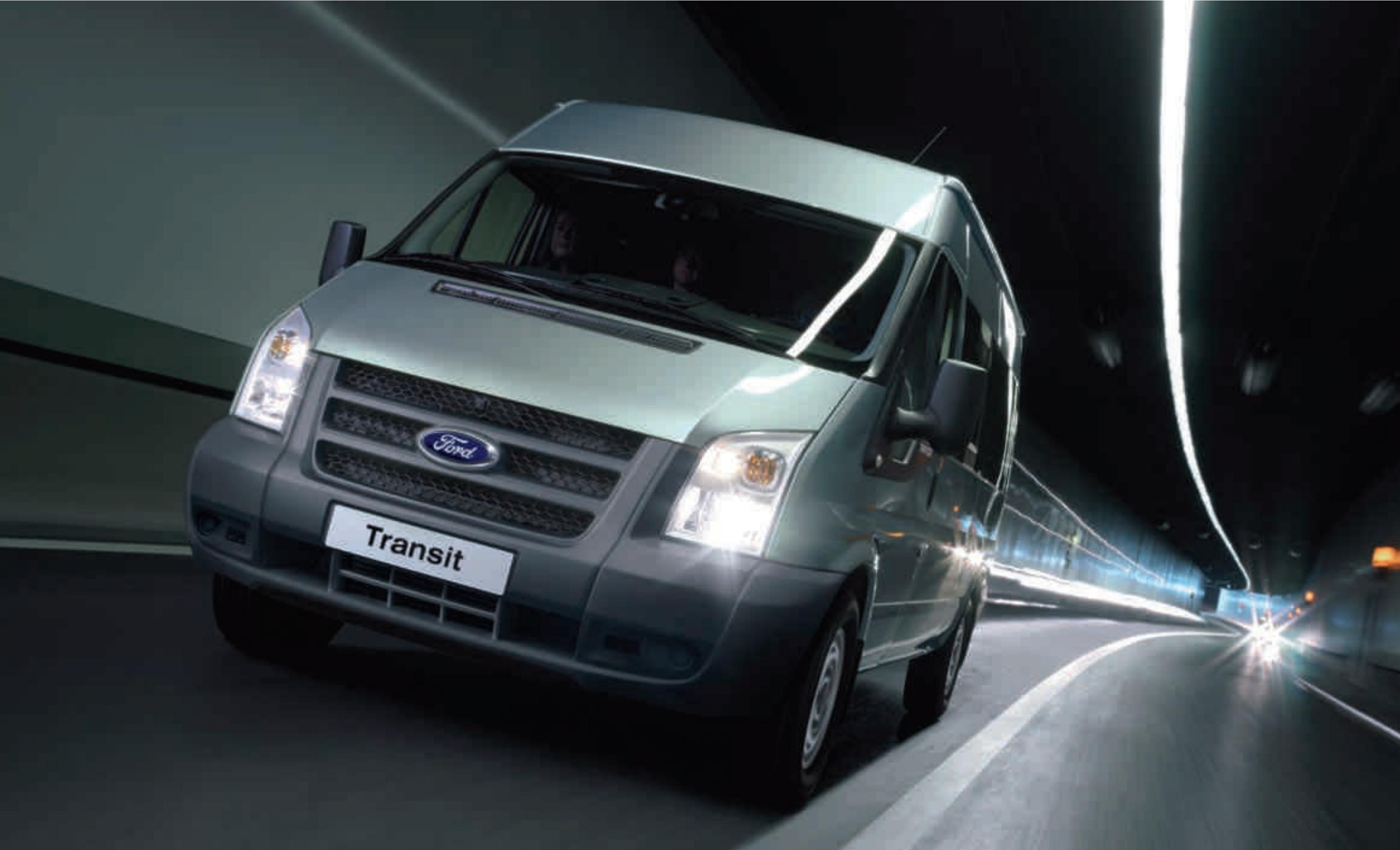

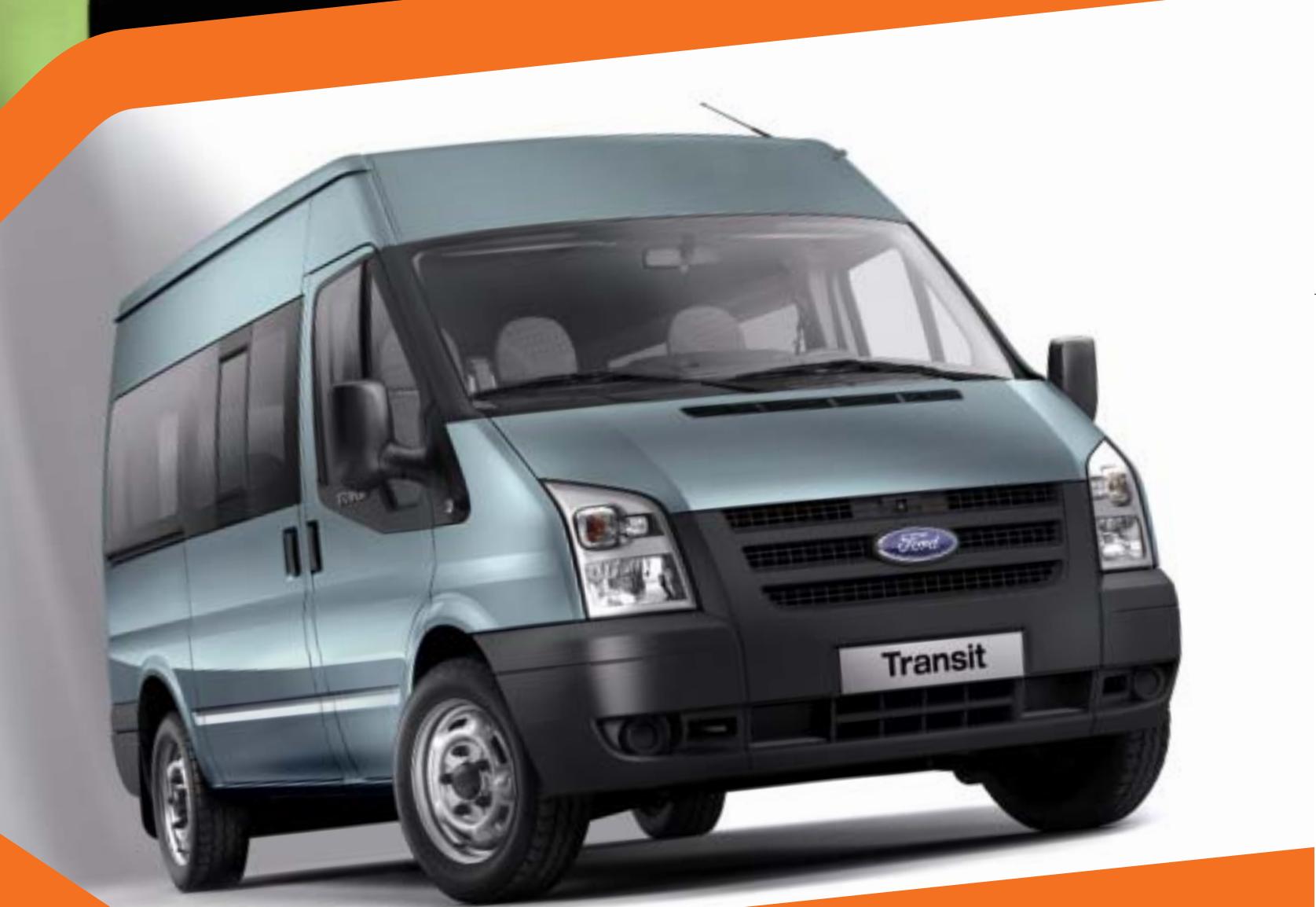

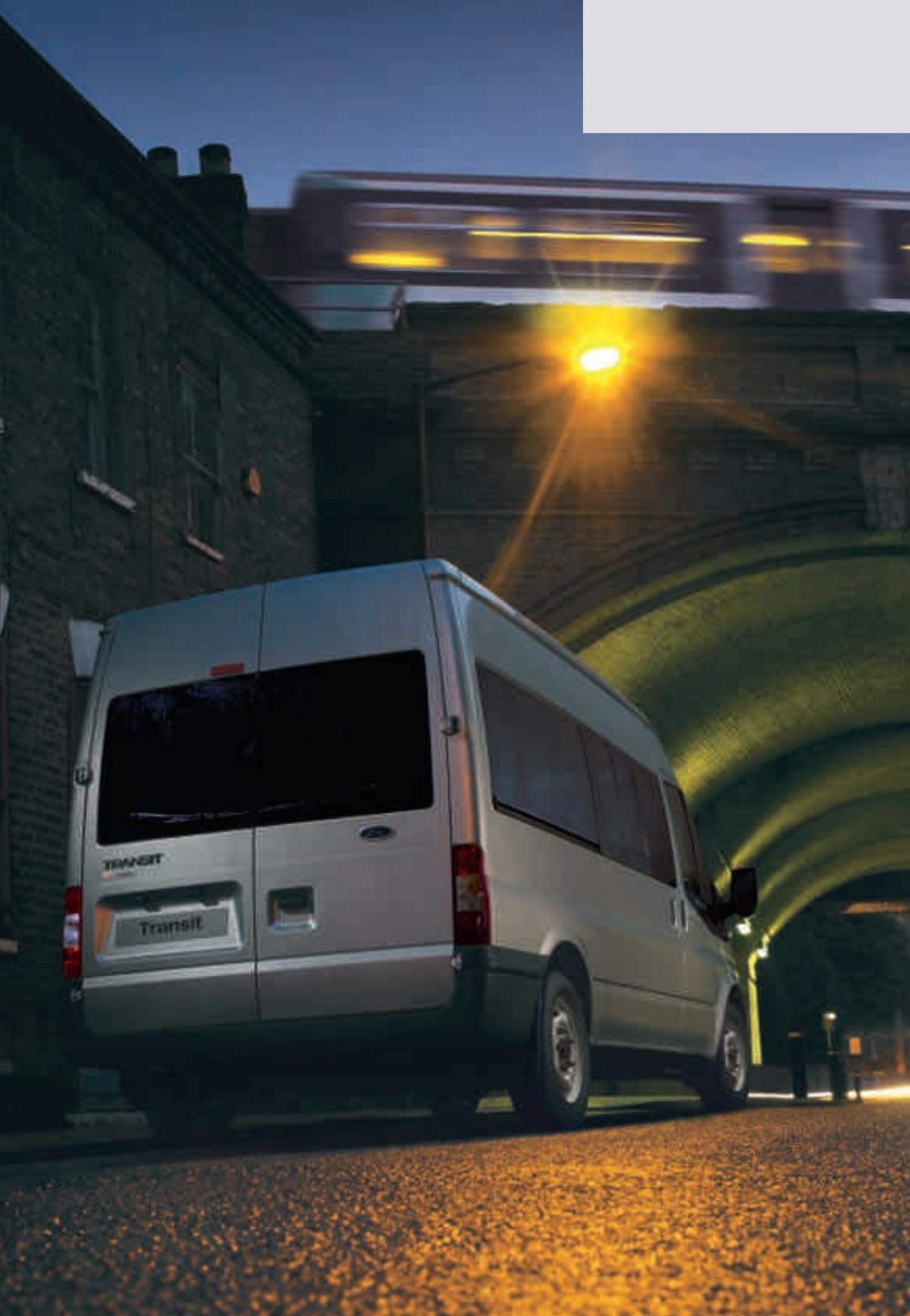

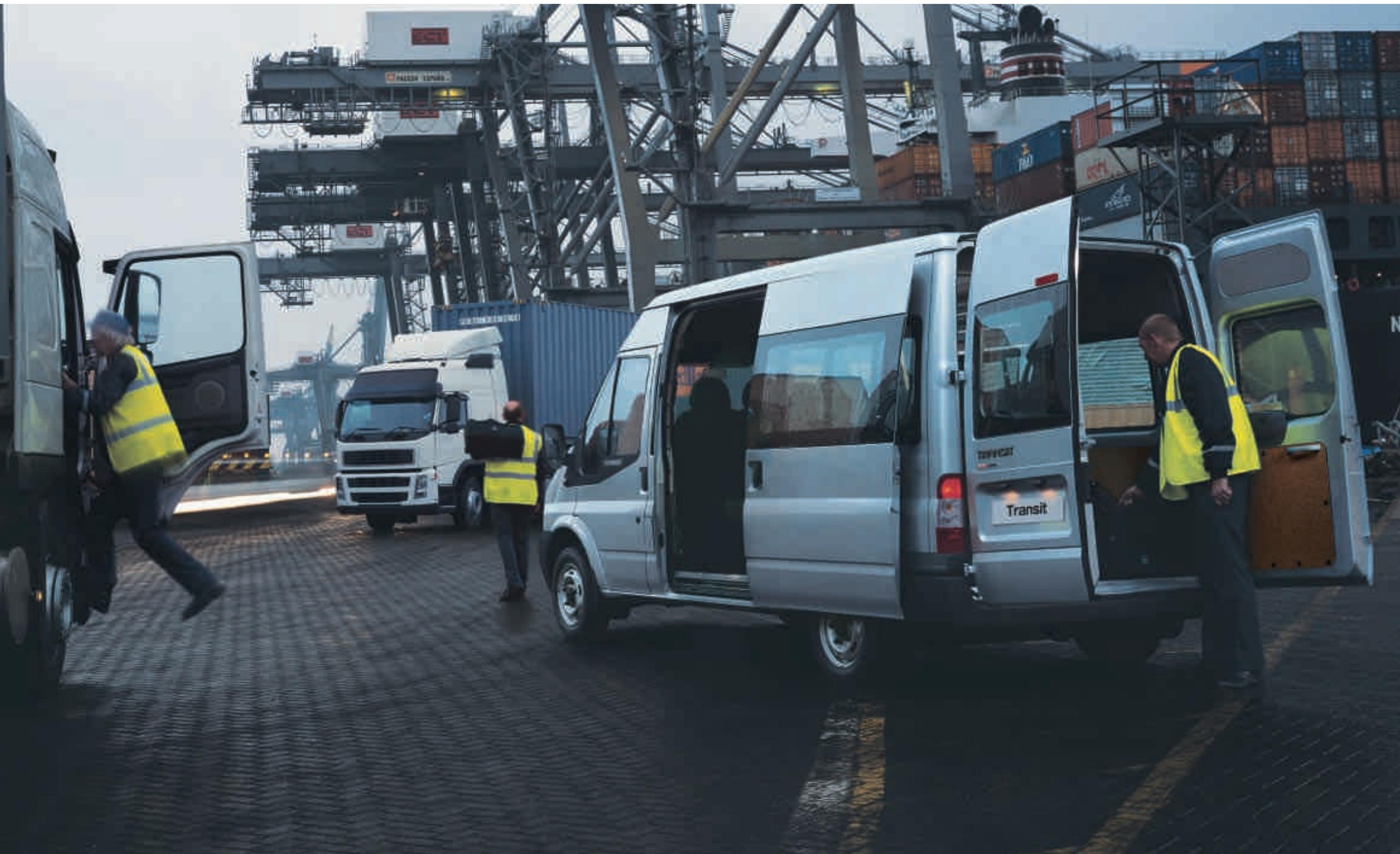

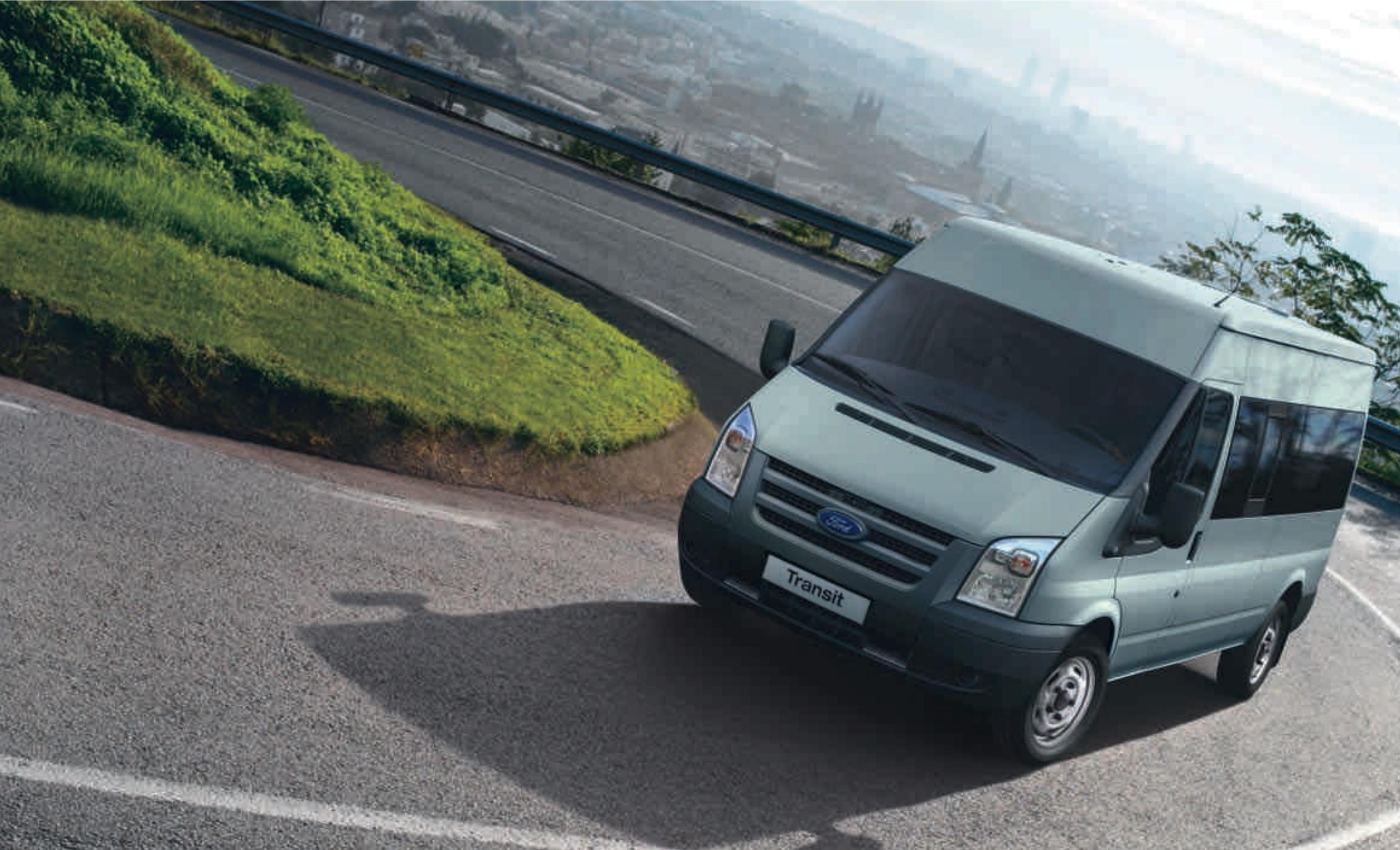

Ford Transit Transport de personnes

La première règle dans les affaires, c'est de faire bonne impression. Et il n'y a pas de meilleure façon d'y arriver que de soigner son style. La gamme Ford Transit transport de personnes est ainsi considérée comme une des plus modernes et adaptables du marché. Indépendamment du modèle que vous choisirez, vous pouvez être sûr que tous les Ford Transit offrent la même garantie de robustesse et la même disposition pour le travail. Pour faire bonne impression à vos clients.

www.ford.fr

Le superbe intérieur, conçu comme celui des meilleurs véhicules de tourisme, complète parfaitement le style extérieur dynamique des Ford Transit Kombi et Ford Tourneo. La planche de bord bi-ton donne à l'habitacle un caractère chaleureux et luxueux et propose de multiples solutions de rangement. Grâce à la lisibilité des instruments et à la capacité des commandes, le temps passé au volant sera relaxant et agréable.

Les conducteurs passent plus de temps dans leur véhicule qu'autrefois. Prenant en compte ce constat, le Ford Transit offre une grande facilité de conduite, un besoin de moteurs efficaces et puissants, un comportement routier réactif et sûr à haute vitesse afin de rendre la vie de l'utilisateur plus facile les jours chargés.

Que vous soyez professionnel ou particulier, vous êtes attaché à votre image. Dès sa première approche, le style du Ford Tourneo et du Ford Transit Kombi vous a séduit. Mais le style n'est rien s'il n'est pas confirmé par une mécanique performante et des équipements modernes. Sous sa carrosserie élégante, se révèlent toutes les caractéristiques qui ont fait du Ford Transit le véhicule le plus renommé de sa catégorie en Europe. De nombreuses innovations excitantes comme le système Bluetooth®, la navigation GPS, l'ESP, le régulateur de vitesse et des habillages intérieurs de qualité accentuent son style moderne.

Les occupants du Ford Transit Kombi disposent d'espaces généreux pour leurs bagages. Disponible en deux empattements, c'est le partenaire idéal pour transporter une équipe dotée de matériel sur son lieu de travail.

Protection et sécurité

En tant qu'utilisateur professionnel, vous avez besoin de pouvoir faire confiance à votre véhicule. Pas seulement pour ses performances, mais aussi pour sa façon de s'occuper de vous et de vos passagers. C'est la raison pour laquelle le Ford Transit a été étudié pour fournir des niveaux rassurants de protection car le sentiment de sécurité est une condition indispensable du bien-être à bord.

En plus de leur structure de carrosserie renforcée qui leur assure une grande rigidité, les Ford Transit Kombi et Ford Tourneo sont équipés de quatre freins à disque avec ABS (antiblocage des roues) et ESP (système dynamique de contrôle de trajectoire). Combinés avec l'assistance au freinage d'urgence (EBA) – un système qui génère une surpression dans le circuit de freinage et réduit ainsi les distances de freinage – et l'antipatinage, ces équipements vous assisteront dans les conditions de conduite délicates.

Parmi les équipements de sécurité :

Airbag conducteur, airbag passager - Ceintures de sécurité trois points - Points d'ancrage ISOFIX sur la deuxième rangée de sièges - Contrôle dynamique de la trajectoire (ESP) Aide au démarrage en côte (HLA) Antipatinage

Parmi les équipements de protection :

Antidémarrage - Verrouillage du capot à clé Volant antivol à embrayage de sécurité Double verrouillage centralisé - Numéro d'identification du véhicule (VIN) visible de l'extérieur - Trappe de carburant verrouillable

ESP

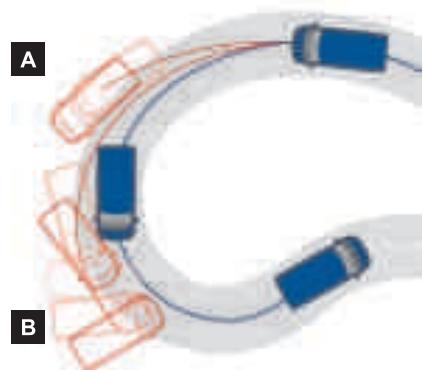

Le système de contrôle dynamique de la trajectoire (ESP) intégrant l'ABS aide le conducteur à rétablir l'équilibre de son véhicule, améliorant ainsi la sécurité de ses occupants. Il est sollicité lors des manœuvres brusques de changement de cap, dans des situations de conduite délicates, telles que le sous-virage ou le sur-virage.

Véhicule avec ESP Véhicule sans ESP A Sous-virage du véhicule à l'approche d'un virage. B Survirage du véhicule à la sortie d'un virage.

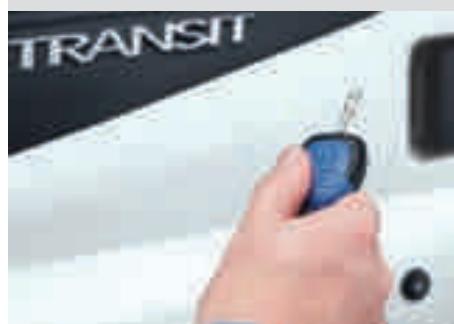

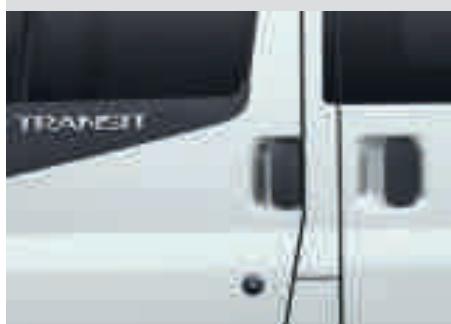

Clé avec commande à distance auto-rechargeable

Configurations de déverrouillage Choisissez votre façon de déverrouiller les portes latérales et arrêté.

*Non disponible sur le Kombi 4X4

Note : Ne jamais placer un siège enfant dos à la route sur le siège passager avant si le véhicule Ford est équipé d'un airbag passager avant.

Airbags conducteur et passager avant sont de série.

Sécurité des occupants

La gamme des Transit transport de personnes est dotée des moteurs Diesel de dernière technologie en matière d'injection à rampe commune.

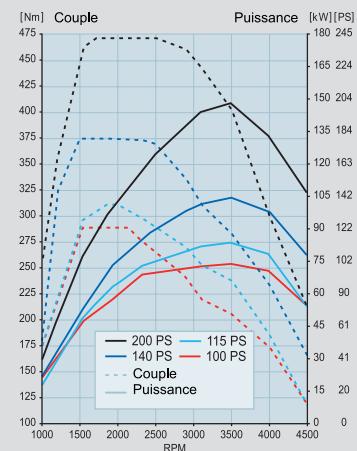

Couple et puissance

La gamme des moteurs Diesel Duratorq TDCi (Turbo Diesel injection directe à rampe commune) utilise une technologie avancée pour accroître la performance et l'efficacité. Le système d'injection à rampe commune dernière génération permet de combiner la puissance et le couple moteur pour une capacité de transport supérieure en chargement et en remorquage, mais aussi pour faciliter l'intégration du véhicule dans le trafic.

Tous les moteurs répondent en matière d'émissions polluantes à la norme en vigueur 'Euro IV'. Elle impose, par rapport à la norme précédente, une réduction de 50% des émissions d'oxydes d'azote (NOx) et de 40% des émissions de particules. Un contrôle à partir est disponible en option. Enfin, un témoin indique au conducteur le meilleur rapport de boîte de vitesse pour optimiser la consommation.

Choix de moteurs

Les motorisations du Ford Transit proposent un large éventail de puissance et de couple. Ainsi, le moteur 2.2 I TDCi 140 ch, doté d'un couple de 350 Nm, est parfaitement adapté pour les longs trajets sur autoroute quand vous transportez neuf personnes avec leurs bagages.

Réservoir grande capacité

Le réservoir 103 litres offre 23 litres de capacité supplémentaire par rapport au réservoir standard. Il réduit le nombre de passages à la pompe, économisant ainsi votre temps et votre argent. Il est disponible sur les Transit Kombi propulsion en empattement moyen.

4X4

Quand les choses se compliquent, faites confiance à la transmission 4X4 à système de gestion électronique couplée à la boîte 6 vitesses manuelle. C'est le meilleur choix dans les mauvaises conditions d'utilisation, telles que neige, pluie, boue ou gravillons.

Ensemble nous pouvons préserver l'environnement

Grâce à des idées créatrices et des perfectionnements astucieux, la technologie d'avant-garde de Ford crée des véhicules plus propres, plus économiques.

Nous travaillons à réduire les coûts

Des sobres moteurs Diesel Duratorq TDCi aux boîtes 6 vitesses manuelles, des filtres à particules aux rapports de réduction adaptés, les technologies Ford profitent à l'environnement et à votre porte-monnaie.

Des dispositifs innovants, tel le témoin de passage des vitesses, aident à réduire la consommation de carburant et poussent à une conduite plus souple.

Assurer le futur

Les véhicules Ford sont parmi les véhicules les plus respectueux de l'environnement, mais notre engagement pour assurer l'avenir va non seulement dans les véhicules que nous fabriquons mais aussi dans la façon de les fabriquer.

À travers l'Europe, plusieurs de nos usines utilisent de l'électricité provenant de sources renouvelables, en particulier le vent, le soleil, l'hydraulique et le recyclage des déchets, contribuant ainsi à réduire nos émissions de carbone.

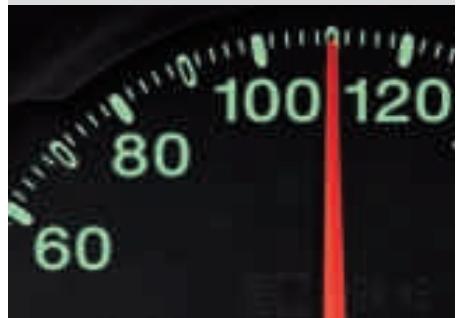

Limiteur de vitesse

(non commercialisé)

Prendre le leadership dans le recyclage

Ford travaille en permanence à améliorer la recyclabilité de ses véhicules utilitaires.

Indicateur de passage de vitesse

Signale le moment opportun pour changer de vitesse.

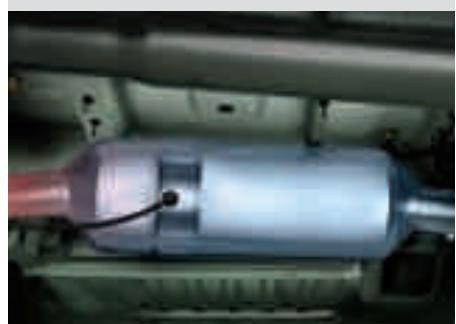

Filtre à particules

Ce filtre sans entretien réduit les émissions de particules.

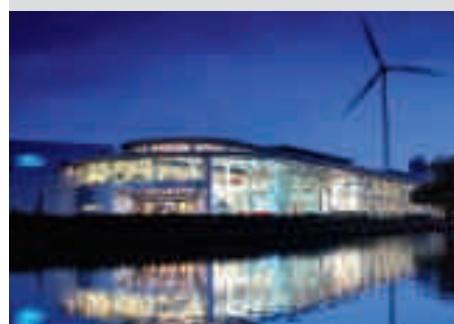

Unité de production écologique

Notre usine de Dagenham (GB) tire son énergie électrique de sources alternatives.

Le pouvoir de fournir un travail de qualité est la clé du succès dans les affaires. Aussi notre large gamme de moteurs et de boîtes de vitesses a été développée pour répondre à de rigoureuses conditions de travail.

Il vous emmène au travail

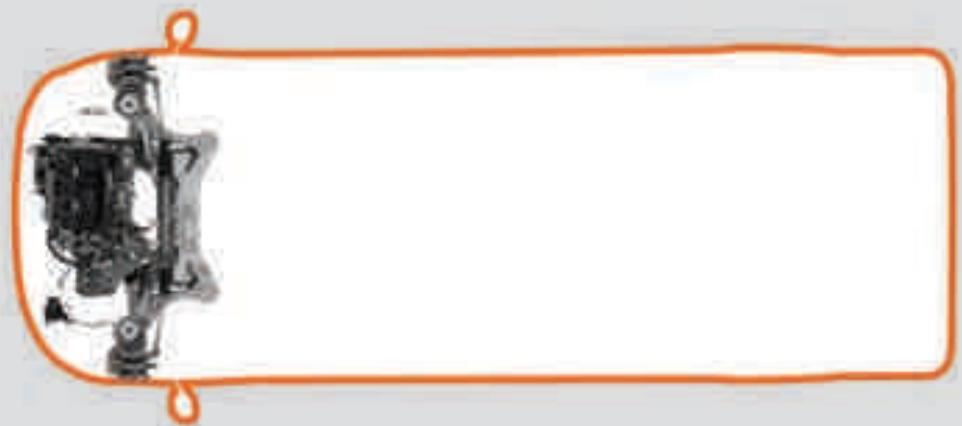

Pourquoi la traction ?

• Plancher de chargement bas, meilleure hauteur intérieure
• Maniabilité et agrément de conduite exceptionnels, économie de carburant, capacité de charge

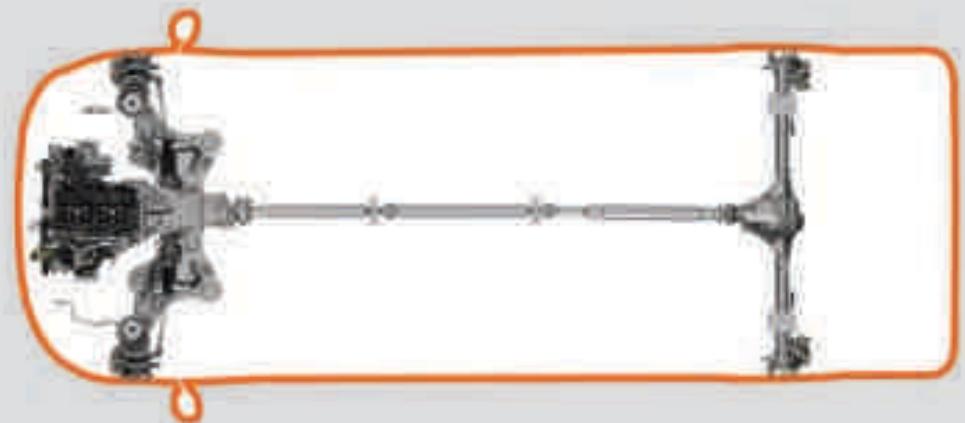

Pourquoi la propulsion ?

• Bonne motricité en charge
• Bonne capacité de remorquage

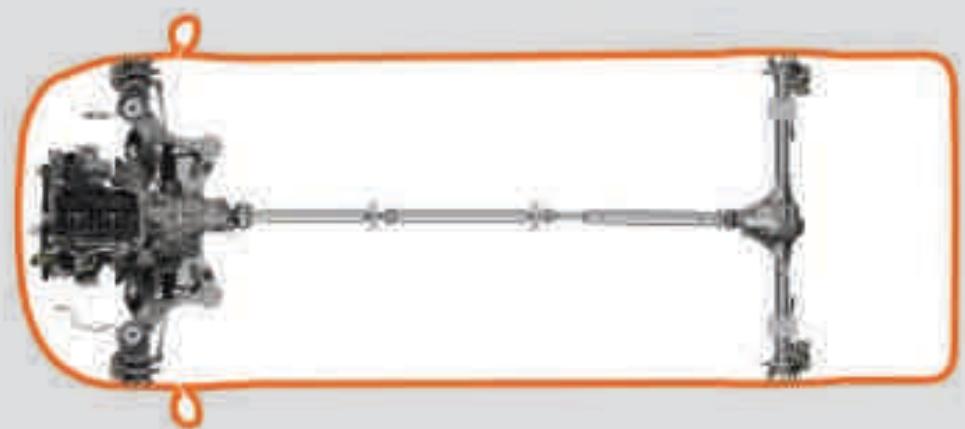

Pourquoi 4 roues motrices ?

Transmission du mouvement aux roues avant en cas de mauvaise adhérence des roues arrière - Système ne nécessitant pas d'intervention de la part du conducteur - Garde au sol identique à celle d'un modèle propulsion

Traction

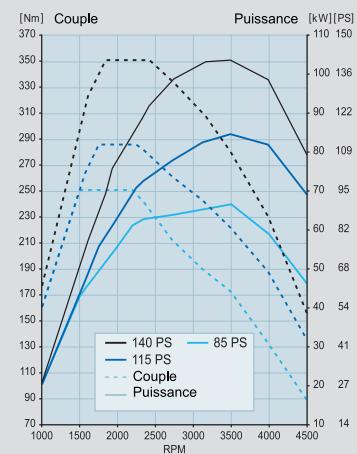

Le moteur 2.2 I Duratorq TDCi est disponible en trois configurations de puissance et couple moteur :

85 ch (63 kW)/250 Nm, 115 ch (85 kW)/300 Nm, 140 ch (103 kW)/350 Nm. Turbocompresseur à géométrie variable sur 115 ch et 140 ch

Boîte de vitesses

Boîte 5 vitesses manuelle Durashift (85 ch), boîte 6 vitesses manuelle Durashift (115 ch et 140 ch)

Diesel (FWD)

Propulsion

Moteur 2.4 | Duratorq

140 ch (103 kW)/375 Nm

Boîte de vitesses

Boîte 6 vitesses manuelle Durashift

Diesel (RWD)

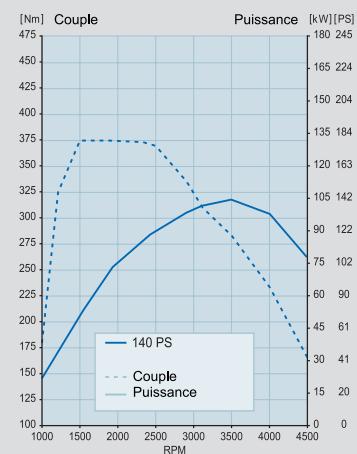

4x4

Moteur 2.4 I Duratorq

140 ch (103 kW)/375 Nm

Boîte de vitesses

Boîte 6 vitesses manuelle Durashift

Diesel (4x4)

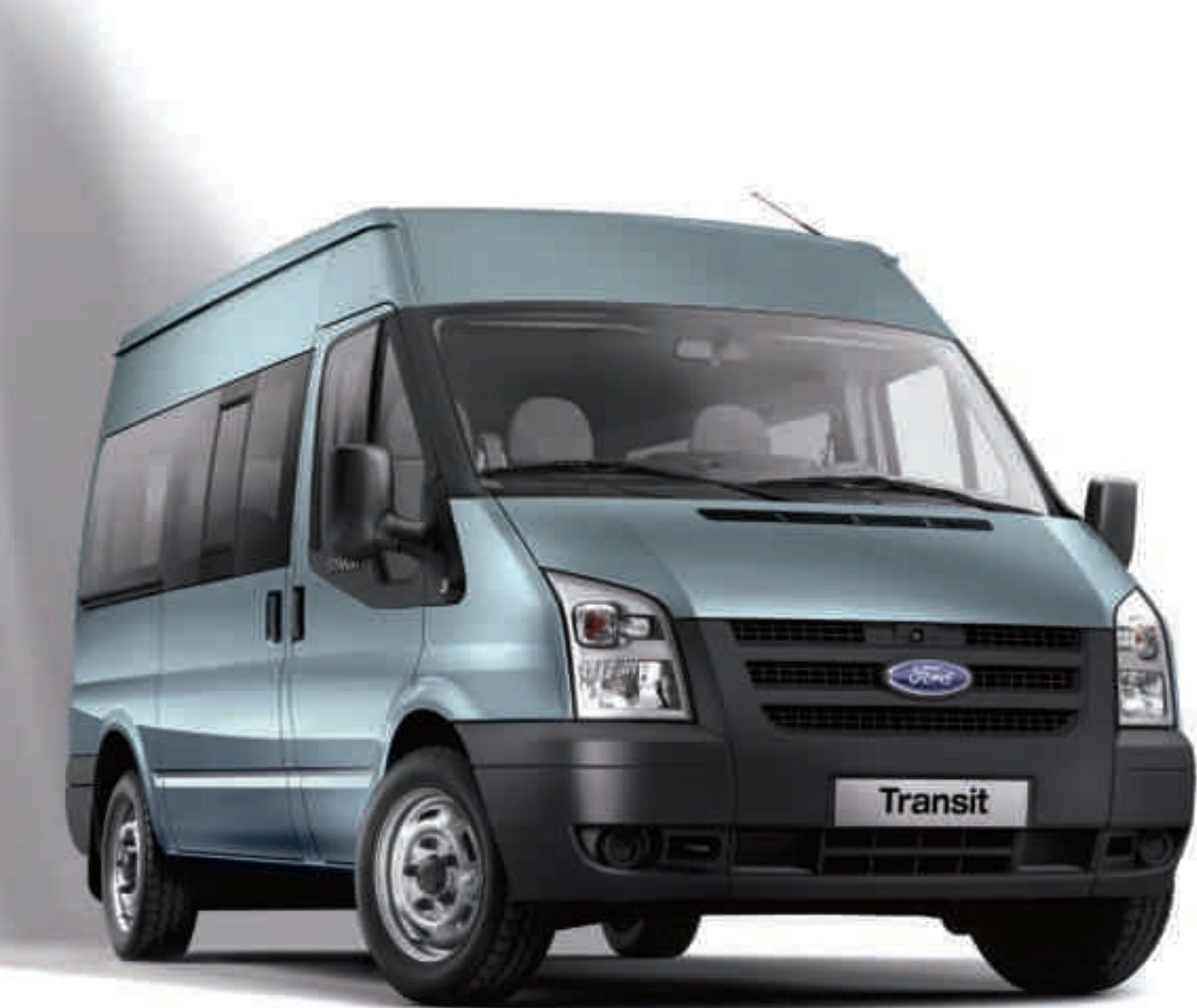

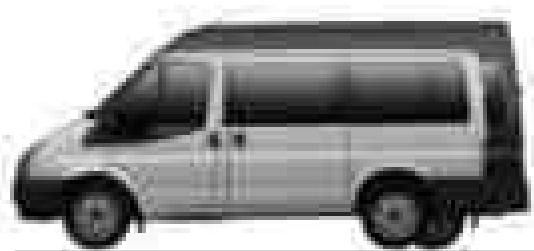

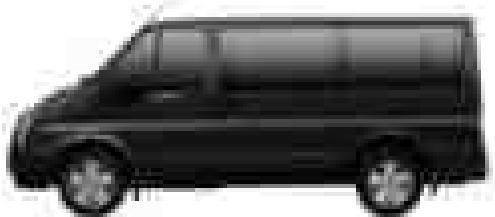

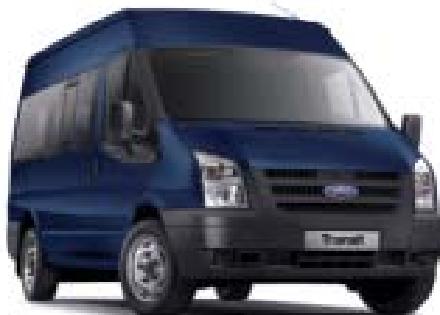

Ford Transit Kombi 2 à 9 places

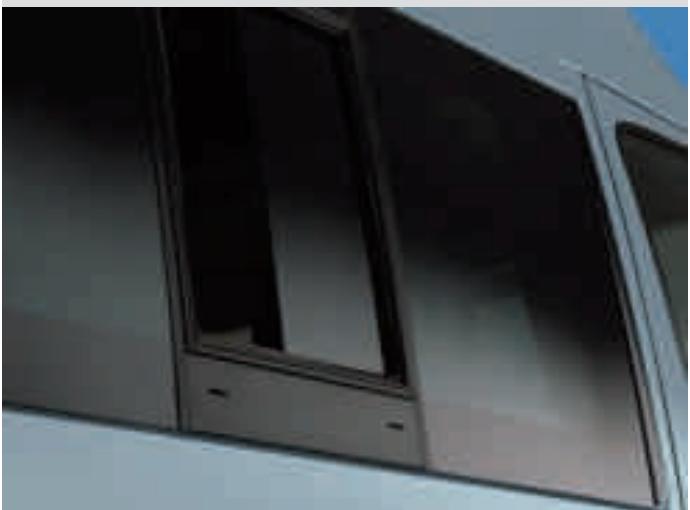

Vitres coulissantes

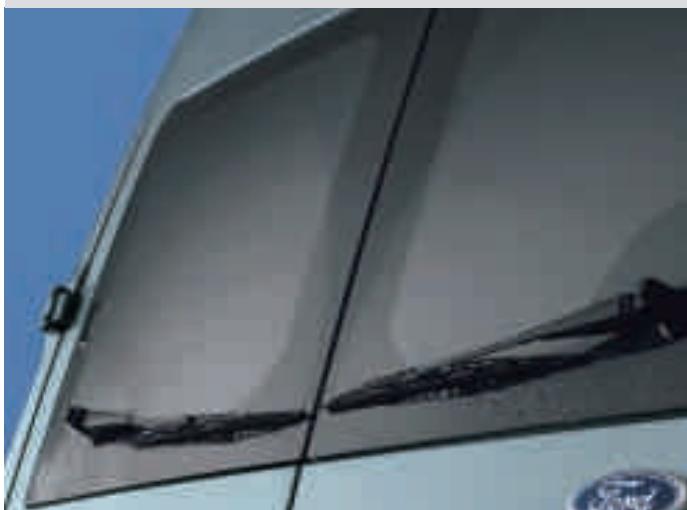

Lave/essuie-glaces de portes arrière

Polyvalent, robuste et spacieux, le Ford Transit Kombi dispose du comportement, de la sécurité et de la capacité de chargement pour vous permettre d'exercer vos activités dans les meilleures conditions.

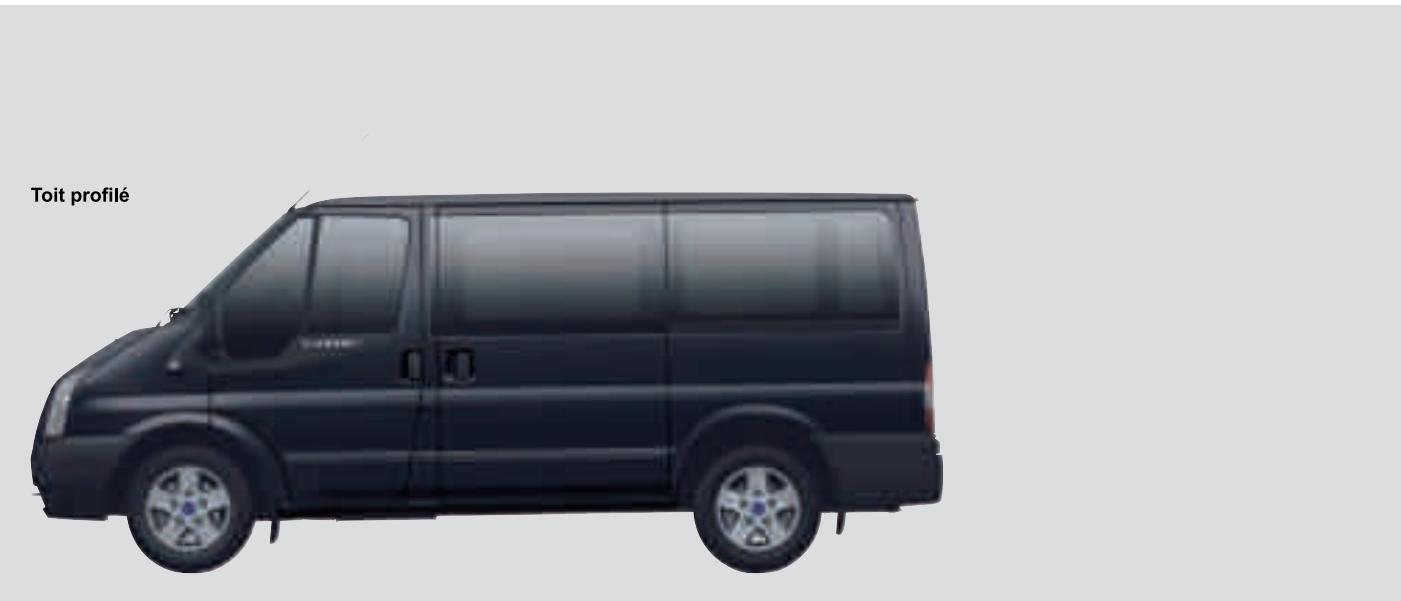

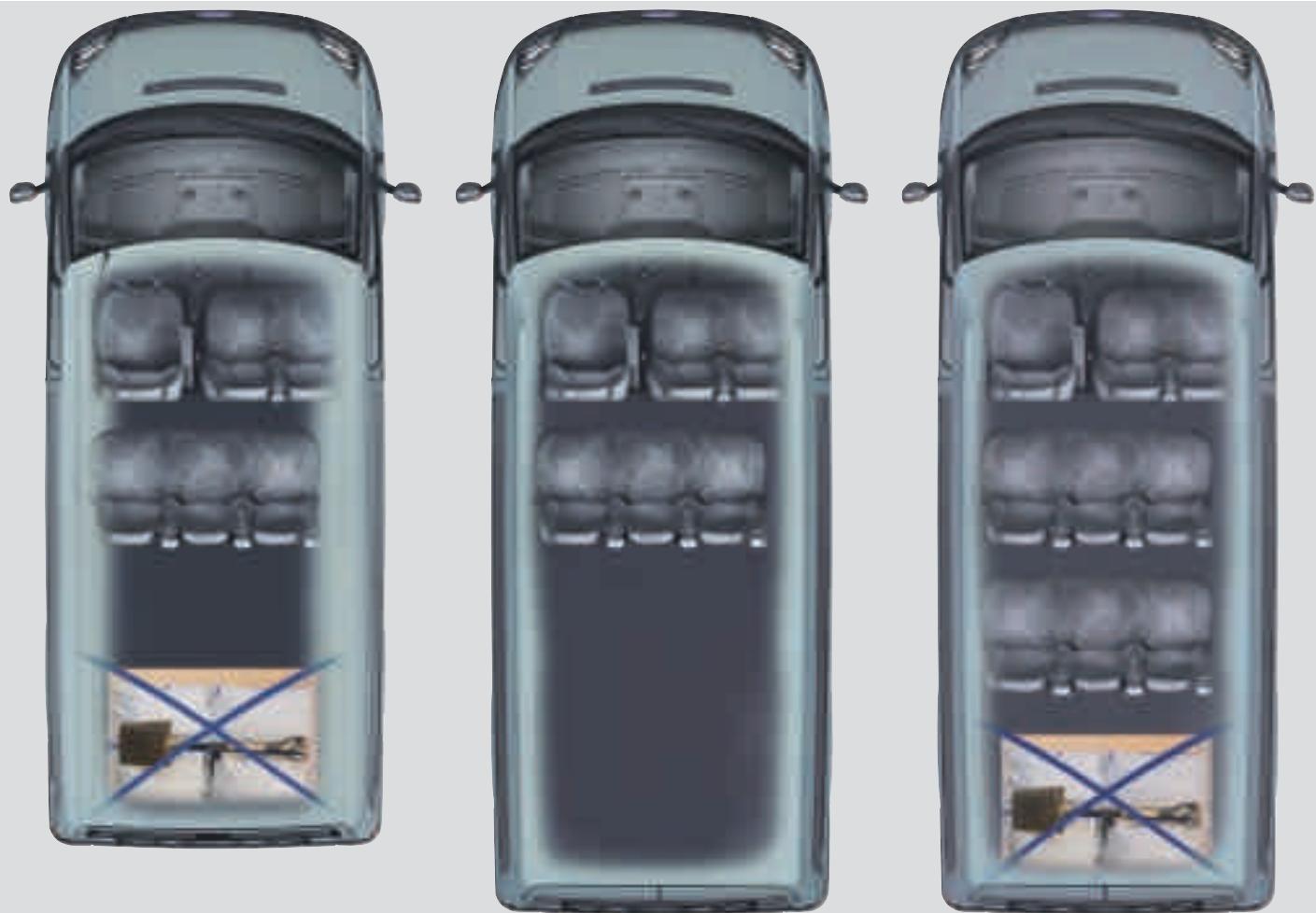

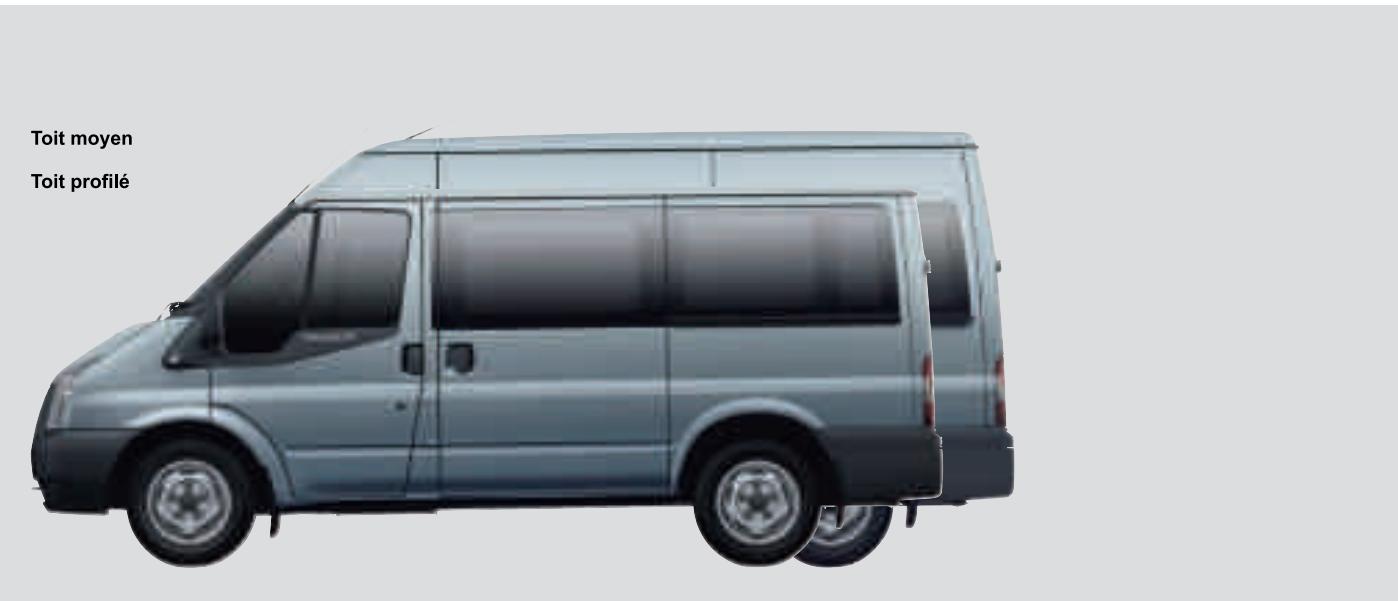

Empattement court

Toit profilé ou moyen - Totalement vitré - Une, deux ou trois rangées de sièges. Siège simple ou banquette deux places à l'avant. Jusqu'à neuf places assises.

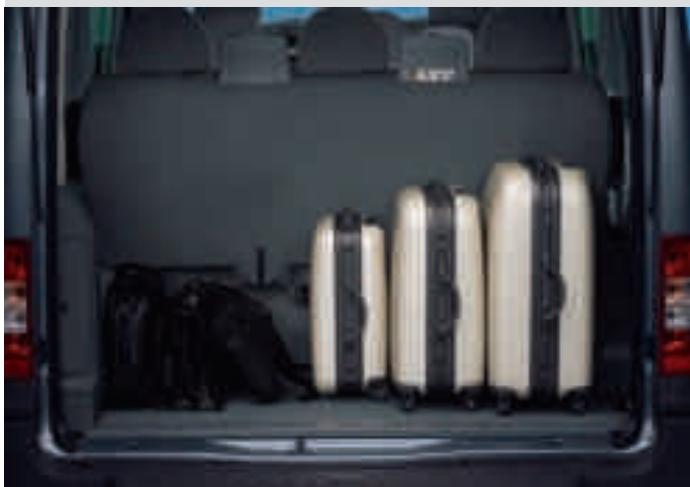

Empattement moyen.

Toit profilé ou moyen - Totalement vitré. Une, deux ou trois rangées de sièges. Siège simple ou banquette deux places à l'avant. Jusqu'à neuf places assises.

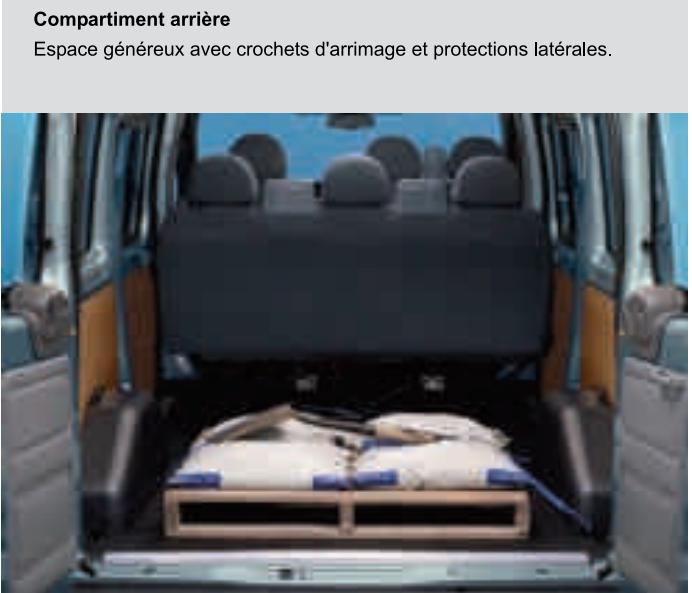

Espace qui peut être modulé grâce à la banquette arrière repliable.

Accoudoirs de siège.

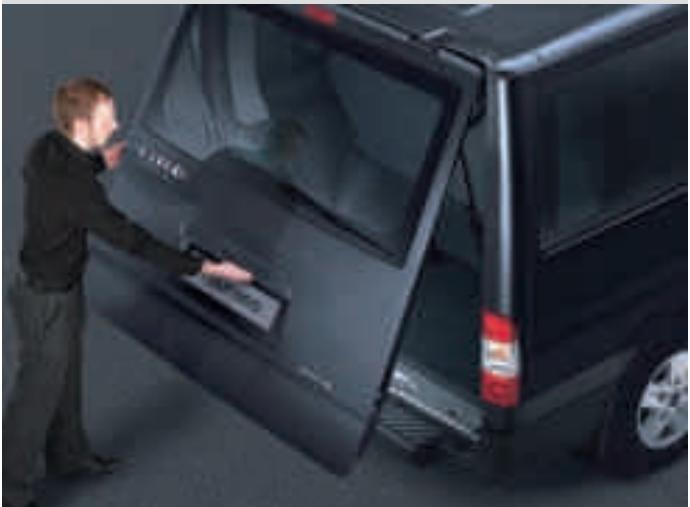

Hayon.

Pour se protéger de la pluie.

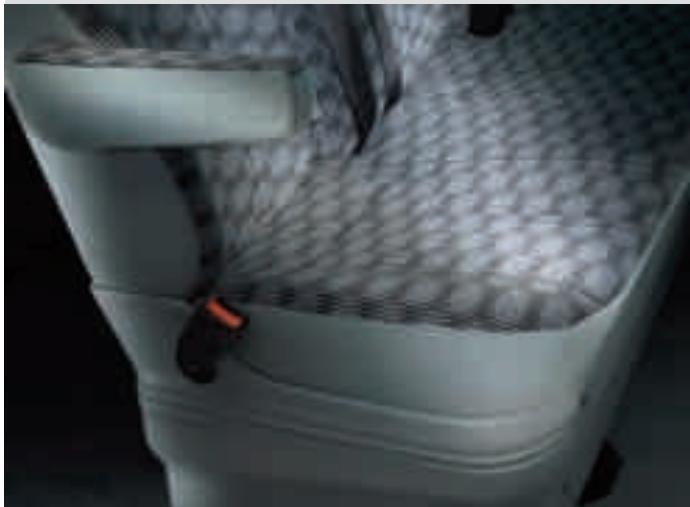

Les extrémités des banquettes arrière comportent un accoudoir.

L'essentiel est d'arriver à destination, mais la façon d'y arriver est aussi primordiale.

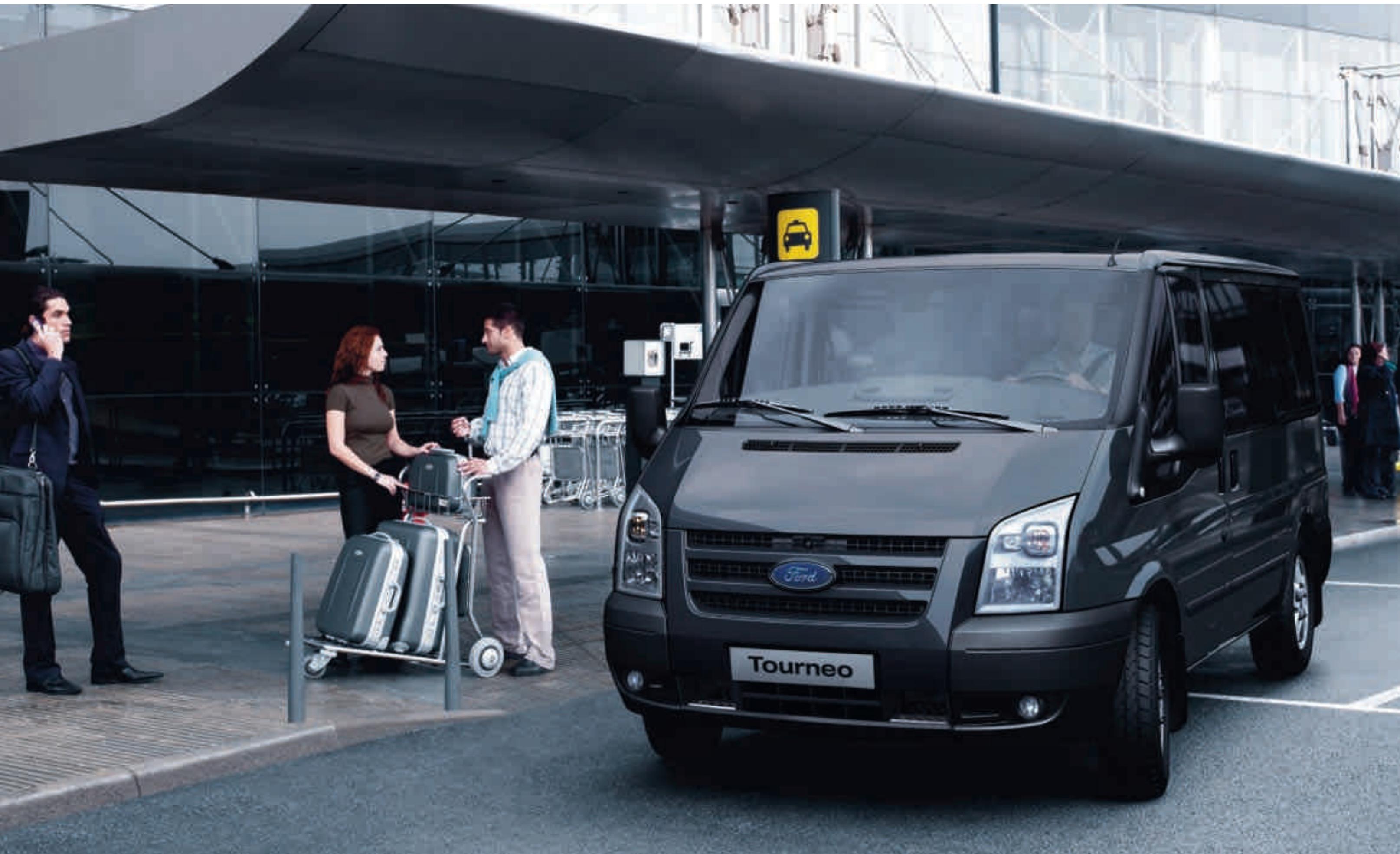

Si vous cherchez un véhicule spacieux et confortable, avec plus qu'une simple touche d'élégance, ne cherchez plus : le Ford Tourneo est ce qu'il vous faut. Son style extérieur est à la fois audacieux et classique et son intérieur vous séduira par son volume et son luxe. Sa longueur permet de s'intégrer à la circulation facilement.

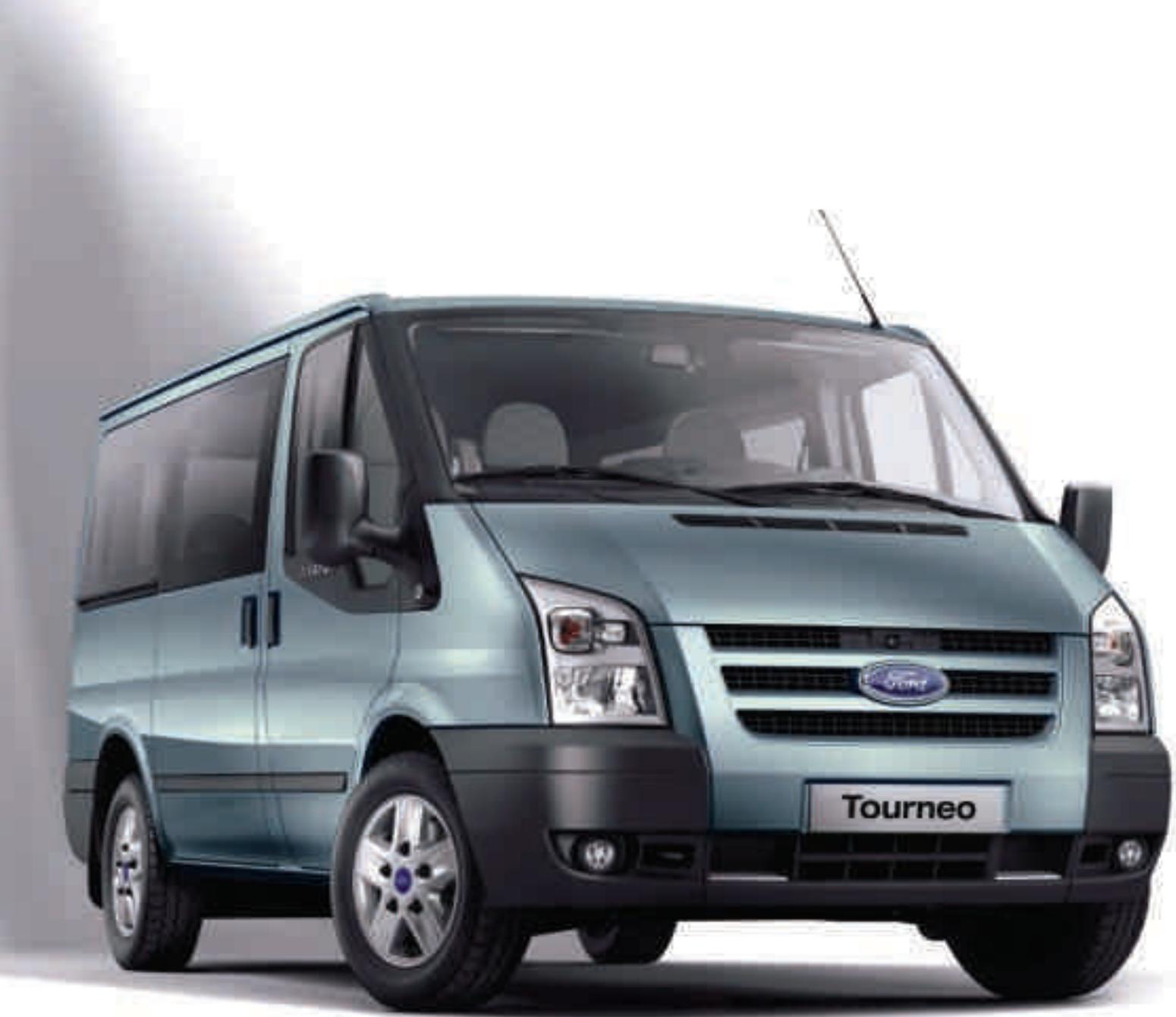

Ford Tourneo.

Le design du Ford Tourneo est en parfaite adéquation avec son style dynamique extérieur. Un volant quatre branches et un siège conducteur ergonomique participant activement au confort de conduite. Tombant naturellement sous la main, le levier de vitesses intégré à la planche de bord est d'un maniement aisé.

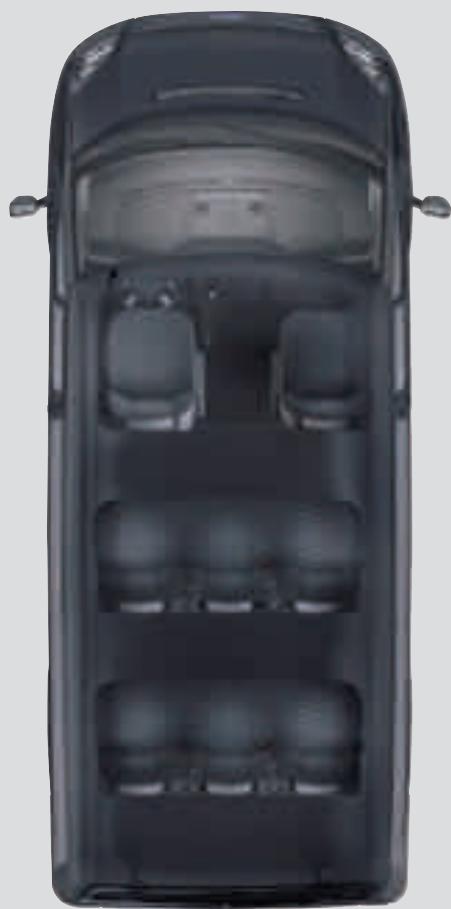

Parmi les équipements standards :

• Moteur Diesel 2.2 Duratorq TDCi disponible en 115 ch et 140 ch.
• Empattement court et traction avant, facile à conduire. Air conditionné avant et arrière. Grandes vitres teintées et hayon arrière vitré. Airbags conducteur et passager de série. Freinage antiblocage électronique (ABS) avec répartition électronique de la force de freinage (EBD). Double verrouillage centralisé avec commande à distance.

Transit Kombi

Le Ford Transit Kombi est doté d'un très bon niveau d'équipements. Son tableau de bord finement dessiné et les nombreux espaces de rangement renforcent l'impression de qualité et de fonctionnalité que l'on trouve partout ailleurs dans le véhicule.

Parmi les équipements extérieurs :

Vitres teintées, lève-vitres avant électriques, double verrouillage centralisé, bavettes avant et arrière.

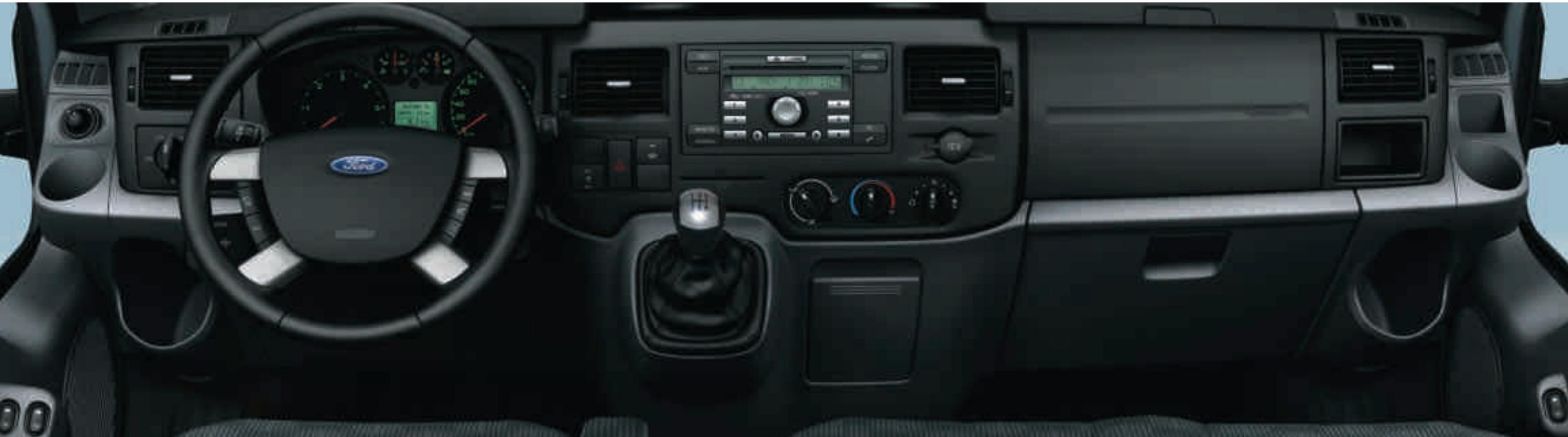

Parmi les équipements intérieurs :

• Système audio CD 6000 RDS avec prise MP3 et commande au volant.
• Espace de rangement avec couvercle sur la planche de bord devant le conducteur et les passagers. Prise 12 V au milieu de la planche de bord. Boîte à gants de grande dimension pour dossiers suspendus et classeurs A4 devant les passagers.
• Porte-ticket central.
• Espace de rangement avec tablette au-dessus du milieu de la planche de bord.
• Vide-poches de grande capacité dans les portes, 2 porte-bouteilles aux extrémités du tableau de bord.
• Ceintures de sécurité trois points, chauffage à recirculation d'air.

Packs d'options disponibles :

Pack Style

Calandre et partie centrale du pare-chocs couleur carrosserie, phares anti-brouillard avant, enjoliveurs de roue, protections latérales étroites.

Pack Voyageur

Régulateur de vitesse, ordinateur de bord

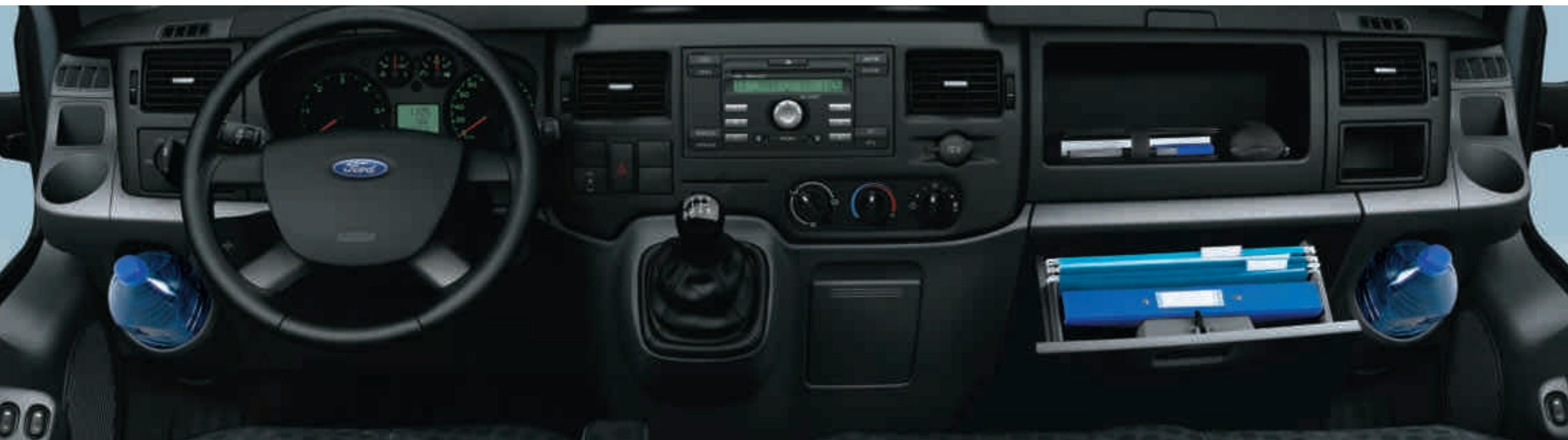

Cool Pack, Phone

Air conditionné avant, système à commande vocale et kit Bluetooth®, rétroviseurs électriques et dégivrants

Note : La marque et les logos Bluetooth® sont la propriété de Bluetooth SIG, Inc. L'utilisation de ces marques par la Ford Motor Company Limited a fait l'objet d'une licence. Les autres marques déposées et marques commerciales appartiennent à leurs propriétaires respectifs.

Tourneo Limited

Offrant toutes les fonctionnalités nécessaires au transport de personnes, le Tourneo Limited se distingue par des jantes en aluminium de grand style et un environnement intérieur raffiné.

Parmi les équipements extérieurs :

Parmi les équipements intérieurs :

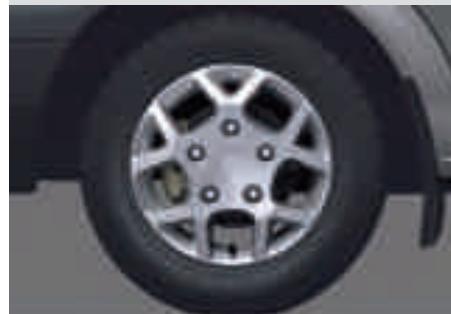

Jantes en aluminium 5 branches 16", phares anti-brouillard avant, calandre et partie centrale du pare-chocs couleur carrosserie, marchepieds de pare-chocs avant en acier inoxydable, double verrouillage centralisé avec 2 clés.

• Système audio CD stéréo 6006 RDS, 2 haut-parleurs, commande au volant et chargeur frontal 6 CD, air conditionné avant et arrière, volant 4 branches en aluminium gainé cuir, siège conducteur multi-réglages chauffant avec accoudoir, garnissage des sièges en velours, régulateur de vitesse.
• Ordinateur de bord, système à commandes vocales et kit Bluetooth® (compatible avec la plupart des téléphones mobiles), airbag passager.

Note : Ne jamais placer un siège enfant dos à la route sur le siège passager avant si le véhicule Ford est équipé d'un airbag passager avant.

Note : La marque et les logos Bluetooth® sont la propriété de Bluetooth SIG, Inc. L'utilisation de ces marques par la Ford Motor Company Limited a fait l'objet d'une licence. Les autres marques déposées et marques commerciales appartiennent à leurs propriétaires respectifs.

Accessoires

Chez Ford, nous vous donnons la liberté de personnaliser votre véhicule selon vos envies. À travers notre large gamme d'options et d'accessoires, vous trouverez tout ce dont vous avez besoin, des barres de toit aux crochets d'attelage jusqu'aux plus récents systèmes de navigation par satellite. Tous nos produits ont été spécialement étudiés pour agrémenter et faciliter vos trajets.

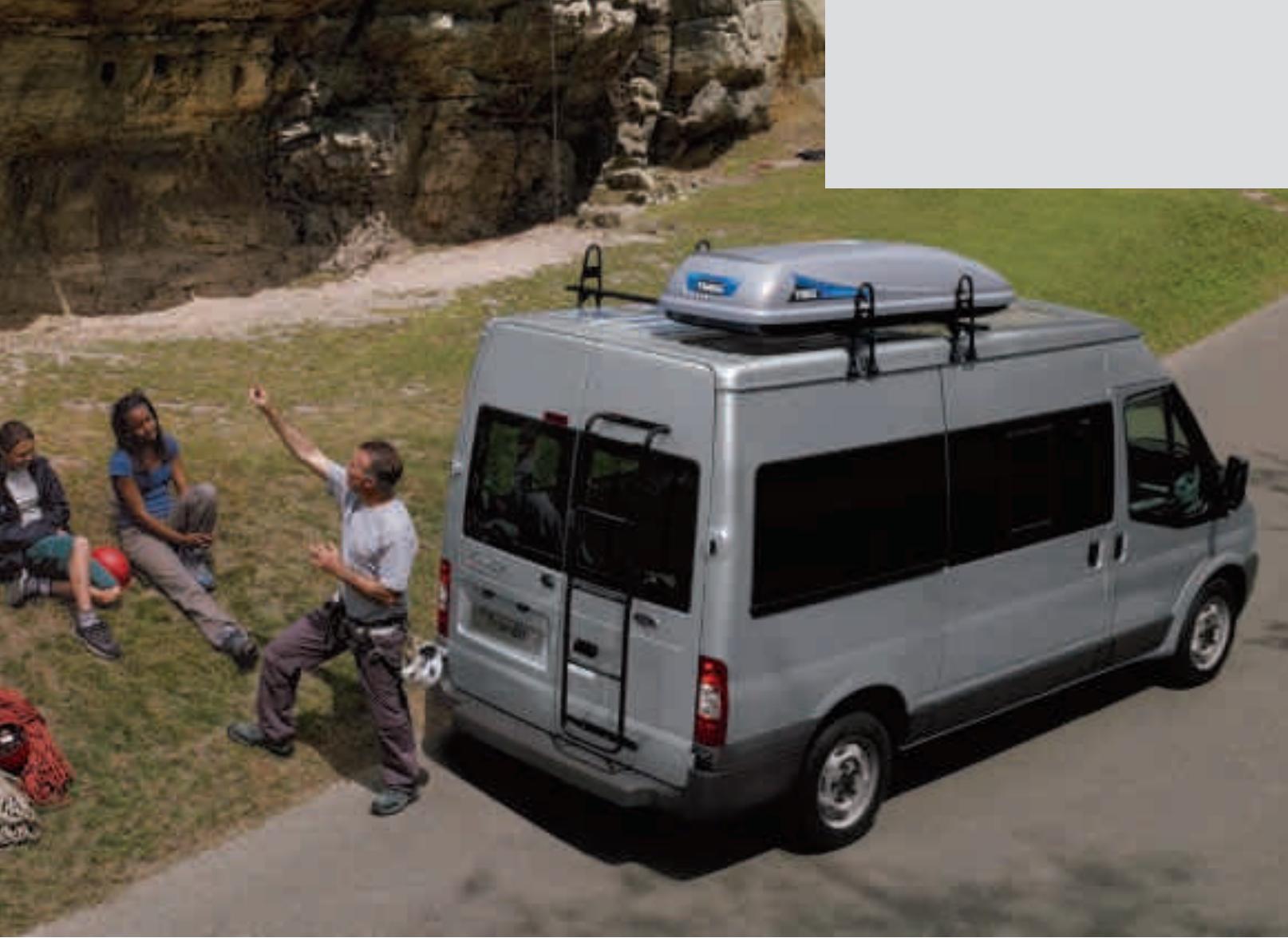

Coffre de toit Thule

Disponibles en plusieurs tailles, ces coffres de toit sont robustes, faciles à monter et verrouillables pour protéger votre chargement des intempéries et du vol. (Accessoire)

Barres de toit

Simples d'utilisation, les barres de toit s'adaptent parfaitement à votre véhicule et vous permettent de transporter vos produits en toute sécurité. (Accessoire)

Échelle arrière

L'échelle arrière vous facilite l'accès au toit. Disponible pour toutes les hauteurs de pavillon. (Accessoire)

Baguettes de protection latérales

Adaptées à votre véhicule, les baguettes de protection latérales le protègent des chocs et éraflures. Disponibles pour les trois empattements. (Accessoire)

Bavettes

Disponibles en plusieurs matériaux pour l'avant et l'arrière, ces bavettes discrètes et résistantes protègent la carrosserie des projections d'eau et de gravillons. (Accessoire)

Crochet d'attelage

Pour une capacité de transport supplémentaire. Le crochet d'attelage vous permet de remorquer jusqu'à 2400 kg selon la motorisation. (Accessoire)

Siège de sécurité Britax Römer

Une gamme de sièges de sécurité pour tous les âges, dont certains avec fixation ISOFIX. Housse amovible et lavable. (Accessoire)

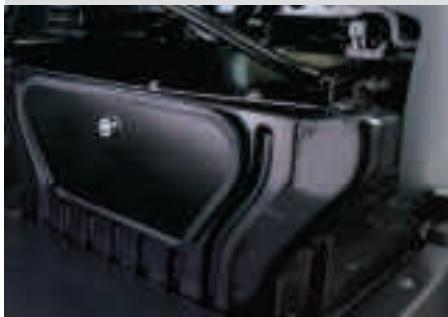

Tiroir verrouillable sous le siège

Placé sous le siège passager individuel avant, ce tiroir protège vos objets de valeur des regards indiscrets. (Accessoire)

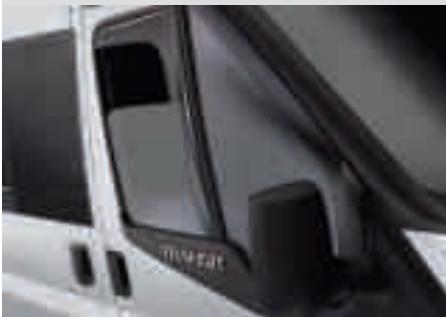

Déflecteur d'air ClimAir

Le déflecteur d'air réduit les turbulences et vous garantit une conduite agréable, même en gardant vos fenêtres avant ouvertes. (Accessoire)

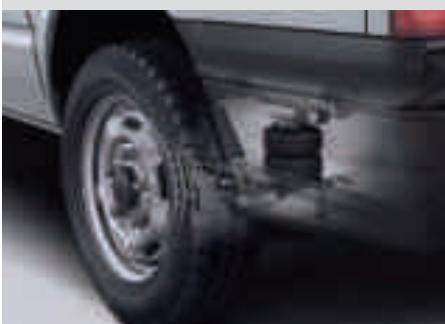

Kit de suspension pneumatique

Non commercialisé en France.

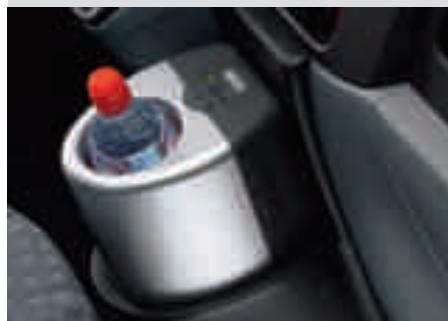

Rafraîchisseur de bouteille Waeco

Alimenté directement par le véhicule, ce rafraîchisseur de bouteille maintient la température de votre boisson favorite jusqu'à 22 °C en dessous de la température ambiante, et peut également chauffer jusqu'à 60 °C si nécessaire. (Accessoire)

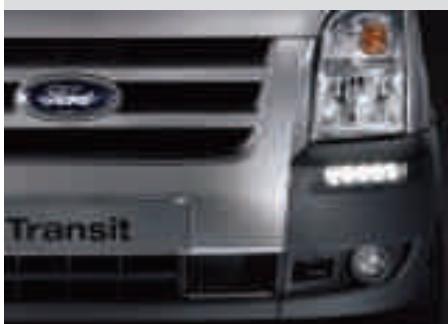

Feux de jour à DEL*

Améliorent votre visibilité sur la route tout en renforçant le design de votre véhicule. (Accessoire)

Glacière Waeco TropiCool Classic TC-35FL

Cette glacière haute performance d'une capacité de 35 l refroidit son contenu jusqu'à 1 °C et réchauffe jusqu'à 65 °C. Prise secteur 230 V intégrée. Retrouvez les différents modèles disponibles chez votre concessionnaire. (Accessoire)

Modèle représenté avec peinture métallisée gris lunaire. (Option)

*Produit MS Design, garanti selon les conditions délivrées par le fournisseur qui en est seul responsable.

Note : La marque et le logo Bluetooth® sont la propriété de Bluetooth SIG, Inc., et tout usage de ces marques par Ford Motor Company est accordé sous licence. Les autres marques et noms commerciaux sont leurs propriétaires respectifs.

Note : L'utilisation par le conducteur pendant la conduite d'un téléphone mobile (ou dispositif similaire) autre que de type mains libres est interdite par la loi.

Kit mains libres Bluetooth® avec écran TFT couleur, affichage des photos de vos correspondants et système de reconnaissance vocale. Retrouvez les différents modèles disponibles chez votre concessionnaire. (Accessoire)

Caméra de recul

Équipée d'un écran LCD de 7 pouces, cette caméra vous permet de contrôler efficacement l'arrière de votre véhicule. Utilisable de jour comme de nuit, la caméra de recul est l'outil idéal pour effectuer vos manœuvres en toute sérénité. (Accessoire)

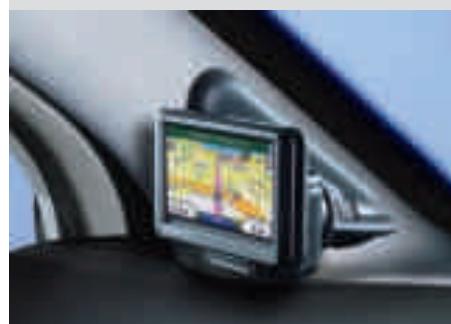

Support de navigation intégrée pour GPS

Intégré au montant de la porte conducteur, ce support accueille le GPS nomade Garmin Nüvi 765T et permet de récupérer la fonction alimentation de l'appareil. (Accessoire)

Faire la différence maintenant

Notre toute nouvelle gamme de moteurs est conforme aux réglementations Euro IV sur les émissions. Les moteurs diesel Duratorq TDCi développent un couple accru tout en générant un plus faible taux d'émissions. Notre moteur Duratec 2.3L peut être converti pour fonctionner au gaz de pétrole liquéfié (GPL) ou au gaz naturel comprimé (GNC).

La gamme de voitures Ford inclut plusieurs modèles offrant une option de moteur Flexifuel, réduisant les émissions polluantes de 30 à 80 %** par rapport à des moteurs essence classiques.

Protéger le futur

Grâce à notre outil de gestion durable intitulé Product Sustainability Index, nous ouvrons dès les premières phases de développement pour minimiser les impacts économique, social et environnemental de nos véhicules.

Nous étudions actuellement une vaste gamme de technologies destinées à l'automobile, allant des biocarburants aux diesels propres en passant par les carburants hybrides, et travaillons sur le long terme au développement d'une technologie avec pile à combustible à base d'hydrogène avec un potentiel de rejet de CO2 quasi-nul.

Optimiser nos sites de production

Nous essayons en permanence de limiter l'impact de nos opérations sur l'environnement. Il s'agit en outre d'initier une production sur site d'électricité à partir de l'énergie solaire et éolienne, de mettre en place des processus de fabrication de pointe et une certification complète selon la norme internationale ISO 14001 sur les systèmes de management environnemental. Ainsi, les performances environnementales s'en trouvent améliorées grâce aux économies réalisées en termes d'énergie, d'eau, de matériaux et de gestion des déchets.

Recycler pour de bon

Pour préserver l'environnement, la plupart de nos composants contiennent des matériaux recyclés ou renouvelables. Tous les véhicules Ford sont recyclables à au moins 85 % et valorisables à 95 % conformément à la norme ISO 22628. Nous reprenons notamment tout véhicule éligible en fin de vie. Tous nos points de reprise font l'objet d'une licence et doivent également répondre aux normes qualité supplémentaires de Ford pour la réception, le traitement et la récupération professionnelles des véhicules en fin de vie.

Cette brochure a été imprimée sur un papier à base de fibres provenant d'une exploitation forestière durable, blanchi selon un processus sans chlore. *Selon la charge utilisée et le processus de production. (Source : étude EUCAR CONCAWE.) Ford soutient la production durable de biocarburants.

FordCredit

Nous vous offrons la simplicité et le choix à travers une gamme étendue de produits et de services. Pour plus de détails, visitez le site www.ford.fr

Crédit Classique : souplesse et flexibilité. À ces financements d'une durée de 12 à 60 mois, vous pouvez associer l'entretien de votre véhicule ou une garantie valeur à neuf.

Location avec option d'achat*. Pour simplifier votre gestion, en comptabilisant vos loyers dans vos charges, vous décidez de votre apport initial, compensant un 1er loyer de 0% à 35%. Vous fixez la durée de location, de 24 à 60 mois.

Ford Business Partner : La location longue durée et gestion de parc avec services, met à votre disposition un ou plusieurs véhicules pour une durée et un kilométrage déterminés à l'avance. Notre entreprise s'acquitte d'un loyer prédéfini et restitue le véhicule en fin de contrat, se libérant ainsi des risques de revente. Par le biais de services associés à la location du ou des véhicules, Ford Business Partner vous assiste au quotidien dans la gestion de votre flotte automobile.

Ford Business Partner : le Fleet management ou gestion de parc. Notre entreprise souhaite rester propriétaire de sa flotte, sans avoir recours à la location longue durée pour ses véhicules. Nous gérons pour votre compte l'utilisation de vos véhicules par le biais des prestations choisies : entretien - réparations, carte carburant, véhicule de remplacement, remplacement des pneumatiques.

Ford Assurance Automobile : l'assurance qui vous ressemble. Pour vous, professionnel, Ford a développé un produit répondant précisément à vos besoins avec la possibilité, en formule "tous risques", de couvrir le matériel professionnel, les marchandises transportées, les aménagements professionnels ainsi que vos effets personnels et accessoires en cas d'accident, vol ou incendie, mais également de vous fournir un véhicule de remplacement de catégorie identique jusqu'à 8 jours en cas d'immobilisation prolongée de votre véhicule pour que vous puissiez poursuivre votre activité. Pour un devis personnalisé, n'hésitez pas à contacter notre numéro vert : 0800100542 (appel gratuit depuis un poste fixe).

Pour plus de détails, veuillez contacter votre concessionnaire spécialisé Ford local ou consultez le site www.ford.fr

• Voir conditions générales du contrat.

FordService

Les Services Club Pro* (pour Transit et Transit Connect exclusivement)

Services exclusifs offerts pendant les 2 premières années de la garantie Constructeur aux possesseurs d'un Transit ou Transit Connect :

• Assistance Ford en cas de panne : dépannage, remorquage de votre véhicule.
• Mise à disposition d'un véhicule de remplacement de catégorie équivalente* (maximum 4 jours).
• Acheminement des personnes et des marchandises dans la limite de 20 m³

Le Service Club Pro lors de vos opérations d'entretien annuel ou tous les 25 000 km : - Organisation de votre "rendez-vous Service" sur simple appel au n° vert : 0 800 005 005. - Mise à disposition d'un véhicule de remplacement.

Ford Protect - Contrat Longue Durée - Votre garantie après la garantie : un contrat longue durée jusqu'à la cinquième année, incluant une extension de l'assistance 24h/24 (durée ou kilométrage, au 1er terme échu)

Garantie Ford

Véhicule garanti par le Constructeur pendant les 2 ans qui suivent la date d'acquisition du véhicule neuf ; garantie 3 ans, 100 000 km pour le Ranger. Garantie anti-perforation de 6 à 12 ans selon les modèles*.

FordAssistance* - Vous dépanne 7 jours sur 7, 24h/24 au 0 800 005 005 (appel gratuit).

La Carte Ford - Pour régler vos dépenses automobiles courantes ou imprévues.

Carrosserie Agréée Ford - L'assurance de pièces d'origine et de méthodes de réparation Ford. Garantie 3 ans des réparations effectuées, pièces et main d'œuvre.

Contacts

Centre de Relations Clientèle Ford - Joignable au 09 70 808 775 pour tout renseignement.

Ford Rent - Location de véhicules particuliers et utilitaires. Rendez-vous sur www.fordrent.fr pour plus d'informations.

• Voir conditions générales du bon de commande du véhicule ou du dépliant Ford Assistance remis lors de la livraison du véhicule.

Gamme Ford

Ford Transit Kombi Ford Tourneo

Ford Transit Minibus (non commercialisé) Ford Tourneo Connect

	Empattement	Nombre de places	Longueur hors-tout (mm)	Hauteur hors-tout (mm)	Largeur hors-tout (mm)
Tourneo Connect	Court	5	4308	1814	1795
	Long	5 (8 en option)	4555	1981	1795
Tourneo	Court	8/9	4863	2000	1974
Transit Kombi	Court	8/9	4863	2000-2398	1974
	Moyen	8/9	5230	2000-2398	1974

*siège passager rabattu.

Ford Transit châssis simple cabine

Ford Transit châssis double cabine

	Empattement	Longueur carrossable maximum (m)	Charge totale (kg)	PTC (kg)	PTR (kg)
Transit chãssis simple cabine	Court	3.4	1780	3300	5000
	Moyen	4.2	1620-1925	3500	5500-6300
	Long	5,0	1630-1855	3500	5500-6300
	Long et porte-à-faux long	5,0	1570-1700	3500	5500-6300
Transit chãssis double cabine	Moyen	2.8	1590-1675	3500	5500-6300
	Long	3.7	1550-1635	3500	5500-6300
	Long et porte-à-faux long	3.7	1475-1605	3500	5500-6300

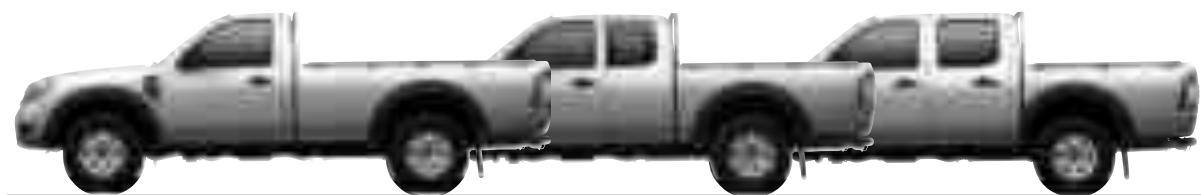

Ford Ranger

		Longueur de chargement (mm)	Largeur de chargement (mm)	Charge Utile (kg)	Poids Total en Charge (kg)	Poids Total Roulant Autorisé (kg)
Ranger Simple Cabine	4 x 4	2280	1456	1235	3010	6010
Ranger Super Cab	4 x 4	1753	1456	1150	2995	5995
Ranger Double Cabine	4 x 4	1530	1456	1070-1140	2985-2995	5985-5995

Empattement court

Kombi toit profilé

Empattement court

Kombi toit moyen

Empattement moyen

Kombi toit profilé

Empattement moyen

Kombi toit moyen

Dimensions (mm)

		300CP	300C	300MP	300M	330CP	330C	330M
A	Longueur hors-tout (sauf marchepied arrière)	4863	4863	5230	5230	4863	4863	5230
B	Largeur hors-tout (avec/sans rétroviseurs)	2374/1974	2374/1974	2374/1974	2374/1974	2374/1974	2374/1974	2374/1974
C	Hauteur hors-tout maxi	2000	2315	2000	2315	2083	2398	2397
D	Porte-à-faux avant	933	933	933	933	933	933	933
E	Empattement	2933	2933	3300	3300	2933	2933	3300
F	Porte-à-faux arrêté	997	997	997	997	997	997	997
G	Largeur d'ouverture porte(s) latérale(s)	1030	1030	1250	1250	1030	1030	1250
H	Largeur d'ouverture hayon/portes arrêté	1540	1540	1540	1540	1540	1540	1540
I	Largeur entre passages de roue	1390	1390	1390	1390	1390	1390	1390
J	Hauteur d'ouverture hayon/portes arrêté	1370	1666	1370	1666	1270	1566	1566
K	Largeur de chargement au plancher	1762	1762	1762	1762	1762	1762	1762
L	Hauteur d'ouverture porte(s) latérale(s)	1352	1600	1352	1600	1252	1500	1500
M	Hauteur interieure	1430	1745	1430	1745	1330	1645	1645
N	Longueur de chargement utile/maxi au plancher (sans sièges arrêté)	2462/2582	2462/2582	2829/2949	2829/2949	2462/2582	2462/2582	2829/2949
O	Hauteur de chargement en charge/à vide	619	619	596	596	732	732	715
	Volume du coffre à hauteur de la banquette arrêté (m³)	0.9	0.9	1.4	1.4	0.8	0.8	1.3
	Volume du coffre à hauteur du toit (m³)	1.4	1.7	2.1	2.6	1.3	1.6	2.5

Toutes les dimensions (en mm) sont sujettes à des tolérances de fabrication. Elles se rapportent à des modèles à niveau d'équipement minimum.

Disponibilité

= Standard. C = empattement long et porte-à-faux long - M = empattement moyen - P = toit profilé - le toit moyen n'est pas spécifique.

Poids

		Charge Utile (kg)	PTC (kg)	Poids à vide (kg)	Rapport de pont	PTR* (kg)	Charge remorquable* (kg)
300CP
2.2 TDCi 85 ch	Traction	1340	3000	1660	4,23	4500	2000
2.2 TDCi 115 ch – BV6	Traction	1340	3000	1660	4,36	5000	2000
2.2 TDCi 140 ch – BV6	Traction	1340	3000	1660	4,36	5000	2000
300C
2.2 TDCi 85 ch	Traction	1315	3000	1685	4,23	4500	2000
2.2 TDCi 115 ch – BV6	Traction	1315	3000	1685	4,36	5000	2000
2.2 TDCi 140 ch – BV6	Traction	1315	3000	1685	4,36	5000	2000
300MP
2.2 TDCi 85 ch	Traction	1260	3000	1740	4,23	4500	1700
2.2 TDCi 115 ch – BV6	Traction	1260	3000	1740	4,36	5000	2400
2.2 TDCi 140 ch – BV6	Traction	1260	3000	1740	4,36	5200	2400
300M
2.2 TDCi 85 ch	Traction	1230	3000	1770	4.23	4500	1700
2.2 TDCi 115 ch – BV6	Traction	1230	3000	1770	4.36	5000	2400
2.2 TDCi 140 ch – BV6	Traction	1230	3000	1770	4.36	5200	2400
330CP
2.4 TDCi 140 ch – BV6	Propulsion	1390	3300	1910	3.73/4.27	5300
330C
2.4 TDCi 140 ch – BV6	Propulsion	1365	3300	1935	3.73/4.27	5300
300M
2.4 TDCi 140 ch – BV6	Propulsion	1320	3300	1980	3.73/4.27	6000/6100

PTC = Poids Total en Charge. Poids à vide = Poids du véhicule avec les pleins de fluide sans conducteur, ni passager. PTR = Poids Total Roulant. Note : Ces poids, en kg, sont disponibles pour des véhicules standards. Ils peuvent varier en fonction des options équipant le véhicule. * Remorque freinée - Véhicule équipé d'un contrôle (sauf dérogation).

Consommation et rejet de CO2

	Rapport de pont	Rejet CO2(g/km)°	Consommation (l/km)°
			Urbain	Extra-Urbain	Combiné
Traction
2.2 Turbo Diesel 85 ch	4,23	208	9.2	6.5	7.5
2.2 Turbo Diesel 115 ch – BV6	4,36	208	9.8	6,3	7,5
2.2 Turbo Diesel 140 ch – BV6	4.36	208	9.8	6.3	7.5
Propulsion
2.4 Turbo Diesel 140 ch – BV6	4.27	285	13.9	9.0	10.8

Les rejets de CO2 en g/km et les valeurs de consommation en l/100 km correspondent aux résultats de tests officiellement homologués conformément à la directive européenne 80/1268/EEC modifiée. Les valeurs de rejets polluants et de consommation indiquées dans ce tableau ne sont pas une garantie exprimée ou implicite pour le véhicule de la classe en question. Tous ces chiffres sont basés sur des tests effectués sur des véhicules équipés de roues et pneumatiques standards. Les roues et pneumatiques fournis en option ou accessoire peuvent avoir une influence sur les rejets polluants et la consommation.

Moteurs

	Caracteristiques techniques	Puisance maximale	Couple maximum	Puisance fiscale
Traction
2.2 TDCi 852198 cm3	Diesel avec turbocompresseur / 4 cylindres en ligne, 16 soupapes, 4 par cylindre / Double arbre à cames en tête / Culasse aluminium / Système d'injection directe haute-pression multipoint à rampe commune (common rail) / Echangeur air-air / EGR électronique	85 ch / 63 kW à 3500 tr/mn	250 Nm à 1500-2200 tr/mn	7
2.2 TDCi 1152198 cm3	Diesel avec turbocompresseur à géométrie variable / 4 cylindres en ligne, 16 soupapes, 4 par cylindre / Double arbre à cames en tête / Culasse aluminium / Système d'injection directe haute-pression multipoint à rampe commune (common rail) / Echangeur air-air / EGR électronique	115 ch / 85 kW à 3500 tr/mn	300 Nm à 1800-2000 tr/mn	8
2.2 TDCi 1402198 cm3	Diesel avec turbocompresseur à géométrie variable / 4 cylindres en ligne, 16 soupapes, 4 par cylindre / Double arbre à cames en tête / Culasse aluminium / Système d'injection directe haute-pression multipoint à rampe commune (common rail) / Echangeur air-air / EGR électronique	140 ch / 103 kW à 3500 tr/mn	350 Nm à 1600 tr/mn	9
Propulsion
2.4 TDCi 1402402 cm3	Diesel avec turbocompresseur à géométrie variable / 4 cylindres en ligne, 16 soupapes,4 par cylindre / Double arbre à cames en tête / Culasse aluminium/Système d'injection directe haute pression multipoint à rampe commune (common rail) / Echangeur air-air / EGR électronique	140 ch / 103 kW à 3500 tr/mn	375 Nm à 2000 tr/mn	11

Note : Un filtre à particules est disponible en option sur ces moteurs.

Spécifications mécaniques

	Kombi
	300CP	300MP	330CP	330M
	300C	300M	300C	Propulsion
	Traction	Traction	Propulsion
Freins
Circuit double avec ABS électronique et répartiteur électronique de freinage (EBD). Disques à l'avant (ventilés) et à l'arrête	●	●	●	●
Réserveir
80 litres	●	●	●	●
Direction
Direction assistée	●	●	●	●
Suspension
A l'avant: système à roues indépendantes de type MacPherson, ressorts hélicoïdaux, barre stabilisatrice et amortisseurs à gaz	●	●	●	●
A l'arrête: ressorts à lames et amortisseurs à gaz	●	●	●	●
Boîte de vitesses
Boîte 5 vitesses manuelle - moteur 2.2 I 85 ch	●	●
Boîte 6 vitesses manuelle - moteurs 2.2 I 115 ch et 140 ch	●	●
Boîte 6 vitesses manuelle - moteurs 2.4 I 140 ch			●	●
Transmission du mouvement
Aux roues avant	●	●
Aux roues arrêté			●	●
Aux roues avant et arrêté (4X4)			○	○
Rapport de pont
4,23 - 2.2 I 85 ch	●	●
4,36 - 2.2 I 115 ch et 140 ch	●	●
3,73 - 2.4 I 140 ch			●	●
4.27 - 2.4 I 140 ch			●	●
Diamètre de braquage
Entre trottoirs 10,8 m, entre murs 11,4 m	●		●
Entre trottoirs 11,9 m, entre murs 12,5 m		●		●
Alternateur
150A	●	●	●	●

Spécifications mécaniques

	Kombi
	300CP	300MP	330CP	330M
	300C	300M	300C	Propulsion
	Traction	Traction	Propulsion
Batterie
1 batterie 70 Ah	●	●
2 batteries 70 Ah	○	○	●	●
1 batterie 70 Ah + 1 batterie accessoires 75 Ah	○	○	○	○
1 batterie 70 Ah + 2 batteries accessoires 75 Ah (siège passager avant simple uniquement)	○	○	○	○
Pneumatiques et roues
195/70R 15C sur roue 5.5" X 15"	●	●
215/75R 16C sur roues 5.5"X16"			●	●
Jantes alliage 5.5" x 16" avec pneumatique 185/75R16 ou 205/65R16	○	○
Pneumatiques Michelin	○	○

Sécurité et protection

	Kombi
	300CP	300MP	330CP	300M
	300C	300M	330C	Propulsion
	Traction	Traction	Propulsion
Sécurité
Aide au démarrage en côte (HLA)*	●	●	●	●
ABS électronique et répartiteur électronique de freinage (EBD)	●	●	●	●
ESP et antipatinage*	●	●	●	●
Airbag conducteur	●	●	●	●
Airbag passager	●	●	●	●
Airbags latéraux - siège passager avant simple uniquement	○	○	○	○
Ceintures de sécurité 3 points, régiable conducteur	●	●	●	●
Protection
Alarmé périmétrique	○	○	○	○
Antidémarrage	●	●	●	●
Bouchon de réservoir fermant à clé	●	●	●	●
Capot verrouillable à clé	●	●	●	●
Double verrouillage central à commande à distance	●	●	●	●
Double verrouillage central à commande à distance - combinaisons de déverrouillage particulières	○	○	○	○
N° de série visible de l'extérieur	●	●	●	●
Serrures haute sécurité	●	●	●	●

● = Standard, ○ = Option, □ = Pack *Non disponible avec option 4X4

Équipements extérieurs

	Kombi
	300CP	300MP	330CP	330M
	300C	300M	330C	Propulsion
	Traction	Traction	Propulsion
Apparance et style
Cache-moyeux	●	●	●	●
Calandre et partie centrale du pare-choc avant couleur carrosserie avec phares antibrouillard	○□	○□	○□	○□
Enjoliveurs de roue	□	□	□	□
Pare-chocs gris enveloppants avant et arrêté	●	●	●	●
Peinture métallisée	○	○	○	○
Peinture spéciale	○	○	○	○
Protections latérales étroites	○	○	○	○
Fonctionnel
Aide au stationnement - détector de recul (compend le marchepied de pare-chocs) – incompatible avec crochet d'attelage	○	○	○	○
Allumage automatique des feuys	□	□	□	□
Crochet d'attelage avec prise électrique 13 broches – incompatible avec détector de recul, marchepied de pare-chocs et marchepied central	○	○	○	○
Crochet de remorquage à l'avant et à l'arrêté	●	●	●	●
Dégivrage des vitres sur portes arrêtées vitrées battantes	●	●	●	●
Essuie-glaces avant automatiques à détector de pluie	□	□	□	□
Hayon arrêté vitré avec dégivrage - toit profilé	○	○	○
Lave/essue-glace avant à deux vitesses et balayage intermittent	●	●	●	●
Lave/essue-glace arrêté avec déclanchement automatique en marche arrêté	○	○	○	○
Lève-vitres avant électriques	●	●	●	●
Marchepied central arrêté – incompatible avec aide au stationnement, crochet d'attelage ou marchepied de pare-chocs	○	○	○	○
Marchepied de pare-chocs arrêté – incompatible avec crochet d'attelage ou marchepied central	○	○	○	○
Pare-brise chauffant	□	□	□	□
Pare-brise feuilleté	●	●	●	●
Porte d'accès latéralde croîtée coulissante avec emmarchement	●	●	●	●
Porte d'accès latéralgauche coulissante avec emmarchement – de série sur 300MP	○	○	○	○
Portes arrêtées vitrées battantes à ouverture 90°/180°	●	●	●	●
Portes arrêtées vitrées battantes à ouverture 90°/180°/256° – empâttement moyen – incompatible avec lave/essue-glaces arrêté		○		○
Rétrouviseurs extérieurs double vision réglables électriquement et dégivrats	○□	○□	○□	○□
Vitres coulissantes sur porte latéralde roite	○	○	○	○
Vitre coulissante sur porte latéralgauche ou sur panneau latéral derrière conducteur	○	○	○	○
Vitres teintées	●	●	●	●
Eclairage
Phares halogènes, répétiteurs latéraux, feu arrêté de brouillard, feu de recul	●	●	●	●
Réglage des phares en hauteur	●	●	●	●
Phares anti-brouillard avant	○□	○□	○□	○□
3ème feu stop	●	●	●	●
Packs d'options
Pack Style – calandre couleur carroserie, phares antibrouillard,,enjoliveurs de roue et protections latérales étroites	○	○	○	○
Pack Vision – allumage automatique des feuys, pare-brise chauffant, essue-glaces avant automatiques à détector de pluie, rétroviseurs extérieurs chauffants, phares anti-brouillard avant	○	○	○	○

Équipements intérieurs

	Kombi
	300CP	300MP	330CP	330M
	300C	300M	330C	Propulsion
	Traction	Traction	Traction	Traction
Système Audio
Connexion MP3 dans vide-poche devant passager	●	●	●	●
Système audio CD stéréo 6000 RDS 2 haut-parleurs et commande au volant	●	●	●	●
Système de navigation TravelPilotFX® (GPS) – incompatible avec système audio CD 6006	○	○	○	○
Système à commande vocale et kit Bluetooth®	○□	○□	○□	○□
Garnissage
Garnissage des panneaux latéraux	●	●	●	●
Garnissage du pavillon de cabine	●	●	●	●
Garnissage du pavillon arrière	●	●	●	●
Pannaaux de portes avant moulés avec poignée de rappel et bac de rangement	●	●	●	●
Tapis de cabine en caoutchou renforcé	●	●	●	●
Tapis de compartment arrêté en caoutchou pastillé	●	●	●	●
Eclairage interieur
2 plafonniers de cabine	●	●	●	●
2 plafonniers de compartment arrêté	●	●	●	●
Instrumentation et commande
Console supplémentaire 2 DIN	○	○	○	○
Contrôlegate numérique (compend la batterie renforcée)	○	○	○	○
Commandes de chauffage/ventilation éclairées – soufflierie à 3 vitesses avec sélection de température, de répartition d'air et de recirculation. Quatre ouïes d'élation régables et deux fixes orientées sur les vitres de porte	●	●	●	●
Commandes au volant des clignotants, des frais de croisement, des phares et des essuie-glaces	●	●	●	●
Indicateurs de vitesse, de niveau de carburant, de température moteur - Compte-tours	●	●	●	●
Ordinateur de bord	○□	○□	○□	○□
Régulateur de vitesse avec volant 4 branches aluminium gainé cuir	○□	○□	○□	○□
Témoins de pression d'huile, de charge batterie, de clignotants, de préchauffage, de frais de route, de démarrage, de circuit de freinage, d'ABS, d'antipatinage et d'airbag	●	●	●	●
Totalisateur kilométrique et totalisateur kilométrique journalier	●	●	●	●
Sièges
Banquette avant deux passagers à dossier fixe avec appuiè-tête	●	●	●	●
Deuxième et troisisièmerangées – banquette trois places avec appuiè-tête régiable à chaque place, déposable et à dossier repliable (troisièmerangée)	●	●	●	●
Deuxième et troisisièmerangées – suppression	○	○	○	○
Troisièmerangées – suppression	○	○	○	○
Garnissage tissu Tomy	●	●	●	●
Garnissage vinyle – banquette passager avant 2 places uniquement	○	○	○	○
Siège conducteur à dossier inclinable et appuiè-tête régiable, régiable avant/àrrière, à assise régiable et accoudoir coté droit	●	●	●	●
Siège passager avant à dossier inclinable et appuiè-tête régiable, régiable avant/àrrière et accoudoir coté gauche	○	○	○	○

Équipements intérieurs

	Kombi
	300CP	300MP	330CP	330M
	300C	300M	330C	Propulsion
	Traction	Traction	Propulsion
Confort et rangement
Air conditionné avant	○□	○□	○□	○□
Air conditionné avant et arrêté	○	○	○	○
Espace de rangement avec tablette au dessus du milieu de la planche de bord	●	●	●	●
Espace de rangement avec couvercle sur la planche de bord devant le conducteur et les passagers	●	●	●	●
Montre digitale	●	●	●	●
Pare-soleil orientables	●	●	●	●
2 Porte-bouteilles latéraux intégrés à la planche de bord	●	●	●	●
2 Porte-gobelets double escamtables aux extrémités de la planche de bord	●	●	●	●
Prise 12 V au milieu de la planche de bord	●	●	●	●
Rétroviseur interieur jour/nuit	●	●	●	●
Vide-poche dans la planche de bord en face des passagers (sauf airbag passager)	●	●	●	●
Vide-poche grande capacité dans les portes	●	●	●	●
Coffre
Garnissage des panneaux latéraux	●	●	●	●
Tapis caoutchouc avec crochets d'arrimage	●	●	●	●
Packs d'options
Cool Pack Phone – air conditionné avant, système à commandes vocales et kit Bluetooth®, rétroviseurs extérieurs électriques et dégivrats	○	○	○	○
Pack Voyageur – régulateur de vitesse et ordinateur de bord	○	○	○	○
Pack fumeur (allume-cigare)	○	○	○	○

A	Longueur hors-tout (sauf marchepied arrêté)	4863
B	Largeur hors-tout (avec/sans rétroviseurs)	2374/1974
C	Hauteur hors-tout*	1889/1997
D	Porte-à-faux avant	933
E	Empattement	2933
F	Porte-à-faux arrêté	997
G	Largeur d'ouverture porte(s) latérale(s)	1030
H	Largeur d'ouverture hayon/portes arrêté	1540
I	Largeur entre passages de roue	1390
J	Hauteur d'ouverture hayon/portes arrêté	1370
K	Largeur de chargement au plancher	1762
L	Hauteur d'ouverture porte(s) latérale(s)	1352
M	Hauteur intérieure	1430
N	Longueur de chargement au plancher (sans sièges arrêté)	2582
O	Hauteur de chargement en charge/à vide	538/619

Toutes les dimensions (en mm) sont sujettes à des tolérances de fabrication. Elles se rapportent à des modèles à niveau d'équipement minimum. *En fonction de la charge du véhicule.

Disponibilité

Tourneo Limited

Traction
2.2 Turbo Diesel 115 ch – BV6	●
2.2 Turbo Diesel 140 ch – BV6	●

= Standard.

Poids

		Charge Utile (kg)	PTC (kg)	Poids à vide (kg)	Rapport de pont	PTR* (kg)	Charge/remorquable* (kg)
Tourneo Limited
2.2 TDCi 115 ch – BV6	Traction	950	2800	1850	4,36	4800	2000
2.2 TDCi 140 ch – BV6	Traction	950	2800	1850	4,36	4800	2000

PTC = Poids Total en Charge. Poids à vide = Poids du véhicule avec les pleins de fluide sans conducteur, ni passager. PTR = Poids Total Roulant. Note : Ces poids, en kg, sont disponibles pour des véhicules standards. Ils peuvent varier en fonction des options équipant le véhicule. *Remorque freinée - Véhicule équipé d'un contrôle (sauf dérogation).

Moteurs

	Caracteristiques techniques	Puisance maximale	Couple maximum	Puisance fiscale
2.2 TDCi 1152198 cm3	Diesel avec turbocompresseur à géométrie variable / 4 cylindres en ligne, 16 soupapes, 4 par cylindrel/ Double arbre à cames en tête / Culasse aluminium / Système d'injection directe haute-pression multipoint à rampe commune (common rail) / Echangeur air-air / EGR électronique	115 ch/85 kwà 3500 tr/mn	300 Nmà 1800-2000tr/mn	8
2.2 TDCi 1402198 cm3	Diesel avec turbocompresseur à géométrie variable / 4 cylindres en ligne, 16 soupapes, 4 par cylindrel/ Double arbre à cames en tête / Culasse aluminium / Système d'injection directe haute-pression multipoint à rampe commune (common rail) / Echangeur air-air / EGR électronique	140 ch/103 kWà 3500 tr/mn	350 Nmà 1600 tr/mn	9

Consommation et rejet CO2

	Rapport de pont	Rejet CO2(g/km)°	Consommation (l/km)°
			Urbain	Extra-urbain	Combiné
Ford Tourneo
2.2 Turbo Diesel 115 ch – BV6	4,36	208	9.8	6,0	7,6
2.2 Turbo Diesel 140 ch – BV6	4.36	208	9.8	6.0	7.6

Les rejets de CO2 en g/km et les valeurs de consommation en l/100 km correspondent aux résultats de tests officiellement homologués conformément à la directive française 80/1268/EEC modifiée. Les valeurs de rejets polluants et de consommation indiquées dans ce tableau ne sont pas une garantie expresse ou implicite pour le véhicule de la classe en question. Tous ces chiffres sont basés sur des tests effectués sur des véhicules équipés de roues et pneumatiques standards. Les roues et pneumatiques fournis en option ou accessoire peuvent avoir une influence sur les rejets polluants et la consommation.

Spécifications mécaniques

	Tourneo Limited
Freins
Circuit double avec ABS électronique et répartiteur électronique de freinage (EBD). Disques à l'avant (ventilés) et à l'arrière	●
Réservoir
80 litres	●
Direction
Direction assistée	●
Suspension
A l'avant: système à roues indépendantes de type MacPherson, ressorts hélicoïdaux, barre stabilisatrice et amortisseurs à gaz	●
A l'arrière: ressorts à lames et amortisseurs à gaz	●
Boîte de vitesses
Boîte 6 vitesses manuelle	●
Transmission du mouvement
Aux roues avant	●
Rapport de pont
4,36	●
Diamètre de braquage
Entre troitoirs 10.8 m, entre murs 11.4 m	●
150A	●
Batterie
1 batterie 70 Ah	●
2 batteries 70Ah	○
1 batterie 70 Ah + 1 batterie accessoires 75 Ah	○
1 batterie 70 Ah + 2 batteries accessoires 75 Ah (siège passager avant simple uniquement)	○
Pneumatiques
Jantes alliage 5.5" x 16" avec pneumatique 185/75R16	●
Pneumatiques Michelin	○
= Standard, = Option.
Sécurité et protection
	Tourneo Limited
Sécurité
Aide au démarrage en côte (HLA)	●
ABS électronique et répartiteur électronique de freinage (EBD)	●
ESP et antipatinage	●
Airbag conducteur	●
Airbag passager	●
Airbags latéraux - siège passager avant simple uniquement	○
Ceintures de sécurité 3 points, régiable conducteur	●
Protection
Alarmé périmétrique	○
Antidémarrage	●
Bouchon de réserve fermant à clé	●
Capot verrouillable à clé	●
Double verrouillage central double à commande à distance	●
Double verrouillage central double à commande à distance – combinaison de verrouillage particulières	○
N° de série visible de l'extérieur	●
Serrures haute sécurité	●

Équipements extérieurs

	Tourneo Limited
Apparance et style
Baguettes de protections latérales	●
Calandre et partie centrale du pare-choc avant couleur carrosserie avec phares antibrouillard	●
Pare-chocs gris enveloppants avant et arrêtè	●
Peinture métallisée	○
Peinture spéciale	○
Fonctionnel
Aide au stationnement - détecteur de recul (compend le marchepied de pare-chocs) - incompatible avec crochet d'attelage	○
Allumage automatique des feuels	●
Crochet d'attelage avec prise électrique 13 broches - incompatible avec détecteur de recul, marchepied de pare-chocs et marchepied central	○
Crochet de remorquage à l'avant et à l'arrêtè	●
Dégivrage rapide du parebrise	●
Essuie-glaces avant automatiques à détecteur de pluie	●
Hayon arrêtè vitré avec dégivrage	●
Lave/essuie-glace avant à deux vitesses et balayage intermittent	●
Lave/essuie-glace arrêtè avec déclanchement automatique en marche arrêtè	○
Lève-vitres avant électriques	●
Marchepied central arrêtè - incompatible avec aide au stationnement, crochet d'attelage ou marchepied de pare-chocs	○
Marchepied de pare-chocs arrêtè - incompatible avec crochet d'attelage ou marchepied central	○
Pare-brise feuilleté	●
Pare-brise chauffant	●
Portes d'accès latérales droite et gauche coulissantes avec emmarchement	●
Portes arrêtè vitrées battantes à ouverture \(90^{\circ}/180^{\circ}\)	○
Rétrouviseurs extérieurs double vision régibles electrométrique et dégivrats	●
Vitres coulissantes sur porte latérale droite	●
Vitre coulissante sur porte latérale gauche	●
Vitres teintées	●
Eclairage
Allumage automatique des feuels	●
Phares anti-brouillard avant	●
Phares halogènes, répétièurs latéraux, feu arrêtè de brouillard, feu de recul	●
Réglage des phares en hauteur	●
3ème feu stop	●

Équipements intérieurs

	Tourneo Limited
Système Audio
Connexion MP3 dans vide-poche devant passager	●
Système audio CD stéreo 6006 RDS 2 haut-parleurs, commande au volant et chargeur frontal 6 CD - incompatible avec système de navigation TravelPilot FX	●
Système de navigation TravelPilotFX® (GPS) - système audio CD 6006 remplaçé par système audio 6000	○
Système à commande vocale et kit Bluetooth®	●
Garnissage
Garnissage des panneaux latéraux arrêté "premium"	●
Garnissage du pavillon de cabine	●
Garnissage du pavillon arrêté	●
Panneaux de portes avant moulés avec poignée de rappel et bac de rangement	●
Plancher recouvert de moquette	●
Eclairage interieur
2 plafonniers de cabine	●
2 plafonniers de compartment arrêté	●
Instrumentation et commande
Contrôleraphe numérique (compend la batterie renforcée)	○
Commandes de chauffage/ventilation éclairées - soufflerie à 3 vitesses avec sélecteur de température et de répartition d'air. Quatre ouies d'aération régables et deux fixes orientées sur les vitres de porte	●
Commandes au volant des clignotants, des frais de croisement, des phares et des essue-glaces	●
Indicateurs de vitesse, de niveau de carburant, de température moteur - Compte-tours	●
Ordinateur de bord	●
Régulateur de vitesse avec volant 4 branches aluminium gainé cuir	●
Témoins de pression d'huile, de charge batterie, de clignotants, de préchauffage, de frais de route, de démarrage, de circuit de freinage, d'ABS, d'antipatinage et d'airbag	●
Totalisateur kilométrique et totalisateur kilométrique journalier	●
Sièges
Banquete deux passagers avant à dossier fixe avec appuiè-tête	○
Deuxième et troisîme rangiées - banque trois places avec appuiè-tête régliable à chaque place à dossier repliable (troisième rangiée)	●
Garnissage velours "Kado"	●
Siège conducteur chauffant à dossier inclinable et appuiè-tête régliable, régliable avant/arrière, à assise régliable et accoudoir coté droit et à réglage lombaire	●
Siège passager chauffant à dossier inclinable et appuiè-tête régliable, régliable avant/arrière, à assise régliable et accoudoir coté droit et à réglage lombaire	●

Équipements intérieurs

	Tourneo Limited
Confort et rangement
Air conditionné avant et arrêté	●
Boîte à gants de grande dimension pour dossiers suspendus et classeur A4 devant les passagers	●
Espace de rangement avec tablette au dessus du milieu de la planche de bord	●
Espace de rangement avec couvercle sur la planche de bord devant le conducteur et les passagers	●
Montre digitale	●
Pare-soleil orientables	●
2 Porte-bouteilles latéraux intégrés à la planche de bord	●
2 Porte-gobelets double escamtables aux extrémités de la planche de bord	●
Prise 12 V au milieu de la planche de bord	●
Rétrouviseur interieur jour/nuit	●
Vide-poche grande capacité dans les portes	●
Coffre
Garnissage des panneaux latéraux	●
Moquette au plancher	●
Pack d'options
Pack fumeur (allume-cigare)	○

Coloris et garnissages

Garnissage des sièges, couleur de garnissage, peintures non métallisées, peintures métallisées*

		Rouge Colorado	Blanc Glacier	Bleu Abyssse	Gris Iunaire	Noir Scala	Rouge tango	Gris basalte	Beige Ténéré	Bleu océan	Gris Avalon
Transit Kombi
Tissu Tomy	Lichen	●	●	●	○	○	○	○	○	○	○
Tourneo Limited
Velours Kado	Lichen	●	●	●	○	○	○	○	○	○	○

De nombreuses peintures spéciales sont disponibles en usine afin

de répondre à vos besoins spécifiques.

Remarque : les images de véhicules sont utilisées pour l'illustration des couleurs de carrosserie et peuvent ne pas correspondre au véhicule décrit. Les couleurs et les garnitures reproduites dans cette brochure peuvent différer des couleurs réelles en raison des limites du procédé d'impression utilisé.

*La peinture métallisée est une option payante.

2

:

6

7

9

10

12 10

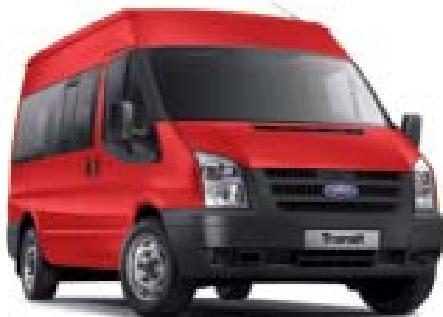

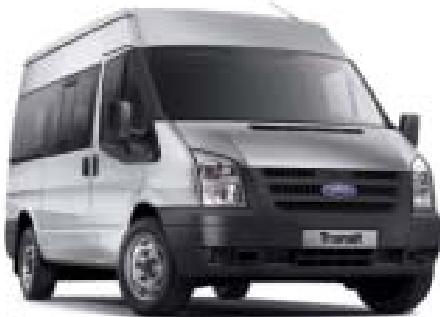

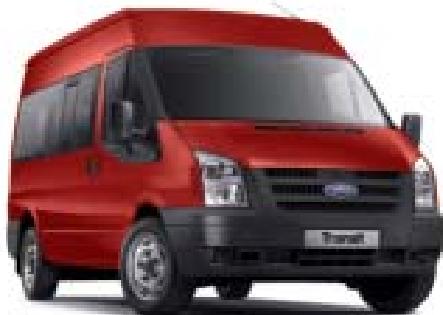

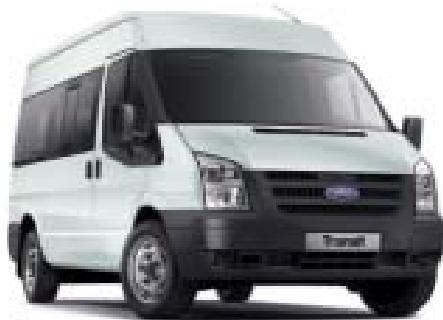

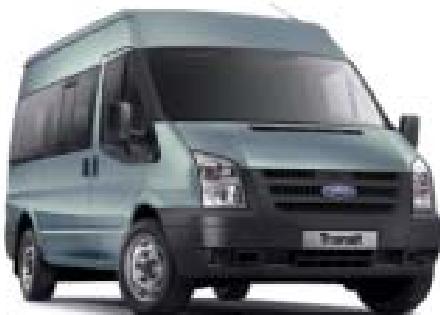

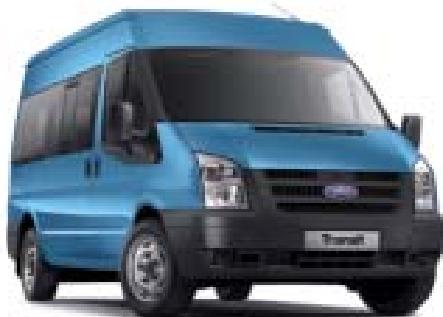

Teintes classiques

1 Rouge Colorado 2 Blanc glacier 3 Bleu Abysse 4 Gris lunaire* 5 Noir Scala*

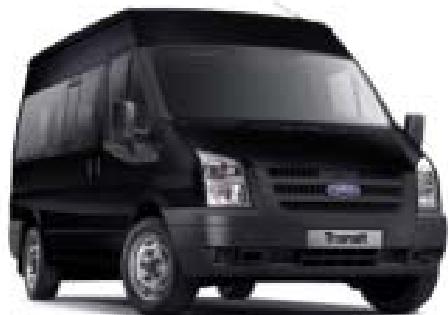

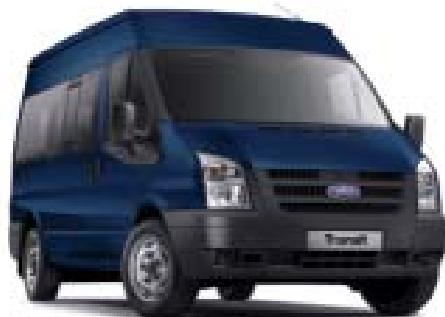

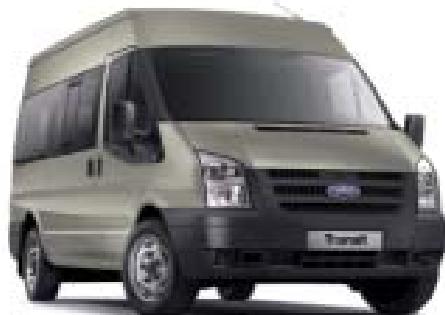

Teintes contemporaines

6 Rouge tango 7 Gris basalte 8 Beige Ténéré 9 Bleu océan 10 Gris Avalon 11. Dines O'Gorman 11 Bleu de Chine 12 Bleu Lagon*†

†Printemps 2010

• Peinture métallisée (option payante)

Il se peut que la teinte que vous sélectionnez soit la teinte de toute société pour les années à venir. En conséquence, nous vous recommandons de sélectionner une de nos teintes classiques ou, si vous souhaitez une teinte particulière pour votre flotte, d'en parler à ce concessionnaire qui vous proposera une teinte spécifique parmi les 100 teintes spéciales disponibles (SVO). Les teintes contemporaines reflètent les dernières tendances et le terme de couleurs automobiles mais peuvent être supprimées de l'offre Ford à court terme.

5

8

11

Ford Transit Kombi

Tissu de siècle Tomy couleur lichen

Ford Transit Kombi

Siège vinyle couleur lichen (option)

Ford Tourneo Limited

Siège velours Kado couleur lichen

Ford en France, c'est le professionnalisme d'un réseau de Concessionnaires et de Réparateurs Agréés, d'une usine de production à Bordeaux, de trois centres de formation technique et d'un centre de logistique de pièces de rechange dans l'Oise. Ford en France, c'est le professionnalisme d'un réseau de Concessionnaires et de Réparateurs Agréés, d'une usine de production à Bordeaux, de trois centres de formation technique et d'un centre de logistique de pièces de rechange dans l'Oise.

Lorsque cette brochure ne vous sera plus utile, pensez à la faire recycler.

Ford recommande BP.

Publié par Ford Motor Company Limited,

Enregistré en Angleterre No. 235446.

BJN 306305. FoE F48E.

PN 977515/1109/5m/FRA fr.

Octobre 2009
