MAGICOLOR 4750EN - Imprimante laser couleur KONICA MINOLTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante laser couleur A4
Marque	Konica Minolta
Modèle	Magicolor 4750EN
Dimensions (L x P x H)	419 x 523 x 330 mm
Poids (sans consommables)	21,3 kg
Alimentation électrique	220-240 V, 50-60 Hz
Consommation (impression)	Environ 460 W
Consommation (veille)	Moins de 34 W
Vitesse d'impression (couleur et N&B)	Jusqu'à 30 ppm
Temps de première page	12,9 secondes (couleur et N&B)
Résolution maximale	600 x 600 dpi x 3 bit
Processeur	800 MHz
Mémoire standard	256 Mo (extensible à 768 Mo)
Émulations	PCL6, PCL5e/c, PostScript3, XPS2
Interfaces	Ethernet Gigabit, USB 2.0, port USB avant
Capacité papier standard	250 feuilles (bac principal) + 100 feuilles (bac multiformats)
Capacité papier maximale	850 feuilles (avec bac optionnel 500 feuilles)
Grammage supporté	60 à 210 g/m²
Formats supportés	A4, A5, A6, B5, Letter, Legal, enveloppes, étiquettes
Impression recto-verso	Non (disponible sur modèle DN)
Consommables initial	Toner 2000 pages, tambour 30000 pages
Volume mensuel recommandé	1100 pages (max 120000 pages)
Niveau sonore (impression)	54 dB
Garantie	1 an sur site

FOIRE AUX QUESTIONS - MAGICOLOR 4750EN KONICA MINOLTA

Comment installer les cartouches de toner ?

Ouvrez le capot avant, insérez chaque cartouche de toner dans la fente correspondante (Cyan, Magenta, Jaune, Noir) jusqu'au déclic. Refermez le capot. L'imprimante initialisera automatiquement les consommables.

Comment résoudre un bourrage papier ?

Ouvrez le capot avant et retirez le tambour. Tirez délicatement sur le papier coincé. Vérifiez également le bac d'alimentation et l'unité de sortie. Réinsérez le tambour et refermez.

Comment configurer l'imprimante en réseau ?

Connectez le câble Ethernet au port RJ45 de l'imprimante et à votre routeur. Sur le panneau de contrôle, allez dans Menu > Réseau > Configuration TCP/IP et activez DHCP ou saisissez une adresse IP statique.

Quels types de papier sont compatibles ?

L'imprimante accepte le papier ordinaire (60-90 g/m²), papier recyclé, papier épais (jusqu'à 210 g/m²), enveloppes, étiquettes, cartes postales et papier brillant. Formats du A6 au A4.

Comment remplacer le tambour d'impression ?

Ouvrez le capot avant, retirez l'ancienne cartouche de tambour (une par couleur) en déverrouillant le levier. Insérez la nouvelle cartouche de tambour jusqu'au déclic, puis refermez le capot.

Comment imprimer en mode économique ?

Dans les paramètres d'impression du pilote, sélectionnez l'option 'Mode économique' ou réglez la qualité sur 'Brouillon'. Cela réduit la consommation de toner jusqu'à 50%.

Comment nettoyer l'imprimante ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. Pour les rouleaux, utilisez un chiffon légèrement humide. N'utilisez jamais de solvants ou d'aérosols. Consultez la notice pour les procédures de nettoyage interne.

Que faire si l'imprimante ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché à l'imprimante et à une prise secteur fonctionnelle. Assurez-vous que l'interrupteur d'alimentation à l'arrière est en position 'I'. Si le problème persiste, contactez le support technique.

Comment mettre à jour le firmware ?

Téléchargez le fichier de mise à jour depuis le site de Konica Minolta. Connectez-vous à l'interface Web de l'imprimante via son adresse IP, allez dans 'Maintenance' puis 'Mise à jour du firmware' et sélectionnez le fichier.

Où trouver les pièces détachées ?

Les pièces détachées (toner, tambour, unité de fusion) sont disponibles auprès des revendeurs agréés Konica Minolta ou sur leur site web. Utilisez les références indiquées dans la notice pour commander.

MODE D'EMPLOI MAGICOLOR 4750EN KONICA MINOLTA

La couleur haute performances

Rapidité et polyvalence en couleur

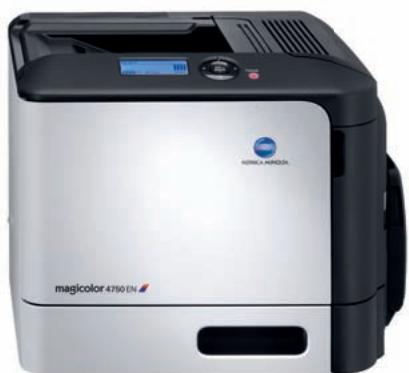

Voulez-vous une solution pour imprimer rapidement vos documents couleur, directement sur votre bureau ? Choisissez la magicolor 4750EN ou la magicolor 4750DN ! Légères et peu encombrantes, ces imprimantes répondent à la perfection à tous les besoins d'impression d'un petit bureau et vous offrent une impression réseau efficace de 30 pages par minute, en couleur comme en noir & blanc. La première page étant imprimée en seulement 12,9 secondes, vous allez pouvoir produire des documents d'une simple page jusqu'aux courts tirages et tout cela à moindre coût et sans perte de temps.

Configuration	magicolor 4750EN	magicolor 4750DN
Recto-verseo		X
Magasin papier optionnel de 500 feuilles	X	X

magicolor 4750EN magicolor 4750DN standard

Concentré de productivité

De conception légère et compacte, les magicolor 4750EN et magicolor 4750DN sont des imprimantes réseau qui produisent 30 pages par minute, que ce soit en couleur ou en noir & blanc. Dotées d'une unité recto-verso intégrée, la magicolor 4750DN imprime en recto-verso à pleine vitesse et avec une fiabilité optimale, en occupant aussi peu d'espace que la magicolor 4750EN. Les deux périphériques sont remarquablement équipés et contiennent un processeur cadencé à 800 MHz, 256 Mo de mémoire vive et une connexion Ethernet Gigabit. Une option peut également leur être ajoutée pour la prise en charge du format XPS. Et si vous imprimez fréquemment de gros tirages, il suffit d'équiper l'imprimante d'un bac papier optionnel qui renforcera son efficacité sans exiger d'espace supplémentaire.

magicolor 4750DN

magicolor 4750DN

avec bac papier optionnel

Qualité et économique

Le toner Simitri® HD des magicolor 4750EN et 4750DN garantit une qualité d'impression remarquable. Les particules ultra fines et uniformes de ce toner polymérisé produisent des images plus lisses et plus naturelles, avec des dégradés plus riches et du texte parfaitement net. De plus, les impressions durent plus longtemps, y compris au niveau des piures.

Sur ces imprimantes, qualité et économie sont compatibles! Un mode d'économie de toner efficace les rend en effet extrêmement économes et vous permet d'économiser jusqu'à 50 % de toner lorsque vous imprimez des brouillons ou vos propres documents, par exemple. L'imprimante utilise moins de toner pour les images et les illustrations tandis que le texte reste net et parfaitement lisible.

Les caractéristiques économiques de la magicolor 4750EN et de la magicolor 4750DN sont renforcées par deux modes d'économie d'énergie. En mode veille, l'imprimante réduit sa consommation électrique mais reste prête à imprimer instantanément. Vous pouvez en outre la programmer pour qu'elle passe en mode désactivé au bout d'un certain temps. Ceci vous permet d'économiser un maximum d'énergie quand vous n'utilisez pas l'imprimante, avec un préchauffage minime avant l'impression.

Flexibilité de la gestion papier

Le bac papier standard de la magicolor 4750EN et de la magicolor 4750DN offre une flexibilité optimale en matière de gestion du papier. Il peut contenir des feuilles de formats et de grammages divers : du A6 au A4 et de 60 à 210 g/m². L'unité recto-verso de la magicolor 4750DN accepte les mêmes grammages en A4. Le bac papier optionnel permet de porter à 850 feuilles la capacité papier des deux imprimantes. Cette flexibilité avantageuse facilite l'impression de la correspondance quotidienne, des présentations, des prospectus, des étiquettes et des enveloppes. Vous pouvez créer des travaux spéciaux comme le mode poster, qui permet d'imprimer une version grand format d'une même image sur un maximum de 16 feuilles A4.

Facilité d'utilisation bien réelle

Le comportement de l'utilisateur est l'un des principaux atouts des magicolor 4750EN et 4750DN. Dotées d'un écran rétro-éclairé et de touches explicites, leur utilisation est très simple. Ne vous souciez pas du toner : il suffit de vérifier sur votre PC. Lorsqu'il devient nécessaire de changer la cartouche, la simplicité de l'opération vous suprendra. Le port USB optionnel permet d'imprimer directement des fichiers, de façon très pratique. Et votre imprimante couleur gagne encore en facilité d'utilisation si vous l'équipez de la connexion sans fil optionnelle.

Protection de l'environnement

Konica Minolta prend le respect de l'environnement très à cœur et s'est engagé à réduire l'impact de ses produits à tous les stades de leur cycle de vie. La production des toners polymérisés Simitri® HD génère beaucoup moins de CO² que celle des toners en poudre classiques. De plus, le toner Simitri® HD fonctionne avec une température de fusion beaucoup plus basse, ce qui représente jusqu'à 15 % d'économie d'énergie à chaque impression. Quant au programme Clean Planet de Konica Minolta, il permet de recycler gratuitement les cartouches de toner usagées. Les cartouches récupérées sont recyclées de façon propre et efficace, en préservant les précieuses ressources de la planète.

Simitri HD

Caractéristiques de l'imprimante

Système d'impression

Laser couleur A4

Technologie Tandem

Vitesse d'impression Jusqu'à 30 ppm en couleur Jusqu'à 30 ppm en monochrome

Vitesse d'impression recto-verso Jusqu'à 30 ppm en couleur Jusqu'à 30 ppm en monochrome

Sortie de la 1RE page

12,9 secondes en couleur 12,9 secondes en monochrome

Préchauffage 39 secondes en moyenne

Résolution maximale 600 × 600 dpi x 3 bit

Volume mensuel

Moyen : 1100 pages Max. : 120000 pages

Caractéristiques matérielles et logicielles

Type de processeur 800 MHz

Mémoire

Standard:256Mo Max.:768Mo

Émulations

PCL6, PCL5e/c, PostScript3, XPS2

Impression directe PDF (version 1.7), JPEG, TIFF, XPS2

Gestion de l'imprimante

PageScope NetCare Device Manager PageScope WebConnection PageScope Direct Print PageScope Data Administrator

Contrôle colorimétrique SWOP, Commercial Press Eurocolor, DIC, TOYO

Carte CompactFlash 1 Optionnelle

Kit disque dur (HDD) 2 40 Go, optionnel

Polices de caractères

137 polices PostScript, 93 polices PCL, 51ieux de symboles, 10 polices d'imprimante ligne standard

Interfaces Ethernet 10/100/1 000 Base-T USB 2.0 (haute vitesse) Port USB

Systèmes d'exploitation compatibles

Windows 2000, Server 2003 (32/64), Server 2008 (32/64), Vista (32/64), XP

Macintosh OSX 10.2.8, 10.3.9, 10.4, 10.5

Linux Redhat, SUSE

Gestion du papier Alimentation papier standard Bac papier de 250 feuilles Bac papier multiformats de 100 feuilles

Sortie papier standard 200 feuilles

Option papier : Bac papier de 500 feuilles A4

Marge technique : Environ 4,2 mm sur tous les bords

Formats utilisables dans le bac papier standard A4, A5, A6, B5, letter, format personnalisé (92 à 216 x 148 à 297 mm). Grammage: 60 à 210 g/m²

Formats utilisables dans le bac papier multiformats

A4, A5, A6, B5, letter, legal, enveloppes C6/C10/DL et monarch, format personnel (92 à 216 x 148 à 356 mm) Grammage : 60 à 210 g/m²

Recto-verso

A4, B5

Grammage: 60 à 210 g/m²

Grammages

Papier ordinaire (60 à 90 g/m²) Papier recyclé (60 à 90 g/m²) Papier épais I (91 à 150 g/m²) Papier épais II (151 à 210 gsm g/m²)

Papier brillant I (100 à 128 g/m²) Papier brillant II (129 à 158 g/m²)

Types de support

Papier ordinaire, papier recyclé, enveloppes, étiquettes, cartes postales, papiers glacés, papier brillant, papier à en-tête

Fonctions d'impression

N en 1, mode poster, mode livre, tri 1, auto/photo/présentation

Caractéristiques physiques

Dimensions (L x P x H en mm) 419 x 523 x 330

Magicolor 4750EN

21,3 kg sans les consommables 25,9 kg avec les consommables

Magicolor 4750DN

22 kg sans les consommables 26,4 kg avec les consommables

Caractéristiques électriques

Plage de tension d'alimentation 220 240V(± 10%)

Fréquence

50~60Hz(+/-3%)

Environ 460 W (en fonctionnement) Moins de 166 W (mode faible consommation d'énergie) Moins de 34 W (en veille)

Température

10 30^

Humidité

15~85% RH

Niveau sonore

54 dB pendant l'impression 39 dB en veille

Réglements environnementaux et normes de sécurité

Consommables pré-installés

Toner Cyan, Magenta, Jaune et Noir : jusqu'à 2 000 pages*

Tambour Cyan, Magenta, Jaune et Noir : jusqu'à 30 000 pages

Bac de récapération du toner : Monochrome : jusqu'à 36 000 pages Couleur : jusqu'à 9 000 pages

Consommables de remplacement Toner standard Cyan, Magenta, Jaune et Noir : jusqu'à 4,000 pages*

Toner haute capacité Cyan, Magenta, Jaune et Noir : jusqu'à 6 000 pages*

Tambour Cyan, Magenta, Jaune et Noir : Jusqu'à 30 000 pages

Bac de récapération du toner : Monochrome : jusqu'à 36 000 pages Couleur : jusqu'à 9 000 pages

Maintenance

Jusqu'à 100 000 pages

Courroie de transfert 1

Jusqu'à 100 000 pages

Courroie de transfert 2

Jusqu'à 100 000 pages

Rouleau de transfert

Jusqu'à 300 000 pages

Garantie

1 an sur site (Union Européenne, loi locale applicable)

• Selon la norme ISO/IEC 19798, avec un taux de couverture de 5% et en impression continue.

La carte CF optionnelle permet d'utiliser les fonctions dire (PDF, TFF, JPEG), le chargement de polices/profils/fonds de page, le tri et le logiciel PageScpe Account Manager. 2 Le kit de disque dur optionnel permet d'utiliser les fonctions d'impression sécurisée, de vérification avant impression, d'impression et mise en attente, de stockage des travaux, d'émulation XPS ainsi que d'utiliser les profils téléchargés, en plus des fonctions supplémentaires possibles avec la carte CF. 3 Recto-verse en standard sur la magicolor 4750DN; recto-verse non disponible sur la magicolor 4750EN 4 Sur la magicolor 4750DN

Toutes les caractéristiques relatives à la capacité papier font référence à du papier A4 de 80g/m². Toutes les caractéristiques relatives aux vitesses d'impression font référence à du papier A4 imprimé dans le sens de la largeur sur plusieurs pages, en mode recto simple. Le support de la disponibilité des caractéristiques et des fonctionnalités indiquées varie en fonction des systèmes d'exploitation, des applications, des protocoles réseau ainsi que des configurations réseau et système. La durée de vie des consommables est calculée selon des conditions d'utilisation spécifiques, comme le taux de recouvrement d'une page d'un format donné (5 % d'un format A4). La durée de vie effective des consommables dépend de leur utilisation et d'autres variables d'impression : taux de recouvrement, format de papier, type de support, impression continue ou intermittente, température ambiant et humidité. Certaines des illustrations produit contiennent des accessoires optionnels. Les caractéristiques et les accessoires sont basés sur les informations disponibles au moment de l'impression et sont susceptibles d'être modifiées sans préavis. ■ Konica Minolta ne garantit en aucune façon que les prix ou les caractéristiques mentionnés ici sont dépourvus d'erreur. Microsoft, Windows et le logo Windows sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Toutes les autres marques et noms de produits peuvent et non appartenant à leur détenteur respectif et sont reconnus comme tels dans le présent document. Imprimé en France 06/10

Pour des informations complémentaires, consultez le site www.konicaminolta.fr/printer
