MODE D'EMPLOI CS19-5 SMEG
- AVERTISSEMENTS POUR LA SÉCURITÉ ET L'UTILISATION 4
- INSTALLATION DE L'APPAREIL 6
- ADAPTATION AUX DIFFÉRENTS TYPES DE GAZ 9
- OPÉRATIONS FINALES 11
5. DESCRIPTION DES COMMANDES 13
- UTILISATION DE LA TABLE DE CUISSON 20
- UTILISATION DU FOUR 22
- ACCESSOIRES DISPONIBLES 23
- CONSEILS DE CUISSON 24
- NETTOYAGE ET ENTRETIEN 30
- ENTRETIEN EXTRAORDINAIRE 33
CES INSTRUCTIONS NE SONT VALABLES QUE POUR LES PAYS DE DESTINATION, DONT LES SYMBOLES D'IDENTIFICATION FIGURENT SUR LA COUVERTURE DU PRÉSENT MANUEL.
INSTRUCTIONS POUR L'INSTALLATEUR : elles s'adressent au technicien qualifié qui doit contrôler le circuit du gaz de façon appropriée et effectuer l'installation, la mise en service et l'essai de l'appareil.
INSTRUCTIONS POUR L'UTILISATEUR : elles contiennent les conseils d'utilisation, la description des commandes et les opérations correctes de nettoyage et d'entretien de l'appareil.
1. Avertissements pour la sécurité et l'utilisation
CE MANUEL FAIT PARTIE INTÉGRANTE DE L'APPAREIL. IL CONVIENT DE LE GARDER INTACT ET À PORTÉE DE MAIN PENDANT TOUT LE CYCLE DE VIE DE LA CUISINIÈRE. NOUS VOUS CONSEILLONS DE LIRE ATTENTIVEMENT CE MANUEL AINSI QUE TOUTES LES INDICATIONS DONNÉES AVANT D'UTILISER LA CUISINIÈRE. CONSERVER ÉGALEMENT TOUS LES INJECTEURS FOURNIS AVEC L'APPAREIL. L'INSTALLATION DOIT ÊTRE EFFECTUÉE PAR DU PERSONNEL QUALIFIÉ ET DANS LE RESPECT DES NORMES EN VIGUEUR. CET APPAREIL EST PRÉVU POUR UNE UTILISATION DE TYPE DOMESTIQUE, ET IL EST CONFORME AUX NORMES EN VIGUEUR. L'APPAREIL EST CONÇU POUR EFFECTUER LA FONCTION SUIVANTE : CUISSON ET RÉCHAUFFEMENT D'ALIMENTS ; TOUTE AUTRE UTILISATION DOIT ÊTRE CONSIDÉRÉE COMME IMPROPRE.
LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ EN CAS D'UTILISATIONS AUTRES QUE CELLES INDIQUÉES DANS LE PRÉSENT MANUEL.
NE PAS LAISSER LES DÉCHETS DE L'EMBALLAGE DANS LE MILIEU DOMESTIQUE. SÉPARER LES DIFFÉRENTS MATÉRIAUX PROVENANT DE L'EMBALLAGE ET LES REMETTRE AU CENTRE DE COLLECTE LE PLUS PROCHE.
LE BRANCHEMENT À LA TERRE EST OBLIGATOIRE SELON LES MODALITÉS PRÉVUES PAR LES NORMES DE SÉCURITÉ DES ÉQUIPEMENTS ÉLECTRIQUES.
LA FICHE À BRANCHER AU CÂBLE D'ALIMENTATION ET LA PRISE CORRESPONDANTE DEVRONT ÊTRE DU MÊME TYPE ET CONFORMES AUX NORMES EN VIGUEUR.
LA PRISE DEVRA ÊTRE ACCESSIBLE UNE FOIS QUE L'APPAREIL SERA ENCASTRÉ.
NE JAMAIS DÉBRANCHER LA FICHE EN TIRANT SUR LE CÂBLE.
APRÈS L'INSTALLATION, CONTRÔLER LE FONCTIONNEMENT DE L'APPAREIL SUIVANT LES INSTRUCTIONS INDIQUÉES CI-APRÈS. EN CAS DE NON-FONCTIONNEMENT, DÉBRANCHER L'APPAREIL ET CONTACTER LE SERVICE APRÈS-VENTE LE PLUS PROCHE.
NE JAMAIS CHERCHER À RÉPARER L'APPAREIL.
À la fin de chaque utilisation de la table, vérifier que les manettes de commande se trouvent en position "zéro" (éteint).
NE JAMAIS INTRODUIRE D'OBJETS INFLAMMABLES DANS LE FOUR : S'IL ÉTAIT ALLUMÉ PAR HASARD, IL POURRAIT SE DÉCLENCHER UN INCENDIE.
LA PLAQUE D'IDENTIFICATION, AVEC LES DONNÉES TECHNIQUES, LE NUMÉRO DE SÉRIE ET LE MARQUAGE, EST APPLIQUÉE À L'INTÉRIEUR DU COMPARTIMENT DE RANGEMENT.
LA PLAQUE NE DOIT JAMAIS ÊTRE ENLEVÉE.
PENDANT L'UTILISATION, L'APPAREIL DEVIENT TRÈS CHAUD. FAITES ATTENTION DE NE PAS TOUCHER LES ÉLÉMENTS CHAUFFANTS À L'INTÉRIEUR DU FOUR.
CET APPAREIL NE DOIT PAS ÊTRE INSTALLÉ SUR DES PLATES-FORMES SURÉLEVÉES.
NE PAS POSER SUR LA TABLE DE CUISSON DE CASSEROLES AYANT UN FOND NON PARFAITEMENT LISSE ET RÉGULIER.
NE JAMAIS UTILISER LA TABLE DE CUISSON COMME SURFACE DE TRAVAIL.
NE PAS UTILISER DE RÉCIPIENTS OU DE GRILS DÉPASSANT LE PÉRIMÈTRE DE LA TABLE.
L'APPAREIL EST DESTINÉ À L'UTILISATION PAR DES PERSONNES ADULTES. NE PAS PERMETTRE À DES ENFANTS DE JOUER AVEC L'APPAREIL.
CET APPAREIL EST MARQUÉ SELON LA DIRECTIVE EUROPÉENNE 2002/96/CE RELATIVE AUX APPAREILS ÉLECTRIQUES ET ÉLECTRONIQUES USAGÉS (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE). LA DIRECTIVE DÉFINIT LE CADRE POUR UNE REPRISE ET UNE RÉCUPÉRATION DES APPAREILS USAGÉS APPLICABLES DANS LES PAYS DE LA CE.
AVANT DE METTRE EN MARCHE L'APPAREIL, IL EST OBLIGATOIRE DE RETIRER TOUTES LES ÉTIQUETTES ET LES FILMS DE PROTECTION QUI PEUVENT SE TROUVER À L'INTÉRIEUR ET À L'EXTÉRIEUR.
Le fabricant décline toute responsabilité concernant les dommages subis par les personnes et les choses, causés par le non-respect des prescriptions susmentionnées ou découlant de l'altération même d'une seule partie de l'appareil et de l'utilisation de pièces de rechange non d'origine.
2. Installation de l'appareil
L'appareil doit être installé par un technicien qualifié et conformément aux normes en vigueur.

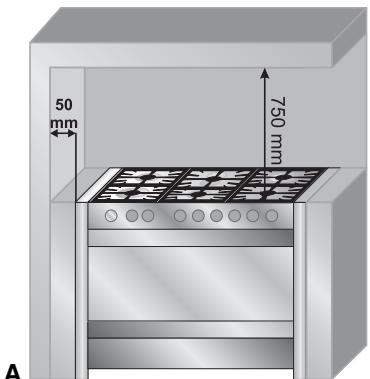

Cet appareil appartient au type Y en ce qui concerne les risques d'incendie. Il peut être placé à côté de parois dont une dépasse en hauteur le plan de travail, à une distance minimum de 50 mm du flanc de l'appareil, comme illustré dans les dessins A et B relatifs aux classes d'installation. Les éléments suspendus et les hottes aspirantes au-dessus du plan de travail doivent être à une distance minimum de celui-ci de 750 mm.
Appareil encastré
Pose libre
2.1 Branchement électrique
S'assurer que la tension et le dimensionnement de la ligne d'alimentation correspondent bien aux caractéristiques indiquées sur la plaque d'identification située à l'intérieur du compartiment de rangement.
Cette plaque ne doit jamais être enlevée.
Le branchement au secteur peut être fixe ou par fiche et prise. Dans ce cas, elles devront être appropriées au câble utilisé et conformes aux dispositions en vigueur. Pour chaque type de branchement, l'appareil doit absolument être branché à la terre. Avant de le relier, il faut s'assur équipée d'une prise de terre appropriée. Éviter l'emploi d'adaptateurs ou de dérivateurs.
Prévoir sur la ligne d'alimentation de l'appareil un dispositif d'interruption omnipolaire avec une distance d'ouverture des contacts égale ou supérieure à 3 mm, situé dans une position facilement accessible et à proximité de l'appareil. La fiche à l'extrémité du câble d'alimentation et la prise murale devront être du même type (conformément aux normes en vigueur). Vérifi dotée d'une mise à la terre appropriée.
Instructions pour l'installateur
En cas de remplacement du câble d'alimentation, la section des fils du nouveau câble ne devra pas être inférieure à 1,5 mm² (câble de 3 x 1,5), en tenant compte du fait que l'extrémité à brancher à l'appareil devra avoir le fil de mise à terre (jaune-vert) plus long d'au moins 20 mm. Utiliser uniquement les câbles spéciaux disponibles dans les Centres d'Assistance.
Le fabricant décline toute responsabilité concernant les dommages subis par les personnes et les choses, découlant du non-respect des prescriptions ci-dessus.
2.2 Aération des locaux
L'appareil ne peut être installé que dans des locaux aérés en permanence, conformément aux normes en vigueur. Le local où l'appareil est installé doit assurer la présence d'une quantité d'air suffisante pour la combustion régulière du gaz et le renouvellement de l'air dudit local. Les prises d'air, protégées par des grilles, doivent être dimensionnées de façon appropriée (aux normes en vigueur) et placées de façon à ne pas être obstruées, même partiellement. Les ouvertures doivent permettre un passage d'air de 2 m³/h par kW de puissance gaz de l'appareil.
2.3 Évacuation des produits de la combustion
L'é doit être assurée au moyen de conduites reliées à une cheminée à tirage naturel de fonctionnement sûr, ou bien par aspiration forcée. Un système d'aspiration efficace nécessite une conception soigneuse par un spécialiste, en respectant les positions et les distances indiquées par les normes. Au terme de l'intervention, l'installateur devra délivrer le certificat de conformité.
2.4 Branchement gaz avec tube couple
ATTENTION : observer les prescriptions reportées dans le paragraphe "Important".
Important.
L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :
- Arrêté du 2 août 1977 relatif aux Règles Techniques et de Sécurité applicables aux Installations de gaz combustible et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments d'habitation et de leurs dépendances. Norme DTU P 45-204 Installations de gaz (anciennement DTU n° 61-1 - Installations de gaz - Avril 1982 + additif n° 1 Juillet 1984).
- Règlement Sanitaire Départemental. Pour les appareils raccordés au réseau électrique. Norme NFC 15-100 Installations électriques à basse tension - Règles.
2.4.1 Branchement avec flexible en acier (pour tous les types de gaz)
Ce type de raccordement peut se réaliser sur des appareils encastrables ou à pose libre. Utiliser exclusivement des tuyaux flexibles en acier conformes aux normes en vigueur et d'une longueur maximum de 2 mètres.
Si l'appareil est branché à l'arrivée de gaz au moyen d'un flexible en acier, il faut serrer l'extrémité du tuyau flexible L au raccord gaz B fileté 1/2" gaz mâle en interposant le joint C.
Lorsque l'installation est terminée, vérifier d'éventuelles fuites avec une solution savonneuse, jamais avec une flamme. S'assurer que le tuyau est conforme à la norme en vigueur.
En cas de raccordement à une bouteille de GPL, utiliser un tuyau avec un adaptateur à raccorder au régulateur de pression.
Faire attention à ce que le tuyau ne soit pas écrasé ou endommagé.
3. Adaptation aux différents types de gaz
Avant d'effectuer toute opération, couper l'alimentation électrique de l'appareil.
Le plan de cuisson de la cuisinière est réglé au gaz naturel G20/G25 (2E+) à la pression de 20/25 mbars. Par ailleurs, il faut remplacer l'oeillet-guide du tuyau par celui approprié fourni en équipement. En cas de fonctionnement avec d'autres types de gaz, il faut remplacer les injecteurs sur les brûleurs, et ensuite, il faut régler la flamme minimum sur les robinets de gaz. Pour remplacer les injecteurs, il faut suivre les instructions décrites au paragraphe suivant.
3.1 Remplacement des injecteurs du plan de cuisson
Cette intervention ne nécessite pas de réglage de l'air primaire.
- Ôter les grilles, enlever tous les chapeaux et les couronnes ;

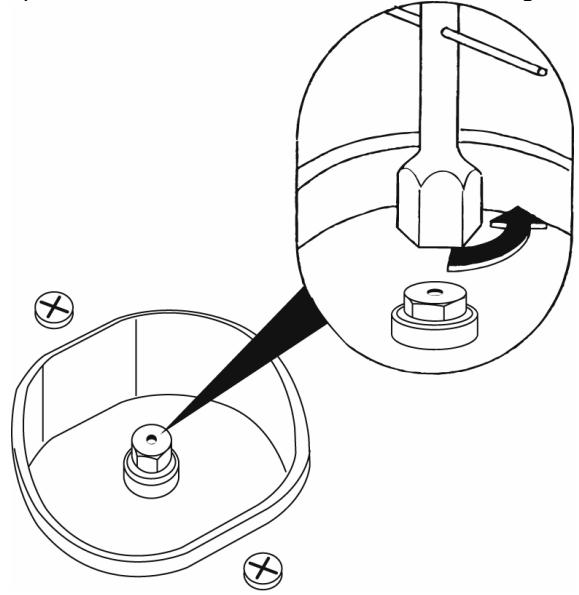

- Avec une clé à tube de 7 mm, dévisser l .
- Procéder au remplacement d selon le gaz à utiliser et de la façon décrite au paragraphe "3.2 Tableaux des caractéristiques brûleurs et injecteurs".
Remettre en place correctement les brûleurs dans leurs logements.
| Brûleur | Puisance thermique nominale (kW) | Gaz butane-propane - G30/G31 28/37 mbar |
| Diamètre injecteur 1/100 mm | By-pass mm 1/100 | Puisance réduite (W) | Puisance g/h G30 | Puisance g/h G31 |
| Auxiliaire | 1.05 | 50 | 30 | 360 | 76 | 75 |
| Semi-rapide | 1.8 | 65 | 33 | 450 | 131 | 129 |
| Rapide | 3 | 85 | 45 | 750 | 218 | 215 |
| Ultrarapide | 3.3 | 91 | 68 | 1600 | 240 | 236 |
| Plat à poisson | 1.9 | 68 | 45 | 800 | 138 | 136 |
| Brûleur | Puisance thermique nominale(kW) | Gaz naturel - G20 20 mbar |
| Diamètre injecteur1/100 mm | Puisance réduite(W) |
| Auxiliaire | 1.05 | 72 | 360 |
| Semi-rapide | 1.8 | 97 | 450 |
| Rapide | 3 | 115 | 750 |
| Ultrarapide | 3.5 | 133 | 1600 |
| Plat à poisson | 1.9 | 94 | 800 |
Bruleurs

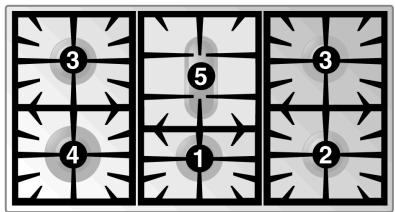

1 Auxiliaire 2 Semi-rapide 3 Rapide 4 Ultrarapide 5 Plat à poisson
4. Opérations finales
emplacement des injecteurs, replacer correctement les couronnes, les chapeaux des brûleurs et les grilles.
églage avec un gaz différent du gaz réglé en usine, remplacer l'étiquette de réglage de gaz appliquée à l'appareil par celle qui correspond au nouveau gaz. L'étiquette est insérée à l'intérieur de l'enveloppe contenant les injecteurs.
4.1 Réglage du minimum pour gaz naturel
Allumer le brûleur et l'amener en position minimum. Extraire la manette du robinet de gaz et agir sur la vis de réglage située à côté de la tige du robinet jusqu'à obtenir une flamme minimum régulière. Remonter la manette et vérifier la stabilité de la flamme du brûleur (si l'on tourne rapidement la manette de la position maximum à la position minimum, la flamme ne doit pas s'éteindre). Répéter l'opération pour tous les robinets.
4.2 Réglage du minimum pour gaz butane-propane
Pour le réglage du minimum avec gaz butane-propane, il faut serrer complètement la vis située à côté de la tige du robinet dans le sens des aiguilles d'une montre.
Les diamètres des by-pass pour chaque brûleur sont décrits au paragraphe "3.2 Tableaux des caractéristiques brûleurs et injecteurs". Une fois le réglage terminé, remettre en place la fermeture de protection du bypass au moyen de vernis à ongles ou d'autre colle.
4.3 Mise en place et mise à niveau de l'appareil
Après avoir procédé aux branchements électrique et gaz, mettez à niveau l'appareil au moyen des quatre pieds réglables.

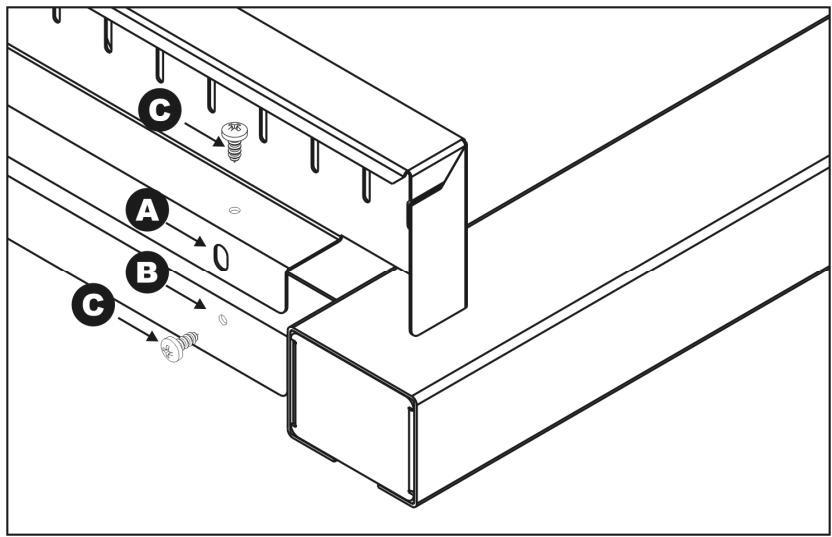

4.4 Montage du rebord
- Positionner le rebord sur le plan de travail en faisant correspondre les orifices A et B. Fixer le rebord au plan de travail en serrant les vis C.

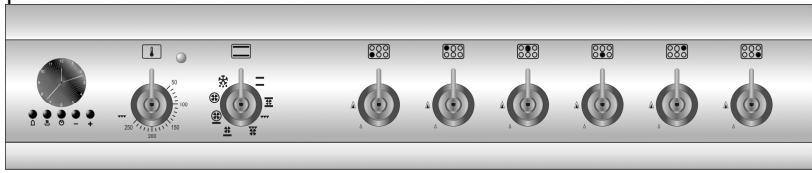

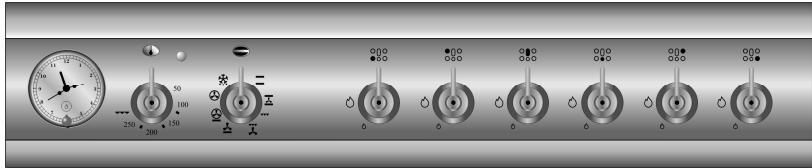

5.1 Le panneau frontal
Toutes les commandes et les contrôles de la cuisinière sont réunis sur le panneau frontal.
Description des symboles
THERMOSTAT FOUR
ZONE DE CUISSON ARRIÈRE DROITE
FONCTIONS FOUR
ZONE DE CUISSON AVANT DROITE
ZONE DE CUISSON AVANT GAUCHE
PLAT A POISSON
ZONE DE CUISSON ARRIÈRE GAUCHE
ZONE DE CUISSON AVANT CENTRALE
Manette thermostat
Le choix de la température de cuisson se fait en tournant la manette dans le sens des aiguilles d'une montre sur la valeur souhaitée, comprise entre 50°C et 250°C. L'allumage du voyant signale que le four est en phase de réchauffement.
L'extinction de ce voyant indique que la température programmée a été atteinte. Le clignotement régulier signale que la température à l'intérieur du four est maintenue en permanence au niveau programmé.
Manette sélection for
Tourner la manette pour CHOISIR l'une des fonctions suivantes :
AUCUNE FONCTION PROGRAMMÉE
RÉSISTANCES SUPÉRIEURE ET INFÉRIEURE
RÉSISTANCES SUPÉRIEURE ET INFÉRIEURE + VENTILATION + ÉLÉMENT GRILL
ÉLÉMENT GRILL + VENTILATION
RÉSISTANCE INFÉRIEURE + VENTILATION
RÉSISTANCE INFÉRIEURE + RÉSISTANCE VENTILÉE
RÉSISTANCE VENTILÉE + VENTILATION
DECONGELATION
Manette commander brûleurs de la table
L'allumage de la flamme se fait en enfonçant et en tournant simultanément la manette dans le sens inverse des aiguilles d'une montre, de façon à l'amener sur le symbole de la grande flamme. Pour régler la flamme, tourner la manette à l'intérieur de la plage allant du maximum au minimum. L'extinction du brûleur se fait en amenant la manette en position "zéro".

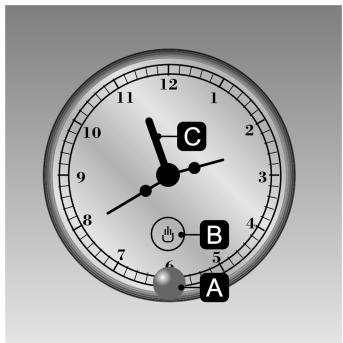

5.2.1 Réglage de l'heure
Pour la mise au point de l'heure, pousser et tourner en sens horaire la manette A.
Avant tout réglage du programmateur, activer la fonction et la température souhaitées.
5.2.2 Cuisson temporisée
Activer la fonction et la température désirées avant de programmer la durée de la cuisson. Tirer vers l'extérieur la manette A et, en la tournant en sens horaire, positionner l'aiguille C en correspondance de l'aiguille des heures. Pour programmer la durée de la cuisson, visible dans la petite fenêtre B, tourner la manette A en sens horaire.
5.2.3 Cuisson - Département
Tourner en sens horaire la manette A jusqu'à ce que 0 apparaisse dans la petite fenêtre B. Tirer maintenant vers l'extérieur la manette A et, en la tournant en sens horaire, positionner l'aiguille C en correspondance de l'horaire préfixé pour le début de la cuisson (l'heure de début de cuisson ne peut pas dépasser 12 heures par rapport à l'heure courante). Dans ces conditions, tourner la manette A soit sur le symbole pour avoir une cuisson manuelle, soit sur la durée désirée de la cuisson (lorsque le temps préfixé est écoulé, tous les éléments du four seront débranchés).
5.2.4 Cuisson manuelle
Tourner en sens horaire la manette A jusqu'à ce que 0 apparaisse dans la petite fenêtre B. Tirer maintenant la manette A vers l'extérieur et, en la tournant en sens horaire, positionner l'aiguille C en correspondance de l'aiguille des heures.
Tourner de nouveau la manette A en sens horaire jusqu'à voir le symbole dans la fenêtre B.
Liste des fonctions

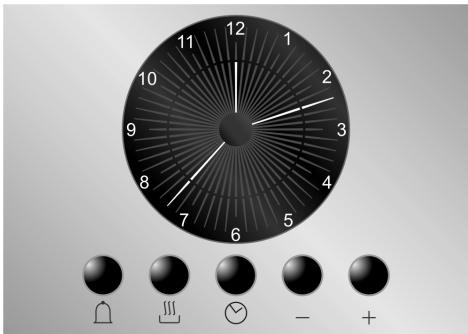

TOUCHE MINUTERIE
TOUCHE FIN DE CUISSON
5.3.1 Réglage de l'heure
Lorsqu'on utilise le four pour la première fois ou bien après une panne de courant, l'afficheur clignote à intermittence régulière. En pressant la touche pendant 1 à 2 secondes, on interrompt l'intermittence de l'afficheur et on peut commencer le réglage de l'heure courante. En pressant les - ou +, on obtient l'augmentation ou la diminution d'une minute à chaque pression.
Presser une des deux jusqu'à ce qu'apparaisse l'heure courante. Six à sept secondes après la dernière pression, l'horloge partira de l'heure introduite.
La sonnerie qui interviendra à la fin de chaque programmation sera composée de 8 signaux sonores qui se répéteront 3 à 4 fois à intervalles d'environ 1 minute et demie. Elle peut être interrompue à tout moment en pressant une touche quelconque.
5.3.2 Minuterie
Cette fonction n'interrompt pas la cuisson, mais actionne seulement la sonnerie.
- En pressant la touche, l'afficheur s'allume et se présente comme sur la figure 1.
- Dans les 6/7 secondes, appuyer sur les touches + ou - pour programmer la minuterie. À chaque pression, un segment extérieur qui représente une minute de cuisson s'allume ou s'éteint. (Dans la figure 2 sont représentées 10 minutes de cuisson).
- Au bout de 6/7 secondes après la dernière pression, le compte à rebours commence ; à la fin, la sonnerie retentit.
- Pendant le compte à rebours, il est possible d'afficher l'heure courante en pressant une fois la touche. En la pressant de nouveau, on retourne à l'affichage de la minuterie.
- À la fin du compte à rebours, il faut arrêter manuellement le four en tournant le thermostat et le sélecteur de fonctions sur 0.
Durée de la cuisson : en pressant la 2e touche, il est possible de programmer la durée de la cuisson. Avant de la programmer, tournez le thermostat sur la température désirée pour la cuisson et le bouton sélecteur des fonctions sur une position quelconque. Pour programmer la durée de cuisson, procédez comme suit :
- Presser pendant 1/2 seconde la touche ; l'aiguille se positionne sur 12 (Fig. 1).
- Par les touches - et +, il est possible de programmer la durée de la cuisson : chaque pression de la touche + correspond à l'ajout d'1 minute à la durée de la cuisson, et toutes les 12 minutes un nouveau segment intérieur s'allumera (sur la figure 2 est représentée une durée de 1 heure).
- La durée désirée étant atteinte, la cuisson démarre automatiquement après environ 6 secondes à compter de la première pression exercée sur les touches - ou +.
- Lorsque la cuisson a commencé, sur l'afficheur apparaîtront l'heure courante, représentée par les segments fixes, et les minutes restantes pour compléter la cuisson, représentées par les segments clignotants (chaque segment clignotant indique 12 minutes de cuisson résiduelle).
- À la fin de la cuisson, le temporisateur désactivera les éléments chauffants du four, la sonnerie se mettra en marche et les chiffres sur le cadran clignoteront.
- Il est également possible d'annuler la durée en remettant à zéro le programme choisi : en pressant la touche centrale pendant 1 ou 2 secondes, on obtiendra l'annulation de la durée introduite et il faudra effectuer l'extinction manuelle du four.
Attention : il n'est pas possible de programmer des durées de cuisson supérieures à 6 heures.
Début de la cuisson : il est possible, non seulement d'introduire une durée de cuisson, mais aussi de définir l'horaire de départ de la cuisson (avec un retard maximum de 12 heures par rapport à l'heure courante). Pour introduire l'heure de début/fin de cuisson, procéder comme suit.
- Introduire la durée de cuisson comme décrit au paragraphe précédent.
- Dans les 6 à 7 secondes suivant la première pression des touches - ou +, presser de nouveau la touche pour définir l'heure de début de cuisson. Sur l'afficheur apparaît l'heure courante avec les segments intérieurs, qui indiquent la fin de cuisson, allumés. À l'aide des touches - et +, introduire l'heure de début de cuisson. Au bout de 6 à 7 secondes après la première pression, l'afficheur indiquera l'heure courante, l'heure de début et de fin de cuisson qui seront représentées par les segments intérieurs allumés. Tant que l'heure courante ne coïncidera pas avec le début de la cuisson, les segments sur l'afficheur seront fixes ; dès que l'heure courante atteindra celle de début préfixée, tous les segments intérieurs commenceront à clignoter, ce qui indique que le four a commencé la cuisson.
- À tre à zéro tout le programme introduit, il faut tenir pressée pendant 1 ou 2 secondes la touche centrale : si la cuisson a déjà commencé, il faudra effectuer l'extinction manuelle du four.
- Dans l'image ci-contre, nous donnons un exemple de programmation
- À 8 heures, les segments intérieurs compris entre 8 et 9 commenceront à clignoter et l'aiguille des heures restera fixe.
Attention : pour que le four commence les cuissons suite à la programmation que l'on vient de décrire, il faut que le thermostat et le sélecteur des fonctions soient régulièrement positionnés sur la température et la fonction désirées.
5.3.4 Fonction "DEMO
Sur les modèles munis d'un programmeur analogique/numérique, une fonction "DEMO" désactive les résistances en laissant les autres fonctions inchangées. Pour l'activer, il suffit d'appuyer en les maintenant enfoncés sur les touches , -, et + pendant 3/4 secondes. Un signal sonore de confirmation signalera à l'utilisateur que la fonction est activée. Quand la fonction "DEMO" est active, le numéro 6 de l'horloge clignote à intervalles réguliers. Pour la désactiver, il suffit de suivre la même procédure.
6.1 Allumage des brûleurs de la table
Avant d'allumer les brûleurs sur le plan, s'assurer que les couronnes sont placées dans leurs logements avec leurs chapeaux, en veillant à ce que les orifices A des couronnes correspondent aux bougies et aux thermocouples.
La grille B, sur demande, doit être utilisée pour des récipients "wok" (poêle chinoise).
En regard de chaque manette, le brûleur auquel elle est associée est indiqué. L'appareil est doté d'un dispositif d'allumage électronique. Il suffit d'enfoncer et de tourner simultanément la manette dans le sens inverse des aiguilles d'une montre, de façon à l'amener sur le symbole
de la grande flamme (A / O), jusqu'à ce que l'allumage ait lieu.
Maintenir enfoncée la manette pendant environ 2 secondes pour permettre au thermocouple de se réchauffer. Il peut arriver que le brûleur s'éteigne quand on relâche la manette : cela signifie que le thermocouple ne s'est pas suffisamment réchauffé. Répéter l'opération en maintenant enfoncée la manette plus longtemps.
Lorsque le brûleur est allumé, la flamme peut être réglée selon les besoins.
Après chaque utilisation du four, s'assurer toujours que les manettes de commande se trouvent en position "zéro" (éteint).
Si les brûleurs devaient s'éteindre accidentellement, au bout d'un intervalle d'environ 20 secondes un dispositif de sécurité interviendra pour bloquer la sortie du gaz, même si le robinet est ouvert.
6.2 Conseils pratiques pour l'utilisation des brûleurs de la table
Pour assurer un rendement maximum des brûleurs et une consommation minimum de gaz, il faut : utiliser des récipients dotés de couvercle et proportionnés au brûleur, de façon à éviter que la flamme n'en lèche les parois (voir paragraphe "6.3 Diamètre des récipients"). Au moment de l'ébullition, réduire la flamme de façon à empêcher le débordement du liquide. Durant la cuisson, pour éviter de brûler ou d'abîmer la table, tous les récipients ou les grils doivent être placés à l'intérieur du périmètre de la table de cuisson. Tous les récipients doivent avoir un fond plat et régulier. Quand on utilise des graisses ou de l'huile, il convient de faire très attention car ces dernières, en se surchauffant, peuvent s'enflammer. En cas d'extinction fortuite de la flamme, fermer la manette de commande et faire une nouvelle tentative d'allumage après avoir attendu au moins 1 minute.
Bruleurs
1 Auxiliaire 2 Semi-rapide 3 Rapide 4 Ultrarapide 5 Plat à poisson
12-14
16-20
18-26
20-26
récipients ou ustensiles spéciaux
7. Utilisation du four
Avant d'utiliser le four, s'assurer que le programmeur analogue présente le symbole (voir paragraphe "5.2.5 Cuisson manuelle").
Dans les modèles équipés de temporisateur numérique analogue, il suffit, à la première utilisation ou après une panne de courant, de presser pendant 1 à 2 secondes la touche centrale pour valider le four à la cuisson.
7.1 Avertissements et conseils généraux
Lors de la première utilisation du four, il est recommandé de le faire chauffer à la température maximum (250 °C) le temps suffisant pour brûler les résidus huileux de fabrication qui pourraient transmettre aux préparations des odeurs désagréables.
Pour éviter les effets de la vapeur éventuellement contenue dans le four, ouvrir la porte à deux reprises : la laisser entrouverte (environ 5 cm) pendant 4 ou 5 secondes, puis l'ouvrir complètement. Si la préparation exige quelques soins, laisser la porte ouverte le moins longtemps possible pour éviter que la température dans l'enceinte du four ne baisse trop vite et qu'elle n'affecte le bon déroulement de la cuisson.

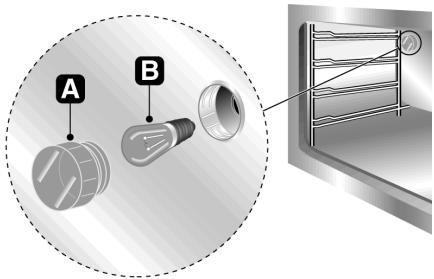

7.2 Lampe du four
Elle s'allume en tournant le sélecteur de fonctions dans une position quelconque.
7.3 Tiroir débarras
Dans la partie inférieure de la cuisine, sous le four, se trouve le tiroir débarras, accessible en tirant le côté inférieur de la porte.
N'y rangez en aucun cas des matériaux inflammables tels que chiffons, papier ou autre, mais éventuellement, uniquement les accessoires métalliques de l'appareil.
Ne pas ouvrir l'emplacement prévu pour le rangement lorsque le four est allumé et encore chaud. Les températures à l'intérieur peuvent être très élevées.
À l'intérieur du four, 4 crans permettent le positionnement des plats et des grilles à différents niveaux.
Grille four : servant à la cuisson de préparations dans des plats, de tourtes de petite taille, de rôtis ou de mets cuisant sur une grille fine.
Grille pour plat : à poser au-dessus d'un plat pour la cuisson de plats pouvant dégoutter.
Plat four : utile pour la récupération des graisses provenant de plats posés sur la grille supérieure.
Plat pâtisserie : pour la cuisson de gâteaux, pizzas, etc.

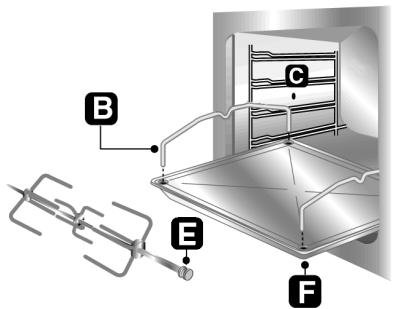

Tournebroche : utile pour la cuisson de poulet, de saucisses et tous les plats nécessitant une cuisson uniforme sur toute leur surface.
Châssis tournebroche four principal : à introduire dans les orifices placés sur la plaque du four.
Accessoires sur demande
A travers les Centres de Service après-vente Agréés, il est possible de demander le support inférieur et les panneaux autonettoyants du four.
Manette du thermostat réglable entre 50 - 250 °C
Ce système de convection naturelle, dans lequel la chaleur provient du dessus et du dessous, est approprié pour cuire des aliments sur un seul plan. Il est nécessaire de préchauffer le four jusqu'à atteindre la température voulue. Mettre le plat au four uniquement après l'extinction de la lampe témoin du thermostat. Les viandes très grasses peuvent être introduites quand le four est encore froid. Mettre au four la viande surgelée directement sans procéder à la décongélation. Comme seule précaution, sélectionner une température plus basse, de 20°C environ, et un temps de cuisson plus long d'1/4 par rapport à la viande fraîche.
Utiliser des récipients à bord haut pour éviter que les projections ne salissent les parois du four.
Instructions pour l'utilisateur
Ce système est approprié pour les cuissons sur plusieurs niveaux, même avec des plats de nature différente (poisson, viande, etc.), sans qu'il y ait transmission de goût ou d'odeurs. La circulation d'air dans le four assure une répartition uniforme de la chaleur. Le préchauffage n'est pas nécessaire.
Les cuissons groupées sont possibles, à condition toutefois que les températures de cuisson des différentes préparations correspondent.
Manette du thermostat au maximum
Permet de dorer rapidement. Nous vous conseillons de mettre le plat dans la glissière la plus haute. Pour les cuissons courtes et de petites quantités, mettre la grille sur la troisième glissière en partant du bas. Pour les temps de cuisson prolongés et les grillades, mettre la grille en place sur les glissières les plus basses, en fonction de la taille des morceaux.
Pendant la cuisson, la porte du four doit être fermée.
Tenir la porte du four fermée pendant l'utilisation du grill. L'utilisation du grill avec la porte du four ouverte pourrait causer des dommages irréparables au four et compromettre la sécurité de fonctionnement.
Sélecteur de commande
MANETTE DU THERMOSTAT RÉGLABLE ENTRE 50 ET 250 °C
Instructions pour l'utilisateur
Cette fonction assure une répartition uniforme de la chaleur et une déténération efficace de la chaleur dans les mets. Les aliments sont légèrement gratinés en surface et conservent à l'intérieur toute leur onctuosité. Pendant la cuisson, la porte du four doit être fermée et la durée maximum de réchauffement ne doit pas dépasser 60 minutes.
Tenir la porte du four fermée pendant l'utilisation du grill. L'utilisation du grill avec la porte du four ouverte pourrait causer des endommagements irréparables au four et compromettre la sécurité du fonctionnement.
Manette position 0
THERMOSTAT
La décongélation est plus rapide avec le brassage de l'air. L'air brassé à l'intérieur du four est à température ambiante.
La décongélation à température ambiante présente l'avantage de préserver le goût et l'aspect des aliments.
Sélecteur de commande
MANETTE DU THERMOSTAT RÉGLABLE ENTRE 50 ET 200 °C
Ce type de cuisson est prévu uniquement pour le four principal. Nous vous conseillons de l'utiliser pour les petits morceaux.
Mettre la pièce à rôtir en broche et bloquer les vis A des fourchettes. Enfiler les châssis B dans les orifices du bac F. Positionner la tige du tournebroche de manière à ce que la poulie E reste guidée sur le support B. Introduire complètement le bac dans le four jusqu'à ce que la pointe de la tige corresponde à l'orifice C. Grâce au mouvement basculant des châssis B, faire entrer la pointe de la tige tournebroche dans le siège C d'entraînement du moteur tournebroche sur la paroi latérale du four. Verser un peu d'eau dans la plaque pour éviter la formation de fumée.
Fermer la porte du four durant la cuisson.
La durée des cuissons avec gril et tournebroche ne doit pas dépasser 60 minutes.
L'éclairage intermittent et régulier du voyant du thermostat au cours de la cuisson est normal. Il indique le maintien d'une température constante à l'intérieur du four.
ATTENTION : monter les châssis B comme indiqué sur la figure ci-contre.
9.7 Tableaux de cuisson conseillés
Le temps de cuisson, surtout pour ce qui concerne la viande, dépend de l'épaisseur, de la qualité et du goût du consommateur.
Cuisson classique
CUISSON AU GRIL
| POSITION
DE LA GRILLE
A PARTIR DU BAS | TEMPERATURE
(°C) | TEMPS
EN MINUTES (*) |
| PATES ALIMENTAIRES |
| LASAGNES | 2 - 3 | 210 - 230 | 30 |
| PATES AU FOUR | 2 - 3 | 210 - 230 | 40 |
| VIANDES |
| ROTI DE VEAU | 2 | 170 - 200 | 30 - 40 / KG. |
| ROTI DE BOEUF | 2 | 210 - 240 | 30 - 40 / KG. |
| ROTI DE PORC | 2 | 170 - 200 | 30 - 40 / KG. |
| POULET | 2 | 170 - 200 | 45 - 60 |
| CANARD | 2 | 170 - 200 | 45 - 60 |
| OIE - DINDE | 2 | 140 - 170 | 45 - 60 |
| LAPIN | 2 | 170 - 200 | 50 - 60 |
| GIGOT DE MOUTON | 1 | 170 - 200 | 15 / KG. |
| POISSON ROTI | 1 - 2 | 170 - 200 | SUIVANT POIDS |
| PIZZA | 1 - 2 | 210 - 240 | 40 - 45 |
| GATEAUX |
| MERINGUES | 1 - 2 | 50 - 70 | 60 - 90 |
| PATE SABLEE | 1 - 2 | 170 - 200 | 15 - 20 |
| MARBRES | 1 - 2 | 165 | 35 - 45 |
| BISCUITS A LA CUILLERE | 1 - 2 | 150 | 30 - 50 |
| BRIOCHE | 1 - 2 | 170 - 200 | 40 - 45 |
| TARTES AUX FRUITS | 1 - 2 | 170 - 200 | 20 - 30 |
(*) = AVEC PRÉCHAUFFAGE DU FOUR
| POSITION
DE LA GRILLE
A PARTIR DU BAS | TEMPS EN MINUTES |
| | PREMIER COTE | DEUXXIÈME COTE |
| COTELETTE DE PORC | 4 | 7 - 9 | 5 - 7 |
| FILET DE PORC | 3 | 9 - 11 | 5 - 9 |
| FILET DE BOEUF | 3 | 9 - 11 | 9 - 11 |
| TRANCHES DE FOIE | 4 | 2 - 3 | 2 - 3 |
| ESCALOPE DE VEAU | 4 | 7 - 9 | 5 - 7 |
| POULET COUPE EN DEUX | 3 | 9 - 14 | 9 - 11 |
| SAUCISSES | 4 | 7 - 9 | 5 - 6 |
| BOULETtes | 4 | 7 - 9 | 5 - 6 |
| FILET DE POISSON | 4 | 5 - 6 | 3 - 4 |
| TOAST | 4 | 2 - 4 | 2 - 3 |
Cuisson avec air chaud
| POSITION
DE LA GRILLE
A PARTIR DU BAS | TEMPERATURE
(°C) | TEMPS EN
MINUTES |
| PATES ALIMENTAIRES |
| LASAGNES | 2 | 190 - 210 | 20 - 25 |
| PATES AU FOUR | 2 | 190 - 210 | 25 - 30 |
| RIZ CREOLE | 2 | 190 - 220 | 20 - 25 |
| VIANDES |
| ROTI DE VEAU | 2 | 150 - 170 | 65 - 90 |
| ROTI DE PORC | 2 | 150 - 160 | 70 - 100 |
| ROTI DE BOEUF | 2 | 160 - 170 | 65 - 90 |
| FILET DE BOEUF | 2 | 160 - 180 | 35 - 45 |
| ROTI D'AGNEAU | 2 | 130 - 150 | 100 - 130 |
| ROSBIF | 2 | 170 - 180 | 40 - 45 |
| POULET RÔTI | 2 | 170 | 70 - 90 |
| CANARD RÔTI | 2 | 160 - 170 | 100 - 160 |
| DINDE RÔTIE | 2 | 150 - 160 | 160 - 240 |
| LAPIN RÔTI | 2 | 150 - 160 | 80 - 100 |
| LIÈVRE RÔTI | 2 | 160 - 170 | 30 - 50 |
| PIGEON RÔTI | 2 | 140 - 170 | 15 - 25 |
| POISSON | 2 - 3 | 150 - 170 | SUIVANT POIDS |
| PIZZA | 2 - 3 | 210 - 240 | 30 - 50 |
| GATEAUX (PATISSERIE) |
| MARBRES | 2 - 3 | 150 - 170 | 35 - 45 |
| Tarte AUX FRUITS | 2 - 3 | 170 - 190 | 40 - 50 |
| GENoise | 2 - 3 | 190 - 220 | 25 - 35 |
| BRIOCHE | 2 - 3 | 160 - 170 | 40 - 60 |
| STRUDEL | 1 - 2 | 150 | 25 - 35 |
| CREME ET BISCUITS A LA |
| CUILLERE | 2 - 3 | 160 - 170 | 30 - 40 |
| PAIN | 2 - 3 | 190 - 210 | 40 |
| TOAST | 1 - 2 | 220 - 240 | 7 |
10.1 Nettoyage de l'acier inoxydable
Avant d'effectuer une opération qui implique l'accès aux parties sous tension, débrancher l'appareil.
Pour assurer une bonne conservation de l'acier inoxydable, il faut le nettoyer régulièrement à la fin de chaque utilisation, après l'avoir laissé refroidir.
10.1.1 Nettoyage ordinaire quotidien
Pour nettoyer et conserver les surfaces en acier inoxydable, utiliser toujours et uniquement des produits spécifiques qui ne contiennent pas d'abrasifs ou de substances acides à base de chlore.
Mode d'emploi : verser le produit sur un chiffon humide et passer sur la surface, rincer soigneusement et essuyer avec un chiffon doux ou avec une peau de chamois.
10.1.2 Taches de nourriture ou résidus
Éviter absolument l'utilisation d'éponges métalliques ou de racloirs tranchants pour ne pas endommager les surfaces. Utiliser des produits pour acier normaux, non abrasifs, en se servant éventuellement d'ustensiles en bois ou en matière plastique. Rincer soigneusement et essuyer avec un chiffon doux ou avec un peu de chamois.
Éviter de faire sécher à l'intérieur du four des résidus d'aliments sucrés (ex. confiture). En se séchant trop longtemps, ils pourraient abîmer l'émail qui recouvre l'intérieur du four.
10.2.1 Les grilles
Démonter les grilles (d'abord la grille centrale, puis les grilles latérales). Les nettoyer à l'eau tiède et au détergent non abrasif, en veillant à éliminer toutes les incrustations. Les remonter en plaçant d'abord les grilles latérales, puis la grille centrale.
10.2.2 Chapeaux, couronnes et brûleurs
Les chapeaux, les couronnes et les brûleurs sont amovibles pour faciliter le nettoyage. Pour enlever la couronne du plat à poisson, il faut dévisser les deux vis visibles après avoir enlevé le chapeau. Nettoyer tous les composants à l'eau chaude et au moyen d'un détergent neutre en ayant soin d'enlever toutes les incrustations et attendre qu'ils soient parfaitement secs. Remonter les couronnes en s'assurant qu'elles sont placées dans leurs logements avec leurs chapeaux et en veillant à ce que les orifices A des couronnes correspondent aux bougies et aux thermocouples.
10.2.3 Les bougies et les thermocouples
Pour un bon fonctionnement, les bougies d'allumage et les thermocouples doivent toujours être bien nettoyés. Les contrôler fréquemment et, si nécessaire, les nettoyer avec un chiffon humide. Les éventuels résidus secs doivent être éliminés avec une tige de bois ou une aiguille.
10.3 Nettoyage du four
Pour une bonne conservation du four, il faut le nettoyer régulièrement après l'avoir laissé refroidir. Enlever toutes les parties amovibles.

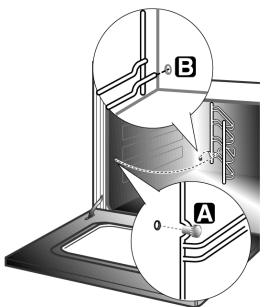

Enlever les guides latéraux en dévissant la bague A et les ôter par l'orifice arrière B.
- NE PAS UTILISER DE JET DE VAPEUR POUR NETTOYER L'INTÉRIEUR DU FOUR.
Instructions pour l'utilisateur
- Nettoyer les grilles du four et les glissières latérales des détergents non abrasifs, rincer et essuyer.
- Nettoyer les parois internes du four au moyen d'un chiffon doux imbibé d'une solution ammoniaquée, rincer et essuyer. S'il reste encore des taches, poser sur le fond du four un chiffon humide imbibé d'ammoniaque, fermer la porte et, au bout de quelques heures, laver le four avec de l'eau chaude et un détergent liquide, rincer et essuyer.
Pour faciliter les opérations de nettoyage, on peut extraire complètement le tiroir débarras.
Le tirer complètement vers l'avant (comme un tiroir normal).
Sur certains modèles, il faut, après l'avoir extrait complètement, pousser vers le haut les deux languettes (voir figure) et extraire le tiroir de l'appareil.
10.3.1 Panneaux autonettoyants
Le four principal est doté de panneaux en émail autonettoyant continu.
Ces panneaux permettent un nettoyage plus facile du four et assurent son bon fonctionnement dans le temps.
10.3.2 Utilisation des panneaux autonettoyants
Périodiquement, dans le but de maintenir l'intérieur du four toujours propre, sans résidus d'aliments et sans odeurs désagréables, il est conseillé de faire fonctionner l'appareil à vide à des températures non inférieures à 200°C pendant un temps qui varie de 30 à 60 minutes, pour permettre aux panneaux autonettoyants d'oxyder les résidus présents qui, lorsque le four sera froid, devront être éliminés avec une éponge humide.
10.3.3 Entretien des panneaux autonettoyants
Pour le nettoyage des panneaux, l'utilisation de crèmes abrasives et de détergents communs est déconseillée. Utiliser tout simplement une éponge humide pour ne pas altérer les particularités de l'émail qui recouvre les panneaux.
10.3.4 Démontage des panneaux autonettoyants
- Retirer tous les accessoires du four.
- Enlever les grilles latérales (fig. 1);
- Ôter les panneaux latéraux "F" et "G" (fig. 2);
- Extraire le panneau arrière eté “C” (fig. 2);
- Remonter les panneaux en les remettant à leur état initial.
10.4 Vitre de la porte
Il est conseillé de la maintenir toujours bien propre. Utiliser du papier essuie-tout. En cas de saleté persistante, laver avec une éponge humide et un détergent commun.
Périodiquement, le four nécessite de petites interventions d'entretien ou le remplacement de pièces sujettes à l'usure, telles que les joints, les ampoules, etc. Ci-après, nous fournissons les instructions spécifiques pour toute intervention de ce type.
Avant toute intervention, il faut désactiver l'alimentation électrique de l'appareil.
11.1 Remplacement de l'ampoule d'éclairage
Enlever le capuchon de protection A en le dévissant de gauche à droite ; remplacer l'ampoule B par une autre semblable. Remonter le capuchon de protection A.
Utiliser uniquement des lampes spéciales four (T 300°C).
11.2 Démontage de la porte
Ouvrir la porte et introduire les pivots (fournis) dans les trous du côté interne. Fermer la porte d'un angle d'environ 15°, la lever et l'extraire de son logement. Pour le remontage, enfiler les charnières dans les rainures prévues, puis laisser retomber la porte vers le bas et enlever les pivots. Si l'on perd les pivots, on peut utiliser deux tournevis.
Pour un nettoyage soigneux du four, le joint de la porte est démontable. Avant de procéder à l'enlèvement du joint, il faut démonter la porte du four de la façon décrite précédemment. Une fois la porte démontée, soulever les languettes situées aux angles du joint, de la façon indiquée par la figure.
11.4 Lubrification des robinets gaz
Avec le temps, il peut arriver que les robinets gaz présentent des difficultés de rotation et se bloquent. Procéder à leur nettoyage interne et les regraisser. Cette opération doit être effectuée par un technicien spécialisé.
