B85-G41 PC MATE - Carte mère MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère
Modèles compatibles	Z87-G43, H87-G43, B85-G43
Socket processeur	Non précisé
Chipset	Non précisé
Format	ATX / Micro-ATX (général)
Nombre de slots RAM	Non précisé
Type de RAM supportée	DDR3 (général)
Nombre de ports PCIe	Non précisé
Ports SATA	Non précisé
Connectivité réseau	Ethernet (général)
Sorties vidéo	Non précisé
Connecteurs d'alimentation	Non précisé
Support multi-GPU	Non précisé
Audio intégré	Non précisé
USB	Non précisé
Fonctions spéciales	Non précisé

FOIRE AUX QUESTIONS - B85-G41 PC MATE MSI

Comment installer le MSI B85-G41 PC MATE ?

Pour installer la carte mère MSI B85-G41 PC MATE, commencez par éteindre votre ordinateur et débrancher tous les câbles. Ouvrez le boîtier, placez la carte mère sur les entretoises, puis vissez-la en place. Installez le processeur, la RAM et les autres composants avant de refermer le boîtier.

Quels sont les ports disponibles sur la MSI B85-G41 PC MATE ?

La MSI B85-G41 PC MATE dispose de ports USB 3.0, USB 2.0, HDMI, DVI, et d'un port Ethernet. Elle possède également des ports audio pour une connexion facile aux périphériques audio.

Comment mettre à jour le BIOS de la MSI B85-G41 PC MATE ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS sur le site officiel de MSI. Copiez le fichier sur une clé USB, redémarrez votre ordinateur et accédez à l'utilitaire de configuration du BIOS. Utilisez l'option de mise à jour du BIOS pour sélectionner le fichier sur la clé USB et suivez les instructions à l'écran.

Pourquoi mon ordinateur ne démarre-t-il pas avec la MSI B85-G41 PC MATE ?

Si votre ordinateur ne démarre pas, vérifiez que tous les câbles sont correctement connectés, y compris l'alimentation. Assurez-vous que la RAM et le processeur sont bien installés. Si le problème persiste, essayez de retirer tous les périphériques non essentiels et redémarrez.

Comment configurer le RAID sur la MSI B85-G41 PC MATE ?

Pour configurer le RAID, entrez dans le BIOS au démarrage de l'ordinateur. Trouvez l'option 'SATA Configuration' et changez le mode en 'RAID'. Ensuite, redémarrez votre ordinateur et utilisez l'utilitaire de configuration RAID pour créer le volume RAID souhaité.

Quelle est la capacité de RAM maximale prise en charge par la MSI B85-G41 PC MATE ?

La MSI B85-G41 PC MATE prend en charge jusqu'à 32 Go de RAM DDR3, répartis sur 4 emplacements DIMM.

Comment résoudre un problème d'écran noir au démarrage ?

Pour résoudre un problème d'écran noir, vérifiez que le moniteur est allumé et bien connecté à la carte graphique. Testez avec un autre câble ou un autre moniteur si possible. Si le problème persiste, vérifiez l'installation de la RAM et du processeur.

Quel est le format de la MSI B85-G41 PC MATE ?

La MSI B85-G41 PC MATE est de format ATX, ce qui lui permet de s'adapter à la plupart des boîtiers standard.

MODE D'EMPLOI B85-G41 PC MATE MSI

En tant qu'écologiste et afin de protégier l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive européen (EU) relative aux déchets des équipement électriques et Electroniques, directive 2002/96/EC, prénant effet le 13 août 2005, que les produits électriques et Electroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récapuerer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retard des produits en fin de vie au sein de la communauté européen. Par conséquent vous pouvez returner localement ces matériels dans les points de collecte.

PYCCKN

KomnaHnM SIm npednpnHMaet akTbHbIe DeiCTBnI NO 3aunTe OkpykaHoue cpebl, nO3Tomy HAnOMHaem Bam, YTO....

B cootbctbn C napeKtboB Ebponeckoro Co03a (EC) no npedeTbpaueHnO 3aqr3neHnO OKpykaUoSeI cpeIb IcNoIb3OBaHHbIM 3JeKtpuyeCKM IN 3JeKTPoHHbIM o6OpydoHnEM (DpeKtBa WEEE 2002/96/EC), BcTynaIoSeI B cnly 13 aBycTa 2005 rOda, n3dEInN, OTHOscIuieC K 3JeKtpuyeCKOM Y 3JeKTPoHHOMy o6OpydoHnIO, He mOrTy paccMatpnbatbcra KaK 6bITobO Mycop, no3ToMY npOn3BOiTeIN BblIepeuNCsNEHORO 3JeKtpoHHORO o6OpydoHnIA O63aHbI npHNMaTb erO dI py nepepa6OTKn IO OKOHauHn Cpoka cnYk6bl. MSI o63ayetcra co6HnDatb Tpe6oBAHn NO npInMePy npOduKynn, npOdaHNO IOD mapKo MSl Ha Teppntopn EC, B nepepa6OTKn IO OKOHauHn Cpoka cnYk6bl. Bbl MoXeTe BepHyTB 3TN n3dEInN B cneuaJIIN3IPoBAHHble nyHKtbl npInema.

ESPANOL

Guide Rapide Des Connecteurs .Fr-5

Guide rapide du panneau arriere Fr-7

Proceseur:CPU .Fr-9

Memoire . Fr-13

Trous Taraudes de Montage. Fr-14

Connecteurs d'alimentation.. .Fr-15

Emplacements d'extension Fr-16

Cartes Video/ Graphics .Fr-17
Connecteurs internes.. .Fr-18
Cavaliers .Fr-25

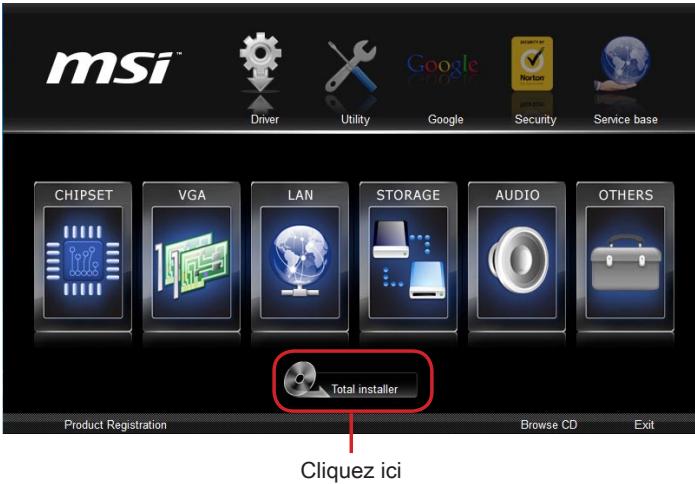

Pilotes et Utilitaires. Fr-26

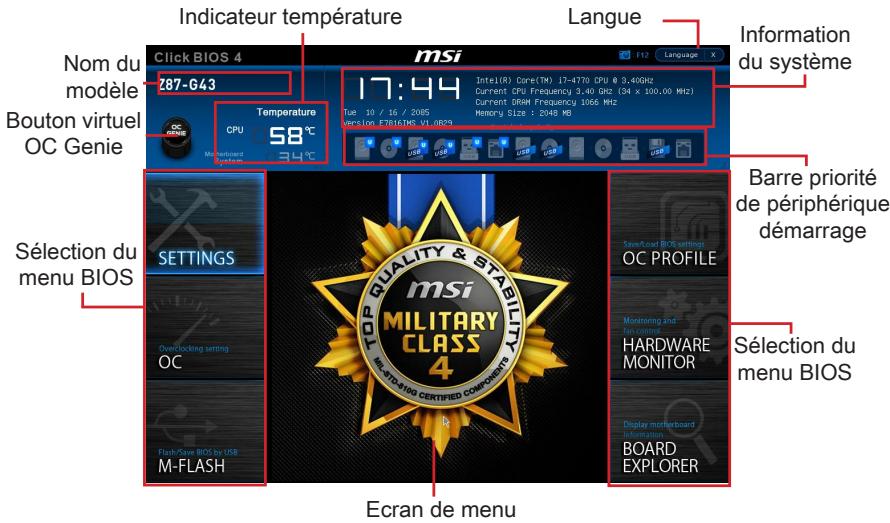

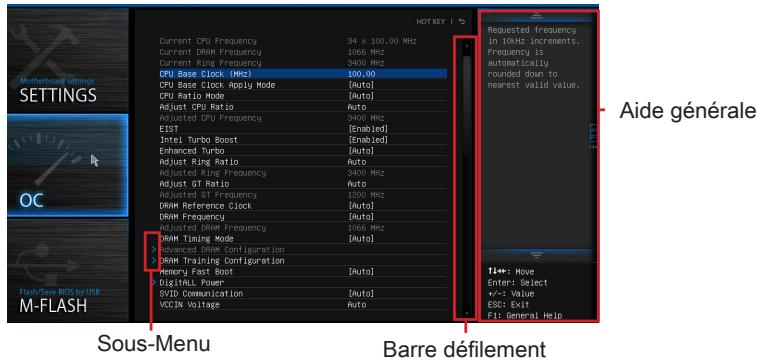

ConfigurationBIOS .Fr-27

Rusckn .. Ru-1

XapakTepcntKn CnCTeMHoI pHaTbI. Ru-2
KpaTkoe pyKOBoDCTBO no pa3bEmam Ru-5
KpaTkoe pyKOoDCTBO no pa6oTe c 3aDne nnHeIbO Ru-7
LII (ueHtpaIbIy IpoUeCCOP) Ru-9
Pamr. Ru-13
OTbepCTnIpoIyCTaHOBOUHbIe BInTbI. Ru-14
3JIeKtpoNTaHne Ru-15
CnotbI pauchepnra. Ru-16
Bndeo/YcTaHOBKa DnCKpeTHoN BnDeOkaPbI Ru-17
BHyTpeHnne pa3beMbI Ru-18
Pepembyk. Ru-25
ДраиВеры n yTиПNTы ... Ru-26
Hacrtpoika BIOS. Ru-27

Merci d'avoirCHOsi une carte mere ATX de la série Z87-G43/H87-G43/ B85-G43 (MS-7816 v1.X). La série Z87-G43/H87-G43/B85-G43 est basée sur le chipset Intel® Z87/H87/B85 pour une efficacite optimale. Conque pour fonctionner avec les proceseurs Intel® LGA1150, les cartes mères de la série Z87-G43/H87-G43/B85-G43 délivrent de haute performances et offrent une solution adaptée tant aux professionnels qu'aux particuliers.

Processeurs	■ Processeurs 4ème Génération Intel® Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® pour socket LGA 1150
Chipset	■ Chipset Intel® Z87 Express (Z87-G43)■ Chipset Intel® H87 Express (H87-G43)*■ Chipset Intel® B85 Express (B85-G43)** Support Intel® SBA.
Mémoire supportée	■ 4x emplacements de mémoire DDR3 supportent jusqu'à 32GB■ Support DDR3 3000(OC)/ 2800(OC)/ 2666(OC)/ 2600(OC)/ 2400(OC)/ 2200(OC)/ 2133(OC)/ 2000(OC)/ 1866(OC)/ 1600/ 1333/ 1066 MHz- OC est pour Z87-G43 seulement.■ Architecture mémoire double canal■ Support mémoire non-ECC, mémoire un-buffered■ Support Intel® Extreme Memory Profile (XMP)
Emplacement d'extension	■ 1x emplacement PCIe 3.0 x16■ 1x emplacement PCIe 2.0 x16- Support jusqu'à la vitesse PCIe 2.0 x4.■ 2x emplacements PCIe 2.0 x1■ 3x emplacements PCI
Graphiques intégrées	■ 1x port VGA, supportant une résolution maximum 1920x1200 @ 60Hz■ 1x port HDMI®, supportant une résolution maximum 4096x2160@24Hz, 24bpp/ 2560x1600@60Hz, 24bpp/ 1920x1080@60Hz, 36bpp■ 1x port DVI-D, supportant une résolution maximum 1920x1200 @ 60Hz
Multi-GPU Support	■ Support 2-Way AMD CrossFire™ Technology*■ Support Windows 7 et Windows 8.
Stockage	■ Chipset Intel Z87/ H87/ B85 Express- 6x ports SATA 6Gb/s (SATA1~6) (Z87-G43/ H87-G43)- 4x ports SATA 6Gb/s (SATA1~4) (B85-G43)- 2x ports SATA 3Gb/s (SATA5~6) (B85-G43)- Support RAID 0, RAID1, RAID 5 et RAID 10 (Pour Z87-G43/ H87-G43)- Support Intel Smart Response Technology* (Z87-G43 et H87-G43)- Support Intel® Rapid Start Technology et Intel® Smart Connect Technology*■ Support Intel Core processeurs dans Windows 7 et Windows 8.
USB	■ Chipset Intel Z87/ H87/ B85 Express- 4x ports USB 3.0 (2 ports sur le panneau arrière, 2 ports disponibles via les connecteurs USB internes)- 10x ports USB 2.0 (6 ports sur le panneau arrière, 4 ports disponibles via les connecteurs USB internes)
Audio	■ Realtek® ALC892 Codec- 7.1-canal audio haute-d'édition
LAN	■ 1x contrôleur Realtek® 8111E Gigabit LAN
Connecteurs sur le panneau arrière	■ 1x port PS/2 combo clavier/ souris ■ 6x ports USB 2.0 ■ 1x port HDMI ■ 1x port VGA ■ 1x port DVI-D ■ 1x port LAN (RJ45) ■ 2x ports USB 3.0 ■ 6x prises audio
Connecteurs internes	■ 1x connecteur d'alimentation principal 24-pin ATX ■ 1x connecteur d'alimentation 8-pin ATX 12V ■ 6x connecteurs SATA 6Gb/s - Pour Z87-G43/ H87-G43. ■ 4x connecteurs SATA 6Gb/s et 2x connecteurs SATA 3Gb/s - Pour B85-G43. ■ 2x connecteurs USB 2.0 (support 4 ports USB 2.0 supplémentaires) ■ 1x connecteur USB 3.0 (support 2 ports USB 3.0 supplémentaires) ■ 2x connecteurs de ventilateur de CPU 4-pin ■ 3x connecteurs de ventilateur de système 4-pin ■ 1x cavalier d'effacement CMOS ■ 1x connecteur audio avant ■ 2x connecteurs de panneau système ■ 1x connecteur de module TPM ■ 1x connecteur de port série ■ 1x connecteur de port parallele ■ 1x connecteur Intrusion Chassis
I/O Contrôleur	■ Chip contrôleur NUVOTON NCT6779
Moniteur de matériel	■ Détction de la température du CPU/ du système ■ Détction de la vitesse du ventilateur du CPU/ du système ■ Le contrôle de la vitesse du ventilateur du CPU/ du système
Fonctions BIOS	■ 64 Mb flash (Z87-G43) ■ 128 Mb flash (H87-G43/ B85-G43) ■ UEFI AMI BIOS ■ ACPI 5.0, PnP 1.0a, SM BIOS 2.7, DMI 2.0 ■ Multi-lingue
Fonctions spéciales	■ DigitALL Power ■ Military Class 4 ■ OC Genie 4 ■ CLICK BIOS 4 ■ All Solid CAPs ■ AMD CrossFire ■ PCI Express Gen 3 ■ Sound Blaster Cinema (en option) ■ Super RAID ■ USB 3.0 ■ SATA 6Gb/s ■ HDMI ■ Command Center ■ Live Update ■ M-Flash
Logiciel	■ Pilotes ■ MSI - Command Center - Super Charger - Super RAID - Live Update 5 - Fast Boot ■ 7-ZIP ■ Intel Turbo Boost Monitor ■ Intel Extreme Tuning Utility ■ Intel Small Business Advantage (en option) ■ Sound Blaster Cinema (en option) ■ Norton Internet Security Solution ■ Trend Micro SafeSync
Dimension	■ Dimensions ATX ■ 12.0 in. x 9.6 in. (30.5 cm x 24.4 cm)

Pour plus d'information sur le CPU, veuilles visitor http://www.msi.com/service/cpu-support/

Pour plus d'information sur les composants compatibles, veuillez visitor
http://www.msi.com/service/test-report/

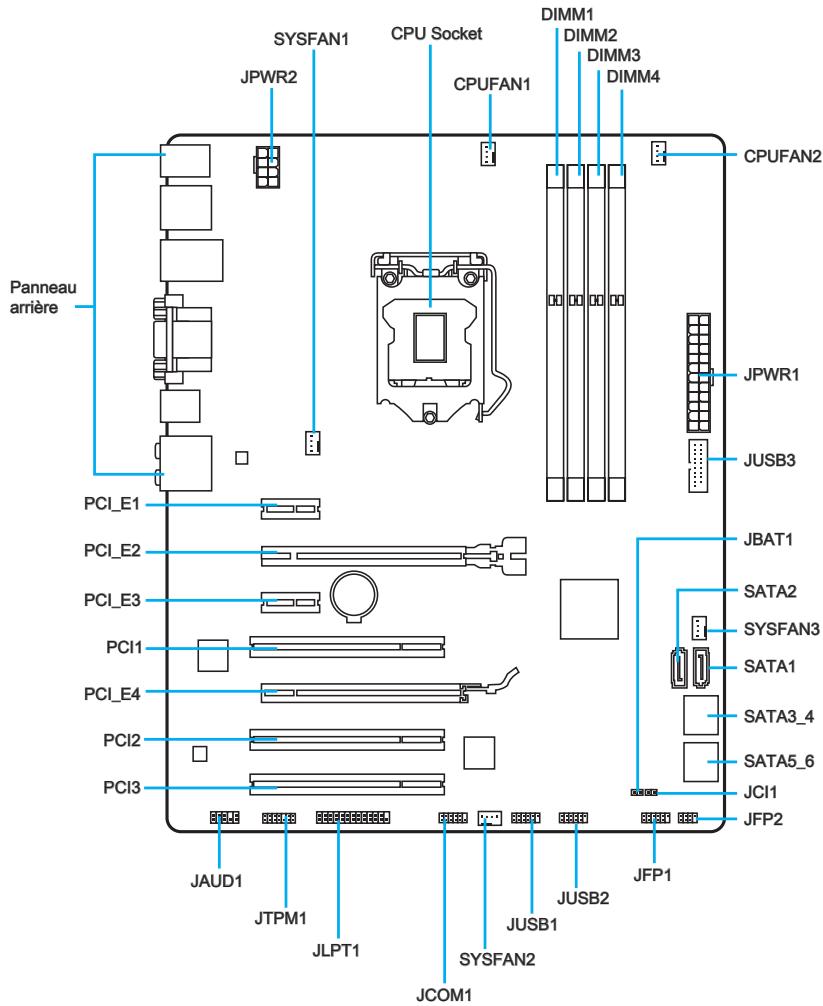

Guide réference des connecteurs

Noms de ports	Types des ports	Page
Panneau arrêté	Ports I/O	Fr-7
CPU Socket	LGA1150 CPU Socket	Fr-10
CPUFAN1~2,SYSFAN1~3	Connecteurs d'alimentation de ventilateurs	Fr-19
DIMM1~4	Emplacements de mémoire DDR3	Fr-13

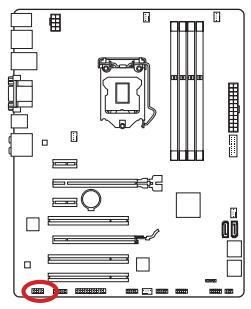

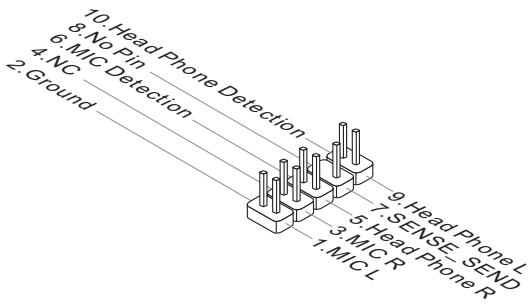

JAUD1	Connecteur audio avant	Fr-23
JBAT1	Cavalier d'effacement CMOS	Fr-25

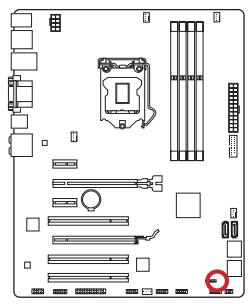

JCI1	Connecteur intrusion chaudiis	Fr-22
JCOM1	Connecteur de port série	Fr-24

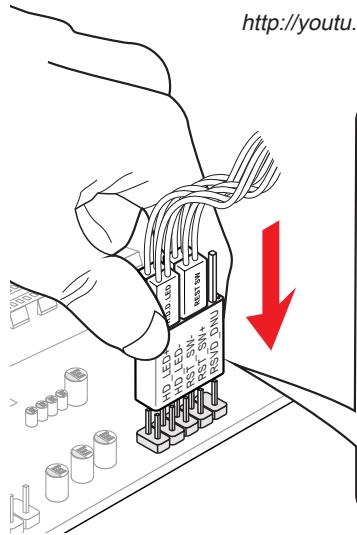

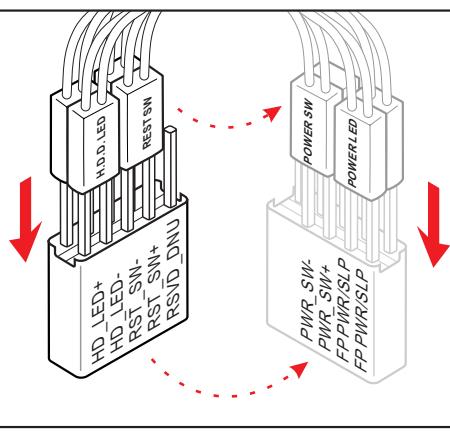

JFP1, JFP2	Connecteurs de panneau système	Fr-20

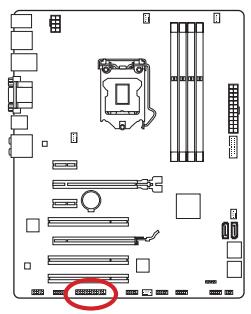

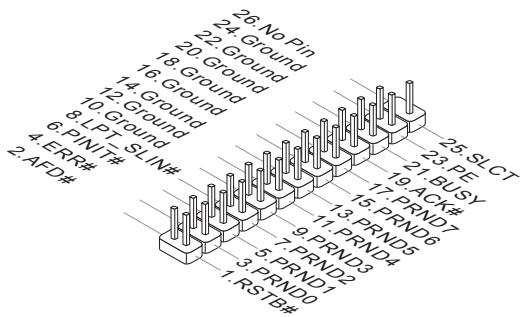

JLPT1	Connecteur de port parallèle	Fr-23
JPWR1~2	Connecteurs d'alimentation ATX	Fr-15

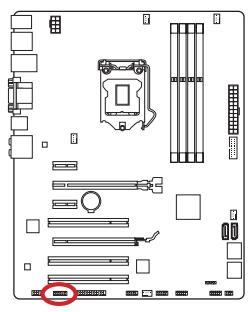

JTPM1	Connecteur de Module TPM	Fr-22

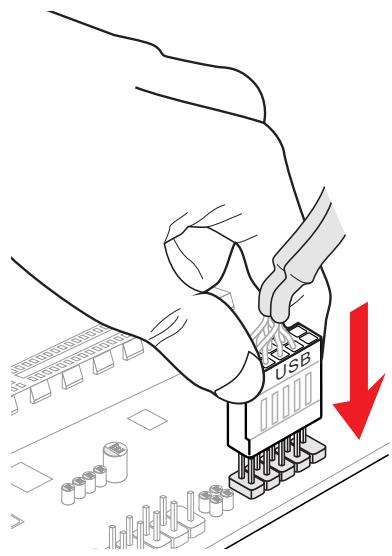

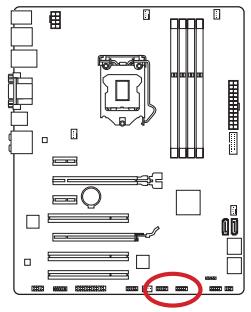

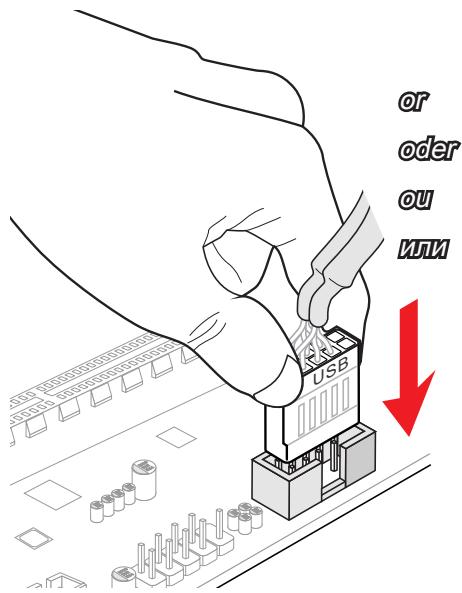

JUSB1~2	Connecteurs d'extension USB 2.0	Fr-21

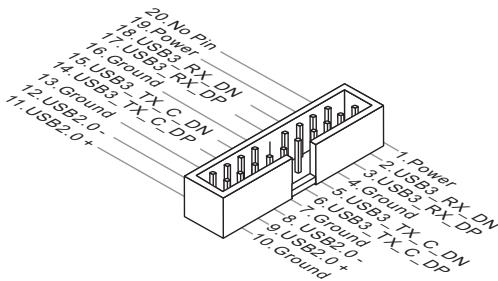

JUSB3	Connecteur d'extension USB 3.0	Fr-21
PCI_E1, 3	Emplacements d'extension PCIe x1	Fr-16
PCI_E2, 4	Emplacements d'extension PCIe x16	Fr-16
PCI1~3	Emplacements d'extension PCI	Fr-16
SATA1~6	Connecteurs SATA	Fr-18

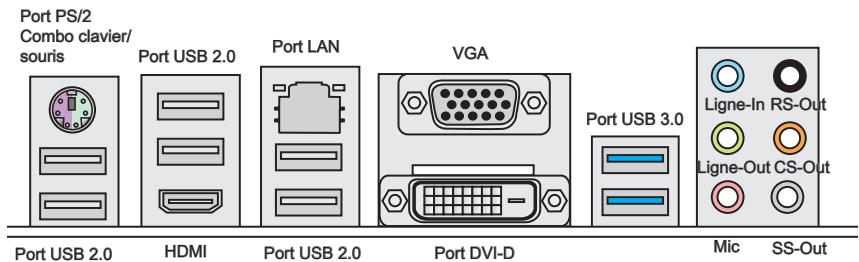

Port PS/2 combo clavier/souris

Combaison d'un connecteur souris / clavier DIN PS/2 pour une souris ou un clavier PS/2 ^® .

Port VGA

Le connecteur féminin de DB15-pin est fournit pour un moniteur.

Port DVI-D

Le connecteur DVI-D (Digital Visual Interface-Digital) peut etre relié à un moniteur via un adaptateur. Pour connecter un moniteur, veuillez vous referrer au manuel pour plus d'information.

Port HDMI

HIGH-DEFINITION MULTIMEDIA INTERFACE

Le High-Definition Multimedia Interface est une interface audio/vidéo tout-numérique, qui est capable de transmettre des flux décompressés. HDMI supporte toutes les formes de TV, y compris le standard, l'amélioré, ou les videos hauteures définitions, plus l'audio numérique multicanal sur un simple cable.

Important

Cette plate-forme supporte la fonction double-écran et triple-écran par les ports de sortie graphique intégrés.

	VGA+DVI-D	DVI-D+HDMI	HDMI+VGA	HDMI+VGA+DVI-D
Mode étendu(Etendre le PC sur undeuxième ou troisisièmemonitér)	○	○	○	○
Mode clone(Les moniteurs ont le même écran)	○	○	○	○

Port USB 2.0

Le port USB 2.0 sert à brancher des périhériques USB 2.0 tels que le clavier, la souris, ou d'autres périhériques compatibles USB 2.0.

>Port USB 3.0

Le port USB 3.0 est rétro-compatible avec les périphériques USB 2.0. Il supporte un taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).

Important

Si vous voulez installer un périphérique USB 3.0, vous nevez vous connecter à un port USB 3.0. Si un cable USB est utilisé, il doit être compatible USB 3.0.

- Port LAN

La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network (LAN)).

LINK/ACT LED SPEED LED	LED	Etat de LED	Description
	Link/ Activity LED (LED de lien/ activité)	Eteint	Non relié
		Jaune	Relié
		Clignote	Activité de donnée
	Speed LED (LED de vitesse)	Eteint	Débit de 10 Mbps
		Vert	Débit de 100 Mbps
		Orange	Débit de 1 Gbps

Ports Audio

Ces connecteurs audio sont utilisés pour les périhériques audio. Vous pouvez différencier leur utilisation grâce à la couleur des prises audio.

Bleu-Ligne In: sort à connecter les périphériques externes de sortie audio.
Vert-Ligne Out: est utilisé pour un haut-parleur ou un casque.
Rose-Mic: est utilisé pour un microphone.
■ Noir-RS-Out : Sortie audio haut-parleurs surround arrières en mode 4/ 5.1/7.1.
Orange-CS-Out: Sortie audio centre / caisson de basse en mode 5.1/ 7.1.
Gris-SS-Out: Sortie audio haut-parleurs surround de coto en mode 7.1.

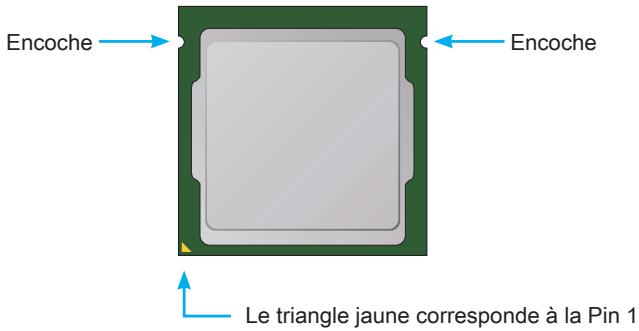

Introduction du CPU LGA 1150

A la surface du CPU LGA 1150 vous noterez deux encoches et un triangle jaune servant à aligner le CPU dans la bonne position sur la carte mère. Le triangle jaune corresponde à la Pin 1.

Important

Surchauffe

La surchauffe endommage sérieusement le processeur et le système. Assurez-vous toujours que le système de refroidissement fonctionne correctement pour protégger le processeur de la surchauffe. Assurez-vous d'appliquer une couche de pâté thermique (ou adhési f thermique) entre le processeur et le système de refroidissement afin d'améliorer la dissipation de la chaleur.

Remplacement du processeur

Lorsque vous remplacez le processeur, commencez toujours par couper l'alimentation électrique du système et débranchez le cordon d'alimentation de la prise pour garantir la sécurité du processeur.

Overclocking

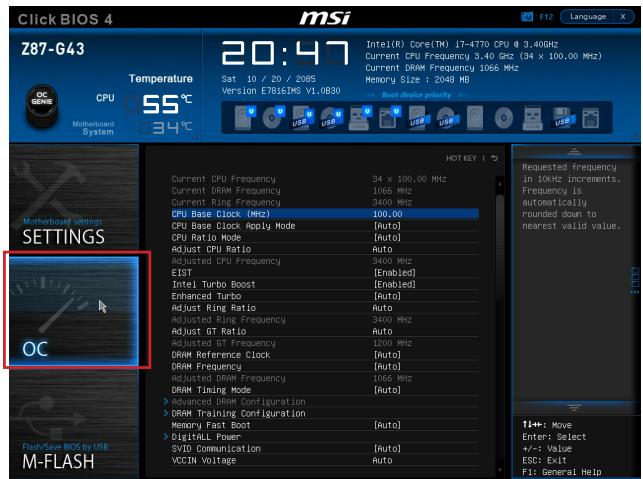

Cette carte mère supporte l'overclocking. Néanmoins, veuillez vous assurer que vos composants soient capables de tolérer l'overclocking. Toutefois l'utilisation au-delà des specifications constructeur n'est pas recommandé. Nous ne garantissons pas les dommages et risqués causés par les utilisations non prévues dans les spécifications du produit.

Installation du CPU et son ventilateur

Quand vous installez un CPU, assurez-vous toujours que le CPU soit équipé d'un ventilateur, qui est nécessaire pour éviter la surchauffe et maintainir la stabilité. Suivez les instruction suivantes pour installer le CPU et son ventilateur correctement. Une installation incorrecte peut endomager votre CPU et la carte mère.

Démonstration de video

Voir le video d'installation du CPU et de son ventilateur sur le site ci-dessous.

http://youtu.be/bf5La099url

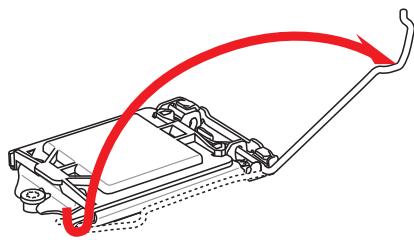

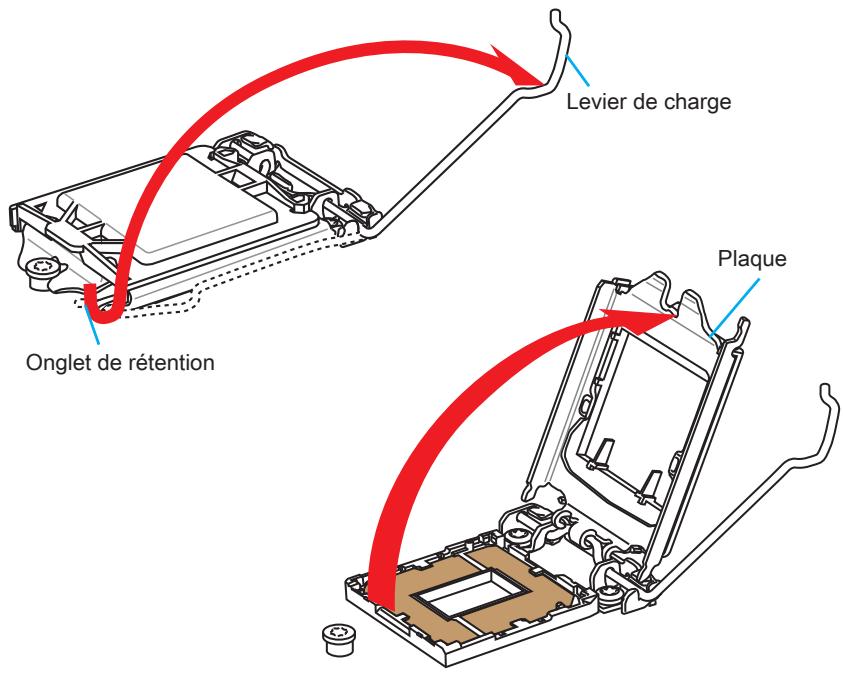

1. Poussez le levier de charge vers le bas pour le détacher et levez jusqu'à la position complètement ouverte.

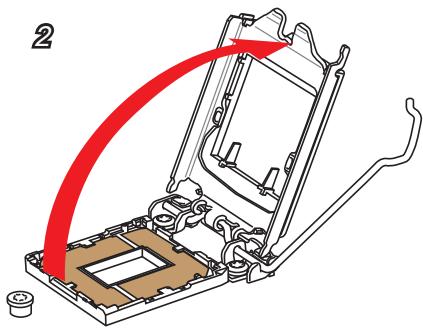

2. Le plaque se lève automatiquement lorsque le levier est levé à la position complètement ouverte.

Important

Ne pas toucher les contacts du socket ou l'envers du CPU.

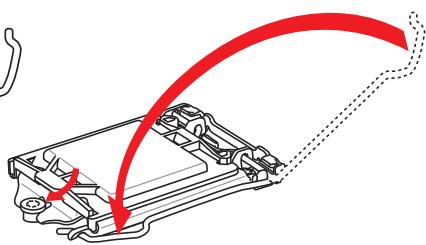

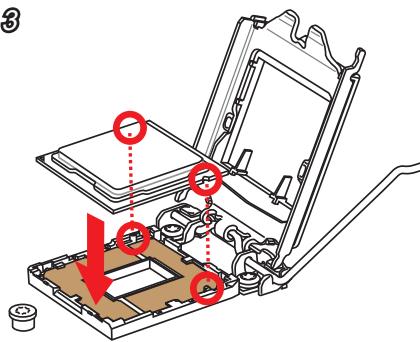

1. Alignez les encoches et les clés d'alignement du socket. Abaissez le CPU en ligne droite, évitez de faire basculer ou glisser le CPU dans l'emplacement. Vérifiez qu'il est bien installé dans la bonne direction.
2. Fermez et glissez le plaque de charge sous le bouton de détention. Fermez et engagez le levier de charge.

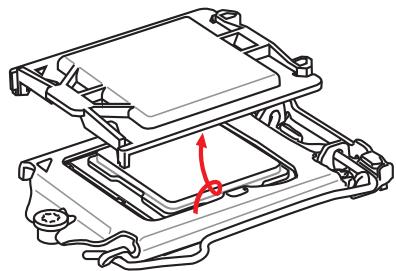

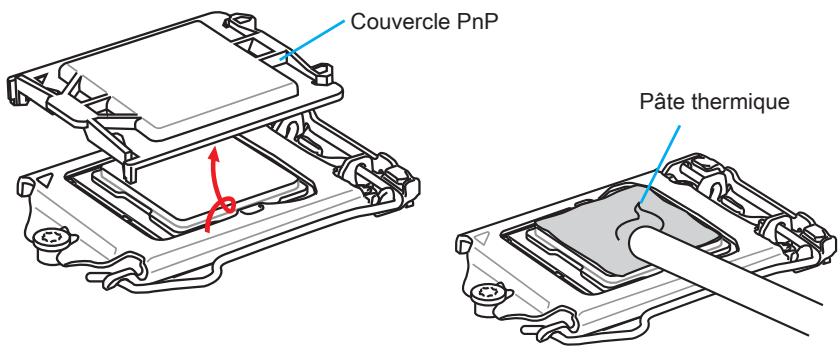

1. Quand vous poussez le levier, le couvercle PnP surgit automatiquement de l'emplacement du CPU. Ne pas jeter le couvercle PnP. Toutjours replacez le couvercle PnP si le CPU est enlevée de son emplacement.

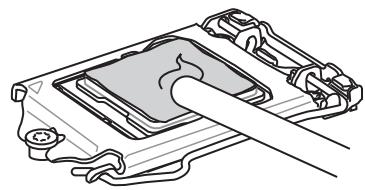

2. Appliquez une couche de pate thermique (ou d'adhesif thermique) sur le dessus du CPU. Cela aide la dissipation de chaleur et prévient la surchauffe du CPU.

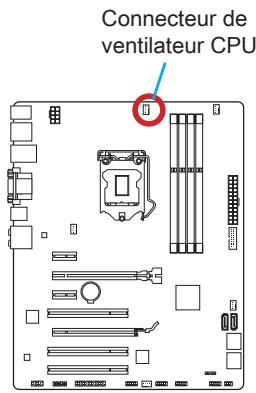

1. Localisez le connecteur du ventilateur CPU sur la carte mère.
2. Placez le ventilateur sur la carte mère avec son cable face au connecteur du ventilateur. Les éléments de fixation doivent correspond aux trous sur la carte.

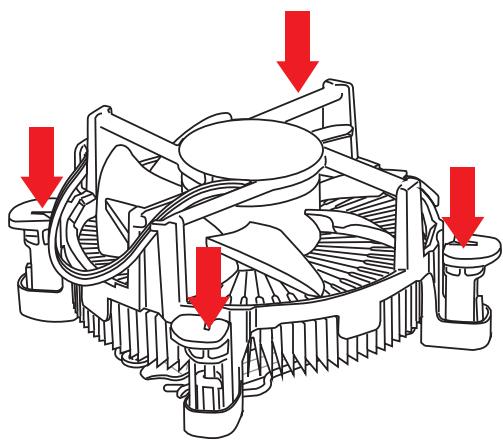

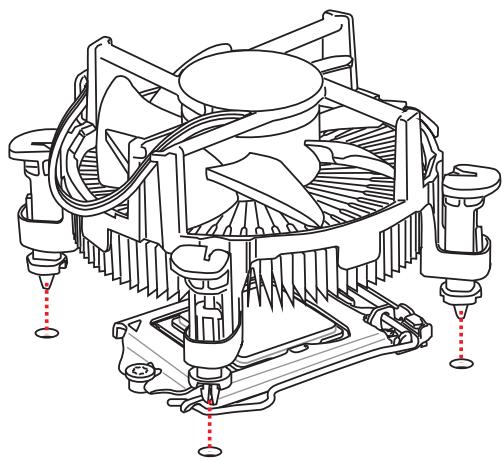

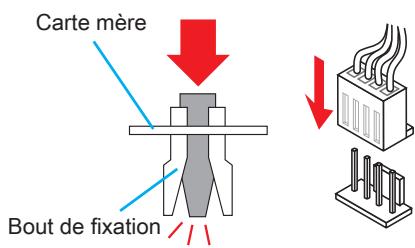

1. Appuyez sur le ventilateur jusqu'à ce que les quatre éléments de fixation se coince dans les trous de la carte mère. Appuyez sur les quatre éléments de fixation pour fixer le ventilateur. Losque tous les quatre sont bien en position, vous nevez entendre un cig.
2. Inspectez la carte mère pour vous assurer que les bouts des éléments de fixation sont bien verrouillés en position.
3. Finallyment, reliez le cable du ventilateur de CPU au connecteur sur la carte mère.

Important

• Vérifiez que le ventilateur de CPU est bien attaché sur le CPU avant de démarrer votre système.
• Quand le CPU n'est pas installé, toujours protégéz les broches de l'emplacement du CPU avec le couvercle recouvrant l'emplacement.
• Si vous avez achetez un CPU avec son ventilateur séparé, veillez vous référer à la documentation dans le paquet du ventilateur pour plus d'information d'installation.

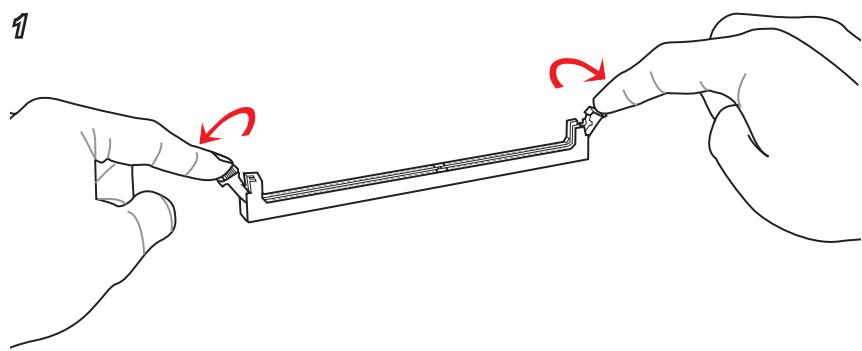

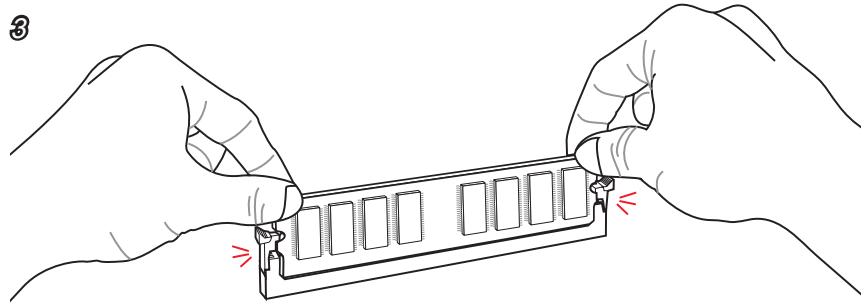

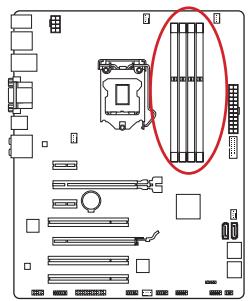

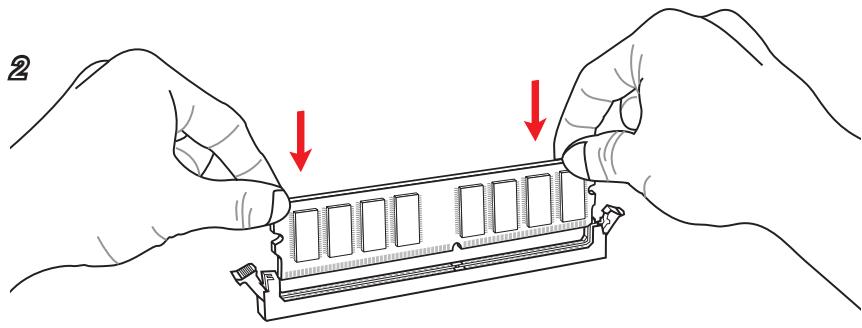

Ces emplacements DIMM sont destinés à installer les modules de mémoire. Pour plus d'informations sur les composants compatibles, veuillez visiter http://www.msi.com/service/test-report/

Démonstration de video

Voir le video sur l'installation des mémoires sur le site ci-dessous.
http://youtu.be/76yLtJaKICQ

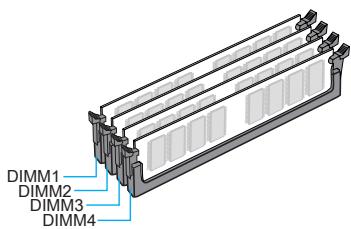

Règle de population en mode double canal

En mode de double canal, les modules de mémoire peuvent transmettre et recevoir simultanément deux lignes de données. L'activation du mode double canal peut améliorer les performances du système. Veuillez vous reporter aux illustrations suivantes pour connaître les règles de population en mode double canal.

Important

• Les modules de mémoire DDR3 ne sont pas interchangeables avec les modules DDR2. Vous doivent toujours installer les modules de mémoire DDR3 dans les emplacements DDR3 DIMM.
• Pour garantir la stabilité du système, assurez-vous d'installer les modules de mémoire du même type et de la même densité en mode double canal.
• A cause des ressources utilisées par le chipset, le système ne détectera que jusqu'à 31+GB (non 32GB plein) lorsque tous les emplacements DIMM sont installés avec des modules de mémoire de 8GB.

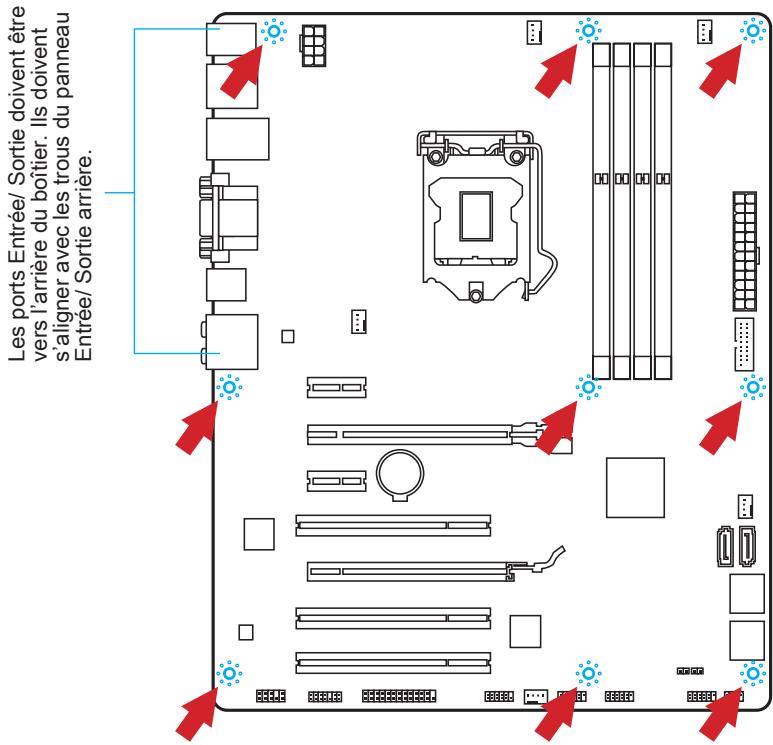

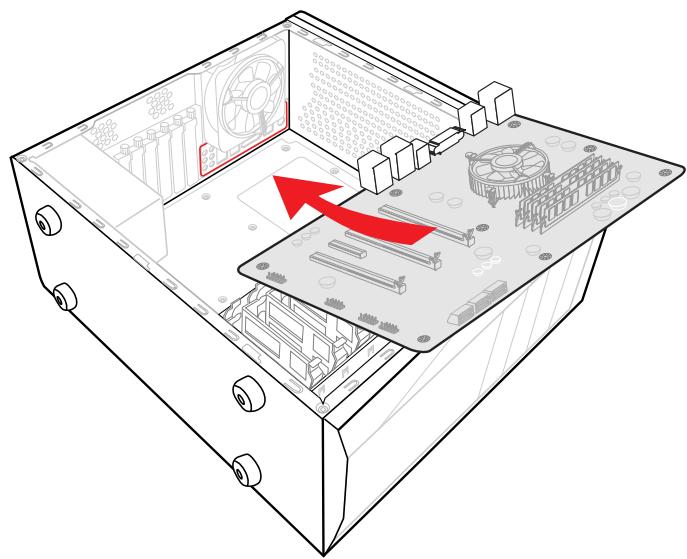

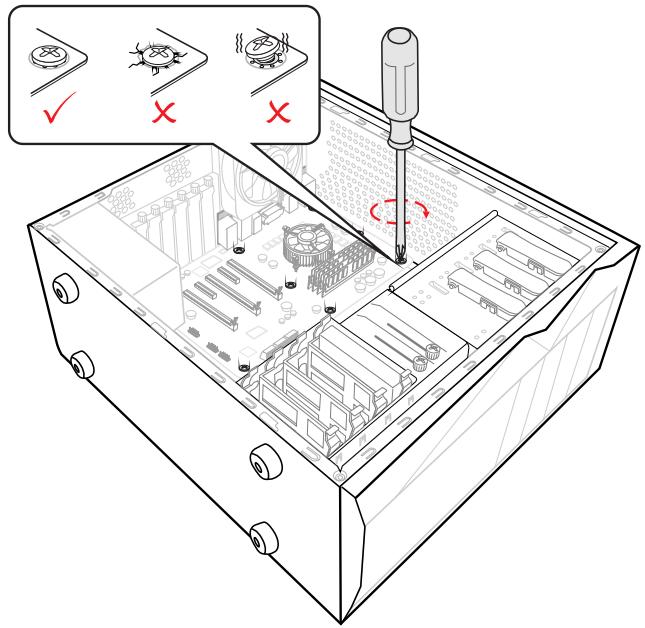

Trous Taraudés de Montage

Avant d'instructoriste carte mère, il faut d'abord installer les socles de montage nécessite saires sur le plateau de montage du boîtier de l'ordinateur. Si le boîtier de l'ordinateur est accompagné par un panneau Entrée/ Sortie arrrière, veuillez le replacer et utiliser celui qui est fournit dans la boîte de la carte. Le panneau Entrée/ Sortie arrrière doit se fixer facilement dans la boîtier sans recourir à des vis. Alignez les socles de montage du plateau avec les trous taraudés de la carte mère et sécurisez la carte mère avec les vis fournies avec le boîtier de l'ordinateur. L'emplacement des trous taraudés de la carte est montré ci-dessous. Pour plus d'information, veuillez vous référer au manuel de votre boîtier ordinateur.

Important

• Installez la carte mère sur une surface plate et propre.
• Pour prévenir tous dommages à la carte mère, voirlez à n'avoiraucuncontact entre la carte mère et le boitier de l'ordinateur hormis les socles de montage.
• Veuillez you assurer qu'il n'y pas de composant en métal mis sur la carte ou dans le boîtier de l'ordinaireur qui entraînerait un court circuit à la carte mère.

Démonstration de video

Voir le video sur l'installation des connecteurs d'alimentation sur le site ci-dessous.

http://youtu.be/gkDYyR_83I4

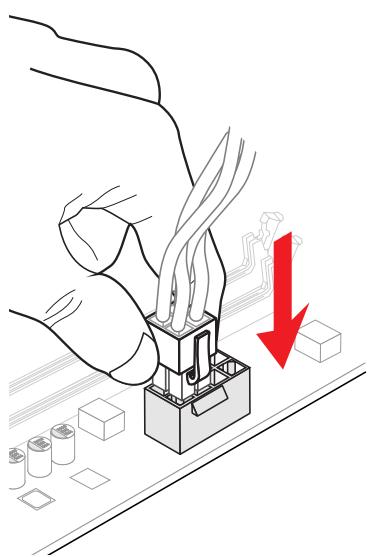

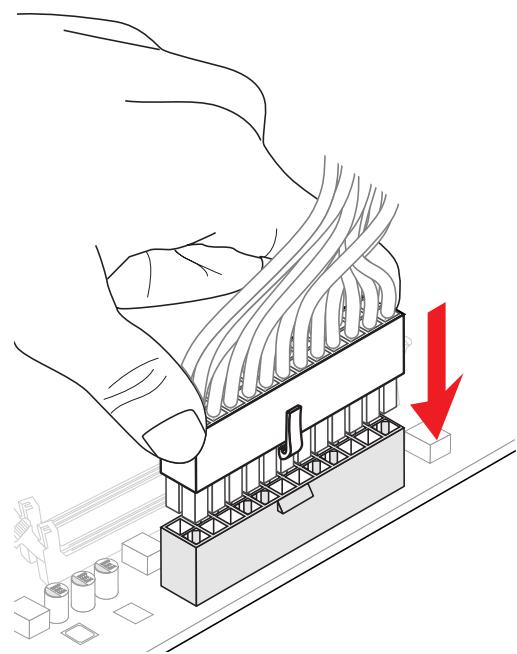

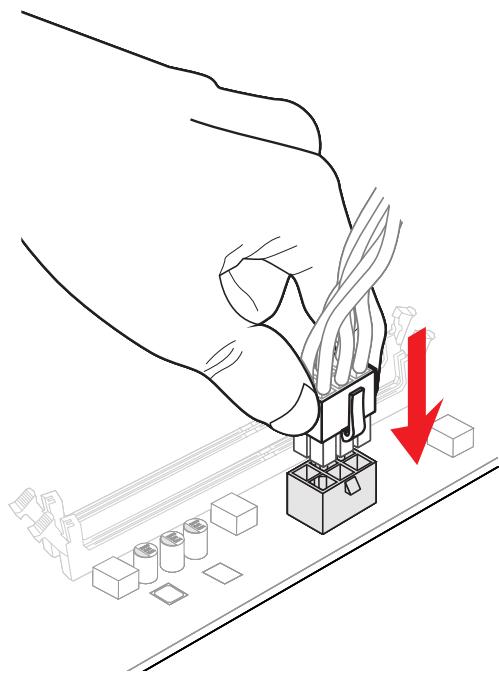

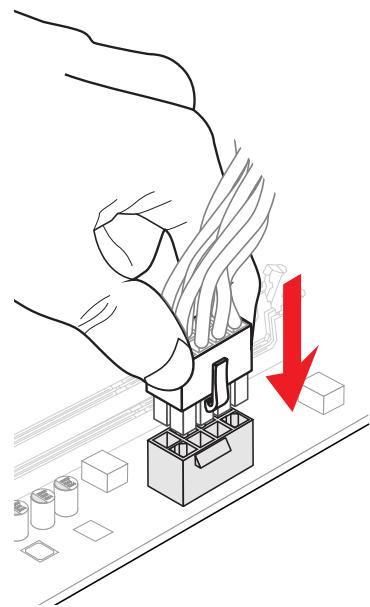

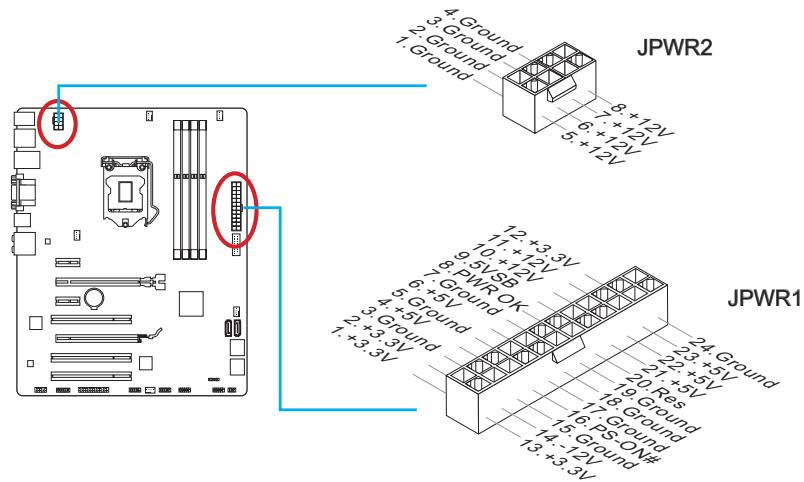

JPWR1~2:Connecteur d'alimentation ATX

Ce connecteur vous permet de relier une alimentation ATX. Pour cela, alignez le cable d'alimentation avec le connecteur et appuyez fermement le cable dans le connecteur. Si ceci est bien fait, la pince sur le cable d'alimentation doit être accrochée sur le connecteur d'alimentation de la carte mère.

Important

Veuillez vous assurer que tous les connecteurs sont connectés aux bonnes alimentations ATX afin garantir une opération stable de la carte mère.

Emplacements d'extension

Cette carte mère contient de nombreux ports pour les cartes d'extension, tels que les cartes graphiques ou les cartes audio.

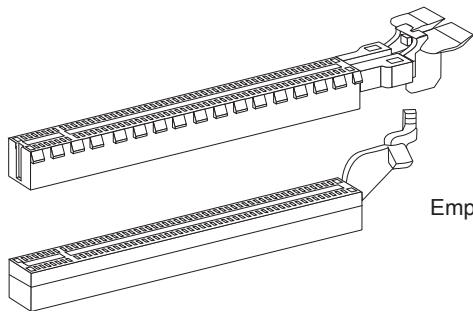

PCI_E1~E4 : Emplacement d'extension PCIe

L'emplacement PCIe supporte l'interface de carte d'extension PCIe.

Emplacement PCIe 3.0 x16
Emplacement PCIe 2.0 x16

Emplacement PCIe 2.0 x1

PCI1~3 : Emplacement d'extension PCI

L'emplacement PCI supporte la carte LAN, la carte SCSI, la carte USB et d'autres cartes ajoutees qui sont compatibles avec les specifications de PCI.

Important

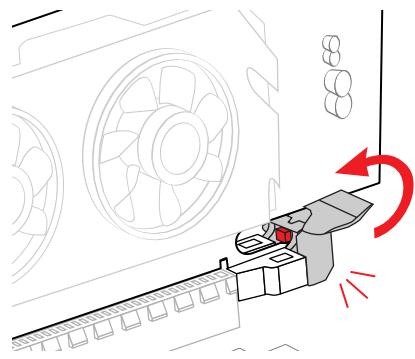

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d'extension, tels que cavaliers, interrupteurs ou la configuration du BIOS.

La carte mère peut utiliser la partie graphique intégrée au processeur, mais peut également utiliser une carte video distincte installée sur un port d'extension de la carte mère. Une ou plusieurs cartes video ajoutées peuvent améliorer fortement la performance graphique du système. Pour une compatibilité parfaite, nous vous recommendons d'utiliser des cartes graphiques MSI.

Démonstration de védéo

Voir le video sur l'installation d'une carte graphique dans l'emplacement PCIe x16 avec verrou papillon sur le site ci-dessous. http://youtu.be/mG0GZpr9w_A

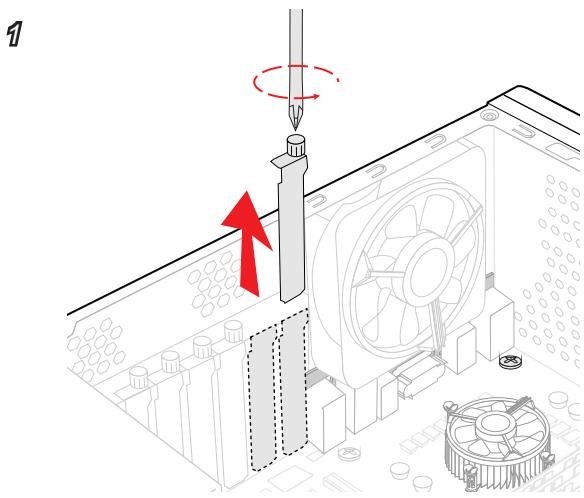

Installation de simple carte video

1. Déterminé que chaque sorte d'emplacement(s) d'extension la carte video utilisera. Localisez l'emplacement(s) d'extension sur la carte mère. Otez les caches de protection correspondants à cet emplacement du boîtier de l'ordinateur.

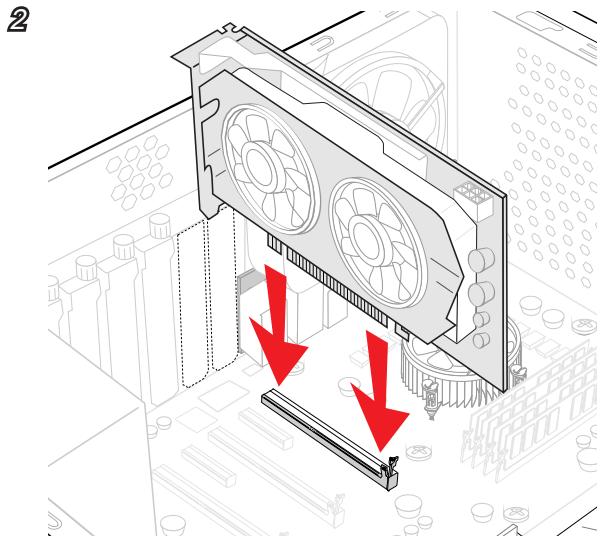

2. Alignez la carte video sur le haut de l'emplacement d'extension, les sorties video de la carte graphique orientés vers l'extérieur du boîtier de l'ordinateur. En cas d'une seule carte video, il est recommendé d'utiliser l'emplacement PCI_E2.
3. Poussez la carte video dans l'emplacement d'extension. Selon l'emplacement(s) d'extension utilisé, il doit y avoir des pinces sur l'emplacement(s) d'extension qui se verrouillent en place.

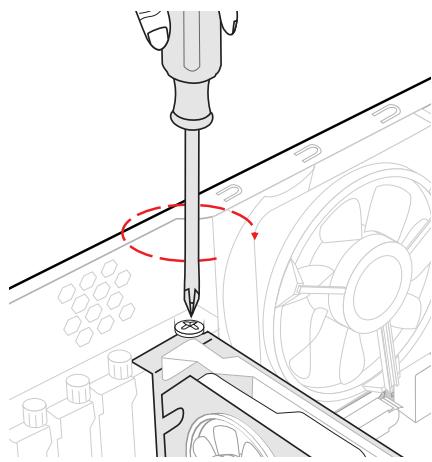

4. S'il est nécessaire, vissez l'équre de la carte graphique au boîtier de l'ordinateur. Certaines cartes video exigent un cable venant directement de l'alimentation.
5. Veuillez consultier le manuel de votre carte graphique pour plus d'instructions concernant l'installation des pilotes ou d'autres réglages spécifique.

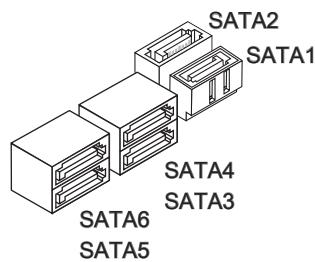

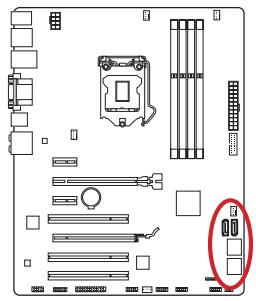

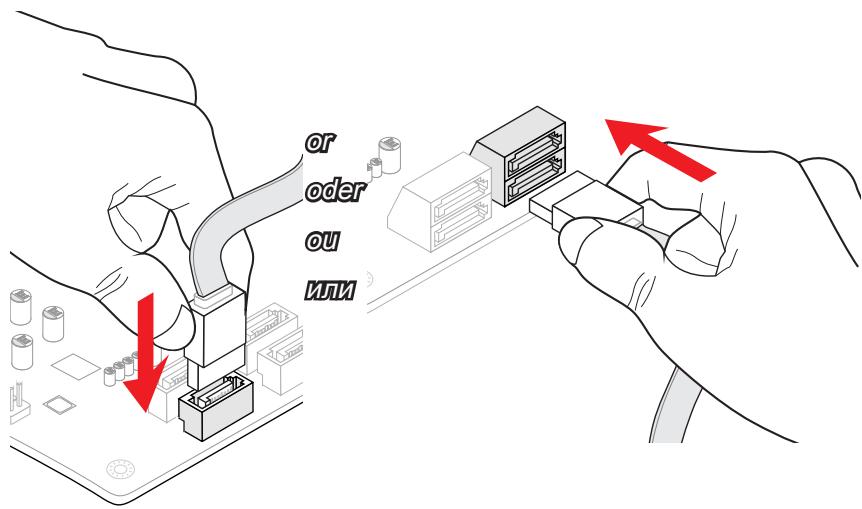

SATA1~6:Connecteurs SATA

Ce connecteur est un port d'interface SATA haut débit. Chaque connecteur peut être relié à un apparéil SATA. Les apparéils SATA sont des disques durs (HDD), disque état solide (SSD), et lecteurs optiques (CD/ DVD/ Blu-Ray).

Démonstration de védéo

Voir le video sur l'installation d'un SATA HDD. http://youtu.be/RZsMpqxythc

SATA1~6 (6Gb/s) par Intel® Z87/H87

SATA1~4 (6Gb/s), SATA5~6 (3Gb/s) par Intel® B85

Important

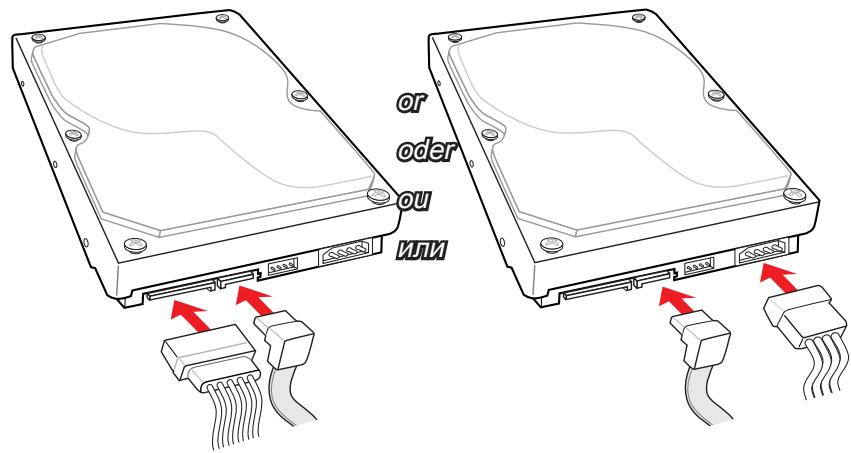

• De nombreux péripériques Sérique ATA ont besoin d'un cable d'alimentation. Ce type de péripériques comprend les disques durs (HDD), les disque étant solide (SSD), et les péripériques optiques (CD / DVD / Blu-Ray). Veuillez vous reférer au manuel des péripériques pour plus d'information.
• Dans la plupart des boîtiers d'ordinateur, il est nécessaire de fixer les périhériques SATA, tels que HDD, SSD, et lecteur optique au boîtier. Référez-vous au manuel de votre boîtier ou de votre périhérique SATA pour plus d'instructions d'installation.
• Veuiliez ne pas plier le cable de Sérique ATA à 90^ . Autrement il entraînerait une perte de données pendant la transmission.
• Les câbles SATA en ont des prises identiques sur chaque côté. Néanmoins, il est recommandé de connecter la prise plate sur la carte mère pour un gain d'espace.

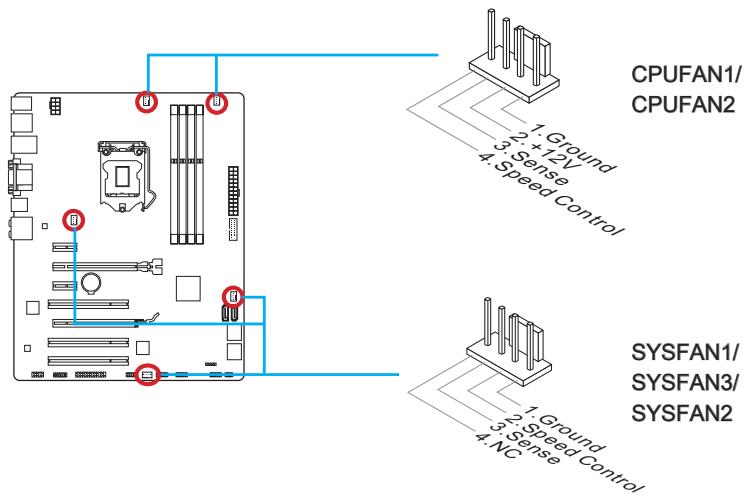

CPUFAN1~2,SYSFAN1~3:Connecteur d'alimentation du ventilateur

Les connecteurs d'alimentation du ventilateur supportent les ventilateurs de type +12V . Si la carte mère est équipée d'un monitreur du matériel système intégré, vous devrez utiliser un ventilateur spécial pourvu d'un capteur de vitesse afin de contrôler le ventilateur de l'unité centrale. N'oubliez pas de connecter tous les ventilateurs. Certains ventilateurs de système se connectent directement à l'alimentation au lieu de se connecter à la carte mère. Un ventilateur de système peut être relié à n'importe quel connecteur de ventilateur système.

Important

• Veuillez vous référer au site officiel de votre processeur ou consulter libre vendeur pour couver ventilateurs de refroidissement CPU recommends.
• Ces connecteurs supportent le contrôle Smart fan avec le mode liner. Vous pouvez installer l'utilitaire Command Center qui contrôle automatique la vitesse du ventilateur en fonction de la température actuelle.
• S'il n'y pas assez de ports sur la carte mère pour connecter tous les ventilateurs du système, des adaptateurs sont disponibles pour connecter directement un ventilateur à l'alimentation du boîtier.
• Avant le premier démarrage, assurez-vous qu'aucune cable n'endommage les lames de ventilateurs.

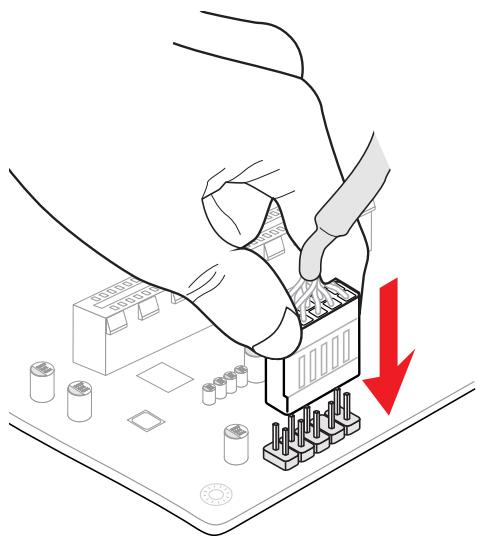

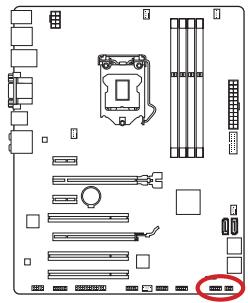

JFP1, JFP2: Connecteur panneau système

Ces connecteurs se connectent aux interrupteurs et LEDs du panneau avant. Le JFP1 est conforme au guide de conception de la connectivité Entrée/sorting du panneau avant Intel®. Lors de l'installation des connecteurs du panneau avant, veuillez utiliser le M-Connector en option afin de vous simplifier l'installation. Connectez tous les fils du boîtier à M-Connector et puis connectez le M-Connector à la carte mère.

Démonstration de video

Voir le video pour l'installation des connecteurs du panneau avant.

http://youtu.be/DPELldVNZUI

Important

• Sur les branchements du boîtiers, les broches marquées par de petits triangles sont des fils positifs. Veuillez utiliser les diagrammes ci-dessus et l'explication relative au M-Connector en option pour déterminer la bonne orientation et la position des connecteurs.
• La majorité des connecteurs sur le panneau avant du boîtier d'ordinateur sont connectés au JFP1 à l'origine.

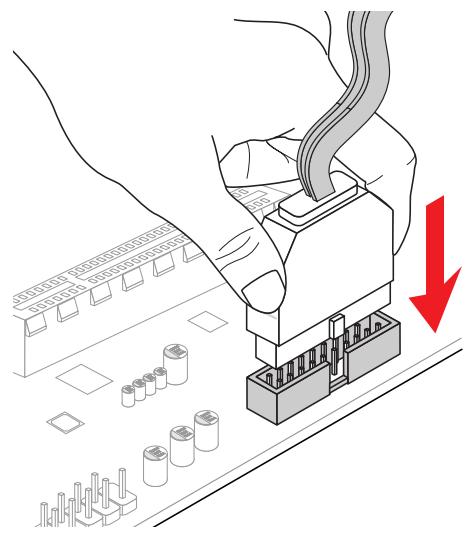

JUSB1~2: Connecteurs d'extension USB 2.0

Ce connecteur est destiné à connecter les périphériques USB haute vitesse tels que les disques durs USB, les apparèils photo numériques, les lecteurs MP3, les imprimantes, les modems et les apparèils similaires.

Important

Notez que les pins VCC et GND doivent être branchées correctement afin d'eviter tout dommage possible.

JUSB3: Connecteurs d'extension USB 3.0

Le port USB 3.0 est rétro-compatible avec les périphériques USB 2.0. Il supporte un taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).

Important

• Notez que les pins de VCC et GND doivent être branchées correctement afin d'éviter tout dommage possible.
• Si vous voulez utiliser un périphérique USB 3.0, il faut utiliser une cable USB 3.0.

JTPM1:Connecteur de Module TPM

Ce connecteur est relié à un module TPM (Trusted Platform Module) en option. Veuillez vous réfééré au manuel du module TPM pour plus d'information détaillée.

JCI1: Connecteur Intrusion Chassis

Ce connecteur est relié à un cable d'interrupteur intrusion chássis. Si le chàssis est ouvert, l'interrupteur en informera le système, qui enregistera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous doivent entrier dans le BIOS et désactiver l'alerte.

JAUD1: Connecteur audio panneau avant

Ce connecteur vous permet de connecter un audio sur le panneau avant. Il est conforme au guide de conception de la connectivité Entrée/sorting du panneau avant Intel®.

JLPT1: Connecteur de port Parallele

Ce connecteur sert à connecter un support de port parallele optionnel. Le port parallele est un port d'imprimante standard qui supporte les modes Enhanced Parallel Port (EPP) et Extended Capabilities Parallel Port (ECP).

JCOM1:Connecteur de port Serial

Le port serial est un port de communications de haute vitesse de 16550A, qui envoie/ recoit 16 bytes FIFOs. Vous pouvez attacher un péripérisque sérail.

JBAT1: Cavalier d'effacement CMOS

Il y a un CMOS RAM intégré, qui est alimenté par une batterie externe située sur la carte mère, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d'exploitation chaque fois qu'il est allumé. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer CMOS RAM.

Important

Vouss pouvez effacer le CMOS RAM en connectant ce cavalier quand le système est eteint. Ensuite, ouvre le cavalier. Evitez d'effacer le CMOS pendant que le système est allumé;ILA endommagerait la carte mere.

Après l'installation du système d'exploitation, il faut installer des pilotes pour maximiser les performances de l'ordinateur. La carte mère MSI est dotée d'un disque de pilotes. Ces pilotes permettent à l'ordinateur d'employer la carte mère plus efficacement et de bien développer les fonctions fournies.

Voussouvez protégéurVote ordinateur des virus par l'installation des programmes de sécurité empaquetés. Le paquet comprend aussi une variété d'utilaires puissants et créats.

Total installer

Total installer est simple à utiliser et fait du bon travail en trouvant les pilotes nécessaires. Veuillez suivre les étapes suivantes pourinstaller les pilotes et les utilisaires pour votre ordinateur neuf.

1. Insérez le disque de pilote MSI dans le lecteur optique. L'écran de réglages apparait automatiquement si l'autorun est activé dans le système d'exploitation.
2. Cliquez sur Total Installer. Une boite de dialogue surgit et affiche tous les pilotes nécessaires.

1. Choisissez les case à cocher sur le dialogue.
2. Cliquez sur le bouton Install.
3. L'installation des logiciels sera en cours. Une fois terminé, il vous rappellera de redémarrer.
4. Cliquez sur le bouton OK pour terminer.
5. Redemarrez votre ordinateur.

Yououpouzeinstallerlesutiliairesde lamemefaqon.

CLICK BIOS est développé par MSI qui fournit une interface graphique utiliser pour régler les paramètres du BIOS a l'aide de la souris et du clavier.

Avec CLICK BIOS, vous pouvez modifier les réglages BIOS, surveiller la température du CPU, désirir la priorité de périphérique démarriage et voir les informations du système tel que le nom du CPU, la capacité DRAM, la version du système d'exploitation et du BIOS. Vous pouvez importer et exporter les données de paramétrages pour les sauvégarder et les partager avec vos amis. Avec une connexion Internet, vous pouvez surfer sur Internet, dire les mails et utiliser Live Update pour la mise à jour de votre système.

Entrer dans le réglage BIOS

Allumez l'ordinateur et le système lancera le processus POST (Test automatique d'allumage). Lorsque le message ci-dessous apparaît à l'écran, appuyez sur la touche pour entrer dans le Réglage:

Press DEL key to enter Setup Menu, F11 to enter Boot Menu

(Appuyez sur la touche DEL pour entrer dans le BIOS, F11 dans Demarrage)

Si le message disparaît avant que vous ne répondiez et que vous souhaitez encore entrer dans le BIOS, redémarrrez le système en éteignant puis en rallumant en appuyant sur le bouton RESET (Réinitialiser). Vous pouvez également redémarrer le système en appuyant simultanément sur les touches , , et .

MSI fournit deux façon supplémentaires pour entrer dans la configuration BIOS. Vous pouvez cliquez sur l'onglet "GO2BIOS" à l'écran d'utilitaire "MSI Fast Boot" ou appuyez sur le bouton "GO2BIOS" physique (en option) sur la carte mère pour permettre au système d'aller dans la configuration BIOS directement au prochain démarrage.

Cliquez sur l'onglet "GO2BIOS" depuis I'ecran d'utilitaire "MSI Fast Boot.

Important

• Veuillez vous assurer d'avoir installé l'utilitaire "MSI Fast Boot" avant d'utiliser le service pour acceder à la configuration du BIOS.
• Les menus du BIOS décrits ici sont mis à jour régulierement. La description ci dessous peut donc être légément différente et ne doit être considérée que comme une ↔

Vued'ensemble

EntréBIOS,l'écran suivant apparait.

Indicateur température

Cette partie affiche la température du processeur et de la carte mère.

▶ Langue

Ce menu vous permet deCHOISIR la langue du réglage BIOS.

Information du système

Cette partie affiche l'heure, la date, le nom du CPU, la fréquence CPU, la fréquence DRAM, la capacité DRAM et la version BIOS.

Sélection du menu BIOS

Les options suivantes sont disponibles :

• SETTINGS - Utilisez ce menu pour spécifique vos réglages du chipset et des péripériques de démarrage.
• OC - Ce menu permet l'ajustement des fréquences et des tensions. L'augmentation de la fréquence permettra de更好地 performances, néanmoins une haute fréquence, produit plus de chaleur et pourrait entrainer une instability, nous déconseillons aux utilisateurs non initiers d'overlocker.
• M-FLASH - Ce menu fournit la méthode pourmettre à jour le BIOS avec un disque flash USB.
  OC PROFILE - Ce menu sert à régler divers profils d'overclocking.
• HARDWARE MONITOR - Ce menu permet de régler la vitesse des ventilateurs et de surveiller les tensions du système.
  BOARD EXPLORER - Il fournit les information relatives aux péripériques installés sur la carte mère.

Barre priorite de péripérisque demarrage

Bougez les icônes des périhériques pour changer la priorité au démarrage.

Haute priorité Basse priorite

Ecran de menu

Cette zone fournit les réglages BIOS et les informations qui permettent de changer les paramétrages.

Bouton OC Genie virtuel

Activer ou désactiver la fonction OC Genie en cliquant sur ce bouton. Lorsqu'il est activé, le bouton s'allume. Activer la fonction OC Genie peut automatiquement overlocker avec le profil d'overclocking optimisé MSI.

Important

• Il est conseilé de ne faire aucune modification au menu OC ni de charger les valeurs par défaut après l'activation de la fonction OC Genie.
• Il est interdirit demettre à jour le BIOS ou d'effacer les CMOS au mode OC Genie, ceci peut entraîner un échéce de la fonction OC Genie ou d'autres effects.
  Nom du modele

Affiche le nom du modele de cette carte mere.

Sous-menu

Si vous avez un symbole de flèche à gauche de certain champs, cela signifie qu'un sous-menu servant à modifier d'autres options est disponible. Vous pouvez utiliser les flèches ou la souris pour illuminer le champ puis appuyer sur ou double cliquer sur la souris pour entrer dans le sous-menu.

Barde defilement

Faite glisser la barre de défilament ou utilisez les flèches pour afficher d'autres menus disponibles dans la zone "Ecran menu".

Aide générale

L'Aide générale affiche une brieve description pour vous aider à saisir les menus sélectionnés.

Opération

VoussouspuvezcontrclerleréglageBIOSavecla sourisetleclavier.Lalisteci-dessous décritles opérationsdes touches raccourcis etde la souris.

Touches	Souris	Description
<↑↓→←>	Choisir un champ	Choisisr un article
<Enter>	Clique/ Double-clique le bouton gauche	Choisisr une icône/ un domaine
<Esc>	Clique le bouton droite	Retourer au menu Exit ou revenir à la page précédente d'un sous-menù
<++>		Augmenter la valeur numérique ou faire un changement
<->		Diminuer la valeur numérique ou faire un changement
<F1>		Aide générale
<F4>		CPU Spécifications
<F5>		Entrer dans Memory-Z
<F6>		Charger les réglages optimaux par défaut
<F8>		Charger les profils OC de USB
<F9>		Conserver les profils OC à USB
<F10>		Conserver les changement et réinitialiser
<F12>		Conserver une capture d'écran sur un lecteur USB FAT/FAT32

OC Menu

Ce menu est destiné aux utilisateurs avances souhaitant overclocker la carte mère.

Important

L'Overclocking manuel du PC n'est recommendé que pour les utilisateurs avancés.
- L'Overclocking n'est pas garanti, et une mauvaise manipulation peut invalider votre garantie et endommager sévèrement libre.
- Si vous n'étés pas familier avec l'overclocking, nous recommendons d'utiliser OC Genie pour un overclocking simplifié et plus stable.

Ces menus affichent la fréquence actuelle du CPU et de la mémoire installés. En lecture seule.

CPU Base Clock (MHz) [Default]

Définit le base clock CPU. Vous pouvez overlocker le CPU en ajustant sa valeur. Veuillez notes que le comportement d'overclocking n'est pas garantiet. Ce menu apparait quand le processeur installé prend cette fonction en charge.

Current CPU Base Clock Strap (Z87-G43)

Montre le base clock CPU actuel. En lecture seule. Ce menu peut être modifié uniquement si le processeur prend cette fonction en charge.

Adjust CPU Base Clock Strap [Auto] (Z87-G43)

Définit le palier de base clock CPU actuel. Vous pouvez overlocker le base clock CPU ajustant cette valeur. Veuillez notes que le comportement et la stabilité d'overclocking ne sont pas garantis. Ce menu peut être modifié uniquement si le processeur prend cette fonction en charge. Mis en "Auto", le BIOS procède à une configuration automatique. [Options : Auto, 1.00, 1.25, 1.67]

CPU Base Clock Apply Mode [Auto]

Définit le mode d'application pour le base clock CPU ajusté.

[Auto] Ce réglage sera configéré automatiquement par le BIOS.

[Next Boot] Le CPU adoptera le base clock paramétré après le redémarrage.

[Immediate] Le CPU adoptera immédiatement le base clock paramétré.

CPU PCIE PLL [Auto] (Z87-G43)

Choisit un mode PLL (Phase Lock Loop) CPU PCIe. Ce menu apparaît si le CPU installé prend ce réglage en charge.

[Auto] Ce réglage sera configéré automatiquement par le BIOS.

[LC PLL] Active LC PLL pour l'utilisation normale.

[SB PLL] Active SB PLL pour l'overclocking extremé.

Filter PLL [Auto] (Z87-G43)

Active ou désactiver le filtré PLL pour le CPU. Ce menu apparait si le CPU prend ce réglage en charge.

[Auto] Ce réglage sera configéré automatiquement par le BIOS.

[Enabled] Fournit une large gamme de base clock pour l'overclocking lorsque base clock strap est reglé à une valeur plus élevé.

[Disabled] Fournit la gamme de base clock normale.

CPU Ratio Mode [Auto]

Choisit le mode d'opération CPU Ratio.

[Auto] Ce réglage sera configéré automatiquement par le BIOS.

[Dynamic Mode] CPU ratio sera dynamiquement modifie selon le charge du CPU.

Définit le ratio CPU qui sert à déterminer la vitesse d'horloge CPU. Ce menu peut être modifié uniquement si le CPU prend cette fonction en charge.

Montre la fréquence ajustée du CPU. En lecture seule.

EIST [Enabled]

Active ou désactive Enhanced Intel® SpeedStep Technology.

[Enabled] Active le EIST d'ajuster dynamiquement la tension du CPU et la fréquence du cœur. Cela diminue la consommation d'énergie et la production de chaleur en moyenne.

[Disabled] Désactive EIST.

Intel Turbo Boost [Enabled]

Active ou déactive Intel Turbo Boost. Ce menu peut être modifié uniquement si le CPU installé prend cette fonction en charge.

[Enabled] Active la fonction d'augmenter automatiquement les performances du CPU, supérieures à la Specification nominale lorsque le système exige un état de performance de plus élevé.

[Disabled] Désactive cette fonction.

Enhanced Turbo [Auto]

Active ou désactive la fonction Enhanced Turbo pour tous les cœurs CPU d'augmenter les performances CPU.

[Auto] Ce réglage sera configéré automatiquement par le BIOS.

[Enabled] Tous les cœurs CPU seront augmentés pour atteindre le ratio turbo maximum.

[Disabled] Désactive cette fonction.

Définit le ratio ring. La gamme de valeurs validée dépend du CPU installé.

Montre la fréquence ajustée Ring. En lecture seule.

Définit le ratio graphique intégré. La gamme de valeurs validée dépend du CPU installé.

Affiche la fréquence graphique intégrée. En lecture seule.

• DRAM Reference Clock [Auto]

Définir l'horloge de référence DRAM. La gamme de valeurs validée dépend du CPU installé. Ce menu apparait uniquement si le CPU installé prend cet ajustement en charge.

DRAM Frequency [Auto]

Définit la fréquence DRAM. Veuillez notes que le comportement d'overclocking n'est pas garantiet.

Montre la fréquence ajustée DRAM. En lecture seule.

Extreme Memory Profile (X.M.P) [Disabled]

X.M.P. (Extreme Memory Profile) est la technologie d'overclocking par le module de mémoire. Ce menu est disponible quand vous installez les modules de mémoire prénant la technologie X.M.P. en charge.

[Disabled] Désactive cette fonction.

[Profile 1] Réglage de profil1 over-clocking du modele de mémoire XMP installé.

[Profile 2] Réglage de profil2 over-clocking du modele de mémoire XMP installé.

DRAM Timing Mode [Auto]

Choisit le mode de latences mémoire.

[Auto] DRAM timings sera déterminé selon le SPD (Serial Presence Detect) des modules de mémoire installés.

[Link] Ceci vous permet de configurer les latences DRAM manuellement pour tous les canaux de mémoire.

[UnLink] Ceci vous permet de configurer les latences DRAM manuellement pour chaque canal de mémoire.

Advanced DRAM Configuration

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu est activé par le réglage en [Link] ou [Unlink] dans "DRAM Timing Mode". L'utilisateur peut régler la synchronisation de mémoire pour chaque canal de mémoire. Le système peut être instable ou ne peut plus redémarrer après le changement de la synchronisation de la mémoire. Dans ce cas-là, veuillez effacer les données CMOS et remettre le réglage par défaut. (Se référer à l'interrupteur/ au bouton Clear CMOS pour effacer les données CMOS, et entraîr dans le BIOS pour charger les réglages par défaut.)

DRAM Training Configuration

Appuyez sur pour entrer dans le sous-menu. Active ou désactive les différents types de tests DRAM. Le système pourrait开发商 instable ou ne pas démarrer une fois ces menus modifiés dans le sous-menu. Dans ce cas-là, veuillez effacer les données CMOS et appliquer les réglages par défaut. (Référez-vous au chapitre de cavalier/ bouton d'effacement CMOS pour la suppression des données CMOS, et l'accès au BIOS pour charger les réglages par défaut.)

Memory Fast Boot [Auto]

Active ou désactive l'initialisation et le test de la mémoire à chaque démarrage.

[Auto] Ce réglage est automatiquement configuré par le BIOS.

[Enabled] La mémoire imitera complètement l'archive de la première initiation et de la première formation. La mémoire n'est ensuite plus initiaisée ni testée au moment du démarrage, de façon à accélérer le démarrage du système.

[Disabled] La mémoire est initiaisée et testée à chaque démarrage.

DigitALL Power

Appuyez sur pour entrer dans le sous-menu. Contrôle l'alimentation numérique pour CPU PWM.

Contrôle la phase PWM proportionnement à la charge du CPU. En "Auto", optimise automatiquement la phase CPU PWM.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Disabled] Désactive la fonction de changement de phase d'alimentation PWM.

> CPU Vdroop Offset Control [Auto]

Définit un pourcentage de la tension de décalage pour CPU vdroop. En "Auto", le BIOS configure automatiquement ce réglage. [Options: Auto, +12.5%, +25%, +37.5%, +50%, +62.5%, +75%, +87.5%, +100%]

CPU Over Voltage Protection [Auto]

Définit une limite de tension pour la protection contre la surtension du CPU. En "Auto", le BIOS configure automatiquement ce réglage. Une tension plus élevé protège moins et peut endommager le système.

CPU Under Voltage Protection [Auto]

Définit une limite de tension pour la protection contre la sous-tension du CPU. En "Auto", le BIOS configure automatiquement ce réglage. Une tension plus élevé protège moins et peut endommager le système.

CPU Over Current Protection [Auto]
Définit une limite actuelle pour la protection contre la surtension du CPU. En "Auto", le BIOS configure automatiquement ce réglage. Un pourcentage élevé protère moins et peut endommager le système.
Phase Over Current Protection [Enabled]

Active ou désactive la protection contre la surintensité de la phase.

[Enabled] Définit une limite d'intensité sur la phase pour la protection contre la surintensité.

[Disabled] Désactive cette fonction.

CPU Switching Frequency [Auto]
Définit la vitesse de fonction du PWM pour stabiliser la tension du cœur CPU et minimier minimise la gamme d'ondulation. L'augmentation de la vitesse de fonction PWM élève la température MOSFET. Il est nécessaire alors de-disposer d'une solution de refroidissement ajusté pour MOSFET avant d'augmenter cette valeur. En "Auto", le BIOS configure automatiquement ce réglage.
CPU VRM Over Temperature Protection [Enabled]

Active ou déactive la protection contre la surtension du CPU VRM.

[Enabled] Définit une limite température sur CPU VRM pour la protection sur-temperature.
[Disabled] Désactive cette fonction.
Digital Compensation Level [Auto]
Définit le niveau de compensation actuelle pour CPU PWM lorsque la phases MOS sont modifiées. En "Auto", le BIOS réglage la configuration automatiquement. Un niveau de compensation plus élevé fournit une meilleure capacité d'overclocking.
Imon Overwrite [Auto]

Définit l'Imon actuel pour le CPU.

[Auto] Ce réglage est automatiquement configuré par le BIOS.
[Quarter] Définit l'Imon actuel en quart.
[Half] Définit l'Imon actuel en moitié.
[Disabled] Définit les valeurs par défaut pour l'mon actuel.
Transient Boost [Disabled]

Active ou désactive le transient boost.

[Enabled] L'activation de cette fonction entraîne un système stable sous avec des charges lourdes.
[Disabled] Désactive cette fonction.

SVID Communication [Auto]

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Enabled] La phase PWM est modifié dynamiquement selon le CPU SVID (Serial Voltage Identification).

Définit la tension d'entrée du CPU. La tension d'entrée du CPU est la source d'alimentation du CPU partagée avec ses composants.

Affiche la tension CPU VCCIN. En lecture seule.

CPU Core Voltage Mode/ CPU Ring Voltage Mode/ CPU GT Voltage Mode [Auto]

Permet deCHOISIR les modes de contrôle pour ces tensions.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Adaptive Mode] Définit automatiquement les tensions adaptatives pour l'optimisation des performances du système.

[Override Mode] Permet de réglager ces tensions manuellement.

Définit ces tensions. En "Auto", le BIOS configure ces tension automatique. Vous pouvez également les régler manuellement.

• CPU Core Voltage Offset Mode/ CPU Ring Voltage Offset Mode/ CPU GT Voltage Offset Mode/ CPU SA Voltage Offset Mode/ CPU IO Analog Voltage Offset Mode/ CPU IO Digital Voltage Offset Mode [Auto]

Permet deCHOISIR le mode de tension de decalage.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[+] Vous permet de réglager la tension de décalage positive.

[-] Vous permet de réglager la tension de décalage négative.

• CPU Core Voltage Offset/ CPU Ring Voltage Offset/ CPU GT Voltage Offset/ CPU SA Voltage Offset/ CPU IO Analog Voltage Offset/ CPU IO Digital Voltage Offset [Auto]

Définit la valeur de décalage pour ces tensions.

Affiche les tensions actuelles. En lecture seule.

Internal VR OVP OCP Protection [Auto]

Active ou désactive la protection contre les surtensions ou la protection contre les surintensités pour le CPU VR (Voltage Regulator) interne.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Enabled] Définit une limite de tension sur le CPU VR interne pour la protection contre les surtensions et contre les surintensités.

[Disabled] Désactive cette fonction pour l'overclocking.

Active ou désactive la gestion d'efficacité du CPU VR interne.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Enabled] Activer la gestion d'efficacité VR pour le contrôle d'économie d'énergie.

[Disabled] Désactiver cette fonction.

DRAM Voltage [Auto]

Définit la tension de mémoire. En "Auto", le BIOS définit automatiquement la tension de mémoire. Vous pouvez également la régler manuellement.

Affiche la tension actuelle de la mémoire. En lecture seule.

• DDR_VREF_CA/ DDR_VREF_DQ_A/ DDR_VREF_DQ_B/ PCH 1.05 Voltage/ PCH 1.5 Voltage

Permet de définir ces tensions. En "Auto", le BIOS définit automatiquement ces tensions. Vous pouze également les régler manuellement.

Affiche la tension actuelle PCH 1.05. En lecture seule.

CPU Memory Changed Detect [Enabled]

Activer ou désactiver le système pour l'envoi un message d'alerte au démarrage lorsque le CPU ou la mémoire a été remplaced.

[Enabled] Le système envoie un message d'alerte au démarrage. Il a ensuite besoin de ses réglages par défaut pour les nouveaux péripériques.

[Disabled] Désactive cette fonction et conserve les réglages BIOS.

Spread Spectrum

Cette fonction réduit les interférences électromagnétiques EMI (Electromagnetic Interference) en réglient les impulsions du générateur d'horloge.

[Enabled] Active la fonction spread spectrum pour réduire le problème EMI (Electromagnetic Interference).

[Disabled] Améliore la capacité d'overclocking de le base clock CPU.

Important

• Si vous n'avez pas de problème d'EMI, laissez l'options sur [Disable], ceci vous permet d'avoir une stabilité du système et des performances optmales. Dans le cas contraire, choisissez Spread Spectrum pour réduire les EMI.
• Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le reglement EMI local.
• N'oubliez pas de désactiver la fonction Spread Spectrum si vous étés en train d'overlocker parce que même un battement léger peut causeur un accroissement-temporaire de la vitesse de l'horloge qui verrouillera votre processeur overclocké.
  CPU Specifications

Appuyez sur pour entrer dans le sous-menue. Ce sous-menue affiche l'information du CPU installé. Vous pouvez également acceder au menu d'information à tout temps en appuyant sur [F4]. En lecture seule.

Appuyez sur pour entrer dans le sous-menu. Ce sous-menue affiche les principales fonctions prises en charge par le CPU installé. En lecture seule.

MEMORY-Z

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu affiche tous les réglages et délambda de la mémoire installée. Vous pouvez également acceder au menu d'information à tout temps en appuyant sur [F5].

DIMM1~4 Memory SPD

Appuyez sur pour entrer dans le sous-menu. Ce sous-menue affiche l'information de la mémoire installée. En lecture seule.

CPU Features

Appuyez sur pour entrer dans le sous-menu.

Hyper-Threading Technology [Enabled]

Le processeur utilise la technologie Hyper-Threading pour augmenter le taux de transaction et réduire le temps de réponse utilisateur. La technologie traite les multi-cœurs dans le processeur comme des multi processeurs logiques qui exécutent les instructions simultanément. Dans ce cas-là, la performance du système est considérablement augmentee.

[Enable] Active la technologie Intel Hyper-Threading.

[Disabled] Désactive ce menu si le système ne prend pas la fonction HT en charge.

Active Processor Cores [All]

Ce menu vous permet deCHOISIR le nombre de cœurs actifs du processeur.

Limit CPUID Maximum [Disabled]

Active ou désactive la valeur étendue CPUID.

[Enabled] Le BIOS limite la valeur d'entrée maximum CPUID pour contourer le problème demarrage de l'ancien système d'exploitation ne prénant pas en charge le processeur avec la valeur étendue CPUID.

[Disabled] Utilise la valeur d'entrée maximum actuelle CPUID.

Execute Disable Bit [Enabled]

La fonctionnalité Intel's Execute Disable Bit prévient certains niveaux d'attaques malveillantes de "buffer overflow" dans lesquelles les vers essaient d'exécuter un code pour endommager le système. Il est recommendé de toujours garder ce élément activé.

[Enabled] Active la protection NO-Execution pour prévenir les attaques malveillantes et les vers.

[Disabled] Désactive cette fonction.

> Intel Virtualization Tech [Enabled]

Active ou désactive la technologie Intel Virtualization.

[Enabled] Active la technologie Intel Virtualization et autoriser une plate-forme visant à faire fonctionner plusieurs systèmes d'exploitation dans des partitions indépendentes. Le système peut fonctionner virtuellement comme des systèmes multiples.

[Disabled] Désactive cette fonction.

Hardware Prefetcher [Enabled]

Active ou désactive le prefetcher matériel (MLC Streamer prefetcher).

[Enabled] Permet au prefetcher matériel d'acquérir automatiquement les données et les instructions dans le cache L2 de la mémoire pour ajuster les performances du CPU.

[Disabled] Désactive le prefetcher matériel.

[Enabled] Active le prefetcher de la ligne de cache adjacente pour réduire le temps de latence et ajuster les performances dans l'application spécifique.

[Disabled] Activeseulementla ligne de cache exigée.

Active ou désactive le support CPU AES (Advanced Encryption Standard-New Instructions). Ce menu apparait si le CPU prend cette fonction en charge.

Active ou désactive la fonction de régulation adaptative de la température du moniteur Intel pour protéger le CPU contre la surchauffe.

[Enabled] Ralentit l'horloge du cœur CPU lorsque sa températe dépasse la températe du régulateur adaptatif.

[Disabled] Désactive cette fonction.

Intel C-State [Enabled]

C-state est une technologie de gestion d'alimentation proceseur, définie par ACPI.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Enabled] Détecte l'état de repos du système et réduit en conséquence la consommation d'énergie du CPU.

[Disabled] Désactive cette fonction.

C1E Support [Disabled]

Active ou désactive la fonction C1E pour l'économie d'énergie en état d'arrêt. Ce menu apparait lorsque "Intel C-State" est activé.

[Enabled] Active la fonction C1E pour réduire la fréquence et la tension CPU visant à economiser l'énergie en état d'arrêt.

[Disabled] Désactive cette fonction.

Package C State limit [Auto]

Ce menu permet deCHOISIR un mode C-state de CPU pour economiser I'energie lorsque le systeme est au repos. Ce menu apparait lorsque "Intel C-State" est activé.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[C0~C7s] Le niveau d'économie d'énergie du plus élevé au plus bas est C7s, C7, C6, C3, C2, puis C0.

[No limit] Aucune limite C-state pour le CPU.

LakeTiny Feature [Disabled]

Active ou désactive la fonction Intel Lake Tiny avec iRST pour SSD. Cet article apparait lorsque le CPU installé prend cette fonction en charge et que "Intel C-State" est activé.

[Enabled] Améliore les performances ajustées de charge ES dynamique pour accélérer la vitesse SSD.

[Disabled] Désactive cette fonction.

Remarque : Les menus ci-dessous apparaisent lorsque "Intel Turbo Boost" est activé.

Définit la limite d'alimentation de longue durée TDP pour le CPU en mode Turbo Boost.

Définit le temps de maintien pour "Long duration power Limit(W)".

Définit la limite d'alimentation de courte durée TDP pour le CPU en mode Turbo Boost.

Définit la limite actuelle maximum du paquet CPU en mode Turbo Boost.

Lorsque la valeur actuelle est supérieure à la valeur spécifique, le CPU réduit automatiquement la fréquence du cœur pour réduire la limite actuelle.

1/2/3/4-Core Ratio Limit [Auto]

Ces menus apparaissent uniquement si le CPU installé prend cette fonction en charge. Ces menus permettent de régler le ratio CPU pour différents nombres de coeurs en mode turbo boost. Ces menus apparaissent si le processeur installé prend cette fonction en charge.

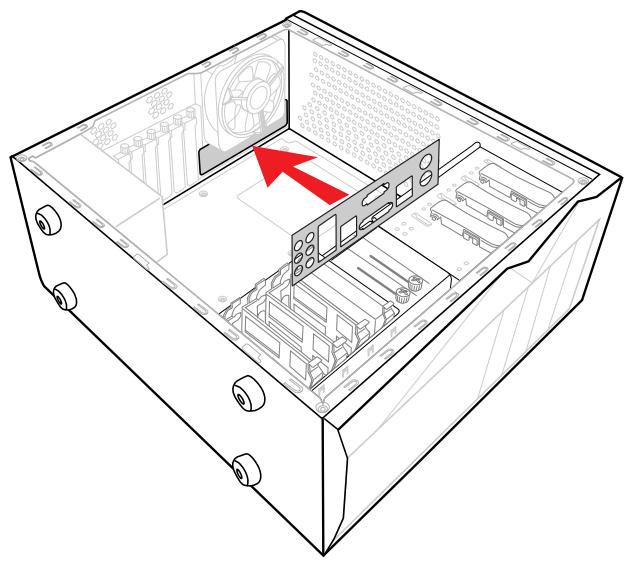

Ce chapitre fournit des figures pour montré comment installer votre ordinateur. La démonstration de video est disponible pour certaines installations. Veuillez vous connecter à URL pour le voir, soit avec le navigateur de votre portable ou tablette, soit scanner le code QR.

B 3toI rnaBe npnBeDeHa DeMOHcTpaZn DaNarpAMM O TOM, KaK yCTaHObNTb Baws KOMNbIOTeP. YAcTB yCTaHOBKn TaXKe IpeOcTaBnEe BVdeo-DeMOHcTpaZn. CoeINHReTHe Ha URL,yTO6bl NocMoTpeTB erO c Be6-6pay3epom Ha TeNefohe HIn NpAhnWetHom KOMNbIOtepe. Bbl daxKe coeINHtB Ha URL c NOMoUbO cKaHnPoBaHnra QR-KoJa.

Les figures dans ce chapitre ne sont qu'à titre de référence et peuvent varier selon le modele que vous achetez.

ДиаграмьВЗToI rnaBe npuBeHebI ToIbKO dЯСпразКИ MOryT OТЛчaTбСОТ KUПLEHнОВ BAMN pOdoKyTa.

http://youtu.be/bf5La099url

1

3

4

5

6

7

8

9

http://youtu.be/76yLtJaKICQ

1

2

3

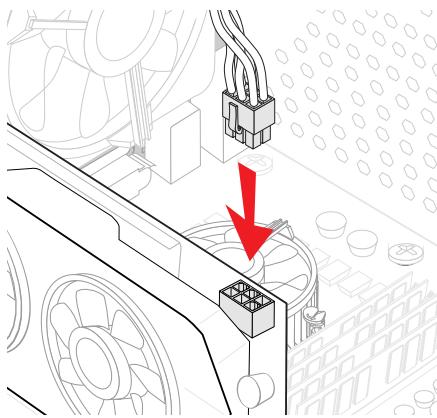

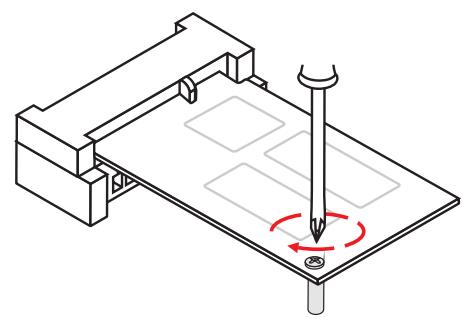

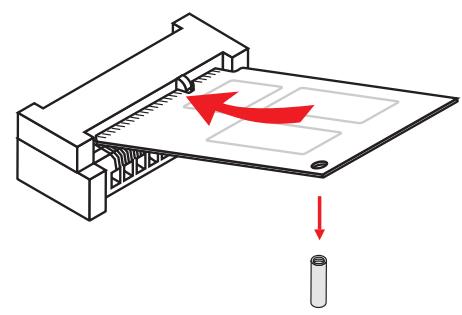

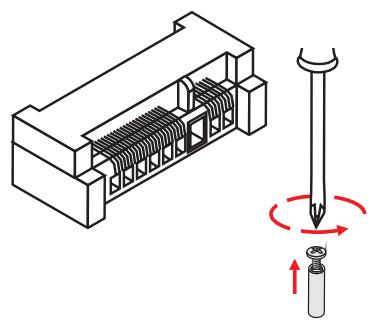

Connecteurs d'alimentation/ Pâtène niţană

http://youtu.be/gkDyR_83I4

2

or

oder

OU

3

http://youtu.be/RZsMpqxythc

1
2

JFP1

http://youtu.be/DPELldVNZUI

JAUD1

Connecteur périphérique/Периферийньх pa3ьемов

USB2.0

USB3.0

http://youtu.be/mG0GZpr9w_A

3

4

5
