MODE D'EMPLOI IVSC-1102 BLAUPUNKT

Guide d'utilisation et de montage

http://www.blaupunkt.com

TABLE DES MATIÈRES

Remarques generales. 11

Consignes d'installation

et de sécurité 11

Accessoires 11

Fonctionnement 11

Furniture 12

Installation 12

Consignes d'installation

et de sécurité 12

Connexion (+) 12

(+) commute 13

Cable(-)(masse) 13

a r c t e r i s t i q u e s t e n c i q u e s . 1 3

Equipement 13

Schéma électrique 38

Remarques générales

Nous vous remercions d'avoir porté votrechoix sur un produit Blaupunkt et nous sommes surs que ce produit vous donna sera toute satisfaction.

Avant la première mise en service, lisez attentivement leprésent mode d'emploi.

Les réducteurs de Blaupunkt s'efforcent constamment de rédiger les modes d'emploi de la manière la plus claire et la plus comprehensible. Si vous avez toutefois des questions concernant l'utilisation de l'appareil, n'hésitez pas à contacter votre revendeur ou le service d'assistance téléphonique de votre pays. Les numérodes電話 figurent au dos de cette brochure.

Nous offrons une garantie constructeur pour les produits achetés dans l'Union Européenne. Si vous souhaitez consulter les conditions de garantie, visitez notre site à l'adresse www.blaupunkt.de ou adressez-vous directement à :

Blaupunkt GmbH

Hotline

Robert Bosch Str. 200

D-31139 Hildesheim

Consignes d'installation et de sécurité

Avant de raccorder le contrôleur de signaux, priere de dire correctement les consignes suivantes.

Il est impératif de débrancher le pole (-) de la batterie pour la durée de montage.

Respecter ce faisant les consignes de sécurité du constructeur automobile (airbags, alarmes, ordinateurs de bord, systèmes anti-demarrage).

S'assurer de n'endommager aucun cable posé ou aucune piece du vehicule en perçant les trous.

Pour installer l'appareil,CHOISIR un endroit ou le contrôleur de signaux puisse etre vissé,ne genant pas le conducteur et ne mettant pas en danger les occupants du vehicule en cas d'arrêt brusque,par ex. en cas de freinage in extremis.

Accessoires

Nous recommends d'utiliser des accessoires autorisés par Blaupunkt

Fonctionnement

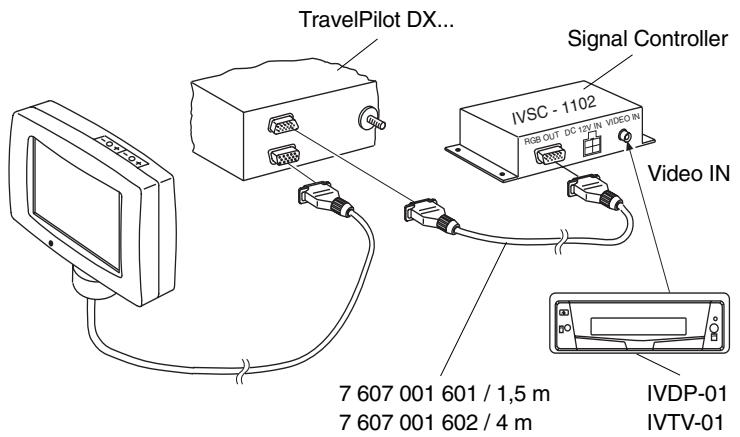

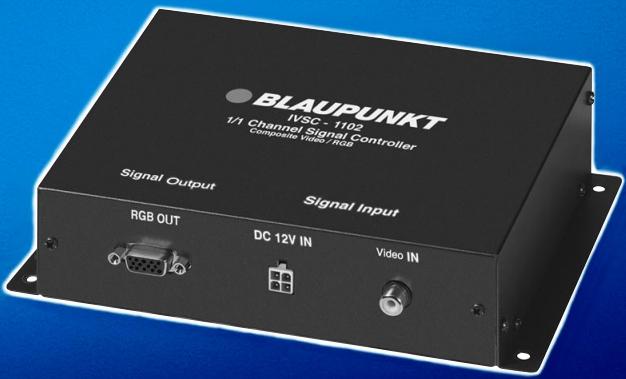

Le contrôleur de signaux IVSC-1102 permet la connexion de sources video analogiques, telles que IVDP-01, IVTV-01, ... aux composants de navigation TravelPilot DX-N, DX-V et apparueilssemblables.

Pour que l'image de la source video puisse etre visualisée sur I'écran de navigation, certains paramètres sont à définir dans le menu des composants de navigation.

Prière de se reporter aux manuels d'utilisation des composants pour connaître les paramètres nécessaires.

Furniture

Ce contrôleur de signaux est livré avec toutes les pieces indiquées ci-dessous. Vérifiez si la fourniture de cet apparéil est complète. Adressez-vous immédiatement à votre revendeur en cas d'absence de l'une de ces pieces.

• Contrôleur de signaux 7607003553

• Câble de branchement

• Vis

• Guide d'utilisation et d'installation

Installation

Consignes d'installation et de sécurité

Avant de raccorder le contrôleur de signaux, priere de dire correctement les consignes suivantes.

Il est imperatif de débrancher le pole (-) de la batterie pour la durée de montage.

Respecter ce faisant les consignes de sécurité du constructeur automobile (airbags, alarmes, ordinateurs de bord, systèmes anti-demarrage).

S'assurer de n'endommager aucun cable posé ou aucune piece du vehicule en perçant les trous.

Pour installer l'appareil,CHOISIR un endroit ou le contrôleur de signaux puisse etre vissé,ne genant pas le conducteur et ne mettant pas en danger les occu-pants du vehicule en cas d'arrêt brusque,par ex. en cas de freinage in extremis.

Note :

Avant de relier les écrans et le contrôleur de signaux, vérifier la connexion du +/- commuté.

Connexion (+)

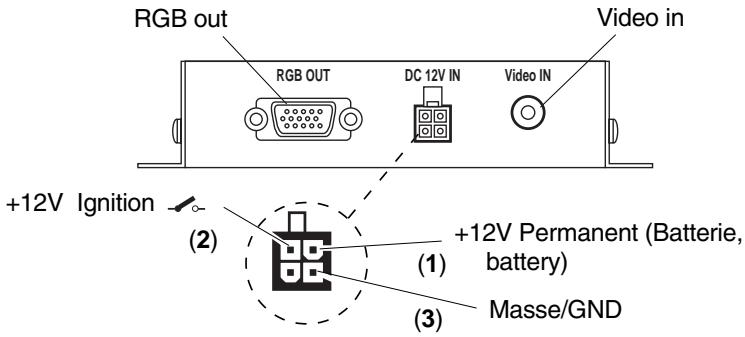

Raccorder le porte-fusible (fusible 1A) pour protégé le cable (+) (Permanent (1), cf. Fig. 1) au pôle (+) à 30 cm max. de la batterie du vehicule (percer si nécessaire un trou dans le tableau d'auvent et utiliser un passé-cable correspondant).

(+) commute

Raccorder le cable (+) commuté (2), cf. Fig. 1, à la sortie (+) commuté (allumage ) de l'appareil principal (par ex. autoradio ou navigation). En cas de connexion à la broche 15 du vehicule, un porte-fusible (fusible 1A) doit être connecté à 20 cm max. du point de connexion pour protégger le cable (+) commuté.

Cable(-)(masse)

Visser le cable (-) (masse/GND, (3),cf. Fig. 1) directement sur la carrosserie. Gratter la surface de contact du point de masse pour la rendre bien métallique et la graisser avec de laGRAISSER graphite (important pour assurer une bonne mise à la masse).

• Si l'installation devait demander le perçage de trough ou d'autres modifications sur le vehicule, s'adresser à un service de réparation professionnel proche de chez vous.

Note :

Les images video PAL ne peuvent être visualisées sur l'écran TV wide vision via l'entrée RVB.

Le signal video PAL doit être connecté directement à l'entrée AV de l'écran TV.

\section*{Caracteristiques techniques}

Entrée video :

Sortie RVB (signal video, résistance interieure 75 ohms):

Typique 0,7 Vpp

Sortie RVC (composite-sync, résistance interieure 75 ohms):

Typique 1,0 Vp

Alimentation :

Connecteur Sub-D 15 pins

Conversion :

CCVS (NTSC/PAL) en RVB 50/60 Hz

Entrée courant:

Connecteur 4 pins

Boitier métallique

Fig. 1

Fig. 2
