IVTV-03 LF - Électronique embarquée BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module tuner TV pour véhicule
Marque	BLAUPUNKT
Modèle	IVTV-03 LF
Dimensions (L x H x P)	182 x 27,4 x 134 mm
Poids	640 g
Tension de service	10 V à 16 V
Consommation en service	1 A (mode TV), 0,76 A (mode AV)
Consommation au repos	< 1 mA
Système TV pris en charge	PAL BG, BH, I, DK, AUS ; SECAM BG, DK, L, L'
Entrées AV	2 x AV cinch
Sortie AV	1 x AV cinch
Fonctions principales	Recherche de chaînes, présélections, détection automatique du signal, système d'antenne Diversity, circuit protecteur avec frein à main
Accessoires fournis	Télécommande, câble infrarouge, câble AV, câble électrique, câble de protection, antenne, adaptateur, mode d'emploi
Impédance entrée/sortie vidéo	75 ohms
Impédance entrée/sortie audio	620 ohms
Température de service	0 °C à +60 °C
Température de stockage	-20 °C à +70 °C
Montage	À fixer dans le véhicule, antenne à coller sur vitre
Sécurité	Circuit protecteur désactive la vidéo en mouvement ; déconnecter la batterie avant installation
Recyclage	Produit recyclable, ne pas jeter avec les déchets ménagers

FOIRE AUX QUESTIONS - IVTV-03 LF BLAUPUNKT

Le tuner ne s'allume pas, que faire ?

Vérifiez d'abord le câblage d'alimentation (tension 10-16 V) et le fusible de 3 ampères. Assurez-vous que le câble de protection est correctement branché et que le frein à main est tiré pour le mode TV.

Comment installer l'antenne Diversity ?

Nettoyez la vitre, retirez le film protecteur et collez l'antenne à l'endroit choisi. Orientez-la de sorte qu'une tige soit horizontale et l'autre verticale pour une réception optimale. L'adhérence maximale est atteinte après 24 heures.

Puis-je regarder la télévision en roulant ?

Non, pour des raisons de sécurité, le circuit protecteur coupe l'affichage vidéo lorsque le véhicule roule. Le frein à main doit être tiré pour activer l'écran.

Comment rechercher les chaînes ?

Utilisez les touches > et ▼ pour passer d'un canal à l'autre. La touche de synchronisation (> avec flèche) permet un réglage fin si la chaîne est hors grille. Vous pouvez aussi utiliser les touches numériques 0-9 pour une sélection directe.

Comment mémoriser une chaîne favorite ?

Sélectionnez le canal souhaité, appuyez sur ADD, puis entrez le numéro de présélection (01-15) et validez avec OK. Vous pouvez ensuite rappeler les favoris avec les touches de sélection de programme.

Que signifie l'affichage 'No Signal' ?

Cela indique qu'aucun signal n'est capté. Vérifiez l'antenne, son orientation, et que vous êtes dans une zone de couverture. Le tuner détecte automatiquement la présence d'un signal.

Comment connecter le tuner à un écran externe ?

Utilisez la sortie AV (cinch) pour relier un écran supplémentaire. La sortie vidéo transmet uniquement le signal vidéo ; l'audio peut être envoyé à l'autoradio via l'entrée AUX.

Où trouver les numéros de service après-vente ?

Les coordonnées des hotlines par pays figurent en fin de notice. Par exemple pour la France : 01-4010 7007. Vous pouvez aussi consulter le site www.blaupunkt.de.

Puis-je utiliser le tuner avec une antenne intérieure ?

Le tuner est prévu pour une utilisation mobile avec l'antenne fournie (système Diversity). Une antenne intérieure classique peut ne pas convenir en raison des pertes de signal dans un véhicule.

Comment nettoyer le tuner ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Évitez l'humidité et la saleté.

MODE D'EMPLOI IVTV-03 LF BLAUPUNKT

Consignes de sécurité 25

Recyclage et récupération....25

Remarques d'installation et de fonctionnement 26

Branchement du tuner 26

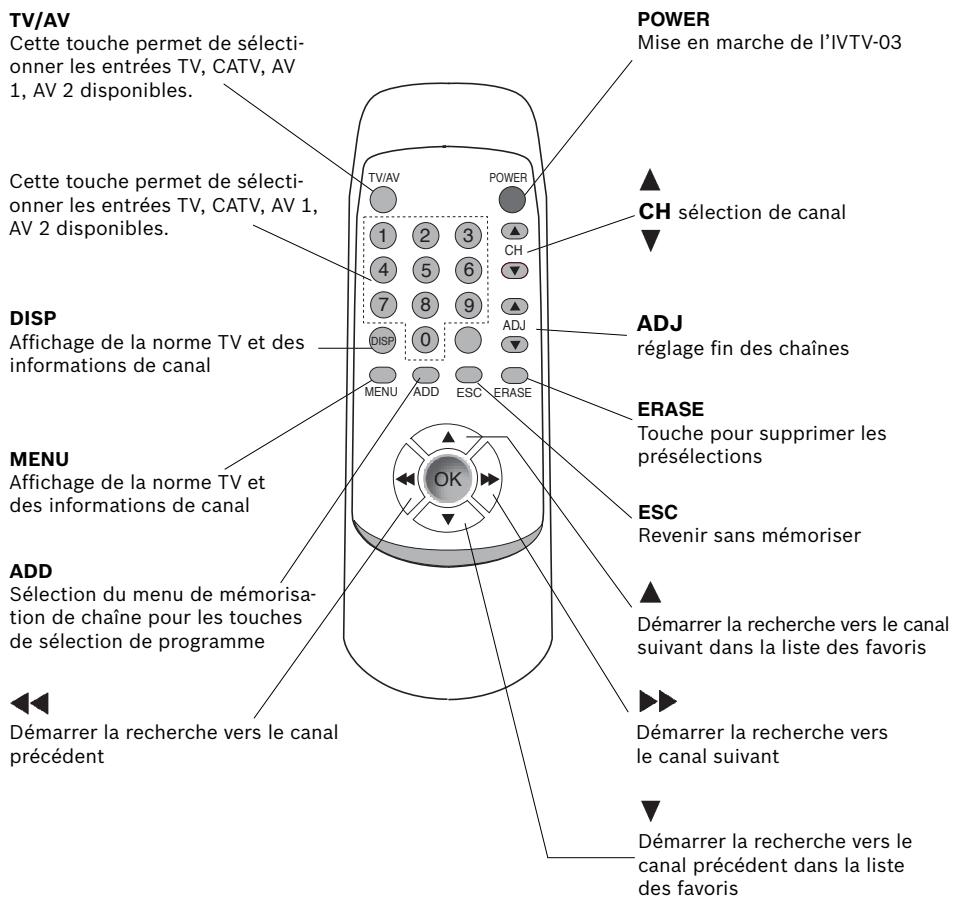

Télécommande 27

Fonctions 28

Canaux TV cable 29

Détection du signal d'entrée 29

Connexions possibles. 30

Sortie AV. 30

Installation (d'antenne) 31

Système d'antenne Diversity 31

Circuit protecteur 33

Accessoires. 34

a r c t e r i s t i q u e s t e n c i q u e s... 3 4

Signal type 134

Tableau des fréquences pour la télévision câble 136

Nous vous remercions d'avoir porté votre choix sur un produit Blaupunkt et nous sommes sûrs que ce produit vous donnera tout satisfaction.

Avant la première mise en service, lisez attentivement le présent mode d'emploi.

Les réducteurs de Blaupunkt s'efforcent constamment de rédiger les modes d'emploi de la manière la plus claire et la plus compréhensible. Si vous avez toutefois des questions concernant l'utilisation de l'ordinateur, n'hésitez pas à contacter votre revendeur ou le service d'assistance téléphonique de votre pays. Les numéros de téléphone figurent au dos de cette brochure.

Nous offrons une garantie constructeur pour les produits achetés dans l'Union Européenne. Si vous souhaitez consulter les conditions de garantie, visitez notre site à l'adresse www.blaupunkt.de ou adressez-vous directement à :

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Consignes de sécurité

Pour la durée du montage et du branchement, prière de respecter les consignes de sécurité suivantes :

• Débrancher le pôle (+) et (-) de la batterie.
• Respecter les consignes de sécurité du constructeur automobile pendant cette opération. Avant de percer les trous de fixation et de passage de cables, s'assurer de ne pas endommager les cables cachés, le réservoir et les conduites d'essence!

Recyclage et récupération

Ce produit est fabriqué à partir de matériaux qui peuvent être recyclés de manière respectueuse de l'environnement et recyclés dans les règles de l'art. Les produits en fin de vie doivent être collectés et séparés des autres déchets. Nous vous invitons à utiliser les programmes de recyclage et de collecte mis en place pour recycler le produit.

Branchement du tuner

• Installer d'abord le tuner à un endroit ajustat. S'assurer que l'appareil soit bien fixé et ne soit pas exposé à l'humidité ni à la saleté. Les cables de raccordement doivent être posés de façon à ce que les passagers du véhicule ne puissent pas y rester accrochés et les arracher involontairement.
• Faire attention à ce que le tuner ne soit pas exposé directement aux sources de chaleur (chauffage, rayons du soleil par ex.) pour éviter toute perturbation eventuelle du fonctionnement due aux températures tropées.
• Effectuer toutes les connexions audio, video et electriques du tuner (voir schéma de branchement à la page suivante) nécessaires à l'installation du système. Faire attention en positionnant le capteur infrarouge qu'il n'y ait aucun obstacle entre le capteur et l'emplacement habituel de la télécommande qui risquerait de perturber la transmission du signal.

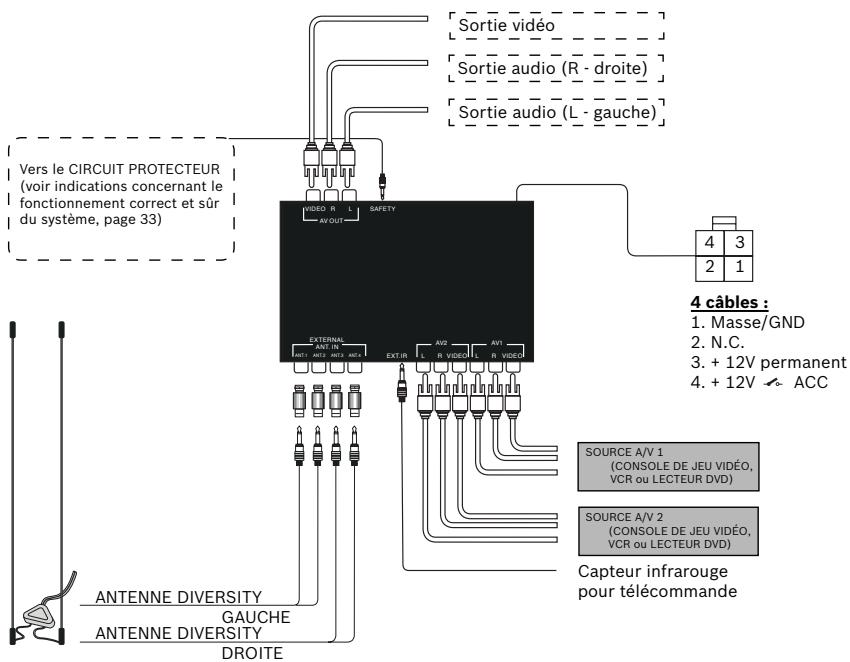

La figure suivante montre toutes les connexions possibles du tuner. Votre système embarqué ne doit pas forcément correspondre.

Fonctions

Pour mettre en marche le tuner TV, appuyer sur POWER.

Pour mettre le tuner TV hors circuit, appuyer de nouveau sur la touche POWER.

La touche TV/AV permet de passer entre les options de canal et d'entrée TV, CATV, AV1 et AV2.

Recherche de canaux Presser une fois pour passer au canal suivant supérieur.

Recherche de canaux ▼ Presser une fois pour passer au canal suivant inférieur.

La synchronisation des chaînes > effectue un nouvel ajustement.

Cette fonction est nécessaire quand la chaîne recherchée est en dehors de la grille de fréquences standard.

Touche de suppression des présélections

Sélectionner la présélection avec > appuyer sur la touche ERASE et valider avec OK.

Revenir au menu sans mémoriser ou en appuyant sur la touche Erase.

Sélection du menu d'élimination de chaînes pour les touches de sélection de programmes

Sélectionner le canal, appuyer sur la touche ADD, taper les chiffres de la préselection et valider avec OK.

Sélection du menu de la région > appuyer brièvement sur la touche menu sélectionner la région avec PRG / et valider avec OK.

Sélection: PAL B/G, B/H, I, D/K, OFF; SECAM L, L', DK, BG

Affichage de la norme TV et des informations de canal.

Touches de sélection de canal 0 - 9

Touches de sélection de programme pour les favoris mémorisés. 15 présélections sont disponibles au total (01-15).

Recherche de canal Haut/Bas de favoris mémorisés.

Recherche de canal Haut/Bas

Touche de validation pour les menus.

Détection du signal d'entrée

Le système tuner détecte automatiquement quand un signal est capté ou quand un signal ne peut être capté dans chaque mode d'entrée de signal. Si le signal n'est pas détecté, l'info « No Signal » (pas de signal) apparait. Une info apparait immédiatement à la réception d'un signal.

Système	TV		Câble TV (CATV)
PAL B/G	Canaux TV	2 ~ 69	Canaux TV câble	1 ~ 57
PAL B/H	Canaux TV	2 ~ 69	Canaux TV câble	1 ~ 57
PAL I	Canaux TV	12 ~ 69	Canaux TV câble	1 ~ 44
PAL D/K	Canaux TV	1 ~ 57	Canaux TV câble	1 ~ 63
PAL AUS	Canaux TV	00 ~ 69	Canaux TV câble
SECAM L	Canaux TV	21 ~ 61	Canaux TV câble	2 ~ 40
SECAM L'	Canaux TV	1 ~ 10	Canaux TV câble	2 ~ 40
SECAM DK	Canaux TV	21 - 60	Canaux TV câble	1
SECAM BG	Canaux TV	02 - 61	Canaux TV câble	2
Entrée	Description
AV1	Entrée audio/vidéo externe 1
AV2	Entrée audio/vidéo externe 2

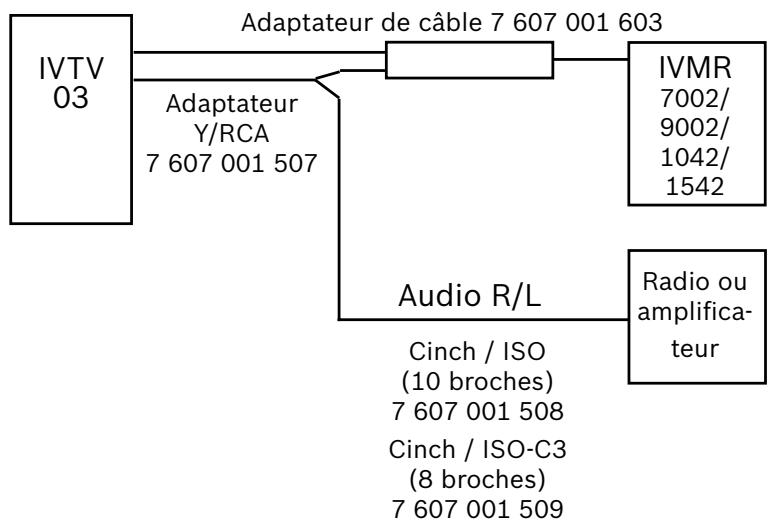

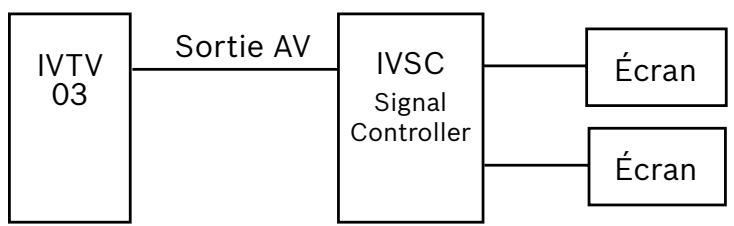

Sortie AV

Cette possibilité de connexion est utilisée pour transmettre directement le signal audio à l'autoradio. À cette fin, l'autoradio doit proposer une entrée AUX. La sortie video sert à connecter des écrans video supplémentaires et ne transmet que le signal video.

Connexions possibles

Système d'antenne diversity

Le système d'antenne Diversity intégré au tuner a été élaboré spécialement pour les utilisations mobiles et assure une réception optimale du signal.

A. installation

Enlever la protection du pied d'antenne et coller l'antenne à l'endroit prévu exempt de poussières et de graisses.

B. Réglage de l'orientation

Pour bénéficier d'une réception de qualité optimale, orienter l'antenne de sorte qu'une tige soit à l'horizontal et l'autre à la verticale

C. consignes de montage

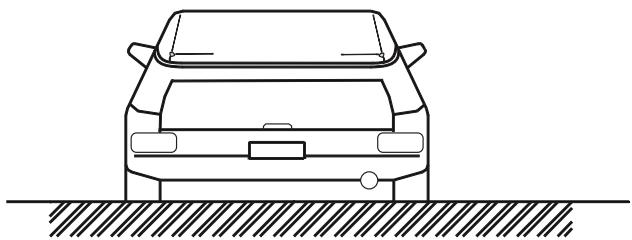

• Installation sur la lunette arrêté

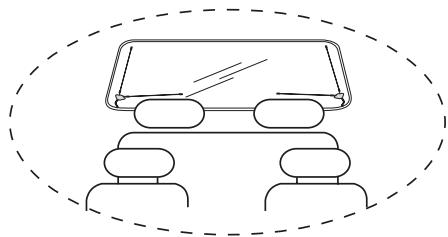

• Installation sur la lunette arrêté

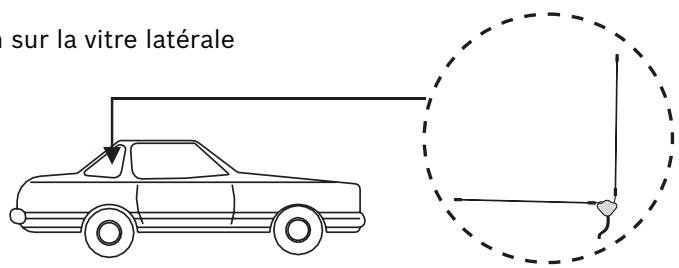

• Installation sur la vanne latérale

• Fixation de l'antenne

Les bandes adhésives fournies pour l'antenne atteignent leur adhérence optimale qu'au bout de 24 heures environ. Ne pas réutiliser les bandes adhésives une fois décollées de la vitre. Pour le remontage, il est possible de réutiliser la bande adhésive de remplacement fournie en la découpant en fonction au moyen d'un ciseau.

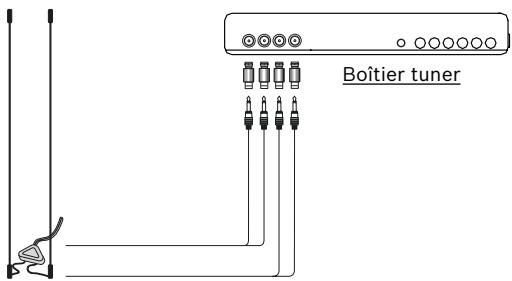

• Raccordement de l'antenne au boîtier tuner

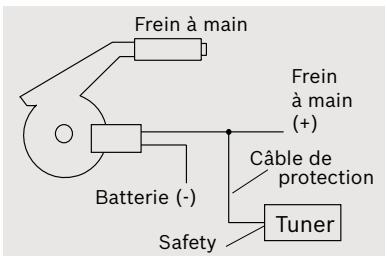

Circuit protecteur

Le module tuner a été équipé d'un circuit protecteur afin d'assurer un fonctionnement TV optimal. Les composantes d'accessoires fournies contiennent un câble de protection spécial. Le système de sécurité étant correctement installé, le mode TV ne peut être activé que quand le frein à main est tiré. Les schémas ci-dessous donnent des informations sur l'installation du système. Si vous avez besoin d'une aide supplémentaire, n'hésitez pas à contacter votre revendeur.

TV/AV-Ausbwahl	Fonction du circuit protecteur
	Voiture roule	Voiture immobilisée
TV-IN	Écran « arrêt »	Écran « marche »
AV-IN	Écran « arrêt »	Écran « marche »

Accessoires

Câble infrarouge	1
Câble AV
Câble électrique
Câble de protection
Télécommande (pile fournie)
Mode d'emploi
Antenne
Adaptateur

Caractéristiques techniques

Entrée AV	2 x AV cinch
Sortie AV	1 x AV cinch
Canal TV Voir	page 29
Dimensions (L x H x P)	182 x 27,4 x 134 mm
Poids	640 g
Système pris en charge	PAL BG, BH, I, DK, AUS; Secam BG, DK, L, L'
Coupe circuit enrobé de verre	3 ampères
Température de service	0° C à +60° C
Température de stockage	-20° C à +70° C
Tension de service	10 V à 16 V
Consommation en service	1 A (mode TV), 0,76 A (mode AV)
Consommation au repos	< 1 mA
Impédance entrée/sortinge vidéo	75 ohms
Impédance entrée/sortinge audio	620 ohms
Amplification entrée/sortinge vidéo	0 dB / 75 ohms
Amplification entrée/sortinge audio	0 dB / sans charge

Sous réserve de modifications!

ISLE OF MAN

PAL

GIBRALTAR

PAL B/G

NEPAL

GREECE

PAL B/G

BULGARIA

PAL

ICLAND

PAL B/G

IRAQ

PAL

ISRAEL

PAL B/G

SRI LANKA

PAL

ITALY

PAL B/G

AZORES

PALB

KENYA

PAL B/G

BANGLADESH

PALB

KUWAIT

PAL B/G

BRUNEI DARUSSALAM

PALB

LEBANON

PAL B/G

COOK ISLANDS

PALB

LIBYA

PAL B/G

EAST TIMOR

PALB

LIECHTENSTEIN

PAL B/G

EASTER ISLAND

PALB

NETHERLANDS

PAL B/G

ETHIOPIA

PALB

NEW ZEALAND

PAL B/G

GAMBIA

PALB

NIGERIA

PAL B/G

GREENLAND

PALB

NORWAY

PAL B/G

INDIA

PALB

OMAN

PAL B/G

INDONESIA

PALB

PAL B/G

LAOS

PALB

PORTUGAL

PAL B/G

MADEIRA

PALB

SAO TOMÉ E PRINCIDE

PAL B/G

MALAYSIA

PALB

SEYCHELLES

PAL B/G

MALDIVES

PALB

SIERRA LEONE

PAL B/G

MALTA

PALB

SINGAPORE

PAL B/G

MOZAMBIQUE

PALB

SLOVAKIA

PAL B/G

NORFOLK ISLAND

PALB

SOMALIA

PAL B/G

PAKISTAN

PALB

SPAIN

PAL B/G

QATAR

PALB

SWAZILAND

PAL B/G

SUDAN

PALB

SWEDEN

PAL B/G

TANZANIA

PALB

SWITZERLAND

PAL B/G

TURKEY

PALB

UGANDA

PAL B/G

AFGHANISTAN

PAL B,

UNITED ARAB EMIRATES

PAL B/G

ALBANIA

SECAM B

YUGOSLAVIA

PAL B/G

ALGERIA

PAL B/G

ZAMBIA

PAL B/G

AUSTRALIA

PAL B/G

ZIMBABWE

PAL B/G

AUSTRIA

PAL B/G

JORDAN

PAL B/G

BAHRAIN

PAL B/G

CZECH REPUBLIC

PAL B/G (cable),

CAMEROON

PAL B/G

CAMBODIA

PAL D/K (broadcast)

CANARY ISLANDS

PAL B/G

EGYPT

PAL B/G

CYPRUS

PAL B/G

EGYPT

PAL B/G,

DENMARK

PAL B/G

LITHUANIA

SECAM B/G

ESTONIA

PAL B/G

LATVIA

PAL B/G,

SECAM D/K

FINLAND

PAL B/G

LATVIA

PAL B/G,

SECAM D/K

GERMANY

GHANA

PAL B/G

LUXEMBOURG	PAL B/G,	AZERBAIJAN	SECAM D/K
SECAM L		BELARUS	SECAM D/K
BELGIUM	PAL B/H	GEORGIA	SECAM D/K
BOSNIA/HERZEGOVINA	PAL B/H	KAZAKHSTAN	SECAM D/K
CROATIA	PAL B/H	KYRGYZ REPUBLIC	SECAM D/K
LIBERIA	PAL B/H	MOLDOVA (MOLDAVIA)	SECAM D/K
MACEDONIA	PAL B/H	RUSSIA	SECAM D/K
SLOVENIA	PAL B/H	TAJIKISTAN	SECAM D/K
THAILAND	PAL B/M	TURKMENISTAN	SECAM D/K
YEMEN	PAL B	UKRAINE	SECAM D/K
CHINA		UZBEKISTAN	SECAM D/K
(PEOPLE'S REPUBLIC)	PAL D	FRANCE
ROMANIA	PAL D/G	(FRENCH FORCES TV)	SECAM G
POLAND	PAL D/K	BENIN	SECAM K
ANGOLA	PAL I	BURKINA FASO	SECAM K
FALKLAND ISLANDS		BURUNDI	SECAM K
(LAS MALVINAS)	PAL I	CENTRAL AFRICAN
HONG KONG	PAL I	REPUBLIC	SECAM K
IRELAND, REPUBLIC OF	PAL I	CONGO
MACAU	PAL I	(PEOPLE'S REPUBLIC)	SECAM K
NAMIBIA	PAL I	CONGO, DEM.
SOUTH AFRICA	PAL I	REP. (ZAIRE)	SECAM K
UNITED KINGDOM	PAL I	DJIBOUTI	SECAM K
GUINEA	PAL K	GABON	SECAM K
LESOTHO	PAL K	GUADELOUPE	SECAM K
HUNGARY	PAL K/K	GUIANA (FRENCH)	SECAM K
HAITI	SECAM	MADAGASCAR	SECAM K
TAHITI	SECAM	MALI	SECAM K
EQUITORIAL GUINEA	SECAM B	MARTINIQUE	SECAM K
MAURITANIA	SECAM B	MAYOTTE	SECAM K
MAURITIUS	SECAM B	NEW CALEDONIA	SECAM K
MOROCCO	SECAM B	NIGER	SECAM K
SYRIA	SECAM B,	POLYNESIA (FRENCH)	SECAM K
	PAL G	REUNION	SECAM K
IRAN	SECAM B/G	ST. PIERRE ET MIQUELON	SECAM K
TUNISIA	SECAM B/G	SENEGAL	SECAM K
SAUDI ARABIA	SECAM B/ G,	TOGO	SECAM K
	PAL B	WALLIS & FUTUNA	SECAM K
CHAD	SECAM D	BOTSWANA	SECAM K, PAL I
MONGOLIA	SECAM D	COTE D'IVOIRE
KOREA (NORTH)	SECAM D,	(IVORY COAST)	SECAM K/D
	PAL D/K	FRANCE	SECAM L
ARMENIA	SECAM D/K	MONACO	SECAM L, PAL G

PAL B/G

Index	Channel No.	Freq. (MHz)
1	E2	48.25
2	E3	55.25
3	E4	62.25
4	X	69.25
5	Y	76.25
6	Z	83.25
7	Z+1	90.25
8	Z+2	97.25
9	S1	105.25
10	S2	112.25
11	S3	119.25
12	S4	126.25
13	S5	133.25
14	S6	140.25
15	S7	147.25
16	S8	154.25
17	S9	161.25
18	S10	168.25
19	E5	175.25
20	E6	182.25
21	E7	189.25
22	E8	196.25
23	E9	203.25
24	E10	210.25
25	E11	217.25
26	E12	224.25
27	S11	231.25
28	S12	238.25
29	S13	245.25
30	S14	252.25
31	S15	259.25
32	S16	266.25
33	S17	273.25
34	S18	280.25
35	S19	287.25
36	S20	294.25
37	S21	303.25
38	S22	311.25
39	S23	319.25
40	S24	327.25

41	S25	335.25
42	S26	343.25
43	S27	351.25
44	S28	359.25
45	S29	367.25
46	S30	375.25
47	S31	383.25
48	S32	391.25
49	S33	399.25
50	S34	407.25
51	S35	415.25
52	S36	423.25
53	S37	431.25
54	S38	439.25
55	S39	447.25
56	S40	455.25
57	S41	463.25

PALI

Index	Channel No.	Freq. (MHz)
1	S01	69.25
2	S02	76.25
3	S03	83.25
4	S1	105.25
5	S2	112.25
6	S3	119.25
7	S4	126.25
8	S5	133.25
9	S6	140.25
10	S7	147.25
11	S8	154.25
12	S9	161.25
13	S10	168.25
14	S11	231.25
15	S12	238.25
16	S13	245.25
17	S14	252.25
18	S15	259.25
19	S16	266.25
20	S17	273.25
21	S18	280.25

22	S19	287.25
23	S20	294.25
24	S21	303.25
25	S22	311.25
26	S23	319.25
27	S24	327.25
28	S25	335.25
29	S26	343.25
30	S27	351.25
31	S28	359.25
32	S29	367.25
33	S30	375.25
34	S31	383.25
35	S32	391.25
36	S33	399.25
37	S34	407.25
38	S35	415.25
39	S36	423.25
40	S37	431.25
41	S38	439.25
42	S39	447.25
43	S40	455.25
44	S41	463.25

PAL D/K (China)

Index	Channel No.	Freq. (MHz)
1	DS-1	49.75
2	DS-2	57.75
3	DS-3	65.75
4	DS-4	77.25
5	DS-5	85.25
6	Z-1	112.25
7	Z-2	120.25
8	Z-3	128.25
9	Z-4	136.25
10	Z-5	144.25
11	Z-6	152.25
12	Z-7	160.25
13	DS-6	168.25
14	DS-7	176.25
15	DS-8	184.25
16	DS-9	192.25
17	DS-10	200.25
18	DS-11	208.25
19	DS-12	216.25
20	Z-8	224.25
21	Z-9	232.25
22	Z-10	240.25
23	Z-11	248.25
24	Z-12	256.25
25	Z-13	264.25
26	Z-14	272.25
27	Z-15	280.25
28	Z-16	288.25
29	Z-17	296.25
30	Z-18	304.25
31	Z-19	312.25
32	Z-20	320.25
33	Z-21	328.25
34	Z-22	336.25
35	Z-23	344.25
36	Z-24	352.25
37	Z-25	360.25
38	Z-26	368.25
39	Z-27	376.25
40	Z-28	384.25
41	Z-29	392.25
42	Z-30	400.25
43	Z-31	408.25
44	Z-32	416.25
45	Z-33	424.25
46	Z-34	432.25
47	Z-35	440.25
48	Z-36	448.25
49	Z-37	456.25
50	DS-13	471.25
51	DS-14	479.25
52	DS-15	487.25
53	DS-16	495.25
54	DS-17	503.25
55	DS-18	511.25
56	DS-19	519.25
57	DS-20	527.25
58	DS-21	535.25
59	DS-22	543.25

60	DS-23	551.25	36	SC-26	411.25
61	DS-24	559.25	37	SC-27	423.25
62	DS-25	567.25	38	SC-28	435.25
63	DS-26	575.25	39	SC-29	447.25
			40	SC-30	459.25

Index	Channel No.	Freq. (MHz)
2	2	55.75
3	3	60.5
4	4	63.75
11	SC-1	120
12	SC-2	128
13	SC-3	136
14	SC-4	144
15	SC-5	152
16	SC-6	160
17	SC-7	168
5	5	176
6	6	184
7	7	192
8	8	200
9	9	208
10	10	216
18	SC-8	224
19	SC-9	232
20	SC-10	240
21	SC-11	248
22	SC-12	256
23	SC-13	264
24	SC-14	272
25	SC-15	280
26	SC-16	288
27	SC-17	303.25
28	SC-18	315.25
29	SC-19	327.25
30	SC-20	339.25
31	SC-21	351.25
32	SC-22	363.25
33	SC-23	375.25
34	SC-24	387.25
35	SC-25	399.25

Pays : Téléphone : Télécopieur :

Germany	(D)	0180-5000225	05121-49 4002
Austria	(A)	01-610 39 0	01-610 393 91
Belgium	(B)	02-525 5444	02-525 5263
Denmark	(DK)	44 898 360	44-898 644
Finland	(FIN)	09-435 991	09-435 99236
France	(F)	01-4010 7007	01-4010 7320
Great Britain	(GB)	01-89583 8880	01-89583 8394
Greece	(GR)	210 94 27 337	210 94 12 711
Ireland	(IRL)	01-46 66 700	01-46 66 706
Italy	(I)	02-369 6331	02-369 6464
Luxembourg	(L)	40 4078	40 2085
Netherlands	(NL)	0800 400 1010	0800 400 1040
Norway	(N)	66-817 000	66-817 157
Portugal	(P)	2185 00144	2185 00165
Spain	(E)	902 52 77 70	91 410 4078
Sweden	(S)	08-750 18 50	08-750 18 10
Switzerland	(CH)	01-8471644	01-8471650
Czech Rep.	(CZ)	02-6130 0446	02-6130 0514
Hungary	(H)	76 511 803	76 511 809
Poland	(PL)	0800-118922	022-8771260
Turkey	(TR)	0212-335 06 71	0212-3460040
USA	(USA)	800-950-2528	708-6817188
Brasil(Mercosur)	(BR)	0800 7045446	[phone]
Malaysia(Asia Pacific)	(MAL)	[phone]	[phone]
