IF MERCEDES CAN ISO RC - Accessoire audio BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface CAN-Bus pour autoradio
Marque	Blaupunkt
Modèle	IF MERCEDES CAN ISO RC
Catégorie	Accessoire audio
Compatibilité véhicules	Mercedes-Benz W203 (05/00 > 03/04), W210 (07/99 > 02/03)
Compatibilité autoradios	Amsterdam TCM 127, Antares T60, Gemini GPS 148, Helsinki RTM 127, Monte Carlo TCM 169 (connecteur 26 broches)
Fonctions supportées	Borne 15 (allumage), Borne 58 (éclairage de l’afficheur), Speed (signal Gala), RFLS (feu de marche arrière), Telephone Mute
Type de communication	CAN-Bus véhicule
Alimentation	Via le faisceau CAN-Bus (tension batterie 12V)
Installation	Branchement entre l’autoradio et le connecteur ISO du véhicule
Dimensions (approx.)	5 x 5 x 2 cm
Poids (approx.)	50 g
Indice de protection	IP20 (usage intérieur véhicule)
Température de fonctionnement	-20°C à +70°C
Garantie constructeur	Valable dans l’Union Européenne (voir conditions sur www.blaupunkt.de)
Notice d’utilisation	Disponible en téléchargement PDF gratuit sur notice-facile.com
Consignes de sécurité	Débrancher la batterie avant montage ; respecter les consignes du constructeur automobile (airbags, alarmes, etc.)
Entretien et nettoyage	Aucun entretien nécessaire ; nettoyer avec un chiffon sec si besoin
Pièces détachées et réparabilité	Contacter le service après-vente Blaupunkt pour toute pièce détachée

FOIRE AUX QUESTIONS - IF MERCEDES CAN ISO RC BLAUPUNKT

Quels véhicules Mercedes sont compatibles avec l'interface IF MERCEDES CAN ISO RC ?

L'interface est compatible avec les Mercedes-Benz W203 (05/00 > 03/04) et W210 (07/99 > 02/03).

Quels autoradios Blaupunkt puis-je connecter avec cette interface ?

Les modèles compatibles sont : Amsterdam TCM 127, Antares T60, Gemini GPS 148, Helsinki RTM 127 et Monte Carlo TCM 169 (connecteur 26 broches).

Comment installer l'interface IF MERCEDES CAN ISO RC ?

Avant toute chose, débranchez la batterie du véhicule pour éviter les courts-circuits. Branchez l'interface entre l'autoradio et le connecteur ISO de la voiture. Vérifiez l'affectation des contacts à l'aide du guide de montage fourni.

Quelles fonctions sont transmises par l'interface ?

L'interface transmet les signaux suivants : Borne 15 (allumage), Borne 58 (éclairage de l'afficheur), Speed (signal Gala pour le volume adaptatif), RFLS (feu de marche arrière) et Telephone Mute.

Puis-je utiliser les commandes au volant avec cette interface ?

Oui, l'interface permet de télécommander toutes les fonctions de l'autoradio compatibles via le bus CAN, y compris les commandes au volant.

Que faire si l'autoradio ne s'allume pas après installation ?

Vérifiez que la batterie est bien reconnectée et que les branchements sont corrects. Assurez-vous que le contact du véhicule est mis (Borne 15). Si le problème persiste, consultez le guide d'installation ou contactez le support Blaupunkt.

L'interface est-elle compatible avec les systèmes de navigation ?

Oui, elle est compatible avec les systèmes de navigation Blaupunkt équipés d'un connecteur 26 broches, comme les modèles listés dans la compatibilité.

Quelles précautions de sécurité dois-je prendre lors de l'installation ?

Débranchez impérativement la batterie avant le montage. Respectez les consignes du constructeur automobile concernant les airbags, alarmes et systèmes anti-démarrage. Vérifiez l'affectation des contacts avant de brancher.

Où puis-je télécharger la notice d'utilisation ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également la traduire en choisissant votre langue et en renseignant votre adresse email.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les connexions et les fusibles du véhicule. Si le problème persiste, contactez le service après-vente Blaupunkt via leur site web ou par téléphone. La garantie constructeur s'applique dans l'Union Européenne.

MODE D'EMPLOI IF MERCEDES CAN ISO RC BLAUPUNKT

an / à / sur / a / aux / alle / till / op

Mercedes Benz (ISO)

W 203 05/00 > 03/04

W 210 07/99 > 02/03

mit / with / avec / con / com / met / med

CAN-Bus

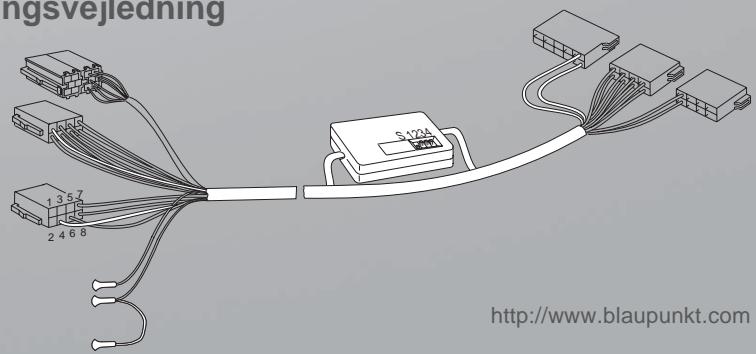

Einbauanleitung Installation instructions Instructions de montage Istruzioni di montaggio Inbouwinstructies Monteringsanvisning Instrucciones de montaje Instruções de montagem Monteringsvejledning

http://www.blaupunkt.com

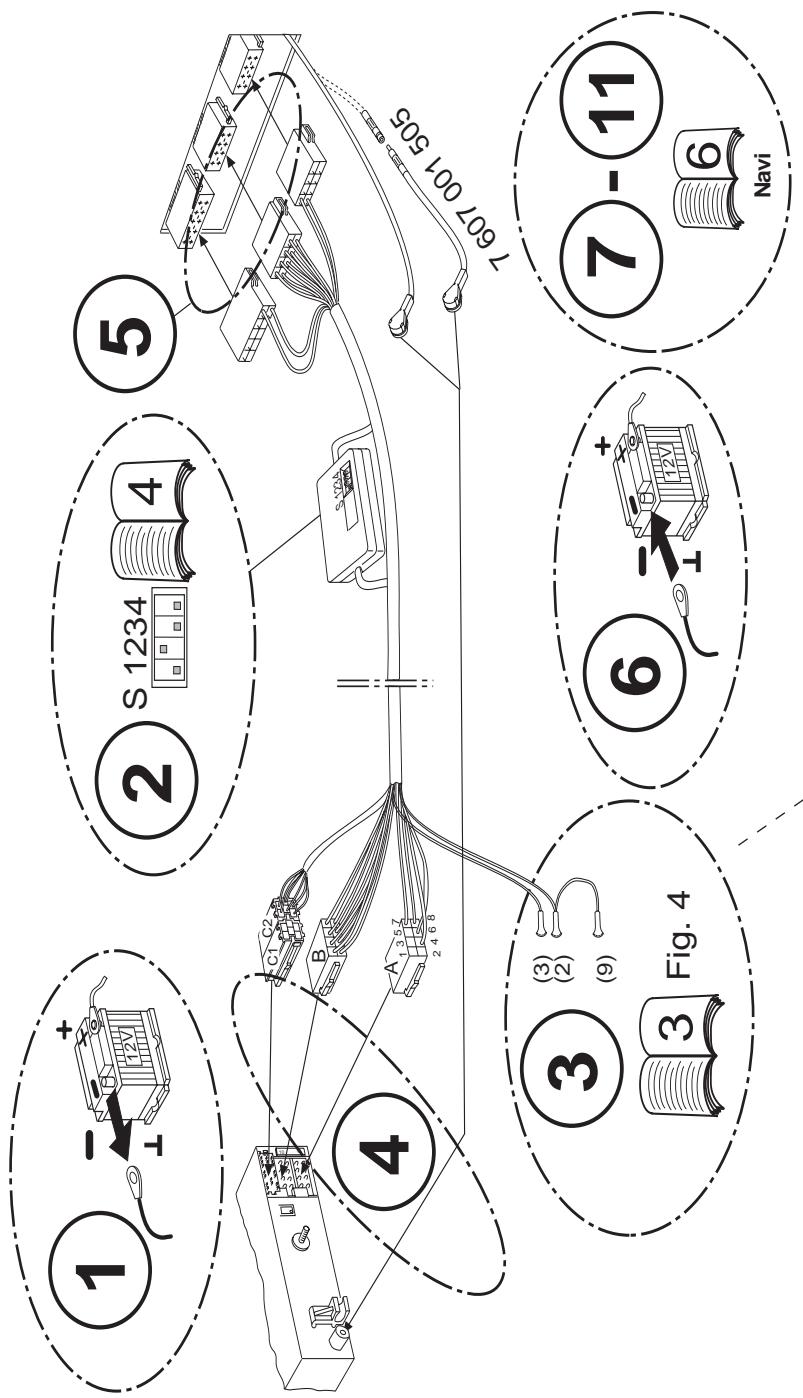

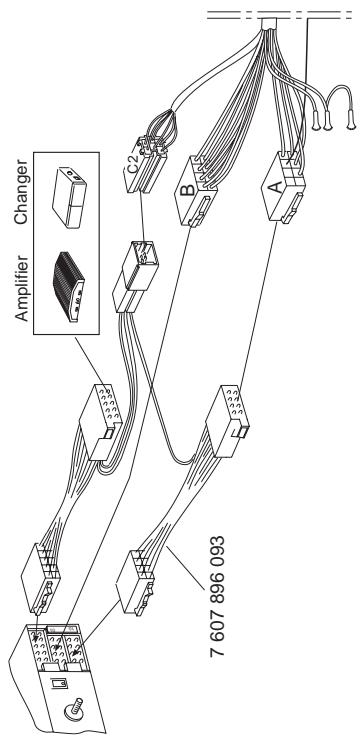

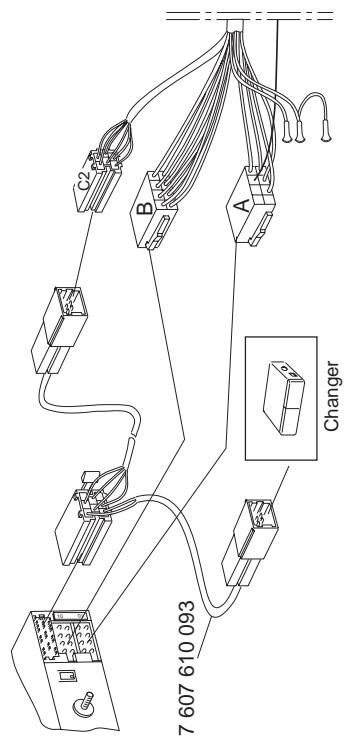

Anschlussbilder / Assembly illustrations / Schémas de montage / Illustrazioni di montaggio / Montageafbeeldingen / Monteringsbilder / Ilustraciones del montaje / Monteringstepninger

Amsterdam TCM 127, Antares T60, Gemini GPS 148, Helsinki RTM 127, Monte Carlo TCM 169

26 pin Autoradio

Lisez ce guide d'utilisation avant la première utilisation.

Nous offrons une garantie constructeur sur les produits achetés dans l'Union Européenne. Pour consulter ou Brokker les conditions de garantie, visitez notre site à l'adresse : www.blaupunkt.de ou adressez-vous directement à :

Blaupunkt GmbH, Hotline Robert Bosch Str. 200, D-31139 Hildesheim

Fonctionnement

Toutes les fonctions offertes pour l'autoradio en question sont télécommandables.

L'interface produit les signaux suivants du télégramme de données du bus de données CAN (En fonction de l'équipement du véhicule).

• Borne 15 (allumage / plus de commutation)
• Borne 58 (éclairage afficheur)
• Speed (signal de vitesse pour Gala)
• RFLS (signal du feu de marche arrêté)
• Telephone Mute

Consignes de sécurité

Avant de raccorder l'interface, lisez attentivement les consignes suivantes.

Débrancher impérativement le pole (-) de la batterie pour la durée du montage et du branchement.

Respectez ce faisant les consignes de sécurité du constructeur automobile (airbags, alarmes, ordinateurs de bord, systèmes anti-démarrage).

Connecter l'interface à l'autoradio ou à la navi (RNS). Connecter l'interface sur le.

Les boutons On/Off ne doivent être commutés que lorsque les composants sont sans courant.

Vérifier l'affection des contacts avant le montage en consultant le guide de montage de l'autoradio ou du système de navigation.

Brancher ou permuter les câbles si nécessaire. Blaupunkt déclinera toute responsabilité en cas de contrôle insuffisant de la connexion et de l'affection des contacts.

Sécurité routière

La sécurité routière est impérative!

Utilisez par conséquent votre autoradio en restant toujours maître de votre véhicule.

Soyez conscient que vous parcourez à une vitesse de 50 km/h, 14 m à la seconde.

Nous vous conseillons de ne pas utiliser l'appareil dans des situations criardes. Les signaux d'avertissement comme ceux de la police et des sapeurs-pompiers doivent pouvoir être bien perçus à temps à l'intérieur du véhicule.

Soyez toujours à l'écoute de l'appareil à un volume modéré pendant vos déplacements.

Pour garantir la sécurité routière de votre véhicule même après l'installation et les modifications, vérifiez si

• si toutes les touches et commutateurs sur le volant et sur la colonne de direction non prévus pour la radio et la navigation, fonctionnement encore conformément au manuel d'emploi du vehicule et
• si toutes les touches et commutateurs sur le volant et sur la colonne de direction non prévus pour la radio et la navigation, fonctionnement encore conformément auprésent guide d'utilisation et ne déclenchent notamment aucune fonction inattendue.

Sous réserve de modifications!
