Type de produit	Interface de télécommande au volant
Marque	BLAUPUNKT
Modèle	IF FERNBEDIENUNG RCI
Compatibilité	Véhicules Peugeot et Citroën avec bus de données VAN
Fonctions principales	Commande à distance du volume, recherche, et autres fonctions autoradio
Alimentation	Via bus VAN (Borne 15)
Dimensions (approx.)	50 x 30 x 10 mm
Poids (approx.)	20 g
Sécurité	Débrancher la batterie avant installation, respecter les consignes du constructeur automobile
Installation	Raccorder selon le guide de montage, vérifier l'affectation des contacts
Câbles	Adaptable selon modèle de véhicule, câble adaptateur possible
Garantie	Garantie constructeur dans l'UE, plus d'informations sur blaupunkt.de
Entretien	Nettoyer avec un chiffon sec, éviter l'humidité
Réparabilité	En cas de problème, contacter le service après-vente Blaupunkt
Signaux générés	Borne 15 (allumage), Speed (Gala), RFLS (feu de marche arrière), commandes RC

FOIRE AUX QUESTIONS - IF FERNBEDIENUNG RCI BLAUPUNKT

Comment installer l'interface de télécommande ?

Avant l'installation, débranchez la batterie du véhicule. Raccordez l'interface selon le guide de montage fourni, en vérifiant l'affectation des contacts (pins). Utilisez un câble adaptateur si nécessaire.

Quels véhicules sont compatibles ?

L'interface est compatible avec les véhicules Peugeot et Citroën équipés du bus de données VAN. Vérifiez la compatibilité de votre modèle avant l'achat.

Qu'est-ce que le bus de données VAN ?

Le bus VAN (Vehicle Area Network) est un système de communication utilisé par certains véhicules Peugeot et Citroën pour relier les composants électroniques, comme l'autoradio et les commandes au volant.

Faut-il débrancher la batterie avant l'installation ?

Oui, il est impératif de débrancher le pôle négatif de la batterie pendant le montage et le branchement pour éviter tout court-circuit ou dommage. Respectez les consignes de sécurité du constructeur.

Comment configurer l'interface pour différents types de radio ?

Selon le type de radio (type 1, 2 ou 3), vous devrez peut-être permuter ou isoler certains câbles. Consultez le guide de montage pour les affectations spécifiques des pins.

Que faire si les commandes ne fonctionnent pas ?

Vérifiez d'abord les connexions et l'affectation des contacts. Assurez-vous que le véhicule est compatible et que l'interface est correctement alimentée. Contactez le service après-vente si le problème persiste.

Où trouver le guide de montage détaillé ?

Le guide de montage est inclus dans la notice de l'interface. Vous pouvez également le télécharger gratuitement au format PDF sur le site notice-facile.com ou sur blaupunkt.de.

L'interface est-elle compatible avec tous les autoradios Blaupunkt ?

Non, elle est conçue pour les autoradios et systèmes de navigation Blaupunkt compatibles avec le bus VAN des véhicules Peugeot/Citroën. Vérifiez la liste des modèles compatibles dans la notice.

Comment nettoyer l'interface ?

Utilisez un chiffon sec et doux pour nettoyer l'interface. Évitez l'humidité et les produits chimiques agressifs qui pourraient endommager les composants électroniques.

Quelle est la durée de vie de l'interface ?

L'interface est conçue pour une longue durée de vie. En utilisation normale et avec une installation correcte, elle devrait fonctionner pendant toute la durée de vie du véhicule. En cas de panne, le remplacement est simple.

MODE D'EMPLOI IF FERNBEDIENUNG RCI BLAUPUNKT

Instructions de montage

Nous vous remercions d'avoir opté pour un produit Blaupunkt et nous vous souhaitons beaucoup de plaisir avec votre nouvel appareil.

Lisez ce guide d'utilisation avant la première utilisation.

Nous offrons une garantie constructeur sur les produits achetés dans l'Union Européenne. Pour consulter ou contacter les conditions de garantie, visitez notre site à l'adresse : www.blaupunkt.de ou adressez-vous directement à :

Blaupunkt GmbH

Hotline CM/PSS 6

Robert Bosch Str. 200

D-31139 Hildesheim

Fonctionnement

L'interface de télécommande au volant RCI-4A-VAN reliée à toute une série d'autoradios et de systèmes de navigation aux véhicules Peugeot et Citroën (équipés du bus de données VAN).

Toutes les fonctions supportées par l'autoradio respectif peuvent être commandées à distance.

L'interface créée, du télégramme de données

du bus de données VA, les signaux suivants :

• Borne 15 (Allumage / Plus commuté)
• Speed (signal de vitesse pour Gala)
• RFLS (signal de feu de marche arrêté)
• Commandes RC (Vol+ / Vol- / Search up...)

Consignes de montage

Avant de raccorder l'interface, lisez attentivement les consignes suivantes.

Débrancher impérativement le pôle (-) de la batterie pour la durée du montage et du branchement.

Respectez ce faisant les consignes de sécurité du constructeur automobile (airbags, alarmes, ordinateurs de bord, systèmes anti-démarrage).

En cas de connexion d'appareils Radiophone (type de radio 3, cf. page 17), échanger les câbles du pin 4 et du pin 7 (△ cf. page 2).

Il est possible d'utiliser aussi un câble adaptateur correspondant en fonction du modèle du véhicule.

En cas de connexion d'appareils Type de radio 1 (△ cf. page 2), enlever le cable d'alimentation au pin 1 (speed).

Vérifier l'affection des contacts avant le montage au moyen du guide de montage de l'autoradio ou du système de navigation.

Si nécessaire,

enlever et isoler ou insérer ou permuter les cables.

Blaupunkt déclinera toute responsabilité en cas de contrôle insuffisant de la connexion et de l'affection des contacts.

Borne 15 (Allumage / Plus commute)

Speed (signal de vitesse pour Gala)

RFLS (signal de feu de marche arrêt)

Sécurité routière

La sécurité routière est impérative!

Utilisez par conséquent votre autoradio en restant toujours maître de votre véhicule.

Soyez conscient que vous parcourez à une vitesse de 50 km/h, 14 m à la seconde. Nous vous conseillons de ne pas utiliser l'appareil dans des situations criè! ques. Les signaux d'alerte comme ceux de la police et des sapeurs-pompiers doivent pouvoir être bien perçus à temps à l'intérieur du véhicule.

Soyez toujours à l'écoute de l'appareil à un volume modéré pendant vos déplacements.

Pour garantir la sécurité routière de votre véhicule même après l'installation et les modifications, vérifiez si

• sitoutes les touches et commutateurs sur le volant et sur la colonne de direction non prévus pour la radio et la navigation, fonctionnement encore conformément au manuel d'emploi du vehicule et
• si nt encore conformément au présent guide d'utilisation et ne déclenchent notamment aucune fonction inattendue.

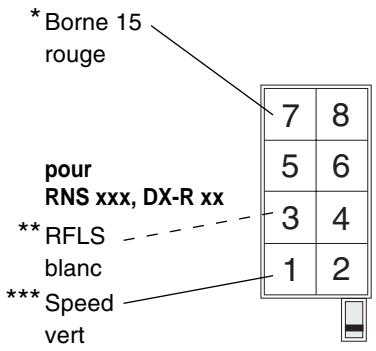

Pour ces autoradios, il est nécessaire de positionner l'interrupteur de l'interface comme suit:

Note :

Les boutons On / Off ne doivent être commutés que lorsque les composants sont sans courant.
