Type de produit	Autoradio avec lecteur cassette
Marque	Blaupunkt
Modèle	ACR 4231
Alimentation	12 V CC (batterie véhicule)
Gammes de fréquence radio	PO (531-1602 kHz), GO (153-279 kHz), FM
Puissance de sortie	2 x 6,5 W sinusoïdal (DIN 45324, 4 Ω)
Sensibilité FM	1,3 μV pour 26 dB S/B
Réponse en fréquence FM	35 - 15 000 Hz (-3 dB)
Réponse en fréquence cassette	32 - 16 000 Hz (-3 dB)
Mémorisation des stations	5 stations par niveau (I, II, III, T) en FM ; 5 stations en PO/GO
Fonction Travelstore	Mémorisation automatique des 6 émetteurs FM les plus puissants
Lecteur cassette	Autoreverse, bobinage rapide avant/arrière
Système anti-vol	QuickOut (face avant amovible)
Réglages sonores	Aigus (TREB) et graves (BASS)
Commutation stéréo/mono	Manuelle (appui long sur lo·m) ; passage automatique en mono en cas de mauvaise réception
Entretien	Nettoyage des têtes avec coton-tige et alcool à brûler ; utiliser des cassettes C60/C90
Sécurité	Ne pas couvrir les signaux acoustiques extérieurs ; utilisation déconseillée en situation critique
Accessoires fournis	Notice de montage et branchement

FOIRE AUX QUESTIONS - ACR 4231 BLAUPUNKT

Comment mémoriser une station de radio ?

Réglez la station souhaitée (automatique ou manuelle), puis appuyez longuement sur l'une des touches 1-5 jusqu'à réentendre le programme. La station est mémorisée dans le niveau de mémoire actif (I, II, III ou T).

Comment utiliser la fonction Travelstore ?

Maintenez la touche FM·T enfoncée pendant au moins 2 secondes. L'autoradio recherche automatiquement les 6 émetteurs FM les plus puissants et les mémorise dans le niveau T. Le premier est écouté immédiatement.

Comment régler l'heure sur l'autoradio ?

Cette notice ne décrit pas de fonction horloge. L'ACR 4231 est un autoradio sans affichage de l'heure. Consultez le manuel complet pour confirmer.

Comment effectuer une recherche automatique des stations ?

Assurez-vous que m n'est pas affiché (sinon appuyez sur lo·m). Appuyez brièvement sur la touche < > vers la gauche ou la droite ; la recherche s'arrête sur la station la plus proche.

Comment passer en mode manuel pour l'accord ?

Appuyez sur lo·m jusqu'à ce que m s'affiche. Utilisez ensuite la touche < > pour changer la fréquence progressivement.

Comment nettoyer la tête de lecture de la cassette ?

Pour un encrassement normal, utilisez une cassette de nettoyage. Pour un encrassement important, utilisez un coton-tige imbibé d'alcool à brûler pour nettoyer délicatement le galet presseur et la tête de lecture.

Pourquoi la cassette se rembobine-t-elle automatiquement ?

Si la bande est difficile à débobiner, l'inversion automatique (Autoreverse) peut se déclencher. Rebobinez complètement la cassette pour résoudre le problème.

Comment retirer l'autoradio avec le système QuickOut ?

Appuyez sur le bouton a et tirez sur l'étrier b pour sortir l'appareil. Pour le remettre, poussez jusqu'à la butée et rabattez l'étrier.

Quelle est la puissance de l'amplificateur ?

La puissance de sortie est de 2 x 6,5 W sinusoïdal selon DIN 45324 sous 4 Ω.

Comment commuter entre la réception stéréo et mono ?

Appuyez sur lo·m pendant environ 2 secondes. Le symbole stéréo disparaît en mode mono. L'appareil repasse automatiquement en stéréo à chaque mise sous tension.

MODE D'EMPLOI ACR 4231 BLAUPUNKT

Sécurité routière 17

QuickOut 17

Montage/branchement 17

Fonctionnement de la radio 18

Sélection de la gamme de fréquence ... 18

Recherche des stations 18

Accord manuel des stations 18

Réglage de la sensibilité de la recherche des stations 18

Commutation stéréo - mono 18

Mémorisation des stations 18

Mémorisation automatique des émetteurs les plus puissants 19

Appel des stations mémorisées 19

Lecture des cassettes 19

Introduction de la cassette 19

Éjection de la cassette 19

Défilement rapide de la bande 19

Inversion de la piste (Autoreverse) 20

Notice d'entretien 20

Annexe 20

Données techniques 20

Légende

① Marche/Arrêt

Tourner le bouton.

Marche

Arrêt

Réglage du volume :

Tourner le bouton.

② Éjection de la cassette ③ Compartiment cassette ④ FR (Fast Rewind)

Rebobinage rapide de la bande. Arrêt : appuyer sur la touche FF.

⑤ PROG (Autoreverse)

Lecture de l'autre piste de la cassette - appuyer sur les deux touches.

⑥ FF (Fast Forward)

Bobinage rapide de la bande. Arrêt : appuyer sur la touche FR.

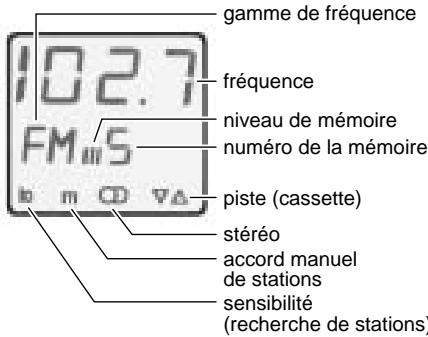

⑦ Affichage

8 < >

Sélection des émetteurs

automatique ou manuelle ("m" s'affiche). Commutation en appuyant sur lo·m ⑨

⑨ lo·m

lo apparaît sur l'affichage - sensibilité normale de la recherche des stations

Io n'est pas affiché - haute sensibilité de la recherche des stations

m s'affiche - accord manuel des stations

Fonction supplémentaire

Commutation stéréo/mono :

Laisser le doigt appuyé sur lo • m pendant plus de 2 secondes.

10 MoL

Commutateur petites ondes/grandes ondes.

Appuyez à plusieurs reprises sur cette touche pour commuter.

11 1-5

Mémorisation et appel de stations

12 FM-T (modulation de fréquence)

Commutateur pour les niveaux de mémoire FM I, II, III et "T" (Travelstore) - Mémorisation et appel des six stations puissantes les plus proches.

Mémorisation "T" :

Appuyer sur FM•T jusqu'à voir défiler la recherche sur l'affichage.

Appel "T" :

Appuyer sur FM-T jusqu'à ce que T s'affiche.

Appuyer ensuite brièvement, et éventuellement plusieurs fois, sur la touche de station.

13 TREB (Treble)

pour régler les aigus

(14) BASS

pour régler les graves

Indications importantes

Sécurité routière

Tout conducteur de véhicule doit concentrer toute son entière attention sur la conduite. En ce sens, il n'utilisera son autoradio que dans la mesure où il reste apte à faire face aux conditions de circulation auxquelles il se trouve confronté.

Nous déconseillons l'utilisation de l'autoradio dans les situations critiques. En roulant à 50 km/h seulement, un véhicule parcourt presque 14 m en une seconde ; pensez-y.

Lorsque vous réglez le volume, veillez bien à ce que l'autoradio ne couvre pas les signaux acoustiques du dehors afin de pouvoir réagir à temps aux signaux avertisseurs.

QuickOut

Cet appareil est disponible avec ou sans QuickOut.

La poignée QuickOut vous permet de sortir votre autoradio sans problème de sa console et de l'emmener avec vous. La mémoire des stations reste sauvegardée pendant longtemps.

Pour sortir votre autoradio :

• appuyer sur le bouton ("a") et tirer sur l'étrier ("b").

Pour réintroduire l'autoradio :

poussez l'appareil dans la console jusqu'à la butée et rabattez l'étrier sur le capot avant.

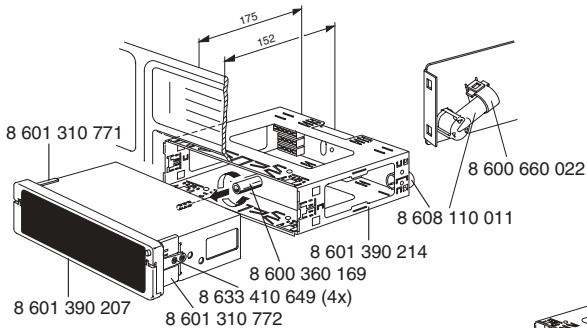

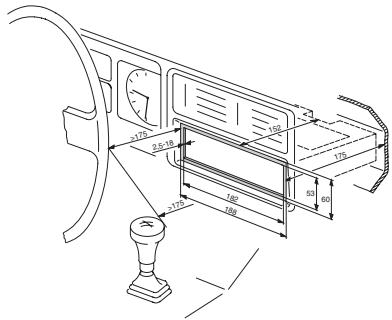

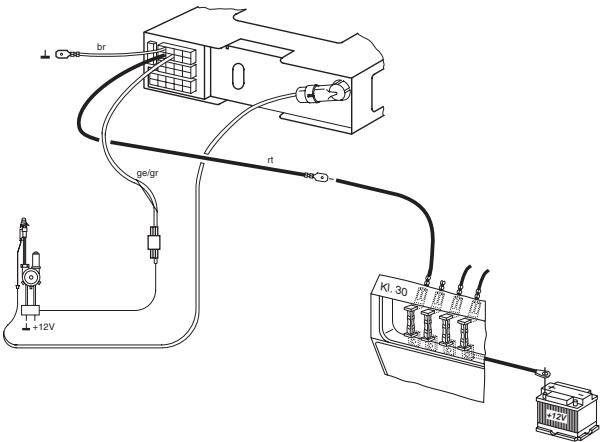

Montage/branchement

Si vous souhaitez monter ou compléter vous-même l'autoradio, n'omettez pas de lire au préalable la notice de montage et de branchement ci-jointe.

Ne mettez pas les sorties de haut-parleur à la masse !

N'utilisez que les accessoires et pièces de rechange homologués par Blaupunkt.

Fonctionnement de la radio

Sélection de la gamme de fréquence

Il est possible de sélectionner les gammes de fréquence suivantes :

PO 531 - 1602 kHz et

GO 153 - 279 kHz.

• Sélectionnez la gamme de fréquence désirée à l'aide des touches FM·T ou M·L.

Pour commuter entre PO/GO :

• Appuyez sur M·L.

Recherche des stations

m ne doit pas apparaître sur l'affichage, si c'est le cas, commuter en appuyant sur lo·m

Appuyez brièvement sur < > vers la gauche ou vers la droite.

L'autoradio recherche automatiquement la station la plus proche.

Si l'on maintient le doigt appuyé sur la touche basculante, la recherche continue rapidement.

Accord manuel des stations

m (manuel) doit apparaître sur l'affichage, si ce n'est pas le cas, commuter en appuyant sur lo · m.

Appuyer brièvement sur < > vers la gauche ou vers la droite.

La fréquence change progressivement par ordre croissant/décroissant.

Si l'on maintient le doigt appuyé sur la touche basculante, les fréquences défilent plus rapidement.

Réglage de la sensibilité de la recherche des stations

Il est possible de modifier la sensibilité de la recherche automatique des stations, en

appuyant sur lo · m.

Lorsque "lo" s'affiche, la recherche ne s'effectue que sur les stations pour lesquelles la réception est bonne (faible sensibilité).

Lorsque "lo" n'est pas affiché, la recherche touche également les stations pour lesquelles la réception est moins bonne (sensibilité plus élevée).

Commutation stéréo - mono

Si vous souhaitez commuter entre une émission stéréo et mono :

• appuyez pendant env. 2 secondes sur lo·m.

Lorsque l'émission est restituée en stéréo, le signe stéréo © s'efface de l'affichage.

À chaque fois que vous allumez l'autoradio, les émissions sont réglées sur stéréo.

En cas de mauvaise réception, l'autoradio commute automatiquement sur mono.

Mémorisation des stations

Il est possible de mémoriser cinq stations par niveau (I, II, III, T) dans les mémoires 1 à 5.

• En FM, sélectionnez le niveau de mémoire en appuyant sur FM•T.

Pour chaque gamme de fréquence PO/GO, la mémoire dispose d'une capacité de 5 stations.

• Sélectionnez le numéro de la mémoire attribué à la station à mémoriser en appuyant sur les touches 1-5.
• Réglez une station en appuyant sur < (automatique ou manuel).
• Gardez le doigt appuyé sur une des touches 1-5 jusqu'à réentendre le programme après disparition du son.

La mémorisation de la station est terminée. Le niveau et le numéro de mémoire apparaissent alors sur l'affichage.

Remarque :

Si vous réglez une station déjà mémorisée, le niveau et le numéro de mémoire s'afficheront en clignotant après 5 secondes environ.

Mémorisation automatique des émetteurs les plus puissants

(Travelstore)

Il est possible de mémoriser automatiquement les émetteurs FM les plus proches de votre zone d'émission, classés en fonction de leur fréquence.

Cette fonction est particulièrement utile en voyage.

• Maintenez le doigt appuyé sur FM•T pendant au moins 2 secondes. L'autoradio recherche les stations FM les plus proches et les mémorise au niveau de mémoire “T” (Travelstore). Une fois la procédure terminée, il se règle sur la première station.

Si besoin est, il est également possible de mémoriser manuellement les stations dans le niveau de mémoire Travelstore.

Appel des stations mémorisées

Il est possible d'appeler les stations mémorisées par simple pression d'une touche.

• Sélectionnez le niveau de mémoire. Pour ce faire, appuyez sur FM•T jusqu'à ce que I, II, III ou T apparaissent sur l'affichage.
• Sélectionnez la station en appuyant sur une des touches 1-5, à plusieurs reprises si nécessaire.

Lecture des cassettes

Introduction de la cassette

• Mettre l'autoradio en marche
• Introduire la cassette face A ou 1 vers le haut, côté ouvert vers la droite, sans forcer.

La cassette est lue dans le même sens que celui de la lecture précédente.

La face écoutée s'affiche.

• face A ou 1,
• La face B ou la face 2 est lue (mode Reverse).

Éjection de la cassette

Appuyer sur ▲

La cassette est éjectée.

Défilement rapide de la bande

Bobinage rapide

• Appuyez sur FF (Fast Forward). Lorsqu'il parvient à la fin de la bande, l'autoradio passe automatiquement à l'autre face et commence la lecture.

Arrêt du bobinage rapide

• Appuyez sur FR

Annexe

Rebobinage rapide

• Appuyez sur FR (Fast rewind). Lorsqu'il parvient à la fin de la bande, l'autoradio passe automatiquement à l'autre face et commence la lecture.

Arrêt du rebobinage rapide

• Appuyez sur FF

Inversion de la piste (Autoreverse)

Inversement du sens de défilement pendant la lecture. - Appuyez simultanément sur FR et FF.

Remarque :

Lorsque les cassettes sont difficiles à débobiner, l'inversement sur la seconde piste peut se produire automatiquement. Dans ce cas, vérifiez que la bande s'enroule correctement. Pour remédier à ce problème, il suffit fréquemment de rebobiner la cassette.

Notice d'entretien

Nous vous recommandons d'utiliser exclusivement des cassettes C60/C90. Protégez vos cassettes des salissures et poussières, ne les exposez pas à une température supérieure à 50°C. Si vos cassettes ont été exposées au froid, laissez-les revenir à température normale avant de les utiliser afin d'éviter toute perturbation du déroulement de la bande. Après environ 100 heures de fonctionnement, le galet presseur et la tête de lecture peuvent être sujets à des perturbations de défilement et de restitution.

Pour les salissures d'ordre normal, le nettoyage du lecteur de cassette s'effectuera par cassette de nettoyage ; pour les encrassements plus importants, on utilisera un coton-tige imbibé d'alcool à brûler.

Données techniques

Amplificateur

Puissance de sortie : 2 x 6,5 W sinusoïdal conformément à DIN 45324/3.1/4 Ω

FM :

Sensibilité : 1,3 μV pour un rapport signal/bruit de 26 dB

Gamme de

fréquence : 35 - 15 000 Hz (-3 dB)

Cassette :

Gamme de

fréquence : 32 - 16 000 Hz (-3 dB)
