Type de produit	Table de cuisson gaz encastrable
Marque	SCHOLTES
Modèle	TV 76 S
Brûleurs	2 semi-rapides (1,90 kW), 1 auxiliaire (1,00 kW), 1 rapide (3,30 kW gaz naturel / 3,00 kW GPL), 1 triple couronne (2,50 kW)
Allumage	Automatique “à une main” avec sécurité thermocouple
Alimentation gaz	Gaz naturel G20 (20 mbar) ou GPL (Butane/Propane) avec adaptation possible
Tension électrique	220-240 V AC, 50/60 Hz (pour allumage et sécurité)
Dimensions de niche (L x P)	Environ 560 x 480 mm (estimation standard)
Épaisseur plan de travail	20 à 40 mm
Distance minimale aux meubles latéraux	600 mm si hauteur dépasse le plan
Distance minimale à la hotte	650 mm
Distance minimale au-dessus du plan	700 mm pour élément suspendu
Raccordement gaz	Filetage G 1/2″ cylindrique, tuyau rigide ou flexible acier inox
Raccordement électrique	Cordon tripolaire, prise normalisée ou interrupteur omnipolaire
Matériau de la table	Verre (mentionné pour nettoyage)
Grilles support casseroles	En métal, pour récipients diamètre ≥ 120 mm
Entretien	Nettoyage avec eau tiède et détergent non abrasif ; racloir pour résidus ; pas de vapeur ni produits abrasifs
Sécurité	Thermocouple coupant le gaz si flamme éteinte ; allumage automatique
Adaptation gaz	Remplacement des injecteurs (fournis) et réglage des minima
Pays de réglage usine	France : gaz naturel G20 20 mbar ; Belgique : gaz naturel Cat II2E+3+ ; Hollande : I2L
Normes	Directives 73/23/CEE, 89/336/CEE, 90/396/CEE, 93/68/CEE, 2002/96/EC
Pieces détachées	Injecteurs, joints, robinets (remplacement par technicien agréé)
Réparabilité	Intervention par technicien qualifié pour gaz et électricité

FOIRE AUX QUESTIONS - TV 76 S SCHOLTES

Comment allumer un brûleur de la table SCHOLTES TV 76 S ?

Appuyez et tournez la manette dans le sens inverse des aiguilles d'une montre. L'allumage automatique produit des étincelles. Maintenez enfoncé jusqu'à ce que la sécurité thermocouple s'enclenche (quelques secondes).

Que faire si la flamme s'éteint accidentellement ?

La sécurité thermocouple coupe automatiquement l'arrivée de gaz. Pour rallumer, répétez la procédure d'allumage. Si le problème persiste, vérifiez la propreté du brûleur et des orifices.

Quels types de gaz puis-je utiliser avec cette table ?

En usine, elle est réglée pour le gaz naturel G20 (20 mbar). Vous pouvez l'adapter au GPL (butane/propane) ou air propane en changeant les injecteurs et en réglant les minima. Consultez le tableau des injecteurs dans la notice.

Comment nettoyer la table en verre ?

Attendez qu'elle soit tiède. Utilisez un racloir (ex: CERA Quac) pour les résidus, puis nettoyez avec un produit spécifique pour vitrocéramique et un chiffon humide. Essuyez. Ne jamais utiliser d'éponge abrasive ou de produits chimiques agressifs.

Quelle distance minimale dois-je respecter entre la table et la hotte ?

Au moins 650 mm. Si la hotte mesure 600 mm de large, les meubles adjacents doivent être à 540 mm de hauteur par rapport au plan de travail.

Puis-je installer la table au-dessus d'un four ?

Oui, à condition que le four soit encastré et dispose d'un système de ventilation. Les branchements électriques doivent être séparés.

Comment adapter la table au gaz butane ou propane ?

Remplacez les injecteurs par ceux fournis pour GPL (voir tableau), puis réglez la vis de by-pass sur le robinet pour obtenir une petite flamme stable au minimum. Collez l'étiquette de nouveau gaz.

Les brûleurs ne s'allument pas, que vérifier ?

Assurez-vous que l'alimentation électrique est branchée (pour l'allumage). Vérifiez que les orifices de sortie du gaz et l'électrode ne sont pas obstrués. Nettoyez-les avec une brosse douce.

Quels diamètres de casseroles sont recommandés ?

Utilisez des récipients adaptés au brûleur : rapide (24-26 cm), semi-rapide (16-20 cm), auxiliaire (10-14 cm), triple couronne (24-26 cm). Évitez les fonds concaves ou convexes.

Que faire si un robinet devient dur à tourner ?

Contactez un technicien agréé. Le remplacement du robinet est nécessaire. N'essayez pas de le démonter vous-même.

MODE D'EMPLOI TV 76 S SCHOLTES

Ce document est divisé de deux parties:

• le mode d'emploi pour l'usage quotidien de votre appareil. Cette partie vous permettra d'en découvrir tous les avantages et d'en profiter au maximum. Lisez-là attentivement avant d'utiliser votre table de cuisson et n'hésitez pas à y avoir recours aussi souvent que possible.
• la partie technique avec toutes les recommandations pour une installation conforme aux textes réglementaires.

Les raccordements électriques et gaz doivent être faits par un technicien qualifié qui seul peut appliquer la législation en vigueur.

Ces opérations d'installation, quoique simples, sont délicates et primordiales pour que votre plan de cuisson vous rende le meilleur service.

Ce document est à conserver par l'utilisateur

La partie technique comporte un tableau à compléter pour toute adaptation de l'appareil à un autre type de gaz: ceci permettant d'identifier sans ambiguïté l'état de l'appareil après modification.

Cet appareil est conforme aux Directives Communautaires suivantes:

• 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives;
• 89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications successives;
• 90/396/CEE du 29/06/90 (Gaz) et modifications successives;
• 93/68/CEE du 22/07/93 et modifications successives.
• 2002/96/EC

La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

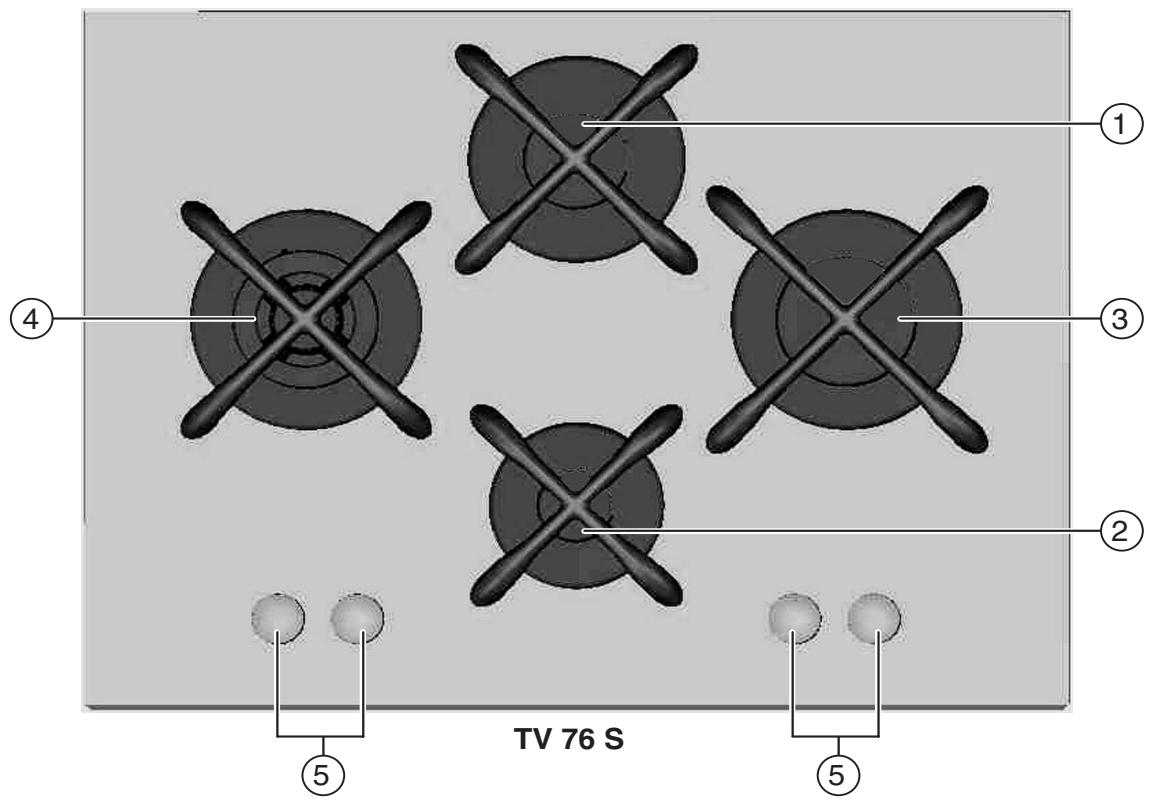

La table de cuisson

Les modèles "tout gaz" comprennent :

(1) - deux brûleurs semi-rapides: 1,90 kW
(2) - un brûleur auxiliaire: 1,00 kW
(3) - un brûleur rapides: 3,30 kW aux gaz natarul
3,00 kW aux gaz liquidés
(4) - un brûleur triple couronne: 2,50 kW
(5) - les manettes de commande des brûleurs

La sérigraphie autour des manettes indique la correspondance commande-foyer.

La table de cuisson

Réglage des brûleurs "tous gaz"

Réglage des brûleurs

Le réglage est progressif, il permet une adaptation facile aux différents diamètres de récipient et aux allures de chauffe.

Le réglage s'effectue en appuyant et en tournant dans le sens inverse des aiguilles d'une montre la manette de commande de façon à amener le repère de la manette face aux symboles:

Allumage des brûleurs équipés d'un dispositif de sécurité

L'allumage des brûleurs de votre table est “à une main”. En effet, il suffit d'appuyer tout en tournant la manette de commande dans le sens contraire des aiguilles d'une montre: une émission d'étincelles entraîne l'allumage du brûleur. Après apparition de la flamme, maintenir une pression suffisante sur la manette pour permettre l'enclenchement de la sécurité.

Si la flamme s'éteint accidentellement en cours de fonctionnement, la sécurité agit : l'arrivée du gaz est automatiquement interrompue. Pour réallumer le brûleur, procéder au réallumage comme indiqué ci-dessus.

Nota : en l'absence de courant, il est possible d'allumer le brûleur avec une allumette tout en tournant la manette et en maintenant une pression suffisante comme ci-dessus.

Conseils d'utilisation

Recommendations importantes

La table de cuisson doit-être exclusivement destinée à l'usage domestique pour lequel elle a été conçue. Toute autre utilisation (comme par exemple le chauffage d'une pièce) est dangereuse.

Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.

- L'usage de tout appareil électrique implique le respect de certaines règles fondamentales:

• l'appareil doit être installé à l'intérieur et ne pas être exposé aux agents atmosphériques;
• n'utilisez jamais l'appareil avec les pieds nus;
• ne tirez pas le cordon d'alimentation : pour le débrancher, enlevez la fiche de la prise de courant;

• ne laissez pas les enfants utiliser l'appareil sans surveillance.

• Les éléments de votre plan de cuisson fonctionneront à leur maximum de rendement s'ils sont entretenus dans un état de propreté parfaite.

• Ne pas ranger de produits d'entretien inflammables dans le meuble situé sous la table.
• Quand l'appareil n'est pas en service, fermez le robinet d'arrêt général commandant l'appareil ou le robinet de la bouteille dans le cas du butane.

FR France : la table est réglée en usine pour le gaz naturel G 20 (20 mbar).

Si l'appareil est modifié pour l'adapter à un autre type de gaz, faites porter les indications de changement de gaz avec la date et les références de l'organisme qui a procédé à la modification afin d'être en conformité avec les textes réglementaires. Un tableau est prévu à cet effet dans la partie installation. Deux étiquettes (situées dans le sachet des injecteurs) comportent les spécifications des injecteurs du nouveau gaz ; ne pas oublier de les coller sur la table et dans la partie technique, page 19.

Conseils d'utilisation

Récipients à utiliser

• Les grilles support casseroles des tables de cuisson tout gaz ou mixtes ne sont pas prévues pour l'utilisation de récipients à base concave ou convexe.
• Tous les brûleurs - rapide, semi-rapide ou auxiliaire - peuvent recevoir des récipients d'un diamètre minimum de 120 mm.
• Nous vous conseillons cependant d'utiliser toujours un brûleur approprié à la dimension des récipients (voir tableau) de façon que les flammes ne débordent pas sur le pourtour des casseroles c'est uniquement les fonds qu'elles doivent chauffer.
• Ne déposez pas de casseroles instables ou déformées sur les brûleurs et sur les plaques électriques afin d'éviter tout renversement accidentel.
• Veillez toujours à ce que les manettes soient sur la position “●” quand vous n’utilisez pas l’appareil.
• Dès qu'un liquide bout dans une des casseroles, une allure de chauffe réduite suffit et évite ainsi les débordements.

Brûleur	ø Diamètre récipients (cm)
Rapide (R)	24 – 26
Semi-Rapide (S)	16 – 20
Auxiliaire (A)	10 – 14
Triple Couronne (TC)	24 – 26

Entretien

Avant toute opération, coupez l'alimentation électrique de l'appareil.

Pour prolonger la durée de vie de votre table nettoyez-la fréquemment, en n'oubliant pas que:

• pour le nettoyage, ne pas utiliser d'appareils à vapeur
- les pièces amovibles des brûleurs doivent être lavées souvent avec de l'eau chaude et du détergent en veillant à éliminer toute incrustation possible;
- pour les tables équipées d'un dispositif d'allumage automatique, procédez à un nettoyage fréquent de la partie terminale des dispositifs d'allumage électronique instantané en vérifiant que les orifices de sortie du gaz ne soient pas bouchés;
- nettoyez les plaques électriques avec un chiffon humide et graissez-les avec un peu d'huile quand elles sont encore tièdes;
- le plan de cuisson doit être nettoyé avec un produit pour le nettoyage des verres. N'utilisez en aucun cas des éponges ou produits abrasifs, qui pourraient rayer le verre.
- nettoyez régulièrement la surface de la table en utilisant une solution d'eau tiède et de détergent non abrasif. Eliminez tout d'abord tous restes d'aliments et toutes éclaboussures de graisse à l'aide d'un racloir comme par exemple CERA Quac® (n'étant pas fourni avec l'appareil) (Fig. A).

Nettoyez la table de cuisson quand elle est tiède; utilisez un produit de nettoyage approprié, frottez avec un chiffon humide et essuyez. Sucre ou des aliments à haut contenu en sucre doivent être aussitôt nettoyés quand la zone de cuisson est encore chaude à l'aide d'un racloir. N'utilisez jamais d'éponges ou de produits abrasifs, ni de détergents chimiques agressifs tels que par exemple les produits en atomiseur pour four ou les produits détachants (Fig. B);

Graissage des robinets

Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.

N.B.: Cette opération doit être effectuée par un technicien agréé par le fabricant.

Installation des tables à encastrer

Les instructions suivantes sont destinées à l'installateur qualifié pour lui permettre d'effectuer correctement les opérations d'installation, de réglage et d'entretien technique conformément aux normes en vigueur.

Important: n'importe quelle opération de réglage, d'entretien, etc..., doit être effectuée après avoir débranché la prise de la table de cuisson.

Les appareils réglés en usine pour (voir la plaquette d'immatriculation et la plaquette prédisposition gaz de l'appareil):

gaz Naturel Catégorie II2E+3+ pour la France;

gaz Naturel Catégorie II2E+3+ pour la Belgique;

gaz Naturel Catégorie I2L pour la Hollande.

Un ultérieur réglage n'est donc pas nécessaire.

- Ce livret concerne une table de cuisson à encastrer classe 3.

Conditions réglementaires d'installation (Pour la France)

Le raccordement gaz devra être fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d'installation, quoique simples, sont délicates et primordiales pour que votre table de cuisson vous rende le meilleur service. L'installation doit être effectuée conformément aux textes réglementaires et règles de l'art en vigueur, notamment:

• Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d'hydro-carbures liquéfiés situées à l'intérieur des bâtiments d'habitation et de leur dépendances.
• Norme DTU P45-204. Installations de gaz (anciennement DTU n° 61-1-installations de gaz - Avril 1982 + additif n°1 Juillet 1984).
• Règlement sanitaire départemental.

Positionnement

Cet appareil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes:

• Pour la France selon les Normes Nationales en vigueur.
• Pour la Belgique NBN D51-003 et NBN D51-001 en vigueur.
• Pour la Hollande NEN-1078 en vigueur.

Il faut observer les conditions suivantes:

a) La pièce doit prévoir un système d'évacuation vers l'externe des fumées de combustion, réalisé au moyen d'une hotte ou par ventilateur électrique qui entre automatiquement en fonction dès que l'on allume l'appareil.

En cas de cheminée ou conduit de fumée ramifié (réservé aux appareils de cuisson)

Directement à l'externe

b) La pièce doit être équipée d'un système permettant l'apport d'air indispensable à une bonne combustion. La quantité d'air comburant ne doit pas être inférieure à 2 m³/h par kW de puissance installée. Le système peut être du type prélevant directement l'air de l'extérieur de l'immeuble au moyen d'un conduit devant avoir au moins 100 cm² de section utile et ne risquant pas d'être accidentellement bouché. Pour les tables de cuisson dépourvues de dispositif de sécurité en cas d'extinction de la flamme, il faut prévoir des ouvertures d'aération agrandies de 100%, le minimum prévu est de toute manière de 200cm² (Fig. A). Ou bien du type prélevant indirectement l'air de locaux adjacents équipés d'un conduit d'aération vers l'extérieur comme sus indiqué et qui ne soient pas des parties communes de l'immeuble, des pièces à risque d'incendie ou des chambres à coucher (Fig. B).

Détail A
Local
adjacent
Local à
ventiler

Exemples d'ouverture de ventilation pour l'air comburant
Fig. A

Agrandissement de la fissure entre la porte et le sol
Fig. B

c) En cas d'utilisation intensive et prolongée de l'appareil, une aération supplémentaire pourrait être nécessaire; dans ce cas, ouvrez une fenêtre ou augmentez la puissance de l'aspiration mécanique si vous disposez d'une hotte.
d) (Pour la France et la Belgique)

Les gaz de pétrole liquéfiés, plus lourds que l'air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bidons de GPL doivent prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation par le bas, des fuites éventuelles de

gaz. Les bidons de GPL, qu'ils soient vides ou partiellement pleins, ne devront donc pas être installés ou déposés dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.).

Il est opportun de tenir dans le local, uniquement le bidon que vous êtes en train d'utiliser, placé de façon à ne pas être sujet à l'action directe des sources de chaleur (fours, feux de bois, poêles etc.) pouvant lui faire atteindre des températures dépassant 50°C.

Installation des tables à encastrer

Possibilité d'installation côte à côte avec des meubles dont la hauteur ne dépasse pas celle du plan de travail. La paroi en contact avec la paroi postérieure de la cuisinière doit être réalisée en matériel non inflammable. Pendant le fonctionnement, la paroi postérieure de la cuisinière peut atteindre une température de 50°C supérieure à celle ambiante. Il faut observer les précautions suivantes pour une installation correcte des tables de cuisson:

a) Les meubles adjacents ayant une hauteur dépassant celle du plan de travail, doivent être situés à au moins 600 mm du bord du plan.
b) Les hottes doivent être installées conformément aux indications fournies par les notices d'instructions de ces dernières et en tous cas, à au moins 650 mm de distance.
c) En cas de hottes ayant une largeur de 600 mm; outre à respecter ce qui est spécifié au point b), il faut positionner les meuble adjacents à la hotte au moins à 540 mm. de hauteur du top, de manière à permettre l’éventuelle installation du couvercle e sa correcte manoeuvrabilité; mais de toutes façons il faut les installer à une distance du top qui permette l’usage des casseroles sur la cuisinière.
d) Si la table est installée sous un élément suspendu, il faut que ce dernier soit placé à au moins 700 mm (millimètres) de distance du plan comme indiqué figure.

e) La niche pratiquée dans le meuble devra avoir les dimensions indiquées figure. Des crochets de fixation sont prévus pour fixer le plan sur des dessus de meuble de 20 à 40 mm d'épaisseur. Il est conseillé d'utiliser tous les crochets fournis pour obtenir une bonne fixation de la table.

Avant de procéder à la fixation au plan de travail, montez le joint (fourni) le long du périmètre de la table comme illustré.

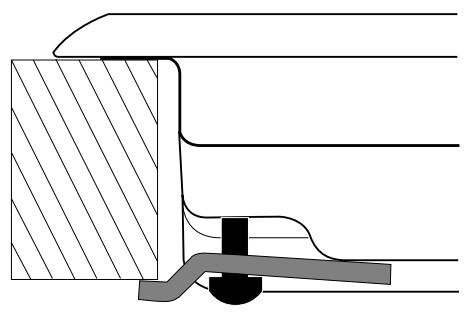

Schéma de fixation des crochets

Position crochet pour top H=20mm

Position crochet pour top H=30mm

Devant

Position crochet pour

N.B: Utilisez les crochets inclus dans le "sachet accessoires"

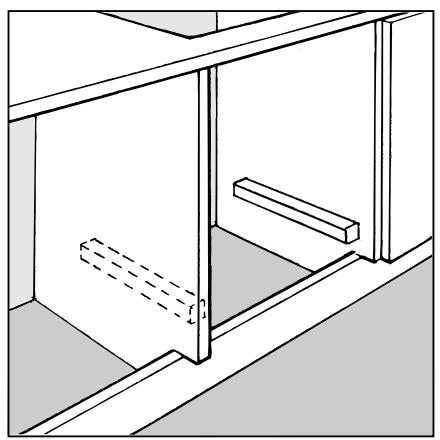

f) La table ne peut être installée qu'au-dessus de fours encastrés équipés de ventilation de refroidissement.
g) Si la table de cuisson n'est pas installée au-dessus d'un four encastré, il faut intercaler un panneau en bois servant d'isolation. Ce dernier doit être installé à au moins 20 mm. de distance du bas de la table.

Note: si la table de cuisson est installée au dessus d'un four encastré, il vaut mieux installer le four de façon à ce qu'il repose sur deux cales en bois; si le plan d'appui est un plan continu, ce dernier doit avoir à l'arrière une ouverture d'au moins 45x560 mm.

Raccorder l'appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur.

Important: pour un fonctionnement en toute sécurité, pour l'emploi correct de l'énergie et une plus longue durée de vie de l'appareil, vérifier si la pression d'alimentation respecte bien les valeurs indiquées dans le tableau 1 "Caractéristiques des brûleurs et des injecteurs".

Raccordement gaz

(Pour la Belgique - la Hollande)

Raccorder l'appareil à la canalisation du gaz conformément aux normes en vigueur (pour la Belgique NBN D04-002) uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, (pour la Belgique) effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur. Pour relier l'appareil à la canalisation du gaz Naturel, II2E+3+ pour la Belgique et I2L pour la Hollande, il faut avant tout installer le raccord "R" (fourni comme accessoire) avec son étanchéité "G" sur le raccord en forme de "L" situé sur le tuyau de raccordement gaz (voir figure). Le raccord est fourni de filetage conique mâle avec pas 1/2 gaz.

Le raccordement doit être réalisé au moyen:

• ou d'un tuyau rigide (pour la Belgique selon les Normes NBN D51-003
• ou d'un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filetés.

En amont de l'appareil il faut installer un robinet d'arrêt du gaz (pour la Belgique marqué A.G.B); il devra être installé de manière à pouvoir facilement le manoeuvrer. Pour la Hollande selon les Normes Nationales en vigueur.

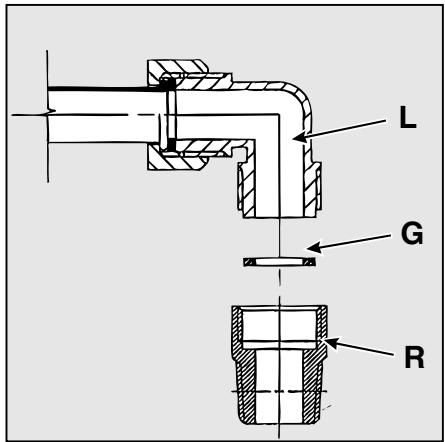

Raccordement du tube rigide (cuivre ou acier)

Le raccordement à la canalisation du gaz doit être effectué de façon à ne provoquer aucune contrainte à l'appareil. La rampe d'alimentation de l'appareil est munie d'un raccord en "L" orientable avec joint d'étanchéité.S'il est nécessaire de faire tourner le raccord, il faut impérativement remplacer le joint d'étanchéité (fourni avec l'appareil). Le raccord d'entrée du gaz à l'appareil est fileté G 1/2 taraud cylindrique.

Raccordement du tuyau flexible en acier

Le raccord d'entrée du gaz à l'appareil est fileté G 1/2 taraud cylindrique. Utiliser exclusivement des tuyaux et des joints d'étanchéité conformes à la norme en vigueur. La mise en service de ces tuyaux doit être effectuée de façon à ce que leur longueur ne dépasse pas 2000 mm, en extension maximum. Après avoir effectué le branchement, veillez à ce que le tuyau métallique flexible ne soit pas écrasé ni placé contre des parties mobiles.

Contrôle étanchéité

Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une

solution savonneuse et jamais une flamme.

Branchement électrique

Les tables équipées de cordon d'alimentation tripolaire sont prévues pour fonctionnement par courant alternatif, avec tension et fréquence d'alimentation figurant sur la plaquette des caractéristiques (située sous la table de cuisson) Le conducteur de terre du cordon se distingue par sa couleur jaune-vert. Pour l'installation au dessus d'un four encastré, le branchement électrique de la table et celui du four doivent être faits séparément et pour des raisons de sécurité et pour simplifier l'extraction du four s'il y a lieu.

Branchement du cordon d'alimentation à la ligne électrique

Monter sur le cordon une fiche normalisée pour la charge figurant sur la plaquette des caractéristiques; en cas de branchement direct sur la ligne électrique, intercaler entre l'appareil et l'installation électrique un interrupteur omnipolaire, avec ouverture minimum de 3 mm entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre jaune-vert ne doit pas être interrompu par l'interrupteur). Le cordon d'alimentation doit être placé de façon à ce qu'il n'atteigne en aucun point une température dépassant la température ambiante de plus de 50°C. Avant de procéder au branchement, assurez-vous que:

• le plomb réducteur et l'installation de l'appartement puissent supporter la charge de l'appareil (voir plaquette des caractéristiques);
• l'installation électrique soit bien équipée d'une mise à la terre efficace dans le respect des normes et des dispositions prévues par la loi;
• la prise ou l'interrupteur omnipolaire puissent être aisément atteints après installation.

N.B: n'utiliser ni réducteurs, ni adaptateurs, ni dérivations car ils pourraient provoquer des surchauffes ou des brûlures.

Adaptation aux différents types de gaz

(Pour la France et la Belgique)

Pour adapter la table à un type de gaz différent de celui pour lequel elle a été conçue (indiqué sur la plaquette fixée sous la table ou sur l'emballage) remplacer les injecteurs de tous les brûleurs et, pour ce faire, procéder comme suit:

• enlever les grilles de la table de cuisson et sorter les brûleurs de leur logement;
• dévisser les injecteurs à l'aide d'une clé à tube de 7 mm. et les remplacer par les injecteurs appropriés au nouveau type de gaz (cf.tableau 1 "Caractéristiques des brûleurs et des injecteurs").
• remonter les différentes parties en effectuant les opérations dans le sens inverse.
• en fin d'opération, remplacez l'ancienne étiquette de calibrage par la nouvelle, correspondant au nouveau gaz utilisé, que vous trouverez dans nos centres de Service Après-vente.

Uniquement pour la Belgique:

- en fin d'opération, remplacez l'ancienne étiquette de réglage par celle correspondant au nouveau gaz utilisé qui se trouve dans le sachet des injecteurs fournis avec le produit.

Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la canalisation d'arrivée, un régulateur de pression approprié confor-

me aux normes sur les régulateurs de gaz canalisés en vigueur dans le pays.

Réglage de l'air primaire des brûleurs (Pour la France et la Belgique)

Les brûleurs ne nécessitent d'aucun réglage de l'air primaire.

Réglage des minima (Pour la France et la Belgique)

• Placer le robinet sur la position minimum;

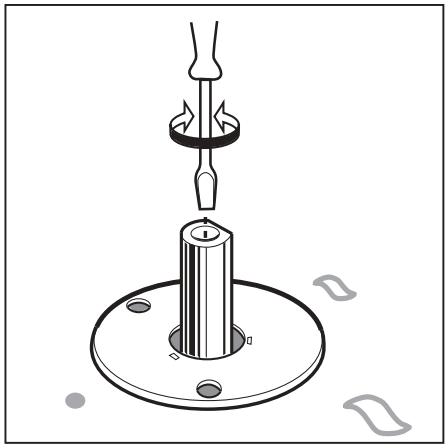

• enlever la manette du brûleur correspondant et agir sur la vis de réglage située à l'intérieur ou bien à côté de la tige du robinet jusqu'à obtenir une petite flamme régulière.

N.B.: en cas de gaz liquides, il faut visser à fond la vis de réglage.

• vérifier si, en tournant rapidement la manette du maximum au minimum les brûleurs ne s'éteignent pas.
• Sur les appareils équipés de dispositif de sécurité (thermocouple), si le dispositif ne fonctionne pas lorsque les brûleurs sont au minimum, augmenter le débit des minima en agissant sur la vis de réglage.

Aprés avoir effectué le réglage, remettez en place cachets situés sur le by-pass avec de la cire à cacheter ou tout matériel équivalent.

Modification	Cachet de la station technique	Date
Coller ici une des étiquettes située dans le sachet des injecteurs

Disposition des brûleurs

TV 76 S

Tableau des injecteurs

Tableau 1 (Pour la France)			Gaz liquidés					Gaz natural				Air propané (1)
Brûleur	Diamètre(mm)(mm)	Puissance thermique kW(p.c.s.*)Rédu.	By-pass1/100(mm)	Puissance thermique kW(p.c.s.*)Nomin.	Injecteur1/100(mm)	Débit*(g/h)		Puissance thermique kW(p.c.s.*)Nomin.	Injecteur1/100(mm)	Débit*(l/h)G20	G25	Puissance thermique kW(p.c.s.*)Nomin.	Injecteur1/100(mm)	Débit*l/h
						Butane	Propane
Rapide (R)	100	0,70	39	3,00	86	218	214	3,30	123	314	365	3,00	275	420
Semi Rapide (S)	75	0,40	28	1,90	70	138	136	1,90	103	181	218	1,90	183	266
Auxiliaire (A)	55	0,40	28	1,00	50	73	71	1,00	79	95	111	1,00	137	140
Triple Couronne(TC)	100	1,30	57	2,50	83	182	179	2,50	124	238	277	2,50	245	350
Pressionsd'alimentation(Pour la France)	Nominale (mbar)Minimum (mbar)Maximum (mbar)					28-302035	372545			201725	252030		8615
Pressionsd'alimentation(Pour la Belgique)	Nominale (mbar)Minimale (mbar)Maximale (mbar)					28-302035	372545			201525	251530		--

(1) Seulement pour la France, voir la plaquette d'immatriculation de l'appareil. Pour la transformation à gaz air propane, demander le kit injecteurs à un centre d'assistance technique Merloni Electroménager.

* A 15°C et 1013 mbar-gaz sec

Propane P.C.S. = 50,37 MJ/kg

Butane P.C.S. = 49,47 MJ/kg

Naturele G20 P.C.S. = 37,78 MJ/m ^3

Naturele G25 P.C.S. = 32,49 MJ/m³

Air Propané P.C.S. = 25,72 MJ/m³
