MANUAL DE UTILIZADOR TV 76 S SCHOLTES

Junto ao plano de cozedura é fornecido este documento, dividido em duas partes:

as instruções para o uso quotidiano do aparelho. Este livrete lhe fará descobrir todas as vantagens e lhe ensinará como aproveitar ao máximo o aparelho. Leia-o atentamente antes de utilizar o plano de cozedura e não hesite em consultá-lo sempre que necessário. a parte técnica que contém todas as recomendações para proceder com a instalação em conformidade com a legislação.

A ligação à instalação eléctrica e do gás deve ser efectuada por um técnico qualificado, a única pessoa que pode aplicar a legislação em vigor.

Estas operações de instalação, embora sejam simples, são delicadas e essenciais para poder obter o máximo rendimento do vosso plano de cozedura.

Este documento deve ser conservado pelo utilizador.

A parte técnica inclui uma tabela que deve ser preenchida no caso em que seja necessário adaptar o aparelho a um outro tipo de gás: isto consente identificar sem ambiguidades o estado do aparelho após a modificação.

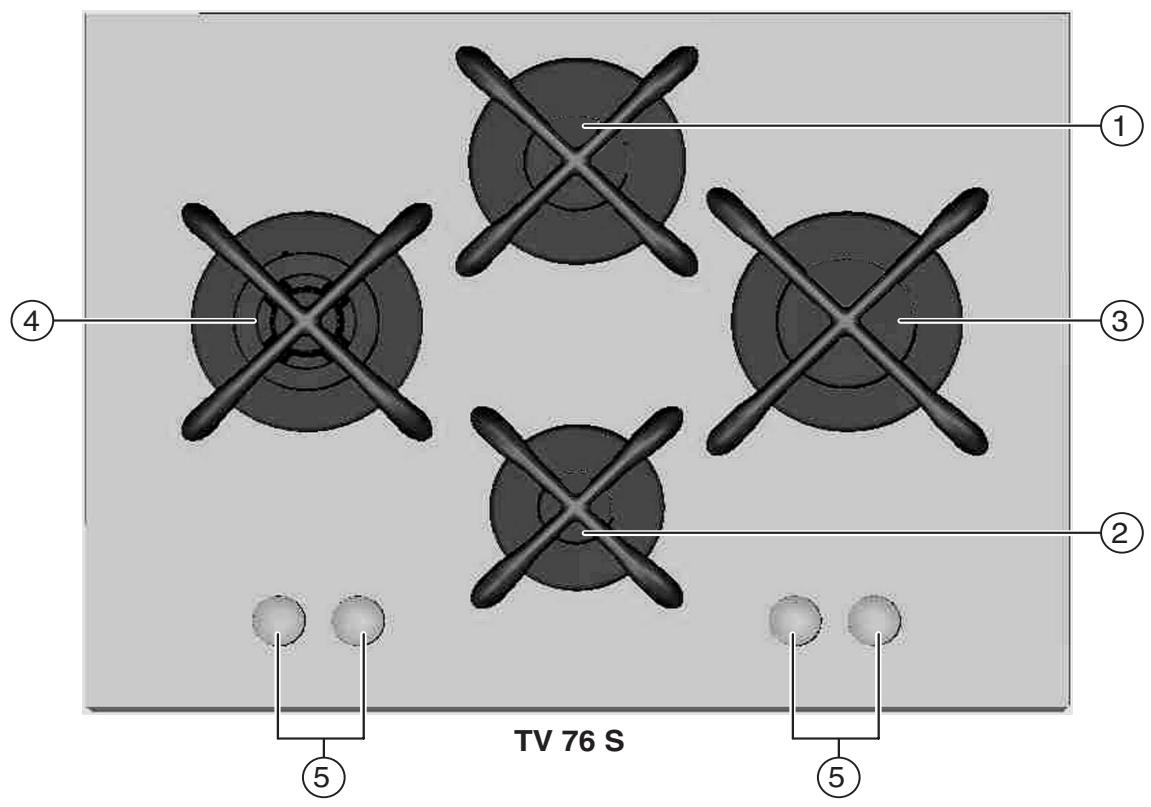

Plano de cozedura

Os modelos “todo gás” incluem:

(1) - dois queimadores semi-rápidos: 1,90 kW
(2) - um queimador auxiliar: 1,00 kW
(3) - um queimador rápido 3,30 kW para gases naturais
3,00 kW para gases líquidos
(4) - um queimador de tripla coroa: 2,50 kW
(5) - os botões de comando dos queimadores

Os pictogramas serigrafados ao redor dos botões indicam a correspondência comando-fogo.

Regulação dos queimadores a gás

Regulação dos queimadores

A regulação é progressiva a possibilitar uma adaptação fácil a diâmetros diferentes de recipientes e à intensidade de aquecimento.

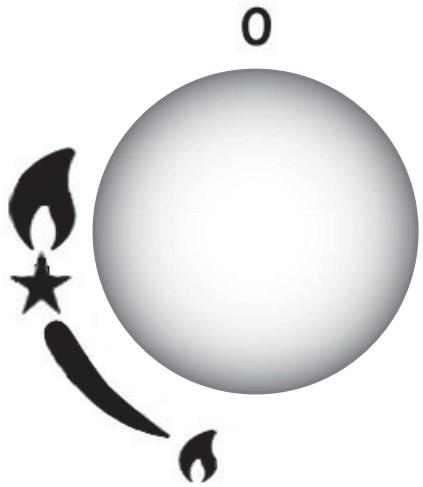

Para realizar esta regulação, carregue no selector de comando e gire-o na direcção contrária aos ponteiros do relógio, de maneira que a marca do selector encontre-se na posição dos símbolos:

um ponto preto: fechado

uma chama grande: aberto

uma chama pequena: vazão reduzida

Acender os queimadores dotados com dispositivo de segurança

Os queimadores deste plano de cozedura acendem-se “com uma mão”. De facto, é suficiente carregar o selector de comando e, ao mesmo tempo, girá-lo na direcção contrária aos ponteiros do relógio: uma emissão de faíscas faz o queimador acender-se. Depois que já houver uma chama, mantenha uma pressão suficiente no selector, para permitir a activação do dispositivo de segurança.

Se durante o funcionamento, a chama apagar-se por acaso, entra em funcionamento o dispositivo de segurança: pára automaticamente o fornecimento de gás. Para acender o queimador outra vez, realize novamente as operações acima indicadas.

Observação: se faltar corrente eléctrica, é possível acender o queimador com um fósforo, gire o selector e mantenha uma pressão suficiente, da maneira acima indicada.

Conselhos para a utilização

Importantes recomendações

O plano de cozedura deve ser destinado exclusivamente ao uso doméstico para o qual foi estudado. Qualquer outro uso (como por exemplo para aquecer um ambiente) é perigoso.

O fabricante declina qualquer responsabilidade em caso de danos causados por um uso impróprio.

- O uso de qualquer aparelho eléctrico implica obedecer algumas regras fundamentais:

• o aparelho deve ser instalado no interior e não deve ficar exposto a agentes atmosféricos;
• nunca use o aparelho com os pés descalços;
• nunca puxe o cabo de alimentação: para desligá-lo tire a ficha da tomada;

• nunca permita que as criançasusem o aparelho sem vigilância.

• Os elementos do seu plano de cozedura funcionarão com o máximo rendimento se forem mantidos em perfeito estado de limpeza.

• Não guarde produtos de limpeza inflamáveis no móvel situado abaixo do plano de cozedura.
• Quando o aparelho não está a funcionar, feche a torneira de paragem geral que comanda o aparelho ou a botija no caso de gás butano.

Atenção: Se a superfície estiver rachada, desligue o aparelho para evitar a eventualidade de choques eléctricos.

Conselhos para a utilização

Quais recipientes utilizar

• As grades de suporte para as panelas dos planos de cozedura “todo gás” ou mistos não são previstas para o uso de recipientes com a base côncava ou convexa.
• Todos os queimadores – rápido, semi-rápido ou auxiliar – podem receber recipientes com um diâmetro mínimo de 120 mm.
• Recomendamos, todavia, de utilizar sempre um queimador apropriado para as dimensões do recipiente (veja a tabela) de modo que as chamas não toquem os contornos das panelas: as chamas devem esquentar somente o fundo da panela.
• Jamais coloque panelas instáveis ou deformadas sobre os queimadores e sobre as chapas eléctricas para evitar qualquer risco de que se derrube acidentalmente.
• Certifique-se sempre que os botões estejam na posição “●” quando o aparelho não estiver a ser utilizado.
• Assim que o líquido contido na panela começa a ferver, é suficiente uma mínima intensidade de aquecimento para evitar que saia da panela.

Queimador	ø Diametro recipientes (cm)
Rápido (R)	24 - 26
Semi Rápido (S)	16 - 20
Auxiliar (A)	10 - 14
Coroa Tripla (TC)	24 - 26

Limpeza

Antes de realizar qualquer operação, desligue o aparelho da corrente eléctrica.

Para uma longa duração do aparelho, é indispensável efectuar frequentemente uma cuidadosa limpeza geral, que leve em consideração que:

• para a limpeza não utilizar aparelhos a vapor.
• os componentes móveis dos queimadores precisam ser lavados frequentemente com água quente e detergente, tome cuidado para eliminar as eventuais crostas;
• nos planos com acendimento automático, é necessário proceder frequentemente a uma limpeza cuidada da extremidade dos dispositivos de acendimento electrónico instantâneo e é também necessário verificar que os orifícios de saída do gás não estejam entupidos;
• limpe as chapas eléctricas com um trapo húmido e unte-as com um pouco de óleo quando ainda estiverem mornas;
• o plano deve ser limpado com produtos para a limpeza de vidros. Evite utilizar produtos e palhinhas abrasivas que poderão causar arranhaduras no vidro.
• a superfície do plano deve ser limpada periodicamente com uma solução de água morna e detergente não abrasivo. Em primeiro lugar, tire do plano de cozedura todos os restos de alimentos e respingos de gordura com, por exemplo, uma espátula de limpeza CERA ^® (não fornecida) (Fig. A).

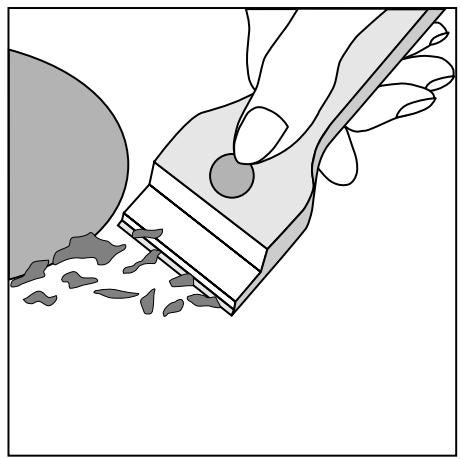

Antes de realizar qualquer operação, desligue o aparelho da corrente eléctrica. O açúcar e os alimentos com alto teor de açúcar devem ser eliminados imediatamente da zona de cozedura ainda quente, mediante uma espátula. Em nenhum caso utilize esponjas ou produtos abrasivos, nem detergentes quimicamente agressivos; também devem ser evitados sprays para forno ou produtos removedores de manchas (Fig. B);

Aplicação de graxa nas torneiras

Com o tempo pode ocorrer o caso de uma torneira que se bloqueie ou apresente dificuldades na rotação, portanto será necessário substituir a torneira mesma.

Obs.: Esta operação deve ser efectuada por um técnico autorizado pelo fabricante.

Instalação dos planos de encaixar

As seguintes instruções são destinadas ao instalador qualificado, para que possa efectuar as operações de instalação regulação e manutenção técnica do modo mais correcto e em conformidade com as normas em vigor.

Importante: quaisquer intervenções de regulação, manutenção etc. precisam ser efectuadas com o plano desligado da electricidade.

- Este livrete refere-se a um plano de cozedura de encaixar de classe 3.

Posicionamento

Importante: Este aparelho pode ser instalado e funcionar somente em lugares permanentemente ventilados, em conformidade com o estabelecido pelas Normas UNI-CIG 7129 e 7131 em vigor. Precisam ser observados os seguintes requisitos:

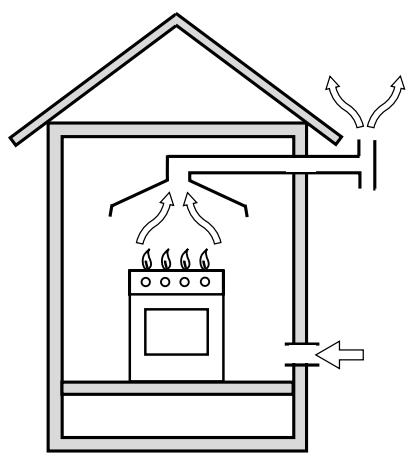

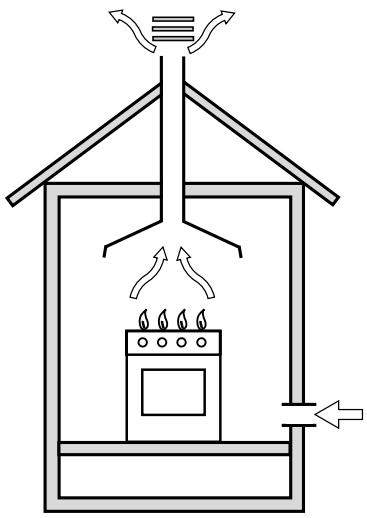

a) O local deve prever um sistema de descarga para o externo dos fumos de combustão, realizado mediante uma capa ou um ventilador eléctrico que entre automaticamente em função cada vez que se acender o aparelho.

Numa chaminé ou numa conduta para fumo ramificada (reservada para os aparelhos de cozedura)

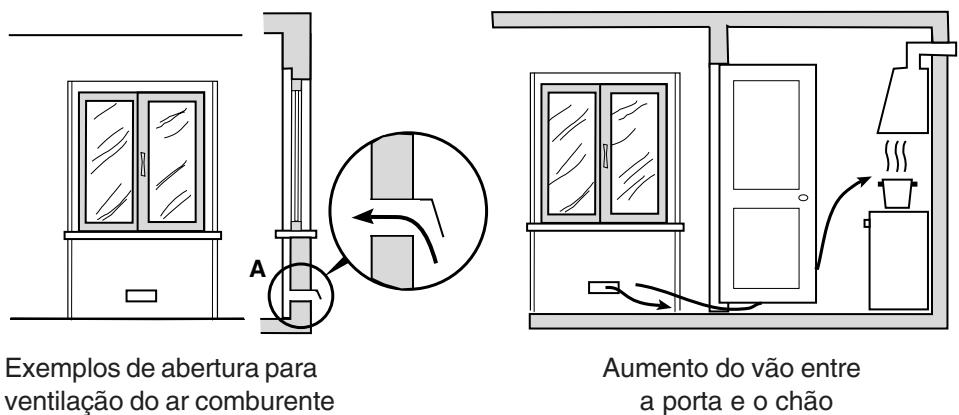

b) No local deve haver um sistema que permita a entrada de ar necessário para regular a combustão. A vazão de ar necessária para a combustão não deve ser inferior a 2 m3/h. por kW de potência instalada. O sistema pode ser realizado trazendo ar directamente de fora do edifício mediante uma conduta de pelo menos 100 cm2 de diâmetro útil e de maneira que não possa ser acidentalmente tapada. Para os aparelhos sem dispositivo de segurança para detectar ausência de chama no plano de trabalho, as aberturas de ventilação devem medir o dobro, ou seja, pelo menos 200 cm2 (Fig. A). Ou então se for indirecta a partir de uma sala ao lado, equipada com conduta de ventilação para fora, da maneira acima descrita, e que não seja parte comum do prédio, nem ambiente com perigo de incêndio, nem quarto (Fig. B).

Fig. A
Fig. B

c) Para um emprego intensivo e longo do aparelho pode-se precisar de ventilação suplementar, por exemplo, a abertura de uma janela ou uma ventilação mais eficaz aumentando a potência de aspiração mecânica se existir.
d) Os gases de petróleo líquidos mais pesados que o ar, concentram-se nas zonas baixas. Portanto, as salas que contiverem cilindros de GLP devem possuir aberturas para fora, de maneira que possibilitem o escoamento para baixo dos eventuais escapes de gás. Portanto os cilindros de GLP, mesmo vazios ou parcialmente cheios, não devem ser instalados nem guardados em lugares ou vãos a nível mais baixo do que o solo (caves etc.). É oportuno deixar na cozinha apenas o cilindro sendo utilizado, colocado de maneira a não ser sujeito à acção directa de fontes de calor (fornos, chaminés, esquentadores etc.) capazes de chegar a temperaturas superiores a 50°C.

Instalação dos planos de encaixar

É possível instalar o fogão ao lado de móveis cuja altura não ultrapasse a do plano de trabalho. A parede encostada com o painel traseiro do fogão deve ser de material não inflamável. Durante o funcionamento o painel traseiro do fogão poderá chegar a uma temperatura 50°C superior à do ambiente. Para uma instalação certa do fogão, devem ser obedecidas as seguintes precauções:

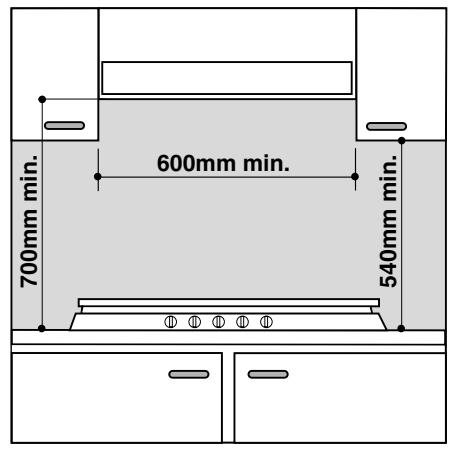

a) Os móveis situados ao lado, com altura superior aquela do plano de trabalho, devem ser situados ao menos 600 mm do bordo do mesmo plano.
b) Os exaustores devem ser instalados conforme os requisitos pedidos no manual de instruções dos próprios e, de todas formas, a uma distância mínima de 650 mm.
c) No caso de exaustores largos 600 mm, além de respeitar quanto especificado na letra b), é necessário posicionar as partes suspensas adjacentes a uma altura mínima do top de 540 mm, de modo que seja possível a eventual instalação da tampa e o seu correcto manuseio, e de qualquer forma, a uma distância do top que permita um uso fácil das panelas sobre o aparelho.
d) Se o plano de cozedura for instalado embaixo de uma prateleira, esta deverá estar pelo menos a 700 mm do top.

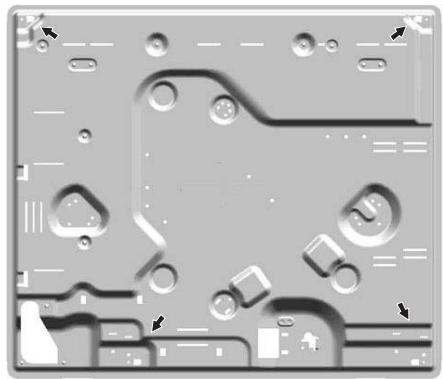

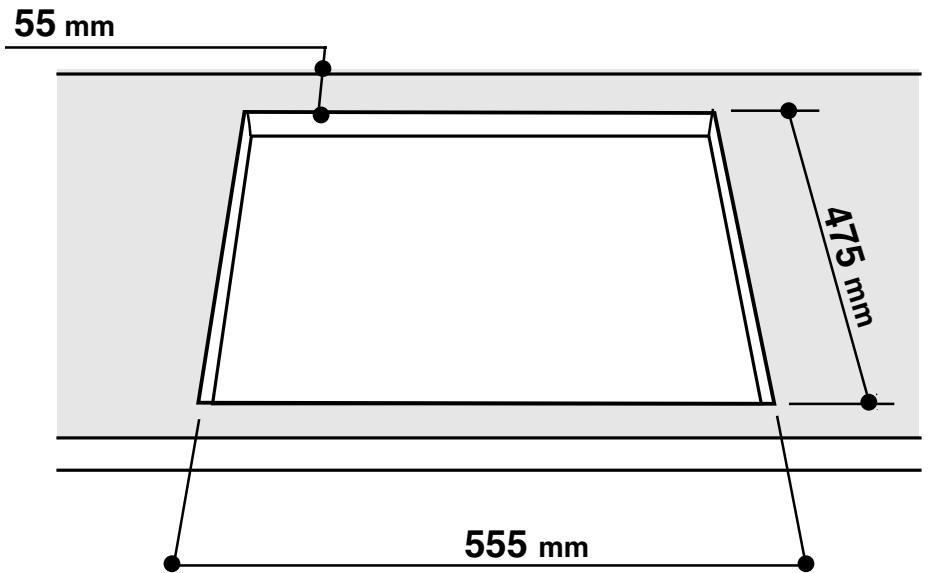

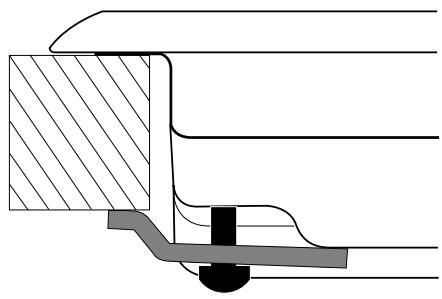

e) O vão do móvel deverá ter as medidas indicadas na figura. Há ganchos prendedores que possibilitam prender o plano sobre um top desde 20 até 40 mm. de espessura. Para prender bem o plano é aconselhável utilizar todos os ganchos que houver.

55 mm 475 mm 555 mm

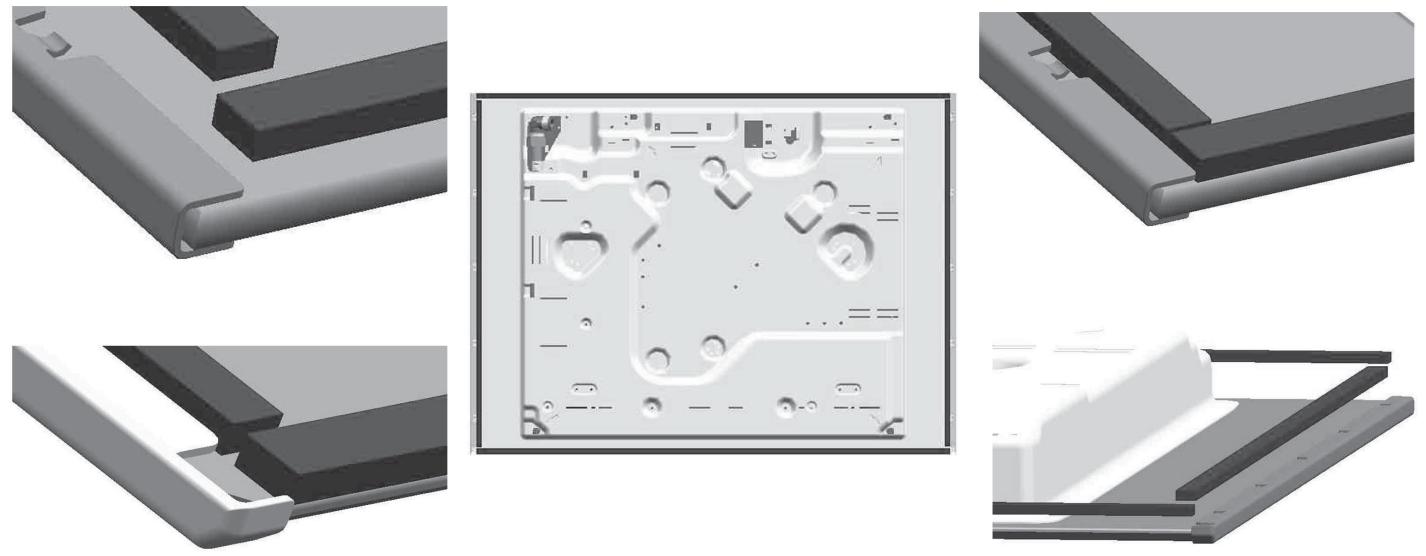

Antes de prender ao top, posição a guarnição (fornecida) ao longo do perímetro do plano da maneira apresentada na figura.

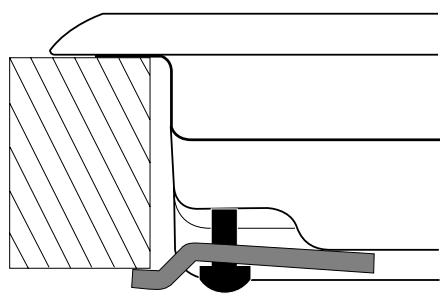

Posição do gancho para top H = 20 mm

Posição do gancho para top H = 30 mm

Posição do gancho para top H = 40 mm

Frente

OBS.: Utilize os ganchos fornecidos dentro da “embalagem dos acessórios”

f) É possível instalar o plano somente sobre fornos de encaixe equipados com ventilação de arrefecimento.

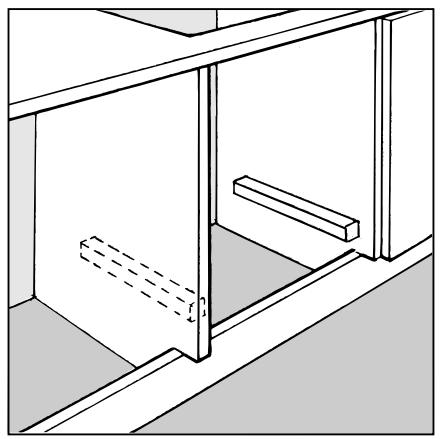

g) Se o plano de cozedura não for instalado sobre um forno de encaixar, é necessário inserir um painel de madeira como isolamento. O mesmo deverá ser posicionado a uma distância mínima de 20 mm da parte inferior do plano.

Observação: Se o plano for instalado sobre um forno de encaixar, é preferível instalar o forno de maneira que se apoie sobre duas tiras de madeira; entretanto, se houver um plano contínuo de apoio, o mesmo deverá ter uma abertura traseira de pelo menos 45 x 560 mm.

A ligação do aparelho à tubagem ou à botija do gás deverá efectuar-se conforme prescrito pelas Normas Nacionais em vigor, somente após ter controlado que o mesmo esteja regulado para o tipo de gás com o qual será alimentado. Em caso contrário, efectuar as operações indicadas no parágrafo “Adaptação a diferentes tipos de gás”. Em caso de alimentação com gás líquido de botija, utilizar reguladores de pressão em conformidade com as Normas Nacionais em vigor.

Importante: para garantir um funcionamento seguro, uma utilização de energia apropriada e maior duração da aparelhagem, assegurar-se que a pressão de alimentação respeite os valores indicados na tabela 1 “Características dos queimadores e dos bicos”.

Ligação com tubo rígido (cobre ou aço)

A ligação do sistema de gás deve ser realizada de maneira a não provocar solicitações de nenhum género ao aparelho. Na rampa de alimentação do aparelho há uma junta em “L” dirigível, cuja retenção é assegurada por uma guarnição. Se for preciso girar a união será absolutamente necessário trocar a guarnição de vedação (fornecida com o aparelho). A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica.

Ligação com tubo flexível de aço inoxidável de parede contínua com engates de rosca

A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica. Utilizar exclusivamente tubos conformes à Norma UNI-CIG 9891 e guarnições de vedação conformes à UNI-CIG 9264. A instalação destes tubos deve ser efectuada em modo que o seu comprimento, em condições de máxima extensão, seja inferior a 2000 mm. Quando a ligação estiver terminada, assegure-se de que o tubo metálico flexível não entre em contacto com as partes móveis ou fique amassado.

Verificação da vedação

Ao terminar a instalação controle a vedação de todas as juntas utilizando uma solução de sabão e nunca uma chama.

Ligação eléctrica

Os planos equipados com cabo de alimentação de três pólos são predispostos para o funcionamento com uma corrente alternada na tensão e a frequência de alimentação indicada na placa de identificação (situada na parte inferior do plano). A ligação à terra do cabo distingue-se pelas cores amarelo - verde. No caso de instalação acima de um forno de encaixar, a ligação eléctrica do plano e a do forno precisam ser realizadas separadamente, seja por razões de segurança eléctrica, seja para facilitar uma eventual remoção do forno.

Ligação do cabo de fornecimento à rede eléctrica

Instale no cabo uma ficha regulamentar para a carga indicada na placa de identificação, no caso de ligação directa à rede é necessário interpor entre o aparelho e a rede um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. dimensionado para a carga e correspondente às normas em vigor (o fio de ligação à terra não deve ser interrompido pelo interruptor). O cabo de alimentação deve estar posicionado de modo que não chegue, em nenhum ponto, a uma temperatura superior de 50°C à ambiente.

Antes de efectuar a ligação, certifique-se que:

• a válvula limitadora e a instalação doméstica possam suportar a carga aparelho (veja a placa de identificação);
• a instalação de alimentação possua uma ligação à terra eficaz conforme as normas e as disposições da lei;
• seja fácil o acesso à ficha eléctrica ou ao interruptor omnipolar depois de ter instalado o plano.

OBS.: não utilize reduções, adaptadores nem derivações porque poderão causar supraquecimentos ou queimaduras.

Adaptação aos diferentes tipos de gás

Para adaptar o plano de cozedura a um tipo de gás diferente ao para o qual estiver preparado (indicado na etiqueta presa na parte inferior do plano ou na embalagem), será necessário trocar os bicos dos queimadores mediante as seguintes operações:

• tire as grades do plano e solte os queimadores do lugar.
• desparafusar os bicos utilizando uma chave a tubo de 7mm, e substituí-los com aqueles apropriados para o novo tipo de gás (ver tabela 1 “Características dos queimadores e dos bicos”).
• Monte outra vez as partes, realizando estas operações na ordem contrária.
• no final da operação, troque a velha etiqueta de calibragem por outra corresponda ao novo tipo de gás utilizado, que se encontram nos nossos centros de assistência técnica.

Se a pressão do gás utilizado for diferente (ou variável) da prevista, será necessário instalar, no encanamento de entrada, um apropriado regulador de pressão, segundo a UNICIG 7430 (reguladores para gases canalizados).

Regulação do ar primário dos queimadores

Os queimadores não necessitam de qualquer regulação de ar primário.

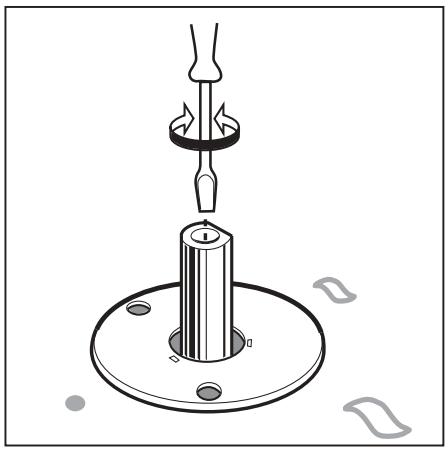

Regulação dos mínimos

• Coloque a torneira na posição de mínimo;
- Retire o selector e ajuste o parafuso de regulação situado no interior ou ao lado da haste da torneira até obter uma pequena chama regular.

Obs.: no caso dos gases líquidos, o parafuso de regulação deve ser atarraxado até o fundo.

• Verifique se ao girar rapidamente o botão da posição de máximo até a de mínimo, os queimadores não se apagam.
• Nos aparelhos equipados com dispositivo de segurança (termopar), em caso de não funcionamento do dispositivo com os queimadores no mínimo, aumente a capacidade dos próprios mínimos mediante o parafuso de regulação.

Depois de realizar a regulação, restabeleça os lacres situados nos ‘by-pass’ com cera lacre ou materiais equivalentes.

Modificação	Carimbo da estação técnica	Data
Cole aqui uma das etiquetas que se encontram no saquinho dos injectores.

CE

Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia:

• 73/23/CEE de 19/02/73 (Baixa Tensão) e sucessivas modificações;
• 89/336/CEE de 03/05/89 (Compatibilidade Electromagnética) e sucessivas modificações;
• 90/396/CEE de 29/06/90 (Gás) e modificações sucessivas;
• 93/68/CEE de 22/07/93 e modificações sucessivas.
• 2002/96/CE

A directiva Europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de colecta selectiva. Para maiores informações sobre a correcta eliminação dos electrodomésticos, os proprietários poderão contactar o serviço de colecta público ou os revendedores.

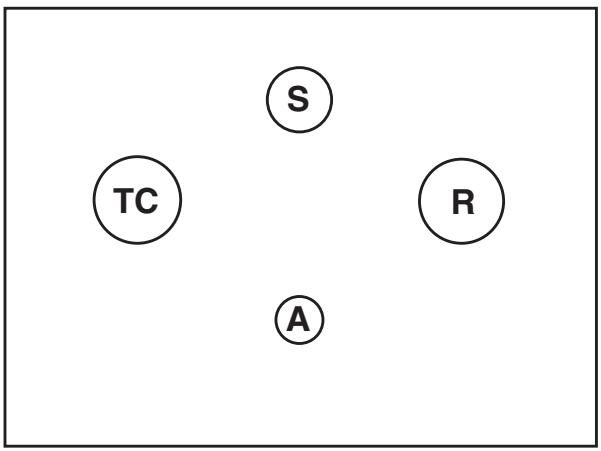

Disposição dos queimadores

S TC R A

TV 76 S

Tabela dos injectores

Tabela 1			Gás líquido					Gás natural
Queimador	Diâmetro (mm)	Potência térmica kW (p.c.s.*) Reduz.	By-Pass 1/100 (mm)	Potência térmica kW (p.c.s.*) Nomin.	bico 1/100 (mm)	capacidade* g/h		Potência térmica kW (p.c.s.*) Nomin.	bico 1/100 (mm)	vazão* l/h
						***	**
Rápido (R)	100	0,70	39	3,00	86	218	214	3,30	123	314
Semi Rápido (S)	75	0,40	28	1,90	70	138	136	1,90	103	181
Auxiliar (A)	55	0,40	28	1,00	50	73	71	1,00	79	95
Tripla Coroa (TC)	100	1,30	57	2,50	83	182	179	2,50	124	238
Pressões de fornecimento	Nominal (mbar)Mínima (mbar)Máxima (mbar)					28-302035	372545	201725

* A 15°C e 1013 mbars-gás seco
** Propano P.C.S. = 50,37 MJ/Kg.
*** Butano P.C.S. = 49,47 MJ/Kg.
Natural P.C.S. = 37,78 MJ/m ^3
