Type de produit	Table de cuisson gaz encastrable
Marque	SCHOLTES
Modèle	TGL 751
Catégorie	Chaudière (table de cuisson)
Dimensions de l'appareil (L x P x H)	590 x 510 x 45 mm (env.)
Dimensions de découpe (L x P)	560 x 490 mm
Poids	10 kg (env.)
Alimentation gaz	Gaz naturel (G20/G25) ou butane/propane
Alimentation électrique	220-240 V ~ 50/60 Hz
Puissance totale des brûleurs	Jusqu'à 10,2 kW (selon configuration)
Brûleurs disponibles	Rapide, Rapide réduit, Semi-rapide, Auxiliaire, Triple couronne, Ultra-rapide, Deux flammes
Type d'allumage	Allumage électronique automatique par bougie
Dispositif de sécurité	Thermocouple de sécurité (coupe-gaz)
Matériau de la surface	Acier inoxydable
Fonctions principales	Cuisson au gaz avec réglage de flamme, brûleur double flamme indépendant
Entretien et nettoyage	Nettoyage avec éponge humide et détergent doux ; lavage fréquent des brûleurs ; pas de produits abrasifs
Adaptabilité gaz	Convertible pour différents types de gaz (changement d'injecteurs)
Raccordement électrique	Cordon tripolaire avec prise, ou raccordement direct avec interrupteur omnipolaire
Raccordement gaz	Raccord rigide ou flexible acier inox, robinet d'arrêt requis
Normes	CE, directives Basse Tension, CEM, Gaz, DEEE

FOIRE AUX QUESTIONS - TGL 751 SCHOLTES

Comment installer la table de cuisson SCHOLTES TGL 751 ?

L'installation doit être réalisée par un professionnel. La découpe du plan de travail doit respecter les dimensions indiquées (560x490 mm). Prévoir une aération d'au moins 100 cm² et une hotte ou ventilateur. L'appareil ne peut être installé que dans un local aéré. Respecter les distances de sécurité par rapport aux meubles (min. 600 mm latéral, 700 mm pour un élément haut).

Quels types de gaz sont compatibles avec le TGL 751 ?

L'appareil peut fonctionner au gaz naturel (G20/G25), butane ou propane. Le réglage usine est indiqué sur la plaquette signalétique. Pour un autre gaz, il faut changer les injecteurs et régler les minimas (opération par un professionnel).

Comment allumer un brûleur sur le TGL 751 ?

Tournez la manette correspondante sur la position maximum (dans le sens inverse des aiguilles d'une montre) tout en appuyant à fond. Sur les modèles avec allumage électronique, l'étincelle est automatique. Maintenez la manette enfoncée 2-3 secondes pour activer le thermocouple de sécurité.

Que faire si un brûleur ne s'allume pas ou que la flamme est irrégulière ?

Vérifiez que les orifices de sortie du gaz ne sont pas bouchés et que les pièces du brûleur sont correctement montées. Assurez-vous qu'il n'y a pas de courant d'air. Si l'allumage électronique ne fonctionne pas, nettoyez la bougie. En cas de problème persistant, contactez le service après-vente.

Comment nettoyer la table de cuisson SCHOLTES TGL 751 ?

Utilisez une éponge humide avec un détergent doux. Ne jamais utiliser de nettoyeurs vapeur, d'abrasifs ou d'éponges métalliques. Lavez fréquemment les brûleurs démontables à l'eau chaude et détergent. Séchez soigneusement. Pour les taches tenaces, un nettoyant spécial inox est recommandé.

Comment adapter le TGL 751 au gaz butane ou propane ?

Il faut remplacer les injecteurs de chaque brûleur par des injecteurs adaptés au nouveau gaz (références dans le tableau des caractéristiques). Ensuite, régler le débit minimum (vis de by-pass). Cette opération doit être effectuée par un professionnel agréé.

Quels diamètres de casseroles sont recommandés pour chaque brûleur ?

Pour le brûleur auxiliaire : 6-14 cm. Semi-rapide : 15-20 cm. Rapide / Ultra-rapide : 21-26 cm. Triple couronne : 24-26 cm. Deux flammes intérieur : 10-14 cm, extérieur : 24-28 cm. Utilisez des casseroles à fond plat et avec couvercle.

Que faire en cas d'extinction accidentelle de la flamme ?

Tournez immédiatement la manette sur la position arrêt (0) et attendez au moins 1 minute avant de tenter de rallumer. Cela évite toute accumulation de gaz. Si l'extinction se produit fréquemment, vérifiez le thermocouple ou la pression de gaz.

Comment raccorder électriquement la table de cuisson ?

Utilisez une prise normalisée adaptée à la charge (voir plaquette signalétique) ou un raccordement direct avec interrupteur omnipolaire (distance entre contacts ≥3 mm). Le câble d'alimentation ne doit pas toucher de parties chaudes. L'installateur doit respecter les normes en vigueur.

Comment entretenir les robinets de gaz ?

Si un robinet devient dur ou se bloque, il doit être remplacé par un technicien agréé. N'essayez pas de le réparer vous-même. Un entretien régulier du plan de cuisson (nettoyage des brûleurs) prévient les problèmes de fonctionnement.

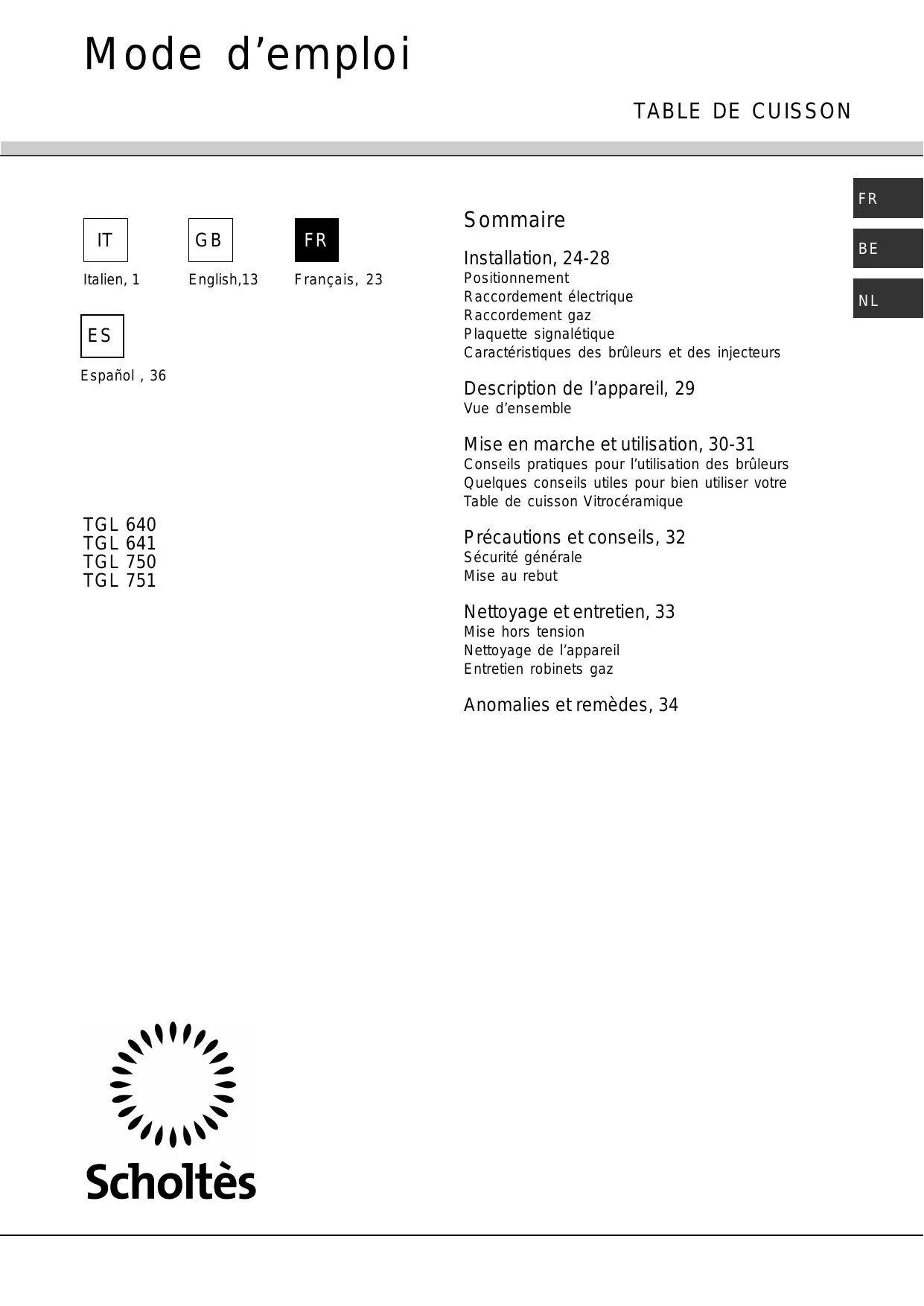

MODE D'EMPLOI TGL 751 SCHOLTES

Raccordement électrique

Raccordement gaz

Plaquette signalétique

\section*{Caracteristiques des brûleurs et des injecteurs}

Description de l'appareil, 29

Vue d'ensemble

Mise en marche et utilisation, 30-31

Conseils pratiques pour l'utilisation des brûleurs

Quelques conseils utiles pour bien utiliser votre

Table de cuisson Vitrocéramique

Précautions et conseils, 32

Sécurité générale

Mise au rebut

Nettoyage et entretien, 33

Mise hors tension

Nettoyage de l'appareil

Entretien robinets gaz

Anomalies et remèdes, 34

Scholtès

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, voirlez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre apparéil

Les apparèils régés en usine pour (voir la plaquette d'immatriculation et la plaquette prédisposition gaz de l'appareil):

• gaz Naturel Categorie II2E+3+ pour la France;
• gaz Naturel Catégorie II2E+3+ pour la Belgique;
• gaz Naturel Categorie I2L pour la Hollande.

Un ultérieur réglage n'est donc pas nécessaire.

Conditions réglementaires d'installation (Pour la France)

Le raccordement gaz devra être fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d'installation, quoique simples, sont délicates et primordiales pour que votre table de cuisson vous rende le meilleur service. L'installation doit être effectue conformément aux textes réglementaires et règles de l'art en vigueur, notamment:

• Arrêté du 2 août 1977. Régles techniques et de sécurité applicables aux installations de gaz combustibles et d'hydro-carbures liquefies situées à l'intérieur des batiments d'habitation et de leurs dépendances.
• Norme DTU P45-204. Installations de gaz (anciensement DTU n° 61-1-installations de gaz - Avril 1982 + additif n°1 Juillet 1984).
• Règlement sanitaire département.

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut lesmettre au rebut en respectant la reglementation sur le tri sélectif des déchets (voir Précautions et conseils).
! L'installation doit être effectuee par un professionnel du secteur conformement aux instructions du fabricant. Une mauvaise installation peut cause des dommages à des personnes, des animaux ou des biens.
! Cet apparéil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes:
- Pour la France selon les Normes Nationales en vigueur.
- Pour la Belgique NBN D51-003 et NBN D51-001 en vigueur.
- Pour le Luxembourg selon les Normes Nationales en vigueur.

• Pour la Hollande NEN-1078 en vigueur.

Il faut observer les conditions suivantes:

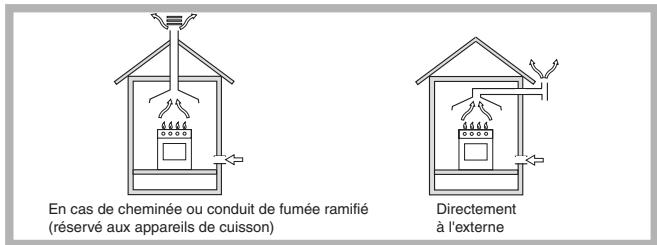

• La pierce doit prévoir un système d'évacuation vers l'extérieur des fumées de combustion, réalisé au moyen d'une hotte ou par ventilateur électrique qui entre automatiquement en fonction des que l'on allume l'appareil.
• La piece doit prévoir un système qui consent un apport d'air nécessaire à une régulière combustion. Le flux d'air nécessaire à la combustion ne doit pas être inférieur à 2 m3/h par kW de puissance installée. Le système peut être réalisé en

prélevant l'air directement de l'extérieur du bathtub au moyen d'un conduit d'au moins100 cm2 de section utile qui ne risque pas d'être bouché accidentellement.

Ou, de manière indirecte depuis des locaux adjacents et équipés d'un conduit de ventilation avec l'extérieur comme susmentionné; ces locaux ne doivent pas'être des parties communes du bâtiment, des chambles à coucher ou des locaux à risque d'accordance.

• (Pour la France et la Belgique) Les gaz de petrole liquifiés, plus lourds que l'air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu'elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreprises dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de n'entreposer dans le local que la bouteille que vous étés en train d'utiliser, place de façon à ne pas être sujette à l'action directe des sources de chaleur (fours, deux de bois, poèmes etc.) qui peuvent atteindre des températures dépassant 50^ .

Encastrement

Les tables de cuisson gaz et mixtes ont un indice de protection contre les surchauffes de type X, on peut par conséquent les installer à côté de meubles dont la hauteur ne dépasse pas cette du plan de cuisson. Pour

une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes :

• Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 600~mm du bord du plan.
• Les hôtes doivent être installées conformément aux instructions reportées dans leur notice d'installation et à au moins 650 mm de distance.
• Les éléments hauts jouxtant la hotte doivent être

placés à au moins 420 mm de distance du plan de travail (voir figure).

En cas d'installation de la table de cuisson sous un élément haut, ce dernier devra être monté à au moins 700 mm de distance du plan (voir figure).

La découpe du meuble doit

avoir des dimensions indiquées par la figure.

Des crochets de fixation sont prévus pour fixer la table sur des plans de 20 à 40 mm d'épaisseur. Pour bien fixer la table, utilisez tous les crochets fourn

• Si la table n'est pas installée au-dessus d'un four à encastrer, il faut monter un panneau d'isolation en bois. Il faut le monter à au moins 20 mm de distance du bord inférieur de la table.

Scheme de fixation des crochets

Position du crochet pour plan H=20mm

Position du crochet pour plan H=30mm

Position du crochet pour plan H=40mm

Devant
Derrière

! Utilisé tous les crochets compris dans le "sachet accessoires"

Aération

Pour garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrêté. Il est conseilé d'installer le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui continu qui ait une découvert d'au moins 45 × 560 mm (voir figures).

! La table ne peut être installée qu'au-dessus de fours encastrables équipés de ventilation de refroidissement.

Raccordement électrique

Les tables munies d'un cordon d'alimentation tripolaire, sont prévues pour un fonctionnement à courant alternatif à la tension et à la fréquence d'alimentation indiquées sur la plaquette des caractéristiques (placees sous la table de cuisson). Le conducteur de terre du cable est jaune/vert. En cas d'installation au-dessus d'un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité électrique mais aussi pour simplifier, au besoin, l'extraction du four.

Branchement du cable d'alimentation au réseau électrique

Montez sur le cable une prise normalisée adaptée à la charge indiquée sur l'étiquette des caractéristiques. En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le cable d'alimentation ne doit atteindre, en alcun point, des températures dépassant de 50^ la température ambiente.

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique;

• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;

• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilise ni rallonges ni prises multiples.

!Aprèsinstallation de l'appareil,le cable électrique et la prise de courant doivent être facilement accessibles

! Le cable ne doit être ni plié ni excessivement écrasé.
! Il doit être contrôle périodiquement et ne peut être remplaceé que par un technicien/agréé (voir Assistance).
! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Raccordement gaz

Pour la France

Raccorder l'appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz

d'alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des réguleurs de pression conformes aux Normes en vigueur.

! Pour un fonctionnement en toute sécurité, pour l'emploi correct de l'énergie et une plus longue durée de vie de l'appareil, vérifier si la pression d'alimentation respecte bien les valeurs indiquées dans le tableau 1 "Caracteristiques des brûleurs et des injecteurs".

• Pour la Belgique - le Luxembourg - la Hollande
  Raccorder l'appareil à la canalisation du gaz conformément aux normes en vigueur (pour la Belgique NBN D04-002) uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, (pour la Belgique) effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur. Pour relier l'appareil à la canalisation du gaz Naturel, II2E+3+ pour la Belgique, et I2L pour la Hollande, il faut avant tout installer le raccord "R" (disponible sur demande auprès du Service d'Assistance Technique Ariston) avec son étanchéité "G" sur le raccord en forme de "L" situé sur le tuyau de raccordement gaz (voir figure). Le raccord est fourni de filetage conique mâle avec pas 1/2 gaz.
  Le raccordement doit être réalisé au moyen:

• ou d'un tuyau rigide (pour la Belgique selon les Normes NBN D51-003

• ou d'un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filetés.

En amont de l'appareil il faut installer un robinet d'arrêt du gaz (pour la Belgique marqué A.G.B); il devra être installé de manière à pouvoir facilement le manoeuvrer. Pour le Luxembourg et la Hollande selon les Normes Nationales en vigueur.

Raccordement par tuyau rigide (cuivre ou acier)

! Le raccordement à l'installation de gaz doit être effectué de manière à ce que l'appareil ne subisse aucun type de contrainte.

La rampe d'alimentation de l'appareil est munie d'un raccord en "L" orientable dont I'etanchete est assurée par un joint. S'il vous faut inverser le raccord, vous devez obligatoire remplacer le joint d'etanchete (fourni avec l'appareil). Le raccord d'entrée du gaz à l'appareil est filtré 1/2 gaz mAle cylindrique.

Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filetés

Le raccord d'entrée du gaz à l'appareil est filtré 1/2 gaz mâle cylindrique.

La mise en œuvre de ces tuyaux doit être effectuee de façon a ce que, meme au maximum de leur extension, ils ne depassent pas 2000~mm de long. Ares raccordement, assurez-vous que le tuyau metallique flexible ne touche pas a des parties mobiles et n'est pas ecrase.

! N'utilisez que des tuyaux conformes et des joints d'étanchéité conformes aux textes réglementaires applicables dans le pays.

Vérification de l'étanchéité

! Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.

Adaptation aux différents types de gaz (pour la France et la Belgique)

Pour adapter la table à un type de gaz autres que celui pour lequel elle a été prévue (indiqué sur l'étiquette fixée sous la table ou sur l'emballage), il faut changer les injecteurs des brûleurs en procédant comme suit :

1. enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.
2. devissez les injecteurs à l'aide d'une clé à tube de 7 mm et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 "Caracteristiques des brûleurs et des injecteurs").
3. remontez les différentes parties en effectuant les opérations dans le sens inverse.
4. en fin d'opération remplacez la vente étiquette par cette correspondant au nouveau gaz utilisé, disponible dans nos Services Àpres-vente.

Remplacement des injecteurs sur le brûleur "deux flames" indépendantes :

• enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement; Le brûleur est formé de deux parties distinctes (voir figure);

• dévissez les injecteurs à l'aide d'une cléf en tube de 7 mm. Le brûleur interieur a un injecteur, le brûleur extérieur en a deux (de même dimension). Remplacez les injecteurs par d'autres appropriés au nouveau type de gaz (voir tableau 1).
• remontez les différentes parties en effectuant les opérations dans le sens inverse.
• Réglage de l'air primaire des brûleurs (pour la France et la Belgique)

Les brûleurs ne nécessitent d'aucun réglage de l'air primaire.

• Réglage de minima (pour la France et la Belgique)
• Placez le robinet sur la position de minima;
• Déposez la manette et tournez la vis de réglage positionnée à l'intérieur ou sur le côté de la tige du robinet jusqu'à ce que vous obtienez une petite flamme régulière;
• Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d'ouverture maximale

et vice versa à plusieurs reprises. Vérifiez ainsi qu'il n'y ait pas extinction du brûleur.

1. En cas de mauvais fonctionnement du dispositif de sécurité gaz (thermocouple) équipant certains apparèils, quand les brûleurs sont au minima, augmentez leur début en agissant sur la vis de réglage.
2. Àpès avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériel équivalent.

! En cas de gaz liquides, il faut visser à fond la vis de réglage.
! En fin d'opération remplacez la vente étiquette par cette correspondant au nouveau gaz utilisé, disponible dans nos Services ÀpRES-vente.
! Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays).

PLAQUETTE SIGNALETIQUE
Raccordements électriques	tension 220-240V ~ 50/60Hz
CE	Cet apparéil est conforme aux Directives Communautaires suivantes : - 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives - 89/336/CEE du 03/05/89 (Compatible Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. - 90/336/CEE du 29/06/90 (Gaz) et modifications successives. - 2002/96/CEE

Caracteristiques des brûleurs et des injecteurs

Tableau 1 (Pour la France et la Belgique)			Gaz liquidés					Gaz natural
Brûleur	Diamètre (mm) (mm)	Puisance thermique kW (p.c.s.)*Rédu.	Puisance thermique kW (p.c.s.)*Nomin.	By-pass 1/100 (mm)	Injecteur 1/100 (mm)	Débit*(g/h)		Injecteur 1/100 (mm)	Puisance thermique kW (p.c.s.)*Nomin.	Débit*(l/h) G20	Puisance thermique kW (p.c.s.)*Nomin.	Débit*(l/h) G25
						Butane	Propane
Rapide (R)	100	0,70	3,00	40	86	218	214	116	3,00	286	3,00	332
Rapide réduit (RR)	100	0,70	2,60	40	80	189	186	110 (Y)	2,60	248	2,60	288
Semi Rapide (S)	75	0,40	1,90	30	70	138	136	106	1,90	181	1,90	218
Auxiliaire (A)	55	0,40	1,00	30	50	73	71	79	1,00	95	1,00	111
Triple Couronne (TC)	130	1,30	3,30	57	87	240	236	131	3,60	309	3,30	360
Ultra-Rapide (UR)	100	0,70	3,40	40	91	247	243	123	3,40	324	3,40	376
Deux flammes (DCDR interieur)	30	0,40	0,90	30	44	65	64	74	0,90	86	0,90	100
Deux flammes (DCDR extérieur) 2 injecteurs	130	1,30	4,10	57	70	298	293	110	4,10	390	4,10	454
Pressions d'alimentation (Pour la France)	Nominate (mbar)					28-30	37	20			25
	Minimum (mbar)					20	25	17			20
	Maximum (mbar)					35	45	25			30
Pressions d'alimentation (Pour la Belgique)	Nominate (mbar)					28-30	37	20			25
	Minimum (mbar)					20	25	15			15
	Maximum (mbar)					35	45	25			30

Pour la Hollande				Gaz Naturesl
Brûleur	Diamètre (mm)	Puisance thermique kW (p.c.s. *)		Injecteur 1/100 (mm)	Débit* (l/h)
		Nominal	Réduit		G 25
Rapide (R)	100	3,00	0,70	116	332
Rapide Réduit (RR)	100	2,60	0,70	110 (Y)	288
Semi Rapide (S)	75	1,90	0,40	106	218
Auxiliaire (A)	55	1,00	0,40	79	111
Triple Couronne (TC)	130	3,30	1,30	131	360
Ultra-Rapide (UR)	100	3,40	0,70	123	376
Deux flames (DCDR interieur)	30	0,90	0,40	74	86
Deux flames (DCDR extérieur) 2 injecteurs	130	4,10	1,30	110	390
Pression de alimentation	Nominale (mbar)			25
	Minimum (mbar)			20
	Maximum (mbar)			30

• A 15°C et 1013 mbar-gaz sec
  Propane
  P.C.S. = 50,37 MJ/kg
  Butane
  P.C.S. = 49,47 MJ/kg
  Naturel
  G20 P.C.S. = 37,78 MJ/m³
  Naturel
  G25 P.C.S. = 32,49 MJ/m³

TGL 640

TGL 641

TGL 750

TGL 751

! La table ne peut être installée qu'au-dessus de jours encastrés équipés de ventilation de refroidissement.

Vue d'ensemble

Manettes de commande des BRULEURS GAZ

• BRULEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez celui qui correspond le moyen au diamètre de votre casserole.
• Manettes de commande des BRULEURS GAZ pour le réglage de la flamme ou de la puissance.
• La bougie d'allumage des BRULEURS GAZ permet l'allumage automatique du brûleur sélectionné.
• DISPOSITIF DE SECURITE en cas d'extinction accidentelle de la flamme, coupez immédiatement l'arrivée du gaz.

Mise en marche etutilisation

! La position du brûleur gaz ou de la plaque électrique correspondante est indiquée sur chaque manette.

Brûleurs à gaz

Chaque manette permet de régler le brûleur sélectionné comme suit :

0 Eteint

Maximum

Minimum

Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond et tournez la manette correspondante dans le sens inverse des aiguilles d'une montre pour sélectionner la position de puissance maximale.

Sur les modèles équipés d'un dispositif de sécurité gaz, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer.

Pour allumer un brûleur sur les modèles équipés de bougie d'allumage, appuyez ensuite à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à sa position de puissance maximale.

! En cas d'extinction accidentelle des flammes du brûleur, tournez la manette jusqu'à l'arrêt et attendez au moins 1 minute avant de tenter de rallumer.

Pour éteindre le brûleur tournez la manette dans les sens des aiguilles d'une montre pour la ramener en face du symbole "0".

Le brûleur à "deux flammes indépendantes

Ce brûleur à gaz est formé de deux anneaux de flamme concentriques pouvant fonctionner ensemble ou séparément. Leur utilisation conjointe à un réglage maximum permet d'obtenir une puissance élevé qui réduit considérablement les temps de cuisson par rapport aux brûleurs traditionnels. Le double anneau de flamme permet de plus une distribution plus uniforme de la chaleur sur le fond de la casserole, rundout si vous utilisez les deux brûleurs à leur réglage minimum.

Pour une utilisation optimale du foyer double flamme, ne réglez jamais, simultanément, la couronne du centre sur sa position minimale et la couronne extérieure sur sa position maximale.

Vous pouvez utiliser des casseroles de toute dimension, pour les plus petites n'allumez que le brûleur interieur. Chaque couronne composant le brûleur "deux flammes indépendantes" a sa propre

manette de commande :

la manette caractérisée par le symbole l'anneau extérieur ;

contrôle

la manette caractérisée par le symbole l'anneau interieur ;

-

Pour allumer l'anneau souhaité, appuyez à fond sur la manette correspondante en tournant dans le sens inverse des aiguilles d'une montre jusqu'à la position maximum. Le brûleur est équipé d'un allumage électronique qui est activé automatiquement par pression sur la manette.

Le brûleur étant équipé d'un dispositif de sécurité de flamme, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se rechauffer.

Pour le réglage du brûleurCHOsi, servez-vous de la manette correspondante, comme suit:

0 Eteint

Maximum

Minimum

Pour eteindre le bruleur tournez la manette dans lesens des aiguilles d'une montre pour la ramener en face du symbole "0".

Conseils pratiques pour l'utilisation des brûleurs

Pour obtaining un meilleur rendissement, n'oubliez pas :

• d'utiliser des recipients appropriés à chaque brûleur (voir tableau) pour éviter que les flumes ne dépassent de sous les casseroles.
• de plusieurs utiliser des cassetoles à fond plat et avec couvercle.
• de tournier la manette dans la position minimum au moment de l'ébullition.

Brûleur	Ø Diamètre du réceptant (cm)
A. Auxiliaire	6 – 14
B. Demi-Rapide	15 – 20
C. Rapide	21 – 26
U. Ultra-Rapide	21 – 26
RR. Rapide reduite	21 – 26
D. Triple couronne	24 – 26
I. Deux flammes (DC-DR interieur)	10 - 14
I. Deux flammes (DC-DR extérieur)	24 - 28

! Sur les modèles munis de grille de réduction (voire fig.), cette dernière ne doit être utilisée que sur le brûleur Deux flammes extérieur (DCDR extérieur), lorsque l'on utilise des recipients WOOK

Pour désigner le type de brûleur reportez-vous aux dessins figurant dans le paragraphe "Caracteristiques des brûleurs et des injecteurs"

Précautions et conseils

! Cet apparéil a été concu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Ce mode d'emploi concerne un apparéil à encastrer classe 3.
• Pour bien fonctionner, les apparciels à gaz ont besoin d'un apport d'air régulier. Il est important de vérifier lors de leur installation, que tous les points indiqués dans le paragraphe relatif à leur "Positionnement" soient respectés.
• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation.
• Cet apparéil a été créé pour un usage familial, de type non professionnel.
• Cet apparéil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touchez pas à l'appareil si vous étés pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.
• Cet apparéil qui sert à cuire des alimentés ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi.
• Evitez que le cordon d'alimentation d'autres petits électroménagers touche à des parties chaudes du four.
• Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas'être bouchés
• Contrôlez toujours que les manettes sont bien dans la position "0" quand l'appareil n'est pas utilisé.
• Ne tirezURTout pas sur le cable pour débrancher la fiche de la prise de courant.
• N'effectuez aucune opération de nettoyage ou d'entretien sans avoirAAPARAVANTdebranché la fiche de la prise de courant.
• En cas de panne, n'essayez enaucun cas d'acceder aux mécanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (voir Assistance).

• Faites attention à ce que les manches des casseroles soient toujours tournés vers l'intérieur de la table de cuisson pour éviter tout risque d'accident.

• N'abaissez pas le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

• Ne laissez pas la plaque électrique allumée sans casserole dessus.
• N'utilise pas de casseroles instables ou déformées.
• Essuyez tout liquide pouvant se trouver sur le couvercle avant de l'ouvrir.
• Ce dernier pouvant représenter un danger, évitez que des enfants ou des incapables aient accès à la zone de cuisson vitrocéramique (s'il y en a une), pendant et tout de suite après son fonctionnement, car elle reste chaude pendant au moins une demi-heure encore après son extinction;
• Faites appel aux centres de service après-vente agréés par le fabricant en cas de cassure de la surface vitrocéramique.
• Débranchez l'appareil de la ligne électrique en cas de cassure de la zone vitrocéramique;

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux reglementations locales, les emballages pourront ainsi etre recyclés.
• La Directive Européenne 2002/96/CEE sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les apparciels menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les apparciels usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matérieliaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs pourront confier leur apparéil usage au service de collecte des collectivités locales ou de leurs groupements, ou si la législation nationale le permet, le rendre au revendeur lors de l'achat d'un nouvel apparéil similaire.

Tous les principaux fabricants d'appareils menagers travaillent activement dans la création et la gestion de systèmes de collecte et d'enlèvement des appareils usages.

Mise hors tension

Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

! N'utilisez pas de détergents abrasifs ou corrosifs, tels que détacheurs et dérouilleurs, poudres à récurer et éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.

! Ne nettoyez jamais l'appareil avec des nettoyeurs vapeur ou haute pression.

Pour un entretien courant, passez une éponge humide sur la surface et séchez avec du papier essuie-tout.
- Les parties démontables des brûleurs doivent être lavées frequentlyment à l'eau chaude avec du détextent en éliminant soigneusement toute incrustation.
- Dans le cas de tables équipées d'allumage automatique, nettoyez frequentlyment et soigneusement l'extrémité des disposits d'allumagelectronique instantané et vérifie que les orifices de sortie du gaz ne sont pas bouchés.
- Des taches peuvent se former sur l'acier inox si ce dernier reste trop longtemps au contact d'une eau très calcaire ou de détergents agressifs (contenant du phosphore). Il est conseilé de rincer abondamment et d'essuyer après le nettoyage. Mieux vaut essuyer aussi tout débordement d'eau.

Entretien robinets gaz

Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.

! Cette opération doit être effectuee par un technicien agreee par le fabricant.

Il peut arriver que l'appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d'appeler le service après-venture, voyons Ensemble que faire. Vérifiez avant tout s'il n'y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l'appareil sont bien ouverts.

Anomalies

Le brûleur ne s'allume pas ou la flamme n'est pas uniforme.

La flamme s'eteint dans les versions équipées de sécurité de flamme.

Le brûleur s'éteint quand il est réglé sur la position de minimum.

Les casseroles sont instables.

• les orifices de sortie du gaz ne sont pas par hasard bouchés.
• les pieces amovibles composant le brûleur sont bien montées correctement.

• il y a des courants d'air dans les environns du plan de cuisson

• vous avez bien appuyé à fond sur la manette.

• vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l'activation du dispositif de sécurité.

• les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.

• les orifices de sortie du gaz ne sont pas par hasard bouchés

• il y a des courants d'air dans les environns du plan de cuisson
  les minima n'ont pas bien ete regles.

• le fond de la casserole est parfaitement plat

• la casserole est bien placée au centre du brûleur
• la position des grilles n'a pas par hasard eté inversée.

Si, malgré tous ces contrôles, votre apparéil ne fonctionne toujours pas et l'inconvénient persiste, faites appel à notre station technique. Indiquez-lui :

• le modele de votre apparéil (Mod.)
• son numéro de série (S/N)

Ces informations figurent sur la plaquette signaletique apposée sur votre apparéil et/ou sur son emballage.

! Ne faites jamais appel à des techniciens non agrés et refusez toujours l'installation de pieces détachées non originales.

Sumario

Instalación,37-38

Colocacion

Conexión electrica

Conexión de gas

Placa de caracteristicas

Interrumpir la corriente électrique
