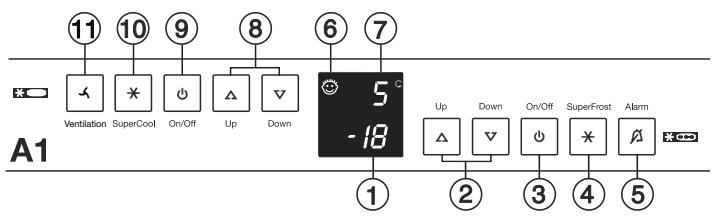

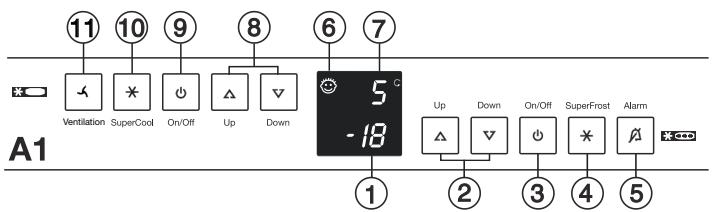

2Touches de réglage température : Up = plus chaud, Down = plus froid, réglage recommandé : -18 °C 3Interrupteur principal Marche-Arrêt de l‘appareil 4Touche SuperFrost, allumée = fonction activée Congélation rapide des produits frais. 5Touche d‘arrêt alarme sonore 6Sécurité enfants (l‘affichage de la sécurité enfants est allumée = activée; cette fonction vous permet d‘empêcher tout arrêt intempestif du réfrigérateur et congélateur ).

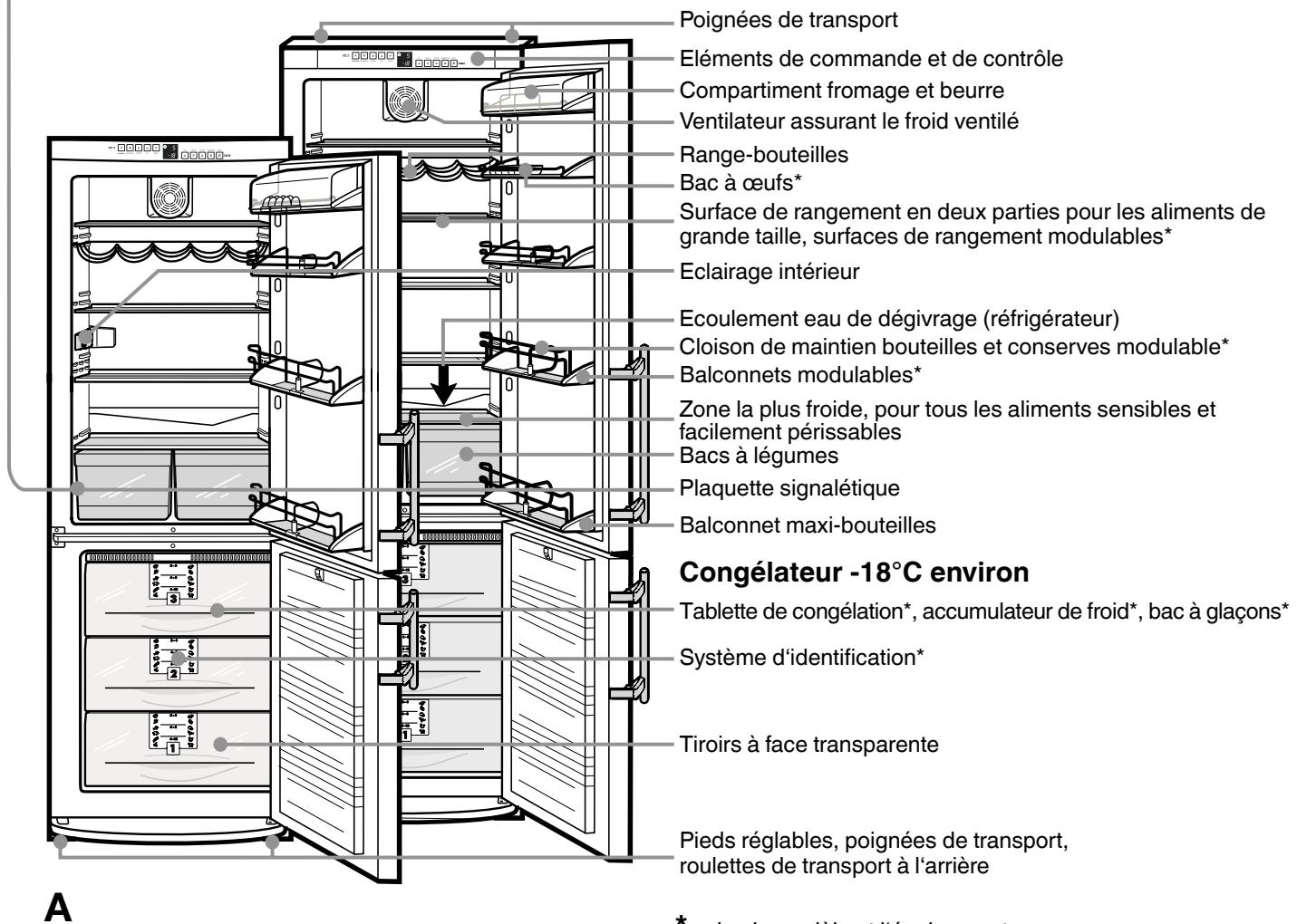

Poignées de transport

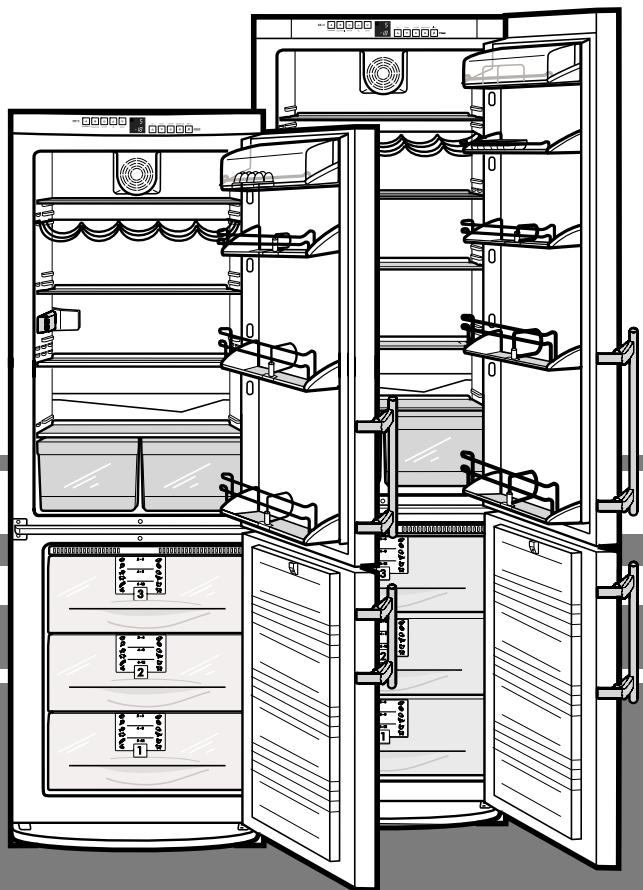

Compartiment fromage et beurre Ventilateur assurant le froid ventilé Range-bouteilles Bac à œufs* Surface de rangement en deux parties pour les aliments de grande taille, surfaces de rangement modulables*
Plaquette signalétique 2-6
Afin de connaître tous les avantages de votre nouvel appareil, veuillez lire attentivement les consignes d‘utilisation. Nous espérons que votre nouvel appareil vous donnera entière satisfaction. Nous vous prions de conserver soigneusement ces consignes d‘utilisation et, le cas échéant, de les remettre au nouvel acquéreur de l‘appareil si le dernier est cédé à une tierce personne. Ce mode d‘emploi est valable pour plusieurs appareils, des différences sont par conséquent possibles.
Recommendations d’utilisation 24 Mise en place 24 Raccordement électrique 24 Mise en service et éléments de contrôle 25/26 Mise en marche et arrêt de l‘appareil 25 Réglage de la température 25 Affichage de la température 25 Alarme sonore 25 SuperCool 25 Interrupteur ventilation 25/26 Coupure de courant/affichage FrostControl 26 Tablette de congélation 29 Accumulateurs de froid 29 Préparation de glaçons 29 Dégivrage 29 Nettoyage 29 Pannes éventuelles – problèmes 30 Insertion entre deux éléments de cuisine 31 Montage des panneaux décors 31 CN/CNes..6
+32°C +38°C W Veiller à ne pas obstruer les orifices de ventilation. W Eviter les ouvertures prolongées de la porte. W Classer vos aliments par groupes de produits et ne pas dépasser la date limite de conservation. W Bien emballer ou couvrir vos aliments avant de les conserver ; vous évitez ainsi la formation de givre. W Laisser refroidir les aliments chauds à température am-biante avant de les ranger dans l‘appareil. W Faire décongeler vos denrées dans le réfrigérateur. W Maintenir la porte de votre appareil fermée en cas de coupure de courant. Vous retardez ainsi la remontée en température et préservez ainsi plus longtemps la qualité de vos produits congelés.
Veuillez détruire la serrure pour éviter que les enfants, en jouant, puissent rester enfermés à l'intérieur de l'appareil. • Veillez à ne pas détériorer le circuit frigorifique de votre ancien appareil lors de son enlèvement ou de son transport dans une déchetterie appropriée. • Pour tout renseignement sur le fluide réfrigérant contenu, consultez la plaquette signalétique. • L'élimination des anciens appareils doit être effectuée dans les règles de l'art selon les prescriptions et les législations locales applicables.
W Le réfrigérant R 600a utilisé ne présente pas de danger pour l‘environnement mais est inflammable. W Veiller à ne pas endommager les tubes du circuit frigorifique. Une projection de réfrigérant dans les yeux peut provoquer des blessures. Le réfrigérant peut aussi s‘enflammer. W En cas de fuite du réfrigérant, éloigner les flammes vives ou les sources d‘allumage de la proximité de la fuite, débrancher la prise et bien aérer la pièce. W En cas de détérioration de l‘appareil, contacter immédiatement le fournisseur avant même de brancher l‘appareil. W Pour garantir la sécurité de fonctionnement de l‘appareil, respecter scrupuleusement les instructions de la notice concernant la mise en place et le raccordement électrique. W En cas de panne, mettre l‘appareil hors service en débranchant l‘appareil (sans tirer sur le câble) ou en ôtant (ou dévissant) le fusible. W Afin d‘éviter tout risque pour les utilisateurs de l‘appareil, les réparations et interventions ne doivent être effectuées que par un Service Après Vente agréé. Cette consigne s‘applique également au remplacement du câble d‘alimentation.
En cas de fuite éventu-elle, ces gaz risquent en effet de s‘enflammer au contact d‘éléments électriques de votre appareil. Les produits en bombe concernés sont identifiés par l‘étiquette indiquant leur composition ou un symbole représentant une flamme. W Veillez à ce que vos alcools forts soient bien fermés et conservez les verticalement. W Ne pas manipuler de flammes vives ou de sources d‘allumage à l‘intérieur de l‘appareil. W Ne pas utiliser d‘appareils électriques à l‘intérieur de l‘appareil (appareils de nettoyage à vapeur, appareils de chauffage, etc.). W Ne pas utiliser le socle, les portes, les tiroirs, etc. comme marchepied ou comme support. 24
à l‘utilisation de l‘appareil de la part d‘une personne responsable de leur sécurité. Les enfants ne doivent pas être laissés sans surveillance afin de s‘assurer qu‘ils ne jouent pas avec l‘appareil. W Evitez le contact permanent de la peau avec des surfaces froides ou des produits réfrigérés / surgelés. Cela est susceptible de provoquer des douleurs, une sensation d‘engourdissement et des gelures. En cas de contact prolongé de la peau, prévoir les mesures de protection nécessaires, comme par ex. l‘usage de gants. W Ne pas consommer la glace alimentaire, notamment la glace à l‘eau et les glaçons, à la sortie de l‘appareil, afin d‘éviter tout risque de brûlures pouvant être provoquées par les températures très basses. W Pour éviter tout risque d‘intoxication alimentaire, ne pas consommer des aliments stockés au-delà de leur date limite de conservation.
W Le site d‘installation de votre appareil doit impérativement être conforme à la norme EN 378, à savoir un volume de 1 m3 pour 8 g de fluide réfrigérant type R 600a, pour interdire toute formation de mélange gaz-air inflammable en cas de fuite dans le circuit frigorifique. Les données relatives à la masse de réfrigérant sont indiquées sur la plaquette signalétique à l‘intérieur de l‘appareil. W Evitez d‘installer l‘appareil à un endroit directement exposé aux rayons du soleil, près d‘une cuisinière, d‘un chauffage ou de tout autre appareil chauffant ainsi que dans des lieux humides et exposés à des projections d‘eau. W Caler solidement l‘appareil installé à l‘emplace-ment voulu, en réglant la hauteur des pieds à l‘aide de la clé 10 fournie. W Ne pas déplacer les grilles de ventilation.
Retirer les autocollants ou pièces d‘écartement* des surfaces de rangement et positionner ces dernières à la hauteur souhaitée. Retirer tous les films de protection : sur les bordures, la façade et les côtés*.
W Ne brancher l‘appareil qu‘à une prise de courant conforme avec mise à la terre. W Le fusible de protection de la prise doit être au moins de 10 A. S‘assurer également que la prise de courant n‘est pas située derrière l‘appareil et qu‘elle est facilement accessible. W Ne pas raccorder l‘appareil sur une rallonge avec d‘autres appareils - danger de surchauffe. W En détachant le câble secteur noué au dos de l‘appareil, veiller à ôter le serre-câble de l‘appareil pour éviter toute vibration de ce dernier. Il est recommandé de nettoyer l‘appareil avant la mise en service (voir chapitre „Nettoyage“ pour de plus amples détails). Mettre en marche l‘appareil environ 2 heures avant d‘introduire les premiers produits dans le congélateur. Attendre d‘abord que la température de celui-ci ait atteint -18°C ou moins.
à ces informations, le S.A.V. interviendra rapidement et d‘une manière ciblée.
- Congélateur : lors de la mise en route et lorsque l’appareil est chaud, l’affichage du congélateur est représenté par des tirets jusqu’à ce qu’une température inférieure à 0 °C soit atteinte. W Arrêt : pour mettre l‘appareil complet hors circuit appuyer sur l‘interrupteur principal Marche-Arrêt 3pendant à peu près une seconde, de façon à ce que les affichages de la température soient éteints. W Si vous souhaitez arrêter uniquement le réfrigérateur (le congélateur reste en marche - par exemple, pendant les vacances), appuyez sur la touche Marche-Arrêt 9 pour que l‘affichage de la température du réfrigérateur 7 et l‘éclairage intérieur soient éteints. L‘affichage de la température du congélateur 1 doit être allumé.
Abaisser la température : appuyer sur la touche de réglage DOWN, à gauche pour le réfrigérateur : 8, à droite pour le congélateur : 2. Elever la température : appuyer sur les deux touches de réglage UP respectives. - Lors du réglage de la température, la valeur de réglage clignote à l‘affichage. - Après une première pression sur la touche de réglage, l‘affichage indique le réglage actuel, à savoir la dernière valeur réglée (= valeur théorique). - Par de brèves pressions répétées sur la touche, le réglage change par paliers de 1°C ; une pression prolongée fait défiler les valeurs en continu. - Env. 5 secondes après la dernière pression sur la touche, l‘électronique passe en mode d‘affichage de la température réelle de congélation ou de réfrigération (= valeur réelle). - La plage de réglage des températures s‘étend de 11°C à 2°C pour le réfrigérateur et de -16°C à -26°C pour le congélateur. En fonction du lieu d‘installation de l‘appareil, il n‘est pas toujours possible d‘obtenir la température la plus basse (par ex. lorsque la température ambiante est élevée).
- la température moyenne de l‘intérieur du réfrigérateur est indiquée sur l‘écran d‘affichage 7 et - la température du produit congelé le moins froid est indiquée sur l‘écran d‘affichage 1. L‘affichage clignote lorsque vous - modifiez le réglage de la température et lorsque - la température a augmenté de plusieurs degrés, pour vous avertir qu‘il y a perte de froid. Une brève augmentation de la température peut survenir, par exemple, lorsque vous introduisez des aliments frais „chaudsUne fois que vous avez rangé vos aliments ou que vous les avez changé de place, le système électronique règle automatiquement la température sur sa valeur précédente.Une élévation temporaire de la température n’a aucune influence sur les aliments congelés. W Si l‘affichage de temérature indique „F 1“ à „F 5“, alors l‘appaCN/CNes..6
W L‘alarme sonore s‘éteint - en appuyant sur la touche d‘arrêt alarme 5, - automatiquement lorsque la température de conservation atteinte est suffisamment basse, - en refermant la porte. Alarme porte ouverte – pour le réfrigérateur et le congélateur - Cette alarme retentit toujours si la porte est restée ouverte plus de 60 s environ. Vous pouvez l‘éteindre tant que la porte est ouverte. En refermant la porte, vous réactivez la fonction d‘alarme. Alarme élévation de température – pour le congélateur - L‘alarme sonore retentit toujours lorsque la température du congélateur n‘est pas assez basse (dépend du réglage de température sélectionné). - Simultanément, l‘affichage de la température clignote. Causes possibles : - des produits frais ont été introduits dans le congélateur alors qu‘ils étaient encore chauds, - une quantité excessive d‘air chaud ambiant s‘est introduite dans le congélateur pendant que vous rangiez ou sortiez vos produits. L‘affichage de la température clignotera tant que l‘incident détecté par l‘alarme ne sera pas éliminé. L‘affichage arrêtera ensuite de clignoter et sera permanent, réactivant automatiquement la fonction d‘alarme sonore.
Il est particulièrement recommandé de l‘utiliser lorsque vous désirez réfrigérer le plus rapidement possible une grande quantité d‘aliments, de boissons, de pâtisserie fraîche ou de plats cuisinés. W Mise en marche : appuyer brièvement sur la touche „SuperCool“bl pour qu‘elle s‘allume. La température de réfrigération baisse à sa valeur la plus froide. Remarque : le mode de fonctionnement „SuperCool“ entraîne une consommation d‘énergie plus importante. Au bout de 6 heures de fonctionnement, l‘électronique arrête automatiquement le mode SuperCool et l‘appareil repasse au régime normal de fonctionnement. Si besoin est, vous pouvez arrêter vous-même la fonction SuperCool avant écoulement des 6 heures prévues. W Arrêt : appuyer à nouveau un court instant sur cette touche pour qu‘elle s‘éteigne.
- d‘obtenir une répartition relativement uniforme de la tem-pérature sur toutes les surfaces de rangement. La circula-tion intensive de l‘air neutralise l‘étagement des tempéra-tures. Toutes les denrées ont la même température. W La fonction ventilation est vivement recommandée : - en cas de forte température ambiante (à partir de 30°C env.) ou - en cas d‘importante humidité de l‘air, comme par ex. en été. W Mise en marche : appuyer un court instant sur la touche ventilation bm pour qu‘elle s‘allume. W Arrêt : appuyer à nouveau un court instant sur cette touche pour qu‘elle s‘éteigne. Remarque : - Pour économiser de l‘énergie, le ventilateur s‘arrête automatiquement lorsque vous ouvrez la porte.
W Si vous appuyez sur la touche d‘alarme 5alors que le message apparaît à l‘affichage, ce dernier indiquera la température la plus élevée atteinte pendant la coupure de courant. Selon l‘élévation de température observée voire la décongélation survenue, vérifier la qualité des denrées alimentaires et voir si elles sont propres à la consommation. - La température „la plus élevée“ sera affichée pendant environ 1 mn. Ensuite, l‘électronique indiquera la température instantanée du congélateur. En appuyant plusieurs fois sur la touche d‘alarme, l‘affichage peut être effacé immédiatement. Au terme de la coupure de courant, l‘appareil fonctionne à nouveau en fonction des derniers réglages de température sélectionnés.
à la sécurité enfants et modifier l‘intensité lumineuse de l‘affichage*: Activer le mode de réglage: W Appuyer pendant env. 5 sec. sur la touche SuperFrost - la touche SuperFrost clignote - l‘écran affiche c pour sécurité enfants. Note : la valeur à modifier clignote. W En appuyant sur la touche Up/Down, sélectionner la fonction désirée: c = sécurité enfants ou h = intensité lumineuse. W En appuyant brièvement sur la touche SuperFrost, sélectionner/confirmer la fonction: • Pour c = sécurité enfants en appuyant sur la touche Up/Down, sélectionner c1 = sécurité enfants ON ou c0 = sécurité enfants OFF et confirmer avec la touche SuperFrost. Lorsque le symbole 6 luit, la sécurité enfants est active. • Pour h = intensité lumineuse en appuyant sur la touche Up/Down, sélectionner h1= intensité lumineuse minimale jusqu‘à h5 = intensité lumineuse maximale et confirmer avec la touche SuperFrost. Quitter le mode de réglage : W En appuyant sur la touche On/Off, vous terminez le mode de réglage. Après 2 min. le système électronique commute automatiquement. - Le service de réglage standard est de nouveau actif.

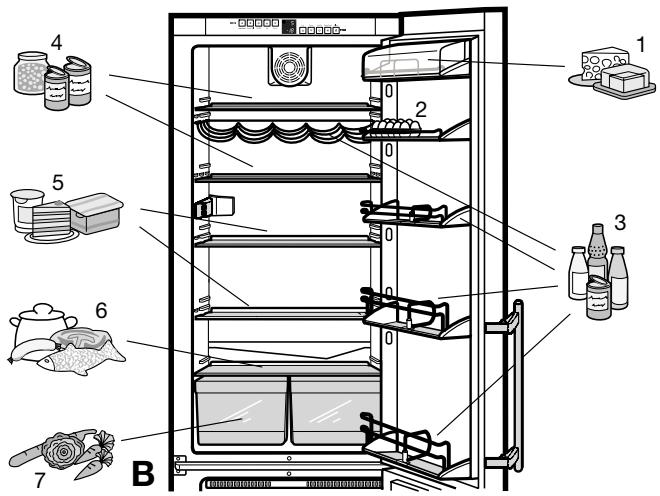

Dans les foyers, le bon usage du réfrigérateur et le respect de règles d‘hygiène rigoureuses contribueront de façon significative et efficace à l‘amélioration de la conservation des aliments. Maîtrise de la température W Stocker les aliments les plus sensibles dans la zone la plus froide de l‘appareil, conformément aux indications figurant sur la notice. W Attendre le complet refroidissement des plats avant de les conserver (ex. soupe). W Limiter la fréquence d‘ouverture de la porte. Respect des règles d‘hygiène alimentaire W Débarrasser les aliments de leurs doubles emballages avant de les placer dans le réfrigérateur (exemple : embal-lage des packs de yaourts). W Emballer systématiquement la nourriture pour éviter toute contamination entre les denrées. W Disposer les aliments de telle sorte que l‘air puisse circuler librement tout autour. W Consulter les consignes d‘utilisation de l‘appareil en toutes circonstances et notamment pour les conseils d‘entretien. W Nettoyer fréquemment l‘intérieur du réfrigérateur à l‘aide d‘un produit d‘entretien sans effet oxydant sur les parties métalliques.
Conseils pour la réfrigération - Eviter de disposer les aliments trop près les uns des autres, pour permettre une bonne circulation de l‘air. - Les aliments qui ont tendance à dégager ou à absorber les odeurs ou les saveurs d‘autres aliments, ainsi que les liquides, doivent toujours être conservés dans des réci-pients hermétiques ou recouverts d‘une protection. - Les aliments à émissions d‘éthylène et sensibles à l‘éthylène, comme les fruits, les légumes et la salade, doivent toujours être conservés séparément ou emballés pour ne pas réduire la durée de stockage. Ne pas stocker ensemble par exemple des tomates avec des kiwis ou du chou.

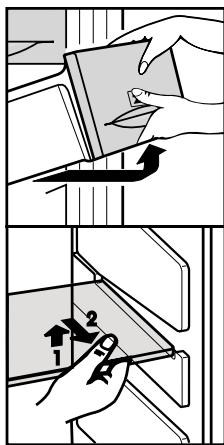

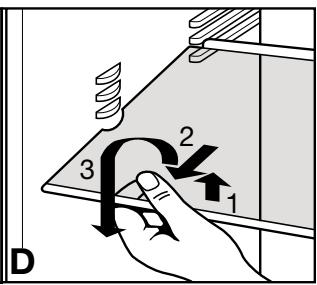

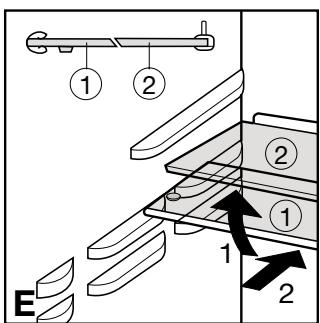

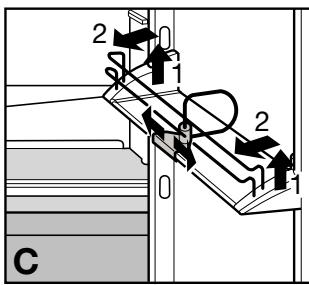

être déplacés suivant la place nécessaire. W Pour changer de place les balconnets de porte, fig. C : soulever les balconnets de porte, les sortir par l‘avant et les remettre en procédant dans l‘ordre inverse. W Pour éviter que les bouteilles ne se renversent à l‘ouverture et à la fermeture de la porte, modifier la position de la cloison de maintien bouteilles en poussant sur le support en plastique. W Pour changer de place les surfaces de rangement, fig. D: - les soulever et les tirer vers l‘avant, puis les basculer vers le haut pour les sortir. Remettre toujours les surfaces de rangement avec les butées arrières orientées vers le haut pour éviter que les denrées ne se collent sur la paroi du fond. - Un dispositif de blocage empêche les tablettes en verre d‘être complètement retirées involontairement. - Introduire la surface de rangement supérieure* (sans butée arrière) seulement dans la position la plus haute ; l’introduction n’est possible qu’à cet endroit. W Si vous avez besoin de place pour ranger de grandes bouteilles ou des récipients volumineux, - soulever légèrement la partie avant de la tablette en verre* et la faire coulisser doucement sous la partie arrière jusqu‘à ce que le dispositif s‘enclenche dans les rainures d‘appui, voir fig. E.
25 W. Nature du courant et tension applicables à l‘ampoule doivent coïncider avec les indications de la plaquette signalétique de votre appareil.Utiliser seulement des ampoules de même dimension; douille : E 14. W Arrêter l‘appareil. Débrancher la prise ou ôter (ou dévisser) le fusible de la prise. W Comme indiqué sur la fig. F1, serrer le cache 1, le désen-clipser et le décrocher à l‘arrière 2. W Remplacer l‘ampoule comme indiqué en fig. F2. W Accrocher à nouveau le cache à l‘arrière et l‘enclipser latéralement.
A2/4. Cette valeur maximale varie selon le modèle et sa classe climatique.
La température du congélateur s‘abaisse, l‘appareil passe à sa puissance maximale de congélation. W Pour congeler une petite quantité de produits, attendre environ 6 heures. C‘est généralement suffisant. Pour congeler la quantité maximale de produits (voir plaquette signalétique), attendre environ 24 heures. W Introduire ensuite les produits frais de préférence dans les tiroirs du haut. Pour congeler la quantité maximale de denrées, retirer les tiroirs et placer les produits emballés directement sur les plaques. Après congélation, remettre les tiroirs et y ranger les produits. - Le mode SuperFrost s‘arrête automatiquement au bout de 30 (au plus tard 60) heures en fonction des paramètres requis. La congélation est alors terminée. La touche SuperFrost est éteinte. L‘appareil fonctionne à nouveau en régime normal, très économique. Remarque : le mode SuperFrost n‘est pas nécessaire si : - vous introduisez des surgelés dans votre congélateur, - vous souhaitez congeler jusqu‘à 2 kg de produits frais par jour.
Aliments pour lesquels la congélation est déconseillée : laitue, radis, raisins, pommes et poires entières, viandes grasses. W N‘utiliser que des emballages disponibles dans le commerce type sacs de congélation, récipients recycla-bles en plastique, métal et aluminium. W Ne pas placer des produits frais à congeler au contact de produits déjà congelés. Veiller aussi à ce que les paquets soient secs, pour éviter qu‘ils ne se collent entre eux en se congelant. W Indiquer le contenu et la date sur les paquets à congeler et respecter scrupuleusement la date limite de conservation. Vous préserverez ainsi toute la qualité de vos aliments. W Emballez toujours les aliments que vous congelez vous-même en portions adaptées à votre consommation courante. Pour une congélation rapide et correcte, respecter les quantités suivantes dans chaque paquet : - fruits et légumes : paquets de 1 kg maximum, - viandes : paquets de 2,5 kg maximum. W Les légumes doivent être blanchis, après avoir été lavés
G1 de 25 kg de produits congelés. - VarioSpace : en sortant un tiroir et sa plaque support, vous obtenez une place disponible correspondant à la hauteur de 2 tiroirs, ce qui vous permet de congeler des denrées volumineuses. Vous pouvez ainsi congeler des volailles, des viandes, de gros morceaux de gibier et G2 de grosses pâtisseries sans les morceler, afin de les cuisiner ou de les servir „en entier“. W Si vous souhaitez disposer du volume maximum, vous pouvez enlever les tiroirs et placer les produits à congeler directement sur les plaques. - Seul le tiroir du bas doit toujours rester dans l‘appareil. - Si vous retirez le tiroir du haut, ne cachez pas les fentes de ventilation de la paroi arrière, c‘est important pour un fonctionnement sans problème. - Pour sortir les tiroirs (fig. G1), tirer jusqu‘à la butée et soulever par l‘avant. - Pour retirer une plaque (fig. G2), soulever la plaque support par l’avant et la retirer. Pour la remettre, procéder dans le sens inverse, insérer simplement la plaque support jusqu’à la butée. W Classer les paquets par groupes de produits afin d‘éviter toute ouverture prolongée de la porte et d‘économiser au maximum de l‘énergie. W Ne pas dépasser la date limite de conservation indiquée. W Pour la décongélation : ne décongeler que la quantité nécessaire à votre consommation. Cuisiner le plus rapidement possible les aliments venant d‘être décongelés. Les aliments congelés peuvent être décongelés de la manière suivante : - au four/au four à chaleur tournante - au micro-ondes - à température ambiante - dans votre réfrigérateur ; le froid dissipé est utilisé pour la réfrigération des autres aliments. - Des portions peu épaisses de viande et de poisson peuvent être cuisinées en cours de décongélation. - Les légumes peuvent être cuits alors qu‘ils sont encore congelés (temps de cuisson réduit de moitié).
Le principe du dégivrage automatique assure que le congélateur reste toujours exempt de glace.

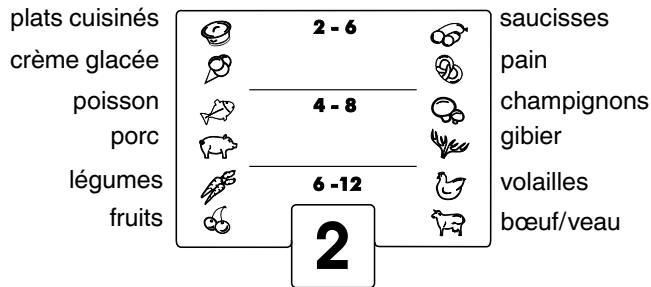

Les chiffres entre les symboles indiquent la durée de conservation en mois pour plusieurs types de denrées. Les durées de conservation mentionnées sont données à titre indicatif. La durée de conservation (valeur inférieure ou supérieure) d‘un produit dépend principalement de sa qualité initiale et du type de préparation réalisée avant la congélation. Pour des aliments gras, respecter les valeurs inférieures indiquées. plats cuisinés

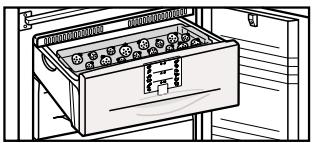

être décongelés en fonction de la quantité désirée. W Etaler les produits à congeler sur la tablette de congélation, fig. H. W Suspendre la tablette dans un des tiroirs du haut. Laisser congeler pendant 10 à 12 heures avant de les conditionner dans des sacs de congélation ou des récipients et de les placer dans un tiroir. W Pour décongeler, étaler à nouveau les produits congelés les uns à côté des autres. 2-6

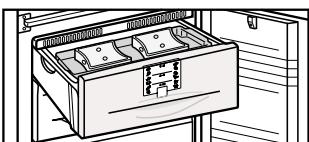

W Pour gagner de la place, placer les accumulateurs sur la tablette de congélation et les laisser congeler, fig. J. - Pour obtenir la „durée de conservation maximale en cas de panne“, placez les accumulateurs de froid congelés directement dans le tiroir supérieur, sur les aliments congelés. 2-6
W Les glaçons se détachent lorsqu‘on tord légèrement le bac ou lorsqu‘on le passe un court instant sous l‘eau courante.
Réfrigérateur : L‘eau de dégivrage est recueillie dans un bac, d‘où elle s‘évapore ensuite sous l‘effet de la chaleur dissipée par le compresseur. Les gouttes d‘eau apparaissant sur la paroi arrière du réfrigérateur sont liées au fonctionnement et par conséquent tout à fait normales. W Veillez à ce que l‘eau de dégivrage puisse s‘écouler sans entrave par l‘orifice d‘écoulement de la paroi arrière (voir flèche, fig. A). CN/CNes..6
W Nous conseillons l‘utilisation de chiffons doux et d‘un nettoyant tous usages de pH neutre. N‘utilisez pour l‘intérieur de l‘appareil que des nettoyants et des produits d‘entretien non nocifs pour les aliments. W Nettoyer les appareils en version acier inox* avec un produit nettoyant pour acier inox vendu habituellement dans le commerce. - Pour obtenir une protection maximale, veuillez appliquer un produit d‘entretien spécial pour acier inox après le nettoyage, uniformément et dans le sens du polissage. Au début, il est normal de constater des emplacements plus sombres et des zones où la couleur de la surface de l’inox est plus intense. - N‘utilisez jamais d’éponge abrasive/grattoir, de produits de nettoyage concentrés ou de détergents sableux, fortement chlorurés ou acides ; vous risqueriez d’endommager les surfaces et de provoquer leur corrosion. W Veiller à ce que l‘eau de nettoyage ne s‘infiltre pas dans l‘orifice d‘écoulement, les grilles de ventilation et les parties électriques. Essuyer l‘appareil. - Veiller à ne pas endommager ni décoller la plaquette signalétique située à l‘intérieur de l‘appareil (elle est importante pour le S.A.V.). W Le beurrier* résiste au lave-vaisselle ; laver les surfaces de rangement, tablettes en verre et autres éléments à la main. W Si vous voulez ôter le balconnet de porte supérieur (compartiment beurre et fromage), il faut toujours le sortir avec le couvercle* ! Pousser ensuite prudemment un côté du balconnet vers l’extérieur, jusqu’à ce que le tenon du couvercle soit libre et que le couvercle puisse être retiré par le côté ; faire attention aux éventuelles douilles de fixa-tion*. - Les surfaces de rangement et balconnets de porte peuvent être démontés pour le nettoyage ; les bordures et parties latérales peuvent être retirées des tablettes en verre. W Retirer tous les films de protection. W Nettoyer régulièrement l‘orifice d‘écoulement situé sur la paroi arrière au-dessus des bacs à légumes, (voir flèche, fig. A). Nettoyer éventuellement avec un outil fin, par exemple un coton en tige ou similaire. W Nettoyer, dépoussiérer une fois par an le compresseur et le condenseur (grille en métal située au dos de l‘appareil). L‘accumulation de poussière provoque une surconsommation d‘énergie. W Veiller à n‘arracher, tordre ou détériorer aucun câble, ni aucune partie de l‘appareil. W Rebrancher et remettre ensuite l‘appareil en marche. Charger l‘appareil lorsque la température est assez basse. Lorsque l‘appareil doit rester sans fonctionner pendant une période prolongée, le vider, débrancher la prise du secteur, le nettoyer comme indiqué ci-dessus et laisser la porte entrouverte pour éviter la formation de mauvaises odeurs.
Si une panne venait cependant à se produire pendant le fonctionnement, veuillez alors vérifier si la perturbation n‘est pas due à une erreur de commande (dans ce cas, les frais occasionnés vous seront facturés, même pendant la garantie). Vous pouvez remédier vous-même aux pannes suivantes en contrôlant les causes possibles : Panne Cause possible et remède L‘appareil ne fonctionne pas, l‘affichage est éteint - L‘appareil est-il en bonne position marche ? - La prise de courant est-elle bien enfoncée ? - Le fusible de la prise est-il en bon état ? L‘éclairage ne fonctionne pas - Le réfrigérateur est-il en marche ? - La porte est-elle restée ouverte pendant plus de 15 mn ? - L‘ampoule est défectueuse. Remplacer l‘ampoule d‘après les indications du chapitre „Eclairage intérieur“. L‘appareil est trop bruyant - L‘appareil est-il bien calé, les meubles ou les objets se trouvant à proximité entrent-ils en vibration lorsque le compresseur fonctionne ? Essayer de déplacer un peu l‘appareil, le mettre à niveau à l‘aide des pieds réglables, écarter les bouteilles et les récipients pour éviter tout contact. - Le bruit (gargouillis) dû à la circulation du fluide est tout à fait normal. Il provient du circuit de réfrigérant. Un clic à peine perceptible se produit à chaque fois que le compresseur (moteur) s‘enclenche ou s‘arrête automatiquement. Le ronflement du compresseur est légèrement plus bruyant lorsque celui-ci s‘enclenche. L’activation de la fonction Superfrost, l’introduction d’aliments frais ou l’ouverture prolongée de la porte font augmenter automatiquement la puissance de refroidissement. Un ronflement sourd provient des bruits de la ventilation. L‘alarme retentit, la température n‘est pas assez froide - Des quantités trop importantes de produits frais ont-elles été stockées sans SuperFrost ? (voir chapitre „SuperFrost“) - La porte de l‘appareil ferme-t-elle correctement ? - La ventilation (admission et évacuation de l‘air) est-elle bien réalisée ? Libérer éventuellement les grilles de ventilation obstruées. - La température ambiante est-elle trop chaude ? (voir chapitre „Prescriptions“) - L‘appareil a-t-il été trop souvent ouvert ou est-il resté trop longtemps ouvert ? - Eventuellement attendre que la température nécessaire se rétablisse d‘elle-même. L‘affichage indique le message - Il y a eu une coupure/interruption passagère de l‘alimentation électrique. Procéder en se référant au chapitre „Coupure de courant/affichage FrostControl“. Le compresseur fonctionne trop longtemps - Pour les modèles superisolés, il s‘agit d‘un fonctionnement normal. En cas de faibles besoins en froid, le compresseur à vitesse variable* passe à une vitesse de rotation basse. Bien que le temps de course s‘en trouve augmenté jusqu‘à presque fonctionner en marche continue, des économies d‘énergie sont réalisées.
Ils sont en effet conçus pour un montage avec ce réfrigérateur/ congélateur. Pour obtenir de plus amples informations, veuillez consulter votre revendeur spécialisé.

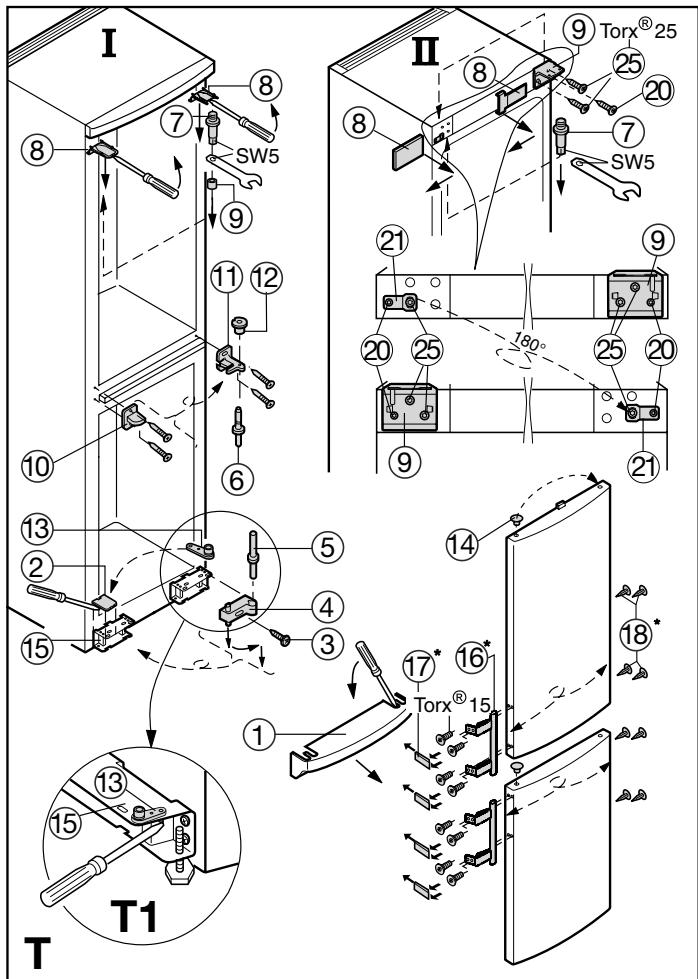

Appareil, volume brut (l) voir plaquette signalétique 331 Toujours effectuer l‘inversion du sens d‘ouverture de la porte lorsque la fiche de secteur est tirée ! W Porte ouverte, désenclipser la plinthe 1 côté charnière à l‘aide d‘un tournevis et la tirer vers l‘avant. - Désenclipser le cache 2 à l‘aide d‘un tournevis. Fermer la porte. - Dévisser la vis M5 3. W Tirer vers le bas l‘élément pivotant 4 avec son pivot 5, basculer l‘ensemble et le déposer. - Ouvrir la porte, la basculer par le bas et la retirer. - Retirer le pivot central 6 par le bas. - Basculer la porte du haut et la retirer par le bas, (pour la variante I, attention à la douille d‘écartement 9). W Poser tous les éléments de charnière sur le côté opposé : W En haut, procéder comme suit en fonction de la variante: Variante I. (panneau de commande visible) : désenclipser les caches 8 avec un tournevis devant et les enlever de travers par le bas. Dévisser le pivot 7 et le visser du côté opposé En utilisant l‘embout à six pans creux de la clef plate fournie (clef de 5). Remonter les caches 8 : les remettre en place derrière et les désenclipser devant. Variante II. (panneau de commande couvert) : soulever le cache 8 côté poignée, le pivoter vers l‘extérieur; soulever le cache côté charnière et l‘enlever. - Dévisser la tôle de mise à la terre cm : d‘abord la vis de mise à la terre cl, ensuite la vis de fixation intérieure cq. - Dévisser le support 9 : desserrer d‘abord la vis de mise à la terre cl, ensuite les vis de fixation cq. Placer le support 9 du côté opposé : pour faciliter le montage, placer le support par le haut et le serrer à fond d‘abord avec la vis de fixation supérieure cq M5, ensuite la vis cq et pour terminer la vis de mise à la terre cl M4. - Tourner sur 180 ° la tôle de mise à la terre cm et la revisser sur le nouveau côté de la poignée : placer d‘abord la vis de fixation cq et ensuite la vis de mise à la terre cl. - Placer le pivot 7 dans l‘autre trou de fixation en utilisant l‘embout à six pans creux de la clef plate fournie (clef de 5). - Remonter les caches 8 : glisser le cache côté charnière vers l‘extérieur et l‘encliqueter; glisser le cache côté poignée depuis l‘extérieur et l‘encliqueter. W Charnière centrale : intervertir le cache bl et le support bm: dévisser les vis, déposer le cache bl et le support bm par le côté, les tourner de 180° et les poser sur le côté opposé, extraire la douille bn et la réintroduire par en haut. W Charnière inférieure : soulever la pièce d‘écartement bo Fig. T1, et la poser sur le côté opposé. W Pose des portes : - Extraire les bouchons bp des paliers de porte et les poser sur le côté opposé. - Accrocher la porte du haut sur le pivot 7, (pour la variante I, veillez à respecter la douille d‘écartement 9). Fermer la porte.
Grâce à ces informations, le S.A.V. interviendra rapidement et d‘une manière ciblée. La plaquette signalétique se trouve à l‘intérieur de l‘appareil, à gauche. Laissez l‘appareil fermé jusqu‘à ce que le Service Après Vente intervienne, afin d‘éviter toute déperdition de froid. 30 * selon le modèle et l‘équipement

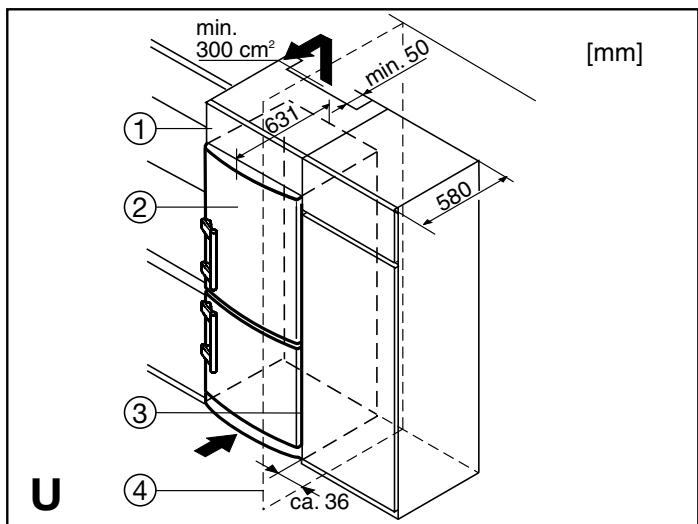

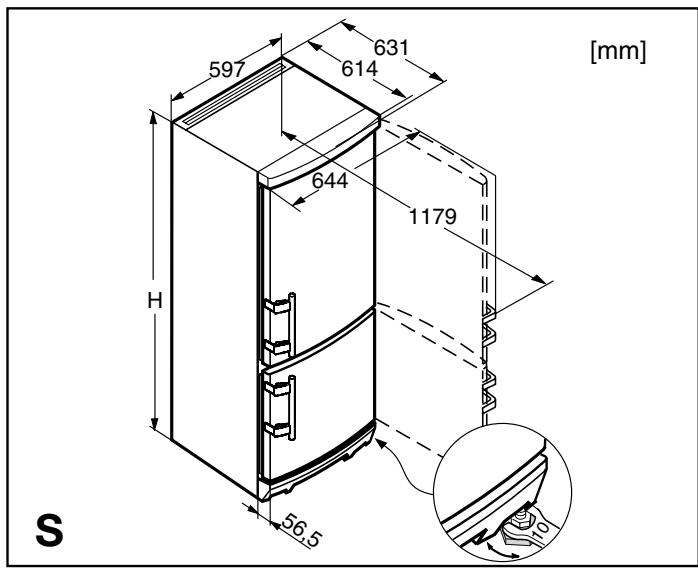

W Lorsque l‘appareil est enchâssé entre deux meubles normés (profondeur max. 580 mm) avec un habillage de 2 mm max., il peut être placé directement à côté du meuble de cuisine. La porte de l‘appareil, située sur le côté à 34 mm et en son centre à 51 mm de la façade du meuble, peut ainsi s‘ouvrir et se fermer très facilement. W Lorsque l‘appareil est placé près d‘un mur 4, laisser un espace de 36 mm minimum côté charnières entre l‘appareil et le mur (dépassement de la poignée lorsque la porte est ouverte). 1 Elément haut 3 Paroi du meuble 2 Réfrigérateur/Congélateur 4 Mur
Si vous souhaitez réaliser vous-même le montage des panneaux décors, utilisez, pour le perçage des trous de fixation, une perceuse électrique ou une perceuse sans fil. Les poignées de portes doivent être remplacées par les poignées rigides livrées avec le kit de montage du cadre d’habillage. Pour toute autre instruction de montage ou indication de cotes, veuillez consulter le mode d‘emploi fourni avec le kit de montage.
Le fabricant de cet appareil s‘efforce d‘améliorer tous les types et modèles de sa gamme. Il se réserve donc le droit d‘apporter des modifications concernant la forme, l‘équipement et les caractéristiques techniques de ses appareils. CN/CNes..6 - Tourner l‘élément pivotant 4 de 180°, extraire le pivot 5 et assembler l‘ensemble à l‘envers. Monter l‘ensemble sur le support bq : pour cela, engager le pivot à travers le support dans le palier de porte, rabattre l‘élément pivotant, le pousser vers le haut et le prémonter à l‘aide de la vis 3. W Aligner à fleur la porte à la carrosserie de l‘appareil à l‘aide du trou oblong du support bq, puis serrer à fond la vis 3. W Mettre en place la plinthe 1 et appuyer pour l‘enclipser. W Porte ouverte, poser le cache 2 dans la plinthe à l‘avant, l‘enclipser à l‘arrière. W Déplacer* les poignées br et les bouchons bt. Lorsque la porte est ouverte, déboîter doucement les plaques d‘appui* bs à l‘avant et les pousser sur le côté ; dévisser la poignée. Faire l‘inverse lors du montage : insérer les plaques et penser à bien les enclencher.
