Instructions d'utilisation et de montage
Conformité Dimensions hors tout de l'appareil Economiser l'énergie HomeDialog Affichage de la température
4 4 Transport de l'appareil Mise en place de l'appareil Eliminer l'emballage Brancher l'appareil Enclencher l'appareil Stockage d'aliments dans le réfrigérateur et règles relatives à l'hygiène des aliments Régler la température Ventilateur Décaler les tablettes de rangement Utiliser la tablette de rangement composée de deux parties Déplacer les balconnets de contre-porte Retirer le range-bouteilles Bacs à légumes
6.1 Ces instructions de montage sont valables pour plusieurs modèles, des différences sont donc possibles.Les paragraphes ne concernant que certains appareils sont indiqués par un astérisque (*). Les instructions de manipulation sont indiqués par un les résultats de manipulation par un .
(14) Compartiment à légumes (15) Pied de réglage, réglable en hauteur*
L'appareil est exclusivement adapté à la réfrigération d'aliments dans un environnement domestique ou un environnement semblable. Est prise en compte, par exemple, l'utilisation
- les cuisines du personnel, les pensions de famille, - les clients de maisons de campagne, hôtels, motels et autres hébergements,
N'utilisez l'appareil que dans un cadre domestique. Toute autre sorte d'utilisation est interdite. L'appareil n'est pas conçu pour le stockage et la réfrigération de médicaments, de plasma sanguin, de préparations de laboratoire ou autres produits ou substances semblables concernés par la directive des produits médicaux 2007/47/EG. Une utilisation abusive de l'appareil peut entraîner l'endommagement des produits stockés ou leur altération. De plus, l'appareil n'est pas adapté pour le fonctionnement dans les domaines à risque d'explosions. En fonction de la classe climatique, l'appareil a été conçu pour l'exploitation à des températures environnantes limites. La classe climatique de votre appareil est indiquée sur la plaquette signalétique. Remarque u Respectez les températures environnantes indiquées, sinon la puissance réfrigérante diminue. Classe clima- pour températures ambiantes de tique SN
- La consommation en énergie dépend des conditions d’installation comme la température ambiante. (voir 1.2) . - Ouvrir l'appareil aussi brièvement que possible. - Plus la température est réglée basse, plus la consommation en énergie est élevée. - Trier les aliments pour les ranger (voir Vue d'ensemble de l'appareil). - Conserver toutes les denrées dans leur emballage ou avec une protection. Toute génération de givre est ainsi empêchée. - Ne sortir les aliments que le temps dont vous en avez besoin pour qu'ils ne se réchauffent pas. - Entreposer des aliments chauds : les laisser refroidir d'abord à température ambiante. Des dépôts de poussière augmentent la consommation d'énergie : - Dépoussiérer le compresseur avec la grille métallique de l'échangeur de chaleur sur la paroi arrière de l'appareil une fois par an.
Selon le modèle et l'équipement, plusieurs appareils Liebherr (par ex. au sous-sol) peuvent être reliés à un appareil principal (par ex. dans la cuisine) et commandé par celui-ci grâce au système HomeDialog. Vous trouverez de plus amples informations sur l'utilisation, les conditions et le principe de fonctionnement sur Internet sous www. liebherr.com.
- Faire effectuer les réparations, les interventions sur l'appareil et le remplacement du câble de raccord au réseau uniquement par le S.A.V ou tout autre technicien qualifié. - Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le câble. - Monter et raccorder l'appareil uniquement selon les indications mentionnées dans les instructions. - Conservez précieusement ce mode d'emploi et remettez-le éventuellement au nouveau propriétaire de l'appareil.
- Les lampes à usage spécial (ampoules, LED, tubes lumi-
Risque d'incendie : - Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'enflammer. • Ne pas endommager les tubes du circuit frigorifique. • Ne pas manier de feu ouvert ou de sources inflammables à l'intérieur de l'appareil. • Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (par ex. nettoyeurs à vapeur, appareils de chauffage, sorbetières, etc.). • En cas de fuite du réfrigérant : supprimer tout feu ouvert ou sources inflammables à proximité de la fuite.Débrancher la prise. Bien aérer la pièce. Informer le S.A.V. - Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil.Les bombes aérosols de ce type sont reconnaissables aux indications de contenu imprimées ou au symbole de la flamme.Une éventuelle fuite de gaz risque de mettre feu aux composants électriques. - Ne pas placer de bougies allumées, lampes ou autres objets à flammes nues sur ou dans l'appareil. - N'entreposer de l'alcool très concentré que dans un récipient fermé hermétiquement et en position verticale.Une fuite d'alcool éventuelle risque de mettre feu aux composants électriques. Risque de chute et de basculement : - Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants. Danger d'intoxication alimentaire : - Ne pas consommer d'aliments périmés. Risque de gelures, d'engourdissement et de douleurs : - Eviter le contact permanent de la peau avec les surfaces froides ou les produits réfrigérés/congelés. Prendre des mesures de protection, par ex. en portant des gants. Ne pas consommer immédiatement les glaces trop froides (surtout les sorbets et les glaçons). Respecter les indications spécifiques des autres sections : DANGER
(2) Les affichages suivants indiquent qu'il y a une panne. Pour les causes possibles et les mesures à prendre : (voir Dysfonctionnements). - F0 à F9
4.1 Inversion du sens d'ouverture de la porte Si vous le désirez, vous pouvez inverser le sens d'ouverture de la porte : ATTENTION Risque de détérioration des appareils Side-by-Side par l’eau de condensation ! Lorsqu’un appareil Side-by-Side (S...) est installé avec un deuxième appareil (en combiné SBS), il faut conserver l’ouverture de porte telle qu’elle est livrée. u Ne pas changer l’ouverture de porte. Assurez-vous d'avoir l'outillage suivant à portée de main :
Remarque u Pour empêcher qu'elles ne tombent, retirer les denrées des balconnets de contre-porte avant d'enlever la porte.
à nouveau u Basculer l’appareil légèrement vers l’arrière pour réinsérer le pivot d’appui Fig. 6 (22) . L'encoche doit se trouver vers l'avant. u Mettre le cache Fig. 5 (27) sur le côté opposé.*
Revisser le support d'appui Fig. 5 (23) sur le nouveau côté charnière, en utilisant une visseuse sans fil si nécessaire, avec un couple de serrage de 4 Nm.
Fig. 7 (32) et les plaques d’appui Fig. 7 (33) puis les repositionner sur le côté opposé u Lors du montage des plaques d'appui, veillez à un encliquetage correct de l'autre côté.
Si les éléments du support d’appui et de charnière ne sont pas serrées avec le bon couple de serrage, la porte de culbuter. u Visser les supports d'appui avec un couple de serrage de 4 Nm. u Vérifier la bonne fixation de chaque vis, si nécessaire resserrer les vis.
- La fente d'aération sous le plafond doit être de 300 cm2 minimum. - Plus la section de ventilation est grande, plus l'appareil marche de manière économique. Si l'appareil est installé avec les charnières à côté d'un mur Fig. 8 (4), la distance entre l'appareil et le mur doit être de 40 mm min. Ceci correspond à la saillie de la poignée lorsque la porte est ouverte.
PRUDENCE Risque de blessure et d'endommagement dû à un transport incorrect ! u Transporter l'appareil emballé. u Transporter l'appareil debout. u Ne pas transporter l'appareil seul.

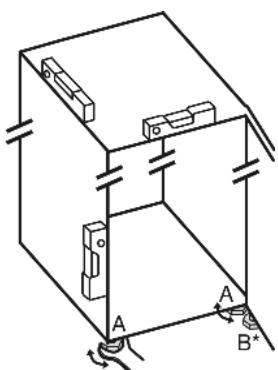

En cas de dégâts à l'appareil, contactez immédiatement le fournisseur avant de brancher l'appareil. Le sol au lieu d'emplacement doit être horizontal et plan. Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisinière, d'un chauffage ou équivalents. Toujours placer l'arrière de l'appareil contre le mur. Ne pas mettre en place l'appareil sans avoir recours à une aide. Le local d'emplacement de votre appareil doit, selon la norme NE 378, avoir un volume de 1 m³ pour 8 g de fluide réfrigérant R 600a. Si le local est trop petit, un mélange inflammable gazair peut se former suite à une fuite dans le circuit réfrigérant. L'indication du dosage de fluide réfrigérant est indiqué sur la plaque signalétique à l'intérieur de l'appareil. Ne déplacer l'appareil qu'à vide.
Lorsque des pièces sous tension ou le câble de raccordement au secteur deviennent humides, un court-circuit peut se produire. u L'appareil a été conçu pour être placé dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.
(profond. max. 580 mm) l'appareil peut être placé directement à côté du placard Fig. 8 (3). La porte de l'appareil saillit latéralement de 34 mm et au milieu de l'appareil de 50 mm par rapport à la face avant du placard de cuisine. Ainsi, elle se laisse ouvrir et fermer sans problèmes. Important pour la ventilation :
Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable.En cas de fuite, le fluide réfrigérant risque de s'enflammer. u Veiller à ne pas endommager les tubes du circuit frigorifique.
à micro-ondes, grille-pain, etc.) sur l'appareil !
4.5 Eliminer l'emballage AVERTISSEMENT Risque d'incendie et d'endommagement dû au blocage des ouvertures d'aération ! u Toujours laisser les ouvertures d'aération libres. Toujours veiller à une bonne ventilation de l'appareil ! u Enlever le câble de raccord de la paroi arrière de l'appareil. Enlever le porte-câble, sinon des bruits dus aux vibrations surgissent ! u Retirer les films de protection des parois extérieures de l'appareil.* ATTENTION* Les portes en acier inox sont traitées avec un revêtement de surface spécial et ne doivent pas être nettoyées avec le détergent livré avec l'appareil. Cela risquerait d'attaquer le revêtement de surface. u Nettoyer uniquement les surfaces enduites des portes avec un chiffon propre et doux. u Appliquer un produit d'entretien inox, de manière régulière dans le sens du polissage, uniquement sur les parois latérales en acier inox. Ceci facilitera le nettoyage ultérieur. u Nettoyer les parois latérales vernies uniquement avec un chiffon doux et propre. u Retirer les films de protection des bordures.* u Enlever tous les auxiliaires de transport. u Eliminer l'emballage (voir 4.5) . ATTENTION Risque d'endommagement dû à l'eau de condensation ! Si votre appareil n'est pas un appareil Side-by-Side (SBS), u ne le placez pas directement à côté d'un autre réfrigérateur/ congélateur. u Aligner l'appareil avec la clé à fourche jointe aux pieds de réglage (A) et à l'aide d'un niveau à bulle d'eau. u Ensuite, étançonner la porte : dévisser le pied de réglage à la charnière (B) jusqu'à ce qu'il soit en contact avec le sol ; ensuite tourner de 90°.
L'emballage est fabriqué en matériaux recyclables : carton ondulé / carton pièces en polystyrène expansé films et sachets en polyéthylène colliers de serrage en polypropylène cadres en bois cloués avec plaque de polyéthylène* u Déposer les matériaux d'emballage à un centre officiel de collecte des déchets.
Elle doit être facilement accessible afin que l'appareil puisse être coupé du courant en cas d'urgence. u Vérifier l'alimentation électrique. u Enficher la prise de courant.
Side-by-Side (sachet avec accessoires du congélateur SBS ou de l'appareil avec compartiment congélateur). Remarque u Nettoyer l'appareil (voir 6.1) . Lorsque l'appareil est placé dans un environnement très humide, du condensât peut se former sur la paroi extérieure de l'appareil. u Toujours veiller à une bonne ventilation de l'appareil au lieu d'emplacement.
5.1 Luminosité de l'affichage de température Vous pouvez adapter la luminosité de l'affichage de température aux conditions lumineuses du lieu d'installation.

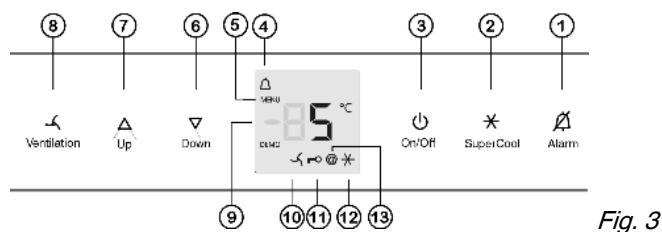

La luminosité est réglable entre h0 (pas d'éclairage) et h5 (éclairage max.). u Activer le mode de réglage : appuyer env. 5 s. sur la touche SuperCool Fig. 3 (2). w L'affichage indique c. w Le symbole Menu Fig. 3 (5) luit. u A l'aide de la touche de réglage Up Fig. 3 (7) et touche de réglage Down Fig. 3 (6), sélectionner h. u Confirmer : appuyer brièvement sur la touche SuperCool Fig. 3 (2).
Off Fig. 3 (3). -ouu Attendre 5 min. w L'affichage de température indique à nouveau la température.
"contamination" entre les aliments. u Ranger les aliments de sorte à ce que l'air puisse circuler librement entre ces derniers. u Avoir recours aux instructions de service, surtout pour les questions d'entretien. u Nettoyer régulièrement l'intérieur de l'appareil avec un détergent (les pièces métalliques avec un produit non-oxydant).
La température est réglable de 9 °C à 2 °C, température recommandée :5 °C. u Augmenter la température : appuyer sur la touche de réglage Up Fig. 3 (7). u Diminuer la température : appuyer sur la touche de réglage Down Fig. 3 (6). w Lors de la première pression sur la touche de réglage, l'affichage de la température affiche la valeur réglée précédemment. u Modifier la température progressivement de 1 °C à chaque fois : appuyer brievement sur la touche. u Modifier la température en continu :maintenir la touche enfoncée. w L'affichage de la température clignote pendant le réglage.
- en cas de températures ambiantes élevées (à partir de env. 30 °C ) - en cas d'humidité de l'air élevée Le refroidissement par ventilation va de pair avec une consommation d'énergie un peu plus élevée. Pour économiser de l'énergie, le ventilateur se coupe automatiquement lorsqu'on ouvre la porte.

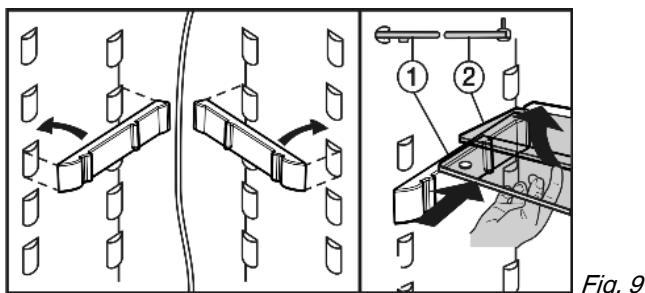

être déposés sur une table. Il est donc possible d'en utiliser un seul ou les deux. Si des bouteilles particulièrement hautes sont déposées dans le réfrigérateur, fixer uniquement le grand balconnet au-dessus du rangement à bouteilles. Trois petits balconnets ou boîtes de rangement sont proposés en option par le S.A.V, à la place du grand et du petit balconnet. u Repositionner les balconnets : retirer en poussant vers le haut puis réinsérer à l’endroit souhaité. u Ôter le couvercle : ouvrir à 90° et déboîter en poussant vers le haut.
Les tablettes de rangement sont sécurisées au moyen de stoppeurs pour empêcher de les retirer complètement. u Soulever la tablette de rangement et la retirer par devant.
La vapeur très chaude peut endommager les surfaces et entraîner des brûlures. u Ne pas utiliser d'appareils de nettoyage à la vapeur ! ATTENTION Un nettoyage incorrect endommage l'appareil ! u Ne jamais utiliser de produits de nettoyage concentrés. u Ne pas utiliser d'éponges à récurer ou abrasives ni de laine d'acier. u Ne pas utiliser de produits de nettoyage contenant du sable, du chlorure, des substances chimiques ou des acides. u Ne pas utiliser de solvants chimiques. u Ne pas détériorer ou enlever la plaquette signalétique située sur la paroi intérieure de l'appareil. Ceci est important pour le S.A.V. u Ne pas arracher, plier ou endommager de câbles ou d'autres composants. u Ne pas faire pénétrer d'eau dans le canal d'évacuation, la grille d'aération et les composants électriques lors du nettoyage. u Vider l'appareil. u Débrancher la prise. - Utiliser des chiffons doux et un détergent universel d'une valeur pH neutre. - Pour l'intérieur de l'appareil, uniquement avoir recours à des détergents et produits d'entretien garantis pour aliments. u Nettoyer régulièrement la grille d'aération et de ventilation. w Des dépôts de poussière augmentent la consommation de courant. Faces extérieures et intérieur : u Nettoyer les faces intérieures est extérieures en matière synthétique avec de l'eau tiède et un peu de liquide vaisselle. ATTENTION* Les portes en acier inox sont traitées avec un revêtement de surface spécial et ne doivent pas être nettoyées avec le détergent livré avec l'appareil. Cela risquerait d'attaquer le revêtement de surface. u Nettoyer uniquement les surfaces enduites des portes avec un chiffon propre et doux. En cas de salissures importantes, utiliser un peu d'eau ou un détergent neutre. Il est également possible d'utiliser une lavette en microfibres. u Si les parois latérales en acier inox sont sales, les nettoyer avec un nettoyant inox courant. Appliquer ensuite le produit d'entretien inox fourni, de manière régulière, dans le sens du polissage. u Nettoyer les parois latérales vernies uniquement avec un chiffon doux et propre. En cas de salissures prononcées, utiliser un peu d'eau ou un détergent neutre. Il est également possible d'utiliser une lavette en microfibres.
Enlever les dépôts avec un cotontige par ex.
éléments latéraux. u Démonter les balconnets de la porte : retirer les films de protection des bordures. u Retirer les boîtes en les soulevant et sortir le couvercle en le soulevant.
Données de l'ampoule Lampes T25, Philips max. 25 W Socle : E14 le type de courant et la tension doivent coïncider avec les indications figurant sur la plaque signalétique.
Un gargouillement et un clapotis. → Ce bruit provient du fluide réfrigérant qui circule dans le circuit frigorifique. u Ce bruit est normal. Un léger clic.
Fig. 13 (1), le n° de service Fig. 13 (2) et le n° de série Fig. 13 (3) sur la plaquette signalétique. Cette plaquette se trouve sur la paroi intérieure gauche de l'appareil. u w u w u
Informer le S.A.V. et lui communiquer la panne, la désignation de l'appareil Fig. 13 (1), le n° de service Fig. 13 (2) et le n° de série Fig. 13 (3). Ces informations vous permettront d'obtenir un service ciblé et rapide. Laisser l'appareil fermé jusqu'à l'arrivée du S.A.V. Les aliments resteront plus longtemps frais. Débrancher la fiche du secteur (ne pas tirer sur le câble de l'appareil) ou couper le fusible.
Votre appareil est construit et produit de façon à assurer sa sécurité de fonctionnement et une longue durée de vie. Si une panne devait cependant se produire en cours de fonctionnement, veuillez vérifier si elle est due à une erreur de manipulation. Dans ce cas, les coûts en résultant vous seront facturés même pendant la période de garantie. Vous pouvez résoudre vous-même les pannes suivantes : L'appareil ne fonctionne pas. → L'appareil n'est pas enclenché. u Enclencher l'appareil. → La fiche secteur n'est pas correctement enfoncée dans la prise. u Contrôler la fiche secteur. → Le fusible de la prise n'est pas correct. u Vérifier le fusible. Le compresseur fonctionne lentement.
économise de l'énergie. u Ceci est normal pour les modèles avec économie d'énergie. → La fonction SuperCool est activée. u Pour refroidir rapidement les aliments, le compresseur fonctionne plus longtemps. Ceci est normal. Les bruits sont trop forts. → Les compresseurs à vitesse variable* peuvent occasionner des bruits de fonctionnement divers en raison des différents niveaux de vitesse. u Ce bruit est normal.
→ L'activation de la fonction SuperCool, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique. u Ce bruit est normal. → La température ambiante est trop élevée. u Solution : (voir 1.2) Un grondement sourd. → Le bruit est dû à la circulation de l'air du ventilateur. u Ce bruit est normal. Bruits de vibrations.
L'affichage de température indique : F0 à F9. → Il y a un dysfonctionnement. u S'adresser au S.A.V. (voir Entretien). L'affichage de la température est allumé : DEMO.
La porte de l'appareil n'est pas fermée correctement. Fermer la porte de l'appareil. L'aération et la ventilation sont insuffisantes. Dégager la grille d'aération. La température ambiante est trop élevée. Solution : (voir 1.2) . L'appareil a été ouvert trop souvent ou trop longtemps. Attendre que la température nécessaire se rétablisse d'ellemême. Sinon, adressez-vous au S.A.V. (voir Entretien). → La température est mal réglée. u Diminuer la température puis vérifier après 24 h. → L'appareil est placé trop près d'une source de chaleur. u Solution : (voir Mise en service).
→ Si l'éclairage intérieur ne s'allume pas mais que l'affichage de température est actif, l'ampoule est défectueuse.* u Remplacer l'ampoule. (voir Entretien).* → L'éclairage LED est défectueux ou le cache est endommagé.*
