| Type de plaque | Vitrocéramique |
| Nombre de foyers | 4 |
| Puissance totale | Non précisé |
| Commandes | Manettes rotatives |
| Dimensions (L x P) | Non précisées |
| Type d'installation | Encastrable |
| Sécurité enfants | Oui |
| Indicateur de chaleur résiduelle | Oui |
| Matériau de surface | Verre vitrocéramique |
| Couleur | Noir |
| Alimentation | Électrique |
| Fonction booster | Non précisé |
| Protection contre la surchauffe | Oui |
| Type de foyer | Standard |
| Garantie | Non précisée |
FOIRE AUX QUESTIONS - RTF765 ROSIERES
Questions des utilisateurs sur RTF765 ROSIERES
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Plaque de cuisson au format PDF gratuitement ! Retrouvez votre notice RTF765 - ROSIERES et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RTF765 de la marque ROSIERES.
MODE D'EMPLOI RTF765 ROSIERES

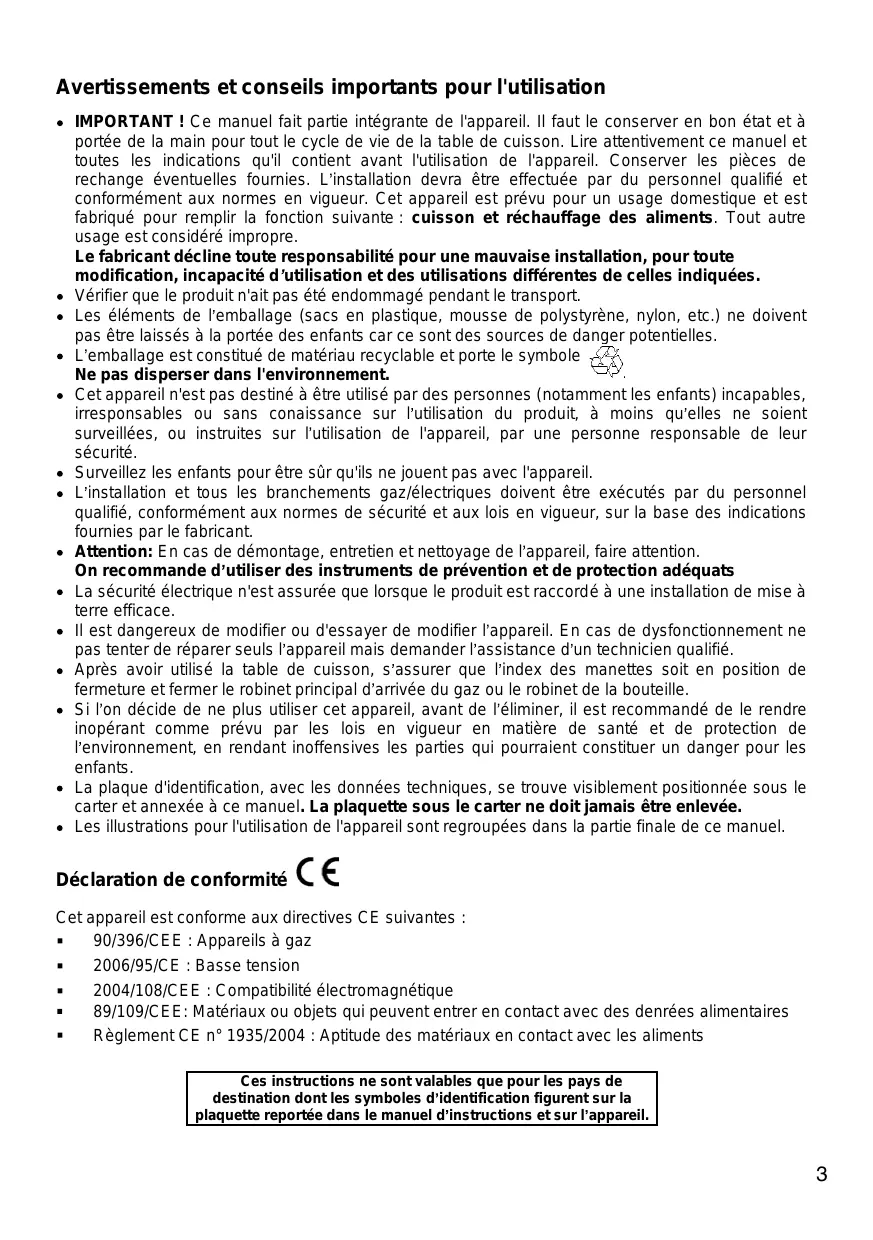

Avertissements et conseils importants pour l'utilisation IMPORTANT ! Ce manuel fait partie intégrante de l'appareil. Il faut le conserver en bon état et à portée de la main pour tout le cycle de vie de la table de cuisson. Lire attentivement ce manuel et toutes les indications qu'il contient avant l'utilisation de l'appareil. Conserver les pièces de rechange éventuelles fournies. L installation devra être effectuée par du personnel qualifié et conformément aux normes en vigueur. Cet appareil est prévu pour un usage domestique et est fabriqué pour remplir la fonction suivante : cuisson et réchauffage des aliments. Tout autre usage est considéré impropre. Le fabricant décline toute responsabilité pour une mauvaise installation, pour toute modification, incapacité d utilisation et des utilisations différentes de celles indiquées. Vérifier que le produit n'ait pas été endommagé pendant le transport. Les éléments de l emballage (sacs en plastique, mousse de polystyrène, nylon, etc.) ne doivent pas être laissés à la portée des enfants car ce sont des sources de danger potentielles. L emballage est constitué de matériau recyclable et porte le symbole Ne pas disperser dans l'environnement. Cet appareil n'est pas destiné à être utilisé par des personnes (notamment les enfants) incapables, irresponsables ou sans conaissance sur l utilisation du produit, à moins qu elles ne soient surveillées, ou instruites sur l utilisation de l'appareil, par une personne responsable de leur sécurité. Surveillez les enfants pour être sûr qu'ils ne jouent pas avec l'appareil. L installation et tous les branchements gaz/électriques doivent être exécutés par du personnel qualifié, conformément aux normes de sécurité et aux lois en vigueur, sur la base des indications fournies par le fabricant. Attention: En cas de démontage, entretien et nettoyage de l appareil, faire attention. On recommande d utiliser des instruments de prévention et de protection adéquats La sécurité électrique n'est assurée que lorsque le produit est raccordé à une installation de mise à terre efficace. Il est dangereux de modifier ou d'essayer de modifier l appareil. En cas de dysfonctionnement ne pas tenter de réparer seuls l appareil mais demander l assistance d un technicien qualifié. Après avoir utilisé la table de cuisson, s assurer que l index des manettes soit en position de fermeture et fermer le robinet principal d arrivée du gaz ou le robinet de la bouteille. Si l on décide de ne plus utiliser cet appareil, avant de l éliminer, il est recommandé de le rendre inopérant comme prévu par les lois en vigueur en matière de santé et de protection de l environnement, en rendant inoffensives les parties qui pourraient constituer un danger pour les enfants. La plaque d'identification, avec les données techniques, se trouve visiblement positionnée sous le carter et annexée à ce manuel. La plaquette sous le carter ne doit jamais être enlevée. Les illustrations pour l'utilisation de l'appareil sont regroupées dans la partie finale de ce manuel. Déclaration de conformité Cet appareil est conforme aux directives CE suivantes : 90/396/CEE : Appareils à gaz 2006/95/CE : Basse tension 2004/108/CEE : Compatibilité électromagnétique 89/109/CEE: Matériaux ou objets qui peuvent entrer en contact avec des denrées alimentaires Règlement CE n° 1935/2004 : Aptitude des matériaux en contact avec les aliments Ces instructions ne sont valables que pour les pays de destination dont les symboles d identification figurent sur la plaquette reportée dans le manuel d instructions et sur l appareil. IN VETRO
Recommandations : Cet appareil est destiné à être encastré dans un meuble. La classe d'installation est de type 3 pour la partie à gaz et de type Y pour la partie électrique. Les meubles doivent être résistants à une température d'au moins 90°C. Pour une bonne installation, lire le paragraphe correspondant et les dessins de référence. L'emploi d'un appareil de cuisson à gaz comporte le dégagement de chaleur et d'humidité dans la pièce d'installation. Faire en sorte que la cuisine soit bien aérée : laisser ouverts les orifices naturels d'aération, ou installer un dispositif d'aération mécanique (hotte de ventilation). Un emploi intensif et prolongé de l'appareil peut exiger une aération supplémentaire, comme par exemple l'ouverture d'une fenêtre, ou une aération plus efficace, comme par exemple en augmentant la vitesse de la hotte. Cette notice a été prévue pour plusieurs types de plans. La plaque signalétique apposée sur le rétro permet d'établir le modèle correspondant. Avec les indications fournies dans les prochains paragraphes, vous pourrez savoir comment est composé votre appareil en consultant la figure présente à la fin du manuel (Fig. 1).
1. Brûleur Auxiliaire gauche (A)
2. Brûleur Auxiliaire droit (A)
3. Brûleur Semi-rapide postérieur droit (SR)
4. Brûleur Semi-rapide postérieur gauche (SR)
5. Brûleur Triple couronne Dual (TC)
1. Brûleur Triple couronne 3,8 gauche (TC)
2. Brûleur central postérieur Rapide (R)
3. Brûleur central anteriéur Auxiliaire (A)
4. Brûleur Semi-rapide postérieur droit (SR)
5. Brûleur Semi-Rapide anteriéur droit (SR)
UTILISATION DU PLAN DE CUISSON
Brûleurs à gaz L arrivée du gaz aux brûleurs est réglée par les manettes de la fig.4 qui commandent les robinets. En faisant coïncider le cran sur les symboles sérigraphiés, on obtient les réglages suivants : Robinet fermé, aucune distribution de gaz Débit maximum, distribution maximum de gaz Débit minimum, distribution minimum de gaz Allumage des brûleurs Le présent modèle est muni de soupape de sûreté qui coupe automatiquement l'arrivée du gaz en cas de toute éventuelle extinction du brûleur. et répéter les opérations d'allumage Pour rétablir le fonctionnement, reporter la manette en position illustrées aux paragraphes suivants.
Utilisation des brûleurs avec robinet muni de sûreté
Tourner la manette du robinet de gaz jusqu'à la position de distribution maximum, puis appuyer et maintenir enfoncé pendant environ 4÷5 secondes. Relâcher la manette et régler la flamme en tournant la manette jusqu'à obtenir l intensité souhaitée. Recommandation : Le dispositif d'allumage ne peut être actionné pendant plus de 15 . Si après ce laps de temps le brûleur ne s'est pas encore allumé, ou s'il s'est éteint accidentellement, attendre au moins 1 minute avant de répéter l opération. Choix du brûleur La symbologie estampée sur le bandeau au dessus des manettes (dessin fig.4) indique la correspondance entre manette et brûleur. Le choix du brûleur le mieux adapté dépend du diamètre et de la capacité des récipients (voir tableau). Il est important que le diamètre de la casserole soit adapté à la puissance du brûleur afin de ne pas en compromettre le haut rendement. Diamètre des casseroles RTE 753 SF Brûleur Auxiliaire gauche Auxiliaire droit Semi-rapide droit Semi-rapide gauche Triple couronne RTF 765 SF Diamètre minimum 60 mm (avec réduction) 60 mm (avec réduction) Diamètre maximum Brûleur Diamètre minimum Diamètre maximum 140 mm Auxiliaire 60 mm (avec réduction) 140 mm 160 mm 200 mm 100 mm 160 mm Semi-rapide anteriéur Semi-rapide postérieur 140 mm 100 mm 180 mm Rapide 200 mm 260 mm Triple couronne 160 mm 200 mm 200 mm 240 mm 240 mm 260 mm Adaptation aux différents types de gaz Au cas où il serait nécessaire d'adapter le plan de cuisson à un gaz différent de celui pour lequel il a été préparé, il faut remplacer les injecteurs. Si les injecteurs de rechange ne sont pas fournis en dotation, ils sont disponibles auprès des Centres d'Assistance. Le choix des injecteurs à remplacer devra être effectué en consultant le tableau des injecteurs. Les injecteurs sont identifiables par leur diamètre exprimé en centièmes de mm et estampé sur le corps des injecteurs. Remplacement des injecteurs Retirer les grilles du plan de cuisson ainsi que le chapeau du brûleur À l'aide d'une clé fixe, remplacer les injecteurs J (fig. 10) par ceux adaptés au gaz utilisé. Remonter les brûleurs Les brûleurs n'ont besoin d'aucun réglage de l'air primaire. Réglage du minimum Après avoir remplacé les injecteurs, allumer le brûleur et dégager la manette. Placer le robinet en position de minimum, insérer un tournevis à l'intérieur de la tige : visser pour diminuer la flamme, dévisser pour l'augmenter. (Fig. 10) Pour le gaz G30/G31, visser complètement la vis de réglage. Dans tous les cas, le résultat est celui d'une petite flamme homogène et régulière tout autour de la couronne du brûleur. Vérifier enfin qu'aucune extinction ne se produise en tournant rapidement le robinet de la position de maximum à celle de minimum. Dans le cas des brûleurs munis de sûreté, vérifier que la flamme lèche légèrement le thermocouple. Vérifier le bon réglage en laissant le brûleur allumé pendant quelques minutes. S'il s'éteint, augmenter le minimum.
Utilisation des grilles Les grilles du plan de cuisson ont été conçues pour faciliter et sécuriser l'emploi du produit. Nous conseillons de vérifier leur bon positionnement et bonne stabilité sur le plan de cuisson avant chaque utilisation. Vérifier aussi que les caoutchoucs d appui soient intacts et placés correctement. Grille pour petits récipients (Fig. 2) - Option Les récipients de petit diamètre doivent être posés uniquement sur la grille du brûleur auxiliaire (le plus petit) afin d'éviter qu'ils ne se renversent. Grille spéciale pour casseroles WOK (Fig. 3) Les récipients WOK (à fond concave) ne doivent être posés que sur la grille à triple couronne. Afin de ne pas causer de graves anomalies de fonctionnement au brûleur, nous vous recommandons de ne pas utiliser les casseroles wok sans cette grille spéciale et de ne pas l'utiliser pour les casseroles à fond plat. INSTRUCTIONS D'INSTALLATION Important ! Ces instructions s'adressent aux installateurs qualifiés. L appareil doit être installé correctement en conformité aux normes en vigueur. Toute intervention ne doit être effectuée que lorsque l appareil est débranché de toute source d'alimentation. INSTALLATION : L installation est à la charge de l'acheteur. Le Fabricant est exonéré de ce service. Toute intervention dérivant d'une installation erronée demandée au Fabricant est exclue de la garantie. En cas d'encastrement sur un meuble bas équipé de four, il faut adopter quelques mesures de précaution afin d'assurer une installation conforme aux normes en matière de prévention des accidents (CEI - UNI CIG). Il faut veiller particulièrement à ce que le câble électrique et le tuyau d'alimentation en gaz soient positionnés de sorte à ne pas entrer en contact avec les parties chaudes de l'enveloppe du four. En outre, si l'installation comprend un four sans ventilateur de refroidissement sous le plan de cuisson, il faut pratiquer des ouvertures dans le module d'encastrement pour garantir une bonne circulation d'air. Ces ouvertures doivent garantir une surface libre d'au moins 300 cm2 répartis comme illustré à la figure 8. Installation sur le top (plan du meuble bas) Le plan de cuisson peut être installé sur tous les meubles, pourvu qu'ils soient résistants à la chaleur (température minimum de 90°C). Les dimensions de la découpe à pratiquer sur le plan du meuble et les distances minimums entre les cloisons arrières, latérales et au-dessus de l appareil sont indiquées aux figures 5 et 6. Tenir compte que : Lorsque le plan de cuisson n'est pas couplé à un four, il est obligatoire d'installer un panneau de séparation entre le fond du plan de cuisson et le meuble sous-jacent, ceci à une distance minimum de 10 mm. En cas de couplement plan de cuisson/four, intercaler une division à une distance minimum de 15 mm tout en maintenant une aération comme spécifié à la fig. 8. Dans tous les cas, le branchement électrique des deux appareils doit être réalisé séparément, aussi bien pour des raisons électriques que pour en faciliter le retrait. Il est conseillé d'utiliser un four muni de refroidissement interne forcé.
Fixation du plan de cuisson La fixation au meuble du plan de cuisson doit être effectuée comme suit : Positionner le joint de scellage fourni en dotation le long du périmètre externe de la découpe pratiquée dans le meuble, en suivant le schéma indiqué à la fig. 5, de sorte que les extrémités des bandes soient parfaitement réunies sans se superposer. Installer bien centralement le plan de cuisson dans la découpe pratiquée sur le meuble. Fixer au meuble le plan de cuisson avec les brides fournies en dotation comme illustré fig. 7. Une bonne installation du joint de scellage offre une garantie absolue contre les infiltrations de liquide. Pièce d'installation et évacuation des produits de combustion L appareil doit être installé et mis en fonction dans des pièces adéquates et conformes aux lois en vigueur. L installateur doit se référer aux lois en vigueur en ce qui concerne la ventilation et l'évacuation des produits de combustion. Nous rappelons à ce propos que l'air nécessaire à la combustion est de 2m3/h pour chaque kW de puissance (gaz) installée. Pièce d'installation La pièce où est placé l appareil à gaz doit avoir une arrivée d'air naturelle, nécessaire à la combustion des gaz (normes UNI-CIG 7129 et 7131) L'arrivée d'air doit provenir directement d'une ou de plusieurs ouvertures pratiquées sur une section libre d'au moins 100 cm2 (A, fig.9) ; (au cas où l'appareil ne présenterait pas de soupape de sûreté, cette ouverture devrait avoir une section minimum d'au moins 200 cm2). Cette ouverture doit être construite de manière à ne pas obstruer, ni de l'intérieur ni de l'extérieur, et placée près du sol, préférablement du côté opposé à celui d'évacuation des produits de combustion. S'il est impossible de pratiquer les ouvertures nécessaires, l air nécessaire peut provenir d'une pièce adjacente ayant une ventilation adéquate, pourvu qu'il ne s'agisse pas d'une chambre à coucher, d'une pièce à risque de danger ou en dépression (UNI-CIG 7129). Évacuation des produits de combustion Les appareils de cuisson à gaz doivent évacuer les produits de combustion à travers des hottes reliées directement à des conduits de fumée ou directement à l'extérieur (fig. 9). S'il est impossible d'installer une hotte, il faut utiliser un électroventilateur appliqué à un mur externe ou à la fenêtre de la pièce. Cet électroventilateur doit avoir un débit tel à garantir un renouvellement d'air dans la cuisine d'au moins 3-5 fois son volume (UNI-CIG 7129). Composants illustrés fig. 9 A : Ouverture pour l'entrée d'air C : Hotte pour l'évacuation des produits de combustion E : Électroventilateur pour l'évacuation des produits de combustion Branchement à l'installation du gaz Avant l installation, contrôler que les conditions de distribution locale (nature et pression du gaz) ainsi que les réglages du plan de cuisson soient compatibles. Pour ceci, vérifier les caractéristiques reportées sur la plaque signalétique du produit apposée sur le plan de cuisson et illustrée sur ce manuel.
ATTENTION: Au cas où il serait nécessaire de remplacer le cable d'alimentation, assurez vous de respecter les codes-couleur suivants dans le branchement de chacun des fils: BLEU NEUTRE (N) MARRON PHASE (L) VERT-JAUNE TERRE ENTRETIEN Pour bien conserver le plan de cuisson, il faut le nettoyer régulièrement après chaque utilisation, ceci après l'avoir fait refroidir. Attention: Ne jamais retirer les manettes de leur logement. Ne pas utiliser nettoyeurs à vapeur et à pression. Parties émaillées Toutes les parties émaillées doivent être lavées en utilisant une éponge et de l'eau savonnée ou d'autres produits spécifiques non abrasifs. Après le nettoyage, essuyer soigneusement. Plan inox Le plan en acier inox doit être nettoyé avec un chiffon humide et des produits spécifiques disponibles dans le commerce. Après l'avoir rincé, essuyer si possible avec une peau de daim. Grilles Les grilles émaillées du plan de cuisson ont été conçues pour être lavées aussi au lave-vaisselle Dans la zone des brûleurs, la réduction en acier inox peut prendre une couleur bleuâtre à cause de la température. On peut en atténuer l'effet en utilisant les éponges ordinaires pour l'acier, disponibles dans le commerce. Brûleurs Les brûleurs, composés de deux pièces, peuvent être retirées et lavés avec des produis appropriés. Après le nettoyage, il faut les essuyer soigneusement et bien les replacer dans leur logement. Pour ce qui concerne l'allumage électrique, vérifier que l'électrode E (fig.12) soit toujours propre. Nettoyer la sonde T (fig.12) de manière à permettre un fonctionnement régulier de la soupape de sûreté. Aussi bien l électrode que la sonde doivent être nettoyées délicatement. Après le nettoyage, bien replacer les brûleurs dans leur logement. Pour éviter tout dommage à l'allumage électrique, éviter de l'utiliser en absence de brûleurs. MAINTENANCE Les appareils n'ont besoin d'aucune maintenance particulière, nous recommandons toutefois de les faire contrôler au moins une fois tous les deux ans. En cas de difficulté à tourner les manettes ou en cas d'odeur de gaz, fermer le robinet général et appeler l'assistance technique. Le robinet défectueux doit être remplacé avec sa garniture.
SERVICE D ASSISTANCE A LA CLIENTELE
Si vous ne pouvez pas identifier la cause d une anomalie : éteindre l appareil (ne pas le manipuler) et contacter le Service d Assistance. NUMERO DE SERIE DU PRODUIT: Où le trouver ? Il est important que vous communiquiez au Service d Assistance le code de votre produit et le numéro de série (un code de 16 caractères qui commence avec le numéro 3) ; celui-ci se trouve sur le certificat de garantie ou la plaque signalétique située sur l appareil. Ceci évitera des voyages inutiles des techniciens et permettra (ce qui est très important) d' économiser sur les frais de déplacement.
