Les filtres - Chargement de la vaisselle 22 Remplissage des produits 23-25 Le déroulement des programmes 26 Quelques conseils 27 Alimentation hydraulique et raccordement à la vidange 28-29 Identifications mineures sur le lave-vaisselle 30-31 ENTRETIEN 32-34

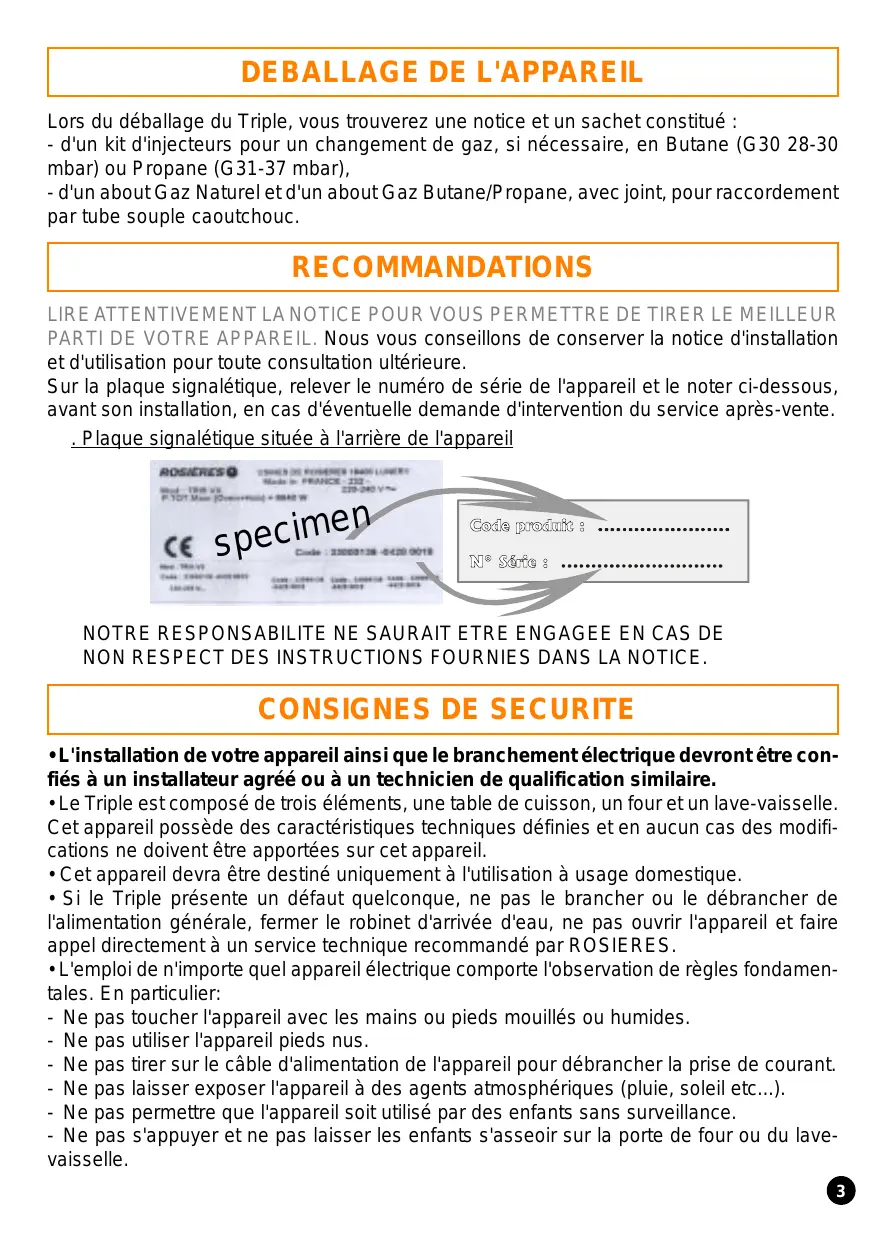

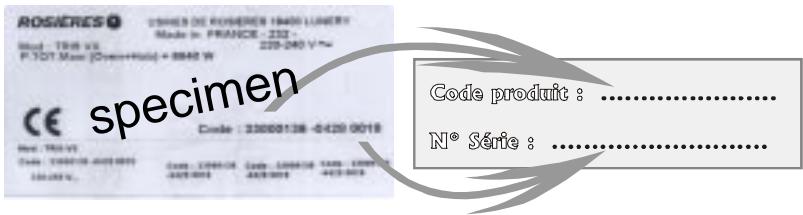

RECOMMANDATIONS LIRE ATTENTIVEMENT LA NOTICE POUR VOUS PERMETTRE DE TIRER LE MEILLEUR PARTI DE VOTRE APPAREIL. Nous vous conseillons de conserver la notice d'installation et d'utilisation pour toute consultation ultérieure. Sur la plaque signalétique, relever le numéro de série de l'appareil et le noter ci-dessous, avant son installation, en cas d'éventuelle demande d'intervention du service après-vente. . Plaque signalétique située à l'arrière de l'appareil
NOTRE RESPONSABILITE NE SAURAIT ETRE ENGAGEE EN CAS DE NON RESPECT DES INSTRUCTIONS FOURNIES DANS LA NOTICE.
• L'installation de votre appareil ainsi que le branchement électrique devront être confiés à un installateur agréé ou à un technicien de qualification similaire. • Le Triple est composé de trois éléments, une table de cuisson, un four et un lave-vaisselle. Cet appareil possède des caractéristiques techniques définies et en aucun cas des modifications ne doivent être apportées sur cet appareil. • Cet appareil devra être destiné uniquement à l'utilisation à usage domestique. • Si le Triple présente un défaut quelconque, ne pas le brancher ou le débrancher de l'alimentation générale, fermer le robinet d'arrivée d'eau, ne pas ouvrir l'appareil et faire appel directement à un service technique recommandé par ROSIERES. • L'emploi de n'importe quel appareil électrique comporte l'observation de règles fondamentales. En particulier: - Ne pas toucher l'appareil avec les mains ou pieds mouillés ou humides. - Ne pas utiliser l'appareil pieds nus. - Ne pas tirer sur le câble d'alimentation de l'appareil pour débrancher la prise de courant. - Ne pas laisser exposer l'appareil à des agents atmosphériques (pluie, soleil etc...). - Ne pas permettre que l'appareil soit utilisé par des enfants sans surveillance. - Ne pas s'appuyer et ne pas laisser les enfants s'asseoir sur la porte de four ou du lavevaisselle. 3
• Nous recommandons après chaque utilisation, un petit nettoyage de l'appareil, pour éviter l'accumulation des salissures et des graisses celles-ci recuiraient à chaque nouvel usage et se carboniseraient en dégageant une fumée et des odeurs désagréables. • Ne jamais utiliser de nettoyeur vapeur ou à haute pression pour le nettoyage de l'appareil. • Ne pas stocker de produits inflammables dans le Triple ; ils pourraient s'enflammer lors d'une mise en route involontaire de l'appareil. • Utiliser des gants thermiques de cuisine, pour enfourner ou pour retirer un plat du four. • Ne pas tapisser les parois du four avec des feuilles en aluminium ou des protections jetables du commerce. La feuille d'aluminium ou toute autre protection, en contact direct avec l'émail chauffé, risque de fondre et de détériorer l'émail du moufle. • Lorsque vous cuisinez avec des graisses ou de l'huile, prendre garde de toujours surveiller le déroulement de la cuisson car les graisses ou l'huile surchauffées peuvent s'enflammer rapidement. • Cet appareil n’est pas destiné à être utilisé par des personnes (notamment les enfants) incapables, irresponsables ou sans connaissance sur l’utilisation du produit, à moins qu’elles ne soient surveillées, ou instruites sur l’utilisation de l’appareil, par une personne responsable de leur sécurité. • Surveillez les enfants pour être sûr qu’ils ne jouent pas avec l’appareil. • Pour une bonne utilisation du couvercle (excepté TRIPLE avec dessus vitrocéramique), il est nécessaire de prendre les précautions suivantes : - Pendant l'utilisation du four, le couvercle doit être en position relevée. - Avant de refermer le couvercle, laisser refroidir toutes les parties chaudes. - Ne pas stocker sur le couvercle d'objets lourds ou métalliques. - Avant d'ouvrir le couvercle, s'assurer que tous les produits dus à un éventuel débordement soient retirés de la surface. • Le lave-vaisselle est conçu pour laver des ustensiles domestiques normaux. Les objets contaminés par de l'essence, de la peinture, des restes d'acier ou de fer, des produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés en machine. • A la fin du programme de lavage, l'eau résiduelle dans l'appareil ou sur la vaisselle, ne doit pas être consommée. • Si l'on veut se débarrasser d'un Triple, enlever le système de fermeture des portes pour que les enfants ne puissent pas s'enfermer dans l'appareil. • Cet appareil est fabriqué avec des matériaux recyclables pour permettre de les éliminer avec facilité. • S'assurer que l'appareil n'écrase pas le fil électrique d'alimentation. • L'utilisation de prises multiples et/ou rallonges est déconseillée et dégage le constructeur de toutes responsabilités. • Si le remplacement du câble d'alimentation s'avère nécessaire, l'opération doit être réalisée par le Service Après-vente. Le non respect des prescriptions énoncées ci-dessus peut compromettre la sécurité de l'appareil. 4
Dans ces conditions, il est impératif de confier cette tâche à un professionnel qui la réalisera conformément aux normes techniques en vigueur. Si malgré cette recommandation, le consommateur réalisait lui-même l'installation, les Sociétés Groupe Rosières et Usines de Rosières déclineraient toute responsabilité en cas de défaillance technique du produit entraînant ou non des dommages aux biens et/ou aux personnes. --------------------------------------------------------------------------------------------------------------------------INSTALLATION --------------------------------------------------------------------------------------------------------------------------• Avant installation, le technicien doit : . Vérifier la compatibilité entre l'appareil et l'installation gaz. Le Triple est réglé en usine pour le fonctionnement au gaz dont la nature est indiquée sur l'emballage et rappelée sur l'étiquette apposée sur l'appareil. Gaz Naturel G 20-20 mbar / G 25-25 mbar : gaz distribué par le réseau. . Effectuer, si nécessaire, le changement de gaz en adaptant les brûleurs gaz de table avec la mise en place des injecteurs appropriés qui assurent le débit nominal (page 6). • Pour l'installation, le technicien doit : Le Triple est de Classe 2 - Sous classe 1 ; les meubles juxtaposés à l'appareil ne doivent pas dépasser en hauteur le dessus du Triple. . Régler la mise à niveau du Triple par rapport au sol au moyen de pieds réglables livrés avec l'appareil. . Réaliser le raccordement gaz à l'installation en fonction du gaz distribué, page 7. . Raccorder électriquement le Triple en respectant les consignes citées en pages 8/9. . Si la nature du gaz a été modifiée, procéder au réglage du ralenti de chaque brûleur gaz comme indiqué en page 10. . Raccorder le Triple à l'alimentation hydraulique et à la vidange d'eau (se reporter page 28).
* et régler le ralenti du robinet de chaque brûleur de table, voir page 10.
Prendre une clé à pipe de "7" et dévisser les injecteurs, placés dans les corps de brûleurs. En fonction des indications mentionnées sur le tableau, placer les injecteurs correspondant au type de brûleur et au type de gaz distribué. Les visser à fond. Pour le remontage, replacer les têtes, chapeaux de brûleur et grilles.
1, 2 - les tubes souples et tuyaux flexibles à embouts mécaniques doivent être disposés de manière à ne pouvoir être atteints par les flammes, ni détériorés par les gaz de combustion, par les parties chaudes de l'appareil ou par les débordements de produits chauds. 3 - réservé uniquement pour des installations anciennes n'offrant pas d'autre possibilité de raccordement. 3 MOYENS DE RACCORDEMENT SONT POSSIBLES : • PAR TUYAU RIGIDE : raccorder directement à l'extrémité du raccord de rampe. • PAR PAR TUYAU FLEXIBLE A EMBOUT MECANIQUE Nous conseillons ce type de raccordement. Visser directement les écrous du flexible sur le raccord de rampe d'une part et sur le robinet d'arrêt de la canalisation d'autre part. Nous recommandons l'utilisation d'un tuyau flexible à embouts mécaniques du type VISSOGAZ (1) ou GAZINOX (1). Ce dernier a pour particularité d'avoir une durée de vie illimitée, ce qui assure une installation sûre et simple. (1) équipement vendu séparément chez votre revendeur électro-ménager. • PAR TUBE SOUPLE CAOUTCHOUC Nous déconseillons ce type de raccordement. A réserver uniquement sur les installations anciennes, n'offrant pas d'autre possibilité. Monter le tube souple sur l'emVisser l'about conforme (2) Butane/Propane bout d'une part et sur le détendeur ou sur la sortie robinet d'autre part. Naturel
7 . Le technicien doit, avant de procéder au raccordement, vérifier la tension d'alimentation indiquée au compteur, le réglage du disjoncteur, le calibre du fusible et la continuité de la terre de l'installation. . Le raccordement au réseau doit être effectué par une prise de courant avec prise de terre, ou par l'intermédiaire d'un dispositif à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm. Si l'appareil comporte une prise de courant, il doit être installé de telle façon que la prise de courant soit accessible. . Le fil de protection vert/jaune doit être relié aux bornes de terre, de l'appareil d'une part et de l'installation d'autre part. . Notre responsabilité ne saurait être engagée pour tout incident ou des conséquences éventuelles qui pourraient survenir à l'usage d'un appareil non relié à la terre, ou relié à une terre dont la continuité serait défectueuse. . Toute intervention se rapportant au câble d'alimentation doit impérativement être réalisée par le Service après-vente ou une personne de qualification similaire. Attention! L'efficacité de la sécurité est donc subordonnée à la mise à la terre correcte de l'installation. En cas d'absence d'un branchement efficace à la mise à la terre, il peut subvenir une légère dispersion de courant sur les parties métalliques de la machine, due à la présence d'un filtre antiparasite radio. TRIPLE 6 G et TRIPLE 6 M : le Triple est livré avec un câble d'alimentation permettant le raccordement exclusivement sous des tensions de 230 V entre phases ou entre phase et neutre. Raccorder à une prise de courant 10/16 ampères. TRIPLE 6 E - TRIPLE 6 V/1 : le Triple est livré sans câble d'alimentation. Il est équipé d'une plaque à bornes permettant de choisir le type de raccordement électrique approprié à l'installation. Le bornier est situé à l'arrière du Triple. Pour ouvrir le capot du bornier : . repérer les deux languettes situées sur les côtés, . placer la lame d'un tournevis à l'avant de chaque languette, enfoncer et presser , . soulever le capot. Bornier
. passer le cordon dans le serre-câble, . dénuder l'extrémité de chaque conducteur et les fixer sur les bornes, en respectant les repères et la mise en place des barrettes shunt comme indiqué sur le tableau de raccordement, et serrer le serre-câble. Exemple de raccordement en monophasé. 1- Mise en place des pontets
Lorsque l'opération de raccordement aux bornes de l'appareil est terminée, revisser le serre-câble et fermer le capot. TRIPLE 6 E TRIPLE 6 V/1
Pour accéder à la vis bipasse du robinet du brûleur de table, retirer les manettes du tableau de bord. a) en butane-propane : le réglage est obtenu en vissant à fond (sans forcer) la vis du bipasse dont l'orifice calibré assure le débit réduit. b) en gaz naturel : . Dévisser la vis bipasse d'un tour . . Remettre la manette, allumer le brûleur et le mettre au débit réduit. . Retirer la manette, visser la vis bipasse jusqu'à l'obtention d'une flamme réduite, restant stable lorsqu'on passe du plein feu à la position ralenti. . Replacer la manette.
Appareils conformes aux directives 90/396/CEE, 89/336/CEE, 73/23/CEE et 89/109/CEE.
EN à G ( peu économe) 50304 Fonction de chauffage utilisée pour la mesure
LE LAVE-VAISSELLE Consommation d'énergie
• Les flammes ne doivent pas dépasser la surface des récipients, sinon vous aurez un gaspillage de gaz. • Ne pas faire fonctionner un brûleur gaz avec un récipient vide. Attention : lorsque les brûleurs ne sont pas en service, le robinet d'alimentation générale doit être fermé. Les différents brûleurs : la table de cuisson est équipée de brûleurs de taille et de débit différents. Il faut savoir tirer parti des différences de puissance qui en résultent. • utiliser le plus puissant des brûleurs pour porter à ébullition, pour saisir les viandes, et en règle générale pour tous les aliments qui doivent cuire rapidement. • utiliser le brûleur de puissance intermédiaire pour les mijotages et les sauces. • utiliser le plus petit brûleur pour les casseroles de dimension réduite ou pour les mijotages. Pour une meilleure utilisation des brûleurs, nous vous recommandons d'utiliser des récipients de diamètre non inférieur à ceux indiqués ci-dessous : Ultra-rapide Ø22 cm, semi-rapide Ø12 cm, Rapide Ø16 cm, Auxiliaire Mijorose Ø10 cm UTILISATION : chaque brûleur est équipé d'une sécurité par thermocouple, elle permet la coupure automatique de l'alimentation en gaz du brûleur en cas d'extinction accidentelle de la flamme. • Ouvrir le robinet d'arrivée de gaz, • Un repère situé au-dessus de chaque manette permet de distinguer le foyer commandé. • Enfoncer et tourner la manette de commande du brûleur jusqu'au repère " ". C'est en maintenant la pression sur la manette que vous déclencherez les étincelles d'allumage. Continuer à appuyer sur la manette pendant quelques secondes pour armer la sécurité. • Régler la flamme en fonction du besoin pour votre cuisson. Entre les deux positions débit maximum et ralenti se trouvent toutes les allures intermédiaires. • Pour stopper la flamme du brûleur, positionner la manette sur la position "arrêt". Remarque : en l'absence de courant, il est possible d'allumer le brûleur avec une allumette tout en appuyant et en tournant la manette jusqu'au repère " ". 12
La plaque auto-protégée, repérable par un point rouge au centre, est commandée également par un commutateur 7 positions. Sa particularité, un thermostat interne coupe une partie de sa puissance en cas d'échauffement anormal, ex: fonctionnement à vide. Avant d'utiliser pour la première fois la plaque, la faire chauffer quelques minutes à vide à l'allure maximale pour permettre le durcissement du revêtement protecteur. UTILISATION : • Pour réussir les cuissons, démarrer à l'allure maximale "6" et ramener ensuite à une allure intermédiaire en tenant compte de la nature des mets et de leur volume. • Le voyant de mise sous tension s'allume lorsqu'une plaque est en fonctionnement. Les différentes allures de chauffe : les indications ci-dessous sont données à titre indicatif, l'expérience personnelle permettra d'ajuster les réglages selon la convenance. Positions
éviter les points de surchauffe sur lesquels les aliments attachent. • Veiller à ce que le fond des récipients soit sec : cette précaution évitera toute attaque de la plaque par l'humidité. • Utiliser des récipients d'un diamètre suffisant pour recouvrir entièrement la plaque sinon vous aurez une dépense inutile d'une partie de l'énergie et en cas de débordement, la plaque électrique sera très rapidement attaquée et difficile à entretenir (rouille, déchets ...). • Ne jamais laisser la plaque électrique fonctionner à vide : elle pourrait se déformer, ce qui ne permettrait plus d'avoir des résultats de cuisson satisfaisants. • Lorsque la plaque est chaude, éviter tout contact avec des récipients en matière plastique ou du papier aluminium. Attention : pendant son utilisation, la surface de la plaque devient obligatoirement chaude, il est donc conseillé d'éloigner les jeunes enfants.
• utiliser des récipients de bonne qualité à fond plat et épais. • veiller à ce que le fond des récipients soit sec. • utiliser des récipients d'un diamètre suffisant pour recouvrir entièrement le foyer. LE CHOIX DES RECIPIENTS Les informations suivantes vous aideront à choisir les récipients les mieux adaptés pour obtenir de bons résultats. Etiquettes indiquant la compatibilité du récipient avec la table vitrocéramique. Inox : conseillé. Spécialement bon avec fond "Sandwich". Le fond "Sandwich" allie les qualités de l'inox (aspect, durabilité et stabilité) avec les avantages de l'aluminium ou du cuivre (transmission de la chaleur et répartition uniforme). Aluminium : fond épais recommandé. Bonne conductivité. Attention : les résidus d'aluminium apparaissent quelquefois sous forme de traces sur la table, mais peuvent être enlevés s'ils sont nettoyés rapidement. L'aluminium de faible épaisseur ne doit pas être utilisé. Fonte / Vitrocéramique : Déconseillé. Bonne performance mais peut rayer la surface. Fond en cuivre : fond épais recommandé. Bonne performance, mais le cuivre peut laisser des traces qui peuvent apparaître comme des rayures. Elles peuvent être enlevées si la table est nettoyée rapidement. Cependant, ne pas laisser évaporer l'eau des récipients complètement, le métal surchauffé peut adhérer à la surface. Un récipient en cuivre surchauffé peut laisser des traces qui risquent de tacher définitivement la table. Porcelaine / Acier émaillé : bonne performance. Seulement avec fond plat, peu épais et lisse.
Les modifications structurelles maintiennent inaltéré les propriétés de résistance du verre aux températures élevées et améliorent la capacité de contrôle de la puissance distribuée. Avec le principe "coup de feu", on obtient une réduction du temps de cuisson pouvant aller jusqu'à 15% suivant le type de cuisson et les récipients utilisés.
• Chaque foyer vitrocéramique est relié à un voyant de chaleur résiduelle situé sur la table. Ce voyant s'allume dès que la température de surface est supérieure à environ 60°C. Il restera allumé même si le foyer est éteint, et ce tant que la surface du foyer n'est pas suffisamment refroidie. • Pour arrêter le foyer, ramener la manette correspondante sur la position "0". • Positions : ces quelques exemples vous sont donnés à titre indicatif. L'expérience personnelle permet ensuite d'adapter ces réglages aux goûts et aux habitudes de chacun.
• Ne pas faire glisser les casseroles sur la table. • Ne pas stocker d'objets lourds au dessus de la table, ils pourraient tomber et endommager la table. • Ne pas entreposer sur la table d'objets lourds quels qu'ils soient. • Ne pas utiliser la table de cuisson comme plan de travail. • Lorsque la surface vitrocéramique doit être utilisée, retirer du contact de la table tout récipient en matière plastique ou papier aluminium. Attention: durant le fonctionnement du foyer vitrocéramique, la surface du foyer devient obligatoirement très chaude, il est donc conseillé d'éloigner les jeunes enfants. 15
Grâce à son profil spécial, la grille reste à l'horizontale jusqu'en butée. Aucun risque de glissement ou de débordement du plat. Le plat récolte-sauce est destiné à recevoir le jus des grillades. Il n'est à utiliser qu'en mode Grilloir, et Tournebroche. Il est soit posé sur la grille, soit glissé dans les rails. Attention : en cuisson autre que les modes Grilloir et Tournebroche, le plat récolte-sauce doit être retiré du four. Ne jamais utiliser le plat récolte-sauce comme plat à rôtir, il en résulterait des dégagements de fumée, des projections de graisse et un encrassement rapide du four. Le tournebroche est équipé d'une broche avec poignée, de deux fourchettes et d'un support de broche. Pendant l'utilisation du four, les accessoires non utilisés doivent être retirés du four.
Il prend en charge la cuisson réalisée dans le four, pour une durée de 0 à 120 minutes, avec départ immédiat et arrêt automatique des fonctions du four. Lorsque le temps est écoulé, le minuteur coupe automatiquement tous les circuits électriques du four. Toutefois, il est possible d'utiliser le four sans afficher une durée. Dans ce cas, positionner la manette sur la position manuelle représentée par le symbole . Nota : pour indiquer un temps sur le minuteur, tourner la manette dans le sens horaire jusqu'à 120 minutes puis la ramener jusqu'au temps choisi.
TRES IMPORTANT : le four et le lave-vaisselle ne peuvent pas fonctionner simultanément. Penser à arrêter le lave-vaisselle avant de faire fonctionner le four.
Si le Triple est équipé d'un couvercle, ce dernier doit être en position "relevée" pendant l'utilisation du four. 16
• Convection naturelle : utilisation simultanée de la résistance de sole et de voûte. Fonction idéale pour toutes les cuissons à l'ancienne, pour saisir les viandes rouges, les rosbifs, gigots, gibiers, le pain, les papillotes, les feuilletages. Un préchauffage de 10 minutes est conseillé. Placer le mets à cuire dans son plat sur la grille porte-plats et positionner le tout sur le gradin du milieu. • Gril : utilisation de la résistance de voûte. C'est le succès assuré pour les grillades, les brochettes et les gratins. Un préchauffage de 5 minutes est nécessaire pour le rougissement de la résistance. • Tournebroche : utilisation de la résistance de voûte et du tournebroche qui permet la rotation du mets à cuire. Idéal pour retrouver les saveurs de la rôtisserie à l'ancienne. . Retirer du four tous les accessoires. . Poser le plat profond sur la sole. . Embrocher la pièce à cuire, bien centrée entre les deux fourchettes. . Poser la broche sur le support. . Glisser le support et la broche sur le deuxième gradin en partant du bas. L'extrémité de la broche se trouve alors en face de l'ouverture du carré d'entraînement. Enclencher la broche dans le carré d'entraînement. • Tournebroche et Convection naturelle : utilisation simultanée du tournebroche et de la convection naturelle. Cette fonction permet d'obtenir un gain de temps pour la cuisson. Conseil : poser la grille porte-plat sur la sole, en position inverse, rails vers le haut, et poser le plat récolte-sauce dessus.
• Tourner la manette de commande du four sur la fonction adaptée à votre cuisson et programmer une température :
Eviter d'utiliser des moules à pâtisserie brillants. Ils réfléchissent la chaleur et peuvent nuire à la cuisson des gâteaux. Si vos gâteaux dorent trop vite, recouvrez-les avec une feuille de papier sulfurisé ou de papier aluminium. Attention : utiliser la feuille d'aluminium dans le bon sens : la face brillante doit être face au gâteau. Dans le cas contraire, la chaleur se reflétera sur la face brillante et ne pénètrera pas à l'intérieur du plat. Eviter d'ouvrir la porte du four pendant les 20 à 25 premières minutes de cuisson : les soufflés, brioches, biscuits de Savoie, etc... retomberaient aussitôt. Pour contrôler la cuisson de vos pâtisseries, piquer le centre avec la lame d'un couteau. Si elle ressort bien sèche, votre gâteau est cuit. Arrêter la cuisson. Si la lame ressort humide ou avec quelques particules de gâteau collées dessus, continuer la cuisson mais en baissant légèrement le thermostat pour que la pâtisserie finisse de cuire sans brûler. Les températures ainsi que les temps de cuisson sont donnés à titre indicatif afin de faciliter la prise en main de l'appareil. L'expérience personnelle permet ensuite d'adapter ces réglages aux goûts et aux habitudes de chacun. Durée de préchauffage : . 20 minutes entre 210 et 230°C . 15 minutes entre 140 et 190°C . 10 minutes entre 65 et 115°C
Ouvrir la porte et appuyer sur la touche "Marche/Arrêt" ; les quatre voyants de sélection des programmes clignotent. Choisir un programme en appuyant sur la touche "Sélection des programmes", le voyant correspondant au programme choisi s'affiche (deux voyants pour le programme "Trempage"). Fermer la porte (après le signal sonore) le programme "C" se met en route automatiquement. UTILISATION DU LAVE-VAISSELLE Ouverture de la porte Saisir la poignée et ouvrir la porte. L'ouverture de la porte pendant le fonctionnement provoque immédiatement l'arrêt électrique de tous les organes de la machine. Pour un fonctionnement correct, ne pas ouvrir la porte avec le lave-vaisselle en fonctionnement. Fermeture de la porte Mettre en place le panier. Vérifier que le bras de lavage puisse tourner correctement et que casseroles ou plats ne gênent pas sa rotation. Fermer la porte et la bloquer avec une légère pression. Interrompre un programme ll n'est pas recommandé d'ouvrir la porte en cours de cycle notamment au milieu de celui ci ni durant le séchage final. De toute façon, l'appareil s'arrête automatiquement lorsque la porte est ouverte. Lorsque la porte est de nouveau fermée, le programme se poursuit automatiquement. 20
4 indicateurs lumineux clignotent. Le programme en cours s'annule. Une nouvelle sélection peut maintenant être faite. Avant de démarrer un nouveau programme, contrôler qu'il y a toujours de la lessive dans le compartiment. Si nécessaire, remplir le compartiment. Attention: si on ouvre la porte pendant que le lave-vaisselle est en cycle sèchage, un signal sonore intermittent retentit pour signaler que le cycle n'est pas encore fini. Fin du programme La fin du programme est signalée par un signal sonore. Lorsque la porte est ouverte, les 4 indicateurs lumineux de sélection de programmes commencent à clignoter. Désactiver la touche "Marche/Arrêt". Annulation du signal sonore Le signal sonore peut être désactivé de la manière suivante : . Appuyer sur la touche Marche/Arrêt. . Attendre que les voyants des programmes clignotent. . Dans les deux minutes suivant la mise en route du lave-vaisselle, maintenir appuyée la touche "Sélection des programmes" pendant 30 secondes (les voyants des programmes continuent à clignoter avec un signal sonore intermittent). . Relâcher la touche au moment où les deux premiers voyants de gauche s'affichent de manière fixe (pour indiquer que la sonnerie est active) et le signal sonore s'arrête. . Appuyer de nouveau sur le bouton "Sélection des programmes", les deux premiers voyants de gauche s'éteindront alors que les deux autres s'afficheront pour indiquer que la sonnerie est désactivée. . Attendre le signal sonore ; il indique que le réglage a été mémorisé. Pour réactiver la sonnerie, suivre la même procédure. Attention - Le lave-vaisselle du Triple est équipé d'un dispositif de sécurité anti-débordement, qui en cas d'anomalie, intervient en évacuant l'excès en eau. Avertissement anomalie Si pendant le déroulement d'un programme, il est nécessaire de vérifier un dysfonctionnement ou une anomalie, le voyant correspondant au cycle choisi (deux voyants pour le programme "Trempage") clignote de manière très rapide et un signal sonore retentit. Dans ce cas, éteindre le lave-vaisselle en appuyant sur la touche "Marche/Arrêt". Après avoir contrôlé que le robinet d'arrivée d'eau soit ouvert, que le tuyau d'évacuation ne soit pas plié, que le syphon ne soit pas obstrué ou les filtres bouchés, remettre en fonctionnement le programme choisi. Si l'anomalie se renouvelle, il sera nécessaire de contacter le Service Assistance Technique. Important ! Pour éviter le déclenchement intempestif du dispositif de sécurité anti-débordement, il est recommandé de ne pas remuer ou incliner le Triple pendant son fonctionnement. Au cas où il serait nécessaire de remuer ou d'incliner le Triple, s'assurer d'abord que le cycle de lavage est terminé et qu'il n'y a plus d'eau dans la cuve. La porte ne doit pas rester en position ouverte car cela pourrait occasionner des accidents. 21
- d'un gobelet central, qui retient les plus grosses particules des résidus. - d'une plaque qui filtre continuellement l'eau de lavage. - le microfiltre, installé sous la plaque, qui retient les particules des résidus encore plus petites, assurant ainsi une efficacité optimum. Il est nécessaire pour obtenir des résultats toujours satisfaisants d'inspecter et de nettoyer le groupe filtrant avant chaque lavage, en le passant sous un jet d'eau et éventuellement en s'aidant avec une petite brosse. Pour extraire le groupe filtrant, il vous suffit de saisir la poignée et de soulever le tout. Le gobelet central est simplement posé, pour faciliter l'opération de nettoyage. Le lave-vaisselle est équipé d'un microfiltre autonettoyant, la manutention est réduite et l'inspection du groupe filtrant peut être effectuée tous les 15 jours. Toutefois, il est conseillé de contrôler après chaque lavage que le gobelet central et la plaque ne soient pas engorgés. Attention : après avoir nettoyé les filtres, assurez-vous qu'ils soient fixés correctement, l'un dans l'autre, et que la plaque soit insérée parfaitement dans le fond du lave-vaisselle. Une remise en place incorrecte peut compromettre le fonctionnement de l'appareil. Important : ne pas utiliser le lave-vaisselle sans filtre. CHARGEMENT DE LA VAISSELLE Le panier du lave-vaisselle a été étudié pour permettre une grande possibilité de chargement afin de satisfaire toutes les exigences. Avant de placer la vaisselle dans la machine, enlever les déchets les plus gros (os, arêtes, peaux des fruits, etc...) afin d'éviter l'encrassement du filtre et de réduire l'efficacité du lavage. Le panier est étudié pour charger tous types de vaisselle. Attention ! les couteaux et autres ustensiles avec des parties pointues ou coupantes doivent être rangés avec les pointes en bas ou horizontalement. CHARGEMENT DES 6 COUVERTS (EN 50242) La disposition correcte est A - 6 verres B - 6 assiettes à dessert C- 6 soucoupes D- Petite coupe Eviter de placer dans le panier du lave-vaisselle des couverts avec manche en bois ou ayant des parties collées avec de la résine. 22
éléments nécessaires pour le lavage en machine et empêchent le bon fonctionnement du lave-vaisselle. Lavage normal Le bac pour le produit lessiviel est situé à l'intérieur de la porte. Le couvercle du bac doit être refermé avant chaque lavage, pour l'ouvrir appuyer sur le clip. A la fin de chaque lavage le couvercle reste ouvert pour la prochaine utilisation. La dose de détergent peut varier en fonction du degré de salissure et du type de lavage. Nous vous conseillons de verser 15 g. de détergent. Dans le cas où l'eau est dure ou en présence de salissure particulièrement tenace, mettre 25 g. de détersif. Après avoir verser le détersif dans le bac, refermer le couvercle. Puisque tous les détersifs ne sont pas identiques, consulter les instructions sur chaque emballage. Nous vous rappelons qu'une quantité insuffisante de détersif provoque un nettoyage incomplet, alors qu'une quantité trop importante ne serait qu'un gaspillage, et n'améliorait pas le nettoyage. Ne pas excéder les doses dans l'utilisation de détersif, afin de respecter la protection de l'environnement. Lavage fort Dans le cas de l'utilisation du programme fort, ajouter dans la machine une seconde dose de détersif, environ 15 gr. (1 cuillère à soupe). Cette dose doit être mise dans la partie incurvée de la porte du bac lorsqu'il est fermé (voir schéma). La quantité de détersif est fonction du type de poudre traditionnel. REMPLISSAGE DU PRODUIT DE RINÇAGE Le bac de produit de rinçage "B" se trouve à droite du bac lessiviel et a une contenance d'environ 130 ml. Ouvrir le volet et verser le liquide qui servira pour de nombreux lavage. Eviter de le faire déborder. Cet additif, qui est introduit automatiquement pendant la dernière phase de rinçage, favorise un séchage rapide en évitant ainsi la formation de taches blanchâtres. Utiliser des produits adaptés pour le lavage en machine. Pour contrôler le niveau du produit, contrôler le voyant "A" placé entre les deux bacs. PLEIN - Reflet sombre
La teneur en calcaire dans l'eau se manifeste soit par la présence d'incrustations, soit par le degré de séchage. C'est pourquoi il est important de régler le débit du produit de rinçage pour obtenir des prestations optimales. Dans le cas où la vaisselle présente des dépôts à la fin du cycle de lavage, diminuer le réglage d'une position. Dans le cas où la vaisselle présente des marques ou auréoles blanchâtres, augmenter le réglage d'une position. REMPLISSAGE DU SEL Le lave-vaisselle est pourvu d'un adoucisseur qui dépure l'eau du calcaire pouvant l'incruster et l'endommager. Sur le fond de la machine se trouve le bac à sel pour la régénération de l'appareil de décalcification. La masse filtrante de l'installation de dépuration doit être réactivée par du sel de régénération pour les adoucisseurs des machines à laver la vaisselle ; ce sel est vendu en pastille ou en granulés. Si vous êtes dépourvus de ce sel, vous pouvez utiliser du gros sel de cuisine ne contenant pas de liants calcaires. Si vous utilisez du sel de cuisine, faire l'essai suivant : verser une demi-cuillère de sel dans un verre d'eau, si l'eau reste limpide ce sel peut être utilisé dans l'adoucisseur. Des liants calcaires troubleraient l'eau et provoqueraient l'obturation de l'installation de dépuration. Pour introduire le sel, dévisser le bouchon du bac qui se trouve dans le fond du bac. Pendant l'opération de remplissage un peu d'eau débordera : continuer à verser le sel jusqu'à ce que le bac à sel soit plein (mélanger à l'aide d'une cuillère). Après cette opération nettoyer le filetage en enlevant les résidus de sel : revisser le bouchon. Si vous n'avez aucun lavage à faire immédiatement, mettre en route le programme "Trempage" (Eco + rapido, deux Leds) de façon à ce que la solution saline ayant débordée soit vidangée. Le bac a une capacité de 1,5 kg de sel, et pour une utilisation efficace de l'appareil, il est nécessaire de le remplir tous les 35 lavages. Important : Ce n'est qu'au cours de la phase d'installation de la machine à laver la vaisselle qu'il faudra, après avoir rempli complètement le bac à sel, ajouter de l'eau jusqu'à ce qu'elle déborde du bac.
L'adoucisseur d'eau peut traiter l'eau dont la dureté s'élève jusqu'à 60°Fh (Graduation française) ou 33°Dh (Graduation germanique) et ce à partir de 5 niveaux de réglage. Les positions de réglage de l'adoucisseur d'eau sont indiquées dans le tableau suivant: Dureté de l’eau

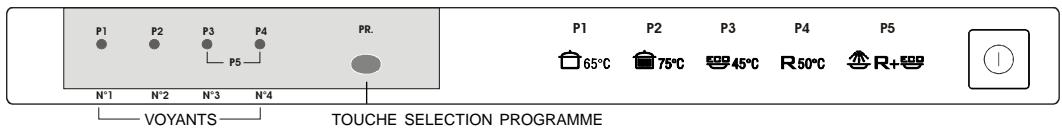

Pour régler la position de l'adoucisseur d'eau en fonction du degré de dureté de votre eau, procéder comme suit : ouvrir la porte, appuyer sur la touche Marche/Arrêt, dans les deux premières minutes, il faut appuyer sur le bouton "Sélection des programmes", pendant au moins 10 secondes, après cela les trois voyants en partant de la gauche s'affichent de manière continue pendant 3 secondes. Le voyant faisant référence au niveau de la dureté de l'eau pré-reglé clignote, les pressions successives du bouton déterminent les différents niveaux de dureté de l'eau (voir tableau).
Opérations à réaliser

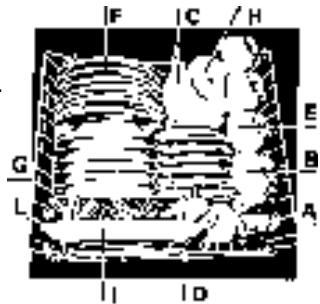

1) Ranger la vaisselle avec l'ouverture retournée vers le bas. 2) Si possible éviter que les pièces de la vaisselle soient en contact, un rangement correct vous donnera de meilleurs résultats. 3) Avant de disposer la vaisselle dans la machine, retirer les restes de viande ou de légume, résidus de café, pelures de fruits, cendres de cigarette etc..., qui pourraient obturer les filtres et les orifices du bras de lavage. 4) Après avoir rangé la vaisselle, vérifier que le bras de lavage rotatif puisse tourner librement. 5) Casseroles et autres plats peuvent présenter des résidus très attachés ou brûlés, ils devront être mis auparavant à tremper dans de l'eau avec des détersifs. 6) Pour un parfait lavage de l'argenterie, il est nécessaire de : - la rincer après usage, surtout si elle est imprégnée de mayonnaise, oeuf, poisson, etc... - ne pas l'asperger de détersif - ne pas la mettre en contact avec d'autres métaux. QUE FAIRE SI ... Pour introduire de la vaisselle à laver quand l'appareil est en phase intermédiaire de lavage, tirer la poignée. Après la fermeture de la porte, le lave-vaisselle reprend son cycle lavage. Il est préférable de se rappeler que toute la vaisselle n'est pas adaptée pour être lavée dans un lave-vaisselle. Il est déconseillé d'introduire des pièces en plastique moulé ou des couverts avec poignée de bois ou de plastique. Certaines décorations ont tendance à s'estomper, il est par conséquent conseillé d'effectuer plusieurs fois le lavage en machine d'une seule pièce et c'est seulement après être certain qu'elle ne se décolore pas qu'il est possible d'effectuer le chargement total. Pour les couverts en argent : ils peuvent être lavés au lave-vaisselle avec d'excellents résultats à condition qu'ils ne soient pas en contact avec des couverts en acier. Les placer séparément dans le panier pour éviter qu'il y ait une réaction chimique entre eux. IMPORTANT : Quand vous achetez de la nouvelle vaisselle, assurez-vous qu'elle soit adaptée pour le lavage en lave-vaisselle. Après chaque lavage, fermer le robinet d'alimentation d'eau pour isoler le lave-vaiselle de l'installation hydraulique, et arrêter le fonctionnement de la machine. APRES L'UTILISATION Si le lave-vaisselle doit rester fermer pendant un certain temps, nous vous conseillons de suivre les indications suivantes : 1 - exécuter un programme de lavage sans vaisselle mais avec un détersif pour dégraisser le lavevaisselle. 2 - enlever la prise. 3 - fermer le robinet d'alimentation d'eau. 4 - remplir le bac de produit de rinçage 5 - laisser la porte légèrement ouverte. 6 - laisser l'intérieur de la machine propre. 7 - si la machine a été laissée dans une ambiance où la température était inférieure à 0°C, l'eau résiduelle dans le bac peut geler. Aussi, il est conseillé de porter la température ambiante au-dessus de 0°C et attendre environ 24 heures avant de réactiver la machine.

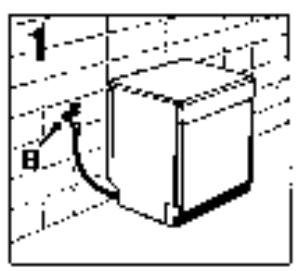

à condition que cette dernière ne dépasse pas 60°C. La pression hydraulique fonctionne avec une pression minimum de 0,08 Mpa et 0,8 Mpa. Pour une pression inférieure à 0,08 Mpa demander conseil auprès du service assistance technique. Il est nécessaire que l'installation soit équipée d'un robinet pour permettre l'isolation de la machine lorsque celle-ci n'est pas en fonctionnement (fig. 1). Le lave-vaisselle est muni d'un tuyau pour l'alimentation en eau se terminant par un collier fileté de 3/4'' (fig. 2). Le tuyau d'entrée "A" doit être vissé à un robinet d'eau "B" de 3/4" et s'assurer que l'embout soit bien serré. L'appareil doit être relié à l'arrivée d'eau exclusivement avec le tuyau fourni. Ne pas utiliser un ancien tuyau. Au cas où l'eau présente des résidus calcaires ou sablonneux, il est conseillé de demander auprès du service Assistance Technique, le filtre accessoire art. 9226085 (fig. 3). Le filtre "D" doit être placé entre la prise 3/4" "B" et le tuyau d'entrée d'eau "A", en ne pas oubliant d'y ajouter le joint "C". Si la machine doit être raccordée à une nouvelle tuyauterie ou rester inutilisée pendant un certain temps, il est conseillé de faire couler l'eau pendant quelques minutes avant de visser le tuyau d'alimentation. Dans un tel cas, éviter que le dépôt de sable ou de rouille n'obture le filtre d'entrée d'eau.

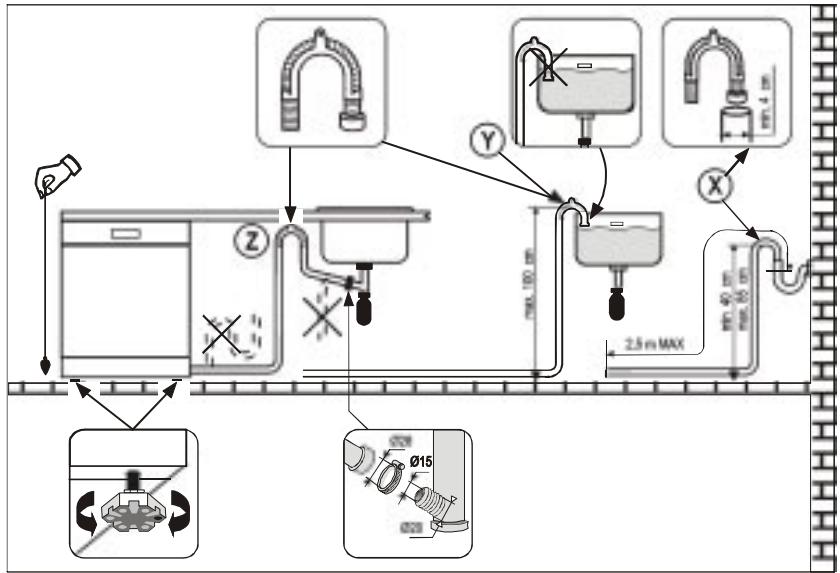

Pour la vidange, introduire le tuyau dans l'installation de vidange, en prenant soin de ne pas le plier, car l'écoulement des eaux s'en trouverait perturbé (fig. 4y). Le tuyau de vidange doit avoir un diamètre intérieur au moins de 4 cm et doit être placé à une hauteur minimum de 40 cm. Pour éviter les odeurs, il est conseillé de placer un siphon (fig. 4x). Si nécessaire, il est possible de rallonger le tuyau de vidange jusqu'à 2,6 m en le maintenant cependant à une hauteur maximum de 85 cm du sol. Dans ce cas, il sera nécessaire de contacter le Service Assistance Technique. 28
Pendant l'installation de la machine, vérifier que le tuyau d'alimentation et de vidange ne soient pas pliés. Si nécessaire, contacter le Service Assistance Technique.
Si votre lave-vaisselle ne fonctionne pas, avant d'appeler votre revendeur faire les contrôles suivants:
La rallonge du tuyau de vidange
Consulter un technicien qualifié air 4 - La machine vidange en permanence
électroniques sans afficheur : les indicateurs lumineux "eco" et "n°1" avec un signal sonore audible
Réduire la quantité de lessive
La plaque filtrante et le filtre sont bouchés par des impuretés
L'extrémité du tuyau de vidange est plongée dans l'eau La lessive n'est pas bien dosée, est ancienne ou durcie Le bouchon du récipient du sel ne ferme pas bien Le programme de lavage choisi est trop faible Vaisselle du panier intérieur mal lavée 8 - Présence de tâches blanches L'eau d'alimentation est particulièrement dure sur la vaisselle
L'extrémité du tuyau de vidange ne doit pas toucher l'eau de vidange Augmenter la dose en fonction de la quantité de saleté ou remplacer le produit Le visser à fond Choisir un programme plus énergique Libérer la touche 1/2 charge Contrôler le niveau du sel et du produit de rinçage et régler le dosage, si l'anomalie persiste,
• Ne jamais utiliser de produits abrasifs, d'éponges métalliques ou d'objets tranchants pour le nettoyage du Triple. • N'utiliser que de l'eau savonneuse ou des produits liquides ammoniaqués.
• LES BRÛLEURS GAZ : pour l'entretien régulier, il est conseillé de retirer tous produits graisseux ou carbonisés avec des produits ammoniaqués ou produits d'entretien du commerce, non abrasifs. Ne pas plonger les chapeaux de brûleur dans l'eau froide immédiatement après leur utilisation afin d'éviter qu'un choc thermique ne provoque la rupture de l'émail. Pour conserver l'aspect d'origine des corps de brûleur, utiliser un produit détergent non abrasif, rincer puis sécher efficacement. Si les orifices sont encrassés, les brosser à l'eau savonneuse, rincer puis sècher. Au moment du remontage de chacun des éléments, s'assurer que chacun d'entre eux soit bien essuyé. Veiller au bon repositionnement de chaque élement avant de réutiliser la table de cuisson. • Attention : Ne pas laisser s'infiltrer de l'eau à l'intérieur des brûleurs gaz. • LE COUVERCLE : nettoyer simplement à l'eau savonneuse lorsque l'appareil est froid, rincer et essuyer avec un chiffon propre et sec. Avant d'ouvrir le couvercle, s'assurer que tous les produits dus à un éventuel débordement soient retirés de la surface. • LA PLAQUE ELECTRIQUE : ne pas utiliser de produits abrasifs. Après chaque utilisation, essuyer le revêtement protecteur avec un chiffon gras. La plaque doit toujours rester sèche, ou légèrement graissée si elle n'est pas utilisée pendant un certain temps. En cas de présence de rouille, l'emploi d'une toile émeri fine, par exemple, est conseillé pour retirer la rouille. Passer ensuite un produit rénovateur, disponible dans le commerce. • LA SURFACE VITROCERAMIQUE : Eviter d'employer une éponge trop humide. Il est recommandé de tenir à l'écart du plan de cuisson toute ce qui est susceptible de fondre tels que les objets en matière plastique, sucre ou produits à forte teneur en sucre. Entretien : . disposer quelques gouttes d'un produit nettoyant spécifique pour la surface verre ou vitrocéramique selon la table. . frotter en insistant sur les parties tachées, s'il en existe, à l'aide d'un chiffon doux ou d'un papier essuie-tout légèrement humide. . essuyer avec un chiffon doux ou papier essuie-tout sec jusqu'à ce que la surface soit nette. 32
. essuyer avec un chiffon doux ou un papier essuie-tout sec jusqu'à ce que la surface soit nette. . Répèter l'opération si nécessaire. L'utilisation de la lame de rasoir ou du racloir ne peut endommager la surface si un angle de 30° est respecté. Ne pas la laisser à la portée des enfants.
S'assurer que la surface soit propre avant de réutiliser la table. Pour enlever les traces d'eau et de calcaire, attendre le refroidissement complet de la table et utiliser quelques gouttes de vinaigre blanc ou jus de citron. Pour terminer rincer, essuyer à l'aide d'un papier absorbant puis appliquer quelques gouttes de produit spécifique. Rincer et essuyer. • ECLAIRAGE DU FOUR L'ampoule située dans le four est d'un type spécial, résistant aux très hautes températures : 230 V~ - Culot E 14 - 15 W - Température 300°C mini. Remplacement de l'ampoule de four : avant toute opération de remplacement, déconnecter l'appareil de l'alimentation électrique et attendre le refroidissement des parties chaudes. Pour la remplacer, dévisser le cache-verre de protection, retirer l'ampoule défectueuse et la remplacer, et revisser le cache-verre de protection. • LES ACCESSOIRES La grille : ne pas nettoyer ces accessoires avec un produit abrasif. Nettoyer simplement avec une éponge et de l'eau chaude légèrement savonneuse, puis la rincer avec de l'eau claire et sècher. Le plat récolte-sauce : après une grillade, retirer le plat récolte-sauce du four. Prenez soin de reverser les graisses dans un récipient. Laver et rincer le plat dans de l'eau très chaude, avec une éponge imbibée de produit lessiviel. Si les aliments restent collés, le faire tremper dans de l'eau additionné d'un détergent, et rincer. Ne jamais replacer le plat récolte-sauce encrassé dans le four. • LE VERRE DE PORTE DU FOUR Essuyer à la fin de chaque cuisson le verre à l'aide d'un papier absorbant. Si les projections sont importantes, le nettoyer avec une éponge et de l'eau chaude légèrement savonneuse, puis le rincer avec de l'eau claire et sècher. • LE JOINT PORTE DE FOUR En cas de grosses salissures, nettoyer le joint de four avec une éponge légèrement humidifiée. 33
Lors du remontage, veiller à bien repositionner les articulations ; une encoche située sous ces dernières vous permettra de placer les articulations correctement. Après remise en place de la porte sur ses supports, replacer les crochets des articulations dans leur position initiale.
(DEEE). En vous assurant que ce produit est correctement recyclé, vous participez à la prévention des conséquences négatives sur l'environnement et la santé publique qui pourrait être causé par une mise au rebut inappropriée de ce produit. Le symbole sur ce produit indique qu'il ne doit pas être traité comme un déchet ménager. Il doit être rapporté jusqu'à un point de recyclage des déchets électriques et électroniques. La collecte de ce produit doit se faire en accord avec les réglementations environnementales concernant la mise au rebut de ce type de déchets. Pour plus d'information au sujet du traitement, de la collecte et du recyclage de ce produit, merci de contacter votre mairie, votre centre de traitement des déchets ou le magasin où vous avez acheté ce produit.
