TS312S - Haut-parleur ALTO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur amplifié de la série TS3
Modèle	TS312S
Marque	Alto Professional
Dimensions (approx.)	376 x 330 x 391 mm (14,8 x 13,0 x 15,4 po)
Poids (approx.)	17,3 kg (38,1 lb)
Alimentation	Secteur (câble d'alimentation inclus)
Entrées audio	2 entrées combo XLR/TRS (6,35 mm) pour sources ligne ou micro
Sortie audio	1 sortie XLR Mix Out pour relier une autre enceinte
Réglages	Volume individuel par entrée, commutateur Contour (+3 dB basses/hautes), interrupteur de mise à la terre
Témoins lumineux	Alimentation (marche), Signal/Limit (vert fixe/clignotant, rouge si limitation)
Protection	Limiteur de crête électronique (LED rouge)
Fonctions principales	Reproduction sonore amplifiée pour sonorisation, spectacle, diffusion
Montage	Embase pour pied de type trépied (respecter les consignes de sécurité)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec ; ne pas exposer à l'humidité
Sécurité	Ne pas utiliser avec la grille retirée ; vérifier le support ; éviter une exposition prolongée à des niveaux sonores élevés
Pièces détachées et réparabilité	Fusible remplaçable (soulever la languette) ; consulter le support technique pour toute réparation
Contenu de la boîte	Haut-parleur, câble d'alimentation, guide d'utilisation, consignes de sécurité et garantie
Informations générales	Notice complète disponible au format PDF sur altoprofessional.com

FOIRE AUX QUESTIONS - TS312S ALTO

Comment brancher un microphone sur l'enceinte TS312S ?

Utilisez un câble XLR ou TRS 6,35 mm pour relier le microphone à l'une des entrées (INPUT 1 ou 2). Réglez le volume au minimum avant de connecter, puis ajustez progressivement. Pour un micro à condensateur nécessitant une alimentation fantôme, utilisez une alimentation externe avant l'enceinte.

Comment régler le volume correctement ?

Tournez le bouton Volume au minimum avant de brancher la source. Pour une source ligne (console, lecteur), ne dépassez généralement pas 0 dB. Pour un micro, vous pouvez utiliser toute la rotation. Surveillez le témoin LIMIT : s'il s'allume en rouge, baissez le volume pour éviter d'endommager l'enceinte.

Que signifient les témoins lumineux ?

Le témoin SIGNAL (vert) clignote ou reste allumé en présence d'un signal audio. Le témoin LIMIT (rouge) s'allume lorsque le limiteur de crête est actif : si le rouge persiste, diminuez le volume de la source.

Comment utiliser le commutateur Contour ?

Enfoncer le commutateur Contour accentue les basses et les hautes fréquences de +3 dB. Relâché, le son est plus plat, idéal pour une reproduction neutre ou pour optimiser la puissance de sortie.

Comment monter l'enceinte sur un pied ?

Placez l'embase de l'enceinte sur un pied adapté (type trépied). Vérifiez que le pied supporte le poids de l'enceinte (environ 17,3 kg) et qu'il est stable sur une surface plane. Déployez complètement les pieds et éloignez les câbles pour éviter les chutes.

Puis-je utiliser l'enceinte à l'extérieur ?

Oui, mais soyez prudent par vent fort. Il est conseillé de stabiliser le pied avec des poids supplémentaires (sacs de sable). Ne fixez pas de bannières ou objets pouvant prendre au vent.

Comment réduire les bruits de ronflement ?

Utilisez le commutateur Mise à la terre (GROUND) situé sur le panneau arrière. Enfoncez-le pour réduire les parasites ou ronflements provenant de la masse.

Comment relier deux enceintes TS312S entre elles ?

Branchez la sortie Mix Out de la première enceinte à l'entrée 1 de la seconde à l'aide d'un câble XLR. Les deux enceintes diffuseront alors le même signal mono combiné.

Que faire si le fusible est endommagé ?

Débranchez l'enceinte et soulevez la languette au-dessus de l'entrée d'alimentation pour remplacer le fusible. Utilisez un fusible de calibre approprié (indiqué sous l'entrée). Ne jamais utiliser un fusible de calibre différent.

Quels types de câbles sont recommandés ?

Utilisez des câbles XLR ou TRS 6,35 mm de bonne qualité pour les connexions audio. Pour l'alimentation, utilisez uniquement le câble fourni. Évitez les câbles endommagés.

MODE D'EMPLOI TS312S ALTO

TS308 TS312 TS310 TS315

User Guide

English (3 - 8)

Guía del usuario

Español (9 - 14)

Guide d'utilisation

Français (15 - 20)

Guida per l'uso

Italiano (21 - 26)

Benutzerhandbuch

Deutsch (27 - 32)

Guide d'utilisation (Français)

Présentation

Merci d'avoir fait l'acquisition du haut-parleur de la série TS3. Chez Alto Professional, la performance et la fiabilité sont aussi importantes pour nous qu'ils le sont pour vous. C'est pourquoi nous concevons nos produits avec une seule chose en tête — faire de votre performance la meilleure qui soit.

Contenu de la boîte

Haut-parleur de la série TS3

Câble d'alimentation

Guide d'utilisation

Consignes de sécurité et informations concernant la garantie

Assistance

Pour les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc) et l'enregistrement du produit, veuillez visitez le site altoprofessional.com.

Pour de plus amples informations, visitez altoprofessional.com/support.

Consignes de sécurité importantes

Veuillez noter : Alto Professional et inMusic ne sont pas responsables de la mauvaise utilisation de leurs produits ou de l'utilisation faite de ces informations. Alto Professional et inMusic ne sont pas responsables de la mauvaise utilisation de leurs produits causés par le non-respect des procédures d'entretien et d'inspection. Veuillez également consulter le guide des consignes de sécurité et informations concernant la garantie inclus.

Caution : Afin de réduire le risque de décharge électrique, veuillez ne pas brancher le haut-parleur de la série TS3 à une prise secteur lorsque la grille est retirée.

Montage sur support

• Toujours installer des haut-parleurs conformément aux codes de l'électricité et du bâtiment en vigueur.
• Installer le haut-parleur en tenant compte de son poids maximal. Vérifier les spécifications du support ou du pied pour faire en sorte qu'il peut supporter le poids du haut-parleur. Observer toutes les consignes de sécurité spécifiées par le fabricant.
• Ne pas monter plusieurs haut-parleurs sur le même support ou le même pied.
• Toujours vérifier que le support ou le pied est sur une surface plane, stable et au niveau. Déployer entièrement les pieds des supports de style trépied et vérifier qu'ils ne présentent pas un risque de trébuchement.
• Vérifier le support (ou pied et la quincaillerie) avant chaque utilisation et ne pas utiliser de l'équipement avec des pièces usées, endommagées ou manquantes.
• Faire preuve de prudence lorsqu'utilisé à l'extérieur dans des conditions venteuses. Il peut être nécessaire de placer un poids supplémentaire (p. ex., des sacs de sable) sur la base du support afin d'améliorer sa stabilité. Ne pas fixer de bannières ou autres objets similaires au système de haut-parleur. Ces objets pourraient prendre dans le vent et renverser le système.
• À moins d'être certain de pouvoir gérer le poids du haut-parleur, demander à une autre personne de vous aider afin de le placer sur le support ou le pied.
• Toujours s'assurer que les câbles sont tenus éloignés des artistes, de l'équipe de production et du public afin qu'ils ne puissent trébucher sur le câble et faire tomber le haut-parleur de son support.

Niveau sonore

L'exposition aux niveaux extrêmement élevés de bruit peut causer une perte d'audition permanente. Le comité de santé et de sécurité au travail des États-Unis (OSHA) a établi des durées d'exposition acceptables pour certains niveaux de bruit. Selon la OSHA, une exposition à des niveaux de pression acoustique (NPA) au-dessus de ces limites peut avoir comme conséquence une perte d'audition. Lors de l'utilisation d'équipement capable de générer des niveaux de pression acoustique élevés, il faut prendre des mesures afin de protéger son ouïe lorsque cette unité est en fonction.

Heures par jour	NPA (dB)	Exemple
8 90	Petite salle de spectacle
6	92	Train
4	95	Rame	de
3 97	Moniteurs de table à niveaux élevés
2 100	Concert de musique classique
1,5	102	Riveteuse
1	105	Usine	de
0,5	110	Aéroport
moins de 0,25	115	Concert rock

Démarrage

Commande volume

La gamme d'enceintes TS3 prend en charge des sources à niveau ligne et à niveau microphone. Avant de relier votre source audio, réglez le bouton Volume au minimum (complètement à gauche).

Source audio à niveau ligne

Lors de l'utilisation d'une source audio comme une console de mixage, un lecteur CD/MP3 ou un préamplificateur, utilisez la bande indicatrice du niveau externe Line.

Si la DEL Signal Limit s'allume, n'augmentez plus le réglage du bouton Volume, car cela pourrait endommager l'enceinte TS3.

○ SIGNAL LIMIT

Dans la plupart des cas, vous n'aurez pas à régler le volume au-delà de 0 dB.

Si le signal audio de votre source est exceptionnellement faible, vous pouvez augmenter le réglage du bouton Volume au-delà de 0 dB, en veillant à ce que l'indicateur limiteur de crête ne s'allume pas (comme expliqué ci-dessus).

Source audio à niveau microphone

Important : Lors de l'utilisation d'un instrument avec préamplificateur actif, traitez l'instrument comme une source audio à niveau ligne (comme expliqué ci-dessus).

Lors de l'utilisation d'une source audio comme un microphone ou un instrument, utilisez la bande indicatrice du niveau interne Mic.

Puisque le niveau microphone et instrument est généralement inférieur au niveau ligne, vous pouvez utiliser la pleine rotation du bouton Volume.

Lorsque vous augmentez le réglage du bouton Volume, surveillez l'indicateur limiteur de crête. Si la DEL Signal Limit s'allume, n'augmentez plus le réglage du bouton Volume, car cela pourrait endommager l'enceinte TS3.

Exemples

Les éléments qui ne figurent pas dans la section Présentation > Contenu de la boîte sont vendus séparément.

Remarque : Ces exemples montrent les panneaux arrière des enceintes TS310, TS312 et TS315, cependant chacun des quatre modèles de la série TS3 dispose de la même entrée et sortie.

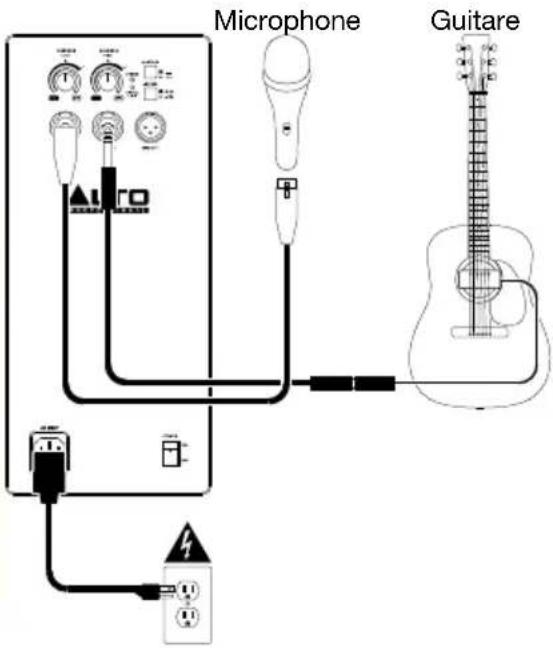

Exemple A : Une enceinte

Branchez un microphone électrodynamique à l'entrée 1 à l'aide d'un câble XLR ou TRS 6,35 mm. Branchez une guitare avec micro actif à l'entrée 2 à l'aide d'un câble TS ou TRS 6,35 mm. Pour l'entrée 2, veillez à ce que le bouton Volume ne soit pas réglé au-delà 0 dB.

Remarque : Lors de l'utilisation d'un haut-parleur de la série TS3 avec une guitare, nous vous recommandons d'en utiliser une avec micros actifs plutôt qu'avec micros passifs. Si vous utilisez une guitare avec micros passifs, branchez-la à un préampli externe ou à une boîte d'entrée directe (DI), et branchez la sortie à niveau ligne au haut-parleur.

Aussi, pour le haut-parleur de la série TS3, nous vous recommandons d'utiliser des micros électrodynamiques plutôt que des microphones à condensateur. Si vous utilisez un microphone qui nécessite une alimentation fantôme de +48V, nous vous recommandons de le brancher à une alimentation fantôme externe avant de le brancher au haut-parleur.

Exemple B : Deux enceintes

Branchez les sorties principales de votre console de mixage aux entrées des enceintes TS3. Veuillez vous assurer que les sélecteurs d'entrée des enceintes soient réglés sur ligne (Line). Veillez à ne pas régler les boutons Volume au-delà de 0 dB.

Conseil : Pour transmettre le même mix aux deux haut-parleurs de la série TS3, raccorder les canaux de votre console de mixage, contrôleur, etc., aux entrées 1 et 2 d'un des haut-parleurs, puis raccorder la sortie Mix de cet haut-parleur à l'entrée 1 de l'autre haut-parleur. Les deux haut-parleurs de la série TS3 émettront alors des mix combinés en mono identiques.

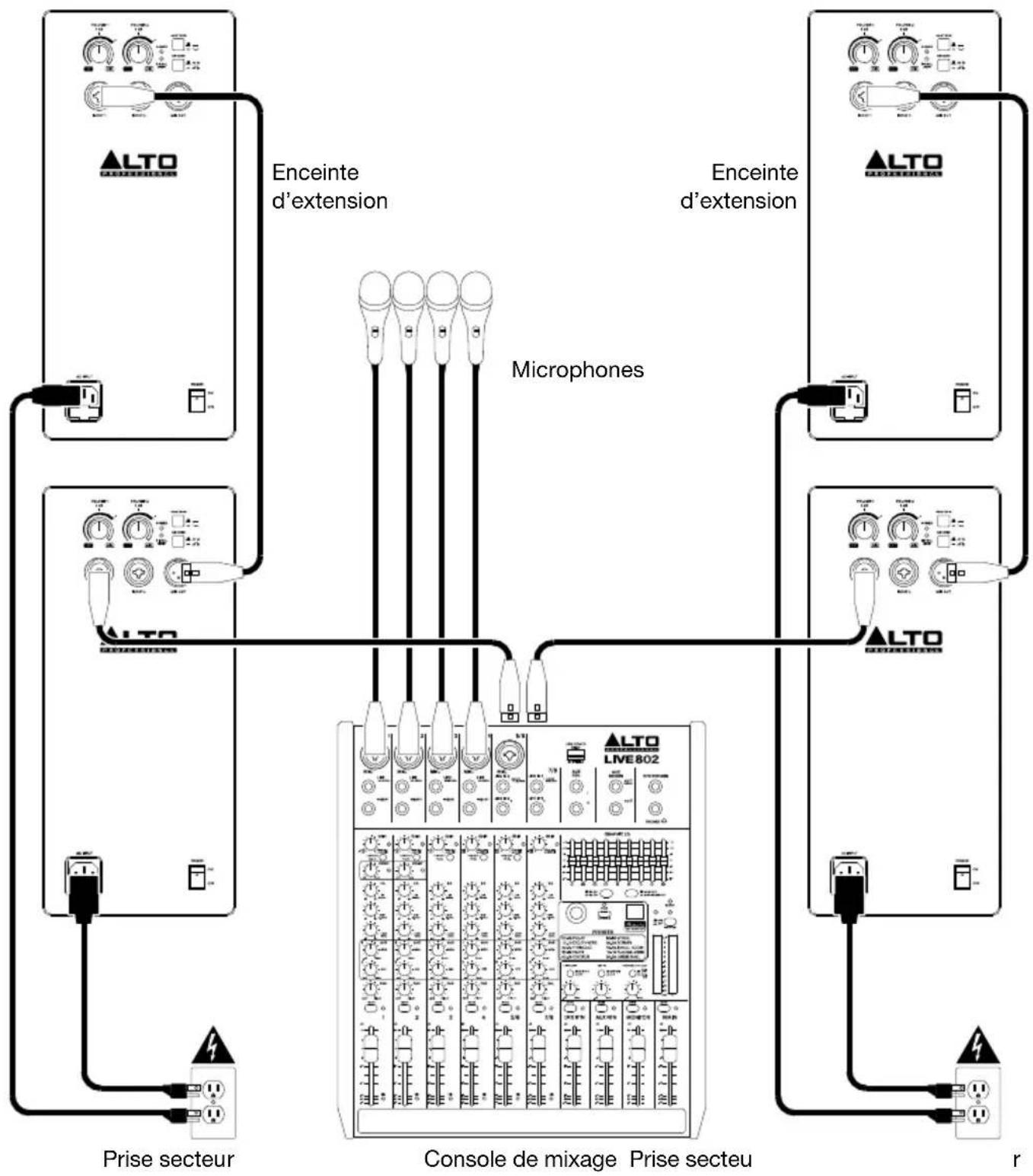

Exemple C : Deux enceintes + deux enceintes d'extension

Branchez les sorties principales de votre console de mixage aux entrées des enceintes TS3. Veuillez vous assurer que les sélecteurs d'entrée des enceintes soient réglés sur ligne (Line). Branchez les sorties Mix Out de vos enceintes TS3 aux entrées de vos enceintes d'extension.

Caractéristiques

Panneau arrière

1. Entrée d'alimentation CA : Utilisez le câble d'alimentation inclus pour brancher cette entrée à une prise secteur. Veuillez vous assurer que l'interrupteur d'alimentation soit réglé sur « Off » lorsque vous branchez/débranchez le câble d'alimentation.
2. Fusible : Si le fusible de l'appareil est endommagé, soulevez cette languette afin de remplacer le fusible. Remplacez-le par un fusible de calibre approprié (imprimé sous l'entrée d'alimentation de l'appareil). L'utilisation d'un fusible de calibre inapproprié pourrait endommager l'appareil et/ou le fusible.

Remarque : Sur le modèle TS308, le fusible se trouve à côté de l'interrupteur d'alimentation plutôt que de l'entrée d'alimentation CA.

1. Interrupteur d'alimentation : Utilisez cet interrupteur pour mettre l'enceinte sous et hors tension. Assurez-vous que le bouton du volume soit au minimum (sens horaire) avant de mettre l'enceinte sous tension.
2. Témoin d'alimentation DEL : Ce témoin s'allume lorsque l'enceinte est sous tension.
3. Volume : Ce bouton permet d'ajuster le volume de l'enceinte.

Lors de l'utilisation d'une source audio comme une console de mixage, un lecteur CD/MP3 ou un préamplificateur, utilisez la bande indicatrice du niveau externe Line. Dans la plupart des cas, vous n'aurez pas à régler le volume au-delà de 0 dB. Si le signal audio de votre source est exceptionnellement faible, vous pouvez augmenter le réglage du bouton Volume au-delà de 0 dB, en veillant à ce que l'indicateur limiteur de crête ne s'allume pas (comme expliqué ci-dessus).

Lors de l'utilisation d'une source audio comme un microphone ou un instrument, utilisez la bande indicatrice du niveau interne Mic.

Puisque le niveau microphone et instrument est généralement inférieur au niveau ligne, vous pouvez utiliser la pleine rotation du bouton Volume.

Veuillez consulter la section Démarrage > Commande volume pour plus d'information.

1. Entrée : Utilisez un câble XLR ou 6,35 mm (non inclus) standard pour brancher une source audio à cette entrée.
2. Sortie : Utilisez un câble XLR standard (non inclus) pour relier cette sortie à l'entrée d'une autre enceinte (p. ex., une autre enceinte TS3).
3. Témoin d'écrêtement DEL : Cette DEL devient verte lorsqu'un signal audio est envoyé au caisson d'extrêmes graves — elle clignote à bas niveaux et demeure allumée à des niveaux plus élevés. La DEL devient rouge lorsque le limiteur de sortie/protection est activé — si le témoin demeure rouge, diminuez le volume de la source audio.
4. Contour : Enfoncer ce commutateur permet d'accentuer les basses et hautes fréquences de +3 dB. Relâcher ce commutateur permet d'obtenir un son plus plat pour les prestations ou afin d'optimiser la puissance de sortie.
5. Interrupteur de mise à la terre : Enfoncez cette touche pour réduire le ronflement ou les bruits parasitaires.
