Z606 - Enceinte LOGITECH - Notice d'utilisation et mode d'emploi gratuit

Marque	Logitech
Modèle	Z606
Catégorie	Enceinte 5.1
Type de produit	Système de haut-parleurs 5.1 avec caisson de basses
Configuration des canaux	5.1 (2 avant, 2 arrière, 1 central, 1 caisson)
Puissance totale	60 W RMS
Connectivité	Bluetooth, entrée auxiliaire 3,5 mm, entrée RCA (DVD)
Alimentation	Secteur 100-240 V, 50/60 Hz (câble fixe sur caisson)
Dimensions du caisson de basses	23 x 23 x 27 cm (approx.)
Dimensions des satellites	8 x 8 x 15 cm (approx.)
Poids du caisson de basses	3,5 kg (approx.)
Poids des satellites	0,5 kg chacun (approx.)
Télécommande	Oui, avec pile bouton incluse
Fonctions principales	Contrôle du volume, sélection de source (Bluetooth, AUX, DVD), mode 5.1/2.1, lecture/pause et navigation Bluetooth, sourdine, réglage du niveau des canaux
Contenu de la boîte	Caisson de basses, 5 satellites, télécommande, câble 3,5 mm vers RCA, documentation utilisateur
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas exposer à l'eau ou à l'humidité. Ne pas ouvrir l'appareil. Débrancher avant le nettoyage.
Pièces détachées et réparabilité	Télécommande, pile bouton, câbles disponibles en ligne. Réparation par un professionnel recommandée.
Informations générales	Marque Logitech, modèle Z606, année de sortie 2019. Garantie constructeur 2 ans.

FOIRE AUX QUESTIONS - Z606 LOGITECH

Comment connecter les enceintes Logitech Z606 en Bluetooth ?

Appuyez longuement sur le bouton Bluetooth de la télécommande ou sur le bouton Source du caisson jusqu'à ce que 'bt' clignote rapidement. Activez le Bluetooth de votre appareil et sélectionnez 'Logitech Z606'. Le témoin s'allume fixe une fois connecté.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez la pile bouton (CR2032) : remplacez-la si elle est déchargée. Assurez-vous qu'aucun obstacle ne gêne le signal entre la télécommande et le caisson. Si le problème persiste, contactez le support Logitech.

Pourquoi n'y a-t-il pas de son ?

Vérifiez que le système est allumé (interrupteur arrière) et que le volume n'est pas coupé (sourdine). Assurez-vous que la source correcte est sélectionnée (Bluetooth, AUX ou DVD). Testez avec un autre appareil et un autre câble.

Le caisson de basses ne produit aucun son, que faire ?

Vérifiez la connexion du câble d'alimentation et que l'interrupteur est sur ON. Assurez-vous que le niveau du caisson (S) n'est pas réglé à -5 via le bouton LEVEL de la télécommande. Essayez de basculer entre les modes 5.1 et 2.1.

Comment connecter le Logitech Z606 à un téléviseur ?

Utilisez le câble 3,5 mm vers RCA fourni : branchez le côté RCA sur l'entrée DVD du caisson, et le côté 3,5 mm sur la sortie audio du téléviseur. Sélectionnez ensuite la source DVD sur le système.

Comment régler le volume des différents canaux ?

Appuyez sur le bouton LEVEL de la télécommande pour faire défiler les canaux : F (avant), R (arrière), C (central), S (caisson). Utilisez les boutons +Vol et -Vol pour régler le niveau de -5 à +5. Le réglage est automatiquement enregistré.

Puis-je utiliser le système en mode stéréo 2.1 ?

Oui, appuyez sur le bouton '5.1/2.1' de la télécommande ou sur le bouton 'Son' du caisson pour basculer entre les modes. En mode 2.1, seuls les haut-parleurs avant et le caisson sont actifs.

Comment nettoyer les enceintes Logitech Z606 ?

Utilisez un chiffon doux et sec pour dépoussiérer les surfaces. N'utilisez pas de liquides, sprays ou produits chimiques. Débranchez toujours le système avant le nettoyage.

Quelle est la meilleure disposition des haut-parleurs pour un son surround ?

Placez les haut-parleurs avant à 30 degrés de votre position d'écoute, et les haut-parleurs arrière à 120 degrés. Le haut-parleur central doit être en face de vous, et le caisson de basses peut être au sol, de préférence dans un coin.

Que faire si le système ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché sur le caisson et sur une prise secteur fonctionnelle. Testez avec une autre prise. Si l'interrupteur arrière est en position ON et que rien ne se passe, contactez le service client Logitech.

MODE D'EMPLOI Z606 LOGITECH

1. Caisson de basses avec câble d'alimentation fixe
2. Cinq satellites - 2 satellites avant, 2 satellites arrière, 1 satellite central

3. Télécommande avec pile bouton

4. Un câble 3,5 m vers RCA

5. Documentation utilisateur

1. Connectez chaque satellite à la fiche correspondante sur le panneau arrière du caisson de basses.

2. Branchez le cordon d'alimentation à la prise secteur.

3. Mettez le système sous tension à partir du commutateur du panneau arrière du caisson de basses.

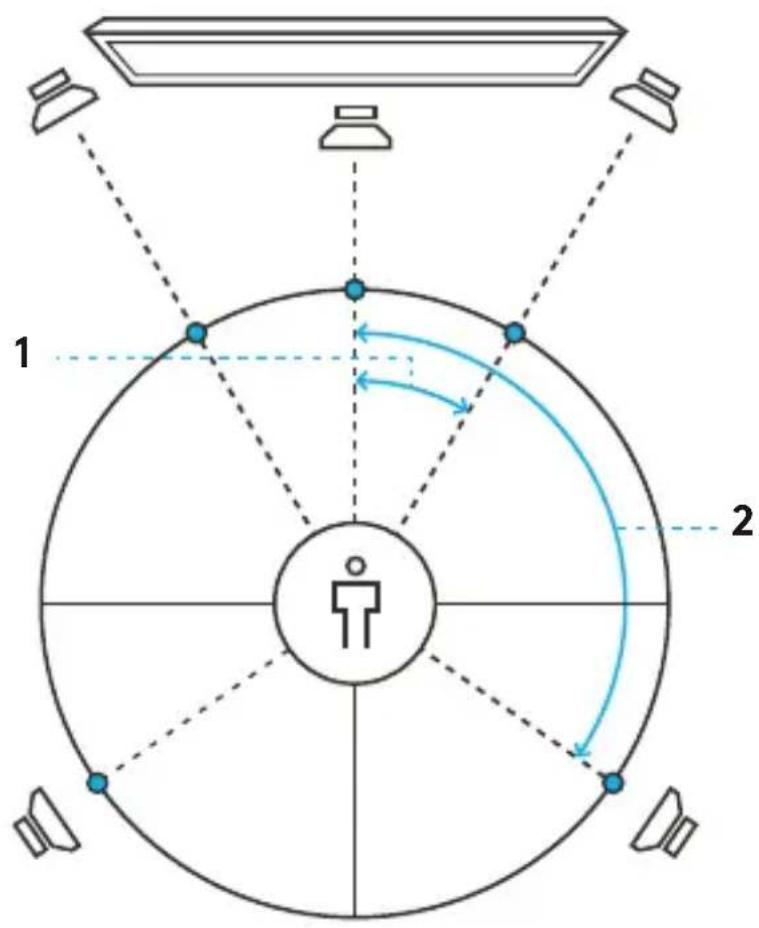

INSTALLATION OPTIMALE DE HAUT-PARLEURS AVEC SON SURROUND 5.1

1. Pour un son optimal, placez chaque haut-parleur avant à 30 degrés du point central.

2. Pour un son optimal, placez chaque haut-parleur arrière à 120 degrés du point central.

COMMANDES SUR CAISSON DE BASSES

1. Marche/Arrêt
2. Son
3. Baisser le volume

4. Précédent

5. Lecture/Pause/Couplage Bluetooth®

6. Source
7. Augmenter le volume
8. Suivant

COMMANDES SUR CAISSON DE BASSES

1. Marche/Arrêt:

met l'unité sous/hors tension.

2. Son:

bascule entre les canaux 5.1 et 2.1

(uniquement si les canaux 5.1 sont compatibles avec l'entrée)

3. Réduire le volume:

4. Précédent:

Mode Bluetooth: appuyez brièvement pour sélectionner la chanson précédente.

a. Appuyez brièvement pour lire/mettre en pause la musique.
b. Appuyez longuement pour lancer le mode de couplage Bluetooth, le témoin lumineux "bt" clignotera rapidement sur l'écran.

6. Source:

Basculez entre Bluetooth, AUX et DVD. L'écran à témoin lumineux du panneau du caisson de basses indiquera le mode de source associé.

7. Augmenter le volume:

8. Suivant:

Mode Bluetooth: appuyez brièvement pour sélectionner la chanson suivante.

TÉLÉCOMMANDE

1. Marche/Arrêt:

met l'unité sous/hors tension.

1. Sourdine: coupe le son du système.

2. 5.1 / 2.1: Passe du canal 5.1 à 2.1 selon vos besoins (uniquement si le canal 5.1 est compatible).

4. -Vol:

a. Réduit le volume principal. b. Lors de la première sélection du bouton de niveau de canal, -vol diminue le volume du canal sélectionné.

5. Niveau de canal:

contrôle le volume des canaux des haut-parleurs. Appuyez une fois pour faire défiler les haut-parleurs avant (F), les haut-parleurs arrières (R), le haut-parleur central (C) et le caisson de basses (S), sélectionnez le canal et réglez le volume de l'unité ou du canal entre 5 et -5. Le système enregistrera le réglage du volume du canal.

6. +Vol:

a. Augmente le volume principal.
b. Lors de la première sélection du bouton de niveau de canal, +vol augmente le volume du canal sélectionné.

1. AUX: Sélectionne l'entrée auxiliaire 3,5 mm.
2. RCA/DVD: Sélectionne l'entrée RCA.
3. Couplage Bluetooth/Bluetooth:

a. Appuyez brièvement pour sélectionner le mode Bluetooth.
b. Appuyez longuement pour lancer le mode de couplage Bluetooth, le témoin lumineux "bt" clignotera rapidement sur l'écran.

1. Chanson/Station précédente:

En mode Bluetooth: appuyez brièvement pour sélectionner la chanson précédente.

1. Lecture/Pause

En mode Bluetooth: Appuyez brièvement pour lire/mettre en pause la musique.

1. Chanson/Station suivante:

En mode Bluetooth: Appuyez brièvement pour sélectionner la chanson suivante.

CÂBLE PLUS LONG POUR UN PLACEMENT FLEXIBLE
