Z606 - Alto-falante LOGITECH - Manual de utilização gratuito

Marca	Logitech
Modelo	Z606
Categoria	Caixa de som 5.1
Tipo de produto	Sistema de alto-falantes 5.1 com subwoofer
Configuração dos canais	5.1 (2 frontais, 2 traseiros, 1 central, 1 subwoofer)
Potência total	60 W RMS
Conectividade	Bluetooth, entrada auxiliar 3,5 mm, entrada RCA (DVD)
Alimentação	Rede 100-240 V, 50/60 Hz (cabo fixo no subwoofer)
Dimensões do subwoofer	23 x 23 x 27 cm (aprox.)
Dimensões dos satélites	8 x 8 x 15 cm (aprox.)
Peso do subwoofer	3,5 kg (aprox.)
Peso dos satélites	0,5 kg cada (aprox.)
Controle remoto	Sim, com pilha botão incluída
Funções principais	Controle de volume, seleção de fonte (Bluetooth, AUX, DVD), modo 5.1/2.1, reprodução/pausa e navegação Bluetooth, mudo, ajuste de nível dos canais
Conteúdo da caixa	Subwoofer, 5 satélites, controle remoto, cabo 3,5 mm para RCA, documentação do usuário
Manutenção e limpeza	Limpar com um pano macio e seco. Não usar produtos abrasivos.
Segurança	Não expor à água ou umidade. Não abrir o aparelho. Desconectar antes da limpeza.
Peças de reposição e reparabilidade	Controle remoto, pilha botão, cabos disponíveis online. Reparo por profissional recomendado.
Informações gerais	Marca Logitech, modelo Z606, ano de lançamento 2019. Garantia do fabricante 2 anos.

Perguntas frequentes - Z606 LOGITECH

Como conectar as caixas de som Logitech Z606 via Bluetooth?

Pressione longamente o botão Bluetooth do controle remoto ou o botão Fonte do subwoofer até que 'bt' pisque rapidamente. Ative o Bluetooth do seu dispositivo e selecione 'Logitech Z606'. O indicador acende fixo uma vez conectado.

O que fazer se o controle remoto não funcionar?

Verifique a pilha botão (CR2032): substitua se estiver descarregada. Certifique-se de que nenhum obstáculo atrapalhe o sinal entre o controle remoto e o subwoofer. Se o problema persistir, entre em contato com o suporte Logitech.

Por que não há som?

Verifique se o sistema está ligado (interruptor traseiro) e se o volume não está no mudo. Certifique-se de que a fonte correta está selecionada (Bluetooth, AUX ou DVD). Teste com outro dispositivo e outro cabo.

O subwoofer não produz som, o que fazer?

Verifique a conexão do cabo de alimentação e se o interruptor está em ON. Certifique-se de que o nível do subwoofer (S) não está ajustado para -5 através do botão LEVEL do controle remoto. Tente alternar entre os modos 5.1 e 2.1.

Como conectar o Logitech Z606 a uma televisão?

Use o cabo 3,5 mm para RCA fornecido: conecte o lado RCA na entrada DVD do subwoofer, e o lado 3,5 mm na saída de áudio da televisão. Em seguida, selecione a fonte DVD no sistema.

Como ajustar o volume dos diferentes canais?

Pressione o botão LEVEL do controle remoto para percorrer os canais: F (frontal), R (traseiro), C (central), S (subwoofer). Use os botões +Vol e -Vol para ajustar o nível de -5 a +5. O ajuste é automaticamente salvo.

Posso usar o sistema no modo estéreo 2.1?

Sim, pressione o botão '5.1/2.1' do controle remoto ou o botão 'Som' do subwoofer para alternar entre os modos. No modo 2.1, apenas os alto-falantes frontais e o subwoofer estão ativos.

Como limpar as caixas de som Logitech Z606?

Use um pano macio e seco para tirar o pó das superfícies. Não use líquidos, sprays ou produtos químicos. Sempre desconecte o sistema antes da limpeza.

Qual a melhor disposição dos alto-falantes para som surround?

Coloque os alto-falantes frontais a 30 graus da sua posição de escuta, e os alto-falantes traseiros a 120 graus. O alto-falante central deve estar à sua frente, e o subwoofer pode estar no chão, de preferência em um canto.

O que fazer se o sistema não ligar?

Verifique se o cabo de alimentação está corretamente conectado ao subwoofer e a uma tomada funcional. Teste com outra tomada. Se o interruptor traseiro estiver na posição ON e nada acontecer, entre em contato com o serviço de atendimento ao cliente Logitech.

MANUAL DE UTILIZADOR Z606 LOGITECH

1. Subwoofer com cabo de alimentação fixo
2. Cinco satélites - Dois satélites frontais, dois satélites traseiros, um satélite central

3. Controle remoto com bateria eletrônica de litio incluída

4. Cabo de 3,5 mm para RCA

5. Documentação do usuário

5.1 CONFIGURAÇÃO DO SISTEMA

1. Conecte cada satélite à entrada correspondente no painel traseiro do subwoofer.

2. Conecte o cabo de alimentação à saída de energia CA.

3. Ligue o sistema a partir do interruptor do painel traseiro do subwoofer.

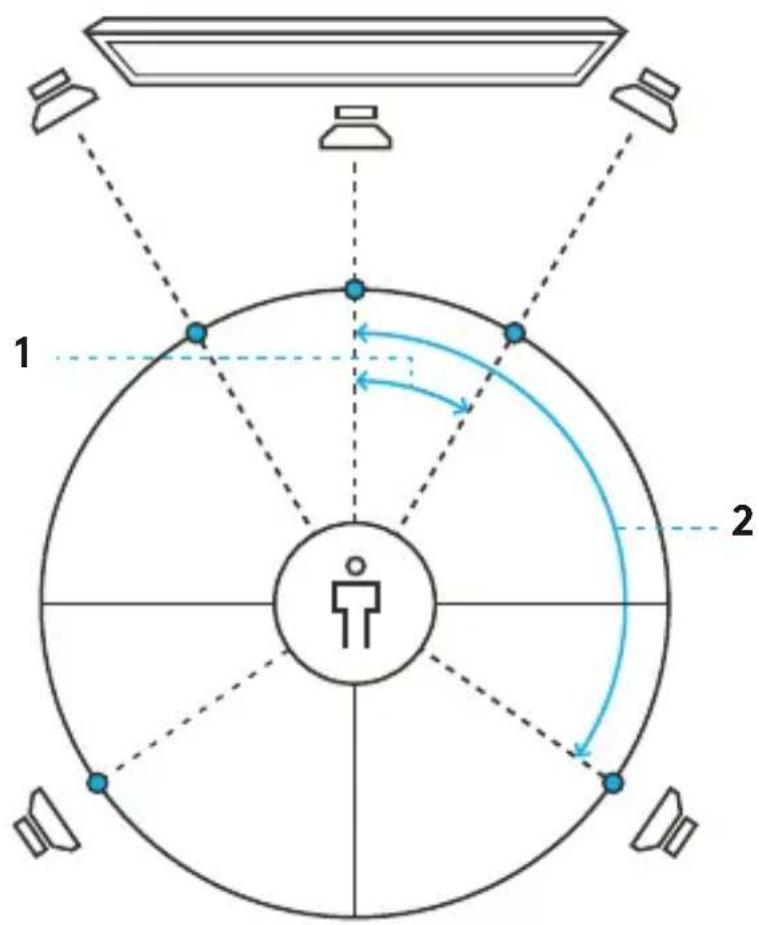

LOCALIZAÇÃO IDEAL DAS CAIXAS DE SOM SURROUND 5.1

1. Para um som ideal, posicione cada caixa de som frontal a 30 graus do ponto central.

2. Para obter um som ideal, coloque cada coluna traseira a 120 graus do ponto central.

CONTROLES NO SUBWOOFER

1. Ligado/desligado
2. Som
3. Diminuir o volume

4. Anterior

5. Reproduzir/Pausar/Pareamento Bluetooth®

6. Fonte
7. Aumentar o volume
8. Avançar

CONTROLES NO SUBWOOFER

1. Ligado/desligado:

Liga/desliga a unidade.

2. Som:

Alterne entre canais 5.1 e 2.1

(somente se a entrada suportar canais 5.1).

3. Diminuir o nível do volume:

4. Anterior:

Modo Bluetooth: pressione rapidamente para seleccionar a música anterior.

5. Reproduzir/Pausar/Pareamento Bluetooth:

Modo Bluetooth:

a. Pressione rapidamente para reproduzir/pausar a música.
b. O pressionamento longo iniciará o modo de pareamento do Bluetooth, o LED piscará rapidamente 'bt' no visor.

6. Fonte:

Alterne entre os modos Bluetooth, AUX, DVD. O display LED no painel do subwoofer indicará o modo de fonte relacionado.

7. Aumentar o nível do volume:

8. Avançar:

Modo Bluetooth: pressione rapidamente para seleccionar a próxima música.

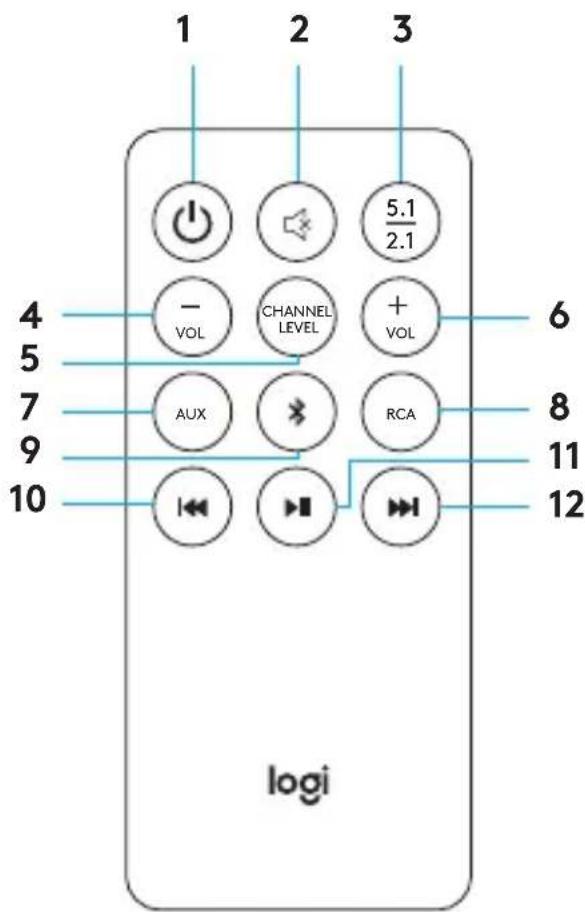

CONTROLE REMOTO

1. Ligado/desligado:

Liga/desliga a unidade.

1. Mudo: Silencie o sistema.

2. 5.1 / 2.1: Alterna do canal 5.1 para 2.1 conforme necessário (apenas se a entrada suportar canais 5.1).

3. -Vol:

a. Diminui o volume principal. b. Ao selecionar o primeiro botão de nível do canal, -vol diminui o volume do canal selecionado.

1. Nível do canal:

Controla o volume dos canais da caixa de som. Pressione uma vez para percorrer as caixas de som frontais (F), traseiros (R), centrais (C), e subwoofer (S), selecione o canal e ajuste o volume dessa unidade ou do canal entre 5 e -5. O sistema salvará o ajuste do volume do canal.

6. +Vol:

a. Aumenta o volume principal.
b. Ao selecionar o primeiro botão de nível do canal, -vol diminui o volume do canal selecionado.

a. Pressione rapidamente para seleccionar o modo Bluetooth.
b. O pressionamento longo iniciará o modo de pareamento do Bluetooth, o LED piscará rapidamente 'bt' no visor.

10. Voltar/anterior/faixa-:

No modo Bluetooth: pressione rapidamente para seleccionar a música anterior.

11. Reproduzir/Pausar

No modo Bluetooth: Pressione rapidamente para reproduzir/pausar a música.

12. Próximo/Faixa+:

No modo Bluetooth: Pressione rapidamente para seleccionar a próxima música.

MAIOR COMPRIMENTO DE CABO PARA POSICIONAMENTO FLEXÍVEL
