KI22LADD0 - Réfrigérateur SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur
Marque	Siemens
Modèle	KI22LADD0
Catégorie	Réfrigérateur encastrable
Volume total (litres)	322 L (estimation)
Volume réfrigérateur (litres)	280 L (estimation)
Volume congélateur (litres)	42 L (estimation)
Dimensions (H x L x P) en cm	177 x 56 x 55 (estimation)
Poids net (kg)	65 kg (estimation)
Alimentation	220-240 V, 50/60 Hz
Classe énergétique	A+ (estimation)
Consommation annuelle (kWh)	250 kWh (estimation)
Fonction froid ventilé	Oui (NoFrost)
Éclairage intérieur	LED
Contrôle de température	Électronique
Dégivrage	Automatique
Porte réversible	Oui, réversible
Classe climatique	SN-ST (10-38°C)
Sécurité enfants	Oui, verrouillage
Nettoyage	Nettoyage facile, surfaces lisses
Pièces détachées	Disponibles, réparabilité élevée
Niveau sonore (dB)	38 dB (estimation)

FOIRE AUX QUESTIONS - KI22LADD0 SIEMENS

Quelles sont les dimensions exactes du réfrigérateur Siemens KI22LADD0 ?

Les dimensions estimées sont de 177 cm de hauteur, 56 cm de largeur et 55 cm de profondeur. Consultez la notice pour les mesures précises.

Comment régler la température du réfrigérateur ?

Utilisez les touches de réglage électroniques situées à l'intérieur ou sur la façade. La température recommandée est de 4°C pour le réfrigérateur et -18°C pour le congélateur.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil, retirez les clayettes et nettoyez avec un chiffon doux et de l'eau savonneuse. Rincez et séchez avant de remettre en marche.

Pourquoi le réfrigérateur fait-il du bruit ?

Des bruits normaux peuvent provenir du compresseur, du ventilateur ou du dégivrage. Si le bruit est excessif, vérifiez que l'appareil est de niveau et qu'il n'y a pas d'obstruction.

Comment inverser le sens d'ouverture de la porte ?

La porte est réversible. Suivez les instructions de la notice : démontez les charnières, retirez la porte et remontez-la du côté souhaité. Nécessite des outils de base.

Est-ce que le réfrigérateur a un système de dégivrage automatique ?

Oui, ce modèle est équipé du système NoFrost qui évite la formation de givre et assure un dégivrage automatique.

Comment économiser de l'énergie avec ce réfrigérateur ?

Placez-le dans un endroit frais et aéré, ne couvrez pas les ouvertures de ventilation, et ne laissez pas la porte ouverte trop longtemps. Le réglage de température modéré aide aussi.

Que faire si le réfrigérateur ne refroidit plus ?

Vérifiez d'abord l'alimentation électrique et le fusible. Assurez-vous que le thermostat est réglé correctement. Si le problème persiste, contactez le service après-vente.

Quelle est la durée de garantie pour ce modèle ?

La garantie standard Siemens est généralement de 2 ans. Vous pouvez prolonger la garantie en vous inscrivant sur le site Siemens.

Où trouver des pièces détachées pour le KI22LADD0 ?

Les pièces détachées sont disponibles auprès des revendeurs agréés Siemens ou sur le site officiel. Utilisez le numéro de modèle pour identifier les pièces.

MODE D'EMPLOI KI22LADD0 SIEMENS

Conseils de réparation - Réfrigérateur

i A propos de ce document.... 171

1.1 Informations importantes.... 171

1.1.1 Objectif 171

1.2 Explication des symboles.... 171

1.2.1 Niveaux de risque 171
1.2.2 Symboles de danger 171
1.2.3 Structure des indications d'avertissement 172
1.2.4 Symboles généraux 172

Sécurité.... 173

2.1 Consignes de sécurité générales.... 173

2.1.1 Tous les appareils électroménagers.... 173

Outils et aides.... 174

Réparation 175

4.1 Remplacer le joint de porte 175

4.1.1 Retirer le joint de porte 175
4.1.2 Monter le joint de porte.... 175

4.2 Remplacer la charnière plate.... 178

4.2.1 Retirer la charnière plate 178
4.2.2 Monter la charnière plate.... 179

4.3 Remplacer la charnière à glissière.... 180

4.3.1 Démonter la charnière à glissière.... 180
4.3.2 Monter la charnière à glissière 180

4.4 Remplacer l'étagère de la porte.... 181

4.4.1 Retirer l'étagère de la porte.... 181
4.4.2 Monter l'étagère de la porte 181

4.5 Remplacer la tablette.... 182

4.5.1 Retirer la tablette.... 182
4.5.2 Monter la tablette 182

4.6 Remplacer la tablette télescopique 183

4.6.1 Retirer la tablette télescopique.... 183
4.6.2 Monter la tablette télescopique 183

4.7 Remplacer la tablette du compartiment congélateur.... 184

4.7.1 Retirer la tablette du compartiment congélateur 184
4.7.2 Monter la tablette du compartiment congélateur.... 184

4.8 Remplacer le bac de fruits et légumes.... 185

4.8.1 Retirer le bac de fruits et légumes 185
4.8.2 Monter le bac de fruits et légumes 185

4.9 Remplacer la séparation et le couvercle du bac de fruits et légumes ..... 186

4.9.1 Retirer la séparation et le couvercle du bac de fruits et légumes.... 186
4.9.2 Monter la séparation et le couvercle du bac de fruits et légumes ..... 186

4.10 Remplacer le bac cool-fresh 187

4.10.1 Retirer le bac cool-fresh.... 187
4.10.2 Monter le bac cool-fresh.... 187

4.11 Remplacer le bac télescopique 188

4.11.1 Extraire le bac télescopique 188
4.11.2 Monter le bac télescopique 188

4.12 Changer le projecteur LED 189

4.12.1 Démontage du projecteur LED 189
4.12.2 Monter le projecteur LED 190

i A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.

Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
⚠️ DANGER	Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves.
⚠️ AVERTISSEMENT	Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves.
⚠️ PRUDENCE	Le non respect de la consigne d'avertissement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
	Consigne d'avertissement générale
	Danger engendré par la tension électrique
	Risque d'explosion
	Risque de blessures par coupure

i A propos de ce document

Symbole de danger Signification
		Risque de blessures par écrasement
		Danger engendré par des surfaces très chaudes
		Danger engendré par un champ magnétique puissant
		Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité générales

2.1.1 Tous les appareils électroménagers

Risque d'électrocution en raison de pièces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Risque de blessures par coupure sur des bords tranchants!

■ Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

■ Porter des chaussures de protection.
■ Sécuriser les composants lourds contre le risque de chute.
■ Ne pas coller les pièces du châssis sur les composants mobiles.

Risque lié à la sécurité / fonction de l'appareil!

- Utiliser uniquement des pièces détachées d'origine.

Risque d'endommagement des composants sensibles aux décharges électrostatiques!

- Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Tissu de protection[00342013]	60 cm x 50 cm
Embout Torx TX20[00340865]	6,3 mm (1/4")
Outil spécial[00342180]

Réparation

4.1 Remplacer le joint de porte

Pré-requis:

La porte est ouverte.

4.1.1 Retirer le joint de porte

1. Sortir le joint de porte de la rainure dans les coins gauche et droit.

Le joint de porte est retiré.

4.1.2 Monter le joint de porte

	L'épaisseur du nouveau joint de porte peut différer légèrement de celle de l'ancien. Cela n'affectera en rien la fermeture ou le fonctionnement à long terme de la porte.
	Si votre appareil est doté de charnière ou d'attaches de charnières ajustables, vous pourrez optimiser le comportement de fermeture par la suite.
	Les petits trous latéraux dans les joints de porte sont fonctionnels (nécessaires pour la ventilation). Il ne s'agit pas de défauts de production.

Réparation

1. S'assurer de l'absence de dégâts dans les rainures qui doivent accueillir le joint.

1. if Si la rainure de joint est endommagée.

Contacter le service après-vente.

3.

Une légère déformation du joint est normale et ne saurait en affecter le fonctionnement. Il est recommandé de redresser le joint de porte avant de l'insérer dans l'appareil.

Réchauffer le joint de porte avec un sèche-cheveux ou de l'eau chaude et le reformer manuellement.

1. Pousser les coins du joint en haut et en bas dans la rainure.

1. Enfoncer progressivement le joint dans la rainure.

Le joint de porte est installé.

Réparation

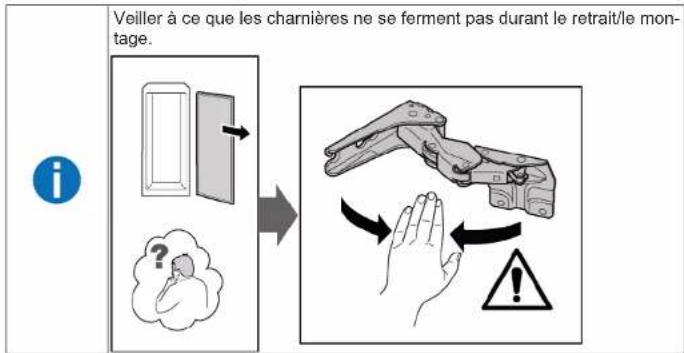

4.2 Remplacer la charnière plate

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Pré-requis:

Appareil est déconnecté de l'alimentation.
√ La porte du meuble est retirée. Voir les instructions de montage.
La porte est ouverte.

4.2.1 Retirer la charnière plate

1. Retirer deux caches de charnière.


1. 1. Desserrer quatre vis (1).

2. Faire glisser la porte pour l'extraire (2).

1. 1. Retirer quatre vis (1).

2. Retirer les charnières (2).

Les charnières sont retirées.

4.2.2 Monter la charnière plate

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.3 Remplacer la charnière à glissière

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Pré-requis:

√ Appareil est déconnecté de l'alimentation.
√ La porte du meuble et la porte de l'appareil sont séparées. Voir les instructions de montage.

4.3.1 Démonter la charnière à glissière

1. Dévisser deux vis (1).
2. Retirer la charnière supérieure (2).
3. Retirer la porte (3).
4. Dévisser deux vis (4).
5. Retirer la charnière inférieure (5).

Les charnières sont retirées.

4.3.2 Monter la charnière à glissière

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Remplacer l'étagère de la porte

Pré-requis:

La porte est ouverte.

4.4.1 Retirer l'étagère de la porte

- Soulever l'étagère de la porte.

L'étagère de la porte est retirée.

4.4.2 Monter l'étagère de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.5 Remplacer la tablette

Pré-requis:

La porte est ouverte.

4.5.1 Retirer la tablette

La tablette est retirée.

4.5.2 Monter la tablette

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.6 Remplacer la tablette télescopique

Pré-requis:

La porte est ouverte.

4.6.1 Retirer la tablette télescopique

1. Extraire la tablette télescopique jusqu'à ce que la languette de verrouillage se débloque.

1. Abaisser la tablette télsecopique inférieure et la faire pivoter sur le côté.

2. La tablette télescopique est retirée.

4.6.2 Monter la tablette télescopique

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.7 Remplacer la tablette du compartiment congélateur

Pré-requis:

La porte est ouverte.

4.7.1 Retirer la tablette du compartiment congélateur

- Extraire la tablette du compartiment congélateur.

La tablette du compartiment congélateur est retirée.

4.7.2 Monter la tablette du compartiment congélateur

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.8 Remplacer le bac de fruits et légumes

Pré-requis:

La porte est ouverte.

4.8.1 Retirer le bac de fruits et légumes

1. Extraire complètement le bac (1).

2. Retirer le bac (2).

→ Le bac est retiré.

4.8.2 Monter le bac de fruits et légumes

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.9 Remplacer la séparation et le couvercle du bac de fruits et légumes

Pré-requis:

La porte est ouverte.

4.9.1 Retirer la séparation et le couvercle du bac de fruits et légumes

1. Retirer la plaque verre de la séparation.

1. Retirer le bac de fruits et légumes.→185

2. 1. Appuyer sur le levier sous chaque côté de la séparation (1).
3. Tirer la séparation vers l'avant (2).

1. Soulever la séparation et la faire pivoter sur le côté. La séparation est retirée.

2. 1. Soulever le couvercle du bac de fruits et légumes.
3. Soulever le couvercle du bac de fruits et légumes vers l'avant et le faire pivoter sur le côté. Le couvercle du bac de fruits et légumes est retiré.

4.9.2 Monter la séparation et le couvercle du bac de fruits et légumes

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.10 Remplacer le bac cool-fresh

Pré-requis:

La porte est ouverte.

4.10.1 Retirer le bac cool-fresh

1. Pencher le bac cool-fresh vers l'avant (1).
2. Retirer le bac cool-fresh (2).

Le bac cool-fresh est retiré.

4.10.2 Monter le bac cool-fresh

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.11 Remplacer le bac télescopique

Pré-requis:

La porte est ouverte.

4.11.1 Extraire le bac télescopique

1. Pencher le bac télescopique vers l'avant (1).
2. Retirer le bac télescopique (2).

Le bac télescopique est retiré.

4.11.2 Monter le bac télescopique

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.12 Changer le projecteur LED

Outillage nécessaire:

Outil spécial [00342180]

Tournevis plat Lame 2.4 mm x 0.4 mm x 60 mm,

dans le kit [00341820]

Votre appareil est équipé d'un éclairage LED ne demandant pas d'entre- tien.

Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés!

DANGER

Risque d'électrocution en raison de pièces sous tension !

Risque d'électrocution en cas de réparation non conforme

Les pièces électriques doivent être réparées par des techniciens qualifiés.
- Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conductrices de tension !

Mort par électrocution.

Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

PRUDENCE

Arêtes vives

Blessures par coupure

▶ Porter des gants de protection.

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.
Les clayettes du réfrigérateur sont retirées.

4.12.1 Démontage du projecteur LED

1. Défaire le cache du projecteur LED.

1. Tirer le cache du projecteur LED vers l'intérieur et le pousser simultanément vers l'avant.

1. Défaire le module projecteur LED.

1. Défaire le raccord électrique du projecteur LED.

→ Le projecteur LED est retiré.

4.12.2 Monter le projecteur LED

Le montage s'effectue dans l'ordre chronologique inverse.

4.8 Auglu un dârzenu tvertnes nomaina 290

4.8.1 Auglu un dârzenu tvertnes iznemšana 290

4.8 Auglu un dârzenu tvertnes nomaina

Prasība:
