Toote tüüp	Külmik
Mark	Siemens
Mudel	KI22LADD0
Kategooria	Sisseehitatav külmik
Kogumaht (liitrid)	322 L (hinnanguline)
Külmiku maht (liitrid)	280 L (hinnanguline)
Sügavkülmiku maht (liitrid)	42 L (hinnanguline)
Mõõtmed (K x L x S) cm	177 x 56 x 55 (hinnanguline)
Netokaal (kg)	65 kg (hinnanguline)
Toide	220-240 V, 50/60 Hz
Energiaklass	A+ (hinnanguline)
Aastane energiatarve (kWh)	250 kWh (hinnanguline)
Ventileeritud külmutusfunktsioon	Jah (NoFrost)
Sisevalgustus	LED
Temperatuuri reguleerimine	Elektrooniline
Sulatamine	Automaatne
Pööratav uks	Jah, pööratav
Kliimaklass	SN-ST (10-38°C)
Lastekaitse	Jah, lukustus
Puhastamine	Lihtne puhastus, siledad pinnad
Varuosad	Saadaval, kõrge remonditavus
Müra tase (dB)	38 dB (hinnanguline)

Korduma kippuvad küsimused - KI22LADD0 SIEMENS

Millised on külmiku Siemens KI22LADD0 täpsed mõõtmed?

Hinnangulised mõõtmed on 177 cm kõrgus, 56 cm laius ja 55 cm sügavus. Täpsete mõõtude saamiseks vaadake kasutusjuhendit.

Kuidas reguleerida külmiku temperatuuri?

Kasutage sees või esiküljel asuvaid elektroonilisi reguleerimisnuppe. Soovitatav temperatuur on külmiku jaoks 4°C ja sügavkülmiku jaoks -18°C.

Kuidas puhastada külmiku sisemust?

Ühendage seade vooluvõrgust, eemaldage riiulid ja puhastage pehme lapi ja seebiveega. Enne uuesti sisselülitamist loputage ja kuivatage.

Miks külmik mürab?

Tavalised helid võivad tulla kompressorist, ventilaatorist või sulatusest. Kui müra on liiga tugev, kontrollige, et seade on tasane ja et takistusi pole.

Kuidas pöörata ukse avamissuunda?

Uks on pööratav. Järgige kasutusjuhendit: montege hinged lahti, eemaldage uks ja paigaldage see soovitud küljele. Vajab põhilisi tööriistu.

Kas külmikul on automaatne sulatussüsteem?

Jah, see mudel on varustatud NoFrost süsteemiga, mis väldib jää teket ja tagab automaatse sulatamise.

Kuidas selle külmikuga energiat säästa?

Asetage jahedasse ja hästi ventileeritavasse kohta, ärge katke ventilatsiooniavasid ja ärge hoidke ust liiga kaua lahti. Mõõdukas temperatuuri seadistus aitab samuti.

Mida teha, kui külmik enam ei jahuta?

Kontrollige esmalt toiteallikat ja kaitset. Veenduge, et termostaat on õigesti seadistatud. Kui probleem püsib, võtke ühendust müügijärgse teenindusega.

Kui pikk on selle mudeli garantii?

Siemensi standardgarantii on tavaliselt 2 aastat. Garantii pikendamiseks saate registreeruda Siemens veebisaidil.

Kust leida varuosi mudelile KI22LADD0?

Varuosad on saadaval Siemens volitatud edasimüüjate juures või ametlikul veebisaidil. Kasutage mudelinumbrit osade tuvastamiseks.

KASUTUSJUHEND KI22LADD0 SIEMENS

1.2.2 Ohusümbolid 129

1.2.3 Hoiatuste struktuur 130

1.2.4 Üldised sümbolid 130

Ohutus.... 131

2.1 Üldised ohutusjuhised.... 131

2.1.1 Köik kodumasinad.... 131

Tööriistad ja abinõud.... 132

Remont....133

4.1 Uksetihendi vahetamine.... 133

4.1.1 Uksetihendi eemaldamine 133

4.1.2 Uksetihendi paigaldamine.... 133

4.2 Tasapinnalise hinge vahetamine 136

4.2.1 Tasapinnalise hinge eemaldamine 136

4.2.2 Tasapinnalise hinge paigaldamine 137

4.3 Lükandhinge vahetamine 138

4.3.1 Lükandhinge eemaldamine.... 138

4.3.2 Lükandhinge paigaldamine.... 138

4.4 Ukseraami vahetamine 139

4.4.1 Ukseraami eemaldamine.... 139

4.4.2 Ukseraami paigaldamine 139

4.5 Riiuli vahetamine 140

4.5.1 Riiuli eemaldamine.... 140

4.5.2 Riiuli paigaldamine 140

4.6 Laiendatava riiuli vahetamine 14

4.6.1 Laiendatava riiuli eemaldamine.... 14

4.6.2 Laiendatava riiuli paigaldamine 14

4.7 Sügavkülmikuosa riiuli vahetamine 14

4.7.1 Sügavkülmikuosa riiuli eemaldamine.... 142

4.7.2 Sügavkülmikuosa riiuli paigaldamine 142

4.8 Puu- ja köögiviljamahuti vahetamine 143

4.8.1 Puu- ja köögiviljamahuti eemaldamine 143

4.8.2 Puu- ja köögiviljamahuti paigaldamine 143

4.9 Puu- ja köögiviljamahuti vaheseina ja katte vahetamine 144

4.9.1 Puu- ja köögiviljamahuti vaheseina ja katte eemaldamine 144

4.9.2 Puu- ja köögiviljamahuti vaheseina ja katte paigaldamine 144

4.10 Jahutusmahuti vahetamine.... 145

4.10.1 Jahutusmahuti eemaldamine.... 145

4.10.2 Jahutusmahuti paigaldamine.... 145

4.11 Laiendatava mahuti vahetamine 146

4.11.1 Laiendatava mahuti eemaldamine 146

4.11.2 Laiendatava mahuti paigaldamine 146

4.12 LED-kohtvalgusti vahetamine 147

4.12.1 LED-kohtvalgusti eemaldamine 147

4.12.2 LED-kohtvalgusti paigaldamine 148

i Selle dokumendiga seoses

1.1 Tähtis teave

1.1.1 Eesmärk

Need remondinõuanded toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral võtke ühendust meie klienditeenindusega. Meie vastutame kahjustus- te eest ainult siis, kui remondinõuandeid on õigesti järgitud.

1.2 Sümbolite selgitus

1.2.1 Ohutasemed

Ohutasemed koosnevad sümbolist ja märksönast. Märksöna viitab ohu raskusastmele.

Hoiatustase Tähendus
	OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
	HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
	ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANU!		Hoiatusteadete eiramine võib põhjustada varakahju.

Tabel 1: Ohutasemed

1.2.2 Ohusümbolid

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile. Selles dokumendis kasutatakse alljärgnevaid ohusümboleid.

Ohusümbol Tähendus
		Üldine ohuteade
		Elektripingest tingitud oht
		Plahvatusoht
		Lõikeoht
		Muljumisoht

i Selle dokumendiga seoses

Ohusümbol Tähendus
		Kuumadest pindadest tingitud oht
		Tugevast magnetväljast tingitud oht
		Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusümbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud väljanägemine ja standardiseeritud struktuur.

Ohu tüüp ja allikas!

Ohu/hoiatuse eiramise võimalikud tagajärjed.

▶ Meetmed ja ettevaatusabinõud ohu vältimiseks.

Alljärgnevas näiteks on näidatud hoiatust, millega hoiatatakse liikuvatest osadest tingitud elektrilöögiohu eest. Nimetatud on meedet ohu vältimiseks.

Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid.

Üld. sümbol Tähendus
	Erinõuande tunnus (tekst ja/või graafik)
	Lihtsa nõuande tunnus (ainult tekst)
	Videojuhendi lingi tunnus

Üld. sümbol Tähendus
	Vajalike tööriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
Start Klahvi või nupu tunnus[00123456] Materjalinumbri tunnus
Olek Kuvalava teksti/akna tunnus (seadme	ek-raanil)

Tabel 3: Üldised sümbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Köik kodumasinad

■ Elektriliste osade remondil tehtud vead võivad põhjustada elektrilööki!
■ Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist.
- Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

Teravatest servadest tingitud vigastusoht!

■ Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, törkeotsingu ja hoolduse käigus

■ Kandke turvakingi.
■ Kinnitage rasked osad allakukkumise vastu.
- Ärge toppige kehaosi liikuvate osade vahele.
Oht seadme ohutusele/talitlusele!
■ Kasutage ainult originaalvaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht!

- Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transportöörlinte.

Tööriistad ja abinõud

Määramine Üksikasjad Kujutised
Kaitseriie[00342013]	60 cm × 50 cm
Tähtotsik TX20[00340865]	6,3 mm (1/4 tolli)
Eritööriist[00342180]

Remont

4.1 Uksetihendi vahetamine

Nõue:

Uks on lahti.

1. Tömmake uksetihend soonest välja.

Uksetihend on eemaldatud.

	Uue uksetihendi paksus võib veidi erineda vana tihendi paksusest. See ei mõjuta ukse sulgemist ja pikaajalist tööd.
	Kui teie seadmel on reguleeritavad hinged või hingekinnitused, saate sulgemismehhanismi hiljem sobivaks sättida.
	Väikesed augud uksetihendis on vajalikud õhutuseks. Need ei ole toot-misvead.

Remont

1. Kontrollige, kas tihendi soon on terve.

1. if Kui tihendi soon on kahjustatud, - pöörduge klienditeeninduse poole.

3.

Uksetihendi kerge köverdumine on normaalne ega mõjuta selle toimivust. Soovitatav on uksetihend enne seadmesse paigaldamist sirgu tömmata.

1. Lükake tihendi otsad soone üla- ja alanurka.

Uksetihend on paigaldatud.

Remont

4.2 Tasapinnalise hinge vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Nõue:

Seade on toitest lahutatud.
Mööbliuks on eemaldatud. Vt paigaldusjuhiseid.
Uks on lahti.

4.2.1 Tasapinnalise hinge eemaldamine

1. Eemaldage kaks hinge katet.


1. 1. Keerake lahti neli kruvi (1).

2. Libistage uks välja ja eemaldage see (2).

1. 1. Eemaldage neli kruvi (1).

2. Eemaldage hinged (2).

Hinged on eemaldatud.

4.2.2 Tasapinnalise hinge paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.3 Lükandhinge vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Nõue:

Seade on toitest lahutatud.
Mööbliuks ja seadme uks on eraldatud. Vt paigaldusjuhiseid.

4.3.1 Lükandhinge eemaldamine

▶ 1. Keerake lahti kaks kruvi (1).
2. Eemaldage ülemine hing (2).
3. Eemaldage uks (3).
4. Keerake lahti kaks kruvi (4).
5. Eemaldage alumine hing (5).

Hinged on eemaldatud.

4.3.2 Lükandhinge paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.4 Ukseraami vahetamine

Nõue:

Uks on lahti.

4.4.1 Ukseraami eemaldamine

Töstke ukseraam üles.

Ukseraam on eemaldatud.

4.4.2 Ukseraami paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.5 Riiuli vahetamine

Nõue:

Uks on lahti.

4.5.1 Riiuli eemaldamine

▶ Tömmake riiul välja.

Riiul on eemaldatud.

4.5.2 Riiuli paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.6 Laiendatava riiuli vahetamine

Nõue:

Uks on lahti.

4.6.1 Laiendatava riiuli eemaldamine

1. Tömmake laiendatavat riiulit välja, kuni lukustuskonks tuleb lahti.

1. Laske laiendatavat riiulit madalamale ja keerake see küljele.

2. Laiendatav riiul on eemaldatud.

4.6.2 Laiendatava riiuli paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.7 Sügavkülmikuosa riiuli vahetamine

Nõue:

Uks on lahti.

4.7.1 Sügavkülmikuosa riiuli eemaldamine

Tömmake sügavkülmikuosa riiul välja.

Sügavkülmikuosa riiul on eemaldatud.

4.7.2 Sügavkülmikuosa riiuli paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.8 Puu- ja köögiviljamahuti vahetamine

Nõue:

Uks on lahti.

4.8.1 Puu- ja köögiviljamahuti eemaldamine

1. Tömmake mahuti täielikult välja (1).

2. Eemaldage mahuti (2).

Mahuti on eemaldatud.

4.8.2 Puu- ja köögiviljamahuti paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.9 Puu- ja köögiviljamahuti vaheseina ja katte vahetamine

Nõue:

Uks on lahti.

4.9.1 Puu- ja köögiviljamahuti vaheseina ja katte eemaldamine

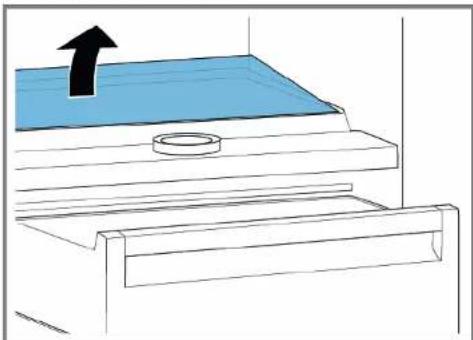

1. Eemaldage vaheseinalt klaasplaat.

1. Eemaldage puu- ja köögiviljamahuti.→143

2. 1. Vajutage kangi kummalgi pool vaheseina alaosa (1).

3. Tömmake vaheseina ettepoole (2).

1. Tõstke vaheseina ja pöörake see külgepidi välja.

Vahesein on eemaldatud.

1. 1. Tõstke puu- ja köögiviljamahuti kate üles.

2. Tõmmake puu- ja köögiviljamahuti katet ettepoole ja pöörake see külgepidi välja.

Puu- ja köögiviljamahuti kate on eemaldatud.

4.9.2 Puu- ja köögiviljamahuti vaheseina ja katte paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.10 Jahutusmahuti vahetamine

Nõue:

Uks on lahti.

4.10.1 Jahutusmahuti eemaldamine

▶ 1. Kallutage jahutusmahutit ettepoole (1).
2. Eemaldage jahutusmahuti (2).

Jahutusmahuti on eemaldatud.

4.10.2 Jahutusmahuti paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.11 Laiendatava mahuti vahetamine

Nõue:

Uks on lahti.

4.11.1 Laiendatava mahuti eemaldamine

1. Kallutage laiendatavat mahutit ettepoole (1).
2. Eemaldage laiendatav mahuti (2).

Laiendatav mahuti on eemaldatud.

4.11.2 Laiendatava mahuti paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.12 LED-kohtvalgusti vahetamine

Eritööriistad:

Eritööriist [00342180]
Lapik kruvikeeraja Tera 2,4 mm × 0,4 mm × 60 mm, komplektis [0034182]

Teie seadmel on LED-tuli, mis ei vaja hooldust. Seda tuld tohib parandada ainult klienditeenindus või volitatud tehnik!

OHT

Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht. - Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud. - Pärast remonti peab olema tehtud ohutuskatse vastavalt standa dile VDE 0701 või riiklikele määrustele.

OHT

Liikuvatest osadest tingitud elektrilöögi oht! Elektrilöögist tingitud surm

Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

ETTEVAATUST!

Teravad servad! Lõikehaavad

Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud.
Uks on lahti.
Külmikuosa riiulid on eemaldatud.

4.12.1 LED-kohtvalgusti eemaldamine

1. Vabastage LED-kohtvalgusti kate.

1. Tömmake LED-kohtvalgusti katet sissepoole ja lükake seda samal ajal edasi.

1. Eemaldage LED-kohtvalgusti moodul.

1. Lahutage LED-kohtvalgusti elektriühendus.

LED-kohtvalgusti on eemaldatud.

4.12.2 LED-kohtvalgusti paigaldamine

▶ Paigaldage vastupidises järjekorras.
