MODE D'EMPLOI BD3086WFDN Profilo

i Over dit document.... 131

Conseils de réparation - Réfrigérateur / Congélateur combiné

i A propos de ce document.... 259

1.1 Informations importantes.... 259

1.1.1 Objectif 259

1.2 Explication des symboles.... 259

1.2.1 Niveaux de risque 259

1.2.2 Symboles de danger 259

1.2.3 Structure des indications d'avertissement 260

1.2.4 Symboles généraux 260

Sécurité...... 261

2.1 Consignes de sécurité générales.... 261

2.1.1 Tous les appareils électroménagers.... 261

Outils et aides.... 262

Réparation 263

4.1 Remplacer le joint de porte 263

4.1.1 Retirer le joint de porte 263

4.1.2 Monter le joint de porte.... 263

4.2 Remplacer la poignée de porte.... 266

4.2.1 Retirer la poignée de porte 266

4.2.2 Monter la poignée de porte 266

4.3 Remplacer la charnière supérieure de la porte 267

4.3.1 Retirer la charnière supérieure de la porte 267

4.3.2 Monter la charnière supérieure de la porte.... 268

4.4 Remplacer la charnière supérieure de la porte (porte avec afficheur).... 269

4.4.1 Retirer la charnière supérieure de la porte 269

4.4.2 Monter la charnière supérieure de la porte.... 270

4.5 Remplacer la charnière intermédiaire de la porte.... 271

4.5.1 Retirer la charnière intermédiaire de la porte 271

4.5.2 Monter la charnière intermédiaire de la porte 271

4.6 Remplacer la charnière de porte inférieure.... 272

4.6.1 Retirer la charnière intermédiaire de la porte 272

4.6.2 Monter la charnière de porte inférieure 272

4.7 Remplacer la tablette....273

4.7.1 Retirer la tablette....273

4.7.2 Monter la tablette 273

4.8 Remplacer le casier à bouteilles 274

4.8.1 Retirer le casier à bouteilles 274

4.8.2 Monter le casier à bouteilles.... 274

4.9 Remplacer l'étagère de la porte 275

4.9.1 Retirer l'étagère de la porte 275

4.9.2 Monter l'étagère de la porte.... 275

4.10 Remplacer l'étagère ajustable de la porte 276

4.10.1 Retirer l'étagère ajustable de la porte.... 276

4.10.2 Monter l'étagère ajustable de la porte 276

4.11 Remplacer le bac d'aliments congelés.... 277

4.11.1 Retirer le bac d'aliments congelés 277

4.11.2 Monter le bac d'aliments congelés.... 277

4.12 Remplacer le bac.... 278

4.12.1 Retirer le bac.... 278

4.12.2 Monter le bac 278

4.13 Remplacer le bac télescopique 279

4.13.1 Extraire le bac télescopique 279

4.13.2 Monter le bac télescopique 279

4.14 Changer le projecteur LED 280

4.14.1 Démontage du projecteur LED 280

4.14.2 Monter le projecteur LED 280

4.15 Remplacer l'éclairage LED supérieur 281

4.15.1 Retirer l'éclairage LED 281

4.15.2 Monter l'éclairage LED supérieur.... 282

4.16 Echange de l'éclairage LED latéral 283

4.16.1 Démontage de l'éclairage LED latéral 283

4.16.2 Montage de l'éclairage LED latéral 284

4.17 Changer le projecteur LED 285

4.17.1 Démontage du projecteur LED 285

4.17.2 Monter le projecteur LED 286

4.18 Echange du module d'alimentation LED 287

4.18.1 Démontage du module d'alimentation LED 287

4.18.2 Montage du module d'alimentation LED 289

i A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.

Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
⚠️ DANGER	Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves.
⚠️ AVERTISSEMENT	Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves.
⚠️ PRUDENCE	Le non respect de la consigne d'avertissement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
	Consigne d'avertissement générale
	Danger engendré par la tension électrique
	Risque d'explosion
	Risque de blessures par coupure

i A propos de ce document

Symbole de danger Signification
		Risque de blessures par écrasement
		Danger engendré par des surfaces très chaudes
		Danger engendré par un champ magnétique puissant
		Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
[Start] Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité générales

2.1.1 Tous les appareils électroménagers

Risque d'électrocution en raison de pièces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Risque de blessures par coupure sur des bords tranchants!

■ Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

■ Porter des chaussures de protection.
■ Sécuriser les composants lourds contre le risque de chute.
■ Ne pas coller les pièces du châssis sur les composants mobiles.

Risque lié à la sécurité / fonction de l'appareil!

■ Utiliser uniquement des pièces détachées d'origine.

Risque d'endommagement des composants sensibles aux décharges électrostatiques!

■ Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Tissu de protection[00342013]	60 cm x 50 cm
Tournevis plat Lame	2.4 mm x 0.4 mm x60 mm, dans le kit [00341820]
Outil spécial[00342180]
Ventouse[00342224]	∅50 mm
Embout Torx TX20[00340865]	6,3 mm (1/4")
Tournevis plat Lame	10 mm x 1,6 mm x200 mm

Réparation

4.1 Remplacer le joint de porte

Pré-requis:

La porte est ouverte.

4.1.1 Retirer le joint de porte

1. Sortir le joint de porte de la rainure dans les coins gauche et droit.

Le joint de porte est retiré.

4.1.2 Monter le joint de porte

	L'épaisseur du nouveau joint de porte peut différer légèrement de celle de l'ancien. Cela n'affectera en rien la fermeture ou le fonctionnement à long terme de la porte.
	Si votre appareil est doté de charnière ou d'attaches de charnières ajustables, vous pourrez optimiser le comportement de fermeture par la suite.
	Les petits trous latéraux dans les joints de porte sont fonctionnels (nécessaires pour la ventilation). Il ne s'agit pas de défauts de production.

Réparation

1. S'assurer de l'absence de dégâts dans les rainures qui doivent accueillir le joint.

1. if Si la rainure de joint est endommagée.

Contacter le service après-vente.

3.

Une légère déformation du joint est normale et ne saurait en affecter le fonctionnement. Il est recommandé de redresser le joint de porte avant de l'insérer dans l'appareil.

Réchauffer le joint de porte avec un sèche-cheveux ou de l'eau chaude et le reformer manuellement.

1. Pousser les coins du joint en haut et en bas dans la rainure.

1. Enfoncer progressivement le joint dans la rainure.

Le joint de porte est installé.

Réparation

4.2 Remplacer la poignée de porte

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Tournevis plat Lame 10 mm x 1,6 mm x 200 mm

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.

4.2.1 Retirer la poignée de porte

1. Retirer deux capuchons de vis (1).
2. Dévisser deux vis (2).
3. Retirer la poignée de porte (3).

La poignée de porte est retirée.

La poignée de la deuxième porte peut être retirée de la même manière.

4.2.2 Monter la poignée de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.3 Remplacer la charnière supérieure de la porte

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Pré-requis:

Appareil est déconnecté de l'alimentation.
Les équipements intérieurs de l'appareil sont retirés.

4.3.1 Retirer la charnière supérieure de la porte

1. Placer l'appareil sur le dos.

1. 1. Appuyer sur le cache de charnière supérieure des deux côtés (1).

2. Sortir le cache de charnière supérieure (2).

3. Faire pivoter le cache de la charnière (3).
4. Retirer le cache de la charnière supérieure (4).
5. Dévisser deux vis (5).
6. Retirer la charnière supérieure (6).

La charnière supérieure est retirée.

4.3.2 Monter la charnière supérieure de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Remplacer la charnière supérieure de la porte (porte avec afficheur)

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Pré-requis:

Appareil est déconnecté de l'alimentation.
Les équipements intérieurs de l'appareil sont retirés.

4.4.1 Retirer la charnière supérieure de la porte

1. Placer l'appareil sur le dos.

1. 1. Retirer le cache de la charnière supérieure (1).

2. Retirer le couvercle de la boîte de câbles (2).

3. Débrancher la connexion électrique (3).
4. Dévisser la vis de mise à la terre (4).
5. Retirer la protection du câble (5).
6. Dévisser la vis (6).

La charnière supérieure est retirée.

4.4.2 Monter la charnière supérieure de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.5 Remplacer la charnière intermédiaire de la porte

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Pré-requis:

Appareil est déconnecté de l'alimentation.
Les équipements intérieurs de l'appareil sont retirés.
√ La charnière supérieure de la porte est retirée.

4.5.1 Retirer la charnière intermédiaire de la porte

1. Retirer la porte du compartiment réfrigérateur (1).
2. Dévisser deux vis (2).
3. Retirer la charnière intermédiaire (3).

→ La charnière intermédiaire est retirée.

4.5.2 Monter la charnière intermédiaire de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.6 Remplacer la charnière de porte inférieure

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Pré-requis:

Appareil est déconnecté de l'alimentation.
Les équipements intérieurs de l'appareil sont retirés.
La charnière supérieure est retirée.

La charnière intermédiaire est retirée.

4.6.1 Retirer la charnière intermédiaire de la porte

1. Retirer la porte du compartiment congélateur (1).
2. Dévisser la vis (2).
3. Extraire la charnière inférieure en la tournant (3).
4. Retirer la charnière inférieure (4).

La charnière inférieure de la porte est retirée.

4.6.2 Monter la charnière de porte inférieure

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.7 Remplacer la tablette

Pré-requis:

La porte est ouverte.

4.7.1 Retirer la tablette

La tablette est retirée.

4.7.2 Monter la tablette

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.8 Remplacer le casier à bouteilles

Pré-requis:

La porte est ouverte.

4.8.1 Retirer le casier à bouteilles

▶ Extraire le casier à bouteilles.

Le casier à bouteilles est retiré.

4.8.2 Monter le casier à bouteilles

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.9 Remplacer l'étagère de la porte

Pré-requis:

La porte est ouverte.

4.9.1 Retirer l'étagère de la porte

- Soulever l'étagère de la porte.

L'étagère de la porte est retirée.

4.9.2 Monter l'étagère de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.10 Remplacer l'étagère ajustable de la porte

Pré-requis:

La porte est ouverte.

4.10.1 Retirer l'étagère ajustable de la porte

▶ Relever l'étagère ajustable en hauteur de la porte jusqu'à ce qu'elle soit libérée de son support.

L'étagère ajustable de la porte est retirée.

4.10.2 Monter l'étagère ajustable de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.11 Remplacer le bac d'aliments congelés

Pré-requis:

La porte est ouverte.

4.11.1 Retirer le bac d'aliments congelés

1. Extraire complètement le bac d'aliments congelés (1).
2. Retirer le bac d'aliments (2).

Le bac d'aliments congelés est retiré.

4.11.2 Monter le bac d'aliments congelés

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.12 Remplacer le bac

Pré-requis:

La porte est ouverte.

4.12.1 Retirer le bac

1. Extraire le bac inférieur du réfrigérateur (1).
2. Extraire le bac supérieur du réfrigérateur (2).

Les bacs sont retirés.

4.12.2 Monter le bac

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.13 Remplacer le bac télescopique

Pré-requis:

La porte est ouverte.

4.13.1 Extraire le bac télescopique

1. Extraire complètement le bac télescopique (1).
2. Retirer le bac télescopique (2).

→ Le bac télescopique est retiré.

4.13.2 Monter le bac télescopique

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.14 Changer le projecteur LED

Outillage nécessaire:

Outil spécial [00342180]

Votre appareil est équipé d'un éclairage LED ne demandant pas d'entretien. Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés!

DANGER Risque d'électrocution en raison Risque d'électrocution en cas de r Les pièces électriques doiv qualifiés. Après la réparation, effectu ou les régulations spécifique

DANGER Risque d'électrocution par des Mort par électrocution. - Débrancher l'appareil du se démarrer la réparation.

PRUDENCE Arêtes vives ! Blessures par coupure ► Porter des gants de protect

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.

4.14.1 Démontage du projecteur LED

1. Retirer le projecteur LED à l'aide d'un outil spécial (1).

1. Retirer les raccords électriques du projecteur LED.
   → Le projecteur LED est retiré.

4.14.2 Monter le projecteur LED

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.15 Remplacer l'éclairage LED supérieur

Outillage nécessaire:

Tournevis plat Lame 2.4 mm x 0.4 mm x 60 mm, dans le kit [00341820]

Votre appareil comprend un éclairage LED sans maintenance. Ces lampes peuvent être réparées exclusivement par le service après-vente ou un technicien autorisé.

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.
Les équipements intérieurs supérieurs de l'appareil sont retirés.

4.15.1 Retirer l'éclairage LED

1. Déplacer l'éclairage LED vers la gauche.

Connexion électrique de l'éclairage LED est débranchée.

1. Libérer les crochets de l'éclairage LED.

1. Retirer l'éclairage LED par l'avant.

L'éclairage LED est retiré.

4.15.2 Monter l'éclairage LED supérieur

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.16 Echange de l'éclairage LED latéral

Outillage nécessaire:

Ventouse ∅50 mm [00342224]

Votre appareil est équipé d'un éclairage LED ne demandant pas d'entretien. Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés!

⚠️ DANGER Risque d'électrocution en raison Risque d'électrocution en cas de r Les pièces électriques doiv qualifiés. Après la réparation, effectu ou les régulations spécifique

DANGER Risque d'électrocution par des Mort par électrocution. - Débrancher l'appareil du se démarrer la réparation.

PRUDENCE Arêtes vives ! Blessures par coupure ► Porter des gants de protect

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.
Les clayettes du réfrigérateur sont retirées.

4.16.1 Démontage de l'éclairage LED latéral

1. Fixer la ventouse dans le tiers supérieur de l'éclairage LED latéral.

1. Retirer l'éclairage LED latéral en tournant vers l'avant avec la ventouse.

1. Retirer le raccord électrique de l'éclairage LED latéral.

L'éclairage LED latéral est retiré.

4.16.2 Montage de l'éclairage LED latéral

1. Rétablir le raccord électrique de l'éclairage LED latéral.
2. Monter l'éclairage LED latéral sur la position correspondante contre la paroi du compartiment réfrigérateur (fixer les crochets).
   L'éclairage LED latéral est monté.

Réparation

4.17 Changer le projecteur LED

Outillage nécessaire:

Outil spécial [00342180]

Tournevis plat Lame 2.4 mm x 0.4 mm x 60 mm,

dans le kit [00341820]

Votre appareil est équipé d'un éclairage LED ne demandant pas d'entre- tien.

Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés!

DANGER

Risque d'électrocution en raison de pièces sous tension !

Risque d'électrocution en cas de réparation non conforme

Les pièces électriques doivent être réparées par des techniciens qualifiés.
- Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conductrices de tension !

Mort par électrocution.

Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

PRUDENCE

Arêtes vives

Blessures par coupure

▶ Porter des gants de protection.

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.
Les clayettes du réfrigérateur sont retirées.

4.17.1 Démontage du projecteur LED

1. Défaire le cache du projecteur LED.

1. Tirer le cache du projecteur LED vers l'intérieur et le pousser simultanément vers l'avant.

1. Défaire le module projecteur LED.

1. Défaire le raccord électrique du projecteur LED.

Le projecteur LED est retiré.

4.17.2 Monter le projecteur LED

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.18 Echange du module d'alimentation LED

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Tournevis plat Lame 2.4 mm x 0.4 mm x 60 mm, dans le kit [00341820]

Réservoir Capacité min. 200 ml

Valable pour variantes d'appareils avec "appareil photo dans le réfrigérateur" (CIF, camera in fridge).

Les réparations des modules électroniques sont exclusivement réservées au service après-vente ou à des spécialistes autorisés!

DANGER

Risque d'électrocution en raison de pièces sous tension! Risque d'électrocution en cas de réparation non conforme

Les pièces électriques doivent être réparées par des techniciens qualifiés.

- Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conductrices de tension! Mort par électrocution.

Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

PRUDENCE

Arêtes vives !

Blessures par coupure

▶ Porter des gants de protection.

Pré-requis:

Appareil est déconnecté de l'alimentation.
La face arrière de l'appareil est accessible.

4.18.1 Démontage du module d'alimentation LED

1.

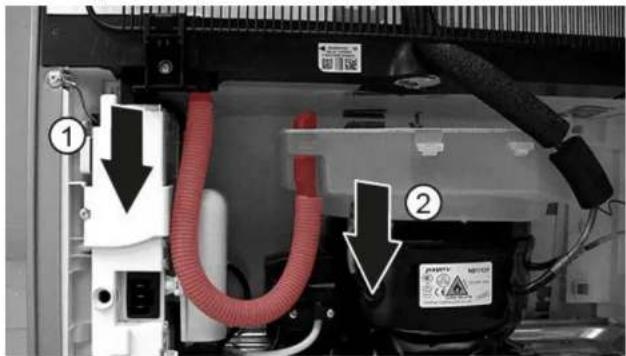

ATTENTION!

Risque d'endommagement!!

Si l'eau de condensation parvient sur l'électronique et les raccords du compresseur, il peut y avoir un risque d'endommagement de l'électronique de l'appareil.

Lors du retrait du tuyau de vidange, vérifier que l'eau de condensation ne parvient pas sur les composants électroniques.

1. Retirer le tuyau d'évacuation de l'eau de vidange (1).
2. Ajouter de l'eau de condensation dans le bac.
3. Retirer le tuyau de vidange du bac d'évaporation (2).

Le condensateur de démarrage du compresseur et le boîtier du module d'alimentation LED sont libérés.

1. Défaire les deux crochets.

Le cache du condensateur de démarrage du compresseur et du boîtier du module d'alimentation LED est libéré.

1. Défaire les quatre crochets.

Le module d'alimentation LED est libéré.

1. Défaire les branchements électriques (1) et (2) du module d'alimentation LED.

Le module d'alimentation LED est démonté.

Réparation

4.18.2 Montage du module d'alimentation LED

Le montage s'effectue dans l'ordre chronologique inverse.
