Type de produit	Table de cuisson au gaz encastrable
Marque	Summit
Modèle	GC5271WTK30
Dimensions de la découpe (L x P)	553 x 473 mm (21 3/4 x 18 5/8 po)
Dimensions hors tout (L x P x H)	Non spécifié dans la notice
Nombre de brûleurs	4
Brûleur ultra rapide	11 000 Btu/h, diamètre casserole 24-26 cm
Brûleur rapide	10 000 Btu/h, diamètre casserole 20-22 cm
Brûleur semi-rapide	6 100 Btu/h, diamètre casserole 16-18 cm
Brûleur auxiliaire	3 550 Btu/h, diamètre casserole 10-14 cm
Alimentation gaz	Gaz naturel ou GPL (propane HD-5)
Pression d'alimentation	Gaz naturel : min 4 po CE, max 11 po CE ; réglée à 1 po CE au-dessus
Allumage	Allumage intégré par manette (dispositif d'arrêt d'urgence)
Matériau de la surface	Verre (probablement, d'après nettoyage)
Entretien	Nettoyage des brûleurs et grilles à l'eau tiède savonneuse ; ne pas utiliser de produits abrasifs
Sécurité	Arrêt d'urgence, coupe-gaz, détection de flamme (thermocouple)
Pièces détachées	Buses, robinets, joints, grilles disponibles
Garantie	1 an pièces et main-d'œuvre (États-Unis contigus)
Pays de fabrication	Non spécifié

FOIRE AUX QUESTIONS - GC5271WTK30 Summit

Quels types de gaz puis-je utiliser avec cette cuisinière ?

Cette table de cuisson est compatible avec le gaz naturel et le GPL (propane HD-5). Le régulateur fourni est réglé en usine pour le gaz naturel ; pour une conversion au GPL, il faut inverser la cheville en plastique dans le régulateur.

Comment allumer les brûleurs ?

Tournez la manette du brûleur dans le sens inverse des aiguilles d'une montre jusqu'à la position de débit maximal (grande flamme), appuyez sur la manette et maintenez enfoncée. Le brûleur s'allume en 2 à 3 secondes. Relâchez la manette pour régler la flamme.

Quels diamètres de casseroles sont recommandés ?

Brûleur ultra rapide : 24-26 cm ; rapide : 20-22 cm ; semi-rapide : 16-18 cm ; auxiliaire : 10-14 cm. Utiliser des casseroles à fond plat et toujours les couvrir pour économiser le gaz.

Comment nettoyer les brûleurs ?

Débranchez l'appareil du gaz et de l'électricité. Nettoyez les têtes de brûleurs, les chapeaux émaillés et les grilles à l'eau tiède savonneuse avec une brosse en nylon. Ne les lavez pas au lave-vaisselle. Séchez complètement avant de remonter.

Puis-je utiliser des allumettes en cas de panne de courant ?

Oui, vous pouvez allumer les brûleurs avec des allumettes. Soyez très prudent et n'approchez jamais votre visage ou vos mains près du brûleur.

Que faire si je sens une odeur de gaz ?

N'allumez aucun appareil, ne touchez aucun interrupteur, ne téléphonez pas dans le bâtiment. Quittez les lieux, appelez immédiatement votre fournisseur de gaz depuis le téléphone d'un voisin, ou les pompiers.

Quelles sont les dimensions de la découpe pour l'encastrement ?

Pour le modèle GC5271W, les dimensions de découpe sont : A (largeur) = 553 mm, B (profondeur) = 473 mm, C et D (espacement latéral) = 63,5 mm, E (distance par rapport au bord avant) = 175 mm.

Comment convertir la table de cuisson du gaz naturel au propane ?

Le technicien doit remplacer les buses par celles du nouveau gaz (fournies) et ajuster le régulateur de pression en tournant la cheville en plastique de 180°. Apposer ensuite l'étiquette du nouveau gaz.

Est-il possible de chauffer la pièce avec cette cuisinière ?

Non, il est interdit d'utiliser cet appareil comme chauffage d'appoint. Cela présente un risque d'intoxication au monoxyde de carbone et de surchauffe.

Que couvre la garantie limitée ?

La garantie d'un an (États-Unis contigus) couvre les pièces et la main-d'œuvre pour les vices de matériau ou de fabrication. Elle ne couvre pas l'installation, les dommages accidentels, l'usure normale (ampoules, filtres) ni les réparations hors des États-Unis.

MODE D'EMPLOI GC5271WTK30 Summit

Cher client, nous vous remercions d'avoir choisi nos produits.

Nous vous assurons que ce nouvel appareil moderne, fonctionnel et pratique à la fois, fabriqué avec des matériaux de première qualité, sera satisfaire pleinement vos exigences. Ce nouvel appareil est très facile d'utilisation, mais afin d'obtenir les meilleurs résultats, nous vous recommandons tout particulièrement, de lire attentivement cette notice avant toute utilisation.

Ces instructions sont valables uniquement pour les pays dont les symboles d'identification figurent sur l'étiquette de l'appareil.

Le fabriquant ne peut être tenu pour responsable en cas de dommages corporels ou matériels en raison d'une installation incorrecte ou un usage abusif de l'appareil.

Felix Storch, Inc.

Une compagnie enregistrée d'ISO 9001: 2015

770 Garrison Avenue

Bronx, New York 10474

www.summitappliance.com

PROFESSIONAL

MODÈLE : GC22SS - GC527SS-GC5271W-GC5272B

Le fabriquant ne peut être tenu pour responsable des imprécisions dues à l'impression ou des erreurs de reproduction dans la présente notice. Les images présentées ont un caractère purement indicatif. Nous nous réservons le droit d'apporter des modifications à nos produits, que nous jugeons nécessaires ou utiles, notamment dans l'intérêt de l'utilisateur, tout en conservant ses caractéristiques essentielles en termes de fonctionnement et sécurité.

Cette table de cuisson a été conçue pour être utilisée exclusivement comme appareil de cuisson : toute autre utilisation (telle que dispositif de chauffage de la pièce) est considérée comme étant abusive et dangereuse.

TABLE DES MATIÈRES

Précautions importantes....19

Position des composants ....20

Installation 21 - 24

Installation de la table de cuisson. 21

Fixation de la table de cuisson. 22

Ventilation de la pièce. 22

Raccordement au gaz. 23

Branchement électrique....23 - 24

Réglages 25

Conversions....26 - 27

Utilisation de la table de cuisson.... 28 - 29

Allumage des brûleurs 28

Utilisation correcte des brûleurs 28 - 29

Nettoyage 30

Entretien....31

Remplacement des composants

Garantie limitée 32

PRÉCAUTIONS IMPORTANTES

1) CONSIGNES DE SÉCURITÉ

Pour tous les appareils :

• Le produit doit être installé conformément à la déclaration que l'installation doit être conforme aux codes locaux ou, en l'absence de codes locaux, avec le National Fuel Gas Code, ANSI Z223.1 / NFPA 54.
• Le produit doit être mis à la terre conformément aux codes locaux ou, en l'absence de codes locaux, avec le National Electrical Code, ANSI / NFPA 70.
• Assurez-vous que la connexion de gaz est conforme aux codes et règlements locaux. En l'absence de codes locaux, les installations doivent être conformes à la norme nationale américaine, National Fuel Gas Code ANSI Z223 / NFPA 54 ou canadien CAN / CGA_B 149.1 ou CAN / CGA-149.2.
• Cet appareil et son robinet d'arrêt doivent être coupés de l'arrivée de gaz lors des essais de pression effectués à une valeur supérieure à 12 psi (3.5 kPa). La pression maximale d'alimentation en gaz est de 4 pouces d'eau et 11 pouces d'eau et le régulateur de pression du gaz est réglé à 1 pouce d'eau au-dessus de la pression d'admission spécifiée par le fabriquant.
• Toujours débrancher le câble d'alimentation ; les appareils sont fournis avec les instructions relatives à l'emplacement de la prise murale et les précautions à prendre pour couper l'alimentation électrique avant d'effectuer les opérations d'entretien.

AVERTISSEMENT : Le non-respect des instructions du présent manuel peut être à l'origine d'un incendie ou explosion causant des dommages matériels, corporels ou le décès.

- Ne pas entreposer ou utiliser d'essence ou autres gaz ou liquides inflammables à proximité de cet ou tout autre appareil.

2) QUE FAIRE SI CA SENT LE GAZ

• N'allumez aucun appareil.
• Ne touchez aucun interrupteur ; n'utilisez aucun téléphone se trouvant dans le bâtiment.
• Appelez immédiatement votre fournisseur de gaz utilisant le téléphone d'un voisin. Suivez les instructions données par le fournisseur de gaz.
• Si vous n'arrivez pas à joindre votre fournisseur de gaz, contactez les pompiers.

- L'installation et la mise en service doivent être effectuées par un installateur qualifié, un centre agréé ou le fournisseur de gaz.

- Conservez les buses retirées de l'appareil en vue d'un usage futur.

- La profondeur maximale des meubles installés au-dessus de la table de cuisson doit être de 13 pouces (330 mm).

- Maintenez à distance de l'appareil toute matière combustible, essence ou autres gaz et liquides inflammables.

- N'obstruez pas le débit de gaz ou les bouches d'aération.

- Couper l'arrivée du gaz à l'appareil en fermant manuellement le robinet du gaz indépendant avant d'effectuer tout essai de pression de l'installation d'arrivée du gaz avec des pressions d'essai égales ou inférieures à 1/2 psi (3,5 kPa).

POSITION DES COMPOSANTS

MODÈLE : GC22SS

MODÈLE : GC527SS

GC5271W

GC5272B

No. de la pièce
Description

1	Ultra rapide	11 000 Btu/h
2	Brûleur rapide 10 000 Btu/h
3	Brûleur auxiliaire 3 550 Btu/h
4	Brûleur semirapide	6 100 Btu/h
6-7	Grille
8	Manette de commande du brûleur n° 1
9	Manette de commande du brûleur n° 3
10	Manette de commande du brûleur n° 2
11	Manette de commande du brûleur n° 4

Chaleur fournie

NOTE : Cet appareil a été conçu pour un usage domestique uniquement.

Avertissement : Lors du fonctionnement, les surfaces de travail de la zone de cuisson deviennent très chaudes : ne laissez pas les enfants s'approcher !

INSTALLATION

L'installation, le réglage des commandes ainsi que l'entretien doivent être effectués uniquement par du personnel qualifié.

Une installation incorrecte peut entraîner des dommages corporels ou matériels pour lesquels le fabricant ne sera pas tenu responsable. Pendant toute la durée de vie du système, les dispositifs de sécurité et de réglage automatique des appareils doivent être modifiés uniquement par le fabricant ou un fournisseur dûment agréé.

Installation de la table de cuisson

Assurez-vous que l'appareil est en bon état après l'avoir déballé et retiré les emballages des différentes pièces conservées à part. En cas de doute, n'utilisez pas l'appareil et contactez un technicien qualifié. Ne laissez jamais des matériaux d'emballage (carton, sachets, polystyrène, pointes, etc.) à la portée des enfants représentant une source de danger.

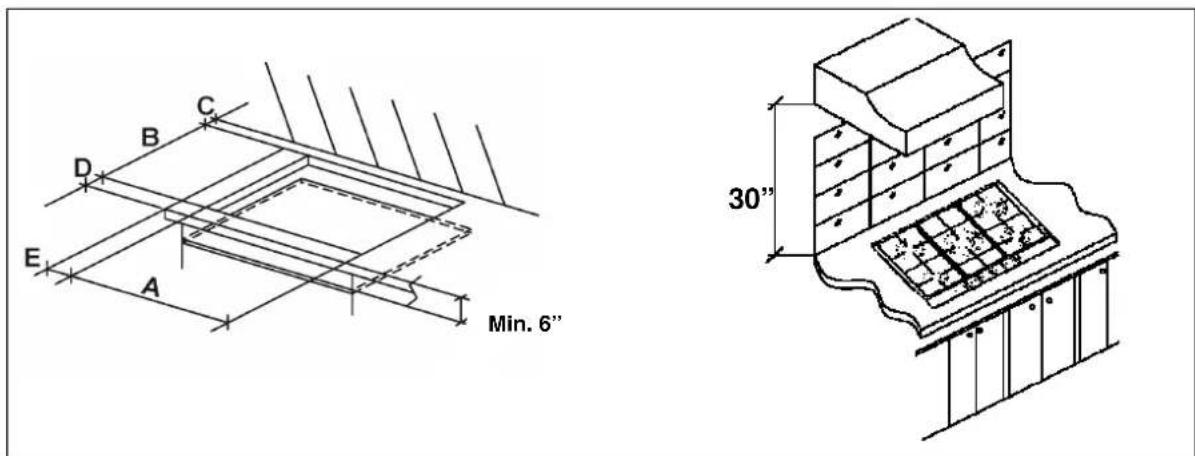

Les mesures du trou prévu au-dessus du meuble modulaire et dans lequel sera installée la table de cuisson sont spécifiées sur la Fig. 1 et le tableau suivant. Veuillez respecter les mesures indiquées pour le trou dans lequel sera encastré l'appareil (voir Figures 1 et 2).

FIG.1
FIG.2

Dimensions à respecter (en pouces)
Modèle No.	A	B	C	D	E
GC22SS	11^-1/4	19	2^-1/2	2^-1/2	2-7/8
GC5271W - GC5272B GC527SS	21^-3/4	18-5/8	2^-1/2	2^-1/2	6 - 57/64

Dimensions à respecter (en mm)
Modèle No.	A	B	C	D	E
GC22SS	282	482	59	59	100
GC5271W-GC5272B GC527SS	553	473	63.5	63.5	175

Fixation de la table de cuisson

La table de cuisson est équipée d'un joint spécial destiné à éviter toute infiltration de liquide dans le meuble. Pour appliquer ce joint correctement, suivez attentivement les instructions suivantes :

- Enlevez tous les éléments mobiles de la table de cuisson.

- Retirez les joints de leur support, en vérifiant que la protection transparente ne se décolle pas du joint.

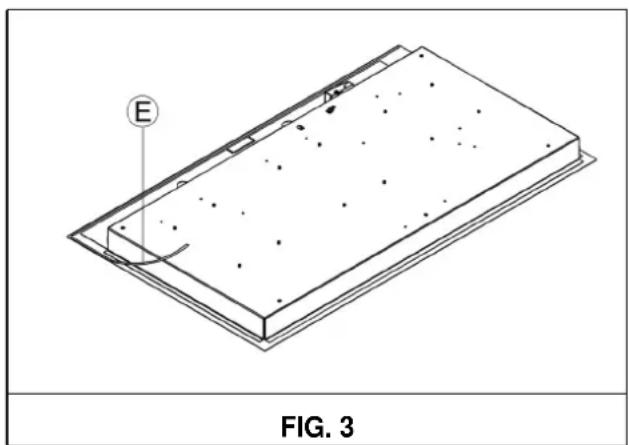

- Retournez la table de cuisson et placez correctement le joint « E » (fig. 3) sous le bord de la table de cuisson de sorte que l'extérieur du joint corresponde exactement au contour de la table. Les extrémités des bandes doivent se rencontrer sans se chevaucher.

- Fixez uniformément et solidement le joint à la table de cuisson, en appuyant avec vos doigts et retirez la bande de protection transparente du joint et placez la plaque dans le trou du meuble.

- Fixez la table de cuisson à l'aide des crochets « S » prévus à cet effet et insérez l'élément dans l'orifice « H » ; tourner la vis « F » jusqu'à ce que le crochet « S » colle à la surface (fig. 4). Pour fixer les crochets, n'utilisez pas de tournevis mécaniques ou électriques. Utilisez un tournevis manuel tout en exerçant une pression modérée.

Les parois adjacentes (latérales et arrières) qui dépassent la table de cuisson en hauteur doivent être placées à une distance minimale du trou comme indiqué dans la Fig. 1 et le tableau de la page précédente.

Afin d'éviter tout contact éventuel avec la partie inférieure chaude de la table de cuisson, un revêtement horizontal en bois doit être installé et fixé à l'aide de vis, à une distance minimale de 6" en-dessous de la surface inférieure de la table de cuisson (voir Fig. 1).

Ventilation de la pièce

Pour assurer le bon fonctionnement de l'appareil, assurez-vous que la pièce où ce dernier est installé soit dûment aérée.

L'appareil ne doit pas être installé avec un système de ventilation qui souffle de l'air vers le bas en direction de l'appareil. Cela peut causer des problèmes de départ de feu et de combustion avec l'appareil de cuisson au gaz, entraînant des blessures ou un fonctionnement imprévu.

Gaz naturel et Gaz propane

Les installations au gaz naturel nécessitent le branchement d'un régulateur de gaz à la table de cuisson. Ledit régulateur fait partie des accessoires fournis avec l'appareil.

Montez le régulateur (prenant en considération le sens du flux du gaz) ainsi que les éléments intermédiaires (fournis) conformément à la figure ci-dessous.

La pression d'alimentation en gaz pour correctement régler le régulateur doit être d'au moins 1 po. d'eau (249 Pa) au-dessus de la pression d'admission spécifiée).

La pièce intermédiaire du côté alimentation du régulateur doit être fournie par l'installateur. Utiliser des raccordements compatibles avec les raccords de flexible et tester les raccordements pour s'assurer qu'il n'y ait pas de fuites.

S'assurer que le point de branchement à l'alimentation reste accessible une fois l'appareil installé.

AVERTISSEMENT :

Éviter tout contact accidentel des flexibles avec le conduit ou buse d'évacuation d'un four encastré.

Branchement électrique

Les branchements électriques de l'appareil doivent répondre aux exigences des réglementations et dispositions locales.

Avant de brancher l'appareil, vérifiez que :

1. La puissance électrique de la principale source d'électricité et des prises de courant soit adaptée à la puissance nominale maximale de l'appareil. (Se référer à l'étiquette de données présente sur la partie inférieure de la table de cuisson)

2. La prise ou le système soit dotée d'une prise de terre efficace conformément aux réglementations et dispositions locales. Le fabriquant n'est pas responsable du non-respect des dispositions susmentionnées.

Branchement électrique

Les branchements électriques de l'appareil doivent répondre aux exigences des réglementations et dispositions locales.

Avant de brancher l'appareil, vérifiez que :

1. La puissance électrique de la principale source d'électricité et des prises de courant soient adaptées à la puissance nominale maximale de l'appareil. (Se référer à l'étiquette de données présente sur la partie inférieure de la table de cuisson)
2. La prise ou le système soit doté d'une prise de terre efficace conformément aux réglementations et dispositions locales. Le fabriquant n'est pas responsable du non-respect des dispositions susmentionnées.

En cas de raccordement au réseau d'alimentation électrique au moyen d'une prise :

• Installez une fiche standard sur le câble en vous assurant qu'elle est adaptée à la charge indiquée sur la plaque signalétique.

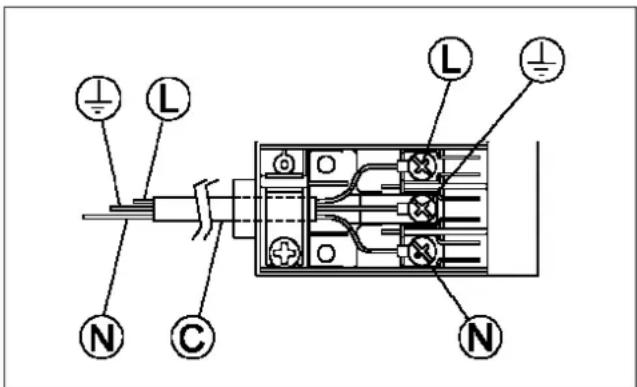

• Installez les câbles comme indiqué sur la Fig. 5, où : Lettre L (sous tension) = câble Lettre N (neutre) = câble

Symbole de masse ⏻ = câble vert ou vert/jaune

• N'utilisez jamais d'adaptateurs ou dérivations pour le raccordement car ils pourraient provoquer de faux contacts entraînant une surchauffe potentiellement dangereuse.
• La prise électrique doit restée accessible même une fois la table de cuisson encastrée.

En cas de raccordement direct au réseau d'alimentation électrique :

• Installez un disjoncteur omnipolaire entre l'appareil et l'alimentation.
  La taille dudit disjoncteur doit respecter les prescriptions locales d'installation en vigueur.

- Le câble de terre ne doit pas être interrompu par le disjoncteur.

- Pour un maximum de sécurité, le raccordement électrique peut également être protégé par un disjoncteur différentiel à haute sensibilité.

Il est vivement conseillé de brancher le câble de terre vert/jaune à une installation de mise à la terre efficace.

RÉGLAGES

Débranchez l'appareil du réseau d'alimentation électrique avant d'intervenir pour des réglages. Tous les joints doivent être changés par le technicien une fois les réglages terminés.

Robinets

Réglage du "débit réduit" :

1. Allumez le brûleur et tournez la manette correspondante sur la position "débit réduit" (petite flamme fig. 8 page 28).
2. Retirez la manette « M » (fig. 6 et 6/A) du robinet, qui est simplement enfoncée sur sa tige.
3. Le by-pass pour le réglage du débit minimal peut être : à côté de la manette de commande (fig. 6) ou dans la tige. Dans tous les cas, le réglage peut être effectué à l'aide d'un petit tournevis « D » inséré à côté du robinet (fig. 6) ou dans le trou « C » dans la tige du robinet (fig 6/A).

Tournez la vis papillon vers la droite ou la gauche jusqu'à ce que la flamme du brûleur soit correctement réglée sur la position correspondant au “débit réduit”.

La flamme ne doit pas être trop petite : la flamme la plus petite doit être continue et régulière. Remontez les différents composants.

Il est entendu que seuls les brûleurs aux gaz naturel ou gaz de ville sont soumis à de tels réglages. Dans le cas du propane, la vis doit être complètement verrouillée (tournez dans le sens des aiguilles d'une montre).

Les opérations susmentionnées sont faciles à mener, quelle que soit la position de la table de cuisson ou la fixation au plan de travail.

IL N'EST PAS NÉCESSAIRE DE RÉGLER L'AIR D'ARRIVÉE DES BRÛLEURS.

FIG. 6 FIG. 6/A

CONVERSIONS

Remplacement des buses

Il est possible d'adapter les brûleurs aux différents types de gaz en installant des buses qui correspondent au gaz utilisé. Pour ce faire, retirez les têtes des brûleurs et utilisez une clé droite « B » pour dévisser la buse « A » (voir fig. 7) puis remplacez-la par une buse correspondante au gaz utilisé.

Assurez-vous que la buse soit bien fixée.

Après avoir effectué ces remplacements, le technicien doit régler les brûleurs comme décrit au paragraphe “Réglages” à la page précédente et apposer l’étiquette correspondant au nouveau type de gaz utilisé sur l’appareil à la place de la précédente. Cette étiquette se trouve dans le sachet de la nouvelle buse.

Comment modifier le réglage du régulateur de pression fourni avec la table de cuisson :

Le régulateur de gaz a été réglé pour une utilisation au gaz naturel. Convertir au GPL :

1. Dévissez le capuchon en aluminium
2. Retirez et tournez la cheville en plastique à 180°
3. Vissez la cheville en plastique
4. Vissez le capuchon en aluminium

Pour faciliter la tâche à l'installateur, nous avons préparé un tableau indiquant les débits, les capacités calorifiques des brûleurs, le diamètre des buses et la pression de service des différents types de gaz.

BRÛLEURS		GAZ	ORDINAIRE COLLECTEUR PRESSION pouces colonne d'eau	DIAMÈTRE DE L'INJECTEUR 1/100 mm	APPORT NOMINAL DE CHALEUR (Btu/h)
N°	DESCRIPTION				Min.	Max.
1	ULTRA RAPIDE	PROPANE HD - 5 GAZ NATUREL	114	94176	4 4004 400	11 00011 000
2	RAPIDE	PROPANE HD - 5 GAZ NATUREL	114	91155	2 5002 500	10 00010 000
3	AUXILIAIRE	PROPANE HD - 5 GAZ NATUREL	114	5390	1 2001 200	3 5503 550
4	SEMIRAPIDE	PROPANE HD - 5 GAZ NATUREL	114	70120	1 5001 500	6 1006 100

UTILISATION DE LA TABLE DE CUISSON

Allumage des brûleurs

Un symbole est présent à côté de chaque manette sur le panneau de commande de votre table de cuisson. Ce symbole indique à quel brûleur correspond la manette de commande en question. Après avoir ouvert l'arrivée de gaz ou le robinet de la bouteille à gaz, allumez les brûleurs comme indiqué ci-dessous :

Les manettes de commande des brûleurs sont équipées d'un dispositif d'arrêt d'urgence. Elles doivent être tournées dans le sens inverse des aiguilles d'une montre jusqu'à atteindre la position de débit maximal (représenté par une grande flamme, Fig. 8) jusqu'à butée. Puis appuyez sur la manette. Le brûleur s'allume en deux ou trois secondes. Continuez d'appuyer en tournant vers la position de débit minimal (représenté par une petite flamme, Fig. 8) pour régler la flamme. En cas de sortie accidentelle d'une flamme, arrêter le brûleur et attendre au moins 1 minute avant de rallumer.

Utilisation correcte des brûleurs

Pour une efficacité maximale en consommant le moins possible de gaz, respectez les instructions suivantes :

• Utilisez des casseroles à la bonne taille pour chaque brûleur. (Voir le tableau suivant et la Fig. 9.)
• Lorsque le contenu d'une casserole bout, baissez la flamme au minimum (représenté par une petite flamme, Fig. 8).
• Mettez toujours un couvercle sur les casseroles.
• Utilisez uniquement des casseroles à fond plat.

Brûleurs	Puissances nominales	Diamètre de casserole	En “Cm”
Ultra rapide	11 000	9" à 1012 "	24 - 26
Brûleur rapide	10 000	8" à 912 "	20 - 22
Semi rapide	6 100	6" à 712 "	16 - 18
Auxiliaire	3 550	4" à 512 "	10 - 14

AVERTISSEMENTS :

• Les brûleurs ne s'allument que lorsque la manette correspondante est réglée sur la position de débit maximal (représentée par une grande flamme, Fig. 8).
• Il est possible d'utiliser des allumettes pour allumer les brûleurs en cas de panne de courant, mais soyez prudent.
• Ne laissez jamais l'appareil sans surveillance lorsque les brûleurs sont allumés. Assurez-vous qu'aucun enfant ne se trouve à proximité. Assurez-vous notamment que les poignées des casseroles soient correctement positionnées. Vérifiez fréquemment que le contenu ait suffisamment d'huile ou autre graisse car les produits alimentaires peuvent facilement s'enflammer.
• L'appareil ne doit pas être utilisé par des personnes (y compris enfants) dont les capacités mentales ou physiques sont réduites, ou qui n'ont pas l'expérience suffisante pour utiliser des appareils électriques, à moins d'être surveillé ou accompagné d'un adulte responsable de leur sécurité et santé. Les enfants ne doivent pas jouer avec l'appareil.
• N'utilisez jamais de bombes aérosols près de l'appareil lorsque celui-ci est allumé.
• Les contenants plus larges que l'appareil ne sont pas recommandés.

NOTES :

• L'utilisation d'un appareil de cuisson au gaz génère de la chaleur et humidité dans la pièce où celui-ci est installé. C'est pourquoi la pièce doit être correctement aérée.
• Une utilisation intensive et sur une longue durée de l'appareil peut exiger une ventilation complémentaire. Cela peut se faire en ouvrant une fenêtre ou en augmentant la puissance du dispositif d'aspiration, le cas échéant.

ATTENTION!

N'utilisez JAMAIS cet appareil comme appareil de chauffage pour chauffer ou réchauffer la pièce. Il existe un risque d'intoxication au monoxyde de carbone et de surchauffe de l'appareil.

NETTOYAGE

IMPORTANT :

Débranchez toujours l'appareil du réseau d'alimentation électrique ou en gaz avant toute opération de nettoyage.

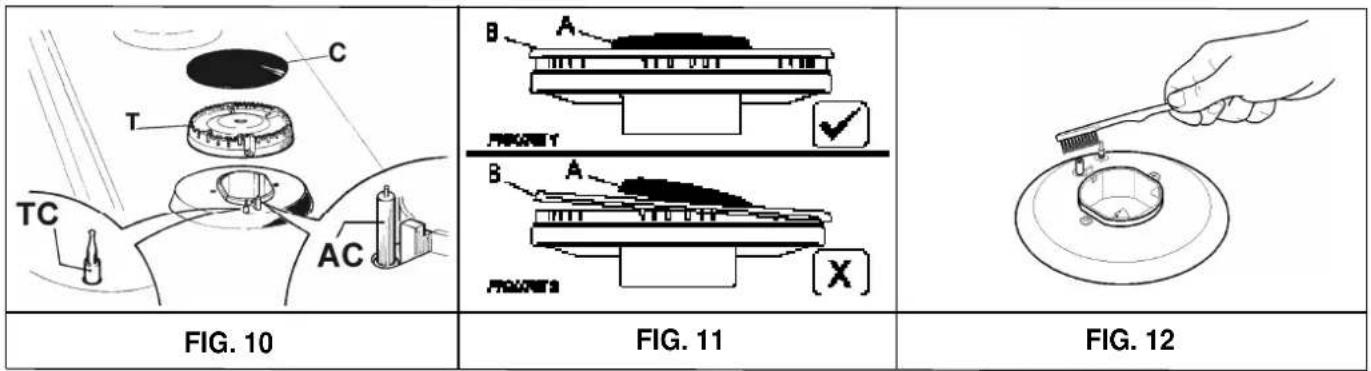

Nettoyez périodiquement la plaque chauffante, la grille émaillée, les chapeaux émaillés « A », « B » et « C » ainsi que les têtes de brûleurs « T » (voir fig. 10 et 11) à l'eau tiède savonneuse. Nettoyez également les chevilles « AC » ainsi que le détecteur de flamme « TC » (voir fig. 10).

Nettoyez-les délicatement à l'aide d'une petite brosse en nylon comme illustré (voir fig. 12) et laissez sécher entièrement. Ne les lavez pas au lave-vaisselle. Il est très important de nettoyer la surface après chaque utilisation, lorsque le verre est encore tiède.

Évitez le contact prolongé du vinaigre, du café, du lait, de l'eau salée, du jus de citron ou de tomate sur les surfaces émaillées.

N'utilisez pas d'éponges métalliques abrasives, poudres abrasives ou de sprays corrosifs.

AVERTISSEMENTS :

Respectez les instructions suivantes avant de réinstaller les pièces :

• Vérifiez que les fentes des têtes de brûleurs ne soient pas obstruées par un corps étranger.
• Vérifiez que les chapeaux émaillés « A-B-C » (fig. 10 - 11) soient correctement installés sur les têtes de brûleurs. Ils ne doivent pas bouger.
• L'emplacement correct de la grille est indiqué par les angles arrondis, qui doivent correspondre avec la partie latérale de la plaque chauffante.
• Ne forcez pas les robinets si vous rencontrez des difficultés à les ouvrir ou fermer. Contactez le service technique pour une réparation.
• Conservez correctement la plaque après l'utilisation en la traitant avec des produits spéciaux, en vente dans le commerce. Cela permettra de conserver une surface propre et brillante. Cette opération empêche également la formation de rouille.
• N'utilisez pas de jets de vapeur pour nettoyer l'appareil.
• Toute nourriture brûlée sur la plaque électrique doit être retirée à sec.
• Après toute utilisation, versez un peu d'huile tiède sur la plaque et nettoyez avec un chiffon.

Note : Une utilisation continue entraîne une décoloration des brûleurs due à la température élevée.

ENTRETIEN

Débranchez toujours l'appareil du réseau d'alimentation électrique ou en gaz avant toute opération d'entretien.

Remplacement des composants

Pour remplacer les composants installés à l'intérieur de l'appareil, enlevez les grilles et les brûleurs de la table de cuisson. Enlevez les vis de fixation « V » du brûleur (fig. 13) et les manettes en appuyant avec les mains, afin de retirer de l'appareil.

Une fois ces opérations effectuées, les brûleurs (Fig. 14), robinets (Fig. 15) ainsi que les composants électriques peuvent être remplacés (Fig. 16).

Il est conseillé de changer le joint « D » (Fig. 15) à chaque remplacement de robinet afin de garantir une étanchéité parfaite.

Graissage des robinets (Voir Fig. 17-18)

Lorsqu'un robinet devient raide, il doit immédiatement être graissé en respectant les instructions suivantes :

1. Retirez le robinet.
2. Nettoyez le cône et son logement à l'aide d'un chiffon imbibé de solvant.
   3 .Graissez légèrement le cône.
   4 .Replacez le cône, manipulez-le légèrement puis enlevez-le à nouveau. Essuyez l'excès de graisse et vérifiez que les conduits de gaz n'aient pas été obstrués.
3. Remettez toutes les pièces à leur place, en suivant les instructions de démontage dans l'ordre inverse.
4. L'étanchéité doit être testée à l'aide d'un liquide moussant.

N'utilisez jamais de flamme pour cet essai.

AVERTISSEMENT : SEULES DES PERSONNES AUTORISÉES PEUVENT EFFECTUER LES ACTIVITÉS D'ENTRETIEN.

FIG. 13	FIG. 14	FIG. 15
FIG. 16	FIG. 17	FIG. 18

GARANTIE LIMITÉE

Dans les États-Unis contigus, pendant un an à compter de la date d'achat, si l'appareil est utilisé et entretenu conformément aux présentes instructions ou celles fournies avec le produit. Le garant s'engage à payer les pièces de rechange spécifiées par l'usine et la main-d'œuvre de réparation pour corriger un vice de matériau ou de fabrication. Ledit service doit être assuré par une société désignée. En dehors des 48 États, toutes les pièces sont garanties contre tout défaut de fabrication pendant une période d'un an. Les pièces en plastique, rayonnages et meubles sont garantis être fabriqués selon des normes commercialement acceptables et ne sont pas couverts en cas de dommage lors de la manipulation ou rupture.

LE GARANT DE L'OBJET NE PAIERA PAS :

• Les appels de service pour corriger l'installation de votre appareil, pour vous apprendre à utiliser votre appareil, pour remplacer ou réparer ou pour des problèmes de plomberie ou câblage.
• Les appels de service pour réparer ou changer les ampoules de l'appareil ou les plateaux en verre cassés. Les pièces d'usure (telles que les filtres) ne sont pas couvertes pas la garantie.
• Tout dommage causé par un accident, modification, usage abusif, incendie, inondation, catastrophes naturelles, installation incorrecte, installation ne respectant pas les codes en matière de plomberie ou d'électricité, ou toute utilisation du produit n'étant pas approuvé par le garant.
• Pièces de rechange ou la main d'œuvre affectée à la réparation pour les dispositifs utilisés hors des États-Unis.
• Réparations de pièces ou systèmes découlant de modifications non autorisées apportées à l'appareil.
• Le retrait et la réinstallation de votre appareil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé conformément aux instructions d'installation fournies.

EXCLUSION DE GARANTIES T ACITES ; LIMITATION DE RECOURS

LE SEUL ET UNIQUE RECOURS POUVANT ÊTRE ENGAGÉ PAR LE CLIENT EN VERTU DE CETTE GARANTIE LIMITÉE EST LA RÉPARATION DU PRODUIT CONFORMÉMENT AUX DISPOSITIONS DE LA PRÉSENTE. LES GARANTIES TACITES, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION À UN USAGE SPÉCIFIQUE, SONT LIMITÉES À UN AN. LE GARANT NE SERA PAS RESPONSABLE DES DOMMAGES ACCIDENTELS OU EN RÉSULTANT. CERTAINS ÉTATS N'AUTORISENT PAS L'EXCLUSION OU LA LIMITATION DE DOMMAGES ACCIDENTELS OU EN RÉSULTANT, OU LES LIMITATIONS SUR LA DURÉE DE GARANTIES TACITES DE QUALITÉ MARCHANDE OU D'ADAPTATION. LE CAS ÉCHÉANT, CES EXCLUSIONS OU LIMITATIONS NE VOUS CONCERNENT PAS. CETTE GARANTIE VOUS ACCORDE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ BÉNÉFICIER D'AUTRES DROITS QUI VARIENT SELON LES ÉTATS

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques, y compris le nickel (métallisé), qui connu de l'État de Californie pour causer le cancer.

Pour plus d'informations, visitez le site www.P65Warnings.ca.gov

Remarque : Le nickel est un composant de tout acier inoxydable et d'autres composants métalliques.

Contactez sans frais le Service à la clientèle des États-Unis au 1-800-932-4267, du lundi au vendredi, de 9h00 à 17h00 (ET).

Commandez vos pièces en ligne à www.summitappliance.com/support

PROFESSIONAL

Felix Storch, Inc.

Téléphone : [phone]

Fax : [phone]

Site Internet :

www.summitappliance.com
