XRBS017BB - Réfrigérateur AMANA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur avec compartiment congélateur
Marque	AMANA
Modèle	XRBS017BB
Dimensions (L x H x P)	76 cm x 168 cm x 76 cm
Poids net	70 kg
Capacité totale	481 L (17 pi³)
Alimentation	115 V, 60 Hz
Consommation d'énergie annuelle	400 kWh (estimation)
Niveau sonore	40 dB (estimation)
Classe climatique	SN-T (tempérée à tropicale)
Type de dégivrage	Automatique (réfrigérateur), manuel (congélateur)
Fluide frigorigène	R-600a (isobutane)
Capacité du congélateur	80 L (estimation)
Nombre de clayettes	3 clayettes en verre
Balconnets de porte	2 balconnets
Bac à légumes	1 bac transparent
Éclairage	LED intérieur
Thermostat	Mécanique réglable
Reversibilité de la porte	Oui
Pieds de mise à niveau	2 pieds avant réglables
Entretien	Nettoyer le condenseur annuellement ; dégivrer le congélateur si nécessaire
Sécurité	Avertisseur de porte ouverte (estimation)
Pièces détachées	Disponibles sur le site et service client Amana
Garantie	1 an pièces et main-d'œuvre (estimation)
Pays d'origine	États-Unis

FOIRE AUX QUESTIONS - XRBS017BB AMANA

Comment régler la température du réfrigérateur ?

Utilisez le thermostat situé à l'intérieur du réfrigérateur. Tournez-le vers une position plus élevée pour refroidir davantage. Attendez 24 heures pour que la température se stabilise.

Pourquoi y a-t-il de la condensation à l'intérieur ?

La condensation est souvent due à une porte mal fermée ou à une humidité ambiante élevée. Vérifiez les joints de porte et évitez d'ouvrir la porte trop fréquemment. Vous pouvez aussi régler la température un peu plus bas.

Comment nettoyer les serpentins du condenseur ?

Débranchez l'appareil. Localisez les serpentins à l'arrière ou sous le réfrigérateur. Utilisez un aspirateur avec une brosse douce pour enlever la poussière. Nettoyez les serpentins tous les 6 à 12 mois.

Que faire si la porte ne ferme pas correctement ?

Vérifiez que les aliments ne bloquent pas la porte. Ajustez les pieds de mise à niveau avant pour incliner légèrement le réfrigérateur vers l'arrière. Si le joint est usé, remplacez-le.

Comment changer l'ampoule intérieure ?

Débranchez l'appareil. Retirez le diffuseur de l'ampoule (souvent clipsé). Dévissez l'ampoule défectueuse et remplacez-la par une ampoule de même type (généralement 15 W ou LED). Remontez le diffuseur.

Le congélateur givre beaucoup, que faire ?

Vérifiez que la porte du congélateur ferme bien. Le givre est normal, mais un excès indique un problème d'étanchéité ou d'humidité. Dégivrez manuellement le compartiment si nécessaire. Ne grattez pas la glace avec un objet tranchant.

Puis-je installer le réfrigérateur dans un garage non chauffé ?

Non recommandé si la température descend en dessous de 10°C (50°F) car le réfrigérateur pourrait ne pas fonctionner correctement. La classe climatique SN-T permet un fonctionnement de 10°C à 43°C. Si le garage est très froid, le compresseur peut ne pas démarrer.

Comment inverser le sens d'ouverture de la porte ?

Consultez le manuel d'utilisation pour les étapes exactes. Généralement, vous devez retirer les charnières, les vis et les supports, puis les réinstaller du côté opposé. Gardez toutes les pièces et suivez le schéma fourni.

Où trouver les pièces de rechange ?

Vous pouvez commander les pièces directement sur le site web d'Amana ou contacter le service client. Utilisez le numéro de modèle XRBS017BB pour identifier les pièces compatibles.

Comment vérifier l'étanchéité des joints de porte ?

Fermez la porte sur une feuille de papier. Si vous pouvez retirer le papier facilement, le joint n'est pas assez étanche. Nettoyez le joint avec de l'eau savonneuse et vérifiez s'il est fissuré. Remplacez-le si nécessaire.

MODE D'EMPLOI XRBS017BB AMANA

Veuillez lire attentivement ce manuel. Il vous fournira des informations sur l'entretien.

Le service en vertu de la garantie doit être exécuté par un réparateur agréé. Le fabricant recommande aussi de prendre contact avec un réparateur agréé en cas de réparation nécessaire après l'expiration de la garantie. Pour connaître l'adresse d'un réparateur agréé, prenez contact avec votre distributeur.

Lorsque vous prendrez contact avec le réparateur agréé, veuillez fournir les informations suivantes. Ces informations se trouvent sur la plaque signalétique, située sur la paroi de la section des aliments frais.

Numéro de modèle : ____

Numéro «P» : ____

Numéro de série : ____

Date de l'achat : ____

Nom du détaillant : ____

Adresse du détaillant : ____

Numéro de téléphone du détaillant :

COMMENT OBTENIR DES SERVICES ET PIÈCES DE RECHANGE?

Vous avez des problèmes? Épargnez-vous l'ennui que causent des réparations non nécessaires. Vérifiez dans la section Avant de contacter un réparateur, dans ce manuel.

Votre nouveau réfrigérateur a été conçu et fabriqué avec soin, selon des normes de qualité strictes. Il devrait fonctionner de façon fiable et satisfaisante. Cependant, comme tout produit mécanique, il peut avoir besoin occasionnellement de réglage, pièces de rechange ou entretien. Si vous aviez besoin d'aide, veuillez prendre contact avec le détaillant où vous avec acheté le réfrigérateur.

Vous fournirez les éléments suivants :

• Numéro de modèle
• Numéro de fabrication
• Numéro de série et toutes les autres données indiquées sur la plaque signalétique.
• Indiquez brièvement la raison de votre appel.

La colonne de gauche sur cette page est prévue pour que vous y notiez les renseignements importants.

CONSERVEZ CES INSTRUCTIONS POUR VOUS Y REPORTER PAR LA SUITE!

Conservez ce manuel et la facture d'achat ensemble, en un lieu sûr, au cas où un service en vertu de la garantie serait nécessaire.

QUE FAIRE SI CES CARCTÉRISTIQUES SONT DIFFÉRENTES DE CELLES DE MON RÉFRIGÉRATEUR?

Ce manuel est prévu pour vous indiquer toute la variété possible de caractéristiques, disponibles dans la gamme de produits. Si vous êtes intéressé par l'achat d'autres articles disponibles pour votre réfrigérateur, veuillez prendre contact avec votre distributeur.

TABLEDES MATIÈRES

Introduction 28

Table des matières....28

Instructions de sécurité importantes ....29

Installation du réfrigérateur....30-31

Commandes de température ....32

Caractéristiques du compartiment réfrigérateur ....33-34

Caractéristiques du compartiment congélateur ....35

Entretien....36-37

Bruits de fonctionnement normaux....38

Avant de contacter un réparateur....39-40

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

RECONNAISSEZ LES ÉTIQUETTES, PHRASES OU SYMBOLES SUR LA SÉCURITÉ

DANGER

DANGER - risques immédiats qui RÉSULTERONT en de graves blessures ou même la mort.

AVERTISSEMENT

AVERTISSEMENT – risques ou pratiques non sûres, qui POURRAIENT résulter en de graves blessures ou même la mort.

ATTENTION

ATTENTION – risques ou pratiques non sûres qui POURRAIENT résulter en blessures mineures ou en dommages matériels ou dommages du produit lui-même.

CE QUE VOUS DEVEZ SAVOIR SUR LES INSTRUCTIONS DE SÉCURITÉ

Les instructions de sécurité importantes et les avertissements paraissant dans ce guide ne sont pas destinés à couvrir toutes les situations et conditions éventuelles qui peuvent se présenter. Il faut faire preuve de bon sens et de prudence lors de l'installation, de l'entretien ou de l'utilisation de ce réfrigérateur.

Prenez toujours contact avec votre revendeur, distributeur, agent de service ou fabricant, au sujet de problèmes ou conditions que vous ne comprenez pas.

DANGER

Pour réduire le risque de blessure ou même de mort, suivez les précautions de base, y compris les suivantes :

Débarrassez-vous de votre réfrigérateur comme il se doit.

IMPORTANT : Les risques d'enfermement et d'étouffement d'un enfant dans un réfrigérateur n'ont pas disparu. Un réfrigérateur abandonné demeure dangereux... même s'il ne reste ainsi accessible «que pendant quelques jours». Lorsqu'on se débarrasse d'un vieux réfrigérateur, il faut appliquer les instructions ci-dessous pour éviter tout accident.

Avant de jeter votre vieux réfrigérateur ou congélateur :

Démontez les portes.
Laissez les clayettes en place pour qu'un enfant ne puisse pas facilement s'introduire dans le réfrigérateur.

INSTALLATION DURÉFRIGÉRATEUR

Ces instructions sont destinées à vous aider à installer correctement le réfrigérateur. Le fabricant ne peut être tenu responsable d'une installation incorrecte.

ÉTAPES À SUIVRE...

Un ingénieur qualifié doit raccorder le réfrigérateur conformément à ces instructions d'installation. Mesurer

l'ouverture de la porte ainsi que la profondeur et la largeur du réfrigérateur. Retirer les poignées ou les portes au besoin. L'ingénieur doit aussi réaliser les opérations suivantes :

1. Observation des règlements concernant le raccordement à l'alimentation électrique et à l'adduction d'eau.
2. Terminer le raccordement de l'alimentation en eau avant de passer au raccordement à l'alimentation électrique.

L'entretien ou le remplacement d'un cordon électrique doit être réalisé par un réparateur qualifié.

1. Brancher le réfrigérateur sur une prise reliée à la terre, avec un circuit indépendant de 220 – 240 volts, 50 Hz, 10 A.
2. Protéger un plancher souple avec du carton ou des tapis.

3. Prévoir un dégagement de 5 mm sur le côté du réfrigérateur, et pour les modèles d'une profondeur supérieure à 60 cm, prévoir un dégagement de 13 mm en haut et derrière le réfrigérateur.

4. Modèles de 60 cm de profondeur. Couper les coins du comptoir à un angle de 45° si le comptoir dépasse de 25 mm.

COMMENT ENLEVER LA BASE EN BOIS

ATTENTION

Pour éviter blessures ou dommages matériels, l'intervention de deux personnes est nécessaire pour enlever la base en bois.

1. Apposer sur les portes du ruban adhésif pour les empêcher de s'ouvrir.
2. Faire passer un diable sous le côté du réfrigérateur.
3. Entourer le réfrigérateur d'une couverture. Faire passer une sangle autour du réfrigérateur. Placer sous la sangle les blocs d'expédition en mousse, qui se trouvent dans le carton d'expédition. Bien serrer la sangle.
4. Baisser le diable au sol en mettant les poignées vers le bas.
5. Retirer les deux boulons supérieurs de la palette.
6. Retourner le réfrigérateur et le diable à la verticale. Retirer la sangle.
7. Faire passer le diable sous l'autre côté du réfrigérateur.
8. Répéter les étapes 3 à 5.
9. Retirer la base en bois.
10. Remettre le réfrigérateur et le diable à la verticale et retirer le diable.

IMPORTANT : Ne pas laisser le réfrigérateur sur son côté plus longtemps qu'il n'est nécessaire pour retirer les boulons.

INSTALLATION DE LA POIGNÉE DU COMPARTIMENT RÉFRIGÉRATEUR MONTÉE À L'AVANT

Il est possible que la poignée se trouve à l'intérieur du compartiment réfrigérateur, si elle n'a jamais été montée. La garniture de poignée se trouve dans l'enveloppe contenant la documentation.

Retirer les vis à tête hex. d'4po de la façade de la porte à l'aide d'un tourne-écrou hex.

• Pour inverser le sens d'ouverture de la porte, retirer les bouchons de porte du côté opposé de la porte et les insérer dans les trous de vis.

  Aligner les trous de poignée avec les trous de vis sur la façade de la porte et fixer la poignée à l'aide des 2 vis de façade de porte, précédemment enlevées.
  Identifier la garniture de poignée dans l'enveloppe de documentation et l'installer sur le dessus et le dessous de la poignée.

• Fixer la garniture supérieure de poignée à l'aide de la vis restante précédemment enlevée.
• Enclencher le bas de la garniture par-dessus la partie inférieure de la poignée.

INSTALLATION DE LA POIGNÉE DU COMPARTIMENT CONGÉLATEUR

Il est possible que la poignée se trouve dans l'enveloppe contenant la documentation à l'intérieur du réfrigérateur, si elle n'a jamais été montée.

Retirer les vis Phillips du bord supérieur de la porte du congélateur à l'opposé du côté charnière.
- Conserver les vis pour les réutiliser plus tard.
- Pour inverser le sens d'ouverture de la porte, retirer les bouchons de porte du bord supérieur de la porte et les insérer dans les trous de vis.

Aligner les trous de la poignée avec les trous de vis du bord de la porte et fixer la poignée à l'aide des vis précédemment enlevées.

INSTALLATION DU RÉFRIGÉRATEUR, SUITE

COMMENT RETIRER ET REMETTRE EN PLACE LES PORTES ET LES CHARNIÈRES

Prendre contact avec un ingénieur qualifié pour effectuer cette tâche.

DÉPOSE DE LA POIGNÉE DU COMPARTIMENT RÉFRIGÉRATEUR, MONTÉE À L'AVANT

➢ Retirer la garniture supérieure de poignée en retirant la vis supérieure.

- Conserver la garniture et la vis pour les réutiliser plus tard.

Soulever le bas de la garniture de poignée à l'aide d'un tournevis à lame plate enroulé dans du ruban à masquer.

- Conserver la garniture pour la réutiliser plus tard.

➢ Retirer les deux vis de poignée restantes et retirer la poignée.

- Conserver les vis pour les réutiliser plus tard.

REMARQUE : Des poignées pour le compartiment réfrigérateur, montées sur le côté, sont disponibles dans des nécessaires, pour certains modèles. Il suffit de demander des renseignements à ce sujet au détaillant.

DÉPOSE DE LA POIGNÉE DU COMPARTIMENT CONGÉLATEUR

Il peut être nécessaire de retirer les poignées lors du transport de l'appareil dans des espaces restreints ou pour inverser le sens d'ouverture des portes.

➢ Retirer les vis de poignée à l'aide d'un tournevis Phillips.

- Conserver les vis pour les réutiliser plus

COMMENT METTRE À NIVEAU LE RÉFRIGÉRATEUR

ATTENTION

Pour éviter d'endommager les murs et le sol, protéger le vinyle souple ou autre revêtement, par des cartons, tapis ou autre matériel de protection.
Pour éviter d'endommager ou de casser le boulon de réglage, ne pas utiliser d'outil électrique pour mettre le réfrigérateur d'aplomb.
NE PAS trop baisser le réfrigérateur, au risque que la base du réfrigérateur qui soutient le condenseur, touche le sol. Cela risquerait d'endommager les éléments en dessous du réfrigérateur.

OUTILS NÉCESSAIRES :

• T ournevis à tête hex. de (3/8 po) 9,5 mm
- Niveau

1. Retirer la grille inférieure et les couvre-charnières inférieurs.

1. Tourner les deux vis de réglage avant (A) à droite pour relever le réfrigérateur et à gauche pour le baisser.

1. Tourner les deux vis de réglage arrière (B) à droite pour relever le réfrigérateur et à gauche pour le baisser.

1. Vérifier avec un niveau s'il existe une inclinaison de 6 mm vers l'arrière pour que les portes se ferment correctement.

   Si le réfrigérateur est aligné et stable, remettre en place la grille inférieure.

POUR LES MODÈLES À TIROIR COULISSANT SEULEMENT:

1. Tourner les deux pieds stabilisateurs à droite, jusqu'à ce qu'ils reposent fermement sur le sol. Tourner les vis de réglage 2 à 3 fois à gauche pour que tout le poids de l'appareil repose sur les pieds stabilisateurs.

Vis de réglage de roulette

1. Remettre en place la grille inférieure et les caches. Voir les repères à l'intérieur de la grille inférieure pour vous assurer d'un bon positionnement.

- Enclencher la partie inférieure en place d'abord. Appuyer sur la partie supérieure de la grille jusqu'à ce que la portion supérieure s'enclenche bien en place.

QUE FAIRE SI MON RÉFRIGÉRATEUR SE BALANCE?

➢ Tourner à droite la vis de réglage arrière pour remonter le coin responsable du balancement.
➢ Remettre en place la grille inférieure.

COMMANDES DE TEMPÉRATURE

Ce réfrigérateur est conçu pour fonctionner à une température ambiante située entre 13 et 43 °C.

RÉGLAGE INITIAL

Identifier les commandes du réfrigérateur en haut du compartiment réfrigérateur et les commandes du congélateur en haut du compartiment congélateur. Régler les deux commandes sur 4.

IMPORTANT : Aucun des compartiments ne refroidira si la commande du congélateur est sur «OFF» (ARRÊT).

➢ Attendre 24 heures que la température se stabilise.

RÉGLAGES DE TEMPÉRATURE

Vérifier si la température du congélateur est située entre -17 et -16 °C.

• T ourner la commande au prochain chiffre supérieur si la température est trop élevée.
• T ournier la commande au prochain chiffre inférieur si la température est trop basse. Attendre 5 à 8 heures pour que les réglages puissent s'effectuer.

Vérifier que la température du compartiment réfrigérateur est située entre 3 et 4 °C.

• T ourner la commande au prochain chiffre supérieur si la température est trop élevée.
• T ournier la commande au prochain chiffre inférieur si la température est trop basse. Attendre 5 à 8 heures pour que les réglages puissent s'effectuer.

OUTILS NÉCESSAIRES :

• Deux thermomètres pouvant mesurer de -21 à 10 °C.
  • 2 verres pour boisson.

CONGÉLATEUR

Placer le thermomètre dans le verre rempli d'huile végétale, au milieu du congélateur, et continuer les réglages de température.

IMPORTANT : Toujours commencer les réglages de température avec le compartiment congélateur.

RÉFRIGÉRATEUR

Placer le thermomètre dans un verre d'eau, au milieu du réfrigérateur, et continuer les réglages de température.

CARACTÉRISTIQUES DU COMPARTIMENT RÉFRIGÉRATEUR

CLAYETTES

ATTENTION

Pour éviter blessures ou dommages matériels, observer les précautions suivantes :

S'assurer que la clayette est bien fixée avant d'y placer des articles.

Manipuler soigneusement les clayettes en verre trempé. Elles peuvent se casser soudainement si elles sont égratignées, entaillées ou exposées à de soudains changements de température.

CLAYETTES PLEINE LARGEUR

Dépose :

Décrocher la clayette de l'ensemble de crémaillère arrière et la tirer.

Réinstallation :

Insérer les crochets dans l'ensemble de crémaillère arrière et baisser la clayette en place.

CLAYETTES ANTI- DÉVERSEMENT SPILLSAVER ^MC

Les clayettes fixes Spillsaver ^MC retiennent les simples débordements pour faciliter le nettoyage.

Dépose :

Les soulever pour les sortir.

Réinstallation :

Procéder inversement.

CLAYETTES SPILLSAVER ^MC EASY GLIDE ^MC (CERTAINS MODELES)

Les clayettes Spillsaver ^MC Easy

Glide ^MC se caractérisent par leur facilité de nettoyage, du fait qu'elles coulissent, ce qui permet d'atteindre des articles se trouvant à

l'arrière. Pour encore plus faciliter le nettoyage, la clayette en verre peut être enlevée en la tirant complètement pour la sortir de son cadre.

Dépose de la clayette et de son cadre :

▶ Les soulever pour les sortir.

Réinstallation de la clayette et de son cadre :

Procéder inversement.

RALLONGES DE CLAYETTE ARRIÈRE (CERTAINS MODÈLES)

Des rallonges de clayette permettent d'éviter que des articles ne tombent de l'arrière de la clayette.

Dépose :

➢ Tirer la rallonge vers le haut pour la sortir de l'arrière de la clayette.

Réinstallation :

Introduire les pattes de la rallonge dans les trous du cadre de la clayette.

RANGEMENT DANS LA CONTRE-PORTE

BOÎTE À BEURRE ET FROMAGES

La boîte à beurre et fromages, dans la contre-porte, permet de ranger des articles tels que beurre, yogourts, fromages, etc.

Cette boîte peut être déplacée à différents endroits selon les besoins.

Dépose :

Ouvrir la porte de la boîte, tirer la boîte vers le haut et la pencher pour la sortir.

Réinstallation :

Procéder inversement.

BALCONNETS

Les balconnets se règlent selon les besoins précis de rangement.

Dépose :

➢ Faire coulisser le balconnet vers le haut et le sortir tout droit.

Réinstallation :

Procéder inversement.

RETENUES DE PORTE

Les retenues de porte s'enlèvent pour faciliter le nettoyage.

Dépose :

➢ Coulisser la retenue vers le haut pour la sortir.

Réinstallation :

▶ Procéder inversement.

L'accessoire porte- bouteille/support à canettes s'installe au fond de la majorité des tir

Les bouteilles de bière peuvent être placées dans le sens transversal, ou une seule bouteille, dans la dépression centrale. Les canettes peuvent aussi être rangées, comme il et illustré.

TIROIRS

TIROIRS À LÉGUMES À CONTRÔLE D'HUMIDITÉ

Les tiroirs à légumes conservent les produits frais plus longtemps par un environnement dont l'humidité est réglable.

Les commandes des tiroirs à légumes contrôlent la quantité d'humidité. Choisir le réglage bas pour les produits frais protégés par une peau extérieure. Choisir le réglage élevé pour les produits feuillus.

RÉGLAGE BAS

• pommes • raisins
- chou-fleur • oranges
- maïs - courgette
- concombre

RÉGLAGE ÉLEVÉ

• asperges - fines herbes
  • brocoli • pousses fraîches
• chou - laitue
  • céleri • épinards

Pour ranger les produits dans les tiroirs à contrôle d'humidité :

NE PAS laver les produits avant de les ranger. Toute humidité supplémentaire peut faire se gâter prématurément les produits.
NE PAS tapisser les tiroirs de serviettes en papier, celles-ci retiennent l'humidité.
- Suivre soigneusement les instructions. Des réglages incorrects peuvent endommager les produits.

TIROIRS À CONTRÔLE DE TEMPÉRATURE

Tiroir à charcuterie et compartiment pour aliments frais

Le tiroir à charcuterie et le compartiment pour aliments frais sont des tiroirs avec contrôle de température variable qui permet de garder le contenu à une température jusqu'à 3 °C plus basse que celle du réfrigérateur. Ces tiroirs peuvent être utilisés pour le rangement de la charcuterie ou d'autres produits frais.

Contrôles

Les contrôles du compartiment pour aliments frais et tiroir à charcuterie permettent la régulation de la température de l'air dans les tiroirs. Régler ces contrôles sur «cold» (froid) pour obtenir une température normale du réfrigérateur, pour les produits protégés par une peau extérieure. Utiliser le réglage «coldest» (plus froid) pour les viandes ou autres charcuteries.

REMARQUE : L'air froid dirigé vers le compartiment pour aliments frais ou le tiroir à charcuterie peut diminuer la température du réfrigérateur. La commande du réfrigérateur peut avoir à être ajustée.

TIROIR POUR COLLATIONS

Ce tiroir peut être utilisé pour le rangement de produits alimentaires ou d'autres produits frais. Certains modèles peuvent avoir un contrôle. Pour les instructions d'utilisation, voir la catégorie de contrôle appropriée, décrite précédemment.

Dépose des tiroirs :

➢ Tirer le tiroir complètement. Soulever l'avant pour le sortir.

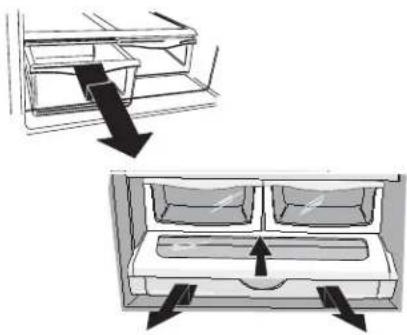

Réinstallation des tiroirs :

Introduire le tiroir dans les rails et le pousser en place.

Dépose et installation du cadre et du verre :

➢ Enlever le tiroir comme il est indiqué ci-dessus.
➢ Pousser le verre par en dessous avec la main. Sortir le verre.

Soulever le cadre des glissières dans la doublure de réfrigérateur.

Réinstallation :

Procéder inversement.

Si la porte ne s'ouvre pas assez pour enlever les tiroirs :

Enlever le tiroir le plus éloigné du côté charnières de la caisse.
Enlever le verre comme il est indiqué précédemment.
Soulever le diviseur central du cadre. Coulisser le tiroir pour le sortir du côté charnières de la caisse et l'enlever.

REMARQUE : Les machines à glaçons sont disponibles sous forme de nécessaires. Il suffit de demander plus d'informations à ce sujet au détaillant.

CLAYETTES

ÉTAGÈRE POUR MOULES À GLAÇONS

(CERTAINS MODELES)

Installation :

Coulisser la rainure en L de l'étagère pardessus la vis de la paroi arrière. Enfoncer l'étagère vers l'arrière jusqu'à ce que la vis soit arrêtée dans la rainure en L (1). Coulisser la portion avant de l'étagère pardessus la vis murale avant (2).

▶ Procéder inversement.

CLAYETTE FIXE DE CONGÉLATEUR

Dépose :

➢ Tirer la clayette au maximum. Pencher l'avant vers le haut et la tirer tout droit.

Réinstallation :

Introduire la clayette dans les glissières du congélateur et la pousser à l'arrière du compartiment.

➢ Tirer la clayette au maximum. Pencher l'avant de la clayette vers le haut et la tirer tout droit.

Réinstallation :

Introduire la clayette dans les glissières du congélateur et la pousser à l'arrière du compartiment.

PANIER MÉTALLIQUE

Dépose :

➢ Tirer le panier au maximum. Soulever l'avant du panier et le tirer tout droit.

Réinstallation :

Insérer le panier dans les glissières du congélateur et le pousser en place.

RANGEMENT DANS LA CONTRE-PORTE

BALCONNET FIXE

Le balconnet fixe permet de ranger commodément des articles congelés dans la contre-porte.

Dépose :

- Soulever le balconnet des taquets latéraux et le sortir en tirant.

Réinstallation :

Enclencher les extrémités du balconnet sur les taquets et le coulisser vers le bas.

BAC DE PORTE BASCULANT

(CERTAINS MODÈLES)

Le bac de porte basculant de la porte du congélateur s'incline en avant pour faciliter l'accès aux articles rangés.

Dépose:

- Soulever le bac de porte des taquets latéraux et le sortir en tirant.

Réinstallation :

Enclencher les extrémités du bac de porte sur les taquets et le coulisser vers le bas.

Le moule à glaçons permet de congeler des glaçons pour pouvoir se servir manuellement.

Pour dégager les glaçons du moule, retourner le moule au-dessus d'un contenant et tordre les deux extrémités du moule jusqu'à ce que les glaçons tombent.

Pour éviter un choc électrique pouvant gravement blesser ou même entraîner la mort, interrompre l'alimentation électrique du réfrigérateur avant le nettoyage. Après le nettoyage, rétablir l'alimentation.

ATTENTION

Pour éviter blessures ou dommages matériels, observer les précautions suivantes :

➢ Lire et suivre les indications du fabricant pour les produits de nettoyage.
NE PAS placer de balconnets, clayettes, étagères ou accessoires dans le lave-vaisselle. Il pourrait en résulter un fendillement ou gauchissement de ces accessoires.

COMPOSANTS UTILISÉRNE PAS UTILISER
Extérieurs et portes texturées	Nettoyants abrasifs ou énergiquesAmmoniaqueJavellisantSolvants ou détergents concentrésTampons de récurage en métal ou plastique	Utiliser 4 cuillères à soupe de bicarbonate de sodium par litre d'eau tiède savonneuse.Rincer les surfaces à l'eau tiède et propre et sécher immédiatement pour éviter les marques dues à l'eau.
Intérieur de la caisse
Extérieur et portes en acier inoxydableIMPORTANT:Les dommages du fini en acier inoxydable dus à une utilisation incorrecte des produits de nettoyage ou de produits non recommandés ne sont pas couverts par la garantie de ce produit.	Nettoyants abrasifs ou énergiquesAmmoniaqueJavellisantSolvants ou détergents concentrésTampons de récurage en métal ou plastiqueProduits à base de vinaigreNettoyants à base d'agrumes	Utiliser une éponge ou un linge propre et souple avec de l'eau tiède et savonneuse.Rincer les surfaces à l'eau tiède et propre et sécher immédiatement pour éviter les marques dues à l'eau.
Joints de porte	Nettoyants abrasifs ou énergiquesTampons de récurage en métal ou plastique
Serpentins de condenseurRetirer la grille inférieure pour accéder aux serpentins.		Utiliser une buse d'aspirateur.
Grille de sortie du ventilateur de condenseurVoir arrière du réfrigérateur.		Utiliser une buse d'aspirateur avec brosse.
Accessoires:Clayettes, étagères, bacs, tiroirs, etc.	Lave-vaisselle	Suivre les instructions de dépose et d'installation dans la section appropriée.Laisser les articles s'ajuster à la température ambiante.Diluer du détergent doux et utiliser une éponge ou un linge souple et propre pour le nettoyage.Utiliser une brosse à soies plastiques pour atteindre les interstices.Rincer les surfaces à l'eau tiède et propre.Sécher immédiatement les articles transparents et en verre pour éviter toutes marques.

ACIER INOXYDABLE

Il existe un nettoyant disponible auprès du fabricant (n° de pièce 31960801).

Pour obtenir une liste des produits de nettoyage recommandés, prendre contact avec le distributeur local.

ENTRETIEN, SUITE

DÉSODORISATION DU RÉFRIGÉRATEUR

▶ Retirer toute la nourriture.

Débrancher le réfrigérateur.
Nettoyer les articles suivants à l'aide des instructions appropriées, données dans la section Entretien :

• Parois, partie inférieure et plafond de l'intérieur de la caisse;
  – Bacs, tiroirs, clayettes, étagères et joints, conformément aux instructions données dans cette section.

Faire bien attention et nettoyer les interstices en suivant les étapes ci-dessous :

– Diluer du détergent doux et passer la solution dans les interstices à l'aide d'une brosse à soies plastiques.

– Laisser agir pendant 5 minutes.

- Rincer les surfaces à l'eau tiède. Sécher les surfaces à l'aide d'un linge propre et doux.

Laver et sécher tous les flacons, récipients et bocaux. Jeter les articles dont la date de péremption est expirée ou qui se sont gâtés.

Envelopper les aliments générateurs d'odeur ou les mettre dans des contenants bien fermés pour éviter que les odeurs ne réapparaissent.

Brancher le réfrigérateur et remettre la nourriture à l'intérieur.

Après 24 heures, vérifier si les odeurs ont été éliminées.

Si les odeurs sont toujours présentes :

➢ Retirer les bacs et tiroirs et les placer sur la clayette supérieure du réfrigérateur.

Remplir les compartiments réfrigérateur et congélateur y compris les portes, de feuilles froissées de journaux en noir et blanc.

Placer des briquettes de charbon de bois au hasard sur le journal froissé dans les deux compartiments.

➢ Fermer les portes et laisser agir pendant 24 à 48 heures.

CONSEILS POUR L'ÉCONOMIE D'ÉNERGIE

Ce réfrigérateur est conçu pour être l'un des réfrigérateurs les plus efficaces en énergie. Réduire la dépense énergétique en observant les points suivants :

Installer le réfrigérateur à des températures ambiantes normales situées entre 16 et 43 °C, à l'écart des sources de chaleur et de la lumière directe du soleil.
Régler les commandes du réfrigérateur, du congélateur et du système Chiller Fresh ^MC à des températures qui ne seront pas inférieures à celles qui sont nécessaires.
Maintenir le compartiment congélateur plein.
Garder les joints de porte propres et souples. Remplacer les joints s'ils sont usés.
Garder les serpentins du condenseur propres.

DÉPOSE ET REMPLACEMENT DES AMPOULES

AVERTISSEMENT

ur éviter tout choc électrique pouvant gravement blesser ou même entraîner la mort, interrompre l'alimentation du réfrigérateur avant de remplacer une ampoule. Après le remplacement de l'ampoule, rétablir l'alimentation électrique.

ATTENTION

Pour éviter blessures ou dommages matériels, observer les points suivants :

➢ Laisser l'ampoule refroidir.

Porter des gants pour remplacer une ampoule.

COMPARTIMENT RÉFRIGÉRATEUR

➢ Retirer la vis du cabochon. La garder pour la remettre en place.

➢ Coulisser le cabochon vers l'arrière du compartiment pour le dégager de l'ensemble de lampe.

Retirer l'ampoule.

La remplacer par une ampoule de puissance non supérieure à 40 watts.

Remettre le cabochon en insérant les taquets dans les trous de la doublure, de chaque côté de l'ensemble de lampe. Coulisser le cabochon vers l'avant du réfrigérateur jusqu'à ce qu'il se bloque en place. NE PAS forcer le cabochon au-delà de ce point de verrouillage. Sinon, il y a risque d'endommagement du cabochon.

➢ Remettre en place la vis de cabochon.

Congélateur

Pincer les taquets arrière du cabochon et tirer le cabochon vers le bas, tout droit.

Retirer l'ampoule.

La remplacer par une ampoule de puissance non supérieure à 40 watts.

Introduire les taquets avant du cabochon dans la doublure du congélateur et enclencher la partie arrière par-dessus l'ensemble de lampe jusqu'à ce que les taquets arrière soient bien engagés.

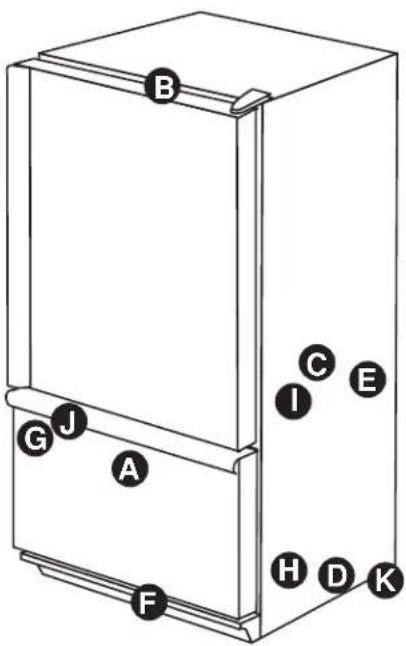

BRUITS DE FONCTIONNEMENT NORMAUX

Les réfrigérateurs d'aujourd'hui ont des nouvelles caractéristiques et sont plus efficaces en énergie. L'isolation en mousse est très efficace du point de vue énergétique et comporte d'excellentes capacités d'isolation. Cependant, l'isolant en mousse n'est pas un aussi bon absorbant phonique. Il en résulte que certains bruits peuvent sembler non habituels. Après un certain temps, ces bruits deviendront familiers. Se reporter à ces informations avant de faire appel au service après-vente.

BRUIT	CAUSES POSSIBLES	SOLUTION
Cliquetis	➢ La commande du congélateur (A) émet un déclic à l'arrêt ou au départ du compresseur.	➢ Fonctionnement normal.
	➢ La minuterie de dégivrage (B) fait le bruit d'une horloge électrique et fonctionne par intermittence.	➢ Fonctionnement normal.
Grand mouvement d'air	➢ Le ventilateur du congélateur (C) et le ventilateur du condenseur (D) font ce bruit en cours de fonctionnement.	➢ Fonctionnement normal.
Bruit d'ébullition ou de gargouillis	➢ Le réfrigérant de l'échangeur de chaleur (F) et de l'évaporateur (E) fait ce bruit lorsqu'il circule.	➢ Fonctionnement normal.
Bruit sourd	➢ Les glaçons tombent de la machine à glaçons dans le bac à glaçons (G).	➢ Fonctionnement normal.
Bruit de vibration	➢ Le compresseur (H) fait ce bruit en fonctionnant.	➢ Fonctionnement normal.
	➢ Le réfrigérateur n'est pas d'aplomb.	➢ Voir les détails sur la mise d'aplomb du réfrigérateur dans les instructions d'installation.
Bourdonnement	➢ La soupape d'eau de la machine à glaçons (I) (certains modèles) bourdonne lorsque la machine à glaçons se remplit d'eau.	➢ Fonctionnement normal.
Ronronnement	➢ La machine à glaçons (J) est à la position de marche sans raccordement d'eau.	➢ Arrêter le bruit en relevant le bras détecteur à la position d'arrêt. Voir la section sur la Machine à glaçons automatique dans ce manuel.
	➢ Le compresseur (H) peut émettre un ronronnement aigu en fonctionnant.	➢ Fonctionnement normal.
Sifflement ou claquement	➢ L'élément chauffant du système de dégivrage (K) fait un sifflement, grésille ou claque en cours de fonctionnement.	➢ Fonctionnement normal.

PROBLÈMES	CAUSES POSSIBLES	SOLUTIONS
Voyants et commande du congélateur sont allumés mais le compresseur ne fonctionne pas	Le réfrigérateur est en mode dégivrage.	Fonctionnement normal. Attendre 40 minutes pour voir si le réfrigérateur se remet en marche.
Température du tiroir à légumes trop élevée	Réglages trop bas.	Voir section sur tiroir à légumes pour régler les commandes.
	Commandes de congélateur réglées à une valeur trop basse.	Voir la section des commandes dans le manuel sur la façon d'ajuster les commandes.
	Le tiroir est incorrectement placé.	Voir la section sur le tiroir à légumes pour vérifier le positionnement du tiroir.
Le réfrigérateur ne fonctionne pas	Cordon d'alimentation non branché.	Brancher la fiche dans la prise.
	La commande du congélateur est à la position d'arrêt.	Voir la section des commandes dans le manuel du propriétaire.
	Fusible grillé ou disjoncteur déclenché.	Remplacer tous fusibles grillés. Vérifier le disjoncteur et le réenclencher au besoin.
	Panne de courant.	Appeler la compagnie d'électricité locale pour signaler la panne.
Le réfrigérateur ne fonctionne toujours pas	Le réfrigérateur présente un défaut de fonctionnement.	Débrancher le réfrigérateur et transférer les aliments dans un autre appareil. Si aucun appareil n'est disponible, placer de la glace sèche dans le compartiment congélateur pour conserver la nourriture. La garantie ne couvre pas les pertes de nourriture. Prendre contact avec le service après-vente.
Température des aliments trop basse	Les serpentins du condenseur sont encrassés.	Les nettoyer conformément au manuel du propriétaire.
	Les commandes du réfrigérateur ou du congélateur sont réglées à une valeur trop élevée.	Voir la section des commandes dans le manuel du propriétaire sur la façon de régler les commandes.
Température des aliments trop élevée	La porte ne se ferme pas correctement.	Le réfrigérateur n'est pas d'aplomb. Voir dans le manuel du propriétaire comment mettre le réfrigérateur d'aplomb.
		Vérifier que les joints ferment bien. Nettoyer au besoin selon les instructions de nettoyage données dans le manuel du propriétaire.
		Vérifier qu'il n'y a aucune obstruction qui empêche la porte de se fermer correctement (tiroirs mal fermés, bacs à glace, contenants de trop grande taille ou mal rangés, etc.).
	Les commandes ont besoin d'être ajustées.	Voir la section des commandes dans le manuel du propriétaire pour savoir comment régler les commandes.
	Les serpentins du condenseur sont encrassés.	Les nettoyer conformément aux instructions dans le manuel du propriétaire.
	La grille arrière est obstruée.	Vérifier la disposition des articles dans le réfrigérateur pour s'assurer que la grille n'est pas obstruée. Les grilles arrière sont situées sous les tiroirs à légumes.
	La porte a été ouverte souvent ou a été ouverte pendant de longues durées.	Réduire le temps d'ouverture de la porte. Disposer les articles de façon efficace pour que la porte soit ouverte pendant une durée aussi courte que possible.
	De la nourriture a récemment été ajoutée.	Laisser le temps à la nourriture récemment ajoutée d'atteindre la température du réfrigérateur ou du congélateur.
Le réfrigérateur a une odeur	Le compartiment est sale ou renferme des aliments générateurs d'odeurs.	Se reporter à la section Entretien dans le manuel du propriétaire pour savoir comment retirer les odeurs.
Gouttes d'eau formées à l'extérieur du réfrigérateur	Vérifier que les joints ferment bien.	Nettoyer au besoin selon les instructions de nettoyage données dans le manuel du propriétaire.
	Niveaux d'humidité élevés.	Ceci est normal en périodes d'humidité élevée.
	Les commandes ont besoin d'être réglées.	Voir dans la section des commandes du manuel du propriétaire comment régler les commandes.
Gouttes d'eau formées à l'intérieur du réfrigérateur	Les niveaux d'humidité sont élevés ou la porte a été ouverte fréquemment.	Voir dans la section des commandes du manuel du propriétaire comment régler les commandes.
	Vérifier que les joints ferment bien.	Réduire le temps d'ouverture de la porte. Disposer les articles de façon efficace pour que la porte soit ouverte pendant une durée aussi courte que possible.
		Nettoyer au besoin selon les instructions de nettoyage données dans le manuel du propriétaire.
Réfrigérateur ou machine à glaçons fait des bruits différents ou semble trop bruyant	Fonctionnement normal.	Se reporter à la section sur les bruits dans Bruits de fonctionnement normaux dans ce manuel du propriétaire.
Les tiroirs à légumes ne se ferment pas facilement	Le contenu d'un tiroir ou les articles dans le compartiment alentour peuvent gêner le tiroir.	Redisposer les articles et les contenants pour éviter qu'ils ne gênent les tiroirs.
	Le tiroir n'est pas à son bon emplacement.	Voir la section sur le tiroir à légumes pour bien le mettre en place.
	Le réfrigérateur n'est pas d'aplomb.	Voir comment mettre à niveau le réfrigérateur dans ce manuel.
	Les glissières du tiroir sont sales ou doivent être traitées.	Nettoyer les glissières avec de l'eau savonneuse tiède. Rincer et sécher soigneusement.
		Appliquer une mince couche de vaseline sur les glissières du tiroir.
Le réfrigérateur fonctionne trop fréquemment	Les portes ont été ouvertes fréquemment ou pendant de longues périodes.	Réduire le temps d'ouverture de la porte. Disposer les articles de façon efficace pour que la porte soit ouverte pendant une durée aussi courte que possible.
		Laisser l'environnement intérieur s'ajuster pour la période pendant laquelle la porte a été ouverte.
	Humidité ou chaleur élevées dans l'espace environnant.	Fonctionnement normal.
	De la nourriture a récemment été ajoutée.	Laisser le temps à la nourriture d'atteindre la température du réfrigérateur ou du congélateur.
	Le réfrigérateur est exposé à une source de chaleur en raison de l'environnement ou des appareils proches.	Évaluer l'environnement du réfrigérateur. Ce dernier peut avoir à être déplacé pour fonctionner plus efficacement.
	Les serpentins du condenseur sont encrassés.	Les nettoyer conformément aux instructions dans le manuel du propriétaire.
	Les commandes ont besoin d'être ajustées.	Voir dans la section des commandes du manuel du propriétaire comment régler les commandes.
	La porte ne se ferme pas correctement.	Le réfrigérateur n'est pas d'aplomb. Voir comment mettre à niveau le réfrigérateur dans ce manuel.
		Vérifier que les joints ferment bien. Nettoyer au besoin selon les instructions de nettoyage données dans le manuel du propriétaire.
		Vérifier qu'il n'y a aucune obstruction qui empêche la porte de se fermer correctement (tiroirs mal fermés, bacs à glace, contenants de trop grande taille ou mal rangés, etc.).

GLAÇONS
(réfrigérateurs avec machine à glaçons seulement)

PROBLÈMES	CAUSES POSSIBLES	SOLUTIONS
Fuites d'eau	Tube plastique utilisé pour le raccordement d'eau.	Le fabricant recommande d'utiliser un tube en cuivre pour l'installation. Le plastique est moins durable et peut entraîner des fuites. Le fabricant n'est pas responsable des dommages matériels survenant par suite d'une mauvaise installation ou d'un mauvais raccordement à l'eau.
	Un mauvais robinet a été installé.	Vérifier le raccordement d'eau dans les instructions d'installation. Les robinets à brides de 4,8 mm (3/16 po) et les robinets autoperceurs peuvent entraîner une basse pression d'eau et obstruer la conduite après un certain temps. Le fabricant n'est pas responsable des dommages matériels survenant par suite d'une mauvaise installation ou d'un mauvais raccordement à l'eau.
De la glace se forme dans le tube d'arrivée à la machine à glaçons	La pression de l'eau est faible.	La pression de l'eau doit être située entre 1,38 et 6,9 bars (20 et 100 livres / po ^2 ). Une pression minimum de 2,4 bars (35 livres / po ^2 ) est recommandée pour les appareils comportant des filtres.
	La température du congélateur est trop élevée.	Voir la section des commandes dans le chapitre intitulé Installation du réfrigérateur ou Commandes de température. Le congélateur doit se trouver à une température située entre -18 et -17 °C .
La circulation de l'eau est plus lente que normalement	La pression de l'eau est faible.	La pression de l'eau doit être située entre 1,38 et 6,9 bars (20 et 100 livres / po ^2 ). Une pression minimum de 2,4 bars (35 livres / po ^2 ) est recommandée pour les appareils comportant des filtres.
	Un mauvais robinet a été installé.	Vérifier le raccordement dans les instructions d'installation. Les robinets à brides de 4,8 mm et les robinets autoperceurs peuvent entraîner une basse pression d'eau et obstruer la conduite après un certain temps. Le fabricant n'est pas responsable des dommages matériels survenant par suite d'une mauvaise installation ou d'un mauvais raccordement à l'eau.

¡LEAGRADECEMOSQUEHAYACOMPRADOESTEFRIGORÍFICO

For à montere trauene:

➢ Foreta overstående prosedyre i revers.
