KS865KN - Service après-vente BLACK & DECKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie circulaire
Marque	Black & Decker
Modèle	KS865KN
Puissance	1300 W
Vitesse à vide	4000 tr/min
Profondeur maxi de coupe	65 mm
Diamètre de lame	184 mm
Diamètre du trou central de la lame	16 mm
Poids	4,2 kg
Alimentation	Secteur, câble deux phases
Double isolation	Oui
Niveau de pression acoustique	92,7 dB(A)
Niveau de puissance acoustique	102,1 dB(A)
Niveau de vibration main-bras	< 2,5 m/s²
Coupe d'onglet	Jusqu'à 45°
Guide parallèle	Oui, réglable
Couteau diviseur	Oui, réglable
Protection de lame	Oui, avec levier de rétraction
Système de guidage optique	Oui, fenêtre et guide orange
Évacuation des sciures	Sortie pour aspirateur
Charbons remplaçables	Oui, par paire
Garantie	2 ans pièces et main d'œuvre
Matériaux recommandés	Bois (pas métal ni pierre)

FOIRE AUX QUESTIONS - KS865KN BLACK & DECKER

Comment régler la profondeur de coupe sur la scie circulaire KS865KN ?

Débranchez l'appareil. Desserrez la vis de profondeur de coupe (3) située sous la graduation. Déplacez la scie le long de la graduation jusqu'à la profondeur désirée (indiquée sur la graduation 21). Serrez la vis. La profondeur doit être supérieure de 3 mm à l'épaisseur de la pièce à couper.

Comment remplacer la lame de la scie KS865KN ?

Débranchez l'appareil. Retirez le protecteur de lame (7). Insérez un tournevis par le trou de la lame pour la bloquer. Desserrez la vis (5) dans le sens antihoraire avec une clé de 13 mm, retirez la rondelle extérieure (24) et la lame. Montez la nouvelle lame en respectant le sens de rotation (flèche). Replacez la rondelle extérieure (partie surélevée vers l'extérieur), vissez la vis (5) et serrez dans le sens horaire avec la clé.

Comment régler le guide parallèle ?

Débranchez l'appareil. Desserrez la vis de blocage (15) à l'avant du socle. Glissez le guide parallèle (8) le long de la graduation jusqu'à la dimension voulue. Resserrez la vis (15).

Comment effectuer une coupe en onglet (angle) ?

Débranchez l'appareil. Desserrez la vis de blocage de l'onglet (13) et le levier de blocage (22) si présent. Inclinez la scie sur la graduation de l'onglet (12) jusqu'à l'angle souhaité (max 45°). Serrez la vis (13) et le levier (22).

Comment nettoyer la fenêtre de guidage optique ?

Débranchez l'appareil. Faites glisser le levier de fenêtre (2) vers l'avant pour exposer la partie sale. Essuyez avec un chiffon propre non pelucheux. Si nécessaire, utilisez une solution savonneuse douce. Évitez les produits chimiques agressifs. Remettez le levier en place.

Quels accessoires sont compatibles avec la scie KS865KN ?

Utilisez uniquement des lames de scie conformes aux spécifications : diamètre 184 mm, trou central 16 mm, épaisseur adaptée. N'utilisez pas de lames en acier HSS, à métal ou à pierre. Les accessoires Black & Decker d'origine sont recommandés pour optimiser les performances.

Comment remplacer les charbons du moteur ?

Débranchez l'appareil. Dévissez les protecteurs de charbons (11). Retirez les charbons et leurs fixations. Insérez de nouveaux charbons (toujours par paire) dans les fixations, puis replacez le tout dans les protecteurs et revissez. Respectez l'emplacement d'origine.

Puis-je brancher un aspirateur sur la scie ?

Oui, la scie est équipée d'une sortie pour l'évacuation des sciures. Vous pouvez brancher un aspirateur avec un raccord flexible traditionnel pour aspirer la poussière pendant le sciage.

Quels sont les niveaux sonores de la scie KS865KN ?

Le niveau de pression acoustique est de 92,7 dB(A) et le niveau de puissance acoustique de 102,1 dB(A). Il est recommandé de porter une protection auditive si le niveau vous semble élevé.

Quelle est la durée de la garantie et comment l'appliquer ?

La garantie Black & Decker est de 2 ans pièces et main d'œuvre à compter de la date d'achat. Pour l'appliquer, retournez l'appareil non démonté à un centre agréé avec la preuve d'achat (ticket de caisse ou certificat de garantie dûment rempli). Sont exclus les produits réparés par des tiers et les pannes dues à une mauvaise utilisation.

MODE D'EMPLOI KS865KN BLACK & DECKER

Nous vous félicitons pour l'achat de ce produit Black & Decker. Afin d'en obtenir les meilleurs résultats, nous vous invitons à lire attentivement le guide d'utilisation et à respecter les règles de sécurité. Si vous avez des remarques ou questions après la lecture de ce manuel n'hésitez pas à appeler notre service consommateur dont vous trouverez les coordonnées au dos de ce manuel, ou l'un de nos centres de garantie dont vous trouverez la liste sur Internet: www.2helpU.com.

ITALIANO

CONGRATULAZIONI!

Scies circulaires - notice d'utilisation

RÈGLES DE SÉCURITÉ

Attention! Lorsque vous utilisez un appareil électroportatif, le respect systématique de ces quelques règles élémentaires de sécurité doit permettre de réduire les risques d'incendie, d'électrocution ou de blessures physiques. Assurez-vous d'avoir bien lu et assimilé ces règles avant de commencer à utiliser votre machine.

Pour une utilisation sans risque:

• Gardez une zone de travail rangée. Un endroit propre et rangé évite tout accident.
• Prenez garde à l'environnement de travail. Ne pas exposer les outils à la pluie. Ne pas les utiliser dans un endroit humide ou mouillé. S'assurer que la zone de travail est correctement éclairée. Ne jamais utiliser un outil électroportatif lorsqu'il y a risque d'incendie ou d'explosion.
• Prenez garde au risque de décharge électrique. Autant que possible, éviter les contacts directs avec des surfaces reliées à la terre (par exemple un réfrigérateur, un radiateur).
• Tenez les enfants à l'écart. Ne pas laisser d'autres personnes toucher l'outil ou le câble d'alimentation. Les tenir à l'écart de la zone de travail.
• Rangez les outils après usage. Après utilisation, l'outil doit être rangé dans un endroit sec et en hauteur ou sous clé, hors de portée des enfants.
• Ne forcez pas sur l'outil. L'outil fonctionnere mieux et avec plus de sécurité s'il est utilisé au rythme pour lequel il a été conçu.
• Utilisez le bon outil. Ne tentez pas de faire avec un outil premier prix ou ses accessoires le travail d'un outil plus puissant. Utilisez toujours un outil pour le travail pour lequel il a été conçu. Par exemple, n'utilisez pas une scie circulaire pour couper la branche d'un arbre ou l'abattre.
• Portez un habillement adapté. Ne portez pas d'habits lâches ou de bijoux qui pourraient se prendre dans les parties mobiles de l'outil. Des gants en caoutchouc et des chaussures antidérapantes sont recommandés pour une utilisation en plein air. Accrochez vos cheveux.
• Portez des lunettes de protection. Portez un masque de protection ou anti-poussière si l'utilisation que vous faites de l'appareil dégage de la poussière ou se situe dans un endroit clos.
• Ne maltraitez pas le cordon de raccordement. Ne portez jamais l'outil par son cordon. Ne tirez jamais sur le cordon pour débrancher l'outil. Tenez toujours le cordon à l'abri de la chaleur et à l'écart de la partie coupante de l'outil.
• Prenez garde au câble d'alimentation. Utilisez des

serre-joints ou un étau pour maintenir le matériau sur lequel vous travaillez. Cela est plus sûr que de tenir le matériau d'une main et vous permet d'avoir les deux mains libres pour faire fonctionner l'outil.

- Veillez à bien rester en équilibre. Soyez toujours en bon appui sur vos deux pieds et gardez l'équilibre à tout moment.

- Entretenez bien vos outils. Gardez les outils coupants, aiguisés et propres pour de meilleures performances en toute sécurité. Merci de suivre les instructions pour lubrifier ou changer les accessoires. Inspectez régulièrement le câble d'alimentation, et, s'il est endommagé, faites le réparer par un service après-vente agréé. Soyez également régulièrement attentif au cordon de rallonge. Remplacez-le si nécessaire. Maintenez les poignées de l'outil propres, sans huile ni graisse.

- Débranchez l'outil. Retirez la prise du secteur lorsque vous n'utilisez pas l'outil et à chaque fois que vous l'entretenez, que vous changez un accessoire comme les lames, les forets, les fers d'un rabot...

- Enlevez les clés de serrage avant utilisation. Avant de mettre en marche, prenez l'habitude de vérifier que les clés de serrage ne sont pas restées sur la machine mais sont bien rangées dans l'emplacement prévu à cet effet.

- Evitez les démarrages intempestifs. Ne prenez pas un appareil branché sur le secteur en posant le doigt sur la gâchette. Assurez-vous que l'interrupteur est sur la position arrêt avant de brancher votre outil.

- Utilisez des rallonges spécialement prévues pour le plein air. Lorsque vous utilisez un outil à l'extérieur, n'utilisez que des rallonges spécialement prévues pour le plein air.

- Restez attentifs et concentrés sur votre travail. Soyez attentifs à ce que vous faites. Faites preuve de bon sens. N'utilisez pas d'outil lorsque vous êtes fatigué.

- Branchez votre outil sur un aspirateur. S'il existe un mécanisme de connexion à un aspirateur, assurez vous qu'il est correctement mis en place et utilisé, particulièrement dans un environnement clos.

- Vérifiez si votre appareil est endommagé. Avant de continuer à utiliser l'outil, la protection ou la partie de l'outil qui est endommagée doit être inspectée attentivement pour déterminer si l'outil peut encore fonctionner. Assurez vous de l'alignement des parties mobiles, du bon serrage et du bon montage des parties et des autres éléments qui pourraient affecter son bon fonctionnement. Une protection ou toute autre partie endommagée doit être correctement réparée ou changée par un SAV agréé

FRANÇAIS

comme indiqué dans ce manuel. Faites également remplacer un interrupteur défectueux par un SAV agréé. N'utilisez jamais un outil dont l'interrupteur de mise en marche ne fonctionne pas.

• Attention! L'utilisation d'un accessoire ou d'un complément autre que ceux recommandés dans ce manuel d'utilisation peut provoquer des risques de blessures physiques.
• Faites réparer votre outil par une personne qualifiée. Cet outil électroportatif correspond aux règles de sécurité en vigueur. Sa réparation ne doit être prise en charge que par une personne qualifiée en utilisant des pièces détachées d'origine. Procéder autrement ce peut être très dangereux pour l'utilisateur.

CONSIGNES DE SECURITE SUPPLEMENTAIRES POUR LES SCIES CIRCULAIRES

Branchement sur le secteur, mise en marche et arrêt

• Assurez-vous toujours que l'outil électrique est arrêté avant de le brancher sur le secteur.
• Assurez-vous de bien enlever la clé prévue pour changer la lame de la vis de blocage de la lame avant de mettre en marche la scie circulaire.
• N'arrêtez pas l'outil si la lame de scie ne tourne pas librement.

Lorsque vous sciez

• Tenez votre scie uniquement par les poignées prévues. Ne tenez pas votre scie dans une position qui risquerait de vous empêcher de bien la tenir et la contrôler.
• Assurez-vous toujours qu'il y a assez de place entre la matière à couper et l'établi ou le support pour permettre à la protection de sécurité de tourner entièrement.
• Tous les clous et les objets métalliques doivent être retirés de la pièce avant de commencer à scier.
  • N'essayez pas de scier des pièces extrêmement petites.
• Après avoir arrêter la scie, n'essayez pas de freiner la lame en appuyant sur son côté.
• Ne posez jamais la scie circulaire sur une table ou un établi si vous ne l'avez pas arrêtée.
• Ne faites jamais marcher la scie circulaire avec la lame tournée vers le haut ou sur le côté.

Dispositifs de protection au cours du fonctionnement

• Assurez-vous que tous les dispositifs cachant la lame de la scie fonctionnent parfaitement.
• Ne coincez jamais la protection de la scie.
• Décoincez immédiatement une protection de scie bloquée et ne vous servez pas de la scie si la protection est bloquée.
• Servez-vous uniquement du levier de rétraction de

la protection fournie s'il faut déplacer la protection de la lame au début d'une coupe.

• Le cache de protection de l'arrière de la lame ne doit pas être enlevé.
• Le cache de protection de l'arrière de la lame doit être bien mis.

Contrôle et changement de la lame de scie

• Seules les lames de scie conformes aux spécifications données dans ce mode d'emploi peuvent être utilisées.
• Il ne faut pas utiliser de lames de scie dont la partie principale est plus épaisse ou dont l'écartement est plus petit que l'épaisseur du cache de protection de l'arrière de la lame.
• Il ne faut pas utiliser de lames de scie faites en acier rapide fortement allié (acier HSS).
• Seules des lames de scie bien aiguisées, en parfait état de fonctionnement doivent être utilisées ; les lames de scie fendues ou tordues doivent être jetées et remplacées immédiatement.
• Assurez-vous que la lame de scie est bien posée et tourne dans le bon sens.
• N'utilisez pas de lame à métal ou à pierre avec cette scie.

Conservez bien ces instructions!

DOUBLE ISOLATION

Votre outil est totalement isolé. Cela signifie que les parties métalliques externes sont isolées des sources électriques principales. Cela est possible grâce aux barrières isolantes placées entre les composants électriques et la partie mécanique, rendant ainsi inutile le branchement de cet outil sur une prise de terre.

Note: La double isolation ne dispense pas du bon respect des règles de sécurité pour l'utilisation de cet outil. Le système d'isolation renforce la protection contre les accidents pouvant résulter d'une éventuelle défaillance de l'isolation électrique à l'intérieur de l'outil.

SÉCURITÉ ÉLECTRIQUE

Assurez-vous que votre installation est au même voltage que celui indiqué sur la plaque signalétique. Cet outil est équipé avec un câble et une prise deux phases.

RALLONGES

Vous pouvez utiliser jusqu'à 30 mètres de rallonges deux phases Black & Decker sans perte de puissance. Note: Une rallonge ne doit être utilisée que si elle est absolument nécessaire. L'utilisation d'un câble non approprié peut provoquer un risque d'incendie ou de

FRANÇAIS

décharge électrique. Si une rallonge doit être utilisée, assurez-vous qu'elle est correctement connectée.

L'ENVIRONNEMENT ET LES VIEUX OUTILS

S'il vous arrivait un jour de penser que votre outil ne sert plus ou qu'il doit être remplacé, pensez à la protection de l'environnement. Les centres Black & Decker prendront en charge vos vieux outils et en disposeront en toute sécurité pour l'environnement.

LE SERVICE APRÈS-VENTE BLACK & DECKER (FRANCE)

Tous nos produits sont scrupuleusement testés avant leur sortie d'usine. Cependant si votre appareil présente un défaut, renvoyez-le à une agence agréée par le service après-vente Black & Decker dont vous trouverez les coordonnées sur minitel. Consultez le 3611 Black & Decker dans le département du Rhône. Pour toute information sur notre réseau S.A.V., et obtenir une liste complète des concessionnaires les plus proches, horaires d'ouverture etc., consultez également le minitel.

GARANTIE BLACK & DECKER (FRANCE)

C'est parce que nous sommes sûrs de la qualité de nos produits que nous pouvons être les premiers à proposer une garantie totale pièces et main d'oeuvre d'une durée de 2 ans. La garantie légale couvrant les défauts ou vices cachés (article 1641 et suivants du code civil) est applicable en tout état de cause. La garantie est effective dans la mesure où ce produit est retourné, non démonté, à l'un de nos centres agréés; il doit être accompagné d'un avis indiquant les anomalies constatées ainsi que d'une preuve de garantie (certificat de garantie dûment rempli et portant le cachet du revendeur ou ticket de caisse). Sont exclus de la garantie:

• Les produits réparés par des tiers.
• Les pannes dues à une mauvaise utilisation, à un entretien défectueux.

GARANTIE BLACK & DECKER (SUISSE)

Nous vous félicitons d'avoir porté votre choix sur un appareil Black & Decker. La fabrication soigneuse de ce produit de qualité nous permet de vous accorder une période prolongée de garantie de 2 ans à partir de la date d'achat. Par conséquent, si contre toute attente votre appareil présentait un défaut durant les 24 mois qui suivent votre achat nous vous garantissons la remise en état de l'outil ou, selon notre appréciation le remplacement gratuit à condition que:

• L'appareil soit renvoyé à notre agence service après-vente autorisée accompagné de la carte de garantie ou de la preuve de l'achat (facture ou ticket de caisse avec date de l'achat).
• L'appareil ait été utilisé convenablement et que seuls des accessoires Black & Decker originaux y aient été ajoutés.
• D'éventuelles réparations n'aient été effectuées que par notre service après-vente

Les accessoires tels que par exemple foret, lame de scie, couteaux pour rabot, disque à tronçonner sont exclus de cette garantie. Des prestations de garantie n'entraînent ni une prolongation du délai de garantie ni un nouveau délai de garantie.

LES ACCESSOIRES

La performance d'un outil est dépendante de l'accessoire utilisé. Les accessoires Black & Decker sont conçus suivant des normes très exigeantes de qualité pour maximiser les performances de votre outil. Acheter un accessoire Black & Decker vous assure d'obtenir la meilleure performance de votre outil électroportatif Black & Decker.

DONNÉES TECHNIQUES

Le niveau sonore de cet outil est en concordance avec les directives de la CEE. Il vous est recommandé de prendre les mesures adéquates de protection auditive si le niveau sonore vous parait trop élevé Le niveau normal de pression accoustique ne devrait pas excéder 85 dB.

374456N

CD600 KS865N
KS227 KS840 KS846N KS850N KS855N KS865KN

Watts (W)
	500 550 1020 1100 1200 1300
Vitesse sans charge (tr/min.)
	3500 3500 4000 4000 4000 4000
Profondeur max. de coupe (mm)
	40 40 46	50	55	65
Diamètre de lame (mm)
	140 140 140	160	160	184
Diamètre du trou central de la lame (mm)
	12.7 12.7 12.7	16	16	16
Poids (kg)
	2.5 2.5 3.0	3.7	3.7	4.2

Nota: Cette notice couvre également les références de catalogue se terminant par une lettre. Consultez la plaque signalétique de l'appareil pour en déterminer les spécifications.

CARACTÉRISTIQUES

1. Evacuation des sciures
2. Levier de fenêtre
3. Vis de profondeur de coupe
4. Levier de rétraction de la protection
5. Vis de blocage de lame
6. Couteau diviseur
7. Protecteur de lame
8. Guide parallèle
9. Fenêtre
10. Poignée avant
11. Protecteur de charbons
12. Réglage de coupe d'onglet
13. Vis de blocage pour le réglage de la coupe d'onglet
14. Semelle
15. Vis de blocage du guide parallèle
16. Repère de suivi de coupe
17. Repère pour coupe droite
18. Repère pour coupe d'onglet
19. Variateur électronique
20. Interrupteur marche/arrêt
21. Graduation de profondeur de coupe
22. Levier de blocage auxiliaire pour le réglage de la coupe d'onglet
23. Rondelle interne

FRANÇAIS

1. Rondelle externe

2. Bouton de verrouillage

3. Lame

Votre appareil dispose de la totalité ou d'une partie de ces caractéristiques.

NOTICE DE SECURITE

Votre scie est conçue pour usage exclusif avec des lames bois. Veillez à ne pas utiliser de lame à métal ou à pierre.

PRÉPARATION DE LA SCIE CIRCULAIRE

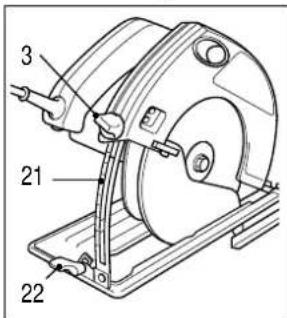

RÉGLAGE DE LA PROFONDEUR DE COUPE

Suivez les instructions ci-dessous:

Débranchez l'appareil du courant de secteur.

Desserrez la vis de profondeur de coupe (3) située en bas de la graduation. Déplacez la scie circulaire le long de la graduation jusqu'à ce que la profondeur de coupe désirée soit indiquée sur la graduation (21). Serrez

la vis (3). La profondeur de coupe doit être supérieure de 3mm à l'épaisseur de la pièce de travail.

REGLAGE DU SYSTEME DE GUIDAGE OPTIQUE (PAS SUR LE CD600/KS227/KS840)

La fenêtre et le "guide optique" sont conçus pour permettre une coupe précise à chaque utilisation de la scie. Pour préparer le système de guidage, lors d'une première utilisation, procédez comme suit :

Tracez une ligne droite sur votre pièce de travail, pour représenter l'itinéraire souhaité de la lame.

Regardez par la fenêtre du guide optique et alignez les dents de la lame sur la ligne de coupe que vous avez tracée sur votre pièce de travail.

Tout en maintenant la scie en place, placez le "guide optique" orange (16) sur le sabot de votre scie circulaire. Alignez le "guide optique" sur la ligne

FRANÇAIS

tracée sur la pièce de travail et fixez-le en place à l'aide de la vis fournie.

• Au début de chaque coupe, alignez la lame comme décrit et pendant la coupe, maintenez le “guide optique” sur la ligne de coupe que vous avez tracée sur la pièce de travail.
• Lorsque vous effectuez des coupes obliques, respectez la procédure indiquée plus haut, mais utilisez la zone de 45° du "guide optique".

RÉGLAGE DU GUIDE PARALLÈLE

La scie circulaire est pourvue d'un guide parallèle qui permet de scier sur une ligne droite parallèle au bord de la pièce de travail. Pour régler le guide parallèle, suivez les instructions ci-dessous: Débranchez l'appareil du courant de secteur.

Desserrez la vis de blocage (15) à l'extrémité avant du socle de la scie. Glissez le guide parallèle (8) le long de sa graduation jusqu'à ce

que la dimension voulue soit indiquée. Resserrez la vis de blocage (15).

RÉGLAGE DE L'ONGLET

La scie circulaire peut couper suivant des angles allant jusqu'à 45°. Pour régler l'angle, suivez les instructions ci-dessous: Débranchez l'appareil du courant de secteur.

Desserrez la vis de blocage (13). Desserrez le levier de blocage (22) si votre appareil en est pourvu. Déplacez la scie circulaire sur la graduation de l'onglet

(12) jusqu'à que ce l'angle voulu soit indiqué. Serrez la vis de blocage (13). Serrez le levier de blocage (22) si votre appareil en est pourvu.

REMPLACEMENT DE LA LAME

Suivez les instructions ci-dessous: Débranchez l'appareil du courant de secteur. Retirez le protecteur de lame (7) Insérez un tournevis par le trou de la lame pour empêcher qu'elle ne pivote.

Desserrez et retirez la vis (5). Desserrez-la dans le sens contraire des aiguilles d'une montre en utilisant une clef de 13 mm, retirez la rondelle extérieure (24) et la lame. Insérez une nouvelle

lame, en veillant à ce que la flèche située sur la lame pointe dans le sens indiqué par la flèche située sur le corps de l'appareil. Fixez la rondelle extérieure de façon à ce que la portion centrale surélevée tourne le dos à la lame. Veillez à ce que la rondelle soit bien en place sur les parties plates de la broche. Remettez la vis de blocage de lame en place (5). Insérez un tournevis par le trou de la lame pour empêcher qu'elle ne pivote. Serrez la vis de blocage de lame dans le sens des aiguilles d'une montre, à l'aide d'une clef de 13mm.

RÉGLAGE DU COUTEAU DIVISEUR

La protection de l'arrière de la lame (6) empêche la lame de se coincer au cours des opérations de coupe dans le sens du bois. Vous devez vérifier la position du couteau diviseur à chaque fois que vous remplacez la lame de la scie ou si l'écart a été affecté. Suivez les instructions suivantes:

Débranchez l'appareil du courant de secteur.

Decouvrez les deux vis du couteau diviseur, par l'ouverture du protecteur de lame.

Si votre scie ne dispose pas d'un orifice dans le protecteur de lame, réglez la profondeur de coupe pour localiser les vis du couteau diviseur. Desserrez les deux vis du couteau diviseur.

FRANÇAIS

Réglez le couteau diviseur de façon à obtenir un écart radial de 2 à 3mm et un espace entre la pointe des dents de 2 à 3mm. Serrez les deux vis du couteau diviseur.

Votre scie est maintenant prête à l'usage.

FONCTIONNEMENT DE LA SCIE CIRCULAIRE

Pour mettre la scie circulaire en marche, appuyez sur le bouton de blocage (25) et activez le déclencheur marche/arrêt (20). Pour arrêter la scie circulaire, relâchez le déclencheur.

COMMENT TENIR VOTRE SCIE CIRCULAIRE

La poignée avant (10) vous permet de bien guider la scie. Mettez la scie circulaire en marche avant de commencer à scier. Guidez la scie sans la pousser et donnez à la lame le temps de poursuivre son chemin. Servez-vous de la marque (17) pour les coupes droites ou de la marque (18) pour les coupes en biais pour bien suivre la ligne que vous avez tracée.

ENTRETIEN DE LA FENETRE

De temps en temps, il se peut qu'il soit nécessaire de retirer les débris/la poussière de coupe de l'intérieur de la fenêtre de votre scie circulaire.

Procédez ainsi :

Débranchez la prise de l'alimentation électrique.

Faites glisser le levier de fenêtre (2) vers l'avant pour exposer la partie sale de la fenêtre. A l'aide d'un chiffon propre et non pelucheux, essuyez la partie exposée de la fenêtre, comme il

convient. Lorsque vous avez terminé, reglissez simplement le levier en place, vers l'arrière de la protection, pour remettre la fenêtre à sa position d'origine.

Nota: Si nécessaire, utilisez une solution savonneuse douce pour nettoyer votre scie, car de nombreux produits de nettoyage domestiques contiennent des produits chimiques qui pourraient endommager le plastique. Veillez également à ne pas utiliser d'essence, de térébenthine, laque, diluant ou produits similaires. Ne laissez jamais pénétrer de liquide dans votre scie circulaire et ne l'immergez jamais, même partiellement, dans un liquide.

REMPLACEMENT DES CHARBONS

Suivez les instructions ci-dessous:

Débranchez l'appareil du courant de secteur. Dévissez les protecteurs de charbons (11). Retirez les charbons et leurs fixations. Dégagez les charbons de leurs fixations. Insérez un nouveau charbon dans la fixation. Insérez le charbon et la fixation dans les protecteurs. Fixez les protecteurs de charbon en place.

Nota: Remplacez les charbons deux par deux et veillez à ce que les anciens charbons et leurs fixations soient fixés aux mêmes endroits qu'avant leur dépose.

Pour évacuer les sciures, vous pouvez utiliser un aspirateur muni d'un raccord flexible traditionnel inséré dans la sortie du dispositif de recueil des poussières.

CONSEILS UTILES

Les éclats de bois sont inévitables sur le dessus de la ligne de coupe. Il est par conséquent préférable de couper la pièce de travail sur le côté où les éclats ne seront pas gênants. Ceci est particulièrement important pour la coupe de produits laminés.

ENTRETIEN DE L'APPAREIL

• Guidez la scie circulaire mais sans exercer de pression excessive sur la pièce de travail, de façon à ne pas provoquer de surchauffe. Si votre scie circulaire devient trop chaude, faites-la tourner à vide pendant 2 minutes.
• Veillez à tout moment à ce que les prises d'air situées sur le carter du moteur ne soient pas bloquées.

ATTESTATION DE CONFORMITÉ EC

Nous déclarons que les produits: CD600, KS227, KS840, KS846N, KS850N, KS855N, KS865N, KS865KN, 374456N

sont conformes aux 89/392/EEC, 89/336/EEC, EN55014, 73/23/EEC, EN55104, EN50144, EN61000 Niveau de pression accoustique 92.7dB (A) Niveau de puissance accoustique 102.1dB (A) Niveau de vibration main-bras <2.5m/s²

Brian Cooke - Directeur du développement Black & Decker, Spennymoor, Co Durham DL16 6JG UK Le souci de Black & Decker est l'amélioration continuelle de ses outils. Nous nous réservons donc le droit de modifier les caractéristiques d'un produit sans notification préalable.

Forhandlerens adresse

Morada do revendedor
