Marque	Flex
Modèle	LE 14-11 125
Type de produit	Meuleuse d'angle
Diamètre du disque	125 mm
Puissance nominale	1400 W
Tension d'alimentation	230 V ~ 50 Hz
Vitesse à vide	11 000 tr/min
Poids	2,8 kg
Dimensions (L x l x h)	300 x 120 x 100 mm
Longueur du câble	2,5 m
Fonctions principales	Meulage, tronçonnage, brossage, ébarbage
Accessoires fournis	Disque de meulage, clé de serrage, poignée supplémentaire
Sécurité	Dispositif de redémarrage, protection anti-surintensité, carter de protection orientable
Entretien et nettoyage	Nettoyer régulièrement les fentes de ventilation, vérifier le charbon
Pièces détachées et réparabilité	Disponibles chez le fabricant, indice de réparabilité élevé
Niveau sonore (LpA)	92 dB(A)
Niveau de vibrations	6,5 m/s²
Classe de protection	Classe II
Type de mandrin	M14
Utilisation recommandée	Bricolage, chantier, métallurgie

FOIRE AUX QUESTIONS - LE 14-11 125 Flex

Comment changer le disque de la meuleuse Flex LE 14-11 125 ?

Pour changer le disque, débranchez d'abord l'appareil. Appuyez sur le blocage de broche, puis utilisez la clé fournie pour desserrer l'écrou de serrage dans le sens horaire (filetage gauche). Retirez le disque usagé, placez le nouveau disque et revissez l'écrou en le serrant fermement. Relâchez le blocage de broche.

Quel type de disque puis-je utiliser avec cette meuleuse ?

Cette meuleuse accepte les disques de 125 mm de diamètre avec un alésage de 22,2 mm. Utilisez des disques de meulage, tronçonnage, brossage ou ponçage, adaptés à la vitesse maximale de 11 000 tr/min.

Comment régler le carter de protection ?

Débranchez l'appareil. Desserrez la vis du carter, tournez le carter à la position souhaitée (généralement entre l'utilisateur et le disque), puis resserrez la vis. Assurez-vous que le carter est bien fixé avant utilisation.

La meuleuse ne démarre plus, que faire ?

Vérifiez d'abord l'alimentation électrique et le câble. Si le problème persiste, les charbons peuvent être usés. Ouvrez le compartiment à charbons et remplacez-les par des neufs de même type. Si le problème continue, contactez le service après-vente.

Comment nettoyer la meuleuse après utilisation ?

Débranchez l'appareil et laissez-le refroidir. Utilisez une brosse douce ou de l'air comprimé pour retirer la poussière des fentes de ventilation. Ne jamais utiliser d'eau ou de solvants. Nettoyez régulièrement le carter et la broche.

Quelle est la puissance de la meuleuse Flex LE 14-11 125 ?

La puissance nominale est de 1400 watts, ce qui offre une bonne performance pour le meulage et le tronçonnage de matériaux métalliques et de maçonnerie.

Puis-je utiliser la meuleuse pour tronçonner du métal ?

Oui, cette meuleuse est adaptée au tronçonnage des métaux avec un disque approprié. Assurez-vous d'utiliser un disque de tronçonnage pour métal et de respecter les consignes de sécurité (carter, lunettes, gants).

La meuleuse vibre beaucoup, est-ce normal ?

Une certaine vibration est normale, mais une vibration excessive peut indiquer un disque déséquilibré ou usé, ou une broche endommagée. Vérifiez le disque et remplacez-le si nécessaire. Si le problème persiste, faites contrôler l'appareil.

Quels équipements de sécurité sont recommandés ?

Portez toujours des lunettes de protection, un casque anti-bruit, des gants et un masque anti-poussière. Utilisez la poignée supplémentaire et maintenez une bonne prise. Travaillez dans un endroit bien ventilé.

Où trouver les pièces détachées pour cette meuleuse ?

Les pièces détachées sont disponibles auprès du service après-vente Flex ou chez les revendeurs agréés. Vous pouvez également commander en ligne sur le site officiel Flex. Consultez la notice pour les références.

MODE D'EMPLOI LE 14-11 125 Flex

fr Notice d'instructions d'origine 28

Symboles utilisés ..... 28

Symboles apposés sur l'appareil ..... 28

Pour votre sécurité ..... 28

Bruits et vibrations .... 32

Données techniques Données techniques 33

Vue d'ensemble .... 35

Instructions d'utilisation ..... 36

Maintenance et nettoyage ..... 39

Consignes pour la mise au rebutDonnées techniques 40

Conformité C€ 40

Exclusion de responsabilité ..... 40

Symboles utilisés

AVERTISSEMENT!

Ce symbole prévient d'un danger imminent ; le non-respect des consignes qui le suivent s'accompagne d'un danger de mort ou de blessures très graves.

PRUDENCE!

Ce symbole désigne une situation potentiellement dangereuse. Si vous ne respectez pas cette consigne, vous risquez de vous blesser ou de causer des dégâts matériels.

REMARQUE

Ce symbole vous donne des conseils d'utilisation et des informations importantes.

Symboles apposés sur l'appareil

Avant la mise en service, veuillez lire la notice d'instructions !

Portez des lunettes de protection !

Classe de protection II (complètement isolé)

Consigns pour la mise au rebut de l'ancien appareil (voir page 40)

En cas de blocage de l'outil, empêche un retour de la machine.

Protection contre les surcharges : protège les appareils contre les surcharges.

Un générateur tachymétrique empêche une chute de vitesse sous l'effet de la contrainte.

Amélioration de la sécurité de travail et de la maniabilité grâce à une montée en douceur de la vitesse.

Surveillance de la température contrôlée par capteurs : en cas de risque de surchauffe, la machine s'arrête.

Empêche un démarrage inopiné de la machine après une chute de tension.

6 niveaux de vitesse pouvant être réglés de manière variable.

Le système de freinage réduit la durée de fonctionnement de l'outil.

Électronique du microprocesseur

Pour votre sécurité

AVERTISSEMENT!

Avant d'utiliser cette meuleuse d'angle, veuillez lire les documents suivants et respecter leurs contenus :

• la présente notice d'utilisation,
• les « Consignes générales de sécurité » régissant l'emploi des appareils électriques et réunies dans le fascicule ci-joint (référence : 315.915),
• les règles et prescriptions préventives des accidents applicables sur le lieu de mise en œuvre.

Cette meuleuse d'angle a été construite conformément à l'état actuel de la technique et en respectant les règles techniques de sécurité reconnues. Toutefois, de son emploi peut émaner un danger de mort et un risque de

blessures graves pour l'utilisateur ou les tiers, ou un risque d'endommager la machine elle-même ou d'autres objets de valeur.

Cette meuleuse d'angle ne pourra servir

• qu'à des fins conformes à l'usage prévu,
  – dans un état technique et de sécurité parfait.

Supprimez immédiatement tout dérangement susceptible de compromettre la sécurité.

Conformité d'utilisation

Cette meuleuse d'angle est destinée

• aux utilisations professionnelles dans l'industrie et l'artisanat,
• à meuler et sectionner du métal et de la pierre par meulage à sec; pour tronçonner, il faut utiliser un capot protecteur spécial,
• à être utilisée avec des outils de meulage et leurs accessoires, indiqués dans la présente notice ou recommandés par le fabricant.

Le montage de meules de fraisage à chaîne et de lames de scie est interdit.

Instructions de sécurité pour meuleuses angulaires

AVERTISSEMENT!

Veuillez lire toutes les consignes de sécurité et instructions. Si les consignes d'avertissement et instructions ne sont pas correctement respectées, cela engendre un risque d'électrocution, d'incendie et / ou de blessures graves. Veuillez conserver toutes les consignes de sécurité et instructions dans un endroit sûr pour pouvoir les reconsulter ultérieurement.

Avertissements de sécurité communs pour les opérations de meulage et de tronçonnage par meule abrasive

Il faut utiliser cet outil électroportatif comme ponceuse et tronçonneuse à disque. Lire toutes les mises en garde de sécurité, les instructions, les illustrations et les spécifications fournies avec cet outil électrique. Le fait de ne pas

suivre toutes les instructions données ci-dessous peut provoquer un choc électrique, un incendie et / ou une blessure grave.

• Cet outil électrique ne permet pas de poncer avec du papier abrasif, de travailler avec des brosses à crins métalliques et de polir. Les opérations pour lesquelles l'outil électrique n'a pas été conçu peuvent provoquer un danger et causer un accident corporel.
  ■ Ne pas utiliser d'accessoires non conçus spécifiquement et recommandés par le fabricant d'outils.

Le simple fait que l'accessoire puisse être fixé à votre outil électrique ne garantit pas un fonctionnement en toute sécurité.

■ La vitesse assignée de l'accessoire doit être au moins égale à la vitesse maximale indiquée sur l'outil électrique. Les accessoires fonctionnant plus vite que leur vitesse assignée peuvent se rompre et voler en éclat.
■ Le diamètre extérieur et l'épaisseur de votre accessoire doivent se situer dans le cadre des caractéristiques de capacité de votre outil électrique. Les accessoires dimensionnés de façon incorrecte ne peuvent pas être protégés ou commandés de manière appropriée.
■ Le montage fileté d'accessoires doit être adapté au filet de l'arbre de la meuleuse. Pour les accessoires montés avec des flasques, l'alésage central de l'accessoire doit s'adapter correctement au diamètre du flasque. Les accessoires qui ne correspondent pas aux éléments de montage de l'outil électrique seront en déséquilibre, vibreront de manière excessive et pourront provoquer une perte de contrôle.
- Ne pas utiliser d'accessoire endommagé. Avant chaque utilisation examiner les accessoires comme les meules abrasives pour détecter la présence éventuelle de co-peaux et fissures, les patins d'appui pour détecter des traces éventuelles de fissures, de déchirure ou d'usure excessive, ainsi que les brosses métalliques pour détecter des fils desserrés ou fissurés. Si l'outil électrique ou l'outil

monté chutent, vérifiez s'ils sont endommagés ou utilisez un outil intact. Après avoir contrôlé et monté l'outil, faites tourner l'appareil pendant une minute à la vitesse maximale en vous tenant, vous et d'autres personnes proches de vous, loin du plan de l'outil installé en train de tourner. Les accessoires endommagés seront normalement détruits pendant cette période d'essai.

■ Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Si nécessaire, portez un masque à poussière, un casque anti-bruit, des gants de protection ou une blouse spéciale faisant barrage aux particules poncées et de matière.

La protection oculaire doit être capable d'arrêter les débris volants produits par les diverses opérations.

Le masque antipoussières ou le respirateur doit être capable de filtrer les particules produites par vos travaux.

L'exposition prolongée aux bruits de forte intensité peut provoquer une perte de l'audition.

■ Maintenir les personnes présentes à une distance de sécurité par rapport à la zone de travail. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle.

Des fragments de pièce à usiner ou d'un accessoire cassé peuvent être projetés et provoquer des blessures en dehors de la zone immédiate d'opération.

■ Ne tenez l'appareil que par ses poignées isolantes lors de travaux au cours desquels l'outil installé risque de toucher des câbles électriques invisibles ou le cordon d'alimentation de l'appareil.

Le contact avec une ligne électrique peut mettre les pièces métalliques sous tension et provoquer une électrocution.

- Placer le câble éloigné de l'accessoire de rotation.

Si vous perdez le contrôle, le câble peut être coupé ou subir un accroc et votre main ou votre bras peut être tiré dans l'accessoire de rotation.

■ Ne jamais reposer l'outil électrique avant que l'accessoire n'ait atteint un arrêt complet.

L'accessoire de rotation peut agripper la surface et arracher l'outil électrique hors de votre contrôle.

■ Ne pas faire fonctionner l'outil électrique en le portant sur le côté.

Un contact accidentel avec l'accessoire de rotation pourrait accrocher vos vêtements et attirer l'accessoire sur vous.

■ Nettoyer régulièrement les orifices d'aération de l'outil électrique.

Le ventilateur du moteur attirera la poussière à l'intérieur du boîtier et une accumulation excessive de poudre de métal peut provoquer des dangers électriques.

■ Ne pas faire fonctionner l'outil électrique à proximité de matériaux inflammables.

Des étincelles pourraient enflammer ces matériaux.

■ N'utilisez jamais d'outils requérant un liquide de refroidissement.

L'utilisation d'eau ou d'autres liquides de efroidissement peut provoquer une électrocution.

Rebonds et mises en garde correspondantes

Un recul brutal est la réaction qu'engendre un outil en train de tourner (meule, plateau de ponçage, brosse à crins métalliques, etc.) et qui vient subitement d'accrocher un objet ou de se bloquer. Un accrochage ou blocage provoque un arrêt brutal de l'outil installé qui était en train de tourner. De ce fait, un outil électroportative non fermement tenue subit une accélération en sens opposé de celui de l'outil installé. Si p. ex. une meule se coince ou se bloque dans la pièce, l'arête qui plonge dans la pièce peut stopper brutalement et provoquer la cassure de la meule ou un recul brutal. Dans ce cas, la meule se déplace dans un sens la rapprochant ou l'éloignant de l'opérateur, tout dépend du sens dans lequel la meule tournait à l'endroit où elle s'est bloquée. Ce phénomène peut faire casser les meules.

Le recul brutal est engendré par une utilisation erronée ou inexperte de l'outil électrique. Le rebond résulte d'un mauvais usage de l'outil et / ou de procédures ou de conditions de fonctionnement incorrectes et peut être évité en prenant les précautions appropriées spécifiées ci-dessous.

• Maintenir fermement l'outil électrique et placer votre corps et vos bras pour vous permettre de résister aux forces de rebond. Toujours utiliser une poignée auxiliaire, le cas échéant, pour une maîtrise maximale du rebond ou de la réaction de couple au cours du démarrage. L'opérateur peut maîtriser les couples de réaction ou les forces de rebond, si les précautions qui s'imposent sont prises.
• Ne jamais placer votre main à proximité de l'accessoire en rotation. L'accessoire peut effectuer un rebond sur votre main.
  ■ Ne pas vous placer dans la zone où l'outil électrique se déplacera en cas de rebond. Le choc du recul force l'outil électrique à tourner en direction opposée à celle de la meule à l'endroit où cette dernière s'est bloquée.
  ■ Apporter un soin particulier lors de travaux dans les coins, les arêtes vives etc. Eviter les rebondissements et les accrochages de l'accessoire.

En tournant, l'outil en place tend à se coincer dans les angles, au contact d'arêtes vives ou en cas d'impact. Ceci provoque une perte de contrôle ou un recul brutal.

■ Ne pas fixer de chaîne coupante, de lame de sculpture sur bois, de chaîne coupante ni de lame de scie dentée. De telles lames provoquent des rebonds fréquents et des pertes de contrôle.

Consignes de sécurité particulières pour le ponçage et le tronçonnage

- Utilisez exclusivement les moyens de ponçage homologués pour aller avec votre outil électrique, ainsi que le capot protecteur prévu pour ce moyen de ponçage.

Les moyens de ponçage qui ne sont pas prévus pour cet outil électrique ne pourront pas être suffisamment protégés et ne sont donc pas sûrs à l'emploi.

■ La surface de meulage des meules à moyeu déporté doit être montée sous le plan de la lèvre du protecteur. Une meule montée de manière incorrecte qui dépasse du plan de la lèvre du protecteur ne peut pas être protégée de manière appropriée.
■ Le protecteur doit être solidement fixé à l'outil électrique et placé en vue d'une sécurité maximale, de sorte que l'opérateur soit exposé le moins possible à la meule. Le protecteur permet de protéger l'opérateur des fragments de meule cassée, d'un contact accidentel avec la meule et d'étincelles susceptibles d'enflammer les vêtements.
Il ne faut utiliser les meules que dans les domaines d'application recommandés. Exemple : Ne poncez jamais avec les flancs d'un disque de tronçonnage. Sur les disques de tronçonnage, seule la tranche du disque sert à abraser de la matière. L'application d'une force latérale sur ces moyens de ponçage peut les faire se briser.
■ Utilisez toujours des brides de serrage intactes, ayant la taille et la forme correctement adaptées au disque de ponçage que vous avez choisi. Des brides appropriées soutiennent le disque de ponçage et réduisent ainsi le risque de cassure du disque. Les brides affectées aux disques de tronçonnage peuvent différer des brides affectées aux disques de ponçage.
- N'utilisez jamais de disques de ponçage usés provenant de plus gros outils électroportatifs. Les disques de ponçage installés sur de plus gros outils électroportatifs n'ont pas été conçus pour les vitesses plus élevées offertes par les petits outils électroportatifs, ils risquent donc de casser.

Consignes de sécurité particulières additionnelles pour le tronçonnage

- Évitez que le disque de tronçonnage se bloque et de lui imprimer une pression d'applique excessive. N'exécutez pas de coupes excessivement profondes. Une surcharge du disque de tronçonnage accroît la contrainte qu'il subit ; il risque plus de se coincer ou de se bloquer, ce qui accroît le risque d'un recul brutal donc d'une cassure du disque.

- Évitez la zone située devant et derrière le disque de tronçonnage en rotation. Lorsque vous déplacez le disque de tronçonnage, dans la pièce, dans la direction l'éloignant de vous, l'outil électrique risque en cas de recul brutal d'être catapulté dans votre direction avec le disque toujours en rotation.

Si le disque de tronçonnage se coince ou si vous interrompez le travail pour une raison quelconque, éteignez l'outil électrique et tenez-le calmement en main jusqu'à ce que le disque se soit entièrement immobilisé. Ne tentez jamais de sortir de la pièce le disque encore en rotation, car ce dernier risque de provoquer un recul brutal. Déterminez la cause du coïncement et supprimez-la.

■ Ne rallumez pas l'outil électrique tant que le disque se trouve dans la pièce. Avant d'entamer prudemment le tronçonnage, attendez que le disque ait atteint sa pleine vitesse. Le disque risquerait sinon de se coincer, de sauter hors de la pièce ou de provoquer un recul brutal.

- Étayez les dalles et pièces de grande taille pour éviter le risque que le disque de tronçonnage, en se coinçant dedans, ne provoque un recul brutal. Les grandes pièces peuvent s'incurver sous leur poids propre. Il faut soutenir la pièce sur les deux côtés du disque de tronçonnage, à savoir aussi bien à proximité de la fente de tronçonnage que sur les bords extérieurs de la pièce.

- Soyez particulièrement prudent lors des « coupes en poche » dans les murs existants ou dans d'autres zones n'offrant pas une visibilité complète. Le disque de tronçonnage plongeant dans la surface risque, s'il sectionne des conduites de gaz ou d'eau, des lignes électriques ou d'autres objets, de provoquer un recul brutal.

Autres consignes de sécurité

■ La tension du secteur et celle indiquée sur la plaque signalétique doivent concorder.
■ N'appuyez sur le dispositif de blocage de la broche que lorsque la meuleuse ne tourne pas.

Bruits et vibrations

REMARQUE

Les valeurs du niveau de bruit exprimé en décibels A ainsi que les valeurs totales des vibrations figurent dans le tableau « Données techniques ». Les niveaux de bruits et vibrations ont été déterminés conformément à EN 60745.

PRUDENCE!

Les valeurs de mesure indiquées s'appliquent aux appareils neufs. Pendant la mise en œuvre quotidienne, les valeurs de bruit et de vibrations varient.

REMARQUE

Le niveau de vibrations indiqué dans ces instructions a été mesuré selon un procédé standardisé dans la norme EN 60745, et peut servir à comparer les outils électroportatifs entre eux. Ce procédé convient également pour estimer provisoirement la contrainte en vibrations.

Le niveau de vibrations indiqué se réfère aux principales applications de l'outil électrique. Le niveau de vibrations représente les principales formes d'utilisation de l'outil électrique. Si toutefois ce dernier est utilisé à d'autres fins, avec des outils montés différents ou s'il ne subit qu'une maintenance insuffisante, le niveau de vibrations pourra dévier de ce qui est indiqué. Cela peut accroître nettement la contrainte en vibrations sur l'ensemble de la période de travail.

Pour une estimation précise de la contrainte en vibrations, il faudrait également tenir compte des temps au cours desquels l'appareil est éteint ou bien de ceux au cours desquels il tourne certes, mais que l'utilisateur ne s'en sert pas. Cela peut réduire nettement la contrainte en vibrations sur l'ensemble de la période de travail.

Pour protéger l'utilisateur contre les effets des vibrations, définissez des mesures de sécurité supplémentaires, dont par exemple : Maintenance de l'outil électrique et des outils installés, maintien des mains au chaud, organisation des séquences de travail.

PRUDENCE!

Lorsque la pression acoustique dépasse 85 dB(A), veuillez porter un casque antibruit.

Données techniques

		L 8-11 115 L	8-11 125 LE	9-11 125 L 10-1	1 125
Type d'appareil Meuleuse d'angle
∅ max. de l'outil de meulage	mm	115 125

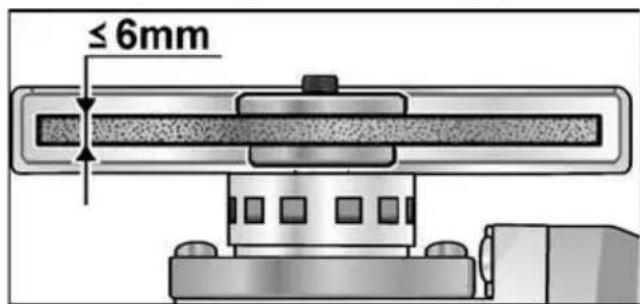

Epaisseur de l'outil de meulage	mm	1-6
Alésage réceptacle	mm	22,23
Filetage de broche M14
Vitesse	tr / mn	11.500 6.000-11		500 11.500
Puissance absorbée	W	800 900 1050
Puissance débitée	W	460 600 650
Poids conforme à „EPTA-procedure 1/2003" (sans le cordon)	kg	2,0 2,1
Classe de protection		II/☐
Niveau de bruit exprimé en décibels A correspondant à EN 60745 (voir « Bruits et vibrations»):
Niveau de pression acoustique L_pA	dB(A)	86,4 87		85
Niveau de puissance sonore L_WA	dB(A)	97,4 98		96
Marge d'incertitude K	db	3,0
Valeur totale des vibrations correspondant à EN 60745 (voir « Bruits et vibrations»):
Valeur émissive a_h pendant le ponçage de surfaces	m/s2	7,7		8,5	6,3
Valeur émissive a_h pendant le tronçonnage	m/s2	3,0 1,6
Marge d'incertitude K	m/s2	1,5
		L 14-11 115 L	14-11 125 LE 1	4-11 115 LE 14-1	11 125
Type d'appareil Meuleuse d'angle
∅ max. de l'outil de meulage	mm	115 125	115 125
Epaisseur de l'outil de meulage	mm	1-6
Alésage réceptacle	mm	22,23
Filetage de broche M14
Vitesse	tr / mn	11.500 2.800-11.500
Puissance absorbée	W	1400
Puissance débitée	W	880
Poids conforme à „EPTA-procedure 1/2003" (sans le cordon)	kg	2,3
Classe de protection		II/☐
Niveau de bruit exprimé en décibels A correspondant à EN 60745 (voir « Bruits et vibrations»):
Niveau de pression acoustique L_pA	dB(A)	86
Niveau de puissance sonore L_WA	dB(A)	97
Marge d'incertitude K	db	3,0
Valeur totale des vibrations correspondant à EN 60745 (voir « Bruits et vibrations»):
Valeur émissive a_h pendant le ponçage de surfaces	m/s2	6,3
Valeur émissive a_h pendant le tronçonnage	m/s2	1,4
Marge d'incertitude K	m/s2	1,5

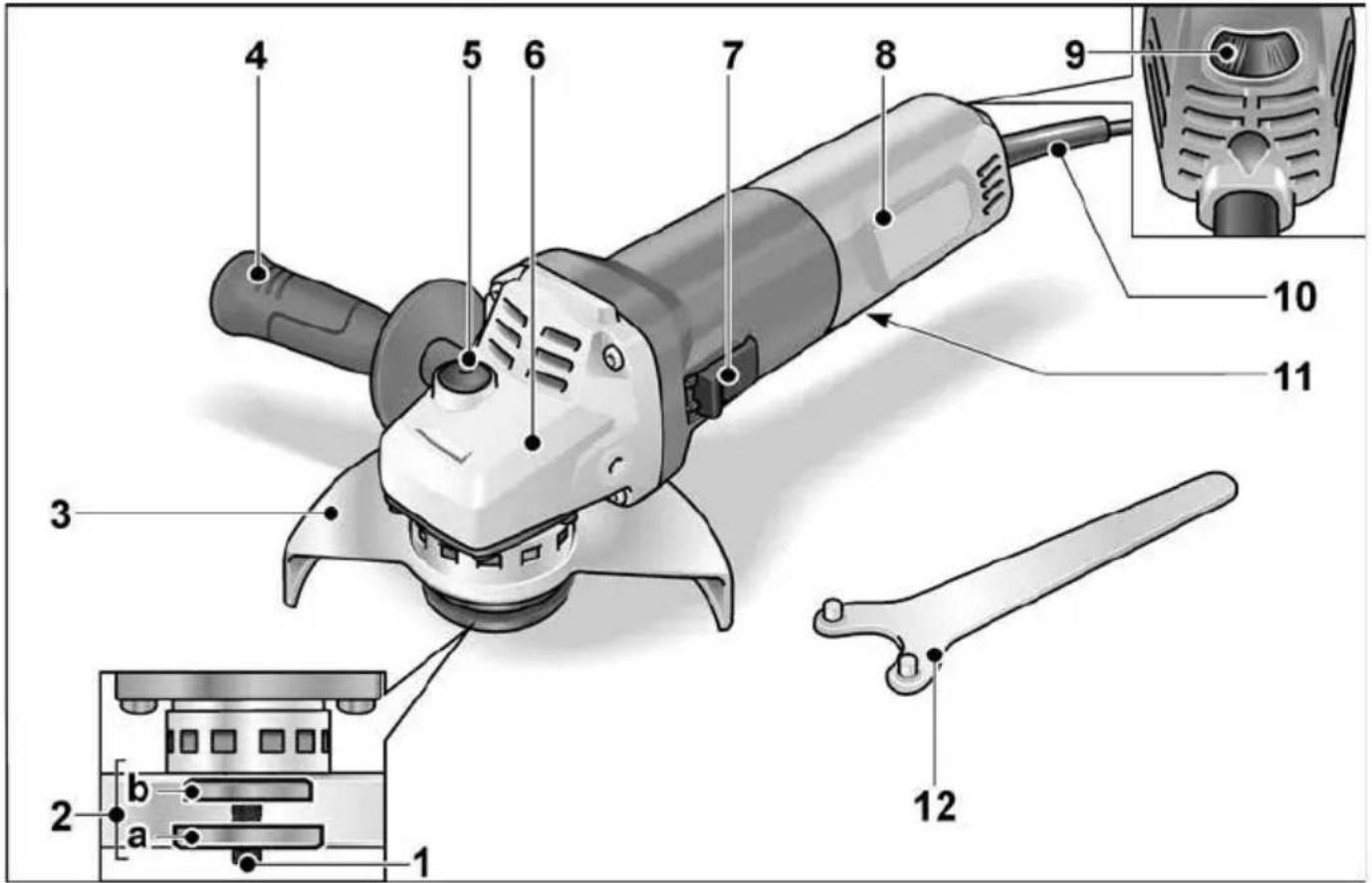

Vue d'ensemble

Cette notice d'instructions décrit différents modèles d'outils portatifs. Dans le détail, les illustrations peuvent différer de l'appareil acheté.

Réglable sans outil sur 12 crans différents répartis sur 360°.

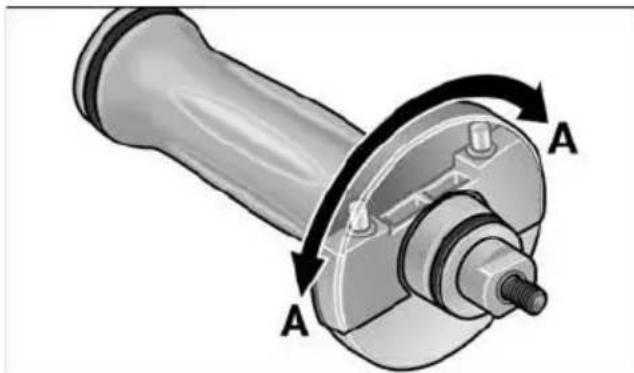

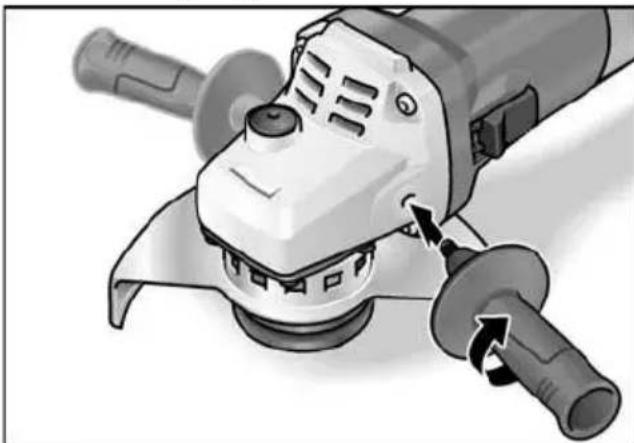

La poignée peut se monter à gauche et à droite.

115, LE 14-11 125 : Poignée avec clé à ergots intégrée)

5 Dispositif de blocage de la broche

Ce dispositif sert à bloquer la broche lors d'un changement d'outil.

6 Boîte d'engrenages

Avec sortie d'air et flèche directionnelle.

7 Interrupteur à bascule

Pour allumer et éteindre l'appareil. Avec cran de maintien enclenché.

8 Poignée arrière

9 Molette de préréglage de la vitesse (LE 9-11 125, LE 14-11 115, LE 14-11 125)

10 Cordon d'alimentation électrique de 4,0 m, terminé par une fiche mâle

11 Plaque signalétique (non représenté)

12 Clé à ergots

Instructions d'utilisation

AVERTISSEMENT!

Avant d'effectuer tous travaux sur la meuleuse d'angle, débranchez la fiche mâle de la prise de courant.

Avant la mise en service

Déballez la meuleuse d'angle, vérifiez que la livraison est au complet et qu'elle ne comporte aucun dégâts dus au transport.

Montez le capot de protection

AVERTISSEMENT!

Lors de travaux de dégrossissage et de sectionnement, ne travaillez jamais sans capot de protection. Pour tronçonner, il faut utiliser un capot protecteur spécial.

■ Débranchez la fiche mâle de la prise de courant.

■ Posez le capot de protection (1.). Les saillies situées sur le capot de protection doivent ce faisant être en assise dans les évidements que présente le flasque.
■ Tournez le capot de protection dans le sens horaire (2.). La rotation n'est possible que dans un sens !
■ Démontage dans le sens chronologique inverse.

Monter la poignée

Il est interdit d'utiliser l'outil électrique sans la poignée.

Fixer / Changer l'outil

■ Débranchez la fiche mâle de la prise de courant.

Monter le disque abrasif

■ Appuyez sur le cran d'arrêt de la broche et maintenez-le appuyé (1.).
A l'aide de la clé à ergots, tournez l'écrou de serrage en sens inverse des aiguilles d'une montre pour le détacher de la broche, puis retirez-le (2.).

Poignée

(L 14-11 115, L 14-11 125, LE 14-11 115, LE 14-11 125)

■ Détachez la poignée de l'appareil en la tournant en sens inverse des aiguilles d'une montre.

■ Sur la poignée, tournez le couvercle à 180° jusqu'à ce qu'il encrante. Ceci dégage la clé de retenue.

- Appuyez sur le dispositif de blocage de la broche et maintenez-le appuyé (1). - A l'aide de la clé de retenue, tournez l'écrou de serrage en sens inverse des aiguilles d'une montre pour le détacher de la broche, puis retirez-le (2).

■ Posez le disque de meulage dans la bonne position.

■ Vissez l'écrou de serrage sur la broche avec le collet vers le haut.
■ Appuyez sur le dispositif de blocage de la broche et maintenez-le appuyé.
■ Serrez l'écrou avec la clé à ergots ou la clé de retenue.
■ Effectuez un essai de marche pour vérifier que l'outil est serré bien centré.

Essai de marche

■ Branchez la fiche mâle dans la prise de courant.
■ Enclenchez la meuleuse d'angle à l'aide de l'interrupteur à bascule (sans le faire encranter), puis laissez tourner la meuleuse pendant env. 30 secondes. Contrôlez l'absence de balourds et de vibrations.
■ Eteignez la meuleuse d'angle.

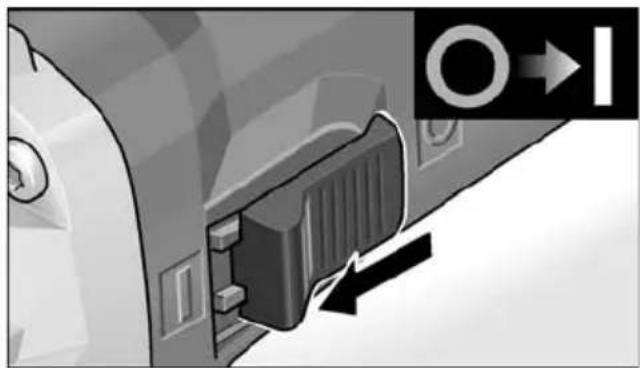

Allumage et extinction

Marche de courte durée, sans activer le cran d'arrêt

■ Poussez l'interrupteur à bascule vers l'avant et maintenez-le en position.
■ Pour éteindre, relâchez l'interrupteur à bascule.

Marche permanente avec encrantage

■ Poussez l'interrupteur à bascule vers l'avant (1.) puis appuyez sur sa partie avant (2.).

■ Pour éteindre l'appareil, appuyez sur la partie arrière de l'interrupteur.

i REMARQUE

Après une coupure de courant, l'appareil ne redémarre pas même s'il se trouvait en position enclenchée.

Présélection de la vitesse (LE 9-11 125, LE 14-11 115, LE 14-11 125)

■ Pour régler la vitesse de travail, amenez la molette sur le chiffre souhaité.

PRUDENCE!

Risque de blessures si l'outil casse. Utilisez un outil adapté à la tâche à accomplir.

i REMARQUE

En cas de surcharge ou de surchauffe en marche permanente, l'appareil réduit sa vitesse automatiquement jusqu'à ce qu'il ait suffisamment refroidi.

Déplacez le capot de protection

Pour adapter l'outil à la tâche, le capot de protection est réglable sans outil sur 12 crans différents répartis sur 360°.

PRUDENCE!

Risque de blessures !

Portez des gants de protection.

■ Débranchez la fiche mâle de la prise de courant.

■ Tournez le capot de protection en sens inverse de la flèche indicatrice du sens de rotation sur la boîte d'engrenages, jusqu'à atteindre la position nécessaire.

Consignes de travail

i REMARQUE

Après que vous avez éteint l'appareil, l'outil de meulage continue de tourner brièvement.

Meulage de dégrossissage

AVERTISSEMENT!

N'utilisez jamais de disque à tronçonner pour dégrossir des pièces.

- Présentez l'outil selon un angle de 20° à 40°.

- A cette inclinaison, l'abrasion est maximale. Imprimez un mouvement de va-et vient à la meuleuse d'angle en appuyant modérément. Ceci empêche la pièce de surchauffer et aucune décoloration n'apparaît. En outre, aucune rainure ne se forme.

Tronçonner des pièces

AVERTISSEMENT!

Pour tronçonner, il faut utiliser un capot protecteur spécial.

Voir le catalogue d'accessoires publié par le fabricant.

- La meuleuse d'angle doit toujours progresser dans le sens opposé à celui que l'outil en rotation tend à lui imposer.

Si vous ne contrez pas le sens de progression naturel, la meu-leuse sortira brutalement de la rainure.

– N'appuyez pas sur l'outil, ne le coincez pas, ne le faites pas osciller.
- Adaptez la vitesse d'avance antagoniste à la matière que vous êtes en train de travailler : Plus la matière est dure et plus il faudra progresser lentement.

Vous trouverez des informations avancées sur les produits du fabricant à l'adresse www.flex-tools.com.

Maintenance et nettoyage

AVERTISSEMENT!

Avant d'effectuer tous travaux sur la meuleuse d'angle, débranchez la fiche mâle de la prise de courant.

Nettoyage

AVERTISSEMENT!

Lors du travail des métaux dans des conditions d'emploi intensives, de la poussière électroconductrice peut se déposer à l'intérieur du boîtier de la ponceuse. Détérioration de l'isolation protectrice ! Ne raccordez l'appareil qu'à une prise protégée par un disjoncteur différentiel réagissant dès une intensité différentielle de 30 mA.

■ Nettoyez régulièrement l'appareil et les ouïes de ventilation.
La fréquence des nettoyages dépend du matériau et de la durée d'utilisation.
■ Nettoyez régulièrement l'intérieur du boîtier et le moteur à l'aide d'air comprimé sec.

Balais de charbon

La meuleuse d'angle est équipée de balais de charbon qui, au-delà d'une certaine limite d'usure, empêchent le moteur de démarrer.

Une fois la limite d'usure atteinte, la meuleuse d'angle s'éteint automatiquement.

REMARQUE

Ne remplacez ces balais que par des pièces d'origine fournies par le fabricant.

En cas d'emploi de pièces d'autres marques, le fabricant déclinera toute obligation au titre du recours en garantie.

Les ouïes d'entrée d'air situées à l'arrière permettent, pendant l'utilisation, de surveiller les étincelles des balais sur le collecteur. En présence d'une forte densité d'étincelles, éteignez immédiatement la meuleuse. Renvoyez-la à un atelier du service après-vente (SAV) agréé par le fabricant.

Réducteur

REMARQUE

Pendant la période de garantie, ne dévissez pas les vis situées contre la boîte d'engrenages. En cas de non-respect de cette consigne, le fabricant déclinera toute obligation au titre du recours en garantie.

Réparations

Ne confiez les réparations qu'à un atelier de SAV agréé par le fabricant.

Pièces de rechange et accessoires

D'autres accessoires, notamment les outils de meulage, figurent dans le catalogue du fabricant.

Vous trouverez des vues éclatées et des listes de pièces de rechange sur notre site Web :

www.flex-tools.com

Consignes pour la mise au rebut

AVERTISSEMENT!

Lorsque les appareils ont fini de servir, enlevez leur cordon d'alimentation électrique pour les rendre inutilisables.

Pays de l'UE uniquement Ne mettez pas les outils électriques à la poubelle des déchets domestiques !

Conformément à la directive européenne 2012/19/UE visant les appareils électriques et électroniques usagés, et à sa transposition en droit national, les outils électriques ne servant plus devront être collectés séparément et introduits dans un circuit de recyclage respectueux de l'environnement.

REMARQUE

Pour connaître les possibilités de mise au rebut, veuillez consulter votre revendeur spécialisé !

Conformité C€

Nous déclarons sous notre responsabilité exclusive que le produit décrit à la rubrique « Données techniques » se conforme aux normes ou aux documents normatifs suivants :

EN 60745 conformément aux dispositions énoncées dans les directives 2014/30/UE, 2006/42/CE, 2011/65/UE.

Responsables de la documentation technique :

Exclusion de responsabilité

Le fabricant et son représentant ne pourront être tenus responsables des dommages et du bénéfice perdu en raison d'une interruption du fonctionnement de l'affaire, provo-qués par le produit ou par l'impossibilité de l'utiliser.

Le fabricant et son représentant ne pourront être tenus responsables des dommages provoqués par une utilisation inexperte du produit ou par son utilisation en association avec les produits d'autres fabricants.

Indice
