Type de produit	Poste à souder à fil fourré
Marque	Parkside
Modèle	PFDS 33 B3
Catégorie	Poste à souder
Poids	13,65 kg
Alimentation	230 V~ / 50 Hz, protection 16 A
Courant de soudage	40-90 A
Cycle de fonctionnement	10 % à 90 A, 60 % à 40 A
Tension à vide	32 V
Diamètre de fil	0,6 - 1,0 mm
Bobine de fil max.	Environ 1000 g
Type de soudage	Fil fourré auto-protégé (sans gaz)
Indice de protection	IP21S
Classe d'isolation	H
Fonctions	Réglage du courant (MIN/MAX, 1/2), réglage de l'alimentation en fil, protection contre les surcharges thermiques
Sécurité	Protection thermique, masque de soudeur, gants isolants, vêtements de protection
Entretien et nettoyage	Nettoyage intérieur et extérieur régulier, remplacement des pièces usées par un professionnel
Garantie	3 ans
Contenu de la livraison	Soudeuse, nez de brûleur, 4 tubes contact, marteau à scories, fil fourré 0,9 mm/450 g, masque de soudeur, sangle, mode d'emploi

FOIRE AUX QUESTIONS - PFDS 33 B3 PARKSIDE

Comment installer le fil fourré dans le poste à souder PFDS 33 B3 ?

Débranchez d'abord l'appareil. Ouvrez le cache de l'unité d'alimentation en fil, placez la bobine sur le pivot en veillant au sens de déroulement, guidez le fil dans le passage de fil, puis dans le galet d'alimentation et l'entrée du jeu de tuyaux. Refermez le galet de pression, allumez l'appareil et actionnez la touche du brûleur jusqu'à ce que le fil dépasse de 1-2 cm du col de cygne. Ensuite, revissez le tube contact adapté au diamètre du fil.

Comment régler le courant de soudage sur le PFDS 33 B3 ?

Utilisez les interrupteurs avant : l'interrupteur MIN/MAX (8) et l'interrupteur 1/2 (9). Par exemple, MIN + 1 donne 40 A (cycle 60 %), MAX + 2 donne 90 A (cycle 10 %). Le réglage dépend du diamètre du fil, de l'épaisseur du matériau et de la profondeur de pénétration souhaitée.

Que signifie le cycle de fonctionnement (facteur de marche) ?

Le cycle de fonctionnement indique le pourcentage de temps pendant lequel l'appareil peut souder en continu sur une période de 10 minutes. Par exemple, à 90 A le cycle est de 10 %, soit 1 minute de soudage suivie de 9 minutes de refroidissement. À 40 A, le cycle est de 60 % (6 minutes de soudage).

Quelles sont les mesures de sécurité essentielles pour utiliser ce poste à souder ?

Portez toujours le masque de soudeur avec verre foncé, des gants isolants secs, des vêtements de protection non synthétiques et des chaussures isolantes. Assurez une bonne ventilation, éloignez les matériaux inflammables, ne soudez pas sous la pluie ou dans un environnement humide. Ne touchez jamais l'électrode à mains nues et débranchez l'appareil avant tout entretien.

Comment entretenir le poste à souder PFDS 33 B3 ?

Nettoyez régulièrement l'intérieur et l'extérieur avec de l'air comprimé, une brosse ou un chiffon. Vérifiez l'état des câbles, du porte-électrode et de la borne de masse. Remplacez immédiatement les pièces endommagées (tubes contact, galets) par des pièces d'origine. Pour les réparations, contactez le service après-vente agréé.

Que faire si le voyant jaune de protection contre les surcharges s'allume ?

Le voyant jaune indique une surcharge thermique. Laissez l'appareil refroidir pendant environ 15 minutes. Le voyant s'éteindra automatiquement, et l'appareil sera de nouveau opérationnel. Pour éviter cela, respectez le cycle de fonctionnement et ne dépassez pas le courant nominal.

Quels diamètres de fil puis-je utiliser et comment choisir le tube contact ?

Ce poste accepte des fils de 0,6 à 1,0 mm. Le tube contact doit correspondre au diamètre du fil. Vérifiez que le galet d'alimentation et le tube contact portent la même indication de diamètre. Par exemple, pour le fil fourni de 0,9 mm, utilisez le tube contact marqué 0,9 mm.

Comment souder correctement avec le PFDS 33 B3 ?

Connectez la borne de masse à la pièce à usiner, choisissez le courant et la vitesse de fil adaptés. Placez le masque, actionnez la touche du brûleur pour amorcer l'arc. Maintenez une distance de 10 mm maximum entre le nez du brûleur et la pièce. Guidez le brûleur doucement le long de la soudure. Un arc stable produit un bourdonnement régulier.

Quels accessoires sont inclus avec le PFDS 33 B3 ?

La livraison comprend : la soudeuse, un nez de brûleur (prémonté), quatre tubes contact (0,6 / 0,8 / 0,9 / 1,0 mm), un marteau à scories avec brosse métallique, une bobine de fil fourré de 450 g (∅ 0,9 mm), un masque de soudeur (verre foncé et corps), une sangle et le mode d'emploi.

Puis-je utiliser ce poste à souder en extérieur ?

Oui, car le fil fourré auto-protégé est insensible au vent, mais l'appareil ne doit pas être exposé à la pluie ou à l'humidité (indice IP21S). Utilisez-le uniquement sur une surface plane et sèche. Protégez-le des intempéries et ne l'utilisez jamais dans un environnement humide.

MODE D'EMPLOI PFDS 33 B3 PARKSIDE

POSTE À SOUDER À FIL FOURRÉ

Instructions de montage, d'utilisation et consignes de sécurité Traduction des instructions d'origine

CZ

SVÁŘEČKA NA PLNĚNOU DRÁTOVOU ELEKTRODU

Avant de lire le mode d'emploi, ouvrez les deux pages contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

NL BE

FR / BE Instructions de montage, d'utilisation et consignes de sécurité Page 47

Légende des pictogrammes utilisés......Page 48

Introduction......Page 49

Utilisation conforme Page 49

Descriptif des pièces....Page 49

Caractéristiques techniques....Page 50

Contenu de la livraison....Page 50

Indications de sécurité ...... Page 50

Source de danger pendant le soudage à l'arc Page 52

Indications de sécurité spécifiques à l'écran de soudeur....Page 55

Locaux étroits et humides....Page 56

Vêtements de protection....Page 56

Protection contre les radiations et les brûlures....Page 57

Classification CEM du produit Page 57

Avant la mise en service....Page 58

Montage......Page 58

Montage du masque de soudeur Page 58

Mise en place du fil fourré....Page 58

Mise en service....Page 61

Mise en marche et arrêt du produit....Page 61

Régler de courant de soudage Page 61

Régler l'alimentation en fil Page 62

Soudage Page 62

Produire un cordon de soudure ......Page 63

Entretien et nettoyage......Page 65

Indications relatives à l'environnement et à la mise au rebut......Page 65

Remarques sur la garantie et le service après-vente......Page 65

Conditions de garantie ......Page 65

Étendue de la garantie....Page 66

Faire valoir sa garantie....Page 66

Service Page 66

Déclaration de conformité......Page 67

Légende des pictogrammes utilisés
	Attention ! Lire les instructions d'utilisation !	AVERTISSEMENT !	Risque de blessures graves ou mortelles
1~ 50Hz	Entrée de réseau ; Nombre de phases eSymbole du courant alternatif e valeur de mesure de la fréquence		Attention ! Risque d'électrocution !
			Instructions importantes !
	Ve jetez pas les produits électriques usagés dans les ordures nénagères !		Mettez l'emballage et le produit au rebut dans le respect de l'environnement !
	Ve pas utiliser le produit en plein air, ou en cas de pluie !		Soudage avec fi l fourré auto protégé
	Jn choc électrique causé par l'électrode de soudage peut être nortel		Type de protection
	'inhalation des fumées de soudage peut nuire à votre santé.		Convient au soudage dans un environnement présentant un risque électrique élevé
	.es étincelles de soudage peuvent provoquer une exploitation ou un incendie.		Transformateur monophasé
	.es rayons de l'arc électrique peuvent entraîner des blessures oculaires et cutanées.	H	Classe d'isolation
	.es champs électromagnétiques peuvent perturber le fonctionnement des stimulateurs cardiaques.	[TOYW]	Tension de travail standardisée
	Attention, danger !	[2023]	Valeur nominale maximale du courant électrique
	Cycle de fonctionnement	[27H7]	Valeur eff ective du courant électrique maxima
	Valeur de mesure du courant de soudage		Borne de masse
	Alimentation en fi

Poste à souder à fil fourré PFDS 33 B3

- Introduction

Félicitations ! Vous avez opté pour un produit de grande qualité proposé par notre en-

treprise. Veuillez-vous familiariser avec le produit, avant sa première utilisation. Veuillez lire attentivement le mode d'emploi ci-dessous et les consignes de sécurité. Seules des personnes instruites doivent mettre en marche cet outil.

À TENIR HORS DE PORTÉE DES ENFANTS !

Utilisation conforme

Le produit est conçu pour effectuer un soudage à fil fourré auto-protégé, en utilisant le fil correspondant. Aucun gaz supplémentaire n'est requis. Le gaz de protection se trouve dans le fil, sous forme pulvérisée ; il passe ainsi directement dans l'arc électrique, et permet de rendre le produit insensible au vent lors d'un travail en plein air. Utiliser uniquement des électrodes de fil compatibles avec le produit. L'utilisation appropriée du produit inclut également le respect des consignes de sécurité, du mode d'emploi, ainsi que des remarques d'utilisation présentes dans le mode d'emploi.

Les règles de prévention des accidents en vigueur doivent être observées au plus près. Le produit ne doit pas être utilisé :

• dans les locaux n'étant pas suffisamment ventilés,
• dans les environnements humides ou mouillés,
• dans les environnements présentant un risque d'explosion,
• pour dégeler des tuyaux,
• à proximité de personnes portant des stimulateurs cardiaques et
• à proximité de matériaux facilement inflammables. Utilisez uniquement ce produit en vous conformant aux instructions, et dans les domaines d'application spécifiés. Veuillez conserver soigneusement ce mode d'emploi. Si vous remettez le produit à un

tiers, veuillez également lui transmettre tous les documents s'y rapportant. Toute application divergeant de l'utilisation conforme à l'usage prévu est interdite et potentiellement dangereuse. Les dommages résultant du non-respect des consignes, ou d'une utilisation incorrecte, ne sont pas couverts par la garantie et ne relèvent pas de la responsabilité du fabricant.

Risque résiduel

Même lorsque le produit est utilisé conformément aux instructions, il existe toujours des risques résiduels. Les dangers suivants peuvent apparaître dans la structure et l'utilisation de ce poste à souder à fil fourré :

• des blessures oculaires par éblouissement,
• contact avec des composants brûlants du produit ou de la pièce à usiner (brûlures),
• lors d'une protection inappropriée, risque d'accident et d'incendie à cause des projections d'étincelles ou de scories en fragment,
• émissions nocives pour la santé de fumées et gaz, en cas de manque d'air ou d'aspiration insuffisante dans les pièces fermées.

Diminuez le risque résiduel, en utilisant le produit de façon prudente et conforme aux instructions, et en suivant toutes les indications données.

- Descriptif des pièces

1 Cache de l'unité d'alimentation en fil
2 Sangle
3 Fiche secteur
4 Câble de masse avec borne de masse
5 Interrupteur principal ON / OFF (avec voyant de mise sous tension)
6 Voyant de protection contre les surcharges
7 Nez de brûleur
8 Interrupteur MIN / MAX pour réglage du courant de soudage
9 Interrupteur 1/2 pour réglage du courant de soudage
10 Molette de réglage pour l'alimentation en fil
11 Brûleur
12 Touche du brûleur
13 Jeu de tuyaux avec raccordement direct

14 tube contact (0,6 mm)
15 tube contact (0,8 mm)
16 Poignée
17 tube contact (0,9 mm)
17b tube contact (1,0 mm)
18 Bobine de fil fourré (rouleau de fil) ∅ 0,9 mm/450 g
19 Marteau à scories avec brosse métallique
20 Masque de soudeur, après montage, composé de :
21 Verre de soudage foncé
22 Corps du masque
23 Clip de montage
24 Verrouillage du verre de protection
25 Fixation du rouleau
26 Passage de fil

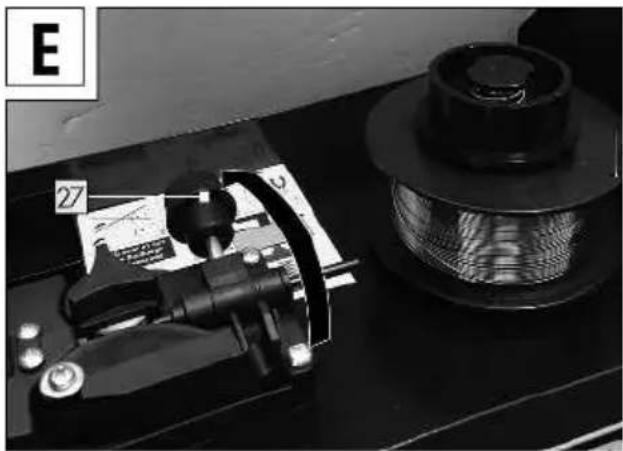

27 Vis de réglage
28 Unité du galet de pression
29 Galet d'alimentation (2x)
30 Support du galet d'alimentation
31 Entrée du jeu de tuyaux
32 Col de cygne du brûleur
33 Compartiment pour buses de soudage

Caractéristiques techniques

Branchement secteur : 230 V\~/50 Hz (courant alternatif)

Courant de soudage I₂: 40-90A

Cycle de fonctionnement X : 10 % lors d'un courant de soudage de 90 A, 60 % lors d'un courant de soudage de 40 A

Tension à vide U_0 :32V

Valeur de mesure maximale

du courant secteur : 1 max. 14A

Valeur effective du courant

nominal maximum : 1 _1 eff 4,4 A

Bobine de fil de soudage

max.: env. 1000 g

Diamètre du fil de

soudage max.: 1,0 mm

Protection : 16 A

Poids : 13,65 kg

- Contenu de la livraison

1 soudeuse à fil fourré PFDS 33 B3
1 nez de brûleur (prémonté)
4 tubes contact (1x 0,9 mm prémontée ; 1x 0,8 mm; 1x 0,6 mm; 1x 1,0 mm)
1 marteau à scories avec brosse métallique
1 fil fourré ∅ 0,9 mm / 450 g
1 masque de soudeur
1 sangle
1 mode d'emploi

Indications de sécurité

Veuillez lire entièrement ce manuel et en respecter les instructions. Familiariser vous avec l'appareil en ce qui concerne son utilisation adéquate et les consignes de sécurité en lisant ce mode d'emploi. Les données techniques de cet appareil de soudage sont indiquées sur la plaque signalétique, veuillez vous informer au sujet des caractéristiques techniques de cet appareil.

Cet appareil peut être utilisé par des enfants à partir de 16 ans ainsi que par des personnes ayant des capacités physiques, psychiques ou sensorielles limitées ou manquant d'expérience ou de connaissances, s'ils sont surveillés ou s'ils ont été informés de l'utilisation de l'appareil de manière sûre et comprennent les

risques liés à son utilisation. Les enfants ne doivent pas jouer avec cet appareil. Le nettoyage et la maintenance domestique de l'appareil ne doivent pas être effectués par un enfant laissé sans surveillance.

Pour des réparations ou des travaux de maintenance, ne confiez les réparations qu'à des spéciales.
- Utiliser uniquement les câbles de soudage compris dans la livraison (PFDS 33 B3 H01N2-D1x10 mm²).
- Pendant la mise en service, cet appareil ne doit pas se trouver directement contre le mur, ne doit pas être recouvert ou bloqué entre d'autres appareils, afin que la circulation d'air puisse s'effectuer par les fentes d'aération. Vérifier que l'appareil est bien raccordé à la tension du secteur. Évitez toute tension de la ligne d'alimentation. Avant de placer l'appareil à un autre endroit, toujours débrancher la fiche secteur de la prise de courant.
- Éteignez l'appareil avec l'interrupteur ON / OFF lorsque vous ne l'utilisez plus. Poser le porte-électrode sur une surface isolée et ne le retirez du support qu'après

l'avoir laissé refroidir pendant 15 minutes.

■ Vérifiez l'état du câble de soudage, du porte-électrode et de la borne de masse. Des dégradations au niveau de l'isolant et des parties sous tension peuvent causer un risque et amoindrir la qualité des travaux de soudage.
Le soudage à l'arc provoque des étincelles, du métal fondu et de la fumée. Veuillez donc tenir compte de ceci: éliminez toutes substances et matériaux inflammables de votre espace de travail et de ses alentours immédiats.
■ Assurer une bonne aération de l'espace de travail.
- Ne soudez pas sur des conteneur, récipients ou tuyaux qui contiennent ou ont contenu des liquides ou des gaz inflammables.

AVERTISSEMENT!

Évitez

tout contact direct avec le circuit de courant de soudage. La tension à vide entre la pince porte-électrode et la borne de masse peut être dangeureuse, il y a un risque d'électrocution.

- Ne jamais utiliser l'appareil dans un environnement humide ou sous la pluie. La clause de protection IP21S est de rigueur.

Protégez les yeux avec les verres de protection (DIN Grad 9-10) prévus à cet effet, que vous fixez sur l'écran de soudeur compris dans la livraison. Utilisez des gants et des vêtements de protection secs, exempts d'huile et de graisse, afin de protéger la peau des radiations ultraviolettes de'arc électrique.

AVERTISSEMENT !

N'utilisez pas la source de courant de soudage pour décongelier des tuyaux.

Veuillez noter :

La radiation de l'arc électrique peut endommager les yeux et provoquer des brûlures de la peau.

Le soudage à l'arc provoque des étincelles et des gouttes de métal fondu, la pièce à usiner soudée commence à entrer en incandescence et reste brûlante relativement longtemps. Ne touchez jamais la pièce à usiner à main nue.

- Pendant le soudage à l'arc, des vapeurs nocives se dégagent. Veuillez éviter de les inhaler.

■ Protégez vous contre les effets nuisibles de l'arc et veuillez à ce que les personnes ne participant

pas au travaux se tiennent éloignées de l'arc d'au moins 2 m.

ATTENTION!

• Pendant la mise en service de l'appareil de soudage, il peut y avoir chez d'autres consommateurs des perturbations électriques de la tension du réseau au niveau du point de raccordement. En cas de doute, veuillez vous adresser à votre fournisseur d'énergie.
• Pendant la mise en service de l'appareil de soudage, il peut y avoir des perturbations au niveau d'autres appareils, par ex. des aides auditives, stimulateurs cardiaques, etc.
• Source de danger pendant le soudage à l'arc

Pendant le soudage à l'arc, il y a une série de sources de dangers. Il est donc important que le soudeur respecte les consignes suivantes, pour ne pas se mettre en danger ou exposer les autres et éviter un endommagement de personnes ou d'appareil.

■ Faites effectuer les travaux au niveau de la tension réseau, par ex. travaux sur câbles, prises, fiches, etc. uniquement par des spécialistes qualifiés,

conformément aux règlementations nationales et locales.

En cas d'accident, déconnectez immédiatement l'appareil de sou-dage de la tension réseau.
En cas de tensions de contact, déconnectez immédiatement l'appareil et faites vérifier le fonctionnement par un électricien agréé.
■ Veillez à de bons contacts électriques au niveau du courant de soudage.
- Pendant le soudage, porter toujours des gants isolants. Ceux-ci protègent contre les chocs électriques (tension à vide du circuit de courant de soudage), contre les radiations nocives (chaleur et rayons UV) et contre les gouttes de métal incandescents.
- Porter des chaussures solides et isolantes. Les chaussures doivent également isoler contre l'humidité. Les chaussures basses ne sont pas adaptées, étant donné que des gouttes de métal brûlantes peuvent provoquer des brûlures.
■ Porter des vêtements de protection adaptés et non synthétiques.
- Ne pas regarder dans l'arc avec les yeux non protégés, regarder uniquement à travers l'écran de soudeur équipé de verre de protection correspondant aux

normes DIN. L'arc électrique irradie, en plus de la lumière et de la chaleur, des rayons UV qui peuvent provoquer l'éblouissement ou des brûlures. En cas de protection insuffisante, la radiation UV invisible provoque seulement plusieurs heures après une conjonctivite très douloureuse. De plus, la radiation UV provoque sur les parties du corps non protégées des brûlures, comparables aux coups de soleil.

- Les personnes ou aides se trouvant à proximité de l'arc électrique doivent être mises en garde et porter l'équipement de protection nécessaire. Installer des parois de protection, si nécessaire.

■ Veillez lors du soudage à une aération suffisante dans des espaces étroits, étant donné que des fumées et des vapeurs nocives peuvent s'échapper.

- Ne pas effectuer de travaux de soudage sur des conteneurs ayant contenus des gaz, des carburants, des huiles minérales ou autres produits semblables, même s'ils ont été vidés depuis longtemps, étant donné que des résidus peuvent provoquer une explosion.

■ Des consignes de sécurité spéciales sont de rigueur dans les

Indications de sécurité

locaux exposés au danger d'incendie ou d'explosion.

- Les soudures soumises à des sollicitations élevées et qui doivent correspondre à des consignes de sécurité particulières, ne doivent être effectuées que par des soudeurs spécialisés.

Exemple: cuves sous pression, rails de roulement, accouplement de remorquage, etc.

⚠️ ATTENTION ! Connectez toujours la borne de masse aussi près que possible de l'emplacement de la soudure, de sorte que le courant de soudage ait le trajet le plus court de l'électrode vers la borne de masse. Ne connectez jamais la borne de masse avec le boîtier de l'appareil de soudage !

Ne connectez jamais la borne de soudage aux parties mises à terre se trouvant éloignées de la pièce à usiner, par ex. un tuyau d'eau se trouvant à un autre endroit. Dans le cas contraire, vous risquez l'endommagement du système de mise à la terre du local dans lequel vous effectuez les travaux.

■ Ne jamais utiliser l'appareil à souder sous la pluie.

• Ne jamais utiliser l'appareil à souder dans un environnement humide ou mouillé.
• Placez l'appareil à souder uniquement sur une surface plane.
  La mesure de la sortie est effectuée dans une température ambiante de 20 °C. Le temps de soudage peut être réduit en cas de températures plus élevées.

Risque de décharge électrique :

Un choc électrique de

l'électrode de soudage

peut être mortel. Ne pas souder sous la pluie ou la neige. Porter des gants isolants secs. Ne touchez jamais l'électrode à main nue. Ne pas porter des gants mouillés ou endommagés. Protégez vous contre l'électrocution par isolement par rapport la pièce à usiner. Ne pas ouvrir le boîtier.

Danger dû aux fumées de soudure :

L'inhalation des fumées de soudures est nocive pour la santé. Ne pas tenir la tête dans la fumée. Utiliser l'équipement uniquement dans des espaces ouverts. Utiliser l'aération pour faire échapper la fumée.

Danger dû aux étincelles de soudage :

Les étincelles de soudage peuvent provoquer une explosion ou un incendie. Tenir les tissus inflammables éloignés des travaux de soudure. Ne pas souder à proximité de tissus inflammables. Les étincelles de soudage peuvent provoquer un incendie. Avoir un extincteur à portée de la main et une personne pouvant immédiatement le mettre en service. Ne pas souder sur des tonneaux ou autres conteneurs fermés.

Danger dû aux poussières :

Les rayons d'arc électrique peuvent endommager les yeux et blesser la peau. Porter un chapeau et des lu-nettes de protection. Porter une protection auditive et un col de chemise fermé. Porter un casque de protection de soudeur et une taille de filtre parfaitement adaptée. Porter une protection du corps intégrale.

Danger dû aux champs électromagnétiques :

Le courant de soudage produit des champs électromagnétiques. Ne pas utiliser en cas d'implants médicaux. Ne jamais enrouler les câbles de soudage autour du corps. Rap-procher les câbles de soudage.

- Indications de sécurité spécifiques à l'écran de soudeur

- Avant d'entamer les travaux de soudage, ne manquez pas de vous convaincre du bon fonctionnement de votre écran de soudeur, à l'aide d'une source lumineuse claire (briquet par ex.).

La vitre de protection peut être endommagée par les giclées de soudure. Veuillez remplacer immédiatement les vitres de protection endommagées ou rayées.

■ Remplacez immédiatement les éléments endommagés ou fortement souillés.

L'appareil ne doit pas être utilisé par des personnes de moins de 16 ans.

■ Familiarisez vous avec les consignes de sécurité concernant la soudure. Respectez les consignes de sécurité suivantes concernant votre appareil de soudage.

- Portez toujours l'écran du soudeur lors du soudage. En cas de non utilisation, vous risquez de graves lésions de la rétine.

■ Portez toujours des vêtements de protection lors du soudage.

Indications de sécurité

N'utiliser jamais l'écran de soudeur sans la vitre de protection. Dans le cas contraire, les unités optiques risquent d'être endommagées. Risque de dommages aux yeux!

■ Veuillez remplacer à temps la vitre de protection pour une bonne visibilité et un travail sans fatigue.

- Locaux étroits et humides

En cas de travaux dans des locaux étroits et humides, il est indispensable d'utiliser des supports et des couches intermédiaires isolants, des gants à manchettes longues en cuir ou autres matériaux isolants, afin d'isoler le corps de la terre.

En cas d'utilisation d'appareil de soudage sous des conditions électriques dangéureuses, par ex. dans des locaux étroits aux paroies électroconductrices (tonnaux, tuyaux, erc.), dans des locaux humides (Humidification des vêtements), la tension de sortie à vide ne doit pas être supérieure à 48 Volt (valeur effective). L'appareil de soudage peut être utilisé dans ces

conditions en raison de la tension de sortie.

• Vêtements de protection

- Pendant les travaux, le corps entier du soudeur doit être protégé contre les radiations et les brû-lures par des vêtements et une protection du visage adéquats. Veuillez observer les étapes suivantes :

- Habillez vous avec des vêtements de protection avant d'en-tamer les travaux de soudage.

- Mettez vos gants.

- Ouvrer les fenêtres en marche afin de garantir une aération adéquate.

- Porter des lunettes de protection et un protège-bouche.

- Portez aux deux mains des gants à manchettes longues en cuir ou autres matériaux isolants. Ils doivent être en parfait état.

Pour protéger les vêtements contre les étincelles ou les brûlures, porter un tablier approprié. Portez une tenue protectrice et, si nécessaire un protège-tête, si les travaux, par ex. la soudure en sous-face, l'exigent.

• Protection contre les radiations et les brûlures

Au lieu de travail par une affiche «Attention» ! Indiquer le risque pour les yeux par une affiche «Ne pas regarder dans le faisceau lumineux !». si possible, installer une paroi-écran pour isoler les locaux de travail, afin que les personnes se trouvant à proximité soient protégées. Tenir les personnes non autorisées à l'écart.

Dans les espaces de travail immédiats fixes, les parois ne doivent pas être de couleur claire ou brillante. Assurez une protection des fenêtres au moins à hauteur d'homme contre la transmission de la radiation, par ex. par une peinture appropriée.

- Classification CEM du produit

Selon la norme IEC 60974-10, ce produit est un poste de soudure à compatibilité électromagnétique de classe A. Ce produit répond ainsi aux exigences des secteurs industriel et domestique. Il peut être raccordé au réseau public d'alimentation

basse tension dans les zones résidentielles.

Même si le poste à souder à fil fourré respecte les valeurs limites d'émission conformément aux normes, les produits de soudage à arc électrique peuvent toutefois entraîner des dysfonctionnements électromagnétiques dans les équipements et produits sensibles.

Pour les dysfonctionnements provoqués par un soudage à l'arc électrique, l'utilisateur est responsable et doit prendre des mesures de protection appropriées. À cet effet, l'utilisateur doit être particulièrement attentif :

• aux câbles d'alimentation, de commande, de signal et de télécommunication
• aux ordinateurs et autres produits équipés d'un microprocesseur
• aux télévisions, radios et autres périphériques de lecture
• aux dispositifs de sécurité électroniques et électriques
• aux personnes portant un stimulateur cardiaque ou des appareils auditifs
• aux dispositifs de mesure et de calibrage
• à l'immunité aux interférences des organismes à proximité

- à l'heure à laquelle les travaux de soudage sont effectués.

Afin de réduire les éventuels rayonnements parasites, il est conseillé :

• d'équiper l'alimentation électrique avec un filtre réseau ou de le protéger avec un tube métallique
• contrôler régulièrement le poste à souder à fil fourré, et le maintenir en bon état
• les câbles de soudage doivent être aussi courts que possibles, déroulés complètement et de préférence posés parallèlement au sol
• il convient de prévoir une liaison équipotentielle
• les pièces à usiner doivent être correctement mises à la terre
• les produits et équipements dont la sécurité est compromise par les rayonnements parasites doivent de préférence être tenus à distance de la zone de soudage ou protégés.

- Avant la mise en service

Retirez toutes les pièces de l'emballage et vérifiez si le poste à souder à fil fourré ou ses éléments présentent des dommages. Si c'est le cas, n'utilisez pas le poste à souder à fil fourré. Veuillez contacter le fabricant à l'adresse du service après-vente indiquée.
□ Enlevez tous les films protecteurs et divers emballages de transport.
□ Vérifiez si la livraison est complète.
□ Vous pouvez ranger les buses de soudage dans le compartiment 33 prévu à cet effet

- Montage

- Montage du masque de soudeur

Placez le verre de soudage foncé 21, avec son inscription orientée vers le haut, dans le corps du masque 22 (voir ill. A1).

L'inscription du verre de soudage 21 doit alors être visible depuis la face avant du masque de protection.

☐ De l'intérieur du masque, poussez la poignée 16 dans l'encoche correspondante du corps du masque, jusqu'à l'emboîter (voir ill. A2).

- Mise en place du fil fourré

AVERTISSEMENT ! Afin d'éviter toute décharge électrique ou endommagement, débranchez la fiche secteur de la prise avant chaque entretien ou préparation d'un travail.

Remarque : Selon l'utilisation, différents fils de soudage seront requis. Avec ce produit, des fils de soudage présentant un diamètre de 0,6 - 1,0 mm peuvent être utilisés.

Le galet d'alimentation, le tube contact et la section de fil doivent toujours correspondre.

Le produit est compatible avec des rouleaux de fil de 1000 g maximum.

☐ Déverrouillez et ouvrez le cache de l'unité d'alimentation en fil 1, en relevant la tige filetée le long du trou oblong.
☐ Déverrouillez l'unité de rouleau, en faisant tourner la fixation du rouleau 25 dans le sens horaire (voir ill. C).
☐ Ôtez la fixation du rouleau 25 du pivot (voir ill. C).

Remarque: L'extrémité du fil ne doit pas se détacher, sinon tout le rouleau se déroule de lui-même. L'extrémité du fil ne peut être détachée que pendant le montage.

☐ Déballez complètement la bobine de fil fourré 18, afin de pouvoir la laisser se dérouler sans encombre. Toutefois, ne détachez pas encore l'extrémité du fil (voir ill. D).
Placez le rouleau de fil sur le pivot. Veillez à laisser le rouleau se dérouler sur le côté du passage de fil 26 (voir ill. D).
Replacez la fixation du rouleau 25, et la ver-rouiller en appuyant dessus, et en la faisant pivoter dans le sens horaire (voir ill. D).

□ Desserrez la vis de réglage 27 et la faire pivoter vers le haut (voir ill. E).

☐ Faire pivoter l'unité du galet de pression 28 en l'éloignant sur le côté (voir ill. F).

☐ Desserrez le support du galet d'alimentation 30 en le faisant pivoter dans le sens anti-horaire, et l'âter vers le haut (voir ill. G).
□ Sur la partie supérieure du galet d'alimentation 29, vérifiez que l'épaisseur de fil correspondante est indiquée. Si nécessaire, le galet d'alimentation doit être retourné ou remplacé. Le fil de soudage fourni (∅ 0,9 mm) doit être utilisé dans le galet d'alimentation 29 indiquant une épaisseur de fil de ∅ 0,9 mm.
Le fil doit se trouver dans la rainure supérieure!
☐ Replacez le support du galet d'alimentation 30, et vissez-le à fond. (dans le sens horaire)

Montage

Retirez le nez du brûleur 7 en le faisant pivoter vers la droite (voir ill. H).
☐ Dévissez le tube contact 14 (voir ill. H).
- Éloignez le plus possible le jeu de tuyaux du poste à souder (le placer sur le sol).

□ Extraire l'extrémité du fil de la bobine (voir ill. I).
Raccourcissez l'extrémité du fil avec une pince coupante, afin de retirer une partie de fil endommagée / courbée (voir ill. I).

Remarque : Le fil doit toujours rester tendu, pour éviter qu'il se relâche et se déroule ! À cet effet, il est recommandé de toujours effectuer cette tâche avec une autre personne.

□ Poussez le fil fourré pour le guider dans le passage de fil 26 (voir ill. J).

□ Guidez le fil tout le long du galet d'alimentation 29, et le pousser ensuite dans l'entrée du jeu de tuyaux 31 (voir ill. K).

☐ Faire pivoter l'unité du galet de pression 28 en direction du galet d'alimentation 29 (voir ill. L).

□ Accrochez la vis de réglage 27 (voir ill. L).
□ Ajustez la résistance de la vis de réglage, de manière à placer le fil de soudage entre le galet de pression et le galet d'alimentation 29, dans le guidage supérieur, sans se retrouver écrasé (voir ill. L).

□ Allumez le poste à souder avec l'interrupteur principal 5.
□ Actionnez la touche du brûleur 12.
À présent, le système d'alimentation du fil pousse le fil de soudage à travers le jeu de tuyaux 13 et le brûleur 11.
☐ Dès que le fil dépasse du col de cygne du brûleur 32 sur 1 - 2 cm, relâcher la touche du brûleur 12 (voir ill. M).

□ Éteindre à nouveau le poste à souder.
□ Revissez le tube contact 14.
Veillez à faire correspondre le tube contact 14 avec le diamètre du fil de soudage utilisé (voir ill. N).
Si vous utilisez le fil de soudage fourni (∅ 0,9 mm), vous devez utiliser le tube contact 14 portant la mention 0,9 mm.

□ Poussez le nez du brûleur 7 en le faisant de nouveau pivoter vers la droite sur le col de cygne du brûleur 32 (voir ill. O).

AVERTISSEMENT ! Afin d'éviter toute décharge électrique ou endommagement, débranchez la fiche secteur de la prise avant chaque entretien ou préparation d'un travail.

- Mise en service

- Mise en marche et arrêt du produit

Allumez et éteignez le poste à souder avec l'interrupteur principal 5. Si vous n'utilisez pas le poste à souder durant une période prolongée, débranchez la fiche secteur de la prise de courant. Cette mesure est la seule à garantir complètement la mise hors tension du produit.

- Régler de courant de soudage

Avec les interrupteurs 8 9 placés à l'avant du poste à souder, vous pouvez paramétrer les courants de soudage souhaités. Par ex., si l'interrupteur MIN 8 et l'interrupteur 1 9 sont placés vers le haut, le

courant de soudage est de 40 A, et le cycle de fonctionnement est à 60 %.

Si l'interrupteur MAX 8 et l'interrupteur 2 9 sont placés vers le bas, le courant de soudage est de 90 A, et le cycle de fonctionnement est à 10 %. Le courant de soudage requis dépend du diamètre de fil de soudage utilisé, de l'épaisseur du matériau, et de la profondeur de pénétration souhaitée.

- Régler l'alimentation en fil

Pour obtenir une soudure constante, la molette de réglage de l'alimentation en fil 10 permet de régler avec précision l'alimentation en fil. Il est recommandé de débuter avec un réglage sur position médiane, puis le cas échéant, de réduire ou d'augmenter la vitesse.

Le courant de soudage requis dépend du diamètre de fil de soudage utilisé, de l'épaisseur du matériau, et de la profondeur de pénétration souhaitée, ainsi que des distances à couvrir de la pièce à souder.

Protection contre les surcharges

Le poste à souder est équipé d'un dispositif de protection contre les surcharges thermiques (thermostat avec réenclenchement automatique). En cas de surcharge, le dispositif de protection coupe le circuit électrique, et le voyant jaune de protection contre les surcharges 6 s'allume.

En cas d'activation du dispositif de protection, laissez le produit refroidir (env. 15 minutes). Dès que le voyant jaune de protection contre les surcharges 6 s'éteint, le produit est de nouveau opérationnel.

Masque de soudeur

AVERTISSEMENT ! RISQUE POUR LA

SANTÉ ! Si vous n'utilisez pas le masque de soudeur, vous exposez vos yeux à un risque de blessure, en raison des rayons UV nocifs et de la chaleur émanant de l'arc électrique.

Utilisez toujours le masque de soudeur durant vos travaux de soudage.

Soudage

AVERTISSEMENT ! RISQUE DE

BRÛLURES ! Les pièces à usiner chaudes et soudées sont extrêmement brûlantes, et sont susceptibles de vous brûler.

Utilisez toujours une pince pour déplacer les pièces à usiner chaudes et soudées.

Après avoir raccordé électriquement le poste à souder, procédez comme suit :

□ Connectez le câble de masse de la borne de masse 4 avec la pièce à souder.

Veillez à établir un contact électrique correct.

□ Sur la zone à souder, la pièce à usiner doit être exempte de rouille et de peinture.

- Sélectionnez le courant de soudage souhaité et l'alimentation en fil en fonction du diamètre du fil de soudage, de l'épaisseur du matériau et de la profondeur de pénétration souhaitée.

□ Allumez le produit.

□ Gardez le masque de soudeur 20 devant votre visage, et guidez le nez du brûleur 7 sur la zone de la pièce à souder.

□ Actionnez la touche du brûleur 12, afin de produire un arc électrique. Lorsque l'arc électrique est en combustion, le produit favorise le bain de fusion du fil.

Si le noyau de soudure est suffisamment grand, le brûleur 11 doit être doucement guidé le long de l'arête souhaitée.

La distance entre le nez du brûleur et la pièce à usiner doit être aussi réduite que possible (en aucun cas supérieure à 10 mm).

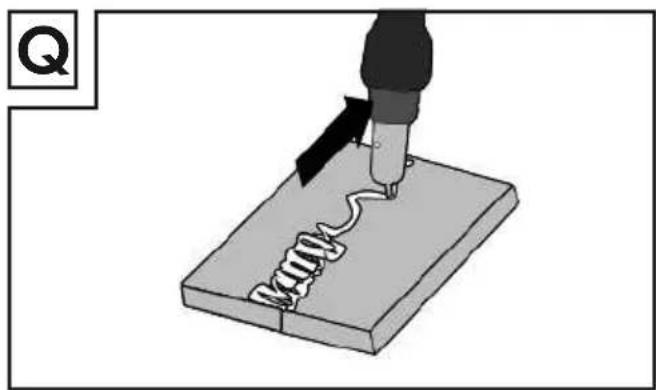

Le cas échéant, osciller légèrement, afin d'agrandir légèrement le bain de fusion. Pour les personnes moins expérimentées, la première difficulté est de former un arc électrique suffisant, ce qui signifie de trouver le bon réglage du courant de soudage et de la vitesse de l'alimentation en fil.

□ Vous obtiendrez un réglage optimal du courant de soudage et de la vitesse de l'alimentation en fil en effectuant des tests sur une pièce servant d'échantillon. Un arc électrique bien réglé émet un bourdonnement doux et régulier.

La profondeur d'opération doit être aussi profonde que possible, mais le bain de fusion ne doit toutefois pas s'écouler au travers de la pièce à usiner.

En cas de crépitement brusque ou ferme, réduisez la vitesse d'alimentation en fil, ou basculez sur un niveau de puissance supérieur (augmentez le courant de soudage).

Si la vitesse de l'alimentation en fil est trop élevée et / ou le courant de soudage trop faible, le fil de soudage est susceptible de ne pas fondre correctement, et de toujours replonger dans le lit de fusion jusqu'à toucher la pièce à usiner.

Un son faible et bourdonnant, accompagné d'un arc électrique scintillant, indique une alimentation en fil trop faible.

□ Augmentez la vitesse d'alimentation en fil, ou basculez sur un courant de soudage inférieur.
Un courant de soudage trop élevé fera fondre le fil, bien avant d'arriver dans le lit de fusion. Vous obtiendrez en conséquence la formation d'une goutte sur le fil de soudage, ainsi que des éclaboussures et un arc électrique instable.
□ Les scories doivent uniquement être enlevées après refroidissement du cordon de soudure.

Pour poursuivre la soudure d'un cordon interrompu :

• Éliminez tout d'abord les scories sur l'entame.
  L'arc électrique s'allume dans la gorge du cordon, le guider ensuite jusqu'au point de raccordement, puis effectuer une bonne fusion, et poursuivre ensuite le cordon de soudure.

⚠️ATTENTION ! Après le soudage, veillez à toujours déposer le brûleur sur une surface isolée.

Après avoir terminé les travaux de soudage ou lors de pauses, éteignez toujours le poste à souder, et retirez toujours la fiche de la prise électrique.

- Produire un cordon de soudure

Cordon de soudure en piquée ou soudure bord à bord

Le brûleur est poussé en avant.

Résultat : La profondeur de pénétration est plus petite, la largeur du cordon est plus grande, le dessus est plus plat et la tolérance des défauts de liaison est plus grande.

Cordon de soudure tiré

Le brûleur est tiré depuis le cordon de soudure. Résultat : La profondeur de pénétration est plus grande, la largeur du cordon est plus petite, le dessus est plus élevé et la tolérance de défauts de liaison est plus petite.

Liaisons soudées

Il existe deux types fondamentaux de liaison dans la technique de soudure : la soudure bout à bout ou la soudure d'angle (angle extérieur, angle intérieur et recouvrement).

Liaisons soudées bout à bout

Pour les liaisons soudées bout à bout jusqu'à une épaisseur de 2 mm, les arêtes de soudure sont entièrement rapprochées.

Pour les épaisseurs plus importantes, procédez comme indiqué dans le tableau ci-dessous :

Liaisons soudées bout à bout plates

Les soudures devront être réalisées sans interruption et avec une profondeur de pénétration suffisante, par conséquent il est extrêmement important d'avoir une bonne préparation.

Les facteurs déterminant la qualité du résultat de soudure sont : la force du courant, la distance entre les arêtes à souder, l'inclinaison du brûleur et le diamètre du fil de soudage.

Mise en service

Plus le brûleur est tenu en oblique par rapport à la pièce à usiner, plus grande sera la profondeur de pénétration et inversement.

Pour prévenir ou réduire les déformations pouvant se produire pendant le durcissement du matériau, il est bon de fixer, à l'endroit possible, la pièce à usiner avec un dispositif qui empêche la rétraction ou la déformation du matériel.

Il faut éviter de rigidifier la structure soudée pour éviter des cassures dans la soudure. Les difficultés peuvent être réduites, s'il existe la possibilité de tourner la pièce de telle manière que la soudure puisse être réalisée en deux opérations opposées.

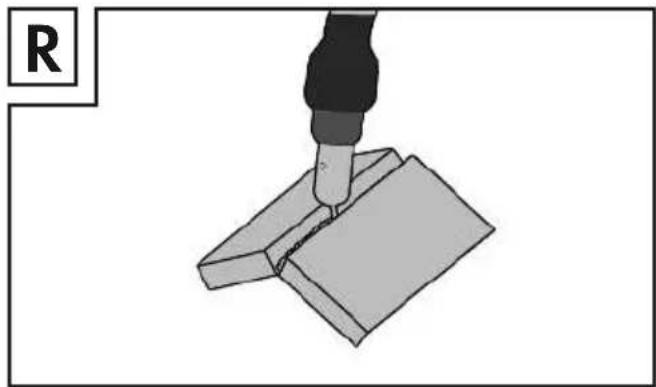

Liaisons soudées sur l'angle extérieur

Une préparation de ce type est très simple.

Pour les matériaux plus épais, cette étape n'est plus utile. Dans ce cas, il est préférable de préparer une liaison comme montrée ci-contre, où l'arête d'une plaque est biseautée.

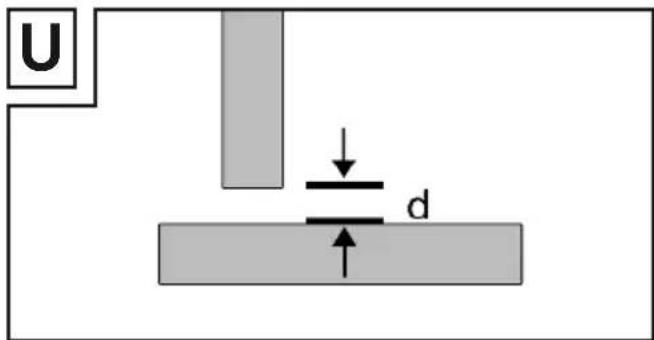

Liaisons soudées dans l'angle intérieur

La préparation de cette liaison soudée est très simple et est réalisée avec des épaisseurs jusqu'à 5 mm. La cote « d » doit être réduite au minimum et ne doit en aucun cas être inférieure à 2 mm.

Pour les matériaux plus épais, cette étape n'est plus utile. Dans ce cas, il est préférable de préparer une liaison comme montrée sur l'illustration V, où l'arête d'une plaque est biseautée.

Liaisons soudées par recouvrement

La préparation la plus courante est celle avec des arêtes soudées droites. La soudure est réalisée par un cordon de soudure d'angle normal. Les deux

pièces à usiner doivent être placées le plus proche possible l'une de l'autre.

- Entretien et nettoyage

Remarque : L'appareil de soudure doit fonctionner sans présenter de défaut, ainsi qu'être régulièrement entretenu et remis à neuf afin de continuer à répondre aux normes de sécurité. Une utilisation appropriée et erronée peut entraîner une panne ou un endommagement de l'appareil.

- Éteignez l'alimentation principale en courant ainsi que l'interrupteur principale de l'appareil, avant de procéder à des travaux de maintenance ou de réparation sur l'appareil de soudure.

Nettoyez régulièrement l'appareil de soudure à l'intérieur comme à l'extérieur. Retirez la poussière et les salissures à l'intérieur de l'appareil, en utilisant de l'air, une boule de nettoyage en laine ou une brosse.

En cas de défaut ou d'échange nécessaire de pièces composant l'appareil, veuillez vous adresser au personnel spécialisé correspondant.

- Indications relatives à l'environnement et à la mise au rebut

Récupérer les matières premières plutôt que d'éliminer les déchets !

L'appareil, les accessoires et l'emballage doivent être recyclés en respect de l'environnement.

Ne vous débarrassez pas de poste à souder inverter avec les ordures ménagères, dans le feu ou l'eau. Si possible, les appareils n'étant plus fonctionnels doivent être recyclés. Adressez-vous à votre reven- deur local.

- Remarques sur la garantie et le service après-vente

Garantie de Creative Marketing ConsultingGmbH

Chère cliente, cher client, Cet appareil bénéficie d'une garantie de 3 ans à compter de sa date d'achat. En cas de défaillance, vous êtes en droit de retourner ce produit au vendeur. La présente garantie ne constitue pas une restriction de vos droits légaux.

- Conditions de garantie

La durée de garantie débute à la date d'achat. Veuillez conserver le ticket de caisse original. Il fera office de preuve d'achat.

Si un problème matériel ou de fabrication devait survenir dans les trois ans suivant la date d'achat de ce produit, nous assurons à notre discrétion la réparation ou le remplacement de l'appareil sans frais supplémentaires. Au cours de cette période de garantie de trois ans, l'appareil défectueux et la preuve d'achat (ticket de caisse) doivent nous être présentés accompagnés d'une brève description écrite du problème rencontré précisant également la date d'apparition de ce problème.

Si le défaut est couvert par notre garantie, nous vous renverrons le produit réparé ou un produit neuf. La réparation ou le remplacement du produit n'entraîne pas le début d'une nouvelle période de garantie.

- Étendue de la garantie

L'appareil a été fabriqué selon des critères de qualité stricts et contrôlé consciencieusement avant sa livraison.

La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend pas aux pièces du produit soumises à une usure normale et qui, par conséquent, peuvent être considérées comme des pièces d'usure, ni aux dommages sur des composants fragiles, comme des interrupteurs, des batteries et des éléments fabriqués en verre.

La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défaillant. Toutes les indications fournies dans le manuel d'utilisation doivent être scrupuleusement respectées pour garantir une utilisation conforme du produit. Il convient d'éviter toute utilisation ou manipulation déconseillée dans le présent mode d'emploi ou faisant l'objet d'un avertissement.

Le produit est exclusivement destiné à un usage privé et non commercial. Les manipulations incorrectes et inappropriées, l'usage de la force ainsi que les interventions réalisées par toute autre personne que notre centre de service après-vente agréé entraînent l'extinction de la garantie.

- Faire valoir sa garantie

Pour garantir la rapidité d'exécution de la procédure de garantie, veuillez respecter les indications suivantes :

Veuillez conserver le ticket de caisse et le numéro de référence de l'article (par ex. IAN 12345) afin de les produire à titre de preuves d'achat pour toute demande.

Le numéro de référence de l'article est indiqué sur la plaque signalétique, sur une gravure, sur la

couverture de votre manuel (en bas à gauche) ou sur un autocollant placé sur la face arrière ou inférieure de l'appareil.

En cas de dysfonctionnement de l'appareil ou de tout autre défaut, contactez en premier lieu le service après-vente par téléphone ou par e-mail aux coordonnées indiquées ci-dessous.

Vous pouvez alors envoyer franco de port tout produit considéré comme défectueux au service clientèle indiqué, accompagné de la preuve d'achat (ticket de caisse) et d'une description écrite du défaut avec mention de sa date d'apparition.

Remarque:

Vous pouvez télécharger ce mode d'emploi et beaucoup d'autres ainsi que des vidéos produit et des logiciels sur www.lidl-service.com.

Service

Nous contacter :

FR

Nom : Ecos Office Forbach

Site Internet : www.cmc-creative.de

E-mail : [e-mail]

Téléphone : 0 3 87 84 72 34

Siège : Allemagne

BE

Nom : ITSA

Site Internet : [e-mail]

Téléphone : 0 3 5413760

Siège : NL

IAN 300595

Veuillez noter que les coordonnées fournies ci-après ne sont pas des coordonnées d'un service après-vente.

Contactez d'abord le service après-vente mentionné ci-dessus.

Adresse :

C. M. C. GmbH

Katharina-Loth-Str. 15

DE-66386 St. Ingbert, ALLEMAGNE

- Déclaration de conformité CE

Nous,

C. M. C. GmbH

Responsable des documents : Marc Uhle

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

ALLEMAGNE

déclarons sous notre responsabilité exclusive que le produit

Poste à souder inverter PFDS 33 B3

Numéro de série : 2110

Année de fabrication : 2018 / 25

IAN : 300595

Modèle:PFDS 33 B3

satisfait aux exigences de protection essentielles indiquées dans les normes européennes

Directive « Basse tension » du Parlement européen

2014/35/EU

Compatibilité électromagnétique

2014/30/EU

RoHS Directive

2011/65/EU

et leurs modifications.

La seule responsabilité pour l'établissement de cette déclaration de conformité incombe au fabricant.

L'objet décrit ci-dessus est conforme aux exigences des directives 2011 / 65 / UE du Parlement Européen et à la directive du 8 juin 2011 relative à la restriction de l'utilisation de certaines substances dangereuses dans les produits électriques et électroniques:

Pour l'évaluation de la conformité, les normes harmonisées suivantes ont été prises comme références :

EN 60974-1:2012

EN 60974-10:2014/A1:2015

AfPS GS 2014:01 PAK

Update · Version des informations · Stand van
