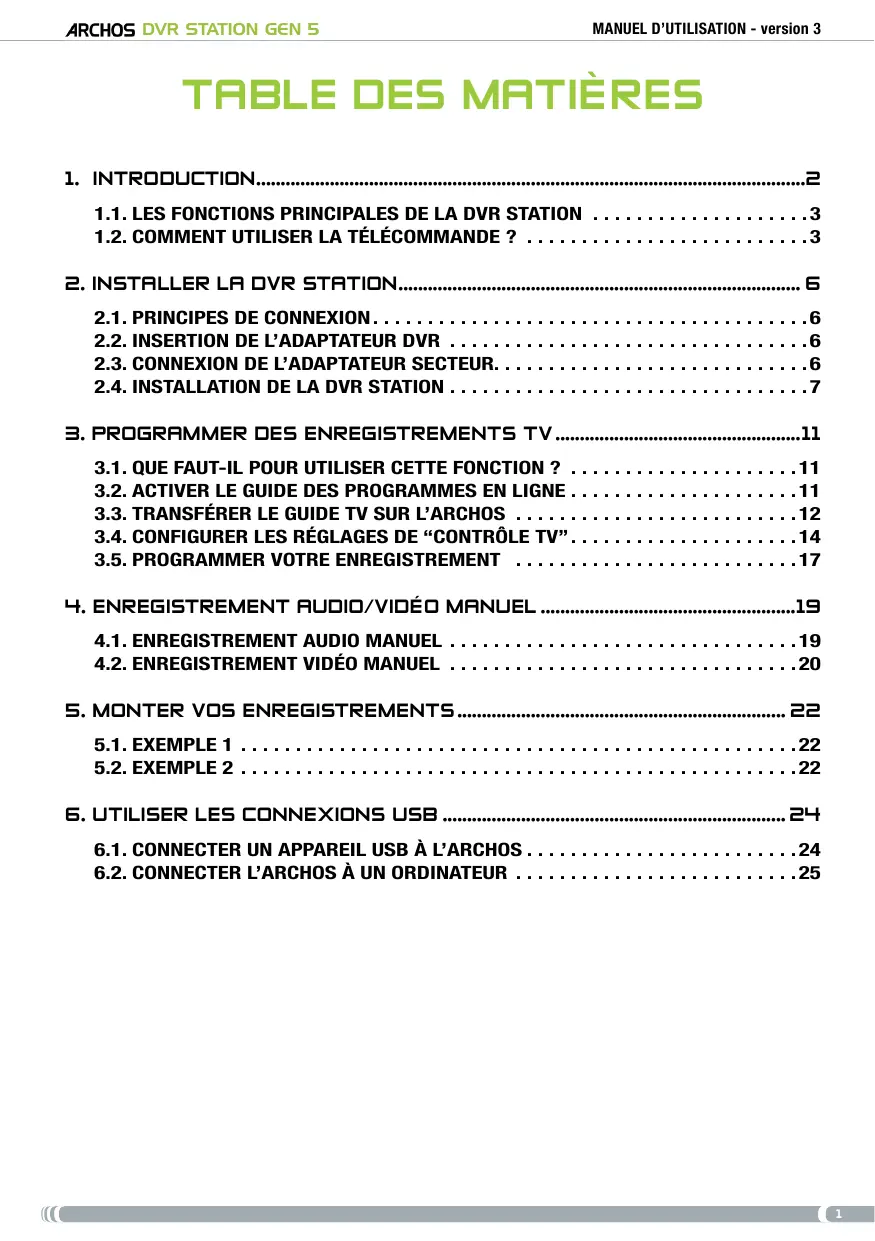

3.2. Activer le Guide des Programmes en ligne����������������������������������������� 11 3.3. Transférer le guide TV sur l’archos ��������������������������������������������������� 12 3.4. configurer les réglages de “contrôle TV”����������������������������������������� 14 3.5. Programmer votre enregistrement ��������������������������������������������������� 17

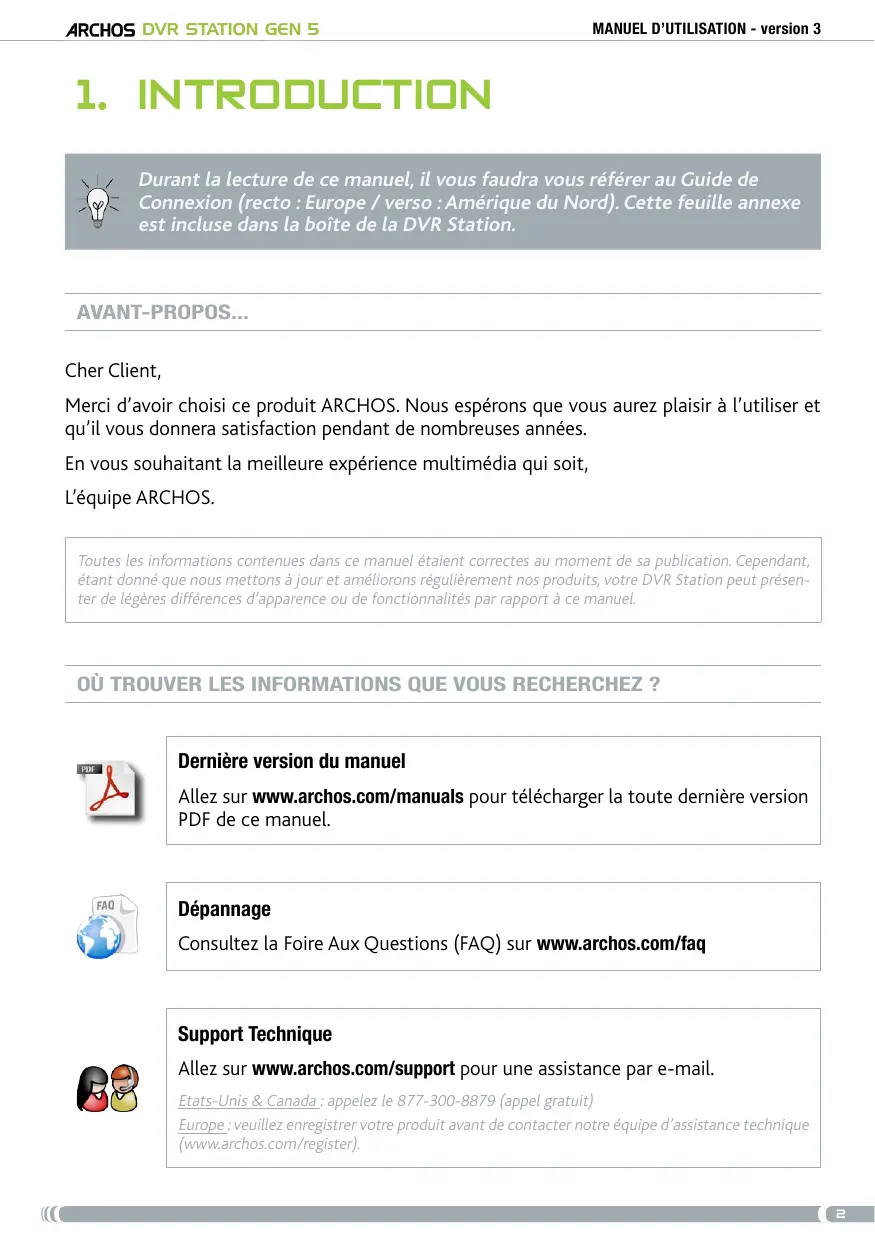

étant donné que nous mettons à jour et améliorons régulièrement nos produits, votre DVR Station peut présenter de légères différences d’apparence ou de fonctionnalités par rapport à ce manuel.
Allez sur www.archos.com/manuals pour télécharger la toute dernière version PDF de ce manuel.
Consultez la Foire Aux Questions (FAQ) sur www.archos.com/faq
• enregistrer de l’audio/vidéo manuellement, directement sur votre ARCHOS, depuis
• connecter un appareil compatible USB (appareil photo numérique, clé USB, disque
• accéder à l’ARCHOS Content Portal, directement sur votre TV, afin d’acheter des
• Si vous utilisez la DVR Station pour afficher le contenu de votre ARCHOS sur la TV, vous devrez vous servir de la télécommande livrée avec la DVR Station pour naviguer dans l’interface ARCHOS. • La DVR Station dispose d’un récepteur infrarouge situé à l’avant de l’appareil, sur le côté droit. • Dirigez la télécommande fournie vers le récepteur infrarouge pour contrôler votre appareil ARCHOS.
- le mode “bouton gauche enfoncé” : le pavé directionnel fonctionnera comme si vous déplaciez une souris dont le bouton gauche est maintenu enfoncé. Cela vous permettra, par exemple, d’utiliser des ascenseurs ou d’effectuer d’autres actions similaires. - les boutons de navigation, en haut à droite, vous permettront de vous déplacer d’un lien/champ à un autre (normalement, ils font défiler la page vers le haut ou le bas). Appuyez à nouveau pour désactiver ces 2 modes. Ce bouton fonctionne comme le bouton gauche d’une souris. Selon votre position dans l’interface, il vous permettra d’ouvrir un lien, d’exécuter une fonction, etc (comme un appui court sur l’écran). Ce bouton fonctionne comme le bouton droit d’une souris. Selon votre position dans l’interface, l’appui sur ce bouton fera apparaître un menu contextuel (comme un appui prolongé sur l’écran).
Désactive le son Passe d’un onglet/écran à un l’autre
Maj., puis sur Alt vert/bleu, et appuyez sur la touche désirée.
ARCHOS n’est pas sur la station, celle-ci ne fait que transmettre au téléviseur les signaux audio et vidéo (DVD, télévision, etc) qui la traversent. • Vous placerez donc la DVR Station “entre” votre appareil de réception télé (décodeur câble/ satellite, récepteur TNT, etc) et votre TV. Voir le Schéma B sur le Guide de Connexion. • Lors de l’installation, n’oubliez surtout pas que les connecteurs de sortie (OUT) d’un appareil doivent être connectés par l’intermédiaire de câbles aux connecteurs d’entrée (IN) de l’autre appareil. Imaginez simplement que les signaux partent d’un appareil pour entrer dans l’autre. Enfin, assurez-vous que les couleurs des connecteurs correspondent toujours à celles des fiches dans lesquelles vous les insérez.
A sur le Guide de Connexion.
Cet adaptateur DVR en plastique n’est pas fourni avec la DVR Station. • Insérez l’adaptateur DVR dans la DVR Station. Cela permettra à votre baladeur ARCHOS de s’adapter parfaitement à la DVR Station. Si vous devez retirer l’adaptateur DVR de la DVR Station, nous vous recommandons d’utiliser un tournevis : insérez-le dans le trou carré se trouvant sous l’appareil et poussez jusqu’à ce que l’adaptateur DVR sorte.
Lorsqu’elle est connectée à l’adaptateur secteur, la DVR Station vous permet également de charger votre appareil ARCHOS. Il vous suffit d’insérer votre ARCHOS dans la DVR Station alimentée et il commence à se charger. La batterie est complètement chargée lorsque le voyant CHG vert (sur l’appareil ARCHOS) clignote.
• Ces différents schémas d’installation de la DVR Station sont décrits dans les sections suivantes. Tuner et TV (schéma
(tuner), la DVR Station, et votre TV. • Lorsqu’elle est connectée à votre ARCHOS, votre téléviseur et votre tuner (décodeur satellite, récepteur de télévision numérique, décodeur câble/ADSL, magnétoscope ou graveur de DVD), la DVR Station vous permet de faire tout ce qui est décrit dans l’Introduction.
2 Branchez les connecteurs de sortie TV du tuner sur les connecteurs d’entrée de la DVR Station.
2. Branchez les connecteurs de sortie de la TV sur les connecteurs d’entrée de la DVR Station (pour pouvoir enregistrer depuis votre TV). Vérifiez, dans le manuel de votre TV, qu’elle possède des connecteurs de sortie audio/vidéo. 3. Afin d’afficher le contenu de l’ARCHOS sur la TV, vérifiez que les “Paramètres TV” de l’ARCHOS reflètent bien votre configuration DVR/TV : - Sur l’écran d’accueil, sélectionnez l’élément de menu “Paramètres”, puis choisissez “Affichage”. - “Standard TV” : “NTSC (USA)” ou “PAL (Europe)”. - “Connexion TV” : en fonction du type de connecteurs utilisés pour relier la DVR Station à la TV. TV uniquement (schéma
1. Branchez les connecteurs de sortie de la DVR Station sur les connecteurs d’entrée de la TV. 2. Vérifiez que les “Paramètres TV” de l’ARCHOS correspondent bien à votre configuration DVR/TV : - Sur l’écran d’accueil, sélectionnez l’élément de menu “Paramètres”, puis choisissez “Affichage”. - “Standard TV” : “NTSC (USA)” ou “PAL (Europe)”. - “Connexion TV” : en fonction du type de connecteurs utilisés pour relier la DVR Station à la TV. Étapes finales
Si vous pouvez toujours regarder la TV, cela signifie que vous avez correctement connecté la DVR Station, en tant qu’appareil “pass-through”. Si vous ne pouvez plus regarder la TV, cela signifie que la connexion est incorrecte. Relisez attentivement les étapes de connexion précédentes.
La DVR Station arrête de transmettre les signaux télé normaux au téléviseur. Elle envoie à présent le son et les images provenant de l’ARCHOS. Si vous voyez bien le contenu de l’ARCHOS sur la TV, vous pouvez passer aux chapitres suivants. Si le contenu de l’ARCHOS n’apparaît pas sur votre TV, ou si l’image est altérée, essayez de modifier les “Paramètres TV” de l’ARCHOS : -
Modifiez les paramètres suivants : ARCHOS vous fournit des câbles S-vidéo pour que vous puissiez obtenir la meilleure qualité d’enregistrement vidéo possible. ARCHOS vous recommande d’utiliser ces connexions plutôt que le connecteur composite (jaune). Remarque pour l’Europe : Pour obtenir la meilleure qualité d’enregistrement depuis votre téléviseur ou vos autres appareils tuners, Archos vous recommande d’enregistrer à partir d’un signal S-vidéo. Pour ce faire, réglez la prise péritel située à l’arrière de votre tuner (décodeur satellite, adaptateur télévision numérique, magnétoscope, etc.) afin que celui-ci émette un signal S-vidéo. Consultez le manuel de l’appareil pour voir si ce réglage est possible. Si l’appareil peut être réglé pour émettre un signal S-vidéo par la prise péritel, vous devez régler votre TV pour qu’elle attende également un signal S-vidéo (parfois appelé « Y/C») de la prise péritel. Consultez le manuel de votre téléviseur pour savoir comment procéder. N’oubliez pas de régler votre appareil Archos pour qu’il émette également un signal S-vidéo (Menu > Paramètres > Affichage > Connexion TV > S-Vidéo). 10
- un décodeur satellite - un récepteur TNT - un décodeur câble/ADSL - un magnétoscope - un graveur de DVD • Voir le Schéma B sur le Guide de Connexion, ainsi que le chapitre “Installer la DVR Station” dans ce manuel. Votre tuner doit être branché sur votre antenne/satellite/câble.
Vous venez de connecter la DVR Station à votre système audiovisuel. Vous devez à présent activer en ligne le Guide des Programmes TV (EPG). Cette opération ne s’effectue qu’une seule fois. 11
Si votre ARCHOS n’a pas la fonction WiFi, il vous sera demandé de télécharger ArchosLink, un programme PC nécessaire pour transférer le Guide des Programmes TV sur votre ARCHOS.
Vous venez d’activer le Guide des Programmes TV en ligne. Il vous faut à présent transférer son contenu sur votre ARCHOS. Voici les deux méthodes possibles : • directement sur votre ARCHOS, via le WiFi (uniquement pour les baladeurs WiFi) • avec votre ordinateur, via ArchosLink (pour les baladeurs “non WiFi”, ou si vous ne pouvez ou ne voulez pas effectuer le transfert par le WiFi)
Ce programme PC est nécessaire pour transférer le Guide des Programmes TV sur votre ARCHOS. Vous pouvez également utiliser cette méthode avec un baladeur WiFi, si vous ne pouvez ou ne voulez pas effectuer le transfert par le WiFi. Dans ce cas, allez sur www.archos.com pour télécharger ArchosLink.
1. Sur votre ordinateur, installez ArchosLink et lancez-le. 2. Connectez l’appareil ARCHOS à votre ordinateur. 3. Dans la première partie de l’onglet Podcast, cliquez sur la ligne TV Program Guide update [Actualisation du Guide des programmes]. Dans la seconde partie de l’écran, vous verrez des barres de progression indiquant le degré d’avancement du téléchargement / de la synchronisation du Guide des programmes. - Europe : si vous avez correctement activé le Guide des programmes en ligne, ArchosLink commence à transférer les données vers votre appareil ARCHOS. Cette opération peut durer plusieurs minutes. - États-Unis : dans la seconde partie de l’onglet Podcast, cliquez sur le bouton Télécharger le Guide des programmes TV (voir l’image) : ArchosLink commence à transférer les données vers votre appareil ARCHOS. Cette opération peut prendre du temps selon le nombre de chaînes incluses dans votre Guide TV. 4. Lorsque les barres de progression sont à 100 %, cela signifie que l’opération de téléchargement/synchronisation est terminée. Vous pouvez alors déconnecter l’appareil ARCHOS de votre ordinateur. Chaque fois que vous transférez le contenu du Guide des programmes sur votre ARCHOS via ArchosLink, votre appareil dispose d’environ deux semaines d’informations (si celles-ci sont disponibles pour votre pays). N’oubliez pas de le mettre à jour avant la fin de cette période.
2. Vérifiez que la liste des chaînes sur l’ARCHOS est la même que sur votre tuner. 3. Vous pouvez désélectionner/sélectionner une chaîne ou changer le numéro d’une chaîne. Régler l’émetteur infrarouge
• Cela permet à votre ARCHOS de communiquer avec votre tuner (magnétoscope, décodeur câble, récepteur satellite ou récepteur TNT), afin de pouvoir l’allumer, l’éteindre et changer de chaîne. • Il est indispensable de régler votre appareil ARCHOS pour qu’il envoie les codes infrarouges corrects pour contrôler votre tuner. Vous ne devrez effectuer cette manipulation qu’une seule fois. Si vous n’avez pas l’intention de programmer des enregistrements, il est inutile de régler le code de l’émetteur infrarouge. 1er test : éteindre votre tuner 1. À partir de l’écran “Contrôle TV”, sélectionnez “Réglage émetteur IR”. Ce premier écran vous permet de configurer correctement les codes et les paramètres pour que la DVR Station puisse allumer et éteindre votre tuner automatiquement (pour un enregistrement programmé). 14
Si votre tuner ne s’est pas éteint, sélectionnez “Non, essayer un autre code”. Votre appareil essaye alors à nouveau d’éteindre votre tuner avec un autre code. Répétez cette opération jusqu’à ce que votre ARCHOS réussisse à éteindre le tuner. Si aucun code ne fonctionne, vérifiez que le positionnement de la DVR Station permet au signal infrarouge d’atteindre le récepteur de votre tuner. Remarque : dans de rares cas, il est possible que la fonction de Marche/Arrêt ne fonctionne pas.
Quand vous sélectionnez “Oui” à la fin du 1er test, l’écran suivant apparaît. Il vous permet de définir correctement les paramètres permettant à la DVR Station de changer de chaînes sur votre tuner (pour un enregistrement programmé).
* Voici une description des différents paramètres configurés automatiquement par l’appareil ARCHOS : - “Délai touche” : délai entre l’émission de chaque chiffre d’une chaîne (“Court”, “Normal”, “Long”). - “Touche: Entrée” : réglé sur “Oui” si vous devez normalement appuyer sur la touche “OK” de la télécommande de votre tuner après avoir saisi le numéro de la chaîne. Exemple : si vous appuyez normalement sur 1, 3, “OK” pour accéder à la chaîne 13, alors ce paramètre est réglé sur “Oui”. - “Touche: -/--” : réglé sur “Oui” si vous devez normalement appuyer sur une touche spéciale de la télécommande de votre tuner avant de saisir une chaîne dont le numéro contient plusieurs chiffres (c’est-à-dire un numéro de chaîne supérieur à 9). Cette touche est souvent représentée par le symbole suivant : “-/--”. - “Allumer avec” : voir ci-dessous. - “Temps d’allumage” : voir ci-dessous.
(actualisation du Guide et configuration des chaînes). 3. Naviguez parmi les différents programmes TV et sélectionnez simplement celui que vous désirez enregistrer. 4. Une nouvelle fenêtre, contenant une description de l’émission, apparaît. Sélectionnez “Enregistrer”. 5. Vous revenez automatiquement au Guide des Programmes TV. Un symbole ‘REC’ apparaît à présent à côté de l’émission dont vous avez programmé l’enregistrement.
• Une fois qu’un enregistrement programmé a été réalisé ou que la date d’un enregistrement est passée sans que l’enregistrement ait été effectué (l’ARCHOS n’était pas connecté à la DVR Station ou n’était pas en mode veille), la programmation est effacée du programmateur.
4. Vous pouvez à présent commencer à enregistrer depuis la source audio (via l’icône jaune “REC”, l’élément de menu “Démarrer l’enregistrement” ou le bouton OK). Vous pouvez mettre votre enregistrement en pause et le reprendre à tout moment. 5. Fermez l’écran
(Rec). Si vous désirez les conservez à un autre endroit, vous pouvez utiliser la fonction “Déplacer” du navigateur de fichiers, après l’enregistrement.
“Paramètres” : - “Changer titre” : vous permet de donner un titre personnalisé à vos enregistrements, à l’aide du clavier.
4. Vous pouvez à présent commencer à enregistrer depuis la source vidéo (via l’icône jaune “REC”, l’élément de menu “Démarrer l’enregistrement” ou le bouton OK). Vous pouvez mettre votre enregistrement en pause et le reprendre à tout moment. 5. Fermez l’écran
(Rec). Si vous désirez les conservez à un autre endroit, vous pouvez utiliser la fonction “Déplacer” du navigateur de fichiers, après l’enregistrement.
“Paramètres” : - “Arrêt Auto Enreg.” : intervalle après lequel l’ARCHOS arrête automatiquement l’enregistrement. Si vous désactivez cette fonction, l’enregistrement se poursuivra jusqu’à ce que vous appuyiez sur ou que le disque dur soit plein.
- “Bitrate” : 500kb/s, 1000kb/s, 1500kb/s, 2000kb/s, 2500kb/s. Cela définit la qualité d’encodage. Plus le débit d’encodage est élevé, meilleure est la qualité de l’image (la taille du fichier augmente cependant de manière proportionnelle).
- “Contraste” : règle le contraste de l’image enregistrée. - “Saturation” : permet d’atténuer ou de saturer les couleurs de l’image enregistrée. - “Teinte” : modifie le spectre de couleurs de l’image enregistrée. - “Défaut” : rétablit les valeurs par défaut des paramètres ci-dessus. Protection contre la copie
• Les fichiers protégés peuvent uniquement être lus sur l’ARCHOS qui les a créés, et non sur un ordinateur. La lecture de fichiers protégés est également limitée à l’écran LCD intégré ; ceux-ci ne peuvent pas être affichés sur un téléviseur externe.
Vous avez enregistré la vidéo d’une émission musicale et ne souhaitez conserver qu’un passage. Le reste de l’enregistrement télévisé ne vous intéresse pas.
2. Dans la barre de progression, allez au début de la section désirée (a), sélectionnez l’élément de menu “Insérer un marqueur” et choisissez “Marqueur de début”. 3. Allez à l’endroit où se fini la section désirée (b), sélectionnez l’élément de menu “Insérer un marqueur” et choisissez “Marqueur de fin”. 4. Sélectionnez l’élément de menu “Editer la sélection” et choisissez “Garder la sélection”, ce qui va tout supprimer à l’exception de la section désirée.
Vous avez enregistré une émission télévisée mais souhaitez supprimer certaines sections avant le début du programme, des parties de l’émission et l’émission qui suit car votre enregistrement a duré plus longtemps que prévu. 22 “Insérer un marqueur” et choisissez “Marqueur de début”. Allez à la fin de la seconde section non désirée (d), sélectionnez l’élément de menu “Insérer un marqueur” et choisissez “Marqueur de fin”. Sélectionnez l’élément de menu “Editer la sélection” et choisissez “Couper la sélection”, pour couper également cette section. 4. Procédez de même pour les autres sections à supprimer. • Si vous souhaitez conserver les points de montage et pouvoir apporter d’autres modifications ultérieurement, choisissez l’élément de menu “Sauvegarder l’édition” et choisissez “Sauvegarder”. • Si vous souhaitez enregistrer le fichier modifié en tant que nouveau fichier distinct, choisissez l’élément de menu “Sauvegarder l’édition” et choisissez “Créer un nouveau fichier”. Un écran de confirmation apparaît. • Si vous souhaitez annuler les points de montage et recommencer les modifications, choisissez l’élément de menu “Annuler et recommencer l’édition” .
• Ces appareils peuvent être des périphériques de stockage de masse (MSC), ou des appareils utilisant le protocole PTP . • Vérifiez les informations du fabricant afin de savoir si votre appareil est de type MSC ou PTP. Les appareils autres que les périphériques de stockage de masse, tels que les imprimantes, les cartes Ethernet, les souris, les claviers, etc. ne sont pas pris en charge.
2. Lorsque l’ARCHOS est allumé, connectez le périphérique USB (utilisez un câble USB standard, si nécessaire) à la DVR Station (port USB A). 3. Allumez l’appareil USB externe si nécessaire (consultez la documentation de votre appareil USB externe). 4. Une double fenêtre de navigateur apparaît sur l’ARCHOS : l’appareil USB externe apparaît dans le panneau de gauche, et le disque dur de votre ARCHOS dans le panneau de droite.
4. L’ARCHOS vous propose de le connecter ou de recharger sa batterie. Choisissez de le connecter. 5. L’icône de l’ARCHOS apparaît sur votre ordinateur. Vous pouvez commencer le transfert de fichiers.
