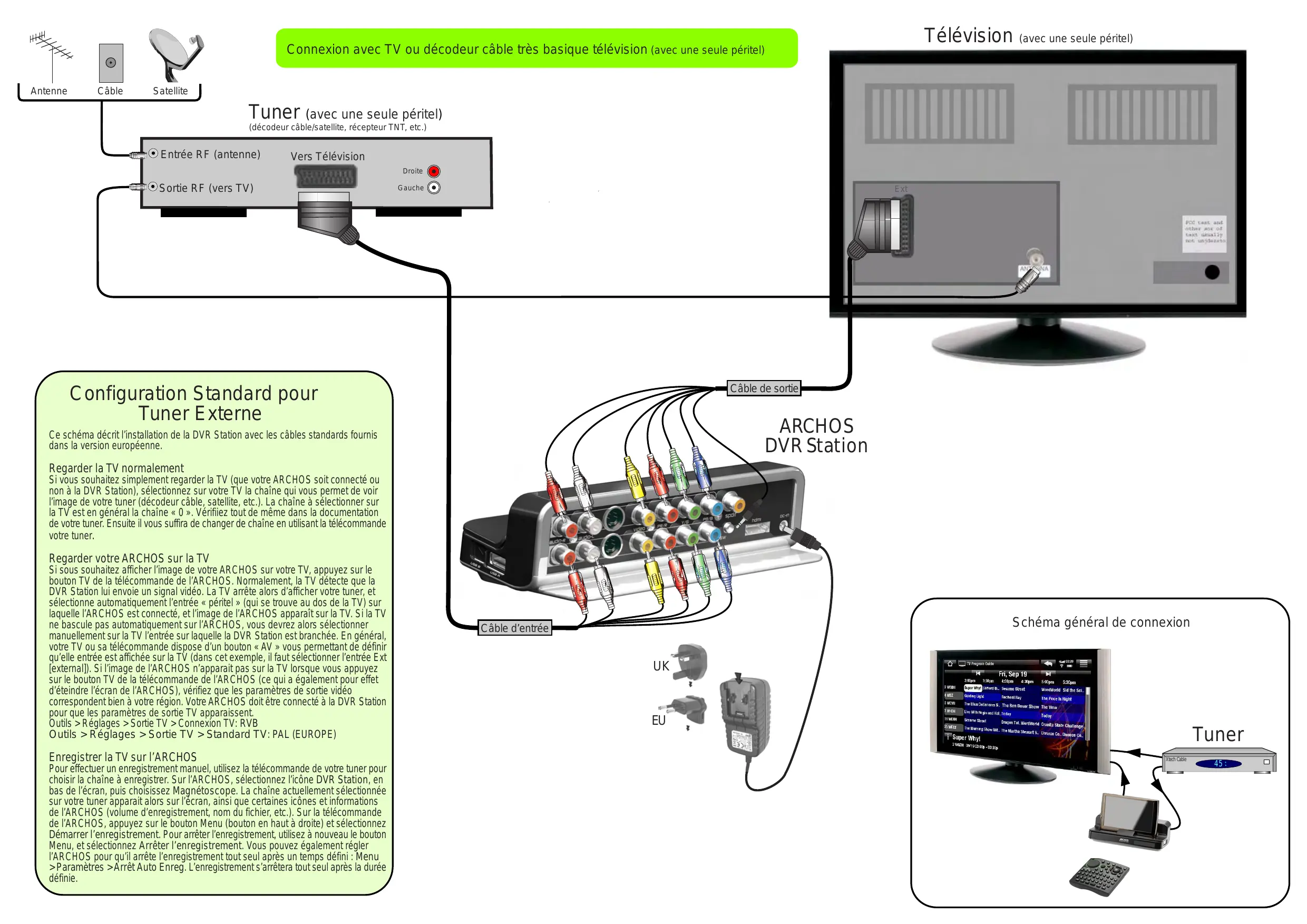

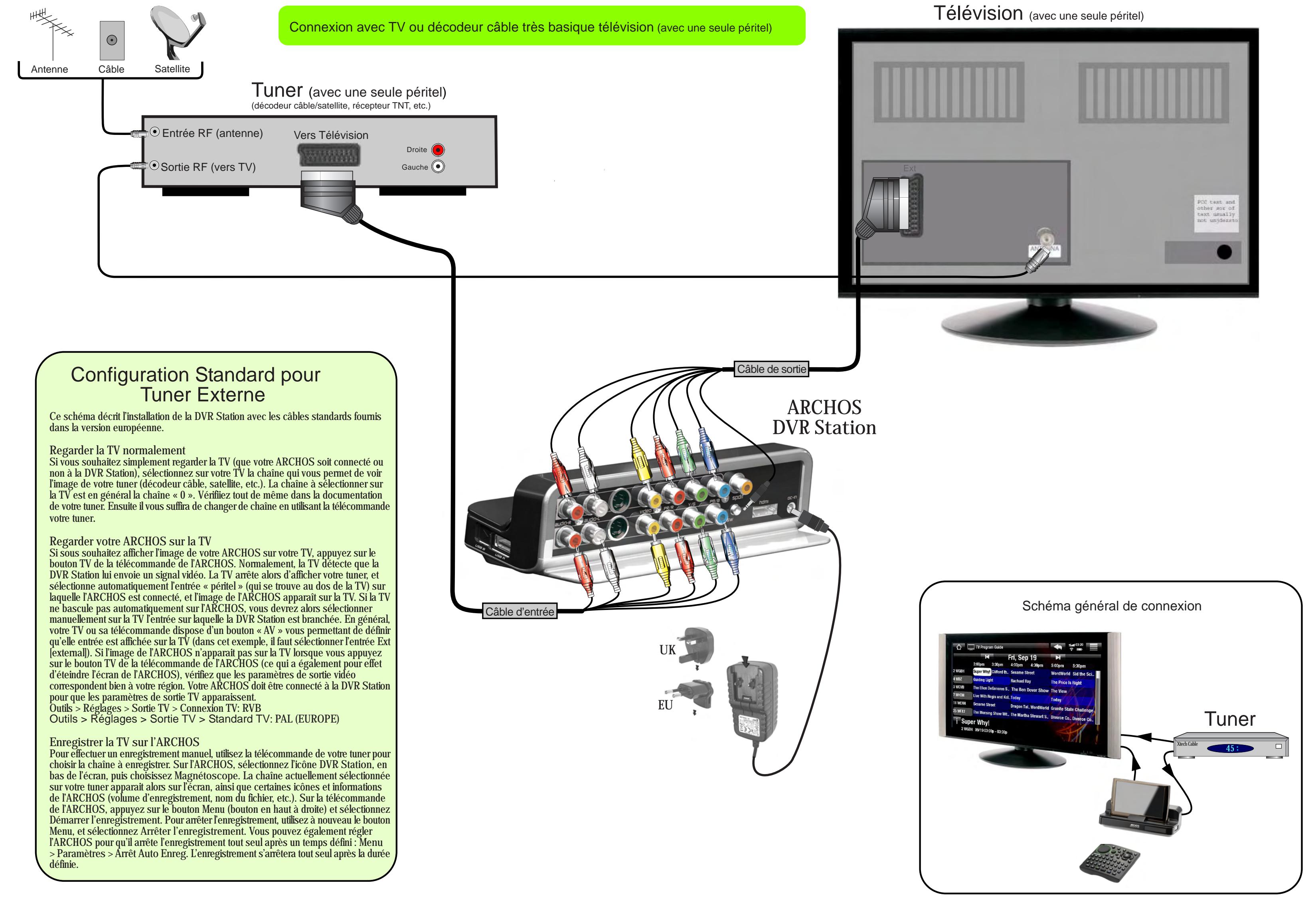

Télévision (avec une seule péritel) Connexion avec TV ou décodeur câble très basique télévision (avec une seule péritel) Antenne Câble Satellite Tuner (avec une seule péritel) (décodeur câble/satellite, récepteur TNT, etc.) Entrée RF (antenne) Vers Télévision Droite Sortie RF (vers TV) Gauche Ext Câble de sortie Configuration Standard pour Tuner Externe ARCHOS DVR Station OUT Regarder la TV normalement N la TV (que votre ARCHOS soit connecté ou Si vous souhaitez simplementIregarder Ce schéma décrit l’installation de la DVR Station avec les câbles standards fournis dans la version européenne. non à la DVR Station), sélectionnez sur votre TV la chaîne qui vous permet de voir l’image de votre tuner (décodeur câble, satellite, etc.). La chaîne à sélectionner sur la TV est en général la chaîne « 0 ». Vérifiiez tout de même dans la documentation de votre tuner. Ensuite il vous suffira de changer de chaîne en utilisant la télécommande votre tuner. Regarder votre ARCHOS sur la TV Si sous souhaitez afficher l’image de votre ARCHOS sur votre TV, appuyez sur le bouton TV de la télécommande de l’ARCHOS. Normalement, la TV détecte que la DVR Station lui envoie un signal vidéo. La TV arrête alors d’afficher votre tuner, et sélectionne automatiquement l’entrée « péritel » (qui se trouve au dos de la TV) sur laquelle l’ARCHOS est connecté, et l’image de l’ARCHOS apparaît sur la TV. Si la TV ne bascule pas automatiquement sur l’ARCHOS, vous devrez alors sélectionner manuellement sur la TV l’entrée sur laquelle la DVR Station est branchée. En général, votre TV ou sa télécommande dispose d’un bouton « AV » vous permettant de définir qu’elle entrée est affichée sur la TV (dans cet exemple, il faut sélectionner l’entrée Ext [external]). Si l’image de l’ARCHOS n’apparait pas sur la TV lorsque vous appuyez sur le bouton TV de la télécommande de l’ARCHOS (ce qui a également pour effet d’éteindre l’écran de l’ARCHOS), vérifiez que les paramètres de sortie vidéo correspondent bien à votre région. Votre ARCHOS doit être connecté à la DVR Station pour que les paramètres de sortie TV apparaissent. Outils > Réglages > Sortie TV > Connexion TV: RVB Outils > Réglages > Sortie TV > Standard TV: PAL (EUROPE) Enregistrer la TV sur l’ARCHOS Pour effectuer un enregistrement manuel, utilisez la télécommande de votre tuner pour choisir la chaîne à enregistrer. Sur l’ARCHOS, sélectionnez l’icône DVR Station, en bas de l’écran, puis choisissez Magnétoscope. La chaîne actuellement sélectionnée sur votre tuner apparait alors sur l’écran, ainsi que certaines icônes et informations de l’ARCHOS (volume d’enregistrement, nom du fichier, etc.). Sur la télécommande de l’ARCHOS, appuyez sur le bouton Menu (bouton en haut à droite) et sélectionnez Démarrer l’enregistrement. Pour arrêter l’enregistrement, utilisez à nouveau le bouton Menu, et sélectionnez Arrêter l’enregistrement. Vous pouvez également régler l’ARCHOS pour qu’il arrête l’enregistrement tout seul après un temps défini : Menu > Paramètres > Arrêt Auto Enreg. L’enregistrement s’arrêtera tout seul après la durée définie. Schéma général de connexion Câble d’entrée

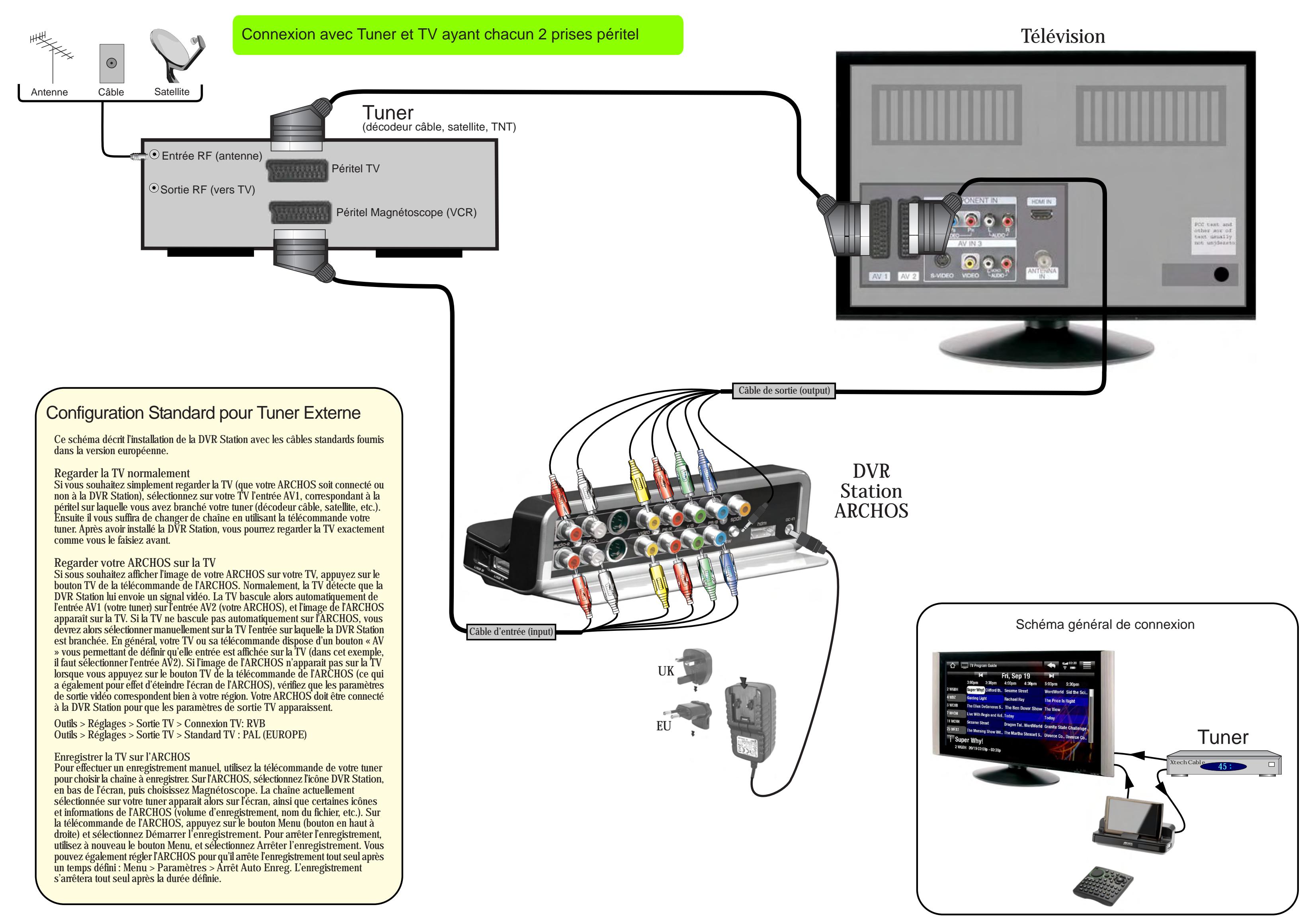

Télévision Connexion avec Tuner et TV ayant chacun 2 prises péritel Antenne Câble Satellite Tuner (décodeur câble, satellite, TNT) Entrée RF (antenne) Péritel TV Sortie RF (vers TV) Péritel Magnétoscope (VCR) Câble de sortie (output) Configuration Standard pour Tuner Externe OUT Regarder la TV normalement N la TV (que votre ARCHOS soit connecté ou Si vous souhaitez simplementIregarder Ce schéma décrit l’installation de la DVR Station avec les câbles standards fournis dans la version européenne. DVR Station ARCHOS non à la DVR Station), sélectionnez sur votre TV l’entrée AV1, correspondant à la péritel sur laquelle vous avez branché votre tuner (décodeur câble, satellite, etc.). Ensuite il vous suffira de changer de chaîne en utilisant la télécommande votre tuner. Après avoir installé la DVR Station, vous pourrez regarder la TV exactement comme vous le faisiez avant. Regarder votre ARCHOS sur la TV Si sous souhaitez afficher l’image de votre ARCHOS sur votre TV, appuyez sur le bouton TV de la télécommande de l’ARCHOS. Normalement, la TV détecte que la DVR Station lui envoie un signal vidéo. La TV bascule alors automatiquement de l’entrée AV1 (votre tuner) sur l’entrée AV2 (votre ARCHOS), et l’image de l’ARCHOS apparaît sur la TV. Si la TV ne bascule pas automatiquement sur l’ARCHOS, vous devrez alors sélectionner manuellement sur la TV l’entrée sur laquelle la DVR Station est branchée. En général, votre TV ou sa télécommande dispose d’un bouton « AV » vous permettant de définir qu’elle entrée est affichée sur la TV (dans cet exemple, il faut sélectionner l’entrée AV2). Si l’image de l’ARCHOS n’apparait pas sur la TV lorsque vous appuyez sur le bouton TV de la télécommande de l’ARCHOS (ce qui a également pour effet d’éteindre l’écran de l’ARCHOS), vérifiez que les paramètres de sortie vidéo correspondent bien à votre région. Votre ARCHOS doit être connecté à la DVR Station pour que les paramètres de sortie TV apparaissent. Outils > Réglages > Sortie TV > Connexion TV: RVB Outils > Réglages > Sortie TV > Standard TV : PAL (EUROPE) Enregistrer la TV sur l’ARCHOS Pour effectuer un enregistrement manuel, utilisez la télécommande de votre tuner pour choisir la chaîne à enregistrer. Sur l’ARCHOS, sélectionnez l’icône DVR Station, en bas de l’écran, puis choisissez Magnétoscope. La chaîne actuellement sélectionnée sur votre tuner apparait alors sur l’écran, ainsi que certaines icônes et informations de l’ARCHOS (volume d’enregistrement, nom du fichier, etc.). Sur la télécommande de l’ARCHOS, appuyez sur le bouton Menu (bouton en haut à droite) et sélectionnez Démarrer l’enregistrement. Pour arrêter l’enregistrement, utilisez à nouveau le bouton Menu, et sélectionnez Arrêter l’enregistrement. Vous pouvez également régler l’ARCHOS pour qu’il arrête l’enregistrement tout seul après un temps défini : Menu > Paramètres > Arrêt Auto Enreg. L’enregistrement s’arrêtera tout seul après la durée définie. Schéma général de connexion Câble d’entrée (input)

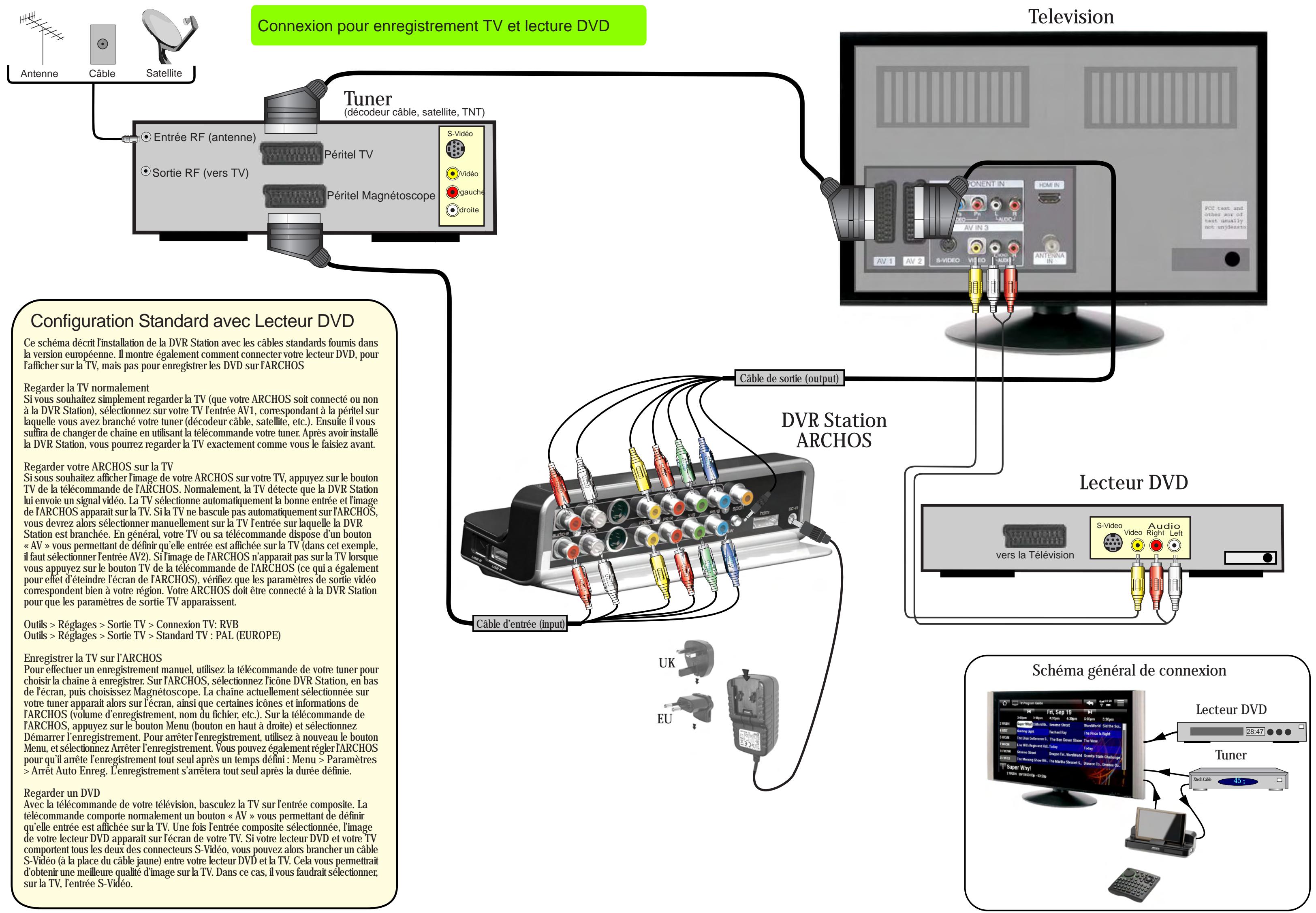

Television Connexion pour enregistrement TV et lecture DVD Antenne Câble Satellite Tuner (décodeur câble, satellite, TNT) S-Vidéo Entrée RF (antenne) Péritel TV Sortie RF (vers TV) Vidéo Péritel Magnétoscope gauche droite Configuration Standard avec Lecteur DVD Ce schéma décrit l’installation de la DVR Station avec les câbles standards fournis dans la version européenne. Il montre également comment connecter votre lecteur DVD, pour l’afficher sur la TV, mais pas pour enregistrer les DVD sur l’ARCHOS Câble de sortie (output) Regarder la TV normalement Si vous souhaitez simplement regarder la TV (que votre ARCHOS soit connecté ou non à la DVR Station), sélectionnez sur votre TV l’entrée AV1, correspondant à la péritel sur laquelle vous avez branché votre tuner (décodeur câble, satellite, etc.). Ensuite il vous suffira de changer de chaîne en utilisant la télécommande votre tuner. Après avoir installé la DVR Station, vous pourrez regarder la TV exactement comme vous le faisiez avant. DVR Station ARCHOS OUT Regarder votre ARCHOS sur la I TVN Si sous souhaitez afficher l’image de votre ARCHOS sur votre TV, appuyez sur le bouton Lecteur DVD TV de la télécommande de l’ARCHOS. Normalement, la TV détecte que la DVR Station lui envoie un signal vidéo. La TV sélectionne automatiquement la bonne entrée et l’image de l’ARCHOS apparaît sur la TV. Si la TV ne bascule pas automatiquement sur l’ARCHOS, vous devrez alors sélectionner manuellement sur la TV l’entrée sur laquelle la DVR Station est branchée. En général, votre TV ou sa télécommande dispose d’un bouton « AV » vous permettant de définir qu’elle entrée est affichée sur la TV (dans cet exemple, il faut sélectionner l’entrée AV2). Si l’image de l’ARCHOS n’apparait pas sur la TV lorsque vous appuyez sur le bouton TV de la télécommande de l’ARCHOS (ce qui a également pour effet d’éteindre l’écran de l’ARCHOS), vérifiez que les paramètres de sortie vidéo correspondent bien à votre région. Votre ARCHOS doit être connecté à la DVR Station pour que les paramètres de sortie TV apparaissent. Outils > Réglages > Sortie TV > Connexion TV: RVB Outils > Réglages > Sortie TV > Standard TV : PAL (EUROPE) Enregistrer la TV sur l’ARCHOS Pour effectuer un enregistrement manuel, utilisez la télécommande de votre tuner pour choisir la chaîne à enregistrer. Sur l’ARCHOS, sélectionnez l’icône DVR Station, en bas de l’écran, puis choisissez Magnétoscope. La chaîne actuellement sélectionnée sur votre tuner apparait alors sur l’écran, ainsi que certaines icônes et informations de l’ARCHOS (volume d’enregistrement, nom du fichier, etc.). Sur la télécommande de l’ARCHOS, appuyez sur le bouton Menu (bouton en haut à droite) et sélectionnez Démarrer l’enregistrement. Pour arrêter l’enregistrement, utilisez à nouveau le bouton Menu, et sélectionnez Arrêter l’enregistrement. Vous pouvez également régler l’ARCHOS pour qu’il arrête l’enregistrement tout seul après un temps défini : Menu > Paramètres > Arrêt Auto Enreg. L’enregistrement s’arrêtera tout seul après la durée définie. S-Video Audio Video Right Left vers la Télévision Câble d’entrée (input)

Schéma général de connexion Lecteur DVD 28:47 Tuner Xtech Cable Regarder un DVD Avec la télécommande de votre télévision, basculez la TV sur l’entrée composite. La télécommande comporte normalement un bouton « AV » vous permettant de définir qu’elle entrée est affichée sur la TV. Une fois l’entrée composite sélectionnée, l’image de votre lecteur DVD apparaît sur l’écran de votre TV. Si votre lecteur DVD et votre TV comportent tous les deux des connecteurs S-Vidéo, vous pouvez alors brancher un câble S-Vidéo (à la place du câble jaune) entre votre lecteur DVD et la TV. Cela vous permettrait d’obtenir une meilleure qualité d’image sur la TV. Dans ce cas, il vous faudrait sélectionner, sur la TV, l’entrée S-Vidéo.

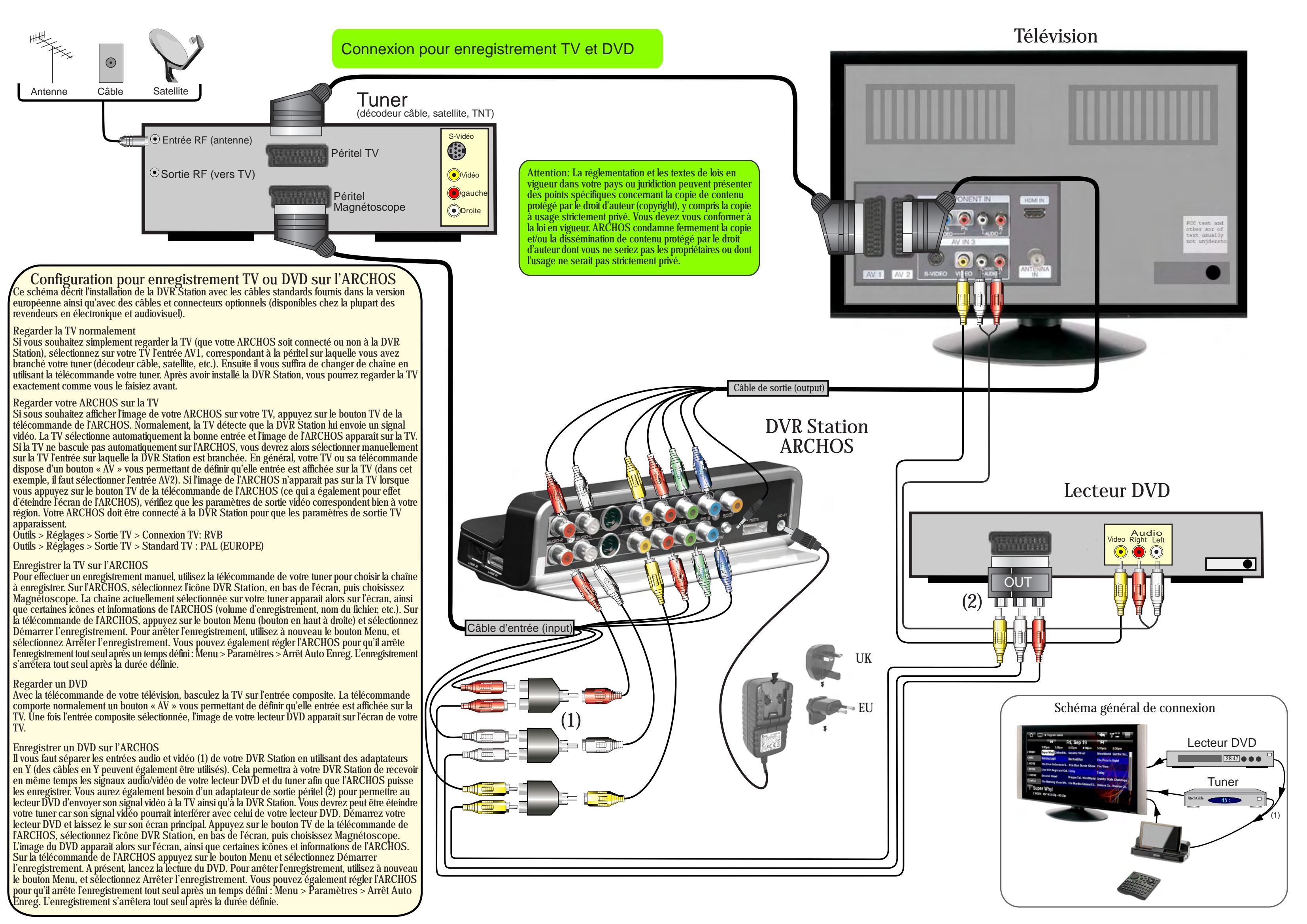

Télévision Connexion pour enregistrement TV et DVD Antenne Câble Satellite Tuner (décodeur câble, satellite, TNT) S-Vidéo Entrée RF (antenne) Péritel TV Sortie RF (vers TV) Vidéo Péritel Magnétoscope Péritel Magnétoscope gauche Droite Attention: La réglementation et les textes de lois en vigueur dans votre pays ou juridiction peuvent présenter des points spécifiques concernant la copie de contenu protégé par le droit d’auteur (copyright), y compris la copie à usage strictement privé. Vous devez vous conformer à la loi en vigueur. ARCHOS condamne fermement la copie et/ou la dissémination de contenu protégé par le droit d’auteur dont vous ne seriez pas les propriétaires ou dont l'usage ne serait pas strictement privé. Configuration pour enregistrement TV ou DVD sur l’ARCHOS Ce schéma décrit l’installation de la DVR Station avec les câbles standards fournis dans la version européenne ainsi qu’avec des câbles et connecteurs optionnels (disponibles chez la plupart des revendeurs en électronique et audiovisuel). Regarder la TV normalement Si vous souhaitez simplement regarder la TV (que votre ARCHOS soit connecté ou non à la DVR Station), sélectionnez sur votre TV l’entrée AV1, correspondant à la péritel sur laquelle vous avez branché votre tuner (décodeur câble, satellite, etc.). Ensuite il vous suffira de changer de chaîne en utilisant la télécommande votre tuner. Après avoir installé la DVR Station, vous pourrez regarder la TV exactement comme vous le faisiez avant. Câble de sortie (output) Regarder votre ARCHOS sur la TV Si sous souhaitez afficher l’image de votre ARCHOS sur votre TV, appuyez sur le bouton TV de la télécommande de l’ARCHOS. Normalement, la TV détecte que la DVR Station lui envoie un signal vidéo. La TV sélectionne automatiquement la bonne entrée et l’image de l’ARCHOS apparaît sur la TV. Si la TV ne bascule pas automatiquement sur l’ARCHOS, vous devrez alors sélectionner manuellement sur la TV l’entrée sur laquelle la DVR Station est branchée. En général, votre TV ou sa télécommande dispose d’un bouton « AV » vous permettant de définir qu’elle entrée est affichée sur la TV (dans cet exemple, il faut sélectionner l’entrée AV2). Si l’image de l’ARCHOS n’apparait pas sur la TV lorsque vous appuyez sur le bouton TV de la télécommande de l’ARCHOS (ce qui a également pour effet d’éteindre l’écran de l’ARCHOS), vérifiez que les paramètres de sortie vidéo correspondent bien à votre région. Votre ARCHOS doit être connecté à la DVR Station pour que les paramètres de sortie TV apparaissent. Outils > Réglages > Sortie TV > Connexion TV: RVB Outils > Réglages > Sortie TV > Standard TV : PAL (EUROPE) DVR Station ARCHOS OUT

Enregistrer la TV sur l’ARCHOS Pour effectuer un enregistrement manuel, utilisez la télécommande de votre tuner pour choisir la chaîne à enregistrer. Sur l’ARCHOS, sélectionnez l’icône DVR Station, en bas de l’écran, puis choisissez Magnétoscope. La chaîne actuellement sélectionnée sur votre tuner apparait alors sur l’écran, ainsi que certaines icônes et informations de l’ARCHOS (volume d’enregistrement, nom du fichier, etc.). Sur la télécommande de l’ARCHOS, appuyez sur le bouton Menu (bouton en haut à droite) et sélectionnez Démarrer l’enregistrement. Pour arrêter l’enregistrement, utilisez à nouveau le bouton Menu, et sélectionnez Arrêter l’enregistrement. Vous pouvez également régler l’ARCHOS pour qu’il arrête l’enregistrement tout seul après un temps défini : Menu > Paramètres > Arrêt Auto Enreg. L’enregistrement s’arrêtera tout seul après la durée définie. Regarder un DVD Avec la télécommande de votre télévision, basculez la TV sur l’entrée composite. La télécommande comporte normalement un bouton « AV » vous permettant de définir qu’elle entrée est affichée sur la TV. Une fois l’entrée composite sélectionnée, l’image de votre lecteur DVD apparaît sur l’écran de votre TV. Enregistrer un DVD sur l’ARCHOS Il vous faut séparer les entrées audio et vidéo (1) de votre DVR Station en utilisant des adaptateurs en Y (des câbles en Y peuvent également être utilisés). Cela permettra à votre DVR Station de recevoir en même temps les signaux audio/vidéo de votre lecteur DVD et du tuner afin que l’ARCHOS puisse les enregistrer. Vous aurez également besoin d’un adaptateur de sortie péritel (2) pour permettre au lecteur DVD d’envoyer son signal vidéo à la TV ainsi qu’à la DVR Station. Vous devrez peut être éteindre votre tuner car son signal vidéo pourrait interférer avec celui de votre lecteur DVD. Démarrez votre lecteur DVD et laissez le sur son écran principal. Appuyez sur le bouton TV de la télécommande de l’ARCHOS, sélectionnez l’icône DVR Station, en bas de l’écran, puis choisissez Magnétoscope. L’image du DVD apparait alors sur l’écran, ainsi que certaines icônes et informations de l’ARCHOS. Sur la télécommande de l’ARCHOS appuyez sur le bouton Menu et sélectionnez Démarrer l’enregistrement. A présent, lancez la lecture du DVD. Pour arrêter l’enregistrement, utilisez à nouveau le bouton Menu, et sélectionnez Arrêter l’enregistrement. Vous pouvez également régler l’ARCHOS pour qu’il arrête l’enregistrement tout seul après un temps défini : Menu > Paramètres > Arrêt Auto Enreg. L’enregistrement s’arrêtera tout seul après la durée définie. Lecteur DVD Audio Video Right Left to Television OUT (2) Câble d’entrée (input)
