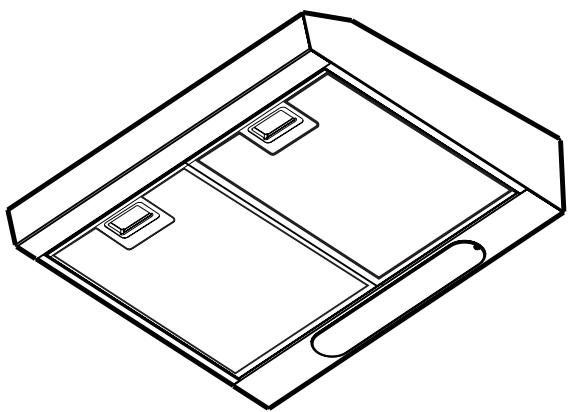

ZHC 7131 - Hotte de cuisine ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	ZANUSSI
Modèle	ZHC 7131
Dimensions (L x P x H totale réglable)	69,9 x 51 x 61,5-100 cm
Puissance totale	220 W
Puissance moteur	140 W
Éclairage	2 x 40 W (E14)
Alimentation électrique	220-240 V ~ 50 Hz
Longueur du câble d'alimentation	150 cm
Diamètre de raccordement évacuation	125 mm
Nombre de vitesses	3 vitesses régulables
Type d'installation	Fixation murale ou sous meuble
Mode d'évacuation	Extérieur (recyclage possible avec filtre à charbon optionnel)
Filtre à graisse	Métallique, lavable (toutes les 4 semaines)
Filtre à charbon	Optionnel, type 48, remplacement tous les 4 mois
Distance minimale de sécurité (électrique)	50 cm
Distance minimale de sécurité (gaz/mixte)	65 cm
Commande	Interrupteurs mécaniques (éclairage et vitesses)
Accessoires fournis	Bride de raccord, vis, chevilles, joint, gabarit de perçage
Garantie	Selon législation en vigueur
Recyclage	Conforme DEEE

FOIRE AUX QUESTIONS - ZHC 7131 ZANUSSI

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

Pour une cuisinière électrique, la distance minimale est de 50 cm. Pour une cuisinière à gaz ou mixte, elle est de 65 cm. Si les instructions de la cuisinière spécifient une distance plus grande, celle-ci prévaut.

Comment nettoyer le filtre à graisse métallique ?

Le filtre à graisse doit être nettoyé toutes les 4 semaines. Vous pouvez le laver à la main dans de l'eau chaude avec un détergent doux, ou au lave-vaisselle à une température d'au moins 65°C. Assurez-vous qu'il soit bien sec avant de le remettre en place.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif doit être remplacé tous les 4 mois en conditions d'utilisation normales. Il ne peut pas être lavé ni réutilisé. Utilisez uniquement le filtre d'origine type 48.

Puis-je utiliser la hotte en mode recyclage ?

Oui. La hotte est livrée en version évacuation extérieure, mais vous pouvez l'utiliser en mode recyclage en installant un filtre à charbon actif (en option). Assurez-vous que le sélecteur intérieur est réglé sur Recyclage.

Que faire si l'éclairage ne fonctionne pas ?

Débranchez la hotte, vérifiez que les ampoules sont bien refroidies, puis remplacez l'ampoule défectueuse par une ampoule identique E14 40W. Si le problème persiste, contactez le service après-vente.

Comment installer la hotte sous un meuble ?

Utilisez le gabarit de perçage fourni pour percer 2 trous à la base du meuble. Insérez les 4 vis fournies depuis l'intérieur du meuble et vissez-les dans les trous situés sur le côté supérieur de la hotte.

Pourquoi la hotte n'aspire-t-elle pas bien ?

Vérifiez que le filtre à graisse est propre et que le filtre à charbon (si utilisé) n'est pas saturé. Assurez-vous que la hotte est utilisée à la bonne vitesse et que le conduit d'évacuation n'est pas obstrué. Activez la hotte quelques minutes avant la cuisson.

Est-il nécessaire de nettoyer l'intérieur de la hotte ?

Oui. Nettoyez l'intérieur du logement du filtre à graisse avec une éponge humide et un détergent doux. Pour les parties extérieures, utilisez un chiffon doux et un détergent non abrasif. Débranchez toujours la hotte avant le nettoyage.

Puis-je faire flamber des aliments sous la hotte ?

Non. Il est formellement interdit de faire flamber des aliments sous la hotte. Les flammes libres peuvent endommager les filtres et provoquer un incendie.

Comment débrancher la hotte pour l'entretien ?

Avant toute opération de nettoyage ou d'entretien, débranchez la hotte en retirant la prise ou en coupant l'interrupteur général de l'habitation. Ne jamais nettoyer la hotte sans l'avoir débranchée.

MODE D'EMPLOI ZHC 7131 ZANUSSI

Notice d'utilisation

User Manual

Dunstabzugs-haube

Afzuigkap

Hotte

Cooker Hood

ZHC 6121

ZHC 7131

Montage des flanches

Bienvenue dans le monde d'Electrolux

Nous vous remercions de la confiance que vous

nous témoignez en choisissant un appareil

Electrolux qui, nous espérons vous

accompagnera agréablement au fil du temps.

Au travers d'une large gamme de produits de

qualité, la volonté d'Electrolux est de vous

rendre la vie plus agréable.

Vous pouvez en voir quelques exemples sur la

couverture de cette notice.

Nous vous invitons à prendre quelques minutes

pour découvrir guide qui vous permettra de

profiter au mieux de tous les avantages de votre

nouvel appareil.

Nous vous assurons que son utilisation vous

offrira jour après jour satisfaction et sérénité.

Sommaire

Consignes de sécurité 35 Généralités 37 Utilisation de la hotte 37 Entretien 38 Accessoires (en option) 41 Caractéristiques techniques 41 Branchement électrique 42 Installation 43

Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.

Consignes de sécurité

• Le tuyau d'évacuation doit partager le même diamètre que celui de l'ouverture d'évacuation. ATTENTION! Le tuyau d'évacuation et les colliers de fixation ne sont pas fournis et doivent être achetés à part.
• La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes. Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.
• Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation. L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
• Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.
• Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!
• La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué.
• Quand la hotte est utilisée en même temps que d'autres appare
• eils à combustion de gaz ou d'autres combustibles.
• Il est formellement interdit de faire flamber les aliments sous la hotte.
• L'utilisation de flammes libres peut entraîner des dégâts aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.
• La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.
• En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes.
• La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).
• La non-observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres compte des risques d'incendie.
• Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de choc électrique.
• La société décline toute responsabilité pour des inconvenients, dégats ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole ——"prèsent" sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être mis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Généralités

• La hotte est livrée en version évacuation mais peut, grâce à l'emploi d'un filtre à charbon actif (en option), être utilisée en version recyclage.
• Pour cela, il faudra vous procurer le filtre à charbon actif d'origine (voir Accessoires).

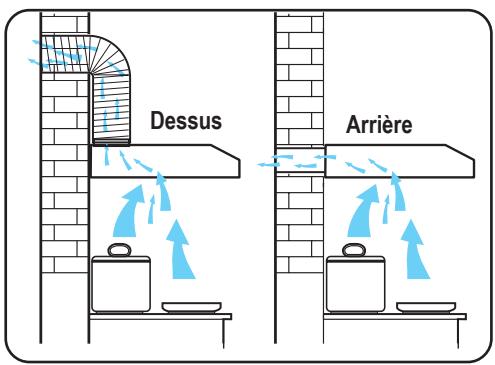

Version évacuation extérieure

L'air est rejeté à l'air libre par un conduit raccordé sur le tuyau d'évacuation. - Pour obtenir des performances optimales lors de l'aspiration, le tuyau d'évacuation doit avoir un diamètre équivalent à celui de l'ouverture d'évacuation.

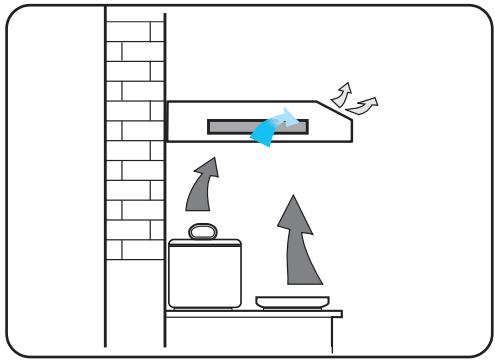

Version recyclage

• L'air est filtré par un filtre à charbon et renvoyé dans la pièce.
• En version recyclage, utilisez le filtre à charbon actif d'origine (voir Accessoires) que vous pourrez vous procurer en option auprès de votre magasin vendeur.

Utilisation de la hotte

• La hotte est équipée de vitesses régulables. Il est conseillé de mettre en fonctionnement la hotte quelques minutes avant le début de la cuisson et de la laisser fonctionner env. une quinzaine de minutes après la cuisson afin d'éliminer toutes les odeurs. Ouvrez toujours le volet pour augmenter la surface d'aspiration.

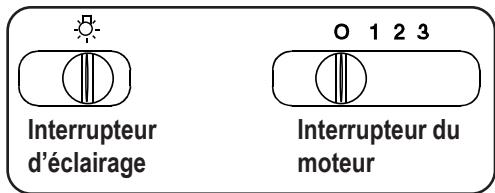

• Le bandeau de commandes de la hotte se trouve sur l'avant de l'appareil.

• Interrupteur d'éclairage: Cet interrupteur permet de mettre en fonctionnement ou à l'arrêt l'éclairage dont est équipée la hotte.
• Interrupteur du moteur : Cet interrupteur permet de sélectionner et de mettre en fonctionnement ou à l'arrêt les différentes vitesses.

Entretien

• Débranche la hotte avant tout entretien.

Filtre à graisse métallique

• Le filtre à graisse métallique a pour but de piéger les particules de graisse produites durant la cuisson des aliments et est utilisé aussi bien durant le fonctionnement en version évacuation qu'en version recyclage. Le filtre à graisse métallique doit être extrait toutes les 4 semaines et lavé soit à la main, soit dans un lave-vaiselle.

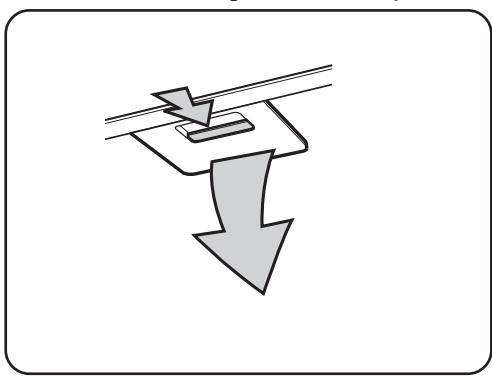

Ouverture du filtre à graisse métallique

Actionnez la poignée à ressort et décrochez le filtre vers le bas.

Nettoyage à la main

Laissez tremper la cassette du filtre à graissé métallique durant env. 1 heures dans de l'eau chaude avec un détergent doux puis rincez à l'eau chaude. Remettez en place la cassette soigneusement séchée.

Lave-vaisselle

Placez la cassette du filtre àGRAISSÉ métallique dans le lave-vaisselle.

Vérifiez que la rotation du bras de lavage du lave-vaisselle ne puisse pas être gênée par le filtré àGRAISSÉ.

Lavez avec un programme pour vaisselles très sales et une température d'au moins 65°C. Recommencez éventuellement.

l'opération. Remettez en place la cassette après séchage.

Il se peut qu'il y ait quelques modifications de la teinte de la cassette du filtre à graisse métallique lors du passage dans le lave-vaisselle, modifications qui n'ont aucune influence sur le fonctionnement de la cassette.

• Nettoyez l'intérieur du logement de la cassette avec une éponge humidifiée d'eau chaude et additionnée d'un détergent doux (n'employez jamais de détergents corrosifs ou de brosses à récurer!).

Filtre à charbon

• Le filtre à charbon est utilisé lorsque la hotte est utilisée en version recyclage.
• Pour cela, il faudra utiliser le filtre à charbon actif d'origine (voir Accessoires).
• Remplacement du filtre à charbon
• Le filtre à charbon actif doit généralement être remplacé tous les quatre mois (en fonction des conditions d'utilisation). Ce filtre ne peut être ni lavé ni réutilisé.

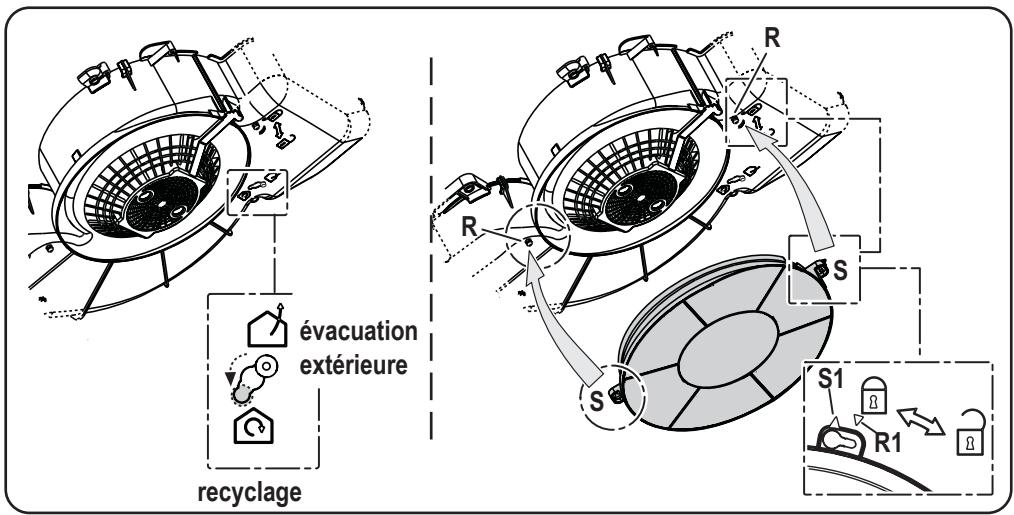

Montage

Enlevez le filtre à graisse.

Placez le filtre à charbon pour couvrir la grille qui protège le moteur d'aspiration de façon à ce que les fentes S (et S1) sur le filtre correspondant aux attaches R (et R1) sur les côtes de la grille de protection du moteur. Pressez et tournez le filtre à charbon dans le sens des aiguilles d'une montre pour le bloquer en position (fixation par baïonnette).

Assurez-vous que le sélecteur interieur Evacuation/Recyclage est bien réglé sur "Recyclage".

Remontez le filtre à graisse.

• Pour le démontage, procédez dans l'ordre inverse.
• Lors de la commande d'un filtre de rechange, veuillez préciser la désignation du modèle et la ré
• Vous pouvez commander le filtre à charbon auprès de votre magasin vendeur.

Attention

• Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du(des) filtre(s).
• La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d'un endommagement du moteur ou d'incendie lié à un entretien négligé ou au non-respect des consignes de sécurité précédemment mentionnées.

Remplacement de l'ampoule d'éclairage

• Mettez la hotte hors tension.
• Avant de toucher les ampoules, assurez-vous qu'elles soient complètement refroidies.
• Enlevez le filtre à graisse.
• Remplacez l'ampoule défectueuse par une ampoule du même type.
• Remontez le filtre à graisse.
• Si l'ampoule ne s'allume pas, vérifie qu'elle est correctement installée avant d'appeler le Service Après-Vente.

Nettoyage

• Attention: Débranchez l'appareil avant le nettoyage. N'introduisez pas d'objets pointus dans la grille de protection du moteur.
• Nettoyez les parties extérieures avec un détergent doux. N'utilisez jamais de produits abrasifs ou caustiques, de détergents corrosifs, de brosses ou de sablons à récurer.
• Nettoyez le bandeau de commandes et la grille du filtre à graisse avec un chiffon légèrement imbibé d'un détergent doux.
• Nettoyez toutes les parties en plastique avec un chiffon doux humidifié avec de l'eau tiède et détergent doux.
• Il est très important de respecter les intervalles de remplacement du(des) filtre(s) et de nettoyage. Le non-respect peut entraîner un risque d'incendie suite à l'accumulation de graisse dans le filtre.

Accessoires (en option)

Filtre à charbon Type 48

Caractéristiques techniques

	ZHC 6121	ZHC 7131
Dimensions (en cm):
Hauteur (cheminée comprise) :	13,2 (61,5-100)	13,2 (61,5-100)
Largeur:	59,9	69,9
Profondeur:	51	51
Puisance nominale totale:	140 W	220 W
Moteur:	100 W	140 W
Eclairage:	1 x 40 W (E14)	2 x 40 W (E14)
Longueur du câble:	150 cm	150 cm
Branchement électrique:	220-240 V	220-240 V

Accessoires/Matériel de montage

8 vis à bois 5 x 45 mm

8 chevilles Ø 8 mm

4 vis à bois 4,2 x 35 mm

1 bride de raccord Ø 125 mm

2 embouts de tournevis (pour visser les vis avec tête du type TORX).

1 vis à tôle 2,9 x 9,5

2 vis 3 x 9

2 brides de cheminée

1 joint

Consignes de sécurité pour l'électricien

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placez-la dans une zone accessible. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôle always que le cable d'alimentation soit monté correctement.

Attention! La substitution du câble d'alimentation doit être effectuée par le service d'assistance technique autorisé de façon à prévenir tout risque.

Installation

Ne mettez pas l'appareil sous tension tant que son installation n'est pas complètement terminée.

Avant de commencer l'installation

Version d'évacuation extérieure uniquement.

Orifice d'évacuation supérieur

L'orifice supérieur est fermé au moment de la livraison. Appuyez fermement pour détacher la partie préemportée qui obture l'orifice d'évacuation, puis retirez celle-ci.

Cette pièce ne pourra plus être réinstallée ; par conséquent, effectuez cette opération uniquement après vous être assuré du type d'installation à réaliser.

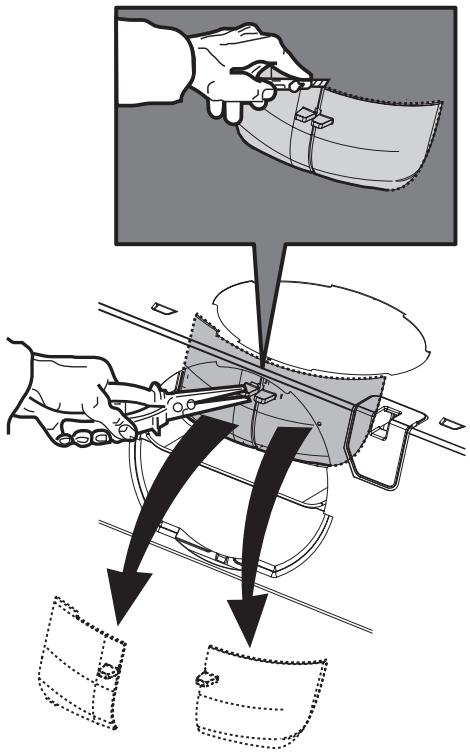

Orifice d'évacuation arrêté

Pour pouvoir utiliser l'orifice d'évacuation arrêté, il est nécessaire de retirer la pièce en plastique. À l'aide d'un cutter, coupez partiellement la partie prédécoupée, en son milieu et en partant du haut.

Saisissez ensuite chaque languette avec une pince et retirez complètement les parties prédécouées. Pour les détacher, poussez et tirez fermement plusieurs fois de suite. Éliminez ensuite les bavures au cutter.

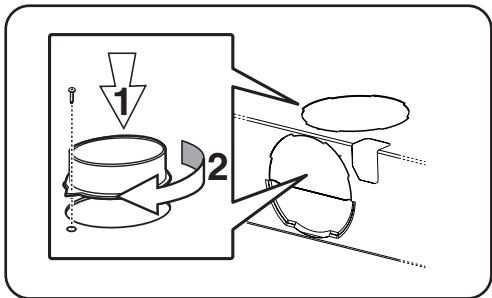

Installation de la bride

Installez la bride fournie dans l'orifice d'évacuation supérieur ou arrêté selon votre choix (fixation par baïonnette et vis).

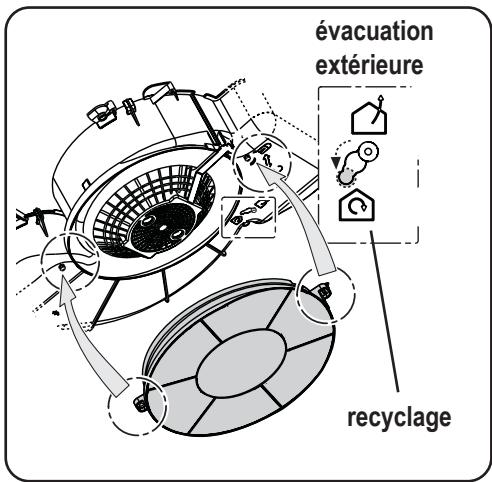

Assurez-vous que le filtre à charbon est bien installé et que le sélecteur intérieur Evacuation/Recyclage est bien réglé sur "Recyclage". Pour tout autre renseignement sur le filtre à charbon, consultez le paragraphe correspondant.

Fixation à un élément

• Percez les trous (2) à la base de l'élément suspendu en utilisant le gabarit de perçage (1). Préparez un trou pour le tube d'évacuation (4) UNIQUEMENT si l'on souhaite utiliser la hotte avec évacuation à l'extérieur (3).
• De l'intérieur du meuble, insérer les 4 vis fournies (5) avec l'appareil et les visser sur les trous qui se trouvent dans le côté supérieur de la hotte.

Fixation murale

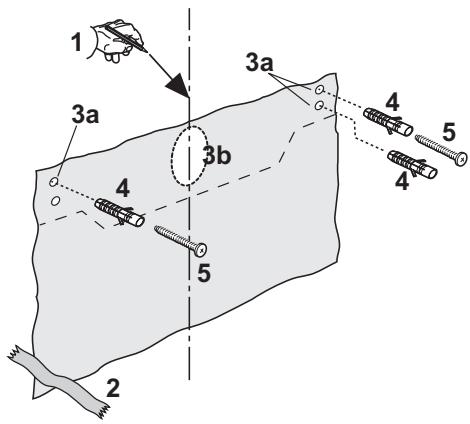

• Marquer l'axe sur la paroi (1). Fixer le gabarit de perçage au mur (2).
• Percer 4 trous dans le mur comme indiqué sur le gabarit (3a). Préparer un trou pour le tube d'évacuation (3b) UNIQUÉMENT si l'on souhaite utiliser la hotte avec évacuation à l'extérieur.
• Introduire 4 chevilles murales dans les trous percés (4).

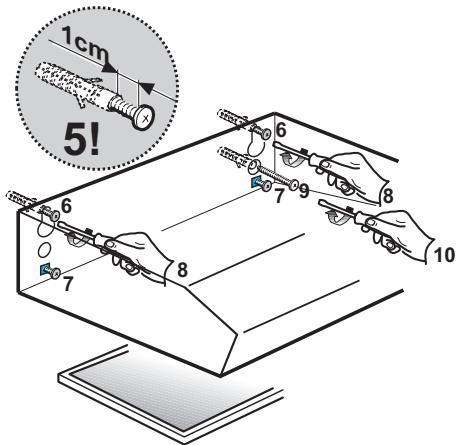

• Introduire 2 vis 5 × 45 dans les trous du haut (5) mais ne pas visser à fond (6).
• Accrocher la hotte aux vis.
• Ajuster l'appareil en angle droit par rapport à la paroi en faisant tourner les deux vis de support (7).
• Serrer à fond les vis (9).
• Introduire, par l'intérieur de la hotte, 2 vis dans les trous du bas (9) et visser à fond toutes les vis (10).

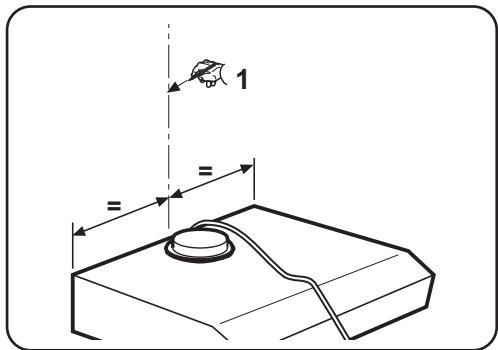

Installation des cheminées

Attention! Avant de commencer les travaux, nous conseillons de couvrir la hotte d'une toile de protection pour éviter que la poussière produite lors du perçage du mur n'endommage la hotte.

• Prolonger la ligne verticale médiane jusqu'au plafond (1).

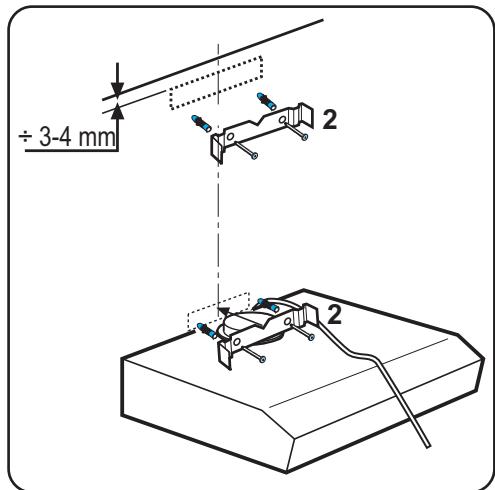

• Installer les 2 brides de la cheminée (2) en haut, à 3 ou 4 mm de distance du plafond, et en bas, tout contre la hotte. Utiliser 2 vis et 2 chevilles par bride.

Se servir des brides comme gabarit de perçage.

Le repère en "v" sur chaque bride doit correspondre à la ligne médiane tracée précédemment sur le mur.

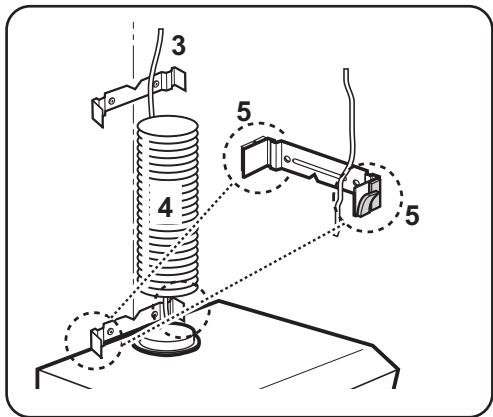

• Procéder, si nécessaire, au raccordement électrique (3) et au raccordement du tuyau d'évacuation (4).
• Couper à la dimension voulue (4 morceaux) et appliquer les joints sur les côtés de la bride de la cheminée inférieure (5).

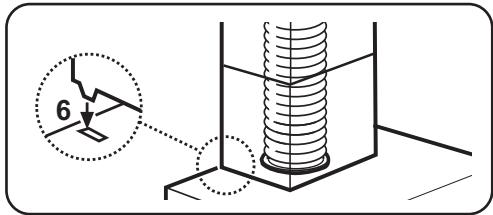

• Emboiter les cheminées sur la bride inférieure. Insérer les languettes de la cheminée à l'intérieur des fentes prévues sur la hotte (6).

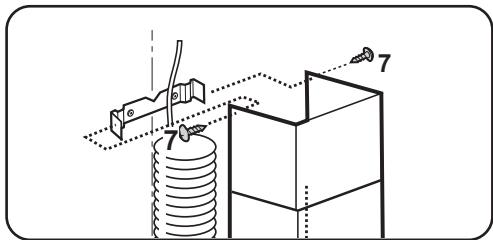

Fixer la cheminée dans le haut à l'aide de 2 vis (7).

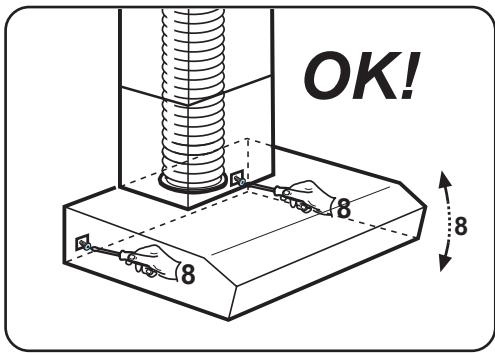

• Régler l'horizontalité de la hotte pour un meilleur assemblage avec la cheminée.

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous

communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

Si vousdezvouscontacter

Pour tenir nos engagements, nous écoutons les Consommateurs. Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

Avant l'achat

Toute une équipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins.

Après l'achat

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'utilisation. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Écouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du Consommateur.

Info Conso Electrolux BP 50142 - 60307 Senlis Cedex

Tel.: [phone] (0,15 € TTC/mn)

Fax:[phone]

E-MAIL: [e-mail]

Permanence téléphonique du lundi au vendredi

Pour toute autre question :

Centre Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tel.: [phone] (0,34 € TTC/mn)

E-MAIL: [e-mail]

Permanence téléphonique du lundi au vendredi

Electrolux Home Products France S. A. S. au capital de 67 500 000 € - 552 042 285 RCS Senlis

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).
