MODE D'EMPLOI ZHC 6244 ZANUSSI

Notice d'utilisation

Nous vous remercions d’avoir choisi cet appareil. Nous vous souhaitons de profiter pleinement de votre nouvel appareil et nous espérons que vous choisirez de nouveau notre marque lors de votre prochain achat d’appareil électroménager. Veuillez lire attentivement cette notice d’utilisation et conservez-la comme documentation de référence pendant toute la durée de vie du produit. Si l’appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d’utilisation l’accompagne.

Pour les appareils commercialises par la France Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français. Pour la sécurité des biens et des personnes ainsi que pour le respect de l’environnement, vous devez d’abord lire impérativement les préconisations suivantes avant toute utilisation de votre appareil. Pour éviter tout risque de détérioration de l’appareil, transportez-le dans sa position d’utilisation muni de ses cales de transport (selon modèle). Au déballage de celui-ci, et pour empêcher des risques d’asphyxie et corporel, tenez les matériaux d’emballage hors de la portée des enfants. Pour éviter tout risque (mobilier, immobilier, corporel,...), l’installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectuées par un professionnel qualifié. Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel. Débranchez votre appareil avant toute opération de nettoyage manuel. N’utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d’eau ou de vapeur est proscrite pour écarter le risque d’électrocution. Si votre appareil est équipé d’un éclairage, débranchez l’appareil avant de procéder au changement de l’ampoule (ou du néon, etc.) pour éviter de s’électrocuter. Afin d’empêcher des risques d’explosion et d’incendie, ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur, à proximité ou sur l’appareil. Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d’usage ce qui pourrait présenter un danger : coupez le câble d’alimentation au ras de l’appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l’appareil. Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

Sommaire Consignes de sécurité 38 Généralités 40 Version évacuation extérieure 40 Utilisation de la hotte 42 Entretien 43 Nettoyage 45 Accessoires (en option) 46 Caractéristiques techniques 46 Branchement électrique 47 Installation de la hotte 49

Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.

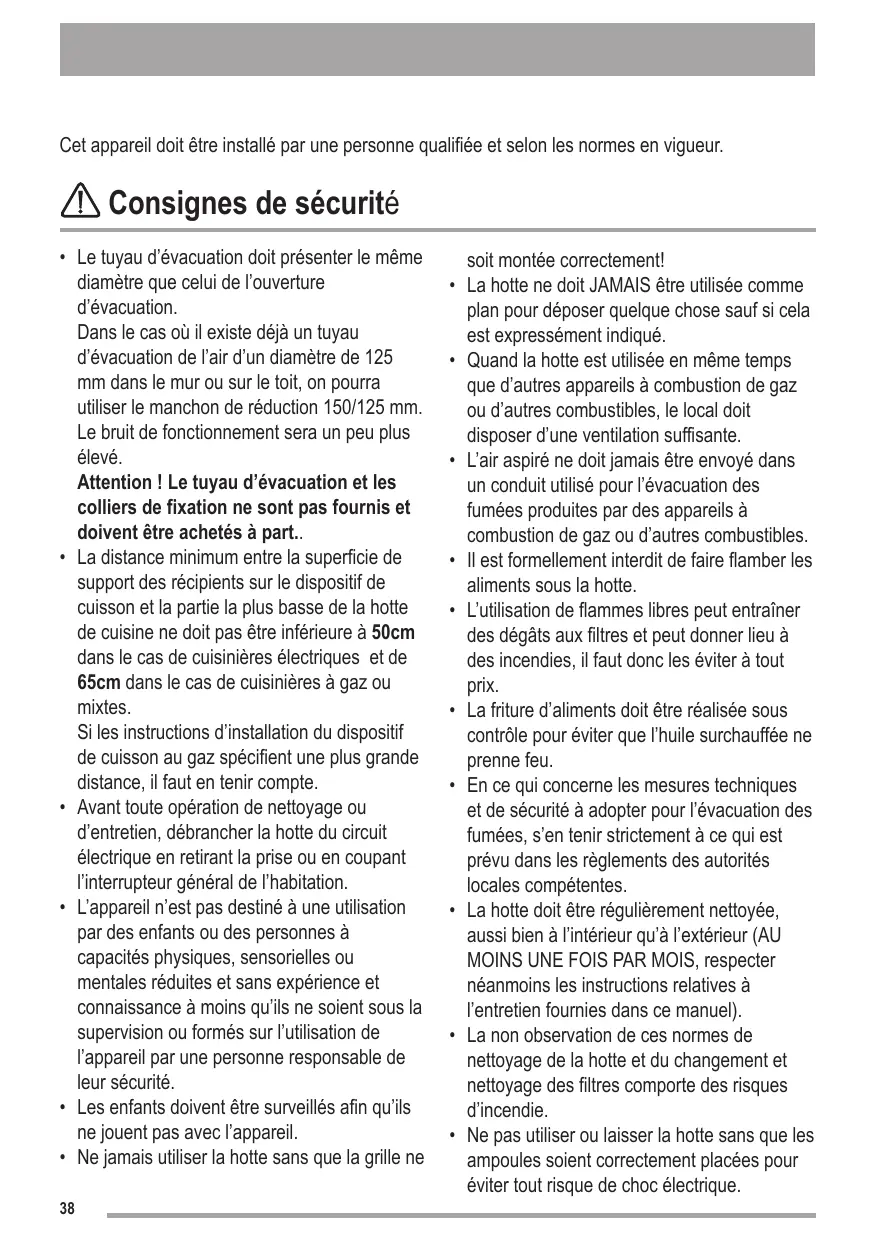

Consignes de sécurité • Le tuyau d’évacuation doit présenter le même diamètre que celui de l’ouverture d’évacuation. Dans le cas où il existe déjà un tuyau d’évacuation de l’air d’un diamètre de 125 mm dans le mur ou sur le toit, on pourra utiliser le manchon de réduction 150/125 mm. Le bruit de fonctionnement sera un peu plus élevé. Attention ! Le tuyau d’évacuation et les colliers de fixation ne sont pas fournis et doivent être achetés à part.. • La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes. Si les instructions d’installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte. • Avant toute opération de nettoyage ou d’entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l’interrupteur général de l’habitation. • L’appareil n’est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu’ils ne soient sous la supervision ou formés sur l’utilisation de l’appareil par une personne responsable de leur sécurité. • Les enfants doivent être surveillés afin qu’ils ne jouent pas avec l’appareil. • Ne jamais utiliser la hotte sans que la grille ne 38

soit montée correctement! • La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué. • Quand la hotte est utilisée en même temps que d’autres appareils à combustion de gaz ou d’autres combustibles, le local doit disposer d’une ventilation suffisante. • L’air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l’évacuation des fumées produites par des appareils à combustion de gaz ou d’autres combustibles. • Il est formellement interdit de faire flamber les aliments sous la hotte. • L’utilisation de flammes libres peut entraîner des dégâts aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix. • La friture d’aliments doit être réalisée sous contrôle pour éviter que l’huile surchauffée ne prenne feu. • En ce qui concerne les mesures techniques et de sécurité à adopter pour l’évacuation des fumées, s’en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes. • La hotte doit être régulièrement nettoyée, aussi bien à l’intérieur qu’à l’extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l’entretien fournies dans ce manuel). • La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d’incendie. • Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de choc électrique.

• La société décline toute responsabilité pour d’éventuels inconvénients, dégâts ou incendies provoqués par l’appareil et dérivés de la non observation des instructions reprises dans ce manuel.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/ 96/CE concernant les Déchets d’Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l’environnement et la santé de l’homme.

sur le produit ou son Le symbole emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l’appareil dans les règles de l’art, nous préservons l’environnement et notre sécurité, s’assurant ainsi que les déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l’achat.

Généralités • La hotte est livrée en version évacuation mais peut, grâce à l’emploi d’un filtre à charbon actif (en option), être utilisée en version recyclage.

• Pour cela, il faudra vous procurer le filtre à charbon actif d’origine (voir Accessoires).

Version évacuation extérieure Dessus

Anneau de raccord • L’air est rejeté à l’air libre par un conduit raccordé sur le tuyau d’évacuation. • Pour obtenir des performances optimales lors de l’aspiration, le tuyau d’évacuation doit avoir un diamètre équivalent à celui de l’ouverture d’évacuation.

• L’air est filtré par un filtre à charbon (en option) et renvoyé dans la pièce. • En version recyclage utilisez le filtre à charbon actif d’origine (voir Accessoires) que vous pourrez vous procurer en option auprès de votre magasin vendeur.

Utilisation de la hotte • La hotte aspirante est équipée de vitesse réglable. Il est conseillé de mettre en marche la hotte quelques minutes avant le début de la cuisson et de la laisser fonctionner env. une quinzaine de minutes après la cuisson afin d’éliminer toutes les odeurs. Le bandeau de commandes de la hotte aspirante se trouve sur le devant de l’appareil:

Interrupteur d’éclairage

Interrupteur du moteur / Vitesse 1

• Interrupteur d’éclairage: Cet interrupteur sert à mettre en fonctionnement ou à l’arrêt l’éclairage dont est équipé la hotte aspirante. • Interrupteur du moteur/Vitesse 1 : Cet interrupteur sert à la mise en fonctionnement du moteur. ou de la 1ère vitesse du moteur. • Vitesse 2 : Cet interrupteur sert à la mise en fonctionnement de la 2ème vitesse du moteur. • Vitesse 3 : Cet interrupteur sert à la mise en fonctionnement de la 3ème vitesse du moteur.

Entretien Attention! Veillez a débrancher la hotte du réseau electrique avant toute intervention sur celle- ci.

Filtre à graisse métallique • Le filtre à graisse métallique a pour but de piéger les particules de graisse produites durant la cuisson des aliments et est utilisé aussi bien durant le fonctionnement en version évacuation qu’en version recyclage. Le filtre à graisse métallique doit être extrait toutes les 4 semaines et lavé soit à la main, soit dans un lave-vaisselle. Ouverture du filtre à graisse métallique

• Actionnez la poignée à ressort et décrochez le filtre vers le bas.

Nettoyage à la main • Laissez tremper la cassette du filtre à graisse métallique durant env. 1 heure dans de l’eau chaude avec un détergent doux puis rincez à l’eau chaude. Remettez en place la cassette soigneusement séchée. Lave-vaisselle • Placez la cassette du filtre à graisse métallique dans le lave-vaisselle. Vérifiez que la rotation du bras de lavage du lave vaisselle ne puisse pas être gêné par le filtre à graisse. Lavez avec un programme pour vaisselle très sale et une température d’au moins 65°C. Recommencez éventuellement l’opération. Remettez en place la cassette après séchage. • IMPORTANT! Il se peut qu’il y ait quelques modifications de la teinte de la cassette du filtre à graisse métallique lors du passage dans le lave-vaisselle, modifications qui n’ont aucune influence sur le fonctionnement de la cassette. • Nettoyez l’intérieur du logement de la cassette avec de l’eau chaude contenant du détergent (n’employez jamais de détergents corrosifs ou de brosses à récurer!).

Filtre à charbon • Le filtre à charbon doit être mis en place lorsque la hotte est utilisée en version recyclage. • Pour cela, il faudra utiliser le filtre à charbon actif d’origine (voir Accessoires). • Nettoyage/remplacement du filtre à charbon A la différence d’autres filtres de même type, le filtre à charbon LONG LIFE peut être nettoyé et réutilisé. Le filtre doit être nettoyé tous les deux mois en utilisation normale (en considérant une utilisation moyenne de 2,5 heures par jour). Il est recommandé de nettoyer le filtre dans un lave-vaisselle, à la température maximum. Utiliser un détergent normal. Aucun ustensile ménager ne doit être présent dans le lave-vaisselle lors du nettoyage du filtre, afin d’éviter tout dépôt de particules d’aliments qui risqueraient de causer ultérieurement de mauvaises odeurs. Pour réactiver le charbon, il suffit de mettre le filtre à sécher au four. Régler le four sur chaleur normale, à une température de 100°C, et y laisser le filtre pendant 10 minutes. Le filtre doit être changé au bout de trois ans environ, car il a alors perdu une bonne partie de sa capacité de rétention des odeurs.

Montage Enlevez les filtres à graisse. Enlevez le châssis i qui soutient le filtre h en tournant de 90° les boutons (g) qui le fixent à la hotte. Introduisez le coussinet de charbon actif à l’intérieur du châssis et remontez le tout à sa place. Tournez le filtre à charbon dans le sens des aiguilles d’une montre pour le bloquer en position. Remontez les filtres à graisse.

On peut également utiliser un filtre à charbon traditionnel (Type 15), ni lavable ni régénérable, qui doit être changé tous les 3 ou 4 mois. Châssis tapis du filtre à charbon sont soudés ensemble, le châssis éventuellement fourni avec la hotte ne doit donc pas être utilisé. Si vous souhaitez utiliser ce filtre, introduisez-le dans son logement et fermez-le on tournant les 2 boutons. • Pour le démontage, procédez dans l’ordre inverse. • Lors de la commande d’un filtre de rechange, veuillez préciser la désignation du modèle et la référence du produit. Ces données sont indiquées sur la plaque signalétique à l’intérieur de l’appareil. • Vous pouvez commander le filtre à charbon auprès de votre magasin vendeur.

Attention • Il y a risque d’incendie si vous ne respectez pas les instructions concernant le nettoyage de l’appareil et le remplacement ou le nettoyage du filtre. • La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d’un endommagement du moteur ou d’incendie liés à un entretien négligé ou au non respect des consignes de sécurité précédemment mentionnées.

Remplacement de l´ampoule d’éclairage • Mettez la hotte hors tension. • Avant de toucher les ampoules, assurezvous qu’elles soient complètement refroidies.

• Retirez la protection de l'ampoule avec un tournevis. • Remplacez l'ampoule défectueuse par une ampoule du même type. • Remontez la protection de l'ampoule. • Si l'ampoule ne s'allume pas, vérifiez qu'elle est correctement installée avant d'appeler le Service Après-Vente.

• Attention: Débranchez l’appareil avant le nettoyage. N’introduisez pas d’objets pointus dans la grille de protection du moteur. • Nettoyez les parties extérieures avec un détergent doux. N’utilisez jamais de produits abrasifs ou caustiques, de détergents corrosifs, de brosses ou de sablons à récurer. • Nettoyez le bandeau de commandes et la grille du filtre à graisse avec un chiffon légèrement imbibé d’un détergent doux. • Nettoyer toutes les parties en plastique avec un chiffon doux humidifié avec de l’eau tiède et détergent doux. • Il est très important de respecter les intervalles de remplacement du(des) filtre(s) et de nettoyage. Le non respect peut entraîner un risque d’incendie suite à l’accumulation de graisse dans le filtre. 45

Accessoires (en option) Filtre à charbon Type 20 (LONG LIFE) Filtre à charbon Type 15

Caractéristiques techniques ZHC 6244

Hauteur (Version évacuation extérieure):

Hauteur (Version recyclage):

Branchement électrique:

220-240 V Dimensions (en cm):

Accessoires/Matériel de montage 1 clé (pour visser les vis avec tête du type TORX). 1 manchon de réduction 1 déflecteur 1 étrier de la cheminée 6 chevilles Ø 8 mm (pour les fixations au mur) 6 vis 5x45 (pour les fixations au mur) 2 rondelles 2 vis 2,9 x 6,5 (pour fixer la cheminée) 2 vis 3 x 9 (pour fixer le déflecteur).

Branchement électrique Consignes de sécurité pour l’électricien La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l’intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible. Si aucune prise n’est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage. Attention! Avant de rebrancher le circuit de la hotte à l’alimentation électrique et d’en vérifier le fonctionnement correct, contrôlez toujours que le câble d’alimentation soit monté correctement.

Avant de commencer l’installation • Vérifiez en outre qu’à proximité de la zone d’installation de la hotte (dans une zone également accessible avec la hotte déjà montée), il y a une prise électrique et qu’il est possible de se raccorder à un dispositif d’évacuation de fumées vers l’extérieur (uniquement Version aspirante). • Attention! Ne mettez pas l’appareil sous tension tant que son installation n’est pas complètement terminée. • Installez la boîte électronique à l’aide de 2 vis (a-b-c).

Installation de la hotte • Enlevez la grille d’aspiration. • A l’aide d’un crayon, réaliser une ligne sur la paroi, jusqu’au plafond, correspondant à la ligne médiane, ce qui facilitera les opérations d’installation.

• Forer comme indiqué sur le gabarit, insérer les chevilles au mur et visser les 2 vis dans les trous supérieurs en laissant un espace entre la tête de la vis et le mur d’environ 1cm.

• Appliquer le gabarit de perçage au mur: la ligne verticale médiane imprimée sur le gabarit de perçage devra correspondre à la ligne médiane dessinée sur le mur, en outre, le bord inférieur du gabarit de perçage devra correspondre au bord inférieur de la hotte.

Remarque: Réaliser toujours tous les trous indiqués sur le gabarit: les 2 supérieurs servent pour accrocher la hotte tandis que les trous inférieurs (généralement 2 latéraux) servent pour la fixation définitive et de sécurité. • Appliquer l’étrier de support cheminées à la paroi adhérant au plafond, utiliser l’étrier de support cheminées comme gabarit de perçage (si présente, la petite fente sur le support doit correspondre avec la ligne précédemment tracée sur le mur) et marquer 2 trous avec le crayon, réaliser les trous, insérer 2 chevilles.

• Fixer l’étrier de support cheminées à la paroi à l’aide de 2 vis.

• Réaliser le raccordement d’un tuyau (tuyau et joints de fixation non fournis, à acheter séparément) pour l’évacuation des fumées à l’anneau de raccordement placé au-dessus de l’unité moteur d’aspiration. L’autre extrémité du tube devra être reliée à un dispositif d’évacuation des fumées vers l’extérieur en cas d’utilisation de la hotte en version aspirante.

• Accrocher la hotte aux 2 vis supérieures. • Introduire et visser dans les trous inférieurs les vis (et rondelles!) pour la fixation définitive (OBLIGATOIRE!!) ensuite, après avoir vérifié l’horizontalité de la hotte, VISSER FERMEMENT TOUTES LES VIS inférieures et supérieures. Dans le cas où l’on souhaiterait utiliser la hotte en version recyclage, fixer alors à l’étrier de support le déflecteur et relier l’autre extrémité du tuyau à l’anneau de raccordement placé sur le déflecteur.

Remarque: les points de fixation inférieurs sont visibles en enlevant les filtres antigraisse et se trouvent sur les côtés de la hotte. 50

• Effectuer le raccordement électrique. • Faire glisser la partie inférieure de la cheminée en couverture complète du groupe d’aspiration jusqu’à l’insérer à l’endroit prévu au-dessus de la hotte. • fixer la partie supérieure de la cheminéeaudessus à l’aide de 2 vis à l’étrier de support cheminées.

• Fixer la grille d’aspiration.
