XWDA 751480X W, XWDA751480XW, XWDA751480XW - Lave-linge séchant INDESIT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge séchant
Capacité de lavage	7 kg
Capacité de séchage	5 kg
Vitesse d'essorage	1400 tours/minute
Classe énergétique	B
Dimensions approximatives	85 x 60 x 54 cm
Poids	70 kg
Alimentation électrique	230 V
Consommation d'eau	44 L par cycle
Fonctions principales	Programmes de lavage variés, séchage, départ différé
Entretien et nettoyage	Nettoyage du filtre à peluches, nettoyage du tambour
Pièces détachées et réparabilité	Accessibilité des pièces pour réparation, disponibilité des pièces de rechange
Sécurité	Protection contre les surcharges, verrouillage de sécurité pour enfants
Compatibilités	Compatible avec divers détergents et assouplissants

FOIRE AUX QUESTIONS - XWDA 751480X W, XWDA751480XW, XWDA751480XW INDESIT

Comment démarrer le programme de lavage?

Pour démarrer le programme de lavage, sélectionnez le programme souhaité à l'aide du bouton de sélection, puis appuyez sur le bouton 'Démarrer/Pause'.

Que faire si l'appareil ne s'allume pas?

Vérifiez si l'appareil est bien branché sur une prise de courant fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Pourquoi la machine ne vidange-t-elle pas l'eau?

Vérifiez si le filtre de vidange est obstrué ou si le tuyau de vidange est plié. Nettoyez le filtre si nécessaire.

Comment nettoyer le filtre de la machine?

Pour nettoyer le filtre, ouvrez le panneau d'accès, retirez le filtre et rincez-le sous l'eau courante jusqu'à ce qu'il soit propre.

Que faire si le tambour ne tourne pas?

Vérifiez si la porte est correctement fermée et si le programme sélectionné permet au tambour de tourner. Si le problème persiste, contactez un technicien.

Comment régler la température de lavage?

Utilisez le bouton de sélection de température pour choisir la température souhaitée avant de démarrer le programme.

Pourquoi l'appareil fait-il des bruits étranges?

Des bruits inhabituels peuvent être causés par des objets coincés dans le tambour ou des défauts mécaniques. Vérifiez le tambour et contactez un professionnel si nécessaire.

Comment ajouter du linge en cours de cycle?

Appuyez sur le bouton 'Pause', attendez que le tambour s'arrête complètement, puis ouvrez la porte pour ajouter du linge. Appuyez à nouveau sur 'Démarrer/Pause' pour continuer.

Quelle est la capacité de lavage de cette machine?

La capacité de lavage de l'INDESIT XWDA 751480X W est de 7 kg.

Comment utiliser le programme de séchage?

Sélectionnez le programme de séchage souhaité à l'aide du bouton de sélection, puis appuyez sur 'Démarrer/Pause' pour lancer le cycle.

MODE D'EMPLOI XWDA 751480X W, XWDA751480XW, XWDA751480XW INDESIT

! Ce symbole vous rappelle de dire ce mode d'emploi.

FR

Sommaire

Installation, 2-3

Déballage et mise à niveau

Raccordements eau et électricité

Premier cycle de lavage

\section*{Caracteristiques techniques}

Coupure de l'arrivée d'eau et du courant

Nettoyage du lavante-sechante

Nettoyage du tiroir à produits lessiviels

Entretien du hublot et du tambour

Nettoyage de la pompe

Contrôle du tuyau d'arrivée de l'eau

XWDA 751480

Précautions et conseils, 5

Sécurité générale

Système d'équilibrage de la charge

Mise au rebut

Description du lavante-sechante et demarrage d'un programme, 6-7

Bandeau de commandes

Voyants

Démarage d'un programme

Programmes, 8

Push&Wash+Dry

Tableau des programmes

Personnalisations, 9

Sélection de la température

Sélectionner le séchage

Options de lavage

Produits lessiviels et linge, 10

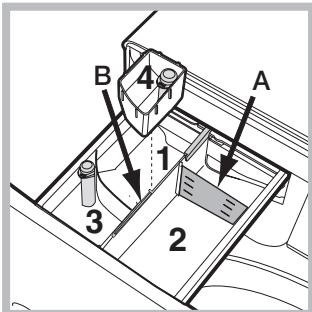

Tiroir à produits lessiviels

Cycle blanchissage

Triage du linge

Linge ou vêtements particuliers

Anomalies et remèdes, 11

Assistance, 12

INDESIT

! Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu'il suive toujours le lavante-sechante pour que son nouveau contrôle soit informé sur son mode de optionnement et puisse profiter des consels correspondants.
! Lire attentivement les instructions: elles fournissant des conseils importants sur l'installation, l'utilisation et la sécurité de l'appareil.

Déballage et mise à niveau

Déballage

1. Déballer le lavante-sechante.
2. Contrôler que le lavante-sechante n'a pas été endommagé pendant le transport. S'il est abîmé, ne pas le raccorder et contacter le vendeur.

1. Enlever les 4 vis de protection servant au transport, le caoutchouc et la cale, placés dans la partie arrêtée (voir figure).

2. Boucher les trouss à l'aide des bouchons plastique fournis.

3. Conserver toutes ces pieces: il faudra les remonter en cas de transport du lavanteséchante.

! Les pieces d'emballage ne sont pas des jouets pour enfants.

Mise à niveau

1. Installer le lavante-sechante sur un sol plat et rigide, sans l'appuyer contre des murs, des meubles ou autre.

1. Si le sol n'est pas parfaitement horizontal, visser ou dévisser les pieds de réglage avant (voir figure) pour niverer l'appareil; son angle d'inclinaison, mesure sur le plan de travail, ne doit pas dépasser 2^ .

Une bonne mise à niveau garantit la stabilité de l'appareil et évite qu'il y ait des vibrations, du bruit et des déplacements en cours de optionnement. Si la machine est posée sur de la moquette ou un tapis, régler les pieds de manière à ce qu'il y ait suffisamment d'espace pour assurer une bonne ventilation.

Raccordements eau et électricité

Raccordement du tuyau d'arrivée de l'eau

1. Reliez le tuyau d'alimentation en le vissant à un robinet d'eau froide à embout filtré 3/4 gaz (voir figure). Faire couler l'eau jusqu'à ce qu'elle soit limpide et sans impuretés avant de raccorder.

1. Raccorder le tuyau d'arrivée de l'eau au lavante-sechante en le vissant à la prise d'eau prévue, dans la partie arrrière en haut à droite (voir figure).

2. Attention à ce que le tuyau ne soit pas pié ou écrasé.
   ! La pression de l'eau doit être comprise entre les valeurs indiquées dans le tableau des Caracteristiques techniques (voir page ci-contre).
   ! Si la longueur du tuyau d'alimentation ne suffit pas, s'adresser à un magasin spécialisé ou à un technicien agréé.
   ! N'utiliser que des tuyaux neufs.
   ! Utiliser ceux qui sont fournis avec l'appareil.

Raccordement du tuyau de vidange

Raccorder le tuyau d'évacuation, sans le plier, à un conduit d'évacuation ou à une évacuation murale placés à une distance du sol comprise entre 65 et 100 cm ;

ou bien l'accrocher à un évier ou à une baignoire, dans ce cas, fixer le support en plastique fourni avec l'appareil au robinet (voir figure). L'extrémité libre du tuyau d'évacuation ne doit pas être plongée dans l'eau.

! L'utilisation d'un tuyau de rallonge est absolument déconseillée mais si on ne peut faire autrement, il faut absolument qu'il ait le même diamètre que le tuyau original et sa longueur ne doit pas dépasser 150 cm.

Raccordement électrique

Avant de brancher la fiche dans la prise de courant, s'assurer que :

• la prise est bien reliée à la terre et est conforme aux réglementations en vigueur;
• la prise est bien apte à supporter la puissance maximale de l'appareil indiquée dans le tableau des Caracteristiques techniques (voir ci-contre);
• la tension d'alimentation est bien comprise entre les valeurs figurant dans le tableau des Caracteristiques techniques (voir ci-contre);
• la prise est bien compatible avec la fiche du lavante-sechante. Autrement, replacer la prise ou la fiche.
  ! Le lavante-sechante ne doit pas être installé dehors, même à l'abri, car il est très dangereux de le laisser exposé à la pluie et aux orages.
  !Après installation du lavante-sechante, la prise de courant doit être facilement accessible.
  ! N'utiliser ni rallonges ni prises multiples.
  ! Le cable ne doit être ni plié ni trop écrase.
  ! Le cable d'alimentation ne doit être remplaçé que par des techniciens agréés.

Attention! Nous déclinons toute responsabilité en cas de non-respect des normes enumeratedes ci-dessus.

Premier cycle de lavage

Avant la première mise en service de l'appareil, effectuer un cycle de lavage avec un produit lessiviel mais sans linge et selectionner le programme «AUTO NETTOYANT» (voir “Nettovoyage du lavante-sechante").

Caractéristiques techniques
Modèle	XWDA 751480
Dimensions	largeur 59,5 cm hauteur 85 cm profondeur 54 cm
Capacité	de 1 à 7 kg pour le lavage de 1 à 5 kg pour le séchage
Raccorde-ments élec-triques	Voir la plaque signalétique appliquée sur la machine
Raccor-dements hydrauli-ques	pression maximale 1 MPa (10 bar) pression minimale 0,05 MPa (0,5 bar) capacité du tambour 52 litres
Vitesse d'essorage	jusqu'à 1400 tours minute
Programmes de contrôle selon la norme EN 50229	lavage: programme 8; temperature 60°C; effectué avec une charge de 7 kg. séchage: pour le séchage de la charge de linge réduite (2kg), sélectionner le niveau de séchage “♂”, le linge doit comprendre : 2 draps, 1 taie d'oreiller et 2 servietes deatoire ; pour le séchage de la charge de linge restante, sélectionner le niveau de séchage “♀”.
CE	Cet apparil est conforme aux Directives Communautaires suivantes: - 2004/108/CE (Compatible t'électromagnétique) - 2012/19/EU - 2006/95/CE (Basse Tension)

Coupure de l'arrivée d'eau et du courant

• Fermer le robinet de l'eau après chaque lavage. Cela réduit l'usure de l'installation hydraulique du lavante-sechante et évite tout danger de fuites.
• Débrancher la fiche de la prise de courant lors de tout nettoyage du lavante-sechante et pendant tous les travaux d'entretien.

Nettoyage du lavante-sechante

• Pour nettoyer l'extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d'eau tiède et de savon. N'utiliser ni solvants ni abrasifs.
• Ce lavante-sechante est équipé d'un programme «AUTO NETTOYANT» des parties internes qui doit être effectué tambour complètement vide. La lessive (dans une quantité égale à 10% de cette conseillée pour du linge peu sale) ou les additifs spéciaux pour le nettoyage du lavante-sechante, pourront être utilisés comme adjuvants dans le programme de lavage. Il est conseilé d'effectuer le programme de nettoyage tous les 40 cycles de lavage.

Pour activer le programme, appuyer simultanément sur les touches A et B pendant 5 secondes (voir figure). Le programme démarrera automatiquement et durera environ 70 minutes. Pour stopper le cycle, appuyer sur la touche MARCHE/PAUSE.

Nettoyage du tiroir à produits les-siviels

Pourvoir le tiroir, appuyer sur le levier (1) et tirer vers soi (2) (voir figure).

Le laver à l'eau courante; effectuer cette opération assez souvent.

Entretien du hublot et du tambour

• Il faut toujours laisser le hublot entrouvert pour éviter la formation de mauvaise odeurs.

Nettoyage de la pompe

Le lavante-sechante est équipé d'une pompe autonettoyante qui n'exige aucune opération d'entretien. Il peut toutefois arrivier que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

S'assurer que le cycle de lavage est bien terminé et débrancher la fiche.

Pour acceder à cette préchambre :

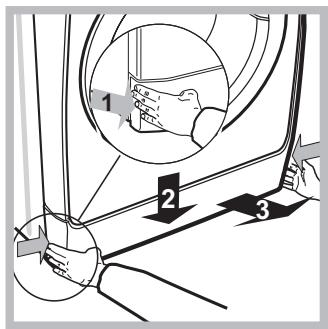

1. retirer le panneau situé à l'avant du lavante-sechante en appuyant vers le centre. Appuyer ensuite vers le bas de chaque côté et l'extraire (voir figures).

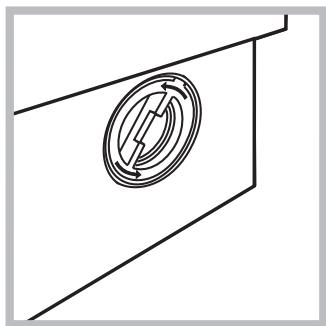

1. dévisser le couvercle en le tournant dans le sens inverse des aiguilles d'une montre (voir figure): il est normal qu'un peu d'eau s'écoule;

2. nettoyer soigneusement l'intérieur;

3. revisisser le couvercle;
4. remonter le panneau en veillant à bien enfilier les crochets dans les fentes prévues avant de le pousser contre l'appareil.

Contrôle du tuyau d'arrivée de l'eau

Contrôler le tuyau d'alimentation au moins une fois par an. Procéder à son remplacement en cas de craquèlements et de fissures : car les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

! N'utiliser que des tuyaux neufs.

! Ce lavante-sechante a eté concu et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les dire attentivement.

Sécurité générale

• Cét apparéil est donc pour un usage domestique.
• Cet apparéil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentalles sont réduites ou qui ne disposent pas des connaissances ou de l'expérience nécessaires, à moins qu'elles n'aient été formées et encadrées pour l'utilisation de cet apparéil par une personne responsable de leur sécurité. Surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l' apparéil.

• Ne pasmettre sécher du linge non lavé.

• Le linge contaminé avec des substances telles que de l'huile de cuisson, de l'acétone, de l'alcool, de l'essence, du kérosène, des détachants, de l'essence de térébenthine, de la cire et des substances pour l'enlever, doit être lavé à l'eau chaude avec une dose supplémentaire de lessive avant d'être introduit dans le sèche-linge.

• Des objets en mousse expansée (mousse de latex), des bonnets de douche, des textiles imperméables, des articles doublés de caoutchouc et des vêtements ou des coussins ayant des parties en mousse de latex ne doivent pas être séchés en seche-linge.
• En cas d'utilisation d'assouplissants ou de tout autre produit similaire, se conformer aux instructions du fabricant.
• La partie finale d'un cycle du sèche-linge se produit sans chaleur (cycle de refroidissement) pour éviter tout endommagement du linge.

ATTENTION: Ne jamais arrêté le séche-linge avant la fin du programme de séchage. Dans ce cas, sortir immédiatement tout le linge et l'étendre pour le faire refroidirrapidement.

• Ne jamais toucher l'appareil si I'on est pieds nus et si les mains sont mouillées ou humides.
• Ne jamais tirer sur le cable pour débrancher la fiche de la prise de courant.
• Ne pas ouvrir le tiroir à produits lessiviels si la machine est branchée.
• Ne pas toucher à l'eau de vidange, elle peut atteindre des températures très élevées.
• Ne pas forcer pour ouvrir le hublot: le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s'endommager.
• En cas de panne, éviter à tout prix d'acceder aux mécanismes internes pour tenter une réparation.
• Veiller à ce que les enfants ne s'approchant pas de l'ap-.
  pareil pendant son optionnement.
• Pendant le lavage, le hublot a tendance à se réchauffer.

• Deux ou trois personnes sont nécessaires pour déplacer l'appareil avec toutes les précautions nécessaires. Ne jamais le déplacer tout seul car il est très lourd.

• Avant d'introduire le linge, s'assurer que le tambour est bien vide.

• Pendant le séchage, le hublot a tendance à chauffer.
• Ne mettez pas à secher du linge lavé avec des solvants inflammables (trichloréthylène par ex.).
• Ne mettez pas à sécher du caoutchouc-mousse ou des élastomères du même genre.
• Vérifie qu'au cours du séchage, le robinet de l'eau soit bien ouvert.

Système d'équilibrage de la charge

Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lavante-sechante fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n'est toujours pas correctement équilibrée, l'appa-reil procédé à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excess-sif, le lavante-sechante préfére procédé à la répartition du linge只想 qu'à son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pièces de linge.

Mise au rebut

• Mise au rebut du matériel d'emballage: se conformer aux réglementations locales de manière à ce que les emballages puissant être recyclés.
• La Directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques, exige que les-appareils menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les-appareils usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur viel apparéil.

Description du lavante-sechante et démarrage d'un programme

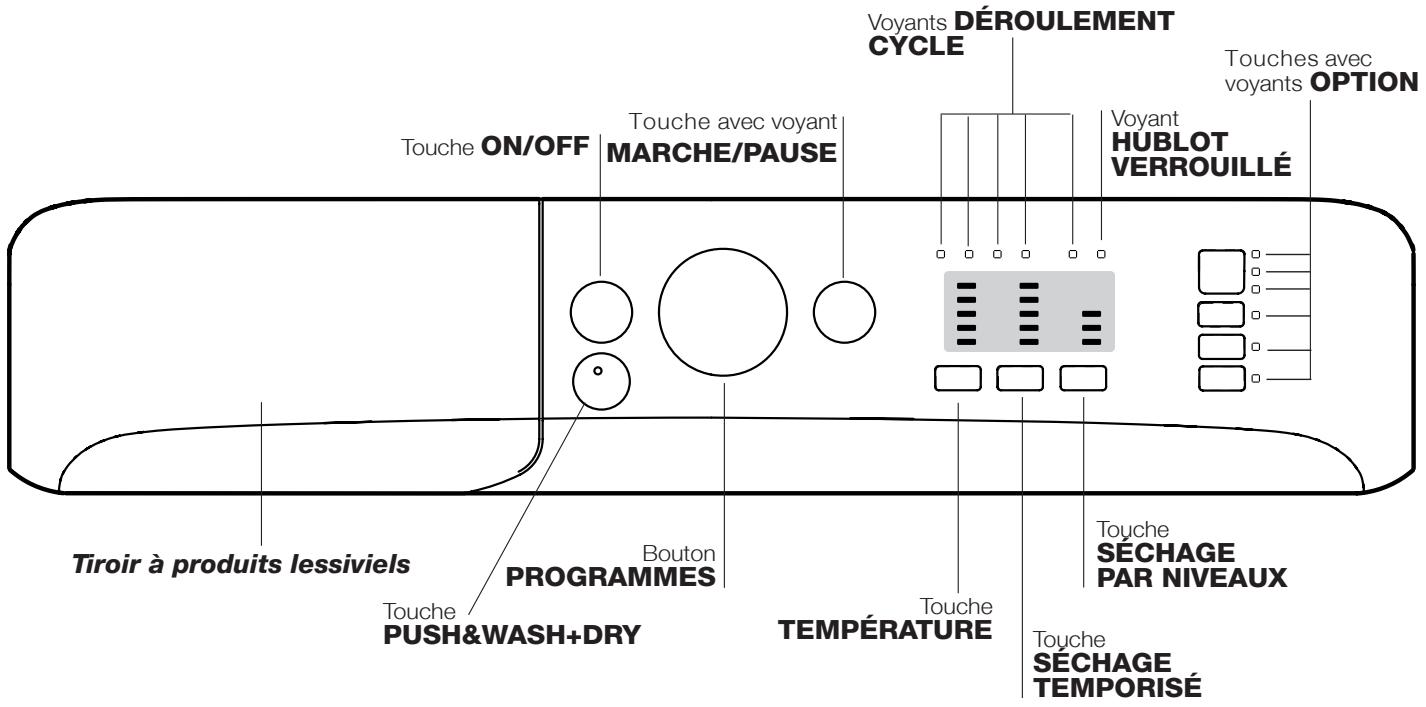

Bandeau de commandes

Tiroir à produits lessiviels: pour charger les produits lessiviels et les additives (voir "Produits lessiviels et linge").

Touche ON/OFF: pour allumer ou éteindre le lavantessechante.

Touche PUSH&WASH+DRY: (voir "Programmes").

Bouton PROGRAMMES: pour selectionner les programmes. Pendant le programme, le bouton ne tournera pas.

Touches avec voyants OPTION: pour sélectionner les options disponibles. Levoyant correspondant à la option sélectionnée restera allumé.

Touché TEMPERATURE: pour sélectionner la température ou un lavage à froid (voir "Personnalisations").

Touché SÉCHAGE TEMPORISÉ : appuyer pour sélectionner le temps de sechage youlu ; le temps de sechage sélectionné est indiqué par les voyants situés au-dessus .

Touché SÉCHAGE PAR NIVEAUX : appuyer pour sélectionner les niveaux de séchage voulu ; le niveau de séchage sélectionné est indiqué par les voyants situés au-dessus.

Voyants DÉROULEMENT CYCLE: pour suivre le stade d'avancement du programme de lavage.

Levoyant allumé indique la phase de lavage en cours.

Voyant HUBLOT VERROUILLE: indique si la porte est verrouillée (voir page ci-contre).

Touche avec voyant MARCHE/PAUSE: pour démarrer les programmes ou les interrompre momentarily. N.B.: pour effectuer une pause du lavage en cours, appuyer sur cette touche, le voyageant correspondant se mettra à clignoter en orange tandis que celui de la phase en cours restera allumé fixe. Si le voyageant HUBLOT VERROUILLE est étéeint, on peut ouvrir la porte (3 minutes environ). Pour faire redémarrer le lavage exactement de l'endroit où il a été interrompu, appuyer une nouvelle fois sur la touche.

Stand-by

Ce lavante-sechante, conformément aux nouvelles normes en vigueur dans le domaine de l'économie d'énergie, est équipée d'un système d'extinction automatique (veille) activé après 30 minutes environ d'inutilisation. Appuyez brièvement sur la touche ON/OFF et attendre que la machine soit réactivée.

Consommation en off-mode : 0,5 W

Consummation en Left-on : 8 W

Voyants

Les voyants fournissent des informations importantes. Voilà ce qu'ils signalement:

Voyants phase en cours

Une fois que le cycle de lavage sélectionné a démarré, les voyants s'allument progressivement pour indiquer son stade d'avancement:

Lavage

Rinçage

Essorage/Vidange

Sechage

Fin de Lavage

FIN

Touches options et voyants correspondants

La sélection d'une option entraîne l'allumage duvoyant correspondant.

Si la option sélectionnée est incompatible avec le programme sélectionné, levoyant correspondant se met à clignoter et la option n'est pas activée.

Si la fonction selectionnelle est incompatible avec une autre précédemment selectionnelle, le voyant correspondant se met à clignoter, un signal sonore (3 bips) retentit et seule la deuxieme fonction est activée, le voyant de l'option activée s'allume.

Démarrage d'un programme

Programmation rapide

3. FERMER LE HUBLOT.

1. CHARGER LE LINGE. Ouvrir la porte hublot. Charger le linge en faisant attention à ne pas dépasser la quantité indiquée dans le tableau des programmes de la page suivante.
2. DOSER LE PRODUIT LESSIVIEL. Sortir le tiroir et placer le produit lessiviel dans les bacs correspondants comme indiqué au paragraphe "Produits lessiviels et linge".
3. Appuyer sur la touche « PUSH&WASH+DRY » pour lancer le programme.

Programmation traditionnelle

1. Allumer le lavante-sechante en appuyant sur la touche ON/OFF. Tous les voyants s'allumeront pendant quelques secondes, ne resteront ensuite allumés que les voyants correspondant aux sélections du programme en cours et levoyant MARCHE/PAUSE se mettra à clignoter.
2. Charger le linge et fermer le hublot.
3. Sélectionner à l'aide du bouton PROGRAMMES le programme désiré.

Voyant hublot verrouillé

Levoyant allumé indique que le hublot est verrouillé pour en empêcher l'ouverture. Attendre que le voyant cette de clignoter avant d'ouvrir la porte (3 minutes environ).

Pour ouvrir le hublot tandis qu'un cycle est en cours, appuyer sur la touche MARCHE/PAUSE; si levant HUBLOT VERROUILLE est eteint, on peut ouvrir le hublot.

1. Sélectionner la température de lavage (voir "Personnalisations").
2. Sélectionner le séchage si nécessaire (voir "Personnalisations").
3. Verser les produits lessiviels et les additifs (voir "Produits lessiviels et linge").
4. Sélectionner les options désirées.
5. Appuyer sur la touche MARCHE/PAUSE pour démarrer le programme, le voyant correspondant vert restera allumé en fixe. Pour annuler le cycle sélectionné, appuyer sur la touche MARCHE/PAUSE pour placer l'appareil en pause et désir un nouveau cycle.
6. A la fin du programme, levoyant FIN s'allume. Quand le voyant HUBLOT VERROUILLE s'eteint, on peut ouvrir le hublot (3 minutes environ). Sortir le linge et laisser le hublot entrouvert pour faire secher le tambour.

Eteindre le lavante-sechante en appuyant sur la touche ON/OFF.

Push&Wash+Dry

Cette fonction permet de lancer un cycle de lavage et de séchage automatique même si la machine est étée sans qu'il faill le préalablement appuyer sur la touche ON/OFF ou, après allumage de la machine, sans avoir besoin d'activer aucune autre touche et/ou bouton (autrement le programme Push&Wash+Dry sera désactivé). Pour lancer le cycle Push&Wash+Dry appuyer 2 secondes de suite sur la touche. L'allumage du voyant signale que le cycle est lancé. Ce cycle de lavage et de séchage est idéal pour le coton et les synthétiques grâce à une température de lavage de 30^ et à une vitesse maximale d'essorage de 1000 tours/minute. Pendant le séchage, la température maximaile atteinte est d'environ 60^ . L'humidité résiduelle à la fin du programme est au niveau "a". Charge maximalie préconisée 2,5 kg. (Durée cycle 210').

Comment fonctionne-t-il?

1. Charger le linge (linge en coton et/ou synthétiques) et fermer le hublot.
2. Verser le produit lessiviel et/ou les additifs.
3. Lancer le programme en appuyant pendant 2 secondes de suite sur la touche Push&Wash+Dry. Levoyant correspondant s'allume en vert et le hublot est verrouillé (symbole Hublot verrouillé allumé).

N.B.: Le démarrage du lavage à l'aide de la touche Push&Wash+Dray active un cycle automatique de lavage et de séchage, conseilé pour le coton et pour les synthétiques qui ne peut pas être personnelisé.

1. Le programme automatique peut être utilisé uniquement pour le lavage en excluant le séchage. ÀpRES avoir appuyé sur la touche Push&Wash+Dry, appuyer sur la touche de séchage -, l'icone de séchage du niveau " 3" s'éteint. En cas de lavage seulement, la charge maximale est de 3,5 kg (Durée cycle 50'). Une personnalisation plus poussée du programme n'est pas possible.

Pour ouvrir la porte tandis que le cycle automatique est en cours, appuyer sur la touche MARCHE/PAUSE ; si le symbole Hublot verrouillé est eteint, on peut ouvrir le hublot mais uniquement pendant la phase de lavage. Pour faire redemarrer le programme exactement à l'endetrot de l'arrêt, appuyer une nouvelle fois sur la touche MARCHE/PAUSE.

1. A la fin du programme, le voyant FIN s'allume.

Tableau des programmes

Programmes	Description du Programme	Temp. max. (°C)	Vitesse maxi(tours minute)	Séchage	Charge maximalede séchage (Kg)	Produit lessiviel etadditifs				Charge maximalede lavage (Kg)	Durée du cyclede lavage
						Préavage	Lavage	Adouciess	Blanchi-ment
Spéciaux
1	Sportswear	30°	600	●	3	-	●	●	-	3,5	55'
2	Foncé	30°	800	●	2,5	-	●	●	-	4	70'
3	Anti-odeur (Coton)	60°	1000	●	3,5	-	●	●	-	3,5	110'
3	Anti-odeur (Synthétiques)	40°	1000	●	3	-	●	●	-	3,5	100'
4	Délicats	30°	0	●	1	-	●	●	-	1	80'
5	Laine: pour laine, cachemire, etc.	40°	800	●	1,5	-	●	●	-	1,5	70'
6	Rapide 30'	30°	800	●	3	-	●	●	-	3	30'
Standard
7	Coton 90°+P: blancs extrémement sales.	90°	1400	●	5	●	●	●	-	7	170'
8	Coton Standard 60° (1): blancs et couleurs résistantes très sales.	60°(Max. 90°)	1400	●	5	-	●	●	-	7	170'
9	Synthétiques: couleurs résistantes très sales.	60°	800	●	3	-	●	●	-	3,5	110'
10	Couleurs (2)	40°	1400	●	5	-	●	●	-	7	100'
11	Eco Coton 20°: blancs et couleurs résistantes peu sales.	20°	1400	●	5	-	●	●	-	7	170'
12	Eco Synthétiques	20°	800	●	5	-	●	●	-	7	120'
Automatique
13	Lavege&Séchage 45'	30°	1400	●	1	-	●	●	-	1	45'
14	Rafraîchéusement	-	-	●	1,5	-	-	-	-	-	30'
Parziali
Rinçage/Blanchiment		-	1400	●	5	-	-	●	●	7	50'
Essorage + Vidange		-	1400	●	5	-	-	-	-	7	10'

La durée du cycle indiquée sur l'écran ou dans la notice représentée une estimation calculée dans des conditions standard. Le temps effectif peut varier en fonction de nombreux facteurs tels que: température et pression de l'eau en entrée, température ambiente, quantité de lessive, quantité et type de charge, équilibrage de la charge, options supplémentaires sélectionnées.
Pour tous les instituts qui effectuent ces tests :
1) Programme de contrôle selon la norme EN 50229 : selectionner le programme 8 à 60^ .
2) Programme coton long : sélectionner le programme 10 et une température de 40^ .

Sélection de la température

Appuyer sur la touche TEMPERATURE pour selectionner la tempereature de lavage (voir Tableau des programmes).

La température peut être abaisée jusqu'à lavage à froid (3). La machine interdira automatiquement toute sélection d'une température supérieure à la température maximale prévue pour chaque programme.

! Exception: lors de la seLECTION du programme 8 la température peut être augmentée jusqu'à 90^

Sélectionner le séchage

Deux types de séchage sont prévus, temporisé et par niveaux.

La touche SECHAGE TEMPORISE :permet de selectionner la durée de sechage désirée: 40' - 90' - 120' - 150' - 180'.Une première pression de la touche selectionne le temps minimum autorisé pour le programme selectionné.
Quand la machine a commenced la phase de sechage, une autre pression sur la touche SECHAGE TEMPORISE permit de réduire la durée du sechage précédemment selectionnée. Les voyants lumineux indiquent la nouvelle durée de sechage selectionnée et le temps de sechage résiduel tiendra compte du temps qui s'est déjà écoulé entre-temps.

La touche SECHAGE PAR NIVEAUX - © permutation de seLECTIONner le niveau de séchage désiré :

Prêt a ranger : conseilé pour le linge à ranger dans l'armoire sans repassage.

Sur cintre: idéal pour le linge n'exigeant pas de séchage complet.

Prêt a repasser ②: linge légèrement humide, facile à repasser.

Si, exceptionnellement, la charge de linge à laver et faire sécher dépasse la charge maximum prévue (voir tableau des programmes), procéder au lavage et une fois le programme terminé, séparer le linge dont une partie sera replacée dans le tambour. Suivre à présent les instructions pour procéder au "Sechage seulement". Procéder de même pour le linge restant. Un cycle de refroidissement est toujours prévu quand le séchage est terminé.

Remarque: si tous les voyants séchage sont éteints, l'appareil n'effectuera pas le séchage.

Sechage seulement

Appuyer sur la touche _^ pour n'effectuer que le séchage.

Après avoir sélectionné le programme youlu, compatible avec le type de linge traité, une pression sur la touche éxclut la phase de lavage et lance le séchage au niveau maximum prévu pour le programme sélectionné. Il est possible de modifier et de sélectionner le niveau ou la durée du séchage en appuyant sur les touches séchage , . (Incompatible avec les programmes 13 et 14).

Options de lavage

Les differentes options de lavage prévues par le lavante-sechante permettent d'obtenir la propriété et le blanc souhaités. Pour activer les options:

1. appuyer sur la touche correspondant à la option désirée;

2. l'allumage duvoyant correspondant signale que la option est activée.

Remarque: Le clignotement rapide duvoyant signale que la option correspondante n'est pas disponible pour le programme sélectionné.

Sport

Cette option permet de selectionner le programme le plus approprié aux vêtements et articles de sport, spécialement concu pour éliminer la salété en réserveant au moins leurs caractéristiques techniques. Les différents niveaux de l'option Sport offrent les cycles de lavage suivants:

• Chaussures de sport, un cycle concu pour laver en toute sécurité deux paires de chaussures de tennis à la fois.

N.B.: pour secher 1 paire de chaussures, il est conseilé de selectionner un temps de sechage de 120 min et de 180 min pour 2 paires.

• Habilitation sport et serviettes éponge, ce cycle permet de laver en même temps tout type d'habilitation sport ainsi que les serviettes utilisées au gymnase (Température 40^ ).

• Habilitation technique, concu pour laver tout spécialement les vêtements hydrofuges ou contenant des fibres techniques speciales comme le Gore-tex, de manière à optimiser les performances de lavage tout en Maintenant intactes le plus longtemps possible leurs propriétés techniques. Ne pas utiliser d'assouplissant pour les vêtements contenant des fibres techniques.

!Cette fonction n'est pas activable avec les programmes 2-3-4-5-6-7-8-9-10-11-12-13-14

2

En appuyant sur cette touche on réduit la vitesse de l'essorage.

! Cette fonction n'est pas activable avec les programmes 4-13-14.

Super Rincage

La selection de cette option permet d'augmenter l'efficacité du rinceage et d'éliminer totally toutte trace de dessive. Elle est très utile pour les peaux particulièrement sensibles.

! Elle n'est pas activable sur les programmes 2-4-6-13-14-

Tableau temps de Séchage (Valeurs individatifs)

Type de tissus	Type de charge	Charge Max. (kg)	Prêt a ranger	Sur Centre	Prêt a repasser
Coton	Linge de différents dimensions, serviettes éponge	5	250	210	190
Synthesiques	Draps, chemises, pyiamas, chaus-settes, etc.	3	180	130	115
Laine	Tricots, Pullovers, etc.	1,5	155	135	115

Produits lessiviels et linge

Tiroir à produits lessiviels

Un bon résultat de lavage dépend aussi d'un bon dosage de produit lessiviel : un excès de lessive ne lave pas moins, il incruste l'intérieur du lavante-sechante et pollue l'environnement.

! Ne pas utiliser de lessives pour lavage à la main, elles moussent trop.
! Utiliser des lessives en poudre pour du linge en coton blanc et en cas de prélavage et de lavages à une température supérieure à 60^ .
! Respecter les indications figurant sur le paquet de lessive.

Sortir le tiroir à produits lessiviels et verser la lessive ou l'additif comme suit.

Bac 1: Lessive prélavage (en poudre)

Avant d'introduire la dessive, s'assurer que le bac supplémentaire 4 n'est pas present.

Bac 2: Lessive lavage (en poudre ou liquide)

En cas d'utilisation de lessive

liquide, nous conseillons d'introduire le séparateur A fourni avec le lavante-sechante pour mistréminer la dose correcte. En cas d'utilisation de lessive en poudre, placer le séparateur dans le bac B.

Bac 3 : Additifs (assouplissant, etc.)

L'assouplissant ne doit pas dépasser le niveau «max» indiqué sur le pivot central.

bac supplémentaire 4 : Javel

Cycle blanchissage

Monter le bac supplémentaire 4 fourni avec l'appareil à l'intérieur du compartment 1. Au moment de verser l'eau de Javel, attention à ne pas dépasser le niveau « max » indiqué sur le pivot central. Pour effectuer un blanchissage, verser l'eau de Javel dans le bac supplémentaire 4 et selectionner le programme

! N'utiliser de l'eau de Javel que pour les tissus blancs résistants et des détachants délicats pour les couleurs, les synthétiques et la laine.

Triage du linge

• Trier correctement le linge d'après :
• le type de textile / le symbole sur l'étiquette.
• les couleurs: séparer le linge coloré du blanc.
  Vider les poches et controller les boutons.
• Ne pas dépasser les valeurs indiquées correspondant au poids de linge sec : voir "Tableau des programmes".

Combien pèse le linge ?

1 drap 400-500 g
1 taie d'oreiller 150-200 g
1 nappe 400-500 g
1 peignoir 900-1200 g
1 serviette éponge 150-250 g

Linge ou vêtements particuliers

Sportswear (programme 1) est spécialement concu pour laver des textiles propres aux vêtements de sport (suvêtements, shorts, etc.) peu sales ; pour obtenir d'excellents résultats nous recommendons de ne pas dépasser la charge maximale indiquée dans le "Tableau des programmes". Nous recommendons d'utiliser de la lessive liquide, avec une dose appropriée pour une demi-charge.

Foncé: utiliser le programme 2 pour le lavage des textiles de couleur fonçée. Ce programme est conçu pour préserver les couleurs fonçées au fil des lavages. Pour obtenir de

meilleurs résultats, nous conseillons d'utiliser de la lessive liquide spéciale textiles foncés.

En cas de sélection de la fonction de séchage, un séchage délicat protégeant les couleurs du linge aura lieu à la fin du lavage. Seul le niveau de séchage "". Charge maxi: 2,5 kg.

Anti-odeur: utiliser le programme 3 pour laver le linge et le débarrasser des mauvaises odeurs (par ex. tabac, transpiration, friture). Ce programme est conçu pour éliminer les mauvaises odeurs tout en réservant les fibres des tissus. Il est conseilé de laver à 40^ les textiles synthétiques ou les charges mixtes et à 60^ les tissus de coton résistant.

Délicats: utiliser le programme 4 pour le lavage de textiles très délicats. Il est recommendé demettre les vêtements à l'envers avant de les charger dans le lavante-sechante. Pour obtenir de nouveaux résultats, nous conseillons d'utiliser de la lessive liquide spéciale textiles délicats.

En cas de seLECTION de la fonction de séchage temporisé, un séchage particulièrement délicat aura lieu à la fin du lavage sous forme d'un brassage léger et avec un jet d'air à une température dûment contrôle.

Les temps conseillés sont :

1 kg de synthétique --> 150 min

1 kg de synthétique et coton --> 180 min

1 kg de coton --> 180 min

Le degré de séchage dépendra de la charge et de la composition du textile.

Laine: le programme de lavage « Laine » de ce lavanteséchante a été testé et approuvé par la société Woolmark. Company pour le lavage d'articles contenant de la laine classés comme « lavables à la main », à condition que le lavage soit effectué conformément aux instructions indiquées sur l'étiquette du vêtement et aux indications fournies par le fabricant de ce lavante-sechante. (M1126)

Rapide 30^ (programme 6) ce cycle est concu pour laver le linge peu sale a 30^ (laine et soie exclues) avec une charge maximale de 3kg en peu de temps : il ne dure que 30^ permettant ainsi de faire des économies de temps et d'énergie.

Couleurs: utiliser le programme 10 pour le lavage de textiles de couleur claire. Ce programme est conçu pour préserver l'éclat des couleurs au fil des lavages.

Eco Coton 20^ (programme 11) idéal pour des charges de linge sale en coton. Les bonnes performances, même à froid, comparables à celles d'un lavage à 40^ , sont assurées grâce à une action mécanique qui brasse en variant la vitesse et avec des pics répertés et rapprochés.

Eco Synthétiques (programme 12) idéal pour des charges mixtes (coton et synthétiques) moyennement sales. Les bonnes performances de lavage, même à froid, sont assurées grâce à une action mécanique qui brasse en variant la vitesse à des intervalles moyens et déterminés.

Lavage&Sechage 45': utiliser le programme 13 pour laver et secher votre linge (Coton et Synthétiques) peu sale en un rien de temps. La sélection de ce cycle permet de laver et de secher jusqu'à 1 kg de linge en à peine 45 minutes.

Pour obtenir de plusieurs résultats, utiliser une lessive liquide ; pré-traiter les cols, les poignets et les taches.

Rafraîchissement (programme 14) cycle idéal pour rafraîchir et éliminer en 30 secondes les mauvaises odeurs du linge en coton ou synthétique (max 1,5 kg), notamment l'odeur de tabac, sans phase de lavage.

Il peut arriver que le lavante-sechante ne optionne pas bien. Avant d'appler le Service de dépannage (voir "Assistance"), contrôler s'il ne s'agit pas par hasard d'un problème facile à résoudre à l'aide de la liste suivante.

Anomalies:

Le lavante-sechante ne s'allume pas.

Le cycle de lavage ne démarre pas.

Il n'y a pas d'arrivée d'eau (le voyant de la première phase de lavage clignote rapidement).

Le lavante-sechante prend I'eau et vidange continuellement.

Le lavante-sechante ne vidange pas et n'essore pas.

Le lavante-sechante vibre beaucouppendant l'essorage.

Le lavante-sechante a des fuites.

Les voyants des "Options" et le moyant MARCHE/PAUSE clignotent. Le moyant du phase de lavage et le moyant hublot bloqué restent fixes.

Il y a un excès de mousse.

PUSH&WASH+DRY ne s'active pas.

Le lavante-sechante ne sèche pas.

• La fiche n'est pas branchée dans la prise de courant ou mal branchée.
• Il y a une panne de courant.
  Le hublot n'est pas bien fermé.
• La touche ON/OFF n'a pas eté enforcée.
• La touche MARCHE/PAUSE n'a pas eté enforcée.

• Le robinet de l'eau n'est pas ouvert.

• Le tuyau d'arrivée de l'eau n'est pas raccordé au robinet.

• Let tuyau est plié.
• Le robinet de l'eau n'est pas ouvert.
• Il y a une coupure d'eau.
• La pression n'est pas suffisante.

• La touche MARCHE/PAUSE n'a pas eté enforcée.

• Le tuyau de vidange n'est pas installé à une distance du sol comprise entre 65 et 100 cm (voir "Installation").

• L'extrémité du tuyau de vidange est plongée dans l'eau (voir "Installation").
• L'évacuation murale n'a pas d'event.

Si après ces vérifications, le problème persiste, fermer le robinet de l'eau, éteindre la machine et appeler le service Assistance. Si l'appointement est situé en étage dans un immeuble, il peut y avoir des phénomènes de siphonnage qui font que le lavante-sechante prend et évacue l'eau continuellement. Pour supprimer cet inconvenient, on trouve dans le commerce des soupapes spéciales anti-siphonnage.

• Le programme ne prévoit pas de vidange: pour certains programmes, il faut la faire partir manuellement.
• Le tuyau de vidange est plié (voir "Installation").

• La conduite d'évacuation est bouchée.

• Le tambour n'a pas eté débloqué comme il faut lors de l'installation du lavante-sechante (voir "Installation").

• Le lavante-sechante n'est pas posé à plat (voir "Installation").

• Le lavante-sechante est coince entre des meubles et le mur (voir "Installation").

• Le tuyau d'arrivée de l'eau n'est pas bien visse (voir "Installation").

• Le tiroir à produits lessiviels est bouché (pour le nettoyer voir "Entretien et soin").

• Le tuyau de vidange n'est pas bien fixé (voir "Installation").

• Eteindre l'appareil et débrancher la fiche de la prise de courant, attendre 1 minute environ avant de rallumer.

Si I'anomalie persiste, appeler le service d'assistance.

• Le produit de lavage utilisé n'est pas une lessive spéciale machine (il faut qu'il y ait l'inscription "pour lavante-sechante", "main et machine", ou autresemblable).

• La quantité utilisée est excessive.

• Àprous l'allumage de la machine, une commande autre que PUSH&WASH+DRY a été actionnée. Eteindre la machine et appuyer sur la touche PUSH&WASH+DRY.

• La fiche n'est pas branchée dans la prise de courant ou mal branchée.

• Il y a une panne de courant.
  Le hublot n'est pas bien fermé.
• Tous les voyants séchage sont éteints.

Avant d'appeler le service après-vente:

• Vérifier si on ne peut pas résoudre l'anomalie par ses propres moyens (voir "Anomalies et Remèdes");
• Remetre le programme en marche pour contrôle si l'inconvénient a disparu;
• Autrement, contacter le Centre d'Assistance technique agréé au numéro de téléphone indiqué sur le certificat de garantie.

! Ne jamais s'adresser à des techniciens non agrêés.

Communique:

• le type de panne;
• le modele de l'appareil (Mod.);
• son numéro de série (S/N).

Ces informations se trouvent sur la plaque signalétique apposée à l'arrière du lavante-sechante et à l'avant quand on ouvre la porte hublot.
