MODE D'EMPLOI XWDA 751480X W FR1 INDESIT

Mode d’emploi Lavante-séchante ! Ce symbole vous rappelle de lire ce mode d’emploi.

Sommaire Installation, 2-3 Déballage et mise à niveau Raccordements eau et électricité Premier cycle de lavage Caractéristiques techniques

Entretien et soin, 4 Coupure de l’arrivée d’eau et du courant Nettoyage du lavante-séchante Nettoyage du tiroir à produits lessiviels Entretien du hublot et du tambour Nettoyage de la pompe Contrôle du tuyau d’arrivée de l’eau

Précautions et conseils, 5 Sécurité générale Système d’équilibrage de la charge Mise au rebut

Description du lavante-séchante et démarrage d’un programme, 6-7 Bandeau de commandes Voyants Démarrage d’un programme

Programmes, 8 Push&Wash+Dry Tableau des programmes

Personnalisations, 9 Sélection de la température Sélectionner le séchage Options de lavage

Produits lessiviels et linge, 10 Tiroir à produits lessiviels Cycle blanchissage Triage du linge Linge ou vêtements particuliers

Anomalies et remèdes, 11 Assistance, 12

! Conserver ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu’il suive toujours le lavante-séchante pour que son nouveau propriétaire soit informé sur son mode de optionnement et puisse profiter des conseils correspondants. ! Lire attentivement les instructions: elles fournissent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil.

Déballage et mise à niveau Déballage 1. Déballer le lavante-séchante. 2. Contrôler que le lavante-séchante n’a pas été endommagé pendant le transport. S’il est abîmé, ne pas le raccorder et contacter le vendeur. 3. Enlever les 4 vis de protection servant au transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).

4. Boucher les trous à l’aide des bouchons plastique fournis. 5. Conserver toutes ces pièces: il faudra les remonter en cas de transport du lavanteséchante. ! Les pièces d’emballage ne sont pas des jouets pour enfants. Mise à niveau 1. Installer le lavante-séchante sur un sol plat et rigide, sans l’appuyer contre des murs, des meubles ou autre. 2. Si le sol n’est pas parfaitement horizontal, visser ou dévisser les pieds de réglage avant (voir figure) pour niveler l’appareil; son angle d’inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°.

Une bonne mise à niveau garantit la stabilité de l’appareil et évite qu’il y ait des vibrations, du bruit et des déplacements en cours de optionnement. Si la machine est posée sur de la moquette ou un tapis, régler les pieds de manière à ce qu’il y ait suffisamment d’espace pour assurer une bonne ventilation.

Raccordements eau et électricité Raccordement du tuyau d’arrivée de l’eau 1. Reliez le tuyau d’alimentation en le vissant à un robinet d’eau froide à embout fileté 3/4 gaz (voir figure). Faire couler l’eau jusqu’à ce qu’elle soit limpide et sans impuretés avant de raccorder. 2. Raccorder le tuyau d’arrivée de l’eau au lavante-séchante en le vissant à la prise d’eau prévue, dans la partie arrière en haut à droite (voir figure).

3. Attention à ce que le tuyau ne soit pas plié ou écrasé. ! La pression de l’eau doit être comprise entre les valeurs indiquées dans le tableau des Caractéristiques techniques (voir page ci-contre). ! Si la longueur du tuyau d’alimentation ne suffit pas, s’adresser à un magasin spécialisé ou à un technicien agréé. ! N’utiliser que des tuyaux neufs. ! Utiliser ceux qui sont fournis avec l’appareil.

Raccordement du tuyau de vidange

Raccorder le tuyau d’évacuation, sans le plier, à un conduit d’évacuation ou à une évacuation murale placés à une distance du sol comprise entre 65 et 100 cm ; ou bien l’accrocher à un évier ou à une baignoire, dans ce cas, fixer le support en plastique fourni avec l’appareil au robinet (voir figure). L’extrémité libre du tuyau d’évacuation ne doit pas être plongée dans l’eau.

! L’utilisation d’un tuyau de rallonge est absolument déconseillée mais si on ne peut faire autrement, il faut absolument qu’il ait le même diamètre que le tuyau original et sa longueur ne doit pas dépasser 150 cm. Raccordement électrique Avant de brancher la fiche dans la prise de courant, s’assurer que : • la prise est bien reliée à la terre et est conforme aux réglementations en vigueur; • la prise est bien apte à supporter la puissance maximale de l’appareil indiquée dans le tableau des Caractéristiques techniques (voir ci-contre); • la tension d’alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre); • la prise est bien compatible avec la fiche du lavante-séchante. Autrement, remplacer la prise ou la fiche. ! Le lavante-séchante ne doit pas être installé dehors, même à l’abri, car il est très dangereux de le laisser exposé à la pluie et aux orages. ! Après installation du lavante-séchante, la prise de courant doit être facilement accessible. ! N’utiliser ni rallonges ni prises multiples. ! Le câble ne doit être ni plié ni trop écrasé. ! Le câble d’alimentation ne doit être remplacé que par des techniciens agréés.

Attention! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Premier cycle de lavage Avant la première mise en service de l’appareil, effectuer un cycle de lavage avec un produit lessiviel mais sans linge et sélectionner le programme «AUTO NETTOYANT» (voir “Nettoyage du lavante-séchante”).

Caractéristiques techniques XWDA 751480 largeur 59,5 cm Dimensions hauteur 85 cm profondeur 54 cm de 1 à 7 kg pour le lavage Capacité de 1 à 5 kg pour le séchage Raccordements élec- Voir la plaque signalétique appliquée sur la machine triques pression maximale Raccor1 MPa (10 bar) dements pression minimale hydrauli0,05 MPa (0,5 bar) ques capacité du tambour 52 litres Vitesse d’essorage jusqu’à 1400 tours minute lavage: programme 8; température 60°C; effectué avec une charge de 7 kg. séchage: pour le séchage Programde la charge de linge réduite mes de (2kg), sélectionner le niveau contrôle selon règle- de séchage “ ”, le linge doit comprendre : 2 draps, ments 1 taie d’oreiller et 2 servietEN 50229 tes de toilette; pour le séchage de la charge de linge restante, sélectionner le niveau de séchage “ ”. Cet appareil est conforme aux Directives Communautaires suivantes: - 2004/108/CE (Compatibilité électromagnétique) - 2012/19/EU - WEEE - 2006/95/CE (Basse Tension) Modèle

FR Entretien et soin

FR Coupure de l’arrivée d’eau et du courant

• Fermer le robinet de l’eau après chaque lavage. Cela réduit l’usure de l’installation hydraulique du lavante-séchante et évite tout danger de fuites. • Débrancher la fiche de la prise de courant lors de tout nettoyage du lavante-séchante et pendant tous les travaux d’entretien.

Nettoyage du lavante-séchante

• Pour nettoyer l’extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d’eau tiède et de savon. N’utiliser ni solvants ni abrasifs. • Ce lavante-séchante est équipé d’un programme «AUTO NETTOYANT» des parties internes qui doit être effectué tambour complètement vide. La lessive (dans une quantité égale à 10% de celle conseillée pour du linge peu sale) ou les additifs spéciaux pour le nettoyage du lavanteséchante, pourront être utilisés comme adjuvants dans le programme de lavage. Il est conseillé d’effectuer le programme de nettoyage tous les 40 cycles de lavage. Pour activer le programme, appuyer simultanément sur les touches A et B pendant 5 secondes (voir figure). Le programme démarrera automatiquement et durera environ 70 minutes. Pour stopper le cycle, appuyer sur la touche MARCHE/PAUSE.

A B Nettoyage de la pompe

Le lavante-séchante est équipé d’une pompe autonettoyante qui n’exige aucune opération d’entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière. ! S’assurer que le cycle de lavage est bien terminé et débrancher la fiche. Pour accéder à cette préchambre :

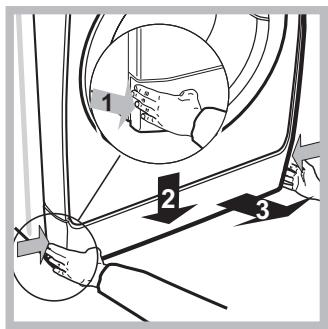

1. retirer le panneau situé à l’avant du lavante-séchante en appuyant vers le centre. Appuyer ensuite vers le bas de chaque côté et l’extraire (voir figures).

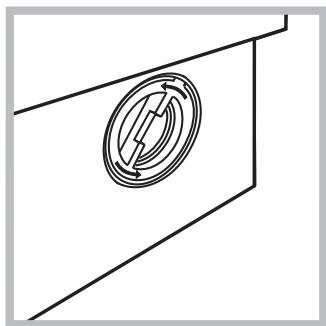

2. dévisser le couvercle en le tournant dans le sens inverse des aiguilles d’une montre (voir figure) : il est normal qu’un peu d’eau s’écoule;

3. nettoyer soigneusement l’intérieur; 4. revisser le couvercle; 5. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l’appareil.

Nettoyage du tiroir à produits lessiviels

Contrôle du tuyau d’arrivée de l’eau

Entretien du hublot et du tambour

! N’utiliser que des tuyaux neufs.

Pour sortir le tiroir, appuyer sur le levier (1) et tirer vers soi (2) (voir figure). Le laver à l’eau courante ; effectuer cette opération assez souvent.

• Il faut toujours laisser le hublot entrouvert pour éviter la formation de mauvaise odeurs.

Contrôler le tuyau d’alimentation au moins une fois par an. Procéder à son remplacement en cas de craquèlements et de fissures : car les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

Précautions et conseils ! Ce lavante-séchante a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement.

Sécurité générale • Cet appareil est conçu pour un usage domestique. • Cet appareil n’est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont réduites ou qui ne disposent pas des connaissances ou de l’expérience nécessaires, à moins qu’elles n’aient été formées et encadrées pour l’utilisation de cet appareil par une personne responsable de leur sécurité. Surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. • Cet appareil peut être utilisé par les enfants à

partir de 8 ans et par les personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui ne disposent pas des connaissances suffisantes, à condition qu’ils soient encadrés ou aient été formés de façon appropriée pour l’utilisation de l’appareil de façon sûre et en comprenant les dangers qui y sont liés. Les enfants ne doivent pas jouer avec l’appareil. L’entretien et le nettoyage ne doivent pas être effectués par les enfants sans surveillance. - Ne pas mettre sécher du linge non lavé. - Le linge contaminé avec des substances telles que de l’huile de cuisson, de l’acétone, de l’alcool, de l’essence, du kérosène, des détachants, de l’essence de térébenthine, de la cire et des substances pour l’enlever, doit être lavé à l’eau chaude avec une dose supplémentaire de lessive avant d’être introduit dans le sèche-linge. - Des objets en mousse expansée (mousse de latex), des bonnets de douche, des textiles imperméables, des articles doublés de caoutchouc et des vêtements ou des coussins ayant des parties en mousse de latex ne doivent pas être séchés en sèche-linge. - En cas d’utilisation d’assouplissants ou de tout autre produit similaire, se conformer aux instructions du fabricant. - La partie finale d’un cycle du sèche-linge se produit sans chaleur (cycle de refroidissement) pour éviter tout endommagement du linge. ATTENTION: Ne jamais arrêter le sèche-linge avant la fin du programme de séchage. Dans ce cas, sortir immédiatement tout le linge et l’étendre pour le faire refroidir rapidement.

• Ne jamais toucher l’appareil si l’on est pieds nus et si les mains sont mouillées ou humides. • Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant. • Ne pas ouvrir le tiroir à produits lessiviels si la machine est branchée. • Ne pas toucher à l’eau de vidange, elle peut atteindre des températures très élevées.

• Ne pas forcer pour ouvrir le hublot: le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s’endommager. • En cas de panne, éviter à tout prix d’accéder aux mécanismes internes pour tenter une réparation. • Veiller à ce que les enfants ne s’approchent pas de l’appareil pendant son optionnement. • Pendant le lavage, le hublot a tendance à se réchauffer. • Deux ou trois personnes sont nécessaires pour déplacer l’appareil avec toutes les précautions nécessaires. Ne jamais le déplacer tout seul car il est très lourd. • Avant d’introduire le linge, s’assurer que le tambour est bien vide. • Pendant le séchage, le hublot a tendance à chauffer.

• Ne mettez pas à sécher du linge lavé avec des solvants inflammables (trichloréthylène par ex.). • Ne mettez pas à sécher du caoutchoucmousse ou des élastomères du même genre. • Vérifiez qu’au cours du séchage, le robinet de l’eau soit bien ouvert. •

Les enfants de moins de 3 ans doivent être tenus à bonne distance du sèche-linge s’ils ne sont pas sous surveillance constante. Enlever tous les objets des poches, notamment les briquets et les allumettes.

Système d’équilibrage de la charge Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lavante-séchante fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n’est toujours pas correctement équilibrée, l’appareil procède à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lavante-séchante préfère procéder à la répartition du linge plutôt qu’à son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pièces de linge.

Mise au rebut • Mise au rebut du matériel d’emballage: se conformer aux réglementations locales de manière à ce que les emballages puissent être recyclés. • La Directive Européenne 2012/19/EU (WEEE) sur les Déchets des Equipements Electriques et Electroniques, exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘’poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil. 5

FR Description du lavante-séchante et démarrage d’un programme

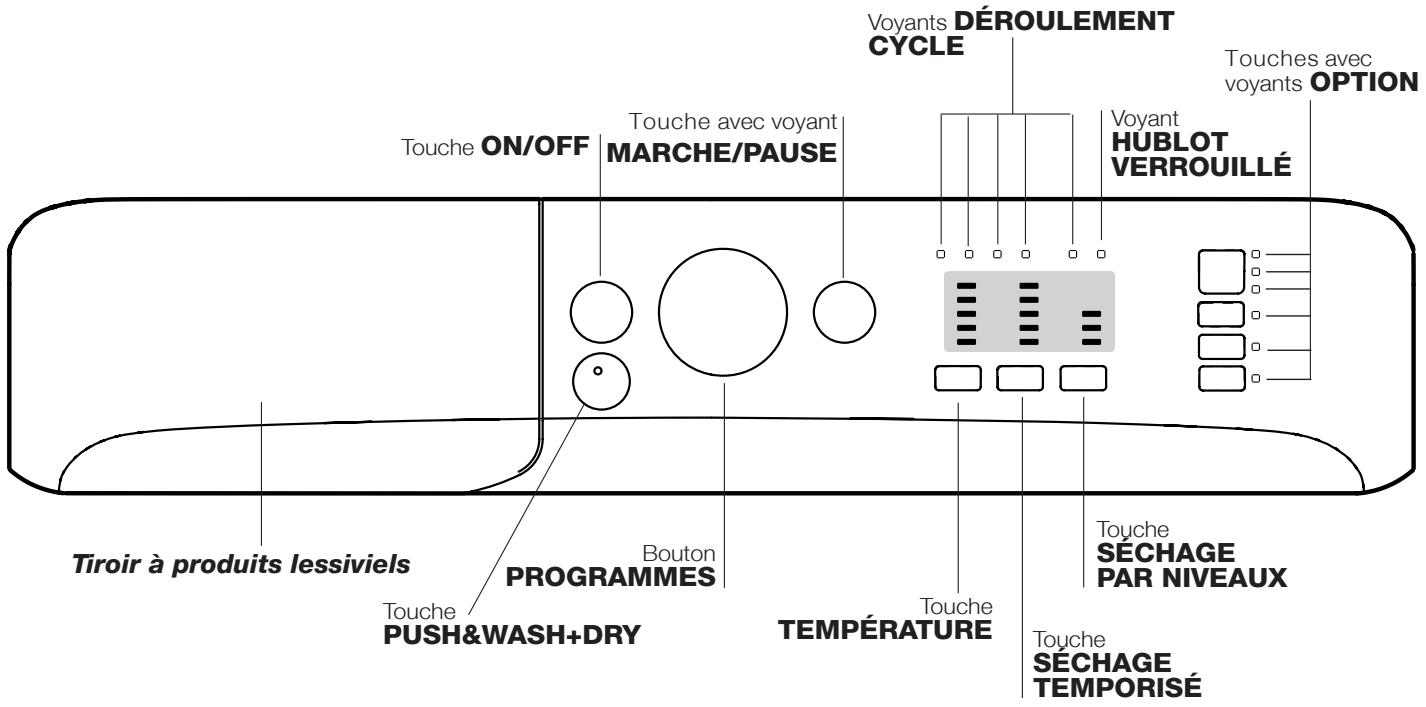

FR Bandeau de commandes

Voyants DÉROULEMENT CYCLE Touches avec voyants OPTION Voyant

Touche ON/OFF MARCHE/PAUSE Tiroir à produits lessiviels

Tiroir à produits lessiviels: pour charger les produits lessiviels et les additifs (voir “Produits lessiviels et linge”).

Voyant HUBLOT VERROUILLÉ: indique si la porte est verrouillée (voir page ci-contre).

Touche ON/OFF: pour allumer ou éteindre le lavanteséchante.

Touche avec voyant MARCHE/PAUSE: pour démarrer les programmes ou les interrompre momentanément. N.B.: pour effectuer une pause du lavage en cours, appuyer sur cette touche, le voyant correspondant se mettra à clignoter en orange tandis que celui de la phase en cours restera allumé fixe. Si le voyant HUBLOT VERROUILLÉ est éteint, on peut ouvrir la porte (3 minutes environ). Pour faire redémarrer le lavage exactement de l’endroit où il a été interrompu, appuyer une nouvelle fois sur la touche.

Touche PUSH&WASH+DRY: (voir “Programmes”). Bouton PROGRAMMES: pour sélectionner les programmes. Pendant le programme, le bouton ne tournera pas. Touches avec voyants OPTION: pour sélectionner les options disponibles. Le voyant correspondant à la option sélectionnée restera allumé. Touche TEMPÉRATURE: pour sélectionner la température ou un lavage à froid (voir “Personnalisations”). Touche SÉCHAGE TEMPORISÉ : appuyer pour sélectionner le temps de séchage voulu ; le temps de séchage sélectionné est indiqué par les voyants situés au-dessus . Touche SÉCHAGE PAR NIVEAUX : appuyer pour sélectionner les niveaux de séchage voulu ; le niveau de séchage sélectionné est indiqué par les voyants situés au-dessus. Voyants DÉROULEMENT CYCLE: pour suivre le stade d’avancement du programme de lavage. Le voyant allumé indique la phase de lavage en cours.

Stand-by Ce lavante-séchante, conformément aux nouvelles normes en vigueur dans le domaine de l’économie d’énergie, est équipée d’un système d’extinction automatique (veille) activé après 30 minutes environ d’inutilisation. Appuyez brièvement sur la touche ON/OFF et attendre que la machine soit réactivée.

Consommation en off-mode : 0,5 W Consommation en Left-on : 8 W Voyants Les voyants fournissent des informations importantes. Voilà ce qu’ils signalent: Voyants phase en cours Une fois que le cycle de lavage sélectionné a démarré, les voyants s’allument progressivement pour indiquer son stade d’avancement:

Voyant hublot verrouillé Le voyant allumé indique que le hublot est verrouillé pour en empêcher l’ouverture. Attendre que le voyant cesse de clignoter avant d’ouvrir la porte (3 minutes environ). Pour ouvrir le hublot tandis qu’un cycle est en cours, appuyer sur la touche MARCHE/PAUSE; si le voyant HUBLOT VERROUILLÉ est éteint, on peut ouvrir le hublot.

Lavage Rinçage Essorage/Vidange Séchage Fin de Lavage

FIN Touches options et voyants correspondants La sélection d’une option entraîne l’allumage du voyant correspondant. Si la option sélectionnée est incompatible avec le programme sélectionné, le voyant correspondant se met à clignoter et la option n’est pas activée. Si la fonction sélectionnée est incompatible avec une autre précédemment sélectionnée, le voyant correspondant se met à clignoter, un signal sonore (3 bips) retentit et seule la deuxième fonction est activée, le voyant de l’option activée s’allume.

Démarrage d’un programme Programmation rapide 1. CHARGER LE LINGE. Ouvrir la porte hublot. Charger le linge en faisant attention à ne pas dépasser la quantité indiquée dans le tableau des programmes de la page suivante. 2. DOSER LE PRODUIT LESSIVIEL. Sortir le tiroir et placer le produit lessiviel dans les bacs correspondants comme indiqué au paragraphe “Produits lessiviels et linge”. 3. FERMER LE HUBLOT. 4. Appuyer sur la touche « PUSH&WASH+DRY » pour lancer le programme. Programmation traditionnelle 1. Allumer le lavante-séchante en appuyant sur la touche ON/OFF. Tous les voyants s’allumeront pendant quelques secondes, ne resteront ensuite allumés que les voyants correspondant aux sélections du programme en cours et le voyant MARCHE/PAUSE se mettra à clignoter. 2. Charger le linge et fermer le hublot. 3. Sélectionner à l’aide du bouton PROGRAMMES le programme désiré.

4. Sélectionner la température de lavage (voir “Personnalisations”). 5. Sélectionner le séchage si nécessaire (voir “Personnalisations”). 6. Verser les produits lessiviels et les additifs (voir “Produits lessiviels et linge”). 7. Sélectionner les options désirées. 8. Appuyer sur la touche MARCHE/PAUSE pour démarrer le programme, le voyant correspondant vert restera allumé en fixe. Pour annuler le cycle sélectionné, appuyer sur la touche MARCHE/PAUSE pour placer l’appareil en pause et choisir un nouveau cycle. 9. A la fin du programme, le voyant FIN s’allume. Quand le voyant HUBLOT VERROUILLÉ s’éteint, on peut ouvrir le hublot (3 minutes environ). Sortir le linge et laisser le hublot entrouvert pour faire sécher le tambour. Eteindre le lavante-séchante en appuyant sur la touche ON/OFF.

FR Programmes Push&Wash+Dry Cette fonction permet de lancer un cycle de lavage et de séchage automatique même si la machine est éteinte sans qu’il faille préalablement appuyer sur la touche ON/OFF ou, après allumage de la machine, sans avoir besoin d’activer aucune autre touche et/ou bouton (autrement le programme Push&Wash+Dry sera désactivé). Pour lancer le cycle Push&Wash+Dry appuyer 2 secondes de suite sur la touche. L’allumage du voyant signale que le cycle est lancé. Ce cycle de lavage et de séchage est idéal pour le coton et les synthétiques grâce à une température de lavage de 30° et à une vitesse maximale d’essorage de 1000 tours/minute. Pendant le séchage, la température maximale atteinte est d’environ 60°C. L’humidité résiduelle à la fin du programme est au niveau “ ”. Charge maximale préconisée 2,5 kg. (Durée cycle 210’). Comment fonctionne-t-il ? 1. Charger le linge (linge en coton et/ou synthétiques) et fermer le hublot. 2. Verser le produit lessiviel et/ou les additifs. 3. Lancer le programme en appuyant pendant 2 secondes de suite sur la touche Push&Wash+Dry. Le voyant correspondant s’allume en vert et le hublot est verrouillé (symbole Hublot verrouillé allumé). N.B. : Le démarrage du lavage à l’aide de la touche Push&Wash+Dray active un cycle automatique de lavage et de séchage, conseillé pour le coton et pour les synthétiques qui ne peut pas être personnalisé. 4. Le programme automatique peut être utilisé uniquement pour le lavage en excluant le séchage. Après avoir appuyé sur la touche Push&Wash+Dry, appuyer sur la touche de séchage , l’icône de séchage du niveau “ ” s’éteint. En cas de lavage seulement, la charge maximale est de 3,5 kg (Durée cycle 50’). Une personnalisation plus poussée du programme n’est pas possible. Pour ouvrir la porte tandis que le cycle automatique est en cours, appuyer sur la touche MARCHE/PAUSE ; si le symbole Hublot verrouillé est éteint, on peut ouvrir le hublot mais uniquement pendant la phase de lavage. Pour faire redémarrer le programme exactement à l’endroit de l’arrêt, appuyer une nouvelle fois sur la touche MARCHE/PAUSE. 5. A la fin du programme, le voyant FIN s’allume.

Charge maximale de lavage (Kg)

Durée du cycle de lavage

Spéciaux Sportswear Foncé Anti-odeur (Coton) Anti-odeur (Synthétiques) Délicats Laine: pour laine, cachemire, etc. Rapide 30’

Vitesse maxi (tours minute)

Charge maximale de séchage (Kg)

Tableau des programmes Programmes

3,5 4 3,5 3,5 1 1,5 3

Coton Standard 60° (1): blancs et couleurs résistantes très sales. Synthétiques: couleurs résistantes très sales. Couleurs (2) Eco Coton 20°: blancs et couleurs résistantes peu sales. Eco Synthétiques

Automatique 13 Lavege&Séchage 45’ 14 Rafraîchissement Parziali

90° 60° (Max. 90°) 60° 40° 20° 20°

Produit lessiviel et additifs

La durée du cycle indiquée sur l’écran ou dans la notice représente une estimation calculée dans des conditions standard. Le temps effectif peut varier en fonction de nombreux facteurs tels que : température et pression de l’eau en entrée, température ambiante, quantité de lessive, quantité et type de charge, équilibrage de la charge, options supplémentaires sélectionnées.

Pour tous les instituts qui effectuent ces tests : 1) Programme de contrôle selon la règlements EN 50229 : sélectionner le programme 8 à 60°C. 2) Programme coton long : sélectionner le programme 10 et une température de 40°C.

Personnalisations Sélection de la température

FR Appuyer sur la touche TEMPÉRATURE pour sélectionner la température de lavage (voir Tableau des programmes). La température peut être abaissée jusqu’au lavage à froid ( ). La machine interdira automatiquement toute sélection d’une température supérieure à la température maximale prévue pour chaque programme. ! Exception: lors de la sélection du programme 8 la température peut être augmentée jusqu’à 90°.

Sélectionner le séchage

Tableau temps de Séchage (Valeurs indicatives)

Deux types de séchage sont prévus, temporisé et par Sur Prêt a Prêt a Type Charge niveaux. ranger Cintre repasser de Type de charge Max. La touche SÉCHAGE TEMPORISÉ permet de sélectiontissus (kg) ner la durée de séchage désirée: 40’- 90’- 120’ - 150’- 180’. Linge de différenUne première pression de la touche sélectionne le temps Coton tes dimensions, 5 250 210 190 minimum autorisé pour le programme sélectionné. serviettes éponge Quand la machine a commencé la phase de séchage, une Draps, chemises, autre pression sur la touche SÉCHAGE TEMPORISÉ permet Synthe- pyiamas, chaus3 180 130 115 de réduire la durée du séchage précédemment sélectionnée. tiques settes, etc. Les voyants lumineux indiquent la nouvelle durée de séTricots, Pullovers, Laine 1,5 155 135 115 chage sélectionnée et le temps de séchage résiduel tiendra etc. compte du temps qui s’est déjà écoulé entre-temps. La touche SÉCHAGE PAR NIVEAUX permet de sélectionner le niveau de séchage désiré : Prêt a ranger : conseillé pour le linge à ranger dans l’armoire sans repassage. Sur cintre : idéal pour le linge n’exigeant pas de séchage complet. Prêt a repasser : linge légèrement humide, facile à repasser. Si, exceptionnellement, la charge de linge à laver et faire sécher dépasse la charge maximum prévue (voir tableau des programmes), procéder au lavage et une fois le programme terminé, séparer le linge dont une partie sera replacée dans le tambour. Suivre à présent les instructions pour procéder au “Séchage seulement”. Procéder de même pour le linge restant. Un cycle de refroidissement est toujours prévu quand le séchage est terminé. Remarque : si tous les voyants séchage sont éteints, l’appareil n’effectuera pas le séchage. Séchage seulement Appuyer sur la touche pour n’effectuer que le séchage. Après avoir sélectionné le programme voulu, compatible avec le type de linge traité, une pression sur la touche exclut la phase de lavage et lance le séchage au niveau maximum prévu pour le programme sélectionné. Il est possible de modifier et de sélectionner le niveau ou la durée du séchage en appuyant sur les touches séchage , . (Incompatible avec les programmes 13 et 14).

Les différentes options de lavage prévues par le lavante-séchante permettent d’obtenir la propreté et le blanc souhaités. Pour activer les options: 1. appuyer sur la touche correspondant à la option désirée; 2. l’allumage du voyant correspondant signale que la option est activée. Remarque: - Si la option sélectionnée est incompatible avec le programme sélectionné, le voyant correspondant se met à clignoter et la option n’est pas activée. - Si la fonction sélectionnée est incompatible avec une autre précédemment sélectionnée, le voyant correspondant se met à clignoter, un signal sonore (3 bips) retentit et seule la deuxième fonction est activée, le voyant de l’option activée s’allume. Sport Cette option permet de sélectionner le programme le plus approprié aux vêtements et articles de sport, spécialement conçu pour éliminer la saleté en préservant au mieux leurs caractéristiques techniques. Les différents niveaux de l’option Sport offrent les cycles de lavage suivants: Chaussures de sport, un cycle conçu pour laver en toute sécurité deux paires de chaussures de tennis à la fois. N.B. : pour sécher 1 paire de chaussures, il est conseillé de sélectionner un temps de séchage de 120 min et de 180 min pour 2 paires. Habillement sport et serviettes éponge, ce cycle permet de laver en même temps tout type d’habillement sport ainsi que les serviettes utilisées au gymnase (Température 40°). Habillement technique, conçu pour laver tout spécialement les vêtements hydrofuges ou contenant des fibres techniques spéciales comme le Gore-tex, de manière à optimiser les performances de lavage tout en maintenant intactes le plus longtemps possible leurs propriétés techniques. Ne pas utiliser d’assouplissant pour les vêtements contenant des fibres techniques. En appuyant sur cette touche on réduit la vitesse de l’essorage. Super Rinçage La sélection de cette option permet d’augmenter l’efficacité du rinçage et d’éliminer totalement toute trace de lessive. Elle est très utile pour les peaux particulièrement sensibles. 9

Produits lessiviels et linge

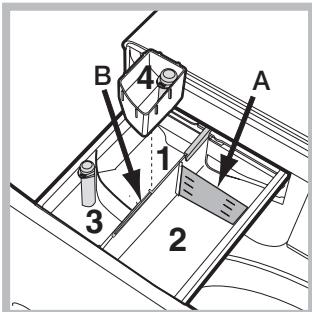

FR Tiroir à produits lessiviels

Un bon résultat de lavage dépend aussi d’un bon dosage de produit lessiviel : un excès de lessive ne lave pas mieux, il incruste l’intérieur du lavante-séchante et pollue l’environnement. ! Ne pas utiliser de lessives pour lavage à la main, elles moussent trop. ! Utiliser des lessives en poudre pour du linge en coton blanc et en cas de prélavage et de lavages à une température supérieure à 60°C. ! Respecter les indications figurant sur le paquet de lessive. Sortir le tiroir à produits lessiviels et verser la lessive ou l’additif comme suit. B 4 A Bac 1 : Lessive prélavage (en poudre) Avant d’introduire la lessive, s’assurer que le bac supplé3 mentaire 4 n’est pas présent. 2 Bac 2 : Lessive lavage (en poudre ou liquide) En cas d’utilisation de lessive liquide, nous conseillons d’introduire le séparateur A fourni avec le lavante-séchante pour mieux déterminer la dose correcte. En cas d’utilisation de lessive en poudre, placer le séparateur dans le bac B. Bac 3 : Additifs (assouplissant, etc.) L’assouplissant ne doit pas dépasser le niveau «max» indiqué sur le pivot central. bac supplémentaire 4 : Javel

Monter le bac supplémentaire 4 fourni avec l’appareil à l’intérieur du compartiment 1. Au moment de verser l’eau de Javel, attention à ne pas dépasser le niveau « max » indiqué sur le pivot central. Pour effectuer un blanchissage, verser l’eau de Javel dans le bac supplémentaire 4 et sélectionner le programme . ! N’utiliser de l’eau de Javel que pour les tissus blancs résistants et des détachants délicats pour les couleurs, les synthétiques et la laine.

• Trier correctement le linge d’après : - le type de textile / le symbole sur l’étiquette. - les couleurs: séparer le linge coloré du blanc. • Vider les poches et contrôler les boutons. • Ne pas dépasser les valeurs indiquées correspondant au poids de linge sec : voir “Tableau des programmes”. Combien pèse le linge ? 1 drap 400-500 g 1 taie d’oreiller 150-200 g 1 nappe 400-500 g 1 peignoir 900-1200 g 1 serviette éponge 150-250 g

Linge ou vêtements particuliers

Sportswear (programme 1) est spécialement conçu pour laver des textiles propres aux vêtements de sport (survêtements, shorts, etc.) peu sales ; pour obtenir d’excellents résultats nous recommandons de ne pas dépasser la charge maximale indiquée dans le “Tableau des programmes”. Nous recommandons d’utiliser de la lessive liquide, avec une dose appropriée pour une demi-charge. Foncé: utiliser le programme 2 pour le lavage des textiles de couleur foncée. Ce programme est conçu pour préserver les couleurs foncées au fil des lavages. Pour obtenir de

meilleurs résultats, nous conseillons d’utiliser de la lessive liquide spéciale textiles foncés. En cas de sélection de la fonction de séchage, un séchage délicat protégeant les couleurs du linge aura lieu à la fin du lavage. Seul le niveau de séchage “ ”. Charge maxi: 2,5 kg. Anti-odeur: utiliser le programme 3 pour laver le linge et le débarrasser des mauvaises odeurs (par ex. tabac, transpiration, friture). Ce programme est conçu pour éliminer les mauvaises odeurs tout en préservant les fibres des tissus. Il est conseillé de laver à 40° les textiles synthétiques ou les charges mixtes et à 60° les tissus de coton résistant. Délicats: utiliser le programme 4 pour le lavage de textiles très délicats. Il est recommandé de mettre les vêtements à l’envers avant de les charger dans le lavante-séchante. Pour obtenir de meilleurs résultats, nous conseillons d’utiliser de la lessive liquide spéciale textiles délicats. En cas de sélection de la fonction de séchage temporisé, un séchage particulièrement délicat aura lieu à la fin du lavage sous forme d’un brassage léger et avec un jet d’air à une température dûment contrôlée. Les temps conseillés sont : 1 kg de synthétique --> 150 min 1 kg de synthétique et coton --> 180 min 1 kg de coton --> 180 min Le degré de séchage dépendra de la charge et de la composition du textile. Laine: le programme de lavage « Laine » de ce lavanteséchante a été testé et approuvé par la société Woolmark Company pour le lavage d’articles contenant de la laine classés comme « lavables à la main », à condition que le lavage soit effectué conformément aux instructions indiquées sur l’étiquette du vêtement et aux indications fournies par le fabricant de ce lavante-séchante. (M1126)

Rapide 30’ (programme 6) ce cycle est conçu pour laver le linge peu sale à 30° (laine et soie exclues) avec une charge maximale de 3 kg en peu de temps : il ne dure que 30’ permettant ainsi de faire des économies de temps et d’énergie. Couleurs: utiliser le programme 10 pour le lavage de textiles de couleur claire. Ce programme est conçu pour préserver l’éclat des couleurs au fil des lavages. Eco Coton 20° (programme 11) idéal pour des charges de linge sale en coton. Les bonnes performances, même à froid, comparables à celles d’un lavage à 40°, sont assurées grâce à une action mécanique qui brasse en variant la vitesse et avec des pics répétés et rapprochés. Eco Synthétiques (programme 12) idéal pour des charges mixtes (coton et synthétiques) moyennement sales. Les bonnes performances de lavage, même à froid, sont assurées grâce à une action mécanique qui brasse en variant la vitesse à des intervalles moyens et déterminés. Lavage&Séchage 45’: utiliser le programme 13 pour laver et sécher votre linge (Coton et Synthétiques) peu sale en un rien de temps. La sélection de ce cycle permet de laver et de sécher jusqu’à 1 kg de linge en à peine 45 minutes. Pour obtenir de meilleurs résultats, utiliser une lessive liquide ; pré-traiter les cols, les poignets et les taches. Rafraîchissement (programme 14) cycle idéal pour rafraîchir et éliminer en 30 secondes les mauvaises odeurs du linge en coton ou synthétique (max 1,5 kg), notamment l’odeur de tabac, sans phase de lavage.

Anomalies et remèdes Il peut arriver que le lavante-séchante ne optionne pas bien. Avant d’appeler le Service de dépannage (voir “Assistance”), contrôler s’il ne s’agit pas par hasard d’un problème facile à résoudre à l’aide de la liste suivante.

Causes / Solutions possibles:

Le lavante-séchante ne s’allume pas.

• La fiche n’est pas branchée dans la prise de courant ou mal branchée. • Il y a une panne de courant.

Le cycle de lavage ne démarre pas.

Il n’y a pas d’arrivée d’eau (le voyant de la première phase de lavage clignote rapidement).

Le hublot n’est pas bien fermé. La touche ON/OFF n’a pas été enfoncée. La touche MARCHE/PAUSE n’a pas été enfoncée. Le robinet de l’eau n’est pas ouvert.

Le tuyau d’arrivée de l’eau n’est pas raccordé au robinet. Le tuyau est plié. Le robinet de l’eau n’est pas ouvert. Il y a une coupure d’eau. La pression n’est pas suffisante. La touche MARCHE/PAUSE n’a pas été enfoncée.

FR Le lavante-séchante prend l’eau et vidange continuellement.

• Le tuyau de vidange n’est pas installé à une distance du sol comprise entre 65 et 100 cm (voir “Installation”). • L’extrémité du tuyau de vidange est plongée dans l’eau (voir “Installation”). • L’évacuation murale n’a pas d’évent. Si après ces vérifications, le problème persiste, fermer le robinet de l’eau, éteindre la machine et appeler le service Assistance. Si l’appartement est situé en étage dans un immeuble, il peut y avoir des phénomènes de siphonnage qui font que le lavanteséchante prend et évacue l’eau continuellement. Pour supprimer cet inconvénient, on trouve dans le commerce des soupapes spéciales anti-siphonnage.

Le lavante-séchante ne vidange pas et n’essore pas.

• Le programme ne prévoit pas de vidange: pour certains programmes, il faut la faire partir manuellement. • Le tuyau de vidange est plié (voir “Installation ”). • La conduite d’évacuation est bouchée.

Le lavante-séchante vibre beaucoup pendant l’essorage.

• Le tambour n’a pas été débloqué comme il faut lors de l’installation du lavante-séchante (voir “Installation”). • Le lavante-séchante n’est pas posé à plat (voir “Installation”). • Le lavante-séchante est coincé entre des meubles et le mur (voir “Installation”).

Le lavante-séchante a des fuites.

• Le tuyau d’arrivée de l’eau n’est pas bien vissé (voir “Installation”). • Le tiroir à produits lessiviels est bouché (pour le nettoyer voir “Entretien et soin”). • Le tuyau de vidange n’est pas bien fixé (voir “Installation”).

Les voyants des “Options” et le voyant MARCHE/PAUSE clignotent. Le voyant du phase de lavage et le voyant hublot bloqué restent fixes.

• Eteindre l’appareil et débrancher la fiche de la prise de courant, attendre 1 minute environ avant de rallumer. Si l’anomalie persiste, appeler le service d’assistance.

Il y a un excès de mousse.

• Le produit de lavage utilisé n’est pas une lessive spéciale machine (il faut qu’il y ait l’inscription “pour lavante-séchante”, “main et machine”, ou autre semblable). • La quantité utilisée est excessive.

PUSH&WASH+DRY ne s’active pas.

• Après l’allumage de la machine, une commande autre que PUSH&WASH+DRY a été actionnée. Eteindre la machine et appuyer sur la touche PUSH&WASH+DRY.

Le lavante-séchante ne sèche pas.

La fiche n’est pas branchée dans la prise de courant ou mal branchée. Il y a une panne de courant. Le hublot n’est pas bien fermé. Tous les voyants séchage sont éteints.

FR Avant d’appeler le service après-vente: • Vérifier si on ne peut pas résoudre l’anomalie par ses propres moyens (voir “Anomalies et Remèdes”); • Remettre le programme en marche pour contrôler si l’inconvénient a disparu; • Autrement, contacter le Centre d’Assistance technique agréé au numéro de téléphone indiqué sur le certificat de garantie.

! Ne jamais s’adresser à des techniciens non agréés. Communiquer: • le type de panne; • le modèle de l’appareil (Mod.); • son numéro de série (S/N). Ces informations se trouvent sur la plaque signalétique apposée à l’arrière du lavante-séchante et à l’avant quand on ouvre la porte hublot.
