Type de produit	Enceinte passive (haut-parleurs deux voies)
Marque	GRUNDIG
Modèle	AUDIORAMA 9000
Dimensions	32 cm (diamètre)
Poids	Environ 7 kg
Impédance nominale	4 ohms
Puissance admissible nominale	120 Watts
Réponse en fréquence	50 - 30 000 Hz
Composition des haut-parleurs	Graves : 2 x 140 mm (membrane aluminium), Aigus : 1 x 30 mm (calotte textile)
Principe acoustique	Boîtier fermé à rayonnement 360°
Alimentation	Passif (nécessite un amplificateur externe)
Fonctions principales	Lecture audio stéréo, montage au plafond ou sur pied support (accessoire)
Entretien et nettoyage	Chiffon doux et sec ; habillage tissu aspirateur à puissance minimale
Sécurité	Ne pas ouvrir l'intérieur, éviter les liquides, ne pas placer près de sources de chaleur
Pièces détachées et réparabilité	Câbles de raccordement en accessoire ; réparation par revendeur spécialisé
Informations générales	Conforme aux directives européennes (2004/108/CE, EN 55013/55020, EN 60065)

FOIRE AUX QUESTIONS - AUDIORAMA 9000 GRUNDIG

Comment installer l'enceinte AUDIORAMA 9000 au plafond ?

Utilisez la plaque de montage fournie. Marquez les perçages, effectuez les trous et placez les chevilles. Insérez le câble haut-parleur par l'orifice de la plaque, serrez la vis de blocage (min. 2,5 Nm) et fixez la plaque au plafond avec trois vis adaptées. Connectez le câble à l'amplificateur en respectant la polarité. Encliquetez le cache sur la plaque. Assurez-vous que la surface support est solide.

Peut-on utiliser un pied support pour l'enceinte ?

Oui, en alternative au montage au plafond. Le pied support est disponible comme accessoire chez votre revendeur spécialisé. Le montage du pied support doit être réalisé par un revendeur spécialisé autorisé.

Comment raccorder l'enceinte à un amplificateur ?

Éteignez l'amplificateur avant tout branchement. Connectez les câbles en respectant la polarité : borne rouge (positive) au fil marqué ou rouge, borne noire (négative) au fil non marqué ou noir. Vérifiez que l'amplificateur est compatible avec une impédance de 4 ohms. Ne dépassez pas 120 Watts de puissance nominale.

Quels types de câbles utiliser pour le raccordement ?

Utilisez des câbles de haut-parleurs de section adaptée à la longueur : pour moins de 10 m, section d'au moins 1,5 mm² ; pour plus de 10 m, section d'au moins 2,5 mm². Respectez la polarité des câbles. Fixez les câbles au mur ou au sol pour éviter les risques de chute.

Comment nettoyer l'enceinte AUDIORAMA 9000 ?

Nettoyez le boîtier avec un chiffon doux et sec. Pour l'habillage tissu, utilisez un aspirateur à puissance minimale. Ne jamais utiliser de produits liquides ou abrasifs.

Que faire en cas de distorsion du son ?

Une distorsion peut provenir d'un amplificateur sous-dimensionné ou d'un réglage excessif des tonalités. Vérifiez que l'amplificateur fournit suffisamment de puissance propre. Évitez de pousser le volume au maximum avec les réglages graves/aigus élevés. Baissez le volume ou ajustez les réglages.

Quel est le poids et les dimensions de l'enceinte ?

L'enceinte pèse environ 7 kg et a un diamètre de 32 cm. La hauteur n'est pas spécifiée dans la notice.

Quelle est l'impédance de l'enceinte ?

L'impédance nominale est de 4 ohms. Assurez-vous que votre amplificateur peut supporter une charge de 4 ohms. Si vous utilisez deux paires d'enceintes, l'impédance minimale peut descendre à 1,6 ohm.

Comment recycler l'enceinte en fin de vie ?

Ce produit ne doit pas être jeté avec les ordures ménagères. Il doit être déposé dans un centre de collecte pour recyclage des appareils électriques et électroniques. Renseignez-vous auprès de votre municipalité pour connaître les points de collecte.

Quelle est la garantie de l'enceinte ?

La garantie constructeur ne couvre pas les dommages dus à une manipulation inadéquate (ouverture du boîtier, etc.). Pour toute réparation, adressez-vous à un revendeur spécialisé. Le produit est conforme aux normes de sécurité européennes.

MODE D'EMPLOI AUDIORAMA 9000 GRUNDIG

15 Sécurité
15 Installation
15 Nettoyage

16 MONTAGE

16 Montage de l'Audiorama 9000 au plafond
17 Installation de l'Audiorama 9000 avec piedsupport

18 RACCORDEMENT

18 Raccordement de l'Audiorama 9000

19 INFORMATIONS

19 Caractéristiques techniques
19 Recommendation de service pour revendeurs spécialisés
19 Remarque relative à l'environnement

Veuillez respecter les recommendations suivantes lors de l'installation de l'Audiorama 9000 :

Ces haut-parleurs sont concus pour la lecture de signaux audio. Toute autre utilisation est formellement exclue.

Ces haut-parleurs sont conçus pour une utilisation dans des endroits secs. Protégez les haut-parleurs des projections d'eau.

Ne placez pas les haut-parleurs à proximé directe d'un chauffage ou en plein soleil.

Si vous installez l'Audiorama 9000 sur un pied support, assurez vous que la surface sous le pied est plane.

Ne posez pas de recipients contenant des liquides (vases ou autres) sur les haut-parleurs. Le recipient peut se renverser et le liquide endommager les haut-parleurs.

Ne posez pas d'objets enflammés comme des bougie sur les haut-parleurs.

N'ouvre enaucun cas l'intérieur du haut-parleur.La garantie du fabricant ne couvre aucun degat occasionne par des manipulations inadéquates.

Installation

Grçace au rayonnement omnidirectionnel de l'Audiorama 9000, vous avez toute liberté quant au besoin de l'endet d'installation.

Le son périphérique différencié du système Audiorama rémplit la piece de telle manière que les haut-parleurs demeurent pour ainsi dire acoustiquement invisibles.

L'effet stéreo est excellent et enaucun cas estompé.L'agencement optique ne pose donc aucun problème.

Pour un effet stéréo optimal, la distance entre les Audiorama 9000 - selon la taille de la pièce - doit être comprise entre 2 et 4 mètres.

Si vous installez votre Audiorama 9000 de manière "dissimulée" (p. ex. derrière un canapé ou des rideaux), ce haut-parleur sonnera toujours « moins bien » que l'autre et le son stéreo perdra en qualité.

Nettoyage

Ne nettoyez les haut-parleurs qu'veac un chiffon doux et sec.

L'habillage tissu des haut-parleurs peut etre nettoyé à l'aspirateur (a puissance minimale).

Montage de l'Audiorama 9000 au plafond

Attention :

La surface support doit être solide et posseder une force portante statique.

Utilisez un matériel de fixation adapté au poids de l'appareil (poids de l'Audiorama 9000 sécurité DIN comprise = env. 28 kg).

Pour les constructions de plafond telles que celles en bois ou en matière creux, utilisez des chevilles et des vis ajustées. Demandez conseil dans un magasin spécialisé.

Avertissement :

Pour éviter toute blessure, l'appareil doit être fixé au plafond de façon sère conformément aux instructions de montage.

Remarque :

Le montage de l'Audiorama 9000 pour une utilisation professionnelle (dans un café, par exemple) ne doit être opéré que par un électricien qualifié, en conformité avec les règles d'installations VDE 0100.

1 Détérminer le lieu de montage et marquer les percçages à l'aide de la plaque de montage pour le support de plafond.
2 Effectuer les perçages au plafond et placer les chevilles.
3 Raccourcissez le cable des haut-parleurs à la longueur souhaitée, détached les fils sur env. 50~mm dénudez les extrémités sur environ 10~mm .

Remarque :

Avant la coupe, enveloppez la gaine de cablede ruban adhesif.

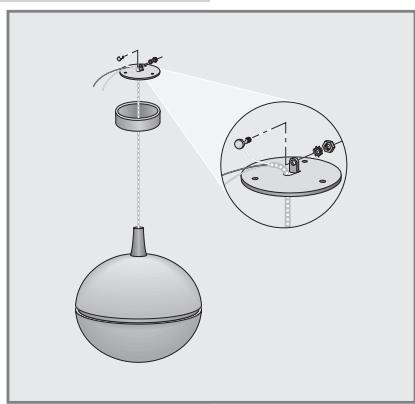

4 Poussez le cache sur le cable des haut-parleurs et inserez le cable des haut-parleurs avec un fil d'acier par l'orifice de la plaque métallique de montage.
5 Insérez le fil d'acier par l'orifice de la vis de blocage et serrez la vis de blocage (min. 2,5 Nm) avec une clé correspondante.

6 Fixer la plaque de montage sur les 3 entreprises à l'aide de trois vis adaptées.

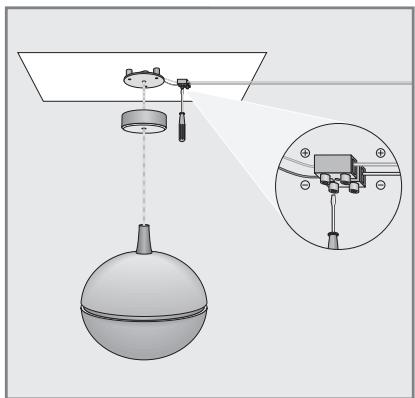

7 A l'aide du domino de raccordement (2,5mm^2) , connecter le cable de haut-parleurs et la ballonge du cable à l'amplificateur.

Remarque :

La polarisation des cables du haut-parleur doit etre respectee.

La section de la rallonge du cable de haut-parleurs doit etre proportionnelle a la longueur du cable.

Nous recommendons par conséquent en cas de longueur de cable inférieure à 10 mètres une section transversale d'au moins 1,5mm^2 dans le cas de longueur de cable supérieure à 10 mètres une section transversale d'au moins 2,5mm^2

Pour des sections transversales >2,5mm^2 ,des reducteurs sont disponibles dans les commerces spécialisés.

8 Si nécessaire, découvert un passage pour le cable du haut-parleur dans le cache.
9 Encliqueter le cache sur la plaque de montage.

Remarque :

Fixez les câbles de haut-parleurs au mur ou au sol. Les câbles non fixés représentent un risque d'accidents potentiels.

Installation de l'Audiorama 9000 avec pied support

Comme alternative au montage au plafond, vous dispose de la possibilité d'installer l'Audiorama 9000 sur un pied support.

Le pied support est disponible comme accessoire chez votre reven-deur spécialisé.

Le montage du pied support ne doit être opéré que par un revendeur spécialisé autorisé.

Raccordement de l'Audiorama 9000

La charge admissible nominale de votre Audiorama 9000 est de 120 Watts et ne doit pas être dépassée.

L'impédance nominale de votre Audiorama 9000 est de 4 ohms. Veillez à ce que l'amplificateur employé soit compatible avec une impédance de 4 ohms.

Si l'amplificateur permet le raccord de deux paires de haut-parleurs, I'impedance minimale peut etre réduite a 1,6 ohm.

L'amplificateur utilise doit pouvoir fournir une puissance de sortie suffisante.

Un amplificateur fournissant moins de puissance de sortie produit, même avec volume modéré, des distorsions dangereuses pour chaque haut-parleur.

Si, en cas de volume plus élevé, on tourne en plus les régulateurs de timbre (sons graves et aigus), la limite est déjà atteinte aparavant. L' amplificateur cree de fortes distorsions bien avant le volume maximal.

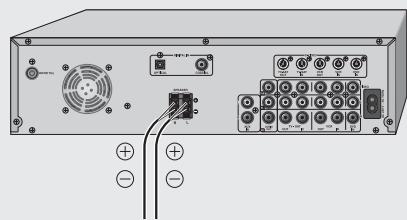

Eteindre l'amplificateur avant de raccorder les haut-parleurs.
2 Les haut-parleurs doivent être raccordés à l'amplificateur en respectant la polarité.

Les bornes de raccordement de l'amplificateur sont marquées (par ex. rouge = borne positive, noir = borne négative). Les fils électriques des câbles de raccordement sont également marqués.

Reliez le fil électrique marqué, ou rouge, du cable de raccordement aux raccords rouges (borne positive) de l' amplificateur et le fil non marqué, ou noir, du cable de raccordement aux raccords noirs (borne négative) de l' amplificateur.

Un raccordement errone peut entraîner une dénaturation du son.

Attention :

Faites attention à ce que les deux cables de raccordement ne se touchent pas. Sinon, il pourrait y avoir court-circuit, ce qui peut entraîner l'endommagement de l'amplificateur.

Caracteristiques techniques

Type : haut-parleurs deux voies

Principe: box fermée de forme à 360°

Impedance: 4 ohms

Charge admissible nominale : 120 Watts

Fréquence de transmission: 50 - 30 000 Hz

Chassis pour graves : 2 pieces 140 mm membrane aluminium

Chassis pour aigués : 1 piece 30~mm calotte textile

Dimensions: 032cm

Poids: env. 7 kg

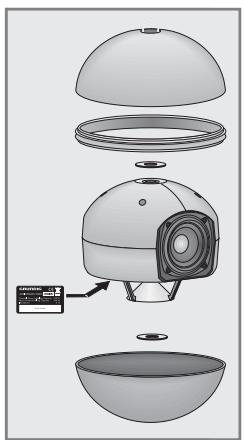

La plaque signalétique se trouve à l'intérieur du haut-parleur

Recommendations de service pour revendeurs spécialisés

Le produit satisfait aux exigences des directives européennes suivantes :

2004/108/CE, EN 55013/55020 et exigences de sécurité de la norme EN 60065.

Remarque relative à l'environnement

Ce produit a été fabriqué à partir de matérielux et pieces haute qualité qui peuvent être recyclés et réutilisés.

Ce produit n'est donc pas destiné aux ordures menagères. Il doit être déposé dans un centre de collecte destiné au recyclage d'appareils électriques et électroniques. Cela est indiqué par le symbole ci contre figurant sur le produit, dans la notice ou sur l'emballage.

Veuillez vous adresser à votre municipalité pour connaître les centres de collecte situés pres de chez vous.

Le recyclage des appareils usages est une contribution importante à la protection de l'environnement.
