F1911SF - INSTALLATION MANUAL - Réfrigérateur MIELE - Notice d'utilisation et mode d'emploi gratuit

Marque	MIELE
Modèle	F1911SF
Type de produit	Réfrigérateur encastrable
Dimensions (H x L x P)	1778 x 762 x 635 mm
Poids net	82 kg
Alimentation	220-240 V, 50/60 Hz
Consommation énergétique	180 kWh/an (classe A++)
Classe climatique	SN-T
Réfrigérant	R600a
Capacité nette réfrigérateur	207 L
Nombre de portes	1
Type de commande	Électronique tactile
Éclairage intérieur	LED
Alarme porte ouverte	Oui
Dégivrage	Automatique
Sécurité	Fixation antiroulement incluse
Entretien et nettoyage	Nettoyer avec un chiffon doux et eau tiède, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Disponibles auprès de Miele (cadre supérieur, vis, plaque chauffante)
Installation	Nécessite un kit de juxtaposition avec plaque chauffante pour éviter la condensation
Accessoires inclus	Trousse de juxtaposition, plaque chauffante, baguette de recouvrement

FOIRE AUX QUESTIONS - F1911SF - INSTALLATION MANUAL MIELE

Comment installer le réfrigérateur F1911SF côte à côte avec un autre appareil ?

Utilisez la trousse de juxtaposition fournie. Placez les appareils côte à côte, retirez les cadres de montage, vissez les demi-charnières et les plaques latérales, puis installez la plaque chauffante sur le côté droit de l'appareil de gauche. Enfin, connectez les appareils en poussant les charnières et fixez le cadre supérieur.

Que faire en cas de condensation entre deux appareils installés côte à côte ?

Assurez-vous que la plaque chauffante est correctement installée. Celle-ci empêche la condensation en réchauffant légèrement la zone de jonction. Notez que son activation augmente légèrement la consommation énergétique.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis Torx T20, d'une mèche Torx T20 avec aimant, d'une clé ajustable, de mèches adaptées aux matériaux, d'une pièce de protection pour le sol (linoléum) et de ruban adhésif.

Puis-je installer le réfrigérateur sans cadre supérieur ?

Non, un cadre supérieur est obligatoire pour les appareils à façade en acier inoxydable. Il doit correspondre à la largeur totale de l'installation. Contactez Miele pour obtenir le cadre adapté.

Comment fixer la plaque chauffante ?

Retirez la pellicule protectrice du ruban adhésif sur la plaque, puis fixez-la sur le côté droit de l'appareil gauche en utilisant les trous pré-usinés. Branchez le câble dans la boîte de raccordement et revissez les vis de fixation.

Est-il possible d'installer le réfrigérateur seul ?

Il est fortement recommandé d'être à deux personnes pour réduire les risques de blessures ou d'endommagement de l'appareil, car le haut de l'appareil est lourd.

Où trouver le cadre supérieur pour mon installation ?

Le cadre supérieur s'obtient en contactant le service client Miele. Vous pouvez les joindre par téléphone au 800-643-5381 ou par email à [e-mail].

Comment nettoyer l'appareil ?

Utilisez un chiffon doux imbibé d'eau tiède et un détergent doux. Évitez les produits abrasifs ou contenant de l'alcool. Essuyez ensuite avec un chiffon sec pour éviter les traces.

Que faire si la porte ne ferme pas correctement ?

Vérifiez que l'appareil est de niveau et que les charnières sont bien alignées. Assurez-vous que rien n'obstrue la fermeture. Si le problème persiste, consultez la notice d'installation ou contactez Miele.

Quelles sont les dimensions exactes de l'appareil F1911SF ?

Les dimensions approximatives sont 1778 mm en hauteur, 762 mm en largeur et 635 mm en profondeur. Vérifiez la notice spécifique de votre modèle pour des valeurs précises.

MODE D'EMPLOI F1911SF - INSTALLATION MANUAL MIELE

Heater/Merging Kit for SF models / Trousse de juxtaposition / Équipo de combinación para modelos SF

Afin d'éviter une utilisation inappropriée, veuillez lire ces instructions avant l'installation ou l'utilisation.

Pour prévenir une utilisation inappropriée, lisez

en, fr, es - US, CA, MX

Avant de commencer

Avant de commencer l'installation

Côté à côté sans cloison. Côté à côté avec cloison.

Outils et accessoires nécessaires.

Outils. 10 Autres 10

Préparation des appareils 11

Installation de la plaque de chauffage 12. Connexion des appareils 13.

Avant de commencer

Cette trousse de juxtaposition doit être utilisée pour l'installation côte à côte des modèles suivants :

• K 18x1 SF, K 19x1 SF
• F 14x1 SF, F 18x1 SF, F 19x1 SF
• KF 18x1 SF, KF 19x1 SF, KWT 16x1 SF

Pour procéder à un des appareils dont le devant est en acier inoxydable, vous devez utiliser un cadre supérieur.

Communiquez avec Miele afin d'obtenir un cadre supérieur de la largeur requise. La largeur du cadre supérieur doit correspondre à la largeur totale de votr .

Avant de commencer l'installation

Veuillez lire toutes les instructions du présent manuel, ainsi que le manuel de votre appareil avant d'installer et d'utiliser l'appareil.

Comme le haut de cet appareil est lourd, il faut le fixer afin d'éviter qu'il se renverse.

Gardez les portes fermées jusqu'à ce que l'appareil soit complètement installé et fixé selon les directives d'installation.

Pour réduire les risques de blessures ou éviter d'endommager l'appareil, deux personnes doivent effectuer l'installation.

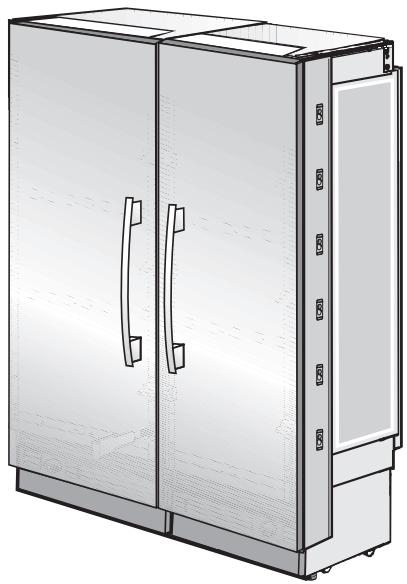

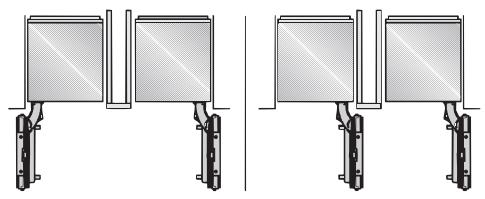

Côte à côte

Côte à côte sans cloison

Si les appareils sont installés directement côte à côte (sans cloison), ils devront être fixés ensemble. Une plaque chauffante doit également être installée pour éviter la formation de condensation et ne pas endommager les appareils.

L'installation de la plaque chauffante augmentera la consommation énergétique.

Avec cloison

La cloison doit avoir une épaisseur d'au moins 5/8 po (16 mm).

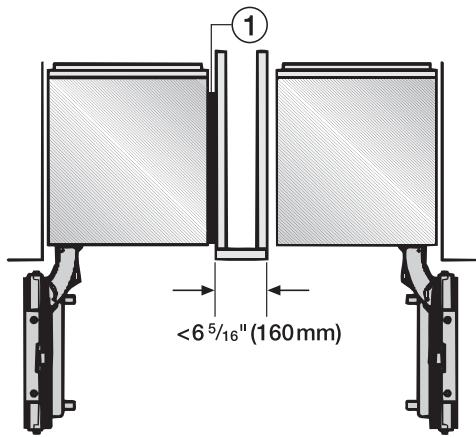

S'il y a entre deux appareils adjacents une cloison d'une épaisseur comprise entre 5/8 po (16 mm) et 6 5/16 po (160 mm), alors chaque appareil doit être individuellement installé dans son propre emplacement (meuble) à l'aide des accessoires de montage fournis.

Dans ce cas, vous devez seulement utiliser la plaque de chauffage ① de la "trousse de juxtaposition" afin d'éviter la formation de condensation et de ne pas endommager les appareils.

L'installation de la plaque de chauffage augmentera la consommation énergétique.

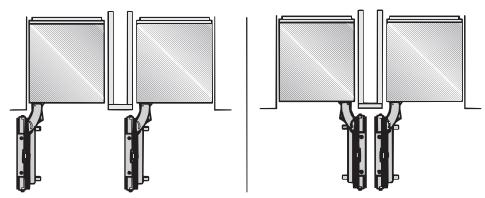

Lorsque vous relevez les dimensions pour la cloison sur le modèle 4, tenez compte de l'épaisseur des panneaux de porte sur mesure et des poignées de porte. De cette manière, les portes des appareils ne seront pas endommagées si elles sont ouvertes en même temps.

Outils et accessoires nécessaires

Pour procéder à une installation côte à côte, vous devez utiliser un cadre supérieur que vous pouvez obtenir en communiquant avec Miele.

Outils

• un tournevis Torx T 20 ;
• une mèche Torx T 20 + un aimant de retenue ;
• une clé ajustable.

Autres

des mèches de plusieurs tailles, adaptées aux matériaux ; une pièce de matériau fin (par ex. du linoléum) pour protéger le sol ; du ruban adhésif.

Préparation des appareils

Placez les appareils côte à côte dans la position voulue.

situés au-dessus et sur le côté intérieur de chaque appareil (côté de la poignée).

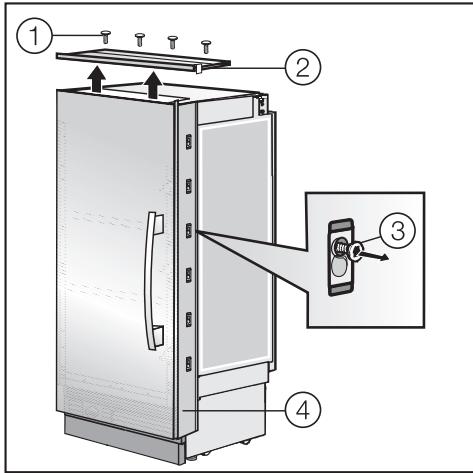

Retirez les vis ① du cadre de montage supérieur ② de chaque appareil puis enlevez le cadre. Dévissez de plusieurs tours les vis ③ du cadre de montage latéral ④ de chaque appareil. latéraux ④ de la charnière en les faisant glisser vers le haut. Revissez les vis ③ ou enlevez-les complètement.

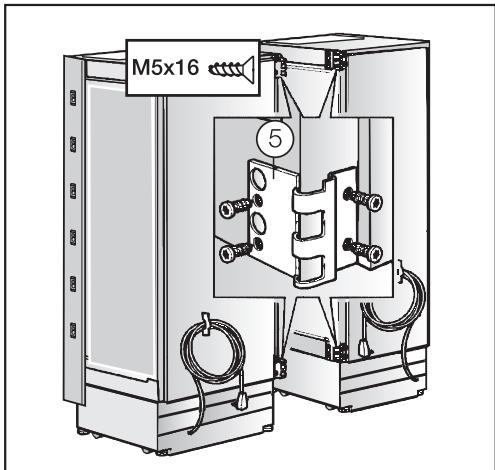

Vissez en position les demi-charnières ⑤ de la trousse de juxtaposition sur les deux appareils.

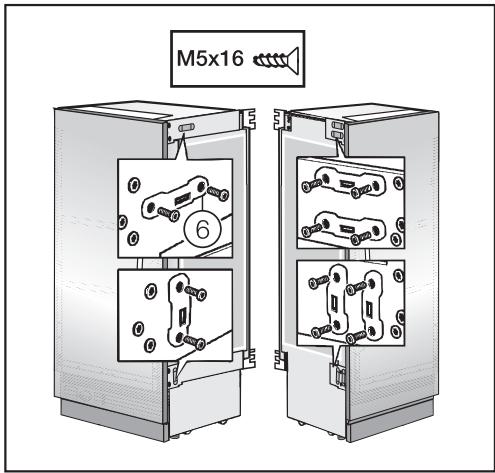

Vissez les plaques latérales ⑥ sur les deux appareils. Vérifiez ensuite la position des deux appareils.

Installation de la plaque de chauffage

La plaque de chauffage doit être fixée sur la droite de l'appareil situé à gauche.

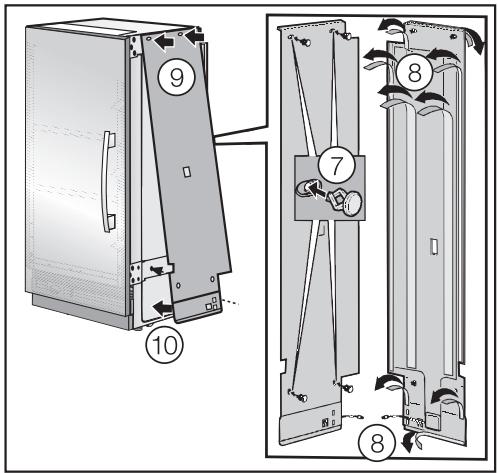

• pré-usinés ⑦. Retirez la pellicule protectrice du ruban adhésif ⑧.
• supérieurs tout en maintenant la plaque de chauffage à distance du bas de l'appareil ⑨. Appuyez sur la plaque de chauffage de bas en haut puis placez les attaches dans les trous inférieurs ⑩.

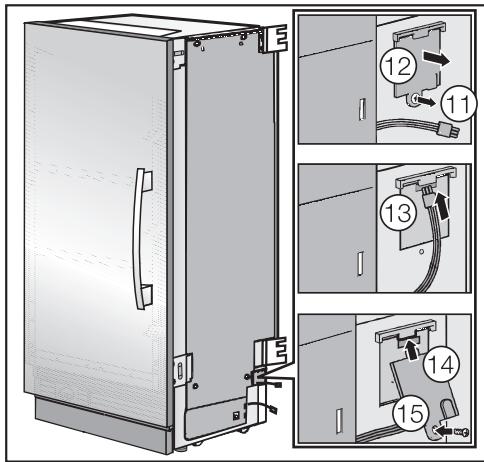

Dévissez les vis de la boîte de raccordement 11. Ouvrez la boîte de raccordement 12. Reliez le câble 13. Replacez le couvercle de la boîte de raccordement 14. Vissez de nouveau les vis de la boîte de raccordement 15.

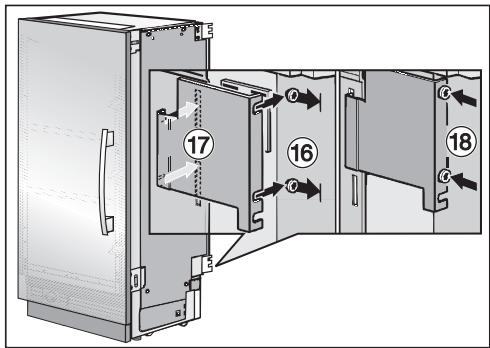

Desserrez les vis situées au bas de l'appareil 16. Ne les dévissez pas complètement. Placez le couvercle qui protège le câble au-dessus de la plaque de chauffage et replacez les vis 17 par en-dessous. Serrez les vis 18.

Connexion des appareils

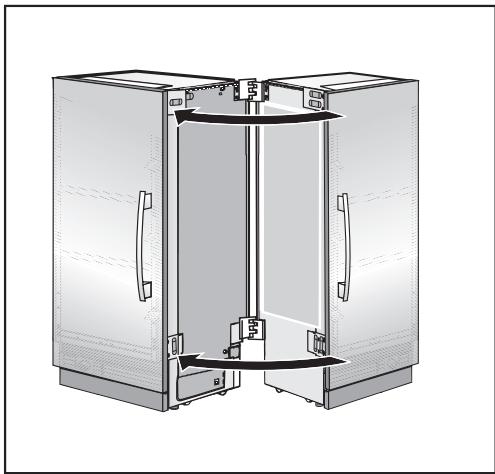

Poussez les appareils l'un contre l'autre jusqu'à ce que les demi-charnières s'emboîtent.

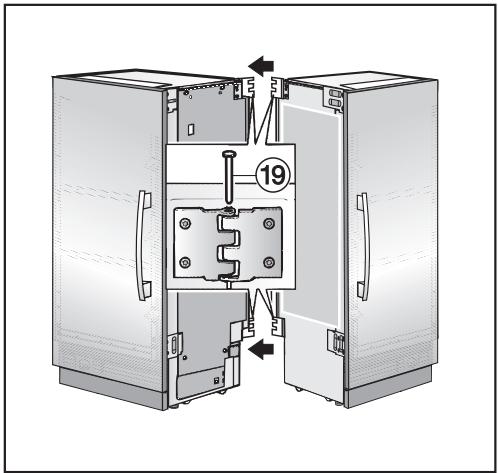

• Placez les attaches dans les charnières ⑲.

Poussez les appareils l'un contre l'autre à l'avant le plus possible.

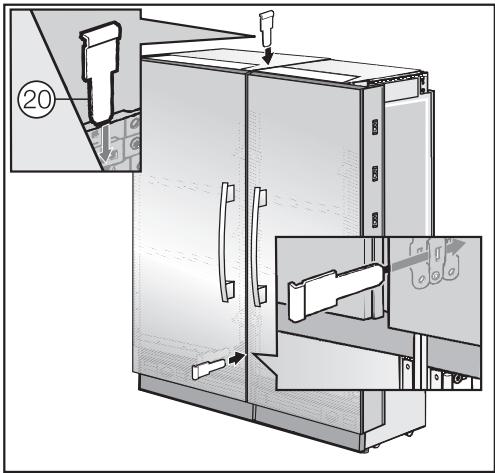

Une fois les appareils l'un contre l'autre, placez le support métallique 20 sur les plaques inférieure et supérieure. Utilisez un outil pour pousser le support jusqu'au bout.

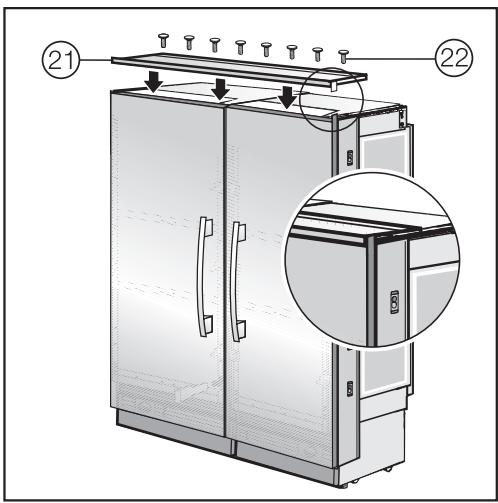

Placez le cadre supérieur au-dessus de l'installation côte à côte, enfoncez-le dans les orifices et fixez-le aux appareils à l'aide des vis 22.

Fixez maintenant les deux appareils au meuble. Référez-vous aux instructions d'installation de chaque appareil.

Les cadres et les vis qui restent ne sont plus nécessaires pour procéder à une installation côte à côte.

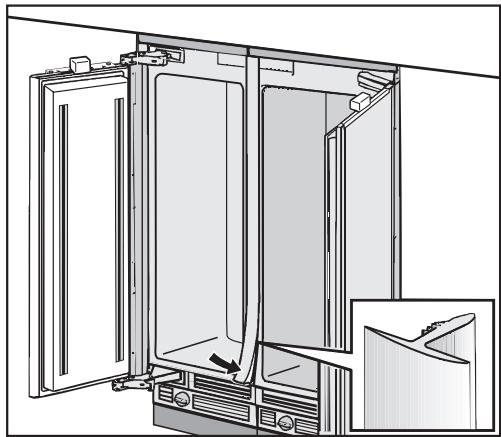

• Placez la baguette de recouvrement dans l'espace qui sépare les deux appareils.
