Marca	MIELE
Modelo	F1911SF
Tipo de producto	Refrigerador empotrable
Dimensiones (Al x An x Pr)	1778 x 762 x 635 mm
Peso neto	82 kg
Alimentación	220-240 V, 50/60 Hz
Consumo energético	180 kWh/año (clase A++)
Clase climática	SN-T
Refrigerante	R600a
Capacidad neta del refrigerador	207 L
Número de puertas	1
Tipo de control	Electrónico táctil
Iluminación interior	LED
Alarma de puerta abierta	Sí
Descongelación	Automática
Seguridad	Fijación antivuelco incluida
Mantenimiento y limpieza	Limpiar con un paño suave y agua tibia, no usar productos abrasivos
Piezas de repuesto y reparabilidad	Disponibles en Miele (marco superior, tornillos, placa calefactora)
Instalación	Requiere un kit de yuxtaposición con placa calefactora para evitar la condensación
Accesorios incluidos	Kit de yuxtaposición, placa calefactora, listón de cobertura

Preguntas frecuentes - F1911SF - INSTALLATION MANUAL MIELE

¿Cómo instalar el refrigerador F1911SF lado a lado con otro aparato?

Use el kit de yuxtaposición proporcionado. Coloque los aparatos lado a lado, retire los marcos de montaje, atornille las semibisagras y las placas laterales, luego instale la placa calefactora en el lado derecho del aparato izquierdo. Finalmente, conecte los aparatos empujando las bisagras y fije el marco superior.

¿Qué hacer en caso de condensación entre dos aparatos instalados lado a lado?

Asegúrese de que la placa calefactora esté correctamente instalada. Esta evita la condensación calentando ligeramente la zona de unión. Tenga en cuenta que su activación aumenta ligeramente el consumo energético.

¿Qué herramientas son necesarias para la instalación?

Necesitará un destornillador Torx T20, una broca Torx T20 con imán, una llave ajustable, brocas adecuadas para los materiales, una pieza de protección para el suelo (linóleo) y cinta adhesiva.

¿Puedo instalar el refrigerador sin marco superior?

No, un marco superior es obligatorio para los aparatos con frente de acero inoxidable. Debe corresponder al ancho total de la instalación. Contacte a Miele para obtener el marco adecuado.

¿Cómo fijar la placa calefactora?

Retire la película protectora de la cinta adhesiva en la placa, luego fíjela en el lado derecho del aparato izquierdo usando los agujeros pretaladrados. Conecte el cable en la caja de conexión y vuelva a atornillar los tornillos de fijación.

¿Es posible instalar el refrigerador solo?

Se recomienda encarecidamente estar dos personas para reducir los riesgos de lesiones o daños al aparato, ya que la parte superior del aparato es pesada.

¿Dónde encontrar el marco superior para mi instalación?

El marco superior se obtiene contactando al servicio al cliente de Miele. Puede comunicarse por teléfono al 800-643-5381 o por correo electrónico a [e-mail].

¿Cómo limpiar el aparato?

Use un paño suave humedecido con agua tibia y un detergente suave. Evite productos abrasivos o que contengan alcohol. Luego seque con un paño seco para evitar marcas.

¿Qué hacer si la puerta no cierra correctamente?

Verifique que el aparato esté nivelado y que las bisagras estén bien alineadas. Asegúrese de que nada obstruya el cierre. Si el problema persiste, consulte el manual de instalación o contacte a Miele.

¿Cuáles son las dimensiones exactas del aparato F1911SF?

Las dimensiones aproximadas son 1778 mm de alto, 762 mm de ancho y 635 mm de fondo. Verifique el manual específico de su modelo para valores precisos.

MANUAL DE USUARIO F1911SF - INSTALLATION MANUAL MIELE

Instalaciones adjacentes 15
sin división 15
... con división 16

Accesorios y herramrientas necessities 16

Herramentas 16
Otros 16

Preparación de los aparatos 17
Instalacion de la esterilla electrica 18
Conexión de los aparatos 19

Este equipo de combinaciones deben usarse en las instalaciones adyacentes de los siguientes modelos:

• K 18x1 SF, K 19x1 SF
• F 14x1 SF, F 18x1 SF, F 19x1 SF
• KF 18x1 SF, KF 19x1 SF
  -KWT16x1SF

Para la instalación adyacente de aparatos con frente de acero inoxidable, también nécessitará un

Marco superior.

Comunique con Miele para Obtener un marco superior del ancho besoin. El ancho del marco superior corresponde al ancho total de su combinacion de aparatos adyacentes.

Antes de comenza

Lea todas las instrucciones de este manual, al igual que las del manual que viene con su aparato antes de la instalacion o uso.

El peso de este aparato se concentra en su parte superior y deben sutarse para evaporar la posibiliad de que se incline hacer adelante.

Mantenga las puertas cerradas hasta que el aparato está Completely instalado y afianzado según las instrucciones de instalación.

Se deben usar dos personas para la instalación a fin de reducir el riesgo de lesiones o daños al producto.

Instalaciones adyacentes

...sin división

Si los aparatos se instalan directamente uno al lado del otro (sin una división), seranecessaryacoplarlos. también se debeinstalaruna alfombrillaTERMICA.

Esto ayudará aatar la condensación y evitará daños.

La instalación de la alfombrilla tírmica aumento el consumo de energia.

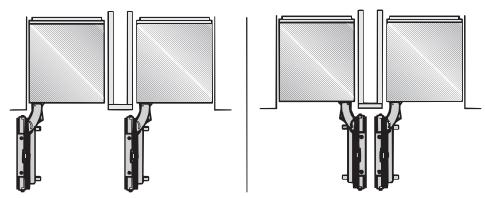

... con división

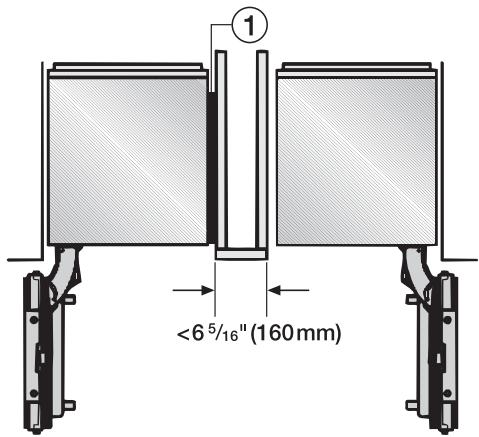

El grosor minimo de la división es de 16 mm (5/8").

Si el grosor de la división entre los aparatos adyacentes es de 16 mm (5 / 8^ ) a 160 mm (6 5 / 16^ ), cada uno de ellos deverá instalarse en forma individual Dentro de su propia cavidad emploando los accesos de montaje suministrados.

En este caso, lo unico que necessitará es la alfombrilla tírmica ① del "Equipo de combinación" para prevenir la condensación y evaporar daños.

La instalación de la alfombrilla térmica aumento el consumo de energia.

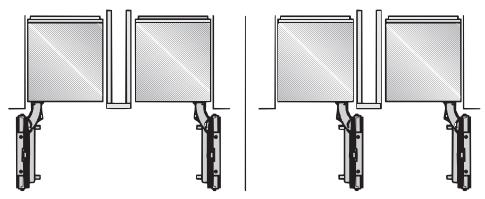

Al determinar las dimensiones de la división correspondiente al modelo 4,onga en cuenta el grosor de las Areas frontales del mueble y las manijas de las puertas. Esto impedirá que las puertas se dan si se abren al mesmo tiempo.

Accesorios y herramrientas necessities

Para conectar la combinación de aparatos adjacentes, necessitará un marco superior, queoulda obtener de Miele.

Herramentas

• Desatornillador con cabeza Torx T 20
  Broca Torx T 20 y portabocasmagnétique
• Lhave ajustable

Otros

• Diversos tamanos de brocas, adequados para el material
• Pieza de material delgado (por典型案例, linóleo) para proteger el piso contra días
• Cinta adhesiva

Preparación de los aparatos

• Coloque los aparatos uno al lado del otro según la configuración prevista.

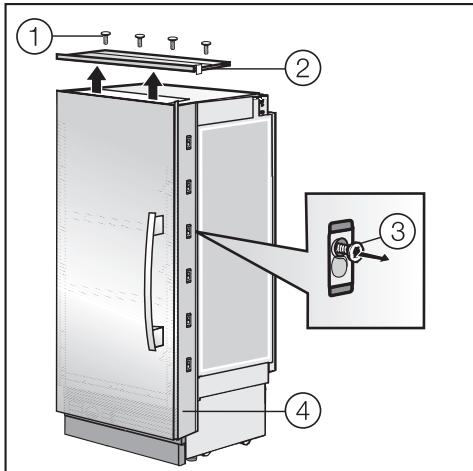

Saque los marcos de montaje ubicados en la parte superior e interior (lado de las manijas) de cada aparato.

En cada aparato, saque los tormillos ① del marco de montaje superior ② yquite el marco sacandolo hacer arriba.
Suelte los tornillos ③ girandolos un par de veces en el marco de montaje lateral ④ de cada aparato.
Deslice cada marco de montaje ④ ligeramente hacer arriba y bajo.Hacia afuera para sacarlo de su bisagra.
- Apriete los tornillos ③ al máximo oquitelos.

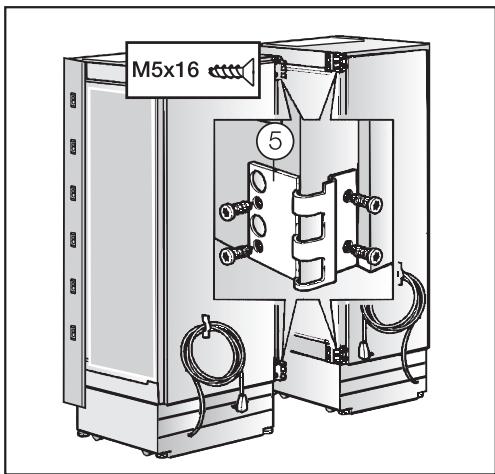

Tome cada mitad de las bisagras ⑤ del equipo para instalaciones adjacentes y atorníllelas a también aparatos.

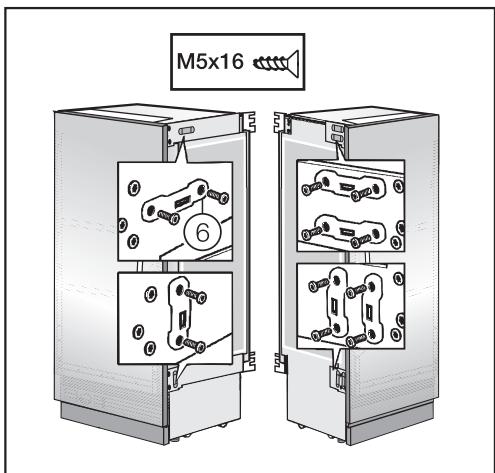

■ Atornille las placas laterales ⑥ a también aparatos. Examine la posición de los dos aparatos.

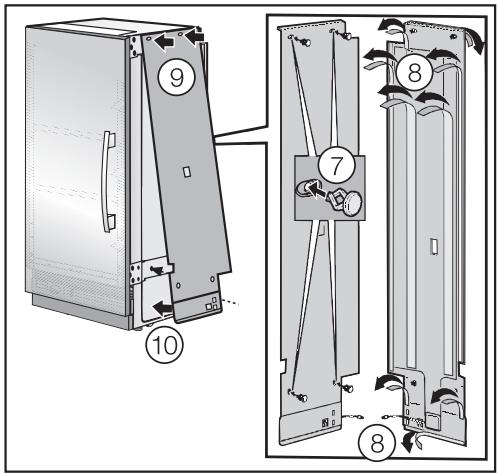

Instalación de la esterilla electrica

La esterilla tírmica debe sujetarse sobre elgado Derecho del aparatoubicado aldo izquierdo.

• Introduzca los pasadores a工程技术 de los orificios preparados ⑦
  Jale y retire la tira de proteccion de la cinta adhesiva ⑧
  Introduzca los pasadores en los orificios superiores, al tiempo que mantiene la esterillaTERMica lejos de la parte inferior del aparato ⑨
• Pegue la esterilla tírmica en direccion de arriba hacía bajo e introduzca los pasadores inferiores en los orificios ⑩

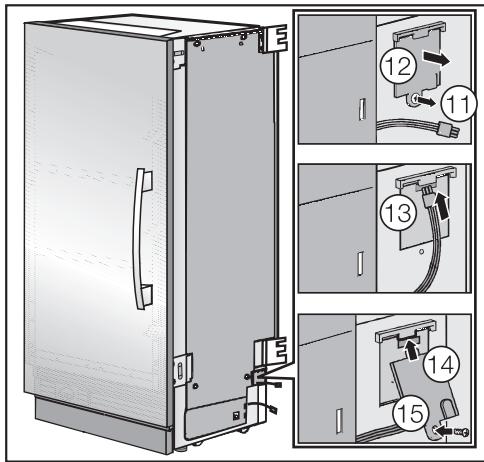

■ Afloje los tornillos de la caja de conexiones ⑪.
Abra la caja de conexiones 12.
Conecte el cable 13.
Cierre la tapa de la caja de conexiones 14.
Coloque y apriete los tornillos de la caja de conexiones 15.

■ Afloje los tornillos de la parte posterior del aparato 16. No los desatornille totalmente.
Cuelgue la tapa del cable de su bisagra en la alfombrillaTERMICA y, por abajo, empujela hacia los tornillos 17.
Apriete los tornillos⑱

Conexión de los aparatos

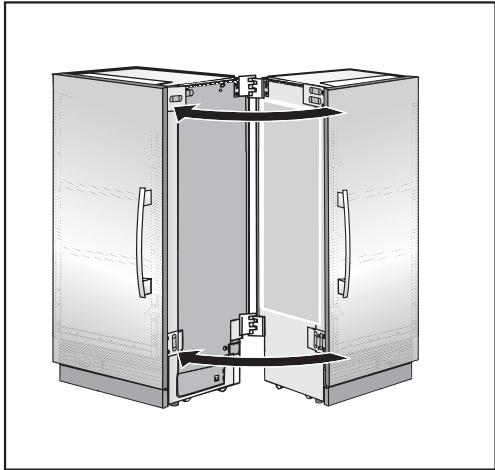

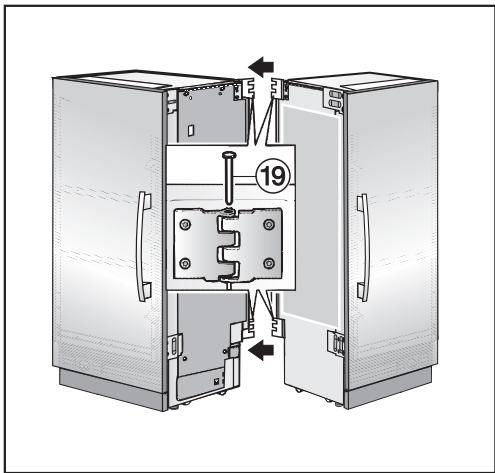

• Empuje los aparatos para acercarlos y hasta que las mitades de las misagras se acoplan.

• Introduzca los pasadores ⑨ en las bisagras.

Acerque los aparatos lo máximo possible.

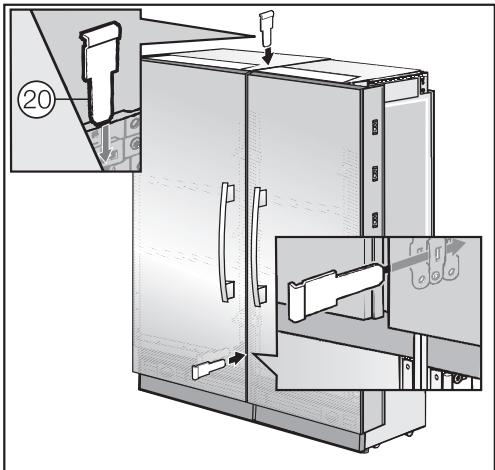

• Una vez unidos los aparatos, introduzca el puntal de metal ② en las placas superior e inferior. Utilice una herramienta para empujar el puntal hasta insertarla porcomplete.

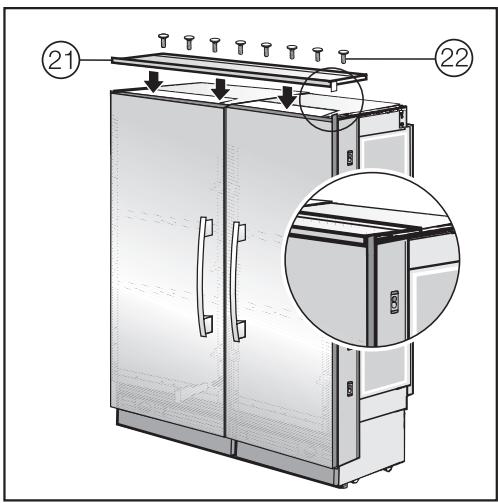

• Coloque el marco superior (21) en la combinación de aparatos adyacentes, enganchelo en los orificios y fíjelo a los aparatos con los tornillos (22).

Ahora sujete la combinacion de aparatos a la cavidad de la instalacion. Para Obtener las instrucciones, consulte las instrucciones de instalacion de cada aparato.

Los marcos y tornillos que quedan ya no son necessarios para la combinación de aparatos adyacentes.

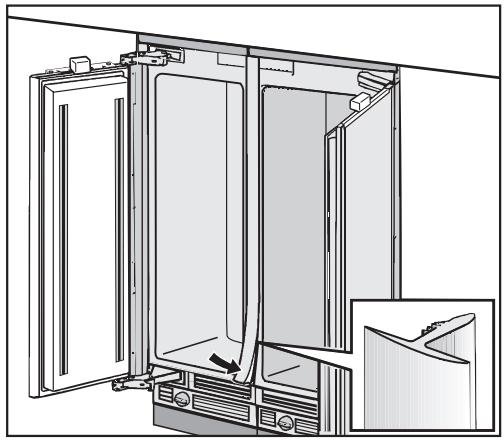

Introduzca la tira de recubrimiento en la juntera entre los aparatos.
