Type de produit	Congélateur
Marque	MIELE
Modèle	F1811SF
Type d'installation	Intégré côte à côte (avec ou sans cloison)
Alimentation électrique	120 V ~ 60 Hz
Réfrigérant	R600a (isobutane)
Classe climatique	SN-T (tempérée à tropicale)
Fonction congélation rapide	Oui
Alarme de porte	Oui
Éclairage intérieur	Oui
Dégivrage	Automatique (No Frost)
Matériau de la porte	Acier inoxydable (en option)
Niveau sonore	Env. 40 dB (estimation)
Poids net (approx.)	150 kg
Dimensions (H x L x P)	Voir notice d'installation
Accessoires inclus	Kit de juxtaposition (cadres, demi-charnières, plaques latérales, plaque de chauffage, câble)
Outils nécessaires	Tournevis Torx T20, mèche Torx T20 + aimant, clé ajustable
Protection du sol	Matériau fin (linoléum) recommandé
Fixation antisèche	Recommandée (kit non fourni)
Consommation énergétique	Augmentée si plaque de chauffage installée

FOIRE AUX QUESTIONS - F1811SF - INSTALLATION MANUAL MIELE

Comment installer deux congélateurs Miele côte à côte ?

Pour une installation côte à côte, vous devez utiliser le kit de juxtaposition fourni. Placez les deux appareils côte à côte, fixez ensemble les demi-charnières et les plaques latérales, puis installez la plaque de chauffage. Enfin, fixez le cadre supérieur et la baguette de recouvrement. Référez-vous au manuel d'installation détaillé.

Dois-je utiliser une plaque de chauffage pour l'installation côte à côte ?

Oui, une plaque de chauffage est nécessaire pour éviter la condensation et les dommages. Elle doit être installée sur le côté droit de l'appareil gauche. Notez que cela augmente la consommation énergétique.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis Torx T20, d'une mèche Torx T20 avec aimant et d'une clé ajustable. Prévoyez également des mèches adaptées au matériau du meuble et un matériau fin (linoléum) pour protéger le sol.

Comment préparer les appareils avant l'assemblage ?

Retirez les cadres de montage supérieurs et latéraux de chaque appareil. Dévisez les vis correspondantes, puis vissez les demi-charnières du kit sur les côtés intérieurs. Fixez également les plaques latérales.

Comment installer la plaque de chauffage ?

Placez la plaque de chauffage sur le côté droit de l'appareil gauche. Insérez les attaches dans les trous pré-usinés, retirez la pellicule du ruban adhésif, puis fixez la plaque de bas en haut. Raccordez le câble dans la boîte de jonction et replacez le couvercle.

Comment fixer les deux appareils ensemble ?

Poussez les appareils l'un contre l'autre jusqu'à ce que les demi-charnières s'emboîtent. Placez les attaches dans les charnières, puis insérez le support métallique sur les plaques inférieure et supérieure. Utilisez un outil pour pousser le support jusqu'au bout.

Comment installer le cadre supérieur ?

Le cadre supérieur doit être commandé séparément pour les modèles en acier inoxydable. Placez-le au-dessus de l'installation, enfoncez-le dans les orifices et fixez-le avec les vis fournies. Sa largeur doit correspondre à la largeur totale des deux appareils.

Que faire si les portes sont en acier inoxydable ?

Pour des portes en acier inoxydable, un cadre supérieur spécifique est nécessaire. Contactez Miele pour obtenir un cadre de la bonne largeur. Tenez compte de l'épaisseur des panneaux de porte sur mesure et des poignées pour éviter tout dommage.

Comment protéger le sol pendant l'installation ?

Utilisez un matériau fin et protecteur comme du linoléum pour éviter de rayer ou d'endommager le sol lors du déplacement des appareils.

Pourquoi la consommation énergétique augmente-t-elle avec la plaque de chauffage ?

La plaque de chauffage empêche la condensation entre les appareils, ce qui nécessite une consommation d'énergie supplémentaire. Cette augmentation est normale et fait partie du fonctionnement en configuration côte à côte.

MODE D'EMPLOI F1811SF - INSTALLATION MANUAL MIELE

Instructions d'installation

Afin d'éviter une utilisation inappropriée, veuillez lire ces instructions avant l'installation ou l'utilisation.

en, fr, es - US, CA, MX

... avec cloison....10

Outils et accessoires nécessaires....10

Outils....10

Autres 10

Préparation des appareils 11

Installation de la plaque de chauffage 12

Connexion des appareils....13

es 15

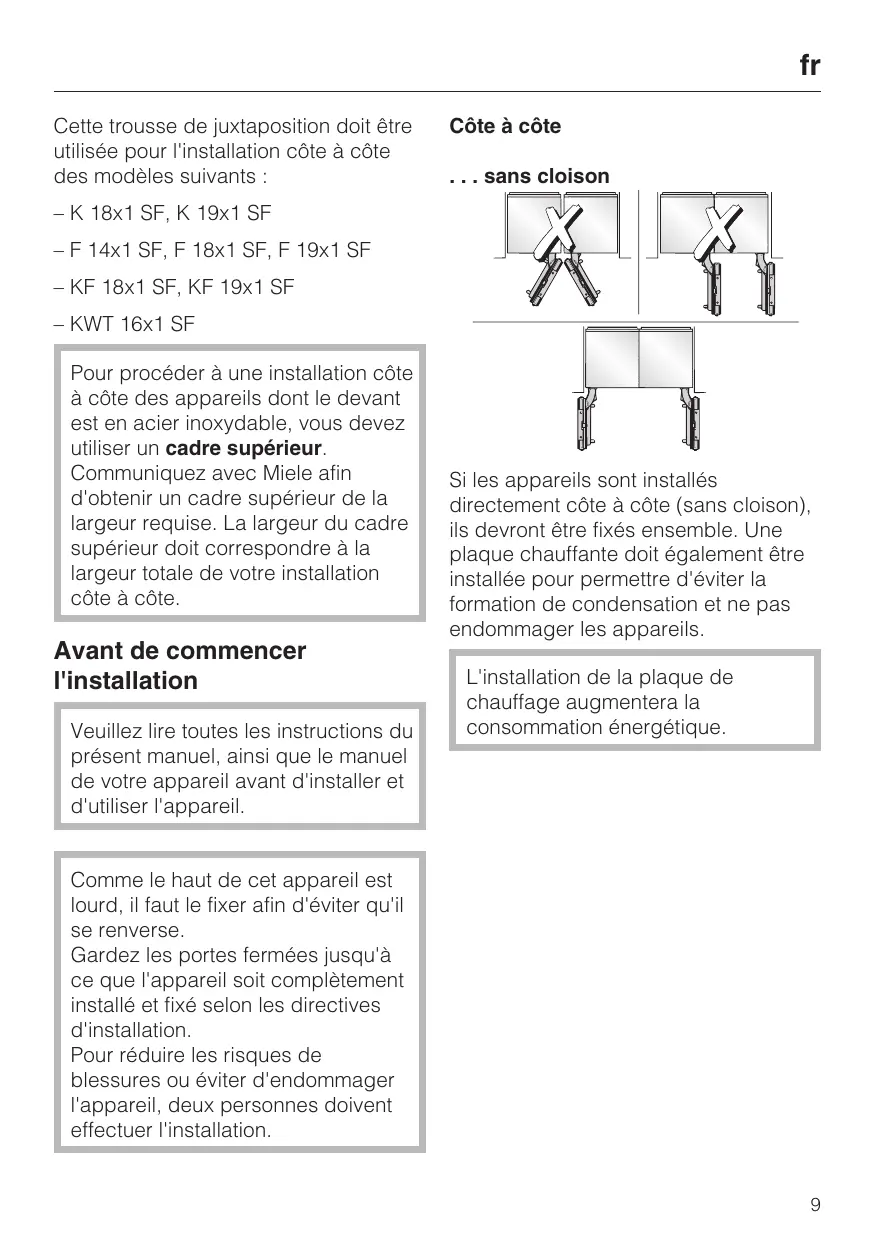

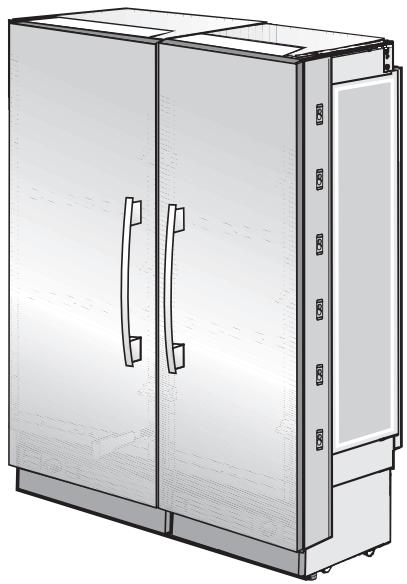

Cette trousse de juxtaposition doit être utilisée pour l'installation côte à côte des modèles suivants :

Pour procéder à une installation côte à côte des appareils dont le devant est en acier inoxydable, vous devez utiliser un cadre supérieur.

Communiquez avec Miele afin d'obtenir un cadre supérieur de la largeur requise. La largeur du cadre supérieur doit correspondre à la largeur totale de votre installation côte à côte.

Avant de commencer l'installation

Veuillez lire toutes les instructions du présent manuel, ainsi que le manuel de votre appareil avant d'installer et d'utiliser l'appareil.

Comme le haut de cet appareil est lourd, il faut le fixer afin d'éviter qu'il se renverse.

Gardez les portes fermées jusqu'à ce que l'appareil soit complètement installé et fixé selon les directives d'installation.

Pour réduire les risques de blessures ou éviter d'endommager l'appareil, deux personnes doivent effectuer l'installation.

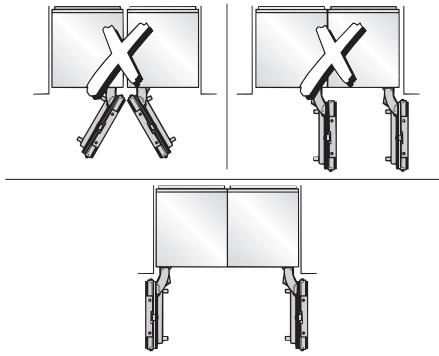

Côte à côte

... sans cloison

Si les appareils sont installés directement côte à côte (sans cloison), ils devront être fixés ensemble. Une plaque chauffante doit également être installée pour permettre d'éviter la formation de condensation et ne pas endommager les appareils.

L'installation de la plaque de chauffage augmentera la consommation énergétique.

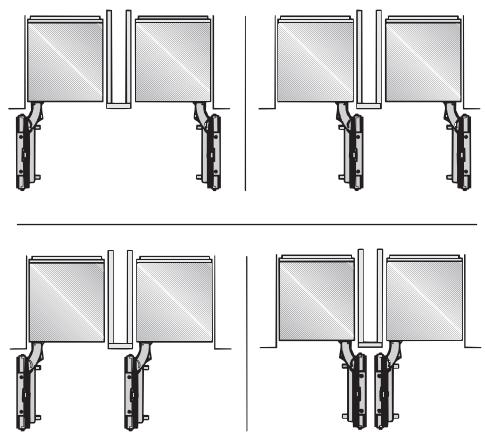

... avec cloison

La cloison doit avoir une épaisseur d'au moins 5/8 po (16 mm).

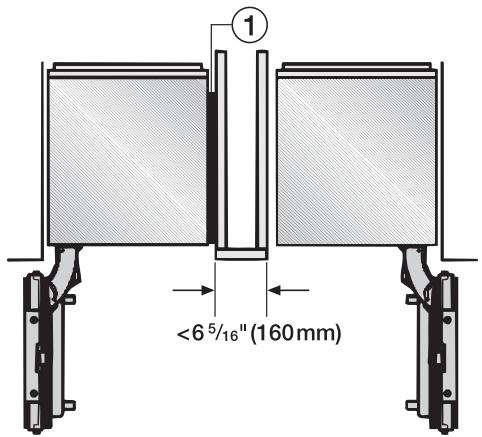

S'il y a entre deux appareils adjacents une cloison d'une épaisseur comprise entre 5/8 po (16 mm) et 6 5/16 po (160 mm), alors chaque appareil doit être individuellement installé dans son propre emplacement (meuble) à l'aide des accessoires de montage fournis.

Dans ce cas, vous devez seulement utiliser la plaque de chauffage ① de la "trousse de juxtaposition" afin d'éviter la formation de condensation et de ne pas endommager les appareils.

L'installation de la plaque de chauffage augmentera la consommation énergétique.

Lorsque vous relevez les dimensions pour la cloison sur le modèle 4, tenez compte de l'épaisseur des panneaux de porte sur mesure et des poignées de porte. De cette manière, les portes des appareils ne seront pas endommagées si elles sont ouvertes en même temps.

Outils et accessoires nécessaires

Pour procéder à une installation côte à côte, vous devez utiliser un cadre supérieur que vous pouvez obtenir en communiquant avec Miele.

Outils

– un tournevis Torx T 20 ; - une mèche Torx T 20 + un aimant de retenue ; - une clé ajustable.

Autres

• des mèches de plusieurs tailles, adaptées aux matériaux ;
• une pièce de matériau fin (par ex. du linoléum) pour protéger le sol ;
• du ruban adhésif.

Préparation des appareils

■ Placez les appareils côte à côte dans la position voulue.

Retirez les cadres de montage situés au-dessus et sur le côté intérieur de chaque appareil (côté de la poignée).

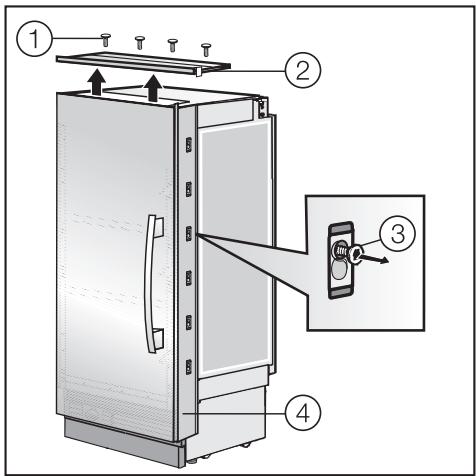

■ Retirez les vis ① du cadre de montage supérieur ② de chaque appareil puis enlevez le cadre. ■ Dévissez de plusieurs tours les vis ③ du cadre de montage latéral ④ de chaque appareil. ■ Retirez les cadres de montage latéraux ④ de la charnière en les faisant glisser vers le haut. ■ Revissez les vis ③ ou enlevez-les complètement.

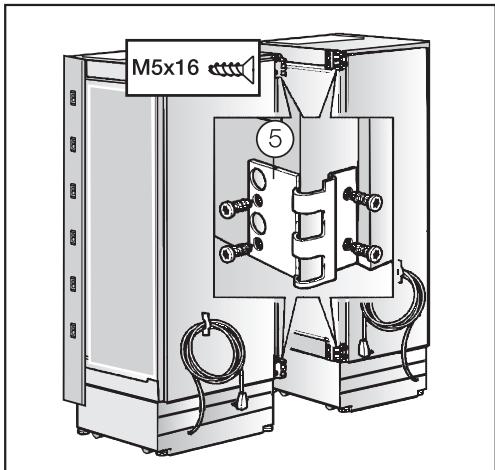

■ Vissez en position les demi-charnières ⑤ de la trousse de juxtaposition sur les deux appareils.

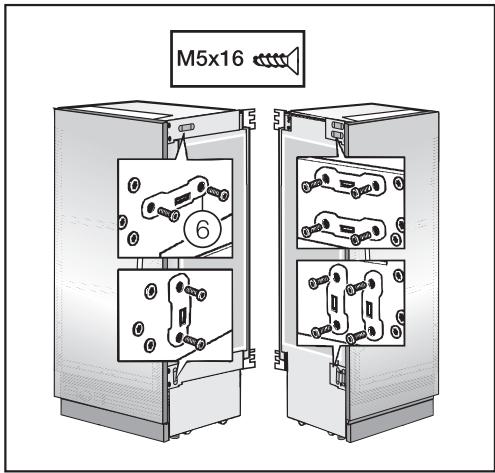

■ Vissez les plaques latérales ⑥ sur les deux appareils. Vérifiez ensuite la position des deux appareils.

Installation de la plaque de chauffage

La plaque de chauffage doit être fixée sur la droite de l'appareil situé à gauche.

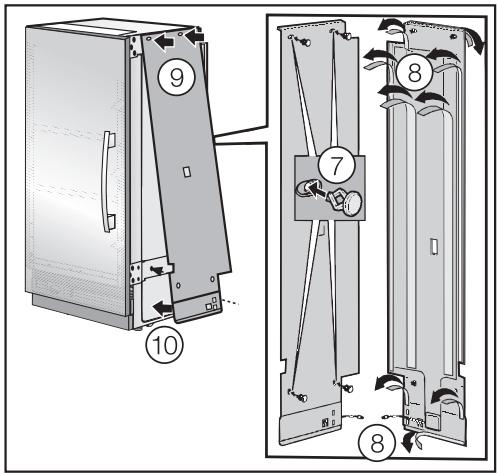

■ Placez les attaches dans les trous pré-usinés ⑦. ■ Retirez la pellicule protectrice du ruban adhésif ⑧. ■ Placez les attaches dans les trous supérieurs tout en maintenant la plaque de chauffage à distance du bas de l'appareil ⑨. ■ Appuyez sur la plaque de chauffage de bas en haut puis placez les attaches dans les trous inférieurs ⑩.

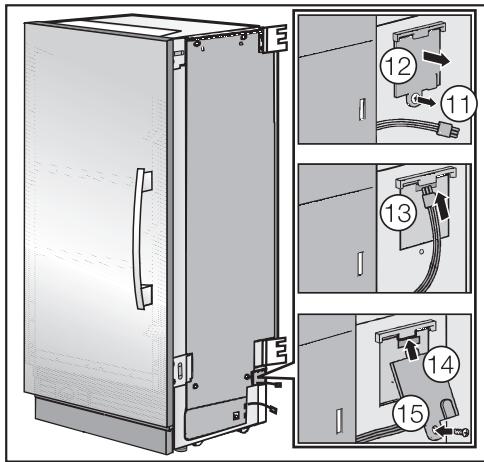

■ Dévissez les vis de la boîte de raccordement ⑪. ■ Ouvrez la boîte de raccordement ⑫. ■ Reliez le câble ⑬. ■ Replacez le couvercle de la boîte de raccordement ⑭. ■ Vissez de nouveau les vis de la boîte de raccordement ⑮.

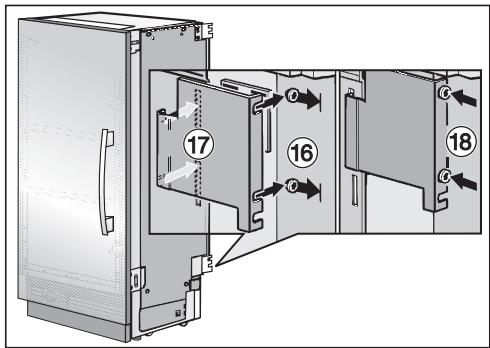

■ Desserrez les vis situées au bas de l'appareil ⑯. Ne les dévissez pas complètement. ■ Placez le couvercle qui protège le câble au-dessus de la plaque de chauffage et replacez les vis ⑰ par en-dessous. ■ Serrez les vis ⑱.

Connexion des appareils

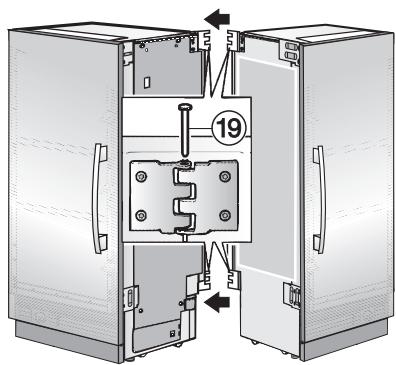

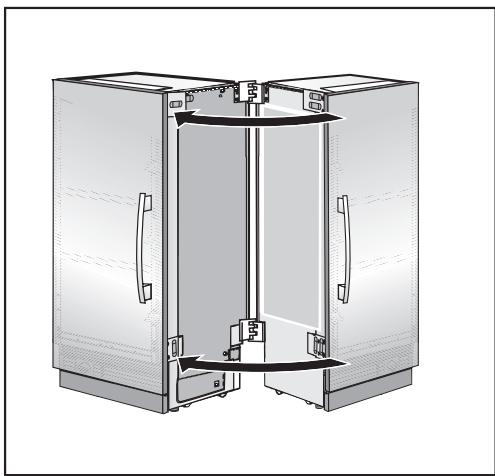

■ Poussez les appareils l'un contre l'autre jusqu'à ce que les demi-charnières s'emboîtent.

■ Placez les attaches dans les charnières ⑲.

■ Poussez les appareils l'un contre l'autre à l'avant le plus possible.

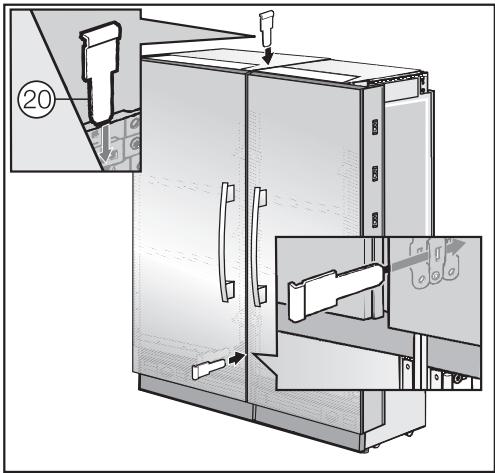

■ Une fois les appareils l'un contre l'autre, placez le support métallique ⑳ sur les plaques inférieure et supérieure. Utilisez un outil pour pousser le support jusqu'au bout.

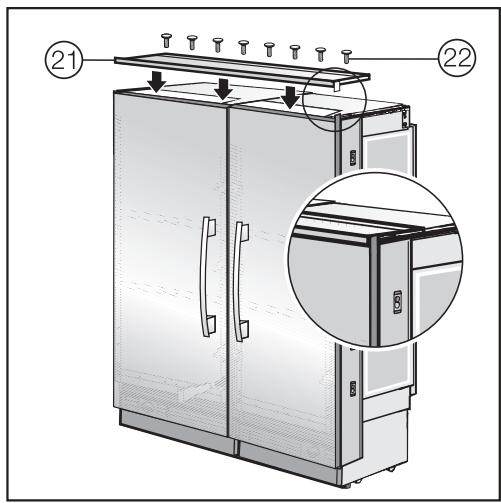

■ Placez le cadre supérieur ⑳ au dessus de l'installation côte à côte, enfoncez le dans les orifices et fixez le aux appareils à l'aide des vis ⑳.

Fixer maintenant les deux appareils au meuble. Référez-vous aux instructions d'installation de chaque appareil.

Les cadres et les vis qui restent ne sont plus nécessaires pour procéder à une installation côte à côte.

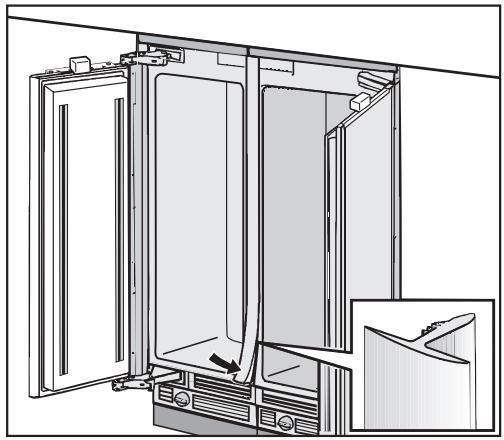

■ Placez la baguette de recouvrement dans l'espace qui sépare les deux appareils.
