Tipo de producto	Congelador
Marca	MIELE
Modelo	F1811SF
Tipo de instalación	Integrado lado a lado (con o sin separador)
Alimentación eléctrica	120 V ~ 60 Hz
Refrigerante	R600a (isobutano)
Clase climática	SN-T (templada a tropical)
Función de congelación rápida	Sí
Alarma de puerta	Sí
Iluminación interior	Sí
Descongelación	Automática (No Frost)
Material de la puerta	Acero inoxidable (opcional)
Nivel de ruido	Aprox. 40 dB (estimación)
Peso neto (aprox.)	150 kg
Dimensiones (Al x An x Pr)	Ver manual de instalación
Accesorios incluidos	Kit de yuxtaposición (marcos, bisagras medias, placas laterales, placa de calentamiento, cable)
Herramientas necesarias	Destornillador Torx T20, broca Torx T20 + imán, llave ajustable
Protección del suelo	Material fino (linóleo) recomendado
Fijación antivuelco	Recomendada (kit no incluido)
Consumo de energía	Aumentado si se instala placa de calefacción

Preguntas frecuentes - F1811SF - INSTALLATION MANUAL MIELE

¿Cómo instalar dos congeladores Miele lado a lado?

Para una instalación lado a lado, debe usar el kit de yuxtaposición incluido. Coloque los dos aparatos uno al lado del otro, fije juntas las bisagras medias y las placas laterales, luego instale la placa de calentamiento. Finalmente, fije el marco superior y la moldura de cubrimiento. Consulte el manual de instalación detallado.

¿Debo usar una placa de calefacción para la instalación lado a lado?

Sí, se necesita una placa de calefacción para evitar la condensación y los daños. Debe instalarse en el lado derecho del aparato izquierdo. Tenga en cuenta que esto aumenta el consumo de energía.

¿Qué herramientas son necesarias para la instalación?

Necesitará un destornillador Torx T20, una broca Torx T20 con imán y una llave ajustable. Además, prevea brocas adecuadas al material del mueble y un material fino (linóleo) para proteger el suelo.

¿Cómo preparar los aparatos antes del montaje?

Retire los marcos de montaje superiores y laterales de cada aparato. Desatornille los tornillos correspondientes, luego atornille las bisagras medias del kit en los lados interiores. Fije también las placas laterales.

¿Cómo instalar la placa de calefacción?

Coloque la placa de calefacción en el lado derecho del aparato izquierdo. Inserte los sujetadores en los orificios premecanizados, retire la película de la cinta adhesiva, luego fije la placa de abajo arriba. Conecte el cable en la caja de conexiones y vuelva a colocar la tapa.

¿Cómo fijar los dos aparatos juntos?

Empuje los aparatos uno contra el otro hasta que las bisagras medias encajen. Coloque los sujetadores en las bisagras, luego inserte el soporte metálico en las placas inferior y superior. Use una herramienta para empujar el soporte hasta el fondo.

¿Cómo instalar el marco superior?

El marco superior debe pedirse por separado para los modelos de acero inoxidable. Colóquelo sobre la instalación, introdúzcalo en los orificios y fíjelo con los tornillos suministrados. Su ancho debe coincidir con el ancho total de los dos aparatos.

¿Qué hacer si las puertas son de acero inoxidable?

Para puertas de acero inoxidable, se necesita un marco superior específico. Contacte a Miele para obtener un marco del ancho correcto. Tenga en cuenta el grosor de los paneles de puerta a medida y las manijas para evitar daños.

¿Cómo proteger el suelo durante la instalación?

Use un material fino y protector como linóleo para evitar rayar o dañar el suelo al mover los aparatos.

¿Por qué aumenta el consumo de energía con la placa de calefacción?

La placa de calefacción evita la condensación entre los aparatos, lo que requiere un consumo de energía adicional. Este aumento es normal y forma parte del funcionamiento en configuración lado a lado.

MANUAL DE USUARIO F1811SF - INSTALLATION MANUAL MIELE

Equipo de combinación para modelos SF

Para prevenir usos inadecuados, lea este instructivo antes de la instalación o utilización.

es....3

Antes de comenzar 3

Lado a lado 3

Instalaciones adyacentes....15

... sin división ..... 15

... con división.... 16

Accesorios y herramientas necesarias 16

Herramientas 16

Otros....16

Preparación de los aparatos 17

Instalación de la esterilla eléctrica 18

Conexión de los aparatos 19

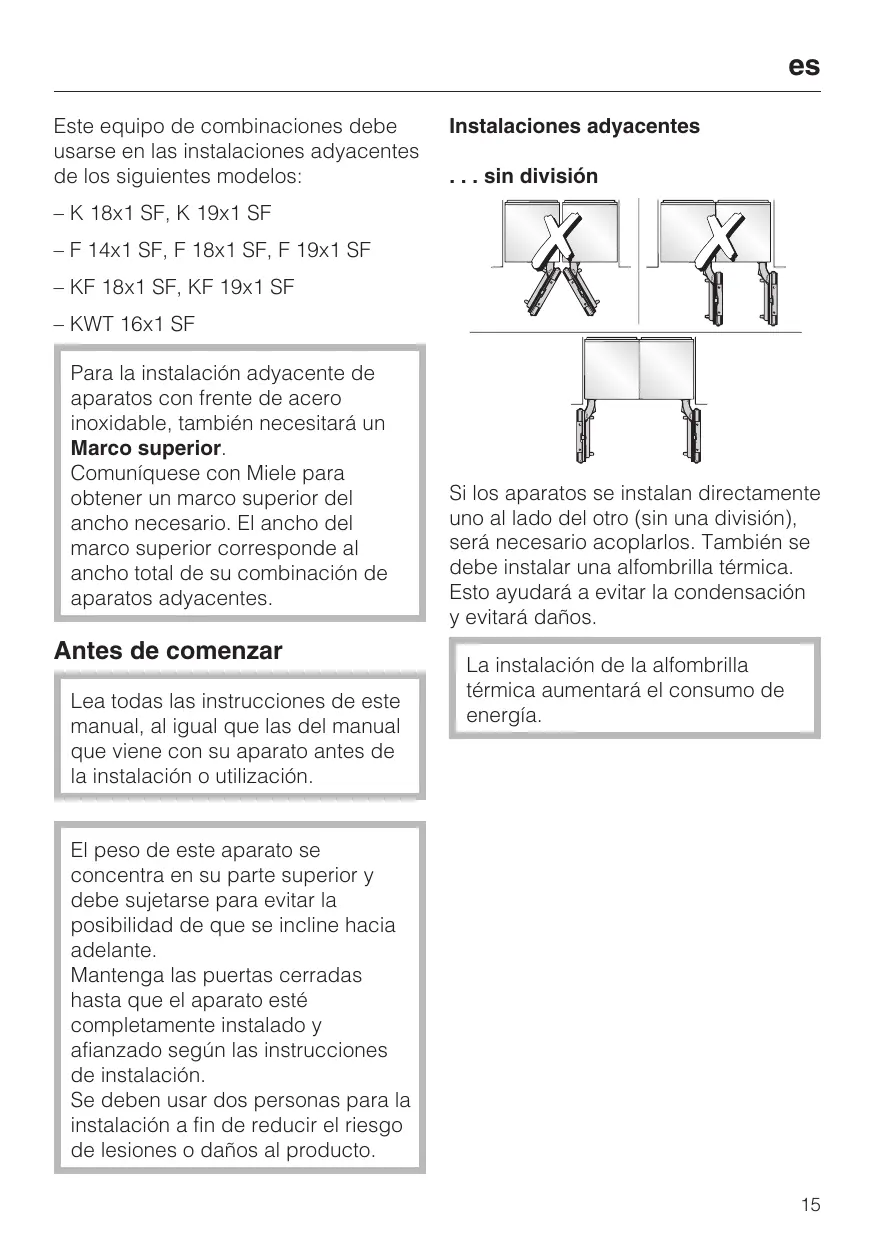

Este equipo de combinaciones debe usarse en las instalaciones adyacentes de los siguientes modelos:

Para la instalación adyacente de aparatos con frente de acero inoxidable, también necesitará un

marco superior.

Comuníquese con Miele para obtener un marco superior del ancho necesario. El ancho del marco superior corresponde al ancho total de su combinación de aparatos adyacentes.

Antes de comenzar

Lea todas las instrucciones de este manual, al igual que las del manual que viene con su aparato antes de la instalación o utilización.

El peso de este aparato se concentra en su parte superior y debe sujetarse para evitar la posibilidad de que se incline hacia adelante.

Mantenga las puertas cerradas hasta que el aparato esté completamente instalado y afianzado según las instrucciones de instalación.

Se deben usar dos personas para la instalación a fin de reducir el riesgo de lesiones o daños al producto.

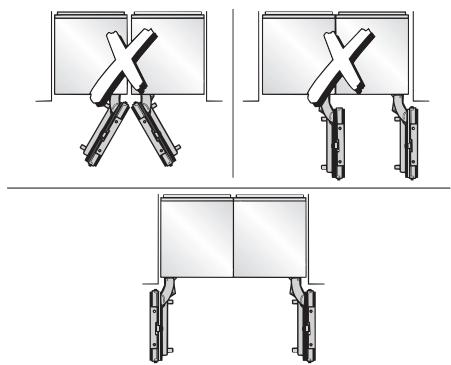

Instalaciones adyacentes

... sin división

Si los aparatos se instalan directamente uno al lado del otro (sin una división), será necesario acoplarlos. También se debe instalar una alfombrilla térmica. Esto ayudará a evitar la condensación y evitará daños.

La instalación de la alfombrilla térmica aumentará el consumo de energía.

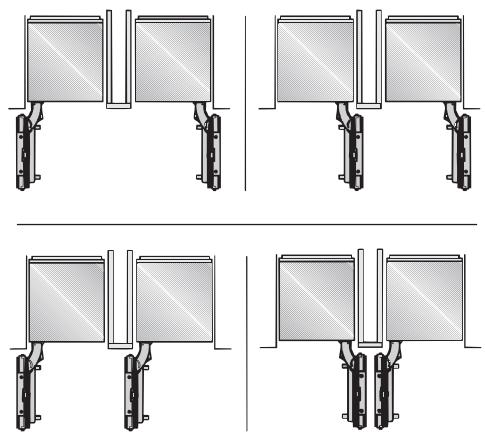

... con división

El grosor mínimo de la división es de 16 mm (5/8").

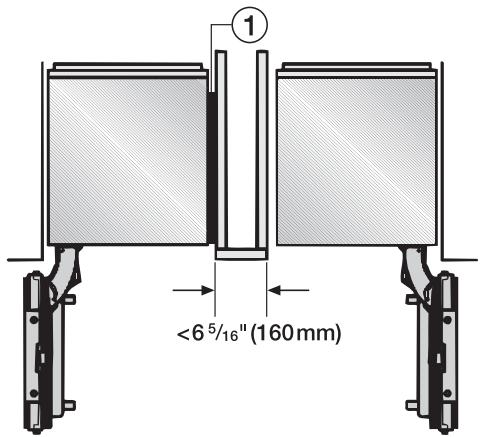

Si el grosor de la división entre los aparatos adyacentes es de 16 mm (5/8) a 160 mm (6 5/16), cada uno de ellos deberá instalarse en forma individual dentro de su propia cavidad empleando los accesorios de montaje suministrados.

En este caso, lo único que necesitará es la alfombrilla térmica ① del "Equipo de combinación" para prevenir la condensación y evitar daños.

La instalación de la alfombrilla térmica aumentará el consumo de energía.

Al determinar las dimensiones de la división correspondiente al modelo 4, tenga en cuenta el grosor de las áreas frontales del mueble y las manijas de las puertas. Esto impedirá que las puertas se dañen si se abren al mismo tiempo.

Accesorios y herramientas necesarias

Para conectar la combinación de aparatos adyacentes, necesitará un marco superior, que podrá obtener de Miele.

Herramientas

• Desatornillador con cabeza Torx T 20
• Broca Torx T 20 y portabrocas magnético
• Llave ajustable

Otros

• Diversos tamaños de brocas, adecuados para el material
• Pieza de material delgado (por ejemplo, linóleo) para proteger el piso contra daños
• Cinta adhesiva

Preparación de los aparatos

■ Coloque los aparatos uno al lado del otro según la configuración prevista.

Saque los marcos de montaje ubicados en la parte superior e interior (lado de las manijas) de cada aparato.

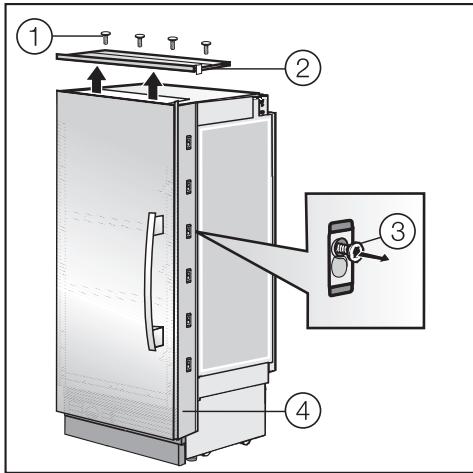

■ En cada aparato, saque los tornillos ① del marco de montaje superior ② y quite el marco sacándolo hacia arriba. ■ Suelte los tornillos ③ girándolos un par de veces en el marco de montaje lateral ④ de cada aparato. ■ Deslice cada marco de montaje ④ ligeramente hacia arriba y luego hacia afuera para sacarlo de su bisagra. ■ Apriete los tornillos ③ al máximo o quítelos.

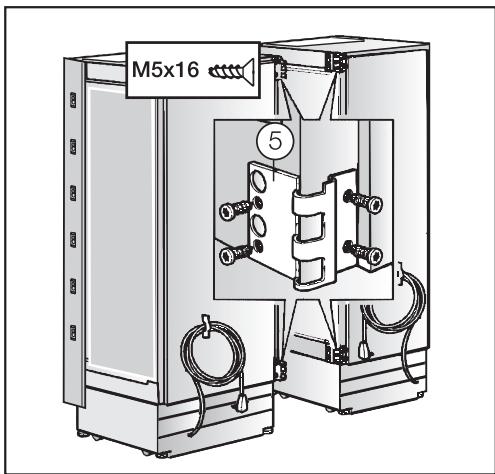

■ Tome cada mitad de las bisagras ⑤ del equipo para instalaciones adyacentes y atorníllelas a ambos aparatos.

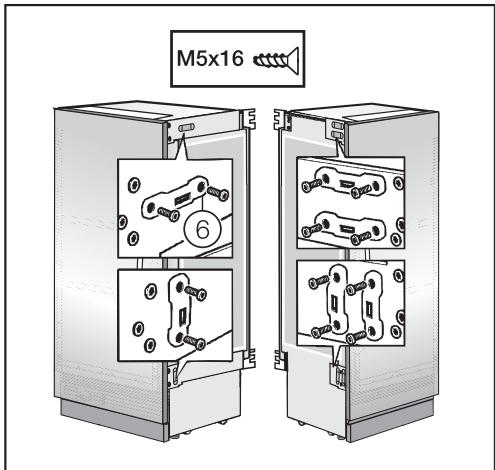

■ Atornille las placas laterales ⑥ a ambos aparatos. Examine la posición de los dos aparatos.

Instalación de la esterilla eléctrica

La esterilla térmica debe sujetarse sobre el lado derecho del aparato ubicado al lado izquierdo.

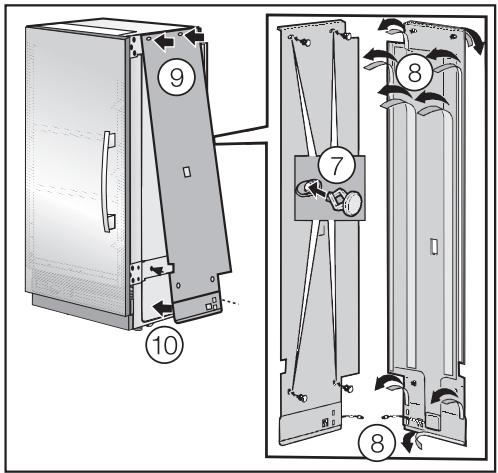

■ Introduzca los pasadores a través de los orificios preparados ⑦. ■ Jale y retire la tira de protección de la cinta adhesiva ⑧. ■ Introduzca los pasadores en los orificios superiores, al tiempo que mantiene la esterilla térmica lejos de la parte inferior del aparato ⑨. ■ Pegue la esterilla térmica en dirección de arriba hacia abajo e introduzca los pasadores inferiores en los orificios ⑩.

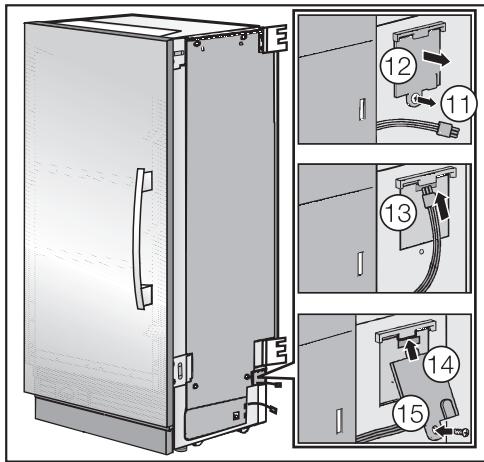

■ Afloje los tornillos de la caja de conexiones ⑪. ■ Abra la caja de conexiones ⑫. ■ Conecte el cable ⑬. ■ Cierre la tapa de la caja de conexiones ⑭. ■ Coloque y apriete los tornillos de la caja de conexiones ⑮.

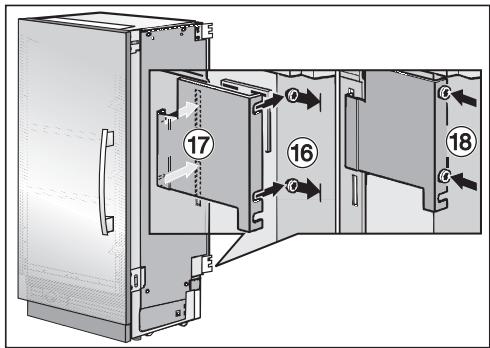

■ Afloje los tornillos de la parte posterior del aparato ⑯. No los desatornille totalmente. ■ Cuelgue la tapa del cable de su bisagra en la alfombrilla térmica y, por abajo, empújela hacia los tornillos ⑰. ■ Apriete los tornillos ⑱.

Conexión de los aparatos

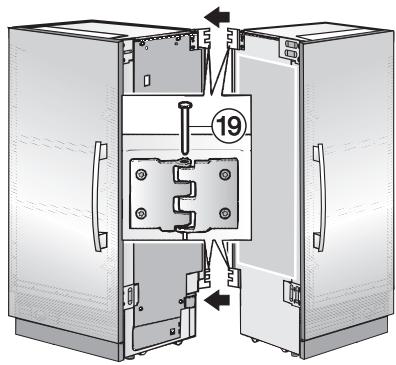

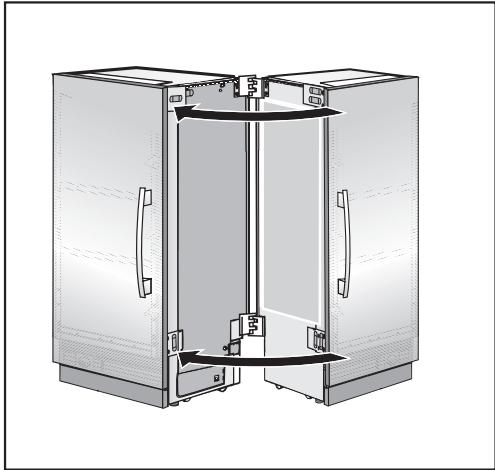

■ Empuje los aparatos para acercarlos y hasta que las mitades de las bisagras se acoplen.

■ Introduzca los pasadores ⑲ en las bisagras.

■ Acerque los aparatos lo máximo posible.

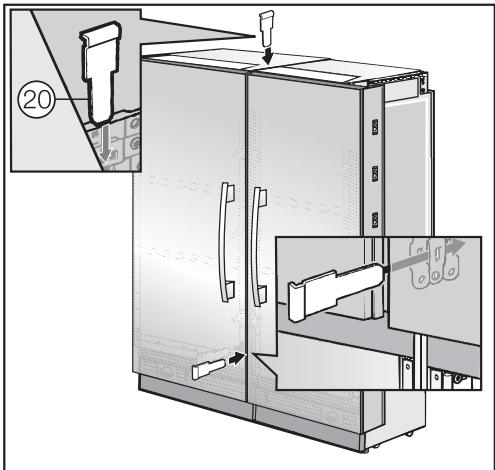

■ Una vez unidos los aparatos, introduzca el puntal de metal ⑳ en las placas superior e inferior. Utilice una herramienta para empujar el puntal hasta insertarla por completo.

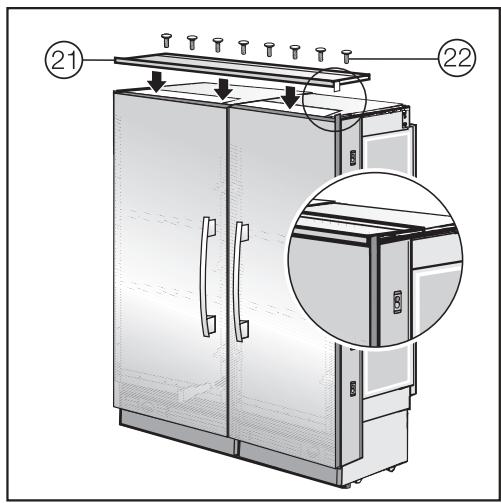

■ Coloque el marco superior ㉑ en la combinación de aparatos adyacentes, engánchelo en los orificios y fíjelo a los aparatos con los tornillos ㉒.

Ahora sujete la combinación de aparatos a la cavidad de la instalación. Para obtener las instrucciones, consulte las instrucciones de instalación de cada aparato.

Los marcos y tornillos que quedan ya no son necesarios para la combinación de aparatos adyacentes.

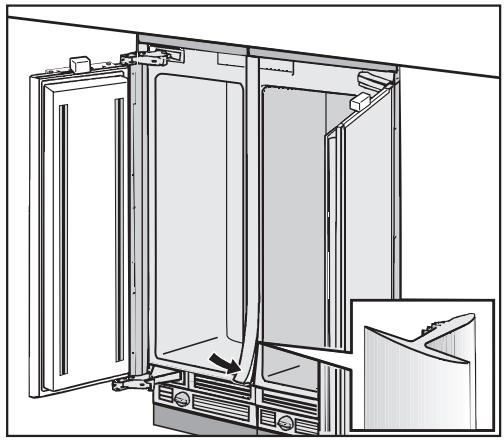

■ Introduzca la tira de recubrimiento en la juntura entre los aparatos.
