Installation instructions / Instructions d'installation / Instruetiones de instalación

Afin d'eviter une utilisation inappropriée veuillez dire ces instructions avant l'installation ou l'utilisation.

en, fr, es - US, CA, MX

Para prevenir usos inadequados, lea este instructivo antes de la instalacion o uso.

en 3

Before you begin 3

Avant de commencer l'installation 9

Cote a cote 9
. sans cloison 9
... avec cloison 10

Outils et accessoires nécessaires 10

Outils. 10
Autres 10

Preparation des apparèils 11
Installation de la plaque de chauffage 11
Connexion des apparils 13
es 15
Antes de comenzar 15

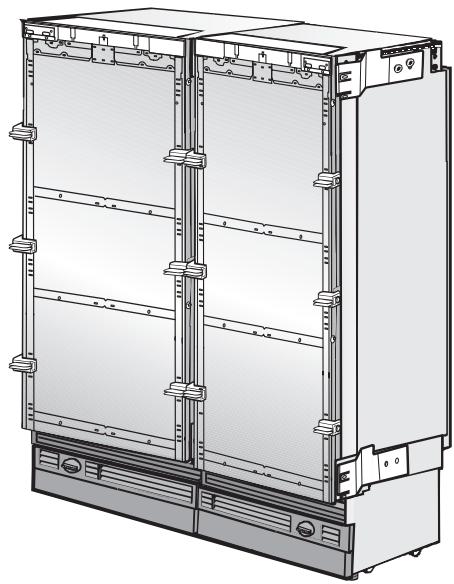

Cette trousse de juxtaposition doit être utilisée pour l'installation côte à côte des modèles suivants :

• K 18x1 Vi, K 19x1 Vi
• F 14x1 Vi, F 18x1 Vi, F 19x1 Vi
• KF 18x1 Vi, KF 19x1 Vi
  -KWT16x1Vi

Avant de commencer l'installation

Veuillez dire toutes les instructions du présent manuel, ainsi que le manuel de votre apparéil avant d'installer et d'utiliser l' apparéil.

Comme le haut de cet apparéil est lourd, il faut le fixer afin d'éviter qu'il se renverse.

Gardez les portes fermées jusqu'à ce que l'appareil soit complètement installé et fixé selon les directives d'installation.

Pour réduire les risques de blessures ou éviter d'endommager l'appareil, deux personnes doivent effectuer l'installation.

Côte à côte

... sans cloison

Si les apparèils sont installés directement côte à côte (sans cloison), ils devront être fixés ensemble. Une plaque chauffante doit également être installée pour permettre d'éviter la formation de condensation et ne pas endommager les apparèils.

L'installation de la plaque de chauffage augmentera la consommation energetique.

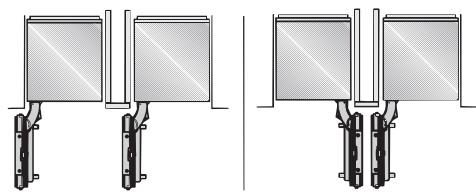

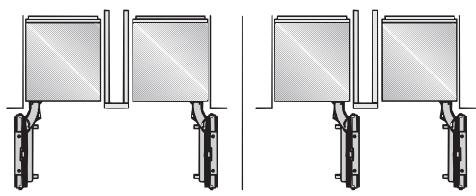

... avec cloison

La cloison doit avoir une épaisseur d'au moins 5/8 po (16 mm).

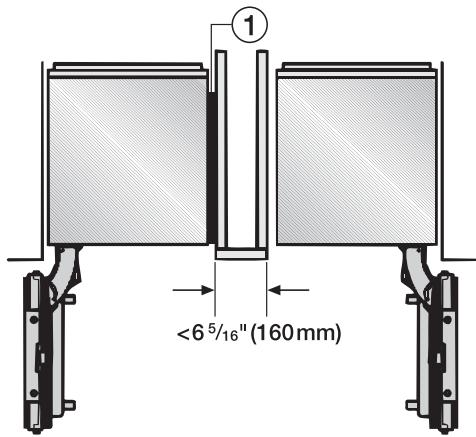

S'il y a entre deux apparèils adjacent une cloison d'une épaissur comprise entre 5 / 8 po (16 mm) et 6 ^ 5 / _ 1 6 po (160 mm), alors chaque apparéil doit être individuellement installé dans son propre emplacement (meuble) à l'aide des accessoires de montage fournis.

Dans ce cas, vous devez seulement utiliser la plaque de chauffage ① de la "trousse de juxtaposition" afin d'eviter la formation de condensation et de ne pas endommager les apparêls.

L'installation de la plaque de chauffage augmentera la consommation energetique.

Lorsque you relevez les dimensions pour la cloison sur le modele 4, tenez compte de l'épaissur de la partie avant des meubles ainsi que des poignées. De cette manière, les portes des apparèils ne seront pas endommagées si elles sont ouvertes en même temps.

Outils et accessoires nécessaires

Outils

• un tournevis Torx T 20;
• une mèche Torx T 20 + un aimant de retenue;
• une clé ajustable.

Autres

des mèches de plusieurs tailles, adaptées aux matériaux;
- une piece de matériel fin (par ex. du linoléum) pour protégger le sol;
- du ruban adhésiF.

Préparation des apparèils

• Placez les apparèils côte à côte dans la position voulue.

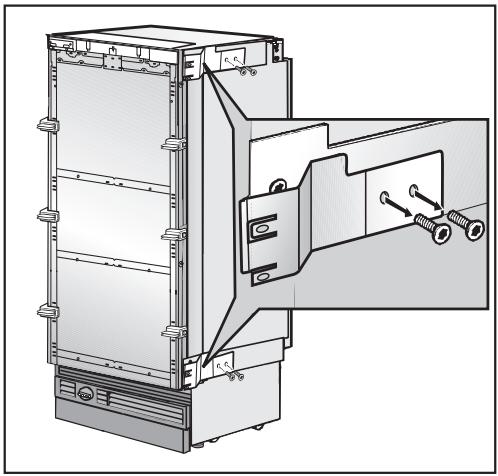

Retirez les attaches laterales situées sur le côté du meuble qui comporte la poignée.

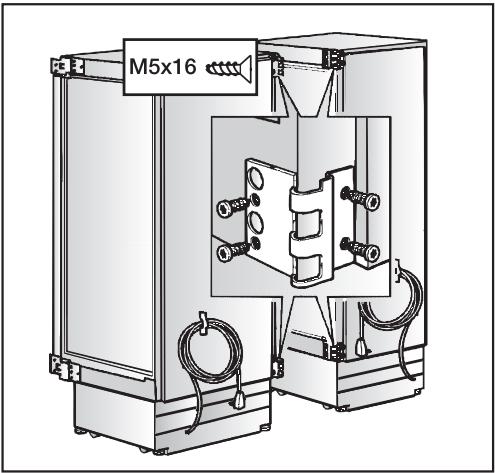

Vissez en position les demi-charnières de la trousse de juxtaposition sur les deux apparêls.

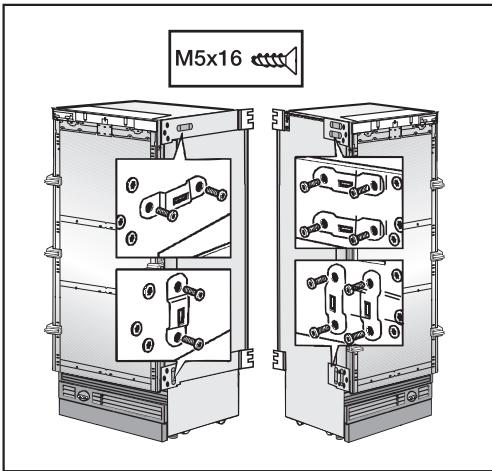

• Vissez les plaques laterales sur les deux apparêls. Vérifiez ensuite la position des deux apparêls.

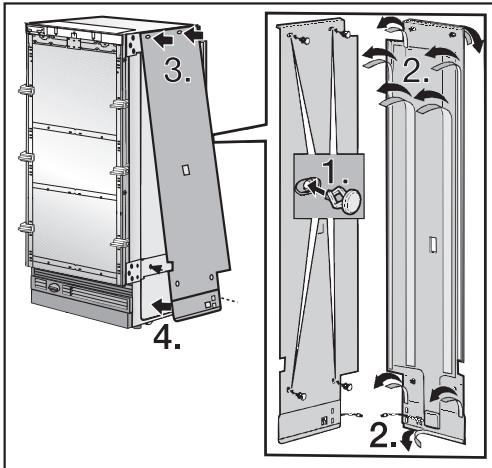

Installation de la plaque de chauffage

La plaque de chauffage doit être fixée sur la droite de l'appareil situé à gauche.

• Placez les attaches dans les trous pré-usinés ①.

Retirez la pellicule protectrice du ruban adhesif ②.
- Placez les attaches dans les troussupérieurs tout en maintainant la plaque de chauffage à distance dubas de l'appareil ③.
Appuyez sur la plaque de chauffage de bas en haut puis placez les attaches dans les trous inférieurs ④.

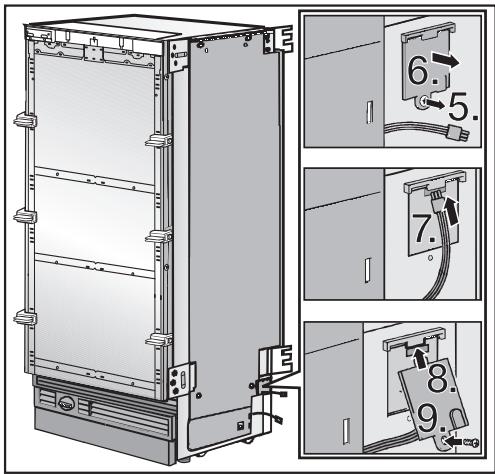

Dévissez les vis de la boîte de raccordement ⑤.
Ouvrez la boite de raccordement 6.
Reliez le cable ⑦.
Replacez le couvercle de la boite de raccordement ⑧.
Vissez de nouveau les vis de la boîte de raccordement ⑨.

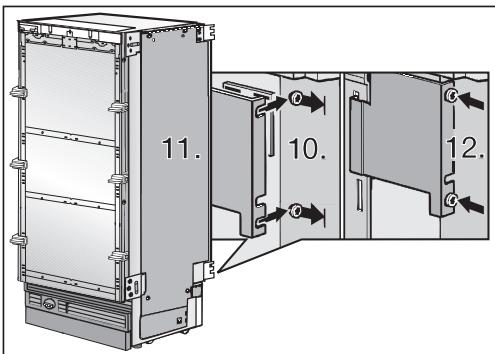

Desserrez les vis situées au bas de l'appareil 10. Ne les dévissez pas complètement.
- Placez le couvercle qui protège le cable au-dessus de la plaque de chauffage et replacez les vis ⑪ par en-dessous.
■ Serrez les vis 12.

Connexion des apparils

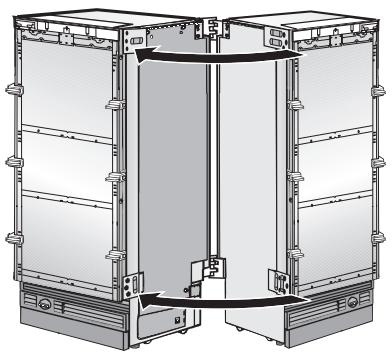

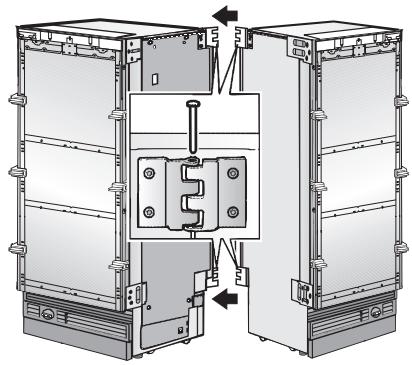

Poussez les apparèils l'un contre l'autre jusqu'à ce que les demi-charnières s'emboitent.

• Placez les attaches dans les charnières.

Poussez les apparciels I'un contre I'autre a I'avant le plus possible.

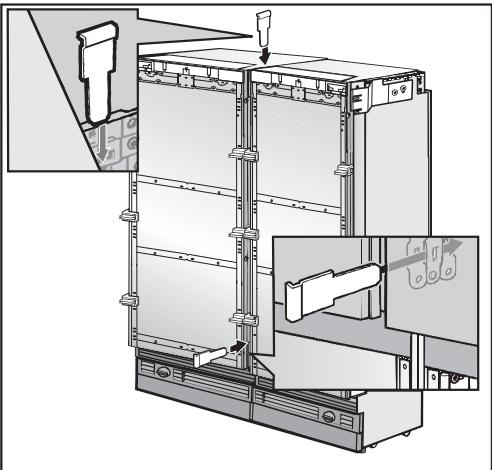

Une fois les apparciels l'un contre l'autre, placez le support métallique sur les plaques inférieure et supérieure. Utilisez un outil pour pousser le support jusqu'au bout.

Fixer maintainant les deux apparciels au meuble. Rêférez-vous aux instructions d'installation de chaque apparéil.

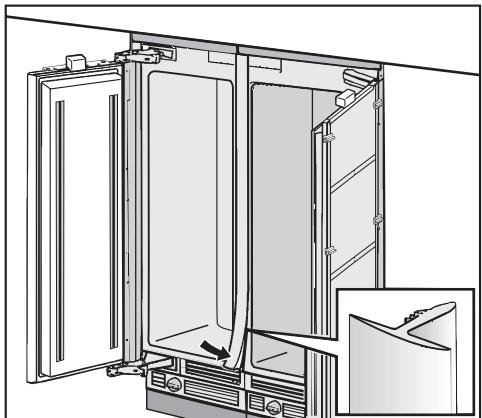

• Placez la baguette de recouvrement dans l'espace qui separe les deux apparèils.
