Heater/Merging Kit for Vi models / Trousse de Jointaposition / Equipo de combinacion para modelos Vi

Instalaciones adjacentes 15
sin división 15
... con división. 16

Accesorios y herramrientas necessities 16

Herramentas 16
Otros. 16

Preparación de los aparatos 17
Instalacion de la esterilla electrica 17
Conexión de los aparatos 19

Este equipo de combinaciones deben usarse en las instalaciones adyacentes de los siguientes modelos:

• K 18x1 Vi, K 19x1 Vi
• F 14x1 Vi, F 18x1 Vi, F 19x1 Vi
• KF 18x1 Vi, KF 19x1 Vi
• KWT 16x1 Vi

Antes de comenza

Lea todas las instrucciones de este manual, al igual que las del manual que viene con su aparato antes de la instalacion o uso.

El peso de este aparato se concentra en su parte superior y debe sujetarse paraatarla posibiliaded que se inclue hacia adelante. Mantenga las puertas cerradas hastaque el aparato esté Completely instalado y afianzano segun las instrucciones de instalacion. Se deben usar dos personas para la instalacion a fin de reducir el riesgo de lesiones o daños al producto.

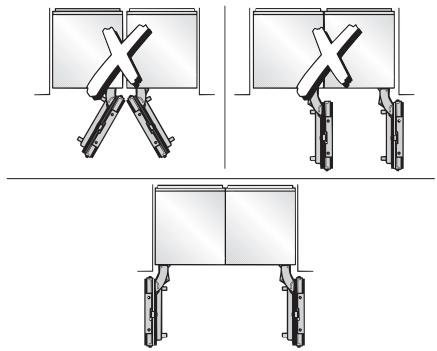

Instalaciones adyacentes

...sin división

Si los aparatos se instalan directamente uno al lado del(other (sin una división), es besoino acoplarlos+juntos. Internacional se debe instalaruna alfombrillaTERMICA.Esto ayudara a evaporar la condensacion y evaporar daños.

La instalación de la alfombrilla térmica aumento el consumo de energia.

... con división

El grosor minimo de la división es de 16 mm (5 / 8) .

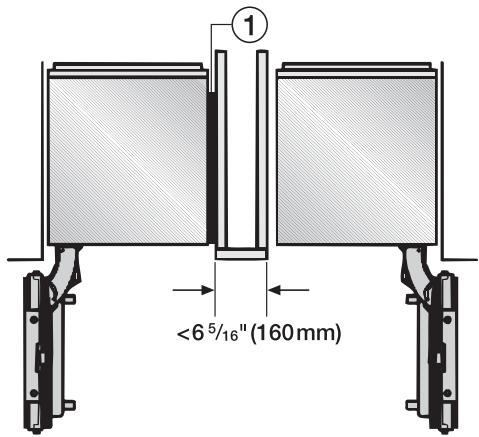

Si el grosor de la división entre los aparatos adyacentes es de 16 mm (5 / 8^ ) a 160 mm (6 5 / 16^ ), cada uno de ellos deverá instalarse en forma individual Dentro de su propia cavidad emploando los accesos de montaje suministrados.

En este caso, lo únicos que necessitará es la alfombrilla tírmica ① del "Equipo de combinación" para prevenir la condensación y evaporar daños.

La instalación de la alfombrilla térmica aumento el consumo de energia.

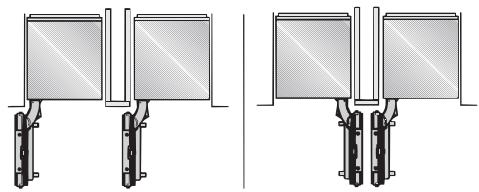

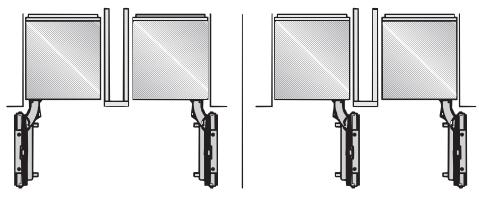

Al determinar las dimensiones de la división correspondiente al modelo 4,onga en cuenta el grosor de los paneles de la puerta personalizada y las manijas de las puertas. Esto impedirá que las puertas se dan si se abren al mesmo tiempo.

Accesorios y herramrientas necessities

Herramentas

• Desatornillador con cabeza Torx T 20
• Broca Torx T 20 y portabocas magnétique
• Lhave ajustable

Otros

• Diversos temas de brocas,ADEducados para el material
• Pieza de material delgado (por典型案例, linóleo) para proteger el piso contra daños
• Cinta adhesiva

Preparación de los aparatos

• Coloque los aparatos uno al lado del(othero según la configuración prevista.

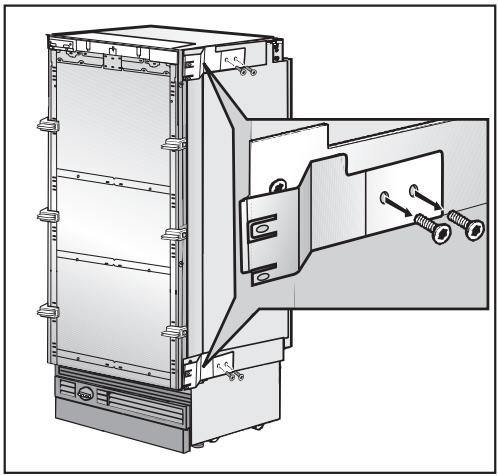

Delgado de la manija de la caja protectora, retire las placas de sujecion laterales.

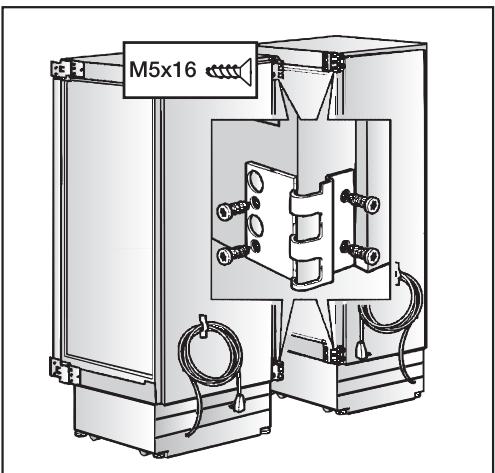

Tome cada mitad de las bisagras del equipo para instalaciones adyacentes y atornillelas a también aparatos.

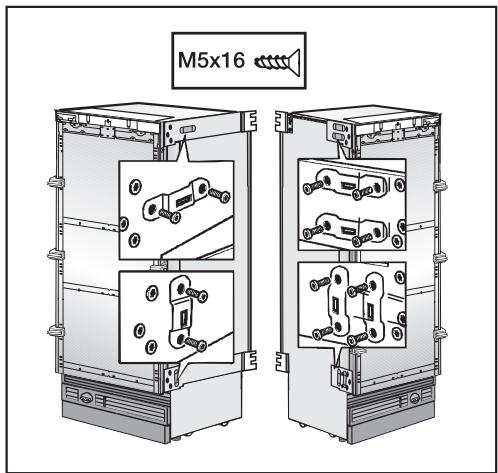

■ Atornille las placas laterales a algunos aparatos. Examine la posicion de los dos aparatos.

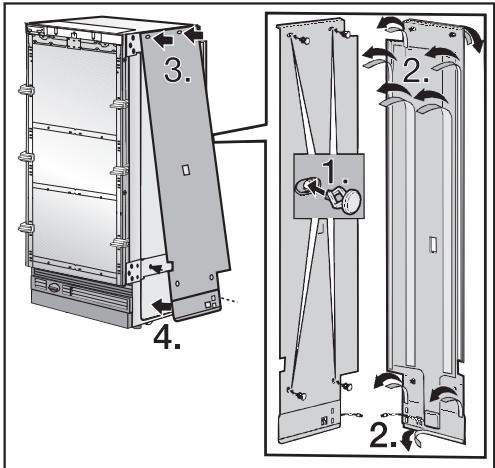

Instalación de la esterilla electrica

La esterilla tírmica debe sujetarse sobre elgado Derecho del aparatoubicado aldo izquierdo.

• Introduzca los pasadores a工程技术 de los orificios preparados ①

Jale y retire la tira de proteccion de la cinta adhesiva ②
- Introduzca los pasadores en los orificios superiores, al tiempo que mantiene la esterillaTERMica lejos de la parte inferior del aparato ③
■ Aplitude presión sobre la esterilla tírmica en direccion de arriba hacía bajo e introduzca los pasadores en los orificios de la parte inferior ④.

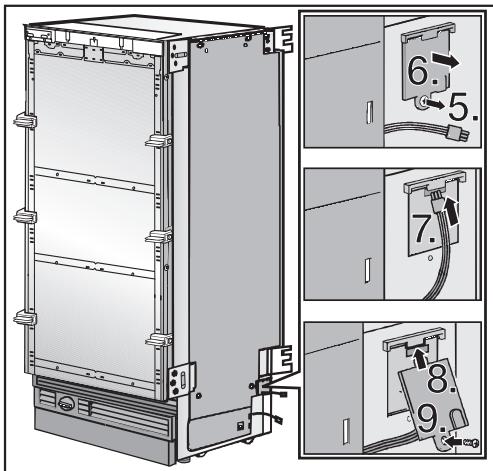

■ Afloje los tornillos de la caja de conexiones ⑤.
■ Abra la caja de conexiones 6.
Conecte el cable ⑦.
Cierre la tapa de la caja de conexiones ⑧.
Coloque y apriete los tornillos de la caja de conexiones ⑨.

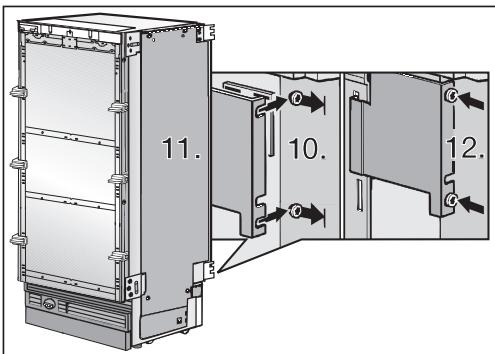

■ Afloje los tornillos de la parte posterior del aparato 10. No los desatornille totalmente.
Cuelgue la tapa del cable de su bisagra en la alfombrillaTERMICA y, por abajo, empujela hacia los tornillos ①.
Apriete los tornillos 12

Conexión de los aparatos

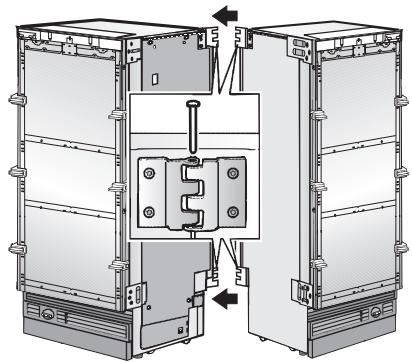

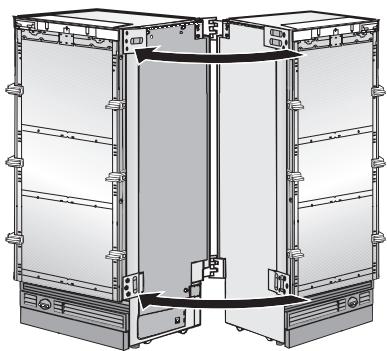

• Empuje los aparatos para acercarlos y hasta que las mitades de las misagras se acoplan.

• Introduzca los pasadores en las bisagras.

• Empujé los aparatos en la parte delantera hasta que se acercan lo más que se pueda.

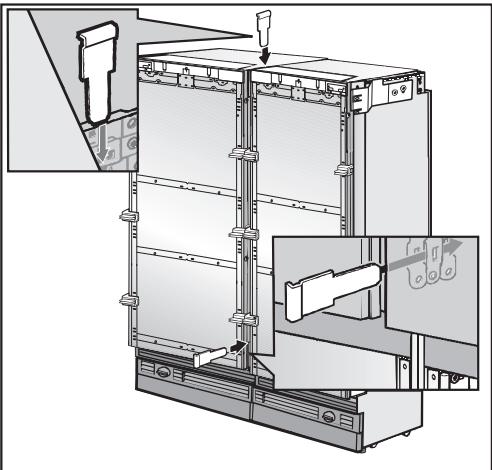

• Una vez unidos los aparatos, introduzca el puntal de metal en las placas superior e inferior. Utilice una herramienta para empujar el puntal hasta dentro.

Ahora sujete la combinación de aparatos a la cavidad de la instalación. Para Obtener las instrucciones, consulte las instrucciones de instalación de cada aparato.

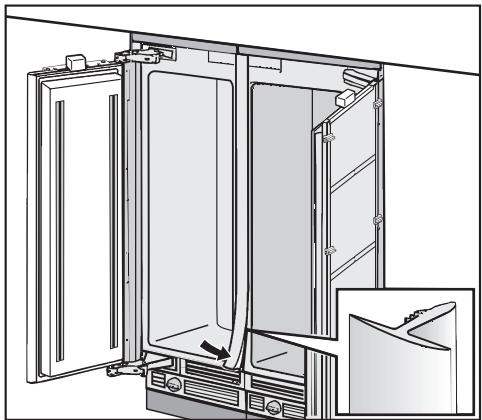

• Introduzca la tira de recubrimiento en la juntera entre los aparatos.
