MODE D'EMPLOI PPO-E02 OLYMPUS

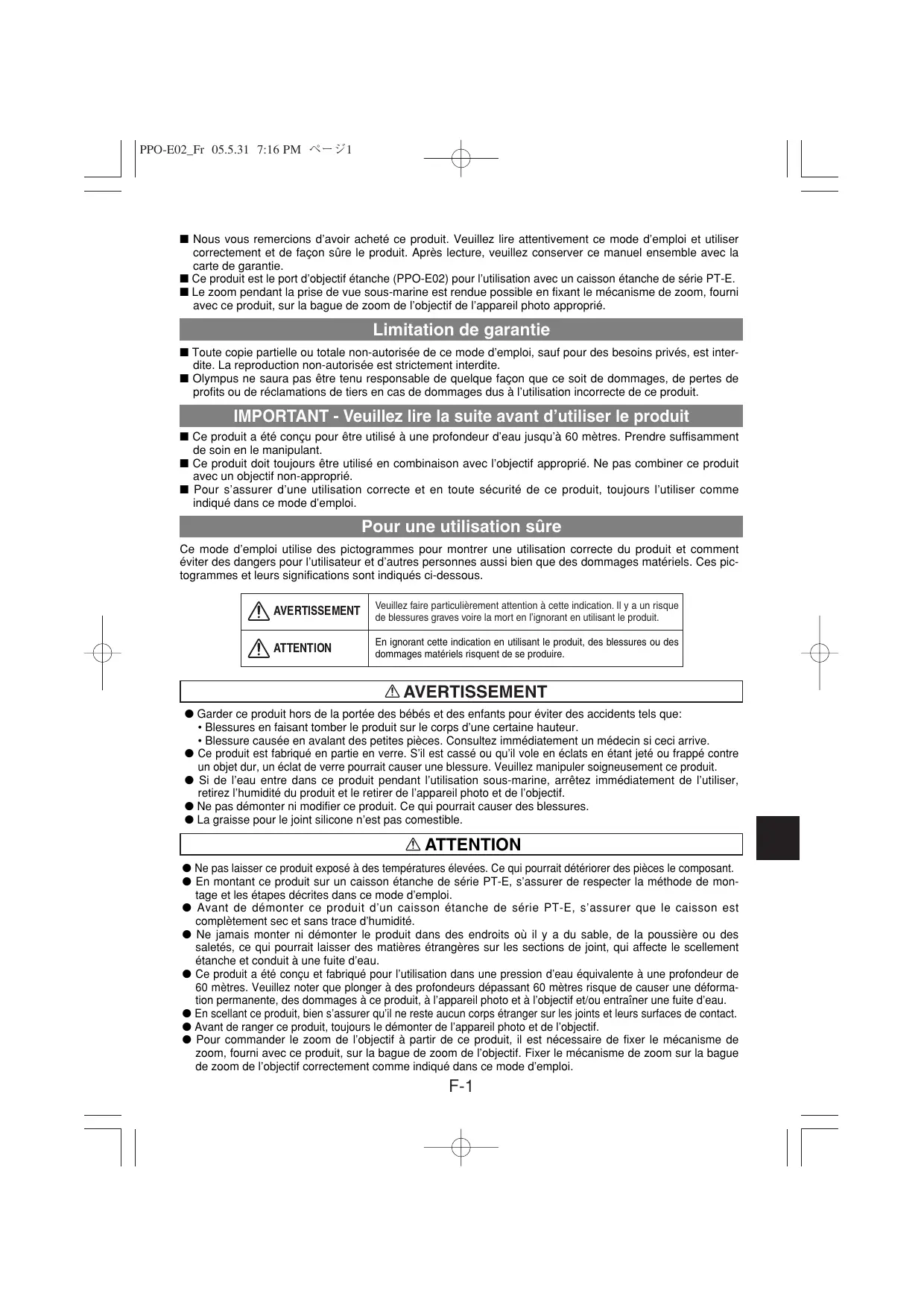

■ Le zoom pendant la prise de vue sous-marine est rendue possible en fixant le mécanisme de zoom, fourni avec ce produit, sur la bague de zoom de l’objectif de l’appareil photo approprié.

Limitation de garantie

■ Toute copie partielle ou totale non-autorisée de ce mode d’emploi, sauf pour des besoins privés, est interdite. La reproduction non-autorisée est strictement interdite. ■ Olympus ne saura pas être tenu responsable de quelque façon que ce soit de dommages, de pertes de profits ou de réclamations de tiers en cas de dommages dus à l’utilisation incorrecte de ce produit.

IMPORTANT - Veuillez lire la suite avant d’utiliser le produit

■ Ce produit a été conçu pour être utilisé à une profondeur d’eau jusqu’à 60 mètres. Prendre suffisamment de soin en le manipulant. ■ Ce produit doit toujours être utilisé en combinaison avec l’objectif approprié. Ne pas combiner ce produit avec un objectif non-approprié. ■ Pour s’assurer d’une utilisation correcte et en toute sécurité de ce produit, toujours l’utiliser comme indiqué dans ce mode d’emploi.

Pour une utilisation sûre

Ce mode d’emploi utilise des pictogrammes pour montrer une utilisation correcte du produit et comment éviter des dangers pour l’utilisateur et d’autres personnes aussi bien que des dommages matériels. Ces pictogrammes et leurs significations sont indiqués ci-dessous.

AVERTISSEMENT Veuillez faire particulièrement attention à cette indication. Il y a un risque de blessures graves voire la mort en l’ignorant en utilisant le produit.

• Blessures en faisant tomber le produit sur le corps d’une certaine hauteur.

• Blessure causée en avalant des petites pièces. Consultez immédiatement un médecin si ceci arrive. ● Ce produit est fabriqué en partie en verre. S’il est cassé ou qu’il vole en éclats en étant jeté ou frappé contre un objet dur, un éclat de verre pourrait causer une blessure. Veuillez manipuler soigneusement ce produit. ● Si de l’eau entre dans ce produit pendant l’utilisation sous-marine, arrêtez immédiatement de l’utiliser, retirez l’humidité du produit et le retirer de l’appareil photo et de l’objectif. ● Ne pas démonter ni modifier ce produit. Ce qui pourrait causer des blessures. ● La graisse pour le joint silicone n’est pas comestible.

● Ne pas laisser ce produit exposé à des températures élevées. Ce qui pourrait détériorer des pièces le composant. ● En montant ce produit sur un caisson étanche de série PT-E, s’assurer de respecter la méthode de montage et les étapes décrites dans ce mode d’emploi. ● Avant de démonter ce produit d’un caisson étanche de série PT-E, s’assurer que le caisson est complètement sec et sans trace d’humidité. ● Ne jamais monter ni démonter le produit dans des endroits où il y a du sable, de la poussière ou des saletés, ce qui pourrait laisser des matières étrangères sur les sections de joint, qui affecte le scellement étanche et conduit à une fuite d’eau. ● Ce produit a été conçu et fabriqué pour l’utilisation dans une pression d’eau équivalente à une profondeur de 60 mètres. Veuillez noter que plonger à des profondeurs dépassant 60 mètres risque de causer une déformation permanente, des dommages à ce produit, à l’appareil photo et à l’objectif et/ou entraîner une fuite d’eau. ● En scellant ce produit, bien s’assurer qu’il ne reste aucun corps étranger sur les joints et leurs surfaces de contact. ● Avant de ranger ce produit, toujours le démonter de l’appareil photo et de l’objectif. ● Pour commander le zoom de l’objectif à partir de ce produit, il est nécessaire de fixer le mécanisme de zoom, fourni avec ce produit, sur la bague de zoom de l’objectif. Fixer le mécanisme de zoom sur la bague de zoom de l’objectif correctement comme indiqué dans ce mode d’emploi.

Application de graisse sur la surface des joints

Partie filetée Joint

Surfaces de contact des joints

Filetage de monture du port Aligner la partie filetée du PPO-E02 avec le filetage de monture du port sur le caisson étanche de série PT-E. Tenir fermement le caisson de série PT-E avec une main, tenir le corps principal du PPO-E02 avec l’autre main et le visser dans le caisson de série PT-E en tournant le PPO-E02 dans le sens des aiguilles d’une montre. La résistance pendant le vissage augmente comme le PPO-E02 s’engage profondément. Cependant, s’assurer de visser complètement jusqu’à ce qu’il n’y ait pas d’espace visible au-dessous de la partie filetée du PPO-E02.

Visser jusqu’à ce qu’il n’y ait pas d’espace.

Tenant fermement le caisson de série PT-E avec une main, desserrer le PPO-E02 en le tournant de 90 degrés environ dans le sens inverse des aiguilles d’une montre. Si le PPOE02 est fixé trop serré pour être tourné, couvrir le PPO-E02 avec du caoutchouc ou un autre objet qui ne glisse pas facilement.

Après desserrage du PPO-E02, pointer l’objectif vers le bas et le tourner davantage dans le sens inverse des aiguilles d’une montre jusqu’à ce qu’il soit séparé du caisson de série

PT-E. Pendant le démontage, faire attention de ne pas laisser tomber le PPO-E02 ni le PT-E de vos mains.

ATTENTION: • Pendant le démontage du PPO-E02 de sur le caisson, des gouttes d’eau restant au voisinage du PPO-E02 risquent de gicler sur l’objectif ou sur l’appareil photo. Si cela arrive, essuyer les gouttes d’eau sur l’objectif et sur l’appareil photo en utilisant un chiffon sec.

• S’assurer que le port est complètement sec avant de le démonter.

Tourner la bague de zoom de l’objectif de sorte que la valeur correcte pour l’objectif applicable utilisé, qui est indiquée dans le tableau suivant, soit alignée avec le repère du zoom.

Objectif applicable ZUIKO DIGITAL 14-54mm F2.8-3.5 ZUIKO DIGITAL 11-22mm F2.8-3.5 Pousser le mécanisme avec un doigt pour l’appliquer contre l’objectif.

Après avoir positionné le mécanisme de zoom, l’appliquer contre la bague de zoom de l’objectif en faisant attention de ne pas déplacer le mécanisme de zoom, et tourner complètement la molette de blocage du mécanisme de zoom dans le sens des aiguilles d’une montre pour le bloquer de sorte que le mécanisme ne s’ouvre pas.

Tourner la molette de blocage pour bloquer le mécanisme de zoom.

ATTENTION: Si le mécanisme de zoom est tourné dans un mauvais sens ou positionné dans une orientation avant-arrière incorrecte, le zoom de l’objectif ne pourra pas être commandé sans difficulté. S’assurer de fixer correctement le mécanisme de zoom dans le bon sens.

Retirer l’œillère du viseur de l’appareil photo. Si le bouchon d’objectif ou un filtre est monté sur l’objectif ou si la dragonne est fixée à l’appareil photo, les retirer également.

Visser fermement le support d’appareil, fourni avec le caisson de série PT-E, au dessous de l’appareil photo.

Bouton de molette Mode

Molette d’interrupteur d’alimentation Molette de zoom

Tirer davantage la molette de zoom.

MENU Levier de blocage du support d’appareil

Vérifier que l’interrupteur d’alimentation de l’appareil photo est sur “OFF”. Aligner la valeur de zoom correcte pour l’objectif utilisé avec le repère de zoom de l’objectif et, tout en tirant davantage la molette de zoom du caisson de série PT-E, placer le support d’appareil, qui est fixé à l’appareil photo, profondément sur la base du support d’appareil sur le côté interne du couvercle avant du caisson de série PT-E.

Tirer sur la molette d’interrupteur d’alimentation, sur le bouton de la molette Mode et sur la molette de zoom du caisson de série PT-E, et tourner le levier de blocage du support d’appareil du caisson de série PT-E dans le sens inverse des aiguilles d’une montre libérer le blocage. Fixer le câble du sabot actif pour le flash en se référant au mode d’emploi pour le caisson de série PT-E.

Après insertion de l’appareil photo, tourner complètement le levier de blocage du support d’appareil du caisson de série PT-E dans le sens des aiguilles d’une montre pour bloquer le support d’appareil. Puis pousser sur la molette de zoom du caisson de série PT-E et l’engager avec le mécanisme de zoom fixé sur l’objectif, et tourner la molette de zoom pour vérifier qu’elle peut commander le zoom de l’objectif.

Fixer le couvercle arrière du caisson de série

PT-E et bloquer les quatre boucles (d’abord deux boucles opposées en diagonale, puis les deux autres). Vous êtes alors prêt pour la prise de vue.

Après la prise de vue, retirer l’appareil photo et l’objectif insérés, sceller de nouveau le caisson vide et le tremper dans de l’eau du robinet pour retirer le sel dès que possible.

Après s’être assuré que le caisson de série PT-E a été complètement séché, démonter ce produit du caisson.

Retirer les joints de ce produit en utilisant le pic fourni pour retirer les joints, en faisant attention de ne pas les endommager.

Retirer le sable et la poussière des joints, pincer chaque joint avec les doigts et frotter légèrement toute la circonférence pour vérifier l’absence de matières étrangères, griffures ou crevasses.

Si des matières étrangères sont collées aux gorges de joint, les retirer en utilisant un chiffon propre ou du Coton-Tige.

Retirer également toute matière étrangère des surfaces de contact des joints et du filetage de monture du port sur le caisson de série PT-E.

Après retrait de matière étrangère, appliquer la graisse fournie aux joints et les faire entrer dans les gorges.

Pour appliquer de la graisse à chaque joint, mettre de la graisse de la taille d’un grain sur le bout de votre index et frotter légèrement toute la circonférence du joint pour étaler la graisse finement et uniformément.
