MODE D'EMPLOI DIGITAL 5 WEB MELICONI

Media Center et VCR). Grâce à la fonction AUDIO-UPDATE, la télécommande peut aussi être connectée à un ordinateur par le câble fourni afin de télécharger les informations nécessaires à la configuration. La télécommande Digital 5 web commande directement toutes les fonctions de CANALSAT et CANAL+ ainsi que les touches pour la TNT ou TV via l’ADSL ; de plus, elle permet, grâce à la fonction LEARN, d'apprendre les signaux infrarouge de télécommandes d’origine ne figurant pas dans la banque de données, ou d'affecter sur les touches fonction F1 - F2 - F3 - F4 ou toute autre touche du clavier des fonctions secondaires. Cette télécommande est pourvue d'une mémoire permanente, elle ne perd pas les programmations même sans les piles. Sa forme ergonomique et son corps en caoutchouc souple favorisent la prise en main et la protègent d’éventuels chocs et chutes.

ATTENTION : La télécommande ne doit jamais être exposée à quelle que source de chaleur excessive que ce soit.

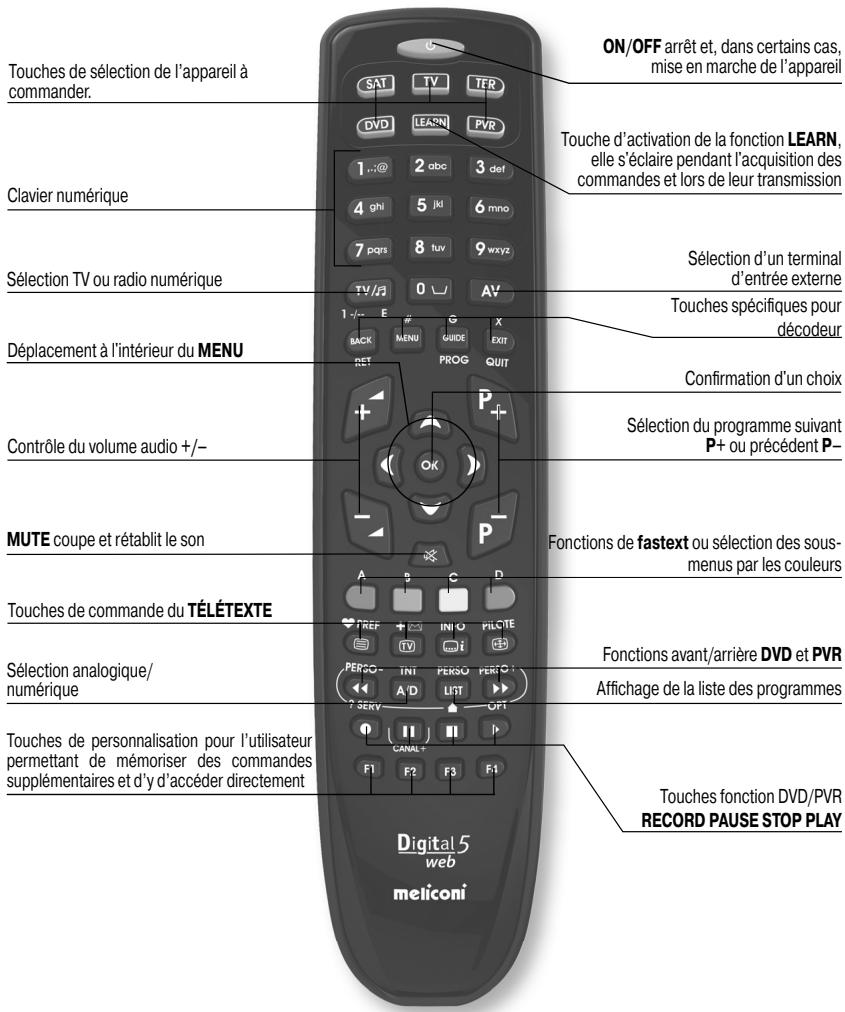

UTILISATION DES TOUCHES ET FONCTIONS Les fonctions des touches décrites ci-après ne sont disponibles que si elles sont prévues sur votre appareil.

Touches de sélection de l’appareil à commander.

Il est conseillé de ne pas laisser des piles usagées dans la télécommande, celles-ci pourraient couler et l’endommager

PROGRAMMATION DU CODE La télécommande Digital 5 web est une télécommande universelle dont la mémoire contient les données de très nombreux appareils de différentes marques disponibles sur le marché.

À chaque appareil d’origine est associé un code particulier, à utiliser pour la programmation de la télécommande. Pour utiliser la Digital 5 web, il est indispensable d’entrer un code spécifique pour chaque appareil devant être commandé. Pour trouver le bon code et le programmer sur la télécommande, utilisez l’une des méthodes ci-après : A) - TABLEAU CODES RAPIDES B) - INTERNET C) - TÉLÉPHONE PORTABLE (SMS)

D) - RECHERCHE MANUELLE TABLEAU CODES RAPIDES Les fonctions des télécommandes d’origine de CANALSAT, CANAL+ et des décodeurs TNT ou TV via l’ADSL peuvent être tout de suite accessibles grâce aux symboles sérigraphiés sur le boîtier de la télécommande.

Ces fonctions s’activent en programmant les touches SAT et TER avec les codes correspondant à la marque et au modèle de votre appareil. Les touches de sélection TV, DVD et PVR peuvent être programmées en suivant les procédures des paragraphes suivants. Pour la programmation suivez les instructions de la procédure "SAISIE DIRECTE DU CODE" MARQUE ALICE CANAL+ CANAL+ CANAL+ (Ce service est gratuit, seul le coût lié à l'envoi d'un SMS à l'étranger vous sera facturé, selon les tarifications de votre opérateur téléphonique) À défaut de connexion Internet, Meliconi permet désormais de recevoir les codes de programmation de la télécommande directement sur un téléphone portable. Pour cela, il suffit d’envoyer au numéro 0039 345 7518893 un SMS composé comme suit : - [Type]

5B, Type, Marque, Modèle

- [Modèle] = indiquez le modèle de ce dernier. Exemple : 5B, TV, PHILIPS, 32PFL3614 (si vous ne connaissez pas le modèle, n’écrivez rien après la marque) Après avoir reçu la liste des codes par SMS, programmez sur la télécommande le premier code tel que décrit au paragraphe "SAISIE DIRECTE DU CODE". Placez-vous avec la télécommande MELICONI devant l’appareil allumé et appuyez sur la touche OFF (ou la touche PLAY en cas de VCR/DVD). Si l’appareil ne s'éteint pas (ou si la lecture du VCR/DVD ne démarre pas), programmez sur la télécommande le code suivant de la liste SMS que vous avez reçue. Dès que l’appareil réagit, vérifiez si les autres touches fonctionnent elles aussi correctement ; si c'est le cas, la télécommande est prête à être utilisée. Dans le cas contraire, il se peut que le code trouvé ne soit pas le bon, mais celui d’un appareil très ressemblant ; ignorez alors la liste SMS et consultez le paragraphe RECHERCHE MANUELLE pour trouver un code plus approprié. REMARQUE : L’absence de réception de SMS sur le téléphone portable, ou l’indication "ERROR / NO CODE" signifie que le système n’est pas parvenu à traiter les données ; ne pas réessayer mais utiliser exclusivement la RECHERCHE MANUELLE ou contacter le Service Assistance Téléphonique de Meliconi France au 0 825 099 085 (0,15€TTC/min).

PROGRAMMATION PAR RECHERCHE MANUELLE

(À n'effectuer que si le code spécifique de programmation n'a pas pu être trouvé) 1. Allumez l’appareil à programmer pour : - Le TV, le SAT ou TER sélectionnez un programme. - Le lecteur DVD insérez un DVD. - Le VCR insérez une cassette. 2. Maintenez appuyée (6 secondes environ) la touche de sélection du dispositif correspondant à l’appareil dont le code doit être recherché jusqu’à ce que le voyant clignote. Remarque : utilisez la touche PVR si l’appareil est un VCR. 3. Relâchez alors la touche, dirigez la télécommande vers l’appareil puis pressez et relâchez lentement plusieurs fois la touche ON/OFF (ou PLAY pour VCR/DVD). jusqu’à ce que l’appareil réagisse correctement à la commande transmise (il peut être nécessaire de presser la touche plusieurs dizaines de fois).

Si la recherche manuelle du code est menée à bien, il est conseillé d'extraire le code utilisé en suivant la procédure VISUALISATION CODE UTILISÉ et de le noter à l'intérieur du couvercle du compartiment des piles.

REMARQUE : Lors de l’opération de recherche, le voyant cesse de clignoter et la télécommande quitte le mode programmation dans les cas ci-après : • Si pendant 12 secondes la touche indiquée n’est pas pressée ou si l’on presse une touche différente. • Si la liste des codes à rechercher est terminée ; dans ce cas, connectez-vous au site www.meliconi.fr ou contactez le Service Assistance Téléphonique de Meliconi France au 0 825 099 085 (0,15€TTC/min).

SAISIE DIRECTE DU CODE

(Utilisez cette procédure uniquement si vous connaissez le code de programmation) 1. Maintenez appuyée (6 secondes environ) la touche de sélection du dispositif correspondant à l’appareil dont le code ou ou ou ou doit être saisi jusqu’à ce que le voyant clignote. Remarque : utilisez la touche PVR si l’appareil est un VCR.

2. Relâchez alors la touche et saisissez immédiatement le code spécifique préalablement trouvé, (ex. 1306).

INTERNET en suivant la procédure indiquée au paragraphe ci-après.

MISE À JOUR PAR CÂBLE AUDIO Connectez la télécommande à un ordinateur avec connexion Internet à l’aide du câble audio fourni dans l'emballage. Procédez de la façon suivante :

1. Ouvrez le compartiment des piles de la télécommande. 2. Raccordez l’extrémité plate du câble (A) au connecteur à trois picots J1 situé sous le logement des piles (B), en prenant soin de ne pas exercer de pression excessive (C).

Si la procédure de RECHERCHE MANUELLE est utilisée pour la programmation de la télécommande, il est conseillé d'identifier et de noter le code utilisé ; procédez comme suit :

1. Maintenez appuyée (6 secondes environ) la touche de sélection du dispositif correspondant à l’appareil dont le code doit être identifié jusqu’à ce que le voyant clignote. Remarque : utilisez la touche PVR si l’appareil est un VCR. 4

4. Notez le code sur l’étiquette qui se trouve à l’intérieur du couvercle des piles, il pourra vous être utile ultérieurement.

FONCTION LEARN Pour utiliser cette fonction, vous devez impérativement avoir la télécommande d’origine en état de fonctionnement et équipée de piles neuves

Cette fonction permet : D’apprendre les fonctions manquantes d’une télécommande d’origine et de les mémoriser sur les touches F1 - F2 - F3 - F4 ou encore de substituer une fonction déjà présente sur une autre touche de la télécommande Digital 5 Web. D’apprendre toutes les fonctions d’une nouvelle télécommande infrarouge. Il est conseillé d’effectuer cette procédure pour les appareils Hi-Fi et Home Cinéma. Acquisition des fonctions manquantes d’une télécommande d’origine et mémorisation sur une touche quelconque de la Digital 5 web Pour l'apprentissage des signaux, il convient tout d’abord de configurer la bonne distance entre les 2 télécommandes : 1. Positionnez la télécommande d’origine face à la télécommande universelle, de manière à ce que les zones qui émettent les signaux infrarouge se trouvent dans le même alignement à une distance d’environ 5 cm.

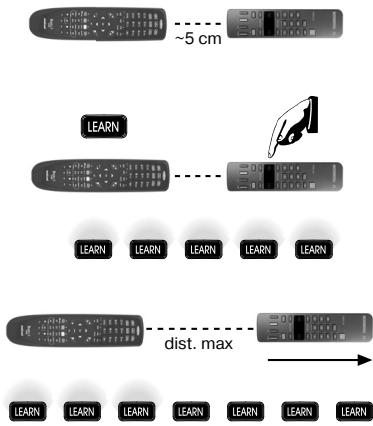

2. Appuyez puis relâchez la touche LEARN. Dans les cinq secondes, maintenez appuyée une touche quelconque de la télécommande d’origine. Le voyant vert de la touche LEARN doit clignoter ; si tel n’est pas le cas, rapprochez les deux télécommandes. Si la télécommande Digital 5 web est trop basse, mettez par exemple un crayon sous l'avant de celle-ci afin de la relever.

3. Augmentez la distance entre les deux télécommandes en éloignant lentement celle d’origine sans perdre l’alignement, jusqu’à ce que le voyant vert de la touche LEARN cesse de clignoter.

Pour procéder à l’apprentissage des signaux, vous devez rapprocher la télécommande d’origine jusqu’à la moitié de la distance maximale trouvée en gardant le même alignement. Ne bougez plus les télécommandes jusqu’à la fin de la procédure.

4. Appuyez puis relâchez la touche de sélection de l’appareil souhaité. 5. Appuyez simultanément sur la touche LEARN et une touche F1-F2-F3-F4 ou une autre touche du clavier sur laquelle vous souhaitez mémoriser la fonction.

Attention : Si le voyant vert s’allume à nouveau lorsque vous relâchez la touche de la télécommande d’origine, maintenez-la appuyée une nouvelle fois jusqu’à ce qu’il s’éteigne. Vous pourrez être amené à répéter jusqu’à 3 fois maximum cette manipulation.

8. Les 3 clignotements du voyant rouge de la touche de sélection indiquent que la procédure s’est bien déroulée. Si vous pouvez continuer à capturer d’autres signaux de la télécommande d’origine, reprenez la procédure à partir du point 5. Après avoir programmé la Digital 5 web, à chaque pression d’une touche à laquelle a été associée une commande LEARN, le voyant de la touche du dispositif en cours d’utilisation s’éclairera, ainsi que le voyant de la touche LEARN. Acquisition de toutes les fonctions d’une nouvelle télécommande infrarouge La Digital 5 web permet de créer jusqu’à 5 claviers en mode d’apprentissage LEARN avec un maximum global de 64 nouvelles commandes. 1. Programmez un des codes ci-après : 8000, 8100, 8200, 8300, 8400 sur une touche de sélection en suivant la procédure de "SAISIE DIRECTE DU CODE". 2. Pour l'apprentissage et la mémorisation des signaux provenant d’une ou plusieurs télécommandes d’origine, suivez la procédure . Les fonctions mémorisées sur un code 8x00 sont permanentes même si vous programmez la touche de sélection avec un autre code issu de la mémoire ; vous pourrez saisir à nouveau le code 8x00 afin de retrouver toutes les fonctions initialement capturées.

SUPPRESSION DE TOUTES LES COMMANDES LEARN Cette saisie EFFACE TOUTES les fonctions capturées lors de l’apprentissage sur toutes les touches de sélection. Saisissez sur une touche quelconque de sélection le code 9000 en suivant la procédure de "SAISIE DIRECTE DU CODE".

AFFECTATION DES COMMANDES SUPPLÉMENTAIRES Pour les fonctions les moins utilisées, recherchez les commandes supplémentaires sur Internet en consultant notre site www.meliconi.fr/guide. Le guide en ligne permet non seulement de trouver facilement le code de programmation de votre télécommande mais aussi la correspondance entre les commandes supplémentaires de votre choix et les touches de la télécommande Digital 5 web. Les commandes supplémentaires peuvent

être mémorisées sur les touches F1 - F2 - F3 - F4.

COMMANDE DES ACCESSOIRES AUDIO/VIDEO MELICONI La Digital 5 web est pré-programmée pour piloter le support mural motorisé Ghost Motor 100 ainsi que les réglettes lumineuses d’ambiance Light Kit. Pour cela, il suffit de programmer la télécommande avec le code 4000 sur une des touches de sélection. Pour connaître les touches associées aux fonctions disponibles, consultez le guide en ligne du produit, à l’adresse : www.meliconi.fr/guide

FONCTION MEMO La fonction MEMO permet de regrouper sur une seule touche de votre télécommande une suite de fonctions.

Exemple : Allumer le téléviseur ensuite le récepteur TNT, etc. Si vous désirez accéder à cette fonctionnalité nous vous invitons à consulter notre site Internet : www.meliconi.fr/guide

COMMANDES AUDIO Lors de la sélection d'un appareil dépourvu de commandes audio, en pressant les touches V+, V- et Mute le son de l’appareil mémorisé en tant que TV est commandé.

Cette configuration peut être modifiée, en associant aux touches V+, V- et Mute d’un appareil les commandes audio d’un autre appareil, par une procédure simple indiquée dans le guide en ligne sur le site : www.meliconi.fr/guide 6

RÉSOLUTION DES PROBLÈMES PROBLÈME L'appareil ne réagit pas et le voyant ne s'allume pas

à la pression d'une touche

SOLUTION Vérifiez que les piles sont correctement insérées, si tel est le cas les remplacer par 2 piles neuves de

1,5 V de type AAA/LR03 alcalines car elles sont probablement usagées.

L'appareil ne réagit pas mais le voyant s'éclaire.

Assurez-vous que les piles sont neuves et que la télécommande est dirigée vers l'appareil, sans aucun obstacle entre les deux.

Programmez à nouveau le code de la télécommande en répétant la procédure de programmation.

À la pression d'une touche, le voyant clignote et l'appareil ne réagit pas aux commandes.

Remplacez les piles usagées.

La télécommande n'exécute pas correctement toutes les commandes.

Le code utilisé est peut-être erroné.

Programmez à nouveau la télécommande en suivant la procédure de programmation.

CONSEILS Pour toute question sur la nouvelle télécommande Digital 5 web :

• Lisez attentivement ce mode d'emploi qui vous permettra de résoudre la plupart des problèmes. • Consultez notre site Internet www.meliconi.fr afin de trouver rapidement et facilement les informations que vous recherchez. • Si après avoir suivi les conseils de programmations vous rencontrez des difficultés, contactez le Service Assistance Téléphonique de Meliconi France.

Internet : www.meliconi.fr

• En cas de besoin, pour faire valoir vos droits à notre garantie contractuelle de 2 ans, la télécommande doit nous être retournée, après notre accord, avec la facture d’achat ou le ticket de caisse mentionnant la date et le lieu d’achat. Les frais d’expédition du produit sont à la charge du client, le retour est pris en charge par

MELICONI France. Toute mauvaise manipulation ou intervention sur la télécommande ainsi que la corrosion du circuit imprimé entraîne l’annulation de la garantie. Cachet du revendeur Modèle télécommande Digital 5 web
