MODE D'EMPLOI GTP 4656 LIEBHERR
Protection de l'environnement
L'appareil contient des matériaux de valeur et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appeareils est à réaliser correctement en respectant les prescriptions et lois locales en vigueur.
Veiller à ne pas endommager le circuit frigorifique de l'appareilleurs du transport pour empêcher au réfrigérant y contenu (indications sur la plaquette signalétique) et à l'huile de s'échapper accidentellement.
- Rendre l'appareil inopérant.
- Débrancher l'appareil.
- Sectionner le cable d'alimentation électrique.
AVERTISSEMENT
Risque d'étouffement avec les films et matérielux d'emballage!
Ne pas laisser les enfants jouer avec les matérielux d'emballage.
Déposer les matérielux d'emballage à une déchetterie officielle.
Domaine d'utilisation de l'appareil
L'appareil est exclusivement adapté à la réfrigération d'aliments dans un environnement domestique ou un environnementsemblable. Est prise en compte, par exemple, l'utilisation
- dans les cuisines du personnel, les pensions de famille,
- par les clients de maisons de campagne, hôtels, motels et autres hébergements,
- par les traiteurs et servicessemblables dans le commerce de gros.
N'utiliser l'appareil que dans un cadre domestique. Tout autre type d'utilisation est interdite. L'appareil n'est pas conscience pour le stockage et la réfrigeration de médicaments, de plasma sanguin, de préparations de laboratoire ou autres produits ou substancessemblables concernés par la directive 2007/47/CE relative auxdispositifs Médicaux. Une utilisation abusive de l'appareil peutentrainer l'endommagement des produits stockés ou leuralteration.De plus,l'appareil n'est pas adapte pour le fonctionnement dans les zones à risque d'explosion.

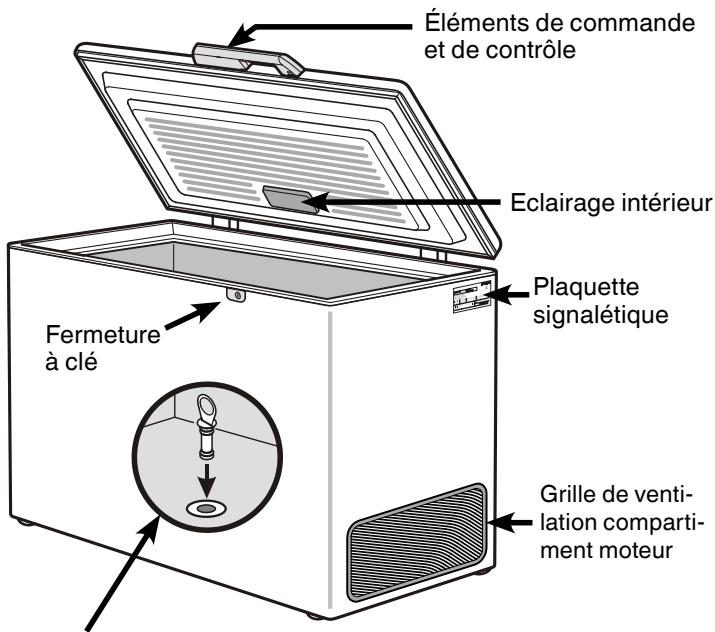

Description de l'appareil
Ecoulement eau de dégivrage (sauf modulo GT 1456)
Remarque importante!
Avant la mise en service de l'appareil, obturer impératifement l'orifice de dégivrage situé dans le fond de la cuve au moyen du bouchon fourni! Le bon fonctionnement de l'appareil en dépend!
Recommendations et consignes de sécurité
- Afin d'éviter tout accident matériel ou corporel, nous vous recommandons de faire appel à une deuxième personne pour déballer etmettre en place l'appareil.
- Si l'appareil est endommagé avant l'installation, prendre immédiatement contact avec le fournisseur.
- Pour garantir la sécurité de fonctionnement de l'appareil, respecter scrupuleusement les instructions de la notice concernant la mise en place et le raccordement électrique.
- En cas de panne, débrancher l'appareil ou oter/devisser le fusible.
- Pour débrancher l'appareil, saisir directement la prise, ne pas tirer sur le cable.
- Afin d'éviter tout risque pour les utilisateurs de l'appareil, les réparations et interventions ne doivent être effectuees que par un Service Avres Vente agrée. Cette consigne s'applique également au remplacement du cable d'alimentation.
- Ne pas manipuler de flammes vives ou de sources d'allumage à l'intérieur de l'appareil. Lors du transport et du nettoyage de l'appareil, il convient de veiller à ne pas endommager le circuit frigorifique. En cas de dommages, tener l'appareil éloigné de toute source d'allumage et bien aérer la pierce.
- Cet apparéil ne s'adresse pas aux personnes (et enfants) représentant des handicaps physiques, sensoriels ou mentalaux ou aux personnes ne disposant pas d'une expérience et de connaissances suffisantes, sauf si ces dernières ont bénéficié d'une surveillance initiale ou ont reçu des instructions relatives à l'utilisation de l' apparéil de la part d'une personne responsable de leur sécurité. Les enfants ne doivent pas être laissés sans surveillance afin de s'assurer qu'ils ne jouent pas avec l' apparéil.
- Éviter le contact permanent de la peau avec des surfaces froides ou des produits réfrigérés / surgelés. Cela est susceptible de provoquer des douleurs, une sensation d'engourdissement et des gelures. En cas de contact prolongé de la peau, prévoir les mesures de protection nécessaires, comme par ex. l'utilisation de gants.
- Ne pas consommer la glace alimentaire, plus particulièrement la glace à l'eau et les glaçons, à la sortie du congelateur, afin d'éviter tout risque de brûlures pouvant être provoquées par les températures très basses.
- Pour éviter tout risque d'intoxication alimentaire, ne pas consommer d'aliments stockés au-delà de leur date limite de conservation.
- Cet apparéil est conscience pour la congélation et la conservation de denrées alimentaires et la préparation de glaçons. Il est strictement réservé à un usage domestique. En cas d'utilisation en milieu professionnel, il convient de respecter les réglementations s'appliquant à la profession.
- Pour les apparèils équipés de fermeture à clé, ne pas laisser la clé à proximité de l'appareil et la ranger hors de portée des enfants.
- Ne pas conserver de matières explosives ni de produits en bombe à gaz propulseur inflammable (butane, propane, pentane, etc.) dans votre apparéil. En cas de fuite éventuelle, ces gaz risquent en effet de s'enflammier au contact d'éléments électriques de votre apparéil. Les produits en bombe concernés sont identifiés par l'étiquette indiquant leur composition ou un symbole représentant une flamme.
- Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil.
- Ne pas raccorder l'appareil sur une rallonge avec d'autres apparreils. Cela pourrait entraîner une surchauffe de la multiprise.
- L'appareil a eté concu pour être place dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.
- Les lampes à usage spécial (ampoules, LED, tubes luminescents) dans l'appareil servent à éclairer l'espace interieur et ne sont pas adaptées à l'éclairage de la pierce.
Classe climatique
La classe climatique indique la température ambiente à laquelle l'appareil doit être utilisé pour atteindre la performance frigorifique maximale.
La classe climatique est indiquée sur la plaquette signalétique.
L'emplacement de la plaquette signaletique figure sur la description de l'appareil.
Classe climatique Température ambiente
| SN | +10 °C à +32 °C |
| N | +16 °C à +32 °C |
| ST | +16 °C à +38 °C |
| T | +16 °C à +43 °C |
| SN-ST | +10 °C à +38 °C |
| SN-T | +10 °C à +43 °C |
Ne pas utiliser l'appareil en dehors de la plage de tempé-rature indiquée.
Mise en place
- Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisineire, d'un chauffage ou équivalents.
- Installer le congealteur sur une surface bien horizontal et plane.
Ne pas le rapprocher trop pres du mur pour permettre une bonne mobilité du couvercle à l'ouverture et à la fermeture.

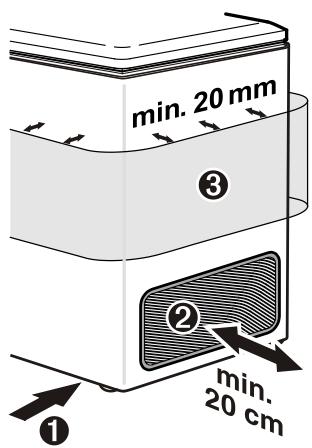

① Ne pas obturer l'espace situé entre le bas de l'appareil et le sol. Cet espace assure en effet l'alimentation en air frais du groupe compresseur.
La distance entre la grille de ventilation du groupe compresseur et le mur doit être d'au moins 20 cm. Ne modifier enaucun cas cette distance et ne pas obturer les orifices de ventilation.
③ Ne pas obstruer le corps de l'appareil. La distance minimale aujourd'hui de l'appareil doit etre de 20 mm afin d'assurer une bonnédissipation de la chaleur.
- Le site d'installation de votre apparéil doit impératifement être conforme à la norme EN 378, à savoir un volume de 1m^3 pour 8g de fluide réfrigérant type R 600a, pour éviter toute formation de mélange gaz-air inflammable en cas de fuite dans le circuit frigorifique. Les données relatives à la masse de réfrigerant sont indiquées sur la plaquette signalétique.

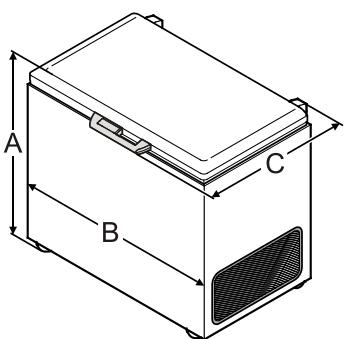

Dimensions (mm)
| Modèle | A | B | C |
| GT 1456 | 910 | 569 | 760 |
| GT 2156 | 919 | 754 | 760 |
| GT 2656 | 919 | 873 | 760 |
| GT 3056 | 919 | 999 | 760 |
| GT 3756 | 919 | 1373 | 809 |
| GT 4756 | 919 | 1648 | 809 |
| GTP 2356 | 919 | 1132 | 760 |
| GTP 2756 | 919 | 1288 | 760 |
| GTP 3656 | 919 | 1373 | 809 |
| GTP 3126 | 919 | 1290 | 760 |
Raccordement électrique
Seulle courant alternatif doit être utilisé pour alimenter l'appareil. La tension et la fréquence admissibles sont indiquées sur la plaquette signalétique. L'emplacement de la plaquette signalétique figure dans la description de l'appareil.
La prise doit être mise à la terre conformément aux normes électriques et protégée par un fusible.
Le courant de déclenchement du fusible doit être situé entre 10 A et 16 A.
La prise ne doit pas se trouver derrière l'appareil et doit être facilement accessible.
Ne pas brancher l'appareil à une rallonge ou à une multiprise.
Nepasutilerodonduleurs(conversionducourantcontinuencourantalternatifresp.triphase)oude ficheseconomedesenergie.Risquedendommagemdupysteméelectronique！
Économiser l'énergie
- Toujours veiller à une bonne ventilation de l'appareil. Ne pas recouvrir ou obstruer les orifices et les grilles de ventilation.
- Ne pas placer l'appareil dans une zone à ensaleillement direct, à côté d'une cuisineire, d'un chauffage ou équivalents.
- La consommation en énergie dépend des conditions d'installation comme la température ambiente.
- Ouvrir l'appareil aussi brievement que possible.
- Classer vos alimentes par groupes de produits.
- Conserver toutes les denrées dans leur emballage ou avec une protection. Toute génération de givre est ainsi empêchée.
- Entreposer des alimentes chauds : les laisser refroidir d'abord à température ambiente.
- Lorsque l'appareil présente une couche épaisse de givre : dégivrer l'appareil.
Des dépôts de poussière augmentent la consommation d'énergie :
- Oter régulierement la poussière des ouvertures de ventilation du compartment moteur.

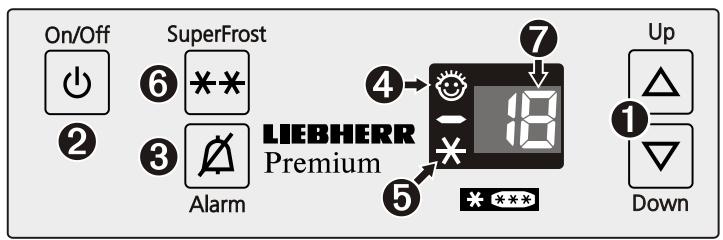

Éléments de commande et de contrôle
Touches de réglage température
Touche Marche-Arrêt
3 Touche d'arrêt alarmé sonore
4 LED Sécurité enfants
⑤ LED SuperFrost
6 Touche SuperFrost
1 Affichage température
Mise en marche et arrêt de l'appareil
Il est recommandé de nettoyer l'intérieur del l'appareil avant la mise en service (voir chapitre Nettoyage pour de plus amples détails).
Mise en marche: appuyer sur la touche ON/OFF pour que l'affichage de température s'allume.
- Deux segments de l'affichage digital s'allument avant que la température n'atteigne 0^ .
- Pour une température inférieure à 0^ , l'affchage indiquera la température à l'intérieur de l'appareil.
Arrêt : appuyer pendant env. 3 secondes sur la touche ON/OFF pour que l'affichage de température s'éteigne.
Réglage de la température
- Abaisser la température : appuyer sur la touche du bas Down.
- Élever la températur : appuyer sur la touche du haut Up.
- Lors du réglage de température, la valeur de réglage clignote à l'affichage.
- Par de brèves pressions répétées sur la touche, le réglage change par paliers de 1^ ; une pression prolongée fait défilier les valeurs en continu.
- Environ 5 secondes après toute dernière pression sur une touche, l'électronique de l'appareil passé automatiquement à l'affichage de la température instantanée.
Si l'affichage indique F4 ou F5, l'appareil est en panne. La tempé rature sera néanmoins maintainue grâce à une fonction de sécurité.
Adressez-vous alors à votre S.A.V. le plus proche.
Alarme sonore
L'alarme sonore vous aide à protéger vos denrées alimentaires congelezés et à economiser de l'énergie.
- Cette alarme retentit toujours si le couvercle est restée ouverte plus de 60 s environ ; (sauf modele GT 1456)
- Elle retentira lorsque la température du compartment congestion ne sera pas assez BASSE. L'affichage de la température clignotera simultanément.
L'alarme sonore s'eteint en appuyant sur la touche ALARM.
Affichage de coupure de courant
Le message nA, indiqué par l'affichage signifie que la température du congelateur a subi une élevation anormale au cours des dernières heures ou des derniers jours en raison d'une coupure de courant.
Si vous appuyez sur la touche ALARM alors que le message nA apparait à l'affichage, ce
dernier indiquera la température la plus élevé atteinte pendant la coupure de courant. Selon l'élevation de température observée voire la décongélation survenue, vérifier la qualité des denrées alimentaires et voir si elles sont propres à la consommation.
La température la plus élevé sera affichée pendant environ 1 mn. Ensuite, l'électronique indiquera la temperature instantanée du congélateur. En appuyant à nouveau sur la touche ALARM, l'affichage peut être effacé immédiatement.
Fonctions supplémentaires
Le mode de réglage vous permet d'utiliser la sécurité enfants et de modifier l'intensité lumineuse de l'affichage. La sécurité enfants vous permit de protéger l'appareil contre tout arrêt involontaire.
Activé la sécurité enfants
SuperFrost Appuyer sur pendant 5 sec. Affichage =
SuperFrost Affichage
Up Affichage
SuperFrost Affichage=
On/Off Affichage=
Désactiver la sécurité enfants
SuperFrost pendant 5 sec. Affichage =
Réglage de l'intensité lumineuse de l'affichage
SuperFrost pendant 5 sec. Affichage =
Sélectionner le réglage souhaité à l'aide des touches Up ou Down
h1 = intensité lumineuse minimale
h5 = intensité lumineuse maximale
Le réglage de l'intensité lumineuse s'active au bout d'une minute.
Remarque : lorsqu'une touche est pressée, l'affichage s'allume à l'intensité lumineuse maximale pendant 1 minute.
Congélation
Les produits frais doivent être congelés en profondeur le plus rapidement possible. Cette opération est possible grâce au système SuperFrost.

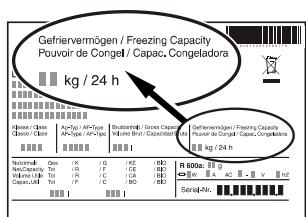

La quantité maximale de denrées (en kg) que vous pouvezCongeler en 24 h est indiquée sur la plaquette signalétique sous la rubrique "Pouvoir de congélation".
Cette valeur maximale varie suivant le type d'appareil et sa classe climatique.
Remarque: la hauteur maximale de stockage est l'arête supérieure des corbeilles!
SuperFrost
- Appuyer sur la touche SuperFrost.
Levoyant SuperFrost s'allume.
- Attendre environ 6 heures pour congeler une petite quantité de produits. Pour congeler la quantité maximale, attendre environ 24 heures!
- Introduire alors les produits frais à congeler. Le mode SuperFrost s'arrête automatiquement au bout de 48 (au plus tard 72) heures en fonction des paramètres requis.
Attention : en raison du retardateur intégré à l'appareil, il peut s'écouler une période pouvant aller jusqu'à 8 minutes entre la pression sur la touche SuperFrost et la mise en marche effective du compresseur. Ce dispositif permet d'augmenter la durée de vie du compresseur.
Remarque: pour économique de l'énergie, vous pouvez arreter la fonction SuperFrost avant écoulement de la période prévue de 48 heures. Pour cela, appuyez à nouveau sur la touche SuperFrost. Veiliez cependant à ce que la température soit inférieure à -18°C.
Le mode SuperFrost n'est pas nécessaire si :
- vous introduizez des surgelés dans votre conGPLateur,
- vous souhaitez congeler jusqu'à 2 kg de produits frais par jour.
Conseils pour la congélation
- Placer les paquets par groupe de produits.
- Emballer toujours les alimentés que vous congelez vous-même en portions adaptées à votre consommation courante. Pour une congélation rapide et correcte, respecter les quantités suivantes dans chaque paquet: fruits et légumes: paquets de 1 kg maximum, viandes: paquets de 2,5 kg maximum.
- Pour une congélation rapide, il est conseilé de-disposer les denrées de manière à ce qu'elles soient en contact avec les parois interieures.
- N'utiliser que des emballages disponibles dans le commerce type sacs de congélation, recipients recyclables en plastique, métal et aluminium.
- Ne pas placer des produits frais à congefer au contact de produits déjà congelés. Veiller aussi à ce que les paquets soient secs, pour éviter qu'ils ne se collent entre eux en se congelant.
- Indiquer le contenu et la date sur les paquets à congeler et respecter scrupuleusement la date limite de conservation.
- Ne jamais placer de bouteilles ou canettes contenant une boisson gazeuse dans le congélateur, car elles pourraient exploser.
- Pour la décongélation : ne décongeler que la quantité nécessaire à votre consommation. Cuisiner ou utiliser aussirapidement que possible les alimentés venant d'être décongelés.
Les alimentés congelés peuvent être décongelés de la manière suivante :
-dans le four a chaleur tournante,
-dans le four a micro-ondes,
- à température ambiente,
-dans le réfrigerateur
Équipement

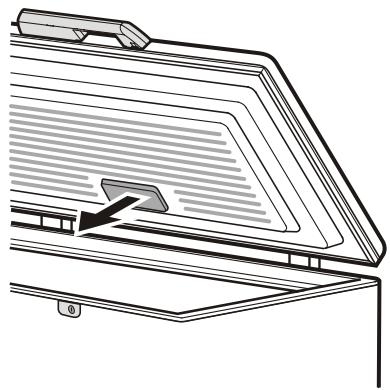

Eclairage interieur (sauf modele GT 1456)
L'éclairage interieur se met en marche automatiquementès l'ouverture du couvercle et s'éteint à sa fermeture.
Caracteristiques de I'ampoule:15 W (n'utiliser enaucun cas une ampoule deplus de 15 W).Respecter la tension indiquée sur la plaquette signaletique de votreappareil.Douille:E 14.
Remplacement del'ampoule: Debrancher la prise ou retirerer le fusible de la prise.
- Retirer le cache dans la direction de la flèche.
- Remplacer l'ampoule.
- Replacer le cache.

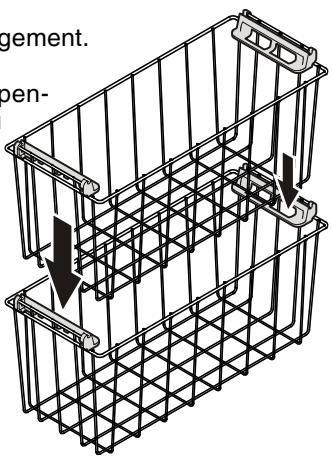

Corbeilles
Les corbeilles vous facilitent le rangement.
Les corbeilles peuvent etre suspends par leur poignee au bord du congélateur.
Les corbeilles peuvent également être empilées. Dans ce cas, la corbeille du haut repose sur les poignées orientées vers l'intérieur.

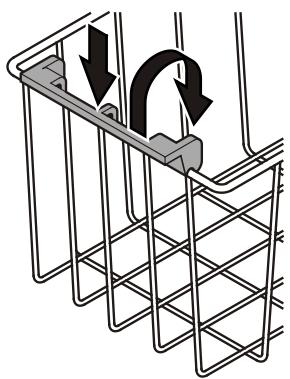

Pour cela, pousser la poignée vers le bas, soulever et basculervers l'intérieur.
Fermetre à clé
La serrure estequipée d'un mecanisme de sécurité.
Fermer l'appareil a clé :
1 Appuyer sur la touche et la maintainir enfoncée.
2 Tourner la clé à 90^ .

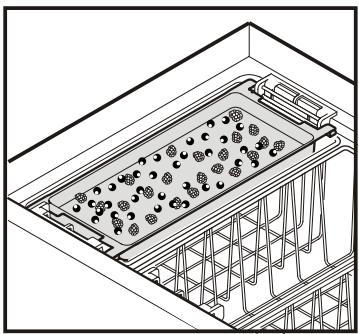

Tablette de congélation
La tablette de congélation permé deCongeler en les menageant de petites denrées (baies, herbes, légumes coupés).
Répartir les denrées sur la tablette de congélation (les fruits ne se collent pas les uns aux autres et conservent leur forme).
La tablette de congélation peut être posée sur le corbeille ou glissée dans la cuve pour servir de cloison de séparation (sauf modulo GT 1456).

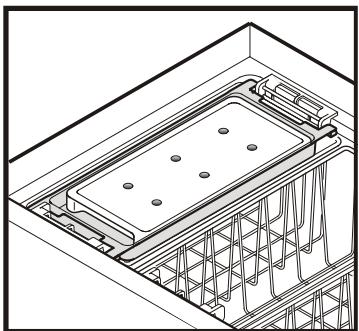

Accumulateurs de froid (selon équipement)
En cas de coupure de courant, l'accumulateur de froid ralentit l'augmentation de la température à l'intérieur du congelateur.
Lors de la mise en service, placer l'accumulateur en contact direct avec les parois laterales et le fond de la cuve pour une congélation rapide.
Une fois que l'accumulateur est congelez, le placer dans la partie supérieure de l'intérieur de l'appareil.
Placer alors la tablette de condensation avec l'accumulateur dans l'une des corbeilles supérieures.

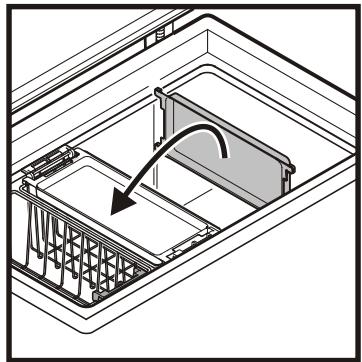

Sila tablette de congélation sert également de cloison de séparation, poser l'accumulateur dans la corbeille directement sur les produits congelés.
Dégivrage
Après un certain temps, une couche de givre ou de glace se forme sur les parois interieures du congélateur. Si cette couche devient trop épaissé, elle augmente la consommation d'énergie.
- Un jour avant le dégivrage,mettre en fonctionle mode SuperFrost; les denrées auront ainsi une réserve de froid supplémentaire.
- Pour le dégivrage,mettre l'appareil à l'arrêt.Débrancher la prise de l'appareil.
- Conserver par exemple les denrées congelées dans leur corbeille, les envelopper dans du papier journal ou des couvertures et les placer ensuite dans un endroit aussi frais que possible.

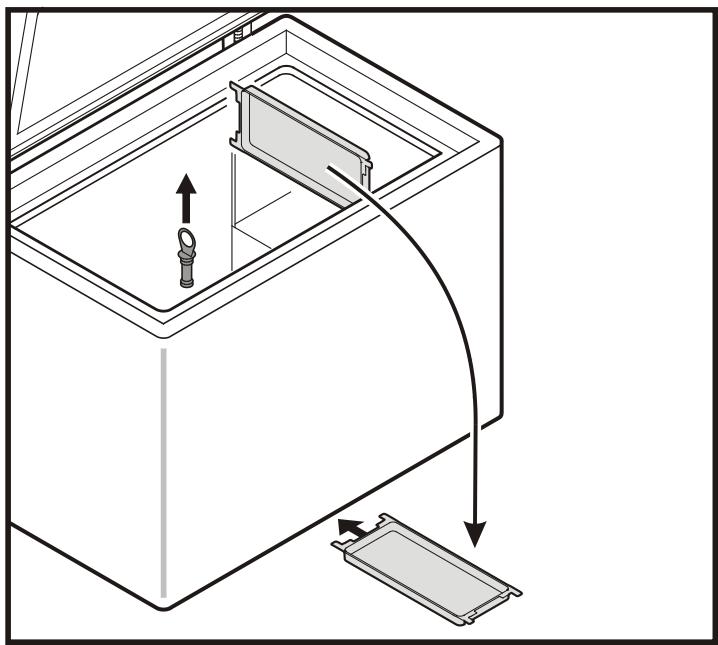

- Retirer le bouchon de l'orifice de dégivrage (sauf modulo GT 1456), sorting la cloison de séparation (tablette de congélation) et la placer tel qu'elle sous l'appareil afin que l'eau de dégivrage s'y accumule en s'éçouant par l'orifice.
- Laisser le couvercle ouvert pendant le dégivrage. Éponger l'eau restante avec un linge et nettoyer ensuite l'intérieur de l'appareil.
Pour le dégivrage, n'utiliser aucun système mécanique ou d'autres moyens artificiels que ceux qui sont commandés par le fabricant.
Nettoyage
Avant de procéder au nettoyage, arrêté impératifement l'appareil. Pour cela, débrancher la prise oumettre hors circuit les protections électriques situées en amont.
Nettoyer l'intérieur, les équipements interieurs ainsi que les parois extérieures de l'appareil avec de l'eau tiède mélangée à de faibles quantités de produit à vaisselle. N'utiliser ni détergents sableux ou acides, ni solvants chimiques.
Ne pas employer d'appareils de nettoyage à vapeur : risque de dommages matériels et de blessures !
- Éviter que l'eau de nettoyage ne s'infiltré dans les parties électriques et par la grille de ventilation.
- Essuyer soigneusement tous les éléments avec un chiffon sec.
- Nettoyer régulierement les grilles de ventilation. L'accumulation de poussière provoque une surconsommation d'énergie. Veiller à n'accacher, tordre ou déterminer aucun cable, ni aucune partie de l'appareil.
Pannes éventuelles
Votre apparéil est conçu et construit de sorte à assurer l'absence de pannes et une grande longévité. Si une panne venait cependant à se produit pendant le fonctionnement, veuillez alors vérifier si la perturbation n'est pas due à une erreur de commande (dans ce cas, les frais occasionnés vous seront facturés, même pendant la garantie).
You pouvez résoudre vous-même les pannes suivantes :
- L'appareil ne fonctionne pas, les voyants de contrôle sont éteints :
- La prise de courant est-elle bien enfoncée?
- Le fusible de la prise est-il en bon état?
- L'appareil est trop bruyant :
- L'appareil est peut-être mal calé.
- Les meubles ou les objets se trouvant à proximé sont peut-être soumis aux vibrations du groupe compréseur. Sachez que les bruits dus à l'arrivée du réfrigérant dans le circuit frigorifique ne peuvent être évités.
- La température n'est pas assez BASSE :
- Le réglage de la température est-il correct? (voir chapitre Réglage de la température)
- Une quantité excessive de produits frais a peut-être été introduite dans l'appareil ; vérifie l'affichage 24 heures plus tard.
- Le thermomètre supplémentaire placé dans l'appareil indique-t-il la bonne température ?
- La ventilation est-elle correctement assurée ?
- L'appareil a-t-il été installé trop après une source de chaleur ?
Si aucune des raisons mentionnées ci-dessus n'aide à résoudre le problème et que vous ne pouvez.Remédier vous-même à la panne, veuillez alors consulter votre S.A.V. le plus proche en lui indiquant la désignation 1, le numero S.A.V. 2 et le numero de l'appareil 3 figurant sur la plaquette signalétique. La plaquette
signaétique se trouve à l'extérieur de l'appareil, sur la paroi laterale droite en haut. En cas de panne, maintenez toujours le couvercle de votre apparéil fermé. Vous retarderez ainsi l'élévation de la température et la décongélation eventuelle des produits.
Arrêt prolongé
Lorsque vous appeareil doit rester longtemps sans fonctionner, débrancher la prise ou refirer/dévisser les fusibles situés en amont. Nettoyer l'appareil et laisser le couvercle ouvert afin d'éviter la formation d'odeurs.
Cet apparéil est conforme aux prescriptions de sécurité applicables et satisfait ainsi aux prescriptions définies par les directives CE 2004/108/CE et 2006/95/CE.
Le fabricant de cet apparéil s'efforce d'améliorer tous les types et modèles de sa gamme. Il se réserve donc le droit d'apporter des modifications concernant la forme, l'équipement et les caractéristiques techniques de ses apparéils.
