DNX7120 - Autoradio KENWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio avec système de navigation GPS
Marque	KENWOOD
Modèle	DNX7120
Dimensions (estimation)	2 DIN (178 x 100 x 160 mm)
Alimentation	12 V CC, masse négative
Fonctions principales	Navigation GPS, radio AM/FM, lecteur multimédia (CD/DVD), entrée auxiliaire
Écran	Écran tactile couleur (estimation)
Réception GPS	Antenne GPS externe fournie
Installation	Montage dans tableau de bord, angle ≤ 30°
Sécurité	Protection contre les courts-circuits ; fusible de rechange même calibre
Entretien	Nettoyer avec un chiffon doux et sec ; éviter produits chimiques
Accessoires fournis	Antenne GPS, plaque de métal, outils de démontage, câbles de connexion
Réparabilité	Confier l'installation et les réparations à un professionnel
Température de fonctionnement	0 °C à 40 °C (estimation)

FOIRE AUX QUESTIONS - DNX7120 KENWOOD

Comment installer l'antenne GPS du KENWOOD DNX7120 ?

L'antenne GPS doit être installée à l'intérieur du véhicule, aussi horizontalement que possible. Nettoyez la surface, retirez la pellicule adhésive de la plaque de métal (accessoire 13) et pressez-la fermement. Placez l'antenne (accessoire 12) sur la plaque. Assurez-vous qu'elle est éloignée d'au moins 30 cm de tout téléphone portable ou autre antenne pour éviter les interférences.

Que faire si l'écran affiche 'PROTECT' ?

Le message 'PROTECT' indique un court-circuit probable sur le câble d'enceinte ou un contact avec le châssis. Vérifiez le câble d'enceinte et assurez-vous qu'il n'est pas endommagé. Si le problème persiste, consultez un professionnel.

Comment brancher correctement l'alimentation électrique ?

Connectez les câbles dans l'ordre suivant : masse, batterie (jaune), allumage (rouge). Ne connectez jamais les câbles d'allumage ou de batterie au châssis (masse) car cela pourrait provoquer un court-circuit et un incendie. Utilisez une source d'alimentation de la boîte à fusibles.

Puis-je installer moi-même l'autoradio DNX7120 ?

L'installation nécessite un savoir-faire technique. Pour des raisons de sécurité, il est recommandé de confier le montage et le câblage à un professionnel. Une mauvaise installation peut endommager l'appareil ou le véhicule.

Comment réinitialiser l'appareil après l'installation ?

Après avoir branché la batterie, appuyez sur la touche de réinitialisation (bouton 'Reset') située sur l'appareil. Pour la première acquisition GPS, placez le véhicule en extérieur loin des immeubles et attendez quelques minutes.

L'appareil ne s'allume pas, que vérifier ?

Vérifiez d'abord le fusible : s'il a sauté, remplacez-le par un fusible de même capacité. Assurez-vous que les câbles de batterie et d'allumage sont correctement connectés et que la batterie du véhicule est fonctionnelle. Si 'PROTECT' s'affiche, reportez-vous à la question correspondante.

Où placer l'antenne GPS pour une réception optimale ?

L'antenne doit être installée à l'intérieur du véhicule, sur une surface horizontale (tableau de bord par exemple). Évitez les endroits métalliques ou sous une couche de peinture métallisée. Gardez une distance d'au moins 30 cm des autres antennes (GSM, etc.).

Comment retirer le cadre en caoutchouc dur (écusson) ?

Utilisez les outils de démontage (accessoire 6) pour engager les loquets inférieurs, puis abaissez le cadre et tirez-le vers l'avant. Répétez pour les loquets supérieurs. Attention à ne pas vous blesser avec les loquets.

Quels types de vis utiliser pour l'installation ?

Utilisez uniquement les vis fournies dans l'emballage. Si vous utilisez des vis non adaptées, vous risquez d'endommager l'appareil. En cas de besoin, consultez un installateur professionnel.

Comment entretenir l'autoradio DNX7120 ?

Nettoyez l'écran et le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Évitez l'exposition directe au soleil, à la chaleur excessive ou à l'humidité.

MODE D'EMPLOI DNX7120 KENWOOD

1. Pour éviter un court-circuit, retirez la clé du contact et débranchez la batterie .

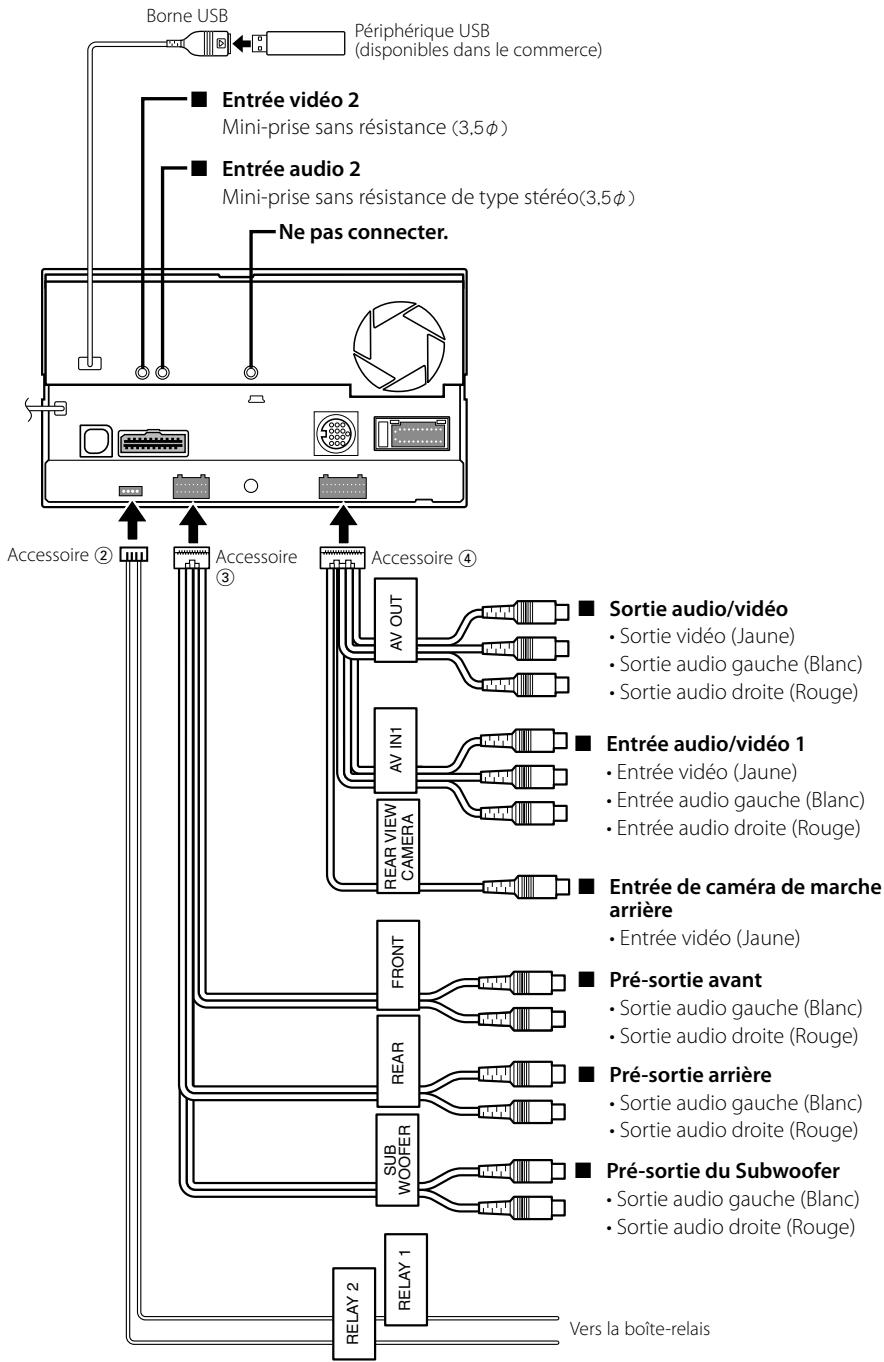

2. Effectuez correctement les connexions d'entrée et de sortie de chaque appareil.
3. Connectez les cables d'enceinte du cablage de distribution électrique.

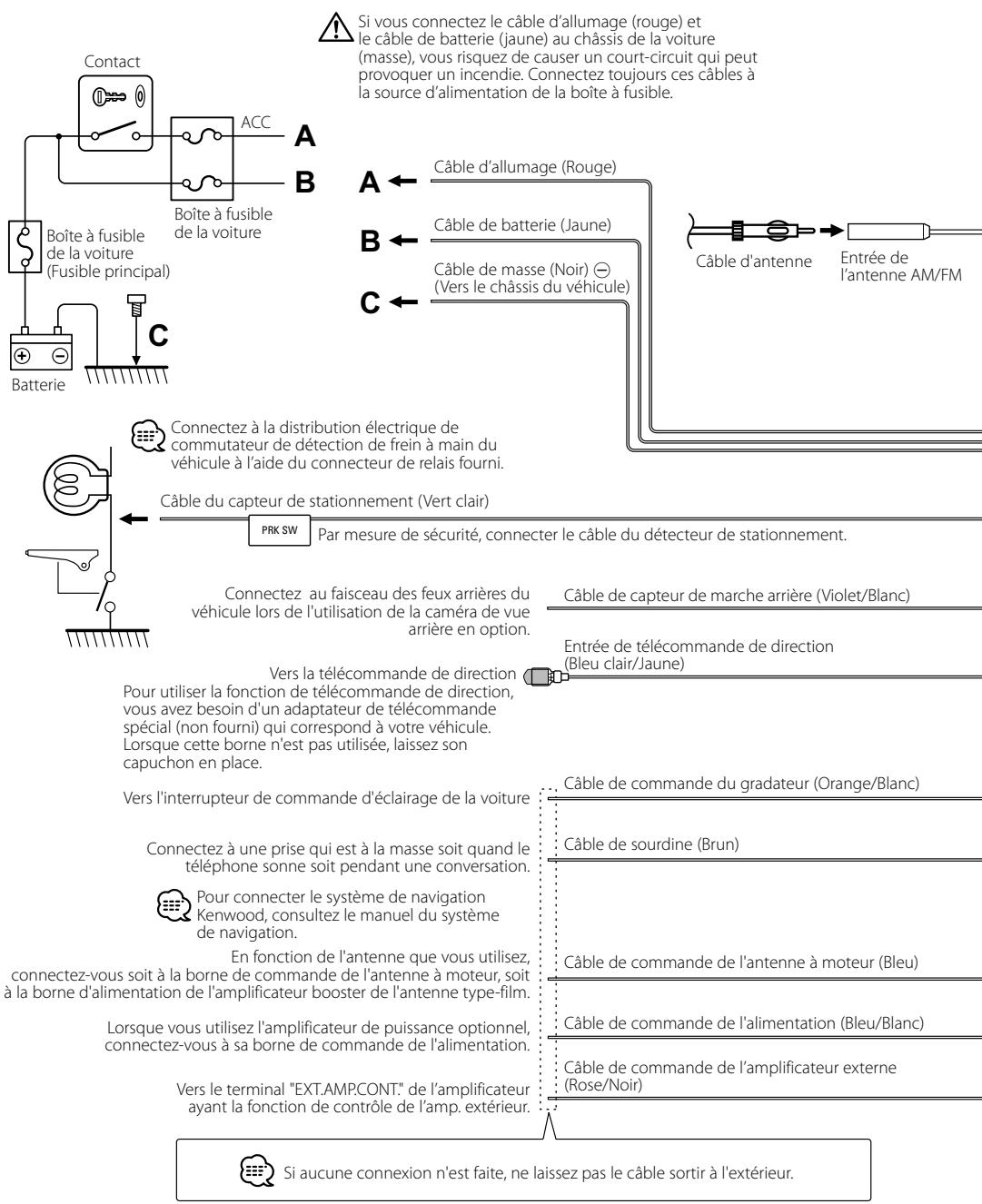

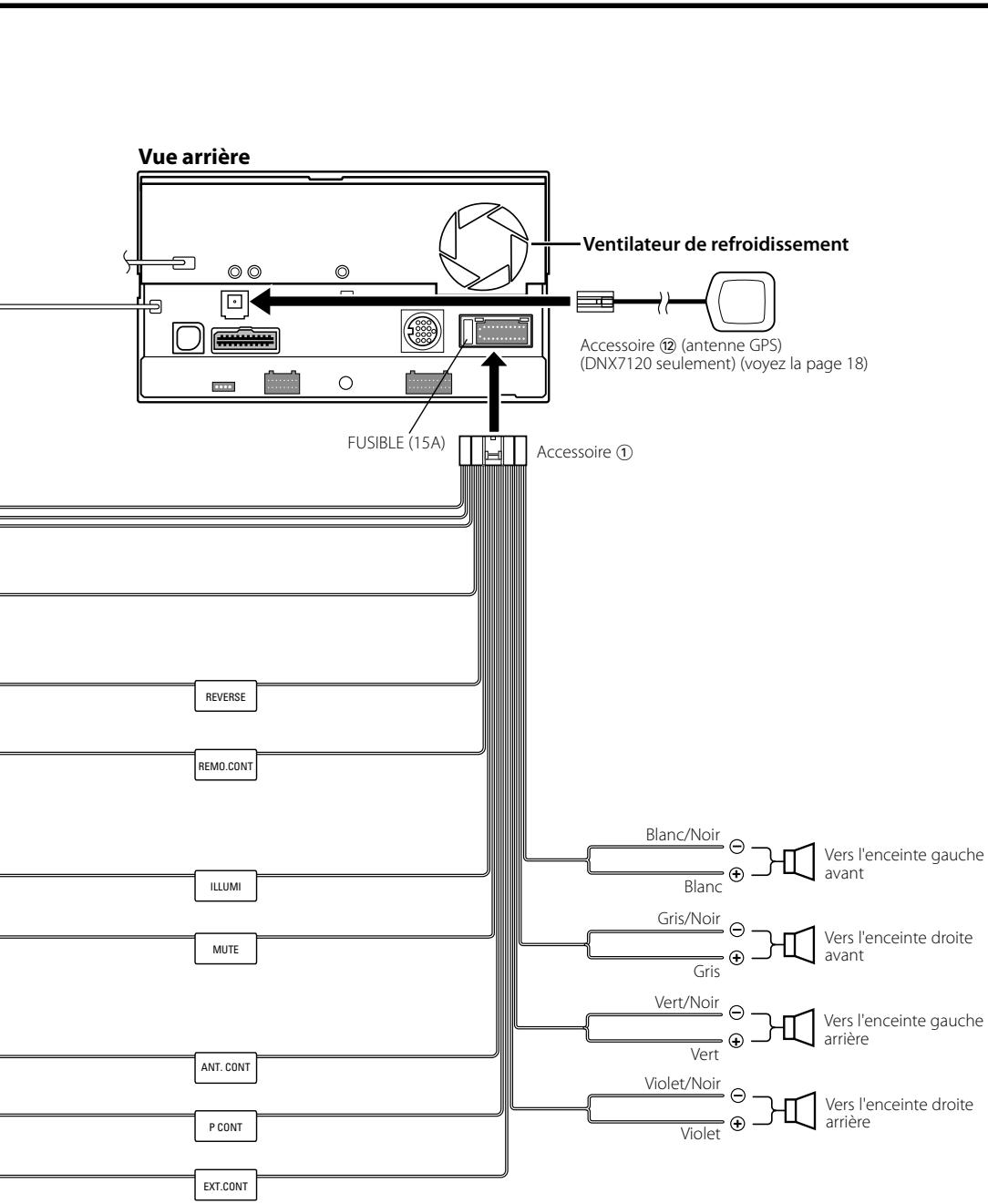

4. Raccordez les câbles du câblage de distribution électrique dans l'ordre suivant : masse, batterie, allumage.
5. Connectez le connecteur du câblage de distribution électrique à l'appareil.
6. Installez l'appareil dans votre voiture.
7. Rebranche la batterie.
8. Appuyez sur la touche de réinitialisation.

Attention

• Si vous connectez le câble d'allumage (rouge) et le câble de batterie (jaune) au châssis de la voiture (masse), vous risquez de causer un court-circuit qui peut provoquer un incendie. Connectez always cables à la source d'alimentation de la boîte à fusibles.

Acquisition des signaux GPS

Lors de la mise sous tension initiale du DNX7120, vous devez attendre que le système acquière des signaux satellites pour la première fois. Cette procédure peut durer plusieurs minutes. Veillez à ce que le véhicule se trouve à l'extérieur dans un espace ouvert et loin de grands immeubles et d'arbres pour que l'acquisition s'effectue plus rapidement. Une fois les signaux satellites acquis pour la première fois, le système trouvera ces signaux plus rapidement par la suite.

• Le montage et le câblage de cette unité requièrent un savoir-faire et de l'expérience. Dans l'intérêt de la sécurité, veuillez laisser le travail de montage et de câblage aux professionnels. Assurez-vous de mettre l'appareil à la masse sur une alimentation négative de 12V CC.
• N'installez pas l'appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l'humidité. Évitez aussi les endroits trop poussièreux ou le potentiel d'éclaboussures d'eau.
• N'utilisez pas vos propres vis. Utilisez uniquement les vis fournies. Si vous utilisez les mauvaises vis, vous risquez d'endommager l'appareil.
• Si l'alimentation n'est pas activée ("PROTECT" est affiché), il peut que le câble d'enceinte présente un court-circuit ou ait touché le châssis du véhicule et que la fonction de protection ait été activée. Il convient par conséquent de vérifier le câble d'enceinte.

Assurez-vous que toutes les connexions de cable sont faites correctement en insérant les fiches jusqu'à ce qu'elles soient verrouillées. - Si l'allumage de votre vehicule n'a pas de position ACC, ou si le cable d'allumage est connecté à une source d'alimentation à tension constante comme un cable de batterie, l'alimentation de l'appareil ne sera pas reliée à l'allumage (c. à d., il ne se mettra pas sous et hors tension en même temps que l'allumage). Si vous souhaitez connecter l'alimentation de l'appareil avec l'allumage, connectez le cable d'allumage à une source d'alimentation qui peut être mise sous et hors tension avec la clef de contact. - Utilisez un connecteur de conversion disponible dans le commerce si le connecteur n'est pas adapté à celui du vehicule. - Isolez les cables non connectés avec un ruban adhésièf en vinyle ou autre matériel similaire. Pour éviter un court-circuit, n'enlevez pas les capuchons au bout des câbles ou des bornés non connectés. - Si la console a un couvercle, assurez-vous d'instructor l'unité de manière à ce que la façon ne touche pas le couvercle lors de l'ouverture et de la fermeture. - Si le fusible saute, assurez-vous d'abord que les cables ne se touchent pas de façon à entraîr en court-circuit, puis replémez le vieux fusible par un autre fusible de même capacité nominale. - Raccordez bien les cables d'enceinte aux bornes correspondantes. L'unité risque d'être endommagée ou de ne pas fonctionner si vous mettez les cables à la masse ou les unisiez à une partie métallique quelconque de la voiture. - Àprouv avoir installé l'appareil, vérifie si les yeux de freinage, les indicateurs, les clignotants, etc. de la voiture fonctionnement correctement. Montez l'unité de façon à ce que l'angle de montage soit de ou moins. - Cette unité possède un ventilateur de refroidissement (page 15) pour faire baisser la température interne. Ne pas monter cette unité à un endroit où le ventilateur serait obstruè. Toutte obstruction de ces ouvertures empêcherais le refroidissement de la température interne et provoquerait une panne. - N'appuyez pas frot sur la surface du tableau lors de l'installation de l'appareil dans le vehicule. Vous risqueriez d'entrainer l' apparition d'égratignures, des dommages ou un dysfonctionnement.

Cable de connexion (Compris dans le système de navigation)

Installation de l'antenne GPS (DNX7120 seulement)

L'antenne GPS s'installe à l'intérieur du véhicule. Elle doit être installée aussi horizontalement que possible pour faciliter la réception des signaux satellite GPS.

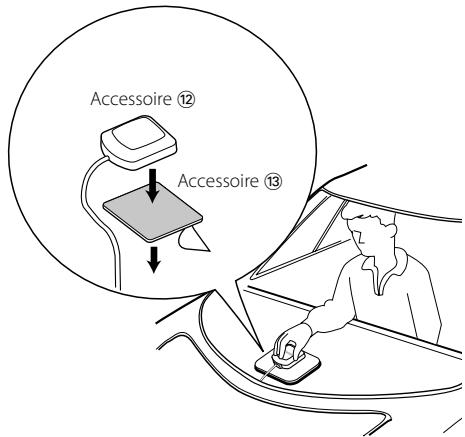

Pour monter l'antenne GPS à l'intérieur du véhicule:

1. Nettoyez le tableau de bord ou autre surface.
2. Retirez la pellicule recouvrant l'adhésif sur le dessous de la plaque de métal (accessoire 13).
3. Pressez fermement la plaque de métal (accessoire 13) contre le tableau de bord ou toute autre surface de montage. Vous pouvez plier la plaque de métal (accessoire 13) pour l'adapter à une surface courbe, s'il y a lieu.
4. Déposez l'antenne GPS (accessoire 12) sur la plaque de métal (accessoire 13).

• Selon le type de véhicule, la réception des signaux GPS peut ne pas être possible lorsqu'installé à l'intérieur.
• L'antenne GPS doit être installée à un endroit éloigné d'au moins 30 cm (12 pouces) de tout téléphone portable ou autre antenne de transmission. Les signaux du satellite GPS pourraient être affectés par ces types de communication.
• Le fait de recouvrir l'antenne GPS d'une couche de peinture (métallisée) peut nuire à sa performance.

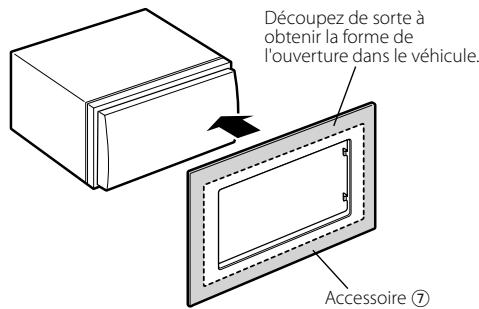

1. Découpez l'accessoire (7) de sorte à broder la forme de l'ouverture de la console centrale.
2. Attachez l'accessoire ⑦ à l'unité.

Pour volkswagen

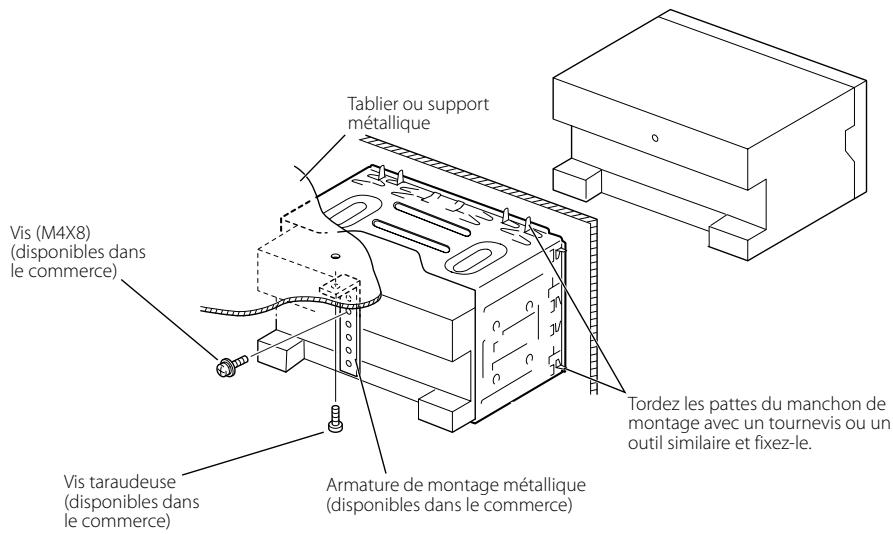

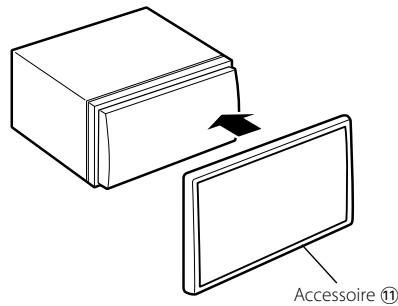

1. Attachez l'accessoire (1) à l'unité.

Pour toyota/scion

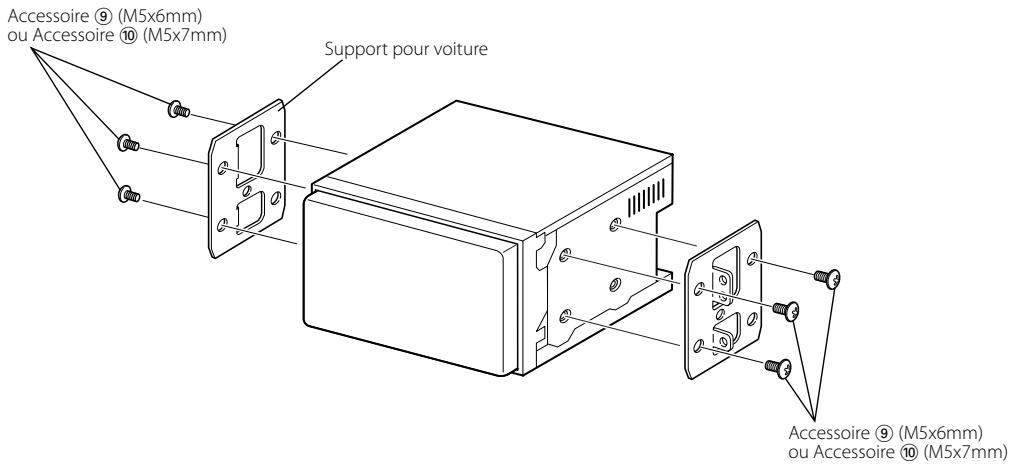

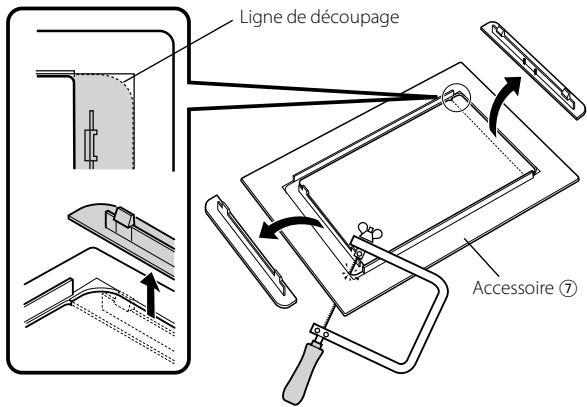

1. Découpez l'accessoire ⑦ comme sur l'illustration.

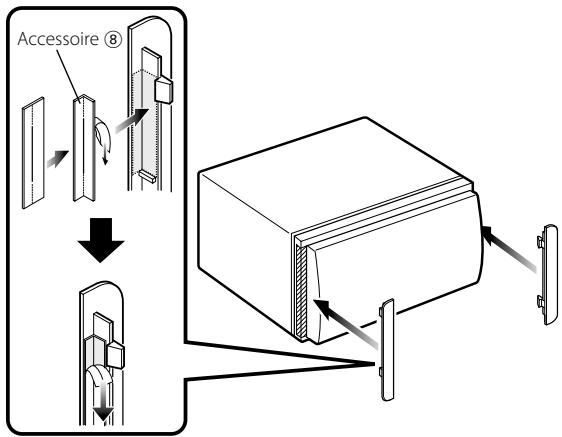

1. Pliquez le ruban adhésif sur deux faces (accessoire ⑧) le long de la fente et attachez-le à l'accessoire découvert ⑦ contre la nervure centrale comme illustré. Utilisez deux morceaux de l'accessoire ⑧ pour 1 accessoire découvert ⑦.
2. Attachez l'accessoire découvert ⑦ à l'unité.

Assurez-vous que l'appareil est solidement installé à sa place. Si l'appareil est instable, il pourrait ne pas bien fonctionner (par ex., le son pourrait sauter).

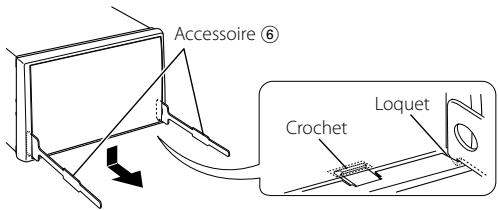

Pour enlever le cadre en caoutchouc dur (écusson)

1. Engagez les loquets de l'outil de démontage (6) et enlevez les deux crochets situés sur le niveau inférieur.

Baissez le cadre et tirez-le vers l'avant comme montré sur l'illustration.

• Le cadre peut être enlevé de la partie supérieure en procédant de la même manière.
• Quand la partie inférieure est retirée, retirez les deux crochets supérieurs.

Pour enlever l'unité

1. Retirez la protection en plastique rigide en vous reportant à la marche à suivre de la section.
2. Retirez la vis à tête hexagonale avec la rondelle intégrale (M4× 8) sur le panneau arrière.

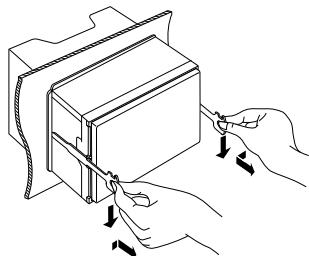

3. Insérez les deux outils de démontage (6) profondément dans les fentes de chaque côté comme indiqué.

1. Inclinez les outils de démontage vers le bas et faites partager à moitié l'unité en pressant les outils vers l'intérieur.

• Veillez à ne pas vous blesser avec les loquets de l'outil de démontage.
• Sortez l'appareil entièrement avec les mains, en faisant attention de ne pas le faire tomber.
