Il est dangereux de modifier ou d’altérer les caractéristiques de l’appareil. L’appareil doit être installé selon les normes nationales disciplinant les installations électriques. Pour les éventuelles réparations, veuillez vous adresser aux Centres SAV agréés par le fabricant. Les réparations effectuées par un personnel non qualifié peuvent être dangereuses. Cet appareil doit être exclusivement utilisé par des adultes. Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) présentant des capacités psycho-sensorielles réduites, des connaissances et une expérience insuffisantes, sans la surveillance vigilante et les instructions d’un responsable de leur sécurité. Surveiller les enfants et s’assurer qu’ils ne jouent pas avec l’appareil. Cet appareil doit être relié à une mise à la terre efficace. Faites vérifier l’installation électrique par un électricien spécialisé. Éviter d’utiliser des rallonges pour le câble d’alimentation électrique. Veuillez toujours débrancher la fiche de la prise de courant avant toute opération de nettoyage ou d’entretien. Ne pas tirer sur le câble d’alimentation électrique pour déplacer l’appareil. Ne pas installer l’appareil dans des endroits où l’air peut contenir du gaz, de l’huile, du soufre ni à proximité de sources de chaleur. Respecter une distance minimale de 50 cm entre l’appareil et toute substance inflammable (alcool, etc.) ou récipients sous pression (vaporisateurs). Ne pas appuyer d’objets lourds ou chauds sur l’appareil.
L’appareil doit être transporté à la verticale ou couché sur le côté. Avant de le transporter, éliminer complètement l’eau contenue dans l’appareil. Après l’avoir transporté, attendre au moins 1 heure avant de le mettre en fonction. Ne pas couvrir l’appareil avec des sachets en plastique avant de le ranger. Les matériaux utilisés pour l’emballage sont recyclables. Nous conseillons de les jeter dans les poubelles pour la collecte sélective. Lorsque l’appareil arrive à la fin de sa vie utile, il doit être apporté dans un centre de collecte spécialisé. Si le câble d’alimentation est endommagé, il faut le faire remplacer par le fabricant ou par son SAV, de manière à prévenir tout type de risque.
INFORMATION ENVIRONNEMENTALE : Cette unité contient des fluores à effet de serre couverts par le Protocole de Kyoto. Les opérations d’entretien et d’élimination doivent toujours être effectuées par du personnel spécialisé (R410A, GWP=1975).
• • L’appareil doit être installé dans un endroit sans sources d’allumage constantes (par exemple : des flammes libres, des appareils à gaz ou électriques en marche). Ne pas percer ni brûler. Les gaz frigorigènes peuvent être inodores. L’appareil doit être installé, utilisé et stocké dans une pièce dont la surface est supérieure à 15 m². Cet appareil contient environ 300 g de gaz frigorigène R290.
Conserver l’appareil de manière à prévenir les défaillances mécaniques. Les personnes qui travaillent ou interviennent sur un circuit frigorifique doivent posséder une certification adéquate, délivrée par un organisme accrédité, attestant leur compétence en matière de manipulation de gaz frigorigènes conformément à une spécification officiellement reconnue. Les interventions de réparation doivent être effectuées sur la base des recommandations du fabricant de l’appareil. Les opérations d’entretien et les réparations exigeant l’assistance d’autres spécialistes doivent être effectuées sous la supervision de la personne spécialisée dans l’utilisation de gaz frigorigènes inflammables.
• la tension du réseau correspond à la valeur indiquée sur la plaquette signalétique située au dos de la machine ; • la prise et la ligne d’alimentation électrique peuvent supporter la charge requise ; • la prise est appropriée à la fiche de l’appareil, dans le cas contraire, la faire remplacer ; • la prise est reliée à une mise à la terre efficace. Le fabricant décline toute responsabilité en cas de non-respect de cette norme sur la prévention des accidents de travail.
50%. Le climatiseur est un appareil qui prélève et la chaleur dans la pièce où il est placé. Par rapport aux modèles fixés au mur, les climatiseurs portables présentent l’avantage de pouvoir être déplacés non seulement d’une pièce de la maison à une autre mais aussi d’un édifice à un autre. L’air chaud de votre pièce passe, sous l’effet du gaz réfrigérant, à travers une batterie de refroidissement où il cède le surplus de chaleur et d’humidité avant d’être réintroduit dans la pièce. Dans les modèles monobloc, une petite partie de cet air est utilisée pour refroidir le gaz réfrigérant, ensuite, une fois qu’elle est devenue chaude et humide, elle est évacuée vers l’extérieur. Dans les modèles eau-air, une exclusivité De’Longhi, la chaleur quitte la pièce sous l’effet refroidissant de l’eau qui est nettement supérieur à celui l’air. C’est pourquoi l’effet frigorifique et l’efficacité de ce climatiseur sont vraiment uniques.
2002/96/EC et du Décret de Loi n. 151 du 25 juillet 2005. Au terme de son utilisation, le produit ne doit pas être éliminé avec les autres déchets urbains. Le produit doit être remis à l’un des centres de collecte sélective ou chez les revendeurs assurant ce service. Éliminer séparément un électroménager permet d’éviter les retombées négatives sur l’environnement et la santé dérivant d’une élimination incorrecte et permet de récupérer les matériaux dont est composé l’appareil dans le but d’une économie importante en termes de d’énergie et de ressources. Pour rappeler l’obligation d’éliminer séparément les électroménagers, le produit porte le symbole représentant une poubelle barrée d’une croix. L’élimination abusive du produit de la part de l’utilisateur entraîne l’application des sanctions administratives prévues par la réglementation en vigueur. 41

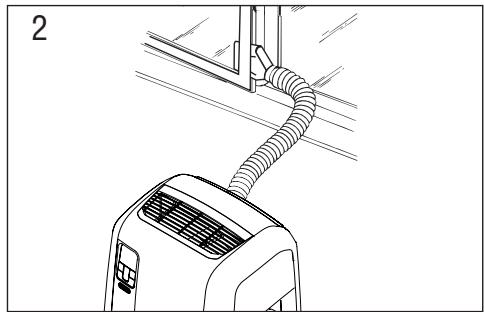

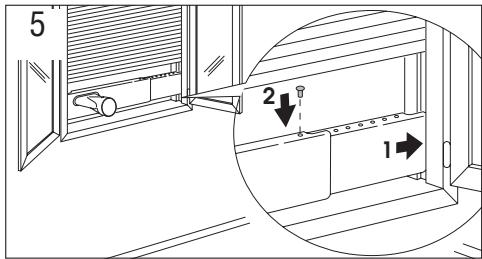

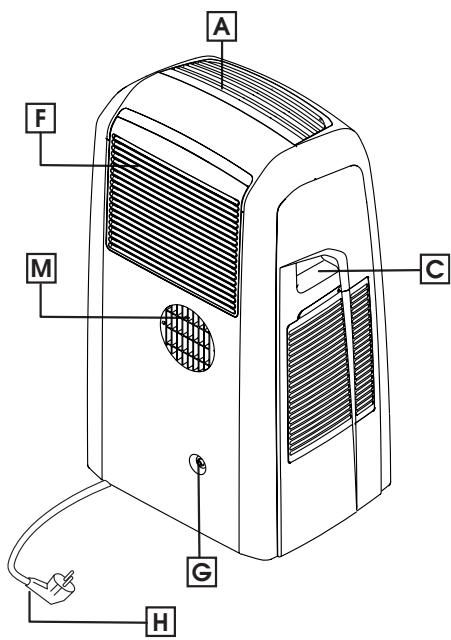

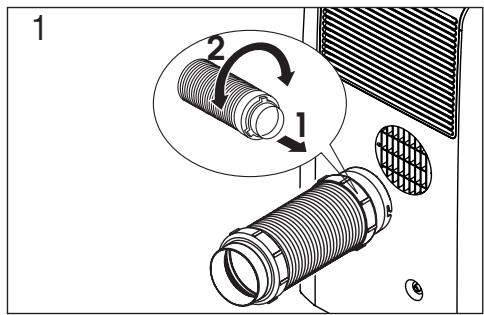

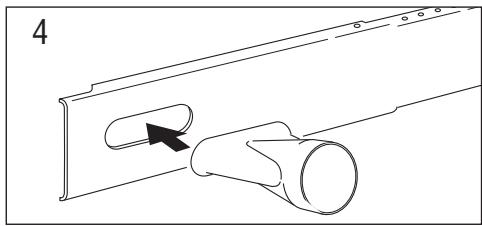

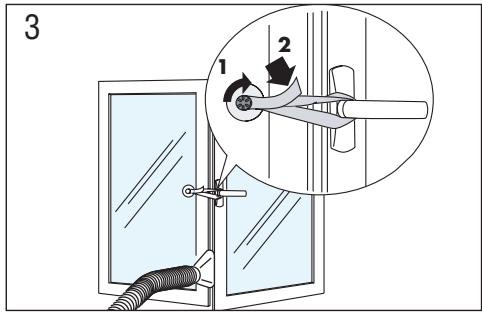

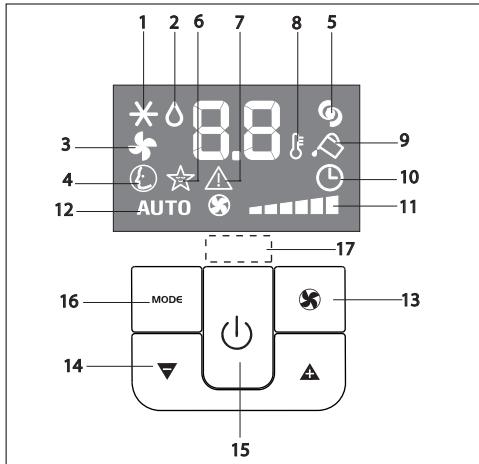

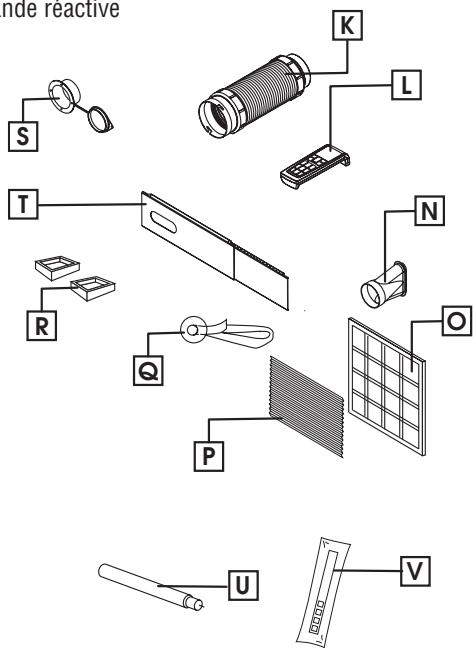

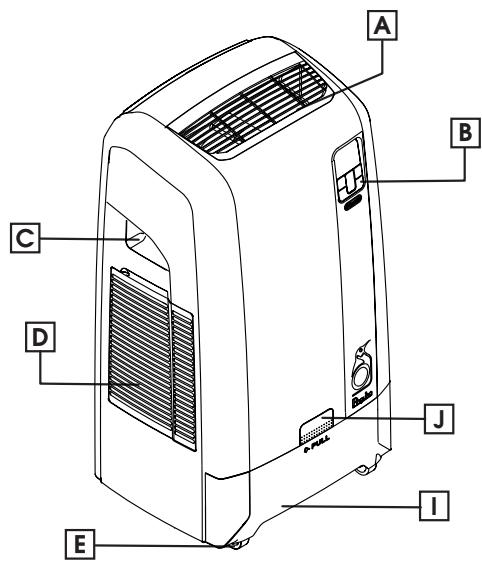

B Tableau de commande avec écran avancé à cristaux liquides C Poignée D Grille E Roulettes F Grille d’aspiration de l’air avec filtre antipoussière Veuillez vous assurer de ne pas obstruer le tuyau d’évacuation de l’air. Ouvrir légèrement la fenêtre ou la porte-fenêtre et positionner l’embout (fig. 2).

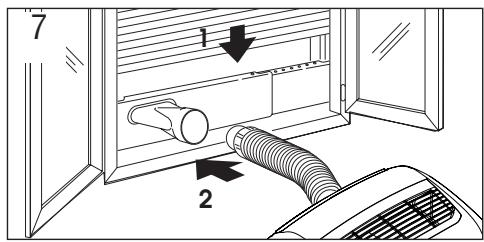

2 Approcher le climatiseur de la fenêtre ou de la porte-fenêtre et brancher l’autre extrémité du tuyau (fig. 7). Retirer le bouchon se trouvant dans la partie arrière de l’appareil (G) et le remplacer par le tuyau de drainage plus le bouchon (U) comme indiqué sur la figure 6. Ceci facilitera l’évacuation des condensats à effectuer à la fin de la saison. Voir le chapitre “OPÉRATIONS DE FIN DE SAISON”.

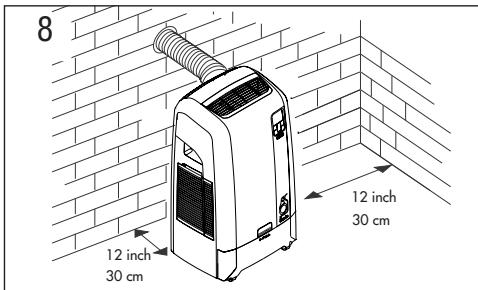

5 inch Limiter le plus possible la longueur et les coudes du tuyau d’air et éviter les étranglements.
• Percer un trou de 134mm de diamètre dans un mur communiquant avec l’extérieur ou à travers la vitre d’une fenêtre en respectant les hauteurs indiquées sur la fig. 9.
Lorsque le tuyau n’est pas raccordé, il est possible de boucher le trou avec le bouchon de la bride. Enlever le bouchon se trouvant dans la partie arrière de la machine (G) et le remplacer par le tuyau de drainage plus le bouchon (U) comme indiqué sur la figure 6. Ceci facilitera l’évacuation des condensats à effectuer à la fin de la saison. Voir le chapitre “OPÉRATIONS DE FIN DE SAISON”.

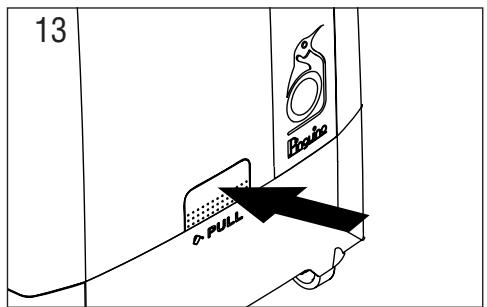

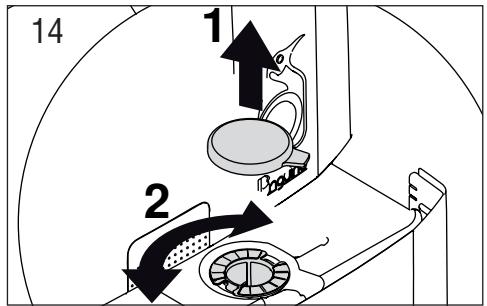

à l’extérieur par le tuyau de sortie de l’air sous forme de vapeur. Veuillez ne pas oublier que : • Il faut utiliser de l’eau claire du robinet ne contenant pas de sels. • La durée d’une charge d’eau dépend énormément des conditions environnementales comme la température, l’humidité, l’isolation, l’exposition de la pièce, le nombre de personnes présentes, etc. La durée approximative du fonctionnement de l’appareil est de 6 heures. La fonction BOOST (voir page 49) permet de diminuer la durée de fonctionnement jusqu’à environ 4 heures mais la puissance frigorifique et l’efficacité augmentent. • Lorsqu’il n’y a plus d’eau dans le réservoir, l’appareil le signale en allumant le témoin lumineux sur le tableau de commande, tandis que le fonctionnement est automatiquement commuté d’eau à air : au même moment la quantité d’air éjectée par le tuyau arrière augmente.
Plonger complètement la bande dans un verre d’eau pendant environ une seconde. Extraire la bande de l’eau et la secouer légèrement. Après environ une minute, 5 petits carrés rouges se forment, en fonction de la dureté de l’eau. L’appareil permet de programmer 3 différents niveaux de dureté de l’eau : douce (H1), moyenne (H2) et dure (H3). Déterminer le niveau de dureté de l’eau que vous utiliserez en comparant les carrés rouges de la bande réactive avec le tableau ci-dessous. Type d’eau utilisée 19
Les résines employées réduisent la dureté de l’eau et prolongent la vie de l’appareil.
3. Programmer à l’aide des touches + ou – le niveau de dureté déterminé par le tableau précédent. Attendre quelques secondes pour que la programmation soit saisie ; l’appareil émettra un autre signal sonore et se positionnera à nouveau en veille.

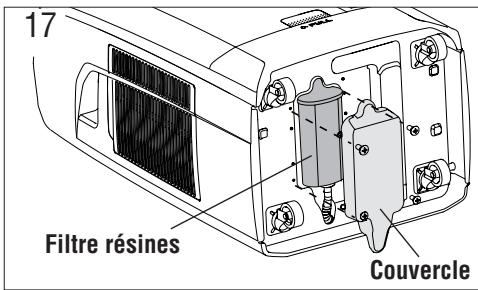

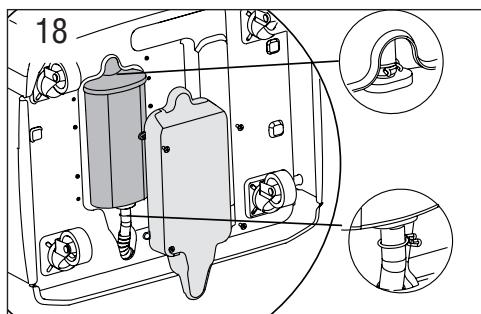

Coucher l’appareil sur le dos comme représenté sur la figure 17 en y mettant dessus un essuiemain ou un carton pour éviter de d’érafler ou de l’endommager. Enlever le couvercle du filtre en dévissant les 4 vis (fig.17). Dégager délicatement le filtre et desserrer les deux colliers en faisant attention que les deux tuyaux de raccordement du filtre ne glissent pas dans la machine. Appliquer le nouveau filtre en effectuant l’opération en sens inverse (fig.17-18). Dans le filtre se trouve un ergot (voir figure 16) qui indique l’orientation correcte. Veuillez vous assurer que ce dernier est toujours tourné vers l’intérieur de la machine et que le point “A” est tourné vers le haut.
• Il n’est pas nécessaire de remplir complètement le réservoir pour exploiter le fonctionnement à l’eau, mais dans ce cas le fonctionnement à l’eau durera moins longtemps.
Après avoir remplacé le filtre, veuillez désactiver l’alarme en appuyant pendant 10 secondes sur ON/STAND-BY (15). L’appareil émettra un signal sonore. 46
Ne jamais éteindre le climatiseur en le débranchant directement mais en appuyant sur la touche et attendre quelques minutes avant de débrancher la fiche : seulement de cette manière l’appareil est en mesure d’effectuer les contrôles qui en vérifient l’état de fonctionnement.
• 16 Appuyer à plusieurs reprises MODE jusqu’à ce que le symbole climatisation apparaisse. • Sélectionner6la température à l’aide de la 14 touche ou jusqu’à ce que la valeur désirée apparaisse. 7 • Sélectionner la vitesse de ventilation souhaitée en appuyant sur la touche . Les 9 vitesses disponibles sont 4 : 13 Pour programmer 5 correctement cette fonction : • Appuyer à plusieurs reprises sur la touche MODE jusqu’à ce que le symbole déshumidification apparaisse.8

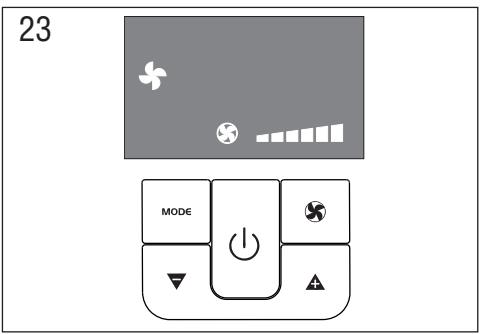

Pour programmer • Appuyer à plusieurs reprises sur la touche MODE jusqu’à ce7que le symbole ventilation apparaisse. • Sélectionner la vitesse de ventilation souhai9 tée en appuyant sur la touche . Les vitesses 13 disponibles sont 3 :
18 Vitesse minimum : pour avoir le plus de silence possible 24 Cette modalité ne permet pas de sélectionner la vitesse AUTO. 48

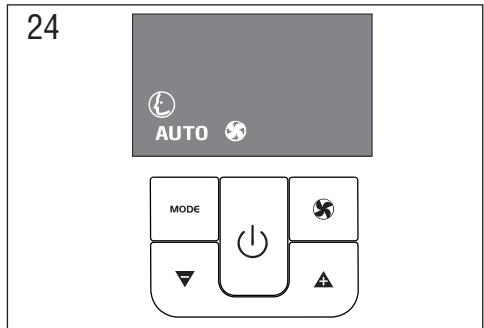

MODE jusqu’à ce que le symbole SMART apparaisse. • Sélectionner la vitesse de ventilation souhaitée.
(climatisation, déshumidification, ventilation ou smart) et la vitesse de ventilation. • programmer la température souhaitée.
(climatisation, déshumidification, ventilation ou smart) et la vitesse de ventilation. programmer la température souhaitée.
• Appuyer sur la touche . L’appareil fonctionne dans la modalité précédemment sélectionnée, à petite vitesse de ventilation. La vitesse de ventilation est toujours au minimum tandis que la température de la pièce ou le taux d’humidité varient graduellement selon les exigences de bien-être. En modalité climatisation, la température augmente d’1°C au bout de 60 minutes et d’un autre degré au bout de 2 heures. En modalité déshumidification, la capacité déshumidifiante de l’appareil est partiellement réduite 2 fois à chaque heure.
L’appareil fonctionne en climatisation à la vitesse de ventilation et à la puissance maximales ; tant que cette modalité est sélectionnée, il n’est pas possible de programmer la température ni de modifier la vitesse de ventilation.

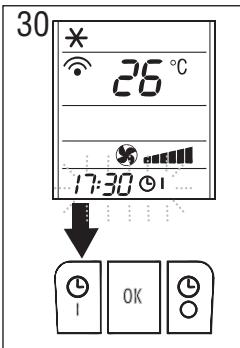

• • Après avoir atteint l’heure souhaitée, appuyer sur OK pour la confirmer (fig. 33) : sur l’afficheur de la télécommande le symbole reste allumé tandis que sur l’afficheur de l’appareil est affiché le symbole qui indique que la minuterie est en marche.

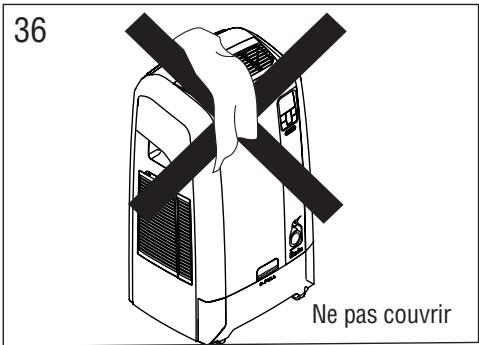

(sonde endommagée) Lorsque l’alarme F1 apparaît, l’appareil continue à fonctionner normalement en modalité air-air. Ne pas couvrir
(fig. 35) ; Nettoyage de la carrosserie
Ne jamais utiliser d’essence, d’alcool ni de solvants pour le nettoyage. Ne pas vaporiser de liquide insecticide ou similaire.

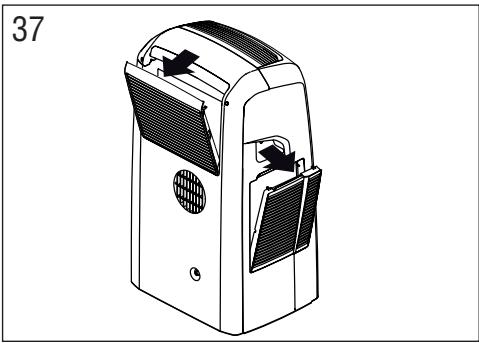

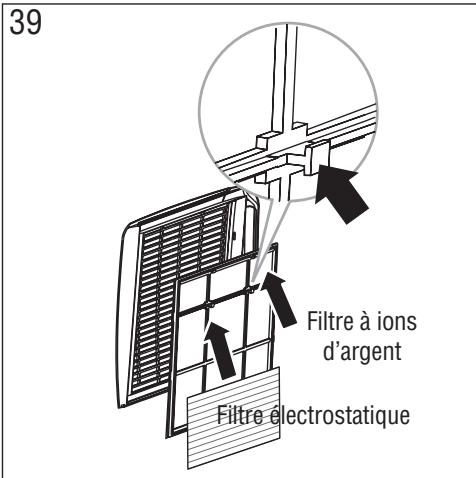

Pour utiliser le filtre antistatique (si fourni avec le modèle que vous possédez), il faut l’extraire de l’emballage et l’accrocher au filtre anti-poussière en l’enfilant sous les crochets prévus (fig. 39). Si vous décidez de ne pas l’utiliser, nous vous conseillons de conserver le filtre sans ouvrir l’emballage.
Pour le nettoyage du filtre, il sera donc nécessaire de :
Après l’avoir lavé, il faut le laisser bien sécher. Pour remonter le filtre, le réintroduire dans la grille d’aspiration, et raccrocher cette dernière à la machine.
Le filtre à ions d’argent peut être lavé avec de l’eau tiède : laisser bien sécher avant de le réintroduire. Le filtre électrostatique n’est pas lavable mais nous conseillons de le remplacer au moins toutes les 2 saisons. Vous pouvez acheter le filtre électrostatique dans les magasins qui vendent les accessoires De’Longhi ou dans les centres SAV agréés.

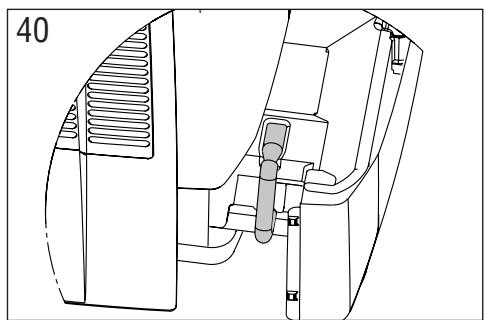

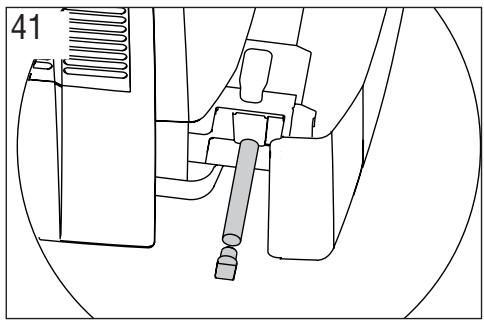

(G) par le tuyau de drainage + bouchon (U). Placer un récipient près du bec verseur situé au dos de la machine (fig. 42) (ex. Carafe ou bouteille) retirer le bouchon et faire couler l’eau résiduelle. Lorsque le vidage est terminé, réintroduire le bouchon dans son siège.
Il faut respecter scrupuleusement les normes d’installation.
Ranger l’appareil bien couvert pour éviter la pénétration de la poussière.
Tension d’alimentation 21÷35°C GARANTIE Les conditions de garantie et d’assistance technique sont indiquées dans la documentation qui accompagne votre appareil.
3 minutes environ après la remise en marche
